NÁVOD K OBSLUZE T 12+3 FESTOOL

Originání námod k použití

1 BezpečnostníPokyny

1.1 Vseobecné bezpečnostní poukyny

Vystraha! Přečte ste vsechny bezpečnostní poukny a instrukce.Chyba pri dodržo-

vání varovnych upozorněni a instrukci mûze zpùsobit zásah elektrickým proudem,

požár a/nebo vázné zraněni.

Vsechny bezpećnostnéPokyny a instrukce uschovejte, abyste je mohli použít i v budoucnosti.

Pojem „elektrické nářadi“, použivaný v bezpečnostnichPokynech, se vztahuje na sítové elektrické nářadi (se sítovém kabelm) a na akumulátorové nářadi (bez sítového kabelu).

1.2 Bezpečnostní psychy specifikné pro dane nářadi

• Pokud provadite prace, pri kterych muzne nastroj nebo sroub narazit na skrytá elektrická vedení, drzte náradi pouze za izolované plochy rukojeti. Pokud se nastroj nebo sroub dostane do kontaktu s vedením pod napétím, mohou se pod napětím ocitnout i kovové Časti náradi, což muze mít za následek zásah elektrickým proudem.
• Tuto nabíječku mohou používat děti od 8 let a osoby se snízenými fyzickými, senzorickými ā mentalnimi schopnostmi nebo s nedostatkem zkušenosti a vědomostí pouze pod dohledem, neboPokud byly zasvečeny do bezpečného použití prístroje a chapou hrozíci nebezpeči. Děti si s prístrojem nesmějí hrát. Čistěnéu uživatelskou udžbru nešmí provadět děti bez dohledu.

• Používejte vchodné osobní ochranné pomůcky: ochranu sluchu, ochrannes brýle, respi-rator pri Činnostech, kdy dochází ke vzniku prachu, pracovní rukavice pri opracovávání hrubych materialú nebo pri vyměne nastroje.

POZOR! Zpětny ráz!

Otaceni: Ihned vypnete naradi!

• Spinač zap/vyp nezajišťujte v zapnuté poloze!
• Akumulátor a nabíječku neotevírejte!
• Chrahte nabiječku prěd kovovými prědměty a Částicemi (např. kovovými sponami) a kapalinami!
  -Nepouzivejte jiné akumulárya jiné nabíječky!
• Akumulátor chrante préd horkem, napr. také préd trvalym slunečním zárením a ohněm!
• Horici lithium-ionové akumulatory nikdy nehastevodou! Použijte pisek nebo hasić deku.
• Abyste zabranyl nebezpeci, zastrčku a kabel pravidelné kontrolujte a v pripadě poškození je nechte vyměnit v autorizovaném zákaznickém servisu.
• Pokud nabiječku nepoužíváte, vytáhněte zástrčku ze sǐtové zásvúky.

1.3 Hodnoty emisi

Hodnoty zjištené podle normy EN 60745 Čini typicky:

Hladina akustického tlaku L PA=65dB(A)

Vrtání do kovu a < 2.5m / s^2

$$ K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2} $$

Šroubovánia

$$ h < 2, 5 \mathrm {m} / \mathrm {s} ^ {2} $$

$$ K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2} $$

Uvedené emitované hodnoty [vibrate, hlučnost]

-sloužík porovnáni náradi,
- jsou vchodné také pro prédbězné posouzení zatízení vibracemi a hlukem pri použiti nařadi,
- vztahuji se k hlavním druhüm použité elektrického náradí.

Ke zvyšeni mûze dojít pri jiném použiti, s jinymi nástroji nebo pri nedostatečné udrzbe. Vezměte v uvahuças, kdy nařadi béží na volnoběh a kdy je vypnuté!

2

s

y

m

b

0

Varování pred všeobecným nebezpecim

Varováni préd urazem elektrickým proudem

Přečte si námod/pokyny!

Noste chránice slachu!

Noste ochranné rukavice!

Noste ochranné bryle!

Nepatri do komunánlího odpadu.

3 Technické udaje

Akušroubovák - vrtačka		T12 + 3	T15 + 3	T18 + 3
Napětí motoru		10,8 - 12 V	14,4 - 15,6 V	18 V
Volnoběžné otáčky*	1. rychlost		0 - 450 min-1
	2. rychlost		0 - 1500 min-1
Max. kroutić moment	Měkký šroubový spoj (dřevo)	20 Nm	27 Nm	30 Nm
	Tuhý šroubový spoj (kov)	34 Nm	40 Nm	45 Nm
Nastavitelný kroutić moment**	1./2. rychlost		0,5 - 8 Nm
Upínací rozsah sklíčidla			1,5 - 13 mm
Max. průmér vrtání do	dřeva	25 mm	35 mm	45 mm
	kovu	14 mm	16 mm	16 mm
Upnutí nástroje ve vrtacím vřetenu			1/4 ″
Hmotnost bez akumulátoru s Centrotec		1,0 kg	1,0 kg	1,05 kg

Nabiječka	TCL 3
Sítové napěti (vystupné)	220 - 240 V ~
Sítová frekvence	50/60 Hz
Nabíjecí napěti (vystupné)	10,8-18 V=
Rychlonabíjení	max. 3 A
Udržovací dobíjení pulzní (NiCd, NiMH)	cca 0,06 A
Doby nabíjení pro akumulátrory BP, BPS a BPC
Lilon 1,5 Ah, 80 %/100 %	cca 25/35 min
Lilon 3,0 Ah, 80 %/100 %	cca 55/70 min
Nabíječka	TCL 3
Li-Ion 4,2 Ah, 80 %/100 % cca 70/90 min
Prípustné rozsah provozné teploty - 5 °C až + 45 °C
Sledoványí teploty		pomoci odporu NTC
Třída bezpečnosti		☐ /II
Akumulátor	BPC 12 Li	BPC 15 Li	BPC 18 Li
Napětí	10,8 V	14,4 V	18 V
Kapacita	3,0 Ah	4,2 Ah	4,2 Ah
Hmotnost	0,49 kg	0,58 kg	0,68 kg

• Udaje ohledne otáček jsou splné nabitým akumulátorem.
  ** U dolních stupů krouticího momentu jsou maximánlí otáčky nizěsí.

4 Jednotlivé současti

[1-1] Tlačitko pro uvolnéni akumulátoru
[1-2] Zásobník bitú
[1-3] Spinač zap/vyp
[1-4] Přepínač chodu vpravo/vlevo
[1-5] Osvětlováci LED
[1-6] Přepínač rychlostí
[1-7] Symbol vrtání
[1-8] Symbol šroubování
[1-9] Přepínač mezi šroubováním a vrtáním
[1-10] Ukazatelkapacity
[1-11] Spona na opasek
[1-12] Kolečko pro nastavení krouticího momentu
[2-1] Záslepka akumulátoru
[3-1] Kontrlka LED
[3-2] Naviják kabelu
[3B] Upevnéni na stenu

Uvedené obrázky se nacházeji na zaćatku navodu k použití.

5 U C e L p

Akumulátorový vrtaci šroubovák se hodí

• pro vrtání do kovu, dreva, plastu a podobných materialú,
• pro zašroubovávní a utahování šroubú.
• pro použiti's akumuláry Festool rady BPC a BPS stejné napětové třídy.

• k nabijeni akumulátorú Festool: BP, BPS a BPC (NiMH, NiCd, Li-Ion jsou detekovány automaticzy.)
• pouze pro použití ve vnitrním prostředí.

Při použití v Rozporu s určeným učelem nese odpovednost uživatel; patri sem také nepretržitý průmyslový provoz.

6 Uvedeni do provozu

Prid uvedenim do provozu je nutné cely kabel odvinout z prohlubne.

6.2 Vyměna akumulátoru [2]

① Akumulátor je pri dodání ihned pripravený k použitá lze ho kdykoli nabíjet.
① Pri pouziti akumulatoru NiMH nebo NiCd lze vznikly otvor uzavrít zaslepkou [2-1].

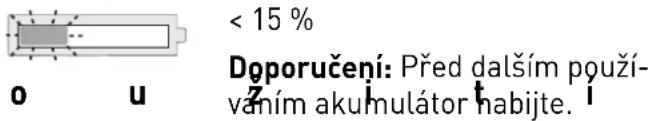

Ukazatel capacit [1-10] indikuje automaticky pristisknuti spinače zap/vyp [1-3] stav nabiti akumulátoru:

(nikoli akumuláry NiCd a NiMH)

LED zelená - rychle bliká

Nabijeni skončilo, nebo se uz znovu nespustí, protoze aktuální stav nabití je vyší než 80 %.

LED Červéna - bliká

Indikace obecné chyby, napr.
nedokonalý kontakt, zkrat, vadny akumulátor.

LED Červéna - svítí trvale

Nastavení provádejte jenu vypnutého náradi!

7.1 Změna směru otáčeni [1-4]

• Přepínač doleva = chod vpravo
• Prépinač doprava = chod vlevo

7.2 Změna rychlosti [1-6]

• Prepinač rychlostí dopředu (je vidět Číslice 1) = 1. rychlost
• Prepinač rychlostí dozadu (je vidět Číslace 2) = 2. rychlost

7.3 Šroubováni

Znacka na prepina [1-9] uzaju na symbol sroubovani [1-8].

Kroutić moment podle nastavení kolečka pro nastavení krouticího momentu [1-12].

Poloha 1 = nizký krouticí moment

Poloha 25 = vysoky krouticimoment

Akusticky signal pri dosazeni nastavenego krouticiho momentu, naudi se vypne. Naudi se opet rozbehne, kdyuz uvolnite spinac zap/vyp [1-3] a o pe t h o stiskete.

7.4 Vrtání

Znacka na prepinači [1-9] ukazuje na symbol vrtání [1-7] = maximalí krouticí moment.

8 Upnutí nástroje, adaptéry

VAROVÁNÍ

Nebezpeci poraneni, nebezpeci urazu elektrickym proudem

Pred provadénim veskerych practi na naradi vzdy z naradi vyjmete akumulator!

Objednaci cisla prisluosenstvi a na radiy vyhledejte, prosim, ve svem katalogu Festool nebo na internetuna .www.festool.com".

8.1 Sklicidlo CENTROTEC [4]

Rychla vymena nastroju se stopkou CENTROTEC.

Nastroje CENTROTEC upinejte pouze do sklicida CENTROTREC.

Priyvmene poste ochranné rukavice!

8.2 Sklicidlo BF-FX [5]

Pro upinani vrtaku a bitu s max. prumerem stopky 13 mm.

Nastroj upnete do sklicidla vystredene.

8.3 Ühlový nástavec DD-AS [6]

Vrtání a sroubování v pravém uhlu k nařadi (zčasti príslušenstvi).

8.4 Excentrický nástavec DD-ES [7]

Šroubováni blízko okraje s bity podle ISO 1173 (zčasti príslušenstvi).

8.5 Upnutí nastroje ve vrtacim vretenu [8]

Bity lze vsadit primo do šestihranného upinání ve vr-tacím vretenu.

9 Práce s náradim

9.1 Zapnuti/vypnuti [1-3]

Stisknuti = zap, uvolněni = vyp

① Tlakem na spinač zap/vyp lze plynule regulovat otáčky.

Kontrolka LED [1-5] sviti pri stisknutem spinači ZAP/VYP [1-3].

9.2 Zásobník bitů[1-2]

Magneticky, pro ulożení bitů nebo držáků bitů.

9.3 Akustické výstrázné signály

Při následujících provoznich stavech zni akustické výstrázné signály a nařadi se vypne:

peep - -

Vybity akumulátor nebo pretižené nařadi.

-Vyměn'teakumulátor.
Zmirnete zatizeni naraudi.

10 Udržba a osetřováni

VAROVÁNÍ

Nebezpeci poraneni, nebezpeci urazu elektrickym proudem

Pred provadénim veskerych prací udržby a opravách vždy z náradí vyjměte akumulator!
Vsechny prace udrzby a opravy, které vyzaduji otevrení krytu motoru, smí povádet pouze autorizovaný zákaznický servis.

Servis a opravy smi provadet pouze vyrobce nebo servisni dlny:nejblizsi adresu na-jdete na:

www.festool.com/Service

Používejte Jen originálné nahradné díly Festool! Obj. Č. na:

www.festool.com/Service

Dodržujte náměsludujíčíPokyny:

• Vetraci otvory u elektrického náradí musí byt volné a cisté, aby bylo zajistěné chlazení.
• Připojovacíkontaktyelek ky a akumulátoru udržujtečisté.

Pokyny pro akumulátory

• Skladujte na suchem, chladné miste pri teploté od 5^ do 25^ .
  Akumuláry chrahte préd vlhkem, vodou a hörkem.
• Vybité akumúlárynenechávejte v nabíječce déle než cca měsíc,Pokud je nabíječka odpojená od sítě. Nebezpecí hlubokého vybiti!
• Pokud se lithium-iontové akumulatory skladují delsí dobu bez použivání, měly by BYT nabité na 40% kapacity [doba nabijeni cca 15 min].
• Aby nedoslo ke zkratu, meli bye ste akumulator skladovat v obalu, ktery je soucasti dodavky.
  -Vyrazne kratsi doba chodu na Jedno nabiti akumulatoru signalizuje, ze je akumulator opotrebovany a je nutné ho vymenit za novy.

11 Zivotni prostre

Náradi nevyhazujte do domovního opa- du! Náradi, prislušenstvá obaly ode- vzdejte k ekologické recyklaci. Dodržujte platné národní predpisy.

Pouze EU: Podle evropské směrnice 2002/96/ES se musí stará elektrická zarizeni tridit a odevzdávat k ekologické recyklaci.

Staré nebo vadné akumuláry odevzdávejte ve specializovaných odborných obchodech, zákaznickém servisu Festool nebo uredne pověrěních zařizenich pro likvidaci. [Dodžujte predpisy platné ve vaši zemi.] Akumulátry musí byt pri vraceni vybité. Akumulátry jsou pak predány k ráné recyklaci.

Pouze EU: Podle evropske smernice 91/157/EHS musi byt vadne nebo stare akumulatory/baterie recyklovany.

Informace k REACH: www.festool.com/reach

12 Preprava

Množstvi ekvivalentu lithia obsaženého v lithium-iontovém akumulátoru je pod príslušnou mezni hodnotou a je zkontrolovano podle dokumentu OSN ST/SG/AC.10/11/Rev.3 cast III, odstavec 38.3. Proto lithium-iontový akumulátor nepodlélá ani jako samostatné díl ani nasazený v náradi národním a mezinarodním predpisüm pro prepravu nebezpečněch látek. Předpisý pro prepravu nebezpečněch látek mohou byt ovsem relevantní pri preprave vetsiho množstvi akumulátorú. V tomto prípadě muže byt nutné doržovat zvlástní podminky.

13 ES prohlášeni o shodě

Akušroubovák - vrtačka	Sériovéč.
T 12 + 3	497835
T 15 + 3	497836
Rok označení CE:2010
T 18 + 3	497933
ckeho naradí, nabíječ-
Rok označení CE:2012

Prohlasujeme s veskerou odpovednosti, ze tento vyrobek je ve shode se vsemi prisluynymi pozadavky nasledujicich smernic, norem nebo normativnich Dokumentu: 2006/42/EG, 2004/108/EG, 2011/65/EU, EN 60745-1, EN 60745-2-1, EN 60745-2-2, EN 55014-1, EN 55014-2.

Nabiječka	Sériovéč.
TCL 3	10002345, 10004911
Rok označení CE: 2013

Prohlasujeme s veskerou odpovednosti, ze tento vyrobek je ve shode se vsemi prisluynymi pozadavky nasledujicich smernic, norem nebo normativnich dokumentu: 2004/108/ES, 2006/95/ES, 2011/65/EU, ES 60335-1, ES 60335-2-29, ES 61000-3-2, ES 61000-3-3, ES 61204-3.

Vedouci vyzkumu, vyvoje, technické dokumentace
