NÁVOD K OBSLUZE V300 XL Vermeiren

1. Tento výrobek 199

1.1. Doplňky 200

2. Před použitím 200

2.1. Určené použití a indikace 200
2.2. Bezpečnostní pokyny a příslušná rizika 201
2.3. Symboly na invalidním vozíku 202
2.4. Přeprava 203
2.5. Složení a rozložení 203
2.6. Skladování 204

3. Použití invalidního vozíku 205

3.1. Ovládání brzd 205
3.2. Přemístění na invalidní vozík a z něho 206
3.3. Úpravy komfortu 206
3.4. Jízda v invalidním vozíku 210

4. Údržba 216

4.1. Body údržby 216
4.2. Pokyny pro údržbu 218
4.3. Řešení problémů 219
4.4. Očekávaná životnost 219
4.5. Znovupoužití výrobku 219
4.6. Konec používání 220
4.7. Záruka 220

5. Technické údaje 220

Předmluva

CS

Blahopřejeme! Nyní jste vlastníkem invalidního vozíku Vermeiren!

Tento invalidní vozík byl vyroben pečlivými pracovníky s kvalifikací. Navíc byl navržen a vyroben podle vysokých standardů kvality, nad nimiž dohlíží společnost Vermeiren.

Děkujeme za Vaši důvěru ve výrobky společnosti Vermeiren. Tento návod slouží k tomu, aby vám pomáhal s použitím tohoto invalidního vozíku a jeho provozních možností. Řádně si jej přečtěte; pomůže vám seznámit se s provozem, schopnostmi a omezeními tohoto invalidního vozíku.

Máte-li po přečtení tohoto návodu nějaké dotazy, obraťte se bez obav na svého odborného prodejce. Rád vám pomůže.

Důležitá poznámka

Aby byla zajištěna vaše bezpečnost a prodloužena životnost tohoto výrobku, věnujte mu řádnou péči a nechávejte jej pravidelně kontrolovat a opravovat.

Tento návod obsahuje nejnovější verzi produktu. Společnost Vermeiren má právo provádět změny tohoto typu výrobku, aniž by byla povinna upravit nebo nahradit podobné výrobky, které již byly dodány.

Obrázky výrobku slouží pouze k upřesnění pokynů v tomto návodu. Detaily výrobku na obrázcích se mohou od daného výrobku lišit.

Dostupné informace

Nejnovější verzi informací z tohoto návodu vždy naleznete na našich webových stránkách http://www.vermeiren.com/. Tyto webové stránky pravidelně navštěvujte pro případné aktualizace.

Osoby se zrakovým postižením si mohou stáhnout elektronickou verzi tohoto návodu, kterou jim může přečíst softwarová aplikace text-to-speech.

	Návod k obsluzePro uživatele a odborného prodejce
	Návod k instalaciPro odborného prodejce
	Servisní příručka pro invalidní vozíkyPro odborného prodejce
	Prohlášení o shodě (ES)

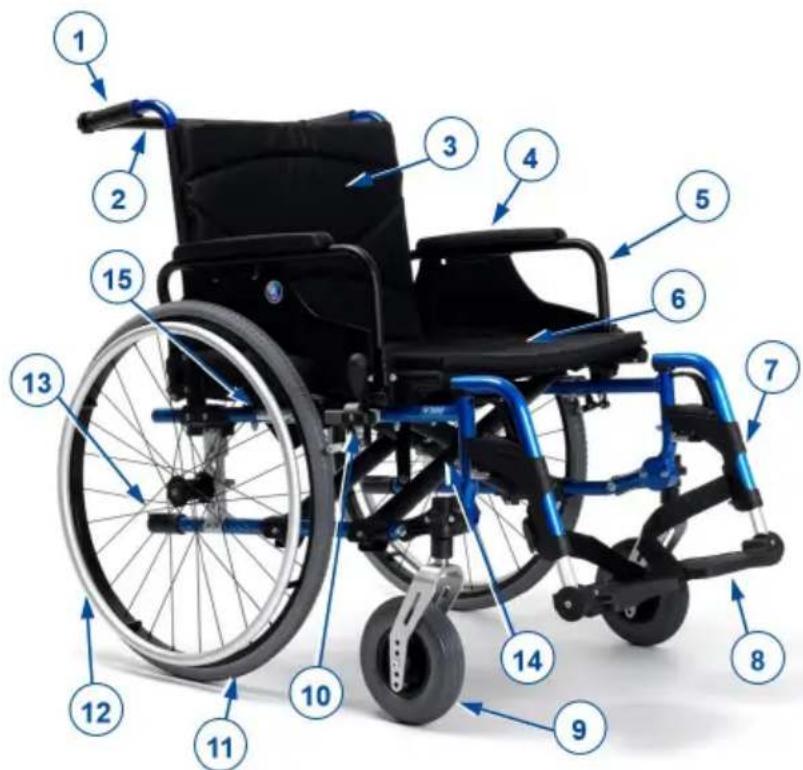

1. Tento výrobek

CS

1. Madla
2. Tlačná tyč
3. Zádová opěrka
4. Područky
5. Loketní opěrky
6. Sedadlo
7. Podnožky
8. Stupačky
9. Přední kola
10. Brzdy
11. Zadní kola
12. Poháněcí obruče
13. Zvedací páka
14. Kříž
15. Identifikační štítek

1.1. Doplňky

Informace o doplňcích můžete získat od specializovaného prodejce. Velmi rád vám poradí.

2. Před použitím

2.1. Určené použití a indikace

• Tento výrobek je zdravotnický zařízení.
• Indikace a kontraindikace: Uživatel může invalidní vozík pohánět vlastníma rukama, nebo se nechat tlačit asistentem. Invalidní vozík je určen pro starší osoby nebo osoby s potížemi při chůzi nebo s nemožností chůze, které potřebují větší šířku sedadla než 50 cm a/nebo vyšší hmotnost uživatele. Tento invalidní vozík NESMÍTE použít, pokud trpíte tělesnou nebo duševní poruchou, která by mohla vás či jiné osoby ohrozit během jízdy na invalidním vozíku. Z tohoto důvodu se nejprve obrat'te na lékaře a zajistěte, aby byl odborný prodejce informován o jeho posudku.

- Tento invalidní vozík je vhodný pro domácí a venkovní použití.

- Tento invalidní vozík je konstruován a vyroben výhradně k přepravě/přemístění jedné (1) osoby o max. hmotnosti 170 kg. Není konstruován pro přepravu zboží či předmětů ani pro jakýkoli jiný účel, než je popsán výše.

- Používejte pouze příslušenství a náhradní díly schválené společností Vermeiren.

- Přečtěte si všechny technické detaily a omezení tohoto invalidního vozíku v kapitole 5..

- Záruka na tento výrobek je založena na běžném použití a údržbě, jak je to popsáno v tomto návodu. V případě poškození výrobku způsobeného nesprávným použitím či absencí údržby tato záruka zanikne.

2.2. Bezpečnostní pokyny a příslušná rizika

CS

POZOR

Riziko zranění anebo poškození

- Přečtěte si pokyny v tomto návodu a postupujte podle nich. Jinak může dojít k vašemu zranění nebo k poškození invalidního vozíku.

Při použití mějte na paměti následující obecná upozornění:

• Tento invalidní vozík nepoužívejte, jste-li pod vlivem alkoholu, léků či jiných látek, které by mohly ovlivnit vaše schopnosti jeho řízení.
• Mějte na paměti, že určité části invalidního vozíku mohou být velmi teplé nebo studené vlivem okolní teploty, slunečního záření či topných těles. Při dotýkání bud’te opatrní. Při chladném počasí používejte ochranný oděv. Při jízdě venku je možné používat speciální rukavice, které zlepšují úchop ručních ráfků.

- Tento výrobek nijak neupravujte.

- Pokud byl obal vašeho výrobku při dodání poškozen, (neúmyslně) otevřen nebo ovlivněn okolními podmínkami (vlhkost, teplo,...), zkontrolujte, že nedošlok poškození žádné části výrobku. V případě pochybností se obraťte na svého specializovaného prodejce.

Berte na vědomí, že vaše invalidní vozík může v závislosti na použitém nastavení ovlivňovat některé typy systémů proti krádeži. To může zapříčinit spuštění alarmu v obchodu.

Jakýkoli závažný incident [MDR (EU) 2017/745 §2 (65)], k němuž došlo ve spojitosti s tímto zařízením, musí být oznámen jeho výrobci a příslušnému orgánu členského státu, ve kterém je uživatel anebo pacient etablován.

2.3. Symboly na invalidním vozíku

	Typové označení
	Katalogové číslo
	Sériové číslo
	Zdravotnické zařízení
	Výrobce
	Datum výroby
	Prohlášení o shodě
	Pozor: důležité informace
	Doporučení prostudovat příručku
	Nebezpečí skřípnutí
	Max. hmotnost uživatele v kg
	Výrobek testovaný při nárazu; lze použít jako sedadlo v motorovém vozidle
	Není určeno pro použití jako sedadlo v motorovém vozidle
	Lze použít jako sedadlo v motorovém vozidle; vyznačeny upevňovací body

2.4. Přeprava

2.4.1. Přeprava vozidlem jako zavazadlo

VAROVÁNÍ

Riziko zranění

- Tento invalidní vozík NIKDY nepoužívejte jako sedadlo ve vozidle, viz následující symbol.

- Dohlédněte na to, aby byl invalidní vozík řádně uchycen, aby se předešlo zranění cestujících při nehodě či náhlém zabrzdění.

- Pro zabezpečení invalidního vozíku a cestujícího NIKDY nepoužívejte stejný bezpečnostní pás.

1. Demontujte podnožky, područky a příslušenství.
2. Bezpečně uložte loketní opěrky a příslušenství.
3. Pokud je to možné, složte invalidní vozík a sundejte zadní kola.
4. Umístěte vozík do zavazadlového prostoru.
5. Pokud prostor pro cestující a invalidní vozík NENÍ oddělený, upevněte rám vozíku bezpečně k vozidlu. Můžete použít bezpečnostní pásy vozidla.

2.5. Složení a rozložení

POZOR

Riziko zranění

- Udržujte prsty mimo pohyblivé části invalidního vozíku.

2.5.1. Rozkládání invalidního vozíku

1. Postavte se za invalidní vozík.
2. Pomocí madel otevřete invalidní vozík do maximální možné polohy.

3. Postavte se před invalidní vozík.

4. Zatlačte obě sedací trubky rámu dolů až do fixní polohy.

5. Namontujte tlačnou tyč (viz §3.3.4.).

2.5.2. Skládání invalidního vozíku

1. Složte stupačky nebo demontujte podnožky (viz kapitola 3.3.1.).
2. Odstraňte tlačný tyč (viz §3.3.4.).
3. Uchopte sedadlo za přední a zadní část a vytáhněte jej.

2.5.3. Montáž zadních kol

1. Uchopte zadní kolo a zmáčkněte tlačítko (1).
2. Držte tlačítko stisknuté a nasad'te zadní kolo na osu, dokud se nezastaví.
3. Povolte tlačítko.
4. zkontrolujte bezpečné uchycení kola.

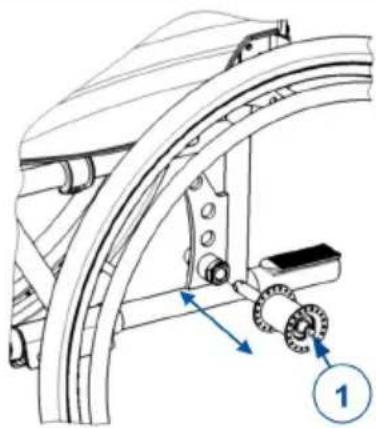

2.5.4. Sejmutí zadních kol

1. Ujistěte se, že jsou brzdy deaktivované.
2. Položte invalidní vozík na bok tam, kde chcete sejmout kolo.
3. Stiskněte tlačítko ve středu osy kola.
4. Vytáhněte kolo z rámu.

- Dbejte na to, aby byl invalidní vozík uložen v suchém prostředí, aby na něm nemohly růst plísně a nepoškodilo se čalounění, viz též kapitola 5..

3. Použití invalidního vozíku

CS

VAROVÁNÍ

Riziko zranění

• Nejprve si přečtěte předchozí kapitoly a seznamte se se zamýšleným použitím. Invalidní vozík NIKDY nepoužívejte, dokud si nepřečtete a plně neporozumíte všem pokynům.
• V případě pochybností či dotazů bez obav požádejte svého místního odborného prodejce, poskytovatele péče nebo technického poradce, aby vám pomohl.

3.1. Ovládání brzd

POZOR

Riziko zranění

• Brzy neslouží ke zpomalování pohybu invalidního vozíku. Brzdy používejte pouze pro zabránění před nežádoucím pohyby invalidního vozíku.
• Správnou funkci brzd ovlivňuje opotřebení a znečištění kol (voda, olej, bláto, ...). Před každým použitím zkontrolujte stav kol.
• Brzdy jsou nastavitelné a mohou se opotřebovat. Před každým použitím zkontrolujte stav brzd.
• Před uvolněním brzd se ujistěte, že se invalidní vozík nachází na horizontálním povrchu. Nikdy neuvolňujte obě brzdy současně.

3.1.1. Aktivace brzd:

1. Zatlačte brzdové páčky směrem vpřed až do zřetelného zacvaknutí.

3.1.2. Postup uvolnění brzd:

1. Uvolněte jednu brzdu zatáhnutím páčky směrem dozadu.
2. Rukou podržte poháněcí obruč odbrzděného kola.
3. Zopakujte tento postup u druhého kola a parkovací brzdy.

3.2. Přemístění na invalidní vozík a z něho

POZOR

Riziko zranění či poškození

• Pokud nemůžete vykonat bezpečný přesun sami, požádejte někoho o pomoc.
• Nestoupejte na stupačky.

3.2.1. Přesun

1. Umístěte invalidní vozík co nejblíže k židli, gauči nebo posteli, ze které/na kterou má pacient nasednout.
2. Aktivujte obě parkovací brzdy k zablokování pohybu, viz odst. 3.1..
3. Složte stupačky nebo demontujte podnožky (viz kapitola 3.3.1.).
4. Pokud přesun probíhá na boku invalidního vozíku, demontujte loketní opěrku na dané straně směrem nahoru (viz kapitola 3.3.2.).
5. Přesuňte se na invalidní vozík nebo z něj pomocí svých paží nebo s pomocí asistenta/asistentů či zdvihacího zařízení.

3.2.2. Sezení na invalidním vozíku

Doporučení pro komfortní používání invalidního vozíku:

• Sedněte si na sedadlo a dolní část zad opřete o opěradlo.
• Ujistěte se, že máte horní část nohou v horizontální poloze - v případě potřeby upravte délku podnožek (viz instalační manuál).

3.3. Úpravy komfortu

POZOR

Riziko zranění či poškození

• Asistent nebo pečovatel(ka) může provádět následující seřízení komfortu. Všechna ostatní seřízení jsou prováděna odborným prodejcem podle návodu k instalaci, viz úvod.
• Abyste nezranili osoby stojící okolo nebo nepoškodili předměty, myslete vždy na rozsah pohybu stupátka.

- Dávejte pozor, aby se při seřizování nezachytily prsty, oděv nebo spony.

CS

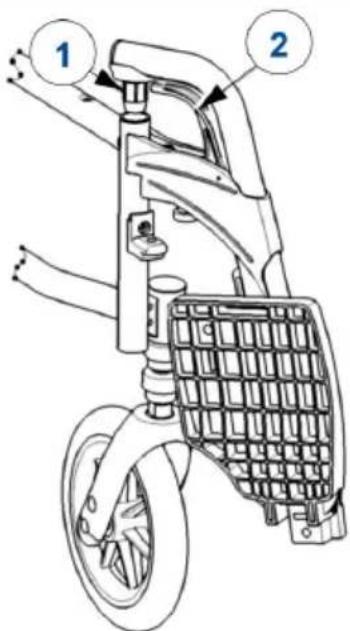

3.3.1. Montáž a demontáž podnožek

3.3.1.1. Montáž opěrek nohou

1. Podržte podnožky příčně z vnější strany rámu invalidního vozíku a vložte čepičku trubice (1) do rámu.
2. Otočte podnožky směrem dovnitř, dokud nezacvaknou.
3. Spust'te stupačku směrem dolů.

3.3.1.2. Demontáž opěrek nohou

1. Vytáhněte páku (2).
2. Vytočte podnožky do vnější strany od invalidního vozíku, dokud se neuvolní z vodicího prvku.
3. Vytáhněte podnožky z rámu (1).

3.3.2. Montáž a demontáž loketních opěrek

POZOR

Riziko zranění

- Udržujte prsty, přezky a oděvy mimo spodní stranu loketních opěrek.

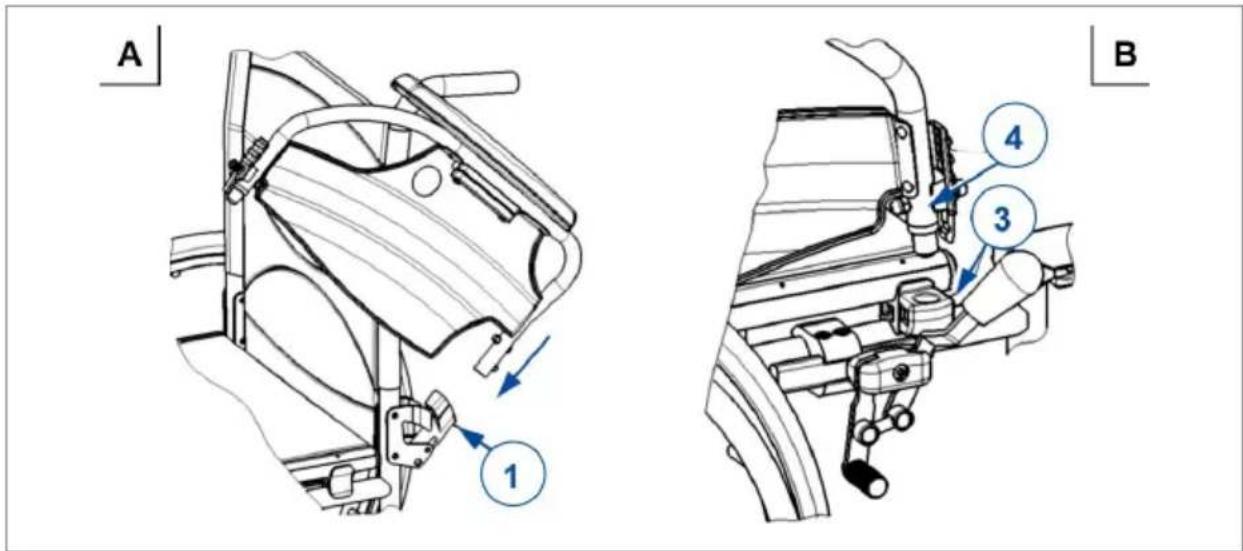

3.3.2.1. Montáž loketních opěrek

1. Nasad'te zadní trubku loketní opěrky do držáku trubky (1). (Obr. A)
2. Ujistěte se, že loketní opěrka zacvakne do uzamykacího mechanismu.
3. Sklopte loketní opěrku směrem dopředu.
4. Nasad'te přední trubku loketní opěrky (4) do držáku trubky (3). (Obr. B)

A 1 B 4 3

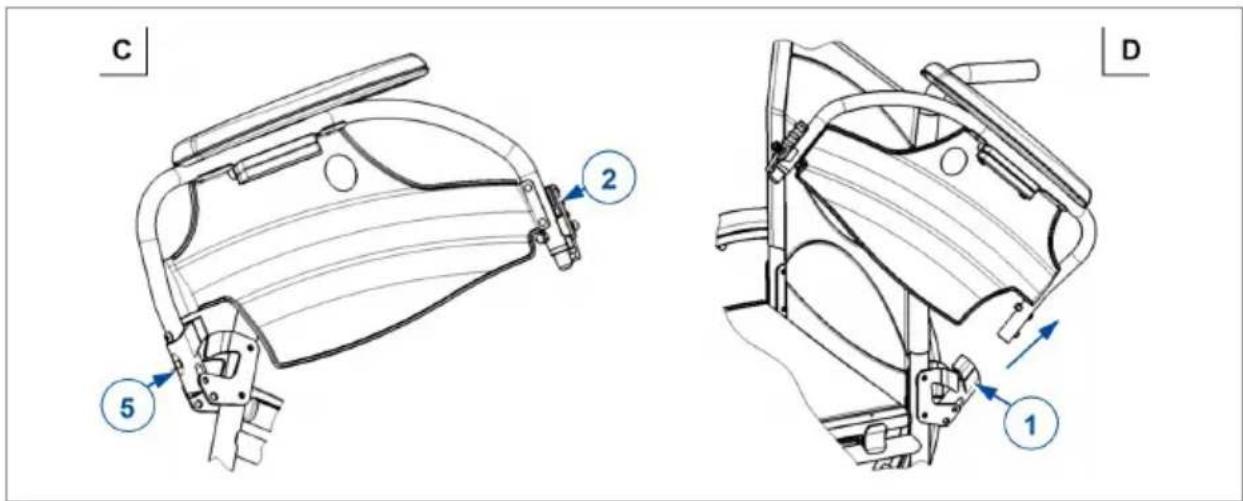

3.3.2.2. Otevírání a demontáž loketních opěrek

1. Stiskněte páku (2) a vytáhněte přední část loketní opěrky nahoru. (Obr. C)
2. Odklopte loketní opěrku směrem dopředu.
3. Pro sejmutí loketní opěrky stiskněte tlačítko (5) a vytáhněte zadní část loketní opěrky z rámu vozíku (1). (Obr. C a D)

C 2 5 D 1

3.3.3. Nastavení zařízení proti překlopení (je-li to relevantní)

CS

Výšku zařízení proti překlopení lze nastavit ve 7 polohách (rozsah 120 mm: kroky 20 mm):

1. Uvolněte šroub (1).
2. Posuňte trubici zařízení proti překlopení do požadované výšky.
3. Utáhněte hvězdicový šroub.
4. Zkontrolujte, zda je zařízení proti překlopení pevně zajištěné.

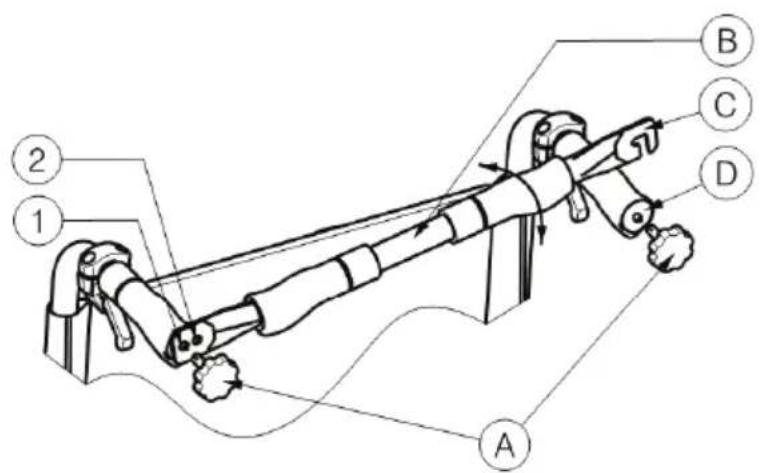

3.3.4. Montáž a demontáž tlačné tyče

VAROVÁNÍ

Riziko zranění

• Ujistěte se, že jsou hvězdicové úchytky (A) utažené.
• Pokud je k dispozici tlačná tyč, vždy musí být nainstalována za účelem zvýšení stability zádové části.

3.3.4.1. Namontování tlačné tyče

1. Uchyt'te tlačnou tyč (B) pomocí hvězdicového šroubu (A) k levému madlu.
2. Dejte tlačnou tyč (B) do vodorovné polohy směrem doprava.
3. Hák (C) zachyťte za pravé (D) podle obrázku. Pro nastavení vypnutí zádové opěrky použijte otvory (1) nebo (2).

3.3.4.2. Postup sejmutí tlačné tyče

1. Uvolněte hvězdicový šroub (A) na pravém madlu.
2. Sejměte hák (C) z pravého madla (D).

A B C D 1 2

3.4. Jízda v invalidním vozíku

V závislosti na vašem zdravotním stavu a typu invalidního vozíku můžete jezdit na vozíku sami nebo vás musí případně tlačit doprovod.

POZOR

Nebezpečí skřípnutí

- Nedopust'te, aby se do drátů výpletu kola zachytily vaše prsty.

- Při průjezdu úzkými průchody se chraňte před skřípnutím rukou na ručních ráfcích.

- Při jízdě s doprovodem nesahejte rukama na kola a nohy nechte spočívat na nožních deskách.

POZOR

Riziko zranění či poškození

- NEJEZDĚTE na svazích, přes překážky, schody nebo obrubníky větší, než je předepsáno v odst. 5..

- Nejezděte s invalidním vozíkem v silničním provozu. Chod'te vždy po chodníku.

- Nepoužívejte ruční ráfky, máte-li mokré ruce.

- Dávejte pozor, zda na silnici nejsou díry nebo spáry, které by mohly způsobit skřípnutí kol.

- Vyhýbejte se kamenům a jiným předmětům, které mohou zablokovat kola.

• Abyste nezranili osoby stojící okolo nebo nepoškodili předměty, myslete vždy na rozsah pohybu stupátka.
• Před každým použitím ověřte, že:

– jsou všechny části, které se nastavují, pevně zajištěny, viz odst. 3.3..

– parkovací brzdy fungují správně;
– pneumatiky jsou v dobrém stavu, viz odst. 4.2.1..

3.4.1. Jízda s doprovodem

1. Deaktivujte parkovací brzdy nebo je nechte uvolnit doprovodem, který mezitím drží invalidní vozík, aby se nerozjel, viz odst. 3.1..
2. Doprovod uchopí rukojeti nebo tlačnou tyč a může tlačit invalidní vozík požadovaným směrem.
3. Po zastavení a držení invalidního vozíku na místě zaktivujte parkovací brzdu, viz odst. 3.1..

3.4.2. Samostatná jízda

1. Deaktivujte parkovací brzdy jednu po druhé, viz odst.3.1..
2. Položte ruce do nejvyšší polohy na obou ručních ráfcích.
3. Nakloňte se dopředu a tlačte ruční ráfky dopředu, dokud se vaše paže nenarovnají.
4. Volně zhoupněte ruce zpět na horní část ručních ráfků a zopakujte tlačný/otočný pohyb.
5. Zastavení: počkejte, až se invalidní vozík zastaví a pohybujte se dopředu/dozadu pomocí ručních ráfků. Aktivujte parkovací brzdy jednu po druhé, viz odst. 3.1..

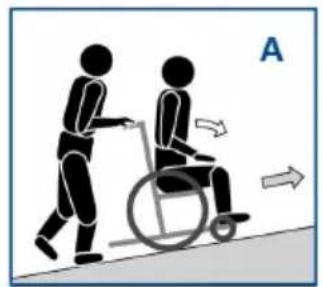

3.4.3. Jízda na svazích

POZOR

Riziko zranění

• Má-li doprovod příliš malou sílu na ovládání invalidního vozíku, zastavte jízdu a okamžitě zaktivujte brzdy.
• Když zastavíte na (mírném) svahu, použijte brzdy.

1. Připoutejte se k invalidním vozíku bezpečnostním pásem.
2. Požádejte o pomoc svůj doprovod nebo osobu ve vašem okolí.
3. Jezděte pomalu a pokud možno rovně. Při jízdě do svahu se mírně nakloňte dopředu (A/B). Při jízdě ze svahu se mírně nakloňte dozadu a opřete o opěradlo.
4. Na svahu nikdy nejezděte vzad.

3.4.4. Použití nájezdových ramp

POZOR

Riziko převrácení

• Používejte pouze rampy schválené společností Vermeiren a nepřekračujte max. nosnost.
• Zajistěte, aby se invalidní vozík nedotýkal země nebo rampy v důsledku jeho naklonění.

• Nájezdové rampy překonávejte pouze s pomocí jedné nebo dvou osob, které vás doprovází.

• Nastavte polohu opěradla, sedadla a podnožky tak, abyste snížili hmotnost, která bude působit na invalidní vozík, a zvýšili stabilitu při naklonění.

• Odeberte opěrky nohou, viz odst. 3.3.1..
• Postupujte podle pokynů v odst. 3.4.3..

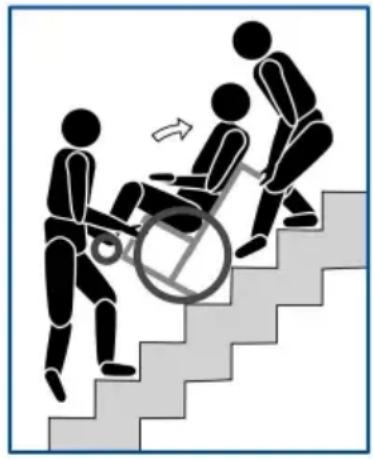

3.4.5. Používání schodů

POZOR

Riziko převrácení

• Schody musejí být vždy zvládány za asistence dvou osob doprovodu.
• Nikdy nezkoušejte používat schody, které nejsou vhodné pro invalidní vozíky.

1. Odeberte opěrky nohou, viz odst. 3.3.1..
2. Jeden doprovod mírně nakloní invalidní vozík dozadu pomocí rukojetí.
3. Druhy doprovod uchopí invalidní vozík za přední stranu rámu po obou stranách invalidního vozíku.
4. Zachovejte klid, vyvarujte se náhlých pohybů a držte ruce uvnitř invalidního vozíku.
5. Obě doprovodné osoby krok za krokem zvedají a tahají invalidní vozík, zatímco zadní kola přejíždějí po schodech.
6. Po použití schodů upevněte zpět na místo opěrky nohou, viz odst. 3.3.1..

3.4.6. Řešení překážek

POZOR

Riziko převrácení

• Nemáte-li s jízdou na invalidním vozíku dostatek zkušeností, požádejte doprovod o asistenci.
• Při přejíždění překážky dávejte pozor, aby se stupátka nedotkla země.
• Tento invalidní vozík nepoužívejte na eskalátoru.
• Je-li k dispozici bezpečnostní pás, připoutejte se.

3.4.6.1. Nízké obrubníky (nahoru nebo dolů)

Ty lze přejet vpřed (E / F) s pomocí jedné osoby, nebo zkušenými uživateli invalidních vozíků samotnými.

1. Doprovod pohybuje invalidním vozíkem dopředu a přiblíží se k obrubníku. Ověřte, že se nožní desky nedotknou obrubníku.
2. Nakloňte se dozadu, abyste odlehčili přední kola.
3. Doprovod drží pevně rukojeti a zároveň se pohybuje dopředu. V případě potřeby použije koncové víčko pro trvalé zvednutí předních kol, dokud nepřejedou obrubník.
4. Doprovod uvolní tlak na rukojeti i koncové víčko a položí opatrně přední kola na zem.
5. Dále drží pevně rukojeti a zároveň přetlačí invalidní vozík zadními koly nahoru/dolů přes obrubník.

Zkušený uživatel může přejet malé obrubníky dopředu samostatně:

1. Pro snížení zatížení předních kol přesuňte těžiště na zadní kola.
2. Sjed'te z obrubníku.

1. Přijed'te k obrubníku.
2. Nakloňte se dozadu, abyste balancovali na zadních kolech.
3. Při balancování přejed'te předními koly přes obrubník.
4. Náklonem dopředu zajistěte vyšší stabilitu.
5. Přejed'te zadními koly přes obrubník.

3.4.6.2. Středně vysoké obrubníky (nahoru nebo dolů)

CS

Tyto obrubníky můžete překonat směrem dozadu s pomocí jedné osoby:

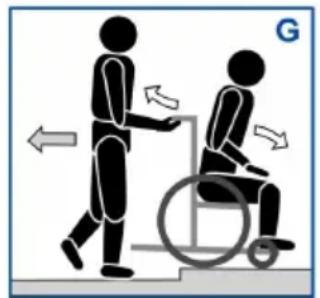

1. Doprovod otočí invalidní vozík, aby se k obrubníku přiblížila zadní kola (G / H).

2. Jízda dolů: Náklonem dopředu (G) přesuňte těžiště do přední části vozíku. Jízda nahoru: Náklonem dozadu (H) přesuňte těžiště do zadní části vozíku.

3. Doprovod jemným tahem jede invalidním vozíkem z obrubníku nebo na něj.

3.4.6.3. Vyšší obrubníky

Vyšší obrubníky, které stále nepřekračují maximální velikost, viz odst.5., se musí překonávat s pomocí dvou osob.

Jízda dolů:

1. Sundejte nožní opěrky.
2. Doprovod pohybuje invalidním vozíkem dopředu a přiblíží se k obrubníku.
3. Nakloňte se dozadu, abyste odlehčili přední kola.
4. Doprovod musí pevně uchopit madla a za koncové víčko zvednout přední kola, dokud obě kola nebudou celá za hranou obrubníku.
5. Druhá osoba z doprovodu uchopí zepředu rám a bude vozík tlačit dozadu a současně spouštět zadní kola z obrubníku dolů.
6. Doprovod uvolní tlak na rukojeti i koncové víčko a položí opatrně přední kola na zem.

Jízda nahoru:

1. Sundejte nožní opěrky.
2. První osoba z doprovodu otočí invalidní vozík, aby se k obrubníku přiblížila zadní kola.
3. Náklonem dozadu přesuňte těžiště do zadní části vozíku.
4. Druhá osoba z doprovodu uchopí zepředu rám a bude vozík posunovat dopředu a současně s tím táhnout/tlačit zadní kola na obrubník. První osoba z doprovodu zdvihne a pevně přidrží madla, aby se vozík nemohl překlopit.

4. Údržba

Pravidelná péče zajistí, že bude invalidní vozík udržován v dokonale funkčním stavu. Návod k údržbě naleznete na webových stránkách společnosti Vermeiren: www.vermeiren.com.

4.1. Body údržby

POZOR

Riziko zranění a poškození

- Opravy a výměny smějí provádět pouze vyškolené osoby. Přitom je třeba používat pouze originální náhradní díly společnosti Vermeiren.

Poslední stránka tohoto návodu obsahuje registrační formulář pro odborného prodejce, který zapíše každý servis. Servisní intervaly závisejí na intenzitě a frekvenci používání. Požádejte svého prodejce o společnou dohodu na rozvrhu kontrol/údržby/oprav.

4.1.1. Před každým použitím

CS

Zkontrolujte následující:

• Všechny části: Přítomné a nepoškozené či neopotřebované.
  • Všechny části: Čisté, viz odst. 4.2.2..
• Kola, opěradlo, sedadlo, lýtkové opěrky, područky, stupátka: Dobré zajištění.
  • Stav kol/pneumatik, viz § 4.2.1..
• Stav součástí rámu: Žádná deformace, nestabilita, zeslabení nebo uvolněné spoje.
• Sedadlo, opěradlo, opěrky rukou, opěrky lýtek a opěrka hlavy (je-li použita): Bez nadměrného opotřebení (např. promáčknutá místa, poškození nebo roztržení).
• Brzdy: Nepoškozené a funkční.

Pro případné opravy či výměny částí se obrat'te na svého odborného prodejce.

4.1.2. Ročně nebo častěji

Tento invalidní vozík nechte u odborného prodejce ke kontrole a provedení servisu alespoň jednou ročně nebo častěji. Minimální četnost údržby závisí na používání, a proto by měla být společně dohodnuta s vaším odborným prodejcem.

4.1.3. Při skladování

Dbejte na to, aby byl invalidní vozík uložen v suchém prostředí, aby na něm nemohly růst plísně a nepoškodilo se čalounění, viz též kapitola 5..

4.2. Pokyny pro údržbu

4.2.1. Kola a pneumatiky

Správná funkce brzd závisí na stavu pneumatik a může se měnit kvůli opotřebení a znečištění (voda, olej, bláto atd.).

Udržujte kola bez drátů, vlasů, písku a vláken.

Zkontrolujte vzorek na pneumatikách. Je-li hloubka dezénu menší než 1 mm, musí být pneumatiky vyměněny. Obrat'te se v této věci na svého odborného prodejce.

Nahustěte každou pneumatiku na správný tlak (viz vyznačení tlaku na pneumatikách).

Pokyny k výměně pneumatik naleznete v návodu k instalaci.

4.2.2. Čištění

POZOR

Riziko poškození vlhkostí

- K čištění invalidního vozíku nikdy nepoužívejte hadici ani vysokotlaký čistič.

Otřete všechny pevné části vlhkým (nikoli mokrým) hadříkem. V případě potřeby použijte jemné mýdlo vhodné na laky a syntetické barvy.

Čalounění lze vyčistit vlažnou vodou a jemným mýdlem. K čištění nepoužívejte abrazivní čisticí prostředky.

4.2.3. Dezinfekce

POZOR

Riziko poškození

- Dezinfekci mohou provádět pouze kvalifikované osoby. Porad'te se se svým prodejcem.

4.3. Řešení problémů

CS

I když tento invalidní vozík používáte správně, může se vyskytnout technický problém. V takovém případě se obrat'te na svého místního odborného prodejce.

VAROVÁNÍ

Riziko zranění a poškození

- NIKDY se nepokoušejte opravit invalidní vozík sami.

Následující příznaky mohou znamenat vážný problém. Proto se obrat'te na svého odborného prodejce vždy, když zaznamenáte některou z následujících odchylek:

• divný zvuk;
- nerovnoměrné opotřebení dezénu na jedné z pneumatik;
- trhavé pohyby;
- invalidní vozík se naklání na jednu stranu;
- poškozené či rozbité sestavy kol.

4.4. Očekávaná životnost

Invalidní vozík je navržen tak, aby mají průměrnou životnost 5 let. V závislosti na četnosti použití, jízdních podmínkách a údržbě se životnost tohoto invalidního vozíku prodlouží nebo zkrátí.

4.5. Znovupoužití výrobku

Před každým dalším použitím nechte invalidní vozík dezinfikovat, zkontrolovat a provést servis podle pokynů v odst. 4.1. a odst. 4.2..

4.6. Konec používání

Po skončení životnosti musí být invalidní vozík zlikvidován podle místní legislativy pro životní prostředí. Nejlepším způsobem likvidace je rozebrání invalidního vozíku pro usnadnění přepravy recyklovatelných součástí.

4.7. Záruka

Záruka na tento výrobek se řídí všeobecnými podmínkami platnými v dané zemi.

5. Technické údaje

Technické údaje uvedené níže platí pouze pro tento invalidní vozík při standardních nastaveních a optimálních podmínkách okolí. Během používání berte tyto údaje v úvahu. Pokud byl tento křesla upraven, poškozen nebo došlo k jeho velkému opotřebení, nebudou tyto hodnoty platné.

Značka Vermeiren
Skupina produktů Invalidní vozík
Typ V300 XL
Popis Rozměry
Hmotnost uživatele 170 kg
Celková délka 1085 mm
Celková šířka 740 mm	770 mm810 mm
Celková výška 840 mm - 930 mm
Celková hmotnost 21 kg
Hmotnost nejtěžší části 13,35 kg
Hmotnost snímatelných částí PodnožkyLoketní opěrkyZadní kola	1,75 kg1,8 kg4,05 kg
Právo na technické změny vyhrazeno. Tolerované odchylky +- 15 mm / 1,5 kg / 1,5°
Statická stabilita z kopce 6,5°
Statická stabilita do kopce 6,5°
Statická boční stabilita 18°
Úhel roviny sedadla 0° - 10°
Účinná hloubka sedadla 490 mm	510 mm530 mm550 mm
Účinná šířka sedadla 530 mm	560 mm600 mm
Výška povrchu sedadla na předním okraji	440 mm - 530 mm
Úhel opěradla 5°
Výška opěradla 400 mm
Vzdálenost mezi nožní deskou a sedadlem	400 mm - 500 mm
Úhel nohou k ploše sedadla	105°
Úhel nožní desky	80°
Vzdálenost mezi područkami a sedadlem	220 mm - 240 mm
Přední poloha konstrukce područky	410 mm
Horizontální poloha osy kol (odchylka)	1,27 mm - 61,04 mm
Minimální poloměr zatáčení	1500 mm
Průměr zadních kol	22"24"
Tlak v pneumatikách, zadní kola	Max. 3,5 baru
Průměr předních kol	200 mm
Tlak pneumatik přední kola	Max. 2,5 baru
Provozní teplota	+5°C - +41°C
Vlhkost při skladování a používání	30% - 70%
Právo na technické změny vyhrazeno. Tolerované odchylky +- 15 mm / 1,5 kg / 1,5°

CS
