Typ produktu	Elektrické nástěnné topení s ventilátorem
Značka	DOMO
Model	DO7315M
Jmenovitý tepelný výkon	1.5 kW
Minimální tepelný výkon	0.6 kW
Maximální trvalý tepelný výkon	1.4 kW
Napájení	220-240 V ~ 50 Hz
Typ ovládání	Elektronické s LCD displejem
Provozní režimy	Automatický, Ruční, Protimrazový
Nastavitelný topný výkon	2 stupně (I, II) nebo kombinace
Ventilátor	Ano, zpožděné vypnutí o 1 min
Instalace	Nástěnná montáž, min. výška 70 cm od podlahy
Bezpečná boční vzdálenost	Nejméně 1 m od hořlavých materiálů
Bezpečná vzdálenost nad zařízením	15 cm od předmětů (římsy, strop)
Použití v koupelně	Ano, nejméně 70 cm od vany/sprchy
Protimrazová ochrana	Nastavitelná na 5 °C
Údržba	Odsávání prachu vysavačem, neponořovat
Záruka	2 roky (vyloučeny neodolné náhradní díly)
Certifikace	CE, recyklace DEEE
Dodávané příslušenství	Nástěnné držáky, hmoždinky, šrouby

Často kladené otázky - DO7315M DOMO

Jaký je topný výkon DOMO DO7315M?

DO7315M má jmenovitý tepelný výkon 1.5 kW, minimální výkon 0.6 kW a maximální trvalý výkon 1.4 kW. Může pracovat na dvou stupních (I a II) nebo jejich kombinaci.

Jak nainstalovat nástěnné topení DO7315M?

Zařízení musí být připevněno na zeď pomocí dodaných držáků. Vyvrtejte otvory, vložte hmoždinky, přišroubujte horní držák, zavěste zařízení, poté připevněte spodní držák. Dodržujte minimální výšku 70 cm od podlahy a vzdálenost nejméně 1 m od hořlavých materiálů.

Mohu topení použít v koupelně?

Ano, ale musí být instalován nejméně 70 cm od vany, sprchy nebo jakékoli nádoby s vodou. Ovládací prvky nesmí být dosažitelné osobou ve vodě. Dodržujte bezpečnostní zóny (objem 3).

Jak nastavit teplotu v automatickém režimu?

V automatickém režimu je výchozí teplota 25 °C. Můžete ji změnit pomocí šipek. Zařízení automaticky upravuje topný výkon (I, II nebo oba) podle rozdílu mezi pokojovou teplotou a nastavenou teplotou.

Jak přepnout do ručního režimu?

Stiskněte tlačítko se symbolem ruky. Na displeji se zobrazí symbol ruky a slovo 'auto' zmizí. Poté můžete zvolit výkon (I, II nebo oba) a nastavit požadovanou teplotu pomocí šipek.

Co je funkce proti zamrznutí?

Nastavte teplotu na 5 °C. Objeví se symbol proti zamrznutí. Pokud pokojová teplota klesne pod 5 °C, zařízení topí, dokud teplota nestoupne nad 5 °C, poté se vypne.

Jak čistit topení DO7315M?

Před čištěním vypněte zařízení, odpojte jej a nechte vychladnout. K odstranění prachu použijte vysavač. Zařízení nikdy neponořujte do vody a nepoužívejte abrazivní prostředky.

Jaké jsou důležité bezpečnostní pokyny?

Nikdy zařízení nezakrývejte. Nepoužívejte jej s externím časovačem. Dodržujte vzdálenost nejméně 1 m od hořlavých materiálů (nábytek, závěsy). Nepoužívejte zařízení, pokud je napájecí kabel poškozen. Děti mladší 8 let musí být pod dohledem.

Co dělat, když je napájecí kabel poškozen?

Kabel musí vyměnit výrobce, jeho servis nebo kvalifikovaná osoba, aby se předešlo nebezpečí. Nepoužívejte zařízení, dokud není kabel opraven.

Jaká je záruka na DO7315M?

Záruka je 2 roky od data nákupu. Vztahuje se na výrobní vady. Škody způsobené nesprávným použitím, běžným opotřebením nebo opravami neautorizovanými osobami nejsou kryty. Záruční list musí být podepsán a orazítkován.

NÁVOD K OBSLUZE DO7315M DOMO

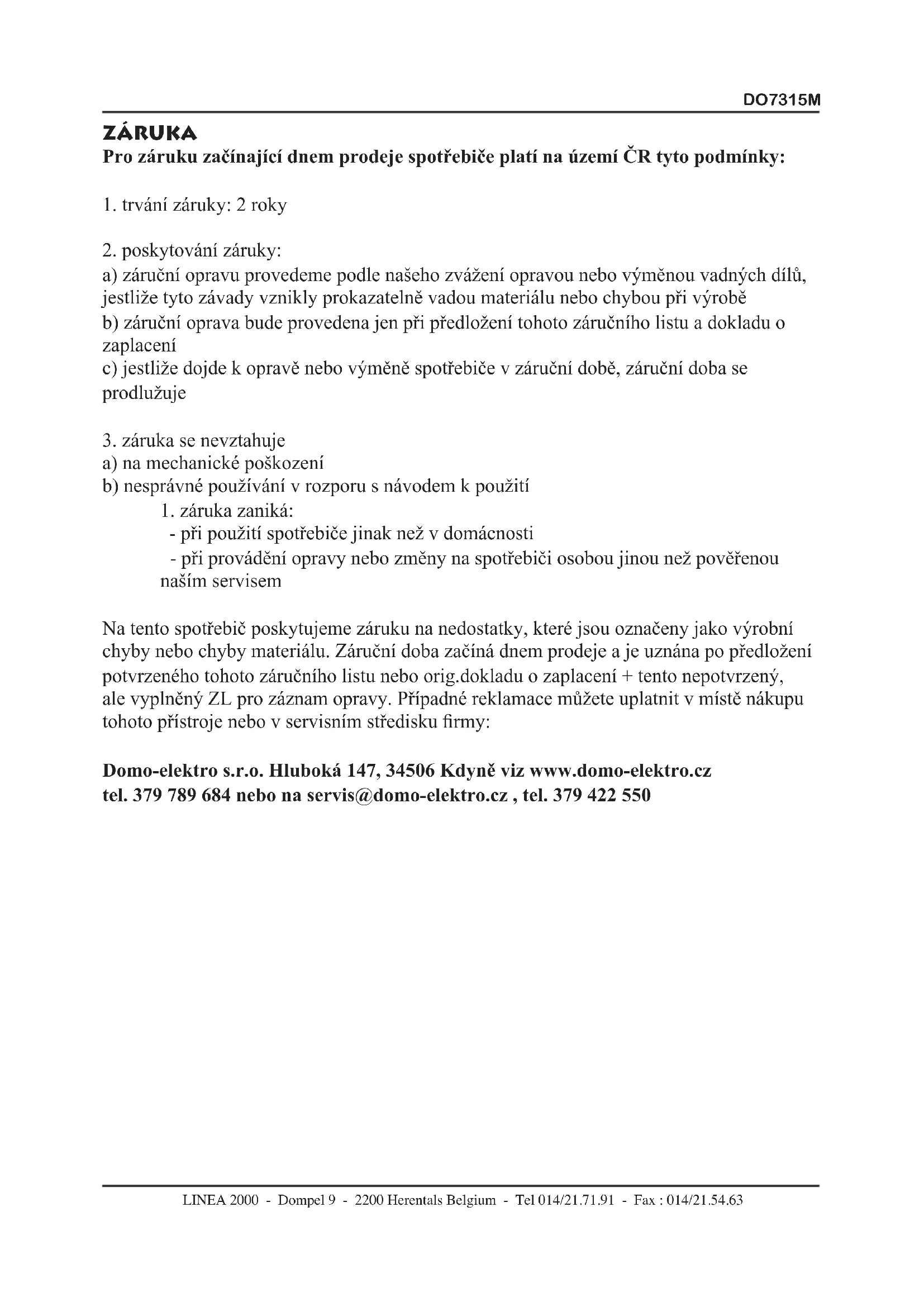

Pro záruku začinajícì dnem prodeje spotřebieče platí na území ČR tyto podmínky:

1.trvani zaruky:2 roky

1. poskytovani záruky:

a) záručni opravu provedeme podle našeho zvaženi opravou nebo vyménou vadnych dílú, jestlíze tyto závady vznikly prokazatelné vadou materialu nebo chybou pri vyrobe
b) záručné oprava bude provedena jen pri predložné tohoto záručného listu a dokladu o zaplaceni
c) jestlize dojde k opravě nebo vyměne spotřebie v záručné době, záručné doba se prodlužuje

3.zaruka se nevztahujue
a) na mechanické poskození
b) nesprávné používání v rozporu s námodem k použití

1. záruka zanika:

2. pri použiti spotřebie jinak než v domácnosti

3. pri provadeni opravy nebo změny na spotřebiči osobou jinou než pověrenou naším servisem

Na tento spotbrebic poskytujeme zaruku na nedostaty, které jsou označeny jako vyrobní chyby nebo chyby materialu. Záručné doba začiná dnek prodeje a je uznána po prědložení potvrzeného tohoto záručniho listu nebo orig.dokladu o zaplaceni + tento nepotvrzený, ale vyplnény ZL pro záznam opravy. Prípadné reklamace muzete uplatnit v mistě nákupu tohoto prístroje nebo v servisiním středisku firmy:

Domo-electro s.r.o. Hluboká 147, 34506 Kdyne viz www.domo-electro.cz tel. [phone] nebo na [e-mail], tel. [phone]

DO7315M

Type nr. apparatus

N^ de modulo de l'appareil DO7315M

Type nr des Gerätes

Type nr. of appliance

Model

Naam

Nom

Name

Jméno

Adres

Adresse

Address

Adresa

Aankoopdatum

Date d'achat

Kaufdatum

Date of purchase

Datum nákupu,podpis a razítko

Tel:

• Jméno kupujíciho, adresu a tel.spojeni je nutno vyplnitPokud si zákaznik préjezaslání opraveného prístroje domú. Bez uplného vyplnéni všech ostatních udajú v záručním listu nebude možno Vaši reklamaci včas vyřidit.

REKLAMACE: (VYPLNI ZAKAZNIK NEBO OBCHOD)

Popis vady 1. reklamace/Datum uplatnéí reklamace:

Popis vady 2. reklamace/Datum uplatnéí reklamace:

Popis vady 3. reklamace/Datum uplatnéí reklamace:

ZÁNZAMY SERVISU:

1.reklamace (datum prijetí/odeslání/ cislo reklamačniho dokladu)
2.reklamace (datum prijeti/odeslani/ cislo reklamačniho dokladu)
3.reklamace (datum prijeti/odeslani/ cislo reklamačniho dokladu)

• Jméno kupujíciho, adresu a tel.spojení je nutno vyplnitPokud si zákaznik préjezaslání opraveného prístroje domú.

Bez uplného vyplnéni vsech ostatnich udaju v záručním listu nebude možno Vaši reklamaci vcas vyridit.

Symbol na pristroji ci na jeho obalu znamená, ze s tímtovyrobkem není možno nakládat jako s bežnám domovním odpadem, nýbrž musí byt odevzdán na mistech určenych ke sběru a likvidaci elektrických a elektronickích zařizení. Dodržením tohoto doporučeni chroníteživotné prostředí a zdraví spoluobčanú. Více informác o možnostech likvidace nebezpečného odpadu obržíte na obecnich nebo městskych

uradech, sbernych dvorech nebo v prodejne, kde jste pristroj zakoupili. Obalové materially jsou recyklovatelné, nakládejte s nimi podle predpisù proživotní prostředí.

Jestlize je poskozen privodni kabel, musi byt neprodlené vymenen v odborném servisu nebo opravnenou osobou. Jinak hrozi nebezpeci urazu!

BELANGRIJKE VEILIGHEIDSREGELS

Tento prístroj nesmi byt samostatné obsluhován osobami s mentalní nebo motorickou poruchou a také lidmi bez základních zkušeností pro obsluhu. Obluhu je nutno rákne proškolit, seznámit ji s možnými rizíky nebo nechat pracovat pod dozorem. Zvlástě dětem není dovoleno si s prístrojem hrát

nebo jej samostatné obsluhovat. Udržbu a Čištení prístroje nesmí provadět děti mladů 8 let.

Prístroj nesmí byt používán po extrémne dlouhou dobu jako profesiónánlí prístroje. Je určen zvlástě do kuchyněk pracovních kolektivů, kanceláří, hotelovychPokojů nebo podobných zařizení pro nárazové použití.

Pozor: Tento prístroj je zakázANO používat s externím chasovacem nebo jiným dálkovým ovladáním.

Tento spotřebič má byt používán pouze jako elektrické vyтapestći tleso. Každé jiné používány je považováno za nevhodné a proto také nebezpečné. Vyrobce nemůže zodpovídat za eventuálné poškození, které vznikne nevhodným, chybném a nesmyslným používáním. Ohřivač musí byt instalován daleko od vany nebo sprechy tak, aby se ho osoba ve vaně nebo sprese nemohla dotknout.
Nedotykejte se pristroje mokrýma nebo vlhkýma rukama nebo nohama a nepoužívejte v koupelnách zádné prodlužovaci šnúry.
- Pokud chcete vytáhnout zástrčku ze zásuvky, netahejte prímo za privodní kabel nebo za samotné

prístroj.

• Nevynášejte prístroj na povětrnostné vlivy (slunce, dést', atd.)
• Prístroj nesmí byt používán detmi a osobami, které s nim neumí zacházet, bez vašeho dozoru.
• Pred Čištením spotřebič vypněte a vytáhněte zástrčku ze zásuvky.
  V pripadě poškození nebo chyby v provozu spotřebieč vypněte a už nezapínejte.
  Když už prístroj nechcete používat, vytáhněte privodníkabel.
• Installace spotbrebiče musí byt provedena dlé námovodu. Chybná instalace může způsobit poškození osob, zviřat nebo věci, pricemž vyrobce za to není zodpovedný.
• Mřížky pristroje musí byt vždy Čisté a volné, aby se zdroj tepla nepřehrál.
• Prívodníkabel nesmí byt vyměnen uživotelem. V pripadě poškození nebo vyměny kabelu se obratte na vyrobcem doporučenou zákaznickou sluzbu.
  Nedotykejte se horkého pristroje a zkontrolujte, jestli kabel neleží préd vystupem teplého vzduchu.
• Napěti zařizení a vykon zásuvky musí opodovat maximálímumu vykonu prístroje uvedenému na stítku. V pripadě pochybností se obrat'te na odborníka.
• Pokud nebudete topení déle používat, vytáhněte jej

ze zásuvky

• Nezakrývejte mřížky hořlavými prědměty a dodržuje min 15cm volné prostor od topení
• Hořlavé materiały musí byt vzdáleny min. 1m od tohoto prístroje
• Pro napajeni topeni používejte vodič o průmeru min 1,5mm a zatížitelnosti alespoř 13 A
  Zabrańte samostatné manipulaci detmi a mentalné postiżenymi osobami

POKNY NA ÜVOD

• Po vybaleni pristroje se ujistete o neporušenosti spotrebije a prezkousejte, jestli je bez viditelnych známek poškození, které mohly byt zaprćiněny během Transportu. V pripadě pochybností pristroj nepoužívejte a obrat'te se na odborníka. Jednotlivé díly, které obdržíte v baleni (plastikový oval, polystyren atd.), prexistavují potenciálné nebezpečí pro děti.
• Dřive než spotřebič zapnete, prěsvěděcte se, ze napěti na štítku odpovída vašemu rozvodu. Štětek je nalepen na zadní Části prístroje.

• Pokud je zásuvka neslučitelné se zástrčkou spotřebiece, musí ji nahradit odpovídajćí zásuvkou pouze odborny technik. Odborník má také prezkouset, jestli je průžekabelu zásuvky vchodné k vykonu spotřebiece. Nesmí se prekračovat hodnoty max. proudového zatíženi 13 A u rozdvojky nebo prodlužovací šnúry. Tento spotřebiec má BYT používán pouze jako elektrické vyтapestěci teleso. Každé jiné používání je považovano za nevhodné, a proto také nebezpečné.

• Pri používání každého topení je nutné mít na zřeteli dodržovány určenych pravidel.

• Vyrobek je vchodné pouze pro občasné používání vuzavěrěněch prostorech

POVRCH ZUSTÁVÁ PO POUZITÍ HORKY! NEDOTYKEJTE SE JEJ!

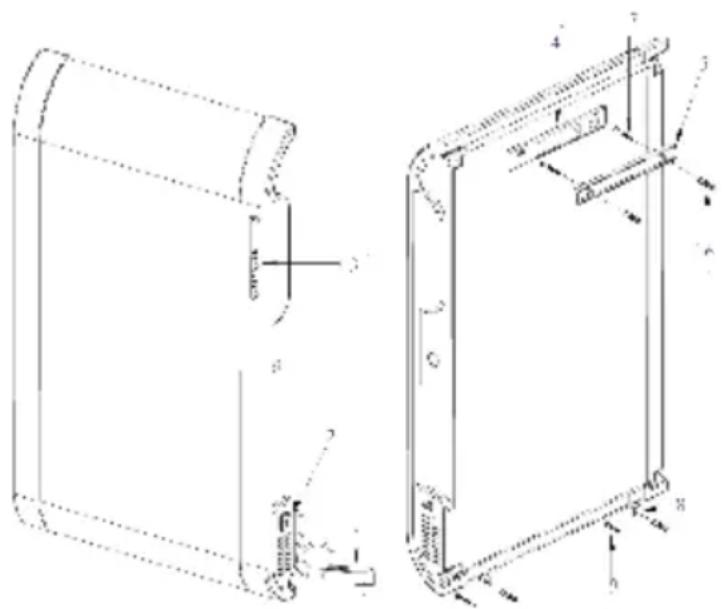

POPIS

1. Elektricky kabel
2. Vypínač
3. Elektronicky regulator s displejem
4. Držadlo
5. Horní držák pro montáž na zed'
6. Hmozdinky
7. Šrouby pro horní úchyt
8. Dolni držák pro montáž na zed'
9. Šrouby pro dolni uchyt

VYBALENÍ A MONTAZ

Vyjměte panel z krabice, odstrante polystyrenové chránice a igelitový pytel - vse deje do určeného oppadu.

MONTAZ NA STENU:

Montáž na zed'obnasi nejprve označeni bodu pro vrtaní.

Na vchodnou zed'si prilozite dovodováhy dodanou listu a skrz diry označite diry pro hmoždinky.

Pak specialnim vrtakem do zdiva navratae diry podle prumereu dodanych hmozdinek.

Listu prisroubujete

Nasad'te panel a oznacte také spodni držák.

Pak topení opět ze zdi sundeje t a vyvrtejte také spodni diry.

Poznámka: Topení musí byt alespon 70 cm nad zemi.

Zajistete,aby se v okruhu 1 metru kolem pristroje nevyskytovaly zadne dalsi objekty.

OVLADÁNÍ

1. LCD displej se s nastavenim svitivosti
2. Indikator teploty
3. Automaticý režim
4. Manuálni režim
5. Indikator nastaveni teploty
6. Kontrolka teploty
7. Nastavení teploty
8. Nastavení pro manuálné nebo automatický režim

AUTOMATICKY REZIM

Ujistete se, ze je pristroj vypnuty.

Zasunte zastrcku do zasuvky.

Zapněte ohřívac vypínačem do polohy "T". Přepínač se Rozsvítí.

Automatický režim je nastaven z vyroby na standardní teplotu 25 °C, kterou však můžete prizpùsobit vašim potřebam a regulátorem si nastavit jinou. Nové nastavení budeblinkat na obrazovce po dobu několika sekund a pak se na displeji zobraźteplota okoli.

Pokud je teplota je vyší než nastavená, prístroj zustane vypnut. Pokud teplota klesne pod nastavenou hodnotu, prístroj automaticky vybere nejvhodnéjsi nastavení vykonu, aby se prostor conejrychleji vytopil na požadovanou a nastavenou teplotu.

Pokud je rozdíl mezi pokojovou a nastavenou teplotou mensí než 1 ° C, bude vybrán stupeř I

Pokud je rozdil mezi pokojovou a nastavenou teplotou mezi 2 - 3^ , bude vybrán stupečn II

Pokud je teplotni rozdil vyší než 4° C, bude vybrán stupen I + II

Navic jestlize je vybrán stupečn "II" nebo "I" + "II", sepne automaticky i ventilátor.

Jestlüze vrátíte nastavení do polohy "I", bude ventilátor jestě sepnut po robu 1 minuty a pak vypne.

Jestlize teplova mistnosti dosahne nastavenou hodnotu, ohrivac vypne.

MANUALNI REZIM

Pokud stiskete tlacitko se symbolem ruky, pristroj se prepne z automatického na manuálni režim a ručné symbol se zobrazi na displeji. Symbol “auto” zmizí z displeje.

Vyberte nastavení vykonu "I", "II" nebo "I" + "II". Príslušná kontrolka se rozsvítí.

Nastavte požadovanou teplotu pomoci tlacitek se šipkami.

Přistroj bude automaticky vypnut, jakmile bude dosaženo požadované teploty.

PROTIZÁMRAZOVÁ FUNKCE

Pokud nastavite teplotu pristroje na 5^ C, automatickly se aktivuje zarizeni proti zamrzu. Symbol se objevi na displeji. Pokud teplota klesne pod 5^ C, pristroj zapne dokud pokojavteplota nebude vyssi nez 5^ C. Pristroj pak opet vypne..

UDRZBA

Nejprve vytáhněte zástrčku ze zásuvky.

Prach z mřěk odstraťe vysátím vysavačem, pripadné vlhkým hadrem.

Nikdy nepoužívejte agresivné Čisté prostředky.

SKLADOVÁNÍ

V Čisté, SUCHemistnosti,nejlépe v originánlím obalu.

SPECIFIKACE

Identifikace modelu
Zboží Symbol Hodnota Jednotky Druh Stav
Výkon (vystup) topení Typ tepelného príkonu, s ohledem na mistro postavení
Nominálné výkon topení Pnom 1.5 kW ruchné regulace pomoci integrovaného termostatu					N/A
Minimálné výkon topení (orientačné) Pmin 0.6 kW Manuálné regulace se zpětnou bazbou na okolní teplotu					N/A
Maximálné výkon topení Pmax 1.4 kW Elektronická regulace se zpětnou bazbou na okolní teplotu					N/A
Spotřeba elektřiny ---	---	---	---	Ventilátor s možností topení	N/A
Pří nominálné výkonu elmax	N/A	kW		Typ tepelného výkonu - regulace prostorové teploty
Pří minimálné výkonu elmin N/A	kW	manuálné stupeřné výkonu, zádná regulace na okolní vliv			Ne
V pohotovostním režimu clSB	0.000 kW 2 manuálné stupeřné výkonu, zádná regulace na okolní vliv				Ne
				Regulace s mechanický termostatem	Ne
				Regulace s elektronickým termostatem	Ano
				elektronická regulace okolní teploty plus++, chasovač	Ne
				elektronická regulace okolní teploty plus týdenní chasovač	Ne
				Ostatné możnosti regulace
				Regulace teploty s ohledem na prítomst lídí v okolí	Ne
				Regulace teploty s auto detekné otevřeného okna	Ne
				S możnosti dálkového ovládání	Ne
				S adaptivním odložením startu	Ne
				S Časovým omezením funkce Ne
				S detekné zhasnutí světla Ne
Kontakné udaje Linca 2000 bvbaDompel 9 - 2200 Herentals - Belgium
