NÁVOD K OBSLUZE WKL 1002 AEG

Návod k obsslze a montáži

Cesky

Konwektory

1.3 Bezpečnostní predpisy 18
1.4 Udrzba 18

1. Pokyny k montáži 19

2.1 Montáz drákua na stenu 19
2.2 Upevnéni konvektoru 19
2.3 Elektrické pripojeni 20

3.Zarucni podminky 20
3.1 Zivotni prostreia recyklace 20

Otočenim ovladače pro nastaveni teploty (2) dolea se zapíná topení a nastavujé se teplota. Po zapnuti začne pristroj rychle a rovnoměrně vyhřivat mistnost. Vzduch vstupujé do pristroje ze spodni strany, ohřiva se, diky konvekci proudí nahoru a prěs vystupné mřížku vystupujé ven z pristroje. Pozadovanou teplotu mistnosti lze plynule nastavit mezi 6 a cca 30^ . Regulátor teploty vypné topení, jakmile je nastavená teplota mistnosti dosažena, a tato je dále udržována na konstantní hodnotě občasným

Pro stejnou teplotu ve dvou ruznych mistnostech je normalni, ze ovladace pro nastaveni teploty nemusi byt zcela shodne nastaveny. Totez plati pro dvte topna tlesa instalovaná v teze mistnosti. Aby se zarbanilo priliis vysoke spotbreb proudu pri otevrenych oknech, je nutno pristroj vypnout pomoci spinae.

1.2.1 Ochrana proti zamrznuti

Ovladač pro nastavení teploty (2) se nastaví do polohy *.

Regulator teploty automatickny prepne na rezim vytapeni, jestlze teplata mistrostiPoklesne pod cca +6^ .Dbejte na spravne stanoveni spotreby tepla vzhledem k topnemu vykonu pristroje!

1.2.2 Omezeni regulatoru teploty

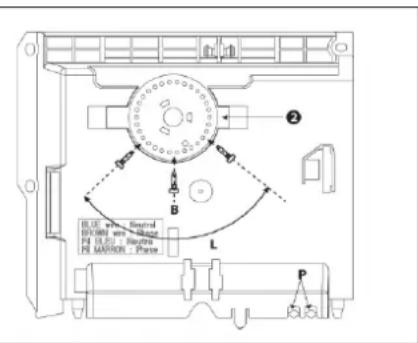

Aby se rozsah nastaveni ovladače teploty omezil na určité nastavení, je třeba uvolnit oba kolíky (3) na zadní straně spinác skřínký a na obou stranách namontovat požadované značky. Oba kolíky mohou být rovně použity pro omezení rozsahu teploty.

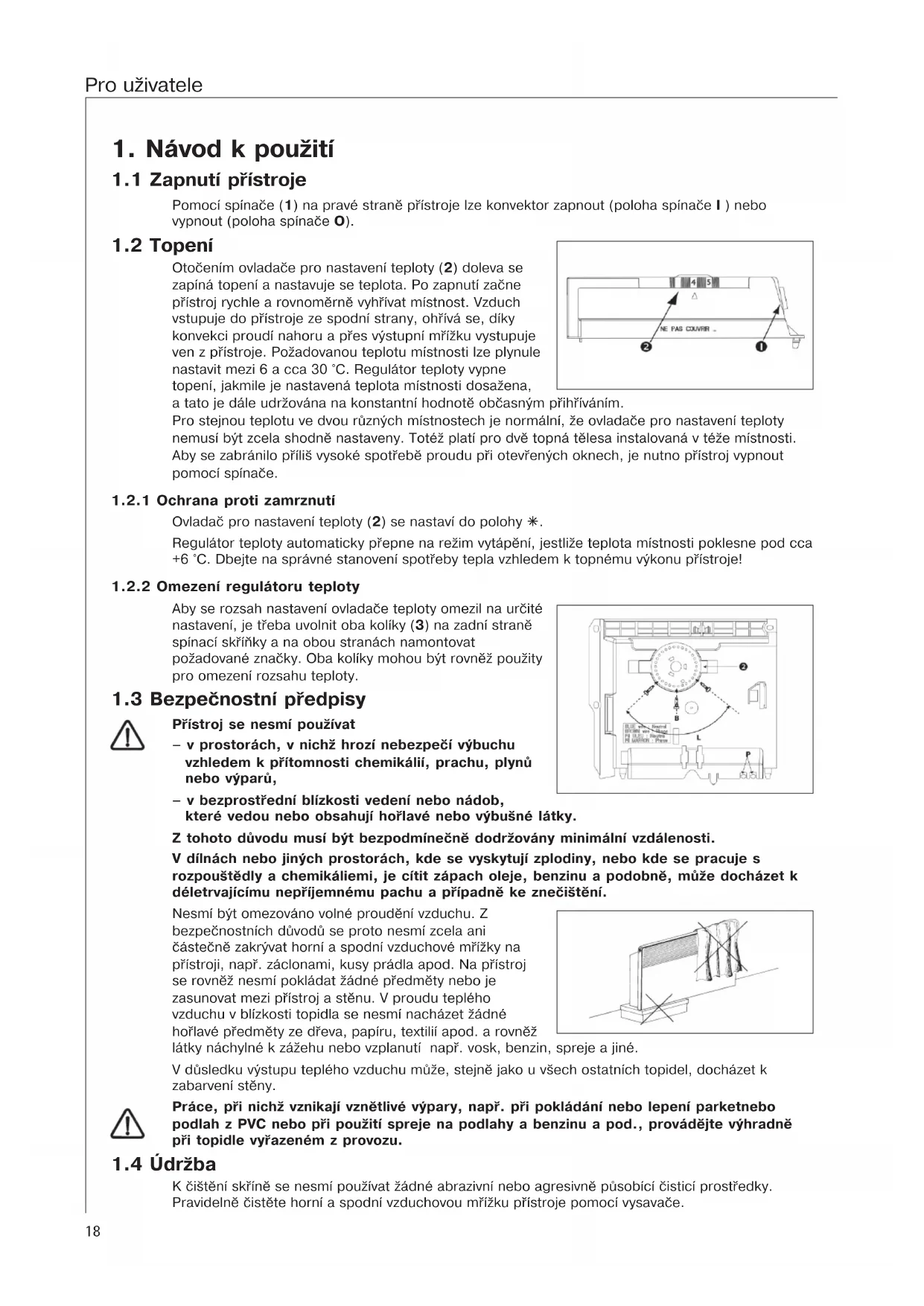

1.3 Bezpečnostní predpísey

Přistroj se nesmí použivat

• v prostorach, v nichž hrozi nebezpeči vybuchu vzhledem k pritomnosti chemikálii, prachu, plynu nebo vyparú,
• v bezprostředni blízkosti vedeni nebo nádob, které vedou nebo obsahuji horlavé nebo vybusné látky.

Z tohoto duvodu musi byt bezpodminecné dodrzovany minimalni vzdalenosti.

V dilnach nebo jin'ych prostorach, kde se vyskytuji zplodiny, nebo kde se pracuje s Rozpoustedy a chemikaliemi, je citit zapach oleje, benzizu a podobne, muze dochazet k deletrvajicimu neprijemnemu pachu a pripadne ke zneciisteni.

Nesmi byt omezovano volné prouděni vzduchu. Z bezpečnostnich dūvodu se proto nesmi zcela ani Častečné zakryvat horní a spodní vžduchové mřížky na pristroji, např. záclonami, kusy pradla apod. Na pristroj se rovněž nesmiPokládat zádné prědměty nebo jezasunovat mezi pristroj a stěnu. V proudu teplého vžduchu v blizkosti topidla se nesmi nacházet zádné hořlavé prědměty ze dřeva, papíru, textilii apod. a rovněž latky nachylné k zážehu nebo vžplanuti např. vosk, benz

V dusledku vystupu teplého vzduchu muže, stejně jak u všech ostatních topidel, docházet k zabarvení stěny.

Práce, pri nichž vznikaji vznětlíve výpary, např. priPokládoni nebo lepení parketnebo podlah z PVC nebo pri použítí spreje na podlahy a benzinu a pod., provádejte vyhradné pri topidle vyrazeném z provozu.

1.4 Udrzba

K Čistěni skrīne se nesmí používat záadné abrazivné nebo agresivné púsobici Čistici prostředky. Praviděné Čistěte horní a spodní vžduchovou mřížku prístroje pomoci vysavace.

2. Pokyny k montáži

Montáž a pripojení konvektorú AEG musi provadět odborník, a to pri dodrženi těchtoPokynú k montáži.

Pokyny k montázi patří k prístroji a je třeba, aby je majitel prístroje pečlive uchovával. V pripadě změny majitele je třeba je predat nasledujicimu majiteli.

Konvektory AEG jsou elektrické primitopné prístroje, které se upevnji na stenu a jsou vchodné zejměna pro vytapěni mensich prostor, např. pracovny, kuchyně, koupelny, umyvärný apod.

Pri prvnim uvedeni pristroje do provozu docházi k vyskyt zapachu, takze je nutno zajistit dostatečné vetrání prostoru (napr. prestavení oken do vyklopené polohy).

Konvektor je dodáván como kompletní Jednotka s privodním kabelem a vidlici. (Výjimka: WKL502 C až WKL3002 C)

Topidlo nesmi byt instalovano a nesmi se použivat bezprostředne pod sit'ovou zasuvkou!

2.1 Montáž držák na stěnu

Držák na stěnu je orientován na střed (viz obrázek a následujíci tabulku).

Müze sám sloužit jako šablona pro upevněi a pritom zajist'ovat potbrebnou vzdalenost od podlahy.

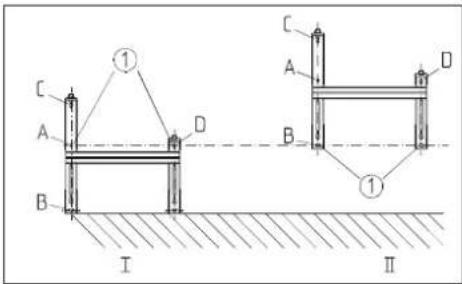

Držák na stěnu postavte na podlahu a označte polohu spodních otvorů (①), které odpovidaji otvorům A a D, na (I).

Typ WKL WKL WKL WKL WKL	WKL WKL
	502 75	2 1002 15	02 2002	2502 3002
Příkon W 500 750 1000 1500	2000 25	00 3000
Šižka mm 370 370 445 590	740 890	1036
Výška mm 450 450 450 450	450 450	450
Hloubka mm	78	78	78	78	78	78	78
s držákem na stěnu	100	100	100	100	100	100	100
Rozměr A	121 12	1 195	343 49	639 790
Hmotnostkg	4,1	4,1	4,7	6,1	7,4	8,1	10,0

Poté nadzvedněte držák na stenu nahoru, a to tak, aby otvory B v držáku na stenu byly v zákrytu s práve vyznacenými body (①).

Nyni muzete pomoci otvoru C a D v drzaku na stenu označit oba horní otvory pro upevněni na stenu (II). Poté vyvrtejte otvory, vložte hmoźinky a upevněte drzák na stenu pomoci 4 šroubú.

2.2 Upevnéni konvektoru

Konvektor je t'reba upevnovacimi dražkami na zadni straně pristroje soucasné zavésit na 4 závesy na držákuni na stenu a zatlačit dolu do aretované polohy. Poté je t'reba fixacné šroub (4) upevněni na stenu ve směru hodinovych ručíček dotáhnout až na doraz a tím upevněni zajistit.

Při uvolnéni konvektoru je třeba shora uvedene úkony provest v obraceném poradi.

2.3 Elektrické pripojeni

Přistroj je určen pro střidávy proudly 230 V.

Dodržujte ustanoveni VDE 0100, predpisy vašeho dodavatele elektrické energia aPokyny na vyrobnim Šitiku.

Elektrická bezpečnost!

Konvektory spadaji pod tridu ochrany II (2) a ochrany proti strikajici vode (IP24).

Uvedené napétí musi souhlasit s napétimsite. Použijte dostatečné prúžeč privodnich vodiču. Pro priopojen je třeba ve vzdálenosti nejměne 10 cm od topidla naintalovat zásuvku nebo krabici pro pavné priopojen préstroje.

Pevně instalované elektrické vedení musi byt podle prędpisù zřizovatele vybaveno vsepólovym spinacim zařizením, které má rozevřeni kontaktu alespón 3 mm.

Je-li privodni kabel pristroje viditelne poskozen, je nutne nechat kabel vymenit vyrobcem, servisem vyrobce nebo kvalifikovanym odbornikem a zabrinit tak moznym nebezpecim.

Obecné platí:

Pri instalaci topidla v prostorach s vanou nebo sprchou je treba dodrzet stupen ochrany podle VDE 0100/DIN 57 100, cAst 701 v souladus udaji na vyrobnim stitku.

Bezpečnostní prvky

Konvektory jsou vybaveny bezpečnostnim omezovacem teploty (STB), který pri nebezpeči vypné topeni. V pripadě, ze došlo k vypnutí púsobením tepelné ochrany, je nutno odstranit pričinu (např. zakrytý vystupni otvor).

Po nekolika minutách chlazováni se prístroi opět uvede do provozu. jestlje pri nasledujićim uvedeni do provozu tepelná ochrana opět prístroi vypne, je třeba se obrátit na autorizovaný servis, aby poruchu odstranil.

Pozor!

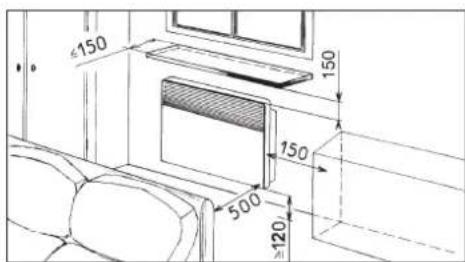

Dodržujte bezpečnostní vzdálenosti (mm) podle následujíciho obrázku.

3. Záručni podmíky

Uplatnováni nároku na poskytnuti záruky je mozné pouze v zemi, kde byl pristroj zakoupen. Obrat'te se prosím na príslušné zastoupení firmy AEG nebo na dovozce.

Montáž (elektrickou instalaci), první uvedeni do provozu a udrzbu tohoto pristroje smi provadét pouze odbornik, ktery se pri tom bude ridit timto námodem.

Vyrobce neruci za pristroje poskozené vivem nedodrženiPokynu pro montáž a provoz uvedenych v prislušnémtážním a provoznim navodu.

3.1 Zivotni prostre di a recyklace

Zadame Vás, abyste nám byli napomocni pri ochrané zivotniho prostředí. Proto odstraťte obal v souladu s platnými predpisy pro zpracovani opadu.
