NÁVOD K OBSLUZE WKL 752 AEG

Návod k obsslze a montáži

Cesky

Konwektory

1.3 Bezpečnostní predpisy 18
1.4 Udrzba 18

1. Pokyny k montáži 19

2.1 Montáz držák na stěnu 19
2.2 Upevnéni konvektoru 19
2.3 Elektrické pripojeni 20

3.Zarucni podminky 20
3.1 Zivotni prostreia recyklace 20

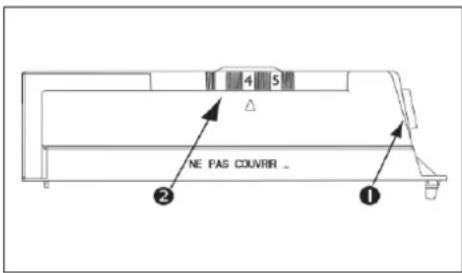

Otočenim ovladače pro nastaveni teploty (2) dolea se zapíná topení a nastavujé se teplota. Po zapnuti začne pristroj rychle a rovnoměrně vyhřivat mistnost. Vzduch vstupujé do pristroje ze spodni strany, ohřiva se, diky konvekci proudí nahoru a prěs vystupné mřížku vystupujé ven z pristroje. Pozadovanou teplotu mistnosti lze plynule nastavit mezi 6 a cca 30^ . Regulátor teploty vypné topení, jakmile je nastavená teplota mistnosti dosažena, a tato je dále udržována na konstantní hodnotě občasným

Pro stejnou teplotu ve dvou ruznych mistnostech je normalni, ze ovladace pro nastaveni teploty nemusi byt zcela shodne nastaveny. Totez plati pro dvte topna tlesa instalovan a v teze mistnosti. Aby se zarbanilo priliis vysoke spotfbe proudu pri otevrenych oknech, je nutno pristroj vypnout pomoci spinae.

1.2.1 Ochrana proti zamrznuti

Ovladač pro nastavení teploty (2) se nastaví do polohy *.

Regulator teploty automatickny prepne na rezim vytapeni, jestlze teplata mistrostiPoklesne pod cca +6^ .Dbejte na spravne stanoveni spotreby tepla vzhledem k topnemu vykonu pristroje!

1.2.2 Omezeni regulatoru teploty

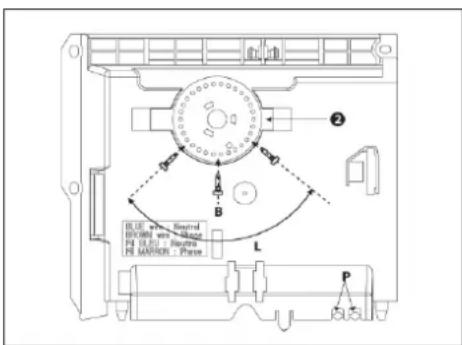

Aby se rozsah nastaveni ovladače teploty omezil na určité nastavení, je třeba uvolnit oba kolíky (3) na zadné straně spinác skřínký a na obou stranách namontovat požadované značky. Oba kolíky mohou být rovně použity pro omezení rozsahu teploty.

1.3 Bezpečnostní predpísey

Pristroj se nesmi použivat

• v prostorach, v nichž hroži nebezpeči vybuchu vzhledem k pritomnosti chemikálii, prachu, plynú nebo vyparú,
• v bezprostředni blízkosti vedeni nebo nádob, které vedou nebo obsahuji horlavé nebo vybusné látky.

Z tohoto duvo du musi byt bezpodminecn dedrozovany minimalni vzdalenosti.

V dilnach nebo jin'ych prostorach, kde se vyskytuji zplodiny, nebo kde se pracuje s Rozpoustedy a chemikaliemi, je citit zapach oleje, benzizu a podobne, muze dochazet k deletrvajicimu neprijemnemu pachu a pripadne ke zneciisteni.

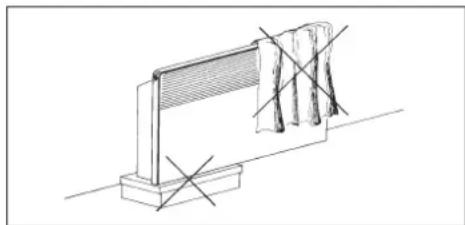

Nesmi byt omezovano volné prouděni vzduchu. Z bezpečnostnich dūvodu se proto nesmi zcela ani Častečné zakryvat horní a spodní vžduchové mřížky na pristroji, např. záclonami, kusy pradla apod. Na pristroj se rovněž nesmiPokládat zádné prěděmty nebo jezasunovat mezi pristroj a stěnu. V proudu teplého vžduchu v blizkosti topidla se nesmi nacházet zádné hořlavé prěděmty ze dřeva, papíru, textilii apod. a rovněž latky nachylné k zážehu nebo vžplanuti např. vosk, benz

V dusledku vystupu tepleho vzduchu muze, stejn jeako u vsech ostatnich topidel, dochazet k zabarveni steny.

Prace, pri nichz vznikaji vznetlive vypary, napr. priPokladani nebo lepeni parketnebo podlah z PVC nebo pri pouziti spreje na podlahy a benzinu a pod., provadejte vyhradnenepri topidle vyrazenem z provozu.

1.4 Udrzba

K Čišěni skrīne se nesmí používat záadné abrazivné nebo agresivné púsobici Čistici prostředky. Pravidelné Čišěte horní a spodní vzduchovou mřížku prístroje pomoci vysavace.

2. Pokyny k montáži

Montáž a pripojení konvektorú AEG musi provadět odborník, a to pri dodrženi těchtoPokynú k montáži.

Pokyny k montázi patří k pristroji a je třeba, aby je majitel pristroje pečlive uchovával. V pripadě změny majitele je třeba je predat nasledujicimu majiteli.

Konvektory AEG jsou elektrické primitopné prístroje, které se upevnji na stenu a jsou vchodné zejměna pro vytapěni mensich prostor, např. pracovny, kuchyně, koupelny, umyvärný apod.

Pri prvnim uvedeni pristroje do provozu docházi k vyskyt zapachu, takze je nutno zajistit dostatečné vetrání prostoru (napr. prestavení oken do vyklopené polohy).

Konvektor je dodáván como kompletní Jednotka s privodnim kabelem a vidlici. (Výjimka: WKL502 C až WKL3002 C)

Topidlo nesmi byt instalovano a nesmi se použivat bezprostředne pod sit'ovou zasuvkou!

2.1 Montáž držák na stěnu

Držák na stěnu je orientován na střed (viz obrázek a následujíci tabulku).

Müze sám sloužit jako šablona pro upevněi a pritom zajist'ovat potbrebnou vzdalenost od podlavy.

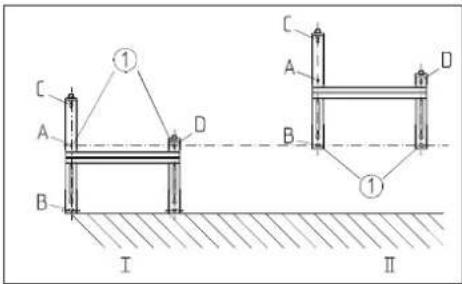

Držák na stěnu postavte na podlahu a označte polohu spodních otvorů (①), které odpovidaji otvorům A a D, na (I).

Typ WKL WKL WKL WKL WKL	WKL WKL
	502 75	2 1002 15	02 2002	2502 3002
Příkon W 500 750 1000 1500	2000 25	00 3000
Šižka mm 370 370 445 590	740 890	1036
Výška mm 450 450 450 450	450 450	450
Hloubka mm	78	78	78	78	78	78	78
s držákem na stěnu	100	100	100	100	100	100	100
Rozměr A	121 12	1 195	343 49	639 790
Hmotnostkg	4,1	4,1	4,7	6,1	7,4	8,1	10,0

Poté nadzvedněte držák na stenu nahoru, a to tak, aby otvory B v držáku na stenu byly v zákrytu s práve vyznacenými body (①).

Nyni muzete pomoci otvoru C a D v drzaku na stenu označit oba horní otvory pro upevněni na stenu (II). Poté vyvrtejte otvory, vložte hmoźinky a upevněte drzák na stenu pomoci 4 šroubú.

2.2 Upevněni konvektoru

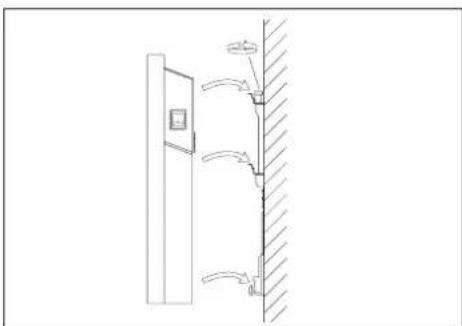

Konvektor je t'reba upevnovacimi dražkami na zadni straně pristroje soucasné zavésit na 4 závesy na držákuni na stenu a zatlačit dolu do aretované polohy. Poté je t'reba fixacné šroub (4) upevněni na stenu ve směru hodinovych ručíček dotáhnout až na doraz a tím upevněni zajistit.

Při uvolnéni konvektoru je třeba shora uvedene úkony provest v obraceném poradi.

2.3 Elektrické pripojeni

Přistroj je určen pro střidávy proudly 230 V.

Dodržujte ustanoveni VDE 0100, predpisy vašeho dodavatele elektrické energia aPokyny na vyrobnim štitku.

Elektrická bezpečnost!

Konvektory spadaji pod tfrdu ochrany II (2) a ochrany proti strikajici vode (IP24).

Uvedené napétí musi souhlasit s napétimsite. Použijte dostatečné prúžeč privodnic h vodiču. Pro priopojen je tbreva ve vzdalenosti nejmene 10 cm od topidla nainstalovat zásuvku nebo krabici propevné priopojení prístroje.

Pevně instalované elektrické vedení musi byt podle prędpisù zřizovatele vybaveno vsepolovym spinacim zařizením, které má rozevřeni kontaktu alespón 3 mm.

Je-li privodni kabel pristroje viditelne poskozen, je nutne nechat kabel vymenit vyrobcem, servisem vyrobce nebo kvalifikovanym odbornikem a zabrinit tak moznym nebezpecim.

Obecné platí:

Pri instalaci topidla v prostorach s vanou nebo sprchou je treba dodrzet stupen ochrany podle VDE 0100/DIN 57 100, cAst 701 v souladus udaji na vyrobnim stitku.

Bezpečnostní prvky

Konvektory jsou vybaveny bezpečnostnim omezovacem teploty (STB), který pri nebezpečí vypné topení. V pripadě, ze došlo k vypnuti púsobením tepelné ochrany, je nutno odstranit príčinu (napiř. zakrytý vystupni otvor).

Po několika minutách chlazováni se prístroi opět uvede do provozu. jestlíze pri následujicím uvedeni do provozu tepelná ochrana opět prístroi vypne, je třeba se obrátit na autorizovaný servis, aby poruchu odstranil.

Pozor!

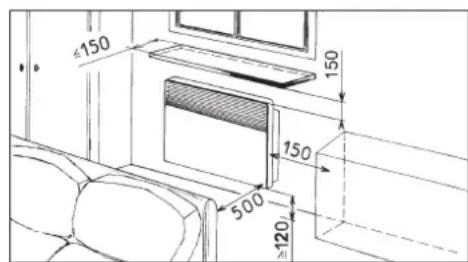

Dodržujte bezpečnostní vzdálenosti (mm) podle následujíciho obrázku.

3. Záručni podmíky

Uplatnováni nároku na poskytnuti záruky je mozné pouze v zemi, kde byl pristroj zakoupen. Obratte se prosím na príslušné zastoupení firmy AEG nebo na dovozce.

Montáž (elektrickou instalaci), první uvedeni do provozu a udrzbu tohoto pristroje smi provadét pouze odbornik, ktery se pri tom bude ridit timto námodem.

Vyrobce neruci za pristroje poskozené vlivem nedodrženiPokynu pro montáž a provoz uvedenych v prislušném montáznim a provozním navodu.

3.1 Životné prostředí a recyklace

Zádáme Vás, abyste nám byli napomocni pri ochraněživotniho prostřédi. Proto odstrańte obal v souladus platnymi prédpisy pro zpracovani odpadu.
