NÁVOD K OBSLUZE KD49XE8005 SONY

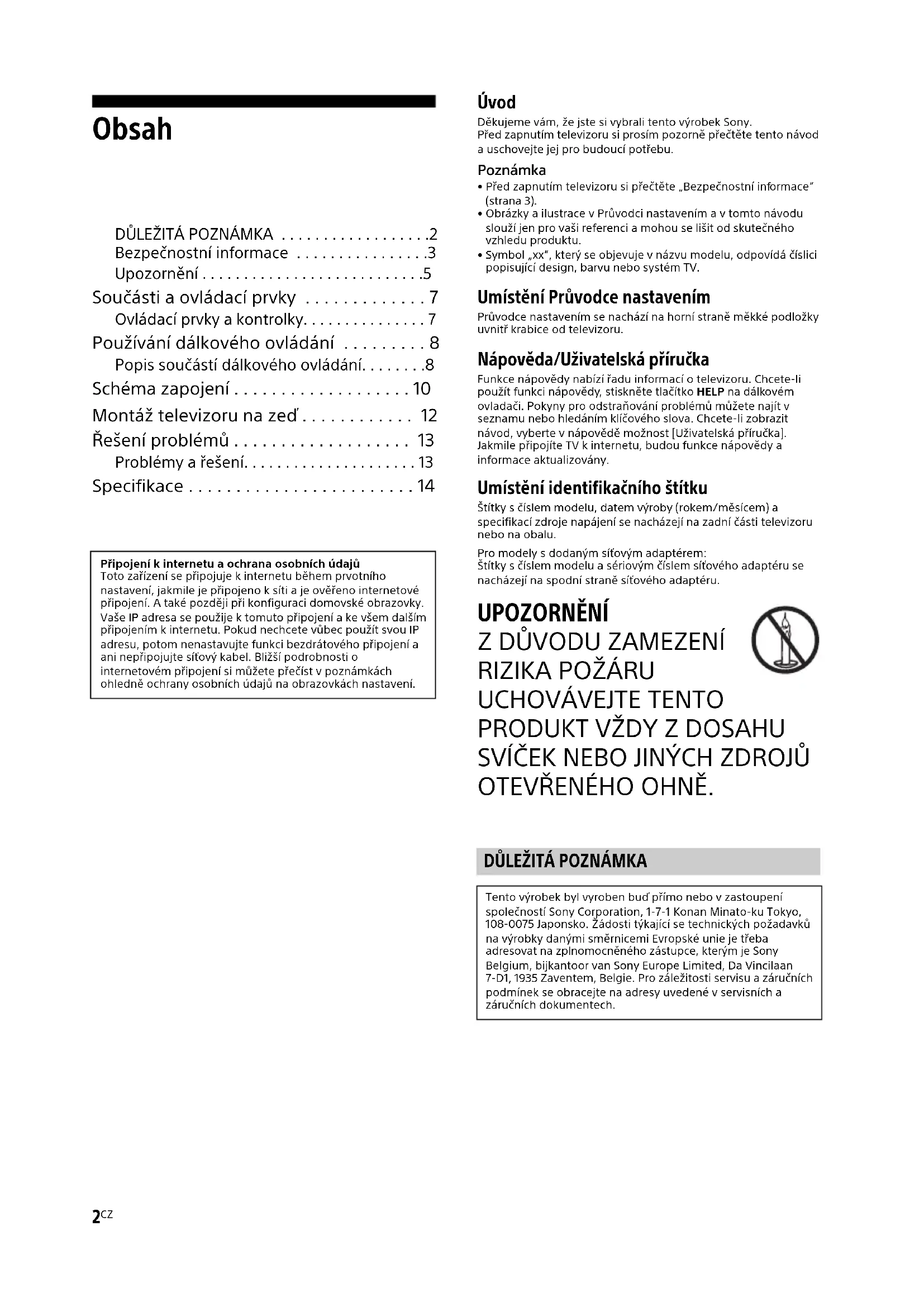

DŮLEŽITÁ POZNÁMKA . . . . . . . . . . . . . . . . . .2

• Bezpečnostní informace p. 3
• Upozornění p. 5
• Součásti a ovládací prvky p. 7
• Ovládací prvky a kontrolky p. 7
• Používání dálkového ovládání p. 8
• Popis součástí dálkového ovládání p. 8
• Schéma zapojení p. 10
• Montáž televizoru na zeď p. 12
• Řešení problémů p. 13
• Problémy a řešení p. 13
• Specifikace Úvod Děkujeme vám, že jste si vybrali tento výrobek Sony. Před zapnutím televizoru si prosím pozorně přečtěte tento návod a uschovejte jej pro budoucí potřebu.Poznámka p. 14

• Před zapnutím televizoru si přečtěte „Bezpečnostní informace“ (strana 3). • Obrázky a ilustrace v Průvodci nastavením a v tomto návodu slouží jen pro vaši referenci a mohou se lišit od skutečného vzhledu produktu.• Symbol „xx“, který se objevuje v názvu modelu, odpovídá číslici popisující design, barvu nebo systém TV. Umístění Průvodce nastavením Průvodce nastavením se nachází na horní straně měkké podložky uvnitř krabice od televizoru. Nápověda/Uživatelská příručka Funkce nápovědy nabízí řadu informací o televizoru. Chcete-li použít funkci nápovědy, stiskněte tlačítko HELP na dálkovém ovladači. Pokyny pro odstraňování problémů můžete najít v seznamu nebo hledáním klíčového slova. Chcete-li zobrazit návod, vyberte v nápovědě možnost [Uživatelská příručka]. Jakmile připojíte TV k internetu, budou funkce nápovědy a informace aktualizovány. Umístění identifikačního štítku Štítky s číslem modelu, datem výroby (rokem/měsícem) a specifikací zdroje napájení se nacházejí na zadní části televizoru nebo na obalu.Pro modely s dodaným síťovým adaptérem:Štítky s číslem modelu a sériovým číslem síťového adaptéru se nacházejí na spodní straně síťového adaptéru. UPOZORNĚNÍ

Tento výrobek byl vyroben buď přímo nebo v zastoupení společností Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japonsko. Žádosti týkající se technických požadavků na výrobky danými směrnicemi Evropské unie je třeba adresovat na zplnomocněného zástupce, kterým je Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belgie. Pro záležitosti servisu a záručních podmínek se obracejte na adresy uvedené v servisních a záručních dokumentech.Připojení k internetu a ochrana osobních údajůToto zařízení se připojuje k internetu během prvotního nastavení, jakmile je připojeno k síti a je ověřeno internetové připojení. A také později při konfiguraci domovské obrazovky. Vaše IP adresa se použije k tomuto připojení a ke všem dalším připojením k internetu. Pokud nechcete vůbec použít svou IP adresu, potom nenastavujte funkci bezdrátového připojení a ani nepřipojujte síťový kabel. Bližší podrobnosti o internetovém připojení si můžete přečíst v poznámkách ohledně ochrany osobních údajů na obrazovkách nastavení.3

Poznámka k bezdrátovému signálul Sony Corporation tímto prohlašuje, že tento výrobek je ve shodě se základními požadavky a dalšími příslušnými ustanoveními směrnice 1999/5/ES. Podrobnosti lze získat na následující URL: http://www.compliance.sony.de/ Upozornění pro zákazníky: následující informace se vztahují pouze na přístroje prodávané v zemích podléhajících směrnicím EU. Bezdrátový televizní systém může být provozován v následujících zemích: AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo Toto vybavení může být použito v ostatních neevropských zemích. Toto rádiové zařízení lze používat v EU, aniž by porušovalo platné požadavky na využití rádiového spektra. UPOZORNĚNÍ Baterie nesmí být vystaveny přílišnému horku, například slunečnímu světlu, ohni a podobně. Televizor nikdy neumísťujte na nestabilní místo. Televizor by mohl spadnout a způsobit vážné poranění či zabití osob. Mnoha zraněním, zejména dětí, lze předejít dodržením jednoduchých opatření, např.: Používejte pouze skříňky a podstavce doporučené výrobcem televizoru. Používejte pouze nábytek, který zajistí bezpečnou oporu televizoru. Zajistěte, aby televizor nepřesahoval přes okraj nosného nábytku. Neumísťujte televizor na vysoký nábytek (například skříně nebo knihovny) bez ukotvení nábytku a televizoru k vhodné opoře. Neumísťujte televizor na textilie nebo jiné materiály, které mohou být umístěny mezi televizorem a nábytkem. Vysvětlete dětem nebezpečí lezení na nábytek za účelem dosáhnutí na televizor nebo jeho ovládání. Pokud si stávající televizor ponecháváte a přemísťujete jej, použijte stejná pravidla, jako jsou uvedena výše. Instalace/Nastavení Televizor instalujte a používejte podle následujících pokynů, zabráníte tak nebezpečí požáru, úrazu elektrickým proudem nebo poškození anebo zranění. Instalace

• Televizor musí být instalován v blízkosti snadno přístupné zásuvky.

• Položte TV na stabilní, vodorovný povrch, aby přístroj nespadl a nedošlo k poranění osob nebo poškození majetku.

• Televizor nainstalujte na místo, kde za něj nebude možné zatáhnout, zatlačit na něj nebo ho shodit.

• Televizor nainstalujte tak, aby stolní stojan televizoru nepřečníval z podstavce televizoru (není součástí dodávky). Pokud by stolní stojan přečníval z podstavce televizoru, mohl by se televizor překlopit, spadnout a mohlo by tak dojít ke zranění osob nebo k poškození televizoru.

• Montáž TV na stěnu smí provádět pouze kvalifikovaný servisní personál.

• Z bezpečnostních důvodů důrazně doporučujeme používání příslušenství Sony včetně: Nástěnný držák SU-WL450

• Když k TV připevňujete nástěnný držák, použijte šrouby dodané s nástěnným držákem. Dodané šrouby jsou navrženy k použití, jak je vyznačeno na obrázku, měřeno od montážního povrchu nástěnného držáku. Průměr a délka šroubů se liší podle modelu nástěnného montážního rámu. Použití jiných šroubů může mít za následek vnitřní poškození televizoru nebo způsobit jeho pád apod. Přeprava

• Před přemístěním televizoru odpojte všechny kabely.

• K přenosu velkého televizoru jsou nutné dvě nebo tři osoby.

• Když přenášíte TV v rukou, držte jej, jak je znázorněno níže. Netlačte na LCD panel a rám okolo obrazovky.

• Při zdvihnutí TV pevně držte za spodní stranu.

• Při přenášení televizoru dbejte na to, aby do ničeho nenarazil, nebo nadměrné nevibroval.

• Jestliže vezete televizor do opravy, nebo ho stěhujete, vždy ho zabalte do originální krabice a obalového materiálu. Bezpečnostní informace Šroub (M6) Nástěnný držák 8 mm - 12 mm Zadní kryt TV4

• Nikdy nezakrývejte větrací otvory, ani nic nezasunujte do skříně televizoru.

• Okolo televizoru ponechte volný prostor jako na níže uvedeném obrázku.

• Důrazně doporučujeme použití nástěnného montážního rámu Sony, který zajišt’uje dostatečnou cirkulaci vzduchu. Instalace na stěně Instalace se stojanem

• K zajištění správného větrání a zabránění usazování nečistot a prachu: Nepokládejte televizor na plocho, neinstalujte ho obráceně, zadní částí dopředu nebo z boku. Neumísťujte televizor na polici, kobereček, postel nebo do skříně. Nezakrývejte televizor látkami jako záclonami, ani různými předměty, např. novinami. Neinstalujte televizor tak, jak je uvedeno na obrázku. Síťový kabel Se síťovým kabelem a zástrčkou zacházejte podle následujících pokynů, aby nedošlo k požáru, úrazu elektrickým proudem, poškození anebo zranění. Používejte pouze síťové kabely Sony, nikoli kabely jiných dodavatelů. Zasuňte zástrčku úplně do síťové zásuvky. Televizor používejte pouze v elektrické síti 220 V - 240 V stř. Při pokládání kabelů nezapomeňte vytáhnout z bezpečnostních důvodů síťový kabel ze zásuvky a zkontrolujte, zda jste o kabely nezachytili nohama. Před prací na televizoru nebo před jeho stěhováním vytáhněte síťový kabel ze zásuvky. Síťový kabel musí být instalovaný v dostatečné vzdálenosti od tepelných zdrojů. Síťový kabel pravidelně vytáhněte ze zásuvky a vyčistěte ho. Pokud je zástrčka zaprášená a hromadí se na ní vlhkost, může se zhoršit její izolace a způsobit požár. Poznámka

• Dodávaný síťový kabel nepoužívejte pro žádné jiné zařízení.

• Síťový kabel nesmí být nadměrně stlačený, ohnutý nebo zkroucený. Mohlo by dojít k poškození izolace nebo vodičů.

• Síťový kabel žádným způsobem neupravujte.

• Na síťový kabel nestavte nic těžkého.

• Při odpojování síťového kabelu ze zásuvky netahejte za síťový kabel.

• K jedné přívodní zásuvce nepřipojujte příliš mnoho spotřebičů.

• Nepoužívejte uvolněné elektrické zásuvky. POZNÁMKA K SÍŤOVÉMU ADAPTÉRU (pouze modely s dodaným síťovým adaptérem) Upozornění Abyste omezili nebezpečí požáru nebo úrazu elektrickým proudem, nevystavujte tento přístroj dešti ani vlhkosti. Abyste zabránili požáru nebo úrazu elektrickým proudem, nestavte na zařízení nádoby naplněné tekutinami, například vázy. Zařízení neumísťujte do uzavřených prostor, například do knihoven a podobně.

• Síťová zásuvka se musí nacházet nedaleko přístroje a musí být snadno přístupná.

• Použijte dodaný napájecí adaptér a napájecí kabel.

• Nepoužívejte jiné napájecí adaptéry. Mohlo by dojít k poruše.

• Zapojte napájecí adaptér do snadno přístupné síťové zásuvky.

• Neobtáčejte napájecí kabel kolem napájecího adaptéru. Mohlo by dojít k přerušení vnitřního vodiče a/nebo k poruše přijímače.

• Nedotýkejte se napájecího adaptéru mokrýma rukama.

• Pokud u napájecího adaptéru zaznamenáte neobvyklé jevy, ihned jej odpojte od síťové zásuvky.

• Přístroj není odpojen od zdroje elektrické energie, dokud je připojen k síťové zásuvce, a to ani pokud byl přístroj samotný vypnut.

• Protože se napájecí adaptér při dlouhodobém používání zahřívá, může být na dotek teplý. Zakázané použití Neinstalujte, ani nepoužívejte televizor v dále uvedených místech, prostředích, nebo situacích, protože televizor by mohl špatně fungovat, nebo by mohl způsobit požár, úraz elektrickým proudem nebo poškození majetku anebo zranění. Umístění:

• Venkovní prostor (na přímém slunečním svitu), na mořském břehu, lodi nebo jiném plavidle, v autě, v lékařských zařízeních, nestabilní umístění, v blízkosti vody, na dešti, ve vlhku nebo kouři. Prostředí:

• Horká, vlhká nebo nadměrně prašná místa; místa, na která se může dostat hmyz; tam, kde by mohl být televizor vystaven mechanickým vibracím, v blízkosti hořlavých předmětů (svíček apod.). Na televizor nesmí nic kapat nebo stříkat, ani na něm nesmí stát předměty naplněné tekutinami, jako např. vázy. 8 mm - 12 mm Šroub (není součástí dodávky) Šroub (není součástí dodávky) Šňůra (není součástí dodávky) 1,5 N·m/1,5 N·m {15 kgf·cm} 30 cm 10 cm 10 cm 10 cm Okolo televizoru ponechte nejméně takto veliký volný prostor. 30 cm 10 cm 10 cm Okolo televizoru ponechte nejméně takto veliký volný prostor. 6 cm Cirkulace vzduchu je zablokovaná. Stěna Stěna5

• Nepoužívejte, máte-li vlhké ruce, je-li odstraněna skříň televizoru nebo s příslušenstvím, které výrobce nedoporučil. Během bouřky s blesky odpojte TV od síťové zásuvky a antény.

• Instalovat televizor tak, aby vyčníval do volného prostoru. Mohlo by dojít ke zranění nebo k poškození televizoru, kdyby do něj narazil člověk nebo nějaký předmět.

• Umísťovat televizor do vlhkých nebo prašných prostor nebo do místnosti s mastným kouřem nebo párou (blízko kuchyňských desek nebo zvlhčovačů vzduchu). Mohlo by dojít k požáru, úrazu elektrickým proudem nebo k deformaci.

• Instalovat televizor v místech vystavených extrémním teplotám, například na přímém slunečním světle, v blízkosti radiátoru nebo větráku topení. Televizor by se v takovém prostředí mohl přehřát, což by mohlo vést k deformaci a/nebo poruše televizoru.

• Je-li televizor umístěn v převlékárně veřejných lázní nebo u horkých pramenů, může dojít k poškození televizoru působením síry ve vzduchu apod.

• Pro co nejlepší kvalitu obrazu nevystavujte obrazovku přímému světlu nebo slunečnímu světlu.

• Nepřemísťujte televizor z chladného místa do tepla. Náhlé změny pokojové teploty by mohly způsobit kondenzaci vlhkosti. Televizor by potom mohl ukazovat nekvalitní obraz a/nebo nekvalitní barvy. Pokud by k tomu došlo, nechte vlhkost zcela odpařit, než televizor spustíte. Poškozené díly:

• Na televizor nic neházejte. Sklo na obrazovce se může poškodit a způsobit vážný úraz.

• Jestliže povrch televizoru praskne, nedotýkejte se ho a nejprve vytáhněte kabel ze zásuvky. Jinak by mohlo dojít k úrazu elektrickým proudem. Když televizor nepoužíváte

• Jestliže televizor nebudete několik dní používat, odpojte ho z bezpečnostních důvodů a kvůli ochraně životního prostředí od sítě.

• Pokud televizor jen vypnete, není odpojený od napájecí sítě; k úplnému odpojení od sítě vytáhněte proto zástrčku ze zásuvky.

• Některé TV jsou vybaveny funkcemi, které ke správnému fungování vyžadují ponechání TV v pohotovostním stavu. Pro děti

• Nedovolte dětem, aby na televizor lezly.

• Příslušenství malých rozměrů uschovejte mimo dosah dětí, aby ho nemohly omylem spolknout. Pokud dojde k následujícímu problému... Pokud dojde k následujícímu problému, vypněte televizor a okamžitě vytáhněte přívodní kabel ze zásuvky. Požádejte svého prodejce nebo servisní středisko Sony o prohlídku televizoru kvalifikovaným servisním technikem. Když: Přívodní kabel je poškozený. Síťová zásuvka je uvolněná. Televizor je poškozený pádem na zem, nárazem nebo tím, že na něj něco spadlo. Otvory skříně propadl nějaký předmět, nebo se do něj vylila nějaká tekutina. O teplotě LCD TV Když LCD TV používáte po delší časové období, může se okolí panelu zahřát. Když se ho dotknete rukou, může být na dotek horký. Sledování televizoru

• Televizor sledujte za mírného osvětlení, protože sledování televizoru při slabém světle nebo po dlouhou dobu namáhá oči.

• Používáte-li sluchátka, nastavte hlasitost tak, aby zvuk nebyl příliš silný, protože byste si mohli poškodit sluch. LCD obrazovka

• I když je LCD obrazovka vyrobena vysoce přesnou technologií a 99,99 % nebo více pixelů funguje správně, mohou se trvale objevovat černé nebo jasné světelné body (červené, modré nebo zelené). Je to způsobeno strukturálními vlastnostmi LCD obrazovky a nejedná se o závadu.

• Netlačte na přední filtr, ani po něm neškrábejte, a na horní plochu televizoru nepokládejte žádné předměty. Obraz by pak mohl být nerovnoměrný nebo by se LCD obrazovka mohla poškodit.

• Budete-li televizor používat na chladném místě, může se v obraze zobrazit skvrna, nebo obraz ztmavne. Nejde o poruchu televizoru. Tento jev po zvýšení okolní teploty zmizí.

• Při nepřetržitém zobrazení statických obrazů může dojít ke vzniku „duchů“. Po chvíli by se měl tento stav zlepšit.

• Během provozu televizoru se obrazovka i skříň přístroje zahřívají. Neznamená to ale funkční poruchu televizoru.

• LCD obrazovka obsahuje malé množství tekutých krystalů. Při její likvidaci se řiďte místními nařízeními a předpisy. Zacházení s povrchem obrazovky/skříňky televizoru a jeho čištění Před čištěním se ujistěte, že jste televizor odpojili vytažením kabelu ze zásuvky. Abyste předešli zhoršení stavu materiálu nebo svrchní vrstvy obrazovky, dodržujte následující opatření.

• Prach z povrchu obrazovky/skříňky opatrně stírejte měkkým hadříkem. Nepodaří-li se prach takto odstranit, setřete jej jemným hadříkem mírně navlhčeným slabým roztokem rozředěného čisticího prostředku.

• Nikdy nestříkejte vodu ani mycí prostředky přímo na televizor. Mohla by stéct do spodní části obrazovky nebo vnějších částí, dostat se tak do televizoru a televizor tak poškodit.

• Nikdy nepoužívejte jakýkoli typ drsné houbičky, zásadité/kyselé čisticí prostředky, brusné prášky ani těkavá rozpouštědla jako alkohol, benzen nebo insekticidy. Při použití těchto materiálů nebo při delším kontaktu s pryžovými nebo vinylovými materiály může dojít k poškození povrchu obrazovky a materiálu skříňky.

• Nedotýkejte se TV, pokud máte na rukou jakoukoliv chemickou látku, jako je například ruční krém nebo ochranný opalovací krém.

• K zajištění správného větrání doporučujeme pravidelné vysávání větracích otvorů.

• Je-li třeba seřídit úhel televizoru, pohybujte televizorem pomalu tak, aby nespadl nebo nesklouzl ze stojanu. Volitelné zařízení

• Volitelná zařízení nebo jiná zařízení vysílající elektromagnetické záření neinstalujte příliš blízko televizoru. Jinak by mohlo dojít ke zkreslení obrazu anebo šumu.

• Tento produkt byl testován a shledán vhodným limitům stanoveným směrnicí EMC při použití připojovacích kabelů kratších než 3 metry.

• Tento produkt byl testován a shledán vhodným limitům stanoveným směrnicí EMC při použití RF kabelů kratších než 30 metrů pro pozemní/satelitní/CATV terminál. Upozornění6

D:\SONY TV\SY17_KF_EU_RG_121\Group_KF_EU_RG_121\4684583121\4684583121\13_4684583121_CZ\010 COVTOC_CZ.fm masterpage: Left KD-55XE83xx / 55XE80xx / 49XE83xx / 49XE80xx / 43XE83xx / 43XE80xx / FW-55XE80xx / 49XE80xx / 43XE80xx 4-684-583-12(1) Doporučení pro zásuvku typu „F“ Přesah vnitřního drátu v přípojce musí být méně než 1,5 mm. Bezdrátová funkce jednotky

• Nepoužívejte toto zařízení v blízkosti lékařských přístrojů (kardiostimulátorů apod.), jinak by lékařský přístroj nemusel fungovat správně.

• I když tato jednotka vysílá/přijímá zakódované signály, buďte opatrní na neautorizovaný příjem. Za výsledné problémy neneseme zodpovědnost.

• Toto zařízení musí být instalováno a používáno tak, aby mezi anténou tohoto zařízení a lidskými těly byla zachována vzdálenost alespoň 20 cm. Upozornění na manipulaci s dálkovým ovladačem

• Při vkládání baterií dodržte správnou polaritu.

• Nepoužívejte různé typy baterií, ani nemíchejte současně staré a nové baterie.

• Baterie likvidujte způsobem, který chrání životní prostředí. V některých oblastech je nutné likvidovat baterie podle předpisů. Informujte se prosím u příslušných úřadů.

• S dálkovým ovladačem zacházejte opatrně. Nepouštějte ho na zem, nešlapte po něm, ani na něj nestříkejte žádnou tekutinu.

• Neukládejte dálkový ovladač na místo v blízkosti tepelných zdrojů, nebo na místo vystavené působení přímého slunečního svitu, nebo do vlhké místnosti. Likvidace televizoru Likvidace nepotřebného elektrického a elektronického zařízení (platné v Evropské unii a dalších evropských státech uplatňujících oddělený systém sběru) Tento symbol umístěný na výrobku nebo jeho balení upozorňuje, že by s výrobkem po ukončení jeho životnosti nemělo být nakládáno jako s běžným odpadem z domácnosti. Je nutné ho odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním dopadům na životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací výrobku. Recyklováním materiálů, z nichž je vyroben, pomůžete ochránit přírodní zdroje. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního obecního úřadu, podniku pro likvidaci domovních odpadů nebo v obchodě, kde jste výrobek zakoupili. Nakládání s nepotřebnými bateriemi (platí v Evropské unii a dalších evropských státech využívajících systém odděleného sběru) Tento symbol umístěný na baterii nebo na jejím obalu upozorňuje, že s baterií opatřenou tímto označením by se nemělo nakládat jako s běžným domácím odpadem. Symbol nacházející se na určitých typech baterii může být použit v kombinaci s chemickou značkou. Značky pro rtuť (Hg) nebo olovo (Pb) se použijí, pokud baterie obsahuje více než 0,0005 % rtuti nebo 0,004 % olova. Správným nakládáním s těmito nepotřebnými bateriemi pomůžete zabránit možným negativním dopadům na životní prostředí a lidské zdraví, k nímž by mohlo docházet v případech nevhodného zacházení s vyřazenými bateriemi. Materiálová recyklace pomůže chránit přírodní zdroje. V případě, že výrobek z důvodů bezpečnosti, funkce nebo uchování dat vyžaduje trvalé spojení s vloženou baterií, je třeba, aby takovouto baterii vyjmul z přístroje pouze kvalifikovaný personál. K tomu, aby s baterií bylo správně naloženo, předejte výrobek, který je na konci své životnosti na místo, jenž je určené ke sběru elektrických a elektronických zařízení za účelem jejich recyklace. Pokud jde o ostatní baterie, prosím, nahlédněte do té části návodu k obsluze, která popisuje bezpečné vyjmutí baterie z výrobku. Nepotřebnou baterii odevzdejte k recyklaci na příslušné sběrné místo. Pro podrobnější informace o recyklaci tohoto výrobku či baterii kontaktujte, prosím, místní obecní úřad, podnik zabezpečující místní odpadové hospodářství nebo prodejnu, kde jste výrobek zakoupili. Max. 1,5 mm (Referenční ilustrace pro zásuvku typu F) Max. 7 mm7

Součásti a ovládací prvky (Napájení) /+/- Při vypnuté TV, stisknutím zapněte. Při zapnuté TV, Stiskněte a podržte pro vypnutí.Stiskněte tlačítko opakovaně pro změnu funkce, poté stiskněte tlačítko + nebo – pro:• Nastavení hlasitosti.• Výběr kanálu.• Výběr zdroje vstupu TV. Čidlo dálkového ovládání* / Světelné čidlo* / Osvětlení LED Osvětlení LED svítí nebo bliká podle stavu TV. Více informací naleznete v dokumentu Uživatelská příručka.* Do blízkosti čidla neumisťujte žádné předměty. Ovládací prvky a kontrolky

D:\SONY TV\SY17_KF_EU_RG_121\Group_KF_EU_RG_121\4684583121\4684583121\13_4684583121_CZ\03 0ADD_CZ.fm masterpage: Left KD-55XE83xx / 55XE80xx / 49XE83xx / 49XE80xx / 43XE83xx / 43XE80xx / FW-55XE80xx / 49XE80xx / 43XE80xx 4-684-583-12(1) Používání dálkového ovládání Tvar, umístění, dostupnost a funkce tlačítek dálkového ovladače se může lišit v závislosti na zemi, oblasti nebo modelu televizoru. / (Volba vstupu/přidržení textu) V režimu TV: Zobrazte a zvolte vstupní zdroj.V textovém režimu: Přidržte aktuální stránku. (Mikrofon) Používání hlasové funkce. (např. vyhledávání různého obsahu pomocí hlasu.) (Pohotovostní režim TV) TV zapněte nebo vypněte (pohotovostní režim). DIGITAL/ANALOG Přepínejte mezi digitálním a analogovým režimem. TV/RADIO Přepínejte mezi vysíláním TV a RADIO. SYNC MENU Zobrazte nabídku BRAVIA Sync. EXIT Návrat na předchozí obrazovku nebo ukončení nabídky. Když je k dispozici služba interaktivní aplikace, stisknutím službu ukončíte. Popis součástí dálkového ovládání

Číselná tlačítka / (Informace/Odhalení textu) Zobrazte informace. (Text) Zobrazte textové informace. Google Play Přístup k online službě „Google Play“. NETFLIX (Pouze v některých regionech, zemích/TV modelech) Otevřete online službu „NETFLIX“. Barevná tlačítka Vykonejte příslušnou funkci platnou v daný okamžik. ACTION MENU Zobrazí seznam kontextových funkcí.

• Přepnutí na kanál TV nebo na vstup z jiných aplikací.

• Zapněte televizor pro zobrazení kanálu TV nebo vstupu. GUIDE/ Zobrazte digitálního průvodce programy. BACK/ Návrat na předchozí obrazovku. HOME Zobrazte výchozí nabídku TV. DISCOVER Vyvolejte obsahovou lištu pro vyhledávání obsahu. //// (Výběr položky/Zadání) +/– (Hlasitost) Upravte hlasitost. (Skok) Přeskakujte mezi dvěma kanály nebo vstupy. TV střídavě přepíná mezi aktuálním kanálem nebo vstupem a posledním zvoleným kanálem nebo vstupem. (Ztlumení) Ztlumte zvuk. Dalším stisknutím bude zvuk obnoven. PROG +/–// V režimu TV: Zvolte kanál. V textovém režimu: Zvolte následující () nebo předchozí () stránku. AUDIO Změňte jazyk pro právě sledovaný program.

Ovládejte mediální obsah na TV a na připojeném zařízení kompatibilním s funkcí BRAVIA Sync. (Nastavení titulků) Zapněte nebo vypněte titulky (pokud je funkce k dispozici). HELP Zobrazte nabídku nápovědy. Přístup k Uživatelské příručce. REC Nahrajte aktuální program pomocí funkce nahrávání na USB HDD. TITLE LIST Zobrazte název titulů.10

D:\SONY TV\SY17_KF_EU_RG_121\Group_KF_EU_RG_121\4684583121\4684583121\13_4684583121_CZ\03 0ADD_CZ.fm masterpage: Left KD-55XE83xx / 55XE80xx / 49XE83xx / 49XE80xx / 43XE83xx / 43XE80xx / FW-55XE80xx / 49XE80xx / 43XE80xx 4-684-583-12(1) Schéma zapojení Více informací o připojeních naleznete v dokumentu Uživatelská příručka po stisknutí tlačítka HELP na dálkovém ovládání.

< 14 mm < 14 mm Sluchátka, domácí audio systém, subwooferDigitální fotoaparát, videokamera, úložné médium USB Domácí audio systém se zařízením ARC/HDMIKabel, anténa, zařízení Set Top BoxDomácí audio systém se vstupem Optical AudioDVD přehrávač s komponentním výstupemZařízení HDMI SměrovačZařízení HDMIVideorekordér, video herní zařízení, DVD přehrávač, videokamera DVC, zařízení Set Top Box* Videorekordér, video herní zařízení, DVD přehrávač, videokamera DVCIR BlasterSatelitModul podmíněného přístupu11

• Chcete-li poslouchat zvuk TV prostřednictvím připojeného příslušenství, stiskněte tlačítko HOME. Zvolte [Nastavení] t [Zvuk] t [Výstup pro sluchátka/Audio výstup], potom zvolte požadovanou položku. HDMI IN 1/2/3/4

• Pokud připojujete digitální audio systém, který je kompatibilní s technologií Audio Return Channel (ARC), použijte HDMI IN 3. Jinak je zapotřebí použít další připojení pomocí DIGITAL AUDIO OUT (OPTICAL).

CAM (Modul podmíněného přístupu)

• Poskytuje přístup k placeným TV službám. Další podrobnosti najdete v uživatelské příručce dodané s modulem CAM.

• Nevkládejte smart kartu přímo do slotu CAM vašeho TV. Karta musí být vložena do modulu podmíněného přístupu dodaného autorizovaným prodejcem.

• CAM není v některých zemích/oblastech podporován. Dostupnost ověřte u autorizovaného prodejce.

• Když po používání internetového videa přepnete na digitální program, může se zobrazit zpráva CAM.

• Při připojení velkého zařízení USB může toto zařízení překážet ostatním připojeným zařízením vedle něj.

• Při připojování velkého zařízení USB toto zařízení připojte ke konektoru USB 1. (Vstup RF), (Satelitní vstup)

• Připojení pro pozemní/kabelové vysílání a satelit. AV IN 1

• Pro kompozitní připojení použijte analogový prodlužovací kabel (není součástí dodávky).

*1 Když připojujete monofonní zařízení, připojte je k audio konektoru L (MONO). *2 Pro externí zařízení, které má pouze výstup SCART AV OUT, použijte adaptér SCART-RCA. *3 Pouze pro některé oblasti/země/modely televizoru. < 21 mm < 12 mm 3,5 mm 1: L 2: Video 3: Zemění 4: P

D:\SONY TV\SY17_KF_EU_RG_121\Group_KF_EU_RG_121\4684583121\4684583121\13_4684583121_CZ\03 0ADD_CZ.fm masterpage: Left KD-55XE83xx / 55XE80xx / 49XE83xx / 49XE80xx / 43XE83xx / 43XE80xx / FW-55XE80xx / 49XE80xx / 43XE80xx 4-684-583-12(1) Montáž televizoru na zeď Tento návod k použití televizoru popisuje pouze kroky přípravy montáže televizoru před její samotnou montáží na zeď. Pro zákazníky: Společnost Sony za účelem ochrany produktu a z důvodů bezpečnosti důrazně doporučuje, aby instalaci televizoru provedl prodejce Sony nebo autorizovaný dodavatel. Nepokoušejte se o jeho instalaci sami. Pro prodejce a dodavatele Sony: Během instalace, pravidelné údržby a prohlídek výrobku důsledně dbejte na bezpečnost. K instalaci TV na stěnu použijte nástěnný držák SU-WL450 (není součástí dodávky). Při montáži nástěnného držáku také nahlédněte do Návodu k použití a do Instalační příručky dodané s nástěnným držákem. Poznámka• Vyšroubované šrouby uschovejte na bezpečném místě mimo dosah dětí. Pokyny pro montáž vašeho modelu televizoru na nástěnný držák najdete na této webové adrese: www.sony.eu/tv/wall-mount-bracket-manual Odpojení stolního stojanu od televizoru Instalace tohoto produktu vyžaduje dostatečné zkušenosti, zejména pak pro posouzení, zda zeď unese váhu televizoru. Připevnění tohoto produktu na zeď byste měli svěřit prodejcům Sony nebo autorizovaným dodavatelům a během instalace věnovat patřičnou pozornost bezpečnosti. Společnost Sony nenese žádnou odpovědnost za poškození nebo zranění způsobené nesprávnou manipulací nebo instalací. Pouze modely KD-55XE83xx/55XE80xx, FW-55XE80xx Pouze modely KD-49/43XE83xx, KD-49/43XE80xx, FW-49/43XE80xx13

Řešení problémů Při obecném řešení problémů, jako jsou černá obrazovka, nehrající zvuk, nehybný obraz, nereagující televizor nebo ztráta sítě, postupujte následovně. 1 Vypněte a znovu zapněte televizor stisknutím tlačítka napájení na dálkovém ovládání, dokud se nezobrazí zpráva. Televizor se restartuje. Pokud se televizor neobnoví, zkuste jej odpojit od zdroje napájení po dobu dvou minut a pak jej znovu zapojte. 2 Více informací naleznete v nabídce nápovědy po stisknutí tlačítka HELP na dálkovém ovládání. 3 Připojte televizor k internetu a aktualizujte software. 4 Navštivte internetové stránky podpory Sony (informace naleznete na zadní straně dokumentu). Když se zobrazí zpráva [Kdispozici je nová aktualizace systémového softwaru...]. Společnost Sony důrazně doporučuje aktualizovat software televizoru výběrem možnosti [Aktualiz. nyní]. Tyto aktualizace softwaru zlepšují výkon televizoru nebo přidávají nové funkce. Během aktualizace softwaru se objeví následující obrazovka [Updating…] (Aktualizace…) a bude blikat LED kontrolka. Během aktualizace softwaru neodpojujte napájecí kabel. Pokud byste tak učinili, nemusela by být aktualizace softwaru zcela dokončena, což by mohlo způsobit poruchu softwaru. Aktualizace softwaru mohou trvat až 15 minut. Když televizor odpojíte, je možné, že televizor nebude možné nějakou dobu zapnout, i když stisknete tlačítko napájení na dálkovém ovladači nebo na televizoru. Inicializace systému nějakou dobu trvá. Počkejte přibližně jednu minutu, potom to zkuste znovu. Problémy a řešení Když LED kontrolka bliká červeně. Spočítejte, kolikrát zabliká (časový interval je 3 sekundy). Resetujte televizor odpojením od zdroje napájení po dobu dvou minut, potom televizor zapněte. Pokud problém přetrvává, odpojte televizor od zdroje napájení a obraťte se na svého prodejce nebo na servisní středisko Sony, přičemž uveďte, kolikrát LED kontrolka blikala. Nelze přijímat služby pozemního/kabelového vysílání. Zkontrolujte anténní/kabelové připojení a nastavení zesilovače. Stisknutím tlačítka DIGITAL/ANALOG na dálkovém ovladači zvolte pozemní/kabelové vysílání. Pokud se služba vysílání nezobrazuje, stiskněte tlačítko TV a poté DIGITAL/ANALOG. Pokud je v okolí vysílán velmi silný signál, signál pozemního vysílání může být potlačen. Nastavte [LNA (K. ---)] na [Vyp] při ladění digitálních programů. Když se přestěhujete do nového domu nebo bytu nebo když chcete přijímat nové služby, příslušné služby vyhledejte výběrem položky [Digitální ladění]. Nelze přijímat služby satelitního vysílání. Zkontrolujte připojení satelitního kabelu. Když se zobrazí zpráva [Žádný signál. Detekováno přetížení LNB...], odpojte televizor od zdroje napájení. Potom se ujistěte, že satelitní kabel není poškozený a že vedení satelitního signálu není zkratováno v satelitním konektoru. Dálkové ovládání nefunguje. Vyměňte baterie. Zapomněli jste heslo rodičovského zámku vysílání. Zadejte 9999 jako kód PIN a vyberte [Změnit kód PIN]. Panel televizoru se zahřívá. Když je televizor používán delší dobu, panel se zahřeje. Na dotek může být horký. Updating...14

D:\SONY TV\SY17_KF_EU_RG_121\Group_KF_EU_RG_121\4684583121\4684583121\13_4684583121_CZ\04 0TRO_CZ.fm masterpage: Left KD-55XE83xx / 55XE80xx / 49XE83xx / 49XE80xx / 43XE83xx / 43XE80xx / FW-55XE80xx / 49XE80xx / 43XE80xx 4-684-583-12(1) Specifikace Systém Typ panelu Panel LCD (displej s kapalnými krystaly), Podsvícení LED Televizní systém V závislosti na oblasti, zemi nebo modelu televizoru Analogové: B/G, D/K, I Digitální: DVB-T/DVB-C DVB-T2* Satelit*: DVB-S/DVB-S2 Systém barev PAL, SECAM, NTSC3.58 (Pouze video), NTSC4.43 (Pouze video) Výběr kanálů V závislosti na oblasti, zemi nebo modelu televizoru Analogové: UHF/VHF/kabelové Digitální: UHF/VHF/kabelové Satelit*: mezifrekvenční kmitočet 950-2 150 MHz Zvukový výstup 10 W + 10 W Kmitočtové pásmo (pásma)

RMF-TX301E/TX300E/TX201ES

Verze softwaru televizoru: PKG_.____.____EUA Stiskem tlačítka HELP na dálkovém ovladači si zobrazíte verzi softwaru.

• Všechny televizory nemají technologii DVB-T2 nebo DVB-S/S2 nebo terminál pro satelitní anténu. Vstupní/Výstupní konektory jack Anténa/kabel 75 ohmová externí zásuvka pro VHF/UHF Satelitní anténa Konektor typ F (zásuvka), 75 ohmová. DiSEqC 1.0, LNB 13 V/18 V a tón 22 kHz, Rozvod jediným kabelem EN50494. AV IN 1 Video/audio vstup (mini-konektor jack) COMPONENT IN YPBPR (komponentní video): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i Audio vstup (phono konektory) AV IN 2 Video vstup (běžný konektor phono se vstupem

HDMI IN 1, 2, 3, 4 (podpora rozlišení 4K, Kompatibilní s HDCP 2.2 ) Video: 4096 × 2160p (50, 60 Hz)*

3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i, PC formáty *1 Při vstupu 4096 × 2160p se zobrazí 3840 × 2160p. *2 pouze port HDMI IN 2 / 3. Audio: 5,1 kanálové lineární PCM: 32, 44,1, 48, 88,2, 96, 176,4 a 192 kHz, 16, 20 a 24 bitů, Dolby Digital, Dolby Digital Plus a DTS ARC (Audio Return Channel) (pouze port HDMI IN 3) (dvoukanálový lineární PCM: 48 kHz, 16 bitů, Dolby Digital, Dolby Digital Plus, DTS) DIGITAL AUDIO OUT (OPTICAL) Digitální optický konektor jack (dvoukanálový lineární PCM: 48 kHz, 16 bitů, Dolby Digital, DTS) AUDIO OUT / (stereofonní mini konektor) Sluchátka, audio výstup, subwoofer 1, 2, 3 (HDD REC)*

Port pro USB zařízení ( 3 USB HDD zařízení pro funkci nahrávání) USB porty 1 a 2 podporují vysokorychlostní USB (USB2.0). USB port 3 podporuje super rychlé USB (USB3.0). Slot CAM (modul podmíněného přístupu) LAN Konektor 10BASE-T/100BASE-TX (V závislosti na operačním prostředí sítě se rychlost připojení může lišit. Komunikační rychlost a kvalita komunikace 10BASE-T/100BASE-TX není pro tento televizor zaručena.) Bezdrátová síť LAN (IEEE 802.11ac/a/b/g/n) Frekvenční rozsah Výstupní výkon 2 400 - 2 483,5 MHz < 20,0 dBm 5 150 - 5 250 MHz < 23,0 dBm 5 250 - 5 350 MHz < 20,0 dBm 5 470 - 5 725 MHz < 20,0 dBm 5 725 - 5 850 MHz < 13,9 dBm Bluetooth Frekvenční rozsah Výstupní výkon 2 400 - 2 483,5 MHz < 10,0 dBm Bluetooth Frekvenční rozsah Výstupní výkon 2 400 - 2 483,5 MHz < 10,0 dBm15

DC IN 19.5 V (pouze modely s dodaným síťovým adaptérem) Vstup síťového adaptéru IR BLASTER*

Vstup pro kabel IR Blaster (mini jack konektor) Ostatní Volitelné příslušenství Nástěnný držák: SU-WL450 Provozní teplota 0 ºC – 40 ºC Provozní vlhkost Relativní vlhkost 10 % – 80 % (nekondenzující) Napájení, specifikace produktu a další Požadavky na napájení kromě modelů s dodaným síťovým adaptérem 220 V – 240 V AC, 50 Hz pouze modely s dodaným síťovým adaptérem 19,5 V DC se síťovým adaptérem Napájecí napětí: 220 V – 240 V AC, 50 Hz Třída energetické účinnosti KD-55XE83xx / 55XE80xx / FW-55XE80xx: A KD-49XE83xx / 49XE80xx / FW-49XE80xx: A KD-43XE83xx / 43XE80xx / FW-43XE80xx: A Velikost obrazovky (úhlopříčka) (přibl.) KD-55XE83xx / 55XE80xx / FW-55XE80xx: 138,8 cm / 55 palců KD-49XE83xx / 49XE80xx / FW-49XE80xx: 123,2 cm / 49 palců KD-43XE83xx / 43XE80xx / FW-43XE80xx: 108,0 cm / 43 palců Spotřeba energie v režimu [Standardní] KD-55XE83xx / 55XE80xx / FW-55XE80xx: 106 W KD-49XE83xx / 49XE80xx / FW-49XE80xx: 85 W KD-43XE83xx / 43XE80xx / FW-43XE80xx: 70 W v režimu [Živý] KD-55XE8396: 166 W KD-55XE8096: 166 W FW-55XE8001: 166 W KD-49XE8396: 143 W KD-49XE8099: 143 W KD-49XE8096: 143 W KD-49XE8088: 143 W KD-49XE8077: 143 W KD-49XE8005: 143 W KD-49XE8004: 143 W FW-49XE8001: 143 W KD-43XE8396: 133 W KD-43XE8099: 133 W KD-43XE8096: 133 W KD-43XE8077: 133 W KD-43XE8005: 133 W KD-43XE8004: 133 W FW-43XE8001: 133 W Průměrná roční spotřeba energie*

0,50 W (13 W v režimu aktualizace softwaru/EPG) Rozlišení obrazu 3 840 bodů (vodorovně) × 2 160 řádků (svisle) Vlastnosti výstupu USB 1/2: 5 V, , MAX. 500 mA USB 3: 5 V, , MAX. 900 mA Rozměry (přibl.) (š × v × h) se stolním stojanem KD-55XE83xx / 55XE80xx: 123,2 × 77,2 × 25,2 cm KD-49XE83xx / 49XE80xx: 109,6 × 69,1 × 25,2 cm KD-43XE83xx / 43XE80xx: 96,4 × 61,7 × 24,2 cm bez stolního stojanu KD-55XE83xx / 55XE80xx: 123,2 × 71,6 × 5,7 cm KD-49XE83xx / 49XE80xx: 109,6 × 64,0 × 5,7 cm KD-43XE83xx / 43XE80xx: 96,4 × 56,7 × 5,7 cm Hmotnost (přibl.) se stolním stojanem KD-55XE83xx / 55XE80xx: 18,6 kg KD-49XE83xx / 49XE80xx: 12,9 kg KD-43XE83xx / 43XE80xx: 10,8 kg bez stolního stojanu KD-55XE83xx / 55XE80xx: 17,6 kg KD-49XE83xx / 49XE80xx: 12,2 kg KD-43XE83xx / 43XE80xx: 10,1 kg *1 Pouze pro některé oblasti/země/modely televizoru. *2 Spotřeba energie za rok spočítaná na základě spotřeby televizoru zapnutého 4 hodiny denně po 365 dní. Skutečná spotřeba energie závisí na způsobu používání televizoru. *3 Specifikovaná spotřeba energie v pohotovostním režimu je dosažena po dokončení nezbytných vnitřních procesů televizoru. *4 Spotřeba elektrické energie v pohotovostním režimu se zvýší, pokud je televizor připojen k síti. Poznámka

• Nevyjímejte krytku slotu CAM (modul podmíněného přístupu) televizoru za jiným účelem než vložení karty Smart.

• Dostupnost volitelného příslušenství závisí na zemi/ oblasti/modelu televizoru/zásobách na skladě.

• Vzhled a specifikace se mohou změnit bez předchozího upozornění.16

• Digitální televize (DVB pozemní, satelitní a kabelová), interaktivní služby a síťové funkce nemusí být dostupné ve všech zemích nebo oblastech. Některé funkce nemusí být některými poskytovateli a v některých síťových prostředích aktivovány nebo nemusí pracovat správně. Někteří poskytovatelé televizních služeb mohou za své služby účtovat poplatky.

• Tento televizor podporuje digitální vysílání s využitím kodeků MPEG-2, H.264/MPEG-4 AVC a H.265/HEVC, nicméně nelze zaručit kompatibilitu se signály všech operátorů/ služeb, které se mohou v průběhu času měnit. Informace o obchodních značkách

• Výrazy HDMI a HDMI High-Definition Multimedia Interface a logo HDMI jsou ochranné známky nebo registrované ochranné známky společnosti HDMI Licensing LLC ve Spojených státech a jiných zemích.

• Vyrobeno na základě licence poskytnuté společností Dolby Laboratories. Dolby, Dolby Audio a symbol dvojitého D jsou ochranné známky společnosti Dolby Laboratories.

• „BRAVIA“ a jsou ochranné známky společnosti Sony Corporation.

• Gracenote, Gracenote eyeQ, Gracenote VideoID, Gracenote Video Explore, logo a ligatura Gracenote a logo „Powered by Gracenote“ jsou buď registrované obchodní známky nebo obchodní známky společnosti Gracenote ve Spojených státech a/nebo jiných zemích.

• Opera® Devices SDK. Copyright 1995-2016 Opera TV AS. All rights reserved.

• Wi-Fi, Wi-Fi Direct, Miracast, Wi-Fi Protected Setup a logo Wi-Fi CERTIFIED jsou obchodní značky nebo registrované ochranné známky sdružení Wi-Fi Alliance.

• Informace o patentech DTS naleznete na stránce http://patents.dts.com. Vyrobeno na základě licence od společnosti DTS, Inc. DTS, symbol a DTS spolu se symbolem jsou registrované obchodní známky společnosti DTS, Inc. © DTS, Inc. Všechna práva vyhrazena.

• Slovní značka a loga Bluetooth® jsou registrované ochranné známky ve vlastnictví společnosti Bluetooth SIG, Inc. a jakékoliv využívání těchto značek společností Sony Corporation podléhá licenci. Ostatní obchodní značky a obchodní názvy jsou majetkem příslušných vlastníků.

• DiSEqC™ je ochranná známka společnosti EUTELSAT. Tento televizor podporuje DiSEqC 1.0. Tento televizor není určen k ovládání antén s motorovým pohonem.

• TUXERA je registrovaná ochranná známka společnosti Tuxera Inc. v USA a v dalších zemích.
