KD49XE8005 - Televisore SONY - Manuale utente e istruzioni gratuiti

MANUALE UTENTE KD49XE8005 SONY

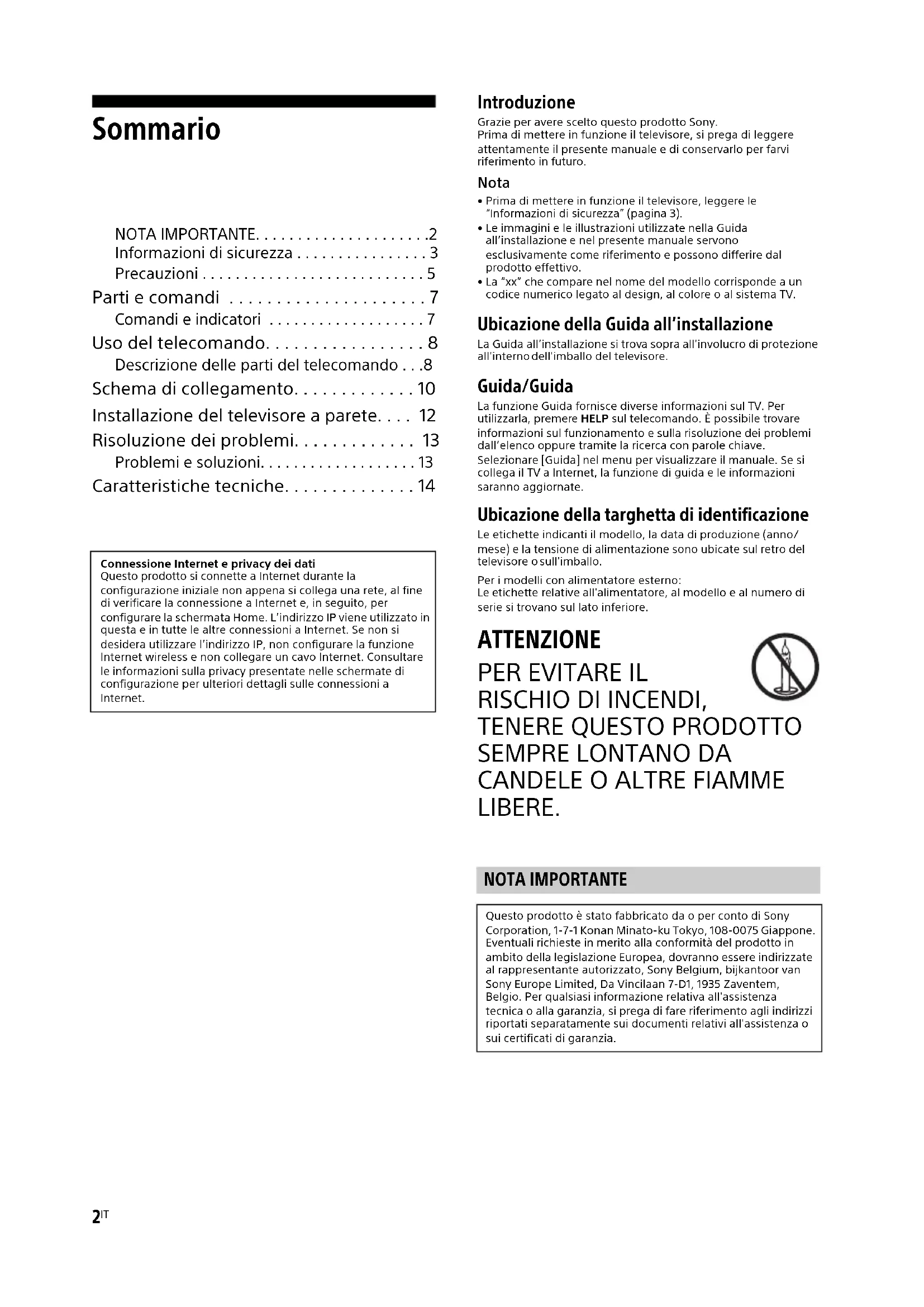

Guida di riferimento

• Prima di mettere in funzione il televisore, leggere le

Informazioni di sicurezza” (pagina 3).

• Le immagini e le illustrazioni utilizzate nella Guida all’installazione e nel presente manuale servono esclusivamente come riferimento e possono differire dal prodotto effettivo.• La “xx” che compare nel nome del modello corrisponde a un codice numerico legato al design, al colore o al sistema TV. Ubicazione della Guida all’installazione La Guida all’installazione si trova sopra all'involucro di protezione all'interno dell'imballo del televisore. Guida/Guida La funzione Guida fornisce diverse informazioni sul TV. Per utilizzarla, premere HELP sul telecomando. È possibile trovare informazioni sul funzionamento e sulla risoluzione dei problemi dall’elenco oppure tramite la ricerca con parole chiave. Selezionare [Guida] nel menu per visualizzare il manuale. Se si collega il TV a Internet, la funzione di guida e le informazioni saranno aggiornate. Ubicazione della targhetta di identificazione Le etichette indicanti il modello, la data di produzione (anno/mese) e la tensione di alimentazione sono ubicate sul retro del televisore o sull'imballo.Per i modelli con alimentatore esterno: Le etichette relative all'alimentatore, al modello e al numero di serie si trovano sul lato inferiore. ATTENZIONE

LIBERE. NOTA IMPORTANTE Questo prodotto è stato fabbricato da o per conto di Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Giappone. Eventuali richieste in merito alla conformità del prodotto in ambito della legislazione Europea, dovranno essere indirizzate al rappresentante autorizzato, Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belgio. Per qualsiasi informazione relativa all'assistenza tecnica o alla garanzia, si prega di fare riferimento agli indirizzi riportati separatamente sui documenti relativi all'assistenza o sui certificati di garanzia.Connessione Internet e privacy dei datiQuesto prodotto si connette a Internet durante la configurazione iniziale non appena si collega una rete, al fine di verificare la connessione a Internet e, in seguito, per configurare la schermata Home. L’indirizzo IP viene utilizzato in questa e in tutte le altre connessioni a Internet. Se non si desidera utilizzare l’indirizzo IP, non configurare la funzione Internet wireless e non collegare un cavo Internet. Consultare le informazioni sulla privacy presentate nelle schermate di configurazione per ulteriori dettagli sulle connessioni a Internet.3

Avviso per il segnale wireless Con la presente Sony Corporation dichiara che questo unità è conforme ai requisiti essenziali ed alle altre disposizioni pertinenti stabilite dalla direttiva 1999/5/CE. Per ulteriori dettagli, si prega di consultare il seguente URL: http://www.compliance.sony.de/ Avviso per i clienti: le seguenti informazioni si riferiscono esclusivamente ad apparecchi venduti in paesi che applicano le direttive UE. Il sistema wireless del televisore può essere utilizzato nei seguenti paesi: AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo Questo dispositivo può essere utilizzato in altri paesi non europei. Questa apparecchiatura radio può essere utilizzata nell’UE senza violare i requisiti applicabili per l’uso dello spettro radio. ATTENZIONE Le batterie non devono essere esposte a fonti di calore eccessivo, quali luce solare, fuoco o simili. Non collocare il televisore in una posizione instabile. Il televisore potrebbe cadere, causando gravi lesioni personali o la morte. Molte lesioni, in particolare ai bambini, possono essere evitate adottando semplici precauzioni, tra cui: Utilizzando mobili o supporti consigliati dal fabbricante del televisore. Utilizzando esclusivamente mobili in grado di sostenere con sicurezza il televisore. Assicurandosi che il televisore non fuoriesca dal bordo del mobile che lo sostiene. Non posizionando il televisore su mobili alti (ad esempio, armadi o librerie), senza ancorare il mobile e il televisore ad un solido supporto. Non posizionando il televisore su un panno o altri materiali situati tra il televisore e il mobile che lo sostiene. Educando i bambini sui pericoli impliciti nel salire sui mobili per raggiungere i comandi del televisore. Se il televisore sostituito viene riutilizzato e collocato in un altro posto, adottare gli stessi accorgimenti. Installazione/Impostazione Installare e utilizzare il televisore attenendosi alle istruzioni di seguito al fine di evitare il rischio di incendi, scosse elettriche o danni e/o lesioni. Installazione

• Il televisore deve essere installato in prossimità di una presa di corrente facilmente accessibile.

• Posizionare il televisore su una superficie stabile e piana per evitare che possa cadere e causare lesioni personali o danni materiali.

• Installare il televisore in una posizione che non permetta di tirarlo, spingerlo o rovesciarlo.

• Installare il televisore in modo che il relativo supporto da tavolo non sporga dal supporto del televisore (non in dotazione). Se il supporto da tavolo sporge dal supporto del televisore, il televisore potrebbe rovesciarsi o cadere e causare danni alle persone o al televisore stesso.

• Per l’installazione a parete rivolgersi esclusivamente a personale qualificato.

• Per motivi di sicurezza, si consiglia caldamente di utilizzare esclusivamente accessori Sony, come ad esempio: Staffa di montaggio a parete SU-WL450

• Fissare la staffa di montaggio a parete al televisore utilizzando esclusivamente le viti fornite in dotazione . Le viti in dotazione sono come appaiono nell’illustrazione, misurate dalla superficie di fissaggio della staffa di montaggio a parete: Il diametro e la lunghezza delle viti differiscono in base al modello di staffa per il montaggio a parete. L’uso di viti diverse da quelle in dotazione può determinare danni interni al televisore o provocarne la caduta, ecc. Informazioni di sicurezza Vite (M6) Staffa di montaggio a parete 8 mm - 12 mm Coperchio posteriore del televisore4

• Prima di trasportare il televisore, scollegare tutti i cavi.

• Per trasportare un televisore di grandi dimensioni sono necessarie due o tre persone.

• Quando si trasporta il televisore manualmente, sostenerlo come mostrato sotto. Non praticare pressione sul pannello LCD e sulla cornice intorno allo schermo.

• Quando si solleva o si sposta il televisore, tenerlo saldamente dal lato inferiore.

• Durante il trasporto, non sottoporre il televisore a urti o vibrazioni eccessive.

• Nel caso in cui si renda necessario trasportare il televisore per farlo riparare o per un trasloco, richiuderlo sempre nell’imballaggio originale. Prevenzione delle cadute Ventilazione

• Non coprire i fori di ventilazione o inserire oggetti nel mobile.

• Lasciare un po’ di spazio intorno al televisore.

• Si raccomanda caldamente di utilizzare la staffa di montaggio a parete Sony al fine di consentire un’adeguata circolazione dell’aria. Installato a parete Installato sul piedistallo

• Per garantire una ventilazione adeguata ed evitare l’accumulo di sporcizia e polvere: Non installare il televisore in posizione orizzontale o piana, capovolta, girato all’indietro o ruotato su un lato. Non posizionare il televisore su uno scaffale o dentro un armadio. Non coprire il televisore con tessuti od oggetti, come per esempio tende, giornali e simili. Non installare il televisore nel modo indicato di seguito. Cavo di alimentazione Maneggiare il cavo e la presa di corrente nel modo indicato di seguito, al fine di evitare il rischio di incendi, scosse elettriche, danni e/o lesioni: Utilizzare soltanto cavi di alimentazione forniti da Sony, non di altre marche. Inserire completamente la spina nella presa di corrente. Utilizzare il televisore esclusivamente con alimentazione da 220 V - 240 V CA. Prima di effettuare i collegamenti, per motivi di sicurezza assicurarsi di aver scollegato il cavo di alimentazione e prestare attenzione a non rimanere impigliati nei cavi con i piedi. Disinserire il cavo di alimentazione dalla presa di corrente prima di effettuare operazioni sul televisore o di spostarlo. Tenere il cavo di alimentazione lontano da fonti di calore. Scollegare e pulire regolarmente la spina del cavo di alimentazione. Se la spina è ricoperta di polvere ed è esposta a umidità, l’isolamento potrebbe deteriorarsi e provocare un incendio. Nota

• Non utilizzare il cavo di alimentazione fornito su altri apparecchi.

• Non sottoporre a pressione, piegare o attorcigliare eccessivamente il cavo di alimentazione. I fili interni potrebbero scoprirsi o danneggiarsi.

• Non modificare il cavo di alimentazione.

• Non collocare oggetti pesanti sul cavo di alimentazione.

• Non tirare il cavo di alimentazione per disinserirlo.

• Non collegare un numero eccessivo di apparecchiature alla medesima presa di corrente.

• Non utilizzare una presa di corrente nella quale la spina non rimane saldamente inserita. NOTA SULL’ALIMENTATORE (solo per i modelli con alimentatore esterno) Attenzione Per ridurre il rischio di incendi o scosse elettriche, non esporre questo apparato alla pioggia o all’umidità. Per evitare il rischio di incendi o scosse elettriche, non appoggiare sull’apparecchio oggetti contenenti liquidi, come vasi o simili. Non installare l’apparecchio in uno spazio chiuso, come una libreria o mobili simili.

• Assicurarsi che la presa di corrente sia installata vicino all’apparecchio e che sia facilmente accessibile.

• Utilizzare esclusivamente l’alimentatore e il cavo di alimentazione in dotazione.

• Non utilizzare alimentatori diversi dall’originale. In caso contrario, potrebbe verificarsi un problema di funzionamento.

• Collegare l’alimentatore a una presa di corrente facilmente accessibile.

• Non attorcigliare il cavo di alimentazione attorno all’alimentatore. Diversamente i fili del cavo potrebbero spezzarsi e/o potrebbero verificarsi problemi di funzionamento dell’apparecchio. 8 mm - 12 mm Vite (non in dotazione) Vite (non in dotazione) Cavo (non in dotazione) 1,5 N·m/1,5 N·m {15 kgf·cm} 30 cm 10 cm 10 cm 10 cm Spazio minimo indispensabile attorno al televisore. 30 cm 10 cm 10 cm Spazio minimo indispensabile attorno al televisore. 6 cm Circolazione dell’aria bloccata. Parete Parete5

• Non toccare l’alimentatore con le mani bagnate.

• In caso di anomalie all’alimentatore, scollegarlo immediatamente dalla presa di corrente.

• L’apparecchio è sotto tensione anche da spento e fino a quando non si stacca la spina dalla presa di corrente.

• È normale che l’alimentatore si riscaldi dopo un uso prolungato. Uso proibito Non installare/utilizzare il televisore in luoghi, ambienti o situazioni come quelle elencate di seguito, al fine di evitare il rischio di malfunzionamenti, incendi, scosse elettriche o danni e/ o lesioni. Luoghi:

• All’aperto (esposto alla luce solare diretta), in spiaggia, su imbarcazioni, all’interno di un veicolo, in ambiente medico, in posizioni instabili, esposto all’acqua, pioggia, umidità o fumo. Ambienti:

• Luoghi caldi, umidi o eccessivamente polverosi; esposti all’ingresso di insetti; dove potrebbero essere soggetti a vibrazioni meccaniche; nelle vicinanze di oggetti infiammabili (candele, ecc.). Non esporre il televisore a sgocciolamento o spruzzi e non posizionarvi sopra oggetti contenenti liquidi, come per esempio vasi. Situazioni:

• No utilizzare con mani umide, oppure se il coperchio posteriore è stato rimosso, o con accessori non raccomandati dal costruttore. Durante i temporali, scollegare il televisore dalla presa di corrente e dall’antenna.

• Installazione del televisore in una posizione che sporge verso uno spazio aperto. Potrebbero verificarsi lesioni o danni provocati da urti di persone o oggetti contro il televisore.

• Collocazione del televisore in aree umide o polverose, o in stanze con presenza di fumi oleosi o vapore (nei pressi di tavoli da cucina o umidificatori). Potrebbero verificarsi incendi, scosse elettriche o deformazioni.

• Installazione del televisore in luoghi soggetti a temperature estremamente elevate, ad esempio alla luce solare diretta, in prossimità di radiatori o di ventole di riscaldamento. In tali condizioni, il surriscaldamento del televisore potrebbe provocare la deformazione del rivestimento e/o problemi di funzionamento.

• Se collocato nello spogliatoio di un bagno pubblico o di un centro termale, il televisore potrebbe venire danneggiato dalla presenza di zolfo nell’aria, ecc.

• Per una qualità di immagine ottimale, evitare l’esposizione dello schermo a un’illuminazione diretta o alla luce del sole.

• Evitare di spostare il televisore da un ambiente freddo a un ambiente caldo. I cambiamenti improvvisi di temperatura ambientale possono portare alla formazione di condensa. Ciò potrebbe far sì che il televisore visualizzi immagini di scarsa qualità e/o con colori insoddisfacenti. Nel caso, lasciare evaporare completamente l’umidità prima di accendere il televisore. Rottura di componenti:

• Non tirare oggetti contro il televisore. Il vetro dello schermo potrebbe rompersi a causa dell’impatto e provocare lesioni gravi.

• Se la superficie del televisore si rompe, non toccarla finché non è stato scollegato il cavo di alimentazione. In caso contrario, potrebbero generarsi scosse elettriche. Periodi di inutilizzo

• Qualora si preveda di non utilizzare il televisore per numerosi giorni, scollegarlo dalla presa di corrente per motivi di sicurezza e nel rispetto dell'ambiente.

• Anche se spento, il televisore non è scollegato dalla rete elettrica; per scollegare completamente il televisore, estrarre la spina dalla presa di corrente.

• Alcuni televisori potrebbero disporre di funzioni che per operare correttamente richiedono di lasciare il televisore in standby. Bambini

• Impedire ai bambini di salire sul televisore.

• Tenere gli accessori di piccole dimensioni lontano dalla portata dei bambini, affinchè non vengano accidentalmente ingeriti. Qualora si verifichino i seguenti problemi... Spegnere il televisore e staccare immediatamente la spina dalla presa di corrente qualora si verifichino i seguenti problemi. Rivolgersi al proprio rivenditore o ad un Centro Assistenza Autorizzato Sony per fare controllare il televisore da personale qualificato. Quando: Il cavo di alimentazione è danneggiato. La spina non rimane saldamente inserita nella presa di corrente. Il televisore è danneggiato per una caduta, un urto o un oggetto lanciato. All’interno del televisore sono penetrate sostanze liquide o oggetti solidi. Temperatura di funzionamento dei TV LCD Utilizzando i TV LCD per lunghi periodi di tempo, la cornice attorno allo schermo tende a scaldarsi considerevolmente. Toccandola con la mano, è perciò normale avvertire un calore intenso. Visione del televisore

• Si consiglia di guardare la TV in condizioni di luce normale, in quanto la visione in condizioni di luce insufficiente oppure per lunghi periodi di tempo può affaticare la vista.

• Onde evitare danni all’udito, durante l’uso delle cuffie regolare il volume a livelli moderati. Schermo LCD

• Per quanto lo schermo LCD sia realizzato con tecnologia ad alta precisione e disponga del 99,99 % od oltre di pixel effettivi, potrebbero comparire, in modo permanente, dei piccolissimi punti scuri o luminosi (rossi, blu o verdi) sullo schermo. Ciò costituisce una caratteristica di fabbricazione dello schermo LCD e non è un problema di funzionamento.

• Non premere o graffiare il pannello frontale e non posizionare oggetti sopra al televisore. L’immagine potrà risultare non uniforme o lo schermo LCD danneggiato.

• Se il televisore viene utilizzato in un luogo freddo, le immagini potrebbero risultare distorte o più scure del normale. Non si tratta di un problema di funzionamento, bensì di un fenomeno che scompare con l’aumento della temperatura.

• Se si guardano spesso fotografie o immagini fisse, è possibile che a volte permanga un’immagine latente. Tale effetto scompare dopo alcuni istanti.

• È normale che durante l’uso, sia lo schermo che il rivestimento esterno tendano a scaldarsi considerevolmente.

• Lo schermo LCD contiene piccole quantità di cristalli liquidi. Per lo smaltimento attenersi ai regolamenti e alle normative locali. Precauzioni6

D:\SONY TV\SY17_KF_EU_RG_121\Group_KF_EU_RG_121\4684583121\4684583121\07_4684583121_IT\010 COVTOC_IT.fm masterpage: Left KD-55XE83xx / 55XE80xx / 49XE83xx / 49XE80xx / 43XE83xx / 43XE80xx / FW-55XE80xx / 49XE80xx / 43XE80xx 4-684-583-12(1) Cura e pulizia della superficie dello schermo e del rivestimento Staccare la spina del televisore dalla presa di corrente prima di procedere alla pulizia. Per evitare il degradamento del materiale o del rivestimento dello schermo, prendere le seguenti precauzioni.

• Per rimuovere la polvere dalla superficie dello schermo e dal rivestimento, utilizzare un panno morbido e procedere con delicatezza. Se la polvere persiste, utilizzare un panno morbido leggermente inumidito con una soluzione detergente neutra diluita.

• Non spruzzare acqua o detergenti direttamente sul televisore. Potrebbero infiltrarsi o gocciolare all’interno attraverso verso la parte inferiore dello schermo o le feritoie del coperchio posteriore e provocare danni al televisore.

• Non utilizzare spugnette abrasive, detergenti alcalini o acidi, polveri abrasive o solventi volatili quali alcool, benzene, diluenti o insetticidi. L’uso di tali materiali o il contatto prolungato con gomma o materiali vinilici potrebbero danneggiare la superficie dello schermo e il materiale di rivestimento del televisore.

• Non toccare il televisore con le mani ricoperte di sostanze chimiche, quali crema per le mani o protezione solare.

• Si consiglia di passare di tanto in tanto l’aspirapolvere sulle aperture di ventilazione per garantire una ventilazione adeguata.

• Per regolare l’angolazione del televisore, spostarlo lentamente in modo da evitare che muovendolo scivoli dalla base. Apparecchiature opzionali

• Mantenere i componenti opzionali o eventuali apparecchiature che emettono radiazioni elettromagnetiche lontano dal televisore. In caso contrario, si potranno verificare distorsione dell’immagine e/o disturbi dell’audio.

• Il presente apparecchio è stato testato ed è risultato conforme ai limiti imposti dalla Direttiva EMC utilizzando un cavo del segnale di collegamento di lunghezza inferiore a 3 metri.

• Il presente apparecchio è stato testato ed è risultato conforme ai limiti imposti dalla Direttiva EMC utilizzando un cavo RF di lunghezza inferiore a 30 metri per terminale terrestre/satellite/ CATV. Raccomandazione spina tipo F La sporgenza del filo interno dall’elemento di collegamento deve essere inferiore a 1,5 mm. Funzione Wireless dell’unità

• Non utilizzare l'unità in prossimità di apparecchiature medicali (pacemaker e simili), in quanto potrebbe provocare anomalie di funzionamento a tali dispositivi.

• Anche se questa unità trasmette/riceve segnali codificati, fare attenzione alle intercettazioni non autorizzate. Si declina ogni responsabilità per gli eventuali inconvenienti che dovessero verificarsi.

• Questo apparecchio deve essere installato e azionato con una distanza minima di almeno 20 cm o più tra l’antenna del dispositivo e il corpo della persona. Precauzione per l’uso del telecomando

• Inserire le batterie rispettando la corretta polarità.

• Non utilizzare tipi diversi di batterie insieme o combinare batterie usate e nuove.

• Nel rispetto dell’ambiente, depositare le batterie scariche negli appositi contenitori adibiti alla raccolta differenziata. Alcune regioni potrebbero avere normative particolari per lo smaltimento delle batterie. Consultare le autorità locali.

• Maneggiare il telecomando con cura, evitando di lasciarlo cadere, calpestarlo o rovesciarvi sopra liquidi di alcun tipo.

• Non posizionare il telecomando in prossimità di fonti di calore, né in luoghi direttamente esposti alla luce solare o in stanze umide. Smaltimento del televisore Trattamento del dispositivo elettrico o elettronico a fine vita (applicabile in tutti i paesi dell’Unione Europea e in altri paesi europei con sistema di raccolta differenziata) Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve invece essere consegnato ad un punto di raccolta appropriato per il riciclo di apparecchi elettrici ed elettronici. Assicurandovi che questo prodotto sia smaltito correttamente, voi contribuirete a prevenire potenziali conseguenze negative per l’ambiente e per la salute che potrebbero altrimenti essere causate dal suo smaltimento inadeguato. Il riciclaggio dei materiali aiuta a conservare le risorse naturali. Per informazioni più dettagliate circa il riciclaggio di questo prodotto, potete contattare l’ufficio comunale, il servizio locale di smaltimento rifiuti oppure il negozio dove l’avete acquistato. In caso di smaltimento abusivo di apparecchiature elettriche e/o elettroniche potrebbero essere applicate le sanzioni previste dalla normativa applicabile (valido solo per l’Italia). Trattamento delle pile esauste (applicabile in tutti i paesi dell’Unione Europea e in altri paesi Europei con sistema di raccolta differenziata) Questo simbolo sul prodotto o sulla confezione indica che la pila non deve essere considerata un normale rifiuto domestico. Su alcuni tipi di pile questo simbolo potrebbe essere utilizzato in combinazione con un simbolo chimico. I simboli chimici del mercurio (Hg) o del piombo (Pb) sono aggiunti, se la batteria contiene più dello 0,0005 % di mercurio o dello 0,004 % di piombo. Assicurandovi che le pile siano smaltite correttamente, contribuirete a prevenire potenziali conseguenze negative per l’ambiente e per la salute che potrebbero altrimenti essere causate dal loro inadeguato smaltimento. Il riciclaggio dei materiali aiuta a conservare le risorse naturali. In caso di prodotti che per motivi di sicurezza, prestazione o protezione dei dati richiedano un collegamento fisso ad una pila interna, la stessa dovrà essere sostituita solo da personale di assistenza qualificato. Consegnare il prodotto a fine vita al punto di raccolta idoneo allo smaltimento di apparecchiature elettriche ed elettroniche; questo assicura che anche la pila al suo interno venga trattata correttamente. Per le altre pile consultate la sezione relativa alla rimozione sicura delle pile. Conferire le pile esauste presso i punti di raccolta indicati per il riciclo. Per informazioni più dettagliate circa lo smaltimento della pila esausta o del prodotto, potete contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove l’avete acquistato. Max. 1,5 mm (Figura di riferimento della spina tipo F) Max. 7 mm7

Parti e comandi (Accensione) /+/- Quando il televisore è spento, Premere per accenderlo. Quando il televisore è acceso, Tenere premuto per spegnere.Premere più volte per cambiare la funzione, quindi premere il tasto + o – per:• Regolazione del volume.• Selezione del canale.• Selezione della sorgente in ingresso del televisore. Sensore del telecomando* / Sensore di luce* / Indicatore LED L’indicatore LED si accende o lampeggia a seconda dello stato del televisore.Per ulteriori informazioni, consultare la Guida.* Non collocare nulla accanto al sensore. Comandi e indicatori

D:\SONY TV\SY17_KF_EU_RG_121\Group_KF_EU_RG_121\4684583121\4684583121\07_4684583121_IT\030 ADD_IT.fm masterpage: Left KD-55XE83xx / 55XE80xx / 49XE83xx / 49XE80xx / 43XE83xx / 43XE80xx / FW-55XE80xx / 49XE80xx / 43XE80xx 4-684-583-12(1) Uso del telecomando La forma del telecomando, la posizione, la disponibilità e le funzioni dei tasti del telecomando possono variare a seconda della regione/del paese/del modello del televisore. / (Selezione ingresso/Blocca Pagina Televideo) In modalità TV: Consente di visualizzare e selezionare la sorgente di ingresso.In modalità Televideo: Consente di bloccare la pagina visualizzata. (Microfono) Consente di utilizzare la Funzione vocale. (per es. di cercare svariati contenuti tramite comandi vocali.) (Standby TV) Consente di accendere o spegnere il televisore (modo standby). DIGITAL/ANALOG Consente di commutare le modalità digitale terrestre, analogico e satellite, in rotazione. TV/RADIO Consente di passare dalle trasmissioni TV alle trasmissioni RADIO e viceversa. SYNC MENU Consente di visualizzare il menu BRAVIA Sync. Descrizione delle parti del telecomando

EXIT Consente di tornare alla schermata precedente, di uscire dal menu o chiudere l’applicazione interattiva. Tasti numerici / (Info/Mostra testo) Consente di visualizzare le informazioni sul programma in onda, oppure la soluzione dei quesiti nel Televideo. (Televideo) Consente di visualizzare le informazioni del Televideo. Google Play Consente di accedere al servizio online “Google Play”. NETFLIX (Solo per alcune Regioni / Nazioni / Modelli TV) Consente di accedere al servizio online “NETFLIX”. Tasti colorati Consentono di eseguire la funzione corrispondente indicata sullo schermo. ACTION MENU Consente di visualizzare un elenco di funzioni contestuali.

• Dalle applicazioni, consente di passare ai programmi TV o ad un ingresso prestabilito.

• Accendere il televisore su un programma TV o un ingresso. GUIDE/ Consente di visualizzare la guida TV. BACK/ Consente di tornare alla schermata precedente. HOME Consente di visualizzare il menu principale del televisore. DISCOVER Mostra la barra di selezione e ricerca rapida di programmi, contenuti e applicazioni. //// (Selezione/Conferma o OK) +/– (Volume) Consente di regolare il volume. (Salto) Consente di saltare in avanti o all’indietro tra due canali o ingressi. Il televisore passa dal canale o ingresso corrente all’ultimo canale o ingresso selezionato e viceversa. (Disattivazione audio) Consente di disattivare l’audio. Premere nuovamente per riattivare l’audio. PROG +/–// In modalità televisore: Consente di passare al programma successivo/precedente (zapping). In modalità Televideo: Consente di selezionare la pagina successiva () o precedente (). AUDIO Consente di ascoltare il programma in lingua originale, quando questa è trasmessa dall’emittente.

Consentono di controllare contenuti multimediali sul televisore e su un dispositivo collegato compatibile BRAVIA Sync. (Impostazione Sottotitoli) Consente di attivare o disattivare i sottotitoli (quando la funzione è disponibile). HELP Consente di visualizzare il menu Guida. La Guida è accessibile da qui. REC Consente di registrare i programmi digitali (se l’emittente lo permette) tramite la funzione di registrazione USB HDD. TITLE LIST Consente di visualizzare l’elenco dei titoli.10

< 14 mm < 14 mm Cuffie/Home Audio System/SubwooferFotocamera digitale/Videocamera/Supporto di memorizzazione USB Home Audio System con dispositivo ARC/HDMICavo/Antenna/DecoderHome Audio System con ingresso audio otticoLettore DVD con uscita componentDispositivo HDMI RouterDispositivo HDMIVideoregistratore/Dispositivo per videogioco/Lettore DVD/Videocamera/Decoder* Videoregistratore/Dispositivo per videogioco/Lettore DVD/VideocameraIR BlasterSatelliteModulo ad accesso condizionato11

• Supporta solo il minijack stereo tripolare.

• Per ascoltare l’audio del televisore attraverso il dispositivo collegato, premere HOME. Selezionare [Impostazioni] t [Suono] t [Uscita cuffie/audio] e selezionare la voce desiderata. HDMI IN 1/2/3/4

• Se si collega un sistema audio digitale compatibile con la tecnologia Canale di ritorno audio (ARC), utilizzare HDMI IN 3. In caso contrario, è necessario un collegamento aggiuntivo con DIGITAL AUDIO OUT (OPTICAL).

CAM (Conditional Access Module, modulo ad accesso condizionato)

• Consente l’accesso ai servizi televisivi a pagamento. Per ulteriori dettagli, fare riferimento al manuale d’uso in dotazione alla CAM.

• La smart card non va inserita direttamente nell’alloggiamento CAM del televisore, ma nell’apposita fessura della CAM, la quale è reperibile presso i rivenditori autorizzati di zona.

• L’uso della CAM non è supportato in alcuni paesi/aree. Rivolgersi a un rivenditore autorizzato di zona per verificarne la possibilità di utilizzo.

• Un messaggio CAM può apparire quando si passa a un programma digitale dopo aver visualizzato video su Internet.

• Collegare un dispositivo USB di grandi dimensioni potrebbe interferire con altri dispositivi collegati.

• Quando si collega un dispositivo USB di grandi dimensioni, utilizzare la presa USB 1. (Ingresso RF), (Ingresso satellite)

• Collegamenti per antenna terrestre/TV via cavo e satellite. AV IN 1

• Per un collegamento composito, utilizzare una prolunga analogica (non in dotazione).

*1 Quando si collega un dispositivo monofonico, eseguire il collegamento alla presa audio L (MONO). *2 Per un dispositivo esterno con solo SCART AV OUT, utilizzare un adattatore SCART-RCA. *3 Solo per alcune Regioni / Nazioni / Modelli TV. < 21 mm < 12 mm 3,5 mm 1: L 2: Video 3: Terra 4: R

D:\SONY TV\SY17_KF_EU_RG_121\Group_KF_EU_RG_121\4684583121\4684583121\07_4684583121_IT\030 ADD_IT.fm masterpage: Left KD-55XE83xx / 55XE80xx / 49XE83xx / 49XE80xx / 43XE83xx / 43XE80xx / FW-55XE80xx / 49XE80xx / 43XE80xx 4-684-583-12(1) Installazione del televisore a parete Il manuale d’uso del televisore spiega solo le fasi di preparazione all’installazione a parete. Per i clienti: Per evitare di danneggiare il prodotto e per ragioni di sicurezza, Sony raccomanda vivamente di affidare l’installazione del televisore a rivenditori o a installatori autorizzati Sony. Non cercare di eseguire l’installazione personalmente. Per i rivenditori e installatori Sony: Prestare massima attenzione alla sicurezza durante gli interventi di installazione, manutenzione periodica e controllo del prodotto. Utilizzare la staffa di montaggio a parete SU-WL450 (non in dotazione) per installare il televisore alla parete. Durante l’installazione della staffa di montaggio a parete, consultare anche le Istruzioni per l’uso e la Guida all’installazione in dotazione con la staffa di montaggio a parete. Nota

• Conservare le viti rimosse al sicuro, fuori dalla portata dei bambini. Per istruzioni sull'installazione della staffa di montaggio a parete per il proprio modello di TV, fare riferimento al seguente sito Web:www.sony.eu/tv/wall-mount-bracket-manual Per staccare il supporto da tavolo dal televisore Per l’installazione di questo prodotto è necessario disporre di sufficiente competenza, in particolare per determinare la solidità della parete e per decidere se è in grado di sostenere il peso del televisore. Affidare il fissaggio di questo prodotto alla parete a rivenditori o a installatori autorizzati Sony e prestare attenzione adeguata alla sicurezza durante l’installazione. Sony non potrà essere ritenuta responsabile per danni o lesioni causate da usi non appropriati del prodotto o da installazione non corretta. Solo KD-55XE83xx/55XE80xx, FW-55XE80xx Solo KD-49/43XE83xx, KD-49/43XE80xx, FW-49/43XE80xx13

Risoluzione dei problemi Per risolvere problemi come: assenza di immagine, assenza di suono, immagine bloccata, nessuna reazione ai comandi, o problemi di connessione alla rete, provare ad eseguire le seguenti operazioni. 1 Riavviare il televisore premendo il tasto di accensione sul telecomando finché non viene visualizzato un messaggio. Il televisore si riavvia. Se il televisore non si ripristina, provare a scollegare il cavo di alimentazione per due minuti e ricollegarlo. 2 Consultare il menu Guida premendo il tasto HELP sul telecomando. 3 Connettere il televisore a Internet ed eseguire l’aggiornamento del software. 4 Consultare il sito Web di assistenza Sony (le informazioni sono fornite nella copertina posteriore). Quando viene visualizzato il messaggio [È disponibile un aggiornamento per il software del TV...]. Sony raccomanda vivamente di aggiornare il software del televisore selezionando [Aggiorna subito]. Questi aggiornamenti del software migliorano le prestazioni del televisore o aggiungono nuove funzioni. Viene visualizzata la seguente schermata con [Updating…] (Aggiornamento…) l’indicatore LED lampeggia in bianco durante l’aggiornamento del software. Non scollegare il cavo di alimentazione CA durante l’aggiornamento del software. Se il cavo viene scollegato, l’aggiornamento del software potrebbe non essere completato correttamente e potrebbero verificarsi malfunzionamenti del software. Gli aggiornamenti del software possono impiegare fino a 15 minuti. Alla prima accensione, o dopo un periodo d’inattività, è possibile che il televisore non si accenda immediatamente anche se si preme il tasto di accensione sul telecomando oppure sul televisore. L’inizializzazione del sistema necessita di un po’ di tempo. Attendere circa un minuto, quindi riprovare. Problemi e soluzioni Se l’indicatore LED lampeggia in rosso. Contare il numero di lampeggi (l’intervallo è di tre secondi). Riavviare il televisore scollegando il cavo di alimentazione per due minuti, quindi accendere il televisore. Se il problema persiste, scollegare il cavo di alimentazione e rivolgersi al rivenditore o al centro servizi Sony comunicando il numero di volte in cui l’illuminazione del LED lampeggia. Non si ricevono i canali del digitale terrestre/ TV via cavo. Controllare i collegamenti dell’antenna/TV via cavo. Selezionare il servizio terrestre/via cavo premendo il tasto DIGITAL/ANALOG sul telecomando. Se il servizio di trasmissione non viene visualizzato, premere TV, quindi premere DIGITAL/ANALOG. Il segnale terrestre potrebbe essere soppresso se è presente un forte segnale nelle vicinanze. Impostare [LNA (Canale ---)] su [Disattivato] nelle impostazioni di sintonizzazione digitale. Dopo essersi trasferiti in una nuova casa o dopo aver cercato di ricevere nuovi servizi, tentare una ricerca del servizio selezionando [Ricerca automatica dei canali TV DTT]. Impossibile ricevere il servizio satellitare. Controllare il collegamento del cavo satellitare. Quando viene visualizzato il messaggio [Nessun segnale. Rilevato sovraccarico LNB...], scollegare il cavo di alimentazione. Quindi, assicurarsi che il cavo satellitare non sia danneggiato e che la linea del segnale satellitare non sia in corto circuito nel connettore satellitare. Il telecomando non funziona. Sostituire le batterie. Il blocco parentale per la password di trasmissione è stato dimenticato. Digitare 9999 per il codice PIN e selezionare [Modifica codice PIN]. Updating... Updating...14

D:\SONY TV\SY17_KF_EU_RG_121\Group_KF_EU_RG_121\4684583121\4684583121\07_4684583121_IT\040 TRO_IT.fm masterpage: Left KD-55XE83xx / 55XE80xx / 49XE83xx / 49XE80xx / 43XE83xx / 43XE80xx / FW-55XE80xx / 49XE80xx / 43XE80xx 4-684-583-12(1) Le aree in prossimità del televisore si riscaldano. È normale che le aree attorno al TV si riscaldino dopo un uso prolungato. Caratteristiche tecniche Sistema Tipo di pannello Pannello LCD (Display Cristalli Liquidi), Retroilluminazione a LED Sistema TV In base alla nazione/regione seleziona/al modello del televisore Analogico: B/G, D/K, I Digitale: DVB-T/DVB-C DVB-T2* Satellite*: DVB-S/DVB-S2 Sistema colore PAL, SECAM, NTSC3.58 (Solo video), NTSC4.43 (Solo video) Gamma di sintonia In base alla nazione/regione seleziona/al modello del televisore Analogico: UHF/VHF/TV via cavo Digitale: UHF/VHF/TV via cavo Satellite*: Frequenza IF 950-2.150 MHz Potenza d’uscita audio 10 W + 10 W Bande di frequenza

RMF-TX301E/TX300E/TX201ES

Versione software del televisore: PKG_.____.____EUA Premere HELP sul telecomando per conoscere la versione software.

• Non tutti i televisori dispongono di tecnologia DVB-T2 o DVB-S/S2 o di terminale antenna satellitare. LAN wireless (IEEE 802.11ac/a/b/g/n) Gamma di frequenza Potenza in uscita

Bluetooth Gamma di frequenza Potenza in uscita

2.400 - 2.483,5 MHz < 10,0 dBm

Bluetooth Gamma di frequenza Potenza in uscita

Prese Ingressi/Uscite Presa d’antenna / TV via cavo Terminale esterno 75 ohm per VHF/UHF Presa per antenna satellitare Connettore di Tipo F Femmina, 75 ohm. DiSEqC 1.0, LNB 13 V/18 V e tono a 22 kHz, Distribuzione a cavo singolo EN50494. AV IN 1 Ingresso audio/video (mini jack) COMPONENT IN YPBPR (Video component): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i Ingresso audio (connettori fono) AV IN 2 Ingresso video (presa fono - polo comune con ingresso Y) HDMI IN 1, 2, 3, 4 (supporta risoluzione 4K, Compatibile HDCP 2.2) Video: 4096 × 2160p (50, 60 Hz)*

Porta dispositivo USB ( Dispositivo HDD USB 3 per la registrazione) Le porte USB 1 e 2 supportano USB High Speed (USB2.0). La porta USB 3 supporta USB Super Speed (USB3.0). Alloggiamento CAM (modulo ad accesso condizionato) LAN Connettore 10BASE-T/100BASE-TX (La velocità di connessione può variare a seconda delle caratteristiche operative della rete. La velocità di comunicazione 10BASE-T/100BASE-TX e la qualità di comunicazione non sono garantite con questo televisore.) DC IN 19.5 V (solo per i modelli con alimentatore esterno) Presa per l’alimentatore esterno IR BLASTER*

Ingresso cavo IR Blaster (minijack) Altri Accessori opzionali Staffa di montaggio a parete: SU-WL450 Temperatura di funzionamento Da 0 ºC a 40 ºC Umidità di funzionamento Dal 10 % all’80 % di u. r. (in assenza di condensa) Potenza, caratteristiche prodotto e altro Requisiti di alimentazione tranne i modelli con alimentatore esterno 220 V - 240 V CA, 50 Hz solo per i modelli con alimentatore esterno 19,5 V DC con alimentatore esterno Valori nominali: ingresso 220 V - 240 V CA, 50 Hz Classe di efficienza energetica KD-55XE83xx / 55XE80xx / FW-55XE80xx: A KD-49XE83xx / 49XE80xx / FW-49XE80xx: A KD-43XE83xx / 43XE80xx / FW-43XE80xx: A Dimensioni schermo (diagonale) (Approssimative) KD-55XE83xx / 55XE80xx / FW-55XE80xx: 138,8 cm / 55 pollici KD-49XE83xx / 49XE80xx / FW-49XE80xx: 123,2 cm / 49 pollici KD-43XE83xx / 43XE80xx / FW-43XE80xx: 108,0 cm / 43 pollici Potenza assorbita in modalità [Standard] KD-55XE83xx / 55XE80xx / FW-55XE80xx: 106 W KD-49XE83xx / 49XE80xx / FW-49XE80xx: 85 W KD-43XE83xx / 43XE80xx / FW-43XE80xx: 70 W in modalità [Brillante] KD-55XE8396: 166 W KD-55XE8096: 166 W FW-55XE8001: 166 W KD-49XE8396: 143 W KD-49XE8099: 143 W KD-49XE8096: 143 W KD-49XE8088: 143 W KD-49XE8077: 143 W16

0,50 W (13 W durante l’aggiornamento software o della Guida TV elettronica) Risoluzione schermo

3.840 punti (orizzontale) × 2.160 linee (verticale)

Valori nominali uscita USB 1/2: 5 V, , 500 mA MAX USB 3: 5 V, , 900 mA MAX Dimensioni (Approssimativo) (l × a × p) con supporto da tavolo KD-55XE83xx / 55XE80xx: 123,2 × 77,2 × 25,2 cm KD-49XE83xx / 49XE80xx: 109,6 × 69,1 × 25,2 cm KD-43XE83xx / 43XE80xx: 96,4 × 61,7 × 24,2 cm senza supporto da tavolo KD-55XE83xx / 55XE80xx: 123,2 × 71,6 × 5,7 cm KD-49XE83xx / 49XE80xx: 109,6 × 64,0 × 5,7 cm KD-43XE83xx / 43XE80xx: 96,4 × 56,7 × 5,7 cm Peso (Approssimativo) con supporto da tavolo KD-55XE83xx / 55XE80xx: 18,6 kg KD-49XE83xx / 49XE80xx: 12,9 kg KD-43XE83xx / 43XE80xx: 10,8 kg senza supporto da tavolo KD-55XE83xx / 55XE80xx: 17,6 kg KD-49XE83xx / 49XE80xx: 12,2 kg KD-43XE83xx / 43XE80xx: 10,1 kg *1 Solo per alcune Regioni / Nazioni / Modelli TV.*2 Consumo energetico annuale, basato sul consumo di corrente di un televisore che funzioni 4 ore al giorno per 365 giorni. Il consumo energetico effettivo dipenderà dal modo in cui verrà utilizzato il televisore.*3 Il valore dell’assorbimento di potenza specificato in stand-by viene raggiunto dopo alcuni minuti dallo spegnimento, cioè dopo che il televisore avrà terminato tutti i processi interni.*4 Quando la TV è connessa alla rete, il consumo energetico in standby aumenta. Nota

• Rimuovere il coperchio dell’alloggiamento CAM (Conditional Access Module, modulo di accesso condizionale) del televisore esclusivamente per inserire una smart card in CAM.• La disponibilità degli accessori opzionali dipende dai paesi/dalle regioni/dai modelli di televisore/dalle scorte.• Design e caratteristiche tecniche sono soggetti a modifiche senza preavviso. Note sul funzionamento della TV Digitale

• TV digitale (DVB terrestre, satellite e via cavo), servizi interattivi e funzioni di rete potrebbero non essere disponibili in tutti i Paesi o regioni. Alcune funzioni potrebbero non essere abilitate e potrebbero non funzionare correttamente con alcuni provider e ambienti di rete. Alcuni provider di servizi TV potrebbero applicare tariffe per i loro servizi.

• Questo televisore supporta trasmissione digitale con i codec MPEG-2, H.264/MPEG- 4 AVC e H.265/HEVC, ma non si garantisce la compatibilità con tutti i segnali dell’operatore/del servizio, che potrebbero cambiare nel tempo. Informazioni sui marchi

• I termini HDMI e HDMI High-Definition Multimedia Interface e il logo HDMI sono marchi di fabbrica o marchi di fabbrica registrati di HDMI Licensing LLC negli Stati Uniti e in altri Paesi.

• Prodotto su licenza di Dolby Laboratories. Dolby, Dolby Audio e il simbolo della doppia “D” sono marchi depositati di Dolby Laboratories.

• “BRAVIA” e sono marchi depositati di Sony Corporation.

• Gracenote, Gracenote eyeQ, Gracenote VideoID, Gracenote Video Explore, il logo e il logo tipo Gracenote, nonché il logo “Powered by Gracenote” sono marchi di fabbrica o marchi di fabbrica registrati di Gracenote negli Stati Uniti e/o in altri paesi.

• Opera® Devices SDK. Copyright 1995-2016 Opera TV AS. All rights reserved.

• Wi-Fi, Wi-Fi Direct, Miracast, Wi-Fi Protected Setup e il logo Wi-Fi CERTIFIED sono marchi di fabbrica o marchi di fabbrica registrati di Wi-Fi Alliance.17

• Per i brevetti DTS, consultare il sito http://patents.dts.com. Prodotto su licenza di DTS, Inc. DTS, il simbolo, & DTS e il simbolo insieme sono marchi di fabbrica registrati e DTS Digital Surround è un marchio di fabbrica di DTS, Inc. © DTS, Inc. Tutti i diritti riservati.

• Il marchio denominativo e i loghi Bluetooth® sono marchi registrati di proprietà di Bluetooth SIG, Inc. e sono utilizzati da Sony Corporation su licenza. Tutti gli altri marchi di fabbrica o nomi commerciali sono di proprietà delle rispettive aziende.

• DiSEqC™ è un marchio depositato di EUTELSAT. Questo televisore supporta DiSEqC 1.0 ma non è progettato per il controllo di antenne motorizzate.

• TUXERA è un marchio di fabbrica registrato di Tuxera Inc. negli Stati Uniti e in altri Paesi.

• Il logo USB-IF SuperSpeed USB Trident è un marchio di fabbrica registrato di USB Implementers Forum, Inc.2
