HCA62741B - Lednice mrazák BEKO - Bezplatný návod k obsluze

Typ produktu	Kuchyňská digestoř
Značka	Beko
Model	HCA62741B
Šířka	596 mm
Hloubka	386 mm
Výška (min/max)	750 mm / 1080 mm
Čistá hmotnost	10,4 kg
Napájecí napětí	220 - 240 V, 50 Hz
Celkový výkon	316 W
Výkon motoru	210 W
Maximální sací výkon	537 m³/h
Rychlostní stupně	3 stupně (1, 2, 3)
Osvětlení	2 halogenové žárovky 3 W
Průměr vývodu vzduchu	120 / 150 mm
Typ ovládání	Digitální elektronika se 3 stupni
Filtry	Hliníkový filtr (mytí), uhlíkový filtr volitelný
Funkce automatického vypnutí	Ano, 15 minut po aktivaci
Minimální vzdálenost od varné desky	65 cm
Způsob instalace	Nástěnný, s nebo bez komínového potrubí
Materiál	Nerezová ocel nebo sklo (podle modelu)
Barva	Černá

Často kladené otázky - HCA62741B BEKO

Jaká je minimální vzdálenost mezi digestoří a varnou deskou?

Minimální vzdálenost mezi spodní plochou digestoře a horní plochou sporáku/trouby je 65 cm.

Jak čistit hliníkové filtry?

Odstraňte hliníkové filtry posunutím zámku dopředu a jejich sklopením dolů. Umyjte je tekutým detergentem, opláchněte vodou a osušte. Lze je mýt v myčce nádobí. Po zaschnutí je vraťte zpět.

Kdy je třeba vyměnit uhlíkový filtr?

Uhlíkový filtr je třeba vyměnit přibližně každých 6 měsíců. Nemyje se.

Jak aktivovat automatické vypnutí?

Stiskněte jedno z tlačítek rychlostního stupně (B, C, D) na více než 2 sekundy. Spustí se 15minutový časovač, po kterém se digestoř automaticky vypne.

Co dělat v případě výpadku proudu nebo poruchy?

Odpojte spotřebič a kontaktujte autorizovaného servisního technika. Nepokoušejte se o opravu sami.

Mohu používat digestoř bez hliníkového filtru?

Ne, nikdy nepoužívejte digestoř bez hliníkového filtru. Hliníkové filtry jsou nezbytné pro zachycování mastných částic a prevenci rizika požáru.

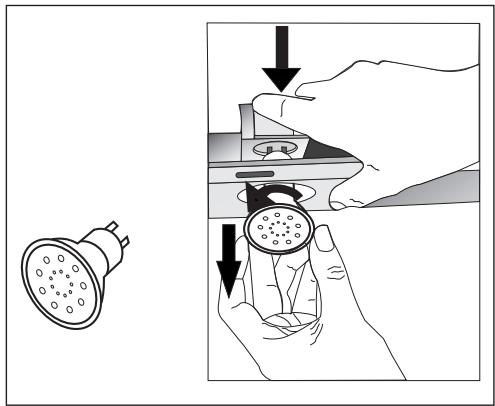

Jaký je výkon žárovek a jak je vyměnit?

Žárovky jsou halogenové o výkonu 3 W. Pro jejich výměnu odpojte spotřebič, zatlačte žárovku dolů pro uvolnění, otočte ji o 1/4 otáčky proti směru hodinových ručiček a vyjměte. Postup opakujte v opačném pořadí pro novou žárovku.

Jak efektivně využívat energii s touto digestoří?

Používejte nízké rychlosti (1-2) pro běžné podmínky a vysokou rychlost (3) pro silné pachy. Nepoužívejte osvětlení k osvětlení celé místnosti.

Mohu nainstalovat digestoř bez komínového potrubí?

Ano, v režimu recirkulace. Je pak nutné nainstalovat uhlíkový filtr (volitelný) a odstranit deflektory z adaptéru potrubí.

Jaká bezpečnostní rizika je třeba se vyvarovat?

Nedotýkejte se žárovek po delším používání (popálení). Vyhněte se velkým plamenům pod digestoří. Zajistěte dodržení minimální vzdálenosti 65 cm. Před čištěním vždy odpojte.

NÁVOD K OBSLUZE HCA62741B BEKO

Prosím, čtěte nejprve tento návod.

Vážený zákazníku,

Děkujeme za výběr produktu Beko. Doufáme, že s tímto produktem, který byl vyroben s využitím vysoce kvalitní a moderní technologie, dosáhnete těch nejlepších výsledků. Proto si před použitím produktu pečlivě přečtěte celý návod k použití a jakékoli doplňující dokumenty a uchovejte je pro budoucí použití. Pokud produkt předáte další osobě, rovněž jí předejte návod k použití. Dodržte veškerá varování a informace obsažené v návodu k použití.

Nezapomeňte, že tento návod se může vztahovat i k několika jiným modelům. Rozdíly mezi modely jsou v návodu výslovně uvedeny.

Vysvětlení symbolů

V celém návodu k použití jsou použity následující symboly:

Důležité informace o užitečných ti- pech k použití.

Varování na nebezpečné situace vůči životu a majetku.

Varování na zásah elektrickým proudem.

Tento produkt byl vyroben pomocí nejnovější technologie, v podmínkách šetrných k životnímu prostředí.

1 Důležité bezpečnostní a ekologické pokyny 111-113

1.1 Obecná bezpečnost 111
1.1.1 Elektrická bezpečnost ..... 111
1.1.2 Bezpečnost výrobku 112
1.1.3 Bezpečnost dětí ..... 113
1.2 Zamýšlené použití....113
1.3 Shoda s nařízením WEEE a likvidace produktů....113
1.4 Informace o balení....113

2 Technické parametry spotřebiče 114-115

3 Instalace spotřebiče 116-121

3.1 Postup instalace....116
3.2 Montáž digestoře na stěnu....117
3.2.1 Vrtání otvorů pro zavěšení....118
3.2.2 Zatloukání hmoždinek....119
3.2.3 Montáž šroubů pro zavěšení .....119
3.2.4 Montáž digestoře na stěnu....119
3.3 Montáž odvodu digestoře .....120
3.4.1 Používání s připojením odvodu ..... 121
3.4.2 Používání bez připojení odvodu .....121
3.5 Připojení odvodu:....121
3.5.1 Systém prevence zpětného proudění (N-RV)....121

4 Používání spotřebiče 122-123

4.1 Digitální elektronické ovládání se 3 úrovněmi .....122
4.2 Úsporné používání:....123
4.3 Používání digestoře:....123

5 Čištění a údržba 124-125

5.1 Hliníkový filtr .....124
5.1.1 Demontáž hliníkových filtrů .....124
5.2.1 Výměna uhlíkového filtru....124
5.3 Čištění....125
5.4 Výměna žárovek....125

1

Důležité bezpečnostní a ekologické pokyny

Tento oddíl obsahuje bezpečnostní pokyny, které vám pomohou pře-dejít riziku zranění a poškození. Veškeré záruky přestávají platit, jak-mile nedodržíte tyto pokyny.

1.1 Obecná bezpečnost

• Instalaci a opravy vždy svěřte pracovníkům autorizovaného servisu. Výrobce nenese žádnou odpovědnost za škody vyplývající z činností provedených neoprávněnými osobami.
• Toto zařízení není určeno pro použití osobami (včetně dětí) s omezenými fyzickými, vjemovými nebo mentálními schopnostmi, nebo osobami, které nemají dostatek zkušeností, ani znalostí. Děti musí být pod dozorem, aby se zajistilo, že si se spotřebičem nebudou hrát.

1.1.1 Elektrická bezpečnost

- Během instalace, údržby, čištění a opravy vždy odpojte výrobek od sítě.

• Pokud je poškozen napájecí kabel, musí jej vyměnit výrobce, poprodejní servis nebo podobně kvalifikovaná osoba (nejlépe elektrikář) nebo osoba určená dovozcem, aby se eliminovala možná rizika.
• Provozní napětí je 220 až 240 voltů.
• Pokud dojde k poruše zařízení, nemělo by se používat, dokud je neopraví pracovník autorizovaného servisu. Existuje zde nebezpečí zásahu elektrickým proudem!
• Neved'te napájecí kabel v blízko-sti varné desky. Napájecí kabel by se mohl vznítit, jelikož se snadno roztaví.
• Nikdy nezapojujte digestoř před dokončením instalace.
• Chcete-li dosáhnout optimálního výsledku, nesmí být vnější vývod delší než 4 m. Nesmí obsahovat více než 2 kolmé (90°) úhly a jeho průměr musí být nejméně ø120 mm.
• Spotřebič odpojte před jakoukoli prací na vnitřních součástkách spotřebiče.

1 Důležité bezpečnostní a ekologické pokyny

1.1.2 Bezpečnost výrobku

• Pro připojení odvodu digestoře můžete použít trubici o průměru 120 nebo 150 mm.
• Nepoužívejte připojení k odvodu využívaná sporáky, odvětrací šachty nebo odvody se stoupajícími plameny. Dodržujte pravidla stanovená úřady pro odvod odpadního vzduchu.
• Vzdálenost mezi spodní plochou digestoře a horní plochou sporáku/trouby by neměla být menší než 65 cm.
• Nepoužívejte digestoř bez hliníkových filtrů a nedemontujte filtry za provozu.
• Nikdy se nedotýkejte světel digestoře po dlouhodobém použití. Horké žárovky vás mohou popálit.
• Vyvarujte se používání prudkých plamenů pod výrobkem. Jinak by se mohly částice na olejovém filtru vznítit a způsobit požár.
• Zapněte digestoř poté, co na sporák postavíte pánve či hrnce. Jinak by stoupající teplota mohla poškodit některé součásti vašeho výrobku.

• Digestoř vypněte, než pánve nebo hrnce odeberete.

• Nestavte pod digestoř hořlavé materiály.

• Olej se může vznítit během smažení. Dávejte pozor na používání hadříků a závěsů.
• Při smažení nikdy nenechávejte sporák bez dozoru; jinak může dojít ke vznícení horkého oleje.
• Abyste předešli riziku požáru, čistěte digestoř ve stanovených intervalech.
• Dávejte velký pozor a používejte rukavice při čištění digestoře.
• Doporučujeme vám zapnout spotřebič pár minut před začátkem vaření, čímž zvýšíte sací výkon. Jakmile začne stoupat pára, budete již mít k dispozici stálý a stabilní sací výkon.
• Digestoř nechte v provozu 15 minut po konci vaření nebo pečení, abyste odstranili zápach z vaření z kuchyně.
• Když digestoř používáte, zejména společně s plynovými sporáky, zkontrolujte, zda je v místnosti zajištěno odvětrávání.
• Dávejte pozor, abyste nepřipojili spotřebič k odvodům používaným neelektrickými zařízeními. (Např.: odvod od topení).

1 Důležité bezpečnostní a ekologické pokyny

- Když se ve stejné místnosti společně s digestoří používá nějaké neelektrické zařízení, musí být záporný tlak v místnosti maximálně 0,4 mbar, aby digestoř nevtahovala do místnosti odpadní plyny druhého zařízení.

1.1.3 Bezpečnost dětí

• Obalové materiály představují nebezpečí pro děti. Obalové materiály uchovejte ho mimo dosah dětí.
• Elektrické spotřebiče představují nebezpečí pro děti. Udržujte děti mimo dosah výrobku. Děti si nesmí se spotřebičem hrát.

1.2 Zamýšlené použití

• Tento spotřebič je určen jen pro domácí použití. Není vhodný pro komerční použití a nesmí se používat jinak, než je stanovené zamýšlené použití.
• Výrobce nenese odpovědnost za žádné škody plynoucí z nesprávného použití či manipulace.
• Životnost vašeho spotřebiče činí 10 let. Jde o období nutné pro dostupnost náhradních dílů nutných pro provoz výrobku.

1.3 Shoda s nařízením WEEE a likvidace produktů

Tento výrobek neobsahuje škodlivé a zakázané materiály popsané ve „Směrnici o omezení používání určitých nebezpečných látek v odpadních elektrických a elektronických zařízeních“ (WEEE), již vydalo T.R. Ministerstvo životního prostředí a urbanizace.

Splňuje směrnici WEEE.

Tento výrobek byl vyroben z kvalitních dílů a materiálů, které lze použít opakovaně a recyklovat. Nevyhazujte výrobek s běžným domovním odpadem na konci jeho životnosti. Odneste jej na sběrné místo k recyklaci elektrických a elektronických zařízení. Na místním úřadě se dozvíte informace o nejbližším sběrném místě. Pomáhejte ochraně životního prostředí a přírodních zdrojů pomocí recyklace použitých výrobků.

1.4 Informace o balení

Balení produktu je vyrobeno z recyklovatelných materiálů, v souladu s naší národní legislativou. Nelikvidujte odpad z obalových materiálů s domovním či jiným odpadem, dopravujte jej na sběrná místa vyznačená místními úřady.

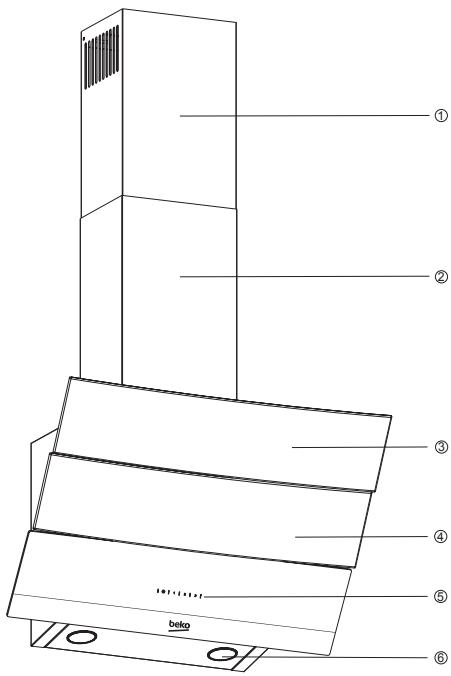

2 Technické parametry spotřebiče

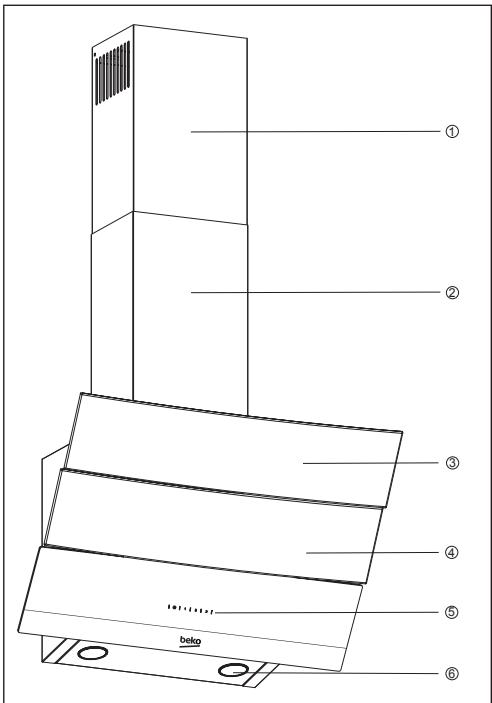

1. Vnitřní odvod
2. Vnější odvod
3. Skleněný kryt
4. Filtr (pod skleněným krytem)
5. Ovládací panel
6. Osvětlení

(Obrázek 1)

	HCA 92640 BH	HCA 92640 WH	HCA 62640 W
Šířka	896 mm	896 mm	596 mm
Hloubka	393 mm	393 mm	386 mm
Výška	750 mm / 1130 mm	750 mm / 1130 mm	750 mm /1080 mm
Napájecí napětí	220 - 240 V, 50 Hz	220 - 240 V, 50 Hz	220 - 240 V, 50 Hz
Ovládání	Se 3 úrovněmi	Se 3 úrovněmi	Se 3 úrovněmi
Výkon světla	2 x 3 W	2 x 3 W	2 x 3 W
Odvodní trubice	120 / 150 mm	120 / 150 mm	120 / 150 mm
Výkon	577 m ^3 /h	577 m ^3 /h	537 m ^3 /h
Výkon motoru	1 x 210 W	1 x 210 W	1 x 210 W
Celkový výkon	316 W	316 W	316 W
Čistá hmotnost	13 kg	13 kg	10,4 kg
Barva	Černá	Bílá	Bílá

Hodnoty uvedené na štítku výrobku nebo v dokumentaci, která jej doprovází, jsou získány v laboratorních podmínkách v souladu s příslušnými normami. Tyto hodnoty se mohou lišit podle podmínek používání.

2 Technické parametry spotřebiče

	HCA 62640 WH	HCA 62640 B	HCA 62640 BH
Šířka	596 mm	596 mm	596 mm
Hloubka	386 mm	386 mm	386 mm
Výška	750 mm /1080 mm	750 mm /1080 mm	750 mm /1080 mm
Napájecí napětí	220 - 240 V, 50 Hz	220 - 240 V, 50 Hz	220 - 240 V, 50 Hz
Ovládání	Se 3 úrovněmi	Se 3 úrovněmi	Se 3 úrovněmi
Výkon světla	2 x 3 W	2 x 3 W	2 x 3 W
Odvodní trubice	120 / 150 mm	120 / 150 mm	120 / 150 mm
Výkon	537 m ^3 /h	537 m ^3 /h	537 m ^3 /h
Výkon motoru	1 x 210 W	1 x 210 W	1 x 210 W
Celkový výkon	316 W	316 W	316 W
Čistá hmotnost	10,4 kg	10,4 kg	10,4 kg
Barva	Bílá	Bílá	Černá

3 Instalace spotřebiče

Instalaci digestoře svěřte nejbližšímu

Autorizovanému servisu.

*Za přípravu místa a elektroinstalaci pro výrobek nese odpovědnost zákazník.

Pozor!

Sejměte ochranný film (pokud existuje) z digestoře a odvodu po instalaci.

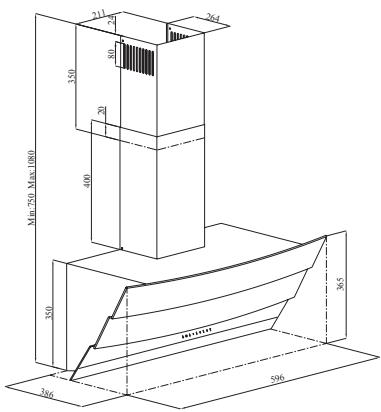

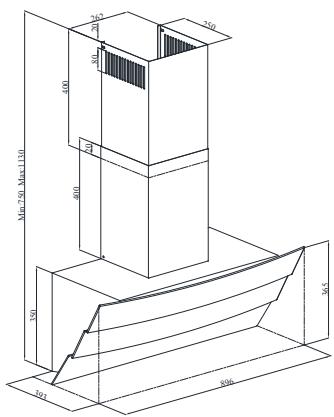

(Obr. 2)

Vzdálenost mezi spodní plochou digestoře a horní plochou varné desky by neměla být menší než 65 cm.

Elektroinstalací pověřte kvalifikovaného elektrikáře.

Spotřebič nainstalujte tak, abyste po instalaci snadno dosáhli na připojení napájení (zástrčka, zásuvka).

Rozměry jsou uvedeny v mm.

3.1 Postup instalace

1 x deska pro připojení odvodu

1 x ∅120/150 mm adaptér na plastový odvod

3 Instalace spotřebiče

Informace nezbytné pro přípravu místa instalace digestoře jsou uvedeny níže.

3.2 Montáž digestoře na stěnu

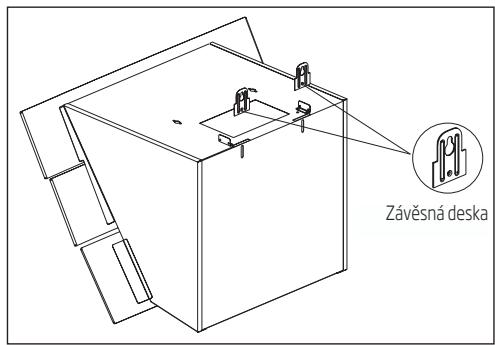

Chcete-li nainstalovat digestoř na stěnu, povolte šrouby závěsných desek na krytu motoru a přitáhněte desky nahoru. Pak utáhněte šrouby závěsných desek. (Obrázek 3a).

(Obrázek 3a)

(Obrázek 3b)

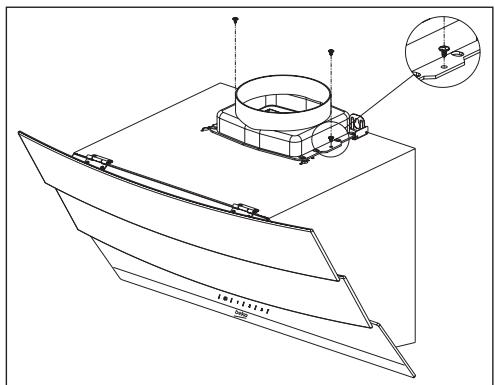

Upevněte ∅ 150 mm adaptér na plastový odvod na horní stranu trupu pomocí šroubu 3,5x9,5, který je příbalen do příslušenství k montáži (obrázek 4). Pokud použijete ∅ 120 mm odvodní trubici, nainstalujte na ni adaptér ∅ 120 mm.

3 Instalace spotřebiče

3.2.1 Vrtání otvorů pro zavěšení

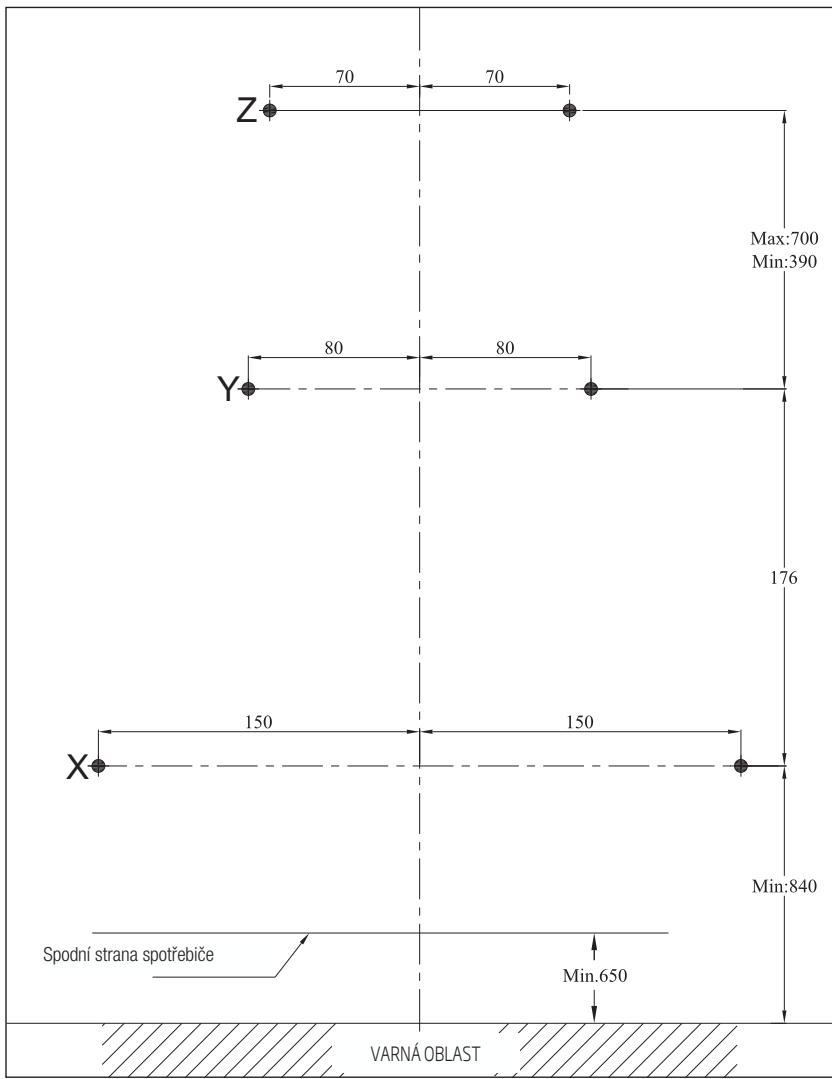

Upevněte šablonu pro montáž na místo pro instalaci digestoře. Vyvrtejte body označené (X,Y) (obrázek 5) pomocí vrtáku o ∅ 10 mm a body označené (Z) (obrázek 5) vrtákem o ∅ 6 mm.

(Obrázek 5)

3 Instalace spotřebiče

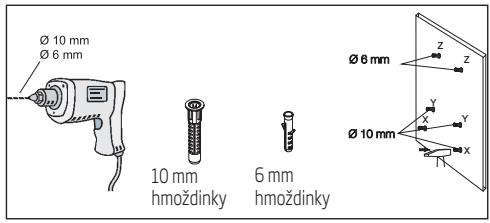

3.2.2 Zatloukání hmoždinek

Zasuňte hmoždinky ∅ 10 mm (X,Y) do otvorů vyvrtaných pro šrouby na zavěšení. Zasuňte hmoždinky 2 x ∅ 6 mm (Z) do otvorů vyvrtaných vrtákem ∅ 6 mm pro desku pro připojení vnějšího odvodu. (Obrázek 5)

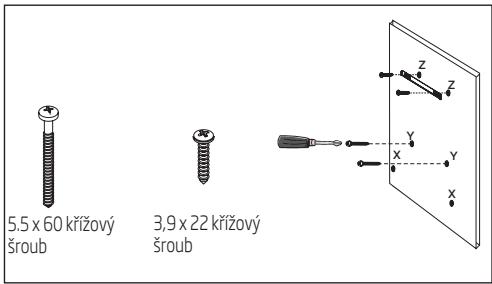

3.2.3 Montáž šroubů pro zavěšení

Nainstalujte šrouby 5,5x60 do hmoždinek ∅ 10 mm (Y), které jste zasunuli do otvoru ve stěně. Mezi hlavou šroubu a stěnou musí být mezera 5 mm. (Obrázek 6)

Připojte vnitřní desku pro připojení odvodu ke hmoždinkám 6 mm (Z) na stěně pomocí šroubů ∅ 3,9x22.(Obrázek 6)

(Obrázek 6)

3.2.4 Montáž digestoře na stěnu

• Zavěste digestoř na šrouby, které jste umístili do otvorů Y.
• Otevřete boční sací kryt na digestoři tak, že jej stáhnete k sobě. Nainstalujte šrouby 5,5x60 do otvorů X umístěných uvnitř, abyste spotřebič zajistili.

3 Instalace spotřebiče

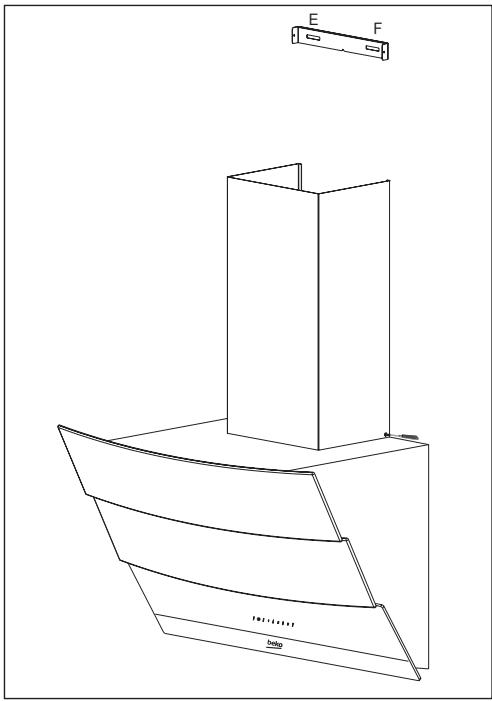

3.3 Montáž odvodu digestoře

Odpojte výrobek od napájení, než zahájíte instalaci odvodu. Upevněte kovové součásti odvodu kolem trupu výrobku.

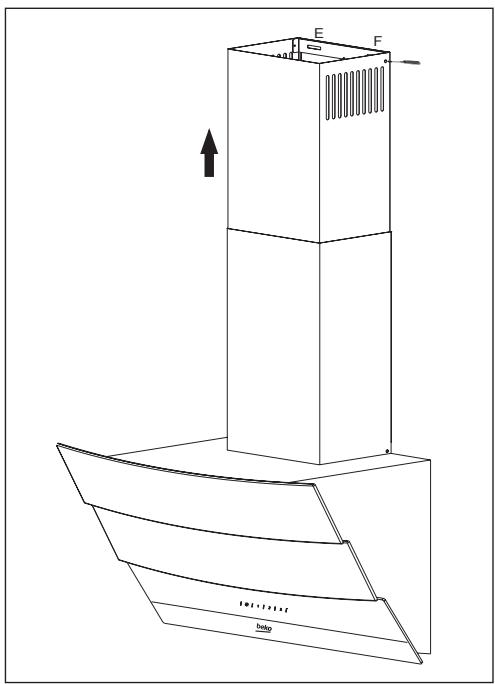

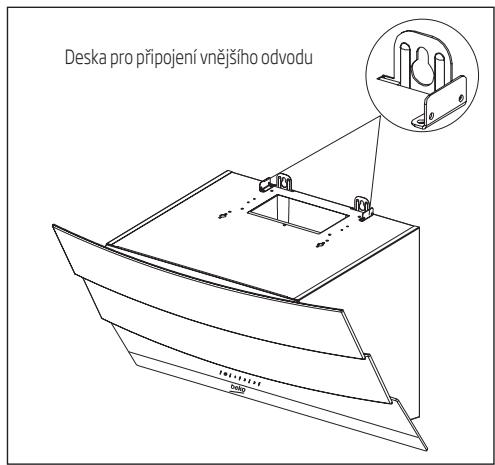

Našroubujte vnější odvod k deskám pro připojení vnějšího odvodu na krytu motoru. (Obr. 3b / 7)

Roztáhněte a našroubujte vnitřní odvod z vnějších okrajů k desce pro připojení odvodu, kterou jste upevnili na stěnu (Obrázek 8).

3 Instalace spotřebiče

3.4.1 Používání s připojením odvodu

• Výpary se odsávají odvodní trubicí, která je připevněna k připojovací hlavici na digestoři.
• Průměr trubice by se měl rovnat průměru připojovacího kroužku. Chcete-li snadno odvádět vzduch z místnosti ve vodorovných vedeních, měla by být trubice mírně vedena vzhůru (cca 10°).

3.4.2 Používání bez připojení odvodu

• Vzduch je filtrován uhlíkovým filtrem a vracen zpět do místnosti. Uhlíkový filtr slouží v případě, že v domě není možnost odvodu.
• Pokud se digestoř používá bez připojení k odvodu, vyjměte odvaděče uvnitř adaptéru pro odvod.

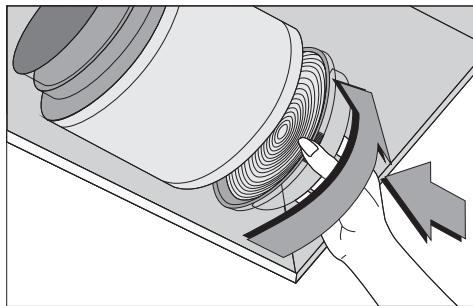

• Demontujte hliníkový filtr. Chcete-li nainstalovat uhlíkový filtr, vycentrujte uhlíkový filtr na plastovou součást po obou stranách trupu ventilátoru a zajistěte jej na zarážkách. Zajistěte filtr otočením zarážek doprava nebo doleva.
• Namontujte hliníkový filtr.

3.5 Připojení odvodu:

Umístěte dodaný adaptér společně s digestoří do otvoru pro ventilaci umístěného na horní straně digestoře. Připravte si trubku s průměrem 120/150 mm. Připojte jeden konec trubky k adaptéru a druhý k odvodu.

Zkontrolujte, zda jsou obě připojení dokonale pevná,

nesmějí povolit, jakmile digestoř spustíte na max. rychlost. Zkontrolujte, zda jsou klapky v odvodu funkční, když je utáhnete svorkou. Umístěte připojení odvodní trubky na adaptér. Pokud upevníte trubku pro připojení odvodu k vnitřku adaptéru, k odsávání vzduchu nedojde, jelikož klapky, které brání zpětnému proudění vzduchu, zůstanou zavřené.

Nedoporučujeme provádět připojení k odvodům připojeným ke sporákům nebo odpadním šachtám. Nepřipojujte spotřebič k těmto odvodům. Připojení trubek musí být co nejkratší a mít co nejméně záhybů.

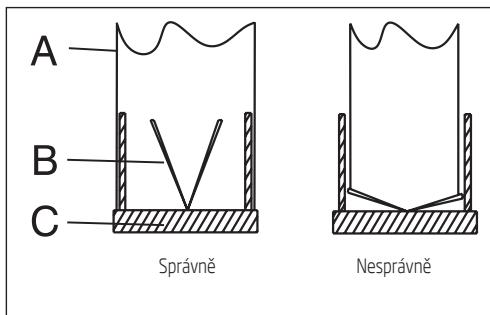

A: Odvodní trubice

B: Klapky bránící zpětnému proudění

C: Plastový odvod

3.5.1 Systém prevence zpětného proudění (N-RV)

Když se digestoř používá, klapky jsou uzavřeny, aby zápach a prach nevnikaly do prostředí zvenčí.

(Obrázek 9)

4 Používání spotřebiče

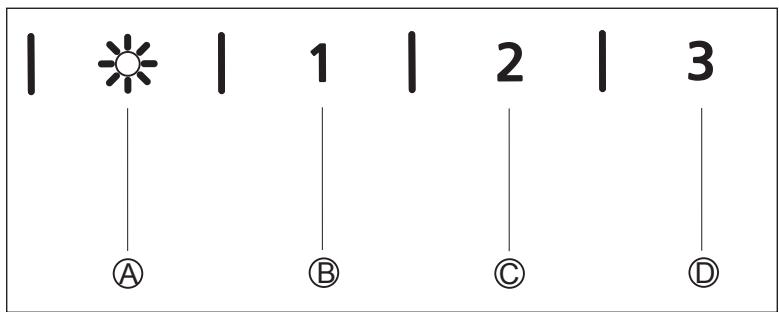

(A):Zapnutí / vypnutí světla
(B): Tlačítko 1. úrovně
(C):Tlačítko 2. úrovně
(D):Tlačítko 3. úrovně

4.1 Digitální elektronické ovládání se 3 úrovněmi

(A) Zapnutí/vypnutí světla: Varnou plochu můžete osvítit tímto tlačítkem.

Tlačítko (B): Digestoř můžete spustit na rychlost 1 stiskem tohoto tlačítka.

Dalším stiskem tohoto tlačítka můžete digestoř vypnout, údaje o rychlosti na displeji se vypnou.

Tlačítko (C): Digestoř můžete spustit na rychlost 2 stiskem tohoto tlačítka.

Dalším stiskem tohoto tlačítka můžete digestoř vypnout, údaje o rychlosti na displeji se vypnou.

Tlačítko (D): Digestoř můžete spustit na rychlost 3 stiskem tohoto tlačítka.

Dalším stiskem tohoto tlačítka můžete digestoř vypnout, údaje o rychlosti na displeji se vypnou.

Automatické vypnutí za 15 min:

Tento spotřebič je vybaven funkcí automatického vypnutí, která umožní odvětrat místnost další dobu, abyste odstranili nepříjemný zápach a páru z místnosti po konci vaření. Spotřebič se automaticky zastaví po určité době.

Chcete-li funkci automatického vypnutí vypnout, stiskněte libovolné tlačítko úrovně rychlosti (B, C, D) na ovladači déle než na 2 sekundy. Aktivuje se časovač na 15 minut.

Pokud stisknete totéž tlačitko úrovně rychlosti, zatímco je zapnuta funkce automatického zastavení, funkce se vypne a spotřebič se zastaví.

Zvolíte-li odlišnou úroveň rychlosti, tato funkce se vypne.

Pokud chcete, aby se spotřebič automaticky vypnul, musíte funkci automatického zastavení znovu zapnout.

Pravidelné čištění kovových filtrů:

Filtry je nutno čistit přibližně každých 60 hodin provozu nebo každé 4 týdny podle četnosti používání.

4 Používání spotřebiče

4.2 Úsporné používání:

• Při používání digestoře upravte rychlost podle intenzity zápachu a páry, abyste předešli zbytečné spotřebě energie.
• Používejte nízkou rychlost v běžných podmínkách (1-2), vysokou rychlost (3) při intenzivním zápachu a páře.
• Světla na digestoři mají za cíl osvítit varnou oblast.

Pokud je budete používat k osvětlení okolí/kuchyně, dojde ke zbytečnému nárůstu spotřeby energie a nevhodnému osvětlení.

4.3 Používání digestoře:

• Digestoř je vybavena motorem s různými hodnotami rychlosti.
• Pro lepší účinnost doporučujeme používat nízkou rychlost v běžných podmínkách, vysokou rychlost při intenzivním zápachu a páře.
• Digestoř můžete spustit stiskem tlačítka požadované úrovni rychlosti (B, C, D).
• Varnou plochu můžete osvítit tlačítkem osvětlení. (A)

5 Čištění a údržba

Před čištěním a údržbou odpojte spotřebič nebo vypněte hlavní spínač nebo povolte pojistku pro digestoř.

5.1 Hliníkový filtr

Tento filtr zachytává částice oleje ve vzduchu. Doporučujeme čistit filtr každý měsíc při běžném používání. Nejprve demontujte hliníkové filtry. Umyjte filtry tekutým saponátem a opláchněte je vodou, nainstalujte je zpět, až oschnou. Hliníkové filtry mohou při mytí změnit barvu; to je normální a filtr nemusíte měnit.

5.1.1 Demontáž hliníkových filtrů

1. Zatlačte zámek hliníkového filtru dopředu.
2. Pak jej mírně spustte dolů a zatáhněte dopředu. Jinak byste mohli filtr ohnout. (Obrázek 10) Po umytí a vysušení hliníkového filtru vraťte filtr zpět na drážku podle výše uvedených kroků v opačném pořadí.

Hliníkové filtry můžete mýt i v myčce.

Uhlíkový filtr (používání bez připojení odvodu)

Tento filtr odstraňuje zápach z vaření. Pokud nelze používat odvod, vyčistí vzduch proudící v kuchyni. Uhlíkový filtr spotřebiče se časem zanese podle četnosti používání, stylu vaření a pravidelného čištění hliníkových filtrů.

Pozor!

Uhlíkový filtr nikdy nemyjte.

Uhlíkové filtry získáte od autorizovaných servisů Beko.

5.2.1 Výměna uhlíkového filtru

• Demontujte hliníkové filtry. (Obrázek 10)
- Uhlíkový filtr demontujete tak, že otočíte zarážky proti směru hodinových ručiček a filtr uvolníte. (Obrázek 11)
- Namontujte nový hliníkový filtr.
- Namontujte hliníkové filtry.

Filtry proti zápachu obsahují dřevěné uhlí (aktivní uhlík).

Je nutno je měnit v intervalech cca 6 měsíců.

Bez ohledu na používání uhlíkového filtru je nutno vždy nainstalovat hliníkové filtry.

Spotřebič nespouštějte bez nasazeného hliníkového filtru. Používání s uhlíkovým filtrem sníží účinnost odsávání spotřebiče.

5 Čištění a údržba

5.3 Čištění

Nezanedbávejte čištění digestoře bezprostředně po smažení.

K čištění vnějšího povrchu digestoře použijte měkký hadřík navlhčený v kapalném saponátu.

K čištění nikdy nepoužívejte brusné ani hrubé materiály.

Můžete používat čisticí prostředky běžně dostupné na odolnou mastnotu atd., pokud dodržíte pokyny a varování na výrobku. Abyste nepoškrábali trup z broušené oceli, otírejte ve stejném směru.

Nepoužívejte čistidla s kyselinou uhlovodíkovou, škrob nebo brusný prášek, abyste zachovali kvalitu povrchu výrobku. Používejte hadřík navlhčený v mýdlovém roztoku nebo speciální čisticí sprej na nerezavějící ocel. Sejměte ochrannou fólii ze spotřebiče.

Pozor!

Pokud nedodržíte pokyny týkající se čištění a výměny filtrů digestoře, můžete způsobit požár.

Pokud musíte spotřebič přemístit:

- Uskladněte si originální balení spotřebiče. Spotřebič přepravujte v původním obalu a dodržujte značení pro přepravu na původním obalu.

Pokud nemáte původní obal:

• Na digestoř neumistujte žádné předměty.
• Ochraňte vnější plochu před nárazy.
• Zabalte spotřebič tak, aby se během přepravy nepoškodil.

5.4 Výměna žárovek

Odpojte napájení ze sítě.

Spotřebič je vybaven halogenovými žárovkami 3 W.

Chcete-li halogenovou žárovku vyměnit, stiskněte žárovku dolů ze zadní části držáku a uvolněte ji. Pak ji otočte proti směru hodinových ručiček o 1/4 otočky a vyjměte ji.

Předchozí kroky proved'te v opačném pořadí při nasazování nových žárovek.

Žárovky získáte od autorizovaných servisů Beko.

2 Technické parametre spotrebiča 166-167

1 Dôležité pokyny pre bezpečnost a ochranu životného prostredia

1.1 Všeobecná bezpečnost

1.1.1 Elektrická bezpečnost

1.1.2 Produktová bezpečnost

1.1.3 Bezpečnost detí

2 Technické parametre spotrebiča

2 Technické parametre spotrebiča

	HCA 62640 WH	HCA 62640 B	HCA 62640 BH
Šírka	596 mm	596 mm	596 mm
Híbka	386 mm	386 mm	386 mm
Výška	750 mm /1080 mm	750 mm /1080 mm	750 mm /1080 mm
Privádzané napätie	220 - 240 V, 50 Hz	220 - 240 V, 50 Hz	220 - 240 V, 50 Hz
Regulácia	S 3 úrovňami	S 3 úrovňami	S 3 úrovňami
Výkon žiarivky	2 x 3 W	2 x 3 W	2 x 3 W
Potrubie vzduchového vývodu	120 / 150 mm	120 / 150 mm	120 / 150 mm
Kapacita	537 m3/h	537 m3/h	537 m3/h
Výkon motora	1 x 210 W	1 x 210 W	1 x 210 W
Celkový výkon	316 W	316 W	316 W
Hmotnosť netto	10,4 kg	10,4 kg	10,4 kg
Farba	Biela	Biela	Čierna

Elektrické zapojenie zverte do rúk kvalifikovaného elektrikára.

1 x ∅150 mm plastový vetrací kanál

1 x ∅120/150 mm plastový adaptér pre vetrací kanál

3.2.1 Vrtanie závesných otvorov

3.3 Montáž vetracieho kanálu digestora

Pred zahájením montáže vetracieho kanálu odpojte produkt od zdroja napájania. Osad'te diely vetracieho kanálu z kovových platní okolo telesa.

3.4.1 Používanie s pripojením k vetraciemu kanálu

A: Vývodné potrubie vetracieho kanála
B: Záslepky brániace v spätnom prietoku
C: Plastový vetrací kanál

3.5.1 Systém na prevenciu spätného toku (N-RV)

Tlačidlo (C): Stlačením tohto tlačidla môžete digestor spustit's otáčkami na úrovni 2.

Tlačidlo (D): Stlačením tohto tlačidla môžete digestor spustit's otáčkami na úrovni 3.

Automatické zastavenie o 15 min.:

5.1.1 Demontáž hliníkových filtrov

Ak chcete odstránit hliníkový filter, otočením výstupkov proti smeru hodinových ručičiek uvol'nite filter. (obrázok 11)
