KN 14 - Sešívačka GUDE - Bezplatný návod k obsluze

Typ produktu	Ruční sešívačka
Značka	Güde
Model	KN 14
Pohon	Manuální
Kapacita sponek	Až 100 sponek
Typ sponek	Sponky typu 14 (šířka 6 mm, délka 4-14 mm)
Hloubka sešívání	Nastavitelná
Zásobník	Posuvný zásobník
Rukojeť	Ergonomická, protiskluzová guma
Hlavní funkce	Sešívání papíru, kartonu, lehkých látek
Rozměry (D x Š x V)	Přibližně 20 x 15 x 5 cm
Hmotnost	Přibližně 0,5 kg
Materiál krytu	Pevná ocel a ABS
Bezpečnost	Uzamykání spouště, bezpečnostní blokování
Údržba a čištění	Čistěte suchým hadříkem; pohyblivé části mažte strojním olejem
Náhradní díly a opravitelnost	Pružiny a kovadlinky k dispozici; oprava možná v servisu
Obecné informace	Dodáváno se 100 sponkami

Často kladené otázky - KN 14 GUDE

Jaký typ sponek použít pro KN 14?

Použijte sponky typu 14, šířky 6 mm a délky mezi 4 a 14 mm. Tyto sponky jsou běžně dostupné v obchodech.

Jak nabít sponky do sešívačky?

Otevřete zásobník posunutím krytu dozadu. Vložte pásek sponek hroty dolů. Zavřete zásobník, dokud neuslyšíte cvaknutí.

Může sešívačka sešívat do tvrdého dřeva?

Ano, ale ruční síla může být omezená. Pro tvrdé dřevo použijte kratší sponky a pevně tlačte. Pro intenzivní použití preferujte pneumatickou sešívačku.

Jak nastavit hloubku sešívání?

Většina modelů KN 14 má nastavovací kolečko na boku. Otáčejte jím pro nastavení síly úderu a tím hloubky sponky v materiálu.

Co dělat, když se sešívačka zasekne?

Odemkněte bezpečnostní spoušť. Otevřete zásobník a vyjměte blok sponek. Pomocí kleští ručně odstraňte zaseknutou sponku. Poté namažte mechanismus.

Je sešívačka KN 14 vhodná pro čalounické práce?

Ano, je ideální pro připevňování lehkých látek, pláten nebo plastových fólií na dřevěné rámy. Pro optimální výsledek použijte sponky o délce 6 až 8 mm.

Jak udržovat sešívačku, aby dlouho vydržela?

Po každém použití ji otřete suchým hadříkem. Pohyblivé části nakapejte kapkou strojního oleje. Skladujte na suchém místě. Vyhněte se pádům.

Je v ceně zahrnuta záruka?

Ano, Güde poskytuje 2letou záruku na výrobní vady. Uschovejte si účtenku a návod pro případ reklamace.

Mohu použít sponky jiných značek?

Ano, pokud jsou typu 14 a splňují rozměry (šířka 6 mm, délka 4-14 mm). Generické sponky obvykle fungují dobře.

Co dělat, když sešívačka nezaráží sponky úplně?

Zkontrolujte, zda jsou sponky správně nabité a správného typu. Nastavte hloubku sešívání. Pokud problém přetrvává, namažte mechanismus nebo vyměňte nárazovou pružinu.

NÁVOD K OBSLUZE KN 14 GUDE

Překlad originálního návodu k provozu

Mnohokrát děkujeme za důvěru, kterou jste projevil nám a našemu výrobku. Koupí tohoto výrobku Güde jste se rozhodl pro vysoce kvalitní přístroj, který odpovídá aktuálnímu bezpečnostnímu standardu.

Dříve než však Váš přístroj uvedete do provozu, pročtěte si prosím v každém případě pozorně tento návod k obsluze. Stroj uveďte do provozu až poté, co si návod k obsluze kompletně přečtete a pochopíte jej. Tento návod k obsluze obsahuje důležité pokyny, jež jsou bezpodmínečně nutné pro bezpečný a bezporuchový provoz Vašeho stroje. Proto je uschovejte vždy u stroje.

Části hřebíkovaček obr. A, obj. č. 40220

1. Zásobník
2. Spoušť
3. Upínací páka
4. Nástavec
5. Blokovací páka
6. Vypínací pojistka

Části sponkovaček obr. B, obj. č. 40880

1. Zásobník
2. Spoušť
3. Upínací páka
4. Nástavec
5. Vypínací pojistka

1. Zásobník
2. Spoušť
3. Upínací páka
4. Nástavec
5. Blokovací páka
6. Vypínací pojistka

1. Zásobník
2. Spoušť
3. Upínací páka
4. Nástavec
5. Blokovací páka
6. Vypínací pojistka

Technické údaje obj. č. 40220

Přípojný závit: 1/4 "

Provozní tlak: 6 bar

Délka hřebíku: 50 mm Tloušťka hřebíku: 1,05 mm Průměr hlavy hřebíku: 2 mm

Max. délka spony: 50 mm

Šířka zad spony: 5,8 mm

Tloušťka spony: 1 mm

Doporučený vnitřní průměr hadice: 6 mm

Hmotnost: 3,6 kg

Obsah kufru: sponkovačka, 2 imbusové klíče, konzoly 500 o délce 19, 32 a 40 mm, s délkou 1000 piny 25 a 40 mm, 1 láhev s olejem, ochranné brýle.

Náhradní hřebíky k obj. č. 40220

Délka	∅	hlavyhřebíku			Tloušt'kahřebíku		Ks	Obj. č.
15 mm	2	mm	1,05 mm	5000	40213
25 mm	2	mm	1,05 mm	5000	40214
30 mm	2	mm	1,05 mm	5000	40215
40 mm	2	mm	1,05 mm	5000	40216
50 mm	2	mm	1,01 mm	5000	40217

Náhradní sešívací spony k obj. č. 40220

Délka	Šířka zad	Tloušťka spony	Ks Obj. č.
13 mm	5,8 mm	1 mm	2500	40253
22 mm	5,8 mm	1 mm	2500	40254
32 mm	5,8 mm	1 mm	2500	40255
40 mm	5,8 mm	1 mm	2500	40256

Technické údaje # 40088

Přípojný závit: 1/4"

Provozní tlak: 6 bar

Délka spony: 6-16 mm

Šířka zad spony: 12,8 mm

Tloušťka spony: 0,65 mm

Doporučený vnitřní průměr hadice: 6 mm

Hmotnost: 1,8 kg

Obsah kufru: sponkovačka, ochranné brýle, láhev s olejem, měřicí pásmo, 600 spon 8 mm, 600 spon 10 mm, 600 spon 14 mm.

Náhradní sešívací spony k obj. č. 40088

Délka	Šířka zad	Tloušt'ka spony	Ks Obj. č.
16 mm	12,8 mm	0,65 mm	5000	40267
8 mm	12,8 mm	0,65 mm	5000	40268
10 mm	12,8 mm	0,65 mm	5000	40269
12 mm	12,8 mm	0,65 mm	5000	40271
14 mm	12,8 mm	0,65 mm	5000	40272

Technické údaje # 40205

Přípojný závit: 1/4"

Provozní tlak: 6 bar

Délka hřebíku: 32-64 mm

Tloušťka hřebíku: 1,6 mm

Průměr hlavy hřebíku: 2 mm

Doporučený vnitřní průměr hadice: 6 mm

Hmotnost: 2,9 kg

Náhradní hřebíky k obj. č. 40205

Délka ∅	hlavyhřebíku	Tloušt'kahřebíku	Ks Obj. č.
32 mm	2 mm	1,6 mm	5000	40206
45 mm	2 mm	1,6 mm	5000	40207
50 mm	2 mm	1,6 mm	5000	40208
64 mm	2 mm	1,6 mm	5000	40209

Technické údaje # 40212

Přípojný závit: 1/4"

Provozní tlak: 6 bar

Délka hřebíku: 15-50 mm

Tloušťka hřebíku: 1,05 mm

∅ hlavy hřebíku: 2 mm

Doporučený vnitřní průměr hadice: 6 mm

Hmotnost: 2,4 kg

Obsah kufru: 2 imbusové klíče, ochranné brýle,

a 1000 hřebíků 15/25/30/40 mm

Náhradní hřebíky k obj. č. 40212

Délka	∅	hlavy hřebíku			Tloušt'ka hřebíku		Ks	Obj. č.
15 mm	2	mm	1,05 mm	5000	40213
25 mm	2	mm	1,05 mm	5000	40214
30 mm	2	mm	1,05 mm	5000	40215
40 mm	2	mm	1,05 mm	5000	40216
50 mm	2	mm	1,05 mm	5000	40217

Všeobecné bezpečnostní pokyny

Před uvedením tohoto přístroje do provozu si přečtěte a dodržujte všechny tyto pokyny.

Bezpečnostní pokyny dobře uschovejte!

Bezpečná práce

Své pracoviště udržujte v pořádku!

Nepořádek na pracovišti je příčinou úrazů.

Zohledněte okolní vlivy

Přístroj nevystavujte dešti. Přístroj nepoužívejte ve vlhkém či mokrém prostředí. Zajistěte dobré osvětlení. Přístroj nepoužívejte v blízkosti hořlavých kapalin či plynů.

Držte mimo dosah jiných osob!

Jiné osoby, především pak děti, nenechávejte, aby se přístroje dotýkaly. Držte je mimo dosah pracoviště.

Přístroj ukládejte na bezpečné místo!

Přístroj, který nepoužíváte, byste měli ukládat v suché, uzamčené místnosti tak, aby k němu neměly přístup děti.

Svůj přístroj nepřetěžujte!

Pracuje lépe a bezpečněji v uvedeném rozsahu výkonu.

Používejte správný přístroj!

Přístroje s nízkým výkonem nepoužívejte pro náročné práce. Přístroj nepoužívejte k účelům, pro něž není určen.

Noste vhodný pracovní oděv!

Nenoste široký oděv a šperky, mohly by být zachyceny pohyblivými částmi.

Při práci venku se doporučuje nosit protiskluzovou obuv. Máte-li dlouhé vlasy, noste síťku na vlasy.

Používejte ochranné pomůcky!

Noste vždy ochranné rukavice.

Obrobek zajistěte!

K přidržení obrobku použijte upínací přípravek nebo svěrák. Je tak držen bezpečněji než Vaší rukou.

Vyhněte se abnormálnímu držení těla!

Zajistěte si bezpečný postoj a udržujte vždy rovnováhu.

Ošetřujte svůj přístroj s pečlivostí!

Přístroj udržujte ostrý a čistý, aby s ním bylo možno lépe a bezpečněji pracovat.

Dodržujte předpisy pro údržbu a pokyny pro výměnu nástroje.

Kontrolujte pravidelně kabel přístroje a nechte jej při poškození vyměnit autorizovaným odborníkem.

Kontrolujte pravidelně prodlužovací kabely a vyměňte je, jsou-li poškozeny.

Rukojeti udržujte suché a bez oleje a tuku.

Bud'te pozorní!

Dávejte pozor na to, co děláte. K práci přistupujte s rozumem. Přístroj nepoužívejte, jste-li unavení.

Přístroj zkontrolujte z hlediska případného poškození!

Před dalším použitím přístroje musí být pečlivě

zkontrolována bezvadná a předpisová funkce ochranných zařízení či lehce poškozených dílů.

Zkontrolujte, zda rotující díly pracují bezvadně a neváznou, nebo zda nejsou poškozeny díly.

Všechny díly musí být správně namontované a splňovat všechny podmínky, aby byl zajištěn bezvadný provoz přístroje.

Poškozená ochranná zařízení a díly musí být odborně opraveny či vyměněny autorizovanou odbornou dílnou, pokud není v návodu k použití uvedeno jinak.

Poškozené spínače nechte vyměnit zákaznickou servisní dílnou. Nepoužívejte přístroj, u kterého nelze spínač zapnout a vypnout.

Nebezpečí exploze

Nepracujte v místnostech, v nichž hrozí exploze.

Dodržujte maximální tlak.

Používejte jen energii tlakového vzduchu.

Nepoužívejte kyslík a jiné plyny

VÝSTRAHA!

Použití jiných nástavců a jiného příslušenství může mít za následek úraz.

Svůj přístroj nechte opravit odborníkem!

Tento přístroj odpovídá příslušným bezpečnostním ustanovením. Opravy smí provádět jen odborník, který používá originální náhradní díly, v opačném případě hrozí uživateli úraz.

Zvláštní bezpečnostní pokyny

VÝSTRAHA!

Piskající pneumatická hadice při otevření rychlospojky.

Pneumatickou hadici při povolování přidržujte.

Víření prachu, kapalin, částic nečistot a jisker během provozu.

Noste respirátor, ochranné brýle a ochranné rukavice.

Hluk během provozu

Noste chrániče uší

Hrozí zpětný náraz přístroje!

Nepoužívejte podložku k vymezení hloubky nástřelu

Přístroj nespouštějte ve volném prostoru, spony/hřebíky mohou volně poletovat!

Noste ochranné brýle.

Zabraňte možným příčinám úrazu! Při následujících pracích odpojte přístroj od zdroje tlakového vzduchu: změna polohy nebo vlastností přístroje.

Před pohybem nahoru/dolů po žebřících, lešeních, schodech, pojízdných pracovních plošinách, podestách, vratkých podkladech atd. udržujte vypínací pojistky funkční.

Zabraňte proražení tenkých obrobků a okrajových ploch!

Vibrace se mohou při provozu přenést na provozovatele.

Pozor, nezakopněte! Dávejte pozor na pneumatické hadice vedené po podlaze, případně tomu zabraňte.

Přístroj nepoužívejte na tvrdé podklady, jako je beton, kov a podobné materiály.

Nikdy nepoužívejte vodík, kyslík, oxid uhličitý ani jiný plyn v lahvích jako zdroj energie tohoto přístroje, neboť to může vést k explozi a tím k vážným úrazům.

	Přístroj nostev provozuschopném stavujen za rukojeť a nikdy sestisknutou spouští. Dbejtena to, abyste při prácineprobíjeli tenký materiála aby přístroj neklouzal narozích a hranách.
Europe 0.1 BAR	Přístroj nikdy nespojujte spneumatickou hadicí, jejížtlak přesahuje 150 psi nebo 10,0 bar.
	Hadice musí býtdimenzována na tlak min.10,3 bar nebo 150 psi,minimálně však na 150 %maximálního tlakuv systému.
	Přístroj a přívodní hadicemusí být opatřenyhadicovou spojkou tak,aby se tlak při odpojeníspojovací hadice zcelavypustil.
	Zásobník lze pak naplnitjen tehdy, je-li přístroj jižpřipojen k přívodu vzduchu.
	Přístroj se nesmí nikdynepoužívat, pokud chybípojistka, spoušt’ nebopružiny a pokud jsounepoužitelné nebopoškozené. Pojistku,spoušť a pružiny nikdyneodstraňujte.
	Před použitím tohotopřístroje zkontrolujte, zdajsou spoušť, šrouby amatice pevně utažené.
	Přístroj nesmí být žádnýmzpůsobem změněn bezpovolení.

Přístroj obsluhujte pouze s doporučeným tlakem (cca 6 bar).

Označení

Bezpečnost produktu:

Produkt odpovídá příslušným normám EU

Zákazy:

Zákaz tahání za kabel Nepoužívejte za deště
Zákaz sahání dovnitř

Výstraha:

Výstraha/pozor		Nebezpečí vtažení
Okolostojící osoby musí dodržovat bezpečnostní odstup		Výstraha před odmrštěnými předměty

Příkazy:

Před použitím si přečtěte návod k obsluze	Noste chrániče uší a očí

Obal:

Chraňte před vlhkemPozor - křehkéObal musí směřovat nahoru

Technické údaje:

	[SDCO]
Přípojný závit Provozní tlak
Tloušťka spony	Šířka spony
Délka spony Délka hřebíku
Tloušťka hřebíku	∅ hlavy hřebíku

Použití v souladu s určením

Pneumatické přístroje jsou přístroje pro řemeslníky a jsou vhodné k: výjimečnému připevnění prken s drážkami a pery, ozdobných lišt, soklových lišt, obkladů a podobných materiálů. Každé jiné použití je v rozporu s určením.

Provoz

1	Přístroj spojte s hadicí pro přívod vzduchu.Přitom přístrojem nemiřte na sebe či jiné osoby.

Použijte nástavec, je-li samostatně přiložen.

	Stlačte upínací páku a zásobník posuňte dozadu, aby se otevřel.
2

Do zásobníku vložte spony/hřebíky. Přístroj se nesmí plnit, je-li stlačena spoušť.

Zásobník posuňte zpět, aby upínací páka zapadla.

Přípojka tlakového vzduchu:

Zapojte údržbovou jednotku s redukčním ventilem filtru a mlhový přimazávač.

Aby byl zaručen trvalý a dlouhodobý provoz, musí být přístroj kontinuálně zásobován pneumatickým olejem.

Doporučujeme:

Mini-maznici Güde lze obdržet pod obj. č. 41086 a pneumatický olej Güde pod obj. č. 40060

• Odjistěte zablokování, pokud existuje. • Nastavte potřebný tlak.
• Vypínací pojistku nebo vodicí desku nasaďte na obrobek silným tlakem.

K nastřelení spony/hřebíku zatáhněte za spoušť.

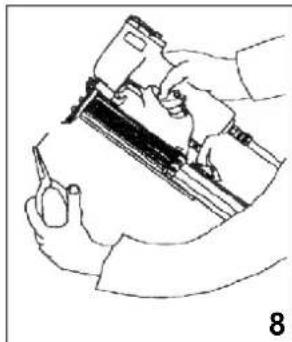

Sejměte hadici pro přívod vzduchu, je-li uzávěr zablokovaný nebo chcete-li ukončit práci.

Stlačte upínací páku a zásobník posuňte nahoru, aby se otevřel.

Případně odstraňte zablokované spony či hřebíky.

Jakmile chcete pokračovat v práci, začnete s bodem 3 této kapitoly.

Po skončení práce

• Z nástavce odpojte rychlospojku. • Vyprázdněte zásobník. • Přístroj vyfoukejte tlakovým vzduchem. • Přístroj bezpečně uložte.

Záruka

Záruční doba činí 12 měsíců při průmyslovém použití, 24 měsíců pro spotřebitele a začíná dnem nákupu přístroje.

Záruka se vztahuje výhradně na nedostatky způsobené vadou materiálu nebo výrobní vadou. Při reklamaci v záruční době je třeba přiložit originální doklad o koupi s datem prodeje.

Do záruky nespadá neodborné použití jako např. přetížení přístroje, použití násilí, poškození cizím zásahem nebo cizími předměty, nedodržení návodu k použití a montáži a normální opotřebení.

Zbytková nebezpečí a ochranná opatření

Nepřiměřené lokální osvětlení

Nedostatečné osvětlení představuje vysoké bezpečnostní riziko.

Při práci s přístrojem zajistěte vždy dostatečné osvětlení.

Po použití přístroj odpojte od tlakového vzduchu a řádně uschovejte.

Chování v případě nouze

Zaveďte úrazu odpovídající potřebnou první pomoc a vyzvěte co možná nejrychleji kvalifikovanou lékařskou pomoc. Chraňte zraněného před dalšími úrazy a uklidněte jej.

Kvůli případné nehodě musí být na pracovišti vždy po ruce lékárnička první pomoci dle DIN 13164. Materiál, který si z lékárničky vezmete, je třeba ihned doplnit. Pokud požadujete pomoc, uveďte tyto údaje:

1. Místo nehody
2. Druh nehody
3. Počet zraněných
4. Druh zranění

Likvidace

Pokyny pro likvidaci vyplývají z piktogramů umístěných na přístroji resp. obalu. Popis jednotlivých významů najdete v kapitole „Označení“.

Likvidace přepravního obalu

Obal chrání přístroj před poškozením při přepravě.

Obalové materiály jsou zvoleny zpravidla podle jejich šetrnosti vůči životnímu prostředí a způsobu likvidace a lze je proto recyklovat.

Vrácení obalu do oběhu materiálu šetří suroviny a snižuje náklady na likvidaci odpadů.

Části obalu (např. fólie, styropor) mohou být nebezpečné pro děti. Existuje riziko udušení!

Části obalu uschovejte mimo dosah dětí a co nejrychleji zlikvidujte.

Požadavky na obsluhu

Obsluha si musí před použitím přístroje pozorně přečíst návod k obsluze.

Kvalifikace

Kromě podrobného poučení odborníkem není pro používání přístroje nutná žádná speciální kvalifikace.

Minimální věk

Na přístroji smí pracovat jen osoby, jež dosáhly 16 let. Výjimku představuje využití mladistvých, pokud se toto děje během profesního vzdělávání za účelem dosažení dovednosti pod dohledem školitele.

Školení

Používání přístroje vyžaduje pouze odpovídající poučení odborníkem resp. návodem k obsluze. Speciální školení není nutné.

Servis

Máte technické otázky? Reklamaci? Potřebujete náhradní díly nebo návod k obsluze?

Na naší domovské stránce www.guede.com Vám v oddílu Servis pomůžeme rychle a nebyrokraticky. Prosím pomožte nám pomoci Vám. Aby bylo možné Váš přístroj v případě reklamace identifikovat, potřebujeme sériové číslo, objednací číslo a rok výroby. Všechny tyto údaje najdete na typovém štítku. Abyste měli tyto údaje vždy po ruce, zapište si je prosím dole.

Sériové číslo:

Objednací číslo:

Rok výroby:

Tel.: [phone] / 700-360

Fax: [phone]

E-Mail: supp [e-mail]

Vyhledávání poruch

Při všech poruchách je třeba nejprve zkontrolovat, zda je přístroj dostatečně a trvale zásobován pneumatickým olejem.

Porucha	Příčina	Odstranění
Tlakový vzduch uniká z otvoru víka	O-kroužky jsou poškozené nebo znečištěné cizorodým předmětem.	O-kroužky vyčistěte nebo vyměňte.
Tlakový vzduch uniká z ventilu	Poškozené O-kroužky, vadný ventil.	O-kroužky a ventil vyměňte.
Tlakový vzduch uniká mezi tělesem a víkem válce	Povolené šrouby.Poškozené O-kroužky.	Šrouby utáhněte.Vyměňte O-kroužky.
Píst se zcela nevrací, údery naprázdno	P řístroj je přiložen příliš slabě nebo příliš krátce.Píst vázne, protože není namazaný.Vadný O-kroužek.	Přístroj přiložte silněji.Namažte styčnou plochu válce.O-kroužek vyměňte,zkontrolujte pracovní tlak.
Hřebíky se zcela nenastřelí	P říliš nízký tlak vzduchu.Hadicové vedení má příliš malý průřez.P řístroj není mazán.Opotřebené nastřelovací zařízení.	Postupně zvyšujte tlak o 0,5 bar tak, aby byly hřebíky správně nastřelovány.Vnitřní průměr hadicového vedení min. 6 mm.Díly vyčistěte a namažte.Nastřelovací zařízení cca 0,2 mm zbruste.
Porucha	Příčina	Odstranění
Hřebíky se lámou a přesahují	Značně opotřebené nastřelovací zařízení.P řístroj je přiložen příliš slabě.	Nastřelovací zařízení vyměňte.Přístroj přiložte silněji.
Přístroj běží příliš pomalu	Poškozený O-kroužek.Poškozený ventil.	O-kroužek vyměňte.Ventil kompletně vyměňte.
Nastřelovací zařízení je zablokované hřebíky	Použity špatné hřebíky.Nastřelovací zařízení má otřep.	Vhodné hřebíky správně vložte.Nastřelovací zařízení zbavte otřepu.
Přístroj je nefunkční	Zkontrolujte přívod vzduchu.Příp. je příliš nízký pracovní tlak.	Zvyšte pracovní tlak.Dodržujte však max. pracovní tlak.
Nepravidelný provoz přístroje	Nainstalujte sadu čepů s hlavovým ventilem.
Přístroj propouští vzduch ve spodní části	Šrouby utáhněte nebo nainstalujte tlumič nebo sadu čepů.

Špatný zpětný chod	Přístroj vyčistěte a nainstalujte tlumič nebo sadu čepů.
Jiné poruchy	Spojte se s odborníkem, prodejcem nebo distributorem.
Spony/hřebíky zablokované ve vodicí desce	Znečištěný zásobníkPás se svorkami/hřebí ky se neposouvá zcela vpředOpotřebený beran	Zásobník vyčistěte (vyfoukejte).Použili jste špatné svorky/hřebíky.Použijte vhodné svorky/hřebíky

Tabulka údržby

Dodržování zde uvedených pokynů pro údržbu zajistí tomuto kvalitnímu výrobku dlouhou životnost a bezporuchový provoz. Při údržbě a ošetřování odpojte přístroj od zdroje tlakového vzduchu. Pro dlouhodobě bezvadnou funkci Vaší sponkovačky/hřebíkovačky je nezbytné každodenní čištění a pravidelné mazání. K tomuto účelu používejte jen speciální nástrojový olej:

Přes mlhový přimazávač	Kompletní údržbová jednotka obsahuje mlhový přimazávač a je připevněna na kompresoru.
Přes maznicina potrubí	V bezprostřední blízkosti přístroje (cca 50 cm odstup) se nainstaluje na potrubí maznice,která přístroj dostatečně zásobuje olejem.
Ručně	Nemá-li Vaše zařízení údržbovou jednotku ani maznici na potrubí,musíte před každým uvedením pneumatického přístroje do provozu dát 3-5 kapek oleje dopřípojky tlakového vzduchu.Pokud byl pneumatický přístrojněkolik dnů mimo provoz, musítepřed zapnutím dát do přípojky tlakového vzduchu 5-10 kapek oleje. Vaše pneumatické přístrojeskladujte jen v suchýchmístnostech.

Při delší provozní přestávce namažte pomocí nástavce navíc speciálním olejem pro pneumatické přístroje.

Přístroj skladujte vyčištěný, suchý, bez prachu a při teplotách nad 5 °C.

Úvod

1. Zásobník
2. Spoušť
3. Upínací páka
4. Násadec
5. Blokovací páka
6. Vypínací pojistka

1. Zásobník
2. Spoušť
3. Upínací páka
4. Násadec
5. Vypínací pojistka

1. Zásobník
2. Spúšť
3. Upínacia páka
4. Násadec
5. Blokovacia páka
6. Vypínacia poistka

1. Zásobník
2. Spúšť
3. Upínacia páka
4. Násadec
5. Blokovacia páka
6. Vypínacia poistka

Technické údaje obj. č. 40220

Technické údaje # 40088

Technické údaje # 40205

Technické údaje # 40212

Všeobecné bezpečnostné pokyny

Bezpečnostné pokyny dobre uschovajte!

Bezpečná práca

Svoje pracovisko udržujte v poriadku!

Noste vždy ochranné rukavice.

Obrobok zaistite!

Zaistite si bezpečný postoj a udržujte vždy rovnováhu.

Nepoužívajte kyslík a iné plyny

VÝSTRAHA!

Zvláštne bezpečnostné pokyny

VÝSTRAHA!

Zabráňte prerazeniu tenkých obrobkov a okrajových plôch!

Bezpečnost' produktu:
CE
Produkt zodpovedá príslušným normám EÚ

Pred použitím si prečítajte návod na obsluhu	Noste chrániče uší a očí

[IMAGE]
Chráněte pred vlhkomPozor – krehkéObal musí smerovat' hore

[IMAGE]	[IMAGE]
Prípojný závit Prevádzkový tlak
[IMAGE]	[IMAGE]
Hrúbka spony Šírka spony
[IMAGE]	[IMAGE]max.
Dĺžka spony	Dĺžka klinca
T	T
Hrúbka klinca O hlavy klinca

Použite násadec, ak je samostatne priložený.

Stlačte upínaciu páku a zásobník posuňte dozadu, aby sa otvoril.

Zásobník posuňte spät, aby upínacia páka zapadla.

Mini-maznicu Güde je možné objednat pod obj. č. 41086 a pneumatický olej Güde pod obj. č. 40060.

Stiskněte upínací páku a zásobník posuňte nahoru, aby se otevřel.

Pokud potřebujete pomoc, uveďte tyto údaje:
