| Typ výrobku | Kondenzační plynový kotel |
| Značka | Fagor |
| Model | MS-100 ECO |
| Energetická třída | A+ |
| Užitečný výkon (Pmax) | 24 kW (vytápění) / 28 kW (TUV) |
| Energie | Zemní plyn (G20) / Propan (G31) |
| Sezónní účinnost | Až 94 % (PCS) |
| Rozměry (V x Š x H) | 700 x 400 x 300 mm |
| Hmotnost | 32 kg |
| Typ instalace | Nástěnné |
| Topný okruh | Uzavřený, tlak max. 1,5 baru |
| Teplá užitková voda | Průtokový ohřev |
| Průtok TUV (ΔT=30°C) | 12 l/min |
| Maximální teplota výstupu | 85 °C |
| Expanzní nádoba | Objem 8 l |
| Elektrické napájení | 230 V / 50 Hz |
| Elektrická ochrana | IPX4D |
| Nastavení termostatu | Prostorový nebo pokojový (podle příslušenství) |
| Protimrazová funkce | Ano, vestavěná |
| Hlučnost | < 50 dB(A) |
| Pravidelná údržba | Čištění filtrů a kontrola tlaku každý rok |
| Náhradní díly | K dispozici do 48 hodin (primární okruh, výměník atd.) |
| Záruka | 2 roky na díly a práci |
| Index opravitelnosti | 7,8/10 |
Často kladené otázky - MS-100 ECO FAGOR
Dotazy uživatelů ohledně MS-100 ECO FAGOR
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Kotel ve formátu PDF zdarma! Najděte svůj návod MS-100 ECO - FAGOR a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. MS-100 ECO značky FAGOR.
NÁVOD K OBSLUZE MS-100 ECO FAGOR
BLAHOPŘEJEME. Rozhodli jste pro zakoupení elektrického ohřívače vody FAGOR. Jsme prestižní značka a naší prioritou je plnění potřeb našich zákazníků s řešení těchto potřeb prostřednictvím inovativních a moderních produktů. Naší odborníci pečlivě vyrobili a zkontrolovali všechny ohřívače vody FAGOR, aby zajistili ideální odezvu na příslušné potřeby. Děkujeme vám za projevenou důvěru.
Správný provoz ohřívače vody nezávisí pouze na kvalitě produktu, ale také na jeho správné instalaci provedené zkušeným odborníkem.
Před instalací a použitím ohřívače vody si tento návod pečlivě přečtěte, abyste dosáhli nejvyšší výkonnosti a prodloužili životnost. Tento návod uchovejte k budoucímu použití.
VŠEOBECNÁ A BEZPEČNOSTNÍ UPOZORNĚNÍ
- Instalaci a uvedení do provozu provede kvalifikovaný odborník podle těchto pokynů. (Viz část Instalace)
- Elektrické ohřívače vody značky FAGOR jsou vyrobeny a kontrolovány v souladu s platnými normativními předpisy.
- Toto zařízení mohou používat děti od 8 let a osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo osoby bez jakékoliv zkušenosti či bez jakýchkoliv znalostí, avšak pouze tehdy, pokud na ně bude dohlížet osoba zodpovědná za jejich bezpečnost nebo byly řádně poučeny o bezpečném používání zařízení. Nenechávejte děti hrát si s přístrojem. Běžné čištění a údržbu provede uživatel, nesmí ho provádět děti bez dozor.
- Pokud je napájecí kabel poškozený, vymění ho výrobce prostřednictvím zákaznického servisu nebo kvalifikovaný personál, aby se předešlo možnému nebezpečí.
- Je třeba pravidelně spouštět omezovač tlaku, aby byla z přístroje odstraněna usazenina vodního kamene a proběhla kontrola případného zablokování.
- Ohřívac nepotřebuje žádnou zvláštní údržbu. Před čištěním zařízení odpojte ze sítě. K čištění použijte jemnou utěrku nebo vlhkou houbičku. Nepoužívejte abrazivní přípravky ani jiné čistící přípravky.
ŽIVOTNÍ PROSTŘEDÍ
Legislativa a směrnice pro ochranu životního prostředí jsou přísně dodržovány (Směrnice 2002/96/ES o elektrickém a elektronickém odpadu).
INFORMACE PRO SPRÁVNÉ ODSTRANENÍ ODPADU ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ
Po skončení životnosti se zařízení nesmí odstranit společně se směsným domácím odpadem. Je možné ho bezplatně odevzdat ve speciálních sběrných centrech vytvořených za tímto účelem místními úřady nebo distributory.
Oddělenou likvidací elektrospotřebiče se předejde možným negativním následkům pro životní prostředí a zdraví, ke kterým by mohlo dojít v případě nevhodného odstranění a zároveň umožňuje zpracování a recyklaci materiálů, ze kterých zařízení sestává, a tak dosažení významných úspor energie a zdrojů.
Podrobnější informace vám poskytne místní úřad nebo obchod, kde jste produkt zakoupili.
SELHÁNÍ NEBO PORUCHA
Pokud na vašem ohřívači vody dojde k selhání, okamžitě odpojte spotřebič od zdroje napájení. Problém nahlaste technické asistenční službě.
Abyste technické asistenční službě usnadnili práci, uvedte prosím následující údaje:
- Model ohřívače.
- Sériové číslo.
- Datum nákupu.
- Popis problému.
- Adresa a telefonní číslo.
- Jméno a příjmení kontaktní osoby.
INSTALACE
PŘÍSLUŠENSTVÍ
Kotel neboli elektrický ohřívač vody akumulací pod tlakem, je dodáván se základním příslušenstvím pro instalaci:
- Izolační objímky.
- Bezpečnostní ventil.
Toto příslušenství je součástí balení.
UMÍSTENÍ
Jak stena, na kterou má být ohrívac nainstalován, tak hmoždinky a upevnovací šrouby musí být dostatecne pevné, aby udržely váhu zarízení plného vody. V prípade, že je stena tenká, je treba použít desky z druhé strany steny.
POZNÁMKA - Ohrívac je treba umístit tak, aby zástrcka napájecí kabelu byla prístupná.
LOKALIZACE
Možnost vodorovné a svislé instalace usnadnuje umístení ohrívace kdekoli v dome ci byte. Nicméne doporucujeme umístit ho co nejblíže k místu používání teplé vody; tím se zabrání ztráte teploty vody pri pruchodu trubkami.
Pri instalaci ohrívace do svislé polohy nechte minimální volný prostor 0,5 m. pod výstupem trubek, aby byl umožnen prístup k elektrickým cástem a údržba a opravy byly snadnejší.
Pokud zarízení nainstalujete do vodorovné polohy, mely by být vstupní a výstupní trubky orientované tak, jak je vyobrazeno na obrázcích 1 a 2. V prípade, že je zarízení blízko steny, ponechte volný prostor 0,5 m., aby byl umožnen prístup k elektrickým cástem, a tak bylo snadné provádet údržbu a opravy.
Nikdy neinstalujte ohrívac vodorovne s držáky na zed na podlahu nebo vodorovný podklad.
UPOZORNENÍ PRO INSTALATÉRA: Izolacní objímky dodané s ohrívacem je treba umístit na vstupní a výstupní trubky, aby bylo zabráneno nebezpecí galvanických zkratu, tomu brání teflon použitý na závitu trubek. Tocivý moment objímek: 3,5 kg/m.
Dríve než pristoupíte k zapojení hydrauliky, je nutné vycistit prívodní trubky, aby se do ohrívace nedostaly kovové nebo cizí cástice.
Ohřívač vody nainstalujte v souladu s nákresy na obrázcích 1 a 2.
a) ohřívač je NUTNÉ nainstalovat s bezpecnostní sestavou s uzáverem zpetného chodu. (Soucástí balení).
Žádné hydraulické príslušenství nesmí být nainstalováno mezi bezpecnostní sestavu a trubku studené vody (kohoutek, zpetný ventil atd).
Výstup vypuštení bezpecnostní sestavy je NUTNÉ pripojit k odvodnímu potrubí o alespon stejném prumeru jako má pripojení ohrívace, s postupným náklonem a otevrené atmosfére, a dodržet minimální vzdálenost 20 mm, jak je uvedeno na obrázcích 1 a
- Trubky musí být nainstalovány v prostredí, kde nemrzne a se sklonem smerem dolu. Behem ohrevu dochází k dilataci vody, což zpusobuje kapání (približne 3 % kapacity pri každém cyklu ohrevu). Není treba mít žádné obavy, jedná se o normální jev.
Vyprázdnit termosku, je nutné působit na skupiny zabezpečení zvyšování páčku, jak je znázorněno na obrázku 3.
By měla působit na páce pravidelně, aby se zabránilo nezapadne a zkontrolujte správnou funkci.
U modelů s horním zapojením odpojte kryt prvku a odpojte odtokový šroub, jak je znázorněno na obrázku 4.
b) Pokud napájecí tlak je vyšší než 5 baru, je NUTNÉ umístit redukcní ventil, pripojení domácnosti 3 nebo 4 bary.
c) Pokud pro instalaci používáte plastové trubky, mejte na pameti tlakové a teplotní podmínky, které budou muset snášet. Za normální podmínek je maximální tlak 9 baru a maximální teplota 70 °C nebo 110 °C v prípade abnormálních podmínek zastavení fungování bezpecnostního termostatu.
Zarízení je dodáváno pro 230 V AC. Peclive zkontrolujte, zda napájecí napetí a napetí zarízení souhlasí. Ohrívac nepotrebuje žádnou speciální instalaci; pouze musí splnovat Elektrotechnické predpisy pro nízké napetí.
Musí být dodrženo nařízení IEC 60364-7-701 v souvislosti s instalací v koupelnách a na toaletách.

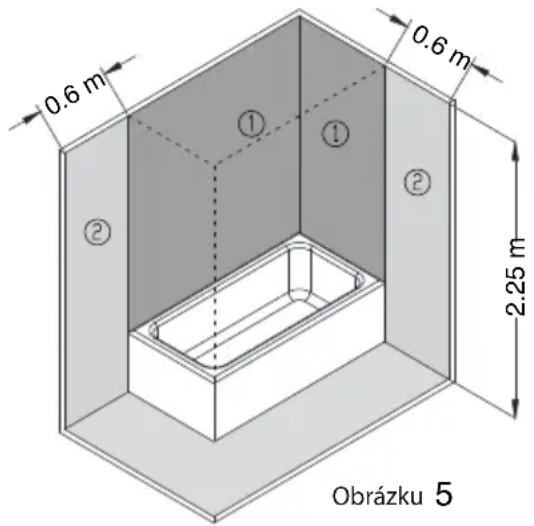

ZAKÁZANÝ OBJEM: Oblast 1 uvedená na obrázku 5.
Nebudou nainstalovány žádné vypínače, zásuvky ani osvětlení.
OCHRANNÝ OBJEM: Oblast 2 uvedená na obrázku 5.
Nebudou instalovány žádné spínače, ale bezpečnostní zásuvky nebo zásuvky chráněné jističem 30 mA nainstalovat lze. Boiler by se měl instalovat mimo ZAKÁZANÝ OBJEM, aby nedošlo k průniku vody dovnitř spotřebiče. Pokud boiler nemá zástrčku, je nutno zajistit napájení pomocí dvoupólového spínače s odstupem jističů alespoň 3 mm. Instalaci musí chránit pojistky s kalibrací podle absorbovaného proudu. Uzemnění by mělo být součástí každé elektroinstalace. Chcete-li provést toto spojení, můžete využít zástrčku boileru s příslušným kontaktem, stačí tedy, aby spodní strana zástrčky odpovídala prvku dodanému se spotřebičem.
Pokud předpisy nepříkazují „UZEMNĚNÍ“, doporučujeme nainstalovat diferenciální spínač ≤30 mA.
Toto zarízení splnuje predpisy o radioelektrických ruceních a interferencích.
POZNÁMKA: Jakákoli manipulace a výmena dílu (vcetne prívodního kabelu) je zakázána, pokud ji neprovede technický servis.
POUŽITÍ
UVEDENÍ DO PROVOZU
Naplnění. Po nainstalování ohřívače otevřete uzavírací kohout. Otevřete kohoutky teplé vody. Až jimi začne protékat voda, bude ohřívač naplněný. Výpustní kohoutky zavřete a ujistěte se, že instalace nemá žádné netěsnosti. Nepřipojujte ohřívač k elektrické síti, pokud si nejste jisti, že není naplněný vodou.
Připojení k elektrické síti. Zapojte do elektrické sítě a stiskněte hlavní vypínač, aby bylo zařízení pod napětím. U modelů se světelnou kontrolkou se kontrolka rozsvítí, pokud je ohřevný prvek v provozu.
Po použití určitého množství teplé vody termostat znovu zapne ohřev.
Nastavení teploty vody. Modely vybavené vnějším ovládáním nastavení teploty umožňují nastavit teplotu vody v rozmezí 30 °C (minimální poloha) až 70 °C (maximální poloha).
U modelů, které nejsou vybaveny vnějším nastavením teploty, je termostat nastaven ze závodu na teplotu 70 °C.
Poloha E. (Úspora energie). Voda dosáhne teploty kolem 55 °C. Při nastavení to této polohy jsou teplotní ztráty minimální a téměř nedochází k usazování vodního kamene.
Doporučujeme ponechat ohřívač stále zapojený do zásuvky, neboť termostat bude kontrolovat provoz a zařízení zapne pouze tehdy, bude-li třeba udržet zvolenou teplotu, přičemž jsou díky termické izolaci v podobě polyuretanové pěny zaručeny minimální teplotní ztráty.
Vypuštění. V případě, že nebudete zařízení používat po delší dobu nebo existuje možnost místních mrazů v prostorách, kde je ohřívač nainstalován, doporučujeme ohřívač vypustit. To je možné provést přes drenážní bezpečnostní ventil.
V každém případě:
- Odpojte od elektrické sítě.
- Zavřete vstupní kohout vody instalace.
- Otevřete kohoutek teplé vody.
ÚDRŽBA
Ohřívac nepotřebuje žádnou zvláštní údržbu. Před čištěním zařízení odpojte ze sítě. K čištění použijte jemnou utěrku nebo vlhkou houbičku. Nepoužívejte abrazivní přípravky ani jiné čistící přípravky.
V případě nadměrného ohřevu při selhání termostatu je zařízení chráněné bezpečnostním omezovačem, který odpojí obě dvě fáze a nechá ohřívač bez napětí. V tomto případě zavolejte k opravě Technický servis pro zákazníky.
VÝROBCE si vyhrazuje právo na změnu technických vlastností a specifikací svých produktů bez předchozího upozornění.
Pred inštaláciou a použitím ohrievača vody si tento návod starostlivo prečítajte, aby ste dosiahli najvyššiu výkonnost a predlížili jeho životnost. Tento návod uschovajte na budúce použitie.
BEZPEČNOSTNÉ A VŠEOBECNÉ UPOZORNENIA
- Bezpečnostný ventil
Príslušenstvo sa dodáva v balení
POSTUP MONTÁŽE NA STENU
Než prejdete k hydraulickému zapojeniu, opláchnite spojovacie potrubie, aby ste predišli vniknutiu nečistôt do elektrického ohrievača vody.
ROZSAH ZÁKAZU: Zóna 1 definovaná na obrázku 5.
ROZSAH OCHRANY: Zóna 2 definovaná na obrázku 5.
VAROVANIE: opravu spotrebiča vrátane zástrčky vždy zverte oprávnenému servisu.
Obrázku 5
POUŽITIE
SPUSTENIE
Ohrievač nezapájajte do siete, ak nie ste si istí, či je plný alebo nie.
- Bezpečnostní ventil.
- Výpustní páka.
- Výpustní trubka tlakového pojistného zařízení.
- Uzavírací ventil.
- omezovač tlaku: musí se nainstalovat za vodoměr, když je tlak v síti vyšší než 5 kg/cm²
- Uzemněné plastové izolační manžety (dodávané s boilerem).
RU
- Provozni poloha
- Poloha vyprázdnění
RU
1- Topné tělese
2- Kontrolka ohřevu
3- Pracovní termostat
4- Bezpečnostní termostat
5- Termostat
RU
1.- Název znacky
2.- Modely
3.- Emise oxidů dusíku
4.- Akustický výkon, uvnitr
5.- Ohrev teplé vody: uvedený zátežový profil
6.- Ohrev teplé vody: trída energetické úcinnosti
7.- Ohrev teplé vody: energetická úcinnost, pro prumerné povetrnostní podmínky
8.- Rocní spotreba paliva, pro prumerné povetrnostní podmínky
9.- Denní spotřeba plynu
10.- Rocní spotreba proudu, pro prumerné povetrnostní podmínky
11.- Denní spotřeba elektriny
12.- Nastavení teploty regulátoru teploty
13.- Hodnota „smart“ 1: informace o energetické úcinnostiohrevu teplé vody a rocní spotrebe proudu resp. paliva platí pouze pri zapnuté inteligentní regulaci.
14.- Týdenní spotřeba plynu s chytrou kontrolou
15.- Týdenní spotřeba plynu bez chytré kontroly
16.- Týdenní spotřeba elektriny s chytrou kontrolou
17.- Týdenní spotřeba elektriny bez chytré kontroly
18.- Možnost výhradního provozu v dobe nízkého zatížení.
19.- Kapacita
20.- Smíchaná voda o teplotě 40 °C.
