Typ produktu	DVD přehrávač
Značka	Panasonic
Model	SC-XH10
Rozměry (š. x v. x h.)	430 x 55 x 250 mm
Hmotnost	2,5 kg
Napájení	AC 230V, 50 Hz
Příkon	25 W (pohotovostní režim: < 1 W)
Podporované formáty disků	DVD-Video, DVD-R/RW, DVD+R/RW, CD-R/RW, VCD, SVCD
Podporované formáty souborů	MPEG-2, DivX, MP3, WMA, JPEG
Video výstupy	Composite (RCA), Component (Y/Pb/Pr), HDMI
Audio výstupy	2.0 analogové (RCA), optické digitální
Funkce	Progresivní přehrávání, škálování na 1080p, rodičovská ochrana
Dálkový ovladač	Ano, v balení
Čtečka karet	Ne
USB port	Ano, vpředu (pro přehrávání médií)
Síťový konektor	Ne (není to síťový přehrávač)
Čištění a údržba	Otírat suchým měkkým hadříkem; nepoužívat rozpouštědla
Bezpečnost	Nezakrývat větrací otvory; používat na suchém místě
Náhradní díly a opravy	Kontakt s autorizovaným servisem Panasonic
Návod k použití	K dispozici ve formátu PDF na stránkách výrobce

Často kladené otázky - SC-XH10 PANASONIC

Jak připojit přehrávač SC-XH10 k televizoru?

Použijte kabel HDMI nebo kabel Component (Y/Pb/Pr). Pokud televizor tyto vstupy nemá, použijte kabel Composite (žlutý video + bílý/červený audio). Připojte příslušné zásuvky a vyberte správný zdroj na televizoru.

Proč přehrávač nepřehrává DVD disk?

Zkontrolujte, zda je disk vložen štítkem nahoru. Ujistěte se, že je disk čistý a nepoškozený. Přehrávač podporuje pouze formáty DVD-Video, DVD±R/RW, CD atd. Pokud je disk chráněn regionálním kódem, nemusí fungovat.

Jak nastavit rodičovskou ochranu?

V nabídce nastavení přehrávače najděte možnost Rodičovská ochrana (Parental Lock). Zadejte výchozí kód (obvykle 0000 nebo 1234) a nastavte úroveň blokování pro nevhodný obsah. Pro deaktivaci použijte stejný kód.

Mohu přehrávat soubory z USB flash disku?

Ano, přehrávač má USB port vpředu. Podporuje soubory MP3, WMA, JPEG, DivX a MPEG-2. USB disk by měl být naformátovaný na FAT32.

Jak vyčistit přehrávač?

Vypněte přehrávač a odpojte jej od napájení. Otírejte skříň suchým měkkým hadříkem. K čištění laserové čočky používejte speciální čisticí disky dostupné v obchodech. Nepoužívejte kapaliny ani aerosoly.

Přehrávač nereaguje na dálkový ovladač – co dělat?

Zkontrolujte baterie v dálkovém ovladači – vyměňte je za nové, pokud jsou vybité. Ujistěte se, že mezi ovladačem a přehrávačem není žádná překážka. Přehrávač má infračervený senzor – nasměrujte ovladač na něj.

Jaké jsou rozměry a hmotnost SC-XH10?

Rozměry jsou přibližně 430 x 55 x 250 mm (š. x v. x h.) a hmotnost 2,5 kg. Lze jej postavit na polici nebo do sestavy domácího kina.

Podporuje přehrávač DVD z jiné oblasti?

Standardně je přehrávač uzamčen pro oblast 2 (Evropa). Pro přehrávání disků z jiných oblastí je nutné přehrávač odemknout – to však může porušit záruku. Doporučujeme používat disky s odpovídající oblastí.

Jak aktualizovat firmware přehrávače?

Toto zařízení nemá funkci online aktualizace. Aktualizace lze provést pomocí CD s firmwarem od výrobce. Zkontrolujte stránky Panasonic pro aktualizace modelu SC-XH10.

Lze přehrávač používat jako zesilovač?

Ne, jedná se pouze o DVD přehrávač. Nemá vestavěný zesilovač – pro poslech zvuku potřebujete televizor nebo audio systém s analogovými nebo optickými vstupy.

NÁVOD K OBSLUZE SC-XH10 PANASONIC

DVD Home Theater Sound System Systém zvuku domácího kina s DVD pâehrávaçem Zestaw kina domowego z odtwarzaczem DVD DVD házimozi hangrendszer

Model No. / Model č. / Nr Modelu / Típusszám SC-XH10

Děkujeme za zakoupení tohoto výrobku. Pro dosažení optimálního výkonu a z bezpečnostních důvodu si pečlivě přečtěte tyto pokyny.

Před zapojením, obsluhou nebo nastavením tohoto výrobku si přečtěte celý tento návod. Návod uschovejte k pozdějšimu použití.

Uvedené ilustrace se mohou od vašeho přístroje lišit.

Szanowny Nabywco

Přehrávač přehrává disky DVD-Video označené štítky s číslem regionu "2" nebo "ALL".

Example/Příklad/Przykład/Például:

System/Systém/Zestaw/Rendszer SC-XH10
Main unit/Hlavní jednotka/Główne urządzenie/Készülék		SA-XH10
Speaker system/Reproduktorový systém/System głośników/Hangszóró rendszer	Front speakers/Čelní reproduktory/Głośniki przednie/Első hangsugárzók	SB-HF70
	Center speaker/Centrální reproduktor/Głośnik centralny/Középső hangsugárzó	SB-HC70
	Surround speakers/Prostorové reproduktory/Głośniki dźwięku przestrzennego/Háttér hangsugárzók	SB-HS70
Subwoofer/Subwoofer/Głośnik niskotonowy/Mélysugárzó		SB-HW50

Popis obsluhy v tomto návodu se týká především dálkového ovladače, avšak obsluhu lze provádět také pomocí ovládacích prvků hlavní jednotky – jestliže jsou stejné jako na ovladači.

Accessories/Příslušenství/Akcesoria/Tartozékok

Zkontrolujte a odlište dodané příslušenství.

Kontrolní referenční příručka

Dálkový ovladač

① Zapněte/Vypněte hlavní jednotku (⇒ 8)
② Volba kanálů a čísel titulů apod. / Zadávání číselných hodnot (⇔ 9, 11)
③ Zrušte ( 12)
④ Výběr zdroje
[DVD]: Zvolte disk jako zdro (⇒ 11)
[RADIO]: Zvolte FM tuner ( 9)
[EXT-IN]: Zvolte externí audio jako zdroj (⇒ 9)

AV → AUX → D-IN → USB

⑤ Základní operace pro přehrávání (→ 11)
⑥ Zobrazit nabídku na obrazovce (→ 13)
⑦ Ukázat hlavní menu disku (⇒ 12)
⑧ Zvolte nebo potvrďte položky nabídky / Zobrazovat po okénkách (⇒ 11)
⑨ Zvolte režim přehrávání / Nastavte režim opakování (⇒ 1213)
⑩ Zvolte režim zvuku / Zvolte režim reproduktoru (⇒ 11)

⑪ Zvolte efekty prostorového ozvučení (⇒ 10) nebo

Nastavte časovač usínání

Stiskněte a držte [—SLEEP].

Zatímco je na displeji hlavní jednotky zobrazen čas, opakovaně stiskněte [—SLEEP]. Pokaždé, když stisknete tlačitko:

SLEEP 30→ SLEEP 60→ SLEEP 90→ SLEEP120 OFF (Zrušte) ←

- Pro potvrzení zbývajícího času tlačitko znovu stiskněte a držte.

⑫ Operace televize
Namiřte dálkový ovladač na televizi Panasonic a stiskněte tlačítko.
[TV, ⏻]: Zapnout/Vypnout televizi
[INPUT, AV]: Změňte režim video vstupu televize
[+, VOL, -]: Nastavte hlasitost televize
S některými výrobními typy nemusí tato operace správně fungovat.

⑬ Nastavení hlasitosti hlavní jednotky

⑭ Ztlumení zvuku

• Na displeji hlavní jednotky bliká "MUTE", když je tato funkce aktivní.
• Pro zrušení tlačítko znovu stiskněte nebo nastavte hlasitost.
• Ztlumení se zruší, když jednotku přepnete na pohotovostní režim.

⑮ Ručně zvolte rozhlasové stanice (⇒ 9)

⑯ Zvolte předvolené rozhlasové stanice (⇒ 9)

⑰ Ukončete zobrazování na displeji

⑱ Zobrazit menu START (⇒ 9)

⑲ Zobrazit nabídku disku (⇒ 12)

⑳ Návrat na předchozí obrazovku (⇒ 12)

②1 Přepněte informace na displeji hlavní jednotky (⇒ 12)

②2 Zapněte/Vypněte Režim prostorového ozvučení (⇒ 11)

Jak předejít rušení s jiným zařízením Panasonic

Jiné zařízení audio/video Panasonic může začít fungovat, když jednotku ovládáte pomocí dodaného dálkového ovladače. Jednotku můžete provozovat v jiném režimu, když nastavíte provozní režim dálkového ovladače na "REMOTE 2".

Hlavní jednotka a dálkový ovladaè musí být nastaveny na stejný režim.

1 Stiskněte [EXT-IN]④ pro výběr "AUX".
2 Stiskněte a držte [▲ OPEN/CLOSE]② na hlavní jednotce a [2] na dálkovém ovladači, až displej hlavní jednotky zobrazí "REMOTE 2".
3 Stiskněte a držte [OK]⑧ a [2] na dálkovém ovladači alespoň 2 sekundy.

Pro změnu režimu zpátky na "REMOTE 1", zopakujte oba výše uvedené kroky změnou čísla [2] na [1].

Hlavní jednotka

① Tlačítko pohotovostního režimu/zapnutí (Ó/I) Stisknutím tohoto tlačítka se přístroj přepíná z provozního do pohotovostního režimu a naopak. V pohotovostním režimu přístroj spotřebovává malé množství elektrické energie.

② Otevřete/Zavřete přihrádku na disky (⇒ 11)

3 Zásuvka disku

4 Čidlo signálu dálkového ovladače

⑤ Displej (FL displej)

⑥ Připojte přístroj USB (⇒ 14)

⑦ Nastavení hlasitosti hlavní jednotky

ÚSPORNÉ VLASTNOSTI

Hlavní jednotka je navržena pro snížení spotřeby energie a úsporu energie.

■ Funkce automatického vypnutí

Hlavní jednotka se automaticky přepne do pohotovostního režimu po 30 minutách neaktivity.

např

–Není k dispozici zvukový signál z externího zařizení.
– Přehrávání médií je zastaveno/pozastaveno.
–Nabídka disku je zobrazena a není zvolena možnost přehrávání.

(Tato funkce nemusí pracovat v závislosti na použití typu disků.)

OBSAH

Začínáme

Příslušenství....2

Kontrolní referenční příručka .....4

ÚSPORNÉ VLASTNOSTI .....4

Průvodce rychlým spuštěním

krok 1 Umístění....6

krok 2 Přípojky 6

Připojení reproduktorů....6

Přípojky rádiové antény....7

Audio a video připojení .....7

krok 3 Přípojka napájecího kabelu....7

krok 4 Příprava dálkového ovládání....8

krok 5 Easy setup (Snadné nastavení)....8

Poslech rádia 9

Automatická předvolba stanic....9

Poslech/potvrzení prednastavených kanálů .....9

Ruční vyladění 9

Používání menu START....9

Výběr zdroje dálkovým ovladačem....9

Automatický AUX 9

Poslech audia televizoru nebo jiného zařízení z reproduktorů tohoto zařízení. 10

Užijte si zvukové efekty ze všech reproduktorů

Působení prostorových zvukových efektů .....10

Zvolení zvukového režimu .....11

Režim prostorového ozvučení "Whisper" .....11

Doladění úrovně reproduktoru během přehrávání....11

Nastavení vyvážení reproduktoru během přehrávání....11

Přehrávání disků

Základní přehrávání....11

Přehrávání od zvolené položky 12

Další režimy přehrávání ..... 12

Programové a nahodilé přehrávání 12

Opakovat přehrávání.... 13

Používání nabídek na obrazovce 13

Další postupy ovládání

Přehrávání z přístroje USB 14

Odkaz

Probíhá změna nastavení přehrávače....14

Informace DivX 16

Zobrazení textu titulků DivX. 16

Média, která lze přehrát. 16

Údržba 17

Volba instalace reproduktoru....17

Průvodce řešením problémů 18

Licence 19

Specifikace....20

Bezpečnostní opatření 21

POZOR!

V TOMTO VÝROBKU JE POUŽIT LASER. POUŽÍVÁNÍ OVLÁDAČŮ, ÚPRAV NEBO VÝKONU POSTUPŮ JINAK NEŽ JAK JE POPSÁNO V TOMTO NÁVODU, MŮŽE MÍT ZA NÁSLEDEK NEBEZPEČNÉ OZÁŘENÍ. NEOTVÍREJTE KRYTY A NEOPRAVUJTE SAMI. OPRAVY PŘENECHTE KVALIFIKOVANÝM PRACOVNÍKŮM.

VAROVÁNÍ:

PRO SNÍŽENÍ RIZIKA OHNĚ, ELEKTRICKÉHO ŠOKU NEBO POŠKOZENÍ VÝROBKU

- NEVYSTAVUJTE PŘÍSTROJ DEŠTI A VLKHU, DBEJTE, ABY NA NĚJ NEKAPALA A NESTŘÍKALA VODA, A NESTAVTE NA NĚJ PŘEDMĚTY NAPLNĚNÉ VODOU, NAPŘ. VÁZY.

-POUŽÍVEJTE POUZE DOPORUČENÉ PŘÍSLUŠENSTVÍ.

- NEODSTRAŇUJTE KRYT (NEBO ZADNÍ KRYT); ŽÁDNÉ PRVKY UVNITŘ PŘÍSTROJE UŽIVATEL NEMŮŽE OPRAVOVAT. SERVIS PŘENECHTE KVALIFIKOVANÝM SERVISNÍM PRACOVNÍKŮM.

TENTO PŘÍSTROJ JE URČEN PRO POUŽITÍ V MÍRNÉM PODNEBÍ.

POZOR!

• TENTO PŘÍSTROJ NEINSTALUJTE ANI NEUMÍŠTÚJTE NAPŘ. DO KNIHOVNY, VESTAVĚNÉ SKŘÍNĚ NEBO JINÉHO UZAVŘENÉHO PROSTORU. ZAJISTĚTE, ABY MĚL PŘÍSTROJ DOBRÉ VĚTRÁNÍ. PRO VYLOUČENÍ RIZIKA ELEKTRICKÉHO ŠOKU NEBO NEBEZPEČÍ POŽÁRU Z DŮVODU PŘEHŘÁTÍ ZAJISTĚTE, ABY V BLÍZKOSTI VĚTRACÍCH OTVORŮ NEBYLY ZÁVĚSY NEBO JINĚ TEXTILIE.
• DBEJTE, ABY VĚTRACÍ OTVORY PŘÍSTROJE NEZAKRÝVALY NOVINY, UBRUSY, ZÁCLONY A PODOBNĚ.
• NEPOKLÁDEJTE NA PŘÍSTROJ ZDROJE OTEVŘENÉHO OHNĚ, NAPŘ. ZAPÁLENÉ SVÍČKY.
• BATERIE ODEVZDÁVEJTE DO TŘÍDĚNÉHO ODPADU.

Výrobek může během používání přijímat rádiové rušení způsobené mobilními telefony. Pokud se takové rušení projeví, je třeba zvětšit vzdálenost mezi výrobkem a mobilním telefonem.

Zásuvka musí být v blízkosti zařízení a snadno dostupná. Sítová zástrčka napájecí šňůry bude vždy pohotově k použití. Pro úplné odpojení přístroje z hlavního přívodu AC vypojte zástrčku elektrické šňůry ze zásuvky AC.

krok 1 Umístění

Způsob, jakým rozmístíte reproduktory, může ovlivnit basy i zvukové pole. Mějte na zřeteli následující body:

• Umístěte reproduktory na plochou bezpečnou základnu.
• Pro zajištění dobrého větrání umístěte reproduktory alespoň 10 mm od systému.
• Umístění reproduktorů příliš blízko podlahy, stěn a rohů místnosti může mít za následek přílišné zvýraznění basů. Na stěny a okna umístěte silné závěsy.

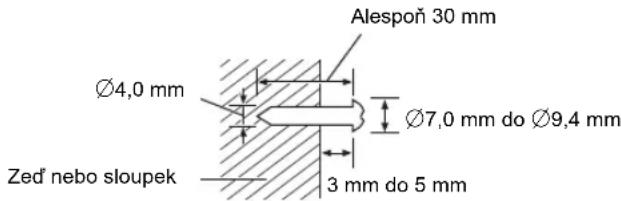

• Chcete-li reproduktory umístit na stěnu, přečtěte si pokyny na straně 17.

Příklad nastavení ("Prostorový zvuk (Doporučeno)": Standardní rozmístění zvuku)

Umístěte přední, středové a prostorové reproduktory do přibližně stejné vzdálenosti od místa sezení. Úhly ve schématu jsou přibližné.

※1 Umístte tak, aby na všech stranách byl volný prostor minimáln 5 cm pro zajištní dobrého vtrání.
※2 Reproduktor umístěte na regál nebo polici. Vibrace způsobené reproduktorem mohou rušit obraz, je-li umístěn přímo na televizi.
※3 Umístěte napravo nebo nalevo od televize, na zem nebo pevnou polici, tak aby nevydával vibrate, do vzdálenosti asi 30 cm od televize.

V závislosti na uspořádání místnosti byste mohli upřednostnit použití všech reproduktorů vpředu ("Přední (Alternativa)") (⇒ 8, Easy setup (Snadné nastavení)).

Poznámky ohledně požívání reproduktorů

- Používejte pouze námi dodané reproduktory

Užívání jiných reproduktorů může jednotku poškodit a negativně ovlivní kvalitu zvuku.

• Pokud budete mít zvuk při přehrávání příliš dlouho nastavený na nejvyšší úrovně hlasitosti, můžete tím reproduktory poškodit a zkrátit jejich životnost.
• Aby nedošlo k poškození, snižte hlasitost v následujících připadech: – Při přehrávání zkresleného zvuku.

– Když reproduktory zní ozvěnou z důvodu činnosti přehrávače, hluku z vysílání FM nebo nepřetržitých signálů z oscilátoru, zkušebního disku či elektronického přístroje.
– Při úpravě kvality zvuku
– Když zapínáte nebo vypínáte jednotku.

Pokud se ve vaší televizi objeví nestejnoměrná barevnost

Středový reproduktor má být umístěn a používán v blízkosti televize, avšak obraz může být ovlivněn některými televizními přijímači a kombinacemi nastavení.

Pokud se to stane, vypněte televizi asi na 30 minut.

Funkce odmagnetizování televize by měla problém vyřešit. Pokud přetrvává, přemístěte reproduktory dále od televize.

Upozornění

• Hlavní jednotka a dodané reproduktory se mají použivat pouze tak, jak je určeno v tomto nastavení. Jiné použití může vést k poškození zesilovače a/nebo reproduktorů a rovněž může vyvolat riziko vznícení. Pokud došlo ke škodě nebo jste zaznamenali náhlý výkyv výkonu, obratte se na kvalifikovaného servisního praocovnika.
• Nepokoušejte se upevnit tyto reproduktory na stěnu jinými způsoby než těmi, které jsou popsány v tomto návodu.

Upozornění

Nedotýkejte se sit'ového povrchu na přední straně reproduktoru. Držte jej po stranách.

krok 2 Přípojky

Před připojením vypněte veškeré zařízení a přečtěte si příslušné pokyny k obsluze.

Připojte napájecí kabel, teprve až budou provedena všechna ostatní připojení.

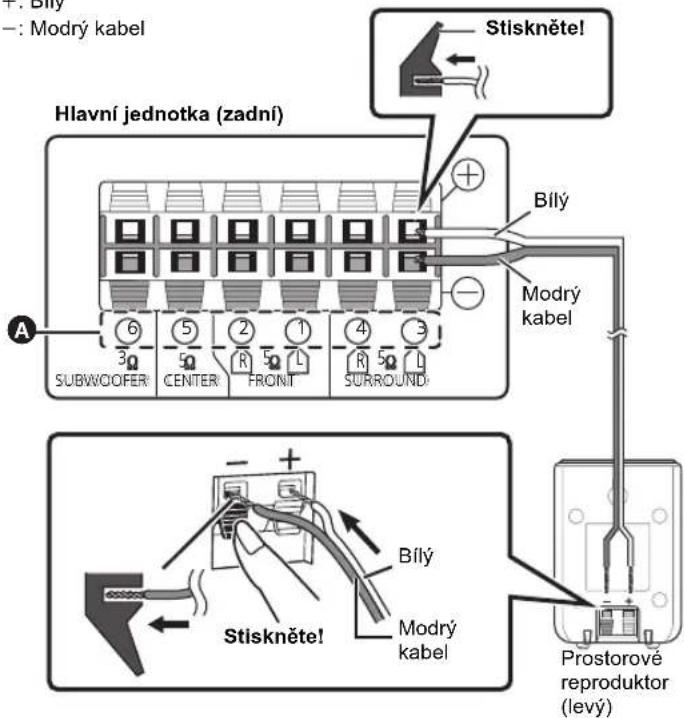

1 Připojení reproduktorů

Typ kabelu Reproduktory		A	B
(Připojený k basovému reproduktoru)	Subwoofer 6		SUBWOOFER / ENCEINTE D'EXTRÊMES-GRAVES
Krátký	Centrální reproduktor 5		CENTER / CENTRE
	Čelní reproduktor (pravý) 2		FRONT / AVANT
	Čelní reproduktor (levý) 1
Dlouhý	Prostorové reproduktor (pravý)	4	SURROUND / AMBIOPHONIE
	Prostorové reproduktor (levý) 3

Jako pomůcku při zapojování kabelů je dobré používat samolepky reproduktorových kabelů.

např., Čelní reproduktor (levý)

Před připojením vhodného kabelu zkontrolujte druh reproduktoru podle nálepky na reproduktoru.

např.

Připojte kabely reproduktorů k vhodným reproduktorům podle výše uvedené tabulky.

Zasuňte vedení důkladně (na doraz), ale přitom tak, abyste nepoškodili jeho izolaci.

Dejte pozor, abyste nepřekřížili (nezkratovali) či neobrátili polaritu kabelů reproduktorů – mohlo by dojít k jejich poškození.

+: Bílý
-: Modrý kabel

2 Přípojky rádiové antény

Použití pokojové antény

Použití venkovní antény

Použijte venkovní anténu, je-li slabý rozhlasový příjem.
• Vypojte anténu, když se jednotka nepoužívá.
- Při bouřce nepoužívejte venkovní anténu.

3 Audio a video připojení

- Chcete-li poslouchat zvuk televizoru na zvukovém systému, připojte kabel SCART, optický digitální audio kabel, nebo audiokabel. Informace o nastaveních potřebných pro výstup audia najdete v návodech k použití příslušných zařízení.

Příklad základního nastavení

Toto připojení vám rovněž umožňuje přehrávat zvuk z televize přes váš systém domáciho kina (⇒ 9, Výběr zdroje dálkovým ovladačem). Zvolte příslušný audio výstup (např. Monitor) na televizním přijímači.

Pro zlepšení kvality obrazu můžete změnit výstup video signálu z terminálu SCART (AV) tak, aby vyhovoval vašemu typu televize.

- Zvolte "S-Video", "RGB 1" nebo "RGB 2" z "Videovýstup SCART" v Video nabídka (⇒ 14).

Nepřipojujte video přes VCR.

Z důvodu ochrany proti kopírování obraz nemusí mít správnou kvalitu.

Ostatní zapojení audia

DIGITAL AUDIO IN OPTICAL

V případě zapojení optického kabelu pro digitální audio bude moci toto zařízení dekódovat audio Dolby Digital.

Zapojte optický kabel pro digitální audio (není součástí dodávky) vedoucí ze zásuvky DIGITAL AUDIO IN OPTICAL (VSTUP OPTICKÉHO VEDENÍ DIGITÁLNÍHO AUDIA) na tomto zařizení do zásuvky OPTICAL OUT (VÝSTUP OPTICKÉHO VEDENÍ) na vašem televizoru.

Po realizaci zapojení prostřednictvím optického kabelu pro digitální audio provedte nastavení odpovídající typu audia pocházejícího z vašeho zařízení (⇒ 10).

AUX

Toto zapojení použijte v případě když televizor není vybaven zásuvkou OPTICAL OUT pro optický výstup nebo když zásuvka DIGITAL AUDIO IN OPTICAL pro optický vstup digitálního audia na tomto zařízení je již obsazena připojením STB.

Zapojte audiokabel (není součástí dodávky) ze zásuvky AUX na hlavním zařízení do zásuvky AUDIO OUT na vašem televizoru.

V případě, že máte k dispozici více zdrojů zvuku (jako např. přehrávač Blu-ray disků, DVD rekordér, VCR apod.), připojte je k dostupným vstupům na televizoru a výstup televizoru musí být poté připojen do zásuvky SCART (AV), AUX nebo do zásuvky DIGITAL AUDIO IN OPTICAL hlavního zařízení.

krok 3 | Přípojka napájecího kabelu

Do sít'ové zásuvky v domácnosti

Šetření energií

Hlavní jednotka spotřebovává malé množství energie, i pokud se nachází v pohotovostním režimu (přibliž. 0,8 W). Chcete-li uspořit energii v době, kdy se jednotka delší dobu nepoužívá, vypojte ji z hlavního vedení. Při opětovném zapojení hlavní jednotky bude nutné restartovat několik paměťových položek.

Dodávaný napájecí kabel se používá pouze s hlavní jednotkou.

Nepoužívejte jej s jiným zařízením. Stejně tak nepoužívejte šňůry k jiným zařízením s hlavní jednotkou.

Obnovení činnosti po problému s elektrickým napájením

V případě problému s elektrickým napájením toto zařízení uloží do paměti polohu, ve které došlo k přerušení přehrávání.

Po obnovení elektrického napájení zapněte váš televizor a hlavní zařízení. Přehrávání bude obnaveno z bodu, ve kterém došlo k jeho zastavení.

• Doba potřebná k obnovení přehrávání může být v rozmezí několika sekund.
• Tato funkce nemusí pracovat v případě souborů, které nepodporují obnovení přehrávání.
• K vymazání uložené pozice dojde při otevření zásuvky disku nebo při odpojení USB zařízení.

krok 4 | Příprava dálkového ovládání

Baterie

2 Baterie vložte tak, aby póly (+ a –) odpovídaly symbolům vdálkovém ovladači.

3 Nasadte kryt zpět na místo.

POZOR

V případě nesprávné výměny baterie hrozí nebezpečí výbuchu. Výměňujte pouze za stejný nebo rovnocenný typ, který doporučuje výrobce. Použité baterie likvidujte podle pokynů výrobce.

• Použijte alkalické nebo manganové baterie.
• Nezahřívat a nevystavovat ohni.
• Nenechávejte baterie dlouhou dobu v automobilu vystavenému přímému slunečnímu záření, když jsou dveře a okna zavřená.

Nedělejte následující:

• nesměšujte staré a nové baterie.
• nepoužívejte současně různé typy.
  • nerozebírejte je a nezkratujte.
• nepokoušejte se dobíjet alkalické nebo manganové baterie.
• nepoužívejte baterie, jestliže mají odloupnutý kryt.

Nesprávné zacházení s bateriemi může způsobit únik elektrolytu, který může vážně poškodit dálkový ovladač.

Vyjměte baterie z dálkového ovladače, pokud nebude delší dobu používán. Uložte je na chladném tmavém místě.

Použití

Nasměrujte dálkové ovládání na snímač signálu dálkového ovládání na zařizení (→ 4) tak, aby signál nebyl přerušen překážkami.

Vzdálenost: V rozsahu přibližně 7 m

Úhel: Přibližně do 20° nahoru a dolů a přibližně do 30° doleva a doprava

krok 5 Easy setup (Snadné nastavení)

Obrazovka Snadné nastavení vám pomůže provést potřebná nastavení.

Příprava

Zapněte televizi a zvolte příslušný režim video vstupu (např. VIDEO 1, AV 1, atd.), který odpovídá připojení k této jednotce.

• Pro změnu režimu video vstupu televize si přečtěte pokyny v návodu k obsluze vaší televize.
• Tento dálkový ovladač umí provádět některé základní operace na televizním přístroji (⇒ 4).

1 Stiskněte [⏻]① pro zapnutí jednotky.

- Obrazovka Snadné nastavení se zobrazí automaticky.

2 Stiskněte [▲, ▼]⑧ pro výběr "Ano" a stiskněte [OK]⑧.
3 Postupujte podle pokynů na obrazovce a proved'te nastavení s použitím [▲, ▼, ◀, ►]⑧ a [OK]⑧.

• Jazyk

Zvolte jazyk pro použití na obrazovce nabídky.

•Poměr stran TV
Zvolte stranový poměr vhodný pro vaši televizi.
- Uspořádání repro.

Zvolte režim "Prostorový zvuk (Doporučeno)" nebo režim "Přední (Alternativa)" v souladu s vaším uspořádáním reproduktorů (⇒ 6, Umistění).

• Kontrola reproduk.
  Poslechněte si výstup reproduktorů pro potvrzení jejich připojení.
  • Výstup reproduk.
  Nastavte prostorový zvuk pro výstup reproduktorů.

4 Stisknutím [OK]⑧ ukončete "Snadné nastavení".

[NO TEXT]

Toto nastavení lze provést kdykoliv výběrem "Snadné nastavení" v nabídce Nastavení. (→ 15)

Poslech rádia

Automatická předvolba stanic

Lze nastavit až 30 stanic.

1 Stiskněte [RADIO]④ pro výběr "FM".
2 Stiskněte [MENU]⑲.

Pokaždé, když stisknete tlačítko:

LOWEST (nastaveno v továrně):

Začít automatickou předvolbu s nejnižší frekvencí.

CURRENT:

Začít automatickou předvolbu se současnou frekvencí.*

※ Ohledně změny frekvence si přečtěte část "Ruční vyladění" (⇒ níže).

3 Stiskněte a držte [OK]⑧.

Uvolněte tlačítko, když se zobrazí "FM AUTO".

Tuner začne předem nastavovat všechny stanice, které může přijímat, do kanálů ve vzestupném pořadí.

• "SET OK" se zobrazí, když jsou stanice nastavené, a rádio se vyladí na poslední předvolenou stanici.
• V případě neúspěšného automatického přednastavení dojde k zobrazení hlášení "ERROR". V takovém případě přednastavte kanály manuálně (⇒ níže).

Poslech/potvrzení prednastavených kanálů

1 Stiskněte [RADIO]④ pro výběr "FM".
2 Stiskněte číslovaná tlačítka pro výběr kanálu.

• Pro výběr čísla o 2 znacích

např. 12: [≥10]② ⇒ [1] ⇒ [2]

Nebo stiskněte [v, ∧]⑯.

- Nastavení FM se také ukáže na displeji televizního přijímače.

Je-li hluk nadměrný

Stiskněte a držte [PLAY MODE]⑨ zobrazit "MONO".

Pro zrušení tohoto režimu znovu stiskněte a držte toto tlačítko, až se objeví "AUTO ST".
- Režim se zruší také tehdy, když změníte frekvenci.

Ruční vyladění

1 Stiskněte [RADIO]④ pro výběr "FM".
2 Stiskněte [SEARCH◀◀, SEARCH▶▶]⑮ pro výběr frekvence.

- Pro spuštění automatického ladění stiskněte a držte, [SEARCH◀◀, SEARCH▶▶]⑮ dokud se frekvence nezačne posouvat. Ladění se zastaví, když je nalezena stanice.

Ruční předvolba stanic

Je možno nastavit až 30 stanic.

1 Když posloucháte rozhlasové vysílání Stiskněte [OK]⑧.
2 Když na displeji bliká frekvence

Stiskněte číslovaná tlačítka pro výběr kanálu.

- Pro výběr čísla o dvou znacích např. 12: [≥10]② ⇒ [1] ⇒ [2]

Nebo stiskněte [v, ∧]⑯, a pak stiskněte [OK]⑧.

Předchozí uložená stanice se přepíše, když se v témže předvoleném kanálu uloží jiná stanice.

Používání menu START

Prostřednictvím menu START můžete zvolit zvukové efekty, požadovaný zdroj, změnu nastavení, přístup k přehrávání/menu apod.

1 Stiskněte [START] ¹⁸ pro zobrazení menu START. např.

2 Stiskněte [▲, ▼]⑧ pro výběr položky a stiskněte [OK]⑧. • Pro ukončení stiskněte [START]⑱.
3 Stiskněte [▲, ▼, ◀, ►]⑧ k provedení nastavení a stiskněte [OK]⑧.

Když je zvolen "Výběr vstupu"

Z nabídky si můžete vybrat žádaný zdroj.
- DVD/CD (⇒ 11), RÁDIO FM (⇒ levý), AV (⇒ níže), AUX (⇒ níže), DIGITAL IN (⇒ níže), USB (⇒ 14)

Když je zvoleno "Nastavení"

Můžete změnit nastavení pro toto zařízení. (⇒ 14)

Když je zvolen "Zvuk"

Můžete si zvolit nastavení kvality zvuku (⇒ 11, EQ (Ekvalizér)).

Ostatní volitelné položky

Zobrazené položký budou měnit v závislosti na médiu a na zdroji.

Když je vložen disk nebo je připojen přístroj USB, můžete si otevřít přehrávání nebo nabídky z menu START.

např. DVD-V

Když se objeví ovládací panel na obrazovce např. DVD-V (když je z menu START zvoleno "Přehrávání disku")

Přehrávání můžete ovládat označenými ovladači.

Výběr zdroje dálkovým ovladačem

Stiskněte	Pro výběr
[DVD]4 DVD/CD
[RADIO]4	FM (⇒ levý)
[EXT-IN]4	Pokazdé, když stisknete tlačítko:AV: Pro audio vstup přes terminál SCART (AV).AUX: Pro audio vstup přes terminál AUX.D-IN: Pro vstup audia prostřednictvím zásuvky DIGITAL AUDIO IN OPTICAL. (⇒ 10)USB: (⇒ 14)

Potvrd'te připojení audia do zásuvky SCART (AV), AUX nebo do zásuvky DIGITAL AUDIO IN OPTICAL na hlavním zařízení po potvrzení volby odpovídajících zdrojů (⇒ 7). Snižte hlasitost na televizoru na minimum a poté nastavte hlasitost na hlavním zařízení.

Automatický AUX

Příprava

• Potvrďte připojení audia prostřednictvím zásuvky AUX (⇒ 7).
• Nastavte "Automatický AUX" na "Zapnout" (⇒ 15).

Když během pohotovostního režimu dojde k připojení vstupu audia do zásuvky AUX, automaticky se zapne hlavní zařízení a zvolí se "AUX" jako zdroj.

Když do zásuvky AUX nebude přiváděn žádný audio vstup po dobu 30 minut, dojde k vypnutí hlavního zařízení.

Poslech audia televizoru nebo jiného zařízení z reproduktorů tohoto zařízení

Připrava

• Újistěte se o existenci spojení mezi tímto zařízením a televizorem nebo jiným zařízením. (⇒ 7)
• Zapněte televizor a/nebo jiné zařízení.

Stisknutím [EXT-IN]④ zvolte zdroj signálu, který je použitý pro připojení tohoto zařízení k televizoru nebo jinému zařízení.

- Ohledně změny efektů prostorového zvuku a režimu zvuku si přečtěte část "Užijte si zvukové efekty ze všech reproduktorů" (⇒ vpravo).

Nastavení vstupu pro digitální audio

Zvolte vhodný typ audia mezi zásuvkami DIGITAL AUDIO IN OPTICAL na hlavním zařízení.
- Podtržené položky označují tovární nastavení.

Možná nastavení
Režim Nastavení
DUAL:	(Pracuje pouze v případě Dolby Dual Mono)- MAIN+SAP(stereofonní zvuk)- MAIN- SAP“SAP” = Program sekundárního audia● Nastavte režim PCM FIX na “OFF” za účelem poslechu “MAIN” nebo “SAP” audia.
DRC:(Dynamic Range Compression)	- ONSlouží k dosažení jasnosti zvuku i při nízké hlasitosti prostřednictvím komprese rozsahu nízké a vysoké úrovně zvuku. Ideální pro pozdní noční sledování.(Pracuje pouze při Dolby Digital)- OFFJe reprodukován plný dynamický rozsah signálu.
PCM FIX: – ON	Tato volba se používá v případě příjmu signálů PCM.- OFFTato volba se používá v případě příjmu signálů Dolby Digital a PCM.● Při příjmu skutečného 5.1-kanálového prostorového zvuku zvolte “OFF”.

1 Opakovaným stisknutím [EXT-IN]④ zvolte "D-IN".
2 Provedte volbu režimu stisknutím [PLAY MODE]⑨ a poté [▲, ▼]⑧.
3 Během zobrazení zvoleného režimu stiskněte [◀, ▶]⑧ provedení nastavení.

Užijte si zvukové efekty ze všech reproduktorů

• Následující zvukové efekty nemusí být k dispozici nebo nemusí u některých zdrojů fungovat.
• Při použití těchto zvukových efektů s některými zdroji může dojít ke snížení kvality zvuku. Pokud se tak stane, vypněte zvukové efekty.

[NO TEXT]

Pri zmene efektu prostorového zvuku, režimu šeptání do prostoru nebo režimu zvuku bude nastavení zobrazeno na displeji televizoru, když je zvolen jako zdroj "DVD/CD" nebo "USB" behem prehrávání video.

Působení prostorových zvukových efektů

Stiskněte [SURROUND]⑪.

Pokaždé, když stisknete tlačítko:

U režimu "Prostorový zvuk (Doporučeno)"

STANDARD:

Zvuk se vysílá tak, jak byl zaznamenán/zakódován. Výkon reproduktorů se liší v závislosti na zdroji.

MULTI-CH:

Můžete si vychutnat zvuk z čelních reproduktorů stejně jako z reproduktorů prostorového zvuku i v případě zdrojů sterea.
MANUAL: (⇒ níže)

Když je zobrazen "MANUAL", stiskněte [◀, ▶]⑧ pro výběr dalších prostorových režimu.

Pokaždé, když stisknete [◀, ▶]⑧:

DOLBY PLII MOVIE

Vhodné pro filmový software nebo software nahraný v systému Dolby Surround. (s výjimkou DivX)

DOLBY PLII MUSIC

Přidává efekty kanálu 5.1 ke stereo zdrojům. (s výjimkou DivX)

Můžete si vychutnat zvukový efekt se zdroji sterea.

STEREO

Zvuk bude pro jakýkoli zdroj vysílán pouze do předních reproduktorů a subwooferu.

Doporučené režimy pro pravý požitek z audio nebo stereo zdrojů televize při zapojení všech reproduktorů:

- DOLBY PLII MOVIE - DOLBY PLII MUSIC - S.SRD

U režimu "Přední (Alternativa)"※

STANDARD:

Pokud přehráváte prostorové zdroje, můžete využít 5.1 kanálový prostorový efekt, dokonce i se všemi reproduktory vepředu.

STEREO:

Ve stereo režimu můžete přehrávat jakýkoliv zdroj. Efekt prostorového zvuku je nedostupný.

Prostorový efekt si lze užít na jakémkoliv zvukovém zdroji.

Pokud je signál typu Dolby Digital, bude rovněž zobrazeno "/DOLBY DIGITAL".

※ Zvolte režim v "Uspořádání repro." (⇒ 8, Easy setup (Snadné nastavení)).

Zvolení zvukového režimu

1 Stiskněte [SOUND]⑩ pro výběr režimu zvuku.

Pokaždé, když stisknete tlačítko:

EQ: Ekvalizér

SUBW LVL: Úroveň Subwooferu

C.FOCUS: Zdůraznění středu (Pouze pokud je zvolen režim "Prostorový zvuk (Doporučeno)" v "Uspořádání repro." (⇒ 8, Easy setup (Snadné nastavení)).)

2 Během zobrazení zvoleného režimu stiskněte [◀, ▶]⑧ provedení nastavení.

Následují informace o nastavení podrobností jednotlivých zvukových efektů.

EQ (Ekvalizér)

Můžete si zvolit nastavení kvality zvuku. Pokaždé, když stisknete [◀, ▶]⑧:

FLAT: Zrušit (nepřidává se žádný efekt).

HEAVY: "Okoření" rockovou hudbu.

CLEAR: Projasní vyšší tóny.

SOFT: Pro hudební kulisu.

SUBW LVL (Úroveň Subwooferu)

Můžete upravit sílu basů. Jednotka automaticky zvolí nejvhodnější nastavení podle typu zdroje přehrávání.

LEVEL 1 ↔ LEVEL 2 ↔ LEVEL 3 ↔ LEVEL 4

- Vámi provedené nastavení bude zachováno a vyvoláno pokaždé, když budete přehrávat stejný typ zdroje.

C.FOCUS (Zdůraznění středu)

(Tento režim je účinný pouze v případě přehrávání audia, které obsahuje zvuk středového kanálu, nebo při volbě DOLBY PLII (⇒ 10).)

Zvuk středového reproduktoru můžete nastavit tak, jako by vycházel z televize.

ON ←→ OFF

Režim prostorového ozvučení "Whisper"

Můžete si vylepšit prostorový efekt u zvuku nízké hlasitosti v kanálu 5.1. (Hodí se pro sledování v pozdních hodinách.)

Stiskněte [W.SRD] ²² .

Pokaždé, když stisknete tlačítko:

ON ←→ OFF

Doladění úrovně reproduktoru během přehrávání

Pouze pokud je zvolen režim "Prostorový zvuk (Doporučeno)" v "Uspořádání repro." (⇔ 8, Easy setup (Snadné nastavení)) (Tento režim je účinný při přehrávání 5.1 kanálového zvuku nebo při volbě DOLBY PLII/"S.SRD" (⇔ 10).)

1 Stiskněte a držte [-CH SELECT]⑩ pro výběr reproduktoru.

Během zobrazení kanálu reproduktorů stiskněte [-CH SELECT]⑩. např. L → C → R → RS → LS → SW

• SW (Subwoofer) lze upravit pouze tehdy, pokud disk obsahuje kanál subwooferu.
• Pokud se zobrazí "S", lze upravit kanál reproduktoru pro prostorový zvuk. Obě úrovně reproduktorů prostorového zvuku budou upraveny najednou.

2 Během volby "C", "RS", "LS", "SW" nebo "S"

Stiskněte [▲]⑧ (zvýšení) nebo [▼]⑧ (snížení) k nastavení výkonu pro každý reproduktor.

C, RS, LS, SW, S: -6 dB do +6 dB (L, R: Lze nastavit pouze vyvážení.) (⇒ níže)

Nastavení vyvážení reproduktoru během přehrávání

U režimu "Prostorový zvuk (Doporučeno)";

Vyvážení čelního reproduktoru

U režimu "Přední (Alternativa)";

Vyvážení čelního a prostorového reproduktoru

1 Stiskněte a držte [-CH SELECT]⑩ pro výběr "L" nebo "R".

2 Během volby "L" nebo "R"

Chcete-li upravit vyvážení reproduktoru, stiskněte [◀, ▶]⑧.

※ Zvolte režim v "Uspořádání repro." (⇒ 8, Easy setup (Snadné nastavení)).

Základní přehrávání

Příprava

Pro vyvolání obrazu zapněte televizi a změňte její režim video vstupu (např. VIDEO 1, AV 1, apod.) který odpovídá připojení k této jednotce.

1 Stiskněte [⏻]① pro zapnutí jednotky.

2 Stiskněte [DVD]④ pro výběr "DVD/CD".

3 Stiskněte [▲ OPEN/CLOSE]② pro vysunutí přihrádky na disk.

4 Zasuňte disk.

- Dvoustranné disky vkládejte tak, aby etiketa strany, kterou chcete přehrávat, byla nahoře.

Štítek směrem nahoru

5 Stiskněte [▶ PLAY]⑤ pro spuštění přehrávání.

- Stisknutím [+, VOL, -]⑬ dolad'te hlasitost.

[Non-Text]

- Pokud stisknete [▲ OPEN/CLOSE] 2 a uzavřete zásuvku disku, spustí tato jednotka automatické přehrávání disku v zásuvce. | MP3 | | JPEG | | DivX |

– Bude přehráván pouze obsah v aktuální skupině.

– Pokud je přítomen obsah MP3, JPEG a DivX v aktuální skupině, bude přehráván pouze jeden typ obsahu. (Priorita: MP3 → JPEG → DivX) Z typů obsahu lze zvolit jeden požadovaný typ, který chcete přehrát. (⇒ 12, Používání navigačních nabídek)

- PŘI ZOBRAZENÍ MENU SE BUDOU DISKY I NADÁLE OTÁČET. Po skončení stiskněte [■ STOP]⑤ kvůli šetření motoru zařízení a displeje televizoru.

- Celkový počet titulů se nemusí na +R/+RW řádně zobrazit.

Základní ovládače

Aktivace přehrávání dotekem: [▶ PLAY]⑤ (během pohotovostního reřimu)

Hlavní jednotka se automaticky zapne a začne přehrávat vložený disk.

Stop: [■ STOP]⑤

Pozice se uloží do paměti, když je na obrazovce "RESUME". DVD-V VCD CD MP3 DivX Tato jednotka má paměť na obnovení polohy u posledních pěti disků.

• Stiskněte [▶ PLAY]⑤ pro pokračování.
• Ohledně obnovení činnosti po problému s elektrickým napájením si přečtěte stranu 7.
• Stiskněte [■ STOP]⑤ znovu pro vymazání pozice.

Pauza: [II PAUSE]⑤

- Stiskněte [▶ PLAY]⑤ pro restartování přehrávání.

Přeskočit: [SKIP ◀◀, SKIP ▶▶]⑤

Hledání: [SEARCH◀◀, SEARCH▶▶]⑤ (během přehrávání)

Pomalé přehrávání: [SEARCH◀◀, SEARCH▶▶]⑤ (během pauzy)

• Hledání: Až do 4 kroků
Pomalé přehrávání: Až do 3 kroků
- Stiskněte [▶ PLAY]⑤ pro spuštění normálního přehrávání.
• VCD DivX Pomalé přehrávání: Pouze dopředu.

Po jednotlivých okénkách (během pauzy)

DVD-V : [◀, ▶]⑧

DVD-V VCD DivX : [II PAUSE]⑤ (pouze dopředu)

Výběr položky na obrazovce: [▲, ▼, ◀, ►, OK]⑧

[▲, ▼, ◀, ►]⑧: Vyběr

[OK]⑧: Potvrdit

Zadejte číslo: Číslovaná tlačítka

DVD-V VCD CD

např. Pro výběr 12: [≥10]② ⇒ [1] ⇒ [2]

DVD-V Zobrazí hlavní nabídku disku: [TOP MENU]⑦ DVD-V Zobrazí nabídku disku: [MENU]⑲

Návrat na předchozí obrazovku: [RETURN]⑳

|VCD| (s ovládáním přehrávání)

Zobrazí nabídku disku: [RETURN] ²⁰

Přepnutí funkce PBC zap/vyp: [MENU]⑲

Displej hlavní jednotky: [FL DISPLAY]②1

DVD-V MP3 DivX

Zobrazení času ↔ Zobrazení informací

JPEG

↔ heckCíslo obsahu

Přehrávání od zvolené položky

Používání navigačních nabídek

CD | MP3 | JPEG | DivX

Můžete zvolit přehrávání od požadované položky, zatímco se zobrazí obrazovka navigační nabídky.

např. Datový disk

Skupina (Složka):

Obsah (Soubor/Skladba):

: MP3/CD-DA

: JPEG

: DivX®

Stiskněte [▲, ▼]⑧ pro výběr položky a stiskněte [OK]⑧.

- Stiskněte [◀, ▶]⑧ pro přeskakování po jednotlivých stránkách.

Přehrávání začne od zvoleného obsahu.

MP3 JPEG DivX

• Chcete-li se vrátit do předchozí složky, stiskněte [RETURN] ²⁰ . Tuto akci lze provést rovněž výběrem "☐ .." v nabídce.
  • Maximum: 16 znaků pro název souboru/složky.
• Bude přehráván pouze obsah v aktuální skupině.
• Pokud je přítomen obsah MP3, JPEG a DivX v aktuální skupině, bude přehrávání založeno na zvoleném typu obsahu.

Volba obrázku v nabídce miniatur JPEG

1 Během zobrazení snímku stiskněte [TOP MENU]⑦ provyvolání menu miniatur. např.

2 Stiskněte [▲, ▼, ◀, ▶]⑧ pro výběr snímku a stiskněte [OK]⑧.

- Stiskněte [SKIP ◀◀◀, SKIP ▶▶▶]⑤ pro přeskakování po jednotlivých stránkách.

■ Otáčení obrázku

Pokud je zobrazen obrázek a chcete-li jej otočit, stiskněte [▲, ▼, ◀, ►]⑧.

Další režimy přehrávání

Programové a nahodilé přehrávání

CD | MP3 | JPEG | DivX

Příprava

Během zastavení stiskněte [PLAY MODE]⑨ pro výběr režimu přehrávání.

Pokaždé, když stisknete tlačítko:

CD MP3 Hudební program menu

RND nabídka (Náhodné)

Opustit program a náhodné nabídky

Přehrávání programu (až do 30 položek)

1 Stiskněte [▲, ▼]⑧ pro výběr položky a stiskněte [OK]⑧.

např. MP3

• Pokud je zvolen obsah, bude naprogramován.
• Opakujte tento krok pro naprogramování jiných položek.
• MP3 | JPEG | DivX | Chcete-li se vrátit do předchozí složky, stiskněte [RETURN] ²⁰ . Tuto akci lze rovněž provést výběrem "☐.." v nabídce.

2 Stiskněte [▶ PLAY]⑤ pro spuštění přehrávání.

Pro vymazání zvoleného programu

1 Stiskněte [▶]⑧ a pak stiskněte [▲, ▼]⑧ pro výběr programu.

2 Stiskněte [CANCEL]③.

Pro smazání celého programu

Stiskněte [▶]⑧ několikráť pro výběr "Vymazat vše" a poté stiskněte [OK]⑧.

Celý program se vymaže také tehdy, když se otevře disková přihrádka, jednotka se vypne nebo je zvolen jiný zdroj.

Nahodilé přehrávání

CD Všechny stopy budou přehrávány v náhodném pořadí. MP3 JPEG DivX Obsah MP3/JPEG/DivX zvolené skupiny bude přehráván v náhodném pořadí.

1 MP3 JPEG DivX

Chcete-li zvolit požadovanou skupinu, stiskněte [▲, ▼]⑧ a stiskněte [OK]⑧.

např. MP3

- Chcete-li se vrátit do předchozí složky, stiskněte [RETURN] ²⁰ . Tuto akci lze provést rovněž výběrem "☐.." v nabídce.

2 MP3 JPEG DivX

Chcete-li zvolit požadovaný obsah stiskněte [▲, ▼]⑧* a stiskněte [OK]⑧.

※ Pokud je prítomen obsah MP3, JPEG a DivX, bude náhodné přehrávání založeno na zvoleném typu obsahu.

3 Stiskněte [▶ PLAY]⑤ pro spuštění přehrávání.

Opakovat přehrávání

Funguje pouze tehdy, když lze zobrazit uplynulý čas. Funguje také s veškerým obsahem JPEG.

Během přehrávání zobrazte režim opakování stisknutím a přidržením [–REPEAT]⑨.

Během zobrazení režimu opakování zvolte položku, která se má opakovat, stisknutím [–REPEAT]⑨.

Pro zrušení zvolte "Vypnout".

Zobrazené položky se liší podle typu disku a režimu přehrávání.

Náhodný režim bude odstraněn při změně režimu opakování.

Používání nabídek na obrazovce

1 Stisknutím [FUNCTIONS]⑥ zobrazte menu informací zobrazovaných na displeji.

Pokaždé když stisknete tlačítko:

Menu 1 (Disk)

Menu 2 (Video)

Menu 3 (Zvuk)

UKONČÍT

např. | DVD-V | Menu 1 (Disk)

Současná položka

Název položky

2 Stiskněte [▲, ▼, ◀, ►]⑧ pro výběr položky a stiskněte [OK]⑧.

např. [DVD-V] Menu 1 (Disk)

Současné nastavení

3 Stiskněte [▲, ▼]⑧ k provedení nastavení a stisknte [OK]⑧.

Zobrazené položky se budou lišit v závislosti na typu disku.

Menu 1 (Disk)

Začit od specifické položky

např. DVD-V: T2 C5

Pro výběr 12: [≥10]② ⇒ [1] ⇒ [2] ⇒ [OK]⑧

Zvuk

DVD-V DivX (s více zvukovými stopami)

Pro výběr zvukové stopy audio

VCD

Pro výběr "L", "P", "L+P" nebo "L P"

Vlastní operace závisí na disku. Podrobnosti si přečtěte v pokynech pro používání disku.

Typ signálu/dat

LPCM/D/DTS */MP3/MPEG: Typ signálu

※ Během přehrávání zdroje DTS nebude z reproduktorů vycházet žádný zvuk.

- DivX Když změníte audio na video-disku DivX, může chvíli trvat, než začne přehrávání.

Rychlost přehrávání

DVD-V

Pro změnu rychlosti přehrávání

- z “×0.6” až “×1.4” (v krocích 0,1-jednotky) • Stiskněte [▶ PLAY]⑤ pro návrat k normálnímu přehrávání.

- Poté, co změníte rychlost

– Dolby Pro Logic II nemá žádný efekt.

– Audio výstup se přepne na 2-kanálové stereo.

– Vzorkovací kmitočet 96 kHz se převede na 48 kHz.

- Tato funkce nemusí fungovat u některých nahrávek disku.

Režim opakování

(⇒ levý, Opakovat přehrávání)

Opakování A-B (Pro opakování určené části)

S výjimkou JPEG DivX

Stiskněte [OK]⑧ v bodech počátku a konce.

• Zvolte "Vypnout" pro zrušení.

Titulky

DVD-V (s více titulky)

Pro výběr jazyka titulků

- Na +R/+RW, může se ukázat číslo titulků, které nejsou zobrazeny.

(⇒ 16, Zobrazení textu titulků DivX)

Úhel

DVD-V (s více úhly)

Pro výběr video úhlu

Menu 2 (Video)

Režim prénosu

Chcete-li zvolit metodu konverze video výstupu tak, aby vyhovoval typu materiálu

Aut.nastav., Video

- Pokud je obsah zdeformován, zvolte "Video".

- Tato akce nemusí mít u některých zdrojů vliv.

Zvětšení

Volba zoomu

Normal, 1, 2, 3

Menu 3 (Zvuk)

Zdůraznění dialogů

Aby byl dialog ve filmech zřetelnější

DVD-V DivX (Dolby Digital, 3-kanál nebo vyšší, s dialogem nahraným ve středovém kanálu)

Vypnout, Zapnout

Přehrávání z přístroje USB

Můžete se připojit a přehrávat zvukové stopy nebo soubory z přístrojů USB typu "mass storage class" / třída velkokapacitní paměti (⇒ 16). Přístroje, které jsou definovány jako USB "mass storage class" / třída velkokapacitní paměti:

– přístroje USB, které podporují pouze velkoobjemový prénos.

Příprava

• Před připojením jakéhokoli přístroje USB s velkokapacitní pamětí "mass storage" k jednotce se ubezpečte, že data na ní uložená jsou zálohována.
• Nedoporučuje se používat prodlužovací šňůru USB. Přístroj USB připojený tímto kabelem nebude touto jednotkou rozpoznán.

1 Připojte USB zařízení (není součásti dodávky) k USB portu (6).

2 Když stisknete [EXT-IN]④ za účelem volby "USB", toto zařízení automaticky začne přehrávat obsah USB zařízení.

• Pro přehráni zvolené položky stiskněte [■ STOP]⑤ a vycházejte přitom z "Přehrávání od zvolené položky" (⇒ 12).
• Ostatní provozní funkce jsou podobné těm, které jsou popsány v části "Přehrávání disků" (⇒ 11 až 13).

[Non-Text]

• Maximum: 189 složek (s výjimkou kořenové složky), 1900 souborů, 16 znaků pro název souboru/složky.
• Při připojování čtečky multiportové karty USB bude zvolena jen jedna paměťová karta. Zpravidla je to první vložená paměťová karta.

Probíhá změna nastavení přehrávače

1 Stisknutím [DVD]④ vyberte "DVD/CD".
2 Stisknutím [START] ¹⁸ zobrazte menu START.
3 Stisknutím [▲, ▼]⑧ vyberte “Nastavení” a stiskněte [OK]⑧.

4 Stiskněte [▲, ▼]⑧ pro výběr menu a stiskněte [OK]⑧.

5 Stiskněte [▲, ▼]⑧ pro výběr položky a stiskněte [OK]⑧.

6 Stiskněte [▲, ▼]⑧ k provedení nastavení a stiskněte [OK]⑧.

• Pro návrat na předchozí obrazovku stiskněte [RETURN]⑳.
• Za účelem ukončení zobrazování na displeji stiskněte [START]⑱.
• Nastavení zůstávají beze změny, i když jednotku přepnete do pohotovostního režimu.
• Podtržené položky jsou hodnoty továrních nastavení v následujících nabídkách.

Jazyk nabídka

Zobrazení

Vyberte jazyk pro pokyny na obrazovce.

- English

- Français -

Español •

Deutsch

• Русский

- Magyar

- Polski

- Česky

Zvuk ^*

Vyberte jazyk audio záznamu.

- Anglicky

- Francouzsky

- Španělsky

• Německy

• Rusky

- Mad'arsky

• Polsky

- Česky

Titulky\*

Zvolte jazyk podtitulků.

- Aut.nastav.

- Anglicky

- Francouzsky

- Španělsky

• Německy

• Rusky

- Mad'arsky

• Polsky

- Česky -

Vypnout

DVD Menu\*

Zvolte jazyk nabídek na disku.

• Anglicky

- Francouzsky

- Španělsky

• Německy

• Rusky

- Mad'arsky

• Polsky

- Česky

※ Některé disky se spouštějí v určitém jazyce bez ohledu na změny, které zde uděláte.

Když zvolený jazyk na disku není k dispozici, přehrává se jazyk základního nastavení. Na některých discích můžete přepnout jazyk pouze z obrazovky menu (⇒ 12).

Text titulků DivX

Zvolte vhodnou položku v souladu s jazykem použitým pro text titulků DivX (⇒ 16).

- Latin1

- Latin2

• Cyrilice

- Turečtina

Video nabídka

Poměr stran TV

Zvolte nastavení vyhovující vaší televizi.

• 16:9Širokoúhlá televize (16:9)
- 4:3 Pan&Scan: Televize s pravidelným stranovým poměrem (4:3)

Strany širokoúhlého obrazu jsou seříznuty, tak aby zaplnil obrazovku (pokud to disk nezakazuje).

- 4:3 Letterbox: Obvyklý stranový poměr televize (4:3) Širokoúhlý obraz se zobrazí ve stylu "schránka na dopisy".

Časový posun

Při připojení k plazmové obrazovce upravte nastavení, jestliže si všimnete, že audio není v souladu s videem.

0ms

- 20ms

• 40ms

- 60ms

80ms

100ms

Systém TV

Když připojujete TV, vyberte vhodný výstupní zdroj. (⇒ 17, Video systémy).

• NTSC: Při připojení k televizi NTSC.
  • PAL Při připojení k televizi PAL.
• Aut.nastav.: Slouží k volbě originálního výstupního zdroje při přehrávání disků PAL nebo NTSC.

Videovýstup SCART

Vyberte formát video signálu, který bude vysílán z terminálu SCART (AV).

- Video

S-Video
- RGB 1: (Pouze je-li připojen k televizi kompatibilní s RGB) Pokud si vždy přejete sledovat obraz z jednotky v signálu RGB, zvolte tento režim. Televizní obrazovka se automaticky přepne na vysílání obrazu z jednotky, když je tato zapnuta.
- RGB 2: (Pouze při připojení k televizi kompatibilní s RGB) Když je selektor v režimu TV tuner a pokud je nastaven na "DVD/CD", televizní obrazovka se automaticky přepne na zobrazení z jednotky pouze při přehrávání disku ([DVD-V VCD) nebo když se díváte na nabídku na obrazovce DVD/CD.

Když je selektor nastaven na "AV", zobrazí se televizní obraz. U jiných selektorů se zobrazí obraz z této jednotky.

Rusky

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

Rusky

Rusky

Rusky

Rusky

Rusky

Rusky

Rusky

Rusky

[Non-Text]

Rusky

Rusky

Rusky

Rusky

Rusky

Rusky

Rusky

Rusky

Rusky

Rusky

Rusky

Rusky

Rusky

Rusky

Rusky

Rusky

Rusky

Rusky

Zvuk nabídka

Dynamický rozsah

• Zapnout: Nasta vení zvyšuje zřetelnost, i když je hlasitost nízká. Vhodné pro sledování v pozdních hodinách. (Funguje pouze s Dolby Digital)
  • Vypnoutle reprodukován plný dynamický rozsah signálu.

Nastavení repro.

Zvolte dobu zpoždění reproduktorů.

(Tento režim pracuje pouze, pokud je zvolen režim "Prostorový zvuk (Doporučeno)" v "Uspořádání repro." (⇒ 8, Easy setup (Snadné nastavení).)

(Pouze středové a prostorové reproduktory)

Pro optimální poslech při zvuku 5.1-kanálu by měly být všechny reproduktory s výjimkou subwooferu ve stejné vzdálenosti od místa sezení.

Pokud musíte umístit středové nebo prostorové reproduktory bliže k místu sezení, upravte dobu zpoždění tak, aby tento rozdíl kompenzovala.

: Skutečná poloha reproduktorů

: Ideální poloha reproduktorů

①⑥: Primárni vzdálenost pro poslech

Přibližné rozměry místnosti

Kružnice konstantní primární vzdálenosti pro poslech

Je-li některá vzdálenost ⓐ nebo Ⓑ menší než Ⓒ, najděte si rozdíl v tabulce a změňte nastavení na doporučenou hodnotu.

a Centrální reproduktor b Prostorové reproduktor
Rozdíl (Přibliž.)	Nastavení	Rozdíl (Přibliž.)	Nastavení
30 cm 1ms 150	cm 5ms
60 cm 2ms 300	cm 10ms
90 cm 3ms 450	cm 15ms
120 cm	4ms
150 cm	5ms

• Zpoždění C (Zpoždění středového reproduktoru): 0ms, 1ms, 2ms, 3ms, 4ms, 5ms
  Zvolte dobu zpoždění pro váš středový reproduktor.

- Zpoždění LS/RS (Levý prostorový/Pravý prostorový reproduktor - zpoždění):

Zvolte dobu zpoždění pro prostorové reproduktory.

• Testovací signál:

Pro potvrzení připojení reproduktorů použijte testovací tón a poslouchejte zvuk reproduktoru.

Testovací tón zazní na každém kanálu v postupném pořádku. Levý, Středový, Pravý, Pravý prostorový, Levý prostorový, Subwoofer Chcete-li zastavit testovací tón, stiskněte [RETURN] ²⁰ .

Další nabídka

Registrace DivX DivX

Zobrazení registračního kódu přístroje.

Tento registrační kód potřebujete pro nákup a přehrávání obsahu DivX Video na požádání (VOD) (⇒ 16).

Zrušení registr. DivX DivX

Zobrazení kódu na zrušení registrace zařízení. Ke zrušení registrace tohoto zařízení potřebujete příslušný kód (⇒ 16). Nastavení je zobrazováno pouze po prvním přehrání obsahu DivX VOI

Automatický AUX

- Zapnout: Když se toto zařízení nachází v pohotovostním režimu a dojde k připojení signálu audia do zásuvky AUX, toto zařízení se zapne a zdroj signálu se přepne na "AUX". (⇒ 9)

• Vypnout

Interval prezent.

Nastavte rychlost promítání diapozitivů.

• 3 sekund • 5 sekund • 10 sekund • 15 sekund

Snadné nastavení

Pro optimalizaci systému domácího kina lze spustit základní nastavení. (⇒ 8)

Jas displeje

Změňte jas displeje jednotky a indikátoru.

• Jasný

• Ztlumený: Displej je ztlumená.

- Aut.nastav.: Displej je ztlumená, ale rozjasní se, když provádíte operace.

Spořič obrazovky

To má předcházet stopám zahoření / burn mark na obrazovce televizního přijímače.

• Vypnout

- Čekat 5 minut Pokud není po dobu 5 minut provedena žádná akce, bude zobrazen spořič obrazovky. Obrazovka televizoru se obnoví po provedení nějaké akce. (Tato funkce nepracuje při přehrávání.)

Hodnocení obsahu

Nastavte úroveň hodnocení k omezení přehrávání DVD-Video.

Nastavení hodnocení (Když je zvolena úroveň 8)

• 1 do 7

• 8 Bez omezení

Když si zvolíte svou úroveň hodnocení (ratingu), objeví se obrazovka hesla.

Výchozí heslo je "8888".

Zadejte heslo o 4 číslicích pomocí číselných tlačítek a stiskněte [OK]®. Výchozí heslo lze změnit (⇒ níže)

Nezapomeňte vaše heslo.

Jestliže se do jednotky vloží disk DVD-Video přesahující úroveň hodnocení (ratingu), objeví se obrazovka se zprávami. Postupujte podle pokynů na obrazovce.

Zadat heslo

Změňte heslo na "Hodnocení obsahu".

Pokud měníte heslo poprvé:

Výchozí heslo je "8888".

Postupujte podle pokynů na obrazovce.

Obnovit výchozí nastavení

Tato akce vrátí všechny hodnoty v nabídce Nastavení do výchozího nastavení kromě hesla a úrovní hodnocení.

Stisknutím [◀, ▶]⑧ vyberte “Ano” a stiskněte [OK]⑧.

Vypněte zařízení a znovu jej zapněte.

Informace DivX

DIVX VIDEO:

DivX® představuje digitální formát videa vytvořený společností DivX, Inc. Toto zařízení je oficiálním výrobkem, DivX Certified® společností, které slouží k přehrávání DivX videa. Podrobnější informace a softwarové nástroje pro konverzi vašich souborů na DivX video najdete na divx.com.

DIVX VIDEO-NA-PRÁNÍ:

Za účelem přehrávání zakoupených DivX videí na prání (VOD - Video-on-demand) musí být toto zařízení DivX Certified® zaregistrováno.

Pro získání registračního kódu vyhledejte v menu nastavení zařízení část DivX VOD.

Podrobnější informace o tom, jak dokončit registraci, naleznete na stránkách vod.divx.com.

Vyvolejte registrační kód jednotky

(⇒ 15, "Registrace DivX" v Další nabídka)

• Po prvním přehrávání obsahu DivX VOD nelze zvolit "Registrace DivX", dokud nebude zrušena registrace tohoto zařízení.
• Když si zakoupíte obsah DivX VOD s použitím kódu odlišného od kódu tohoto zařízení, nebudete moci tento obsah přehrávat.

Zrušení registrace zařízení

Zvolte "Zrušení registr. DivX" (⇒ 15) a postupujte podle instrukcí na obrazovce.

Pro zrušení registrace na http://vod.divx.com použijte prílušný kód.

Pokud jde o obsah DivX, který lze přehrávat jen po stanovený počet přehrávek

Některý obsah DivX VOD může být přehrán pouze tolikrát, kolikrát je nastaveno. Při přehrávání obsahu tohoto druhu bude zobrazen také počet dosavadních přehrání a počet původně možných přehrání.

- Zbývající počet přehrávání se snižuje pokaždé při přehrávání programu. Funkce obnovení přehrávání (⇒ 11, [■ STOP]⑤) nepracuje.

Zobrazení textu titulků DivX

Na tomto zařízení lze zobrazovat text titulků zaznamenaný na videodisky DivX prostřednictvím tohoto zařízení.

Tato funkce nijak nesouvisí s titulky ve standardní specifikaci DivX a nedisponuje žádným jasným standardem.

Nastavte "Titulky" v Menu 1 (Disk) (⇒ 13).

Videosoubory DivX, jež nezobrazují "Zapnout", titulky neobsahují. Text titulků nemůže být zobrazen.

Typy textových souborů titulků, které lze zobrazit

Na této jednotce lze zobrazit texty titulků, které splňují následující podmínky.

• Formát souboru: MicroDVD, SubRip nebo TMPlayer
• Přípona souboru: ".SRT", ".srt", ".SUB", ".sub", ".TXT" nebo ".txt"
• Název souboru: Maximálně 16 znaků bez přípony souboru
• Soubor DivX video a textový soubor titulků jsou ve stejné složce, a názvy souborů jsou stejné, kromě jejich přípon.
• Pokud je v jedné složce více testových souborů s titulky, zobrazí se v následujícím pořadí: “.srt”, “.sub”, “.txt”.

• V závislosti na metodách použitých pro vytvoření souboru nebo na stavu záznamu se může stát, že budou zobrazeny pouze části titulků nebo že titulky nebudou zobrazeny vůbec.
• Texty titulků nelze zobrazit během přehrávání nabídky, nebo když se provádějí operace jako např. vyhledávání.
• Když text titulků není zobrazován správně, zkuste změnit nastavení textu titulků (→ 14).

Média, která lze přehrát

Komerční disky

Typ média/Logo	Poznámky Označeno jako
DVD-VideoVysoce kvalitní filmové ahudební disky		DVD-V
Video CDHudební disky s videozáznamyVčetně SVCD(Splňující IEC62107)		|VCD|
CDHudebnídiskyCD

Nahrané disky a zařízení USB

Typ média/Logo	Formáty Označeno jako
DVD-R/RW •[IMAGE]	DVD-Video Formát• MP3 Formát• JPEG Formát• DivXFormát	DVD-VMP3JPEGDivX
DVD-R DL[IMAGE]	• DVD-Video Formát• DivXFormát	DVD-VDivX
+R/+RW/+R DL	• Formát +VR (+R/+RW Video Nahrávání)	DVD-V
CD-R/RW •	CD-DA Formát• MP3 Formát• JPEG Formát• DivXFormát	CDMP3JPEGDivX
USB zařízení	• MP3 Formát• JPEG Formát• DivXFormát	MP3JPEGDivX

- Před přehráváním finalizujte disk na přístroji, na kterém byl nahrán.

- Může se stát, že v některých případech nebude možné přehrávat výše uvedená média kvůli druhu média, stavu záznamu, použité metodě záznamu a způsobu vytvoření souborů (⇒ 17, O souborech MP3/ JPEG/DivX).

- Během přehrávání zdroje DTS nebude z reproduktorů vycházet žádný zvuk.

Poznámka ohledně používání typu DualDisc Strana digitálního audio obsahu typu DualDisc nesplňuje technické specifikace formátu Compact Disc Digital Audio (CD-DA), proto není úspěšné přehrávání zaručeno.

Disky, které nelze přehrávat

Disky Blu-ray, HD DVD, disky AVCHD, disky DVD-RW verze 1.0, DVD-Audio, DVD-ROM, DVD-VR, CD-ROM, CDV, CD-G, SACD, hudební disky DTS, disky WMA a Photo CD, DVD-RAM a "Chaoji VCD" dostupné na trhu včetně CVD, DVCD a SVCD, které nesplňují IEC62107.

Video systémy

Toto zařízení přehrává PAL a NTSC, ale "Systém TV" (⇒ 14) tohoto zařízení musí odpovídat systému vašeho televizoru.

V závislosti na videu PAL na disku se může stát, že obraz nebude zobrazen správně na televizoru NTSC.

Důležitá upozornění ohledně nakládání s disky

• Nenalepujte na disky etikety a přelepky. Může to způsobit deformaci disku a jeho další nepoužitelnost.
• Nepopisujte stranu s etiketou propisovací tužkou nebo jiným pisátkem.
• Nepoužívejte čistící spreje na desky, benzín, ředidlo, tekutiny, které ruší statickou elektřinu, nebo jakékoli jiné rozpouštědlo.
• Nepoužívejte chrániče nebo obaly chránící proti poškrábání.
• Nepoužívejte následující disky:
  – Disky s lepidlem na povrchu od odstraněných nálepek nebo etiket (vypůjčené disky apod.).
  – Disky, které jsou výrazně deformované nebo prasklé.
  – Disky s nepravidelným tvarem, např. ve tvaru srdce.

O souborech MP3/JPEG/DivX

MP3 (Přípona: “.MP3”, “.mp3”)

• Vzorkovací kmitočet a rychlost komprese:
- 8 kHz, 11,02 kHz, 12 kHz, 16 kHz, 22,05 kHz, 24 kHz (8 kbps až 160 kbps), 32 kHz, 44,1 kHz a 48 kHz (32 kbps až 320 kbps)
• ID3 tagy: verze 1, 2

JPEG (Přípona: “.JPG”, “.jpg”, “.JPEG”, “.jpeg”)

• Zobrazí se soubory JPEG zaznamenané digitální kamerou, které odpovídají normě DCF (Design rule for Camera File system) verze 1.0.
  – Soubory, které byly změněny, editovány nebo uloženy programem editování snímků na počítači, se nemusí zobrazit.
• Tato jednotka nemůže zobrazit pohyblivé snímky MOTION JPEG a jiné podobné formáty, statické snímky kromě formátu JPEG (např. TIFF), nebo přehrávat obrázky s připojeným audio záznamem.

DivX (Přípona: “.DIVX”, “.divx”, “.AVI”, “.avi”)

• DivX soubory větší než 2 GB nebo nemají žádný index se na této jednotce nemusí správně přehrávat.

• Tato jednotka podporuje všechna rozlišení až do maxima 720×480 (NTSC)/720×576 (PAL).

• V pořadí zobrazení na obrazovce nabídky a obrazovce počítače mohou být rozdíly.

• Tato jednotka nemůže přehrávat soubory zaznamenané paketovým zápisem.

DVD-R/RW

- Disky musí splňovat UDF bridge (UDF 1.02/ISO9660).

- Tato jednotka nepodporuje multi-relace. Přehrává se pouze základní relace.

CD-R/RW

- Disky musí splňovat úroveň ISO9660 1 nebo 2 (s výjimkou rozšířených formátů).

- Tato jednotka podporuje multi-relaci, ale je-li relací mnoho, trvá déle, než se spustí přehrávání. Abyste tomu předešli, udržujte minimální počet relací.

USB zařízení

• Toto zařízení nezaručuje spojení se všemi USB zařízeními.
• Toto zařízení nepodporuje nabíjení USB zařízení.
• Je podporován systém souborů FAT12, FAT16 a FAT32.
• Tato jednotka podporuje rozhraní USB 2.0 Plná Rychlost.

Údržba

Jednotku očistěte měkkým suchým hadříkem

• K čištění jednotky nikdy nepoužívejte alkohol, ředidlo na barvy nebo benzín.
• Před použitím chemicky upravené čistící textilie si pozorně přečtěte pokyny pro její použití.

Nepoužívejte komerčně dostupné čističe objektivů, mohou způsobit selhání funkce. Čištění objektivu obecně není nutné, i když to záleží na prostředí, v němž zařízení provozujete.

Než přemístíte jednotku, zkontrolujte, že disková přihrádka je prázdná. Pokud tak neučiníte, vzniká riziko vážného poškození disku a jednotky.

Volba instalace reproduktoru

Upevnění na stěnu

Všechny reproduktory (vyjma subwooferu) můžete připevnit na stěnu.

- Stěna nebo sloup, na něž se reproduktory mají připevnit, by měla unést 10 kg na jeden šroub. Ohledně instalování reproduktorů na zed' se porad'te s kvalifikovaým stavitelem. Nevhodné připevnění může poškodit zed' i reproduktory.

1 Do stěny zafixujte šroub (není součástí dodávky).

2 Bezpečně reproduktor usad'te otvorem/y na šroub/y.

■ Typy

Prostřednictvím níže uvedených měření identifikujte polohu pro přišroubování na stěnu.

- Nechejte nad reproduktorem alespoň 20 mm volného místa a 10 mm z každé strany, abyste měli dostatek prostoru k jeho uchycení.

A 12,3 mm
B 106,7 mm
© 40 mm
D 40 mm

Průvodce řešením problémů

Než požádáte o servis, proved'te následující kontroly. Máte-li ohledně některých kontrolních bodů pochybnosti nebo řešení uvedená v následujícím průvodci problém neřeší, obraťte se o radu na svého prodejce.

Napájení

Odpojeno od zdroje.

Bezpečně připojte napájecí kabel. (⇒ 7)

Jednotka se automaticky přepne do pohotovostního režimu.

• Časovač usínání fungoval a dosáhl stanoveného časového limitu. (⇒ 4)
• Hlavní jednotka se automaticky přepne do pohotovostního režimu po 30 minutách neaktivity. (⇒ 4)
• V případě činnosti Automatický AUX. (⇒ 9)

Zobrazí se jednotka

Displej je tmavá.

Zvolte "Jasný" v "Jas displeje" v Další nabídka. (⇒ 15)

"NO PLAY"

• Vložili jste disk, který jednotka nemůže přehrávat; vložte jiný, který může přehrávat. (⇒ 16)
  • Vložili jste prázdný disk.
  • Vložili jste disk, který není finalizován.

"NO DISC"

• Nevložili jste disk; prosím vložte jej.
• Nevložili jste disk správně; vložte jej správně. (→ 11)

"OVER CURRENT ERROR"

Přístroj USB spotřebovává příliš mnoho energie. Přepněte na režim "DVD/CD", vypojte USB a vypněte jednotku.

"F61"

Zkontrolujte a opravte připojení kabelu reproduktoru. Pokud se tím problém nevyřeší, obrat'te se na prodejce. (⇒ 6)

"F76"

Objevil se problém s napájením. Obratte se na prodejce.

“DVD U11”

Disk může být ušpiněný. Je třeba jej otrít.

"ERROR"

Provedena nesprávná operace. Přečtěte si návod a zkuste to znovu.

“DVD H□□”

“DVD F□□□”

□ znamená číslo.

• Možná se jedná o problém. Čísla následující po "H" a "F" závisí na stavu jednotky. Jednotku vypněte a pak znovu zapněte.
  Nebo ji můžete vypnout, vypojit napájecí kabel a poté ji znovu zapojit.
• Pokud se čísla servisu nevymažou, poznamenejte si číslo servisu a zkontaktujte kvalifikovaného servisního pracovníka.

Sjednotte režimy na hlavní jednotice a dálkovém ovladači. Podle toho, jako číslo je zobrazeno ("1" nebo "2"), stiskněte a držte [OK]⑧ a odpovídající číslované tlačítko ([1] nebo [2]) alespoň 2 sekundy. (⇒ 4)

Všeobecný provoz

Žádná odezva při stisku jakýchkoli tlačítek.

• Tato jednotka nemůže přehrávat jiné disky než ty, které jsou uvedeny v tomto návodu k použití. (⇒ 16)
• Jednotka nemusí správně fungovat, což může být způsobeno bleskem, statickou elektfinou nebo nějakým jiným vnějším faktorem. Jednotku vypněte a pak znovu zapněte. Nebo ji můžete vypnout, vypojit napájecí kabel a poté ji znovu zapojit.
• Vytvořilo se orosení. Počkejte 1 až 2 hodiny, doku se neodpaří.

Žádná odezva, když se stisknou tlačítka dálkového ovladače.

• Zkontrolujte, zda jsou baterie správně nainstalovány. (→ 8)
• Baterie jsou vybité. Vyměňte je za nové. (⇒ 8)
• Namiřte dálkový ovladač na čidlo signálu dálkového ovladače a provedte akci. (⇒ 4)

Jiné výrobky reagují na dálkový ovladač.

Změňte provozní režim dálkového ovladače. (⇒ 4)

Nelze zobrazit menu START.

Vyjměte disk a poté znovu stiskněte [START]⑱.

Žádný obraz nebo zvuk.

• Zkontrolujte připojení videa nebo reproduktoru. (⇒ 6, 7)
• Zkontrolujte výkon nebo vstupní nastavení připojeného zařízení a hlavní jednotky.
• Zkontrolujte, zda je na disku něco nahráno.

Zapomněli jste heslo svých hodnocení.

Přenastavte všechna nastavení na tovární hodnoty.
Pokud je jednotka zastavena a zdroj je "DVD/CD", stiskněte a přidržte
[▲ OPEN/CLOSE]② na hlavní jednotce a [≥10]② na jednotce dálkového
ovládání, dokud se na hlavním displeji jednotky nezobrazí "RESET".
Vypněte zařízení a znovu jej zapněte.
Všechna nastavení se vrátí na základní hodnoty.

Některé znaky nejsou správně zobrazeny.

Jiné znaky než latinská abeceda a arabské číslice se nemusí dobře zobrazit.

Provoz disků

Trvá delší dobu, než začne přehrávání.

• Zahájení přehrávání může určitou dobu trvat, jestliže stopa MP3 stále obsahuje data statických obrázků. Dokonce ještě po spuštění stopy se nezobrazí správný přehrávací čas. To je normalní. MP3
  • To je u DivX videa normální. DivX

Během přeskočení nebo vyhledávání se objeví obrazovka nabídky. VCD

To je u Video CD disků normální.

Neobjeví se nabídka ovládání přehrávání.

VCD s ovládáním přehrávání Stiskněte [MENU] ¹⁹ a zapněte PBC a poté během přehrávání stiskněte [RETURN] ²⁰ .

Přehrávání se nespouští.

• Jestliže přehráváte obsah DivX VOD, podívejte se na domovskou stránku, kde jste obsah DivX VOD zakoupili. (Příklad: http://vod.divx.com) DivX
• Jestliže disk obsahuje CD-DA a jiné formáty, je možné, že se nedocíli řádného přehrávání.

Neobjevily se titulky.

- Vyvolejte titulky. ("Titulky" v Menu 1) (⇒ 13)

- V závislosti na disku je možné, že se titulky nezobrazí. DivX

Bod B se nastavuje automaticky.

Konec položky se stane bodem B, až jej bude dosaženo.

Nelze otevřít menu nastavení.

Některé audio efekty nefungují nebo mají u některých disků menší efekt.

Během přehrávání je slyšet hučení.

V blízkosti hlavní jednotky se nachází napájecí kabel nebo zářivkové světlo. Jiné spotřebiče a kabely umístěte dále od hlavní jednotky.

Neběží zvuk.

• Když změníte rychlost přehrávání, může dojít k nepatrnému přerušení zvuku.
• Když je zdroj vstupu tvořen datovým tokem, nastavte na externím zařízení zvuk na PCM.
• Způsob, jakým jsou vytvořeny soubory, může být příčinou toho, že se nevysílá audio. DivX
• Během přehrávání zdroje DTS nebude z reproduktorů vycházet žádný zvuk. Zvolte odlišný zdroj audia (např. Dolby Digital). (⇒ 13)

Z televize nevychází žádný zvuk.

Potvrdte připojení audia. Stiskněte [EXT-IN]④ za účelem volby odpovídajícího zdroje. (⇒ 7, 9)

Z prostorových reproduktorů nevychází zvuk.

• Pokud přehráváte v režimu "Prostorový zvuk (Doporučeno)", stiskněte [SURROUND]⑪ a vyberte "MULTI-CH". (⇒ 10)
• Pokud přehráváte v režimu "Přední (Alternativa)", stiskněte [SURROUND]⑪ a vyberte "A.SRD". (⇒ 10)

Obraz

Obraz na televizním přijímači se nezobrazuje správně nebo mizí.

• Tato jednotka a televize používají různé video systémy. Použijte multi-systém nebo PAL televizi.
• Systém použitý na disku se neslučuje s vaší televizí.
• Z měňte nastavení "Systém TV" tak, aby odpovídalo vašemu televizoru. (⇔ 14) (V závislosti na videu PAL na disku se může stát, že obraz nebude zobrazen správně na televizoru NTSC.)
• Zajistěte, aby jednotka byla připojena přímo k televizi a nikoli prostřednictvím VCR. (⇒ 7)
• Nabíječky mobilních telefonů mohou působit určité rušení.
• Používáte-li pokojovou anténu, přejděte na venkovní anténu.
• Drát televizní antény je příliš blížko u jednotky. Přemístěte jej o něco dál.

Obraz se velikostí nevejde na obrazovku.

• Změňte "Poměr stran TV" v Video nabídka. (⇒ 14)
• S použitím televize změňte stranový poměr.
• Změňte nastavení transfokátoru. ("Zvětšení" v Menu 2) (⇒ 13)

Menu není správně zobrazeno.

Obnovte poměr transfokátoru na "Normal". ("Zvětšení" v Menu 2) (⇒ 13)

USB

Nelze načíst mechaniku USB nebo jeho obsah.

• Formát mechaniky USB nebo jeho obsah nejsou kompatibilní se systémem. (⇒ 14)
• Hostitelská funkce USB tohoto výrobku nemusí s některými přístroji USB fungovat.
• Přístroje USB s kapacitou paměti více než 32 GB nemusí v některých případech fungovat.

Pomalý chod přístroje USB.

Přístroj USB s rozsáhlým souborem nebo velkou pamětí se na televizním přijímači načítá a zobrazuje delší dobu.

Rádio

Je slyšet zkreslený zvuk nebo hluk.

• Nastavte polohu antény FM.

- Použijte venkovní anténu. (→ 7)

Je slyšet tlučení/bušení.

Vypněte televizi nebo ji přesuňte dále od jednotky.

Zobrazí se televize

“∅”

Operace je jednotkou nebo diskem zakázána.

Mohou se přehrávat pouze DVD-Video disky, které obsahují nebo mají stejné číslo regionu jako číslo na zadním panelu této jednotky. (⇒ Titulní strana)

Licence

Vyrobeno podle licence společnosti Dolby Laboratories. Dolby, Pro Logic a symbol dvojitého písmene D jsou ochranné známky společnosti Dolby Laboratories.

Tato položka obsahuje technologii ochrany proti kopírování, která je chráněna patenty U.S. a dalšími právy na intelektuální vlastnictví společnosti Rovi Corporation. Opětovná konstrukce a demontáž jsou zakázány.

"DVD Logo" je obchodní známka formátu DVD/Logo Licensing Corporation.

DivX®, DivX Certified® a související loga jsou ochrannými známkami společnosti DivX, Inc. a jsou licencovány.

Technologie kódování zvuku MPEG Layer-3 licencovaná společnostmi Fraunhofer IIS a Thomson.

Specifikace

SEKCE ZESILOVAČE

Výkon RMS: Dolby Digital Mode – Režim Dolby Digital

Přední kanál	50 W na kanál (5 Ω), 1 kHz, 10 % THD
Prostorový kanál	50 W na kanál (5 Ω), 1 kHz, 10 % THD
Středový kanál	50 W na kanál (5 Ω), 1 kHz, 10 % THD
Kanál subwooferu	80 W na kanál (3 Ω), 100 Hz, 10 % THD

Celkový výkon režimu RMS Dolby Digital 330 W

FM TUNER, SEKCE TERMINÁLŮ

Předvolená paměť

FM 30 stanice

Frekvenční Modulace (FM)

Frekvenční rozsah	87,50 MHz do 108,00 MHz (50-kHz krok)
Anténové terminály	75 Ω (nevyrovnané)

Digitální audio vstup

Optický digitální vstup	Optický terminál
Vzorkovací kmitočet	32 kHz, 44,1 kHz, 48 kHz

USB Port

Norma USB	USB 2.0 Plná Rychlost
Podpora formátu souborů médií	MP3 (*.mp3)
	JPEG (*.jpg, *.jpeg)
	DivX (*.divx, *.avi)
Systém souborů přístroje USB	FAT12, FAT16, FAT32
Výkon portu USB	Max. 500 mA
Bitová rychlost	Až do 4 Mbps (DivX)

SEKCE DISKY

Přehrané disky (8 cm nebo 12 cm)

(1) DVD (DVD-Video, DivX *4,5 )

(2) DVD-R (DVD-Video, MP3 *2.4 , JPEG *3,4 , DivX *4,5 )

(3) DVD-R DL (DVD-Video, DivX *4,5 )

(4) DVD-RW (DVD-Video, MP3 *2.4 , JPEG *3,4 , DivX *4,5 )

(5) +R/+RW (Video)

(6) +R DL (Video)

(7) CD, CD-R/RW (CD-DA, Video CD, SVCD *1 , MP3 *2.4 , JPEG *3,4 , DivX *4,5 )

※1 S p l ňuje IEC62107

※2 MPEG-1 Layer 3, MPEG-2 Layer 3, MPEG-2.5 Layer 3

※3 Exif Ver 2.0 JPEG Baseline soubory Rozlišení obrazu:16:9 min. velikost 4×4, max. velikost (720×8)×(405×8);4:3 min. velikost 4×4, max. velikost (720×8)×(540×8)

※4 Celkový sloučený maximální počet rozeznatelného obsahu položek audio, snímku a video a skupin: 1900 položek obsaho audio, snímku a videos a 189 skupin. (Vyjma kořenové složky)

※5 P ęehrává DivX video.

Pick up/Naladit

Vlnová délka (DVD/CD)	655/790 nm
Výkon laseru	CLASS 1M

Audio výstup (Disk)

Počet kanálů

5.1 k. (FL, FR, C, SL, SR, SW)

SEKCE VIDEO

Video systém

PAL, NTSC

Kompozitní výstup video

Úroveň výstupu	1 Vp-p (75 Ω)
Terminál	Konektor SCART (1 systém)

S-video výstup

Y úroveň výstupu	1 Vp-p (75 Ω)
C úroveň výstupu	PAL; 0,3 Vp-p (75 Ω)NTSC; 0,286 Vp-p (75 Ω)
Terminál	Konektor SCART (1 systém)

Video výstup RGB

R ú ro v e ř výstupu	0,7 Vp-p (75 Ω)
G ú ro v e ř výstupu	0,7 Vp-p (75 Ω)
B ú ro v e ř výstupu	0,7 Vp-p (75 Ω)
Terminál	Konektor SCART (1 systém)

ČÁST REPRODUKTORY

Čelní reproduktory SB-HF70

Typ	1 -směrný, 1 systém reproduktorů (Basový reflex)
Reproduktor/y	Impedance 5 Ω
Plný rozsah	6,5 cm Kuželový typ
Tlak zvuku na výstupu	80 dB/W (1 m)
Frekvenční rozsah	100 Hz do 25 kHz (-16 dB)
	150 Hz do 22 kHz (-10 dB)
Rozměry (Š×V×H)	80 mm×119 mm×68 mm
Hmotnost	0,32 kg

Prostorové reproduktory SB-HS70

Typ	1 -směrný, 1 systém reproduktorů (Basový reflex)
Reproduktor/y	Impedance 5 Ω
Plný rozsah	6,5 cm Kuželový typ
Tlak zvuku na výstupu	80 dB/W (1 m)
Frekvenční rozsah	100 Hz do 25 kHz ( -16 dB)
	150 Hz do 22 kHz ( -10 dB)
Rozměry (Š×V×H)	80 mm × 119 mm × 68 mm
Hmotnost	0,32 kg

Centrální reproduktor SB-HC70

Typ	1 -směrný, 1 systém reproduktorů (Basový reflex)
Reproduktor/y	Impedance 5 Ω
Plný rozsah	6,5 cm Kuželový typ
Tlak zvuku na výstupu	80 dB/W (1 m)
Frekvenční rozsah	100 Hz do 25 kHz ( -16 dB)
	150 Hz do 22 kHz ( -10 dB)
Rozměry (Š×V×H)	80 mm × 119 mm × 68 mm
Hmotnost	0,39 kg

Subwoofer SB-HW50

Typ	1 -směrný, 1 systém reproduktorů (Basový reflex)
Reproduktor/y	Impedance 3 Ω
Woofer	16 cm Kuželový typ
Tlak zvuku na výstupu	78 dB/W (1 m)
Frekvenční rozsah	32 Hz do 220 Hz ( -16 dB)40 Hz do 180 Hz ( -10 dB)
Rozměry ( heckS × V × H )	180 mm × 262 mm × 300 mm
Hmotnost	3,5 kg

VŠEOBECNÉ

Napájení	AC 220 V do 240 V, 50 Hz
Spotřeba energie	Hlavní jednotky 50 W
Rozměry (Š×V×H)	360 mm×48 mm×273 mm
Hmotnost	Hlavní jednotky 2,0 kg
Rozsah provozní teploty	0 °C do +40 °C
Rozsah provozní vlhkosti	35 % do 80 % RH (nezamlžuje se)

Spotřeba energie v pohotovostním režimu přibliž. 0,8 W

1 Specifikace se mohou měnit bez předchozího upozornění. Hmotnost a rozměry jsou přibližné.

2 Celkové harmonické zkreslení se měří digitálním spektrálním analyzátorem.

Bezpečnostní opatření

Umístění

Přístroj postavte na rovnou plochu mimo dosah přímého slunečního záření, vysokých teplot, vysoké vlhkosti a nadměrných vibrací. Působením takového prostředí by mohlo dojít k poškození skříňky a dalších součásti přístroje s následným zkrácením životnosti zařízení. Na přístroj nepokládejte těžké předměty.

Napětí

Nepoužívejte vysokonapět'ové zdroje. Mohlo by dojít k přetížení přístroje a vzniku požáru.

Nepoužívejte stejnosměrné zdroje napětí. Při instalaci přístroje na lodi či jiných místech se stejnosměrným proudem pečlivě zkontrolujte zdroj napájení.

Zabezpečení sít'ové šňůry

Ujistěte se, zda je sít'ová šňůra správně zapojena a zda není poškozena. Špatné zapojení a poškození kabelu může vyvolat požár nebo úraz elektrickým proudem. Na kabel nepokládejte těžké předměty, neohýbejte jej a netahejte za něj. Při odpojování kabelu ze zásuvky jej pevně uchopte za zástrčku. Tahání za sít'ovou šňůru může způsobit úraz elektrickým proudem. Se zástrčkou nemanipulujte mokrýma rukama. Mohlo by dojít k úrazu elektrickým proudem.

Cizí předměty

Zabraňte vniknutí či pádu kovových předmětů do přístroje. Mohlo by dojít k úrazu elektrickým proudem nebo poruše. Zabraňte vniknutí kapalin do přístroje. Mohlo by dojít k úrazu elektrickým proudem nebo poruše. Jestliže k tomu přesto dojde, ihned odpojte přístroj od napájení a obrat’te se na prodejce. Do přístroje nevstřikujte insekticidy. Obsahují hořlavé plyny, jež mohou po vstříknutí do přístroje vzplanout.

Servis

Nepokoušejte se přístroj opravovat sami. Jestliže se přerušil zvuk, nesvítí indikátory, objevil se kouř nebo jiný problém, který není popsán v tomto návodu k obsluze, odpojte sít'ovou šňuru a obraťte se na prodejce nebo autorizované servisní středisko. Při opravě, demontáži nebo montáži přístroje nekvalifikovanými osobami může dojít k úrazu elektrickým proudem nebo poškození přístroje.

Nehodláte-li přístroj delší dobu používat, odpojte jej od zdroje napájení – prodloužíte tak jeho životnost.

Informace pro spotřebitele o sběru a likvidaci odpadu z elektrických a elektronických zařízení a použitých baterií z domácností

Tyto symboly na výrobcích, obalech nebo v průvodní dokumentaci znamenají, že použitá elektrická a elektronická zařízení a baterie nepatří do běžného domácího odpadu. Správná likvidace, recyklace a opětovné použití jsou možné jen pokud odevzdáte tato zařízení a použité baterie na místech k tomu určených, za což neplatíte žádné poplatky, v souladu s platnými národnímu předpisy a se Směrnicemi 2002/96/EU a 2006/66/EU. Správnou likvidací přístrojů a baterií pomůžete šetřit cenné suroviny a předcházet možným negativním účinkům na lidské zdraví a na přírodní prostředí, které jinak mohou vzniknout při nesprávném zacházení s odpady.

Další informace o sběru, likvidaci a recyklaci starých přístrojů a použitých baterií Vám poskytnou místní úřady, provozovny sběrných dvorů nebo prodejna, ve které jste toto zboží zakoupili.

Při nesprávné likvidaci odpadu vám hrozí pokuta v souladu s národní legislativou a místními předpisy.

Informace pro právnické osoby se sídlem v zemích Evropské Unie (EU)

Pokud chcete likvidovat elektrická nebo elektronická zařízení, obraťte se na prodejce nebo dodavatele s žádostí o další informace.

[Informace o likvidaci v zemích mimo Evropskou Unii (EU)]

Tyto symboly platí jen v zemích Evropské unie. Pokud chcete likvidovat tento produkt, obraťte se na místní úřady nebo prodejce a informujte se o správném způsobu likvidace.

Poznámka k symbolu baterie (symboly uprostřed a dole):

Tento symbol může být použit v kombinaci s chemickým symbolem. V tomto případě splňuje tento symbol legislativní požadavky, které jsou předepsány pro chemickou látku obsaženou v baterii.
