Typ produktu	DVD domácí kino (5.1 kanálů)
Číslo modelu	SC-XH155
Rozměry hlavní jednotky (Š x V x H)	430 mm x 38 mm x 279 mm
Hmotnost hlavní jednotky	2.6 kg
Napájení	AC 220–240 V, 50 Hz
Spotřeba energie	75 W (přibl. 0,8 W v pohotovostním režimu)
Přehrávané typy disků	DVD-Video, DVD-R/RW, DVD-R DL, +R/+RW, +R DL, CD, CD-R/RW, Video CD, SVCD, MP3, JPEG, DivX
Celkový RMS výstupní výkon (Dolby Digital)	1000 W (Přední: 160 W x 2, Středový: 160 W, Surround: 160 W x 2, Subwoofer: 200 W)
Systém reproduktorů	Přední (SB-HF167), Středový (SB-HC270), Surround (SB-HS270), Subwoofer (SB-HW370)
Předvolby FM tuneru	30 stanic
Přehrávání z USB	MP3, JPEG, DivX (FAT12/16/32, do 500 mA)
Video výstupy	HDMI (s ARC), SCART (Composite/S-Video/RGB), Composite přes SCART
Audio vstupy	Optický digitální (1), AUX (analogový), SCART
Režimy prostorového zvuku	Dolby Pro Logic II Film/Hudba, Super Surround, Advanced Surround, Multi-Channel, Stereo
Speciální funkce	VIERA Link (HDAVI Control), Whisper-mode Surround, Časovač vypnutí, Ekvalizér, Komprese dynamického rozsahu
Dosah dálkového ovladače	Přibl. 7 m, v rozsahu 20° nahoru/dolů, 30° vlevo/vpravo
Bezpečnostní třída	Laserový produkt třídy 1M (FDA 21 CFR / IEC)
Automatické vypnutí	Po 30 minutách nečinnosti
Údržba	Čistěte měkkým suchým hadříkem; nepoužívejte alkohol, ředidlo ani čističe na čočky
Politika oprav	Žádné díly opravitelné uživatelem; obraťte se na kvalifikovaný servis

Často kladené otázky - SC-XH155 PANASONIC

Jak připojím reproduktory k Panasonic SC-XH155?

Připojte každý reproduktor k odpovídajícím barevně označeným svorkám na zadní straně hlavní jednotky. Ujistěte se, že polarita vodičů souhlasí (+/-). Podrobné pokyny naleznete v kroku 3 návodu.

Mohu přehrávat soubory DivX z USB disku?

Ano, SC-XH155 podporuje přehrávání DivX z USB zařízení. Naformátujte disk jako FAT12/16/32 a umístěte soubory DivX (s příponou .divx nebo .avi) do kořenového adresáře nebo složky. Maximální délka názvu souboru je 16 znaků.

Jak nastavím předvolby FM rádia?

Stiskněte [RADIO] pro výběr FM, poté stiskněte [MENU] a zvolte 'LOWEST' nebo 'CURRENT'. Podržte [OK] pro spuštění automatického předvolení. Jednotka uloží až 30 stanic. Alternativně můžete ručně naladit a uložit stanice stisknutím [OK] a zadáním čísla kanálu.

Proč není zvuk ze surround reproduktorů?

Ujistěte se, že jste zvolili správný režim surround. Pro 5.1 kanálové nastavení stiskněte [SURROUND] a vyberte 'MULTI-CH' (doporučené rozložení) nebo 'A.SRD' (přední rozložení). Také zkontrolujte, zda jsou připojení reproduktorů bezpečná a zdroj obsahuje surround zvuk.

Co mám dělat, když displej zobrazuje 'F61'?

'F61' znamená zkrat vodičů reproduktorů. Zkontrolujte všechna připojení reproduktorů a ujistěte se, že se žádné holé vodiče nedotýkají. Pokud chyba přetrvává, obraťte se na kvalifikovaného servisního technika.

Jak mohu použít funkci VIERA Link (HDAVI Control)?

Připojte jednotku ke kompatibilnímu televizoru Panasonic přes HDMI. Ujistěte se, že v nabídce HDMI je 'VIERA Link' nastaveno na 'Zapnuto'. Poté můžete ovládat přehrávání, přepínání zvuku a propojení napájení pomocí dálkového ovladače televizoru. Podrobnosti naleznete v Propojené operace s televizorem v návodu.

Mohu přehrávat DVD z jiných regionů?

SC-XH155 je regionálně uzamčen. Lze přehrávat pouze DVD-Video disky se stejným kódem regionu jako jednotka (vytištěno na zadním panelu). Více regionální disky nemusí fungovat.

Jak čistím jednotku a disky?

Pro jednotku použijte měkký suchý hadřík. Nikdy nepoužívejte alkohol, benzín ani ředidlo. Pro disky jemně otírejte od středu k okraji měkkým hadříkem. Nepoužívejte čističe na čočky, protože by mohly způsobit poruchu.

Co je funkce Whisper-mode Surround?

Whisper-mode Surround zlepšuje zvuk při nízké hlasitosti pro noční sledování. Stisknutím [W.SRD] na dálkovém ovladači ji zapnete nebo vypnete. Funguje s 5.1 kanálovými zdroji, aby zachovala čistotu při nízké hlasitosti.

Jak resetuji jednotku do továrního nastavení?

Když je jednotka zastavena a je vybrán zdroj 'DVD/CD', stiskněte a podržte současně [■ STOP] na hlavní jednotce a [≥10] na dálkovém ovladači, dokud se na displeji neobjeví 'RESET'. Vypněte a znovu zapněte jednotku. Všechna nastavení se vrátí do výchozího stavu.

NÁVOD K OBSLUZE SC-XH155 PANASONIC

DVD Home Theater Sound System Systém zvuku domácího kina s DVD pâehrávaçem Zestaw kina domowego z odtwarzaczem DVD DVD házimozi hangrendszer

Model No. / Model č. / Nr Modelu / Típusszám

SC-XH155

Děkujeme za zakoupení tohoto výrobku. Pro dosažení optimálního výkonu a z bezpečnostních důvodu si pečlivě přečtěte tyto pokyny.

Před zapojením, obsluhou nebo nastavením tohoto výrobku si přečtěte celý tento návod.

Návod uschovejte k pozdějšímu použití.

Uvedené ilustrace se mohou od vašeho přístroje lišit.

Szanowny Nabywco

Přehrávač přehrává disky DVD-Video označené štítky s číslem regionu "2" nebo "ALL".

Example/Příklad/Przykład/Például:

System/Systém/Zestaw/Rendszer SC-XH155
Main unit/Hlavní jednotka/Główne urządzenie/Készülék		SA-XH155
Speaker system/Reproduktorový systém/System głośników/Hangszóró rendszer	Front speakers/Čelní reproduktory/Głośniki przednie/Első hangsugárzók	SB-HF167
	Center speaker/Centrální reproduktor/Głośnik centralny/Középső hangsugárzó	SB-HC270
	Surround speakers/Prostorové reproduktory/Głośniki dźwięku przestrzennego/Háttér hangsugárzók	SB-HS270
Subwoofer/Subwoofer/Głośnik niskotonowy/Mélysugárzó		SB-HW370

Popis obsluhy v tomto návodu se týká především dálkového ovladače, avšak obsluhu lze provádět také pomocí ovládacích prvků hlavní jednotky – jestliže jsou stejné jako na ovladači.

Accessories/Příslušenství/Akcesoria/Tartozékok

Zkontrolujte a odlište dodané příslušenství.

Zakroužkovaná čísla uvedená v návodu k obsluze (např. Stiskněte [O]①) odpovídají zakroužkovaným číslům viz výše.

Kontrolní referenční příručka

Dálkový ovladač

① Zapněte/Vypněte hlavní jednotku (⇒ 9)
② Volba kanálů a čísel titulů apod. / Zadávání číselných hodnot (⇒ 10, 12)

③ Zrušte ( 13)

④ Výběr zdroje [DVD]: Zvolte disk jako zdro (⇒ 12) [RADIO]: Zvolte FM tuner (⇒ 9) [EXT-IN]: Zvolte externí audio jako zdroj (⇒ 10)

⑤ Základní operace pro přehrávání (⇒ 12)
⑥ Zobrazit textové údaje RDS / Zobrazit nabídku na obrazovce (⇒ 10, 14)
⑦ Ukázat hlavní menu disku (⇒ 13)
⑧ Zvolte nebo potvrďte položky nabídky / Zobrazovat po okénkách (⇒ 12)
⑨ Zvolte režim přehrávání / Nastavte režim opakování (⇒ 1314)
⑩ Zvolte režim zvuku / Zvolte režim reproduktoru (⇒ 12)

⑪ Zvolte efekty prostorového ozvučení (⇒ 11) nebo

Nastavte časovač usínání

Stiskněte a držte [−SLEEP]. Zatímco je na displeji hlavní jednotky zobrazen čas, opakovaně stiskněte [−SLEEP]. Pokaždé, když stisknete tlačítko: SLEEP 30 → SLEEP 60 → SLEEP 90 → SLEEP120 OFF (Zrušte) ←

- Pro potvrzení zbývajícího času tlačítko znovu stiskněte a držte.

⑫ Operace televize
Namiřte dálkový ovladač na televizi Panasonic a stiskněte tlačítko.
[TV, ⏻]: Zapnout/Vypnout televizi [INPUT, AV]: Změňte režim video vstupu televize [+, VOL, —]: Nastavte hlasitost televize S některými výrobními typy nemusí tato operace správně fungovat.

⑬ Nastavení hlasitosti hlavní jednotky

⑭ Ztlumení zvuku

• Na displeji hlavní jednotky bliká "MUTE", když je tato funkce aktivní.
• Pro zrušení tlačitko znovu stiskněte nebo nastavte hlasitost.
• Ztlumení se zruší, když jednotku přepnete na pohotovostní režim.

⑮ Ručně zvolte rozhlasové stanice (⇒ 10)

⑯ Zvolte předvolené rozhlasové stanice (⇒ 10)

⑰ Ukončete zobrazování na displeji

⑱ Zobrazit menu START (⇒ 10)

⑲ Zobrazit nabídku disku (⇒ 13)

⑳ Návrat na předchozí obrazovku (⇒ 13)

②1 Přepněte informace na displeji hlavní jednotky (⇒ 13)

②2 Zapněte/Vypněte Režim prostorového ozvučení (⇒ 12)

Jak předejít rušení s jiným zařízením Panasonic

Jiné zařízení audio/video Panasonic může začít fungovat, když jednotku ovládáte pomocí dodaného dálkového ovladače. Jednotku můžete provozovat v jiném režimu, když nastavíte provozní režim dálkového ovladače na "REMOTE 2".

Hlavní jednotka a dálkový ovladaè musí být nastaveny na stejný režim.

1 Stiskněte [EXT-IN]④ pro výběr "AUX".
2 Stiskněte a držte [▶]⑧ na hlavní jednotce a [2] na dálkovém ovladači, až displej hlavní jednotky zobrazí "REMOTE 2".
3 Stiskněte a držte [OK]⑧ a [2] na dálkovém ovladači alespoň 2 sekundy.

Pro změnu režimu zpátky na "REMOTE 1", zopakujte oba výše uvedené kroky změnou čísla [2] na [1].

Hlavní jednotka

① Tlačítko pohotovostního režimu/zapnutí (☑/I) Stisknutím tohoto tlačítka se přístroj přepíná z provozního do pohotovostního režimu a naopak. V pohotovostním režimu přístroj spotřebovává malé množství elektrické energie.

② Otevřete/Zavřete přihrádku na disky (⇒ 12)

③ Nastavení hlasitosti hlavní jednotky

④ Indikátor napájení

Svítí, když je zařízení zapnuto.

5 Zásuvka disku

6 Zastavení

⑦ Připojte přístroj USB (⇒ 16)

⑧ Spuštění přehrávání

⑨ Čidlo signálu dálkového ovladače

10 Displej (FL displej)

ÚSPORNÉ VLASTNOSTI

Hlavní jednotka je navržena pro snížení spotřeby energie a úsporu energie.

■ Funkce automatického vypnutí

Hlavní jednotka se automaticky přepne do pohotovostního režimu po 30 minutách neaktivity.

např.

– Není k dispozici zvukový signál z externího zařízení.

– Přehrávání médií je zastaveno/pozastaveno.

–Nabídka disku je zobrazena a není zvolena možnost přehrávání.

(Tato funkce nemusí pracovat v závislosti na použití typu disků.)

Začínáme

Příslušenství....2

Kontrolní referenční příručka .....4

ÚSPORNÉ VLASTNOSTI .....4

Průvodce rychlým spuštěním

krok 1 Příprava reproduktorů ..... 6

krok 2 Umístění....7

krok 3 Přípojky 7

Připojení reproduktorů....7

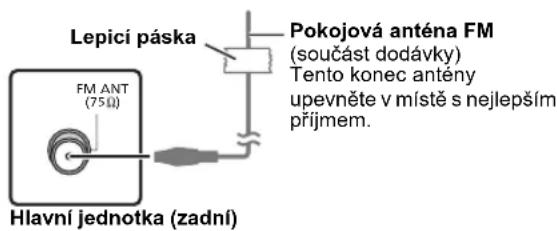

Přípojky rádiové antény....7

Audio a video připojení .....8

krok 4 Přípojka napájecího kabelu....9

krok 5 Příprava dálkového ovládání....9

krok 6 Easy setup (Snadné nastavení)....9

Poslech rádia....9

Automatická předvolba stanic....9

Poslech/potvrzení přednastavených kanálů .....10

Ruční vyladění 10

Vysílání RDS 10

Používání menu START....10

Výběr zdroje dálkovým ovladačem....10

Poslech audia televizoru nebo jiného zařízení z reproduktorů tohoto zařízení. 11

Užijte si zvukové efekty ze všech reproduktorů

Působení prostorových zvukových efektů .....11

Zvolení zvukového režimu .....12

Režim prostorového ozvučení "Whisper" .....12

Doladění úrovně reproduktoru během přehrávání....12

Nastavení vyvážení reproduktoru během přehrávání....12

Přehrávání disků

Základní přehrávání....12

Přehrávání od zvolené položky 13

Další režimy přehrávání 13

Programové a nahodilé přehrávání 13

Opakovat přehrávání.... 14

Používání nabídek na obrazovce ..... 14

Další postupy ovládání

Činnosti propojené s televizorem

(VIERA Link "HDAVI ControlTM") 15

Propojení zvuku.... 15

Snadné ovládání s použitím dálkového ovládání VIERA 16

Přehrávání z přístroje USB....16

Odkaz

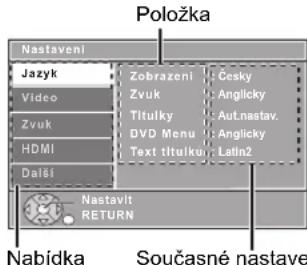

Probíhá změna nastavení přehrávače....16

Informace DivX 18

Zobrazení textu titulků DivX. 18

Média, která lze přehrát. 19

Údržba 19

Volba instalace reproduktoru....20

Průvodce řešením problémů ..... 21

Licence 22

Specifikace....23

Bezpečnostní opatření 24

POZOR!

V TOMTO VÝROBKU JE POUŽIT LASER.

POUŽÍVÁNÍ OVLÁDAČŮ, ÚPRAV NEBO VÝKONU POSTUPŮ JINAK NEŽ JAK JE POPSÁNO V TOMTO NÁVODU, MŮŽE MÍT ZA NÁSLEDEK NEBEZPEČNÉ OZÁŘENÍ.

NEOTVÍREJTE KRYTY A NEOPRAVUJTE SAMI. OPRAVY PŘENECHTE KVALIFIKOVANÝM PRACOVNÍKŮM.

VAROVÁNÍ:

PRO SNÍŽENÍ RIZIKA OHNĚ, ELEKTRICKÉHO ŠOKU NEBO POŠKOZENÍ VÝROBKU

- NEVYSTAVUJTE PŘÍSTROJ DEŠTI A VLKHU, DBEJTE, ABY NA NĚJ NEKAPALA A NESTŘÍKALA VODA, A NESTAVTE NA NĚJ PŘEDMĚTY NAPLNĚNÉ VODOU, NAPŘ. VÁZY.

-POUŽÍVEJTE POUZE DOPORUČENÉ PŘÍSLUŠENSTVÍ.

- NEODSTRAŇUJTE KRYT (NEBO ZADNÍ KRYT); ŽÁDNĚ PRVKY UVNITŘ PŘÍSTROJE UŽIVATEL NEMŮŽE OPRAVOVAT. SERVIS PŘENECHTE KVALIFIKOVANÝM SERVISNÍM PRACOVNÍKŮM.

TENTO PŘÍSTROJ JE URČEN PRO POUŽITÍ V MÍRNÉM PODNEBÍ.

POZOR!

• TENTO PŘÍSTROJ NEINSTALUJTE ANI NEUMÍŠTÚJTE NAPŘ. DO KNIHOVNY, VESTAVĚNÉ SKŘÍNĚ NEBO JINÉHO UZAVŘENÉHO PROSTORU. ZAJISTĚTE, ABY MĚL PŘÍSTROJ DOBRÉ VĚTRÁNÍ. PRO VYLOUČENÍ RIZIKA ELEKTRICKÉHO ŠOKU NEBO NEBEZPEČÍ POŽÁRU Z DŮVODU PŘEHŘÁTÍ ZAJISTĚTE, ABY V BLÍZKOSTI VĚTRACÍCH OTVORŮ NEBYLY ZÁVĚSY NEBO JINĚ TEXTILIE.
• DBEJTE, ABY VĚTRACÍ OTVORY PŘÍSTROJE NEZAKRÝVALY NOVINY, UBRUSY, ZÁCLONY A PODOBNĚ.
• NEPOKLÁDEJTE NA PŘÍSTROJ ZDROJE OTEVŘENÉHO OHNĚ, NAPŘ. ZAPÁLENÉ SVÍČKY.
• BATERIE ODEVZDÁVEJTE DO TRÍDĚNÉHO ODPADU.

Výrobek může během používání přijímat rádiové rušení způsobené mobilními telefony. Pokud se takové rušení projeví, je třeba zvětšit vzdálenost mezi výrobkem a mobilním telefonem.

Zásuvka musí být v blízkosti zařízení a snadno dostupná.

Sítová zástrčka napájecí šňůry bude vždy pohotově k použití.

Pro úplné odpojení přístroje z hlavního přívodu AC vypojte zástrčku elektrické šňůry ze zásuvky AC.

krok 1 | Příprava reproduktorů

Čelní reproduktory

Příprava

• Aby se zabránilo poškození nebo poškrábání, rozložte si na plochu měkkou textilií a na ní proved'te sestavení reproduktorů.
• Pro smontování použijte šroubovák se špičkou Phillips (není součástí dodávky).

Před zahájením montáže, nastavení a připojení zkontrolujte, zda máte pohromadě všechny uvedené komponenty.

- Šrouby apod. umístěte z dosahu dětí, abyste předešli možnosti spolknutí.

- Chcete-li reproduktory umístit na stěnu, přečtěte si pokyny na straně 20.

- Šrouby apod. umístěte z dosahu dětí, abyste předešli možnosti spolknutí. - Chcete-li reproduktory umístit na stěnu, přečtěte si pokyny na straně 20.

2 Čelní reproduktory

2 Stojany (s kabelem)

2 Základny
8 Šroubů

1

2

Možnost sestavení reproduktorů

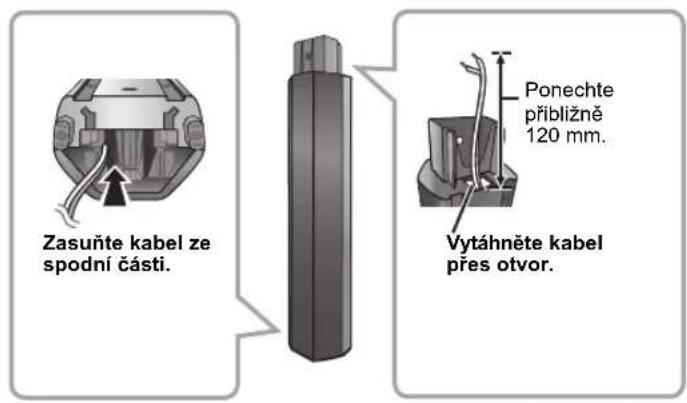

Protáhněte kabel reproduktoru přes základnu.

Ponechte přibližně 120 mm.

Můžete odstranit a použít kabel ze stojanu. Informace o opakovaném připojení kabelu naleznete na straně 20.

Připevněte reproduktor.

2 Vodič zcela zasuňte. +: Bílý
-: Modrý Stiskněte! kabel

3 Zatlačit do drážky.

1 Pevně utáhnout.

4 Zasunout do drážky.

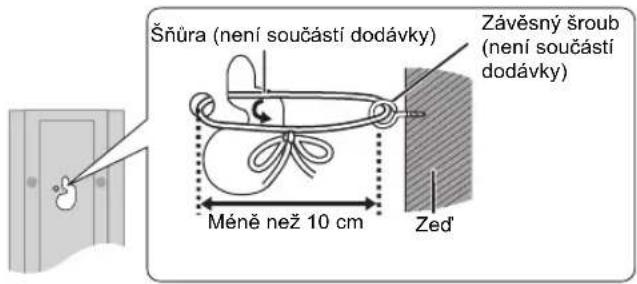

Zajištění reproduktorů před pádem

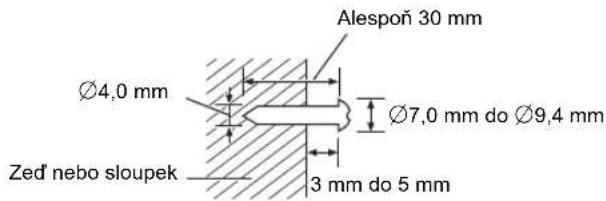

• Budete potřebovat vhodné šroubovací uzávěry, přiměřené pro zdi či sloupy, k nimž se mají upevnit.
• Ohledně správného postupu instalace reproduktorů na betonovou zeď nebo povrch se poradte s kvalifikovaným stavítelem, tak aby tyto povrchy měly dostatečnou nosnost. Nesprávné připevnění může poškodit zeď i reproduktory.
• Použijte šňůru nejméně s ∅2,0 mm, schopnou unést více než 10 kg.

Šňůra (není součástí dodávky)
Ved'te od zdi k reproduktoru a pevně utáhněte.

Upozornění

• Nestavte se na základnu. Dávejte pozor, když jsou poblíž děti.
• Při manipulaci s reproduktorem přidržte stojan a podstavec.

krok 2 Umístění

Způsob, jakým rozmístíte reproduktory, může ovlivnit basy i zvukové pole. Mějte na zřeteli následující body:
- Umístěte reproduktory na plochou bezpečnou základnu.
- Pro zajištění dobrého větrání umístěte reproduktory alespoň 10 mm od systému.
- Umístění reproduktorů příliš blízko podlahy, stěn a rohů místnosti může mít za následek přílišné zvýraznění basů. Na stěny a okna umístěte silné závěsy.

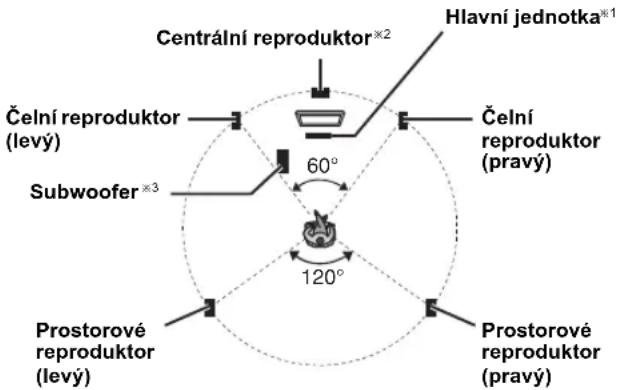

Příklad nastavení ("Prostorový zvuk (Doporučeno)": Standardní rozmístění zvuku)

Umístěte přední, středové a prostorové reproduktory do přibližně stejné vzdálenosti od místa sezení. Úhly ve schématu jsou přibližné.

※1 Umístte tak, aby na všech stranách byl volný prostor minimáln 5 cm pro zajištní dobrého vtrání.
※2 Reproduktor umístěte na regál nebo polici. Vibrace způsobené reproduktorem mohou rušit obraz, je-li umístěn přímo na televizi.
※3 Umístěte napravo nebo nalevo od televize, na zem nebo pevnou polici, tak aby nevydával vibrate, do vzdálenosti asi 30 cm od televize.

V závislosti na uspořádání místnosti byste mohli upřednostnit použití všech reproduktorů vpředu ("Přední (Alternativa)") (⇒ 9, Easy setup (Snadné nastavení)).

Poznámky ohledně požívání reproduktorů

- Používejte pouze námi dodané reproduktory

Užívání jiných reproduktorů může jednotku poškodit a negativně ovlivní kvalitu zvuku.
- Pokud budete mít zvuk při přehrávání příliš dlouho nastavený na nejvyšší úrovně hlasitosti, můžete tím reproduktory poškodit a zkrátit jejich životnost.
- Aby nedošlo k poškození, snižte hlasitost v následujících případech: – Pří přehrávání zkresleného zvuku.

– Když reproduktory zní ozvěnou z důvodu činnosti přehrávače, hluku z vysílání FM nebo nepřetržitých signálů z oscilátoru, zkušebního disku či elektronického přístroje.
– Při úpravě kvality zvuku.
– Když zapínáte nebo vypínáte jednotku.

Pokud se ve vaší televizi objeví nestejnoměrná barevnost

Středový reproduktor má být umístěn a používán v blízkosti televize, avšak obraz může být ovlivněn některými televizními přijímači a kombinacemi nastavení.

Pokud se to stane, vypněte televizi asi na 30 minut.

Funkce odmagnetizování televize by měla problém vyřešit. Pokud přetrvává, přemístěte reproduktory dále od televize.

Upozornění

• Hlavní jednotka a dodané reproduktory se mají používat pouze tak, jak je určeno v tomto nastavení. Jiné použití může vést k poškození zesilovače a/nebo reproduktorů a rovněž může vyvolat riziko vznícení. Pokud došlo ke škodě nebo jste zaznamenali náhlý výkyv výkonu, obratte se na kvalifikovaného servisního praocovníka.
• Nepokoušejte se upevnit tyto reproduktory na stěnu jinými způsoby než těmi, které jsou popsány v tomto návodu.

krok 3 Přípojky

Před připojením vypněte veškeré zařízení a přečtěte si příslušné pokyny k obsluze.

Připojte napájecí kabel, teprve až budou provedena všechna ostatní připojení.

1 Připojení reproduktorů

Při umíst'ování reproduktorů věnujte pozornost typu reproduktoru a barvě konektoru.

Hlavní jednotka (zadní)

Připojte k terminálům stejné barvy.

Jako pomůcku při zapojování kabelů je dobré používat samolepky reproduktorových kabelů.

Reproduktory (zadní)

Zasuňte vedení důkladně ("na doraz"), ale přitom tak, abyste nepoškodili jeho izolaci.

+: Bílý
- : Modrý kabel

- Dejte pozor, abyste nepřekřížili (nezkratovali) či neobrátili polaritu kabelů reproduktorů – mohlo by dojít k jejich poškození.

2 Přípojky rádiové antény

Použití pokojové antény

Použití venkovní antény

Použijte venkovní anténu, je-li slabý rozhlasový příjem.

• Vypojte anténu, když se jednotka nepoužívá.
- Při bouřce nepoužívejte venkovní anténu.

3

Audio a video připojení

• Chcete-li poslouchat zvuk televizoru na zvukovém systému, připojte optický digitální audio kabel, kabel SCART, kabel HDMI ¹ nebo audiokabel. Informace o nastaveních potřebných pro výstup audia najdete v návodech k použití příslušných zařízení.
  ※1 Pouze v případě připojení k televizoru kompatibilnímu s ARC. Podrobnější informace jsou uvedeny v částí "Připojení k televizoru kompatibilním s ARC". (⇒ níže)

Doporučená spojení s televizorem

Toto spojení poskytuje nejlepší obrazovou a zvukovou kvalitu.

VIERA Link "HDAVI Control"

Je-li vaše televize Panasonic kompatibilní s VIERA Link, můžete její chod televize synchronizovat s provozem domácího kina a naopak (⇒ 15, Činnosti propojené s televizorem).

[1]

• Používejte vysokorychlostní kabel vysokorychlostní HDMI, na němž je logo HDMI, (jak je zobrazeno na krytu).
• Nelze použít kabely nekompatibilní s kabely HDMI.
• Doporučujeme používání kabelu HDMI Panasonic. Doporučený díl číslo: RP-CDHS15 (1,5 m), RP-CDHS30 (3,0 m), RP-CDHS50 (5,0 m), atd.
• Máte-li televizi s více terminály HDMI, zjistte prosím z návodu k obsluze televize, ke kterému terminálu se pipojit.
• Nerealizujte zapojení videa prostřednictvím videopřehrávače. Mohlo by se stát, že z důvodu ochrany proti kopírování obraz nebude zobrazen správně.
• Po realizaci zapojení prostřednictvím optického kabelu pro digitální audio nebo HDMI ^※1 kabelu provedte nastavení odpovídající typu audia pocházejícího z vašeho zařízení (⇒ 11).
  (Prostřednictvím tohoto připojení lze přehrávat pouze audio typu Dolby Digital a PCM.)

■ Připojení k televizoru kompatibilním s ARC

Co to je ARC?

ARC je zkratka Audio Return Channel, známá rovněž jako HDMI ARC. Odkazuje na jednu z funkcí HDMI. Když je televizor kompatibilní s ARC, audio z televizoru může být odesláno do tohoto zařízení prostřednictvím HDMI kabelu, aniž by bylo třeba provést jeho samostatné zapojení.

- Podrobnější informace najdete v návodu k použití televizoru.

■ Připojení bez televizoru kompatibilního s ARC

AUX

Toto zapojení použijte v případě když televizor není vybaven zásuvkou OPTICAL OUT pro optický výstup nebo když zásuvka DIGITAL AUDIO IN OPTICAL pro optický vstup digitálního audia na tomto zařízení je již obsazena připojením STB.

Zapojte audiokabel (není součástí dodávky) ze zásuvky AUX na hlavním zařízení do zásuvky AUDIO OUT na vašem televizoru.

Alternativní připojení k televizoru

※2 Toto připojení vám rovněž umožňuje přehrávat zvuk z televize přes váš systém domácího kina (⇒ 10, Výběr zdroje dálkovým ovladačem). Zvolte příslušný audio výstup (např. Monitor) na televizním přijímači.

Pro zlepšení kvality obrazu můžete změnit výstup video signálu z terminálu SCART (AV) tak, aby vyhovoval vašemu typu televize.

• Zvolte "S-Video", "RGB 1" nebo "RGB 2" z "Videovýstup SCART" v Video nabídka (⇒ 17).
• Když jsou připojeny kabely HDMI i SCART, z terminálu SCART (AV) nebude žádný výstup RGB.

Zapojení Set Top Box (přijímač kabelové televize/satelitní přijímač/přehrávač disků Blu-ray apod.)

Toto zapojení se používá, když si přejete přivést z výstupu vaší STB do tohoto zařízení audio v podobě originálního prostorového zvuku. Zapojte optický kabel pro digitální audio (není součástí dodávky) vedoucí ze zásuvky DIGITAL AUDIO IN OPTICAL (VSTUP OPTICKÉHO VEDENÍ DIGITÁLNÍHO AUDIA) na tomto zařízení do zásuvky OPTICAL OUT (VÝSTUP OPTICKÉHO VEDENÍ) na vaší STB.

- Když je zásuvka DIGITAL AUDIO IN OPTICAL již obsazena pro audio televizoru, přepněte audio televizoru do zásuvky AUX s použitím audiokabelu.

[NO TEXT]

V případě, že máte k dispozici různé zdroje zvuku (jako přehrávač disků Blu-ray, DVD rekorděr, videopřehrávač apod.), připojte je k dostupným vstupům na televizoru a výstup televizoru následně zapněte do zásuvky SCART (AV), AUX, HDMI AV OUT ²¹ nebo do zásuvky DIGITAL AUDIO IN OPTICAL hlavního zařizení.

krok 4 | Přípojka napájecího kabelu

Do sít'ové zásuvky v domácnosti

Šetření energií

Hlavní jednotka spotřebovává malé množství energie, i pokud se nachází v pohotovostním režimu (přibliž. 0,8 W). Chcete-li uspořit energii v době, kdy se jednotka delší dobu nepoužívá, vypojte ji z hlavního vedení. Při opětovném zapojení hlavní jednotky bude nutné restartovat několik paměťových položek.

Dodávaný napájecí kabel se používá pouze s hlavní jednotkou. Nepoužívejte jej s jiným zařízením. Stejně tak nepoužívejte šňůry k jiným zařízením s hlavní jednotkou.

krok 5 | Příprava dálkového ovládání

Baterie

2 Baterie vložte tak, aby póly (+ a −) odpovídaly symbolům vdálkovém ovladači.

3 Nasad'te kryt zpět na místo.

POZOR

V případě nesprávné výměny baterie hrozí nebezpečí výbuchu. Vyměňujte pouze za stejný nebo rovnocenný typ, který doporučuje výrobce. Použité baterie likvidujte podle pokynů výrobce.

• Použijte alkalické nebo manganové baterie.
• Nezahřívat a nevystavovat ohni.
• Nenechávejte baterie dlouhou dobu v automobilu vystavenému přímému slunečnímu záření, když jsou dveře a okna zavřená.

Nedělejte následující:

• nesměšujte staré a nové baterie.
• nepoužívejte současně různé typy.
• nerozebírejte je a nezkratujte
• nepokoušejte se dobíjet alkalické nebo manganové baterie.
• nepoužívejte baterie, jestliže mají odloupnutý kryt.
  Nesprávné zacházení s bateriemi může způsobit únik elektrolytu, který může vážně poškodit dálkový ovladač.
  Vyjměte baterie z dálkového ovladače, pokud nebude delší dobu používán. Uložte je na chladném tmavém místě.

Použití

Nasměrujte dálkové ovládání na snímač signálu dálkového ovládání na zařízení (⇒ 4) tak, aby signál nebyl přerušen překážkami.

Vzdálenost: V rozsahu přibližně 7 m

Úhel: Přibližně do 20° nahoru a dolů a přibližně do 30° doleva a doprava

krok 6 Easy setup (Snadné nastavení)

Obrazovka Snadné nastavení vám pomůže provést potřebná nastavení.

Příprava

Zapněte televizi a zvolte příslušný režim video vstupu (např. VIDEO 1, AV 1, HDMI, atd.), který odpovídá připojení k této jednotce.

• Pro změnu režimu video vstupu televize si přečtěte pokyny v návodu k obsluze vaší televize.
• Tento dálkový ovladač umí provádět některé základní operace na televizním přístroji (⇒ 4).

1 Stiskněte [⏻]① pro zapnutí jednotky.

• Obrazovka Snadné nastavení se zobrazí automaticky.
  2 Stiskněte [▲, ▼]⑧ pro výběr “Ano” a stiskněte [OK]⑧.
  3 Postupujte podle pokynů na obrazovce a proved'te nastavení s použitím [▲, ▼, ◀, ►]⑧ a [OK]⑧.

•Jazyk

Zvolte jazyk pro použití na obrazovce nabídky.
- Poměr stran TV
Zvolte stranový poměr vhodný pro vaši televizi.
- Uspořádání repro.

Zvolte režim "Prostorový zvuk (Doporučeno)" nebo režim "Přední (Alternativa)" v souladu s vaším uspořádáním reproduktorů (⇒ 7, Umístění).

- Kontrola reproduk.

Poslechněte si výstup reproduktorů pro potvrzení jejich připojení.

•Výstup reproduk.

Nastavte prostorový zvuk pro výstup reproduktorů.

•Zvuk televizoru

Zvolte připojení audio vstupu z vaší televize.

Pro připojení AUX (⇒ 8): Žvolte "AUX".

Pro zapojení HDMI (→ 8): Zvolte "ARC".

Pro připojení DIGITAL AUDIO IN OPTICAL (→ 8): Zvolte

"DIGITAL IN".

Pro zapojení SCART (AV) ( 8): Zvolte "AV".

Toto bude nastavení Zvuk televizoru pro VIERA Link "HDAVI

Control". (⇒ 15)

4 Stisknutím [OK]⑧ ukončete "Snadné nastavení".

[NO TEXT]

• Toto nastavení lze provést kdykoliv výběrem "Snadné nastavení" v nabídce Nastavení. (→ 18)
• Je-li tato jednotka připojena ke kompatibilní televizi "HDAVI Control 3 nebo novější" s použitím kabelu HDMI, informace o jazyku nabídky a stranovém poměru televize se vyhledají prostřednictvím VIERA Link.
• Je-li tato jednotka připojena ke kompatibilní televizi "HDAVI Control 2" s použitím kabelu HDMI, informace o stranovém poměru televize se vyhledají prostřednictvím VIERA Link.

Poslech rádia

Automatická předvolba stanic

Lze nastavit až 30 stanic.

1 Stiskněte [RADIO]④ pro výběr "FM".
2 Stiskněte [MENU]⑲.

Pokaždé, když stisknete tlačítko:

LOWEST (nastaveno v továrně):

Začít automatickou předvolbu s nejnižší frekvencí.

CURRENT:

Začit automatickou predvolbu se současnou frekvencí.*

※ Ohledně změny frekvence si přečtěte část "Ruční vyladění" (⇒ 10).

3 Stiskněte a držte [OK]⑧.

Uvolněte tlačítko, když se zobrazí "FM AUTO".

Tuner začne předem nastavovat všechny stanice, které může přijímat, do kanálů ve vzestupném pořadí.

• "SET OK" se zobrazí, když jsou stanice nastavené, a rádio se vyladí na poslední předvolenou stanici.
• V případě neúspěšného automatického přednastavení dojde k zobrazení hlášení "ERROR". V takovém případě přednastavte kanály manuálně (⇒ 10).

Poslech/potvrzení přednastavených kanálů

1 Stiskněte [RADIO]④ pro výběr "FM".
2 Stiskněte číslovaná tlačítka pro výběr kanálu.

• Pro výběr čísla o 2 znacích

např. 12: [≥10]② ⇒ [1] ⇒ [2]

Nebo stiskněte [v, ∧]⑯.

- Nastavení FM se také ukáže na displeji televizního přijímače.

Je-li hluk nadměrný

Stiskněte a držte [PLAY MODE]⑨ zobrazit "MONO".

Pro zrušení tohoto režimu znovu stiskněte a držte toto tlačítko, až se objeví "AUTO ST".
- Režim se zruší také tehdy, když změníte frekvenci.

Ruční vyladění

1 Stiskněte [RADIO]④ pro výběr "FM".
2 Stiskněte [SEARCH◀◀, SEARCH▶▶]⑮ pro výběr frekvence.

- Pro spuštění automatického ladění stiskněte a držte, [SEARCH◀◀, SEARCH▶▶]⑮ dokud se frekvence nezačne posouvat. Ladění se zastaví, když je nalezena stanice.

Ruční předvolba stanic

Je možno nastavit až 30 stanic.

1 Když posloucháte rozhlasové vysílání Stiskněte [OK]⑧.
2 Když na displeji bliká frekvence Stiskněte číslovaná tlačitka pro výběr kanálu. • Pro výběr čísla o dvou znacích např. 12: [≥10]② ⇒ [1] ⇒ [2] Nebo stiskněte [v, ∧]⑥, a pak stiskněte [OK]⑧.

Předchozí uložená stanice se přepíše, když se v témže předvoleném kanálu uloží jiná stanice.

Vysílání RDS

Jednotka umí zobrazit textová data prénášená rádiovým datovým systémem (RDS), který funguje v některých oblastech.

Když posloucháte rozhlasové vysílání Stiskněte [FUNCTIONS]⑥ pro zobrazení textových dat.

Pokaždé, když stisknete tlačítko:
PS: Programový servis
PTY: Typ programu
FREQ: Zobrazení frekvence

Zobrazení PTY (typ programu)
NEWS VARIED FINANCE COUNTRY
AFFAIRS POP M CHILDREN NATIONAL
INFO	ROCK M	SOCIAL A	OLDIES
SPORT M.O.R. M	*	RELIGION	FOLK M
EDUCATE	LIGHT M	PHONE IN	DOCUMENT
DRAMA	CLASSICS	TRAVEL	TEST
CULTURE	OTHER M	LEISURE	ALARM
SCIENCE WEATHER JAZZ

※“M.O.R. M”=Middle of the road music/hudba podle názvu písničky

[NO TEXT]

RDS displeje se nemusí zobrazit, když je slabý příjem.

Používání menu START

Prostřednictvím menu START můžete zvolit zvukové efekty, požadovaný zdroj, změnu nastavení, přístup k přehrávání/menu apod.

1 Stiskněte [START] ¹⁸ pro zobrazení menu START.

- Při použití VIERA Link "HDAVI Control" dojde při zobrazení menu START také k zapnutí televizoru.

např.

2 Stiskněte [▲, ▼]⑧ pro výběr položky a stiskněte [OK]⑧. • Pro ukončení stiskněte [START]⑱.
3 Stiskněte [▲, ▼, ◀, ▶]⑧ k provedení nastavení a stiskněte [OK]⑧.

Když je zvolen "Výběr vstupu"

Z nabídky si můžete vybrat žádaný zdroj.

• DVD/CD (⇒ 12), RÁDIO FM (⇒ 9), AV*1 (⇒ níže), AUX1 (⇒ níže), ARC*1 (⇒ níže), DIGITAL IN.2 (⇒ níže), USB (⇒ 16)
  ※1 Kromě "AV", "AUX", "ARC" nebo "DIGITAL IN" se zobrazí také "(TV)", což bude informovat o nastavení audia pro VIERA Link "HDAVI Control" (⇒ 15).
  ※2 Kromě "DIGITAL IN" dojde k zobrazení "(STB)", což bude informovat o nastavení STB audia pro VIERA Link "HDAVI Control" (⇒ 15).

Když je zvoleno "Nastavení"

Můžete změnit nastavení pro toto zařízení. (⇒ 16)

Když je zvolen "Zvuk"

Můžete si zvolit nastavení kvality zvuku (⇒ 12, EQ (Ekvalizér)).

Ostatní volitelné položky

Zobrazené položky budou měnit v závislosti na médiu a na zdroji. Když je vložen disk nebo je připojen přístroj USB, můžete si otevřít přehrávání nebo nabídky z menu START.

např. DVD-V

Když se objeví ovládací panel na obrazovce např. DVD-V (když je z menu START zvoleno "Přehrávání disku")

Přehrávání můžete ovládat označenými ovladači.

Výběr zdroje dálkovým ovladačem

Stiskněte	Pro výběr
[DVD]4	DVD/CD
[RADIO]4	FM (⇒ 9)
[EXT-IN]4	Pokaždé, když stisknete tlačítko:AV: Pro audio vstup přes terminál SCART (AV).AUX: Pro audio vstup přes terminál AUX.ARC: Pro vstup audia prostřednictvím zásuvky HDMI AV OUT.D-IN: Pro vstup audia prostřednictvím zásuvky DIGITAL AUDIO IN OPTICAL. (⇒ 11)USB: (⇒ 16)

[NO TEXT]

Potvrďte připojení audio do terminálu SCART (AV), AUX, HDMI AV OUT nebo DIGITAL AUDIO IN OPTICAL na hlavní jednotce, když si vyberete odpovídající zdroje (⇒ 8). Snižte hlasitost televize na minimum a poté nastavte hlasitost hlavní jednotky.

Poslech audia televizoru nebo jiného zařízení z reproduktorů tohoto zařízení

Příprava

• Újistěte se o existenci spojení mezi tímto zařízením a televizorem nebo jiným zařízením. (⇒ 8)
• Zapněte televizor a/nebo jiné zařízení.

Stisknutím [EXT-IN]④ zvolte zdroj signálu, který je použitý pro připojení tohoto zařízení k televizoru nebo jinému zařízení.

• Ohledně změny efektů prostorového zvuku a režimu zvuku si přečtěte část "Užijte si zvukové efekty ze všech reproduktorů" (⇒ vpravo).
• Je-li váš televizor kompatibilní s VIERA Link, přečtěte si "Činnosti propojené s televizorem" (⇒ 15) ohledně dalších souvisejících funkcí.

Nastavení vstupu pro digitální audio

Zvolte vhodný typ audia mezi zásuvkami DIGITAL AUDIO IN OPTICAL a HDMI AV OUT na hlavním zařízení.

- Podtržené položky označují továmí nastavení.

Možná nastavení
Režim Nastavení
DUAL:	(Pracuje pouze v případě Dolby Dual Mono)- MAIN+SAP (stereofonní zvuk)- MAIN- SAP“SAP” = Program sekundárního audia• Nastavte režim PCM FIX na “OFF” za účelem poslechu “MAIN” nebo “SAP” audia.
DRC:(Dynamic Range Compression)	- ONSlouží k dosažení jasnosti zvuku i při nízké hlasitosti prostřednictvím komprese rozsahu nízké a vysoké úrovně zvuku. Ideální pro pozdní noční sledování.(Pracuje pouze při Dolby Digital)- OFFJe reprodukován plný dynamický rozsah signálu.
PCM FIX: – ON	Tato volba se používá v případě příjmu signálů PCM.- OFFTato volba se používá v případě příjmu signálů Dolby Digital a PCM.• Při příjmu skutečného 5.1-kanálového prostorového zvuku zvolte “OFF”.
STB*: (CABLE/SAT AUDIO)	– SETZvolte, pokud nastavujete hlavní jednotku pro přepnutí na “D-IN”, pokud je na televizoru zvolen vstupní kanál připojených zařízení HDMI (STB, atp.) (⇒ 15, Propojení zvuku se STB).- OFFTato volba slouží ke zrušení tohoto nastavení.

1 Opakovaným stisknutím [EXT-IN]④ zvolte "D-IN" nebo "ARC".
2 Proved'te volbu režimu stisknutím [PLAY MODE]⑨ a poté [▲, ▼]⑧.
3 Během zobrazení zvoleného režimu stiskněte [◀, ▶]⑧ provedení nastavení.

※ Pouze při volbě "D-IN"

Při nastavování se ujistěte, že jste zvolili vstupní kanál zařízení (STB apod.) na televizoru.

Zařízení musí být připojeno k televizoru od firmy Panasonic prostřednictvím HDMI kabelu a k tomuto zařízení prostřednictvím optického kabelu pro digitální audio.

• Pokud je vstupní kanál zařízení (STB, atp.) na televizoru změněn nebo chcete-li změnit přírazené zařízení operací napojení, nastavte režim "STB" na "OFF" v kroku 3 výše a poté zvolte znovu "SET".
• Tato funkce nebude aktivní v případě volby "DIGITAL IN" v "Zvuk televizoru" (⇒ 17).

Užijte si zvukové efekty ze všech reproduktorů

• Následující zvukové efekty nemusí být k dispozici nebo nemusí u některých zdrojů fungovat.
• Při použití těchto zvukových efektů s některými zdroji může dojít ke snížení kvality zvuku. Pokud se tak stane, vypněte zvukové efekty.

[1]

Pri zmene efektu prostorového zvuku, režimu šeptání do prostoru nebo režimu zvuku bude nastavení zobrazeno na displeji televizoru, když je zvolen jako zdroj "DVD/CD" nebo "USB" behem prehrávání video.

Působení prostorových zvukových efektů

Stiskněte [SURROUND]⑪.

Pokaždé, když stisknete tlačítko:

U režimu "Prostorový zvuk (Doporučeno)" \*

STANDARD:

Zvuk se vysílá tak, jak byl zaznamenán/zakódován. Výkon reproduktorů se liší v závislosti na zdroji.

MULTI-CH:

Můžete si vychutnat zvuk z čelních reproduktorů stejně jako z reproduktorů prostorového zvuku i v případě přehrávání 2-kanálového zvuku.

MANUAL: (⇒ níže)

Když je zobrazen "MANUAL", stiskněte [◀, ▶]⑧ pro výběr dalších prostorových režimu.

Pokazdé, když stisknete [◀, ▶]⑧:

DOLBY PLII MOVIE

Vhodné pro filmový software nebo software nahraný v systému Dolby Surround. (s výjimkou DivX)

DOLBY PLII MUSIC

Přidává efekty kanálu 5.1 ke stereo zdrojům. (s výjimkou DivX)

U stereofonních zdrojů si můžete vychutnat zvuk ze všech reproduktorů.

STEREO

Zvuk bude pro jakýkoli zdroj vysílán pouze do předních reproduktorů a subwooferu.

Doporučené režimy pro pravý požitek z audio nebo stereo zdrojů televize při zapojení všech reproduktorů:

- DOLBY PLII MOVIE - DOLBY PLII MUSIC - S.SRD

U režimu "Přední (Alternativa)"※

STANDARD:

Pokud přehráváte prostorové zdroje, můžete využít 5.1 kanálový prostorový efekt, dokonce i se všemi reproduktory vepředu.

STEREO:

Ve stereo režimu můžete přehrávat jakýkoliv zdroj. Efekt prostorového zvuku je nedostupný.

Prostorový efekt si lze užít na jakémkoliv zvukovém zdroji.

Pokud je signál typu Dolby Digital, bude rovněž zobrazeno "/DOLBY DIGITAL".

※ Zvolte režim v "Uspořádání repro." (⇒ 9, Easy setup (Snadné nastavení)).

Zvolení zvukového režimu

1 Stiskněte [SOUND]⑩ pro výběr režimu zvuku.

Pokaždé, když stisknete tlačítko:

EQ: Ekvalizér

SUBW LVL: Úroveň Subwooferu

C.FOCUS: Zdůraznění středu (Pouze pokud je zvolen režim "Prostorový zvuk (Doporučeno)" v "Uspořádání repro." (⇒ 9, Easy setup (Snadné nastavení)).)

2 Během zobrazení zvoleného režimu stiskněte [◀, ▶]⑧ provedení nastavení.

Následují informace o nastavení podrobností jednotlivých zvukových efektů.

EQ (Ekvalizér)

Můžete si zvolit nastavení kvality zvuku.

Pokaždé, když stisknete [◀, ▶]⑧:

FLAT: Zrušit (nepřidává se žádný efekt).

HEAVY: "Okoření" rockovou hudbu.

CLEAR: Projasní vyšší tóny.

SOFT: Pro hudební kulisu.

SUBW LVL (Úroveň Subwooferu)

Můžete upravit sílu basů. Jednotka automaticky zvolí nejvhodnější nastavení podle typu zdroje přehrávání.

LEVEL 1 ↔ LEVEL 2 ↔ LEVEL 3 ↔ LEVEL 4

- Vámi provedené nastavení bude zachováno a vyvoláno pokaždé, když budete přehrávat stejný typ zdroje.

C.FOCUS (Zdůraznění středu)

(Tento režim je účinný pouze v případě přehrávání audia, které obsahuje zvuk středového kanálu, nebo při volbě DOLBY PLII (⇒ 11).)

Zvuk středového reproduktoru můžete nastavit tak, jako by vycházel z televize.

ON ←→ OFF

Režim prostorového ozvučení "Whisper"

Můžete si vylepšit prostorový efekt u zvuku nízké hlasitosti v kanálu 5.1. (Hodí se pro sledování v pozdních hodinách.)

Stiskněte [W.SRD] ²² .

Pokaždé, když stisknete tlačítko:

ON ←→ OFF

Doladění úrovně reproduktoru během přehrávání

Pouze pokud je zvolen režim "Prostorový zvuk (Doporučeno)" v "Uspořádání repro." (⇒ 9, Easy setup (Snadné nastavení))

(Tento režim je účinný při přehrávání 5.1 kanálového zvuku nebo při volbě DOLBY PLII/“S.SRD” (⇒ 11).)

1 Stiskněte a držte [-CH SELECT]⑩ pro výběr reproduktoru.

Během zobrazení kanálu reproduktorů stiskněte [–CH SELECT]⑩.

např. L → C → R → RS → LS → SW

• SW (Subwoofer) lze upravit pouze tehdy, pokud disk obsahuje kanál subwooferu.
• Pokud se zobrazí "S", lze upravit kanál reproduktoru pro prostorový zvuk. Obě úrovně reproduktorů prostorového zvuku budou upraveny najednou.

2 Během volby "C", "RS", "LS", "SW" nebo "S"

Stiskněte [▲]⑧ (zvýšení) nebo [▼]⑧ (snížení) k nastavení výkonu pro každý reproduktor.

(L, R: Lze nastavit pouze vyvážení.) (⇒ níže)

Nastavení vyvážení reproduktoru během přehrávání

U režimu "Prostorový zvuk (Doporučeno)"※:

Vyvážení čelního reproduktoru

U režimu "Přední (Alternativa)"*:

Vyvážení čelního a prostorového reproduktoru

1 Stiskněte a držte [-CH SELECT]⑩ pro výběr "L" nebo "R".

2 Během volby "L" nebo "R"

Chcete-li upravit vyvážení reproduktoru, stiskněte [◀, ▶]⑧.

※ Zvolte režim v "Uspořádání repro." (⇒ 9, Easy setup (Snadné nastavení)).

Základní přehrávání

Příprava

Pro vyvolání obrazu zapněte televizi a změňte její režim video vstupu (např. VIDEO 1, AV 1, HDMI, apod.) který odpovídá připojení k této jednotce.

1 Stiskněte [⏻]① pro zapnutí jednotky.

2 Stiskněte [DVD]④ pro výběr "DVD/CD".

3 Stiskněte [▲ OPEN/CLOSE]② pro vysunutí přihrádky na disk.

4 Zasuňte disk.

- Dvoustranné disky vkládejte tak, aby etiketa strany, kterou chcete přehrávat, byla nahoře.

Štítek směrem nahoru

5 Stiskněte [▶ PLAY]⑤ pro spuštění přehrávání.

- Stisknutím [+, VOL, -]⑬ dolad'te hlasitost.

[NO TEXT]

- Pokud stisknete [▲ OPEN/CLOSE]② a uzavřete zásuvku disku, spustí tato jednotka automatické přehrávání disku v zásuvce.

MP3 JPEG DivX

– Bude přehráván pouze obsah v aktuální skupině.

– Pokud je přítomen obsah MP3, JPEG a DivX v aktuální skupině, bude přehráván pouze jeden typ obsahu. (Priorita: MP3 → JPEG → DivX)

Z typů obsahu lze zvolit jeden požadovaný typ, který chcete přehrát. (⇒ 13, Používání navigačních nabídek)

- PŘI ZOBRAZENÍ MENU SE BUDOU DISKY I NADÁLE OTÁČET.

Po skončení stiskněte [■ STOP]⑤ kvůli šetření motoru zařízení a displeje televizoru.

- Celkový počet titulů se nemusí na +R/+RW řádně zobrazit.

Základní ovládače

Aktivace přehrávání dotekem (pouze dálkový ovladač): [▶ PLAY]⑤ (během pohotovostního reřimu)

Hlavní jednotka se automaticky zapne a začne přehrávat vložený disk.

Stop: [■ STOP]⑤

Pozice se uloží do paměti, když je na obrazovce "RESUME".

DVD-V VCD CD MP3 DivX Tato jednotka má paměť na obnovení

polohy u posledních pěti disků.

- Stiskněte [▶ PLAY]⑤ pro pokračování

- Stiskněte [■ STOP]⑤ znovu pro vymazání pozice.

Pauza: [II] PAUSE⑤

- Stiskněte [▶ PLAY]⑤ pro restartování přehrávání.

Přeskočit: [SKIP ◀◀, SKIP ▶▶]⑤

Hledání: [SEARCH◀◀, SEARCH▶▶]⑤ (během přehrávání)

Pomalé přehrávání: [SEARCH◀◀, SEARCH▶▶]⑤ (během pauzy)

• Hledání: Až do 4 kroků

Pomalé přehrávání: Až do 3 kroků

- Stiskněte [▶ PLAY]⑤ pro spuštění normálního přehrávání.

• VCD DivX Pomalé přehrávání: Pouze dopředu.

Po jednotlivých okénkách (během pauzy)

DVD-V : [◀, ▶]⑧

DVD-V VCD DivX : [■ PAUSE]⑤ (pouze dopředu)

Výběr položky na obrazovce: [▲, ▼, ◀, ►, OK]⑧

[▲, ▼, ◀, ►]⑧: Vyběr

[OK]⑧: Potvrdit

Zadejte číslo: Číslovaná tlačítka

DVD-V VCD CD

např. Pro výběr 12: [≥10]② → [1] → [2]

DVD-V Zobrazí hlavní nabídku disku: [TOP MENU]⑦ DVD-V Zobrazí nabídku disku: [MENU]⑲

Návrat na předchozi obrazovku: [RETURN]⑳

|VCD (s ovládáním přehrávání)

Zobrazí nabídku disku: [RETURN]⑳

Přepnutí funkce PBC zap/vyp: [MENU]⑲

Displej hlavní jednotky: [FL DISPLAY]②1

DVD-V MP3 DivX

Zobrazení času ↔ Zobrazení informací

JPEG

↔ heckC íslo obsahu

Přehrávání od zvolené položky

Použivání navigačních nabídek

CD MP3 JPEG DivX

Můžete zvolit přehrávání od požadované položky, zatímco se zobrazí obrazovka navigační nabídky.

např. Datový disk

Skupina (Složka):

Obsah (Soubor/Skladba):

: MP3/CD-DA

: JPEG

: DivX®

Uplynulá doba

Stiskněte [▲, ▼]⑧ pro výběr položky a stiskněte [OK]⑧.

- Stiskněte [◀, ▶]⑧ pro přeskakování po jednotlivých stránkách.

Přehrávání začne od zvoleného obsahu.

MP3 JPEG DivX

• Chcete-li se vrátit do předchozí složky, stiskněte [RETURN]⑳. Tuto akci
  Ize provést rovněž výběrem "☐" v nabídce.
  • Maximum: 16 znaků pro název souboru/složky.
• Bude přehráván pouze obsah v aktuální skupině.
• Pokud je přitomen obsah MP3, JPEG a DivX v aktuální skupině, bude přehrávání založeno na zvoleném typu obsahu.

Volba obrázku v nabídce miniatur

JPEG

1 Během zobrazení snímku stiskněte [TOP MENU]⑦ provyvolání menu miniatur.

např.

2 Stiskněte [▲, ▼, ◀, ▶]⑧ pro výběr snímku a stiskněte [OK]⑧.

- Stiskněte [SKIP ◀◀◀, SKIP ▶▶▶]⑤ pro přeskakování po jednotlivých stránkách.

■ Otáčení obrázku

Pokud je zobrazen obrázek a chcete-li jej otočit, stiskněte

[▲, ▼, ◀, ▶]⑧.

Další režimy přehrávání

Programové a nahodilé přehrávání

CD MP3 JPEG DivX

Příprava

Během zastavení stiskněte [PLAY MODE]⑨ pro výběr režimu přehrávání.

Pokaždé, když stisknete tlačítko:

CD MP3 Hudební program menu

RND nabídka (Náhodné)

Opustit program a náhodné nabídky

Přehrávání programu (až do 30 položek)

1 Stiskněte [▲, ▼]⑧ pro výběr položky a stiskněte [OK]⑧.

např. MP3

• Pokud je zvolen obsah, bude naprogramován.
• Opakujte tento krok pro naprogramování jiných položek.
• MP3 | JPEG | DivX Chcete-li se vrátit do předchozí složky, stiskněte [RETURN] ²⁰ . Tuto akci lze rovněž provést výběrem "☐ .." v nabídce.

2 Stiskněte [▶ PLAY]⑤ pro spuštění přehrávání.

Pro vymazání zvoleného programu

1 Stiskněte [▶]⑧ a pak stiskněte [▲, ▼]⑧ pro výběr programu.

2 Stiskněte [CANCEL]③.

Pro smazání celého programu

Stiskněte [▶]⑧ několikráť pro výběr "Vymazat vše" a poté stiskněte [OK]⑧.

Celý program se vymaže také tehdy, když se olevře disková přihrádka, jednotka se vypne nebo je zvolen jiný zdroj.

Nahodilé přehrávání

CD Všechny stopy budou přehrávány v náhodném pořadí.

MP3 | JPEG | DivX Obsah MP3/JPEG/DivX zvolené skupiny bude přehráván v náhodném pořadí.

1 MP3 JPEG DivX

Chcete-li zvolit požadovanou skupinu, stiskněte [▲, ▼]⑧ a stiskněte [OK]⑧.

např. | MP3

- Chcete-li se vrátit do předchozí složky, stiskněte [RETURN]⑳. Tuto akci lze provést rovněž výběrem "☐.." v nabídce.

2 MP3 JPEG DivX

Chcete-li zvolit požadovaný obsah stiskněte [▲, ▼]⑧* a stiskněte [OK]⑧.

※ Pokud je prítomen obsah MP3, JPEG a DivX, bude náhodné přehrávání založeno na zvoleném typu obsahu.

3 Stiskněte [▶ PLAY]⑤ pro spuštění přehrávání.

Opakovat přehrávání

Funguje pouze tehdy, když lze zobrazit uplynulý čas. Funguje také s veškerým obsahem JPEG.

Během přehrávání zobrazte režim opakování stisknutím a přidržením [–REPEAT]⑨.

Během zobrazení režimu opakování zvolte položku, která se má opakovat, stisknutím [–REPEAT]⑨.

např. DVD-V

Pro zrušení zvolte "Vypnout".

Zobrazené položky se liší podle typu disku a režimu přehrávání.

Náhodný režim bude odstraněn při změně režimu opakování.

Používání nabídek na obrazovce

1 Stisknutím [FUNCTIONS]⑥ zobrazte menu informací zobrazovaných na displeji.

Pokaždé když stisknete tlačítko:

Menu 1 (Disk)

Menu 2 (Video)

Menu 3 (Zvuk)

UKONČÍT

např. DVD-V Menu 1 (Disk)

Současná položka

Název položky

2 Stiskněte [▲, ▼, ◀, ►]⑧ pro výběr položky a stiskněte [OK]⑧.

např. DVD-V Menu 1 (Disk)

Současné nastavení

3 Stiskněte [▲, ▼]⑧ k provedení nastavení a stisknte [OK]⑧.

Tato funkce nepracuje pri prehrávání HD JPEG (→ 17, Režim HD JPEG JPEG)

Zobrazené položky se budou lišit v závislosti na typu disku.

Menu 1 (Disk)

Začít od specifické položky

např. DVD-V: T2 C5

Pro výběr 12: [≥10]② ⇒ [1] ⇒ [2] ⇒ [OK]⑧

Zvuk

DVD-V DivX (s více zvukovými stopami)

Pro výběr zvukové stopy audio

VCD

Pro výběr "L", "P", "L+P" nebo "L P"

Vlastní operace závisí na disku. Podrobnosti si přečtěte v pokynech pro používání disku.

Typ signálu/dat

LPCM/DTS */MP3/MPEG: Typ signálu

※ Během přehrávání zdroje DTS nebude z reproduktorů vycházet žádný zvuk.

- DivX Když změníte audio na video-disku DivX, může chvíli trvat, než začne přehrávání.

Rychlost přehrávání

DVD-V

Pro změnu rychlosti přehrávání

-z "×0.6" až "×1.4" (v krocích 0,1-jednotky)

- Stiskněte [▶ PLAY]⑤ pro návrat k normálnímu přehrávání.

- Poté, co změníte rychlost

– Dolby Pro Logic II nemá žádný efekt.

– Audio výstup se přepne na 2-kanálové stereo.

– Vzorkovací kmitočet 96 kHz se převede na 48 kHz.

- Tato funkce nemusí fungovat u některých nahrávek disku.

Režim opakování

(⇒ levý, Opakovat přehrávání)

Opakování A-B (Pro opakování určené části)

S výjimkou JPEG DivX

Stiskněte [OK]⑧ v bodech počátku a konce.

• Zvolte "Vypnout" pro zrušení.

Titulky

DVD-V (s více titulky)

Pro výběr jazyka titulků

- Na +R/+RW, může se ukázat číslo titulků, které nejsou zobrazeny.

DivX (→ 18, Zobrazení textu titulků DivX)

Úhel

|DVD-V (s více úhly)

Pro výběr video úhlu

Menu 2 (Video)

Režim prénosu

Chcete-li zvolit metodu konverze video výstupu tak, aby vyhovoval typu materiálu

Aut.nastav., Video

• Pokud je obsah zdeformován, zvolte "Video".
• Tato akce nemusí mít u některých zdrojů vliv.
• Nastavení se vrátí na "Aut.nastav.", když je otevřena disková přihrádka, jednotka se vypne nebo je zvolen jiný zdroj.

Zvětšení

Volba zoomu

Normal, 1, 2, 3

Menu 3 (Zvuk)

Zdůraznění dialogů

Aby byl dialog ve filmech zřetelnější

DVD-V DivX (Dolby Digital, 3-kanál nebo vyšší, s dialogem nahraným ve středovém kanálu)

Vypnout, Zapnout

Činnosti propojené s televizorem (VIERA Link “HDAVI Control™”)

Co to je VIERA Link "HDAVI Control"?

VIERA Link "HDAVI Control" je výhodná funkce, která nabízí připojené operace této jednotky a televizi Panasonic (VIERA) v rámci "HDAVI Control". Této funkce můžete využít připojením zařízení kabelem HDMI. Provozní podrobnosti vysvětluje návod k použití daného zařízení.

Příprava

- Potvrďte provedení připojení HDMI (⇒ 8).

1 Nastavte "VIERA Link" na "Zapnout" (⇒ 17). (Výchozí nastavení je "Zapnout".)
2 Nastavte činnosti "HDAVI Control" na připojeném zařízení (např. televizoru).
3 Zapněte všechno vybavení kompatibilní s "HDAVI Control" a zvolte vstupní kanál této jednotky na připojeném televizoru tak, aby funkce "HDAVI Control" pracovala správně.

Pokud se připojení nebo nastavení změní, opakujte tento postup a znovu potvrďte body v “Propojení zvuku” (⇒ níže).

Propojení zvuku

■ Propojení zvuku s TV

Zvolte "AV", "AUX", "ARC"*1 nebo "DIGITAL IN" u napojení zvuku televizoru.

Přečtěte si nastavení Zvuk televizoru v Easy setup (Snadné nastavení) (⇒ 9) nebo "Zvuk televizoru" v nabídka HDMI (⇒ 17).

Potvrďte připojení zvuku televizoru na terminálu SCART (AV) (u "AV"), AUX terminálu (u "AUX"), HDMI AV OUT terminálu (u "ARC" ¹ ) nebo DIGITAL AUDIO IN OPTICAL terminálu (u "DIGITAL IN") na hlavní jednotce (⇒ 8).

■ Propojení zvuku se STB

U napojení zvuku STB zvolte "D-IN".

Ohledně nastavení STB si přečtěte část "Nastavení vstupu pro digitální audio" (⇒ 11).

Potvrďte připojení zvuku STB k terminálu DIGITAL AUDIO IN OPTICAL (u "D-IN") na hlavní jednotce (⇒ 8).

• VIERA Link "HDAVI Control", na základě kontrolních funkcí zajištěných HDMI, což je průmyslová norma s označením HDMI CEC (Consumer Electronics Control), unikátní funkce, kterou jsme vyvinuli a začlenili do našeho zařízení. Vzhledem k tomu nelze zaručit její fungování se zařízením jiných výrobců, které podporuje HDMI CEC.
• Toto zařízení podporuje funkci "HDAVI Control 5".
  "HDAVI Control 5" představuje nejnovější standard (počinaje prosincem 2010) pro zařízení kompatibilní s ovládáními HDAVI od firmy Panasonic. Tento standard je kompatibilní s konvenčními zařízeními HDAVI od firmy Panasonic.
• Bližší informace si prosím vyhledejte v jednotlivých příručkách pro zařízení jiných výrobců, která podporují funkci VIERA Link.

Automatická synchronizace obrazu a zvuku

(U "HDAVI Control 3 nebo novější")

Tato funkce automaticky poskytuje synchronizovaný výstup audia a video. (Pracuje pouze v případě, že je zdrojem "DVD/CD", "USB", "AV"*2, "AUX"*2, "ARC"*1,2 nebo "D-IN"*2,3.)

- Při použití "DVD/CD" nebo "USB" v úloze zdroje nastavte "Časový posun" v Video nabídka na "0ms/Auto" (⇒ 17).

Přehrávání jedním dotykem

Můžete zapnout tuto jednotku a televizi a začít přehrávat disk jediným stiskem tlačítka.

(Pouze dálkový ovladač)

Během úsporného režimu standby stiskněte [▶ PLAY]⑤ pro spuštění přehrávání disku.

Reproduktory této jednotky se automaticky aktivují (⇒ vpravo).

Může se stát, že přehrávání nebude okamžitě zobrazeno na televizoru. V případě, že zmeškáte začáteční část přehrávání, vraťte se stisknutím [SKIP ◀◀]⑤ nebo [SEARCH ◀◀]⑤ zpět na místo zahájení přehrávání.

Automatické přepínaní zdroje (Propojení zapnutí)

Když se provádějí následující operace, televizor automaticky přepne vstupní kanál a zobrazí odpovídající akci. Kromě toho v případě, že je televizor vypnutý, se automaticky zapne.

– Při zahájení přehrávání na zařízení
– Při provedení operace, při které se používá strana displeje (např. menu START)
- Při přepnutí vstupu televizoru na režim tuneru televizoru nebo na kanál vstupu STB bude toto zařízení automaticky přepnuto na "AV"×2, "AUX"×2, "ARC"×1, 2 nebo "D-IN"×2, 3.
- Když je talo jednotka v režimu "DVD/CD", televize automaticky přepne svůj vstupní režim na tuto jednotku.
- K automatickému přepnutí televizoru do režimu tuneru televizoru dojde, když:

• stiskněte [EXIT]⑰.※4,5
• ukončete zobrazování menu START stisknutím [RETURN]20. 4, 5
• zvolte "AV"※2, "AUX"※2, "ARC"※1, 2 nebo "DIGITAL IN"※2 v menu START.
  – dojde k zastavení přehrávání (DVD-V VCD) nebo k vypnutí tohoto zařízení. ⁵

Propojení vypnutí

Všechna připojená zařízení, kompatibilní s "HDAVI Control", včetně tohoto zařízení se automaticky vypnou, když vypnete televizor. Pro pokračování audio přehrávání i s vypnutou televizí zvolte "Video" (⇒ 17, "Vyp. přes Link" v nabídka HDMI).

Při stisknutí [☐]① bude vypnuto pouze toto zařízení. Ostatní připojená zařízení, kompatibilní s VÍERA Link "HDAVI Control", zústanou zapnutá. Bližší informace se dozvíte také v návodu k obsluze vaší televize.

Výběr reproduktorů

Pomocí nastavení nabídky televize si můžete zvolit, zda se audio bude vysílat z reproduktorů této jednotky nebo z televizních reproduktorů. Podrobnosti jsou vysvětleny v návodu k obsluze vaší televize.

Domácí kino

Reproduktory této jednotky jsou aktivní.

• Když jednotku zapnete, automaticky se aktivují její reproduktory.
• Když je tato jednotka v pohotovostním režimu, změna televizních reproduktorů na reproduktory této jednotky v nabídce televize jednotku automaticky zapne a zvolí "AV" ² , "AUX" ² , "ARC" ^1,2 jako "D-IN" ^2,3 jako zdroj.
• Televizní reproduktory se automaticky ztlumí.
• Nastavení hlasitosti nemůžete ovládat pomocí tlačítka hlasitosti nebo ztlumení dálkového ovladače televize. (Úroveň hlasitosti se zobrazí na displeji hlavní jednotky.)
• Můžete zrušit ztlumení zvuku také dálkovým ovladačem této jednotky (⇒ 4).
• Když tuto jednotku vypnete, televizní reproduktory se automaticky aktivují.

TV

Televizní reproduktory jsou aktivní.

• Hlasitost této jednotky je nastavena na "0".
  – Tato funkce funguje pouze když je "DVD/CD", "USB", "AV" ² , "AUX" ² , "ARC" ^1,2 nebo "D-IN" ^2,3 zvoleno na této jednotce jako zdroj.
  • Audio výstup je 2-kanálové audio.

Když přepínáte mezi reproduktory jednotky a televizními reproduktory, televizní obrazovka může být několik vteřin prázdná.

※1	Výběr pracuje pouze, pokud je použit televizor kompatibilní s ARC.
※2	“AV”, “AUX”, “ARC” nebo “D-IN” (DIGITAL IN) pracuje v závislosti na nastavení Zvuk televizoru (⇒ levý, Propojení zvuku s TV).
※3	“D-IN” (DIGITAL IN) pracuje v závislosti na nastavení STB audia (⇒ levý, Propojení zvuku se STB).

※4 Tato funkce nepracuje během přehrávání nebo režimu obnovení přehrávání, když je zvolen "DVD/CD" nebo "USB" jako zdroj.
※5 Pouze po automatickém přepnutí televizoru do režimu vstupu HDMI pro tuto jednotku.

Snadné ovládání s použitím dálkového ovládání VIERA

(Pro "HDAVI Control 2 nebo novější")

Pomocí dálkového ovládání televizoru lze ovládat nabídky přehrávání této jednotky. Při ovládání dálkového ovládání televizoru, naleznete níže ilustrace pro provozní tlačítka.

1 Zvolte menu provozu této jednotky pomocí nastavení nabídky televize.

(Podrobnosti vysvětluje návod k obsluze vaší televize.)

Obje ví se menu START.

např. DVD-V

- Menu START se může rovněž zobrazit použitím tlačítka na dálkovém ovladači televize (např. [OPTION]).

– Když je jako zdroj zvolen "DVD/CD" nebo "USB", funguje tento postup pouze během režimu stop.

2 Zvolte požadovanou položku v menu START ( 10).

Když se objeví ovládací panel na obrazovce

např. DVD-V (když "Přehrávání disku" se zvolí z menu START.)

Přehrávání můžete ovládat pomocí označených ovládacích tlačítek.

- Použitím tlačítka na dálkovém ovladači televize lze také zobrazit ovládací panel na obrazovce (např. [OPTION]).

– Je to možné pouze během přehrávání "DVD/CD" nebo "USB" a obnovení režimů.

[NO TEXT]

- V závislosti na menu nemohou být některé tlačítkové operace prováděny dálkovým ovladačem televize.

- Na dálkovém ovladači televize nemůžete zadávat čísla číslovanými tlačitky ([0] až [9]). Výběr seznamu nahrávek apod. provedte dálkovým ovladačem této jednotky.

Přehrávání z přístroje USB

Můžete se připojit a přehrávat zvukové stopy nebo soubory z přístrojů USB typu "mass storage class" / třída velkokapacitní paměti (⇒ 19).

Přístroje, které jsou definovány jako USB "mass storage class" / třída velkokapacitní paměti:

– přístroje USB, které podporují pouze velkoobjemový prénos.

Příprava

- Před připojením jakéhokoli přístroje USB s velkokapacitní pamětí "mass storage" k jednotce se ubezpečte, že data na ní uložená jsou zálohována.

- Nedoporučuje se používat prodlužovací šňůru USB. Přístroj USB připojený tímto kabelem nebude touto jednotkou rozpoznán.

1 Připojte USB zařízení (není součástí dodávky) k USB portu (7).

2 Když stisknete [EXT-IN]④ za účelem volby "USB", toto zařízení automaticky začne přehrávat obsah USB zařízení.

- Pro přehrání zvolené položky stiskněte [■ STOP]⑤ a vycházejte přitom z "Přehrávání od zvolené položky" (⇒ 13).

- Ostatní provozní funkce jsou podobné těm, které jsou popsány v části "Přehrávání disků" (⇒ 12 až 14).

[Figure]

- Maximum: 189 složek (s výjimkou kořenové složky), 1900 souborů, 16 znaků pro název souboru/složky.

- Při připojování čtečky multiportové karty USB bude zvolena jen jedna paměťová karta. Zpravidla je to první vložená paměťová karta.

Probíhá změna nastavení přehrávače

1 Stisknutím [DVD]④ vyberte "DVD/CD".
2 Stisknutím [START] ¹⁸ zobrazte menu START.
3 Stisknutím [▲, ▼]⑧ vyberte “Nastavení” a stiskněte [OK]⑧.

4 Stiskněte [▲, ▼]⑧ pro výběr menu a stiskněte [OK]⑧.

5 Stiskněte [▲, ▼]⑧ pro výběr položky a stiskněte [OK]⑧.

6 Stiskněte [▲, ▼]⑧ k provedení nastavení a stiskněte [OK]⑧.

• Pro návrat na předchozí obrazovku stiskněte [RETURN]⑳
• Za účelem ukončení zobrazování na displeji stiskněte [START]⑱.
• Nastavení zůstávají beze změny, i když jednotku přepnete do pohotovostního režimu.
• Podtržené položky jsou hodnoty továrních nastavení v následujících nabídkách.

Jazyk nabídka

Zobrazení

Vyberte jazyk pro pokyny na obrazovce.

- English

- Français -

Español •

Deutsch

• Русский

- Magyar

- Polski

- Česky

Zvuk\*

Vyberte jazyk audio záznamu.

• Anglicky

- Francouzsky

- Španělsky

• Německy

• Rusky

- Mad'arsky

• Polsky

- Česky

Titulky\*

Zvolte jazyk podtitulků.

- Aut.nastav.

- Anglicky

- Francouzsky

- Španělsky

• Německy

• Rusky

- Mad'arsky

• Polsky

- Česky

• Vypnout

DVD Menu\*

Zvolte jazyk nabídek na disku.

• Anglicky

- Francouzsky

- Španělsky

• Německy

• Rusky

- Mad'arsky

- Polsky

- Česky

※ Některé disky se spouštějí v určitém jazyce bez ohledu na změny, které zde uděláte.

Když zvolený jazyk na disku není k dispozici, přehrává se jazyk základního nastavení. Na některých discích můžete přepnout jazyk pouze z obrazovky menu (⇒ 13).

Text titulků DivX

Zvolte vhodnou položku v souladu s jazykem použitým pro text titulků DivX (⇔ 18).

- Latin1

- Latin2

• Cyrilice

- Turečtina

Video nabídka

Poměr stran TV

Zvolte nastavení vyhovující vaší televizi.

• 16:9Širokoúhlá televize (16:9)
- 4:3 Pan&Scan: Televize s pravidelným stranovým poměrem (4:3)

Strany širokoúhlého obrazu jsou seříznuty, tak aby zaplnil obrazovku (pokud to disk nezakazuje).

- 4:3 Letterbox: Obvyklý stranový poměr televize (4:3) Širokoúhlý obraz se zobrazí ve stylu "schránka na dopisy".

Časový posun

Při připojení k plazmové obrazovce upravte nastavení, jestliže si všimnete, že audio není v souladu s videem.

- 0ms/Auto

- 20ms - 40ms - 60ms

- 80ms - 100ms

Při používání televize kompatibilní VIERA Link "HDAVI Control" s "HDAVI Control 3 nebo novijší" (⇒ 15), zvolte "0ms/Auto".

Audio a video se automaticky nastaví v synchronizaci.

Systém TV

Když připojujete TV, vyberte vhodný výstupní zdroj. (⇒ 19, Video systémy).

- NTSC: Pri připojení k televizi NTSC.

• PAL Při připojení k televizi PAL

- Auto: Slouží k volbě originálního výstupního zdroje při přehrávání disků PAL nebo NTSC.

Rozlišení obrazu

Tato funkce pracuje pouze, pokud je použito připojení HDMI.

U televizoru zvolte vhodnou kvalitu obrazu.

(Video nahrávky budou převedeny na video s vysokým rozlišením a takto vysílány.)

- Aut.nastav.

Ujistěte se, že televizor podporuje zvolené rozlišení.

Pokud se zobrazí obrazovka hlášení, potvrďte výběr stisknutím [◀, ▶]⑧ a vyberte “Ano” a stiskněte [OK]⑧. Pokud je obraz deformovaný, počkejte 15 sekund nebo stiskněte [◀, ▶]⑧ a vyberte “Ne”. Chcete-li přijmout nastavení, znovu zvolte “Ano”.

Režim HD JPEG JPEG

(Tato akce pracuje pouze při použití připojení HDMI s "Rozlišení obrazu" (⇒ viz výše) nastaveným na "Aut.nastav.", "720p", "1080i" nebo "1080p".)

- ZapnoutP řehrávání HD JPEG je k dispozici. (Obrázky JPEG budou zobrazeny v původních rozlišeních.)

• Vypnout

Během přehrávání HD JPEG nebudou zobrazeny nabídky na obrazovce (⇒ 14) a displeje na obrazovce.

Videovýstup SCART

Vyberte formát video signálu, který bude vysílán z terminálu SCART (AV).

- Video

S-Video

- RGB 1: (Pouze je-li připojen k televizi kompatibilní s RGB) Pokud si vždy přejete sledovat obraz z jednotky v signálu RGB, zvolte tento režim. Televizní obrazovka se automaticky přepne na vysílání obrazu z jednotky, když je tato zapnuta.

- RGB 2: (Pouze při připojení k televizi kompatibilní s RGB) Když je selektor v režimu TV tuner a pokud je nastaven na "DVD/CD", televizní obrazovka se automaticky přepne na zobrazení z jednotky pouze při přehrávání disku ([DVD-V VCD]) nebo když se díváte na nabídku na obrazovce DVD/CD.

Když je selektor nastaven na "AV", zobrazí se televizní obraz. U jiných selektorů se zobrazí obraz z této jednotky.

Zvuk nabídka

Zvolte, aby vyhovoval typu zařízení, které jste připojili k terminálu HDMI AV OUT.

Zvolte "Datový tok", když zařízení umí dekódovat bitstream/proud bitů (digitální forma dat 5.1-kanálu). Jinak zvolte "PCM". (Je-li dotstream vysílan do zařízení bez dekodéru, může dojít k vysílání silného hluku a poškození vašich reproduktorů i sluchu.)

Digitální výstup

• Datový tok •PCM

Když je vysíláno audio z terminálu HDMI AV OUT a připojené zařízení nepodporuje zvolenou položku, bude vlastní výstup záviset na výkonu tohoto připojeného zařízení.

Dynamický rozsah

- Zapnout: Nasta vení zvyšuje zřetelnost, i když je hlasitost nízká. Vhodné pro sledování v pozdních hodinách. (Funguje pouze s Dolby Digital)

• Vypnout

Nastavení repro.

Zvolte dobu zpoždění reproduktorů.

(Tento režim pracuje pouze, pokud je zvolen režim "Prostorový zvuk (Doporučeno)" v "Uspořádání repro." (⇒ 9, Easy setup (Snadné nastavení)).)

(Pouze středové a prostorové reproduktory)

Pro optimální poslech při zvuku 5.1-kanálu by měly být všechny reproduktory s výjimkou subwooferu ve stejné vzdálenosti od místa sezení.

Pokud musíte umístit středové nebo prostorové reproduktory blíže k místu sezení, upravte dobu zpoždění tak, aby tento rozdíl kompenzovala.

: Skutečná poloha reproduktorů

: Ideální poloha reproduktorů

①②③ : Primárni vzdálenost pro poslech

Přibližné rozměry místnosti

Kružnice konstantní primární vzdálenosti pro poslech

Je-li některá vzdálenost Ⓐ nebo ⓑ menší než Ⓒ, najděte si rozdíl v tabulce a změňte nastavení na doporučenou hodnotu.

a Centrální reproduktor		b Prostorové reproduktor
Rozdíl (Přibliž.)	Nastavení	Rozdíl (Přibliž.)	Nastavení
30 cm	1ms	150 cm	5ms
60 cm	2ms	300 cm	10ms
90 cm	3ms	450 cm	15ms
120 cm	4ms
150 cm	5ms

- Zpoždění C (Zpoždění středového reproduktoru): 0ms, 1ms, 2ms, 3ms, 4ms, 5ms Zvolte dobu zpoždění pro váš středový reproduktor.

- Zpoždění LS/RS (Levý prostorový/Pravý prostorový reproduktor - zpoždění): 0ms, 5ms, 10ms, 15ms Zvolte dobu zpoždění pro prostorové reproduktory.

- Testovací signál: Pro potvrzení připojení reproduktorů použijte testovací tón a poslouchejte zvuk reproduktoru. Testovací tón zazní na každém kanálu v postupném pořádku. Levý, Středový, Pravý, Pravý prostorový, Levý prostorový, Subwoofer Chcete-li zastavit testovací tón, stiskněte [RETURN] ²⁰ .

HDMI nabídka

VIERA Link

- Zapnout: Funkce VIERA Link "HDAVI Control" je k dispozici (⇒ 15).

• Vypnout

Audiovýstup

- Zapnout: Když audio výstup vychází z terminálu HDMI AV OUT. (V závislosti na možnostech připojeného zařízení se audio výstup může lišit od audio nastavení hlavní jednotky.)

- Vypnout Když audio výstup není z terminálu HDMI AV OUT. (Audio se vysílá podle nastavení hlavní jednotky.)

Vyp. přes Link

Zvolte žádané nastavení spojení "vypojení z napájení" této jednotky pro operaci VIERA Link (⇒ 1)5(Toto funguje podle nastavení připojeného VIERA Link "HDAVI Control" kompatibilního zařízení.)

- Video/ZvuKdyž se televize vypne, tato jednotka se vypne automaticky.

- Video: Když se vypne televize, tato jednotka se vypne s výjimkou následujících podmínek:

- audio přehrávání (CD MP3) - režim rádio - režim "AV", "AUX", "ARC" nebo "D-IN" (při nezvoleném nastavení audia televizoru pro VIERA Link)

Zvuk televizoru

Zvolte audio vstup televize tak, aby fungoval s operacemi VIERA Link ( 15).

- AUX

- ARC

• DIGITAL IN

• AV

Další nabídka

Registrace DivX DivX

Zobrazení registračního kódu přístroje.

Tento registrační kód potřebujete pro nákup a přehrávání obsahu DivX Video na požádání (VOD) (⇒ vpravo).

Zrušení registr. DivX DivX

Zobrazení kódu na zrušení registrace zařízení.

Ke zrušení registrace tohoto zařízení potřebujete příslušný kód (⇒ vpravo).

Nastavení je zobrazováno pouze po prvním přehrání obsahu DivX VOD.

Interval prezent.

Nastavte rychlost promítání diapozitivů.

• 3 sekund

- 5 sekund

• 10 sekund

• 15 sekund

Snadné nastavení

Pro optimalizaci systému domácího kina lze spustit základní nastavení. (⇒ 9)

Jas displeje

Změňte jas displeje jednotky a indikátoru.

• Jasný
• Ztlumený: Displej je ztlumená.
- Aut.nastav.: Displej je ztlumená, ale rozjasní se, když provádíte operace.

Spořič obrazovky

To má předcházet stopám zahoření / burn mark na obrazovce televizního přijímače.

• Vypnout

- Čekat 5 minu Pokud není po dobu 5 minut provedena žádná akce, bude zobrazen spořič obrazovky. Obrazovka televizoru se obnoví po provedení nějaké akce. (Tato funkce nepracuje při přehrávání.)

Hodnocení obsahu

Nastavte úroveň hodnocení k omezení přehrávání DVD-Video.

Nastavení hodnocení (Když je zvolena úroveň 8)

• 1 do 7
• 8 Bez omezení

Když si zvolíte svou úroveň hodnocení (ratingu), objeví se obrazovka hesla.

Výchozí heslo je "8888"

Zadejte heslo o 4 číslicích pomocí číselných tlačítek a stiskněte [OK]⑧. Výchozí heslo lze změnit (⇒ níže)

Nezapomeňte vaše heslo.

Jestliže se do jednotky vloží disk DVD-Video přesahující úroveň hodnocení (ratingu), objeví se obrazovka se zprávami. Postupujte podle pokynů na obrazovce.

Zadat heslo

Změňte heslo na "Hodnocení obsahu".

Pokud měníte heslo poprvé:

Výchozí heslo je "8888"

Postupujte podle pokynů na obrazovce.

Obnovit výchozí nastavení

Tato akce vrátí všechny hodnoty v nabídce Nastavení do výchozího nastavení kromě hesla a úrovní hodnocení.

Stisknutím [◀, ▶]⑧ vyberte “Ano” a stiskněte [OK]⑧. Vypněte zařízení a znovu jej zapněte.

Informace DivX

DIVX VIDEO:

DivX® představuje digitální formát videa vytvořený společností DivX, Inc. Toto zařízení je oficiálním výrobkem, DivX Certified ® společností, které slouží k přehrávání DivX videa. Podrobnější informace a softwarové nástroje pro konverzi vašich souborů na DivX video najdete na divx.com.

DIVX VIDEO-NA-PRÁNÍ:

Za účelem přehrávání zakoupených DivX videí na prání (VOD - Video-on-demand) musí být toto zařízení DivX Certified® zaregistrováno.

Pro získání registračního kódu vyhledejte v menu nastavení zařízení část DivX VOD.

Podrobnější informace o tom, jak dokončit registraci, naleznete na stránkách vod.divx.com.

Vyvolejte registrační kód jednotky

(⇒ levý, "Registrace DivX" v Další nabídka)

• Po prvním přehrávání obsahu DivX VOD nelze zvolit "Registrace DivX", dokud nebude zrušena registrace tohoto zařízení.
• Když si zakoupíte obsah DivX VOD s použitím kódu odlišného od kódu tohoto zařízení, nebudete moci tento obsah přehrávat.

Zrušení registrace zařízení

Zvolte "Zrušení registr. DivX" (⇒ levý) a postupujte podle instrukcí na obrazovce.

Pro zrušení registrace na http://vod.divx.com použijte přilušný kód.

Pokud jde o obsah DivX, který lze přehrávat jen po stanovený počet přehrávek

Některý obsah DivX VOD může být přehrán pouze tolikrát, kolikrát je nastaveno. Při přehrávání obsahu tohoto druhu bude zobrazen také počet dosavadních přehrání a počet původně možných přehrání.

- Zbývající počet přehrávání se snižuje pokaždé při přehrávání programu. Funkce obnovení přehrávání (⇒ 12, [■ STOP]⑤) nepracuje.

Zobrazení textu titulků DivX

Na tomto zařízení lze zobrazovat text titulků zaznamenaný na videodisky DivX prostřednictvím tohoto zařízení.

Tato funkce nijak nesouvisí s titulky ve standardní specifikaci DivX a nedisponuje žádným jasným standardem.

Nastavte "Titulky" v Menu 1 (Disk) ( 14).

Videosoubory DivX, jež nezobrazují "Zapnout", titulky neobsahují. Text titulků nemůže být zobrazen.

Typy textových souborů titulků, které lze zobrazit

Na této jednotce lze zobrazit texty titulků, které splňují následující podmínky.

• Formát souboru: MicroDVD, SubRip nebo TMPlayer
• Přípona souboru: ".SRT", ".srt", ".SUB", ".sub", ".TXT" nebo ".txt"
• Název souboru: Maximálně 16 znaků bez přípony souboru
• Soubor DivX video a textový soubor titulků jsou ve stejné složce, a názvy souborů jsou stejné, kromě jejich přípon.

- Pokud je v jedné složce více testových souborů s titulky, zobrazí se v následujícím pořadí: “.srt”, “.sub”, “.txt”.

[NO TEXT]

• V závislosti na metodách použitých pro vytvoření souboru nebo na stavu záznamu se může stát, že budou zobrazeny pouze části titulků nebo že titulky nebudou zobrazeny vůbec.
• Texty titulků nelze zobrazit během přehrávání nabídky, nebo když se provádějí operace jako např. vyhledávání.
• Když text titulků není zobrazován správně, zkuste změnit nastavení textu titulků (⇔ 16).

Média, která lze přehrát

Komerční disky

Typ média/Logo	Poznámky Označeno jako
DVD-VideoVysoce kvalitní filmové ahudební diskyVIDEO		DVD-V
Video CDHudební disky s videozáznamyVčetné SVCD(Splňující IEC62107)		VCD
CDHudebnídisky [CD]

Nahrané disky a zařízení USB

Typ média/Logo	Formáty Označeno	jako
DVD-R/RW •RR4.7R DL	DVD-Video Formát• MP3 Formát• JPEG Formát• DivXFormát	DVD-VMP3JPEGDivX
DVD-R DLR DL	• DVD-Video Formát• DivXFormát	DVD-VDivX
+R/+RW/+R DL	• Formát +VR (+R/+RW Video Nahrávání)	DVD-V
CD-R/RW •	CD-DA Formát• MP3 Formát• JPEG Formát• DivXFormát	CDMP3JPEGDivX
USB zařízení	• MP3 Formát• JPEG Formát• DivXFormát	MP3JPEGDivX

• Před přehráváním finalizujte disk na přístroji, na kterém byl nahrán.
• Může se stát, že v některých případech nebude možné přehrávat výše uvedená média kvůli druhu média, stavu záznamu, použité metodě záznamu a způsobu vytvoření souborů (⇒ vpravo, O souborech MP3/ JPEG/DivX).
• Během přehrávání zdroje DTS nebude z reproduktorů vycházet žádný zvuk.

Poznámka ohledně používání typu DualDisc Strana digitálního audio obsahu typu DualDisc nesplňuje technické specifikace formátu Compact Disc Digital Audio (CD-DA), proto není úspěšné přehrávání zaručeno.

Disky, které nelze přehrávat

Disky Blu-ray, HD DVD, disky AVCHD, disky DVD-RW verze 1.0, DVD-Audio, DVD-ROM, DVD-VR, CD-ROM, CDV, CD-G, SACD, hudební disky DTS, disky WMA a Photo CD, DVD-RAM a "Chaoji VCD" dostupné na trhu včetně CVD, DVCD a SVCD, které nesplňují IEC62107.

Video systémy

Toto zařízení přehrává PAL a NTSC, ale "Systém TV" (⇒ 17) tohoto zařízení musí odpovídat systému vašeho televizoru.

[NO TEXT]

V závislosti na videu PAL na disku se může stát, že obraz nebude zobrazen správně na televizoru NTSC.

Důležitá upozornění ohledně nakládání s disky

• Nenalepujte na disky etikety a přelepky. Může to způsobit deformaci disku a jeho další nepoužitelnost.
• Nepopisujte stranu s etiketou propisovací tužkou nebo jiným pisátkem.
• Nepoužívejte čistící spreje na desky, benzín, ředidlo, tekutiny, které ruší statickou elektrinu, nebo jakékoli jiné rozpouštědlo.
• Nepoužívejte chrániče nebo obaly chránící proti poškrábání.
• Nepoužívejte následující disky:
  – Disky s lepidlem na povrchu od odstraněných nálepek nebo etiket (vypůjčené disky apod.).
  – Disky, které jsou výrazně deformované nebo prasklé.
  – Disky s nepravidelným tvarem, např. ve tvaru srdce.

O souborech MP3/JPEG/DivX

MP3 (Připona: “.MP3”, “.mp3”)

• Vzorkovací kmitočet a rychlost komprese:
• 8 kHz, 11,02 kHz, 12 kHz, 16 kHz, 22,05 kHz, 24 kHz (8 kbps až 160 kbps), 32 kHz, 44,1 kHz a 48 kHz (32 kbps až 320 kbps)
  • ID3 tagy: verze 1, 2

JPEG (Přípona: “.JPG”, “.jpg”, “.JPEG”, “.jpeg”)

• Zobrazí se soubory JPEG zaznamenané digitální kamerou, které odpovídají normě DCF (Design rule for Camera File system) verze 1.0.
  – Soubory, které byly změněny, editovány nebo uloženy programem editování snímků na počítači, se nemusí zobrazit.

- Tato jednotka nemůže zobrazit pohyblivé snímky MOTION JPEG a jiné podobné formáty, statické snímky kromě formátu JPEG (např. TIFF), nebo přehrávat obrázky s připojeným audio záznamem.

DivX (Přípona: “.DIVX”, “.divx”, “.AVI”, “.avi”)

- DivX soubory větší než 2 GB nebo nemají žádný index se na této jednotce nemusí správně přehrávat.

- Tato jednotka podporuje všechna rozlišení až do maxima 720×480 (NTSC)/720×576 (PAL).

• V pořadí zobrazení na obrazovce nabídky a obrazovce počítače mohou být rozdíly.
• Tato jednotka nemůže přehrávat soubory zaznamenané paketovým zápisem.

DVD-R/RW

- Disky musí splňovat UDF bridge (UDF 1.02/ISO9660).

- Tato jednotka nepodporuje multi-relace. Přehrává se pouze základní relace.

CD-R/RW

- Disky musí splňovat úroveň ISO9660 1 nebo 2 (s výjimkou rozšířených formátů).

- Tato jednotka podporuje multi-relaci, ale je-li relací mnoho, trvá déle, než se spustí přehrávání. Abyste tomu předešli, udržujte minimální počet relací.

USB zařízení

- Toto zařízení nezaručuje spojení se všemi USB zařízeními.

- Toto zařízení nepodporuje nabíjení USB zařízení.

- Je podporován systém souborů FAT12, FAT16 a FAT32.

- Tato jednotka podporuje rozhraní USB 2.0 Plná Rychlost.

Údržba

Jednotku očistěte měkkým suchým hadříkem

• K čištění jednotky nikdy nepoužívejte alkohol, ředidlo na barvy nebo benzín.
• Před použitím chemicky upravené čistící textilie si pozorně přečtěte pokyny pro její použití.

Nepoužívejte komerčně dostupné čističe objektivů, mohou způsobit selhání funkce. Čištění objektivu obecně není nutné, i když to záleží na prostředí, v němž zařízení provozujete.

Než přemístíte jednotku, zkontrolujte, že disková přihrádka je prázdná. Pokud tak neučiníte, vzniká riziko vážného poškození disku a jednotky.

Volba instalace reproduktoru

Upevnění na stěnu

Všechny reproduktory (vyjma subwooferu) můžete připevnit na stěnu.

- Stěna nebo sloup, na něž se reproduktory mají připevnit, by měla unést 10 kg na jeden šroub. Ohledně instalování reproduktorů na zed' se porad'te s kvalifikováým stavitelem. Nevhodné připevnění může poškodit zed' i reproduktory.

1 Do stěny zafixujte šroub (není součástí dodávky).

2 Bezpečně reproduktor usad'te otvorem/y na šroub/y.

např. Prostorové reproduktor
NESPRÁVNY NESPRÁVNY POSTUP
• V této pozici může reproduktor spadnout, pokud bude posunut doleva nebo doprava.	• Posuňte reproduktor tak, aby byl šroub v této pozici.

■ Typy

Prostřednictvím níže uvedených měření identifikujte polohu pro přišroubování na stěnu.

- Nechejte nad reproduktorem alespoň 20 mm volného místa a 10 mm z každé strany, abyste měli dostatek prostoru k jeho uchycení.

Prostorové reproduktor Centrální reproduktor

A 17,6 mm
B 98,7 mm
© 40 mm
D 40 mm

Připevněte na zed' bez základny a stojanu

■ Chcete-li zabránit selhání reproduktorů

Čelní reproduktor, Prostorové reproduktor, Centrální reproduktor

např. Čelní reproduktor

Opětovné připojení kabelu reproduktoru

Průvodce řešením problémů

Než požádáte o servis, proved'te následující kontroly. Máte-li ohledně některých kontrolních bodů pochybnosti nebo řešení uvedená v následujícím průvodci problém neřeší, obraťte se o radu na svého prodejce.

Napájení

Odpojeno od zdroje.

Bezpečně připojte napájecí kabel. (⇒ 9)

Jednotka se automaticky přepne do pohotovostního režimu.

• Časovač usínání fungoval a dosáhl stanoveného časového limitu. (→ 4)
• Hlavní jednotka se automaticky přepne do pohotovostního režimu po 30 minutách neaktivity. (⇔ 4)

K vypnutí napájení tohoto zařízení dojde při změně vstupu na televizoru.

Jedná se o běžný jev při použití VIERA Link "HDAVI Control 4 nebo novější". Podrobnější informace najděte v návodu k použití televizoru.

Zobrazí se jednotka

Displej je tmavá.

Zvolte "Jasný" v "Jas displeje" v Další nabídka. (⇒ 18)

"NO PLAY"

• Vložili jste disk, který jednotka nemůže přehrávat; vložte jiný, který může přehrávat. (⇒ 19)
  • Vložili jste prázdný disk.
  • Vložili jste disk, který není finalizován.

"NO DISC"

• Nevložili jste disk; prosím vložte jej.
• Nevložili jste disk správně; vložte jej správně. (⇒ 12)

"OVER CURRENT ERROR"

Přístroj USB spotřebovává příliš mnoho energie. Přepněte na režim "DVD/CD", vypojte USB a vypněte jednotku.

"F61"

Zkontrolujte a opravte připojení kabelu reproduktoru. Pokud se tím problém nevyřeší, obratte se na prodejce. (⇒ 7)

"F76"

Objevil se problém s napájením. Obratte se na prodejce.

“DVD U11”

Disk může být ušpiněný. Je třeba jej otřít.

"ERROR"

Provedena nesprávná operace. Přečtěte si návod a zkuste to znovu.

“DVD H□□”

“DVD F□□□”

□ znamená číslo.

• Možná se jedná o problém. Čísla následující po "H" a "F" závisí na stavu jednotky. Jednotku vypněte a pak znovu zapněte.
  Nebo ji můžete vypnout, vypojit napájecí kabel a poté ji znovu zapojit.
• Pokud se čísla servisu nevymažou, poznamenejte si číslo servisu a zkontaktujte kvalifikovaného servisního pracovníka.

“U70□”

□ znamená číslo. (Skutečné číslo následující po "U70" bude záviset na stavu hlavní jednotky.)

• Připojení HDMI se chová neobvykle.
  – Připojené zařízení není kompatibilní s HDMI.
  – Používejte vysokorychlostní kabel vysokorychlostní HDMI, na němž je logo HDMI, (jak je zobrazeno na krytu).
  – Kabel HDMI je príliš dlouhý.
  – Kabel HDMI je poškozený.

Sjednoťte režimy na hlavní jednotce a dálkovém ovladači. Podle toho, jako číslo je zobrazeno ("1" nebo "2"), stiskněte a držte [OK]⑧ a odpovídající číslované tlačítko ([1] nebo [2]) alespoň 2 sekundy. (⇒ 4)

Všeobecný provoz

Žádná odezva při stisku jakýchkoli tlačítek.

• Tato jednotka nemůže přehrávat jiné disky než ty, které jsou uvedeny v tomto návodu k použití. (⇒ 19)
• Jednotka nemusí správně fungovat, což může být způsobeno bleskem, statickou elektfinou nebo nějakým jiným vnějším faktorem. Jednotku vypněte a pak znovu zapněte. Nebo jí můžete vypnout, vypojit napájecí kabel a poté jí znovu zapojit.
• Vytvořilo se orosení. Počkejte 1 až 2 hodiny, doku se neodpaří.

Žádná odezva, když se stisknou tlačítka dálkového ovladače.

• Zkontrolujte, zda jsou baterie správně nainstalovány. (⇒ 9)
• Baterie jsou vybité. Vyměňte je za nové. (⇒ 9)
• Namiřte dálkový ovladač na čidlo signálu dálkového ovladače a provedte akci. (⇒ 4)

Jiné výrobky reagují na dálkový ovladač.

Změňte provozní režim dálkového ovladače. (⇒ 4)

Nelze zobrazit menu START.

Vyjměte disk a poté znovu stiskněte [START] ¹⁸ .

Žádný obraz nebo zvuk.

• Zkontrolujte připojení videa nebo reproduktoru. (⇒ 7, 8)
• Zkontrolujte výkon nebo vstupní nastavení připojeného zařízení a hlavní jednotky.
• Zkontrolujte, zda je na disku něco nahráno
• Během přehrávání HD JPEG není z terminálu VIDEO OUT žádný výstup video.

Žádné nabídky/zobrazení na obrazovce.

JPEG Toto chování je při přehrávání HD JPEG běžné.

Zapomněli jste heslo svých hodnocení.

Přenastavte všechna nastavení na tovární hodnoty.
Pokud je jednotka zastavena a zdroj je "DVD/CD", stiskněte a přidržte
[■]6 na hlavní jednotce a [≥10]② na jednotce dálkového ovládání, dokud se na hlavním displeji jednotky nezobrazí "RESET". Vypněte zařízení a znovu jej zapněte.
Všechna nastavení se vrátí na základní hodnoty.

Některé znaky nejsou správně zobrazeny.

Jiné znaky než latinská abeceda a arabské číslice se nemusí dobře zobrazit.

Funkce VIERA Link "HDAVI Control" neodpovídá.

Podle stavu této jednotky nebo připojeného zařízení stejnou operaci opakovat, tak aby funkce mohla správně pracovat. (⇒ 15)

Nastavení, které jste provedli v "Poměr stran TV" (⇒ 16, Video nabídka) nebo "Zobrazení" (⇒ 16, Jazyk nabídka) nefunguje.

Nastavení pro "Poměr stran TV"*1 a "Zobrazení"*2 automaticky přejde k informacím z televize. (⇒ 9, Easy setup (Snadné nastavení))
※1 Když používáte televizi kompatibilní VIERA Link "HDAVI Control" s "HDAVI Control 3 nebo novější"
※2 Když používáte televizi kompatibilní VIERA Link "HDAVI Control" s "HDAVI Control 2 nebo novější"

Provoz disků

Trvá delší dobu, než začne přehrávání.

• Zahájení přehrávání může určitou dobu trvat, jestliže stopa MP3 stále obsahuje data statických obrázků. Dokonce ještě po spuštění stopy se nezobrazí správný přehrávací čas. To je normalní. MP3
  • To je u DivX videa normální. DivX

Během přeskočení nebo vyhledávání se objeví obrazovka nabídky. VCD

To je u Video CD disků normální.

Neobjeví se nabídka ovládání přehrávání.

VCD s ovládáním přehrávání

Stiskněte [MENU] ¹⁹ a zapněte PBC a poté během přehrávání stiskněte [RETURN] ²⁰ .

Přehrávání se nespouští.

• Jestliže přehráváte obsah DivX VOD, podívejte se na domovskou stránku, kde jste obsah DivX VOD zakoupili. (Příklad: http://vod.divx.com) [DivX]
• Jestliže disk obsahuje CD-DA a jiné formáty, je možné, že se nedocílí řádného přehrávání.

Neobjevily se titulky.

• Vyvolejte titulky. ("Titulky" v Menu 1) (⇒ 14)
• V závislosti na disku je možné, že se titulky nezobrazí. DivX

Bod B se nastavuje automaticky.

Konec položky se staňe bodem B, až jej bude dosaženo.

Nelze otevřít menu nastavení.

Když používáte výstup HDMI, audio se z jiných terminálů nemusí vysílat.

Efekty nefungují.

Některé audio efekty nefungují nebo mají u některých disků menší efekt.

Během přehrávání je slyšet hučení.

V blízkosti hlavní jednotky se nachází napájecí kabel nebo zářivkové světlo. Jiné spotřebiče a kabely umístěte dále od hlavní jednotky.

Neběží zvuk.

• Když změníte rychlost přehrávání, může dojít k nepatrnému přerušení zvuku.
• Když je zdroj vstupu tvořen datovým tokem, nastavte na externím zařízení zvuk na PCM.
• Způsob, jakým jsou vytvořeny soubory, může být příčinou toho, že se nevysílá audio. DivX
• Během přehrávání zdroje DTS nebude z reproduktorů vycházet žádný zvuk. Zvolte odlišný zdroj audia (např. Dolby Digital). (⇒ 14)

Z televize nevychází žádný zvuk.

• Když televizor není kompatibilní s ARC a je použito pouze připojení HDMI, je třeba provést samostatné připojení audia. (→ 8)
• Potvrďte připojení audia. Stiskněte [EXT-IN]④ za účelem volby odpovídajícího zdroje. (⇒ 8, 10)
• Když používáte připojení HDMI, nastavte "Audiovýstup" v HDMI nabídka na "Zapnout". (⇒ 17)

Z prostorových reproduktorů nevychází zvuk.

• Pokud přehráváte v režimu "Prostorový zvuk (Doporučeno)", stiskněte [SURROUND]⑪ a vyberte "MULTI-CH". (⇒ 11)
• Pokud přehráváte v režimu "Přední (Alternativa)", stiskněte [SURROUND]⑪ a vyberte "A.SRD". (⇒ 11)

Obraz

Obraz na televizním přijímači se nezobrazuje správně nebo mizi.

• Tato jednotka a televize používají různé video systémy. Použijte multi-systém nebo PAL televizi.
• Systém použitý na disku se neslučuje s vaší televizí.
  – Změňte nastavení "Systém TV" tak, aby odpovídalo vašemu televizoru. (⇒ 17) (V závislosti na videu PAL na disku se může stát, že obraz nebude zobrazen správně na televizoru NTSC.)
• Zajistěte, aby jednotka byla připojena přímo k televizi a nikoli prostřednictvím VCR. (⇒ 8)
• Nabíječky mobilních telefonů mohou působit určité rušení.
• Používáte-li pokojovou anténu, přejděte na venkovní anténu.
• Drát televizní antény je príliš blízko u jednotky. Přemístěte jej o něco dál.
• Snižte počet připojených zařízení HDMI.
• Při použití zásuvky HDMI AV OUT se ujistěte, že nebude zvolen nekompatibilní výstup videa s připojeným televizorem. Nastavte "Rozlišení obrazu" v Video nabídka na "480p/576p". (→ 17)
• Video snímky převedené na rozlišení 1920×1080 se mohou vzhledem lišit od věrných "nativních" zdrojů "true native" 1080p full-HD. Nejedná se o selhání funkce hlavní jednotky.
• Když je připojen kabel HDMI, nebude žádný výstup RGB z terminálu SCART (AV). Má-li se používat terminál SCART (AV), odpojte kabel HDMI a jednotku zapněte a znovu vypněte.

Obraz se velikostí nevejde na obrazovku.

• Změňte "Poměr stran TV" v Video nabídka. (⇒ 16)
• S použitím televize změňte stranový poměr.
• Změňte nastavení transfokátoru. ("Zvětšení" v Menu 2) (⇒ 14)
• JPEG Toto chování je běžné při přehrávání HD JPEG. Nastavte "Režim HD JPEG" na "Vypnout", chcete-li použít funkci zoom. (⇒ 17)

Menu není správně zobrazeno.

Obnovte poměr transfokátoru na "Normal". ("Zvětšení" v Menu 2) (⇒ 14)

Po provedení volby "Domácí kino" v "Výběr reproduktorů" prostřednictvím dálkového ovládání televizoru dojde také ke změně volby vstupu televizoru.

Vypojte kabel HDMI z televize a zapojte znovu do jiného terminálu HDMI.

USB

Nelze načíst mechaniku USB nebo jeho obsah.

• Formát mechaniky USB nebo jeho obsah nejsou kompatibilní se systémem. (⇒ 16)
• Hostitelská funkce USB tohoto výrobku nemusí s některými přístroji USB fungovat.
• Přístroje USB s kapacitou paměti více než 32 GB nemusí v některých připadech fungovat.

Pomalý chod přístroje USB.

Přístroj USB s rozsáhlým souborem nebo velkou pamětí se na televizním přijímači načítá a zobrazuje delší dobu.

HDMI progresivní video

Když je zapnuto HDMI nebo progresivní výstup, dochází k násobnému zobrazení.

Tento problém je způsoben metodou úpravy nebo použitými materiály na DVD-Video, ale může být opraven použitím prokládaného výstupu. Pokud používáte terminál HDMI AV OUT, nastavte "Rozlišení obrazu" v Video nabídka na "480i/576i". Nebo odpojte připojení HDMI a použijte jiné připojení obrazu. (⇒ 8, 17)

Rádio

Je slyšet zkreslený zvuk nebo hluk.

• Năstavte polohu antény FM.

- Použijte venkovní anténu. (⇒ 7)

Je slyšet tlučení/bušení.

Vypněte televizi nebo ji přesuňte dále od jednotky.

Zobrazí se televize

“”

Operace je jednotkou nebo diskem zakázána.

Mohou se přehrávat pouze DVD-Video disky, které obsahují nebo mají stejné číslo regionu jako číslo na zadním panelu této jednotky. (⇒ Titulní strana)

Licence

Vyrobeno podle licence společnosti Dolby Laboratories. Dolby, Pro Logic a symbol dvojitého písmene D jsou ochranné známky společnosti Dolby Laboratories.

Tato položka obsahuje technologii ochrany proti kopírování, která je chráněna patenty U.S. a dalšími právy na intelektuální vlastnictví společnosti Rovi Corporation. Opětovná konstrukce a demontáž jsou zakázány.

HDMI, logo HDMI, a High-Definition Multimedia Interface (Multimediální rozhraní s vysokým rozlišením) jsou ochrannými známkami nebo registrovanými ochrannými známkami firmy HDMI Licensing LLC ve Spojených státech a jiných zemích.

HDAVI Control™ je ochranná známka společnosti Panasonic Corporation.

"DVD Logo" je obchodní známka formátu DVD/Logo Licensing Corporation.

DivX®, DivX Certified® a související loga jsou ochrannými známkami společnosti DivX, Inc. a jsou licencovány.

Technologie kódování zvuku MPEG Layer-3 licencovaná společnostmi Fraunhofer IIS a Thomson.

Specifikace

SEKCE ZESILOVAČE

Výkon RMS: Dolby Digital Mode – Režim Dolby Digital

Přední kanál	160 W na kanál (3 Ω), 1 kHz, 10 % THD
Prostorový kanál	160 W na kanál (3 Ω), 1 kHz, 10 % THD
Středový kanál	160 W na kanál (3 Ω), 1 kHz, 10 % THD
Kanál subwooferu	200 W na kanál (3 Ω), 100 Hz, 10 % THD

Celkový výkon režimu RMS Dolby Digital 1000 W

FM TUNER, SEKCE TERMINÁLÜ

Předvolená paměť

FM 30 stanice

Frekvenční Modulace (FM)

Frekvenční rozsah	87,50 MHz do 108,00 MHz (50-kHz krok)
Anténové terminály	75 Ω (nevyrovnané)

Digitální audio vstup

Optický digitální vstup	Optický terminál
Vzorkovací kmitočet	32 kHz, 44,1 kHz, 48 kHz

USB Port

Norma USB	USB 2.0 Plná Rychlost
Podpora formátu souborů médií	MP3 (*.mp3)
	JPEG (*.jpg, *.jpeg)
	DivX (*.divx, *.avi)
Systém souborů přístroje USB	FAT12, FAT16, FAT32
Výkon portu USB	Max. 500 mA
Bitová rychlost	Až do 4 Mbps (DivX)

SEKCE DISKY

Přehrané disky (8 cm nebo 12 cm)

(1) DVD (DVD-Video, DivX *4, 5)
(2) DVD-R (DVD-Video, MP3*2,4, JPEG*3,4, DivX*4,5)
(3) DVD-R DL (DVD-Video, DivX×4,5)
(4) DVD-RW (DVD-Video, MP3 ×2, 4, JPEG×3, 4, DivX ×4, 5)
(5) +R/+RW (Video)
(6) +R DL (Video)

(7) CD, CD-R/RW (CD-DA, Video CD, SVCD *1, MP3*2, 4, JPEG*3, 4, DivX*4, 5)

※1 S p l ňuje IEC62107

※2 MPEG-1 Layer 3, MPEG-2 Layer 3, MPEG-2.5 Layer 3

※3 Exif Ver 2.0 JPEG Baseline soubory Rozlišení obrazu: 16:9 min. velikost 4×4, max. velikost (720×8)×(405×8); 4:3 min. velikost 4×4, max. velikost (720×8)×(540×8)
※4 Celkový sloučený maximální počet rozeznatelného obsahu položek audio, snímku a video a skupin: 1900 položek obsaho audio, snímku a videos a 189 skupin. (Výjma kořenové složky)
※5 P řehrává DivX video.

Pick up/Naladit

Vlnová délka (DVD/CD)	655/790 nm
Výkon laseru	CLASS 1M

Audio výstup (Disk)

Počet kanálů 5.1 k. (FL, FR, C, SL, SR, SW)

SEKCE VIDEO

Video systém

PAL, NTSC

Kompozitní výstup video

Úroveň výstupu	1 Vp-p (75 Ω)
Terminál	Konektor SCART (1 systém)

S-video výstup

Y úroveň výstupu	1 Vp-p (75 Ω)
C úroveň výstupu	PAL; 0,3 Vp-p (75 Ω)NTSC; 0,286 Vp-p (75 Ω)
Terminál	Konektor SCART (1 systém)

Video výstup RGB

R ú ro v e ň výstupu	0,7 Vp-p (75 Ω)
G ú ro v e ň výstupu	0,7 Vp-p (75 Ω)
B ú ro v e ň výstupu	0,7 Vp-p (75 Ω)
Terminál	Konektor SCART (1 systém)

Výstup HDMI AV

Terminál	19-pinový konektor typu A
DAVI Control	Toto zařízení podporuje funkci “HDAVI Control 5”.

ČÁST REPRODUKTORY

Čelní reproduktory SB-HF167

Typ	1 -směrný, 1 systém reproduktorů (Basový reflex)
Reproduktor/y	Impedance 3 Ω
Plný rozsah	6,5 cm Kuželový typ
Tlak zvuku na výstupu	78 dB/W (1 m)
Frekvenční rozsah	75 Hz do 25 kHz ( -16 dB)
	90 Hz do 22 kHz ( -10 dB)
Rozměry ( heckS × V × H )	100,5 mm × 522,5 mm × 78,8 mm
Hmotnost	0,9 kg

Kompletní sestava s podstavcovou základnou

Rozměry (Š×V×H) max.	291,2 mm×1185 mm×291,2 mm
Hmotnost	2,35 kg
Rozměry (Š×V×H) min.	291,2 mm×542,3 mm×291,2 mm
Hmotnost	1,6 kg

Prostorové reproduktory SB-HS270

Typ	1 -směrný, 1 systém reproduktorů (Basový reflex)
Reproduktor/y	Impedance 3 Ω
Plný rozsah	6,5 cm Kuželový typ
Tlak zvuku na výstupu	78 dB/W (1 m)
Frekvenční rozsah	105 Hz do 25 kHz ( -16 dB)
	130 Hz do 22 kHz ( -10 dB)
Rozměry ( heckS × V × H )	80 mm × 117 mm × 70,5 mm
Hmotnost	0,35 kg

Centrální reproduktor SB-HC270

Typ	1 -směrný, 1 systém reproduktorů (Basový reflex)
Reproduktor/y	Impedance 3 Ω
Plný rozsah	6,5 cm Kuželový typ
Tlak zvuku na výstupu	79 dB/W (1 m)
Frekvenční rozsah	90 Hz do 25 kHz ( -16 dB)
	115 Hz do 22 kHz ( -10 dB)
Rozměry ( heckS × V × H )	145 mm × 81 mm × 70,5 mm
Hmotnost	0,52 kg

Subwoofer SB-HW370

Typ	1 -směrný, 1 systém reproduktorů (Basový reflex)
Reproduktor/y	Impedance 3 Ω
Woofer	16 cm Kuželový typ
Tlak zvuku na výstupu	78 dB/W (1 m)
Frekvenční rozsah	30 Hz do 220 Hz ( -16 dB)
	35 Hz do 180 Hz ( -10 dB)
Rozměry ( heckS × V × H )	180 mm × 408 mm × 300 mm
Hmotnost	4,3 kg

VŠEOBECNÉ

Napájení	AC 220 V do 240 V, 50 Hz
Spotřeba energie	Hlavní jednotky 75 W
Rozměry (Š×V×H)	430 mm×38 mm×279 mm
Hmotnost	Hlavní jednotky 2,6 kg
Rozsah provozní teploty	0 °C do +40 °C
Rozsah provozní vlhkosti	35 % do 80 % RH (nezamlžuje se)

Spotřeba energie v pohotovostním režimu přibliž. 0,8 W

1

1 Specifikace se mohou měnit bez předchozího upozornění. Hmotnost a rozměry jsou přibližné.
2 Celkové harmonické zkreslení se měří digitálním spektrálním analyzátorem.

Bezpečnostní opatření

Umístění

Přístroj postavte na rovnou plochu mimo dosah přímého slunečního záření, vysokých teplot, vysoké vlhkosti a nadměrných vibrací. Působením takového prostředí by mohlo dojít k poškození skříňky a dalších součástí přístroje s následným zkrácením životnosti zařízení Na přístroj nepokládejte těžké předměty.

Napětí

Nepoužívejte vysokonapěťové zdroje. Mohlo by dojít k přetížení přístroje a vzniku požáru.

Nepoužívejte stejnosměrné zdroje napětí. Při instalaci přístroje na lodi či jiných místech se stejnosměrným proudem pečlivě zkontrolujte zdroj napájení.

Zabezpečení sít'ové šňůry

Ujistěte se, zda je sít'ová šňůra správně zapojena a zda není poškozena.

Špatné zapojení a poškození kabelu může vyvolat požár nebo úraz elektrickým proudem. Na kabel nepokládejte těžké předměty, neohýbejte jej a netahejte za něj.

Při odpojování kabelu ze zásuvky jej pevně uchopte za zástrčku. Tahání za síťovou šňůru může způsobit úraz elektrickým proudem.

Se zástrčkou nemanipulujte mokrýma rukama. Mohlo by dojít k úrazu elektrickým proudem.

Cizí předměty

Zabraňte vniknutí či pádu kovových předmětů do přístroje. Mohlo by dojít k úrazu elektrickým proudem nebo poruše.

Zabraňte vniknutí kapalin do přístroje. Mohlo by dojít k úrazu elektrickým proudem nebo poruše. Jestliže k tomu přesto dojde, ihned odpojte přístroj od napájení a obrat'te se na prodejce.

Do přístroje nevstřikujte insekticidy. Obsahují hořlavé plyny, jež mohou po vstříknutí do přístroje vzplanout.

Servis

Nepokoušejte se přístroj opravovat sami. Jestliže se přerušil zvuk, nesvítí indikátory, objevil se kouř nebo jiný problém, který není popsán v tomto návodu k obsluze, odpojte sit'ovou šňůru a obrat'te se na prodejce nebo autorizované servisní středisko. Při opravě, demontáži nebo montáži přístroje nekvalifikovanými osobami může dojít k úrazu elektrickým proudem nebo poškození přístroje.

Nehodláte-li přístroj delší dobu používat, odpojte jej od zdroje napájení – prodloužíte tak jeho životnost.

Informace pro spotřebitele o sběru a likvidaci odpadu z elektrických a elektronických zařízení a použitých baterií z domácností

Tyto symboly na výrobcích, obalech nebo v průvodní dokumentaci znamenají, že použitá elektrická a elektronická zařízení a baterie nepatří do běžného domácího odpadu.

Správná likvidace, recyklace a opětovné použití jsou možné jen pokud odevzdáte tato zařízení a použité baterie na místech k tomu určených, za což neplatíte žádné poplatky, v souladu s platnými národnímu předpisy a se Směrnicemi 2002/96/EU a 2006/66/EU.

Správnou likvidací přístrojů a baterií pomůžete šetřit cenné suroviny a předcházet možným negativním účinkům na lidské zdraví a na přírodní prostředí, které jinak mohou vzniknout při nesprávném zacházení s odpady.

Další informace o sběru, likvidaci a recyklaci starých přístrojů a použitých baterií Vám poskytnou místní úřady, provozovny sběrných dvorů nebo prodejna, ve které jste toto zboží zakoupili.

Při nesprávné likvidaci odpadu vám hrozí pokuta v souladu s národní legislativou a místními předpisy.

Informace pro právnické osoby se sídlem v zemích Evropské Unie (EU)

Pokud chcete likvidovat elektrická nebo elektronická zařízení, obraťte se na prodejce nebo dodavatele s žádostí o další informace.

[Informace o likvidaci v zemích mimo Evropskou Unii (EU)]

Tyto symboly platí jen v zemích Evropské unie. Pokud chcete likvidovat tento produkt, obraťte se na místní úřady nebo prodejce a informujte se o správném způsobu likvidace.

Poznámka k symbolu baterie (symboly uprostřed a dole):

Tento symbol může být použit v kombinaci s chemickým symbolem. V tomto případě splňuje tento symbol legislativní požadavky, které jsou předepsány pro chemickou látku obsaženou v baterii.
