NÁVOD K OBSLUZE Lumix H-FT01 PANASONIC

Návod k obsluze / Návod na obsluhu

3D VÝMĚNNÝ OBJEKTIV PRO DIGITÁLNÍ FOTOAPARÁT

VYMENITEL'NY 3D OBJEKTÍV PRE DIGITÁLNY FOTOAPARÁT

Model H-FT012

LUMIX

Před použitím si přečtěte celý návod.

Pred prvým použitím si, prosím, pozorne prečítajte tento návod na obsluhu.

E

VQT3B93

M-HFT012-CS

Obsah

Informace pro vaši bezpečnost.... 2

Bezpečnostní opatření 5

Dodávané příslušenství 6

Nasazení / sejmutí objektivu.... 6

Názvy a funkce jednotlivých součástí......8

Pokyny k použití 9

Technické údaje 11

Bezpečnostní pokyny

S objektivem pracujte co možná nejdále od zařízení, která generují silná elektromagnetická pole (např. mikrovlnné trouby, televizory, video hry, vysílače, vedení vysokého napětí apod.)

• Fotoaparát nepoužívejte v blízkosti mobilních telefonů, protože jejich elektromagnetický šum je schopen nepříznivě ovlivnit kvalitu obrazu a zvuku.

• Pokud vlivem elektromagnetického pole okolních zařízení fotoaparát přestane správně fungovat, vypněte jej a vyndejte z něj baterie, případně odpojte napájecí adaptér. Potom baterie opět vložte do fotoaparátu, popř. připojte napájecí adaptér a přístroj zapněte.

• Objektiv vyhovuje montážnímu standardu Micro Four Thirds™. Pouhým nasazením na digitální fotoaparát, který podporuje záznam 3D snímků, můžete pořizovat úchvatné 3D fotografi e.

• Pro fotoaparáty se systémem Four Thirds™ se nehodí.
• Na přehrávání 3D snímků budete potřebovat 3D televizor.
• Fotografování s vertikální orientací není podporováno.
• Jako příklad digitálního fotoaparátu je v tomto návodu použit model DMC-GH2.

Nejnovější informace o kompatibilních fotoaparátech hledejte v katalozích a na webových stránkách.

http://panasonic.jp/support/global/cs/dsc/

(Tato webová stránka je pouze v angličtině.)

• Vzhled a technické parametry přístrojů popisovaných v tomto návodu se mohou s ohledem na pozdější zdo-konalení mírně lišit od výrobku, který jste si koupili.
• Značka Micro Four Thirds™ a Logo Micro Four Thirds jsou obchodními značkami nebo registrovanými obchodními značkami společnosti Olympus Imaging Corporation v Japonsku, ve Spojených státech, Evropské unii a dalších zemích.
• Značka Four Thirds™ a Logo Four Thirds jsou obchodními značkami nebo registrovanými obchodními značkami společnosti Olympus Imaging Corporation v Japonsku, ve Spojených státech, v Evropské unii a dalších zemích.
• G MICRO SYSTEM je systém digitálních fotoaparátů LUMIX s výměnnými objektivy založený na standardu Micro Four Thirds System.
• Ostatní jména, jména společností a názvy výrobků uvedené v tomto návodu jsou obchodními značkami nebo registrovanými obchodními značkami příslušných společností.

ČESKY

-Pokud uvidíte tento symbol-

Informace o likvidaci elektrického a elektronického zařízení (v domácnosti)

Tento symbol na produktu nebo v průvodní dokumentaci znamená, že použitá elektrická a elektronická zařízení nepatří do běžného domovního odpadu.

Aby byla zajištěna správná likvidace a recyklace, odevzdejte prosím tento výrobek do určeného sběrného střediska, kde bude zdarma přijat k likvidaci. V některých zemích můžete likvidované zařízení vrátit prodejci při nákupu nového, obdobného výrobku.

Správná likvidace produktu pomáhá šetřit cenné zdroje a zabraňuje hrozícímu ohrožení zdraví a životního prostředí. Další informace o nejbližším sběrném místě získáte u místního úřadu. Při nesprávné likvidaci odpadu vám v souladu s místní legislativou hrozí postih.

Firemní uživatelé v EU

Pokud chcete likvidovat elektrické nebo elektronické zařízení, obraťte se na prodejce nebo dodavatele se žádostí o další informace.

Likvidace v zemích mimo EU

Tento symbol je platný pouze v rámci Evropské unie.

Budete-li chtít provést likvidaci tohoto výrobku, obrat'te se prosím na vaše místní úřady nebo na prodejce a informujte se o správném způsobu likvidace.

Bezpečnostní opatření

Péče o objektiv

• Písek a prach mohou objektiv zničit. Budete-li objektiv používat na pláži, budte opatrní, aby se písek nebo prach nedostaly do objektivu nebo na jeho kontakty.
• Tento objektiv neni vodotěsný. Kapky vody, které by se na objektiv případně dostaly, utřete suchou útěrkou.
• Na ochranné sklo přitom netlačte přiliš silně.
• Jestliže se na ochranné sklo dostane nečistota (voda, olej, otisky prstů atd.), může to ovlivnit kvalitu obrázků. Proto doporučujeme před fotografováním a po něm otrít povrch ochranného skla měkkou, suchou látkou.
• Objektiv nestavějte montážní stranou dolů. Kontakty objektivu ① chraňte před zašpiněním.

■ Kondenzace vlhkosti (zamlžení objektivu)

• Ke kondenzaci dochází v případě, že nastanou rozdíly v teplotě a vlhkosti popsané dále: Zkondenzovaná vlhkost přisívá ke znečišťování objektivu, vyvolává korozi a poruchy funkce. Proto budťe opatrní především v následujících situacích.
• Přinesete-li fotoaparát za chladného počasí do teplé místnosti.
  – Přinesete-li fotoaparát do klimatizovaného automobilu
• Když fouká chladný vzduch z klimatizace přímo na objektiv
• Na vlhkých místech
• Fotoaparát vložte do plastového sáčku a nechte jej, aby se postupně aklimatizoval, tím se kondenzaci předejde. Jestliže už vlhkost stačila zkondenzovat, vypněte napájení a nechte objektiv asi dvě hodiny ležet. Jakmile se vyrovná teplota přístroje s teplotou prostředí, kondenza-ce sama zmizí.

Dodávané příslušenství

[Při vybalování přístroje byste měli provést kontrolu] Po vybalení z krabice zkontrolujte, jestli je hlavní jednotka a dodávané příslušenství kompletní, zkontrolujte jejich vnější vzhled a funkci, abyste ověřili, že při transportu neutrpěly žádnou škodu.

Zjistíte-li nějaký problém, obraťte se na prodejce a výrobek nepoužívejte.

Čísla modelů odpovídají stavu k říjnu 2010. Čísla mohou podléhat změnám.

1VFC4460VYF3393

2

3VFC4605

1 Pouzdro na objektiv
2 Kryt objektivu
3 Zadní kryt objektivu

(Přední i zadní kryt jsou na výměnném objektivu nasa- zeny už při nákupu.)

Nasazení / sejmutí objektivu

• Nasazení a sejmutí objektivu je také popsáno v návodu k obsluze fotoaparátu.
  ■ Nasazení objektivu
• Zkontrolujte, jestli je fotoaparát vypnutý.

1 Otočením sundejte zadní kryt.

Ⓐ: Zadní kryt objektivu

2 Výrovnejte pomocné značky Ⓑ (červené) na těle fotoaparátu a objektivu proti sobě a otáčejte objektivem ve směru šipky až zaklapne.

• Při nasazování objektivu ne- mačkejte uvolňovací tlačitko ©.
• Nepokoušejte se objektiv nasadit, držíte-li jej vůči fotoaparátu šikmo, mohl by se poškodit jeho závit.
• Zkontrolujte, že je objektiv nasazen správně.

■ Sejmutí objektivu

- Zkontrolujte, jestli je fotoaparát vypnutý.

Stiskněte tlačítko uvolnění objektivu Ⓓ a otáčením ve směru šipky až na doraz objektiv uvolněte.

- Nasadte zadní kryt objektivu, aby se nepoškrábaly kontakty.

- Nasadte kryt těla fotoaparátu, aby dovnitř nepronikl prach a jiné nečistoty.

■ Nasazení a sejmutí krytu objektivu

- Dávejte pozor, abyste kryt neztratili.

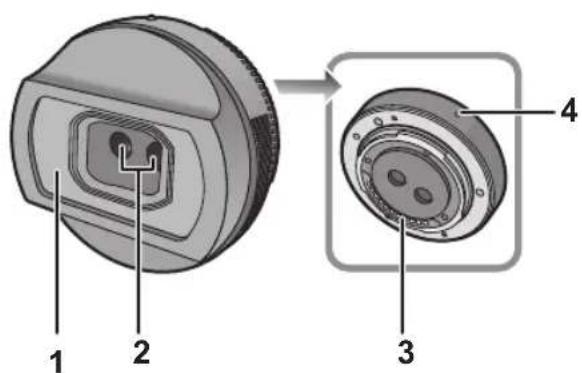

Názvy a funkce jednotlivých součástí

1 Ochranné sklo
2 Objektiv
3 Kontakty
4 Značka pro nasazení objektivu

Poznámka

• Funkce zoomu není k dispozici.
• Pro dosažení kvalitních snímků doporučujeme používat stativ nebo blesk.
• Pokud bude objekt ve vzdálenosti přibližně 0,6 m až 1 m, nebude horizontální rozdílnost dostatečně velká a 3D efekt bude na okrajích snímku nezřetelný.
• Dostupnost funkcí bude záviset na použitém fotoaparátu. Podrobnosti najdete v návodu k obsluze fotoaparátu.

Má-li být 3D efekt dostatečně zřetelný, dávejte při fotografování pozor na následující body:

• Vždy když je to možné, držte při fotografování přístroj vodorovně.
• Nefotografujte objekty příliš zblízka (doporučujeme vzdálenost nejméně 0,6 m).
• Při chůzi nebo při jízdě autem fotoaparát chrante před otřesy.

Pokyny pro používání

Objektiv chraňte před pádem a nárazy. Při nasazování a snímání nepoužívejte nadměrnou sílu.

- Dávejte pozor, aby vám neupadlo ani pouzdro s uloženým objektivem, protože i tak by se mohl vážně poškodit. V takovém připadě by přestal fungovat celý aparát a fotografování by bylo vyloučené. Objektiv by se mohl také úplně zničit.

Jestliže pracujete s těkavými chemikáliemi, např. prostředky na hubení hmyzu, dbejte, aby nezasáhly objektiv.

- Takovéto látky mohou vážně poškodit exteriér výrobku nebo narušit jeho povrchovou úpravu.

Aparát nepřenášejte s nasazeným objektivem.

• V žádném případě objektiv neukládejte na některém z dále vyjmenovaných míst, protože by to mohlo negativně ovlivnit jeho funkce.
• Na prímém slunci nebo v létě na pláži
• Na místech s vysokou teplotou nebo vlhkostí, případně tam, kde dochází k velkým změnám teploty a vlhkosti.
• Na místech, kde je hodně písku, prachu a nečistoty
• V blízkosti otevřeného ohně
  – V blízkosti topných těles nebo zvlhčovačů vzduchu
  – Na místech, kde by se mohl namočit
  – Na místech, kde dochází k silným vibracím
• V zaparkovaném vozidle
• Informace čerpejte také z návodu k obsluze fotoaparátu.
• Jestliže nebudete objektiv delší dobu požívat, uložte jej společně s prostředkem, který pohlcuje vlhkost (silika-

gel). Jinak by mohla funkci objektivu narušit koroze. Než jej příště použijete, zkontrolujte nejdříve jeho správnou funkci.

• Objektiv nenechávejte delší dobu v kontaktu s pryží nebo plastovými výrobky.
• Nedotýkejte se kontaktů objektivu. Mohl by přestat správně fungovat.
• Objektiv nerozebírejte a nijak neupravujte.

Na čištění exteriéru a skleněných částí objektivu nepoužívejte prostředky jako je benzín, ředidla, alkohol ani podobné látky.

• Tyto prostředky přinejmenším poškodí povrchovou úpravu, ale mohou objektiv vážně poškodit.
• Prach a otisky prstů otírejte měkkou, suchou útěrkou.
• Nepoužívejte kuchyňské čistici prostředky a chemicky ošetřené útěrky.

■ O 3D fotografování

Pracujete-li s 3D výměnným objektivem, nefotografujte objekty na menší vzdálenost, než je minimální ohnisková vzdálenost.

- 3D efekt bude příliš výrazný, což může vyvolat nepříjemné pocity a únavu při prohlížení.

- Minimální ohnisková vzdálenost je 0,6 m.

Je-li na fotoaparátu nasazený 3D objektiv, bud'te zvlášť opatrní na otřesy.

- Otřesy při fotografování při chůzi nebo při jízdě v autě vyvolávají nepříjemný pocit a únavu při prohlížení.

• Doporučujeme použít stativ.

■ Prohlížení 3D snímků

Osoby, které trpí nadměrnou citlivostí na světlo, one-mocněním srdce, nebo se jinak necítí dobře, by si neměly prohlížet 3D snímky.

- Mohlo by to mít nepříznivý dopad na jejich zdravotní stav.

Projeví-li se u vás během prohlížení 3D snímku náhlá únava, nevolnost nebo jiné nepříjemné pocity, ihned prohlížení přerušte.

- Další prohlížení by mohlo vyvolat onemocnění.

- Po prohlížení si důkladně odpočiňte.

Při prohlížení 3D snímků doporučujeme dělat přestávky po 3é až 60 minutách.

- Nepřetržité prohlížení vyvolává únavu zraku.

Osoby s vadami zraku, např. krátkozrakostí, daleko-zrakostí, astigmatismem nebo rozdílem vidění mezi pravým a levým okem, by měly používat při prohlížení brýle.

Vidíte-li při prohlížení 3D snímků zřetelně dva obrázky, prohlížení přerušte.

• Mezi různými lidmi existují rozdíly ve vnímání 3D snímků. Pokud trpíte nějakou vadou zraku, používejte při prohlížení 3D fotografi í brýle.
• M úžete si změit 3D nastavení svého televizoru nebo výstup z fotoaparátu na 2D.

Nejvhodnější vzdálenost pro prohlížení 3D snímku na 3D televizoru přibližně odpovídá trojnásobku efektivní výšky obrazu televizoru.

• (Doporučená vzdálenost):

Pro 106,7 cm (42"): přibližně 1,6 m, pro 116,8 cm (46"): přibližně 1,7 m, pro 127 cm (50"): přibližně 1,9 m, pro 137,2 cm (54"): přibližně 2,0 m.

- Budete-li se dívat z menší vzdálenosti než je doporučená, projeví se u vás dříve únava zraku.

Technické údaje

3D VÝMĚNNÝ OBJEKTIV PRO DIGITÁLNÍ FOTOAPARÁT

"LUMIX G 12.5 mm/F12"

Ohnisková vzdálenost	f=12.5 mm [ekvivalent pro 35 mm film: 65 mm (Použijete-li model DMC-GH2 a poměr stran obrazu je nastaven na [16:9])]* ^1
Typ clony Pevná
Clona F12 (Pevná)
Konstrukce objektivu 4 elementy ve 3 skupinách
Vzdálenost zaostření	0,6 m až (od referenční osy ohniskové vzdálenosti)
Maximální obrazové zvětšení	0,02x [přepočet na kinofilm 35 mm: 0,1x(Použijete-li model DMC-GH2 a poměr stran obrazu je nastaven na [16:9])]* ^1
Optický stabilizátor obrazu Není k dispozici
Objímka “ Micro Four Thirds Mount”
Úhel záběru	37° (Použijete-li model DMC-GH2 a poměr stran obrazu je nastaven na [16:9])* ^1
Stereo báze 10 mm
Max. průměr	Přibližně 57 mm
Celková délka Přibližně 20.5 mm	(od konce objektivu k základně objímky)
Hmotnost	Přibližně 45 g

*1 Pokud používáte jiný fotoaparát než DMC-GH2, ověřte si podrobnosti na webové stránce podpory. http://panasonic.jp/support/global/cs/dsc/ (jen v angličtině.)

Obsah

Informácie pre používatel'ov o likvidácii použitých elektrických a elektronických zariadení (pre používatel'ov v domácnostiach)

Starostlivost' o objektív

[Kontrola po vybalení zariadenia]

- Informácie o pripojení a odpojení objektívu si prečítajte aj v návode na obsluhu fotoaparátu.

■ Pripojenie objektívu

- Skontrolujte, či je fotoaparát vypnutý.

1 Otočte zadný kryt objektívu a odnímte ho.

- Skontrolujte, či je fotoaparát vypnutý.

- Na objektív nasadte zadný kryt objektívu, aby sa nepoškrabali kontakty na uchytení objektívu.

- Ked'k fotoaparátu nie je pripojený objektív, vždy nasad'te kryt fotoaparátu, aby sa do fotoaparátu nedostali nečistoty a prach.

Ak pri prehliadaní 3D záberov jasne vidíte dvojitý obraz, prestaňte zábery prehliadat'.
