NÁVOD K OBSLUZE Lumix H-H020 PANASONIC

Před použitím si prostudujte celý návod.

LUMIX™

MICRO FOURTHIRDS

M-HH020-CS

E

Obsah

Informace pro vaši bezpečnost....2

Zásady práce s objektivem ....4

Dodávané příslušenství ....5

Nasazení/sejmutí objektivu....6

Názvy a funkce jednotlivých součástí 8

Upozornění 9

Řešení problémů

Technické údaje 11

Bezpečnostní informace

Zařízení používejte co nejdále od zdrojů elektromagnetického záření (mikrovlnné trouby, televizory, video hry, vysílačky, vedení vysokého napětí atd.).

• Fotoaparát nepoužívejte blízko mobilních telefonů, protože mohou v obrázku a ve zvuku vyvolat nežádoucí šum.
• Jestliže již fotoaparát v důsledku působení zdrojů elektromagnetických vln přestal správně fungovat, vypněte jej a vyndejte baterii, popř. odpojte od napájecího adaptéru. Potom opět baterii vložte do fotoaparátu nebo jej připojte k napájecímu adaptéru a zapněte.

Objektiv lze použít k fotoaparátu, který vyhovuje standardu uchycení "Micro Four Thirds™ System" (Mikro 4/3).

• Nelze jej nasadit na fotoaparát, který využívá systém uchycení Four Thirds™ (systém 4/3).
• Na ilustracích v tomto návodu je jako příklad použit fotoaparát DMC-GF1.
• Vzhled a technické parametry výrobku popisovaného v tomto návodu se mohou v důsledku pozdějšího zdokonalení mírně lišit od skutečného produktu, který jste si koupili.
• Micro Four Thirds™ a logo Micro Four Thirds jsou obchodní známky nebo registrované obchodní známky společnosti Olympus Imaging Corporation v Japonsku, Spojených státech, Evropské unii a dalších zemích.
• Four Thirds™ a logo Four Thirds jsou obchodní známky nebo registrované obchodní známky společnosti Olympus Imaging Corporation v Japonsku, Spojených státech, Evropské unii a dalších zemích.
• G MICRO SYSTEM představuje systém pro výměnu objektivu digitálního fotoaparátu LUMIX založeného na standardu Micro Four Thirds System.
• Další názvy, názvy fi rem a produktů uvedené v tomto návodu jsou ochranné známky nebo registrované ochranné známky příslušných fi rem.

-Pokud uvidíte tento symbol-

Informace pro uživatele o likvidaci elektrických a elektronických zařízení (domácnosti).

Tento symbol na produktu nebo v doprovodné dokumentaci znamená, že použitá elektrická a elektronická zařízení nepatří do běžného komunálního odpadu.

Tyto výrobky odevzdejte na určených sběrných místech, kde budou bezplatně přijaty k recyklaci a likvidaci.

V některých zemích může použitý produkt převzít prodejce, u něhož si koupíte srovnatelný nový výrobek.

Správná likvidace tohoto výrobku pomůže šetřit cenné přírodní zdroje a předejít potenciálním nežádoucím dopadům na zdraví občanů a životní prostředí.

Informace o nejbližším sběrném místě obdržíte od místních úřadů.

Při nesprávné likvidaci takového druhu odpadu vám může být udělena pokuta

v souladu se státní legislativou.

Pro fi remní uživatele v Evropské unii

Potřebujete-li zlikvidovat elektrické nebo elektronické zařízení, požádejte o pomoc jeho dodavatele.

Informace o likvidaci v zemích mimo EU

Tento symbol je platný pouze v Evropské unii.

Jakmile budete chtít přístroj vyřadit z dalšího užívání, kontaktujte vaše místní zodpovědné osoby nebo prodejce a vyžádejte si pokyny ke správnému způsobu likvidace.

Zásady práce s objektivem

■ Péče o objektiv

• Písek a prach může objektiv poškodit. Používáte-li jej např. na pláži, dbejte, aby se do objektivu, na závit nebo na kontakty nedostal písek či prach.
• Tento objektiv není vodotěsný. Dopadnou-li na něj kapky vody, otřete je suchou látkou.
• Na objektiv netlačte velkou silou.
• Dostane-li se na povrch čoček nečistota (voda, olej, otisky prstů atd.), může to zhoršit kvalitu obrázků. Povrch objektivu před a po fotografování zlehka otrěte měkkým, suchým hadříkem.
• Nepokládejte objektiv objímkou směrem dolů. Spojovací díl objektivu ① se nesmí ušpinit.

■ Kondenzace vlhkosti (zamlžení objektivu)

- Ke kondenzaci dochází při náhlých změnách teploty a vlhkosti zejména v následujících připadech.

Kondenzace může být příčinou znečištění objektivu, koroze a nesprávné funkce, a proto budťe opatrní zejména v následujících situacích:

– pokud prenesete fotoaparát z venku do místnosti za chladného počasí,
– když přinesete fotoaparát do klimatizovaného automobilu,
– když na objektiv fotoaparátu fouká studený vzduch z klimatizace,
- ve vlhkém prostředí.

- Fotoaparát vložte do plastového obalu a nechte jej přizpůsobit okolní teplotě, aby ke kondenzaci nedošlo. Jestliže již kondenzace nastala, vypněte napájení a nechte fotoaparát v klidu aspoň dvě hodiny. Jakmile se teplota fotoaparátu vyrovná s okolním prostředím, kondenzace sama zmizí.

Dodávané příslušenství

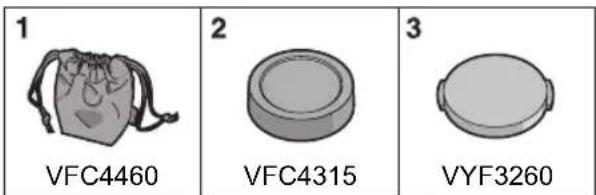

[Při vybalování objektivu je třeba zkontrolovat]

Když výrobek vybalujete z krabice, zkontrolujte, jestli obsahuje kromě objektivu také veškeré dodávané příslušenství a jestli je funkčně a vzhledově nepoškozený během přepravy. Zjistíte-li nějaký problém, spojte se s dodavatelem, ještě než začnete výrobek používat. Čísla produktů odpovídají stavu k září 2009.

Tato čísla se mohou změnit.

1 Pouzdro na uložení objektivu
2 Zadní kryt objektivu (Přední a zadní kryt výměnného objektivu se nasazují při prodeji výrobku.)
3 Kryt objektivu

Nasazení/sejmutí objektivu

- Pokyny k nasazení a sejmutí objektivu najdete také v návodu k obsluze vašeho digitálního fotoaparátu.

■ Nasazení objektivu

- Zkontrolujte, jestli je fotoaparát vypnutý.

1 Pootočením sundejte zadní kryt objektivu.

Ⓐ: Zadní kryt objektivu

2 Nastavte červené značky na objektivu Ⓑ a těle fotoaparátu proti sobě a otáčejte objektivem ve směru šipky, dokud nezaklapne.

• Při nasazování objektivu nemačkejte tlačítko pro uvolnění objektivu.
• Objektiv se nesnažte nasadit, pokud jej nedržíte kolmo k tělu fotoaparátu, protože by se mohl poškodit spojovací díl.
• Zkontrolujte, že je objektiv nasazen správně.

■ Sejmutí objektivu

- Zkontrolujte, jestli je fotoaparát vypnutý.

Stiskněte tlačítko zámku objektivu © a otáčením ve směru šipky objektiv uvolněte.

• Nasadte zadní kryt objektivu, aby se nepoškrábalo místo kontaktu objektivu.
• Na tělo fotoaparátu rovněž nasadte kryt, aby se dovnitř nedostaly nečistoty nebo prach.

■ Nasazení a sejmutí krytů objektivu.

- Dávejte pozor, abyste kryty neztratili.

■ Nasazování fi ltrů

• Při použití 2 a více MC ochranných fi ltrů (volitelný: DMW-LMC46), PL fi ltrů (volitelný: DMW-LPL46) nebo ND fi ltrů (volitelný: DMW-LND46), popř. používáte-li silné ochranné MC fi ltry nebo ostatní fi ltry, může se projevit efekt tzv. vinětace.
• Pokud fi ltr hodně dotáhnete, bude velmi obtížné jej později uvolnit, proto utahujte citlivě.
• Kryt můžete nasadit na objektiv i před tím, než jej odmontujete z fotoaparátu.
• Máte-li potíže s nasazením nebo sejmutím PL fi ltru (DMW-LPL46), doporučujeme zapnout fotoaparát, režim ostření přepnout na „ruční“ ([MF]) a zkusit to znovu.
• Na tento objektiv nelze použít jiné příslušenství než fi ltry, např. konverzní čočky nebo adaptéry. Mohly by bránit zaostřování nebo objektiv poškodit.

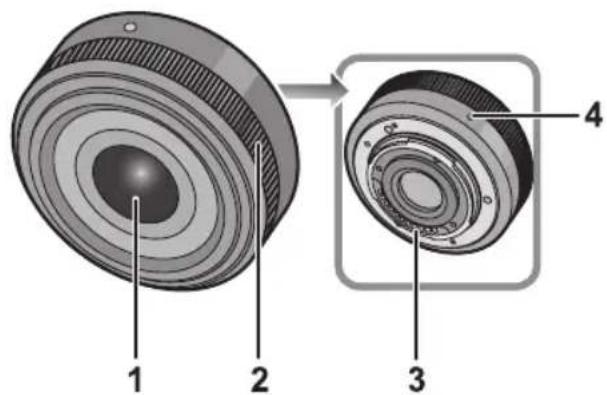

Názvy a funkce jednotlivých součástí

■ Objektiv

1 Plášť objektivu
2 Kroužek ostření

Otáčejte, pracujete-li s manuálním ostřením.

3 Místo kontaktu
4 Orientační značka pro nasazování objektivu

Tento objektiv je vybaven vlastním pohonným systémem, který mu umožňuje dosáhnout při malých rozměrech jasné světelnosti F1.7. Proto při zaostřování vydává určité zvuky, případně vibrace, ale to není znakem poruchy. Tyto provozní zvuky se mohou při automatickém zaostřování při záznamu videa rovněž nahrát. Pokud vás tento zvuk obtěžuje, doporučujeme přepnout na ruční ostření ([MF]) a zaostřit ještě před zahájením záznamu.

Upozornění

■ Poznámky k objektivu

Dávejte pozor, abyste objektiv neupustili nebo s ním někde neuhodili. Při manipulaci s objektivem také nepoužívejte nadměrnou sílu.

- Budte opatrní, aby vám neupadla brašna s uloženým objektivem, protože silný náraz jej může vážně poškodit. Fotoaparát potom přestane normálně fungovat a může se stát, že s ním nepůjde vůbec fotografovat. Objektiv se může nárazem i zničit.

Pracujete-li s pesticidy nebo jinými prchavými látkami blízko fotoaparátu, dávejte pozor, aby se látka nedostala do kontaktu s objektivem.

- Dostane-li se taková látka na objektiv, může poškodit materiál, z něhož je vyrobený, případně narušit povrchovou úpravu.

S objektivem nemanipulujte, pokud je nasazený na těle fotoaparátu.

- Výrobek nesmí být za žádných okolností ponechán na některém z dále uvedených míst, aby se u něj neprojevily poruchy funkce. – Na přímém slunci nebo v létě na pláži.

• Na místech s vysokou teplotou a vlhkostí nebo tam, kde dochází k náhlým změnám teploty nebo vlhkosti.
  – Na místech, kde je hodně písku, prachu nebo podobných nečistot.
  – V blízkosti otevřeného ohně.
  – Poblíž topných těles, klimatizačních jednotek nebo zvlhčovačů.
  – Na místech, kde by výrobek mohla postříkat voda.
  – Na místech, kde se projevují vibrace.
  – Uvnitř automobilu.

• Obdobné pokyny najdete rovněž v návodu k obsluze digitálního fotoaparátu.

• Jestliže přístroj nebudete delší čas používat, doporučujeme jej uskladnit spolu s přípravkem, který pohlcuje vzdušnou vlhkost (silikagel). Bez použití silikagelu hrozí poškození objektivu korozí. Než jej opět použijete, vyzkoušejte si jeho funkci.
• Objektiv nenechávejte dlouhodobě v kontaktu s pryží a plastovými výrobky.
• Nedotýkejte se kontaktů objektivu. Dostane-li se na kontakty nečistota, může objektiv přestat fungovat.
• Objektiv nerozebírejte a neupravujte.

Na čištění povrchu a optiky objektivu nepoužívejte benzín, alkohol, ředidla a podobné čisticí prostředky.

• Použití ředidel může narušit materiál nebo povrchovou úpravu objektivu.
• Prach a otisky prstů otřete měkkým, suchým hadříkem.
• Nečistoty a prach z kroužku ostření otřete suchou prachovkou.
• Kuchyňské čisticí prostředky a chemicky ošetřené útěrky nepoužívejte.

Řešení problémů

Při zapnutí a vypnutí fotoaparátu je slyšet nějaký zvuk.

- Jde o zvuk pohybu objektivu nebo clony a nejde o závadu.

Technické údaje

VÝMĚNNÝ OBJEKTIV PRO DIGITÁLNÍ FOTOAPARÁT “LUMIX G 20 mm/F1.7 ASPH.”

Ohnisková vzdálenost f=20 mm	(přepočet na kinofi lm: 40 mm)
Typ clony 7lamelová kruhová
Světelnost F1.7
Nejvyšší clonové číslo F16
Konstrukce objektivu 7 členů v 5 kupinách (2 asférické čočky)
Minimální ohnisková vzdálenost 0,2 m až\infty$ (od referenční osy zaostřené vzdálenosti)
Maximální obrazové zvětšení 0,13x (ekvivalent fi Imu 35 mm: 0,25x)
Optický stabilizátor obrazu Není k dispozici
Objímka „Mikro 4/3 (Micro Four Thirds)“
Úhel záběru 57°
Průměr fi Itru 46 mm
Max. průměr	63 mm
Celková délka	Přibližně 25,5 mm (od konce objektivu k základně objímky)
Hmotnost	Přibližně 100 g

• Při použití s fotoaparátem řady LUMIX nelze přepnout v režimu ostření na [AFC] nebo [CAF] v režimu [PRE AF]. (Stav k září 2009) (Dostupné režimy ostření se liší podle použitého fotoaparátu.)

zákaznická linka: + 420 236 032 911

centrální fax: + 420 236 032 411

e-mail: [e-mail]-

nic.com

aktuální info na www.panasonic.cz

Panasonic

Návod na obsluhu

VYMENITEL'NY OBJEKTÍV PRE DIGITÁLNY FOTOAPARÁT

Model H-H020

LUMIX

Pred uvedením do činnosti si, prosím, pozorne prečítajte celý tento návod na obsluhu.

E

M-HH020-CS

Obsah

Informácie pre používatel'ov o likvidácii použitých elektrických a elektronických zariadení (domácnosti)

Starostlivost' o objektív

Kontrola po vybalení zariadenia

• Informácie o pripojení a odpojení objektívu si prečítajte aj v návode na obsluhu fotoaparátu.
  ■ Pripojenie objektívu
• Skontrolujte, či je fotoaparát vypnutý.

1 Otočte zadný kryt objektívu a odnímte ho. Ⓐ: Zadný kryt objektívu

2 Objektív priložte k telu fotoaparátu tak, aby sa červené označenia uchytenia objektívu Ⓑ na tele fotoaparátu a objektíve nachádzali oproti sebe, a otočte objektív v smere šípky tak, aby ste počuli cvaknutie.

• Pri pripájaní objektívu dávajte pozor, aby ste nestlačili tlačidlo na uvoľnenie objektívu.
• Pri pripájaní objektívu dávajte pozor, aby objektív smeroval kolmo na telo fotoaparátu.

- Skontrolujte, či je fotoaparát vypnutý.

• Na objektív nasadte zadný kryt objektívu, aby sa nepoškrabali kontakty na uchytení objektívu.
• Ked'k fotoaparátu nie je pripojený objektív, vždy nasad'te kryt fotoaparátu, aby sa do fotoaparátu nedostali nečistoty a prach.

3 Kontakty na uchytení objektívu
4 Označenie uchytenia objektívu

Ked' v blízkosti fotoaparátu používate prostriedky proti hmyzu a iné prchavé látky, dbajte na to, aby sa nedostali na objektív.

• Nedotýkajte sa kontaktov na uchytení objektívu. Mohlo by dôjst' k poškodeniu objektívu.
• Objektív nerozoberajte ani neupravujte.

• Pri použití objektívu s digitálym fotoaparátom LUMIX nie je v režime zaostrovanie možné nastavenie na [AFC] a v položke [PRE AF] (automatické predzaostrenie) nie je možné nastavenie [C:AF]. (Platné v septembri 2009.) (Dostupné režimy zaostrovania sa môžu líšiť v závislosti od fotoaparátu.)
