Typ produktu	Multifunkční laserová tiskárna (tisk, kopírování, skenování, fax)
Technologie tisku	Laser
Rychlost tisku (černobílá)	Až 24 str./min
Rozlišení tisku	600 x 600 dpi
Rychlost kopírování	Až 24 kop./min
Rozlišení skenování	Až 9600 x 9600 dpi (interpolované)
Rychlost faxu	33,6 kbps
Kapacita vstupního zásobníku	250 listů (standardní zásobník)
Kapacita výstupního zásobníku	100 listů
Podporované velikosti médií	A4, A5, Letter, Legal, Executive
Rozměry (Š x H x V)	420 x 380 x 420 mm
Hmotnost	12 kg
Napájení	AC 220-240 V, 50/60 Hz
Spotřeba energie (aktivní)	Přibližně 450 W
Spotřeba energie (pohotovostní)	Přibližně 10 W
Konektivita	USB 2.0, Ethernet
Údržba	Čistěte vnější povrch měkkým suchým hadříkem; používejte originální tonery a fotoválce Panasonic
Bezpečnostní opatření	Nevystavujte vlhkosti; před čištěním odpojte ze sítě; používejte pouze doporučený zdroj napájení
Náhradní díly a opravitelnost	Náhradní tonerová kazeta, fotoválec a fixační jednotka jsou k dispozici; uživatelsky vyměnitelné
Obecné informace	Vhodné pro malou kancelář nebo domácí použití; podporuje velikosti papíru až do formátu Legal

Často kladené otázky - KX-MB783EX PANASONIC

Jak nainstalovat tonerovou kazetu do Panasonic KX-MB783EX?

Otevřete přední kryt, vyjměte novou tonerovou kazetu z obalu, jemně s ní zatřeste do stran, poté ji zasuňte do slotu, dokud nezaklapne. Bezpečně zavřete kryt.

Co dělat, když tiskárna zobrazí 'Zaseknutí papíru'?

Otevřete zadní přístupová dvířka a všechny zásobníky papíru. Jemně vytáhněte zaseknutý papír ve směru papírové dráhy. Vyvarujte se trhání papíru. Zavřete všechna dvířka a stisknutím 'OK' obnovte tisk.

Jak připojit KX-MB783EX k počítači?

Použijte USB kabel (USB 2.0 nebo vyšší) k připojení tiskárny k počítači. Alternativně se připojte pomocí Ethernetu pro síťový tisk. Nainstalujte ovladače z přiloženého CD nebo si je stáhněte z webu podpory Panasonic.

Tiskárna nepodává papír; co mohu zkontrolovat?

Zkontrolujte, zda není zásobník papíru přeplněný a zda jsou vodítka papíru správně nastavena. Zkontrolujte, zda v zásobníku nejsou zbytky roztrhaného papíru. Také se ujistěte, že papír není zkroucený nebo vlhký.

Jak naskenovat dokument pomocí Panasonic KX-MB783EX?

Položte dokument potištěnou stranou dolů na sklo skeneru nebo do automatického podavače dokumentů (ADF). Stiskněte tlačítko 'Scan' na ovládacím panelu, vyberte cíl (např. e-mail nebo PC) a potvrďte.

Jaký typ tonerové kazety používá KX-MB783EX?

Používá Panasonic KX-FA430 nebo kompatibilní tonerovou kazetu. Pro nejlepší výsledky používejte originální kazety Panasonic.

Jak vyčistit vnější povrch tiskárny?

Vypněte tiskárnu a odpojte ji ze sítě. Použijte měkký hadřík nepouštějící vlákna mírně navlhčený vodou k otření vnějšího povrchu. Nepoužívejte alkohol ani agresivní chemikálie. Nechte zcela uschnout před opětovným připojením.

Proč jsou mé vytištěné stránky rozmazané?

Rozmazání může být způsobeno poškozenou tonerovou kazetou nebo znečištěnou fixační jednotkou. Zkuste vyměnit tonerovou kazetu. Pokud problém přetrvává, vyčistěte fixační válec podle pokynů v návodu.

Jak odeslat fax z KX-MB783EX?

Vložte dokument potištěnou stranou dolů do ADF nebo na sklo skeneru. Stiskněte 'Fax', zadejte faxové číslo příjemce, poté stiskněte 'Start'. Ujistěte se, že je telefonní linka správně připojena.

Tiskárna zobrazuje 'Vyměňte fotoválec'; co to znamená?

Fotoválec dosáhl konce své životnosti. Zakoupěte náhradní fotoválec (např. Panasonic KX-FAD430) a nainstalujte jej podle návodu. V případě potřeby vynulujte počítadlo fotoválce.

NÁVOD K OBSLUZE KX-MB783EX PANASONIC

Multifunkční tiskárna

Model č. KX-MB263HX

KX-MB773EX

KX-MB783EX

NEPŘIPOJUJTE kabel USB, dokud nebudete vyzváni softwarem Multi-Function Station (Disk CD-ROM).

1

• Tato jednotka je kompatibilní s funkcí ID volajícího. Chcete-li tuto funkci používat, musíte se přihlásit k odběru příslušné služby u svého poskytovatele služeb.
• Tento model je určen k použití v České republice, Maďarsku a na Slovensku v závislosti na funkci pro nastavení umístění. Výchozí nastavení je Česko. Pro změnu nastavení umístění viz strana 52 (funkce #114).

Děkujeme, že jste si zakoupili multifunkční tiskárnu značky Panasonic.

Jako jazyk lze zvolit češtinu, maďarštinu, slovenštinu nebo angličtinu.

Údaje a hlášení na displeji se budou zobrazovat ve zvoleném jazyce. Výchozí nastavení je Čeština. Chcete-li toto nastavení změnit, použijte funkci #110: strana 52.

Tento model je určen k použití v České republice, Maďarsku a na Slovensku v závislosti na funkci pro nastavení umístění (pouze model KX-MB773/KX-MB783).

Výchozí nastavení je Česko. Pro změnu nastavení umístění viz strana 52 (funkce #114).

Poznámka:

• Přípona v čísle modelu bude v těchto pokynech vypuštěna.
• Většina hodnot uvedených v tomto návodu k obsluze je založena na modelu KX-MB263.

Ochranné známky:

• Microsoft, Windows, Windows Vista, Internet Explorer a PowerPoint jsou registrované ochranné známky nebo ochranné známky společnosti Microsoft Corporation v USA a v dalších zemích.
• Pentium je buď registrovaná obchodní značka, nebo obchodní značka společnosti Intel Corporation v USA a v dalších zemích.
• Kopie obrazovek byly přetištěny se svolením společnosti Microsoft Corporation.
• Adobe a Reader jsou registrované ochranné známky společnosti Adobe Systems Incorporated v USA a jiných zemích.
• Avery je registrovaná ochranná známka společnosti Avery Dennison Corporation.
• XEROX je registrovaná ochranná známka společnosti Xerox Corporation.
• Všechny ostatní zde používané obchodní značky jsou majetkem příslušných vlastníků.

Autorské právo:

- Autorská práva k tomuto materiálu vlastní společnost Panasonic Communications Co., Ltd. a lze jej reprodukovat pouze pro interní použití. Všechny jiné reprodukce, ať celku nebo části, jsou bez písemného souhlasu společnosti Panasonic Communications Co., Ltd. zakázány.

© 2007 Panasonic Communications Co., Ltd. Všechna práva vyhrazena.

Zásady pro zajištění nejvyššího výkonu

Zásobník s tonerem a jednotka fotoválce

- Při výměně kazety s tonerem nebo jednotky fotoválce zabraňte, aby se do kontaktu s fotoválcem dostal prach, voda nebo jiné tekutiny. Mohlo by dojít k ovlivnění kvality tisku.

- Pro optimální výkon se doporučují originální zásobníky s tonerem a jednotky fotoválců společnosti Panasonic. Neneseme zodpovědnost za potíže způsobené zásobníky s tonerem nebo jednotkami fotoválců, které nepocházejí od společnosti Panasonic:

- Poškození zařízení

– Nízká kvalita tisku

– Nesprávný provoz

Zásobník s tonerem

- Neponechávejte zásobníky s tonerem po delší dobu mimo ochranný obal. Tím by se zkrátila životnost toneru.

Jednotka fotoválce

- Před zahájením instalace jednotky fotoválce si přečtěte pokyny zde: strana 9. Poté otevřete ochranný obal jednotky fotoválce. Jednotka fotoválce obsahuje válec citlivý na světlo. Vystavením světlu se válec může poškodit. Po otevření ochranného obalu dodržujte následující pokyny:

– Nevystavujte jednotku fotoválce na světle déle než 5 minut.

- Nedotýkejte se povrchu černého válce a dbejte na to, aby nedošlo k jeho poškrábání.

– Nepokládejte jednotku fotoválce do blízkosti prachu a špíny nebo na místa s vysokou vlhkostí.

- Nevystavujte jednotku fotoválce přímému slunečnímu záření.

- Chcete-li prodloužit provozní životnost jednotky fotoválce, jednotka by se neměla vypínat bezprostředně po dokončení tisku. Napájení stroje ponechejte zapnuté minimálně 30 minut po dokončení tisku.

Umístění

- Pokud se chcete vyhnout nesprávnému fungování zařízení, neumístujte je do blízkosti takových zařízení, jako jsou například televizory nebo reproduktory, které vytvářejí intenzivní magnetické pole.

Statická elektrina

- Aby nedošlo k poškození konektorů rozhraní nebo jiných elektrických součástí zařízení statickou elektrinou, dotkněte se nejprve uzemněného kovového objektu.

Prostředí

- Neumisťujte zařízení v dosahu zařízení vytvářejících elektrický šum, jako jsou zářivky a motory.

- Zařízení je třeba chránit před prachem, vysokou teplotou a vibracemi.

- Zařízení by nemělo být vystaveno přímému slunečnímu záření.

- Nepokládejte na zařízení těžké předměty. Pokud nebudete zařízení delší dobu používat, odpojte je od zásuvky.

- Jednotka by měla být umístěna dál od všech tepelných zdrojů, jako jsou radiátory, kuchyňské trouby atd. Také ji nedávejte do vlhkého sklepa.

- Při tiskovém procesu se pro fixaci toneru na stránce používá vysoká teplota. Za normálních provozních podmínek je možno v průběhu tisku nebo krátce po jeho ukončení cítit mírný zápach z fixační jednotky. Z tohoto důvodu musí být zařízení nainstalováno na místo s dobrým odvětráváním.

- Neumisťujte žádné předměty do vzdálenosti 10 cm od pravé, levé a zadní strany zařízení.

- Nezakrývejte výřezy nebo otvory na zařízení. Větrací otvory pro odvětrávání vzduchu pravidelně kontrolujte a nahromaděný prach odstraňujte vysavačem (①).

- Otřete vnější povrch zařízení měkkou látkou. Nepoužívejte benzín, ředidlo ani žádný čisticí prášek.

1. Úvod a instalace

Příslušenství

1.1 Dodávané příslušenství 6 1.2 Informace o příslušenství....7

Rozložení ovládacích prvků

1.3 Popisy tlačítek .... 7 1.4 Přehled .... 8

Instalace

1.5 Zásobník s tonerem a jednotka fotoválce ...... 9 1.6 Výstupní zásobník .... 12 1.7 Záznamový papír .... 14 1.8 Mikrotelefon (pouze model KX-MB773/KX-MB783) .... 15

2. Příprava

Připojení a nastavení

2.1 Připojení .... 17 2.2 Režim volby (pouze model KX-MB773/KX-MB783) .... 18 2.3 Volba režimu provozu (Skenování/Kopírování) (Fax: pouze model KX-MB773/KX-MB783) ...... 18

Požadavky na dokumenty

2.4 Nastavení originálu .... 19

Help (Nápověda)

2.5 Funkce nápovědy (pouze model KX-MB773/KX-MB783) ...... 20

Hlasitost

2.6 Úprava hlasitosti (pouze model KX-MB773/KX-MB783) .... 21

Úvodní programování

2.7 Datum a čas (pouze model KX-MB773/KX-MB783) .... 21 2.8 Vaše logo (pouze model KX-MB773/KX-MB783) ..... 22 2.9 Vaše faxové číslo (pouze model KX-MB773/KX-MB783) .... 22 2.10 Konfigurace zařízení pro přístup do sítě LAN (pouze model KX-MB783) .... 23 2.11 Instalace Multi-Function Station .... 24 2.12 Spuštění Multi-Function Station .... 26

3. Tiskárna

Tiskárna

3.1 Tisk v aplikacích systému Windows.... 27

4. Skener

Skener

4.1 Skenování ze zařízení (Push Scan) 29 4.2 Skenování z počítače (Pull Scan)....31

5. Kopírka

Kopie

5.1 Zhotovení kopie 32 5.2 Další funkce pro kopírování 33

6. Telefon (pouze model KX-MB773/KX-MB783)

Automatická volba čísla

6.1 Uložení položek pro použití funkce rychlé volby nebo navigačního adresáře .....37

6.2 Uskutečnění telefonního hovoru pomocí funkce rychlé volby nebo navigačního adresáře....37

7. Fax (pouze model KX-MB773/KX-MB783)

Odesílání faxů

7.1 Ruční odesílání faxů 39 7.2 Odeslání faxu pomocí funkce rychlé volby nebo navigačního adresáře 40 7.3 Přenos hromadného rozesílání 41 7.4 Odeslání dokumentu počítače jako faxové zprávy z počítače 42

Příjem faxu

7.5 Volba způsobu použití faxu 43 7.6 Automatický příjem faxů – režim automatického příjmu je zapnutý 44 7.7 Ruční příjem faxů – režim automatického příjmu je vypnutý 44 7.8 Použití zařízení se záznamníkem 46 7.9 Vyžádaný příjem (získání faxu umístěného na jiném faxovém přístroji) 46 7.10 Filtr nevyžádaných faxů (zabraňuje příjmu faxu, o který nemáte zájem) 47 7.11 Příjem faxu do počítače 48

8. ID volajícího (pouze model KX-MB773/KX-MB783)

ID volajícího

8.1 Služba ID volajícího 49 8.2 Zobrazení a volba pomocí informací o volajícím 49 8.3 Úprava telefonního čísla volajícího před zpětným voláním nebo uložením 49 8.4 Vymazání informací o volajícím 50 8.5 Uložení informací o volajícím 50

9. Programovatelné funkce

Přehled funkcí

9.1 Programování 51 9.2 Základní funkce 52 9.3 Funkce faxu (pouze model KX-MB773/KX-MB783) 55 9.4 Funkce kopírování 58 9.5 Funkce tisku z počítače 58 9.6 Funkce skenování 59 9.7 Funkce sítě LAN (pouze model KX-MB783) 60 9.8 Síťové funkce (KX-MB783, pouze připojení pomocí sítě LAN) 61

10. Užitečné informace

Užitečné informace

10.1 Zadávání znaků (pouze model KX-MB773/KX-MB783) 62 10.2 Stav zařízení 63 10.3 Zrušení operace 63

11. Help (Nápověda)

Chybové zprávy

11.1 Chybové zprávy – Hlášení (pouze model KX-MB773/KX-MB783) 65

11.2 Chybové zprávy – Displej 66

Řešení potíží

11.3 Když funkce nepracuje správně....68

12. Uvíznutí papíru

Uvíznutí

12.1 Uvíznutí záznamového papíru 75

12.2 Uvíznutí dokumentu (automatický podavač dokumentu) (pouze model KX-MB773/KX-MB783) ..80

13. Čištění

Čištění

13.1 Čištění bílých desek a skla....81

13.2 Čištění válečků podavače dokumentu (pouze model KX-MB773/KX-MB783)....84

14. Obecné informace

Tištěná hlášení

14.1 Referenční seznamy a hlášení 85

Technické údaje

14.2 Technické údaje 85

Autorská práva

14.3 Informace o autorských právech a licencích (pouze model KX-MB783) 88

15. Rejstřík

15.1 Rejstřík....95

1.1 Dodávané příslušenství

① Napájecí kabel

② Disk CD-ROM

③ Jednotka fotoválce

④ První zásobník s tonerem *1

⑤ Pokyny pro obsluhu (pouze anglicky)

⑥ Rychlý průvodce

⑦ Průvodce pro rychlou instalaci

⑧ Pouze model KX-MB773/KX-MB783 Telefonní kabel

⑨ Pouze model KX-MB773/KX-MB783 Mikrotelefon

⑩ Pouze model KX-MB773/KX-MB783 Kabel mikrotelefonu

⑪ Pouze model KX-MB773/KX-MB783 Kolébka mikrotelefonu

*1 Vytiskne přibližně 500 stránek formátu A4 při pokrytí 5 % (strana 87).

Poznámka:

- Původní krabici a balicí materiál si uchovejte pro případnou další přepravu zařízení.

1.2 Informace o příslušenství

Pokud má zařízení správně fungovat, používejte zásobník s tonerem a jednotku fotoválce společnosti Panasonic. Technické údaje najdete zde: strana 87.

1.2.1 Dostupné příslušenství

– Náhradní zásobník s tonerem *1

• Model č. (díl č.): KX-FAT92E

– Náhradní jednotka fotoválce

- Model č. (díl č.): KX-FAD93E

*1 S modelem KX-FAT92E lze vytisknout asi 2 000 stránek papíru formátu A4.

1.3 Popisy tlačítek

* Malý otvor na levé straně LCD displeje slouží pro pípání (pouze model KX-MB263).

* Na obrázku je model KX-MB773/KX-MB783.

① [COPY]

- Slouží k přepnutí do režimu kopírování (strana 18, 32).

② [SCAN]

- Slouží k přepnutí do režimu skenování (strana 18, 29).

③ [COLLATE]

- Slouží k inicializaci průvodce adresáře (strana 37, 41).

④ [CONTRAST]

• Umožňuje volbu kontrastu (strana 32, 39).

⑤ [RESOLUTION]

- Umožňuje volbu rozlišení (strana 32, 39).

⑥ [ZOOM]

- Slouží ke zvětšení nebo zmenšení dokumentu při kopírování (strana 33).

- Uložení skenovaného dokumentu do paměti a jeho následné odeslání (strana 40).

⑦ [PAGE LAYOUT]

- Zhotovení rychlé kopie ID, plakátu nebo N v 1 (strana 34).

8 [SET]

- Umožňuje uložení nastavení při programování.

⑨ [MENU]

- Zahájení nebo ukončení programování.

10 【CALLER ID】(Pouze model KX-MB773/KX-MB783)

- Použití funkcí ID volajícího (strana 49).

- Změna způsobu zobrazení informací o volajícím (strana 49).

- Opakovaná volba posledního čísla. Pokud je linka obsazena při volbě telefonního hovoru pomocí tlačítka [MONITOR] nebo při použití faxu, zařízení číslo opakovaně automaticky navolí dvakrát a vícekrát.

- Umožňuje vložení pauzy během volby.

12 [STOP]

- Zastavení operace nebo zrušení programování.

• Vymazání znaku nebo čísla.

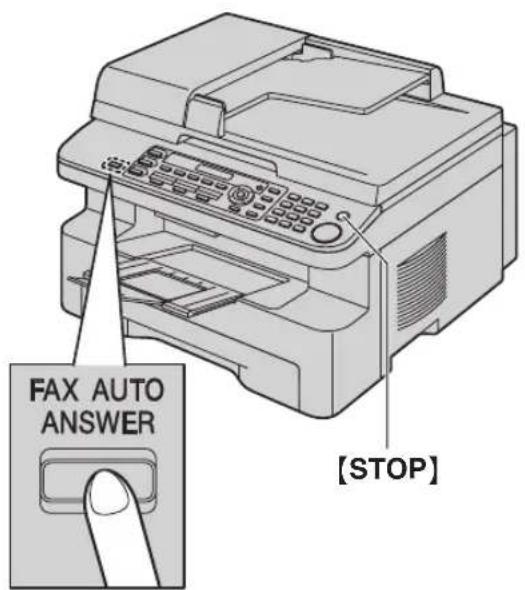

- Slouží k zapnutí a vypnutí nastavení automatického příjmu (strana 44).

- Slouží k ručnímu nastavení zařízení do režimu nízké spotřeby energie.

- Slouží k přepnutí do režimu faxování (strana 18, 39).

15 【BROADCAST】(Pouze model KX-MB773/KX-MB783)

- Slouží k přenosu dokumentu na více zařízení (strana 41).

16 【MANUAL BROAD】(Pouze model KX-MB773/KX-MB783)

- Umožňuje ruční přenos dokumentu na více zařízení (strana 41).

⑰ Tlačítka předvolby (pouze model KX-MB773/KX-MB783)

- Slouží k použití funkce pro rychlou volbu (strana 37, 40).

18 Tlačítko navigátoru

- Umožňuje zvolit požadovaná nastavení během skenování nebo kopírování (strana 29, 32).

- Umožňuje upravit hlasitost (pouze model KX-MB773/KX-MB783) (strana 21).

- Umožňuje hledání uložené položky (pouze model KX-MB773/KX-MB783) (strana 40).

- Umožňuje volbu stanic 4–6 pomocí funkce pro rychlou volbu (strana 37, 40).

20 [MONITOR] (Pouze model KX-MB773/KX-MB783)

- Umožňuje inicializaci volby čísla. Stisknete-li během přijímání hovoru tlačítko [MONITOR], budete slyšet volajícího, ale volající nebude slyšet vás.

- Přístup ke speciálním telefonním službám nebo přenos hovorů z externího telefonu.

22 【TONE】(Pouze model KX-MB773/KX-MB783)

- Umožňuje dočasné vypnutí režimu pulzní volby a zapnutí tónové volby během volby v případě, že linka disponuje funkcemi pulzní volby.

23【START】

- Umožňuje kopírování dokumentu (strana 32).

- Umožňuje skenování dokumentu (strana 29).

- Odeslání nebo přijetí faxu (pouze model KX-MB773/KX-MB783) (strana 39, 44).

1.4 Přehled

1.4.1 Čelní pohled

① Horní kryt ② Kryt automatického podavače dokumentu (ADF) ③ Vodítka dokumentu ④ Kryt dokumentu ⑤ Výstupní zásobník ⑥ Uvolňovací páčka horního krytu ⑦ Vstup dokumentů ⑧ Vstupní zásobník papíru ⑨ Výstup záznamového papíru ⑩ Výstup dokumentu

1.4.2 Zadní pohled

① Vodítka záznamového papíru ② Reproduktor (pouze model KX-MB773/KX-MB783) ③ Mikrotelefon (pouze model KX-MB773/KX-MB783) ④ Síťová zásuvka ⑤ Vstupní zásobník pro ruční podávání (zadní kryt) ⑥ Externí telefonní konektor (pouze model KX-MB773/KX-MB783) ⑦ Konektor telefonního kabelu (pouze model KX-MB773/KX-MB783) ⑧ Konektor rozhraní USB ⑨ LED (pouze model KX-MB783) ⑩ Konektor rozhraní sítě LAN (pouze model KX-MB783)

Odebrání přepravní pásky

Odeberte přepravní pásku (①).

- Umístění ochranných pásek pro převoz se může bez předchozího upozornění změnit.

1.5 Zásobník s tonerem a jednotka fotoválce

Dodaný zásobník s tonerem je prvním zásobníkem s tonerem.

Pozor:

• Před zahájením instalace si přečtěte následující pokyny. Poté otevřete ochranný obal jednotky fotoválce. Jednotka fotoválce obsahuje válec citlivý na světlo. Vystavením světlu se válec může poškodit. Po otevření ochranného obalu dodržujte následující pokyny: – Nevystavujte jednotku fotoválce na světle déle než 5 minut. – Nedotýkejte se povrchu černého válce a dbejte na to, aby nedošlo k jeho poškrábání. – Nepokládejte jednotku fotoválce do blízkosti prachu a špíny nebo na místa s vysokou vlhkostí. – Nevystavujte jednotku fotoválce přímému slunečnímu záření.

- V případě použití zásobníku s tonerem a jednotky fotoválce od jiného výrobce než Panasonic, neneseme odpovědnost za případné poškození zařízení nebo snížení kvality tisku.

- Neponechávejte zásobníky s tonerem po delší dobu mimo ochranný obal. Tím by se zkrátila životnost toneru.

- Nepřidávejte toner do zásobníku s tonerem.

1 Před otevřením ochranného obalu nového zásobníku s tonerem zásobník nejméně pětkrát protřepejte ve svislém směru.

2 Vyjměte zásobník s tonerem a jednotku fotoválce z ochranných obalů. Odlepte ze zásobníku s tonerem pečeť (①).

- Nedotýkejte se povrchu černého válce a dbejte na to, aby nedošlo k jeho poškrábání (②).

3 Umístěte zásobník s tonerem (③) svisle do jednotky fotoválce (④).

4 Za přiměřeného tlaku směrem dolů otáčejte zelenými páčkami (⑤) po stranách kazety s tonerem.

5 Zkontrolujte, zda trojúhelníky (⑥) lícují, aby byl zásobník s tonerem instalován správně.

6 Zvedněte páčku k uvolnění horního krytu (⑦) a otevřete horní kryt (⑧).

• Nedotýkejte se přenosového válce (⑨).
• Pokud je spodní sklo (10) znečištěné, otřete je měkkou suchou látkou.

7 Nainstalujte válec a zásobník s tonerem (⑪) a držte je přitom za úchyty.

- Trojúhelníky (12) spolu musejí lícovat, aby byla jednotka fotoválce a toneru nainstalována správně.

8 Zavřete horní kryt, dokud se neuzamkne.

- Aby nedošlo k poranění, nestrkejte ruce pod horní kryt.

Výměna zásobníku s tonerem a jednotky fotoválce

Pokud se na displeji zobrazí následující informace, vyměňte zásobník s tonerem.

MALO TONERU

DOSEL TONER

- Stav válce lze zjistit vytištěním zkušební stránky (strana 85); informace o životnosti válce naleznete zde: strana 87. Pokud je tisk stále nekvalitní nebo se na displeji zobrazuje hlášení "VYMENTE VÁLEC", vyměňte zásobník s tonerem a jednotku fotoválce.

- Má-li zařízení správně fungovat, používejte zásobník s tonerem (Model č. KX-FAT92E) a jednotku fotoválce (Model č. KX-FAD93E) od společnosti Panasonic. Informace o příslušenství: strana 7.

- Aby byla zachována kvalita tisku a životnost zařízení co nejdéle, doporučujeme při výměně zásobníku s tonerem nebo

jednotky fotoválce vyčistit otvory (strana 3) a vnitřní části zařízení (strana 81, 84).

Likvidace odpadového materiálu

Odpadový materiál zlikvidujte v souladu se všemi příslušnými místními platnými předpisy.

Funkce úspory toneru

Chcete-li snížit spotřebu toneru, zapněte funkci úspory toneru (funkce #482: strana 54). Životnost zásobníku s tonerem se pak prodlouží přibližně o 40 %. Tato funkce může snížit kvalitu tisku.

1.6 Výstupní zásobník

Lehce táhněte nástavec výstupního zásobníku (①) směrem dopředu, dokud nezapadne na své místo, a poté zatlačením otevřete střední část nástavce (②).

• Neumísťujte zařízení na místa, kde by lidé do výstupního zásobníku vráželi.
• Výstupní zásobník pojme přibližně 150 listů potištěného papíru. Odeberte potištěný papír dříve, než se výstupní zásobník naplní.

Nasazení horní části nástavce (je-li horní část nástavce oddělena)

1. Když je horní část nástavce v otevřené poloze, zasuňte závlačku (①) do levého otvoru (②) v nástavci.

1. Druhou závlačku (③) vsuňte zespodu do pravého otvoru (④) v nástavci, dokud nezapadne na své místo.

Je-li nástavec oddělen

1. Vyrovnejte nástavec (①) s levou stranou výstupní přihrádky. Ujistěte se, že trojúhelníky (②) jsou u sebe, aby nástavec byl správně upevněn.

1. Zaklapněte nástavec (③) do jednotky zatlačením jeho pravé strany dolů.

Jednotka vstupního zásobníku papíru může obsahovat:

• maximálně 250 listů papíru s gramáží 60 g/m² až 75 g/m².
• maximálně 230 listů papíru s gramáží 80 g/m².
• maximálně 200 listů papíru s gramáží 90 g/m².
• Informace o záznamovém papíru naleznete zde: strana 86.
• Zařízení je při výchozím nastavení nastaveno pro tisk na formát papíru A4. Chcete-li použít formát letter nebo legal, změňte nastavení (funkce #380, strana 53).

1 Táhněte za vstupní zásobník (①), dokud nezapadne na místo, potom jej úplně vytáhněte a přitom zvedejte přední část zásobníku.

2 Před založením stohu papíru papír prolistujte, abyste předešli jeho uvíznutí.

3 Založte papír tiskovou stranou nahoru ②).

Důležité:

- Zatlačte a uzamkněte desku (③) ve vstupním zásobníku papíru, pokud je zvednutý.

4 Nastavte vodítka záznamového papíru. Stiskněte přední stranu vodítka záznamového papíru ④) a vysuňte je tak, aby bylo vyrovnáno se značkou velikosti papíru.

Stiskněte pravou stranu vodítka záznamového papíru (⑤), poté je vysuňte tak, aby byla nastavena šířka záznamového papíru.

- Ujistěte se, že je záznamový papír pod mezní značkou papíru (6) a že papír není založen nad dorazy (7).

5 Zasuňte vstupní zásobník papíru do zařízení a při tom zvedejte přední část zásobníku. Pak jej úplně zatlačte do zařízení.

• Pokud papír není založen správně, nastavte znovu vodítka papíru, jinak by mohlo dojít k uvíznutí papíru.
• Pokud se vstupní zásobník papíru nezavře, deska ve vstupním zásobníku papíru se může zvednout. Zatlačte na papír a zkontrolujte, zda leží ve vstupním zásobníku papíru rovně.

Pozor při manipulaci se vstupním zásobníkem papíru

- Neupusťte vstupní zásobník papíru.

- Při vytahování nebo nasazování držte vstupní zásobník papíru oběma rukama. Vstupní zásobník papíru plně naložený papírem váží přibližně 2 kg.

1 Připojte kabel mikrotelefonu (①).

2 Připojte konektor mikrotelefonu (②).

- Z konektoru mikrotelefonu odstraňte pečeť (je-li zde upevněna).

3 Připevněte poutko (③) a výztuhu (④).

- Při přemísťování zařízení jej držte za úchyty. Nedržte mikrotelefon.

Správně Nesprávně

Odebrání mikrotelefonu

1. Mikrotelefon vytáhněte mírně dopředu (①), poté jej zvedněte ve směru šipky (②) a odstraňte výztuhu.

1. Odstraňte poutko (③), poté odpojte konektor mikrotelefonu (④).

• Zařízení by se mělo používat v blízkosti snadno dostupné napájecí zásuvky.
• Použijte kabel telefonní linky dodaný se zařízením (pouze model KX-MB773/KX-MB783).
• Kabel telefonní linky neprodlužujte (pouze model KX-MB773/KX-MB783).

① Napájecí kabel

- Připojuje se do napájecí zásuvky (220–240 V, 50/60 Hz).

② Telefonní kabel ¹

- Připojuje se do konektoru telefonního kabelu.

③ [EXT] konektor ^*1

- Je možné připojit záznamník nebo externí telefon. Je-li nasazen kryt, sejměte jej.

④ Záznamník (není součástí dodávky) *1

⑤ Sítový směrovač/sítový rozbočovač (není součástí dodávky) ⁴

- Lze připojit také síťově propojené počítače.

⑥ K internetu ⁴

⑦ Kabel LAN (není součástí dodávky) ²

- Z důvodu zajištění souladu s požadavky na omezení emisí používejte jen stíněný kabel LAN (rovný kabel kategorie 5).

*1 Pouze model KX-MB773/KX-MB783

*2 Pouze model KX-MB783

Důležité upozornění týkající se připojení USB

- Kabel USB nepřipojujte, dokud vás k tomu nevyzve software Multi-Function Station (strana 24).

Poznámka:

• Pokud je na stejnou telefonní linku připojeno další zařízení, může toto zařízení nepříznivě ovlivnit připojení tohoto zařízení k telefonní síti (pouze model KX-MB773/KX-MB783).
• Pokud toto zařízení používáte s počítačem a poskytovatel internetu vám dá pokyn k instalaci filtru (⑧), připojte jej následujícím způsobem (pouze model KX-MB773/KX-MB783).

Tento model je určen k použití v České republice, Maďarsku a na Slovensku v závislosti na funkci pro nastavení umístění (pouze model KX-MB773/KX-MB783). Výchozí nastavení je Česko. Pro změnu nastavení umístění viz strana 52 (funkce #114).

2.2 Režim volby (pouze model KX-MB773/KX-MB783)

Pokud nelze provést volbu čísla (strana 39), změňte nastavení podle parametrů telefonní služby.

2 Stisknutím tlačítka [1] nebo [2] zvolte požadované nastavení.

[1] „PULSNÍ“: Určeno pro pulzní volbu. [2] „TÓNOVÁ“ (výchozí): Určeno pro tónovou volbu.

3 [SET] 4 Operaci ukončete stisknutím tlačítka [MENU].

2.3 Volba režimu provozu (Skenování/Kopírování) (Fax: pouze model KX-MB773/KX-MB783)

Požadovaný režim lze zvolit stisknutím jednoho z těchto tlačítek.

* Na obrázku je model KX-MB773/KX-MB783.

• [SCAN]: Tento režim vyberte, pokud zařízení používáte jako skener pro počítač (strana 29).
• [COPY]: Tento režim vyberte, pokud zařízení používáte jako kopírku (strana 32).
• [FAX] (Pouze model KX-MB773/KX-MB783): Tento režim vyberte, pokud zařízení používáte jako fax (strana 39).

Poznámka:

• Výchozím režimem provozu je režim kopírování.
• Je možné změnit výchozí režim provozu (funkce #463: strana 53) a časovač před návratem do výchozího režimu provozu (funkce #464: strana 53) (pouze model KX-MB773/KX-MB783).

2.4 Nastavení originálu

2.4.1 Použití skla skeneru

1 Otevřete kryt dokumentu (①). 2 Položte dokument na sklo skeneru (②), POTIŠTĚNOU STRANOU DOLŮ; levý horní roh dokumentu musí být zarovnán s rohem, na který značka ↓ ukazuje. 3 Zavřete kryt dokumentu.

Poznámka:

• Zkontrolujte, zda v automatickém podavači dokumentů není žádný dokument (pouze model KX-MB773/KX-MB783).
• Umístěte originál na sklo skeneru jemně a nepoužívejte příliš velký tlak, abyste se vyhnuli nesprávnému fungování zařízení.
• Pokud na sklo položíte silnou knihu, kryt dokumentu nezavírejte.
• Inkoust, kapalina na opravy nebo lepidlo v lepeném dokumentu musejí být zaschlé.
• Skutečná plocha skenování je následující: Skutečná plocha skenování • Naskenována bude stínovaná oblast.

2.4.2 Použití automatického podavače dokumentů (pouze model KX-MB773/KX-MB783)

1 Vložte dokument (až 20 stránek) LÍCEM NAHORU do podavače; po vložení zazní jeden zvukový signál. 2 Nastavte rozestupy vodítek dokumentu (①) podle formátu dokumentu.

Poznámka:

• Zkontrolujte, zda na skle skeneru nejsou žádné dokumenty.
• Inkoust, kapalina na opravy nebo lepidlo v lepeném dokumentu musejí být zaschlé.
• Odstraňte svorky, spony a jiné podobné předměty.
• Nenastavujte následující typy dokumentů: (Pomocí skla skeneru dokument okopírujte a místo toho nastavte jeho kopii.)

– chemicky upravený papír, například kopírovací papír s obsahem nebo bez obsahu karbonu, – papír nabitý elektrostatickou elektrinou, - pomačkaný, přehnutý nebo potrhaný papír, – papír s potaženým povrchem, - papír s prosvítajícím obsahem druhé strany (například noviny).

• Celková výška rovně ležících dokumentů musí být menší než 4 mm. Překročí-li dokumenty kapacitu automatického podavače dokumentů, mohou vypadnout nebo způsobit uvíznutí v podavači.
• Chcete-li vložit dokument o šířce menší než 210 mm, doporučujeme originál zkopírovat pomocí skla skeneru na formát A4 nebo Letter. Takto zkopírovaný dokument poté vložte do podavače dokumentů.
• Nevkládejte dokumenty, které nesplňují požadavky na velikost a gramáž. Zhotovte kopii dokumentu pomocí skla skeneru a kopii vložte do podavače dokumentů.
• Dostupný rozměr dokumentu, gramáž dokumentu a skutečná plocha skenování jsou následující:

Minimální rozměr dokumentu

Maximální rozměr dokumentu

Skutečná plocha skenování

• Naskenována bude stínovaná oblast.

Gramáž dokumentu

• Jeden list: 60 g/m² až 75 g/m² • Více listů: 60 g/m² až 75 g/m²

2.5 Funkce nápovědy (pouze model KX-MB773/KX-MB783)

Zařízení obsahuje užitečné informace o následujících tématech, které si lze vytisknout pro referenční účely:

• "ZÁKLADNÍ NASTAV."
• "SEZNAM FUNKCÍ"
• "ADRESÁŘ"
• "PŘÍJEM DOKUMENTU"
• "KOPÍROVÁNÍ"
• "HLÁŠENÍ"
• "ID VOLAJÍCÍHO"

1 Opakovaným stisknutím tlačítka [MENU] zobrazíte zprávu "NÁPOVEDA". 2 Požadovanou položku zobrazíte opakovaným stisknutím tlačítka [◀] nebo [▶]. → [SET] 3 Operaci ukončete stisknutím tlačítka [MENU].

2.6 Úprava hlasitosti (pouze model KX-MB773/KX-MB783)

Důležité:

- Před úpravou hlasitosti nastavte režim provozu na faxování. Pokud je indikátor tlačítka [FAX] vypnutý, zapněte jej stisknutím tlačítka [FAX].

Zařízení musí být nečinné, stiskněte tlačítko [▼] nebo [▲].

- Pokud se ve vstupu dokumentů nachází dokumenty, nelze hlasitost upravit. Zkontrolujte, že ve vstupu nejsou žádné dokumenty.

Vypnutí vyzvánění

Opakovaným stisknutím tlačítka [▼] zobrazíte zprávu "VYP.

VYZVÁNENÍ?". → [SET]

• Zařízení nezazvoní.
• Vyzvánění lze znovu zapnout tlačítkem [▲].

Typ vyzvánění

- K dispozici jsou tři typy vyzvánění (funkce #161, strana 53).

Hlasitost odposlechu

Při použití odposlechu stiskněte tlačítko [▼] nebo [▲].

2.7 Datum a čas (pouze model KX-MB773/KX-MB783)

2 Zadejte aktuální den/měsíc/rok/hodinu/minutu pomocí dvoumístného čísla pro každou část. Opakovaným stisknutím tlačítka [✗] vyberte “AM”, “PM” nebo 24hodinový formát. Příklad: 10. srpna 2007 10:15 PM (12hodinový formát)

1. Stiskněte [1][0] [0][8] [0][7] [1][0] [1][5].

D:10/M:08/R:07

ČAS: 10:15

1. Stisknutím tlačítka [★] vyberte položku "PM".

3 [SET]

4 Operaci ukončete stisknutím tlačítka [MENU].

Poznámka:

• Faxové zařízení na druhé straně vytiskne datum a čas na každou vámi odeslanou stránku podle nastavení data a času na zařízení.
• Po nastavení data a času (pokud je zařízení v režimu kopírování) zařízení stisknutím tlačítka [FAX] přepněte do režimu faxování. Datum a čas zařízení je možné zkontrolovat na displeji.

Oprava chyby

Tlačítky [◀] a [▶] přesuňte kurzor na nesprávné číslo a proveďte opravu.

2.8 Vaše logo (pouze model KX-MB773/KX-MB783)

Lze naprogramovat logo (jméno, název společnosti atd.), které se zobrazuje na horním okraji každé odeslané stránky.

1 [MENU] → [#][1][0][2] → [SET] LOGO= 2 Zadejte své logo, lze použít až 30 znaků (zadávání znaků, viz strana 62). → [SET] 3 Operaci ukončete stisknutím tlačítka [MENU].

Oprava chyby

Tlačítky [◀] nebo [▶] přesuňte kurzor na nesprávný znak a proveďte opravu.

• Všechny znaky vymazete přidržením tlačítka [STOP].

2.9 Vaše faxové číslo (pouze model KX-MB773/KX-MB783)

Můžete naprogramovat, aby se vaše faxové číslo objevilo nahoře na každé odeslané straně.

2 Zadejte své faxové číslo, až 20 číslic.

• Chcete-li zadat znak „+“, stiskněte tlačítko [★].
• Chcete-li zadat mezeru, stiskněte tlačítko [#].
• Chcete-li zadat pomlčku, stiskněte tlačítko [RECALL].
• Číslo vymažte tlačítkem [STOP].

3 [SET]

4 Operaci ukončete stisknutím tlačítka [MENU].

Oprava chyby

Tlačítky [◀] a [▶] přesuňte kurzor na nesprávné číslo a proveďte opravu.

• Všechna čísla vymažete přidržením tlačítka [STOP].

2.10 Konfigurace zařízení pro přístup do sítě LAN (pouze model KX-MB783)

Pomocí počítače v síti LAN můžete tisknout dokumenty, skenovat dokumenty, přijímat faxy nebo odesílat faxy. Chcete-li aktivovat tyto funkce, potřebujete nastavit adresu IP, masku podsítě a výchozí bránu zařízení.

Důležité:

- Při nastavování adresy IP, masky podsítě a výchozí brány se poraďte se svým správcem sítě.

2.10.1 Automatické nastavení pomocí serveru DHCP

Vaše situace:

– Je-li k síti LAN připojeno pouze jedno zařízení.

Spravuje-li váš správce sítě síť pomocí serveru DHCP (Dynamic Host Configuration Protocol), bude zařízení adresa IP (Internet Protocol), maska podsítě a výchozí brána přiřazena automaticky.

1 Po připojení kabelu LAN k zařízení a počítači připojte napájecí kabel.

- Adresa IP, maska podsítě a výchozí brána budou nastaveny automaticky.

2 Nainstalujte software Multi-Function Station na počítač, na kterém ho chcete používat. Podrobné informace naleznete zde: strana 24.

Poznámka:

- Můžete připojit dvě nebo více zařízení a přiřadit jim adresy IP automaticky pomocí serveru DHCP, doporučujeme však přiřadit statické adresy IP pro každé zařízení ručně, abyste se vyhnuli zbytečným potížím.

2.10.2 Ruční nastavení

Vaše situace:

– Váš správce sítě síť nespravuje pomocí serveru DHCP.

– Jsou-li k síti LAN připojena dvě nebo více zařízení.

Adresu IP, masku podsítě a výchozí bránu je nutné nastavit ručně.

1 [MENU] → [#][5][0][0]

DHCP =POVOLENO [▼▲]

2 Stisknutím tlačítka [0] vyberte položku “ZAKÁZÁNO” → [SET]

3 Nastavte všechny položky.

Pro adresu IP:

1. Stiskněte tlačítko [5][0][1].

IP ADRESA STISKNETE SET

1. 【SET】 → Zadejte adresu IP zařízení. → 【SET】

Pro masku podsítě:

1. Stiskněte tlačítko [5][0][2].

SUBNET MASKA STISKNETE SET

1. Stiskněte tlačítko [5][0][3].

VYCHOZÍ BRÁNA STISKNETE SET

1. [SET] → Zadejte výchozí bránu sítě. → [SET]

4 Operaci ukončete stisknutím tlačítka [MENU].

5 Nainstalujte software Multi-Function Station na počítač, na kterém ho chcete používat. Podrobné informace naleznete zde: strana 24.

Chcete-li opravit chybu v adrese IP, masce podsítě nebo výchozí bráně

Tlačítky [◀] a [▶] přesuňte kurzor na nesprávné číslo a proveďte opravu.

2.10.3 Nastavení počítače pro příjem faxu počítačem

Musíte vybrat počítač, který bude použitý pro příjem faxů.

- Nejprve se ujistěte, že je nastavení PC faxu ZAPNUTO (funkce #442: strana 57).

1 [MENU] → [#][4][4][3] → [SET]

2 Požadovaný počítač vyberte opakovaným stisknutím tlačítka [▼] nebo [▲]. → [SET]

3 Operaci ukončete stisknutím tlačítka [MENU].

Poznámka:

- Pokud zařízení není připojeno k síti LAN, je jako počítač pro příjem faxů přiřazen počítač, který je připojený k zařízení pomocí rozhraní USB.

- Pro snadný výběr požadovaného počítače nejprve změňte název počítače (strana 26).

2.11.1 Požadované počítačové prostředí

Software Multi-Function Station společnosti Panasonic umožňuje, aby přístroj využíval následující funkce:

– tisk na obyčejný papír a štítky, - skenování dokumentů a převod obrazů na text pomocí aplikace OCR Readiris, – skenování pomocí dalších aplikací pro systém Microsoft® Windows®, které podporují skenování metodou TWAIN, - ukládání, upravování a odstraňování položek v adresářích pomocí počítače (pouze model KX-MB773/KX-MB783), – programování funkcí pomocí počítače, - odesílání a přijímání faxových dokumentů pomocí počítače (pouze model KX-MB773/KX-MB783).

K používání Multi-Function Station v počítači je zapotřebí:

Operační systém:

Operační systém Windows 98/Windows Me/Windows 2000/Windows XP/Windows Vista™

Procesor:

Windows 98: Pentium® 90 MHz nebo rychlejší

Windows Me: Pentium 150 MHz nebo rychlejší

Windows 2000: Pentium 166 MHz nebo rychlejší

Windows XP: Pentium 300 MHz nebo rychlejší

Windows 98: 24 MB (doporučuje se 32 MB nebo více)

Windows Me: 32 MB (doporučuje se 64 MB nebo více)

Windows 2000: 64 MB nebo více

Windows XP: 128 MB nebo více

Windows Vista: 512 MB nebo více

Další hardware:

Jednotka CD-ROM

Pevný disk s dostupným místem minimálně 150 MB

Rozhraní USB

Rozhraní LAN (10Base-T/100Base-TX) (pouze model KX-MB783)

Další:

Internet Explorer® 5.0 nebo novější (pouze model KX-MB783)

Varování:

- Pro zajištění neustálé shody s emisními limity:

– používejte pouze stíněný kabel USB.

– používejte pouze stíněný kabel LAN (rovný kabel kategorie 5) (pouze model KX-MB783).

Poznámka:

• Je-li počítač vybaven rozhraním Hi-Speed USB 2.0, musíte používat certifikovaný kabel Hi-Speed USB 2.0.
• Kabel USB není součástí dodávky. Zakupte si USB stíněný kabel s konektory typu A-B.

2.11.2 Instalace Multi-Function Station na počítač

- Software Multi-Function Station (disk CD-ROM) instalujte před připojením zařízení k počítači pomocí kabelu USB. Je-li zařízení připojeno k počítači před instalací Multi-Function Station pomocí kabelu USB, zobrazí se dialogové okno [Průvodce nově rozpoznaným hardwarem]. Klepnutím na tlačítko [Storno] dialog zavřete.

• Kopie obrazovek zobrazené v těchto pokynech jsou určeny pro systém Windows XP a slouží pouze k informativnímu účelu.
• Kopie obrazovek zobrazené v těchto pokynech se v závislosti na používaném produktu mohou od skutečnosti nepatrně lišit.
• Funkce softwaru a vzhled mohou být bez upozornění změněny.

1 Spusťte systém Windows a ukončete všechny ostatní aplikace.

- Uživatelé systémů Windows 2000, Windows XP a Windows Vista musí být pro instalaci Multi-Function Station přihlášeni jako správci.

2 Vložte do jednotky CD-ROM dodaný disk CD-ROM.

• Pokud se zobrazí dialogové okno [Vybrat jazyk], vyberte požadovaný jazyk, který chcete používat s tímto softwarem. Klepněte na tlačítko [OK].
• Pokud nedojde k automatickému spuštění instalace: Klepněte na tlačítko [Start]. Zvolte [Spustit...]. Zadejte „D:\Install“ (kde „D:“ je písmeno jednotky CD-ROM). Klepněte na tlačítko [OK]. (Pokud si nejste jisti, můžete označení jednotky CD-ROM zjistit například pomocí aplikace systému Windows Průzkumník.)

3 [Snadná instalace]

- Spustí se instalace.

4 Po spuštění instalačního programu postupujte podle pokynů na obrazovce. - Aplikace OCR Readiris (strana 30) a Monitor zařízení (strana 63) budou rovněž nainstalovány. 5 Zobrazí se následující dialogové okno [Typ připojení].

Pro USB připojení:

1. [Přímé připojení pomocí kabelu USB.] → [Další]
2. Zobrazí se následující dialogové okno [Připojte zařízení].
3. Připojte zařízení kabelem USB (①) a klepněte na položku [Další].

• Po připojení zařízení k počítači bude automaticky zjištěn název modelu.
• Podle potřeby je možné název zařízení změnit.
• Klepněte na položku [Instalovat] a postupujte podle pokynů na obrazovce.

- Soubory budou zkopírovány do počítače.

Pro připojení pomocí sítě LAN (pouze model KX-MB783):

1. [Připojení prostřednictvím sítě.] → [Další]

- Zobrazí se následující dialogové okno [Vyberte síťové zařízení].

1. Zaškrtněte [Vybrat v seznamu vyhledaných] a vyberte zařízení ze seznamu.

- Není-li název požadovaného zařízení v seznamu a zařízení nebyla přiřazena adresa IP, zaškrtněte [Přímé zadání] a zadejte adresu IP.

1. [Další]

- Podle potřeby je možné název zařízení změnit.

1. Klepněte na položku [Instalovat] a postupujte podle pokynů na obrazovce.

- Soubory budou zkopírovány do počítače.

Důležité upozornění

Pokud používáte operační systém Windows XP nebo Windows Vista, po připojení zařízení pomocí USB kabelu se může objevit hlášení. To je obvyklé a software nezpůsobí žádné potíže s operačním systémem. Můžete bez problémů pokračovat v instalaci. Je zobrazen tento typ hlášení:

• Pro uživatele Windows XP

„Software instalovaný pro tento hardware neprošel testem pro získání loga systému Windows a nebyla tak ověřena kompatibilita se systémem Windows XP.“

• Pro uživatele Windows Vista

„Chcete nainstalovat software pro toto zařízení?“

Prohlížení nebo instalace pokynů pro obsluhu na disku CD-ROM

1. Spusťte Windows a vložte do jednotky CD-ROM dodaný disk CD-ROM.
2. Klepněte na [Pokyny pro obsluhu] a postupujte podle pokynů na obrazovce pro prohlížení nebo instalaci pokynů k obsluze ve formátu PDF.

- K jejich prohlížení je třeba Adobe® Reader®.

Poznámka:

- Pokud se během instalace Multi-Function Station zobrazí výzva ke vložení disku CD-ROM pro operační systém, vložte jej do jednotky CD-ROM.

- Pokud si nainstalujete návod k obsluze, můžete si jej kdykoliv zobrazit z [?] ve spouštěcím programu multifunkční stanice.

Použití jiného zařízení s počítačem

Pro každé zařízení musí být následujícím způsobem přidán ovladač tiskárny.

[Start] → [Všechny programy] nebo [Programy] → [Panasonic] → název zařízení → [Přidat ovladač tiskárny].

Dále postupujte podle pokynů na obrazovce.

Poznámka:

- K jednomu počítači nelze současně připojit více než jedno zařízení.

Úprava softwaru

Součásti, které chcete instalovat, lze vybrat kdykoli po instalaci. Uživatelé systému Windows 2000, Windows XP a Windows Vista se musí před úpravou Multi-Function Station přihlásit jako správci.

1. Spusťte Windows a vložte do jednotky CD-ROM dodaný disk CD-ROM.
2. [Start] → [Všechny programy] nebo [Programy] → [Panasonic] → název zařízení → [Odinstalovat nebo

Změnit] → [Změnit] → [Další]. Dále postupujte podle pokynů na obrazovce.

Odinstalování softwaru

Uživatelé systému Windows 2000, Windows XP a Windows Vista se musí před odinstalováním Multi-Function Station přihlásit jako správci.

1. [Start] → [Všechny programy] nebo [Programy] → [Panasonic] → název zařízení → [Odinstalovat nebo Změnit]
2. [Odinstalovat] → [Další]. Dále postupujte podle pokynů na obrazovce.

Poznámka:

- Pokud chcete nainstalovat všechny součásti, vyberte [Změnit] a v kroku 2 klepněte na [Další]. Dále postupujte podle pokynů na obrazovce.

2.12 Spuštění Multi-Function Station

[Start] → [Všechny programy] nebo [Programy] → [Panasonic] → název zařízení → [Multi-Function Station]

- Zobrazí se Multi-Function Station.

* Obrázek odpovídá modelu KX-MB773/KX-MB783.

[Skenování] (strana 31)

• Skenování a zobrazení naskenovaných obrazů.
• Skenování a vytvoření souboru s obrazy.
• Naskenování a odeslání e-mailem.
• Skenování a převod obrazu na textový dokument.

• Odeslání dokumentu vytvořeného v počítači (strana 42).
• Zobrazení dokumentu přijatého do počítače (strana 48).

[Vzdálené řízení] (strana 63)

• Programování funkcí.
• Ukládání, upravování a mazání položek v adresářích. *1
• Zobrazení položek ve výpisu nebo seznamu ID volajících. *1
• Uložení informace o volajícím do adresáře. *1
• Uložení nebo vymazání položek pro přenos hromadného rozesílání. *1

[Nástroje]

• Spuštění aplikace Multi-Function Viewer (strana 31).
• Spuštění aplikace Monitor zařízení (strana 63).
• Spuštění aplikace OCR (strana 30).
• Pro spuštění webu (strana 51, 63) (KX-MB783, pouze připojení pomocí sítě LAN).

[Nastavení] (strana 26)

• Změna obecných nastavení. - Změna nastavení pro skenování.

[?]

• Podrobné informace o softwaru Multi-Function Station. • Prohlížení pokynů k obsluze.

[ ]

- Zobrazení tipů pro použití.

[i]

- Zobrazení informací o Multi-Function Station.

*1 Pouze model KX-MB773/KX-MB783

Poznámka:

• V aplikaci Monitor zařízení lze potvrdit, že je zařízení připojeno k počítači (strana 63).
• Funkce počítače (tisk, skenování, atd.) pravděpodobně nebudou fungovat správně v následujících situacích:
• pokud je zařízení připojeno k počítači, který si uživatel sestavil sám,
• pokud je zařízení připojeno k počítači pomocí karty PCI nebo jiné rozšiřující karty,
• pokud je zařízení připojeno k jinému hardwaru (jako je rozbočovač USB nebo adaptér rozhraní) a není připojeno přímo k počítači.

Změna nastavení

Nejprve můžete změnit nastavení pro Multi-Function Station.

1. Vyberte v Multi-Function Station položku [Nastavení].
2. Klepněte na požadovanou kartu a změňte nastavení. → [OK]

[Obecné]

– Zobrazení spouštěče: Výběr typu zobrazení spouštěče. – Cesta OCR: Výběr softwaru OCR. – Seznam názvů PC (KX-MB783, pouze připojení pomocí sítě LAN): Výběr zobrazení nebo nezobrazení názvu vašeho počítače na zařízení. – Název počítače (KX-MB783, pouze připojení pomocí sítě LAN): Název počítače, který bude zobrazen na zařízení.

[Skenování]

– Uložit do: Výběr složky, do které bude naskenovaný obraz uložen. - Prohlížeč/Soubor/E-mail/OCR/Vlastní: Změna nastavení skenování pro skenovací aplikaci Multi-Function.

Poznámka:

- Přiřaďte [Název počítače] jedinečný název, abyste zabránili překrytí nebo odesílání naskenovaných obrázků do nesprávného počítače.

Pro výběr výchozí e-mailové aplikace

Výchozí e-mailová aplikace je použita při použití „4.1.3 Skenování do e-mailu“, strana 29.

Výchozí e-mailovou aplikaci můžete vybrat následujícím způsobem.

Pro systém Windows XP:

1. [Start] → [Ovládací panely] → [Možnosti Internetu] → [Programy] → [E-mail]
2. Vyberte požadovanou e-mailovou aplikaci kompatibilní s MAPI, jako např. [Outlook Express], atd. → [OK]

- Tyto kroky se v závislosti na používaném operačním systému mohou lišit.

3.1 Tisk v aplikacích systému Windows

Lze vytisknout soubor vytvořený v aplikaci systému Windows. Například při tisku souboru v aplikaci WordPad postupujte následujícím způsobem:

1 Otevřete dokument, který chcete vytisknout.

2 Vyberte příkaz [Tisk...] v nabídce [Soubor].

- Zobrazí se následující dialogové okno [Tisk]. Chcete-li o dialogovém okně [Tisk] získat podrobnější informace, klepněte na [?] a poté na požadovanou položku.

Poznámka:

- V aplikaci Microsoft PowerPoint® vyberte položku [Barva] nebo zrušte zaškrtnutí vedle položky [Stupně šedi] v dialogovém okně tisku, aby byl barevný text vytištěn ve stupnici šedi.

3 Vyberte název zařízení jako aktivní tiskárnu.

- Pokud jste během instalace změnili název zařízení, vyberte tento název ze seznamu. - Chcete-li změnit nastavení tiskárny, postupujte tímto způsobem.

Pro systém Windows 98/Windows Me:

Klepněte na položku [Vlastnosti] a na požadovanou kartu. Změňte nastavení tiskárny a klepněte na tlačítko [OK].

Pro systém Windows 2000:

Klepněte na požadovanou kartu a změňte nastavení tiskárny.

Pro Windows XP/Windows Vista:

Klepněte na položku [Předvolby] a na požadovanou kartu. Změňte nastavení tiskárny a klepněte na tlačítko [OK].

4 Klepněte na volbu [Tisk] nebo [OK].

- Zařízení zahájí tisk.

Poznámka:

• Pro informace o zastavení tisku ze zařízení viz strana 63. - Informace o vkládání papíru: strana 14, 28. - Pokud používáte ruční vstupní zásobník, vložte záznamový papír po kroku 4. - Podrobné informace o specifikacích papíru: strana 86.

- Pokud se vyskytne chyba tisku, automaticky se spustí aplikace Monitor zařízení a zobrazí se informace o chybě.

Nastavení vlastností tiskárny

Nastavení tiskárny lze změnit v kroku 3. Chystáte-li se pro použití na tomto zařízení zakoupit větší množství určitého média (obzvláště u speciálních formátů a typů médií), nejprve toto médium vyzkoušejte.

Můžete změnit nebo zobrazit nastavení na následujících kartách.

[Základní] Velikost papíru, typ média, počet stránek pro list, atd.

[Výstup] Počet výtisků, kompletace, atd.

[Kvalita] Rozlišení, kontrast, funkce úspory toneru, atd.

[Efekty] Vodotisk, překryv.

[Profil] Uložení požadovaných nastavení, výběr uložených nastavení, atd.

[Podpora] Informace o verzi.

Poznámka:

- Při tisku z počítače funkce úspory toneru na kartě [Kvalita] potlačí nastavení úspory toneru zařízení (funkce #482: strana 54).

3.1.1 Použití vstupního zásobníku pro ruční vkládání

Můžete tisknout na obyčejný papír a štítky.

Vstupní zásobník pro ruční vkládání se používá pouze při tisku z počítače a pojme vždy pouze jednu stránku. Tisknete-li více stránek, přidejte další stránku poté, co byla první stránka zavedena do zařízení.

- Informace o záznamovém papíru naleznete zde: strana 86.

Záznamový papír vložte po zahájení tisku z počítače.

1 Nastavte rozestupy vodítek (①) podle formátu záznamového papíru.

2 Papír vložte tiskovou stranou dolů (②). Když zařízení papír uchopí, zazní jeden zvukový signál.

• Je-li papír zasunut nesprávně, upravte stoh, jinak by mohlo dojít k uvíznutí papíru.
• Dbejte na to, aby zařízení uchopilo záznamový papír, jak je uvedeno v kroku 2. Na displeji se zobrazí následující informace.

PAPÍR V ZÁSOB #2 PROTISKZPC

- Chcete-li použít ruční vstupní zásobník, musíte při nastavování vlastností tiskárny změnit na záložce [Základní] zdroj papíru (strana 27). Můžete také vybrat požadovaný typ média.

Tisk na štítky

Používejte štítky určené pro laserový tisk. Doporučujeme používat následující typy obálek:

Avery®

• Při tisku na štítky používejte vstupní zásobník pro ruční vkládání.
• Při tisku na listy se štítky vkládejte vždy pouze jednu stránku a to tiskovou stranou dolů.
• Jakmile bude list se štítky potištěn, vyjměte jej.
• Nepoužívejte následující štítky:
• štítky pomačkané, poškozené nebo odlepené od podkladového archu,

- listy se štítky s prázdnými místy po odlepených štítcích, - štítky, které zcela nepřekrývají podkladový arch jako v následujících případech.

4.1 Skenování ze zařízení (Push Scan)

Dokument můžete snadno naskenovat pomocí obslužného panelu na zařízení. Vyberte následující režimy skenování v závislosti na způsobu, kterým chcete použít naskenovaný obraz.

– Prohlížení pomocí aplikace Multi-Function Viewer (Prohlížeč)

– Uložení jako soubor na počítač (Soubor)

- Odeslání jako připojený soubor na místo určení e-mailu (E-mail)

- Použití softwaru OCR (OCR)

Poznámka:

• Předem můžete nastavit požadovaný režim skenování pro funkci „push scan“ (funkce #493, strana 59).
• Naskenovaný obraz bude automaticky uložen ve složce, kterou vyberete v okně [Nastavení].
• Při skenování dokumentu doporučujeme pro lepší výsledky používat spíše sklo skeneru než automatický podavač dokumentů (pouze model KX-MB773/KX-MB783).
• Při skenování dokumentů pomocí automatického podavače dokumentů neotevírejte kryt dokumentu (pouze model KX-MB773/KX-MB783).

* Na obrázku je model KX-MB773/KX-MB783.

4.1.1 Skenování do aplikace Multi-Function Viewer

1 Nastavte originál (strana 19). 2 Stiskněte [SCAN]. 3 Opakovaným stisknutím tlačítka [▼] nebo [▲] zvolte "PROHLÍŽEČ". Poté stiskněte [SET]. 4 Pro USB připojení: Opakovaným stisknutím tlačítka [▼] nebo [▲] zvolte "USB PŘIPOJENÍ". Poté stiskněte [SET]. Pro připojení pomocí sítě LAN (pouze model KX-MB783): Opakovaným stisknutím tlačítka [▼] nebo [▲] vyberte počítač, na který chcete odeslat naskenovaný obraz. Poté stiskněte [SET].

5 V případě potřeby změňte nastavení skenování (typ skenovaného obrazu / rozlišení / formát souboru / jas / kontrast / velikost skenovaného obrazu). Požadované

nastavení zvolte opakovaným stisknutím tlačítka [▶], [▼] nebo [▲]. Poté stiskněte [SET] a poté [START].

- Naskenovaný obraz se zobrazí v okně [Multifunkční prohlížeč]. Pokud jste ovšem zvolili jako formát souboru PDF, spustí se software, který je přiřazený pro otevírání souboru PDF.

Poznámka:

• Informace o zastavení skenování viz strana 63.
• Obrazy lze uložit ve formátu TIFF, JPEG, BMP nebo PDF.
• Požadavky na dokumenty najdete na straně 19.

4.1.2 Skenování pro uložení jako soubor

1 Nastavte originál (strana 19). 2 Stiskněte [SCAN]. 3 Opakovaným stisknutím tlačítka [▼] nebo [▲] zvolte "SOUBOR". Poté stiskněte [SET]. 4 Pro USB připojení: Opakovaným stisknutím tlačítka [▼] nebo [▲] zvolte "USB PŘIPOJENÍ". Poté stiskněte [SET]. Pro připojení pomocí sítě LAN (pouze model KX-MB783): Opakovaným stisknutím tlačítka [▼] nebo [▲] vyberte počítač, na který chcete odeslat naskenovaný obraz. Poté stiskněte [SET]. 5 V případě potřeby změňte nastavení skenování (typ skenovaného obrazu / rozlišení / formát souboru / jas / kontrast / velikost skenovaného obrazu). Požadované nastavení zvolte opakovaným stisknutím tlačítka [▶], [▼] nebo [▲]. Poté stiskněte [SET] a poté [START]. - Naskenovaný obraz bude automaticky uložen ve složce, kterou vyberete v okně [Nastavení]. Chcete-li změnit složku, viz strana 26.

Poznámka:

• Informace o zastavení skenování viz strana 63.
• Obrazy lze uložit ve formátu TIFF, JPEG, BMP nebo PDF.

4.1.3 Skenování do e-mailu

Pomocí e-mailového softwaru počítače můžete naskenovaný obraz odeslat jako soubor připojený k e-mailu.

1 Nastavte originál (strana 19). 2 [SCAN] 3 Opakovaným stisknutím tlačítka [▼] nebo [▲] zvolte "E-MAIL". → [SET] 4 Pro USB připojení: Opakovaným stisknutím tlačítka [▼] nebo [▲] zvolte "USB PRIPOJENÍ". → [SET] Pro připojení pomocí sítě LAN (pouze model KX-MB783): Opakovaným stisknutím tlačítka [▼] nebo [▲] vyberte počítač, na který chcete odeslat naskenovaný obraz. → [SET]

5 V případě potřeby změňte nastavení skenování (typ skenovaného obrazu / rozlišení / formát souboru / jas / kontrast / velikost skenovaného obrazu). Požadované nastavení zvolte opakovaným stisknutím tlačítka [▶], [▼] nebo [▲]. → [SET] → [START]

- E-mailový software se automaticky spustí a naskenovaný obraz bude připojen k nové e-mailové zprávě.

Poznámka:

• Informace o zastavení skenování viz strana 63.
• Obrazy lze uložit ve formátu JPEG nebo PDF.

Odeslání naskenovaného obrazu pomocí e-mailového serveru (KX-MB783, pouze připojení pomocí sítě LAN)

Naskenovaný obraz můžete odeslat jako přílohu bez použití e-mailového softwaru. Chcete-li snadno vybírat místa určení e-mailu, nejprve zaregistrujte e-mailové adresy pomocí webového prohlížeče (strana 59).

Důležité:

- Nejprve naprogramujte nastavení serveru SMTP (viz strana 61).

1. Nastavte originál (strana 19).
2. Opakovaným stisknutím tlačítka [▼] nebo [▲] zvolte "E-MAIL". → [SET]
3. Opakovaným stisknutím tlačítka [▼] nebo [▲] zvolte "E-MAIL SERVER". → [SET]
4. Zadejte e-mailovou adresu místa určení. Použití předvoleb 1-3: Stiskněte požadované tlačítko předvolby. Použití předvoleb 4-6: Stiskněte tlačítko [LOWER], potom stiskněte jedno z tlačítek předvolby. Použití tlačítka navigátoru: Požadované místo určení vyberte opakovaným stisknutím tlačítka [▼] nebo [▲]. Použití klávesnice pro volbu čísla: Stiskněte [SET], potom zadejte e-mailovou adresu pomocí klávesnice pro volbu čísla (strana 62).
5. V případě potřeby změňte nastavení skenování. Požadované nastavení zvolte opakovaným stisknutím tlačítka [▶], [▼] nebo [▲]. → [SET] → [START]

6. [SET]

Poznámka:

• Pokud jako typ skenování zvolíte černobílé, můžete naskenované obrazy uložit ve formátu TIFF nebo PDF. Pokud jako typ skenování zvolíte odstíny šedé nebo barvu, můžete obrázky uložit ve formátu JPEG nebo PDF.

4.1.4 Skenování do OCR

Software OCR (optické rozpoznávání znaků) umožňuje převod obrazového souboru na textový soubor a jeho následnou úpravu v textovém procesoru. Software OCR Readiris lze nainstalovat společně s Multi-Function Station.

1 Nastavte originál (strana 19). 2 [SCAN] 3 Opakovaným stisknutím tlačítka [▼] nebo [▲] zvolte "OCR". → [SET] 4 Pro USB připojení: Opakovaným stisknutím tlačítka [▼] nebo [▲] zvolte "USB PŘIPOJENÍ". → [SET] Pro připojení pomocí sítě LAN (pouze model KX-MB783): Opakovaným stisknutím tlačítka [▼] nebo [▲] vyberte počítač, na který chcete odeslat naskenovaný obraz. → [SET]

5 V případě potřeby změňte nastavení skenování (typ skenovaného obrazu / rozlišení / formát souboru / jas / kontrast / velikost skenovaného obrazu). Požadované nastavení zvolte opakovaným stisknutím tlačítka [▶], [▼] nebo [▲]. → [SET] → [START]

- Naskenovaný obraz se po skenování zobrazí v okně aplikace OCR.

Poznámka:

• Obrazy lze uložit ve formátu TIFF, JPEG nebo BMP.
• Podrobné informace o optickém rozpoznávání znaků: [Nápověda].

4.2 Skenování z počítače (Pull Scan)

Poznámka:

• Při skenování dokumentu doporučujeme pro lepší výsledky používat spíše sklo skeneru než automatický podavač dokumentu (pouze model KX-MB773/KX-MB783).
• Při skenování dokumentů pomocí automatického podavače dokumentu neotevírejte kryt dokumentu (pouze model KX-MB773/KX-MB783).

4.2.1 Použití skenovací aplikace Multi-Function

Klepnutím na ikonu aplikace po skenování se automaticky spustí zvolená aplikace.

1 Nastavte originál (strana 19). 2 Spusťte software Multi-Function Station. → [Skenování] 3 Klepněte na ikonu požadované aplikace.

- Po klepnutí na [Vlastní] se předprogramovaná aplikace spustí.

- Probíhající skenování dokumentů lze zrušit klepnutím na tlačítko [Storno].

Poznámka:

• Můžete předem změnit nastavení skenování pro každou aplikaci (strana 26).
• Ukázáním na ikonu aplikace lze zobrazit nastavení skenování jako nápovědu Tool Tip.
• Požadavky na dokumenty najdete na straně 19.

4.2.2 Použití aplikace Multi-Function Viewer

1 Nastavte originál (strana 19). 2 Spusťte software Multi-Function Station. 3 [Nástroje] → [Prohlížeč]

- Zobrazí se [Multifunkční prohlížeč].

4 Klepněte na ikonu [Skenovat] v okně [Multifunkční prohlížeč].

- Zobrazí se dialogové okno s názvem zařízení.

5 V případě potřeby změňte nastavení skenování v počítači.

- Chcete-li zobrazit náhled naskenovaného obrazu, klepněte na tlačítko [Náhled]. Pro určení skenované oblasti lze přetáhnout rámeček. Změníte-li režim skenování, jas, nastavení kontrastu, atd., klepněte na tlačítko [Náhled] a obnovte naskenovaný obraz. Používáte-li automatický podavač dokumentů (pouze model KX-MB773/KX-MB783), bude zobrazen náhled pouze první strany. Pokud potřebujete obnovit naskenovaný obraz, znovu nastavte náhled dokumentu.

6 [Skenování]

• Pokud zobrazíte náhled naskenovaného obrazu pomocí automatického podavače dokumentu v kroku 5, nastavte opět dokument a klepněte na tlačítko [Skenování] (pouze model KX-MB773/KX-MB783).
• Naskenovaný obraz se zobrazí v okně [Multifunkční prohlížeč].
• Chcete-li naskenovaný obraz uložit, vyberte položku [Uložit jako...] v nabídce [Soubor].
• Skenování dokumentů lze zrušit klepnutím na tlačítko [Storno].

Poznámka:

• Zobrazit lze obrazové soubory v aplikacích, které podporují formát TIFF, JPEG, PCX, DCX a BMP.
• Obrazy lze uložit ve formátu TIFF, JPEG, PCX, DCX, BMP nebo PDF.
• Je-li zobrazeno tlačítko [Vybrat...] v [Cílové zařízení], klepnutím na [Vybrat...] vyberte zařízení ze seznamu, potom klepněte na [OK]. Tlačítko [Vybrat...] se nezobrazí, pokud byl nainstalován pouze jeden ovladač tiskárny.
• Soubory a stránky lze přesunout, zkopírovat nebo odstranit.

4.2.3 Použití jiných aplikací

Software Multi-Function Station obsahuje univerzální rozhraní pro skenování metodou TWAIN. To umožňuje skenování pomocí dalších aplikací, které podporují skenování metodou TWAIN. Postupujte například tímto způsobem:

1 Nastavte originál (strana 19). 2 Spusťte aplikaci, která podporuje skenování metodou TWAIN. 3 Vyberte [Vybrat zařízení...] z nabídky [Soubor]. - Zobrazí se dialogové okno s názvem zařízení.

4 V případě potřeby změňte nastavení skenování v počítači. → [Skenování]

• Naskenovaný obraz se po skenování zobrazí v okně aplikace.
• Skenování dokumentů lze zrušit klepnutím na tlačítko [Storno].

Poznámka:

• V závislosti na aplikaci se vzhled může poněkud lišit.
• Je-li zobrazeno tlačítko [Vybrat...] v [Cílové zařízení], klepnutím na [Vybrat...] vyberte zařízení ze seznamu, potom klepněte na [OK]. Tlačítko [Vybrat...] se nezobrazí, pokud byl nainstalován pouze jeden ovladač tiskárny.

5.1 Zhotovení kopie

Nelegální kopie

- Pořizování kopií určitých dokumentů je nezákonné. Kopírování určitých dokumentů může být ve vaší zemi zakázáno. Osoby, které jsou uznány vinnými, mohou být potrestány pokutou nebo vězením. Následují příklady položek, jejichž kopírování může být ve vaší zemi zakázáno.

• Měna – Bankovky a šeky – Bankovní a státní obligace a cenné papíry – Cestovní pasy a průkazy totožnosti – Materiál chráněný autorským právem nebo obchodní značky bez souhlasu vlastníka
• Poštovní známky nebo jiné zpeněžitelné prostředky Tento seznam není kompletní a jeho úplnost nebo přesnost není zaručena. V případě pochybností se obraťte na právního poradce.

Upozornění:

- Zařízení instalujte v oblasti s možností dohledu, aby se předešlo pořizování nelegálních kopií.

5.1.1 Použití skla skeneru

1 Pokud je indikátor tlačítka [COPY] vypnutý, zapněte jej stisknutím tlačítka [COPY]. 2 Nastavte originál (strana 19). 3 V případě potřeby změňte rozlišení a kontrast podle typu dokumentu.

• Volba rozlišení: viz strana 32. • Volba kontrastu: viz strana 32.

4 V případě potřeby zadejte počet kopií (až 99).

5 [START]

- Zařízení zahájí kopírování.

6 Po skončení kopírování stiskněte tlačítko [STOP] a obnovte nastavení použité v kroku 3 a 4.

Poznámka:

• Informace o zastavení kopírování viz strana 63.
• Je možné změnit výchozí režim provozu (funkce #463: strana 53) a časovač před návratem do výchozího režimu provozu (funkce #464: strana 53) (pouze model KX-MB773/KX-MB783).
• Pokud kontrolka tlačítka [FAX AUTO ANSWER] svítí, zařízení může automaticky přijímat faxy i v režimu kopírování (pouze model KX-MB773/KX-MB783).

Volba rozlišení

1. Stiskněte opakovaně tlačítko [RESOLUTION].
2. "TEXT/FOTO": Pro text i fotografie.
3. "TEXT": Pouze pro text.
4. "FOTO": Pro fotografie, stínované kresby atd.

2.【SET】

Poznámka:

- Výchozí rozlišení lze měnit (funkce #461: strana 58).

Volba kontrastu

Toto nastavení můžete upravit podle toho, jak tmavý nebo světlý je dokument. K dispozici je 5 úrovní (od světlé k tmavé). Stiskněte opakovaně tlačítko [CONTRAST]. → [SET]

Poznámka:

- Předchozí nastavení kontrastu lze udržet (funkce #462: strana 53).

5.1.2 Použití automatického podavače dokumentů (pouze model KX-MB773/KX-MB783)

1 Pokud je indikátor tlačítka [COPY] vypnutý, zapněte jej stisknutím tlačítka [COPY]. 2 Nastavte originál (strana 19). 3 V případě potřeby změňte rozlišení a kontrast podle typu dokumentu.

- Volba rozlišení: viz strana 32.

• Volba kontrastu: viz strana 32.

4 V případě potřeby zadejte počet kopií (až 99). 5 Stiskněte tlačítko [START].

- Zařízení zahájí kopírování.

6 Po skončení kopírování stiskněte tlačítko [STOP] a obnovte nastavení použité v kroku 3 a 4.

Poznámka:

- Informace o zastavení kopírování viz strana 63.

5.2 Další funkce pro kopírování

- Indikátor [COPY] musí být zapnutý.

5.2.1 Zvětšení/zmenšení dokumentu

1 Nastavte originál (strana 19). 2 Opakovaným stisknutím tlačítka [ZOOM] vyberte poměr zvětšení / zmenšení, který odpovídá velikosti vašeho dokumentu a záznamového papíru.

- Pokud vyberete „ZOOM = 100 %“, opakovaným stisknutím tlačítka [▼] nebo [▲] změníte poměr zvětšení/zmenšení najednou o 1 % od „25 %“ do „400 %“. Můžete také zadat požadovanou procentní hodnotu specificky pomocí tlačítek na klávesnici.

3 Stiskněte [SET]. 4 V případě potřeby zadejte počet kopií (až 99). → Stiskněte [START]. 5 Po skončení kopírování stiskněte tlačítko [STOP] a obnovte tuto funkci.

Poznámka:

• Kopírování se zvětšením / zmenšením není k dispozici pro funkci „quick ID“ (strana 34), funkci plakátu (strana 35) nebo funkci N v 1 (strana 35).
• Předchozí nastavení zvětšení / zmenšení lze udržet (funkce #468: strana 58).
• Při použití skla skeneru zařízení zvětší pouze pravou horní část dokumentu od značky ▼ na zařízení.
• Při použití automatického podavače dokumentů zařízení zvětší pouze střed horní části dokumentu. Chcete-li zvětšit dolní část dokumentu, otočte dokument dolním okrajem vzhůru a zhotovte kopii (pouze model KX-MB773/KX-MB783).
• Celou oblast dokumentu velikosti Legal nemůžete zmenšit (pouze model KX-MB263).

Příklad: Kopie zvětšená o 150 %

Použití skla skeneru (①):

Originál Zvětšená kopie

Použití automatického podavače dokumentů (pouze model KX-MB773/KX-MB783):

Originál Zvětšená kopie

Příklad: Kopie zmenšená o 70 %

Použití skla skeneru (①):

Originál Zmenšená kopie

Použití automatického podavače dokumentů (pouze model KX-MB773/KX-MB783):

Originál Zmenšená kopie

5.2.2 Kopírování dvoustranných dokumentů na 1 stránku (funkce Quick ID copy) (pouze ze skla skeneru)

Můžete provádět kopie obou stran dvoustranných dokumentů a vytisknout je na stejnou stranu papíru. Dokumenty nebudou zmenšeny, aby se vešly na záznamový papír, proto je tato funkce vhodná pro kopírování dokumentů s malou velikostí, jako jsou například vizitky.

1 Nastavte originál (strana 19).

• Pro vytvoření kopie na šířku nastavte originál v orientaci na šířku. Pro vytvoření kopie na výšku nastavte originál v orientaci na výšku.
• Oblast skenování se změní podle zvoleného nastavení v kroku 3. Podrobnosti jsou uvedeny v tabulce znaků. Naskenována bude stínovaná oblast.

2 Stisknutím tlačítka [PAGE LAYOUT] vyberte položku "KOPIE KARTY". → [SET] 3 Opakovaným stisknutím tlačítka [▼] nebo [▲] vyberte počet původních dokumentů z "2 na 1", "4 na 1" nebo "8 na 1". → [SET] 4 Opakovaným stisknutím tlačítka [▼] nebo [▲] vyberte rozvržení stránky z "NA ŠÍŘKU" nebo "NA VÝŠKU". → [SET] 5 V případě potřeby zadejte počet kopií (až 99). → [START] - Zařízení bude skenovat 1 stránku. 6 Abyste pokračovali ve skenování, umístěte na sklo skeneru další dokument a stiskněte [SET]. Tento postup opakujte, dokud nejsou naskenovány všechny dokumenty.

- Zařízení zahájí kopírování.

- Pro zahájení kopírování můžete kdykoliv stisknout tlačítko [START].

7 Po skončení kopírování stiskněte tlačítko [STOP] a obnovte tuto funkci.

Originál Rozvržení stránky
“2 na 1”	“NA SÍRKU”“NA VYSKU”
“4 na 1”	“NA SÍRKU”“NA VYSKU”
“8 na 1”	“NA SÍRKU”“NA VYSKU”

Poznámka:

- Předchozí nastavení rozvržení stránky lze uložit (funkce #467: strana 58).

5.2.3 Provádění kopií velikosti plakátu (funkce Plakát) (pouze ze skla skeneru)

Můžete provádět kopie rozdělené na 4 ("2 × 2") nebo 9 ("3 × 3") částí a vytvářet zvětšené kopie jednotlivých částí. Poté je můžete slepit dohromady a vytvořit plakát.

1 Nastavte originál (strana 19). 2 Stisknutím tlačítka [PAGE LAYOUT] vyberte položku "PLAKÁT". → [SET] 3 Opakovaným stisknutím tlačítka [▼] nebo [▲] zvolte "2 × 2" nebo "3 × 3". → [SET] 4 V případě potřeby zadejte počet kopií (až 99). → [START] 5 Po skončení kopírování stiskněte tlačítko [STOP] a obnovte tuto funkci.

Poznámka:

- Předchozí nastavení rozvržení stránky lze uložit (funkce #467: strana 58).

5.2.4 Kopírování několika stránek na 1 stránku (funkce N v 1)

Můžete uspořit papír zkopírováním 2, 4 nebo 8 stránek na 1 stránku. Dokumenty budou zmenšeny, aby se vešly na záznamový papír.

1 Nastavte originál (strana 19).

- Pro vytvoření kopie na výšku nastavte originál v orientaci na výšku. Pro vytvoření kopie na šířku nastavte originál v orientaci na šířku.

2 Stisknutím tlačítka [PAGE LAYOUT] vyberte položku "N na 1". → [SET] 3 Opakovaným stisknutím tlačítka [▼] nebo [▲] vyberte počet původních dokumentů z "2 na 1", "4 na 1" nebo "8 na 1". → [SET] 4 Opakovaným stisknutím tlačítka [▼] nebo [▲] vyberte rozvržení z "NA VÝŠKU" nebo "NA ŠÍŘKU". → [SET] 5 V případě potřeby zadejte počet kopií (až 99). 6 Při použití skla skeneru:

1. [START]

- Zařízení bude skenovat 1 stránku.

1. Umístěte na sklo skeneru další dokument a stiskněte [SET]. Tento postup opakujte, dokud nejsou naskenovány všechny dokumenty.
2. Zařízení zahájí kopírování.
3. Pro zahájení kopírování můžete kdykoliv stisknout tlačítko [START].

Při použití automatického podavače dokumentů: [START]

7 Po skončení kopírování stiskněte tlačítko [STOP] a obnovte tuto funkci.

Originál Rozvržení stránky
“2 na 1”	“NA VYSKU”“NA SÍRKU”
“4 na 1”	“NA VYSKU”“NA SÍRKU”
“8 na 1”	“NA VYSKU”“NA SÍRKU”

Poznámka:

- Předchozí nastavení rozvržení stránky lze uložit (funkce #467: strana 58).

5.2.5 Kompletace kopií

Zařízení může kopie kompletovat podle pořadí stran originálního dokumentu.

1 Nastavte originál (strana 19). 2 Opakovaným stisknutím tlačítka [COLLATE] zobrazíte zprávu "ZAP." 3 [SET] 4 Zadejte počet kopií (až 99). 5 Při použití skla skeneru:

1. 【START】

- Zařízení bude skenovat 1 stránku.

1. Umístěte na sklo skeneru další dokument a stiskněte [SET]. Tento postup opakujte, dokud nejsou naskenovány všechny dokumenty, pak stiskněte [START].

- Zařízení zahájí kopírování.

Při použití automatického podavače dokumentů: 【START】

6 Po skončení kopírování stiskněte tlačítko [STOP] a obnovte tuto funkci.

Příklad: Zhotovení 2 kopií 4stránkového originálu

Kompletované stránky Nekompletované stránky

Poznámka:

- Během řazení kopií zařízení dokument uloží do paměti. Pokud se paměť během ukládání zaplní, zařízení vytiskne pouze uložené stránky.

Během funkce plakátu

1. Nastavte originál a zadejte potřebná nastavení pro kopie velikosti plakátu (kroky 2 až 3 v „5.2.3 Provádění kopií velikosti plakátu (funkce Plakát) (pouze ze skla skeneru)“, strana 35).
2. Opakovaným stisknutím tlačítka [COLLATE] zobrazte "ZAP." a pokračujte v kopírování (kroky 3 až 6, „5.2.5 Kompletace kopií“, strana 36).

Během funkce N v 1

1. Nastavte originál a zadejte potřebná nastavení pro kopie N v 1 (kroky 2 až 4 v „5.2.4 Kopírování několika stránek na 1 stránku (funkce N v 1)“, strana 35).
2. Opakovaným stisknutím tlačítka [COLLATE] zobrazte "ZAP." a pokračujte v kopírování (kroky 3 až 6, „5.2.5 Kompletace kopií“, strana 36).

Funkce zkušebního nastavení (pouze model KX-MB773/KX-MB783)

- Chcete-li nejprve vytvořit 1 sadu kompletovaných kopií, stiskněte opakovaně tlačítko [COLLATE] pro zobrazení "ZKUŠEBNÍ SADA" (krok 2 v části „5.2.5 Kompletace kopií“, strana 36). Zařízení vytvoří 1 sadu kompletované kopie a dočasně se zastaví, abyste mohli zkontrolovat, jestli byla kopie vytvořena podle vašeho očekávání. Pokud je kopie v pořádku, stiskněte tlačítko [START] pro pokračování. Pokud kopie není v pořádku, stiskněte tlačítko [STOP] a pokračujte znovu od začátku.

Rezervace kopie

Kopii si můžete rezervovat;

– když zařízení tiskne dokumenty z počítače, - když zařízení tiskne přijaté faxové dokumenty (pouze model KX-MB773/KX-MB783).

1. Nastavte originál (strana 19).
2. V průběhu zobrazení "PC TISK" nebo "TISKNE" (pouze model KX-MB773/KX-MB783) stiskněte [COPY].
3. Proveďte nezbytná nastavení, jako např. počet kopií, rozlišení, funkci přiblížení a funkce rozložení stránky. → [START]

- Zobrazí se údaj "KOP. REZERVOVÁNO". Zařízení začne kopírovat po ukončení aktuální tiskové úlohy.

6.1 Uložení položek pro použití funkce rychlé volby nebo navigačního adresáře

Zařízení poskytuje funkci rychlé volby (6 položek) a navigačního adresáře (100 položek).

• Tlačítka předvolby 1 a 2 lze použít jako tlačítka hromadného rozesílání (strana 41).
• Indikátor [FAX] musí být zapnutý.

6.1.1 Ukládání položek rychlé volby

1 Opakovaným stisknutím tlačítka [MENU] zobrazíte zprávu "NASTAV. ADRESÁRE". 2 Vyberte požadované tlačítko předvolby.

Předvolby 1–2:

1. Stiskněte jedno z tlačítek předvolby.

Příklad:

STANICE 1 REŽIM VOLBY [▼▲]

1. [SET]

U předvolby 3:

Stiskněte tlačítko předvolby.

Předvolby 4–6:

Stiskněte tlačítko [LOWER] a poté stiskněte jedno z tlačítek předvolby.

3 Zadejte jméno (lze použít až 16 znaků; informace o zadávání znaků viz strana 62). → [SET] 4 Zadejte telefonní číslo, až 32 číslic. → [SET]

- Chcete-li naprogramovat další položky, zopakujte kroky 2 až 4.

Poznámka:

- Pomlčka nebo mezera se v telefonních číslech počítá jako 2 číslice.

6.1.2 Ukládání položek do navigačního adresáře

1 Opakovaným stisknutím tlačítka [MENU] zobrazíte zprávu "NASTAV.ADRESÁRE". → [▶] 2 Zadejte jméno (lze použít až 16 znaků; informace o zadávání znaků viz strana 62). → [SET] 3 Zadejte telefonní číslo (až 32 číslic). → [SET]

- Chcete-li naprogramovat další položky, zopakujte kroky 2 až 3.

4 [MENU]

Poznámka:

- Pomlčka nebo mezera se v telefonních číslech počítá jako 2 číslice.

6.1.3 Úprava uložené položky

1 [DIRECTORY] 2 Požadovanou položku zobrazíte opakovaným stisknutím tlačítka [▼] nebo [▲]. → [MENU] → [★] 3 Upravte jméno, pokud je to zapotřebí. Další podrobné informace o postupu ukládání: strana 37. → [SET] 4 Upravte telefonní číslo, pokud je to zapotřebí. Další podrobné informace o postupu ukládání: strana 37. → [SET]

6.1.4 Smazání uložené položky

1 [DIRECTORY] 2 Požadovanou položku zobrazíte opakovaným stisknutím tlačítka [▼] nebo [▲]. → [MENU] → [‡] • Mazání lze zrušit tlačítkem [STOP]. 3 [SET]

6.2 Uskutečnění telefonního hovoru pomocí funkce rychlé volby nebo navigačního adresáře

Před použitím této funkce uložte požadovaná jména a telefonní čísla, která budete chtít vyvolávat pomocí funkce rychlé volby nebo navigačního adresáře (strana 37).

6.2.1 Pomocí funkce rychlé volby

1 Stiskněte tlačítko [MONITOR] nebo zvedněte sluchátko. 2 Vyberte požadované tlačítko předvolby.

Předvolby 1–3:

Stiskněte požadované tlačítko předvolby.

Předvolby 4–6:

Stiskněte tlačítko [LOWER], potom stiskněte jedno z tlačítek předvolby.

- Zařízení volbu zahájí automaticky.

6.2.2 Použití navigačního adresáře

1 Stiskněte tlačítko [DIRECTORY]. - Zkontrolujte, že ve vstupu dokumentu nejsou žádné dokumenty. 2 Požadovanou položku zobrazíte opakovaným stisknutím tlačítka [▼] nebo [▲]. 3 Stiskněte tlačítko [MONITOR] nebo zvedněte sluchátko. - Zařízení volbu zahájí automaticky.

Hledání jména podle počátečního písmene Příklad: "LISA"

1. 【DIRECTORY】
2. Průvodce adresáře spustíte tlačítkem [▼] nebo [▲].
3. Opakovaným stisknutím tlačítka [5] zobrazíte libovolné jméno s počátečním písmenem "L" (viz strana 62 s informacemi o zadávání znaků).
4. Chcete-li hledat symboly, stiskněte tlačítko [★].
5. Opakovaným stisknutím tlačítka [▼] nebo [▲] zobrazte zprávu "LISA".
6. Hledání lze zastavit tlačítkem [STOP].
7. Zobrazeného účastníka volejte stisknutím tlačítka [MONITOR] nebo zvednutím sluchátka.

7.1 Ruční odesílání faxů

7.1.1 Použití skla skeneru

Prostřednictvím skla skeneru lze odeslat stránky brožury nebo malého dokumentu, které nelze odeslat pomocí automatického podavače dokumentu.

1 Pokud je indikátor tlačítka [FAX] vypnutý, zapněte jej stisknutím tlačítka [FAX]. 2 Nastavte originál (strana 19). 3 V případě potřeby změňte rozlišení a kontrast podle typu dokumentu.

• Volba rozlišení: viz strana 39. • Volba kontrastu: viz strana 39.

4 Zvolte faxové číslo.

• Pokud odesíláte jednu stránku, přejděte ke kroku 7.
• Pokud odesíláte více stránek, přejděte k následujícímu kroku.

5 Stisknutím tlačítka [QUICK SCAN] naskenujte dokument do paměti.

6 Umístěte na sklo skeneru další stránku. → [SET]

- Pokud odesíláte více stránek, tento krok zopakujte.

7 [START]

Poznámka:

• Informace o zastavení odesílání viz strana 63.
• Je možné změnit výchozí režim provozu (funkce #463: strana 53) a časovač před návratem do výchozího režimu provozu (funkce #464: strana 53).

Volba rozlišení

1. Stiskněte opakovaně tlačítko [RESOLUTION].
2. "STANDARD": Pro normální znaky.
3. "JEMNÉ": Pro malé znaky.
4. "VELMI JEMNÉ": Pro velmi malé znaky.
5. "FOTO": Pro fotografie, stínované kresby atd.

2.【SET】

- Při použití nastavení "JEMNÉ", "VELMI JEMNÉ" a "FOTO" dojde k prodloužení doby přenosu.

Volba kontrastu

Toto nastavení můžete upravit podle toho, jak tmavý nebo světlý je dokument. K dispozici je 5 úrovní (od světlé k tmavé).

Stiskněte opakovaně tlačítko [CONTRAST]. → [SET]

Poznámka:

- Předchozí nastavení kontrastu lze udržet (funkce #462: strana 53).

Opakovaná volba posledního čísla

[REDIAL]→[START]

- Pokud je linka obsazena, zařízení volbu tohoto čísla automaticky dvakrát nebo vícekrát zopakuje.

Poznámka:

- Informace o zastavení odesílání viz strana 63.

Rezervování přenosu faxové zprávy (duální přístup)

Přenos faxové zprávy lze rezervovat, i když jednotka přijímá fax nebo odesílá fax z paměti.

– Až 3 rezervace během odesílání

– Až 4 rezervace během příjmu

1. Vložte originál během příjmu faxu nebo během odesílání faxu z paměti.
2. Pomocí klávesnice pro volbu čísla, rychlé volby nebo průvodce adresáře zadejte faxové číslo.
3. Při použití skla skeneru stiskněte tlačítko [QUICK SCAN].

Zařízení bude skenovat 1 stránku. Umístěte na sklo skeneru další dokument a stiskněte [SET]. Tento postup opakujte, dokud nejsou naskenovány všechny dokumenty, pak stiskněte [START].

Při použití automatického podavače dokumentu stiskněte tlačítko [START].

- Pokud je dokument pro kapacitu paměti příliš velký, odesílání bude zrušeno. Musíte celý dokument odeslat ručně.

Tisk zprávy o odeslání

Zpráva o odeslání bude obsahovat vytištěná data týkající se výsledků přenosu. Chcete-li zprávy o odeslání vytisknout, aktivujte funkci #401 (strana 55). Popis chybových zpráv viz strana 65.

Tisk výpisu

Výpis obsahuje tištěný záznam 30 posledních faxů. Informace o ručním tisku: strana 85. Chcete-li tisknout po každých nových 30 přijatých a odeslaných faxech, aktivujte funkci #402 (strana 55). Popis chybových zpráv viz strana 65.

7.1.2 Použití automatického podavače dokumentu

1 Pokud je indikátor tlačítka [FAX] vypnutý, zapněte jej stisknutím tlačítka [FAX]. 2 Nastavte originál (strana 19). 3 V případě potřeby změňte rozlišení a kontrast podle typu dokumentu.

• Volba rozlišení: viz strana 39. • Volba kontrastu: viz strana 39.

4 [MONITOR]

5 Zvolte faxové číslo. 6 Pokud slyšíte faxový tón:

Stiskněte tlačítko [START].

Pokud volaná strana na volání odpoví:

Zvedněte sluchátko a požádejte volajícího, aby stiskl tlačítko start. Jakmile zazní faxový tón, stiskněte tlačítko [START].

Poznámka:

• Po stisknutí tlačítka [START] můžete mikrotelefon zavěsit.
• Informace o zastavení odesílání viz strana 63.
• Požadavky na dokumenty najdete na straně 19.
• Při odesílání faxu pomocí automatického podavače dokumentu neotevírejte kryt dokumentu.

Vytáčení faxového čísla předem

1. Zadejte faxové číslo.
2. Nastavte originál. → [START]

Odesílání z paměti (funkce rychlého skenování)

1. Nastavte originál.
2. Zadejte faxové číslo. → [QUICK SCAN]

7.2 Odeslání faxu pomocí funkce rychlé volby nebo navigačního adresáře

Před použitím této funkce naprogramujte požadovaná jména a telefonní čísla, která budete chtít vyvolávat pomocí funkce rychlé volby nebo navigačního adresáře (strana 37).

- Indikátor [FAX] musí být zapnutý.

7.2.1 Použití skla skeneru

1 Nastavte originál (strana 19). 2 V případě potřeby přepněte na požadované rozlišení (strana 39) a požadovaný kontrast (strana 39). 3 Zadejte faxové číslo.

Použití předvoleb 1–3:

Stiskněte požadované tlačítko předvolby.

Použití předvoleb 4–6:

Stiskněte tlačítko [LOWER], potom stiskněte jedno z tlačítek předvolby.

Použití navigačního adresáře:

Požadovanou položku zobrazíte stisknutím tlačítka [DIRECTORY] a opakovaným stisknutím tlačítka [▼] nebo [▲].

• Pokud odesíláte jednu stránku, přejděte ke kroku 6.
• Pokud odesíláte více stránek, přejděte k následujícímu kroku.

4 Stisknutím tlačítka [QUICK SCAN] naskenujte dokument do paměti.

5 Umístěte další stránku. → [SET]

- Pokud odesíláte více stránek, tento krok zopakujte.

Automatické opakování pokusu o odeslání faxu

Pokud je linka obsazena nebo pokud zařízení na druhém konci linky neodpovídá, zařízení volbu tohoto čísla automaticky dvakrát nebo vícekrát zopakuje.

Poznámka:

- Informace o zastavení odesílání viz strana 63.

7.2.2 Použití automatického podavače dokumentu

1 Nastavte originál (strana 19). 2 V případě potřeby přepněte na požadované rozlišení (strana 39) a požadovaný kontrast (strana 39). 3 Zadejte faxové číslo pomocí rychlé volby nebo pomocí průvodce adresáře. 4 [START]

7.3 Přenos hromadného rozesílání

Uložením položek rychlé volby nebo navigačního adresáře (strana 37) do paměti hromadného rozesílání lze stejný dokument odeslat více příjemcům (maximálně 20). Naprogramované položky zůstávají v paměti hromadného rozesílání pro časté opakované použití.

• K funkci hromadného rozesílání se používají tlačítka předvolby 1–2. Funkce tlačítka pro rychlou volbu nebude na těchto předvolbách dostupná.
• Indikátor [FAX] musí být zapnutý.

7.3.1 Programování položek do paměti funkce hromadného rozesílání

1 Opakovaným stisknutím tlačítka [MENU] zobrazíte zprávu "NASTAV.ADRESÁŘE". 2 Zvolte požadované tlačítko hromadného rozesílání.

HROMADNÉ ROZESÍLÁNÍ:

1. 【BROADCAST】
2. Opakovaným stisknutím tlačítka [▼] nebo [▲] zvolte "ROZESÍLÁNÍ".

RUČNÍ HROMADNÉ ROZESÍLÁNÍ (použití klávesnice pro volbu čísla):

1. 【MANUAL BROAD】
2. Opakovaným stisknutím tlačítka [▼] nebo [▲] zvolte "RUCNÍ ROZES."

3 【SET】 4 Naprogramujte položky.

Použití předvoleb 1–3:

Stiskněte požadované tlačítko předvolby.

Použití předvoleb 4–6:

Stiskněte tlačítko [LOWER], potom stiskněte jedno z tlačítek předvolby.

Použití navigačního adresáře:

Požadovanou položku zobrazíte opakovaným stisknutím tlačítka [▼] nebo [▲]. → [SET]

Použití klávesnice pro volbu čísla:

Zadejte faxové číslo. → [SET]

• Číslo v závorkách představuje počet zaregistrovaných položek.
• Při programování dalších položek tento krok zopakujte (lze naprogramovat až 20 položek).
• Pokud jste naprogramovali nesprávnou položku, odstraňte tuto položku tlačítkem [STOP].

5 [SET]

- Chcete-li naprogramovat další tlačítko hromadného rozesílání, zopakujte kroky 2 až 5.

6 [STOP]

7.3.2 Přidání nové položky do paměti funkce rozesílání

1 [DIRECTORY]

2 Požadovanou paměť hromadného rozesílání zobrazíte opakovaným stisknutím tlačítka [▼] nebo [▲] (" " nebo " "). → [MENU] → [★] 3 Položku, kterou chcete přidat, zobrazíte opakovaným stisknutím tlačítka [▼] nebo [▲]. → [SET]

- Pro přidání dalších položek tento krok zopakujte (až 20 položek).

4 [STOP]

Poznámka:

- Při přidávání nových položek do paměti pro RUČNÍ HROMADNÉ ROZESÍLÁNÍ můžete vybírat pouze uložené položky.

7.3.3 Vymazání položky uložené do paměti hromadného rozesílání

1 [DIRECTORY] 2 Požadovanou paměť hromadného rozesílání zobrazíte opakovaným stisknutím tlačítka [▼] nebo [▲] (" " nebo " "). → [MENU] → [‡] 3 Položku, kterou chcete vymazat, zobrazíte opakovaným stisknutím tlačítka [▼] nebo [▲]. • Mazání lze zrušit tlačítkem [STOP]. 4 [SET] → [SET] → [STOP]

7.3.4 Odeslání jednoho dokumentu na naprogramovaná čísla

Odeslání stejného dokumentu pomocí skla skeneru

1. Nastavte originál (strana 19).
2. V případě potřeby přepněte na požadované rozlišení (strana 39) a požadovaný kontrast (strana 39).
3. Stiskněte tlačítko [BROADCAST] nebo [MANUAL BROAD].
4. Pokud odesíláte jednu stránku, přejděte ke kroku 5.
5. Pokud odesíláte více stránek, přejděte k následujícímu kroku.
6. Umístěte další stránku. → [SET]
7. Pokud odesíláte více stránek, tento krok zopakujte.
8. 【START】

- Po dokončení přenosu jednotka automaticky vytiskne hlášení (zpráva o hromadném odeslání).

Poznámka:

• Informace o zastavení odesílání viz strana 63.
• Pokud zvolíte rozlišení "JEMNÉ", "VELMI JEMNÉ" nebo "FOTO", počet stránek, které zařízení může odeslat, se sníží.
• Pokud je dokument pro kapacitu paměti příliš velký, odesílání bude zrušeno.
• Pokud je jedno z čísel obsazeno nebo pokud zařízení na tomto čísle neodpovídá, číslo bude přeskočeno a jeho volba bude dvakrát nebo vícekrát zopakována.

Odeslání stejného dokumentu pomocí automatického podavače dokumentů

1. Nastavte originál (strana 19).
2. V případě potřeby přepněte na požadované rozlišení (strana 39) a požadovaný kontrast (strana 39).
3. Stiskněte tlačítko [BROADCAST] nebo [MANUAL BROAD].
4. V případě potřeby přepněte na požadované rozlišení (strana 39) a požadovaný kontrast (strana 39).
5. Stiskněte tlačítko [BROADCAST] nebo [MANUAL BROAD].

7.4 Odeslání dokumentu počítače jako faxové zprávy z počítače

Funkci faxu lze spustit v aplikaci systému Windows pomocí softwaru Multi-Function Station.

Například při odesílání dokumentu vytvořeného v aplikaci WordPad postupujte následujícím způsobem:

1 Otevřete dokument, který chcete odeslat. 2 Vyberte příkaz [Tisk...] v nabídce [Soubor].

- Zobrazí se následující dialogové okno [Tisk].

3 Vyberte název zařízení PCFAX jako aktivní tiskárnu. 4 Klepněte na volbu [Tisk] nebo [OK].

- Zobrazí se následující dialogové okno [Odeslat fax].

5 Zadejte faxové číslo pomocí zobrazené klávesnice nebo adresáře.

- Operaci lze zastavit klepnutím na tlačítko [Storno].

6 [Odeslat]

- Dokument bude odeslán prostřednictvím zařízení z počítače.

Poznámka:

• Informace o zastavení odesílání viz strana 63.
• Pokud je dokument pro kapacitu paměti zařízení příliš velký, odesílání bude zrušeno.
• Podrobnosti naleznete v souboru nápovědy po vybrání položky [💡] v Multi-Function Station.
• Klepnutím na [Vybrat...] změňte aktivní zařízení.

7.5 Volba způsobu použití faxu

Podle situace vyberte požadovaný způsob použití faxu.

– Používáte jej jen jako fax (režim FAX) – Používáte jej většinou jako telefon (režim TEL) - Používáte je jako telefon a/nebo fax (režim TEL/FAX) – Použití se záznamníkem

7.5.1 Používáte jej jen jako fax (režim FAX)

Vaše situace

Máte samostatnou telefonní linku pouze pro faxy nebo chcete zařízení používat pouze pro příjem faxů.

Instalace

Přepněte fax do režimu FAX (pouze fax) (strana 44) opakovaným stisknutím tlačítka [FAX AUTO ANSWER].

Příjem faxů

Všechna příchozí volání budou přijata jako faxy.

7.5.2 Používáte jej většinou jako telefon (režim TEL)

Vaše situace

Chcete volání přijímat sami. V případě faxového volání musíte fax přijmout ručně.

Instalace

Přepněte fax do režimu TEL (strana 44) opakovaným stisknutím tlačítka [FAX AUTO ANSWER].

Poznámka:

- Nejprve ověřte, zda je funkce #404 nastavena na hodnotu "TEL" (strana 55).

Příjem telefonních hovorů a faxů

Všechna volání je nutno přijmout ručně.

K příjmu faxových dokumentů slouží tlačítko [START].

7.5.3 Používáte je jako telefon a/nebo fax (režim TEL/FAX)

Vaše situace

Chcete na telefonní hovory odpovídat sami a faxy automaticky přijímat bez zvonění.

Instalace

Přepněte fax do režimu TEL/FAX (strana 45) opakovaným stisknutím tlačítka [FAX AUTO ANSWER].

Poznámka:

- Nejprve ověřte, zda je funkce #404 nastavena na hodnotu "TEL/FAX" (strana 55).

Příjem telefonních hovorů a faxů

V případě telefonního hovoru zazvoní faxový přístroj.

Pokud je zjištěn faxový oznamovací tón, fax přijme faxovou komunikaci automaticky bez zvonění.

7.5.4 Použití se záznamníkem

Vaše situace

Fax chcete používat společně se záznamníkem.

Instalace

Připojte externí záznamník a nastavte záznamník tak, aby zvonil méně než čtyřikrát.

- V režimu FAX ONLY (pouze fax) nastavte více než 4 zvonění pro fax, pokud je automatický příjem aktivní.

Příjem volání

Při příjmu hovoru záznamník zaznamená hlasové zprávy.

7.6 Automatický příjem faxů – režim automatického příjmu je zapnutý

7.6.1 Aktivace režimu FAX (pouze fax)

Opakovaným stisknutím tlačítka [FAX AUTO ANSWER] zobrazíte zprávu "REŽIM FAX".

- Kontrolka [FAX AUTO ANSWER] se rozsvítí.

Příjem faxů

Při přijímání volání zařízení automaticky odpoví na všechna volání a přijme pouze faxové dokumenty.

Poznámka:

- Počet zvonění, která zazní před přijetím volání v režimu FAX ONLY (Pouze fax), lze změnit (funkce #210: strana 53).

7.7 Ruční příjem faxů – režim automatického příjmu je vypnutý

7.7.1 Aktivace režimu TEL

1 Nejprve ověřte, zda je funkce #404 nastavena na hodnotu "TEL" (strana 55).

2 Opakovaným stisknutím tlačítka [FAX AUTO ANSWER] zobrazíte zprávu "REŽIM TEL".

- Kontrolka [FAX AUTO ANSWER] zhasne.

Poznámka:

- Pokud na volání neodpovíte do 10 zazvonění, zařízení se dočasně přepne do režimu pro příjem faxu. Volající může odeslat fax.

Příjem hovorů a faxů pomocí mikrotelefonu

1. Volání přijmete zvednutím sluchátka.
2. Pokud:
3. je vyžadován příjem dokumentu, – zazní faxový oznamovací tón (pomalé pípání),
4. nebo není slyšet žádný zvuk, stiskněte tlačítko [START].
5. Zavěste mikrotelefon.

Poznámka:

- Informace o zastavení přijímání viz strana 63.

Příjem faxů pomocí externího telefonu

Pokud je ke konektoru [EXT] nebo ke stejné lince připojen další telefon (externí), můžete tento externí telefon používat k příjmu faxů.

1. Jakmile externí telefon zazvoní, zvedněte sluchátko.
2. Pokud:
3. je vyžadován příjem dokumentu, – zazní faxový oznamovací tón (pomalé pípání),
4. nebo není slyšet žádný zvuk,

stiskněte rázně tlačítko [★][‡][9] (výchozí kód aktivace faxu).

3. Zavěste mikrotelefon.

Poznámka:

• Informace o zastavení přijímání viz strana 63.
• Chcete-li faxové dokumenty přijímat externím telefonem, zapněte nejprve dálkovou aktivaci faxu (funkce #434: strana 57). Výchozí nastavení je ZAPNUTO.

7.7.2 Aktivace režimu TEL/FAX

1 Nejprve ověřte, zda je funkce #404 nastavena na hodnotu "TEL/FAX" (strana 55). 2 Opakovaným stisknutím tlačítka [FAX AUTO ANSWER] zobrazíte zprávu "REZIM TEL/FAX". • Kontrolka [FAX AUTO ANSWER] zhasne. 3 Nastavení hlasitosti zvonění musí být zapnuto (strana 21).

Příjem telefonních hovorů a faxů

1. Na displeji se zobrazí "PRÍCHOZÍ HOVOR", ale zařízení nezazvoní.
2. Zařízení bude čekat po dobu 2 zvonění a potom volání přijme.
3. Počet zvonění je určován „nastavením zpožděného zvonění v režimu TEL/FAX“ (funkce #212: strana 55).
4. Během této doby bude zvonit externí telefon.
5. Zařízení přijme volání a pokusí se zjistit faxový oznamovací tón.

Je zjištěn faxový oznamovací tón

Zařízení přijme faxy automaticky bez zvonění.

Faxový oznamovací tón není zjištěn

① Zařízení zazvoní třikrát. Volání můžete přijmout. - Počet zvonění je určován „nastavením detekce tichého příjmu“ (funkce #436: strana 57). - Volající uslyší tón zpětného volání, který se bude lišit od tohoto tónu generovaného zařízením telefonní společnosti. - Když přijmete hovor pomocí externího telefonu připojeného ke konektoru [EXT], stisknutím tlačítka [STOP] na základně můžete začít hovořit s volajícím.

② Pokud volání nepřijmete, zařízení aktivuje funkci faxu.

- Některé faxy nevydávají faxový oznamovací tón při odesílání faxů, proto se zařízení pokusí přijmout fax, i když nebyl zjištěn žádný faxový oznamovací tón.

7.8 Použití zařízení se záznamníkem

7.8.1 Nastavení zařízení a záznamníku

1 Připojte záznamník (①).

• Záznamník není součástí dodávky. - Je-li nasazen kryt (②), sejměte jej.

* Na obrázku je model KX-MB773.

2 Nastavte na záznamníku počet zvonění na 4 nebo méně.

- Při takovém nastavení odpoví na volání nejprve záznamník.

3 Nahrajte do záznamníku uvítací zprávu.

- Doporučujeme nahrát zprávu v délce maximálně 10 sekund; zaznamenaná zpráva by neměla obsahovat pauzy delší než 4 sekundy. Jinak zařízení nebudou fungovat správně.

4 Aktivujte záznamník.

5 Přepněte zařízení do požadovaného režimu pro příjem (strana 44).

- Pokud zvolíte režim FAX ONLY (pouze fax), nastavte v režimu FAX ONLY (pouze fax) více než 4 zvonění (funkce #210: strana 53).

6 Ujistěte se, že každá z následujících položek je jedinečná:

– kód vzdáleného přístupu na záznamník, - kód pro aktivaci faxu (funkce #434, strana 57).

Poznámka:

• Pokud se jedná o hovor, záznamník automaticky zaznamená hlasovou zprávu. Pokud je zjištěn faxový tón, fax přijme faxovou komunikaci automaticky.
• Informace o kódu vzdáleného přístupu najdete v uživatelské příručce záznamníku.

Příjem hlasové zprávy a faxového dokumentu během jednoho volání

Volající může během jednoho volání zanechat hlasovou zprávu a odeslat faxový dokument. Sdělte volajícímu předem následující postup.

1. Volající zvolí číslo vašeho zařízení.

• Záznamník odpoví na volání.

1. Volající může po zaznění uvítací zprávy zanechat zprávu.
2. Volající stiskne tlačítko [★][☐][9] (přednastavený kód pro aktivaci faxu).

- Zařízení aktivuje funkci faxu.

1. Volající stiskne tlačítko pro odeslání dokumentu.

Poznámka:

• Chcete-li tuto funkci používat, zapněte nejprve dálkovou aktivaci faxu (funkce #434: strana 57). Kód pro aktivaci faxu lze rovněž změnit.
• Pokud již v paměti záznamníku není volné místo, jednotka nemůže přijímat dokumenty. Prostudujte si návod k obsluze záznamníku a vymažte nepotřebné zprávy.

7.9 Vyžádaný příjem (získání faxu umístěného na jiném faxovém přístroji)

Tato funkce umožňuje získat dokument umístěný na jiném kompatibilním zařízení. Při použití této funkce za volání platíte vy. Zkontrolujte, zda do zařízení nejsou podávány žádné dokumenty a zda je druhá strana na vaše volání připravena.

1 Opakovaným stisknutím tlačítka [MENU] zobrazíte zprávu "POLLING". → [SET]

2 Zvolte faxové číslo. → [START]

7.10 Filtr nevyžádaných faxů (zabraňuje příjmu faxu, o který nemáte zájem)

Pokud máte objednánu službu zjišťování ID volajících (strana 49), tato funkce zabraňuje příjmu faxu z volání, při nichž nejsou k dispozici informace o volajícím.

Přístroj navíc nepřijme faxy z čísel, která se shodují s těmi, která jsou na seznamu odesílatelů nevyžádaných faxů.

Důležité:

- Tato funkce nefunguje, pokud provedete ruční příjem.

7.10.1 Aktivace filtru nevyžádaných faxů

1 Opakovaným stisknutím tlačítka [MENU] zobrazíte zprávu "VYBEROVY PRÍJEM". → [▶] 2 Opakovaným stisknutím tlačítka [▼] nebo [▲] zvolte "ZAP.". → [SET] 3 Operaci ukončete stisknutím tlačítka [STOP].

7.10.2 Ukládání nežádoucích volajících

Ze seznamu ID volajících (strana 49) lze zaregistrovat až 20 čísel, pokud faxy odesílané z těchto linek nechcete přijímat.

1 Opakovaným stisknutím tlačítka [MENU] zobrazíte zprávu "VYBEROVY PRÍJEM". 2 Opakovaným stisknutím tlačítka [▶] zobrazíte zprávu "VYB. PRÍ. NASTAVEN". → [SET] 3 Několikrát stiskněte tlačítko [▼] nebo [▲], dokud se nezobrazí volající, kterého chcete zakázat. → [SET] 4 Dvojím stisknutím tlačítka [STOP] program ukončíte.

Zobrazení položek filtru nevyžádaných faxů

1. Opakovaným stisknutím tlačítka [MENU] zobrazíte zprávu "VYBEROVY PRÍJEM".
2. Opakovaným stisknutím tlačítka [▶] zobrazíte zprávu "SEZN.VYBER.PRÍJ.". → [SET]
3. Položky na seznamu zobrazíte stisknutím tlačítka [▼] nebo [▲].
4. Operaci ukončete stisknutím tlačítka [STOP].

Tisk položek filtru nevyžádaných faxů

1. Opakovaným stisknutím tlačítka [MENU] zobrazíte zprávu "VYBEROVY PRÍJEM".
2. Opakovaným stisknutím tlačítka [▶] zobrazíte zprávu "TISK SEZ.VYB.PR.". → [SET]
3. Operaci ukončete stisknutím tlačítka [STOP].

Vymazání položek filtru nevyžádaných faxů

1. Opakovaným stisknutím tlačítka [MENU] zobrazíte zprávu "VYBEROVY PRÍJEM".
2. Opakovaným stisknutím tlačítka [▶] zobrazíte zprávu "SEZN.VYBER.PRÍJ.". → [SET]
3. Požadovanou položku zobrazíte opakovaným stisknutím tlačítka [▼] nebo [▲]. → [◀]

- Mazání lze zrušit stisknutím tlačítka [STOP] a poté tlačítka [MENU].

1. [SET] → [MENU]

7.11 Příjem faxu do počítače

Faxový dokument lze přijmout do počítače. Přijatý faxový dokument je uložen jako soubor s obrázky (formát TIFF-G4). Chcete-li přijmout faxový dokument pomocí počítače, musíte předem nastavit tyto funkce.

– Příjem faxu počítačem (funkce #442 na straně 57) – Nastavení počítače pro příjem faxu počítačem (funkce #443: strana 57) (KX-MB783, pouze připojení pomocí sítě LAN)

1 Opakovaným stisknutím tlačítka [FAX AUTO ANSWER] zapněte nastavení auto answer (strana 44).

3 Při příjmu faxového volání počítač přijme dokument prostřednictvím zařízení.

Poznámka:

- Pomocí počítače můžete přijatý dokument zobrazit, vytisknout nebo odeslat.

Zobrazení přijatého dokumentu

1. Vyberte v Multi-Function Station položku [PC FAX].
2. Vyberte položku [Protokol příjmu] v [Protokol komunikace].

1. Klepněte na položku, kterou chcete zobrazit.
2. V panelu nabídek klepněte na položku [Soubor] a potom vyberte položku [Zobrazit] nebo klepněte na ikonu [Zobrazit] v panelu nástrojů.

- Zobrazí se přijatý fax.

Pokud se do paměti zařízení uloží přijatý faxový dokument, lze dokument uložit do počítače.

1. Vyberte v Multi-Function Station položku [PC FAX].
2. Vyberte položku [Protokol příjmu] v [Protokol komunikace].
3. Na panelu nabídek klepněte na tlačítko [Soubor] → [Přijmout fax].

- Pokud je funkce #442 aktivní, přijaté faxové dokumenty budou automaticky odeslány do počítače.

8.1 Služba ID volajícího

Toto zařízení je kompatibilní se službou pro zjištění ID volajícího poskytovanou místní telefonní společností. Chcete-li funkce ID volajícího této jednotky používat, musíte si službu ID volajícího objednat.

Důležité:

• Toto zařízení bylo vyrobeno podle normy ETS (Evropský telekomunikační standard) a podporuje pouze základní funkce CLIP (Calling Line Identification Presentation - identifikace volající linky).
• Na tomto zařízení se zobrazí pouze telefonní číslo a jméno volajícího.
• Toto zařízení nepodporuje budoucí dodatečné telefonní služby.
• V závislosti na službě místní telefonní společnosti se nemusí zobrazit datum a čas volání nebo jméno volajícího.

Nejprve ověřte, zda je následující počet zvonění nastaven na 2 a více zvonění.

– Počet zvonění faxu (funkce #210: strana 53) – Počet zvonění TEL/FAX (funkce #212: strana 55) - Služba zobrazení jména nemusí být dostupná v některých oblastech. Pro více informací kontaktujte svou telefonní společnost.

8.1.1 Zobrazení ID volajícího

Telefonní číslo nebo jméno volajícího účastníka se zobrazí po prvním zazvonění. Můžete se rozhodnout, zda na volání budete reagovat.

Zařízení automaticky uloží informace o volajícím (jméno, telefonní číslo a datum a čas hovoru), a to u posledních 30 volání. Na displeji je možné současně zobrazit informace o jednom volajícím (strana 49) nebo zobrazit celý seznam volajících (strana 85).

• Jakmile zařízení přijme informace o volajícím, které se budou shodovat s telefonním číslem uloženým v rychlých předvolbách nebo v telefonním seznamu zařízení, zobrazí se uložené jméno.
• Pokud je zařízení připojeno k pobočkové ústředně (systému PBX), informace o volajícím nemusejí být přijaty správně. Poraďte se s dodavatelem systému PBX.
• Pokud zařízení nemůže informace o volajícím přijmout, zobrazí se následující informace: "MIMO DOSAH": Volající uskutečňující volání v oblasti, v níž se služba ID volajícího neposkytuje. "SOUKR. VOLAJÍCÍ": Volající zakázal odesílání informací o volajícím. "MEZIMESTSKY H." : Volající uskutečnil meziměstský hovor.

Potvrzení informací o volajícím vytištěním seznamu ID volajících

– Informace o ručním tisku: strana 85. – Chcete-li seznam vytisknout vždy po každých 30 voláních, aktivujte funkci #216 (strana 53).

8.2 Zobrazení a volba pomocí informací o volajícím

Důležité:

- Pokud je směrové číslo přijatého telefonního čísla stejné jako vaše, bude před voláním zpět nutné směrové číslo smazat. Tato podmínka nemusí platit pro všechna směrová čísla. Informace o úpravě čísla viz strana 49.

1 【CALLER ID】

2 Stisknutím tlačítka [▼] vyhledáte informace o posledních volajících.

- Při stisknutí tlačítka [▲] se pořadí položek na displeji obrátí.

3 Volání můžete opětovat stisknutím tlačítka [MONITOR] nebo zvednutím sluchátka.

- Postup pro odeslání faxu najdete na straně 39.

Změna způsobu zobrazení informací o volajících

Po provedení kroku 2 opakovaně stiskněte tlačítko [CALLER ID].

8.2.1 Symboly a činnosti pro informace o volajícím

Co znamená „√“

Zaškrtávací znaménko „√” na displeji znamená, že volání již bylo zobrazeno nebo že na číslo volaného již bylo uskutečněno volání.

Vypnutí zobrazení

Stiskněte tlačítko [STOP].

8.3 Úprava telefonního čísla volajícího před zpětným voláním nebo uložením

1 [CALLER ID]

2 Požadovanou položku zobrazíte opakovaným stisknutím tlačítka [▼] nebo [▲]. 3 Stisknutím tlačítka [CALLER ID] zobrazíte telefonní číslo. 4 Pomocí tlačítek na klávesnici (0 až 9) nebo [*] aktivujte režim úprav a upravte telefonní číslo. 5 Zpětné volání na upravené číslo lze uskutečnit stisknutím tlačítka [MONITOR] nebo zvednutím sluchátka.

- Zařízení volbu zahájí automaticky.

- Postup pro odeslání faxu najdete na straně 39.

Poznámka:

- Upravené telefonní číslo nebude uloženo do informací o volajícím. Pokud je chcete uložit do adresáře, přejděte k části na straně 50.

Oprava chyby

1. Stisknutím tlačítka [◀] nebo [▶] posuňte kurzor na nesprávné číslo.
2. Tlačítkem [STOP] odstraňte číslo.
3. Zadejte správné číslo.

Odstranění čísla

Stisknutím tlačítka [◀] nebo [▶] přesuňte kurzor na číslo, které chcete odstranit, a stiskněte tlačítko [STOP].

8.4 Vymazání informací o volajícím

8.4.1 Vymazání veškerých informací o volajícím

1 Opakovaným stisknutím tlačítka [MENU] zobrazíte zprávu "NASTAVENÍ VOL." → [SET]

- Zobrazí se údaj "MAZÁNÍ SEZN.HOV".

2 [SET]

- Mazání lze zrušit stisknutím tlačítka [STOP] a poté tlačítka [MENU].

3 【SET】→【STOP】

8.4.2 Vymazání určitých informací o volajícím

1 [CALLER ID]

2 Požadovanou položku zobrazíte opakovaným stisknutím tlačítka [▼] nebo [▲] → [◀] → [SET] → [STOP]

8.5 Uložení informací o volajícím

8.5.1 Funkce rychlé volby a navigační adresář

1 【CALLER ID】 2 Požadovanou položku zobrazíte opakovaným stisknutím tlačítka [▼] nebo [▲]. 3 [MENU] 4 Zvolte tlačítko předvolby nebo navigačního adresáře.

Předvolby 1–2:

1. Stiskněte požadované tlačítko předvolby.
2. Opakovaným stisknutím tlačítka [▼] nebo [▲] zvolte "REŽIM VOLBY". → [SET] → [SET]

U předvolby 3:

Stiskněte tlačítko předvolby. → [SET]

Předvolby 4–6:

Stiskněte tlačítko [LOWER], potom stiskněte jedno z tlačítek předvolby. → [SET]

Průvodce adresáře:

Stiskněte tlačítko [◀] nebo [▶] → [SET]

5 [SET]

Poznámka:

• Informace o úpravě jména a čísla: strana 37.
• Pokud přiřadíte položku tlačítku předvolby, které již položku obsahuje, předchozí položka bude nahrazena.

- Tlačítka předvolby 1 a 2 lze použít jako tlačítka hromadného rozesílání (strana 41).

9.1 Programování

1 [MENU] 2 Stiskněte tlačítko [卄] a potom zadejte trojmístný kód (strana 52 až strana 60). 3 Stiskněte požadovaný výběr. Zobrazí se požadované nastavení.

- Tento postup se v závislosti na vybrané funkci může nepatrně lišit.

4 [SET]

5 Operaci ukončete stisknutím tlačítka [MENU].

Výběr funkcí pomocí webového prohlížeče (KX-MB783, pouze připojení pomocí sítě LAN)

Můžete měnit funkce pomocí webového prohlížeče místo zařízení.

1. Spusťte software Multi-Function Station. → [Nástroje] → [Integrovaný web]

- K zařízení můžete přistoupit také zadáním adresy IP do webového prohlížeče.

1. Z panelu nabídek vyberte požadovanou kategorii.

[Konfigurace zařízení]: funkce zařízení [Síťová konfigurace]: funkce sítě

1. Jako uživatelské jméno zadejte „root“, a poté zadejte heslo (funkce #155: strana 53). → [OK]
2. V pravém horním rohu vyberte kartu s požadovanou funkcí.
3. Změňte nastavení nebo upravte informace.

- Tento postup se v závislosti na vybrané funkci může nepatrně lišit.

1. [Postoupit]

- Nová data budou odeslána do zařízení.

1. Uzavřete webový prohlížeč.

Poznámka:

- Nastavení aktualizovaná ve webovém prohlížeči se aktualizují klepnutím na [Znovu zadat].

9.2 Základní funkce

Funkce/Kód Výběr
Nastavení data a času【‡】[1][0][1](pouze model KX-MB773/KX-MB783)	Pomocí klávesnice zadejte datum a čas. Podrobné informace naleznete zde: strana 21.
Nastavení loga【‡】[1][0][2](pouze model KX-MB773/KX-MB783)	Pomocí klávesnice zadejte vaše logo. Podrobné informace naleznete zde: strana 22.
Nastavení vašeho faxového čísla【‡】[1][0][3](pouze model KX-MB773/KX-MB783)	Pomocí klávesnice zadejte vaše faxové číslo. Podrobné informace naleznete zde: strana 22.
Volba jazyka【‡】[1][1][0]	Údaje a hlášení na displeji se budou zobrazovat ve zvoleném jazyce.Nastavení umístění se musí shodovat se skutečným umístěním. Zapněte funkci #114 strana 52.[1] “ANGLICTINA”: Používá se angličtina.[2] “CESTINA” (výchozí): Používá se čeština.[3] “SLOVENSTINA”: Používá se slovenština.[4] “MADARSTINA”: Používá se maďarština.1. [MENU] → [‡][1][1][0]2. Požadovaný jazyk vyberete stisknutím jednoho z tlačítek [1] až [4]. → [SET] → [MENU]
Nastavení místa, kde používáte【‡】[1][1][4](pouze model KX-MB773/KX-MB783)	Toto nastavení musí odpovídát místu, v němž zařízení používáte.Také lze zvolit jazyk (funkce #110: strana 52).[1] “CESKO” (výchozí): Pro použití v České republice.[2] “SLOVENSKO”: Pro použití na Slovensku.[3] “MADARSKO”: Pro použití v Maďarsku.
Nastavení režimu volby【‡】[1][2][0](pouze model KX-MB773/KX-MB783)	[1] “PULSNÍ”[2] “TÓNOVÁ” (výchozí)Podrobné informace naleznete zde: strana 18.
Nastavení času zpětného volání/funkce Flash【‡】[1][2][1](pouze model KX-MB773/KX-MB783)	Čas zpětného volání a funkce Flash závisí na vaší ústředně nebo na ústředně volaného.[0] “900ms”[1] “700ms”[2] “600ms”[3] “400ms”[4] “300ms”[5] “250ms”[6] “200ms”[7] “160ms”[8] “110ms”[9] “100ms” (výchozí)[∗] “90ms”[‡] “80ms”Poznámka:Pokud je jednotka připojena přes ústřednu, funkce ústředny (přesměrování hovoru apod.) nemusí fungovat správně. Správné nastavení vám sdělí dodavatel ústředny.
Změna kontrastu displeje LCD【‡】[1][4][5]	[1] “NORMAL” (výchozí)[2] “TMAVY”
Změna heslo pro programování funkcí pomocí vzdáleného ovládání【☐】【1】【5】【5】	1. [MENU] → 【☐】【1】【5】【5】 → 【SET】2. Zadejte aktuální heslo. → 【SET】● Výchozí heslo je “1234”.3. Zadejte čtyřmístné heslo pomocí tlačítek 0–9. → 【SET】4. Zadejte nové heslo znovu. → 【SET】 → 【MENU】Poznámka:● Pokud vaše aktuální heslo zapomenete, “0101” dá se vždy zadat v kroku 2, abyste mohli pokračovat ve změně hesla.● Toto heslo se používá také pro programování funkcí přes webový prohlížeč (pouze model KX-MB783).
Nastavení typu vyzvánění【☐】【1】【6】【1](pouze model KX-MB773/KX-MB783)	[1] “A” (výchozí)[2] “B”[3] “C”
Změna počtu vyzvánění v režimu FAX ONLY【☐】【2】【1】【0](pouze model KX-MB773/KX-MB783)	[2] “2” (výchozí)[3] “3”[4] “4”[5] “5”● Používáte-li zařízení se záznamníkem, nastavte více než 4 zvonění (strana 46).
Nastavení automatického tisku seznamu ID volajících【☐】【2】【1】【6](pouze model KX-MB773/KX-MB783)	[0] “VYP.” (výchozí): Zařízení seznam ID volajících nevytiskne, ale uchová záznamy o posledních 30 volajících.[1] “ZAP.”: Zařízení vytiskne seznam ID volajících automaticky po každých 30 uskutečněných voláních (strana 49).
Nastavení velikosti záznamového papíru ve vstupním zásobníku papíru【☐】【3】【8】【0]	[1] “LETTER”: Papír formátu Letter[2] “A4” (výchozí): Papír formátu A4[3] “LEGAL”: Papír formátu Legal
Nastavování času čekání na aktivaci režimu nízké spotřeby energie【☐】【4】【0】【3]	Slouží k nastavení doby, která uplyne, než se zařízení přepne do režimu úspory energie.[1] “5min”: 5 minut[2] “15min” (výchozí): 15 minut[3] “30min”: 30 minut[4] “1hod.”: 1 hodinaPoznámka:● Během režimu nízké spotřeby energie musí jednotka před tiskem předehřát fixační jednotku.
Udržení předchozího nastavení kontrastu【☐】【4】【6】【2]	[0] “ZAKÁZÁNO” (výchozí): Deaktivuje tuto funkci.[1] “POVOLENO”: Zařízení bude udržovat předchozí nastavení.Poznámka:● Předchozí nastavení bude udržováno samostatně pro kopírování a odesílání faxů (pouze model KX-MB773/KX-MB783).
Nastavení výchozího provozního režimu【☐】【4】【6】【3](pouze model KX-MB773/KX-MB783)	Umožňuje výběr výchozího režimu provozu po uplynutí vybraného času časovače režimu (funkce #464).[1] “KOPIE” (výchozí): Režim kopírování je vybrán jako výchozí.[2] “FAX”: Režim faxování je vybrán jako výchozí.Poznámka:● Touto funkcí nelze vybrat režim skenování.
Nastavení časovače výchozího provozního režimu【☐】【4】【6】【4](pouze model KX-MB773/KX-MB783)	Slouží k nastavení časovače před návratem do výchozího režimu provozu (funkce #463).[0] “VYP.”: Deaktivuje tuto funkci.[1] “30s”: 30 sekund[2] “1min” (výchozí): 1 minuta[3] “2min”: 2 minut[4] “5min”: 5 minut
Nastavení funkce úspory toneru [1][4][8][2]	[0] “VYP.” (výchozí): Deaktivuje tuto funkci.[1] “ZAP.”: Zásobník s tonerem vydrží déle.Poznámka:Tato funkce může na základě snížení spotřeby toneru rovněž snížit kvalitu tisku.

9.3 Funkce faxu (pouze model KX-MB773/KX-MB783)

Funkce/Kód Výběr
Změna nastavení zpožděného počtu zvonění v režimu TEL/FAX [‡][2][1][2]	Pokud používáte externí telefon v režimu TEL/FAX, vyberte požadovaný počet zvonění externího telefonu před přijmem volání na zařízení.[2] “2” (výchozí)[3] “3”[4] “4”Poznámka:Podrobné informace naleznete zde: strana 45.
Tisk zprávy o odeslání [‡][4][0][1]	[0] “VYP.”: Zpráva o odeslání se nevytiskne.[1] “ZAP.”: Zpráva o odeslání se vytiskne po každém faxovém přenosu.[2] “CHYBA” (výchozí): Zpráva o odeslání se vytiskne při selhání faxového přenosu.
Nastavení automatického tisku výpisu [‡][4][0][2]	[0] “VYP.”: Zařízení výpis nevytiskne, ale uchová záznamy o posledních 30 přijatých a odeslaných faxech.[1] “ZAP.” (výchozí): Zařízení výpis vytiskne automaticky po každých 30 uskutečněných faxových komunikacích (strana 39).
Změna nastavení příjmu v režimu ručního příjmu [‡][4][0][4]	[1] “TEL” (výchozí): Režim telefonu (strana 44)[2] “TEL/FAX”: Režim telefonu a faxu (strana 45)
Odesílání dokumentů do zahraničí [‡][4][1][1]	Pokud do zahraničí nelze fax odeslat, i když je číslo správné a linka připojena, tuto funkci aktivujte před zahájením odesílání faxu.Tato funkce zvyšuje spolehlivost snížením rychlosti přenosu.[0] “VYP.”: Deaktivuje tuto funkci.[1] “DALSÍ FAX”: Toto nastavení je platné jen pro následující pokus o uskutečnění faxového přenosu. Po provedení přenosu se zařízení vrátí do předchozího nastavení.[2] “CHYBA” (výchozí): Pokud přenos předchozího faxu selže a chcete dokument odeslat znovu.Poznámka:Tato funkce není dostupná pro funkci přenosu hromadného rozesílání.Sazba za hovor může být vyšší než obvykle.
Odeslání faxu v určitou dobu [☐][4][1][2]	Tato funkce využívá nízkých tarifů mimo špičku. Lze ji nastavit až 24 hodin předem. [0] “VYP.” (výchozí) [1] “ZAP.” Odeslání dokumentu:1. Pokud je indikátor tlačítka [FAX] vypnutý, zapněte jej stisknutím tlačítka [FAX].2. Nastavte originál (strana 19).3. V případě potřeby přepněte na požadované rozlišení (strana 39) a požadovaný kontrast (strana 39).4. [MENU] → [☐][4][1][2]5. Stisknutím tlačítka [1] vyberte položku “ZAP.”. → [SET]6. Zadejte faxové číslo.Postup zadávání položky pomocí funkce rychlé volby nebo navigačního adresáře naleznete v kroku 3, „7.2.1 Použití skla skeneru“, strana 40. (Pokud používáte průvodce adresáře, nemusíte stisknout tlačítko [DIRECTORY] před stisknutím tlačítka [▼] nebo [▲].)7. [SET]8. Zadejte čas zahájení přenosu.Pokud jste zvolili 12hodinový formát času (strana 21), stiskněte opakovaně [★] a vyberte AM nebo PM.Pokud jste zvolili 24hodinový formát času (strana 21), je čas zadáván v 24hodinovém formátu.9. Při použití skla skeneru stiskněte tlačítko [SET]. → [START]Při použití automatického podavače dokumentu stiskněte tlačítko [SET].Dokument bude zaveden do zařízení a naskenován do paměti. Poté zařízení odešle data v určenou dobu.Poznámka:Chcete-li provést zrušení po programování, stiskněte tlačítko [STOP] v n e činném stavu zařízení a pak stiskněte tlačítko [SET].
Nastavení režimu opravy chyb (ECM)[☐][4][1][3]	Tato funkce je dostupná pouze v případě, že ji podporuje vysílající i přijímající zařízení. [0] “VYP.”: Deaktivuje tuto funkci. [1] “ZAP.” (výchozí): Pokud během odesílání nebo příjmu faxu dojde k chybě, zařízení bude podporovat komunikaci.
Nastavení spojovacího tónu [☐][4][1][6]	Pokud při odesílání faxů dochází k problémům, můžete si pomocí této funkce poslechnout spojovací tón: faxový tón, tón zpětného volání a obsazovací tón. Tyto tóny lze použit k ověření stavu volaného zařízení. [0] “VYP.”: Deaktivuje tuto funkci. [1] “ZAP.” (výchozí): Uslyšíte spojovací tón.Poznámka:Pokud nepřestane znít tón zpětného volání, není volané zařízení fax nebo v něm došel papír. Kontaktujte druhou stranu.Hlasitost spojovacího tónu nelze upravit.
Nastavení funkce automatického zmenšování [☐][4][3][2]	Tato funkce umožňuje příjem faxových dokumentů, které jsou delší než záznamový papír. [0] “VYP.”: Zařízení dokument vytiskne v původním formátu. [1] “ZAP.” (výchozí): Zařízení přijatý dokument zmenší tak, aby se vešel na záznamový papír.
Změna kódu pro aktivaci faxu [☐][4][3][4]	Pokud chcete pro přijem faxů používat externí telefon, aktivujte tuto funkci a naprogramujte aktivační kód.Důležité:Aktivační kód faxu se musí lišit od kódu naprogramovaného na záznamníku. [0] “VYP.”[1] “ZAP.” (výchozí)1. [MENU] → [☐][4][3][4]2. Stisknutím tlačitka [1] vyberte položku “ZAP.”. → [SET]3. Zadejte svůj dvou- až čtyřmístný kód. Použijte číslice 0–9, znaky [∗] a [☐].Výchozí kód je “*#9”.Nezadávejte hodnotu „0000“.4. [SET] → [MENU]
Změna nastavení detekce tichého přijmu [☐][4][3][6]	Změna počtu zvonění v režimu TEL/FAX.[3] “3” (výchozí)[4] “4”[5] “5”[6] “6”[7] “7”[8] “8”[9] “9”Poznámka:Podrobné informace naleznete zde: strana 45.
Nastavení upozornění na příjem do paměti [☐][4][3][7]	Zařízení vás v případě nějakého problému může pomocí zvukového signálu upozornit na uložení přijatého faxového dokumentu do paměti.[0] “VYP.”: Deaktivuje tuto funkci.[1] “ZAP.” (výchozí): Uslyšite pípání.Poznámka:Pomalé pípání bude pokračovat, dokud nevyřešite problém s tiskem a nezkontrolujete, zda je v zařízení dostatečné množství papíru k vytisknutí dokumentu uloženého v p a m ěti.
Nastavení automatického přijmu [☐][4][3][8]	Slouží k automatickému přijetí faxu, pokud odpovíte na volání a uslyšíte faxový oznamovací tón (pomalé pípání).[0] “VYP.”: Při příjmu faxu musíte stisknout tlačitko [START].[1] “ZAP.” (výchozí): Při příjmu faxu není nutné stisknout tlačitko [START].
Příjem faxu do počítače [☐][4][4][2]	Chcete-li příjmout fax do počítače, aktivujte tuto funkci a spust’te položku [PC FAX] v multifunkční stanici.[0] “VYP.”: Deaktivuje tuto funkci.[1] “VZDY”: Pokud zařízení rozpozná spojení s počítačem, odešle přijatý dokument do počítače. Pokud zařízení spojení nerozpozná, uloží přijatý dokument do paměti a data odešle až po rozpoznání spojení.[2] “PRIPOJENO” (výchozí): Pokud zařízení rozpozná spojení s počítačem, odešle přijatý dokument do počítače. Pokud zařízení spojení nerozpozná, data vytiskne.
Nastavení počítače pro příjem PC faxu [☐][4][4][3](pouze model KX-MB783)	Výběr počítače, který bude použitý pro příjem faxu. Podrobné informace naleznete zde: strana 23.
Obnova faxových funkcí na výchozí hodnoty [☐][4][5][9]	[0] “NE” (výchozí)[1] “ANO”Obnova nastavení faxových funkcí:1. [MENU] → [☐][4][5][9]2. Stisknutím tlačitka [1] vyberte položku “ANO”. → [SET] → [SET] → [MENU]Poznámka:Příjem PC faxu (funkce #443 na strana 23) nebude resetován.

9.4 Funkce kopírování

Funkce/Kód Výběr
Změna výchozího rozlišení kopírování[‡][4][6][1]	Umožňuje změnit výchozí nastavení rozlišení pro kopírování.[1] “TEXT/FOTO”: Pro dokumenty obsahující fotografie i text.[2] “TEXT” (výchozí): Pro dokumenty obsahující pouze text.[3] “FOTO”: Pro dokumenty obsahující fotografie, stínované kresby atd.
Udržení předchozího nastavení rozlišení stránky[‡][4][6][7]	[0] “ZAKÁZÁNO” (výchozí): Deaktivuje tuto funkci.[1] “POVOLENO”: Zařízení bude udržovat předchozí nastavení.
Udržení předchozího nastavení zvětšení / zmenšení[‡][4][6][8]	[0] “ZAKÁZÁNO” (výchozí): Deaktivuje tuto funkci.[1] “POVOLENO”: Zařízení bude udržovat předchozí nastavení.
Udržení předchozího nastavení kompletování[‡][4][6][9]	[0] “ZAKÁZÁNO” (výchozí): Deaktivuje tuto funkci.[1] “POVOLENO”: Zařízení bude udržovat předchozí nastavení.

9.5 Funkce tisku z počítače

Funkce/Kód Výběr
Změna nastavení časové prodlevy dat[♯][7][7][4]	Pokud během nastaveného času neodešle počítač na zařízení žádná data, zařízení automaticky vytiskne zbývající data v paměti.1. [MENU] → [♯][7][7][4] → [SET]2. Pomocí klávesnice pro volbu čísla zadejte požadovanou časovou prodlevu dat od “005” do “600” sekund.• Výchozí nastavení je “060” sekund.3. [SET] → [MENU]

9.6 Funkce skenování

Funkce/Kód Výběr
Nastavení režimu skenování pro funkci Push Scan[‡][4][9][3]	[1] “PROHLÍZEC” (výchozí): Skenovaný obraz se zobrazí v okně [Multifunkční prohlížeč].[2] “SOUBOR”: Skenovaný obraz bude uložen jako soubor.[3] “E-MAIL”: Skenovaný obraz bude uložen pro přílohu e-mailu.[4] “OCR”: Skenovaný obraz se zobrazí v okně aplikace OCR.
Udržení předchozích parametrů skenování pro funkci Push Scan[‡][4][9][4]	[0] “ZAKÁZÁNO” (výchozí): Deaktivuje tuto funkci.[1] “POVOLENO”: Zařizení bude udržovat předchozí nastavení skenování pro každý režim funkce Push Scan; typ skenování, rozlišení, formát souboru, jas, kontrast, velikost skenovaného obrazu.
Nastavení SMTP pro skenování do e-mailu (pomocí e-mailového serveru) (KX-MB783, pouze připojení pomocí sitě LAN)	Tuto funkci lze naprogramovat pouze pomocí webového prohlížeče (strana 61).
Registrovaní skenovaného obrazu do míst určení e-mailu (pomocí e-mailového serveru) (KX-MB783, pouze připojení pomocí sitě LAN)● Tuto funkci lze naprogramovat pouze pomocí webového prohlížeče.	Když odesíláte naskenované soubory pomocí e-mailového serveru, můžete do zařizení předem zaregistrovat místa určení e-mailu (až 30 míst určení).Spust’te software Multi-Function Station.[Nástroje] → [Integrovaný web] → [Konfigurace zařizení]Jako uživatelské jméno zadejte „root“, a poté zadejte heslo (funkce #155: strana 53).→ [OK]Zvolte kartu [FUNKCE SKENOVÁNÍ].Klepněte [Editovat] vedle [SKENOVÁNÍ DO E-MAILU].Klepněte [Editovat] vedle požadovaného skenovaného obrazu na e-mailového uživatele.Zadejte jméno a e-mailovou adresu a poté vyberte číslo tlačítka předvolby z rozbalovacího seznamu, je-li to potřeba. → [Postoupit]Uzavřete webový prohlížeč.

9.7 Funkce sítě LAN (pouze model KX-MB783)

Funkce/Kód Výběr
Nastavení LAN pomocí serveru DHCP[♯][5][0][0]	[0] “ZAKÁZÁNO”: Deaktivuje tuto funkci.[1] “POVOLENO” (výchozí): Následující specifikace bude přidělena automaticky pomocí serveru DHCP (Dynamic Host Configuration Protocol).– Adresa IP– Maska podsítě– Výchozí brána
Nastavení adresy IP pro připojení sítě LAN[♯][5][0][1]	Tato funkce je k dispozici, pokud není aktivní funkce #500.1. [MENU] → [♯][5][0][1] → [SET]2. Pomocí klávesnice zadejte adresu IP zařizení v síti LAN. → [SET] → [MENU]
Nastavení masky podsítě pro připojení sítě LAN[♯][5][0][2]	Tato funkce je k dispozici, pokud není aktivní funkce #500.1. [MENU] → [♯][5][0][2] → [SET]2. Pomocí klávesnice zadejte masku podsítě pro LAN. → [SET] → [MENU]
Nastavení výchozí brány pro připojení sítě LAN[♯][5][0][3]	Tato funkce je k dispozici, pokud není aktivní funkce #500.1. [MENU] → [♯][5][0][3] → [SET]2. Pomocí klávesnice zadejte výchozí bránu sítě LAN. → [SET] → [MENU]
Nastavení primárního serveru DNS pro připojení sítě LAN[♯][5][0][4]	Tato funkce je k dispozici, pokud není aktivní funkce #500.1. [MENU] → [♯][5][0][4] → [SET]2. Pomocí klávesnice zadejte primární server DNS sítě LAN. → [SET] → [MENU]
Nastavení sekundárního serveru DNS pro připojení sítě LAN[♯][5][0][5]	Tato funkce je k dispozici, pokud není aktivní funkce #500.1. [MENU] → [♯][5][0][5] → [SET]2. Pomocí klávesnice zadejte sekundární server DNS sítě LAN. → [SET] → [MENU]
Nastavení názvu zařizení[♯][5][0][7]	1. [MENU] → [♯][5][0][7] → [SET]2. Zadejte název zařizení pro rozpoznání v síti LAN s délkou až 15 znaků (informace o zadávání znaků najdete v strana 62). → [SET] → [MENU]Poznámka:• Aby bylo možné rozpoznat zařizení v síti LAN, automaticky se přiřadí výchozí název zařizení. Pokud změníte název, určete jedinečný název, aby nedošlo k překrytí.
Zobrazení adresy MAC zařizení[♯][5][0][8]	1. [MENU] → [♯][5][0][8] → [SET]2. Zobrazi se adresa MAC zařizení. → [MENU]
Schválení uživatelů pro připojení do sítě LAN[♯][5][3][2]	[0] “ZAKÁZÁNO” (výchozí): Deaktivuje tuto funkci.[1] “POVOLENO”: Zařizení bude odmítat/schvalovat přístup z předprogramovaných vzorů IP. Pomocí webového prohlížeče lze naprogramovat až 4 vzory pro odmítnutí nebo schválení přístupu (strana 51).
Automatické nastavení adresy IP pro připojení sítě LAN[♯][5][3][3]	Tato funkce je k dispozici, pokud je aktivní funkce #500.[0] “ZAKÁZÁNO” (výchozí): Deaktivuje tuto funkci.[1] “POVOLENO”: Adresa IP bude přidělena automaticky bez použití serveru DHCP (Dynamic Host Configuration Protocol).
Nastavení HTTPD pro připojení sítě LAN[♯][5][3][4]	[0] “ZAKÁZÁNO”: Odmítá přístup webovému prohlížeči.[1] “POVOLENO” (výchozí): Povoluje přístup webovému prohlížeči.

9.8 Sít'ové funkce (KX-MB783, pouze připojení pomocí sítě LAN)

Tyto funkce lze naprogramovat pouze pomocí webového prohlížeče.

Funkce	Značka	Výběr
Nastavení místa používání zařízení	[FUNKCE LAN]	Zadejte informace o umístění zařízení.
Nastavení SMTP pro skenování do e-mailu (pomocí e-mailového serveru)	[E-MAIL VLASNOSTÍ]	Zadejte informace o serveru SMTP pro zasílání skenovaných obrazů ze zařízení pomocí e-mailového serveru. Podrobné informace získáte u poskytovatele služeb nebo správce sítě.
Nastavení funkce oznámení chyby	[HLÁSIT CHYBU]	[POVOLENO]: Zařízení odešle e-mail do registrovaných míst určení, když nastane problém s tiskem.[ZAKÁZÁNO] (výchozí): Deaktivuje tuto funkci.
Nastavení SMTP pro funkci oznámení chyby	[HLÁSIT CHYBU]	Zadejte informace o serveru SMTP pro odeslání e-mailu s oznámením chyby.
Registrování míst určení pro funkci oznámení chyby	[HLÁSIT CHYBU]	Zadejte e-mailovou adresu, na kterou bude odesláno oznámení o chybě, a vyberte typ problémů.

Poznámka:

- Podrobné informace o těchto souvisejících funkcích najdete v následujících kapitolách:

• Změna hesla (funkce #155: strana 53) – Režim DHCP (funkce #500: strana 60)
• Adresa IP (funkce #501: strana 60) – Maska podsítě (funkce #502: strana 60) – Výchozí brána (funkce #503: strana 60)
• DNS server #1 (funkce #504: strana 60) – DNS server #2 (funkce #505: strana 60) – Název zařízení (funkce #507: strana 60) – Schválení uživatelé (funkce #532: strana 60) – Automatická adresa IP (funkce #533: strana 60)
• HTTPD (funkce #534: strana 60)

10.1 Zadávání znaků (pouze model KX-MB773/KX-MB783)

K zadávání znaků a čísel se používá klávesnice pro volbu čísla.

• Stisknutím tlačítek 【◀】a【▶】lze přesunovat kurzor. – Stisknutím tlačítek klávesnice zadáte znaky nebo čísla. – Stisknutím tlačítka 【STOP】vymažete znak nebo číslo zvýrazněné kurzorem. Stisknutím a podržením tlačítka 【STOP】vymažete všechny znaky nebo čísla.
• Chcete-li zadat další znak, který je na stejném tlačítku klávesnice, stisknutím tlačítka [▶] přesuňte kurzor na další místo a potom stiskněte příslušné tlačítko klávesnice.

Klávesnice Znaky
[1]	1 . _ - [ ] {/ = , ` : ; ? |
[2]	A B C 2
	a b c 2
[3]	D E F 3
	d e f 3
[4]	G H I 4
	g h i 4
[5]	J K L 5
	j k l 5
[6]	M N O 6
	m n o 6
[7]	P Q R S 7
	p q r s 7
[8]	T U V 8
	t u v 8
[9]	W X Y Z 9
	w x y z 9
[0]	0 @ ( ) < >!$ % & ¥ * ^ ' →
[*]	Přepínání na VELKÁ a malá písmena.
[RECALL]	Pomlčka
[ZOOM]	Slouží k vložení mezery.
[STOP]	Odstranění znaku.

Volba znaků pomocí tlačítka [▼] nebo [▲]

Místo tlačítek na klávesnici lze znaky zadat tlačítkem [▼] nebo [▲].

1. Opakovaným stisknutím tlačítka [▼] zobrazte požadovaný znak. Znaky se zobrazí v následujícím pořadí:

① Velká písmena

② Číslo ③ Symbol ④ Malá písmena

- Po stisknutí tlačítka [▲] se pořadí obrátí.

1. Stisknutím tlačítka [▶] se vloží zobrazený znak.
2. Vraťte se ke kroku 1 a zadejte další znak.

} +

" #

10.2 Stav zařízení

10.2.1 Použití vzdáleného řízení

Prostřednictvím počítače lze snadno provádět následující operace:

– programování funkcí (strana 52)

Pouze model KX-MB773/KX-MB783:

• ukládání, upravování a odstraňování položek v adresářích (strana 37)
• ukládání a mazání položek pro přenos hromadného rozesílání (strana 41) – zobrazování položek ve výpisu (strana 39)
• ukládání výpisu do souboru na počítači
• zobrazování položek v seznamu ID volajících (strana 49)
• ukládání informací o volajícím do adresářů (strana 50)
• uložení seznamu ID volajících do souboru na počítači

1 Spusťte software Multi-Function Station. → [Vzdálené řízení]

- Zobrazí se okno [Multi-Function vzdálené řízení].

* Na obrázku je model KX-MB783.

2 Vyberte požadovanou kartu (pouze model KX-MB773/KX-MB783).

- Zobrazí se nejnovější data uložená v zařízení.

3 Proveďte požadovanou operaci.

- Podrobné informace o jednotlivých funkcích získáte klepnutím na položku [Nápověda].

- Operaci lze zastavit klepnutím na tlačítko [Storno].

4 [OK]

- Po klepnutí na tlačítko [Použít] lze pokračovat další operací, aniž by se toto okno zavřelo.

5 Zadejte heslo (funkce #155: strana 53). → [OK]

- Nová data budou odeslána do zařízení a okno se zavře.

Poznámka:

• Některé funkce z počítače naprogramovat nelze.
• Podrobnosti naleznete v souboru nápovědy po vybrání položky [💡] v Multi-Function Station.

10.2.2 Použití aplikace Monitor zařízení

Informace o nastavení a aktuálním stavu zařízení lze potvrdit z počítače.

2 [Nástroje] → [Monitor zařízení]

- Zobrazí se okno [Monitor zařízení].

3 Potvrďte stav zařízení.

[Stav]: Aktuální stav zařízení

Poznámka:

• Dodatečné informace (stav toneru a záznamového papíru, informace o zařízení, atd.) se zobrazí na kartě [Stav], jestliže klepnete na tlačítko [Rozšířené informace].
• Stav zařízení se aktualizuje klepnutím na [Obnovit].
• Pokud se vyskytne chyba tisku, automaticky se spustí aplikace Monitor zařízení a zobrazí se informace o chybě.
• Podrobnosti naleznete v souboru nápovědy po vybrání položky [💡] v Multi-Function Station.

10.2.3 Používání webového prohlížeče (KX-MB783, pouze připojení pomocí sítě LAN)

Informace o nastavení a stavu zařízení lze potvrdit z webového prohlížeče.

1 Spusťte software Multi-Function Station. → [Nástroje] → [Integrovaný web]

- K zařízení můžete přistoupit také zadáním adresy IP do webového prohlížeče.

2 Z panelu nabídek vyberte kategorii.

[Stav]: Informace o toneru a papíru, atd.

[Zařízení]: Aktuální stav zařízení, atd.

- Pokud vyberete [Zařízení] nebo [Síť], můžete změnit zobrazení funkcí klepnutím na karty funkcí v horní části pravého rámečku.

3 Potvrďte stav zařízení.

Poznámka:

- Stav zařízení se aktualizuje klepnutím na [Znovu zadat].

10.3 Zrušení operace

Aktuální operaci můžete ze zařízení zrušit. Můžete také vybrat operaci, kterou chcete zrušit.

1 【STOP】

- Je zobrazeno "SPOJENÍ ZRUŠENO".

- Pokud není zobrazeno "SPOJENÍ ZRUŠENO", přejděte ke kroku 2.

2 Zrušení tisku:

Opakovaným stisknutím tlačítka [STOP] zobrazíte zprávu "STOP TISKU?".

Zrušení skenování (pouze model KX-MB773/KX-MB783):

Opakovaným stisknutím tlačítka [STOP] zobrazíte zprávu "STOP SKENOVÁNÍ?".

Zrušení kopírování:

Opakovaným stisknutím tlačítka [STOP] zobrazíte zprávu "STOP KOPÍROVÁNÍ?".

Zrušení odesílání nebo přijímání faxů (pouze model KX-MB773/KX-MB783):

Opakovaným stisknutím tlačítka [STOP] zobrazíte zprávu "STOP FAX?".

Zrušení přenosu hromadného rozesílání (pouze model KX-MB773/KX-MB783):

Opakovaným stisknutím tlačítka [STOP] zobrazíte zprávu "ROZESIL. ZRUSENO".

Zrušení opakovaného vytáčení faxu (pouze model KX-MB773/KX-MB783):

Opakovaným stisknutím tlačítka [STOP] zobrazíte zprávu "ZRUSIT PRENOS?".

3 [SET]

11.1 Chybové zprávy – Hlášení (pouze model KX-MB773/KX-MB783)

Pokud se během odesílání nebo příjmu faxu vyskytne problém, vytiskne se na výpisu a zprávě o odeslání jedna z následujících zpráv (strana 39).

Zpráva	Kód	Příčina a řešení
CHYBA PRI KOMUNIKACI	40-4246-72FF	Chyba při vysílání nebo příjmu. Zkuste to znovu nebo ověřte stav zařízení druhé strany.
	4344	Vyskytl se problém s telefonní linkou. Zapojte telefonní kabel do jiné telefonní zásuvky a zkuste to znovu.Vyskytla se chyba při přenosu do zahraničí. Zkuste použít mezinárodní režim (funkce #411, strana 55).
ZMACKANY DOKUMENT	----	Odstraňte uvíznutý dokument (strana 80).
VASE ZARIZENI JE BEZ ZAVADY	53545970	Během přenosu se vyskytla chyba způsobená faxovým přístrojem druhého účastníka. Kontaktujte druhou stranu.
VYBER.PRÍJEM-ODMÍTNUTO	----	Funkce filtru nevyžádaných faxů tohoto zařízení zamítlapříjem faxu.
PREPLNENA PAMET	----	Paměť je zaplněna přijatými dokumenty v důsledku chybějícího záznamového papíru nebo uvíznutí papíru. Vložte do zařízení papír (strana 14) nebo z něj odstraňte uvíznutý papír (strana 75).Je-li funkce #442 nastavena na“VZDY” (strana 57), zkontrolujte spojení počítače se zařízením.
CHYBI DOKUMENT / CHYBNE PODANI	----	Dokument nebyl do zařízení správně podán. Vložtedokument správně a zkuste to znovu.
PROTEJSI FAX NEKOMUNIKUJE	----	Volaný faxový přístroj je obsazený nebo v něm došel záznamový papír. Akci opakujte.Faxové zařízení na druhé straně linky zvoní příliš dlouho. Odešlete fax ručně (strana 39).Zařízení na druhé straně linky není fax. Kontaktujte druhou stranu.Volané číslo neexistuje.
STISKNUTO TLACITKO STOP	----	Faxová komunikace byla zrušena stisknutím tlačítka [STOP].
OTEVRENY KRYT	----	Horní kryt byl otevřen. Zavřete jej a akci opakujte.
OK	----	Fax byl úspěšně přijat nebo odeslán.

11.2 Chybové zprávy – Displej

Pokud zařízení zjistí problém, na displeji se zobrazí jedna nebo více z níže uvedených zpráv.

Displej	Příčina a řešení
“VOLEJTE SERVIS”	V zařízení došlo k poruše. Obrat’te se na servis.
“CHYBA VOZÍKU”	Došlo k poruše senzoru posunu. Obrat’te se na servis.
“VYMEN.FOTOVÁLEC”	Na jednotce fotoválce došlo k poruše. Vyměňte jednotku fotoválce a zásobník s tonerem.
“CHYBÍ DOKUMENT”	Dokument nebyl do zařízení správně podán. Vyjměte dokument a poté stisknutím tlačitka [STOP] smažte zprávu. Vložte dokument znovu. Pokud ke špatnému podání dochází často, vyčistěte válečky podavače dokumentů (strana 84) a zkuste to znovu.
“ZKONT.FOTOVÁLEC”	Jednotka fotoválce není správně vložena. Vložte jednotku správně (strana 9).
“ZKONT.PAPÍR #1”	V zařízení není záznamový papír nebo ve vstupním zásobníku papíru došel papír. Vložte do zařízení papír (strana 14).Záznamový papír nebyl zaveden do jednotky správně. Vložte záznamový papír znovu (strana 79).Vstupní zásobník na papír není nainstalován nebo není zcela zasunutý. Zasuňte vstupní zásobník papíru do zařízení.
“ZKONT.PODÁVÁNÍ VSTUP ZÁSOB #2”	Záznamový papír nebyl zaveden do jednotky správně. Vložte záznamový papír znovu (strana 79).
“ZKONT.ZADNÍ KRYT”	Ruční vstupní zásobník (zadní kryt) je otevřený. Zavřete jej.V blízkosti ručního vstupního zásobníku (zadní kryt) uvízl záznamový papír. Odstraňte uvíznutý papír (strana 75).
“ADRESÁR JE PLNY”	Pro uložení nových položek v průvodci adresáře není místo. Vymažte nepotřebné položky (strana 37).
“ZIV.VÁLCE KONCÍ VYMENTE BRZY”	Životnost válce je téměř u konce. Vyměňte jednotku fotoválce co nejdříve.
“PRÍJ.DO PAMETI”	Paměť zařízení obsahuje dokument. Druhá zpráva na displeji obsahuje pokyny pro tisk tohoto dokumentu. Informace o kapacitě paměti faxu: strana 85.Je-li funkce #442 nastavena na “VZDY” (strana 57), zkontrolujte spojení počítače se zařízením.
“KOPÍRUJE SE”	Kopírování bylo ukončeno kvůli uvíznutí záznamového papíru. Druhá zpráva na displeji obsahuje pokyny, jak v kopírování pokračovat.
“NÍZKÁ TEPLOTA”	Vnitřní část zařízení je příliš studená a zařízení nelze používat. Umístěte zařízení na teplejší místo. Po dobu, kdy není možné zařízení používat, budou přijaté dokumenty dočasně uloženy v paměti a automaticky vytíštěny, až se zařízení zahřeje.
“PAMET ZAPLNENA”	Při přenosu z paměti překročil ukládaný dokument kapacitu paměti zařízení. Odešlete celý dokument ručně.Při vytváření kopie překročil ukládaný dokument kapacitu paměti zařízení. Tlačitkem [STOP] zprávu odstraňte. Rozdělte dokument na části.
“CHYBA MODEMU”	V modemu zařízení došlo k poruše. Obrat’te se na servis.
“CHYBÍ ODPOVED”	Volaný faxový přístroj je obsazený nebo v něm došel záznamový papír. Akci opakujte.
“DOSEL PAPÍR VSTUP ZÁSOB #2”	V ručním vstupním zásobníku není vložen záznamový papír. Vložte do zařízení papír (strana 28).
“ZMACKANY PAPÍR”“OTEVR.HOR.KRYT”	Došlo k uvíznutí záznamového papíru. Odstraňte uvíznutý papír (strana 75).
“PC CHYBA/OBSAZ.”	Kabel nebo napájecí kabel počítače nejsou správně připojeny. Zkontrolujte zapojení (strana 17, 24).Software na počítači nefunguje. Restartujte software a opakujte pokus.
“CEKEJTE”	Zařízení se zahřívá. Je třeba chvíli počkat.
“CHYBA POLLINGU”	Faxový přístroj druhé strany nedisponuje funkcí vyžádaného příjmu. Kontaktujte druhou stranu.
“KONEC OP. VOLBY”	Volaný faxový přístroj je obsazený nebo v něm došel záznamový papír. Akci opakujte.
“VYJMI DOKUMENT”	Dokument uvíznul. Odstraňte uvíznutý dokument (strana 80).Pokusili jste se odeslat nebo kopírovat dokument, jehož délka přesahuje velikost 600 mm, pomoci automatického podavače dokumentů. Stiskněte [STOP] a dokument odstraňte. Rozdělte dokument na dva či více listů a pokus opakujte.
“VYJMETE PAPÍR Z VSTUP ZÁSOB #2”	Při pokusu o kopírování, přijetí faxu nebo vytištění zprávy je ve vstupním zásobníku pro ruční podávání záznamový papír. Vyjměte záznamový papír ze vstupního zásobníku pro ruční podávání.
“VYMENTE VÁLEC VYMEN. SPOT. MAT.”	Servisní životnost jednotky fotoválce skončila. Bezodkladně vyměňte jednotku fotoválce.
“PLNÁ PAMET PRÍJ.”	Paměť je zaplněna přijatými dokumenty v důsledku chybějícího záznamového papíru nebo uvíznutí papíru. Vložte do zařízení papír (strana 14) nebo z něj odstraňte uvíznutý papír (strana 75).Je-li funkce #442 nastavena na “VZDY” (strana 57), zkontrolujte spojení počítače se zařízením.
“DOSEL TONER”“VYMEN. SPOT. MAT.”	Servisní životnost zásobníku s tonerem skončila. Bezodkladně vyměňte zásobník s tonerem.
“MÁLO TONERU”“VYMEN. SPOT. MAT.”	Servisní životnost toneru je téměř u konce. Zásobník s tonerem co nejdříve vyměňte.
“HOR. KRYT OTEVREN”	Horní kryt je otevřený. Zavřete jej.
“CHYBA PRENOSU”	Došlo k chybě přenosu. Akci opakujte.
“ZAHRÍVÁNÍ”	Vnitřní část zařízení je studená. Nechejte zařízení zahřát. Je třeba chvíli počkat.
“CHYBNY PAPÍR”	Faxová zpráva byla vytištěna na papír, který je kratší než 297 mm (délka formátu A4). Použijte správný formát papíru (strana 86).

11.3 Když funkce nepracuje správně

11.3.1 Obecné informace

Problém	Příčina a řešení
Zařízení nefunguje.	Zkontrolujte zapojení (strana 17, 28).
Výstupní zásobník se rychle zaplní nebo se do něho záznamový papír neukládá správně.	Záznamový papír se vlivem vysoké vlhkosti může zkroutit. Zkuste papír otočit na druhou stranu a znovu jej zasunout. Pokud je papír silně zkroucený, vyjměte jej z výstupního zásobníku. Pokud problém přetrvává, obraťte se na náš servis.
Nelze nastavovat hlasitosti ani zobrazovat položky uložené v a d r e s á ři rychlé volby a navigátoru (pouze model KX-MB773/KX-MB783).	Zařízení je nastaveno na režim skenování nebo režim kopírování. Stiskněte tlačitko [FAX] pro přepnutí režimů. Pokud problém přetrvává, obraťte se na náš servis.
Během používání funkce PC FAX a vzdáleného řízení se zobrazí chyba tisku (pouze model KX-MB773/KX-MB783).	Je to tím, že se ovladač tiskárny používá pro funkci PC FAX a vzdálené řízení. Chyba přenosu se zobrazí jako chyba tisku.
Software Multi-Function Station nefunguje správně.	Pokud je kabel USB připojen k rozbočovači rozhraní USB, připojte kabel přímo k p o čítači.Zkontrolujte, zda byl nainstalován nejnovější balíček aktualizací Service Pack určený pro verzi systému Windows, která je nainstalována v počítači. Podrobné informace naleznete na webové stránce společnosti Microsoft.Pokud je na počítači nainstalován jiný multifunkční software, odinstalujte jej.Zkontrolujte, zda má počítač dostatek paměti a místa na pevném disku. Pokud vás počítač upozorní na nedostatek paměti, zavřete všechny aplikace. Pokud na pevném disku není dostatek volného místa, odstraňte nepotřebné soubory.Odinstalujte Multi-Function Station a znovu ho nainstalujte.
Nelze nainstalovat nebo odinstalovat Multi-Function Station.	Některé soubory nezbytné pro instalaci nebo odinstalování Multi-Function Station jsou pravděpodobně poškozené. K vyřešení problému použijte nástroj MfsCleaner (nachází se na dodaném disku CD-ROM).Vložte do jednotky CD-ROM dodaný disk CD-ROM.Instalační program se spustí automaticky.[Nástroje] → [Nástroj Čištění]Zobrazí se okno [MfsCleaner].Klepněte na tlačitko [Vymazat] a klepnutím na položku [Ano] restartujte počítač.Poznámka:Opakovaná instalace Software Multi-Function Station viz strana 24.
Pomocí Multi-Function Station nelze prohlížet pokyny pro obsluhu.	Nejprve nainstalujte pokyny pro obsluhu na váš počítač (strana 25).
Zařízení nelze najít v dialogovém okně [Cílové zařízení] nebo [Výběr zařízení] při provádění následujících funkcí.- Skenování- Remote Control (Vzdálené řízení)- PC FAX (pouze model KX-MB773/KX-MB783)- Monítor zařízení	Ovladač tiskárny nebyl nainstalován. Nainstalujte ho na váš počítač (strana 24).

11.3.2 Problémy s tiskem

Problém	Příčina a řešení
Kvalita tisku je nízká.	Některý papír je určen pouze k tisku na jednu stranu. Zkuste záznamový papír otočit na druhou stranu.Je možné, že byl použit papír s obsahem bavlny nebo vláknitých materiálů přesahujícím 20 % (například hlavičkový papír).Záznamový papír je příliš vlhký. Použijte nový papír.V zásobníku s tonerem je málo toneru. Vyměňte zásobník s tonerem.Stav válce lze zjistit vytisknutím zkušební stránky (strana 85). Pokud je tisk stále nekvalitní, vyměňte zásobník s tonerem a jednotku fotoválce.Režim úspory toneru funkce #482 je ZAPNUTÝ (strana 54).
Vysunutý papír je prázdný.	Při používání kopírky jste dokument vložili špatnou stranou.Dokument mohl být do volajícího zařízení vložen nesprávně. Zkontrolujte to s volajícím (pouze model KX-MB773/KX-MB783).
Na vytistěných dokumentech se objevují černé čáry, bílé čáry nebo šmouhy.	Sklo nebo válečky byly znečištěny korekční kapalinou apod. Výčistěte je (strana 81, 84). Nevkládejte dokument, dokud kapalina na opravy zcela nezaschne.
Barevný text je při tisku z aplikace Microsoft PowerPoint nebo jiné vytistěn černě namísto stupnice šedi.	Pokud chcete, aby byl barevný text vytistěn ve stupnici šedi, vyberte položku[Barva] nebo zrušte zaškrtnutí vedle položky [Stupně šedi] v dialogovém okně tisku.

11.3.3 Skener

Problém	Příčina a řešení
Nelze skenovat.	Skenování ve vysokém rozlišení vyžaduje velké množství paměti. Pokud vás počítač upozorní na nedostatek paměti, zavřete všechny aplikace a pokus opakujte.Zařízení je používáno. Opakujte pokus později.Na pevném disku není dostatek volného místa. Odstraňte nepotřebné soubory a pokus opakujte.Restartujte počítač a pokus opakujte.Zkontrolujte spojení počítače se zařízením (strana 17, 24).Pokusili jste se naskenovat dokument, jehož délka přesahuje nastavenou velikost papíru. Změňte nastavení nebo dokument rozdělte tak, aby odpovídal nastavené velikosti papíru, a pokus opakujte.
Dokument není při použití zařízení jako skeneru správně podán (pouze model KX-MB773/KX-MB783).	Vyjměte dokument z automatického podavače dokumentů a opět jej vložte.
Skenování pokračuje i po klepnutí na tlačitko [Storno].	Čekejte. Zpracování požadavku na zrušení může trvat delší dobu.
Název požadovaného počítače se na zařízení při skenování dokumentů ze zařízení nezobrazí (KX-MB783, pouze připojení pomocí sitě LAN).	Ovladač tiskárny nebyl nainstalován. Nainstalujte ho na váš počítač (strana 24).Funkce seznamu názvů počítačů byla nastavena na [Vypnuto]. Nastavte na [Zapnuto] v [Nastavení] (strana 26).K zařízení je připojen maximální počet počítačů na síti LAN (až 30 počítačů). Nastavte funkci seznamu názvů počítačů [Vypnuto] na ostatních počítačích (strana 26).Adresa IP zařízení se mohla změnit. Chcete-li zjistit adresu IP, postupujte následovně. [Start] → [Všechny programy] nebo [Programy] → [Panasonic] → název zařízení → [Modul kontroly adresy IP].Adresa IP zařízení bude zjištěna.

11.3.4 Kopírka

Problém	Příčina a řešení
Zařízení nebude kopírovat.	Funkci kopírování nelze používat během programování. Vytvořte kopii po dokončení programování.Dokument nebyl do zařízení správně podán. Vložte dokument znovu.V zařízení došel papír nebo v něm není záznamový papír. Vložte do zařízení papír (strana 14).Ve vstupním zásobníku pro ruční podávání je nainstalován záznamový papír. Vyjměte záznamový papír ze vstupního zásobníku pro ruční podávání.
Písmena na zkopírovaných dokumentech nejsou zřetelná.	Originál je příliš tmavý nebo příliš světlý. Změňte nastavení kontrastu opakovaným stisknutím tlačítka【CONTRAST】a pokus opakujte.
Zkopírované dokumenty jsou příliš tmavé a nedají se přecíst.	Jako dokument jste použili barevný papír. Změňte kontrast (strana 32) a vytvořte světlejší kopii dokumentu v rozlišení“TEXT” (strana 32).

11.3.5 Fax (pouze model KX-MB773/KX-MB783)

Problém	Příčina a řešení
Nelze odeslat dokumenty.	Telefonní kabel je připojen ke konektoru [EXT] na zařízení. Připojte kabel ke konektoru [LINE] (strana 17).Volaný faxový přístroj je obsazený nebo v něm došel záznamový papír. Akci opakujte.Zařízení na druhé straně linky není fax. Kontaktujte druhou stranu.Faxový přístroj na druhé straně nepřijal fax automaticky. Odešlete fax ručně (strana 39).
Nelze odesílat faxy do zahraničí.	Použijte mezinárodní režim (funkce #411: strana 55).Přidejte na konec telefonního čísla dvě pauzy nebo volbu provedte ručně.
Podle sdělení volaného jsou znaky na přijatém dokumentu zdeformované.	Pokud je linka vybavena službou čekající hovor, tato služba mohla být během faxového přenosu aktivována. Připojte zařízení k lince, která touto službou nedisponuje.Další telefon na této lince je vyvěšen. Zavěste externí telefon a pokus opakujte.
Druhá strana si stěžuje na kvalitu přijatých dokumentů.	Zkuste dokument zkopírovat. Pokud je zkopírovaný obraz dobrý, může problém spočívat ve volaném zařízení.Pokud zkopírovaný obraz není zřetelný, je příliš tmavý, objevují se černé a bílé čáry nebo šmouhy, podívejte se na „11.3.2 Problémy s tiskem“, strana 69.Originál je příliš tmavý nebo příliš světlý. Změňte nastavení kontrastu opakovaným stisknutím tlačítka [CONTRAST] a pokus opakujte.
Druhá strana si stěžuje, že obdržené dokumenty jsou příliš tmavé a že nejsou čitelné.	Jako dokument jste použili barevný papír. Změňte kontrast (strana 32) a vytvořte světlejší kopii dokumentu v rozlišení“TEXT” (strana 32) a pokus opakujte.
Nelze přijímat dokumenty.	Telefonní kabel je připojen ke konektoru [EXT] na zařízení. Připojte kabel ke konektoru [LINE] (strana 17).Funkce #442 je aktivní a přijaté faxové dokumenty jsou automaticky odesílány do počítače. Zobrazte přijaté dokumenty pomocí počítače (strana 48).Ve vstupním zásobníku pro ruční podávání je nainstalován záznamový papír. Vyjměte záznamový papír ze vstupního zásobníku pro ruční podávání.
Dokumenty nelze přijímat automaticky.	Byl nastaven režim příjmu TEL. Nastavte režim FAX ONLY (Pouze fax - strana 44) nebo režim TEL/FAX (strana 45).Čas pro odpověď na volání je příliš dlouhý. Zmenšete počet vyzvánění před odpovědí zařízení na volání (funkce #210: strana 53).
Na displeji se zobrazí “SPOJENÍ . . . . . . .”, faxy však nejsou přijaty.	Příchozí volání není faxové. Změňte režim příjmu na režim TEL (strana 44) nebo režim TEL/FAX (strana 45).
Kvalita tisku přijatých dokumentů je špatná.	Pokud dokumenty lze správně zkopírovat, zařízení funguje normálně. Volající mohl odeslat světlý dokument nebo jeho přístroj funguje nesprávně. Požádejte o odeslání kvalitnější kopie dokumentu nebo o kontrolu faxového přístroje.Pokud nelze dokumenty správně zkopírovat, podívejte se na „11.3.2 Problemy s tiskem“, strana 69.
Podle sdělení volaného dokument nelze odeslat.	Paměť je zaplněna přijatými dokumenty v důsledku chybějícího záznamového papíru nebo uvíznutí papíru. Vložte do zařízení papír (strana 14) nebo z něj odstraňte uvíznutý papír (strana 75).Je-li funkce #442 nastavena na “VZDY” (strana 57), zkontrolujte spojení počítače se zařízením.Zařízení není v režimu FAX ONLY (pouze fax). Opakovaným stisknutím tlačítka [FAX AUTO ANSWER] zapněte kontrolku [FAX AUTO ANSWER].
Nelze vybrat požadovaný režim přijmu.	Pokud chcete nastavit režim FAX ONLY (pouze fax):– opakovaným stisknutím tlačítka [FAX AUTO ANSWER] zapněte kontrolku [FAX AUTO ANSWER].Pokud chcete nastavit režim TEL nebo TEL/FAX:– Vyberte požadovaný režim pomocí funkce #404 (strana 55) a opakovaným stisknutím tlačítka [FAX AUTO ANSWER] indikátor [FAX AUTO ANSWER] vypněte.
Když je připojen externí telefon, nelze přijímat dokumenty tlačítkem [*][‡][9].	Nejprve musíte aktivovat funkci dálkové aktivace faxu (funkce #434, strana 57).Stiskněte tlačítko [*][‡][9].Pravděpodobně jste změnili kód dálkové aktivace faxu z hodnoty [*][‡][9] (výchozí nastavení). Ověřte kód pro aktivaci faxu (funkce #434: strana 57).
Není slyšet žádný oznamovací tón.	Telefonní kabel je připojen ke konektoru[EXT] na zařízení. Připojte kabel ke konektoru [LINE] (strana 17).Pokud pro připojení zařízení používáte rozbočku nebo spojku, odstraňte ji a připojte zařízení přímo do zásuvky ve zdi. Pokud zařízení funguje, zkontrolujte rozbočku nebo spojku.Odpojte zařízení od telefonní linky a připojte linku k fungujícímu telefonu. Pokud telefon s touto linkou funguje, obraťte se na servisního zástupce. Pokud telefonní přístroj s touto linkou nefunguje, obraťte se na telefonní společnost.Není připojen napájecí nebo kabel telefonní linky. Zkontrolujte zapojení (strana 17).Pokud jste zařízení připojili přes modem počítače, připojte je přímo ke konektoru telefonního kabelu.
Nelze uskutečnit volání.	Možná byl nesprávně nastaven způsob volby. Změňte nastavení (funkce #120: strana 18).
Zařízení nezvoní.	Vyzvánění je vypnuté. Nastavte hlasitost (strana 21).
Volající slyší faxový tón, nemůže však hovořit.	Je nastaven režim FAX (pouze fax). Sdělte volajícímu, že toto číslo je určeno výhradně pro faxy.
Tlačítko [REDIAL] nebo [PAUSE] nefunguje správně.	Pokud toto tlačítko stisknete během volby, vloží se pauza. Pokud jej stisknete ihned po zaznění oznamovacího tónu, zvolí se poslední volané číslo.
Nemůžu přijmout faxový dokument do počítače.	Nejdříve zkontrolujte, zda jsou nastaveny následující funkce:– Příjem faxu počítačem (funkce #442 na strana 57)– Nastavení počítače pro příjem faxu počítačem (funkce #443: strana 23)

11.3.6 Sít' (pouze model KX-MB783)

Problém	Příčina a řešení
Nefungují mi následující funkce:– Tisk zpočítače– Skenování– Remote Control (Vzdálené řízení)– PC FAX (Fax z počítače)– Monítor zařízení	Zkontrolujte diodu LED prostřednictvím portu LAN na hlavní desce. Pokud dioda LED svítí nebo bliká červeně, přístup k síti pracuje správně.Pokud indikátor LED nesvítí ani nebliká, ověřte, zda je kabel sítě LAN (rovný kabel kategorie 5) správně připojen k portu LAN na základní desce.Pokud indikátor LED bliká a vy nemůžete provést požadovanou operaci, zřejmě se změnila IP adresa zařízení.Chcete-li zjistit adresu IP, postupujte následovně.[Start] → [Všechny programy] nebo [Programy] → [Panasonic] → název zařízení → [Modul kontroly adresy IP].Adresa IP zařízení bude zjištěna.Poznámka:Není-li možné adresu IP zjistit, zadejte ji ručně (funkce #501: strana 60). Adresa IP počítače a zařízení musí být ve stejné třídě adresy IP – viz niže. Nastavte adresu IP v rozsahu čísla, které je určeno ve třídě odpovídající vaší místní síti.
	Třída	Maska podsítě	Adresa IP
	Třída A 255.0.0.0 10.0.0.1	-	10.255.255.254
	Třída B 255.255.0.0 172.xx.0.1	-	172.xx.255.254*1
	Třída C 255.255.255.0 192.168.xx.1	-	192.168.xx.254*2
	*1 „xx“ musí mít stejnou hodnotu pro zařízení a počítač, jak je uvedeno v následujícím příkladu.Příklad: 172.16.0.1 - 172.16.255.254(Rozsah „xx“ je 16 - 31)*2 „xx“ musí mít stejnou hodnotu pro zařízení a počítač, jak je uvedeno v následujícím příkladu.Příklad: 192.168.0.1 - 192.168.0.254(Rozsah „xx“ je 0 - 255)Váš software firewall blokuje připojení. Zakažte software firewall nebo změňte nastavení brány firewall tak, aby software Multi-Function Station pracoval správně.
Zařízení se neobjeví v dialogovém okně [Vyberte síťové zařízení] během instalování Multi-Function Station.	Váš software firewall blokuje připojení a instalační program nemůže zaznamenat žádné zařízení. Poradťte se se správcem sítě a dočasně zakažte software firewall.
Objeví se dialogové okno [Upozornení centra zabezpečení], které se ptá, jestli chcete blokovat [PCCMFLPD] a nelze provozovat následující funkce po instalování systému Microsoft Windows XP Service Pack 2.– Tisk zpočítače– Skenování– Remote Control (Vzdálené řízení)– PC FAX (Fax z počítače)– Monítor zařízení	Klepněte na [Blokovat] a spust’te Windows Firewall Setting Tool, abyste umožnili přenos dat pro Multi-Function Station (strana 73).

11.3.7 Používání záznamníku (pouze model KX-MB773/KX-MB783)

Problém	Příčina a řešení
Dokumenty nelze přijímat automaticky.	Uvítací zpráva v záznamníku je příliš dlouhá. Zkrat’te zprávu. Uvítací zpráva by neměla být delší než 10 sekund.Na záznamníku je nastaveno příliš mnoho zvonění. Nastavte 1 až 2 zvonění.
Nelze přijímat hlasové zprávy.	Zkontrolujte, zda je záznamník zapnutý a správně připojený k zařízení (strana 46).Nastavte na záznamníku počet zvonění na 1 nebo 2.
Byl zadán kód vzdáleného přístupu k záznamníku, linka se však odpojila.	Kód může obsahovat znak „#“, který pro určité funkce používají telefonní společnosti. Nastavte na záznamníku kód, který neobsahuje znak „#“.
Volající si stěžují, že nemohou odeslat dokument.	Pro záznam hlasových zpráv není v záznamníku dostatek paměti. Prostudujte si návod k obsluze záznamníku a vymažte nepotřebné zprávy.Záznamník je nastaven tak, aby pouze přehráľ uvítací zprávu.

11.3.8 Pokud dojde k výpadku napájení

• Zařízení nebude fungovat.
• Pokud jsou v paměti uloženy jakékoliv dokumenty (tzn. během kopírování, tisku z počítače, faxovém přenosu nebo příjmu faxu), budou ztraceny.

Pouze model KX-MB773/KX-MB783:

• Zařízení nedisponuje funkcí pro uskutečnění tísňových nouzových volání při výpadku napájení. Přístup k tísňovým službám si musíte zajistit jiným způsobem.
• Odesílání nebo příjem faxu budou přerušeny.
• Dokumenty během přenosu nebo příjmu faxu budou ztraceny.
• Po obnovení napájení se vytiskne hlášení o výpadku energie a faxových položkách, které byly z paměti odstraněny.

11.3.9 Nástroj pro instalaci brány firewall pro uživatele systému Microsoft Windows XP Service Pack 2/Windows Vista (KX-MB783, pouze připojení pomocí sítě LAN)

Jakmile nainstalujete Microsoft Windows XP Service Pack 2/Windows Vista, nebudete moci dále používat následující funkce, protože funkce Windows Firewall bude aktivní a bude blokovat připojení.

- Monitor zařízení

– Správce Lpd (nástroj pro síťovou komunikaci)

Nástroj pro instalaci aplikace Windows Firewall vám umožní v aplikaci Windows Firewall změnit nastavení zabezpečení a používat tak výše uvedené funkce.

1 Vložte do jednotky CD-ROM disk CD, který byl dodán se zařízením. - Objeví se dialogové okno [Panasonic - instalace]. 2 [Nástroje] → [Nastavení brány firewall systému Windows] - Zobrazí se okno [Nastavení brány firewall systému Windows]. 3 [Přidat do seznamu výjimek] → [OK] → [OK]

Potvrzení nastavení bezpečnosti (pro uživatele systému Windows XP)

1. [Start] → [Ovládací panely] → [Centrum zabezpečení]
2. Zobrazí se okno [Centrum zabezpečení systému Windows].
3. [Brána firewall systému Windows]
4. Zobrazí se následující dialogové okno [Brána firewall systému Windows].
5. Klepněte na kartu [Výjimky].
6. Potvrďte, že [Panasonic Trap Monitor Service] a [PCCMFLPD] jsou zobrazeny a zaškrtnuty v seznamu [Programy a služby].

Potvrzení nastavení bezpečnosti (pro uživatele systému Windows Vista)

1. [Start] → [Ovládací panely] → [Centrum zabezpečení]
2. Zobrazí se okno [Centrum zabezpečení systému Windows].
3. [Brána firewall systému Windows]
4. Zobrazí se následující dialogové okno [Brána firewall systému Windows].
5. [Změna nastavení]

- Zobrazí se následující dialogové okno [Řízení uživatelských účtů].

1. [Pokračovat]
2. Klepněte na kartu [Výjimky].
3. Potvrďte, že [Panasonic Trap Monitor Service], [PCMFSMLM] a [PCCMFLPD] jsou zobrazeny a zaškrtnuty v seznamu [Program nebo port].

12.1 Uvíznutí záznamového papíru

12.1.1 Pokud uvnitř zařízení uvízne záznamový papír

Na displeji se zobrazí následující informace.

- Uvíznutý papír nevytahujte násilím, pokud je horní kryt sklopený.

- Aby nedošlo k poranění, nestrkejte ruce pod horní kryt.

Pokud záznamový papír uvízne v blízkosti ručního vstupního zásobníku:

1. Vysuňte vstupní zásobník papíru (①).

1. Otevřete ruční vstupní zásobník (②) a opatrně vytáhněte uvíznutý papír (③) směrem k sobě. Pak zavřete ruční vstupní zásobník.

1. Zavřete vstupní zásobník papíru.

Odstraňte chybovou zprávu otevřením a zavřením horního krytu (④).

Případ 2:

Pokud záznamový papír uvízne blízko válce nebo zásobníku s tonerem:

1. Vysuňte vstupní zásobník papíru (①).

1. Zvedněte páčku k uvolnění horního krytu (②) a otevřete horní kryt (③).

Fixační jednotka (④) je horká. Nedotýkejte se jí.

Poznámka:

Nedotýkejte se přenosového válce (⑤).

1. Uvíznutý papír (⑥) opatrně vytáhněte směrem k sobě.

Uvíznutý papír (⑦) opatrně vytáhněte směrem k sobě.

1. Zavřete vstupní zásobník papíru.

1. Zavřete horní kryt, dokud se neuzamkne.

Případ 3: Pokud uvízne záznamový papír v blízkosti fixační jednotky:

1. Zvedněte páčku k uvolnění horního krytu (①) a otevřete horní kryt (②).

Pozor: Fixační jednotka (③) je horká. Nedotýkejte se jí. Poznámka: - Nedotýkejte se přenosového válce (④).

1. Zvedejte obě zelené páčky (⑤), dokud se nezastaví.

1. Uvíznutý papír (⑥) opatrně vytáhněte směrem k sobě.

1. Zatlačte zelené páčky (⑦) zpět do původní polohy.

1. Zavřete horní kryt, dokud se neuzamkne.

12.1.2 Záznamový papír nebyl zaveden do jednotky správně

Na displeji se zobrazí následující informace.

ZKONT. PAPÍR #1 STISKNETE START

1 Táhněte za vstupní zásobník, dokud nezapadne na místo, potom jej úplně vytáhněte a přitom zvedejte přední část zásobníku. Vyjměte záznamový papír a napněte jej.

2 Založte záznamový papír znovu.

3 Zasuňte vstupní zásobník papíru do zařízení a při tom zvedejte přední část zásobníku. Pak jej úplně zatlačte do zařízení.

Poznámka:

- Pokud je chybová zpráva stále zobrazena, zkontrolujte specifikace záznamového papíru a nainstalujte jej znovu. Podrobné informace naleznete zde: strana 14.

12.1.3 Pokud záznamový papír ve vstupním zásobníku pro ruční podávání není správně podáván do zařízení

Na displeji se zobrazí následující informace.

ZKONT. PODÁVÁNÍ VSTUP ZÁSOB #2

1 Vyjměte záznamový papír. 2 Vložte záznamový papír znovu.

- Pokud je chybová zpráva stále zobrazena, zkontrolujte specifikace záznamového papíru a nainstalujte jej znovu. Podrobné informace naleznete zde: strana 28.

12.2 Uvíznutí dokumentu (automatický podavač dokumentů) (pouze model KX-MB773/KX-MB783)

Pozor:

- Uvíznutý dokument nevytahujte násilím, pokud je kryt automatického podavače sklopený.

1 Otevřete kryt automatického podavače dokumentů (①) a zároveň držte kryt dokumentu (②).

2 Opatrně odstraňte uvíznutý dokument (③). Pokud dokument uvízl blízko vstupu dokumentů:

Pokud dokument uvízl blízko výstupu dokumentů:

3 Zavřete kryt automatického podavače dokumentů.

13.1 Čištění bílých desek a skla

Vyčistěte bílé desky a skla, pokud se objeví černá čára, bílá čára nebo nežádoucí vzor:

• na záznamovém papíru,
• na originálu,
• na skenovaných datech nebo
• na faxovém dokumentu přijatém volaným účastníkem (pouze model KX-MB773/KX-MB783).

Pozor:

• Při manipulaci s válcem a zásobníkem s tonerem buďte opatrní. Další upozornění najdete na štítku na jednotce fotoválce: strana 9.
• K čištění vnitřní části zařízení nepoužívejte papírové produkty (například papírové ubrousky nebo utěrky).

13.1.1 Bílé desky a sklo skeneru

1 Otevřete kryt dokumentu (①).

2 Držte kryt dokumentu (②) během čištění bílých desek (③) a skla skeneru (④).

3 Zavřete kryt dokumentu (⑤).

1 Odpojte napájecí kabel. 2 Zvedněte páčku k uvolnění horního krytu (①) a otevřete horní kryt (②).

Pozor: Fixační jednotka (③) je horká. Nedotýkejte se jí.

Poznámka:

- Nedotýkejte se přenosového válce (④).

3 Vyjměte válec a zásobník s tonerem (⑤); držte je přitom za úchyty.

4 Vyčistěte spodní sklo (⑥) měkkou a suchou látkou.

5 Nainstalujte zpět válec a zásobník s tonerem (⑦) a držte je přitom za úchyty.

- Trojúhelníky (⑧) spolu musejí lícovat, aby byla jednotka fotoválce a toneru nainstalována správně.

6 Zavřete horní kryt, dokud se neuzamkne.

- Aby nedošlo k poranění, nestrkejte ruce pod horní kryt.

7 Znovu připojte napájecí kabel.

13.2 Čištění válečků podavače dokumentu (pouze model KX-MB773/KX-MB783)

Pokud se dokumenty často nesprávně podávají, očistěte válečky.

1 Odpojte napájecí kabel. 2 Otevřete kryt automatického podavače dokumentů (①) a zároveň držte kryt dokumentu (②).

3 Očistěte válečky podavače dokumentů (③) látkou navlhčenou v čisticím lihovém roztoku a počkejte, až díly zcela oschnou.

4 Zavřete kryt automatického podavače dokumentů.

5 Znovu připojte napájecí kabel.

14.1 Referenční seznamy a hlášení

Lze vytisknout následující referenční seznamy a hlášení.

• "NASTAVENÍ"
• "ZRYCHLENÁ VOLBA"1
• "FAXOVÝ DENÍK"1
• "SEZNAM ROZESÍLÁNÍ"1
• "TEST TISKÁRNY"

- Pokud se na zkušební stránce objeví šmouhy, rozmazané tečky nebo čáry, vyčistěte vnitřek jednotky (strana 81, 84). Pokud je tisk stále nekvalitní, vyměňte zásobník s tonerem a jednotku fotoválce.

- "SEZNAM ID VOL."*1

- "SEZNAM ADRES" ²

*1 Pouze model KX-MB773/KX-MB783

*2 Pouze model KX-MB783

1 Opakovaným stisknutím tlačítka [MENU] zobrazíte zprávu "TISK HLÁSENÍ". 2 Požadovanou položku zobrazíte opakovaným stisknutím tlačítka [◀] nebo [▶]. 3 Stisknutím tlačítka [SET] zahajte tisk. → [MENU]

14.2 Technické údaje

■ Použitelné linky ^*1 :

Veřejná telefonní síť

■ Formát dokumentu:

KX-MB263: max. 216 mm na šířku, max. 297 mm na délku

KX-MB773/KX-MB783: max. 216 mm na šířku, max. 600 mm na délku

■ Skutečná šířka skenování:

208 mm

■ Skutečná šířka tisku:

A4: 202 mm

Letter/Legal: 208 mm

Přibližně 4 sekundy na stránku (přenos z paměti ECM-MMR) ³

■ Hustota skenování:

Rozlišení skenování:

Až 600 × 1 200 dpi (optické)

Až 9 600 × 9 600 dpi (interpolované)

Rozlišení kopírování:

Až 600 × 600 dpi (sklo skeneru)

Až 600 × 300 dpi (automatický podavač dokumentu) *1

Rozlišení faxu ^*1 :

Vodorovně: 8 obrazových bodů na mm

Svisle: 3,85 čar/mm – při standardním rozlišení, 7,7 čar/mm – při jemném a fotografickém rozlišení, 15,4 čar/mm – při velmi jemném rozlišení

■ Fotografické rozlišení:

64 odstínů šedi

■ Typ skeneru:

Barevný optický senzor skeneru

■ Typ tiskárny:

Laserová tiskárna

■ Systém komprese dat ^*1 :

Modifikovaný Huffman (MH), Modifikované ČTENÍ (MR),

Modifikované Modifikované ČTENÍ (MMR)

■ Rychlost modemu ^*1 :

33 600 / 31 200 / 28 800 / 26 400 / 24 000 / 21 600 / 19 200 / 16

800 / 14 400 / 12 000 / 9 600 / 7 200 / 4 800 / 2 400 bps; automatické zpomalení

■ Provozní prostředí:

10 °C - 32,5 °C, 20 % - 70 % RH (relativní vlhkost)

■ Rozměry:

KX-MB263: přibl. výška 255 mm × šířka 420 mm × hloubka 445 mm

KX-MB773/KX-MB783: přibl. výška 305 mm × šířka 420 mm × hloubka 445 mm

■ Hmotnost:

KX-MB263: přibl. 12 kg

KX-MB773/KX-MB783: přibl. 13 kg

■ Spotřeba energie:

Pohotovostní režim: Přibl. 6,5 W

Předehřívání: Přibl. 65 W

Kopírování: Přibl. 320 W

Maximální: Přibl. 950 W (při zapnutí fixační lampy)

■ Zdroj napájení:

220–240 V AC, 50/60 Hz

■ Kapacita paměti

(pro provozní a ukládací paměť):

32 MB

■ Kapacita paměti faxu ^*1 :

Celkem 2 MB

Přibližně 170 stránek pro příjem do paměti

Přibližně 150 stránek pro přenos z paměti

(podle testovací tabulky ITU-T No. 1 ve standardním rozlišení, bez použití režimu opravy chyb.)

■ Vlastnosti laserové diody:

Výkon laseru: max. 5 mW

Vlnová délka: 760 nm – 810 nm

Doba vyzařování: nepřetržitá

■ Rychlost tisku:

Cca 18 stránek za minutu

■ Rozlišení tisku:

600×600dpi

*1 Pouze model KX-MB773/KX-MB783

*2 Přenosová rychlost závisí na obsahu stran, rozlišení, stavu telefonních linek a možnostech zařízení volaného.

*3 Rychlost přenosu je založena na testovací tabulce ITU-T No. 1 a režimu Originál. Pokud jsou možnosti zařízení volaného ve srovnání s tímto zařízením omezené, může přenos trvat delší dobu.

Testovací tabulka ITU-T No. 1

• Design a technické údaje mohou být bez upozornění změněny.
• Obrázky a ilustrace v těchto pokynech se mohou nepatrně lišit od skutečného produktu.
• Hodiny mají odchylku přibližně ±60 sekund za měsíc (pouze model KX-MB773/KX-MB783).

Specifikace záznamového papíru

Formát záznamového papíru:

A4: 210 mm × 297 mm

Letter: 216 mm × 279 mm

Legal: 216 mm × 356 mm

Velikost štítku:

A4: 210 mm × 297 mm

Letter: 216 mm × 279 mm

Gramáž záznamového papíru:

60 g/m² až 90 g/m²

Poznámka k záznamovému papíru:

• Chystáte-li se pro použití na tomto zařízení zakoupit větší množství určitého média (obzvláště u speciálních formátů a typů médií), nejprve toto médium vyzkoušejte.
• Nepoužívejte následující typy papíru:

– papír s více než 20 % obsahem bavlny nebo fíbrového vlákna, jako například hlavičkový papír nebo papír používaný pro resumé,

– velmi hladký nebo lesklý papír nebo papír s výraznou texturou,

– natřený, poškozený nebo pomačkaný papír, – papíry s přídavnými prvky, např. s oušky nebo svorkami, – zaprášený papír, znečištěný nebo s mastnými skvrnami, – papír, který by se mohl rozpustit, vypařit, spálit či ztratit barvy, a papír, který při teplotě kolem 200 °C produkuje nebezpečné výpary, například velínový papír. Tyto materiály se mohou přenést na válec fixační jednotky a způsobit jeho poškození,

– vlhký papír,

– papír pro inkoustové tiskárny.

• Na některý papír lze tisknout jen na jednu stranu. Pokud s kvalitou tisku nejste spokojeni nebo pokud dochází k uvíznutí papíru, zkuste tisknout na druhou stranu papíru.
• Chcete-li, aby podávání papíru probíhalo plynule a kvalita tisku byla co nejvyšší, používejte papír s dlouhými zrny.
• Při tisku nepoužívejte papír různých typů nebo rozdílné síly zároveň. Mohlo by dojít k uvíznutí papíru.
• Nepoužívejte zařízení k oboustrannému tisku.
• Nepoužívejte papír potištěný na tomto zařízení při oboustranném tisku na jiných kopírkách nebo tiskárnách. Mohlo by dojít k uvíznutí papíru.
• Aby nedošlo ke zvlnění papíru, otevírejte balíky s papírem teprve tehdy, až papír budete skutečně potřebovat. Nepoužitý papír skladujte v originálním balení na chladném a suchém místě.

Životnost zásobníku s tonerem

Životnost zásobníku s tonerem závisí na rozsahu přijatého, kopírovaného nebo tištěného dokumentu. Následující příklad ukazuje přibližný vztah mezi pokrytím a životností vyměněného zásobníku s tonerem (model č. KX-FAT92E). Životnost zásobníku s tonerem se liší podle skutečného použití.

5 % oblast obrázku

Lze vytisknout přibližně 2 000 listů papíru formátu A4.

Lze vytisknout přibližně 1 000 listů papíru formátu A4.

Lze vytisknout přibližně 650 listů papíru formátu A4.

Poznámka:

• Oblast obrázku se mění podle hloubky, tloušťky a velikosti znaků.
• Pokud zapnete funkci úspory toneru, životnost zásobníku s tonerem se prodlouží přibližně o 40 %.

Životnost válce

Jednotka fotoválce je spotřební materiál a musí se pravidelně vyměňovat. Skutečnou životnost fotoválce určují různé faktory, jako je teplota, vlhkost, typ papíru a množství toneru použitého pro počet listů na tiskovou úlohu. Maximální životnost fotoválce je přibližně 6 000 listů. Skutečný počet listů, které fotoválec vytiskne může být výrazně nižší než tento údaj v případě, že zařízení často používáte pro tisk úloh s malým počtem listů. Mnoho faktorů, které určují skutečnou životnost fotoválce, nelze ovlivnit, proto nemůžeme zaručit minimální počet listů, které tento fotoválec vytiskne.

14.3 Informace o autorských právech a licencích (pouze model KX-MB783)

- Tento produkt používá část jádra NetBSD.

Použití části jádra NetBSD se řídí běžnou licencí BSD uvedenou níže.

Copyright (c)

Části jádra NetBSD jsou poskytovány s následujícími upozorněními na autorská práva.

Části jádra NetBSD jsou poskytovány na základě licencí, které se poněkud liší od výše uvedené licence formulované společností Berkeley. Tyto detaily naleznete ve zdrojovém kódu jádra NetBSD.

Zdrojový kód jádra NetBSD je poskytován v úložištích NetBSD CVS Repositories (http://cvsweb.netbsd.org/bsdweb.cgi/) a tento produkt obsahuje části zdrojového kódu v těchto adresářích.

http://cvsweb.netbsd.org/bsdweb.cgi/src/sys/kern/

http://cvsweb.netbsd.org/bsdweb.cgi/src/sys/net/

http://cvsweb.netbsd.org/bsdweb.cgi/src/sys/netinet/

- Tento produkt obsahuje software Net-SNMP a používá jej na základě těchto licenčních podmínek.

---- Část 1: CMU/UCD copyright notice: (BSD like) ----

Tento produkt obsahuje také následující upozornění a licence.

---

- Tento produkt obsahuje software thttpd vyvinutý společností ACMELabs a používá jej na základě těchto licenčních podmínek.

Copyright 1995,1998,1999,2000 by Jef Poskanzer [e-mail] .

Části softwaru thttpd jsou poskytovány s následujícími upozorněními na autorská práva.

Copyright 1995 by Jef Poskanzer [e-mail] .

Copyright 1998 by Jef Poskanzer [e-mail] .

Copyright 1999 by Jef Poskanzer [e-mail] .

- JPEG

Tento software je z části založen na práci Independent JPEG Group.

15.1 Rejstřík

# #101 Datum a čas: 21

102 Logo: 22

103 Vaše fax. číslo: 22

110 Jazyk: 52

114 Umístění: 52

120 Režim volby: 18

121 Čas zpětného volání/funkce Flash: 52

145 Kontrast displeje LCD: 52

155 Změna hesla: 53

161 Typ zvonění: 53

210 Počet zvonění faxu: 53

212 Počet zvonění v režimu TEL/FAX: 55

216 Automatický seznam ID volajících: 49

380 Velikost papíru ve vstupním zásobníku papíru: 53

401 Zpráva o odeslání: 39, 55

402 Automatický výpis: 39, 55

404 Režim ručního příjmu: 55

411 Mezinár. režim 55

412 Zpožděné odeslání: 56

413 Výběr ECM: 56

416 Spojovací tón: 56

432 Auto. zmenšení: 56

434 Kód aktivace faxu: 57

436 Počet tichých příjmů : 57

437 Upozornění na příjem do paměti: 57

438 Přátelský příjem: 57

442 Nastavení faxu PC: 57

443 Příjem PC faxu: 23

459 Nastavení funkcí faxu na výchozí hodnotu: 57

461 Výchozí rozlišení kopírování: 58

462 Udržení kontrastu: 53

463 Výchozí režim provozu: 53

464 Časovač režimu: 53

467 Udržení rozvržení stránky: 58

468 Udržení zvětšení/zmenšení: 58

469 Udržení kompletace: 58

482 Úspora toneru: 12, 54

493 Režim skenování: 59

494 Udržení parametrů skenování: 59

500 Režim DHCP: 60

501 Adresa IP: 60

502 Maska podsítě: 60

503 Výchozí brána: 60

504 Server DNS #1: 60

505 Server DNS #2: 60

507 Název počítače: 60

508 Adresa MAC: 60

532 Schválení uživatelé: 60

533 Automatická adresa IP: 60

534 HTTPD: 60

774 Časová prodleva dat: 58

A Adresa IP (funkce #501): 60

Adresa MAC (funkce #508): 60

Adresář: 37

Automatická adresa IP (funkce #533): 60

Automatický podavač dokumentu: 19, 33, 40

Auto. zmenšení (funkce #432): 56

Časovač režimu (funkce #464): 53

Časová prodleva dat (funkce #774): 58

Čištění: 81, 84

Datum a čas (funkce #101): 21

Displej

Chybové zprávy: 66

Kontrast (funkce #145): 52

Doba zpětného volání (funkce #121): 52

Externí telefon: 44

Faxové číslo (funkce #103): 22

Filtr nevyžádaných faxů: 47

Čas blesku (funkce #121): 52

Formát dokumentu: 19

Funkce faxu: 55

Funkce kopírování: 58

Funkce LAN: 60

Funkce Pull scan: 31

Funkce Push scan: 29

Funkce skenování: 59

Funkce tisku z počítače: 58

H Help (Nápověda): 20

Heslo (funkce #155): 53

Hlasitost 21

Hlášení

Adresy: 85

Hromadné rozesílání: 85

ID volajícího: 53, 85

Nastavení: 85

Odesílání: 39, 55

Ověření funkcí tiskárny: 85

Programování rozesílání: 85

Telefonní číslo: 85

Výpadek napájení: 73

Žurnál: 39, 85

HTTPD (funkce #534): 60

Chybové zprávy: 65, 66

ID volajícího

Ukládání: 50

Zpětné volání: 49

Jazyk (funkce #110): 52

Jednotka fotoválce: 9

Kopie: 32

Kopírování

N v 1: 35

Plakát: 35

Quick ID: 34

Rezervování: 36

Řazení: 36

Zkušební nastavení: 36

Zmenšení: 33

Zvětšení: 33

Kód aktivace faxu (funkce #434): 57

L Logo (funkce #102): 22

M Maska podsítě (funkce #502): 60

Mezinárodní režim (funkce #411): 55

N Nastavení ECM (funkce #413): 56

Nastavení faxu počítače (funkce #442): 57

Navigační adresář

Odesílání faxů: 40

Ukládání: 37

Nápověda

Adresář: 20

Hlášení: 20

ID volajícího: 20

Kopírka: 20

Příjem faxu: 20

Seznam funkcí: 20

Základní nastavení: 20

Název počítače (funkce #507): 60

Obnovení funkcí faxu (funkce #459): 57

OCR, software: 30

Odesílání faxů

Hromadné rozesílání: 41

Průvodce adresáře: 40

Ruční: 39

Rychlá volba: 40

Z paměti: 40

Opakovaná volba 39, 40

P Počet zvonění

FAX ONLY (pouze fax) (funkce #210) 53

TEL/FAX (funkce #212): 55

Tichý příjem (funkce #436): 57

Programování: 51

Přátelský příjem (funkce #438): 57

Přenos hromadného rozesílání : 41

Připojení: 17

LAN: 17

USB: 24

Příjem faxu počítačem (funkce #443): 23

Příjem faxů

Automaticky: 44

Ručně: 44

Příslušenství: 6

Režim DHCP (funkce #500): 60

Režim FAX (pouze fax): 44

Režim ručního příjmu (funkce #404): 55

Režim skenování (funkce #493): 59

Režim TEL: 44

Režim volby (funkce #120): 18, 52

Rozlišení: 32, 39

Rychlá volba

Odesílání faxů: 40

Ukládání: 37

Rychlé skenování 40

Server DNS #1 (funkce #504): 60

Server DNS #2 (funkce #505): 60

Seznam adres: 85

Seznam ID volajících (funkce #216): 49

Seznam nastavení: 85

Seznam programování pro hromadné rozesílání 85

Seznam telefonních čísel: 85

Seznam testů tiskárny: 85

Schválení uživatelé (funkce #532): 60

Síťové funkce: 61

Sklo skeneru: 19, 32, 39

Spojovací tón (funkce #416): 56

Spotřeba toneru: 87

Štítek: 28

Typ zvonění (funkce #161): 21, 53

Udržení kompletace (funkce #469): 58

Udržení kontrastu (funkce #462): 53

Udržení parametrů skenování (funkce #494): 59

Udržení rozvržení stránky (funkce #467): 58

Udržení zvětšení/zmenšení (funkce #468): 58

Ukládání

Hromadné rozesílání: 41

Navigační adresář: 37

Rychlá volba: 37

Umístění (funkce #114): 52

Upozornění na příjem do paměti (funkce #437): 57

Uvíznutí

Dokument: 80

Záznamový papír. 75

Úspora energie (funkce #403): 53

Úspora toneru (funkce #482) 12, 54

V Velikost papíru

Vstupní zásobník papíru (funkce #380) : 53

Velikost záznamového papíru: 86

Vstupní zásobník pro ruční podávání : 28

Vyžádaný příjem: 46

Výchozí brána (funkce #503): 60

Výchozí nastavení faxu (funkce #459) 57

Výchozí režim provozu (funkce #463): 53

Výchozí rozlišení kopírování (funkce #461) : 58

Výpadek napájení : 73

Výpis (funkce #402): 39, 85

Z Zadávání znaků : 62

Základní funkce : 52

Zásobník s tonerem : 9

Záznamník: 46

Záznamový papír: 14

Zpožděné odeslání (funkce #412): 56

Zpráva o odeslání (funkce #401): 39, 55

Životnost válce: 87

Poznámky

Poznámky

Poznámky
