NÁVOD K OBSLUZE HG755420UM AEG-ELECTROLUX

Děkujeme vám, že jste si zvolili výrobek značky AEG. Aby vám bezchybně sloužil mnoho let, vyrobili jsme jej s pomocí inovativních technologií, které usnadňují život, a vybavili jsme jej funkcemi, které u obyčejných spotřebičů nenajdete. Stačí věnovat pár minut čtení a zjistíte, jak z něho získat co nejvíce.

Navštivte naše stránky ohledně:

Rady ohledně používání, brožury, poradce při potížích, servisních informací: www.aeg.com

Registrace vašeho spotřebiče, kterou získáte lepší servis: www.aeg.com/productregistration

Nákupu příslušenství, spotřebního materiálu a originálních náhradních dílů pro váš spotřebič: www.aeg.com/shop

PÉČE O ZÁKAZNÍKY A SERVIS

Doporučujeme používat originální náhradní díly.

Při kontaktu se servisním střediskem se ujistěte, že máte k dispozici následující údaje. Tyto informace jsou uvedeny na typovém štítku. Model, výrobní číslo (PNC), sériové číslo.

Upozornění / Důležité bezpečnostní informace.

Všeobecné informace a rady

Upozornění k ochraně životního prostředí

Změny vyhrazeny.

1. BEZPEČNOSTNÍ INFORMACE

Tento návod si pečlivě přečtěte ještě před instalací spotřebiče a jeho prvním použitím. Výrobce nezodpovídá za škody a zranění způsobená nesprávnou instalací či chybným používáním. Návod k použití vždy uchová-vejte spolu se spotřebičem pro jeho budoucí použití.

1.1 Bezpečnost dětí a postižených osob

UPOZORNĚNÍ

Hrozí nebezpečí udušení, úrazu nebo jiných trvalých následků.

• Tento spotřebič smí používat děti starší osmi let nebo osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí pouze, pokud tak činí pod dozorem osoby, která je zodpovědná za jejich bezpečnost.
• Nenechte děti hrát si se spotřebičem.
  • Všechny obaly uschovejte z dosahu dětí.
• Je-li spotřebič v provozu nebo pokud chladne, nedovolte dětem a domácím zvířatům, aby se k němu přibližovaly. Přístupné části jsou horké.
• Pokud je spotřebič vybaven dětskou bezpečnostní pojistkou, doporučuje se ji aktivovat.
• Čištění a uživatelskou údržbu spotřebiče by neměly provádět děti bez dozoru.

1.2 Všeobecné bezpečnostní informace

• Spotřebič a jeho dostupné části se mohou během používání zahřát na vysokou teplotu. Nedotýkejte se topných článků.
• Spotřebič nepoužívejte spolu s externím časovačem nebo samostatným dálkovým ovládáním.

• Příprava jídel s tuky či oleji na varné desce bez dozo- ru může být nebezpečná a způsobit požár.

• Oheň se nikdy nesnažte uhasit vodou, ale vypněte spotřebič a poté plameny zakryjte např. víkem nebo hasicí rouškou.

• Nepokládejte věci na varnou desku.
• K čištění spotřebiče nepoužívejte čisticí zařízení na páru.
• Na varnou desku nepokládejte žádné kovové předměty jako nože, vidličky, lžíce nebo pokličky, protože by se mohly zahřát na velmi vysokou teplotu.

2. BEZPEČNOSTNÍ POKYNY

Tento spotřebič je vhodný pro následující trhy: HR CZ IT RO SK

2.1 Instalace

UPOZORNĚNÍ

Tento spotřebič smí instalovat jen kvalifikovaná osoba.

• Odstraňte veškerý obalový materiál.
• Poškozený spotřebič neinstalujte ani nepoužívejte.
• Řid'te se pokyny k instalaci dodanými spolu s tímto spotřebičem.
• Dodržujte minimální vzdálenosti od ostatních spotřebičů a nábytku.
• Při přemist'ování spotřebiče bud'te vždy opatrní, protože je těžký. Vždy noste ochranné rukavice.
• Utěsněte výřez v povrchu pomocí těsniva, abyste zabránili bobtnání z důvo-du vlhkosti.
• Chraňte dno spotřebiče před párou a vlhkostí.
• Spotřebič neinstalujte vedle dveří či pod oknem. Zabráníte tak převržení horkého nádobí ze spotřebiče při ote-víráni dveří či okna.
• Pokud je spotřebič instalován nad zá-suvkami, ujistěte se, že prostor mezi dnem spotřebiče a horní zásuvkou za- jišťuje dostatečnou cirkulaci vzduchu.

- Spodek spotřebiče se může silně zahřát. Doporučujeme proto instalovat nehořlavý samostatný panel pod spotřebičem, který bude zakrývat spodek spotřebiče.

Připojení k elektrické síti

UPOZORNĚNÍ

Hrozí nebezpečí požáru nebo úrazu elektrickým proudem.

• Veškerá elektrická připojení musí být provedena kvalifikovaným elektri-kářem.
• Spotřebič musí být uzemněn.
• Před každou údržbou nebo čištěním je nutné se ujistit, že je spotřebič odpojen od elektrické sítě.
• Použijte správný typ napájecího kabelu.
• Elektrické kabely nesmí být zamotané.
• Dbejte na to, aby se elektrické přívodní kabely nebo zástrčky (jsou-li součástí výbavy) nedotýkaly horkého spotřebiče nebo horkého nádobí, když spotřebič připojujete do blízké zásuvky.
• Ujistěte se, že je spotřebič nainstalován správně. Volné a nesprávné zapojení napájecího kabelu či zástrčky (je-li součástí výbavy) může mít za následek přehřátí svorky.

• Ujistěte se, že je nainstalována ochrana před úrazem elektrickým proudem.

• Použijte svorku k odlehčení kabelu od tahu.

• Dbejte na to, abyste nepoškodili napájecí kabel nebo síťovou zástrčku (je-li součástí výbavy). Pro výměnu napájecího kabelu se obrat’te na servisní středisko nebo elektrikáře.
• Je nutné instalovat vhodný vypínač nebo izolační zařízení k řádnému odpojení všech napájecích vodičů spotřebiče. Toto izolační zařízení musí mít mezeru mezi kontakty alespoň 3 mm širokou.
• Používejte pouze správná izolační zařízení: ochranné vypínače vedení, pojistky (pojistky šroubového typu se musí odstranit z držáku), ochranné zemnicí jističe a stykače.

Připojení plynu

• Veškerá plynová připojení by měla být provedena kvalifikovanou osobou.
• Zkontrolujte, zda kolem spotřebiče může obíhat chladný vzduch.
• Informace ohledně přívodu plynu naleznete na typovém štítku.
• Tento spotřebič není připojen k zařízení na odvod spalin. Ujistěte se, že je spotřebič připojen dle aktuálních instalačních vyhlášek. Dbejte na požadavky týkající se dostatečné ventilace.

2.2 Použití spotřebiče

UPOZORNĚNÍ

Hrozí nebezpečí zranění, popálení či úrazu elektrickým proudem.

• Tento spotřebič používejte výhradně v domácnosti.
• Neměňte technické parametry tohoto spotřebiče.
• Zapnutý spotřebič nenechávejte bez dozoru.
• Nepracujte se spotřebičem, když máte vlhké ruce nebo když je v kontaktu s vodou.
• Na varné zóny nepokládejte příbory nebo pokličky. Byly by horké.
• Po použití nastavte varnou zónu do polohy „vypnuto“.
• Nepoužívejte spotřebič jako pracovní nebo odkládací plochu.

UPOZORNĚNÍ

Hrozí nebezpečí požáru nebo výbuchu.

• Tuky a oleje mohou při zahřátí uvolňovat hořlavé páry. Když vaříte s tuky a oleji, držte plameny a ohřáté předměty mimo jejich dosah.
• Páry uvolňované velmi horkými oleji se mohou samovolně vznítit.
• Použitý olej, který obsahuje zbytky potravin, může způsobit požár při nižších teplotách než olej, který se používá poprvé.
• Do spotřebiče, do jeho blízkosti nebo na spotřebič neumíst'ujte hořlavé předměty nebo předměty obsahující hořlavé látky.

UPOZORNĚNÍ

Hrozí nebezpečí poškození spotřebiče.

• Nepokládejte horké nádoby na ovládací panel.
• Nenechte vyvařit vodu v nádobách.
• Nezapínejte varné zóny s prázdnými nádobami nebo zcela bez nádob.
• Na spotřebič nepokládejte hliníkovou fólii.
• Varná deska nesmí přijít do styku s kyselými tekutinami jako je ocet, citrónová šťáva nebo s prostředky na odstraňování vodního kamene. Mohou totiž zanechat matné skvrny.
• V místě instalace spotřebiče zařid'te dobrou ventilaci.
• Ujistěte se, že nejsou ventilační otvory zakryté.
• Používejte pouze nádobí se správným tvarem a průměrem dna větším než jsou rozměry hořáků. Hrozí nebezpečí přehřátí a prasknutí skleněné desky (je-li součástí spotřebiče).
• Zkontrolujte, zda plamen nezhasne, otočíte-li ovladačem rychle z maximální do minimální polohy.
• Ujistěte se, že jsou nádoby umístěny na středu plotýnek a nepřečnívají přes okraje varné desky.
• Používejte pouze příslušenství dodávané se spotřebičem.
• Na hořáky neinstalujte rozptylovač plamene.

2.3 Čištění a údržba

UPOZORNĚNÍ

Hrozí nebezpečí poškození spotřebiče.

• Spotřebič čistěte pravidelně, abyste zabránili poškození materiálu jeho povrchu.
• K čištění spotřebiče nepoužívejte proud vody nebo páru.
• Hořáky nemyjte v myčce nádobí.
• Vyčistěte spotřebič vlhkým měkkým hadrem. Používejte pouze neutrální mycí prostředky. Nepoužívejte prostředky s drsnými částicemi, drá-

těnky, rozpouštědla nebo kovové předměty.

2.4 Likvidace

UPOZORNĚNÍ

Hrozí nebezpečí úrazu či udušení.

• Pro informace ohledně správné likvidace spotřebiče se obrat'te na místní úřady.
• Odpojte spotřebič od elektrické sítě.
• Odřízněte a vyhod'te sít'ový kabel.
• Vnější plynové potrubí slisujte.

3. POPIS SPOTŘEBIČE

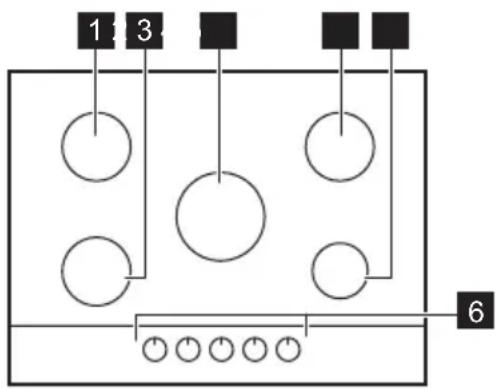

3.1 Uspořádání varné desky

1 Středně rychlý hořák
2 Středně rychlý hořák
3 Hořák s trojitou korunkou
4 Středně rychlý hořák
5 Pomocný hořák
6 Ovladače

3.2 Ovladače

Symbol Popis
	bez přívodu plynu / po-loha vypnuto
	poloha pro zapálení / maximální přívod plynu

Symbol Popis

minimální přívod plynu

4. DENNÍ POUŽÍVÁNÍ

UPOZORNĚNÍ

Viz kapitoly o bezpečnosti.

4.1 Zapálení hořáku

UPOZORNĚNÍ

Při používání otevřeného ohně v kuchyni bud’te velmi opatrní. Výrobce odmítá veškerou odpovědnost v případě nesprávného použití plamene.

Vždy nejprve zapalte hořák, a teprve pak na něj postavte nádobu.

Zapálení hořáku:

1. Otočte ovladač doleva do polohy maximálního výkonu ( ☆ ) a stiskněte ho.
2. Podržte ovladač stisknutý ještě asi 5 vteřin; tím se termočlánek zahřeje. Jestliže se dostatečně nezahřeje, přívod plynu se přeruší.
3. Jakmile je plamen pravidelný, seřid'te ho.

Jestliže se hořák ani po několika pokusech nezapálí, zkontrolujte, zda je koruna hořáku i kryt ve správné poloze.

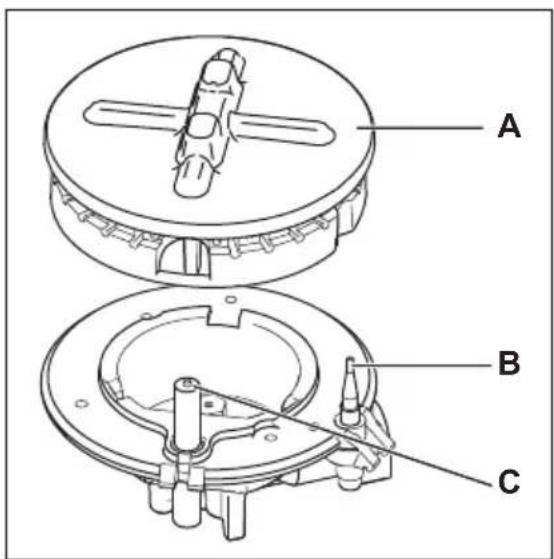

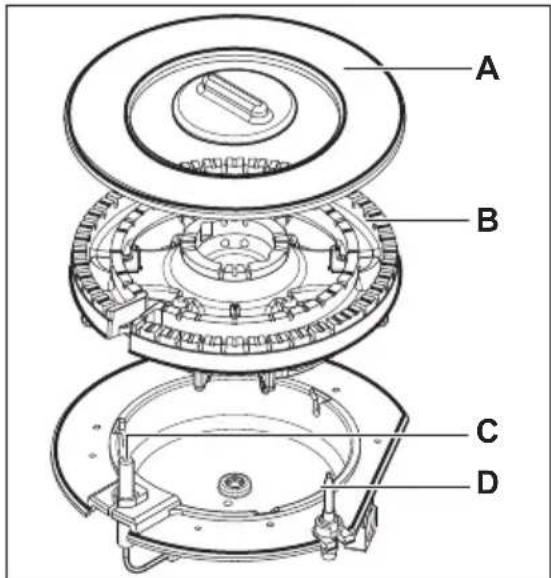

A) Víčko a korunka hořáku
B) Termočlánek
C) Zapalovací svíčka

A) Víčko hořáku
B) Korunka hořáku
C) Zapalovací svíčka
D) Termočlánek

UPOZORNĚNÍ

Ovladač stiskněte na maximálně 15 vteřin.

Jestliže se hořák nezapálí ani po 15 vteřinách, uvolněte ovladač, otočte ho do polohy vypnuto a po 1 minutě ho zkuste znovu zapálit.

Při přerušení dodávky elektrického proudu můžete hořák zapálit i bez elektrického zařízení. V takovém případě přiložte k hořáku plamen, zatlačte na příslušný ovladač a otočte jím proti směru hodinových ručiček na maximální pozici puštěného plynu.

Jestliže plamen z nějakého důvo- du zhasne, otočte ovladačem do polohy vypnuto a po nejméně 1 minutě se pokuste hořák znovu zapálit.

Generátor jisker se může spustit automaticky při zapnutí elektrické sítě, po instalaci nebo výpadku proudu. Je to normální jev.

4.2 Zavření hořáku

Chcete-li plamen zavřít, otočte ovladačem na symbol ●.

UPOZORNĚNÍ

Před sejmutím nádobí z hořáku vždy nejdříve ztlumte nebo zhasněte plamen.

5. UŽITEČNÉ RADY A TIPY

UPOZORNĚNÍ

Viz kapitoly o bezpečnosti.

5.1 Úspora energie

• Je-li to možné, vždy zakrývejte nádoby pokličkami.
• Jakmile se jídlo začne vařit, stáhněte plamen, aby se jen dusilo.

Používejte nádoby na vaření s průměrem vhodným pro rozměry hořáků.

Hořák Průměry nádobí
Trojitá ko-runka	180 - 260 mm
Středně ry-chlý (levýzadní)	120 - 240 mm
Středně ry-chlý (pravýzadní)	120 - 240 mm
Středně ry-chlý (levýpřední)	120 - 220 mm
Pomocný 80 - 180 mm

UPOZORNĚNÍ

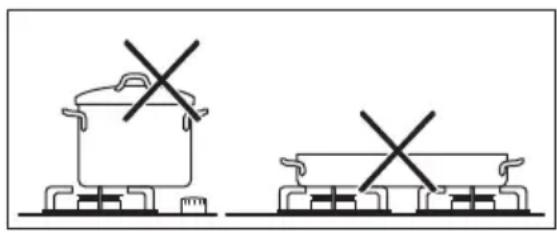

Ujistěte se, že dna varných nádob nestojí nad ovladači. Pokud jsou ovladače pode dny varných nádob, plameny je budou zahřívat.

Nedávejte stejnou pánev na dva hořáky.

Ujistěte se, že držadla hrnců nepřečnívají nad předním okrajem varné desky. Ujistěte se, že jsou hrnce umístěné na středu hořáků, čímž získají maximální stabilitu a sníží se spotřeba plynu.

Abyste zabránili rozlití a případnému po- ranění, nepokládejte na hořáky nestabil- ní nebo poškozené nádoby.

UPOZORNĚNÍ

Nepoužívejte rozptylovač plame- ne.

6. ČIŠTĚNÍ A ÚDRŽBA

UPOZORNĚNÍ

Viz kapitoly o bezpečnosti.

UPOZORNĚNÍ

Před čištěním spotřebič vypněte a nechte ho vychladnout. Před každou údržbou nebo čištěním odpojte spotřebič od zdroje elektrického napájení.

Škrábance nebo tmavé skvrny na povrchu nemají vliv na funkci spotřebiče.

• Mřížky pod nádoby lze pro pohodlnější čištění vyjmout.
• Smaltované části, kryt a korunku hořáků umyjte vlažnou vodou se saponátem a před jejich vložením zpět je řádně osušte.
• Části z nerezové oceli omyjte vodou a pak osušte měkkým hadrem.
• Mřížky pod nádoby nejsou vhodné pro mytí v myčce nádobí. Musí se mýt ručně.
• Při ručním mytí mřížek pod nádoby bud’te opatrní při jejich osušování, protože smaltování někdy zanechává drsné hrany. V případě potřeby odstraňte odolné skvrny pomocí pastového čisticího prostředku.
• Po vyčistění mřížky pod nádoby správně umístěte.
• Mají-li hořáky správně fungovat, musí být ramena mřížek pod nádoby ve středu hořáků.
• Při snímání mřížek pod nádoby bud'te velmi opatrní, aby nedošlo k poškození varné desky.
  Po vyčištění spotřebič osušte měkkým hadrem.

Odstranění nečistot:

1. – Okamžitě odstraňte: roztavený plast, plastovou folii nebo jídlo obsahující cukr.

2. Spotřebič vypněte a nechte jej vychladnout před čištěním: skvrn od vodního kamene, vodových kroužků, tukových skvrn nebo kovově lesklého zbarvení. Použijte speciální čisticí prostředek na sklo nebo nerezovou ocel.

3. Vyčistěte spotřebič vlhkým hadrem s malým množstvím čisticího prostředku.

4. Nakonec spotřebič vytřete čistým hadrem do sucha.

Při vysokém zahřátí může nerezová ocel ztratit lesk. Z tohoto důvodu nesmíte vařit v nádobách z mastku, v kameninových pánvích nebo na litinových plátech.

6.1 Čištění zapalovací svíčky

Elektrické zapalování se provádí pomocí keramické zapalovací svíčky s kovovou elektrodou. Udržujte tyto součásti čisté, aby hořáky dobře zapalovaly, a kontrolujte průchodnost otvorů v koruně hořáků.

6.2 Pravidelná údržba

Pravidelně si v servisním středisku objednávejte kontrolu stavu přívodní plynové trubky a nastavovače tlaku, je-li instalován.

7. ODSTRAŇOVÁNÍ ZÁVAD

Problém Možná příčina Řešení
Při zapalování plynu ne-vzniká jiskra.	Je přerušena dodávka elektrického proudu.	Zkontrolujte, zda je spotřebič připojen a zda je zapnut zdroj elektrického proudu.Zkontrolujte pojistku. Jestliže pojistka vy-padne vícekrát, obrat’-te se na kvalifikované-ho elektrikáře.
Víčko hořáku a rozdě-lovač plamene jsou nasazeny nesymetric-ky.		Zkontrolujte, zda jsou víčko hořáku a rozdě-lovač plamene správně nasazeny.
Plamen zhasíná ihned po zapálení.	Termočlánek není zahřátý na dostateč-nou teplotu.	Po zapálení plamene podržte ovladač stis-knutý ještě asi 5 sekund.
Plynový kroužek hoří ne-rovnoměrně.	Rozdělovač plamene je ucpaný zbytky jídla.	Zkontrolujte, zda není hlavní tryska zanese-ná a zda na rozdělova-či plamene nejsou zbytky jídel.

Pokud dojde k poruše, pokuste se nej-prve závadu odstranit sami. Pokud problém nemůžete vyřešit sami, obraťte se prosím na svého prodejce nebo místní servisní středisko.

V případě chyby v obsluze spotřebiče nebo v případě, že instalaci neprovedl autorizovaný technik, budete muset návštěvu servisního technika nebo prodejce zaplatit, i když je spotřebič ještě v záruce.

K rychlé a účinné pomoci jsou nezbytné tyto údaje. Tyto údaje jsou k dispozici na typovém štítku.

- Označení modelu ......

• Výrobní číslo (PNC) ......
• Sériové číslo (S.N.) ......

Používejte pouze originální náhradní díly. Můžete je zakoupit pouze v našem servisním středisku a autorizovaných obchodech s náhradními díly.

7.1 Štítky dodávané v sáčku s příslušenstvím

Nalepte samolepící štítky následujícím způsobem:

1 Nalepte jej na záruční list a odešlete tuto část

2 Nalepte jej na záruční list a uscho-vejte si tuto část

3 Nalepte jej na návod k použití

8. INSTALACE

UPOZORNĚNÍ

Viz kapitoly o bezpečnosti.

UPOZORNĚNÍ

Následující pokyny k instalaci a údržbě smí provádět pouze kvalifikovaní pracovníci v souladu s platnými předpisy.

8.1 Připojení plynu

Zvolte pevné přípojky nebo použijte ohebnou hadici z nerezové oceli v souladu s platnými předpisy. Pokud použijete ohebné kovové hadice, dbejte na to, aby se nikde nedotýkaly pohyblivých částí, ani nebyly nikde přiskřípnuté. Také dá-vejte pozor, když je varná deska nainstalovaná společně s troubou.

Zajistěte, aby tlak přívodu plynu do zařízení odpovídal doporučeným hodnotám. Nastavitelná přípojka je připevněna k úplné rampě pomocí matice se závitem G 1/2". Volně našroubujte součásti, nastavte připojení do požadovaného směru a vše utáhněte.

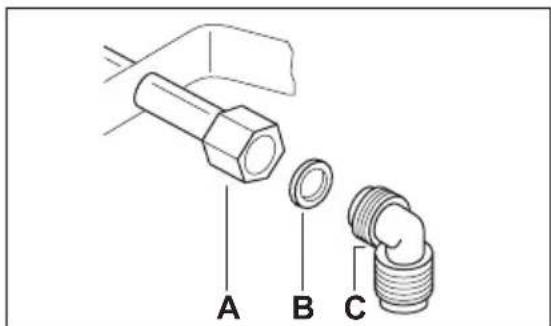

A) Konec hřídele s maticí
B) Pračka
C) Potrubní koleno

Zkapalněný plyn

U zkapalněného plynu použijte držák gumové hadice. Vždy použijte těsnění. Pak pokračujte s připojením plynu.

Pružnou hadici lze použít za těchto podmínek:

– nesmí se zahřát na vyšší než pokojovou teplotu, vyšší než 30 °C;
- nesmí být delší než 1500 mm;
– nesmí být přiškrcena;
- nesmí být vystavena tahu nebo zkrou- cení;

– nesmí být v kontaktu s ostrými kraji nebo rohy;

– musí být snadno přístupná, aby mohl být kontrolován její stav.

Při kontrole stavu pružné hadice se zjišťuje, zda:

– nemá po celé délce ani na koncích trhliny, zářezy nebo známky ohoření;

- materiál není ztvrdlý, ale má svou normální pružnost;

– spojovací svorky nejsou rezavé;

– doba její životnosti není prošlá. Zjistíte-li jakoukoli z uvedených závad, hadici neopravujte, ale vyměňte ji.

Po dokončení instalace se ujistěte, že jsou těsnění u všech spojek v pořádku. Použijte mýdlový roztok, nikoliv plamen!

8.2 Výměna trysek

1. Sundejte mřížky určené pod nádoby.

2. Odstraňte víčka a korunky hořáku.

3. Pomocí nástrčného klíče 7 odšrou-bujte vstřikovací trysky a nahrad'te je tryskami potřebnými pro používaný druh plynu (viz tabulka v kapitole „Technické informace“).

4. Stejným postupem v opačném pořadí zase jednotlivé části smontujte.

5. Vyměňte typový štítek (nachází se v blízkosti přívodního plynového potrubí) za takový, který odpovídá novému druhu dodávaného plynu. Tento štítek můžete najít v balíčku dodávaném se spotřebičem.

Pokud je tlak plynu při napájení jiný nebo nestálý v porovnání s požadovaným tlakem, je nutné instalovat na přívodní plynové potrubí nastavovač tlaku.

8.3 Nastavení minimální úrovně

Postup nastavení minimální úrovně hořáku:

1. Zapalte hořák.
2. Otočte ovladač do minimální polohy.
3. Odstraňte ovladač.

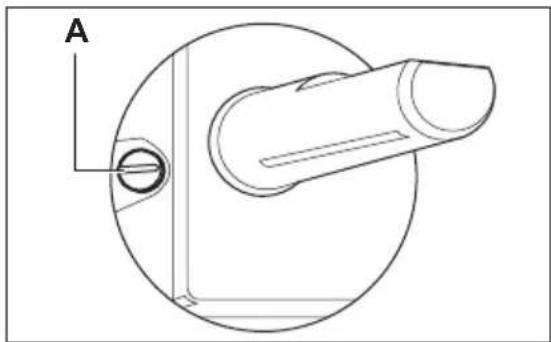

4. Úzkým šroubovákem nastavte polo- hu obtokového šroubu.

2) pouze pro Rusko

• Jestliže přejdete ze zemního plynu G20 20 mbar (nebo na zemní plyn G20 13 mbar ^2) ) na zkapalněný plyn obtokový šroub zcela zašroubujte a utáhněte.
• Při přechodu ze zkapalněného plynu na zemní plyn G20 20 mbar uvolněte obtokový šroub asi o 1/4 otáčky (1/2 otáčky v případě hořáku s trojitou korunkou).
• Při přechodu ze zemního plynu G20 20 mbar na zemní plyn G20 13 mbar ^2) uvolněte obtokový šroub asi o 1/4 otáčky (1/2 otáčky v případě hořáku s trojitou korunkou).
• Při přechodu ze zkapalněného plynu na zemní plyn G20 13 mbar ^2 povolte obtokový šroub asi o 1/2 otáčky (o celou otáčku v případě hořáku s trojitou korunkou).
• Při přechodu ze zemního plynu G20 13 mbar ^2) na zemní plyn G20 20 mbar utáhněte obtokový šroub asi o 1/4 otáčky (1/2 otáčky v případě hořáku s trojitou korunkou).

UPOZORNĚNÍ

Zkontrolujte, zda plamen nezhasne, otočíte-li ovladačem rychle z maximální do minimální polohy.

8.4 Připojení k elektrické síti

• Přesvědčte se, že jmenovité napětí a typ napájení na typovém štítku odpovídají napětí a výkonu místního zdroje napájení.

• Spotřebič se dodává s napájecím kabelem. Ten musí být vybaven správnou zástrčkou vhodnou pro danou zátěž vyznačenou na typovém štítku. Uji-stěte se, že je zástrčka zapojena do správné zásuvky.

• Vždy používejte správně instalovanou sít'ovou zásuvku s ochranou proti úrazu elektrickým proudem.

• Po instalaci musí zůstat sít'ová zástrčka nadále dostupná.
• Neodpojujte spotřebič ze zásuvky ta-hem za kabel. Vždy tahejte za zá-strčku.
• Při připojení spotřebiče pomocí prodlužovacího kabelu, rozdvojky nebo vícenásobného připojení hrozí nebezpečí požáru. Ujistěte se, že uzemnění splňuje platné normy a nařízení.
• Napájecí kabel nesmí být vystaven teplotám vyšším než 90 °C.

Ujistěte se, že jste připojili modře zbarvený nulový vodič ke svorce označené písmenem „N“. Hnědě (nebo černě) za barvený fázový vodič připojte ke svorce označené písmenem „L“. Fázový vodič musí být vždy připojen.

8.5 Výměna připojovacího kabelu

Připojovací kabel vyměňte pouze za kabel H05V2V2-F T90 nebo ekvivalentní typ. Ujistěte se, že průřez kabelu odpovídá napětí a provozní teplotě. Zemnící vodič zbarvený žlutozeleně musí být přibližně o 2 cm delší než hnědý (nebo černý) fázový vodič.

8.6 Vestavba

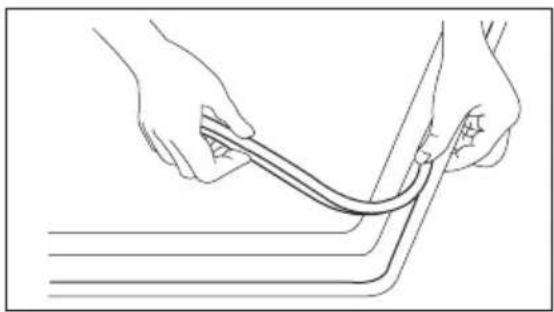

A) dodávané těsnivo
B) dodávané konzole

POZOR

Spotřebič instalujte pouze na pracovní plochu s rovným povrchem.

8.7 Možnosti zapuštění

Kuchyňská skříňka s dvířky

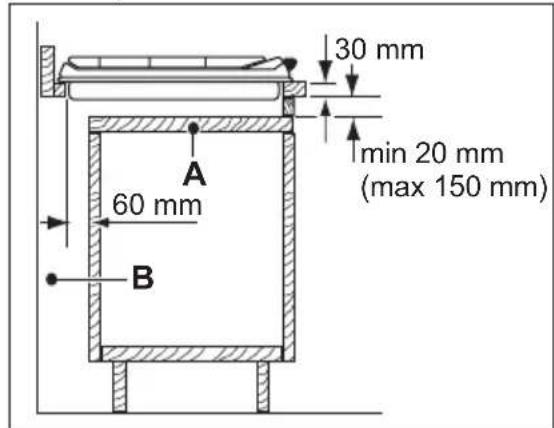

Panel instalovaný pod varnou deskou musí být snadno odnímatelný a umožňovat snadný přístup v případě, že je nutný technický zásah.

A) Odnímatelný panel
B) Prostor pro přípojky

Kuchyňská skříňka s troubou

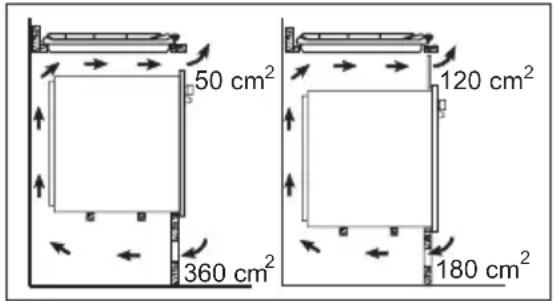

Rozměry výřezu pro varnou desku musí odpovídat uvedeným hodnotám a kuchyňská linka musí být vybavena otvory pro trvalý přívod vzduchu. Elektrické připojení varné desky a trouby musí být z bezpečnostních důvodů instalováno

odděleně a umožňovat snadné vyjmutí trouby z linky.

9. TECHNICKÉ INFORMACE

Rozměry varné desky

Šířka: 745 mm

Délka: 515 mm

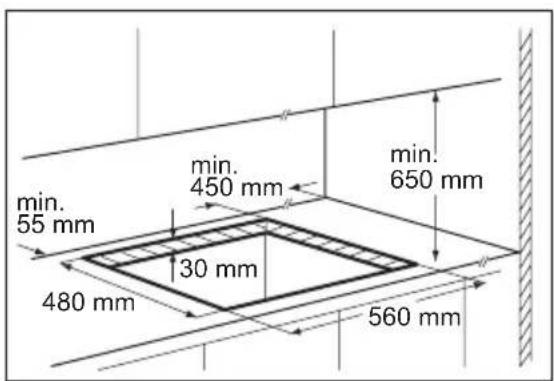

Rozměry výřezu pro varnou desku

Šířka: 560 mm

Délka: 480 mm

Tepelný výkon

Hořák s trojitou korunou 3.8 kW

Středně rychlý hořák: 1.9 kW

Pomocný hořák: 1.0 kW

CELKOVÝ VÝKON: G20 (2H) 20 mbar = 10.5 kWG30/G31 (3B/P) 30/30 mbar = 763 g/hG20 (2H) 13 mbar = 11 kW pouze pro Rusko

Elektrické napájení: 230 V ~ 50 Hz

Kategorie: II2H3B/P

Připojení plynu: G 1/2"

Přívod plynu: G20 (2H) 20 mbar

Třída spotřebiče: 3

Průměry ventilů

Hořák ∅ trysek v 1/100 mm	Hořák ∅ trysek v 1/100 mm
Pomocný 28 Trojitá korunka 56
Středně rychlý 32

Plynové hořáky pro ZEMNÍ PLYN G20 20 mbar

HOŘÁK	NORMÁLNÍ VÝKON kW	vstřikování 1/100 mm
Pomocný	1.0	70
Středně rychlý	1.9	96

HOŘÁK NORMÁLNÍ VÝKON kW vstřikování 1/100 mm
Rychlý 2.9 119
Plynové hořáky pro LPG G30/G31 30/30 mbar
HOŘÁK	NORMÁLNÍ VÝKONkW	vstřikování1/100 mm	g/h
Pomocný 1.0 50 73
Středně rychlý 1.9 71 138
Rychlý 2.7 86 196
Plynové hořáky pro ZEMNÍ PLYN G20 13 mbar - pouze pro Rusko
HOŘÁK NORMÁLNÍ VÝKON kW vstřikování 1/100 mm
Pomocný 1.0 149
Středně rychlý 2.0 111
Rychlý	3.0 149

10. POZNÁMKY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ

Recyklujte materiály označené symbolem ⚙. Obaly vyhod’te do příslušných odpadních kontejnerů k recyklaci.

Pomáhejte chránit životní prostředí a lidské zdraví a recyklovat elektrické a elektronické spotřebiče určené k

likvidaci. Spotřebiče označené příslušným symbolem ✉ nelikvidujte spolu s domovním odpadem. Spotřebič odevzdejte v místním sběrném dvoře nebo kontaktujte místní úřad.

INDICE

Navštívte našu stránku, kde nájdete:

Zaregistrujte si produkt a využite tak ešte lepší servis: www.aeg.com/productregistration

Tieto informácie nájdete na výrobnom štítku. Model, číslo výrobku, sériové číslo.

1.2 Všeobecné bezpečnostné pokyny

- Spotrebič pravidelne čistite, aby ste predišli opotrebeniu povrchového materiálu.

3.2 Ovládacie gombíky

Symbol Opis

Horák zapálte vždy predtým, ako naň položíte nádobu.

Zapálenie horáka:

1. Otočte ovládací gombík do maximálnej polohy ( ☆ ) a stlačte ho.

2. Podržte ovládací gombík stlačený približne 5 sekúnd; umožní sa tým zohriatie termočlánku. Ak nie, preruší sa tým prívod plynu.

3. Ked' bude plameň rovnomerný, upravte ho.

Ak sa horák po 15 sekundách nezapáli, pustte ovládací gombík, otočte ho do polohy vypnutia, počkajte aspoň 1 minútu a znovu skúste zapálit' horák.

Ak horák náhodou zhasne, otočte ovládací gombík do polohy vypnutia, počkajte aspoň 1 minútu a skúste znovu zapálit' horák.

Aby ste zhasli palmeň, otočte gombík na symbol ●.

VAROVANIE

Pred odstraňovaním hrncov z horáka vždy znížte plameň na minimum alebo ho vypnite.

5. UŽITOČNÉ RADY A TIPY

VAROVANIE

Po čistení utrite spotrebič mäkkou handričkou.

Odstráňte nečistoty:

6.2 Pravidelná údržba

• Výrobné číslo (PNC) ......
• Sériové číslo (S.N.) ....

Ohybnú hadicu je možné použit' vtedy, ked':

– materiál nestvrdol a či je stále správne ohybný,

– upevňovacia svorka nezhrdzavela,

– neuplynula doba životnosti.

Ak spozorujete jednu alebo viac chýb, hadicu neopravujte, ale ju vymeňte.

Uistite sa, že ste modrý nulový vodič zapojili do svorky označenej písmenom „N”. Fázový vodič hnedej (alebo čiernej) farby pripojte do svorky označenej písmenom „L”. Fázový vodič musí byt’ vždy pripojený.

8.5 Výmena napájacieho kábla

Plynové horáky na propán-bután G30/G31 30/30 mbar

Materiály označené symbolom 🌐 odovzdajte na recykláciu. Obal hod'te do príslušných kontajnerov na recykláciu. Chráně životné prostredie a zdravie ľudí a recyklujte odpad z elektrických a elektronických spotrebičov.

Nelikvidujte spotrebiče označené symbolom ✉ spolu s odpadom z domácnosti. Výrobok odovzdajte v miestnom recyklačnom zariadení alebo sa obrát'te na obecný alebo mestský úrad.

CE
