Santo 74160 TK3 - Lednička AEG-ELECTROLUX - Bezplatný návod k obsluze

Typ produktu	Volně stojící chladnička
Značka	AEG-Electrolux
Model	Santo 74160 TK3
Rozměry (v x š x h)	185 cm x 60 cm x 65 cm
Hmotnost	70 kg
Spotřeba energie	220-240 V, 50 Hz
Třída energetické účinnosti	A++
Chladicí kapacita	250 litrů
Mrazicí oddíl	Ne
Barva	Bílá
Způsob odmrazování	Ruční
Osvětlení	LED
Nastavitelný termostat	Ano
Přihrádky ve dveřích	3
Skleněné police	4
Zásuvka na zeleninu	1
Údržba a čištění	Pravidelné odmrazování, čištění kondenzátorových žeber
Bezpečnost	Termostatická ochrana
Hladina hluku	40 dB
Záruka	2 roky

Často kladené otázky - Santo 74160 TK3 AEG-ELECTROLUX

Jak nastavit teplotu na mé AEG-Electrolux Santo 74160 TK3?

Otáčejte termostatickým knoflíkem v chladicím prostoru. Stupeň 1 je nejteplejší, stupeň 5 nejchladnější. Obvykle se doporučuje stupeň 3-4.

Co mám dělat, když chladnička není dostatečně studená?

Zkontrolujte, zda dveře dobře těsní a zda kondenzátorové spirály vzadu nejsou zaprášené. Nastavte termostat výše.

Jak odmrazím mrazák?

Tento model nemá mrazicí oddíl, takže odmrazování není nutné. Při tvorbě ledu v chladicím prostoru vypněte spotřebič a nechte dveře otevřené.

Jaké žárovky používá chladnička?

LED osvětlení je vyměnitelné. Používejte pouze originální díly AEG.

Jak často mám čistit chladničku?

Měsíčně ji čistěte měkkým hadříkem a vodou s trochou saponátu. Vyhněte se abrazivním prostředkům.

Jaká je spotřeba energie tohoto modelu?

Spotřebič má třídu energetické účinnosti A++ a spotřebuje přibližně 150 kWh ročně.

Mohu přemístit dveře chladničky na druhou stranu?

Ano, dveře jsou oboustranné. Postupujte podle pokynů v návodu k přesunutí pantů.

Proč moje chladnička vydává hluk?

Jemný bzučivý zvuk od kompresoru je normální. Pokud je hlasitý, zkontrolujte, zda je spotřebič ve vodorovné poloze.

Jak vyměním těsnění dveří?

Objednejte nové těsnění dveří u výrobce. Staré těsnění odtrhněte a nové zacvakněte. Ujistěte se, že dobře těsní.

Co mám dělat při výpadku proudu?

Nechte dveře zavřené, aby udržely chlad. Spotřebič zůstane chladný několik hodin bez proudu.

NÁVOD K OBSLUZE Santo 74160 TK3 AEG-ELECTROLUX

Před instalací a použitím spotřebiče si tento návod k obsluze pečlivě přečtěte. Obsahuje bezpečnostní upozornění, rady, informace a poznámky. Jestliže se chladnička používá v souladu s písemnými pokyny, bude řádně fungovat a poskytovat vám maximální uspokojení.

Níže uvedené symboly vám pomohou usnadnit hledání.

Bezpečnostní upozornění

Výstrahy a informace u tohoto symbolu slouží bezpečnosti vaší osoby a vašeho spotřebiče.

Rady, užitečné informace

Informace týkající se životního prostředí

Symboly používané k označení poznámek

U tohoto symbolu jsou uvedeny poznámky k jednotlivým druhům potravin a jejich uchovávání.

Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvézt ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Obsah

Důležité bezpečnostní informace....1168

Obecná bezpečnostní opatření......16

Opatření pro bezpečnost dětí....16

Bezpečnostní opatření pro instalaci....16

Bezpečnostní opatření pro isobutan....16

Pokyny pro uživatele....1177

Obecné informace....17

Popis spotřebiče, hlavní součásti .....17

Obsluha spotřebiče 18

Ovládací panel....18

Tlačítka pro nastavení temploty .....18

Displej zobrayující teplotu....18

Rady pro uchovávání....18

Doba uchovávání a teplota potravin....19

Jak používat čtryřhvěydičkový oddíl

Jak používat oddíl čerstvých potravin .....119

Jak vyrábět kostky ledu 19

Užitečné informace a rady....19

Informace a poznámky....19

Jak ušetřit energii 19

Spotřebič a životní prostředí .....20

Údržba....20

Odmrazování....20

Pravidelné čištění......20

Když se chladnička nepoužívá....21

Odstraňování závad 21

Jak vymenit zárovku....21

Když něco nefunguje správně....21

Pokyny pro instalatéra....222

Instalace spotřebiče 22

Doprava, vybalení 22

Čištění......22

Postavení na místo 22

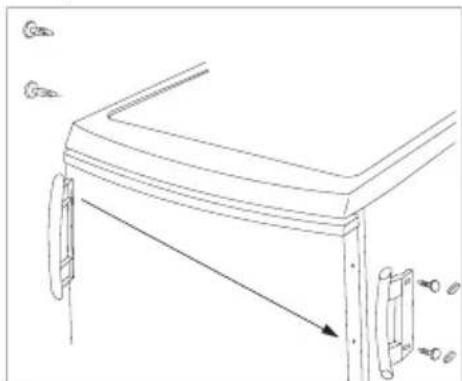

Změna směru otevírání dveří......23

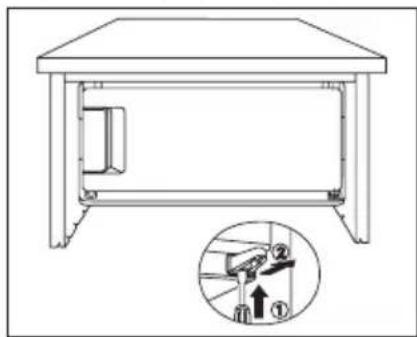

Změna směru otevírání dveří u oddílu

Elektrické připojení......25

Tabulka dob uchovávání (1)....25

Tabulka dob uchovávání (2)......2268

Servis....26

Záruční podmínky 27

Skupina Electrolux je největším výrobcem spotřebičů pro kuchyn, čistotu a venkovní použití. Více než 55 milionů výrobku Skupiny Electrolux / jako jsou chladničky, sporaky, pračky, vysavače, řetězové pily a travní sekačky/ věcelkové hodnotě až 14 miliard USD je prodáno každým rokem ve více než 150 zemích světa..

Důležité bezpečnostní informace

Obecná bezpečnostní opatření

• Uložte tyto pokyny tak, aby mohly stále doprovázet spotřebič při jeho stěhování nebo při změně jeho vlastníka.
• Tento spotřebič je určen pouze pro uchovávání potravin v domácnosti a použití, které je v souladu s těmito pokyny.
• Servis a opravy spotřebiče, včetně zásahů do přívodního kabelu a jeho výměny, smějí provádět jen k tomu výrobcem autorizované specializované opravny. Pro opravy by se měly používat jen jimi dodané náhradní díly. Jinak může dojít k poškození spotřebiče nebo k úrazu či jiným škodám.
• Tento spotřebič je odpojen od sítě pouze tehdy, když je zástrčka odpojena ze zásuvky. Před čištěním a údržbou vždy zástrčku odpojte ze zásuvky (netahejte přitom za kabel). Jestliže je zásuvka těžko přístupná, vypněte spotřebič tak, že vypnete celý příslušný zásuvkový okruh.
• Přívodní kabel se nesmí prodlužovat.
• Ujistěte se že zástrčka není poškozena nebo půmáčknuta zadní stranou chladničky/mrazničky.

- Poškozená zástrčka se může přehřívat a způsobit požár.

Nepokládejte těžké předměty nebo chladničku/mrazničku na přívodní kabel.

- Hrozí nebezpečí zkratu a požáru.

- Neodpojujte přívodní kabel taháním za šnůru, zejména pokud je chladnička/mraznička vytahována ze svého výklenku kde je umístěna.

• Poškození přívodního kabelu může způsobit zkrat, požár nebo zasažení elektrickým proudem.
• Pokud je přívodní kabel poškozen, musí být vyměněn autorizovaným servisem a kvalifikovaným servisním technikem.

- Pokud je zástrčka uvolněná, nepřipojujíte ji do zásuvky.

• Hrozí nebezpečí zasažení elektrickým proudem a nebezpečí požáru.
• Spotřebič se nesmí provozovat bez nasazeného krytu vnitřního osvětlení.
• Při čištění, odmrazování, vyjímání zmrazených potravin nebo výrobníku ledu nepoužívejte ostré a špičaté předměty, protože mohou způsobit poškození spotřebiče.
• Bud'te opatrní, aby se do prostoru termostatu a skříňky osvětlení nedostaly žádné tekutiny.
• Led a mražené krémy mohou způsobit mrazové popáleniny, jestliže se konzumují ihned po vyjmutí z oddílu mrazničky.
• Po rozmrazení nelze potraviny znovu zmrazovat, ale je třeba je spotřebovat co nejdříve.
• Komerční balíčky zmrazených potravin uchovávejte v souladu s pokyny jejich výrobce.
• Rozmrazování se nesmí urychlovat použitím elektrických topných spotřebičů či chemikálií.
• Nepokládejte horké hrnce k plastikovým součástem.

• Neuchovávejte ve spotřebiči hořlavé plyny a tekutiny, protože by mohly explodovat.

• Do oddílu mrazničky neukládejte nápoje obsahující kysličník uhličitý, ani nápoje nebo ovoce v láhvích či sklenicích.

• Pravidelně kontrolujte a vyčistěte vývod odtáté vody, která během odmrazování vytéká - uvnitř spotřebiče je výstražný štítek, který vás na to upozorňuje. Kdyby byl vývod ucpán, nashromážděná voda by brzy mohla způsobit poruchu.

Opatření pro bezpečnost dětí

• Nenechávejte děti, aby si s obaly spotřebiče hrály. Plastiková fólie může způsobit udušení.
• Spotřebič vyžaduje obsluhu dospělých. Nedovolte dětem, aby si se spotřebičem nebo jeho ovládacími prvky hrály.
• Jestliže spotřebič vyhazujete, odpojte zástrčku ze zásuvky, odřízněte přívodní kabel (co nejbliže u spotřebiče) a demontujte dveře, aby hrající si děti nemohly neutrpět úraz elektrickým proudem, ani se nemohly uvnitř spotřebiče zavřít.
• Tento spotřebič nesmějí používat osoby (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a znalostí, pokud je nesledují osoby odpovědné za jejich bezpečnost, nebo jim nedávají příslušné pokyny k použití spotřebiče.

Bezpečnostní opatření pro instalaci

• Umístěte spotřebič ke stěně, aby nemohlo dojít ke styku s horkými součástmi (kompresor, kondenzátor) a případným popáleninám.
• Když spotřebič přemistujete, dbejte, aby zástrčka nebyla zapojena do zásuvky.
• Když stavíte spotřebič na místo, dávejte pozor, aby nestál na svém přívodním kabelu.

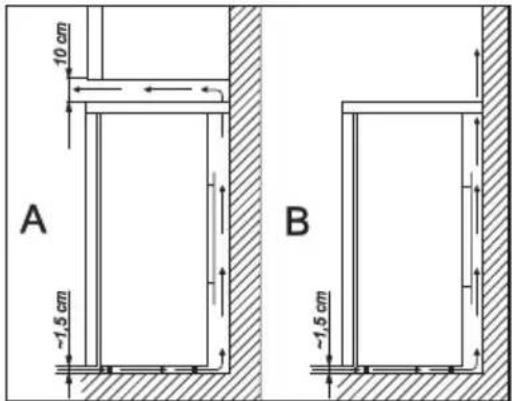

• Kolem spotřebiče je třeba zajistit dobré větrání. Nedostatečné větrání způsobuje přehřívání. Pro zajištění dostatečného větrání dodržujte pokyny, týkající se instalace.

Bezpečnostní opatření pro isobutan

Upozornění

• Chladivem spotřebiče je isobutan (R 600a), který je vysoce hořlavý a výbušný.
• Zajistě te správnou ventilaci kolem spotřebiče který je obstaven nebo vestavěn a odstraňte veškeré překážky.
• Nepoužívejte žádné mechanické nástroje ani jiné prostředky k urychlení odmrazovacího procesu, s vyjímkou těch které doporučuje výrobce.
• Neporušte chladící okruh spotřebiče.
• Nepoužívejte žádné elektrické spotřebiče uvnitř skladovacího prostoru spotřebiče, jestliže nejsou typu doporučeného výrobcem.

Aby byla zajištěna bezpečnosti osob a majetku, dodržujte bezpečnostní opatření tohoto návodu k obsluze, protože výrobce nenese odpovědnost za škody v důsledku jejich opomíjení.

Oficiální označení spotřebiče je domácí chladnička se čtyřhvězdičkovým oddílem pro zmrazené potraviny. Podle toho je spotřebič vhodný pro uchovávání zmrazených a silně zmrazených potravin, domácí zmrazování omezeného množství potravin a pro výrobu ledu.

Tento spotřebič může splňovat požadavky norem na různé teplotní limity podle klimatické třídy.

Písmeno, symbolizující klimatickou třídu, se nachází na typovém štítku.

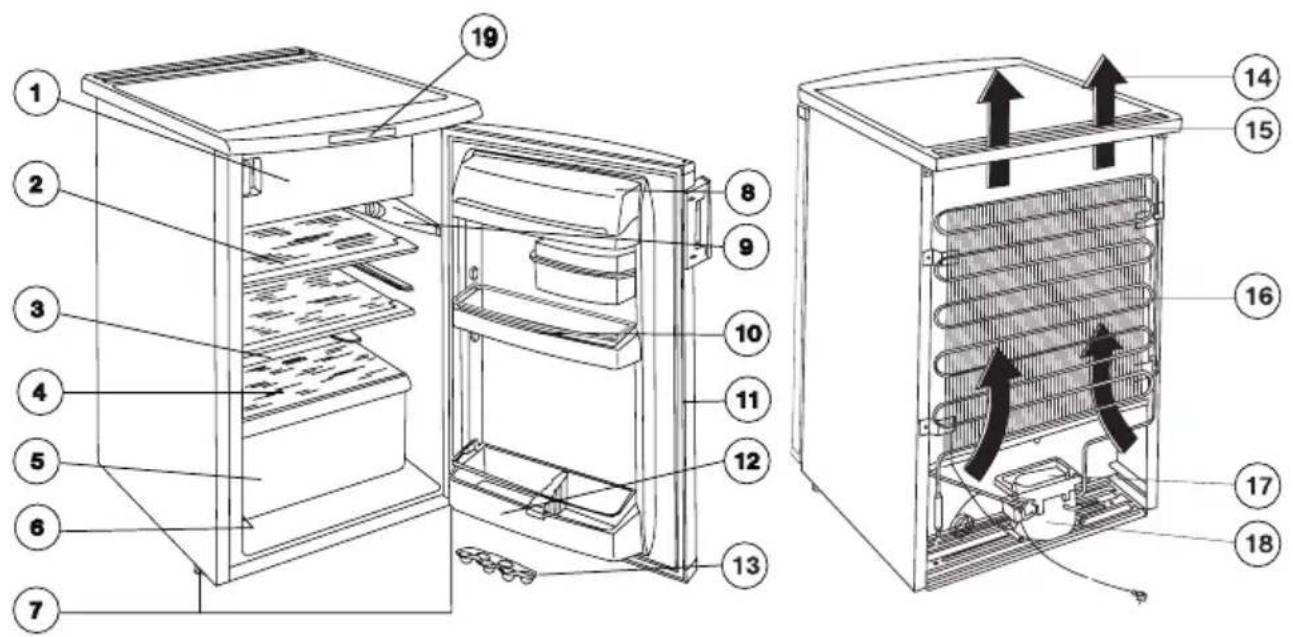

Popis spotřebiče, důležité díly

1. Oddíl zmrazených potravin
2. Drátěná police
3. Vývod vody odtáté při odmrazování
4. Skleněná police
5. Zásuvka na zeleninu
6. Typový štítek
7. Nastavitelné nožky
8. Výrobník ledu

9. Přihrádka pro máslo

10. Jednotka vnitřního osvětlení a regulace teploty

11. Dveřní přihrádka
12. Těsnění
13. Držák na láhve
14. Přihrádka na vajíčka
15. Proudění vzduchu
16. Vzduchová mřížka
17. Kondenzátor
18. Odpařovací miska
19. Regulátor teploty a displej

Obsluha spotřebiče

Spuštění vašeho spotřebiče a teplota

1. Zasuňte vidlici síťové šňůry do zásuvky elektrické napájecí síťě.

2. Stiskněte síťový vypínač (tlačítko ON/OFF). Rozsvítí se zelená kontrolka.

3. Stiskněte tlačítko „+” (3) nebo „-” (5). Pole displeje zobrazující teplotu se přepne na indikaci nastavené teploty.

Pozn.: Co se týče bezpečných teplot pro skladování potravin, teplotu 5°C uvnitř chladničky lze považovat za dostatečně nízkou.

1. Rozběhne se kompresor a pokračuje v automaticky regulovaném chodu.

Pozor! Po provedení změny nastavení se kompresor nerozběhne ihned, pokud současně probíhá automatické odmrazování chladničky.

1. Díky tomu, že chladnička po zapnutí rychle dosáhne teploty umožňující uložení potravin, můžete do ní potraviny vložit ihned po spuštění do provozu.

Ovládací panel

1. Kontrolka indikace zapnutého stavu (zelená)

2. Sítový vypínač

3. Tlačítka pro nastavení teploty (pro nastavení vyšší teploty)

4. Displej zobrazující teplotu

5. Tlačítka pro nastavení teploty (pro nastavení nižší teploty)

6. Kontrolka automatické regulace chodu COOLMATIC (žlutá)

7. Tlačítko pro funkci FROSTMATIC

Tlačítka pro nastavení teploty

Teplotu je možné nastavovat tlačítky „+“ (vyšší teplota) a „-” (nižší teplota).

Tato tlačítka ovládají indikaci v poli displeje zobrazujícím teplotu.

- Stisknete-li tlačítko „+” (3) nebo tlačítko „-” (5), přepne se pole displeje zobrazující teplotu z indikace aktuální teploty uvnitř chladničky (trvale svítícího údaje teploty v poli zobrazujícím teplotu) na indikaci požadované teploty (blikající údaj v poli zobrazujícím teplotu).

- Stisknutím kteréhokoliv z obou těchto tlačítek je možné změnit teplotu o 1°C.

- Je-li nastavování ukončeno a není stisknuté žádné z těchto tlačítek, přepne se pole displeje zobrazující teplotu zpět na svoji původní funkci a po chvíli

(přibližně po 5 minutách) indikuje aktuální teplotu uvnitř chladničky.

Správná teplota pro skladování potravin a nápojů je +5°C.

Displej zobrazující teplotu

Displej zobrazující teplotu zobrazuje informace různého druhu:

• Během normálního provozu je v poli displeje zobrazujícím teplotu indikována teplota uvnitř chladničky (skutečná aktuální teplota).
• V době zapínání nebo ohřívání bude displej zobrazující teplotu zobrazovat znak „-“, dokud se chladící prostor neochladí na teplotu mezi + 9 °C a + 2 °C.
• Během nastavování teploty bliká v poli zobrazujícím teplotu aktuálně nastavená (požadovaná) teplota.

Pozor! Toto pole displeje zobrazuje skutečnou teplotu s maximálním časovým zpožděním 24 hodin.

Tlačítko COOLMATIC

Účelem funkce COOLMATIC je rychlé vychlazení velkého množství čerstvých potravin uložených do chladničky, na příklad nápojů a salátů připravených pro větší společnost.

1. Funkci COOLMATIC lze zapnout stisknutím tlačítka COOLMATIC (7). Rozsvítí se žlutá kontrolka (6).
2. Funkce COOLMATIC provádí intenzivní chlazení. Chladnička se automaticky přepne na teplotu +2°C. Funkce COOLMATIC se vypne automaticky poté, co běžela 24 hodin. Chladnička se přepne zpět na původní nastavenou teplotu, která opět začne platit. Skutečnou teplotu uvnitř chladničky je možné vidět v příslušném poli displeje.
3. Funkci COOLMATIC je možné vypnout kdykoliv manuálně opětovným stisknutím tlačítka COOLMATIC. Žlutá kontrolka zhasne.

Po zapnutí funkce COOLMATIC nesmí být změněna nastavená teplota.

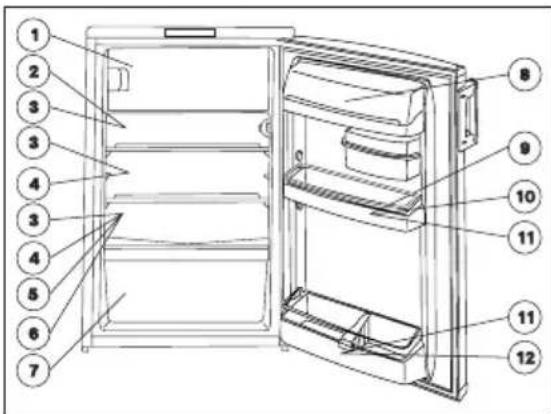

Rady pro uchovávání

Když dovnitř ukládáte různé druhy potravin, vybavte si uspořádání podle obrázku:

1. Uchovávání zmrazených potravin, výroba ledu a zmrzliny. Zmrazování čerstvých potravin.
2. Cukrářské výrobky, hotové pokrmy.
3. Pokrmy v nádobách.
4. Otevřené nádoby.
5. Mléko, mléčné výrobky.
6. Čerstvé maso, studené nářezy, salámy, atd.
7. Ovoce, zelenina, saláty.
8. Sýry, máslo.

9. Vejce.

10. Jogurty, kyselá smetana.

11. Malé láhve, nealkoholické nápoje.

12. Velké láhve, nápoje.

Doba uchovávání a teplota potravin

Připojená tabulka na konci těchto pokynů pro uživatele podává informace o době uchovávání v oddílu zmrazených a v oddílu čerstvých potravin.

Dobu uchovávání nelze dopředu přesně určit, protože závisí na tom, jak jsou chlazené potraviny čerstvé a jak se s nimi zachází. Proto je uváděná doba uchovávání jen orientační.

Je bezpečné takto uchovávat rychle zmrazené potraviny do okamžiku uložení do oddílu zmrazených potravin jenom tehdy, pokud nebyly ani na krátkou dobu rozmrazeny.

Jak používat čtyřhvězdičkový oddíl zmrazených potravin

V závislosti na nastavení termostatické regulace je zde možné udržovat teplotu -18 °C nebo nižší.

Při této teplotě je možné uchovávat po určitou dobu hluboko zmrazené potraviny, dostupné na trhu. Je také vhodný pro zmrazování a uchovávání menšího množství čerstvých potravin.

Za 24 hodin lze zmrazit přibližně 2 kg potravin.

Potraviny těsně zabalte do plastikové nebo hliníkové fólie, zchladte je v oddílu čerstvých potravin a pak je vložte do oddílu zmrazených potravin.

Doporučuje se na potraviny si poznamenat datum, kdy byly do oddílu uloženy.

Další výrobek ke zmrazování můžete do oddílu zmrazených potravin vložit až tehdy, když je dříve vložený výrobek řádně zmrazen.

Jak používat oddíl čerstvých potravin

Pro postačující chlazení je nutné vytvořit cirkulaci vnitřní atmosféry. Z tohoto důvodu vás žádáme, abyste nezakrývali průduchy pro cirkulaci vzduchu nacházející se za policemi (např. miskou na vejce apod.)

i Nevkládejte do chladničky horké pokrmy. Nechte je volně zchladnout na pokojovou teplotu. Tím se vyhnete zbytečné tvorbě námrazy.

Potraviny mnohou vzájemně nasávat svoje pachy a vůně. Je proto nutné vkládat dovnitř potraviny v zakrytých nádobách, nebo je před vkládáním do chladničky obalit celofánem, hliníkovou fólií, voskovým papírem nebo mikroténem. Tak si uchovají svoji vlhkost, např. zelenina za několik dní nevyschne.

Jak vyrábět kostky ledu

Když chcete vyrábět kostky ledu, naplňte dodaný výrobník ledu vodou a vložte ho do oddílu pro zmrazené potraviny.

Navlhčením dna výrobníku a nastavením knoflíku termostatické regulace na maximální stupeň můžete dobu výroby kostek ledu zkrátit. Po skončení nezapomeňte nastavit knoflík termostatické regulace zpět na vhodný stupeň.

Hotové kostky ledu lze vyjmout pod tekoucí vodou lehkým zkroucením výrobníku nebo úderem.

Užitečné informace a rady

Přestavitelné police si zasluhují pozornost, neboť značně zvyšují užitečnost oddílu čerstvých potravin. Přestavění polic je možné při otevření dveří pod úhlem 90°.

Informace a poznámky

V této kapitole jsou uvedeny praktické informace a poznámky, jak používat spotřebič a dosáhnout maximálních úspor energie, a také obsahují informace o spotřebiči, týkající se životního prostředí.

Jak ušetřit energii

• Neumistujte spotřebič na místo vystavené slunečnímu záření nebo blízko zdrojů tepla.
• Ujistěte se, že kondenzátor a kompresor mají dobré větrání. Nezakrývejte místa, kudy proudí vzduch.
• Výrobky těsně zavírejte do pevně uzavíratelných nádob nebo je balte do mikroténu, aby nedocházelo ke zbytečné tvorbě námrazy.
  Nenechávejte dveře otevřené déle, než je třeba, a neotevírejte je, když to není nutné.
• Když zavírate dveře oddílu zmrazených potravin, dbejte na to, aby se jeho uchycení pohybovalo ve směru šipky a řádně zapadlo do zámku.

• Potraviny vkládejte do spotřebiče jen v uzavřených nádobách.
• Teplé pokrmy vkládejte do spotřebiče jen tehdy, když jejich teplota klesla na teplotu v místnosti.
• Udržujte kondenzátor v zadní části spotřebiče v čistotě.

Spotřebič a životní prostředí

Tento spotřebič neobsahuje plyny, které by mohly poškodit ozónovou vrstvu ani ve svém chladicím okruhu ani v izolačním materiálu. Vyřazený spotřebič by

CZ

se neměl vyhazovat do komunálního odpadu. Dávejte pozor, aby se nepoškodila chladicí jednotka, zejména na zadní straně blízko tepelného výměníku. Informace o místech shromaždování odpadu můžete získat u úřadů místní samosprávy.

Materiály použité na tomto spotřebiči a označené symbolem jsou recyklovatelné.

Údržba

Odmrazování

Kondenzace vlhkosti ze vzduchu ve formě námrazy a ledu je součástí provozu chladničky.

Silná vrstva námrazy a ledu má izolační účinek s rostoucí teplotou snižuje účinnost chlazení, zvyšuje spotřebu energie a při určité tlouštce vrstvy ledu nedovoluje otevřít dveře oddílu zmrazených potravin, které se mohou také ulomit.

U tohoto typu spotřebiče je odmrazování oddílu čerstvých potravin automatické a nepotřebuje žádný vnější zásah.

Termostatická regulace provoz kompresoru na delší nebo kratší dobu v pravidelných intervalech přerušuje - během této doby je chlazení přerušeno - teplota v oddílu chlazení stoupá a dochází k odmrazování. Po odmrazení termostatická regulace systém znovu uvede do provozu.

Odtátá voda vytéká vývodem odtáté vody do odpařovací misky nad kompresorem a jeho teplem se odpařuje.

Pravidelně kontrolujte a čistěte vývod odtáté vody, která během odmrazování vytéká. Kdyby byl vývod ucpán, nashromážděná voda by brzy mohla způsobit poruchu, neboť by mohla natéci do izolace spotřebiče.

Vývod odtáté vody čistěte dodaným čističem, znázorněným na obrázku. Tento čistič je třeba ukládat do vývodu odtáté vody.

Příležitostně vývod odtáté vody zkontrolujte, aby nebyl ucpán.

Nejčastější příčinou ucpání vývodu odtáté vody bývá zvyk vkládat do spotřebiče potraviny zabalené do papíru tak, že se papír dotýká zadní stěny oddílu chlazení a přimrzá k ní. Když potraviny vyjímáte, papír se utrhne, může se dostat do vývodu odtáté vody a ucpat ho. Proto vás žádáme, abyste do papíru zabalené potraviny do spotřebiče ukládali opatrně.

Když jsou požadavky vyšší, například v období horka, kompresor může běžet nepřetržitě - během této doby je automatické odmrazování neúčinné.

Pozůstatky ledu a námrazy na zadní stěně oddílu chlazení po skončení odmrazování nejsou ničím nenormálním.

Oddíl zmrazených potravin nemůže být vybaven automatickým odmrazováním, protože by zmrazené potraviny nevydržely teplotu tání ledu.

Přiložená škrabka z umělé hmoty je určena k seškrabování vrstvy námrazy a ledu, která se možná usadí uvnitř oddílu zmrazených potravin a na těsnění dveří.

Podnos na obrázku není součástí příslušenství spotřebiče! Když je vrstva ledu natolik silná, že ji škrabkou z umělé hmoty nelze odstranit, musí se oddíl zmrazených potravin odmrazit (obyčejně 2krát až 3krát za rok).

Vyjměte potraviny z oddílu zmrazených a z oddílu čerstvých potravin, zabalte je několika vrstev novinového papíru nebo látky. Na dobu odmrazování je uložte je na vhodné chladné místo.

Vypněte spotřebič a nechte dveře oddílu zmrazených a oddílu čerstvých potravin otevřené.

Odtávající vodu průběžně utírejte měkkým hadrem nebo houbou.

Po odmrazení vytřete všechny povrchy, spotřebič opět zapněte a potraviny opět vložte na své místo.

Doporučuje se spotřebič provozovat po odmrazování s nastavením termostatické regulace v nejvyšší poloze, aby byla co nejdříve dosažena správná teplota uchovávání potravin. Po dosažení teploty termostat nastavte do obvyklé polohy.

Pravidelné čištění

Doporučuje se interiér chladničky mýt jednou za 3-4 týdny. Čistici prostředky pro domácnost ani mýdlo se nesmí použít.

Po vypnutí spotřebič omyjte vlahou vodou s případným přídavkem sody a vytřete.

Profil magnetického dveřního těsnění vyčistěte čistou vodou.

Po čištění spotřebič zapněte do zásuvky.

Je praktické oddíl zmrazených potravin, když je prázdný, občas vyčistit a odmrazit.

Doporučuje se prach a nečistoty, které jsou nashromážděny na kondenzátoru na zadní straně chladničky, jednou nebo dvakrát za rok odstranit a vyčistit odpařovací misku na kompresoru.

Když se chladnička nepoužívá

V případě, že se spotřebič nebude dlouhou dobu používat, provedte následující kroky:

Vypněte spotřebič.

Z chladničky vyjměte potraviny.

Provedte odmrazení a vyčistěte ji podle dříve uvedeného postupu.

Nechte dveře otevřené, aby vzduch uvnitř nezatuchl.

Odstraňování závad

Jak vyměnit žárovku

Kdyz zárovka prestane svítit, muzete ji vymenit takto:

Vypnete spotrebic.

Vyšroubujte šroubky pridrzující kryt osvetlení, pak sejmete kryt ve smeru šipky a muzete vymenit zárovku. (Typ zárovky: Mignon 322, 230 V, 15 W, závit E 14).

Po výmene zárovky nasadte kryt zpet, zašroubujte šroubky a spotrebic zapnete.

Kdyz zárovka nesvítí, funkce chladnicky není nijak omezena.

Když něco nefunguje správně

Během provozu spotřebiče se mohou často vyskytnout některé drobné, ale nepříjemné potíže, které nevyžadují přivolání servisního technika. V následující tabulce jsou uvedeny příslušné informace, jak se vyhnout zbytečnému placení za servis.

Chtěli bychom, abyste si uvědomovali, že provoz spotřebiče provází určité zvuky (kompresoru a cirkulujícího chladiva). Takové zvuky nepředstavují závadu, nýbrž jsou součástí normálního provozu.

Ještě bychom chtěli upozornit, že spotřebič pracuje přerušovaně, takže zastavování kompresoru neznamená, že by docházelo k poruše dodávky proudu. Z toho vyplývá požadavek, že se nesmíte dotýkat elektrických částí spotřebiče, dokud není spotřebič vypnut.

Problém	Možná příčina	Řešení
Spotřebičdostatečně nechladí	Termostatická regulace je nastavena příliš nízko.K chlazení bylo vloženo nadměrné množství potravin.Dovnitř byly vloženy příliš teplé potraviny.Dveře nejsou řádně zavřeny.Uvnitř nedochází k cirkulaci chladného vzduchu.	Nastavte vyšší polohu.K chlazení vkládejte menší množství potravin.Vkládejte dovnitř potraviny, vychladlé nejméně na teplotu místnosti.Zkontrolujte, zda jsou dveře zavřeny.Zajistěte vnitřní cirkulaci chladného vzduchu.
Spotřebič chladí příliš silně	Termostatická regulace je nastavena příliš vysoko.	Nastavte na nižší hodnoty.
Spotřebič vůbec nechladí	Zástrčka není správně zapojena do zásuvky.V zásuvce není napětí.Termostatická regulace je v poloze „0“.	Zkontrolujte zapojení do zásuvky.Zkontrolujte, zda je zásuvka pod napětím.Zkontrolujte nastavení termostatické regulace.
Spotřebič je hlučný.	Spotřebič nestojí pevně.	Zkontrolujte, zda spotřebič pevně stojí na podlaze (všechny čtyří nožky by měly pevně dosedat na podlahu)

Pokud tyto rady nepovedou k žádoucímu výsledku, zavolejte nejbližší značkové servisní středisko.

Porucha

Na zobrazovacím poli displeje jsou zobrazeny vistra né signály systému regulace a signalizace spotøebièe. Systém vydává vistra ni signál tehdy, kdy :

- Došlo k chybì funkce spotøebièe. Pokud elektronika spotøebièe není schopna rozpoznat skuteènou teplotu, objeví se v èásti displeje zobrazující teplotu následující znaky:

- Do té doby, ne dorazí pracovník slu by pro zákazníky na místo a odstraní problém, bude spotø ebiè pokraèovat v chodu pod øízením náhradního programu.

Pokyny pro instalatéra

Instalace spotřebiče

Doprava, vybalení

Doporučuje se dopravovat spotřebič v jeho originálním obalu ve svislé poloze a respektovat výstražná upozornění na obalu.

Po každé přepravě se spotřebič asi po dobu 2 hodin nesmí zapínat.

Vybalte spotřebič a zkontrolujte, zda není nějak poškozen. Případná poškození ihned oznamte tomu místu, kde jste spotřebič zakoupili. V takovém případě obaly nevyhazujte.

Čištění

Odstraňte všechny lepicí pásky, které zajištují, aby se tyto součásti ve spotřebiči nepohybovaly.

Interiér spotřebiče omyjte vlahou vodou s neagresívním saponátem. Použijte měkký hadr.

Po vyčištění interiér spotřebiče vytřete do sucha.

Postavení na místo

Teplota okolí má vliv na spotřebu energie a na správnou funkci spotřebiče. Když spotřebič stavíte na místo, berte v úvahu, že je nutné provozovat spotřebič v mezích teploty okolí podle klimatické třídy, uvedené v tabulce níže a na typovém štítku spotřebiče.

Teplota okolí podle	klimatické třídy:
SN	+10 ... +32 °C
N	+16 ... +32 °C
ST	+18 ... +38 °C

Jestliže teplota okolí klesne pod nižší hodnotu, teplota v oddílu mrazení může dosahovat vyšších hodnot než předepsaných a teplota v oddílu chlazení může dosahovat nižších hodnot než předepsaných.

Když teplota okolí přesáhne vyšší hodnotu, znamená to delší dobu běhu kompresoru, přerušení automatického odmrazování, zvýšení teploty v oddílu chlazení nebo zvýšení spotřeby energie.

Když stavíte spotřebič na místo, ujistěte se, že stojí rovně. Vyrovnání dosáhnete pomocí dvou nastavitelných nožek (1) vpředu dole. Distanční podložky (2) jsou příslušenstvím nastavitelných nožek. Když je třeba spotřebič vyrovnat, tyto podložky lze odstranit.

Neumistujte spotřebič na slunná místa nebo do blízkosti radiátoru nebo vařiče či sporáku.

Jestliže je to nevyhnutelné kvůli nábytku a spotřebič musí stát v blízkosti nějakého vaříče, berte v úvahu tyto minimální vzdálenosti:

• V případě plynového nebo elektrického vařiče se musí ponechat 3 cm vzdálenost, když je to méně, vložte mezi tyto dva spotřebiče 0,5 až 1 cm silnou nehořlavou izolační desku.
• V případě kamen na topný olej nebo tuhá paliva vzdálenost musí být 30 cm, protože tyto spotřebiče vydávají více tepla.

Chladnička je navržena pro provoz, kdy je zcela přisazena ke stěně.

Když chladničku stavíte na místo, dodržujte minimální vzdálenosti, uvedené na obrázku.

A: umístění pod nástěnnou skříňku,

BB umístění jako volně stojící.

Změna směru otevírání dveří

Jestliže to vyžaduje místo, kde je spotřebič postaven, nebo manipulace se spotřebičem, je možné změnit směr otevírání dveří z pravého na levé.

Musí se provést následující operace podle obrázku a podaných vysvětlení:

• Odpojte zástrčku ze zásuvky.
• Opatrně nakloňte spotřebič dozadu, aby se kompresor nedotýkal podlahy. Doporučuje se požádat další osobu o pomoc, aby spotřebič v této poloze bezpečně přidržela.
• Vyšroubujte nastavitelné nožky, umístěné na obou stranách (2 kusy), a šrouby připevňující spodní dveřní závěsy (2 kusy) případně šroub na druhé straně.

• Nadzvedněte a odejměte zatažením dveří ledničky mírně směrem dolů.
• Odšroubujte čep horního závěsu dveří chladničky, a pak ho zašroubujte na druhou stranu.
• Usad'te dveře ledničky na kolík horního pantu.

• Přesadte čep v destičce spodního dveřního závěsu ve směru šipky.
• Připevněte destičku na druhou stranu, aniž by se poloha dveří měnila.
• Pak zašroubujte šroub na uvolněné místo na druhé straně, přišroubujte nastavitelné nožky (2 kusy) a skřín postavte.
• Nasadte rukojeti na druhou stranu a zasuňte plastové krycí nýtky, dodané v plastovém sáčku, přiloženém k tomuto návodu k použití, do uvolněných otvorů.

- Postavte spotřebič na místo, vyrovnejte ho a zapojte zástrčku do zásuvky.

Změna směru otevíráni dveři oddílu zmrazených potravin

Po provedení změny směru otevirání vnějších dveří je u tohoto typu nutné přemontovat rovněž dveře oddílu zmrazených potravin.

Jednotlivé operace a jejich pořadí je zřejmé z obrázku.

Elektrické připojení

Tato chladnička je navržena pro provoz se střídavým napájecím napětím 230 V, 50 Hz.

Zástrčka musí být zapojena do zásuvky opatřené kolíkem, připojeným na ochranný vodič. Jestliže taková zásuvka není k dispozici, je nutné zadat u elektrikáře s příslušnou kvalifikací, aby v blízkosti spotřebiče takovou zásuvku, vybavenou ochranným vodičem podle platných předpisů instaloval.

CE Tento spotřebič odpovídá následujícím direktivám (směrnicím) E.E.C.:

• 73/23 EEC ze dne 19.02.73 (Směrnice o nízkém napětí) ve znění pozdějších předpisů,
• 89/336 EEC ze dne 03.05.89 (Směrnice o elektromagnetické kompatibilitě) ve znění pozdějších předpisů.
• 96/57 EHS - 96/09/03 (Směrnice o energetické účinnosti) a její další znění

Tabulka dob uchovávání (1)

Doba a způsob uchovávání čerstvých potravin v chladničce

Potraviny	Doba uchovávání ve dnech							Způsob zabalení
	1	2	3	4	5	6	7
Syrové maso	X	X	x	x	x			mikrotén, vzduchotěsně
Vařené maso	X	X	X	x	x	x		zakrytý pokrm
Pečené maso	X	X	X	x	x			zakrytý pokrm
Syrová sekaná	X							zakrytý pokrm
Pečená sekaná	X	X	x	x				zakrytý pokrm
Studené nářezy, vídeňský salám	X	X	x	x				mikrotén, celofán, voskovaný papír
Čerstvé ryby	X	x	x					mikrotén, vzduchotěsně
Vařená ryba	X	X	x	x				zakrytý pokrm
Smažená ryba	X	X	x	x	x			zakrytý pokrm
Ryby v otevřené plechovce	X	x	x					zakrytý pokrm
Čerstvé kuře	X	X	X	x	x	x		mikrotén, vzduchotěsně
Smažené kuře	X	X	X	x	x	x		zakrytý pokrm
Čerstvá slepice	X	X	x	x	x			mikrotén, vzduchotěsně
Vařená slepice	X	X	x	x	x			zakrytý pokrm
Čerstvá kachna, husa	X	X	X	x	x	x		mikrotén, vzduchotěsně
Pečená kachna, husa	X	X	X	X	x	x	x	zakrytý pokrm
Máslo, neotevřené	X	X	X	X	X	X	X	původní obal
Máslo, otevřené	X	X	x	x	x	x	x	původní obal
Mléko v plastikovém sáčku	X	X	X	x	x			původní obal
Smetana	X	X	x	x				krabice z umělé hmoty
Kyselá smetana	X	X	X	X	x	x	x	krabice z umělé hmoty
Sýr (tvrdý)	X	X	X	X	X	X	X	hliníková fólie
Sýr (měkký)	X	X	X	X	x	x	x	mikrotén
Tvaroh	X	X	X	X	x	x	x	mikrotén
Vejce	X	X	X	X	X	X	X	mikrotén
Špenát, šťovík	X	X	x	x				mikrotén
Zelený hrášek, zelenéazolové lusky	X	X	X	X	x	x	x	mikrotén
Houby	X	X	x	x	x			mikrotén
Mrkev, kořen	X	X	X	X	X	X	X	mikrotén
Paprikové lusky	X	X	x	x	x			mikrotén
Rajská jablíčka	X	X	X	X	X	X	X	mikrotén
Zelí, kapusta	X	X	X	X	X	x	x	mikrotén
Rychle se kazící ovoce(jahody, maliny, a pod.)	X	X	X	x	x			mikrotén
Ostatní ovoce	X	X	X	X	x	x	x	mikrotén
Otevřené ovocné konzervy	X	X	X	x	x			zakrytý pokrm
Pečivo plněné krémem	X	X	x	x				zakrytý pokrm

Poznámky:

XX obvyklá doba uchovávání,

x možná doba uchovávání (týká se jen opravdu čerstvých výrobků).

Tabulka dob uchovávání (2)

Doba a způsob uchovávání čerstvých potravin v chladničce

Potraviny	V oddílu čerstvých potravin +2 - +7 °C	V oddílu **** zmrazených potravin -18 °C
Zelenina: zelené fazolové lusky, zelený hrášek, míchaná zelenina, dýně,kukuřice, a pod.	1 den	12 měsíců
Hotové pokrmy: zeleninová jídla, přílohy, s masem a pod.	1 den	12 měsíců
Hotové pokrmy: svíčková, guláš z uzeného kolena, maso z tlačenky a pod.	1 den	6 měsíců
Pokrmy z brambor, těstoviny: bramborová kaše, noky, knedlíky, těstoviny plněné džemem, smažené hranolky	1 den	12 měsíců
Polévky: masový vývar, polévka ze zelených fazolových lusků, polévka ze zeleného hrášku a pod.	1 den	6 měsíců
Ovoce: višně, třešně, angrešt, ovocný krém, drcené kaštany	1 den	12 měsíců
Maso: kuře, kachna, husa a jejich drůbky, filé, tuňák	1 den1 den	5 měsíců6 měsíců
Mražený krém na tyčince, zmrzlina	1 den	3 týdny

Servis

Pokud v případě poruchy nenajdete pomoc v tomto návodu k použití, obratte se na náš servis. Adresy a telefonní čísla najdete na přiloženém "Záručním listu".

Cílená příprava náhradních dílů může ušetřit zbytečné cestování a náklady. Uvádějte proto následující údaje vašeho spotřebiče:

označení modelu

číslo výrobku (PNC)

výrobní číslo (S-No.)

Tyto údaje najdete na výrobním štítku, umístěném na levé vnitřní straně chladničky. Abyste je měli vždy ihned

po ruce, doporučujeme, abyste si je na toto místo zapsali.

Zároveň sdělte servisu co možno nejpřesněji:

Jak se porucha chladničky projevuje?

Za jakých okolností porucha vznikla?

Záruční podmínky

Záruka vyplývající z těchto záručních podmínek je poskytována pouze kupujícímu spotřebiteli (dále také jen "Kupující") a jen na výrobek sloužící k běžnému používání v domácnosti.

Prodávající poskytuje Kupujícímu spotřebiteli Záruku v trvání dvaceti čtyř měsíců, a to od data převzetí prodaného výrobku Kupujícím.

Kupující má v rámci Záruky právo na bezplatné, včasné a řádné odstranění vady, popřípadě - není-li to vzhledem k povaze (tzn. příčině i projevu) vady neúměrné - právo na výměnu výrobku. Pokud není takový postup možný, je Kupující oprávněn žádat přiměřenou slevu z ceny výrobku. Právo na výměnu výrobku nebo odstoupení od kupní smlouvy lze uplatnit jen při splnění všech zákonných předpokladů, a to pouze tehdy, nebyl-li výrobek nadměrně opotřeben nebo poškozen. Podmínkou pro uplatnění každého práva ze Záruky přitom je, že:

a) výrobek byl instalován a uveden do provozu i vždy provozován v souladu s návodem k obsluze,
b) veškeré záruční nebo jiné opravy či úpravy výrobku byly vždy prováděny v Autorizovaném servisním středisku,
c) Kupující při reklamaci výrobku předloží platný doklad o koupi.

Právo na odstranění vady výrobku (i všechna případná další práva ze Záruky) je kupující povinen uplatnit v nejbližším Autorizovaném servisním středisku. Zároveň musí Autorizovanému servisnímu středisku umožnit ověření existence reklamované vady, včetně odpovídajícího vyzkoušení (popř. demontáže) výrobku, v provozní době tohoto střediska.

Každé právo ze Záruky je nutno uplatnit v příslušném Autorizovaném servisním středisku bez zbytečného odkladu, nejpozději však do konce záruční doby, jinak zaniká.

Autorizované servisní středisko posoudí oprávněnost reklamace a podle povahy vady výrobku rozhodne o způsobu opravy. Kupující je povinen poskytnout Autorizovanému servisnímu středisku součinnost potřebnou k prokázání uplatněného práva na odstranění vady, k ověření existence reklamované vady i k záruční opravě výrobku.

CZ

Běh záruční doby se staví po dobu od řádného uplatnění práva na odstranění vady do provedení záruční opravy Autorizovaným servisním střediskem, avšak jen při splnění podmínky uvedené v předchozím bodu.

Po provedení záruční opravy je Autorizované servisní středisko povinno vydat Kupujícímu čitelnou kopii Opravního listu. Opravní list slouží k prokazování práv Kupujícího, proto ve vlastním zájmu před podpisem Opravního listu zkontrolujte jeho obsah a kopii Opravního listu pečlivě uschovejte.

Jestliže nebude reklamovaná vada zjištěna nebo nejdeli o záruční vadu, za kterou odpovídá Prodávající, či neposkytne-li Kupující Autorizovanému servisnímu středisku shora uvedenou součinnost, je Kupující povinen nahradit Prodávajícímu i Autorizovanému servisnímu středisku veškeré případné náklady, které jim v souvislosti s tím vzniknou.

Záruka vyplývající z těchto záručních podmínek platí pouze na území České republiky. Nevztahuje se na opotřebení nebo poškození výrobku (včetně poškození způsobeného poruchami v elektrické síti, použitím nevhodných náplní, nevhodnými provozními podmínkami aj.), případný nedostatek jakosti nebo užitné vlastnosti ( který není závadou) ani na výrobek použitý nad rámec běžného používáni v domácnosti (např. k podnikatelským účelům aj.).

Poskytnutím záruky nejsou dotčena práva Kupujícího, která se ke koupi výrobku váží podle kogentních ustanovení zvláštních právních předpisů.

Prodávající je povinen předat Kupujícímu při prodeji výrobku a na požádání Kupujícího poskytnout mu i kdykoli poté aktuální seznam Autorizovaných servisních středisek v České republice, včetně jejich telefonních čísel.

Jakékoli bližší informace o Záruce a Autorizovaných servisních střediscích poskytnou:

• prodávající,
• Electrolux Service, a to bud' na telefonu: 261126112, nebo na adrese ELECTROLUX s.r.o., Electrolux Service, Hanusova ul., 140 21 Praha 4,
• Bezplatná telefonní INFOLINKA: 800-160016.

HU

Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvézt ho do sběrného místa pro recyklaci elektrického a elektronického zařizení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidaci tohoto výrobku. Podrobnější informace o recyklaci tohoto výrobku zjistite u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.
