NÁVOD K OBSLUZE CRM 1253 SU HYUNDAI

Stereofonní autorádio PLL FM s přehrávačem MP3, CD-RW, CD-R a CD,

přehráváním z SD/MMC a USB, RDS s funkcí identifikace typu stanice (PTY) a odnímatelným čelním panelem

VLASTNOSTI

• Přehrávání MP3, CD-RW, CD-R a CD
• Automatické vyhledání a uložení nejlepších (nejsilnějších) stanic v pořadí dle síly jejich signálu (AS)
• Přehrávání MP3 souborů z CD, USB, přímý přístup ke kartám MMC a SD
• Elektronické ovládání hlasitosti, basů, výšek, předozadního a pravolevého vyvážení
• Přesné elektronické ladění stanic se synchronizací fázovým závěsem (PLL)
• Programovatelných 18 přednastavených stanic (6 pro FM1, FM2 a FM3)
• Kontrola hlasitosti kódování
• Zvýraznění zvuku funkcí „loudness“, automatické i manuální ovládání ladění frekvencí směrem nahoru i dolů
• Přepínač pásem pro FM1, FM2 a FM3
• Ovládání displeje (frekvence, název stanice, typ programu, hodiny)
• Funkce hodin v RDS
• Funkce opakování CD
• Přehrávání CD a MP3 souborů na CD, CD-R a CD-RW
• Předzesílený linkový výstup pro externí zesilovač
• Odnímatelný čelní panel chránící před krádeží
• Funkce RDS:
  PI (Identifikace programu) TA (Dopravní hlášení)
  PS (Programová služba) PTY (Typ programu)
  AF (Alternativní frekvence) TP (Dopravní zpravodajství)

Obsah

Funkce 2 Displej LCD 16

Upozornění 4 Tlačítko uvolnění panelu 16

Nákresy 5 Otvor pro CD 16

Umístění 6 Tlačítko vysunutí CD 16

Tlačítko pauzy 16

Instalace Tlačítko přehrání začátků 16

Upozornění 7 Tlačítko opakování 17

Příklad instalace 7 Tlačítko náhodného přehrávání 17

Výběr souborů MP3 18

Odejmutí a nasazení Resetování 18

čelního panelu 8

Konektor ISO 9

Údržba 10

Zapnutí a vypnutí 11

Volba

Ovladač hlasitosti

Vyhledání dopravního zprav 11

Ztišení a zrušení ztišení PI 12

Opětovné vyhledání L/S 12

Filtr DPI 13

Režim pípání BEEP 13

Různé druhy ekvalizéru 13

Zvýraznění zvuku 13

Nastavení hlasitosti 13

Režim ochrany proti otrésům 13

Režim vyhledávání 13

Stereo /Mono 13

Přednastavené stanice 13

Funkce RDS

Funkce AF/REG 14

Funkce TA 14

Funkce PTY 14

Displej 14

Tlačítko režimu 15

Tlačítko pásma 15

Autom. nebo manuál ladění 15

Tlačítko A/PS 16

Upozornění

Symbol vykřičníku uvnitř trojúhelníku upozorňuje uživatele na důležité provozní pokyny týkající se produktu.

Symbol blesku uvnitř trojúhelníku varuje uživatele před přítomností napětí uvnitř přístroje.

Abyste snížili riziko úrazu elektrickým proudem, neotvírejte kryt. Uvnitř přístroje nejsou žádné součásti určené k obsluze uživatelem. Přenechejte veškerý servis kvalifikovaném servisnímu personálu.

V případě otevření přístroje a odstranění bezpečnostních západek vyzařuje neviditelné laserové záření.

Vyvarujte se zasažení laserovým paprskem. Použití ovládacích prvků, nastavení nebo postupů odlišných od těch, jež jsou uvedeny v tomto návodu, může vést k nebezpečnému ozáření.

Tento přístroj nesmí být vystaven vlhkosti ani dešti.

Tento přístroj je třeba umístit tak, aby bylo umožněno jeho řádné odvětrávání.

Nevystavujte tento přístroj přímému slunečnímu světlu ani zdrojům tepla.

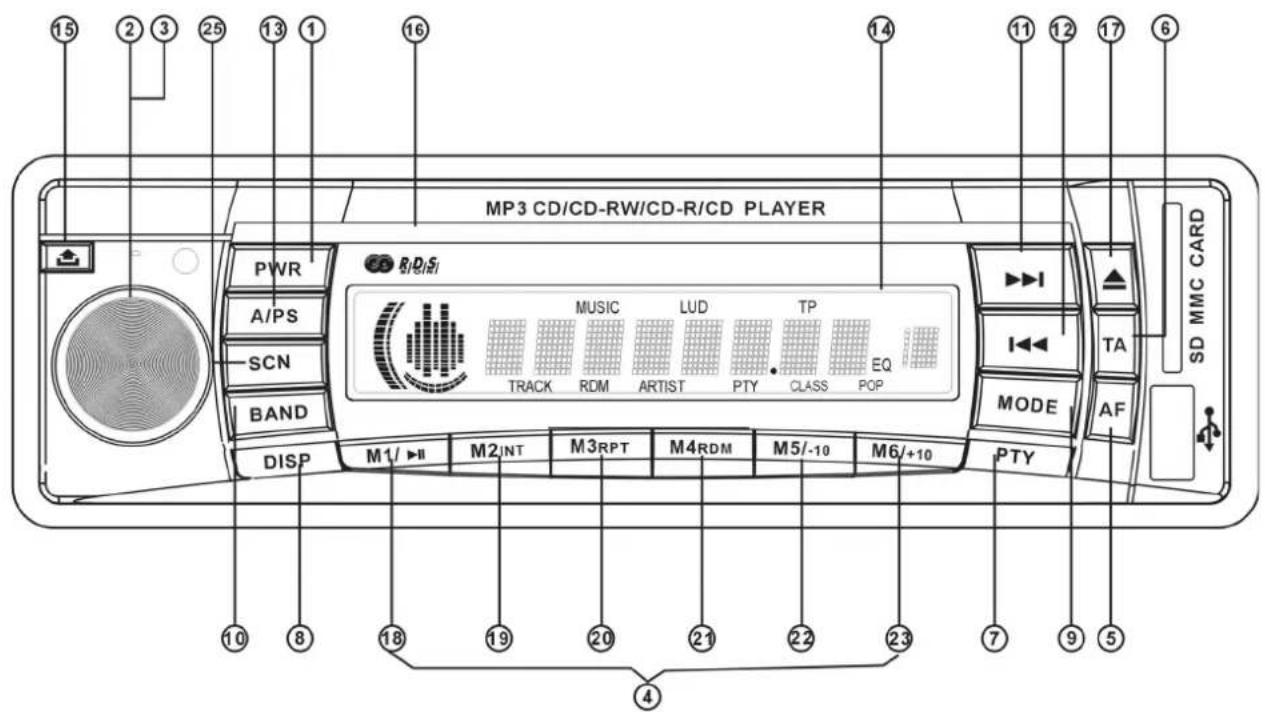

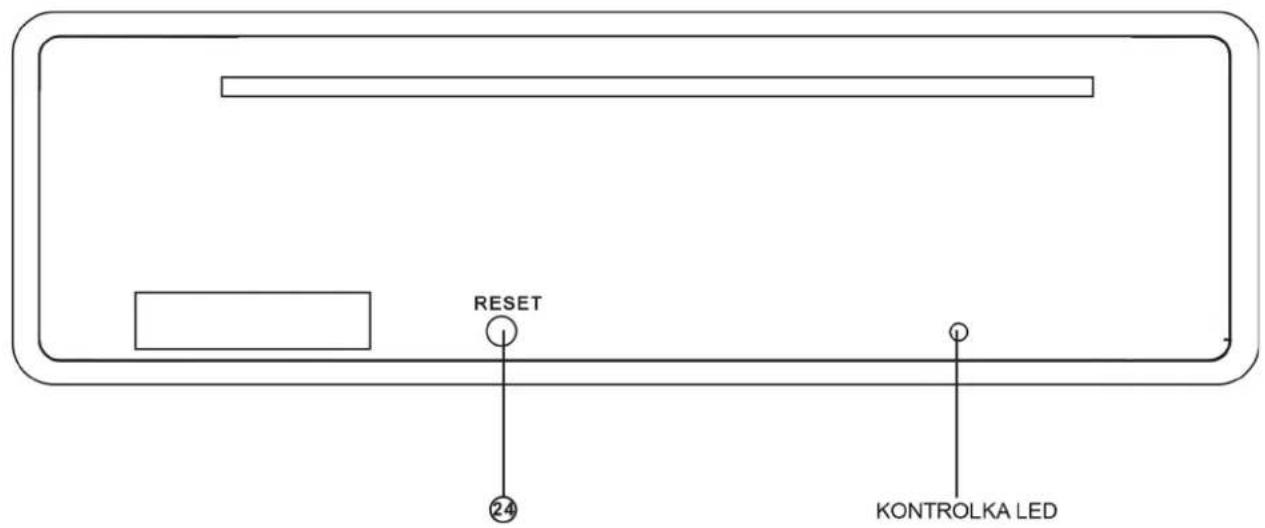

Nákresy

Uváženě zvolte místo instalace tak, aby přístroj nebránil řidiči při normálním řízení vozu. Neinstalujte přístroj na místa, kde by byl vystaven vysokým teplotám, například od přímého slunečního svitu nebo horkého vzduchu z topení nebo kde by byl vystaven prachu, nečistotám či nadměrným vibracím.

Pro bezpečnou instalaci používejte pouze dodávané instalační součásti.

Před instalací přístroje nezapomeňte odejmout čelní panel.

Nastavení úhlu instalace

Úhel instalace zvolte nižší než 30°.

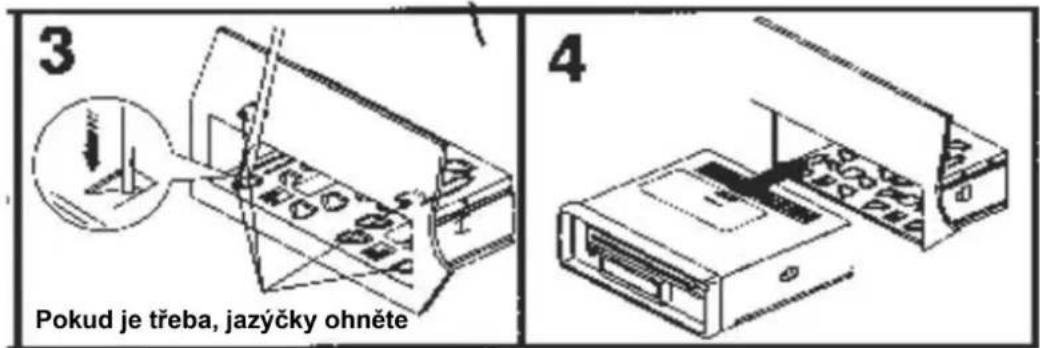

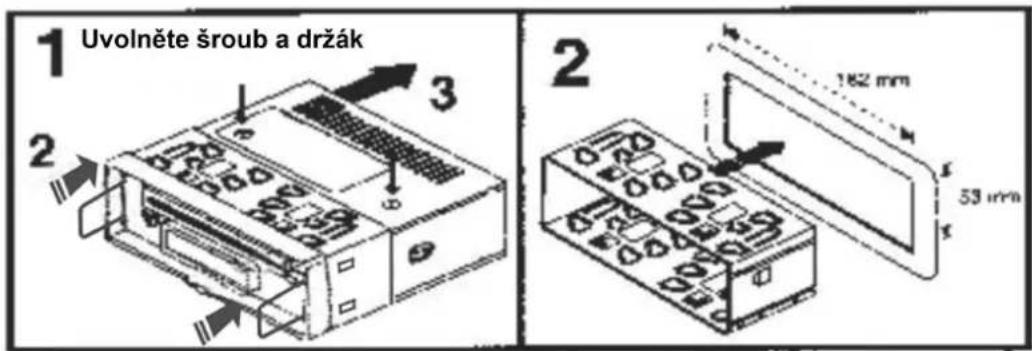

PŘÍKLAD INSTALACE

Instalace do palubní desky

Klíč pro uvolnění šroubu uschovejte, protože jej můžete v budoucnu potřebovat pro vyjmutí přístroje z vozu.

Instalace

Odnětí a nasazení čelního panelu

Jako ochranu před krádeží lze čelní panel tohoto přístroje odejmout.

ODEJMUTÍ ČELNÍHO PANELU

Před odnětím čelního panelu se ujistěte, že jste předtím vypnuli tlačítko PWR.

Panel z přístroje odejmete jeho vytažením směrem k sobě dle obrázku.

Poznámka: Dbejte, abyste panel při odnímání z přístroje neupustili.

NASAZENÍ ČELNÍHO PANELU

Při nasazování čelního panelu se ujistěte, že je otočen správným směrem, abyste jej nenasadili obráceně. Přiložte stranu B panelu ke straně A přístroje. Panel zasuňte a zaklapněte. Panel je tím nasazen.

Při nasazování panel nezatlačujte do přístroje silou. Lze jej snadno nasadit lehkým zatlačením směrem do přístroje.

Pokud berete čelní panel sebou, vložte jej do přiloženého pouzdra pro čelní panel.

Při nasazování čelního panelu na přístroj netlačte nadměrně na okno displeje.

Instalace

KONEKTOR ISO

Konektor linkového výstupu RCA (přední-zadní)

: červená (vpravo) RR=ZADNÍ PRAVÝ, FR=PŘEDNÍ PRAVÝ

: bílá (vlevo) RL=ZADNÍ LEVÝ, FL=PŘEDNÍ LEVÝ

Konektor A č. 7 musí být propojen přes klíč zapalování vozu, aby se baterie nevybíjela, jestliže se vůz delší dobu nepoužívá.

KONEKTOR B

1. ZADNÍ PRAVÝ REPRODUKTOR (+)
2. ZADNÍ PRAVÝ REPRODUKTOR (-)
3. PŘEDNÍ PRAVÝ REPRODUKTOR (+)
4. PŘEDNÍ PRAVÝ REPRODUKTOR (-)
5. PŘEDNÍ LEVÝ REPRODUKTOR (+)
6. PŘEDNÍ LEVÝ REPRODUKTOR (-)
7. ZADNÍ LEVÝ REPRODUKTOR (+)
8. ZADNÍ LEVÝ REPRODUKTOR (-)

Údržba

VÝMĚNA POJISTEK

Pokud se pojistka spálí, zkontrolujte připojení napájení a pojistku vyměňte. Pokud se pojistka znovu spálí i po její výměně, může jít o vnitřní závadu. V takovém případě se obrat'te na nej-bližší servisní středisko.

Upozornění

Pro každý vodič použijte pojistku pro příslušný proud. Použití pojistky pro vyšší proud může způsobit vážné poškození.

Provoz

NÁVOD K POUŽITÍ

1. ZAPNUTÍ/VYPNUTÍ

Stisknutím tohoto tlačítka (1) se přístroj zapíná a vypíná.

Přístroj lze také zapnout stisknutím jakéhokoliv jiného tlačítka.

2. SEL (Volba)

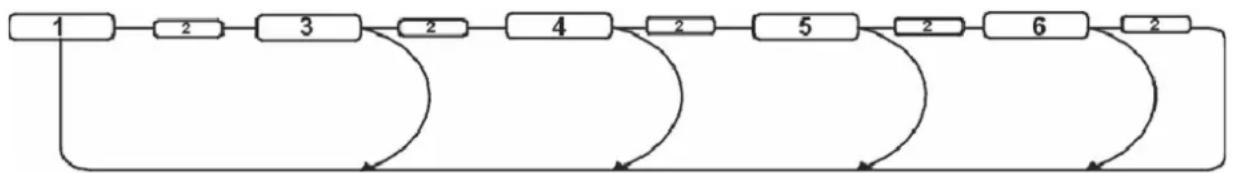

3. OVLADAČ HLASITOSTI

Pomocí ovladače hlasitosti můžete nastavit úroveň hlasitosti i vybrat jiné funkce. Tiskněte krátce tlačítko SEL (2), dokud se na displeji neobjeví požadovaná funkce. Obrázek 1 ukazuje sekvenci funkcí, které lze vybrat pomocí tlačítka SEL.

Obr. 1 Výběr funkcí ovládání zvuku

1. HLASITOST 2. VOLBA 3. BASY 4. VÝŠKY 5. PRAVOLEVÉ VYVÁŽENÍ 6. PŘEDOZADNÍ VYVÁŽENÍ

Hlasitost můžete nastavit pomocí ovladače hlasitosti. Tato tlačítka lze také použít k nastavení basů (BASS), výšek (TREBLE), pravolevého vyvážení (BAL) a předozadního vyvážení (FAD).

(1) TA SEEK / TA ALAM (2)

(Vyhledání dopravních informací / Upozornění na dopravní hlášení)

Pokud podržíte tlačítko SEL (2) nejméně 2 sekundy, přístroj se přepne do režimu volby této funkce.

Režim TA SEEK nebo TA ALARM nastavíte ovladačem hlasitosti.

Režim TA SEEK (Vyhledání dopravních informací):

Pokud nově naladěná stanice nepřijme do 5 sekund dopravní informace, přeladí se rádio na další stanici, která nemá stejné PI jako předchozí stanice, ale vysílá dopravní informace. V režimu TA SEEK se může aktuální stanice přeladit na zcela jinou, protože přístroj vyhledá stanici s TA, jestliže je příjem naladěné stanice velmi slabý nebo naladěná stanice nemá signál TA.

Režim TA ALARM (Upozornění na dopravní situaci).

Provoz

Není aktivován režim automatického přeladění, je pouze slyšet pípnutí.

(2) PI MUTE / PI SOUND (2) (Ztišení a zrušení ztišení PI)

Pokud podržíte tlačitko SEL nejméně 2 sekundy, přístroj se přepne do režimu volby této funkce.

(3) RETUNE L/S (2) (Opětovné vyhledání)

Pokud podržíte tlačítko SEL nejméně 2 sekundy, přístroj se přepne do režimu volby této funkce.


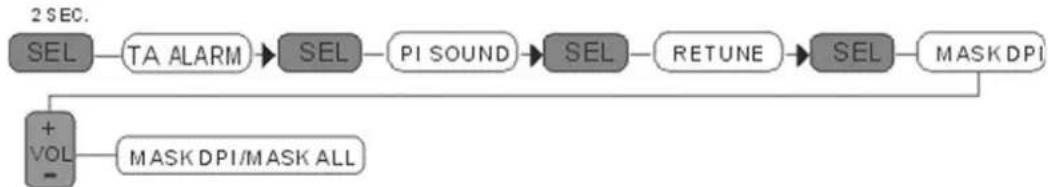

(4) MASK DPI (2) (Filtr DPI)

Pokud podržíte tlačítko SEL nejméně 2 sekundy, přístroj se přepne do režimu volby této funkce.

MASK DPI: odfiltruje pouze AF, které mají odlišné PI.

MASK ALL: odfiltruje pouze AF, které mají odlišné PI a nemají dostatečně silný RDS signál.

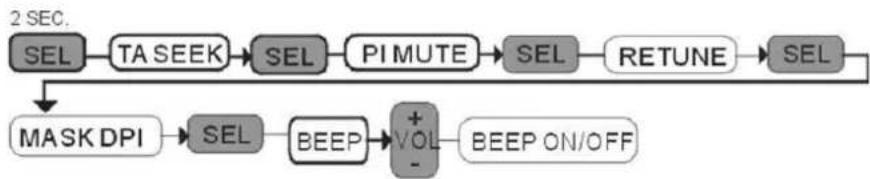

(5) Režim BEEP (2) (Pípání)

Pokud podržíte tlačítko SEL nejméně 2 sekundy, přístroj se přepne do režimu volby této funkce.


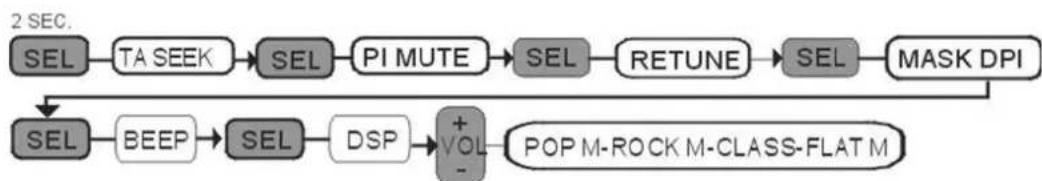

(6) OVLÁDÁNÍ EKVALIZÉRU DSP (2)

Pokud podržíte tlačítko SEL nejméně 2 sekundy, přístroj se přepne do režimu volby této funkce.

Provoz

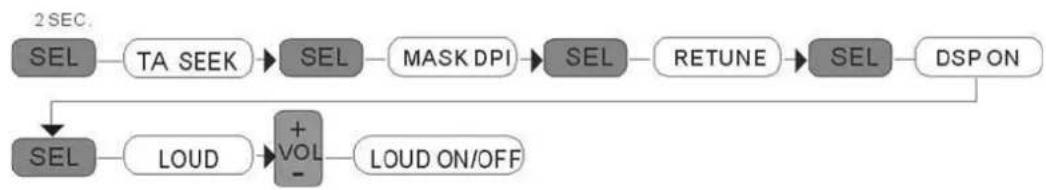

(7) ZVÝRAZNĚNÍ ZVUKU „LOUDNESS“ (2)

Pokud podržíte tlačítko SEL nejméně 2 sekundy, přístroj se přepne do režimu volby této funkce.

VYPNUTÍ NEBO ZAPNUTÍ FUNKCE LOUDNESS se provádí tlačítkem hlasitosti. Basová a výšková odezva se zvýrazní.

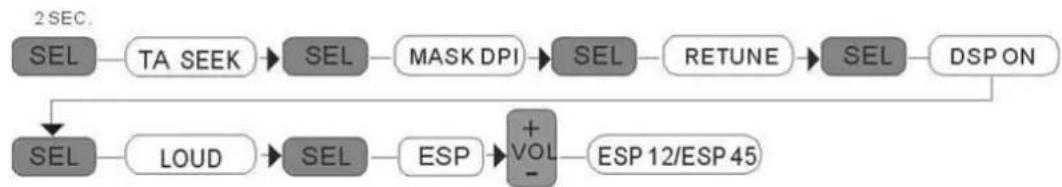

(8) Režim ESP (2) (Ochrana proti otřesům)

Pokud podržíte tlačítko SEL nejméně 2 sekundy, přístroj se přepne do režimu volby této funkce.


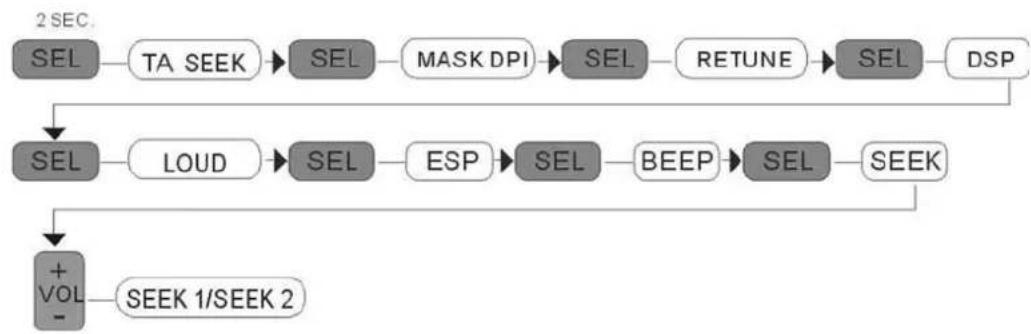

(9) Režim SEEK (2) (Vyhledávání)

Pokud podržíte tlačítko SEL nejméně 2 sekundy, přístroj se přepne do režimu volby této funkce.

SEEK 1: Pokud je aktivován režim SEEK 1, automatické vyhledávání stanice (AUTO SEEK SCAN) se zastaví po nalezené stanici, i když uživatel stále drží tlačítko SEEK. SEEK 2: Automatické vyhledávání stanice se nezastaví, i když je nalezena stanice, pokud uživatel stále drží tlačítko SEEK. Pokud toto tlačítko pustíte, vyhledávání se zastaví po nalezené stanici.

Provoz

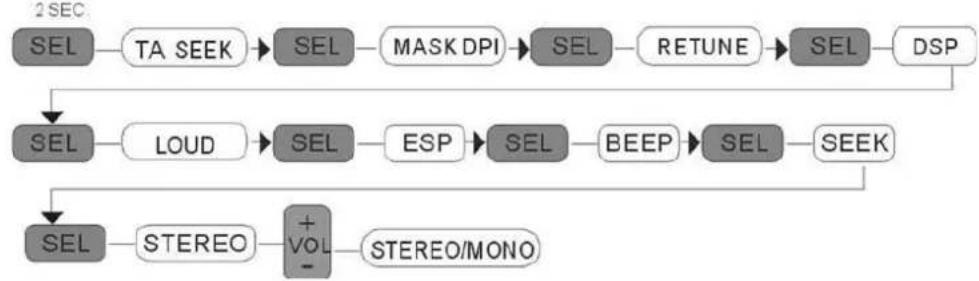

(10)STEREO/MONO (2)

Pokud podržíte tlačítko SEL nejméně 2 sekundy, přístroj se přepne do režimu volby této funkce.

Pokud jsou stanice FM slabé nebo jsou rušeny, lze poslech zlepšit přepnutím na MONO.

(11) VOL LAST/ADJUST (2) (Poslední/Nastavená hlasitost)

ÚROVEŇ HLASITOSTI se určuje při ZAPNUTÍ PŘÍSTROJE.

VOL LAST: Při zapnutí přístroje se nastaví úroveň hlasitosti, která byla nastavena uživatelem jako poslední.

VOL ADJ: Při zapnutí přístroje se nastaví uživatelem zvolená počáteční úroveň hlas.

4. PŘEDNASTAVENÉ STANICE (1, 2, 3, 4, 5 a 6)

(A) REŽIM RÁDIA

Krátkým stiskem těchto tlačítek lze přímo navolit přednastavenou stanici. Pokud tlačítko stisknete déle než 1 sekundu, uloží se právě naladěná stanice do paměti přednastavení.

Pokud je nastaven režim PTY (Typ programu), funguje PTY následovně:

PTY hudební žánr ---- PTY druh mluveného slova ---- PTY VYPNUTO

HUDBA

1. POP M, ROCK M (Pop, rock)

2. EASY M, LIGHT M (Nenáročná hudba, lehká hudba)

3. CLASSICS, OTHER M (Klasická hudba, jiná hudba)

4. JAZZ, COUNTRY

5. NATION M, OLDIES (Lidová hudba, staré hity)

6. FOLK M (Folk)

MLUVENÉ SLOVO

1. NEWS, AFFAIRS, INFO

(Zprávy, události, informace)

(Sport, vzdělávací pořady, dramatické pořady)

1. CULTURE, SCIENCE, VARIED

(Kultura, věda, různé)

1. WEATHER, FINANCE, CHILDREN

(Počasí, finance, dětské pořady)

(Společenské pořady, náboženské pořady, diskuse

s posluchači)

1. TRAVEL, LEISURE, DOCUMENT

(Cestování, volný čas, dokumentární pořady)

(B)REŽIM PŘEHRÁVAČE CD/MP3

1.PAUSE (Pauza) 2. INTRO (Přehrání začátků) 3. REPEAT (Opakování) 5. -10 6. +10

Provoz

POUŽÍVÁNÍ FUNKCE RDS

Co je RDS?

Funkce RDS (Radio Data System) je digitální informační systém vyvinutý EBU (Evropskou vysílací unii). Je zakódovaný v běžném vysílání frekvencí FM a nabízí různé informační služby a funkce opětného automatického naladění u autorádií umožňujících funkci RDS. V roce 1988 začal tento systém fungovat ve Velké Británii, Francii, SRN, Irsku a Švédsku. V mnoha jiných evropských zemích se provádí zkušební vysílání. Očekává se, že funkce RDS bude v blízké budoucnosti k dispozici ve většině západoevropských zemí.

5. Funkce AF/REG (Alternativní frekvence)

Pokud stisknete tlačítko krátce, aktivuje se režim přepínání AF/REG.

Pokud je aktivován režim přepínání AF/REG, rádio neustále kontroluje sílu signálu AF. Pokud tlačítko stisknete dlouze, aktivuje se jako regionální režim ON/OFF.

- Regionální režim ZAPNUT

Na stanice, které mají stejný PI kód jako právě naladěná stanice, se aplikuje přepnutí na AF nebo vyhledávání PI (PI SEEK). Na LCD displeji se rozsvítí signalizace REG.

- Regionální režim VYPNUT

Regionální kód v daném formátu nebo kód PI je ignorován, pokud se aplikuje přepnutí na AF nebo vyhledávání PI (PI SEEK).

6. Funkce TA (Dopravní hlášení)

Pokud stisknete tlačítko krátce, aktivuje se režim vypnutí nebo zapnutí funkce TA.

Jestliže je funkce TA aktivována a vysílají se dopravní informace:

- Pokud je prístroj právě v režimu CD/MP3, přepne se na přechodnou dobu na rádio.

- Jestliže je hlasitost pod hranicí slyšitelnosti, zvýší se na hranici slyšitelnosti.

- Pokud se přijímá stanice s TA, na LCD displeji se zobrazí symbol TA.

7. Funkce „PTY“ (Typ programu)

PTY HUDBA ---- PTY MLUVENÉ SLOVO ---- PTY VYPNUTO

Při volbě funkce PTY se její výběr provádí pomocí tlačítek předvoleb - viz jejich popis v části návodu o přednastavení. Při volbě funkce PTY začne přístroj vyhledávat příslušné informace PTY a po jejich nalezení se vyhledávání zastaví.

8. Funkce DISP (Displej)

Volba mezi zobrazením frekvence rádia, hodin a informace o PTY.

Nastavení hodin:

(1) Při zobrazeném časovém údaji podržte tlačítko DISP, dokud nezačne údaj času blikat.

Provoz

(2) Pomocí ovladače hlasitosti nastavte minuty a hodiny.
(3) Stisknutím tlačítka DSP hodiny spustte.
Pokud toto tlačítko podržíte, funguje jako přepínač režimů v následující sekvenci:

1) V případě příjmu stanice s RDS:

REŽIM RÁDIA

PS ---- PTY ---- FREQ ---- CT

REŽIM PŘEHRÁVAČE CD/MP3

CDP ---- PS ---- PTY ---- FREQ ---- CT

2) V případě příjmu stanice bez RDS:

REŽIM RÁDIA

HODINY ---- FREQ ---- NO PTY

REŽIM PŘEHRÁVAČE CD/MP3

CDP ---- FREQ ---- CT ---- NO PTY

Doba zobrazení na displeji je několik sekund. Poté se displej vrátí na pozici 1.

Stiskem tohoto tlačítka může uživatel zvolit režim RÁDIA nebo režim PŘEHRÁVAČE CD, MP3, SD/MMC a USB.

10. TLAČÍTKO BND/LOUD (Přepínání pásem)

Stiskem tohoto tlačítka se pásma cyklicky přepínají pásmaFM1, FM2 a FM3.

11.12 AUTOMATICKÉ NEBO MANUÁLNÍ LADĚNÍ

(ZVÝŠENÍ FREKVENTENCE ▶ NEBO SNÍŽENÍ FREKVENTENCE ◀)

(A) REŽIM RÁDIA

Pokud je stisknete krátce, fungují tato tlačítka v režimu manuálního ladění. Pokud je stisknete déle než 1 sek., fungují tato tlačítka v režimu vyhledávání stanic.

(B) REŽIM PŘEHRÁVAČE CD/MP3, SD/MMC a USB

Pokud je stisknete krátce, fungují tato tlačítka v režimu přeskakování stop nahoru a dolů Pokud je stisknete déle než 1 sek., fungují tato tlačítka v režimu CUE nebo REVIEW.

Provoz

13. TLAČÍTKO A/PS (Automatické vyhledání a naladění stanic)

Po krátkém stisku vyhledá rádio jednotlivé přednastavené stanice.

Pokud je úroveň hlasitosti signálu vyšší než úroveň limitní hlasitosti pro zastavení, zastaví se rádio na příslušném čísle předvolby po dobu 5 sekund, přičemž deaktivuje funkci ztišení, a poté pokračuje ve vyhledávání.

Při stisknutí delším než 1 sekundu se pod příslušná čísla předvoleb uloží 6 nejsilnějších sta nic. Po dokončení automatického vyhledávání přehraje rádio přehled přednastavených sta- nic.

14. LCD DISPLEJ

Displej z tekutého křemíku zobrazuje aktuální stav přístroje.

15. TLAČÍTKO UVOLNĚNÍ ČELNÍHO PANELU

Po stisknutí tohoto tlačítka se uvolní levá strana čelního panelu.

UMÍSTĚNÍ OVLÁDACÍCH PRVKŮ PRO CD

11.12. TLAČÍTKO VYHLEDÁVÁNÍ STOP

VYHLEDÁVÁNÍ STOP DOPŘEDU A DOZADU

(nebo přepínání skladeb)

Stiskem tlačítka nebo během přehrávání se dostanete na požadovanou stopu (skladbu).

◀◀ = dozadu ▶▶= dopředu

Pokud chcete prohledat disk vysokou rychlostí, tlačítko nebo při přehrávání stiskněte a podržte. Po nalezení příslušné hudební části tlačítko uvolněte. Obnoví se normální přehrá vání. Po ukončení přehrávání CD/MP3 se režim CD/MP3 automaticky přepne na první stopu.

16. OTVOR PRO CD

17. TLAČÍTKO VYSUNUTÍ CD

Tlačítkem (17) vysunete CD.

18. TLAČÍTKO PAUZY (▶ II)

Přehrávání přerušíte stiskem tlačítka (▶ II).

Opětovným stiskem tohoto tlačítka přehrávání obnovíte.

19. TLAČÍTKO PŘEHRÁNÍ ZAČÁTKŮ VŠECH STOP (INTRO)

Pokud stisknete toto tlačítko (19), na displeji se zobrazí INT a z každé stopy na disku se přehraje několik úvodních sekund. Pokud chcete přehrávání úvodů zastavit a poslechnout si příslušnou stopu, stiskněte znovu toto tlačítko.

Provoz

20. TLAČÍTKO OPAKOVÁNÍ (RPT)

Pokud stisknete toto tlačítko, na displeji se zobrazí RPT a přehrávání vybrané stopy se bude nepřetržitě opakovat, dokud režim opakování stopy nezrušíte opětovným stiskem tlačítka RPT (20).

21. TLAČÍTKO NÁHODNÉHO PŘEHRÁVÁNÍ (RDM)

Pokud stisknete toto tlačítko, na displeji se zobrazí RDM a jednotlivé stopy disku se místo postupného přehrání přehrají v náhodném pořadí. Režim náhodného přehrávání zrušíte opětovným stiskem tlačítka RDM (21).

22, 23. TLAČÍTKO PŘESKAKOVÁNÍ NAHORU A DOLŮ o 10 STOP

(v případě souborů MP3, SD/MMC, USB)

5: o 10 STOP DOLÜ 6: o 10 STOP NAHORU

JAK VYBRAT MP3 SOUBORY

1. Vyhledání stopy:

Stiskem tlačítka „A/PS“ aktivujte vyhledávání stopy.

Stiskněte tlačítko SEL. Rozbliká se první číslice.

Otáčením kolečka VOL doprava a doleva nastavte první požadovanou číslici. Stiskem tlačítka „SEL“ se první číslice uloží a rozbliká se druhá číslice.

Otáčením kolečka VOL doprava a doleva nastavte druhou, respektive třetí číslici. Poté se automaticky spustí přehrávání vybrané stopy.

2. Vyhledání názvu souboru:

Dvojím stiskem tlačítka „A/PS“ aktivujte vyhledávání souboru.

Stiskem tlačítka SEL se zobrazí první adresář.

Otáčením kolečka VOL doprava a doleva vyberte požadovaný adresár. Opětovným stiskem tlačítka „SEL“ se nastaví vybraný adresár a zobrazí se název prvního souboru.

Otáčením kolečka VOL doprava a doleva zvolte požadovaný soubor. Stiskem tlačítka SEL se spustí přehrávání vybrané skladby.

3. Vyhledání písmena:

Trojím stiskem tlačítka „A/PS“ aktivujte vyhledávání písmena.

Stiskem tlačítka SEL se zobrazí písmeno „A“.

Otáčením kolečka VOL doprava a doleva vyberte požadované písmeno. Podržte minimálně 2 sekundy tlačítko „SEL“. Zobrazí se skladby, které obsahují stejné písmeno, které jste vybrali.

Otáčením kolečka VOL doprava a doleva zvolte požadovanou skladbu. Stiskem tlačítka SEL se spustí přehrávání vybrané skladby.

Provoz

24. RESETOVACÍ TLAČÍTKO (RESET)

Resetovací tlačítko (24) je umístěno na skříni přístroje. Resetovací tlačítko je třeba použít v

následujících případech:

Při počáteční instalaci přístroje po úplném dokončení propojení.

Nefunguje žádné tlačítko ovládání.

Na displeji je zobrazen symbol chyby.

25. Funkce AUTOMATICKÉHO PŘEHLEDU STANIC (SCN)

Toto tlačítko pracuje jako vyhledávač stanic. Jeho funkce je podobná jako normální vyhledávání, avšak rozdíl je v tom, že na každé stanici se vyhledávání na 5 sekund zastaví.

Technické specifikace

RÁDIO FM

Krok ladění kanálů 50 kHz

Mezifrekvenční kmitočet 10,7 MHz

Citlivost 2 μV, odstup signál/šum 30 dB

Separace stereo >30 dB

Separace kanálů > 50 db (1 kHz)

Kmitočtová odezva 20 Hz - 20 kHz

LINKOVÝ VÝSTUP

Výstupní napětí 2,0 V max.

Impedance 10 kΩ

OBECNÉ

Příkon 12 V stejnosm. proud, neg. uzemnění

Max. spotřeba proudu 15 A

Poznámka: Některé disky CD – R/ CD – RW, (neoriginály) nemusí přehrávač přehrát vzhledem k fyzickému stavu záznamového media (disku), kvalitě záznamového media, způsobu záznamu a charakteristice záznamového software.

Změna technických specifikací vyhrazena bez upozornění.

Informace o ochraně životního prostředí

Udělali jsme to nejlepší pro snížení množství obalů a zajistili jsme jejich snadné rozdělení na 3 materiály: lepenka, papírová drť a roztažený polyetylén. Tento přístroj obsahuje materiály, které mohou být po demontáži specializovanou společností recyklovány. Dodržujte prosím místní nařízení týkající se nakládání s balícími materiály, vybitými bateriemi a starým zařízením.

Likvidace starého elektrického a elektronického zařízení

Tento symbol na výrobku, jeho příslušenství nebo na jeho obalu označuje, že s výrobkem nesmí být nakládáno jako s domácím odpadem. Prosím dopravte tento výrobek na příslušné sběrné místo, kde bude provedena recyklace takového elektrického a elektronického zařízení. V Evropské unii a v ostatních evropských zemích existují sběrná místa pro použité elektrické a elektronické zařízení. Tím, že zajistíte správnou likvidaci výrobku, můžete předejít možným negativním následkům pro životní prostředí a lidské zdraví, které se mohou v opačném případě projevit jako důsledek nesprávné manipulace s tímto výrobkem. Recyklace materiálů přispívá k ochraně přírodních zdrojů. Z tohoto důvodu prosím nevyhazujte staré elektrické a elektronické zařízení do domovního odpadu. Pro podrobnější informace o recyklaci výrobku se obraťte na místní úřad, službu zajišťující likvidaci domácího odpadu nebo obchod, kde jste výrobek zakoupili.

Firma HP Tronic Ústí nad Labem s.r.o. je registrovaná u společnosti Asekol s.r.o. pod číslem AK-051447.

Prohlášení o shodnosti výrobku

Tento výrobek je shodný s typem schváleným Ministerstvem dopravy České republiky pod číslem schválení: 3115, č. j. 1268/2007-150-SCH2 ze dne 21. 5. 2007.

Montážní list

POZOR! Montáž autorádia je zásahem do elektrického zapojení vozu a proto by měla být provedena odbornou osobou oprávněnou k tomuto zásahu. Při neodborném zapojení může dojít k poškození zdraví a majetku.

Doporučujeme montáž ve značkovém servisu.

Funkcie

: červená (vpravo) RR=ZADNÝ PRAVÝ, FR=PREDNÝ PRAVÝ

: biela (vl'avo) RL=ZADNÝ L'AVÝ, FL=PREDNÝ L'AVÝ

VYPNUTIE ALEBO ZAPNUTIE FUNKCIE LOUDNESS nastavíte tlačidlom hlasitosti. Basová a výšková odozva sa zvýrazní.

(8) Režim ESP (2) (Ochrana proti otrasom)

SEEK 1: Pokial' je aktivovaný režim SEEK 1, automatické vyhl'adávanie stanice (AUTO SEEK SCAN) sa zastaví po vyhl'adaní stanice, aj ked' užívatel' stále drží tlačidlo SEEK. SEEK 2: Automatické vyhl'adávanie stanice sa nezastaví, aj ked' je stanica vyhl'adaná, pokial' užívatel' stále drží tlačidlo SEEK. Pokial' toto tlačidlo pustíte, vyhl'adávanie sa zastaví po vyhl'adaní stanice.

Prevádzka

(10)STEREO/MONO (2)

(11) VOL LAST/ADJUST (2) (Posledná/Nastavená hlasitost')

ÚROVEŇ HLASITOSTI sa určuje pri ZAPNUTÍ PRÍSTROJA.

1. POP M, ROCK M (Pop, rock)

2. EASY M, LIGHT M (Nenáročná hudba, l'ahká hudba)

3. CLASSICS, OTHER M (Klasická hudba, iná hudba)

4. JAZZ, COUNTRY

5. NATION M, OLDIES (L'udová hudba, staré hity)

6. FOLK M (Folk)

HOVORENÉ SLOVO

1. NEWS, AFFAIRS, INFO (Správy, udalosti, informácie)

2. SPORT, EDUCATE, DRAMA (Šport, vzdelávacie programy, dramatické progra my)

3. CULTURE, SCIENCE, VARIED (Kultúra, veda, rôzne)

4. WEATHER, FINANCE, CHILDREN (Počasie, financie, detské programy)

5. SOCIAL, RELIGION, PHONE IN (Spoločenské porady, náboženské porady, disku sie s poslucháčmi)

6. TRAVEL, LEISURE, DOCUMENT (Cestovanie, vol'ný čas, dokumentárne programy)

(B)REŽIM PREHRÁVAČA CD/MP3

1. PAUSE (Pauza) 2. INTRO (Prehranie začiatkov) 3. REPEAT (Opakovanie) 5. -10 6. +10

Prevádzka

POUŽÍVANIE FUNKCIE RDS

Čo je RDS?

5. Funkcia AF/REG (Alternativne frekvencie)

Pokial' stlačíte tlačidlo krátko, aktivuje sa režim prepínania AF/REG.

- Regionálny režim ZAPNUTÝ

8. Funkcia DISP (Displej)

(1) Pri zobrazenom časovom údaji podržte tlačidlo DISP, dokial' nezačne údaj času blikat'.

Prevádzka

(2) Pomocou ovládače hlasitosti nastavte minúty a hodiny.
(3) Stlačením tlačidla DSP hodiny spustte.

Po krátkom stlačení vyhl'adá rádio jednotlivé prednastavené stanice.

Po stlačení tohto tlačidla sa uvoľní l'avá strana čelného panelu.

UMIESTENIE OVLÁDACÍCH PRVKOV PRE CD

11.12. TLAČIDLO VYHL'ADÁVANIA STÔP

VYHL'ADÁVANIE STÔP DOPREDU A DOZADU

Prehrávanie prerušíte stlačením tlačidla ▶ II (18).

Otáčaním kolieska doprava a dol'ava astavte prvú požadovanú číslicu. Stlačením tlačidla „SEL“ sa prvá číslica uloží a rozbliká sa druhá číslica.

Stlačením tlačidla SEL sa zobrazí prvý adresár.

3. Vyhl'adanie písmena:

Trojitým stlačením tlačidla „A/PS“ aktivujte vyhl'adávanie písmena.

Stlačením tlačidla SEL sa zobrazí písmeno „A“.

Na displeji je zobrazený symbol chyby.

25. Funkcia AUTOMATICKÉHO PREHL'ADU STANÍC (SCN)

Výstupné napätie 2,0 V max.

Impedancia 10 kΩ

OBECNÉ

Príkon 12 V jednosm. prúd, neg. uzemnenie

Max. spotreba prúdu 15 A

Likvidácia starého elektrického a elektronického zariadenia

(9) TRYB SEEK (2) (Vyhledávání)
