Typ produktu	Autorádio s přehráváním CD/MP3/USB/SD/MMC a RDS tunerem
Značka	Hyundai
Model	CRM 2128 SU
Rozměry (Š x V x H)	178 x 50 x 160 mm
Hmotnost	1.7 kg
Napájení	12V DC (11V-16V), záporné uzemnění
Maximální výkon	45W x 4 kanály
Trvalý výkon	22W x 4 kanály (4Ω, 10% THD)
Impedance reproduktoru	4-8 ohmů
Výstupní napětí předzesilovače	2.0V (režim CD: 1KHz, 0dB, zátěž 10kΩ)
Hodnota pojistky	15A
Frekvenční rozsah FM	87.5-108.0 MHz (EUR)
Frekvenční rozsah AM (MW)	522-1620 kHz (EUR)
Kompatibilita disků	CD, CD-R, CD-RW, MP3, UDF, CD-TEXT
Frekvenční odezva disku	20Hz-20kHz
Odstup signálu od šumu disku	>86 dB
Celkové harmonické zkreslení (disk)	<0.20% (1kHz)
Oddělení kanálů (disk)	>60 dB
Vstupy	USB, slot na SD/MMC kartu, Aux-in (3.5mm), slot na CD
Ochrana proti krádeži	Odnímatelný panel s pouzdrem
Funkce RDS	AF (Alternativní frekvence), TA (Dopravní hlášení), EON (Rozšířené další sítě), PTY (Typ programu)
Předvolby ekvalizéru	POP, ROCK, CLASSIC, FLAT, DSP OFF

Často kladené otázky - CRM 2128 SU HYUNDAI

Jak nastavím hodiny na Hyundai CRM 2128 SU?

Stiskněte tlačítko DISP pro zobrazení času. Poté stiskněte a podržte DISP déle než 2 sekundy, dokud displej času nezačne blikat. Otáčením knoflíku hlasitosti ve směru hodinových ručiček nastavte hodiny a proti směru minuty.

Jak mohu přehrát MP3 soubory z USB flash disku?

Otevřete gumovou krytku na předním panelu, vložte USB flash disk do USB konektoru. Jednotka automaticky začne přehrávat hudbu z USB disku a LCD zobrazí 'USB'. Před vyjmutím přepněte pomocí tlačítka SRC do jiného režimu než USB.

Co mám dělat, pokud jednotka nemá napájení?

Zkontrolujte, zda je zapnuté zapalování vozidla (ACC nebo ON). Ověřte, že pojistka (15A) není prasklá a v případě potřeby ji vyměňte. Ujistěte se, že kabelová připojení jsou správná. Pokud vše ostatní selže, stiskněte tlačítko RESET špičatým předmětem.

Jak použít funkci dopravních hlášení RDS?

Stisknutím tlačítka TA aktivujete dopravní hlášení. Indikátor TA bude blikat. Když je vysíláno dopravní hlášení, jednotka se automaticky přepne do režimu tuneru a přehrává na nastavené úrovni hlasitosti TA. Po skončení hlášení se vrátí do předchozího režimu.

Mohu přehrávat disky CD-R s MP3 soubory?

Ano, jednotka podporuje disky CD-R a CD-RW obsahující MP3 soubory. Disky musí být finalizovány a naformátovány jako datové disky (ne audio). Maximálně 1000 souborů/složek na jeden disk, s hloubkou složek až 8 úrovní. Pro nejlepší výsledky používejte kvalitní disky.

Jak odstraním odnímatelný panel?

Vypněte napájení. Stiskněte tlačítko uvolnění panelu (položka 4) a jemně zatáhněte za levou stranu panelu, abyste jej oddělili. Panel vložte do přiloženého pouzdra pro ochranu.

Proč je rádiový příjem špatný?

Slabé signály ze vzdálených stanic mohou způsobovat šum. Zkuste ručně vybrat silnější stanici nebo použijte funkci automatického předvolby AMS pro uložení nejsilnějších stanic. Pokud problém přetrvává, zkontrolujte, zda je anténa správně připojena.

Jak mohu vyhledat konkrétní MP3 skladbu podle názvu?

Stiskněte třikrát AMS pro vstup do režimu CHAR SCH (vyhledávání znaků). Stiskněte SEL pro spuštění. Otáčením knoflíku vyberte první znak, stiskněte SEL pro potvrzení. Opakujte pro další znaky. Podržte SEL déle než 0,5 sekundy pro přehrání odpovídající skladby.

Jaký je maximální počet souborů, které mohu uložit na CD pro tuto jednotku?

Na jeden disk (včetně kořenového adresáře) můžete uložit až 1000 souborů a složek. Maximální vnořená hloubka složek je 8 úrovní. Názvy souborů a ID3 tagy jsou omezeny na 32 znaků každý.

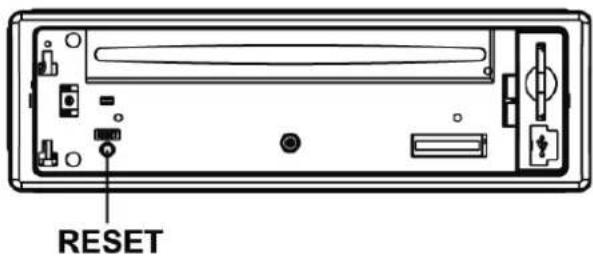

Jak resetuji jednotku do továrního nastavení?

Použijte špičatý předmět (např. pero) ke stisknutí tlačítka RESET umístěného na předním panelu. Tím se vymaže nastavení hodin a všechny uložené rozhlasové stanice. Po resetu budete muset znovu nastavit hodiny a předvolby.

NÁVOD K OBSLUZE CRM 2128 SU HYUNDAI

• Používejte pouze v 12ti voltovém elektrickém systému stejnosměrného proudu s negativním uzemněním.
• Při instalaci a připojování přístroje odpojte negativní terminál baterie vozu.
• Při výměně pojistky se ujistěte, že je na stejný počet ampér.
• Pokud použijete pojistku na vyšší počet ampér, může to způsobit vážné poškození přístroje.
• NEPOKOUŠEJTE se přístroj rozebírat. Laserové paprsky z optické prěnosky jsou nebezpečné pro zrak.
• Dbejte, aby se dovnitř přístroje nedostaly špendlíky nebo jiné předměty; mohou způsobit poruchu nebo bezpečnostní riziko, například úraz elektrickým proudem nebo vystavení se laserovému paprsku.
• Pokud parkujete vůz po dlouhou dobu ve velmi teplém nebo studeném počasí, vyčkejte před uvedením přístroje do provozu, dokud se teplota uvnitř vozu nedostane do normálu.
• Udržujte hlasitost na úrovni, kdy lze slyšet venkovní varovné zvuky (majáky, sirény, atd.).

POZNÁMKY K CD

• Přehrávání vadného nebo znečištěného disku může způsobit výpadky zvuku.
  • CD držte dle obrázku.
• Nedotýkejte se nepotištěné strany.
• Na žádnou ze stran disku nelepte nálepky, štítky ani fólie na ochranu dat.
• Nevystavujte CD přímému slunečnímu světlu ani nadměrnému teplu.
• Znečištěné CD očistěte čistící tkaninou, a to tahy od středu disku směrem k jeho okrajům. Nikdy nepoužívejte rozpouštědla jako benzín či líh.
• Tento přístroj je schopen přehrávat CD o průměru 3 palce (8 cm).
• Nikdy nepoužívejte osmicentimetrová CD v adaptéru ani CD nepravidelného tvaru. Přístroj nemusí být schopen je vysunout, čímž dojde k poruše.

Obsah

Bezpečnostní informace....1
Ovládací prvky panelu 2
Tipy pro tlačitka 3
Přehrávání USB a MP3 4
Funkce menu....5
Shrnutí MP3....7
Přehrávání MP3....8
RDS....10

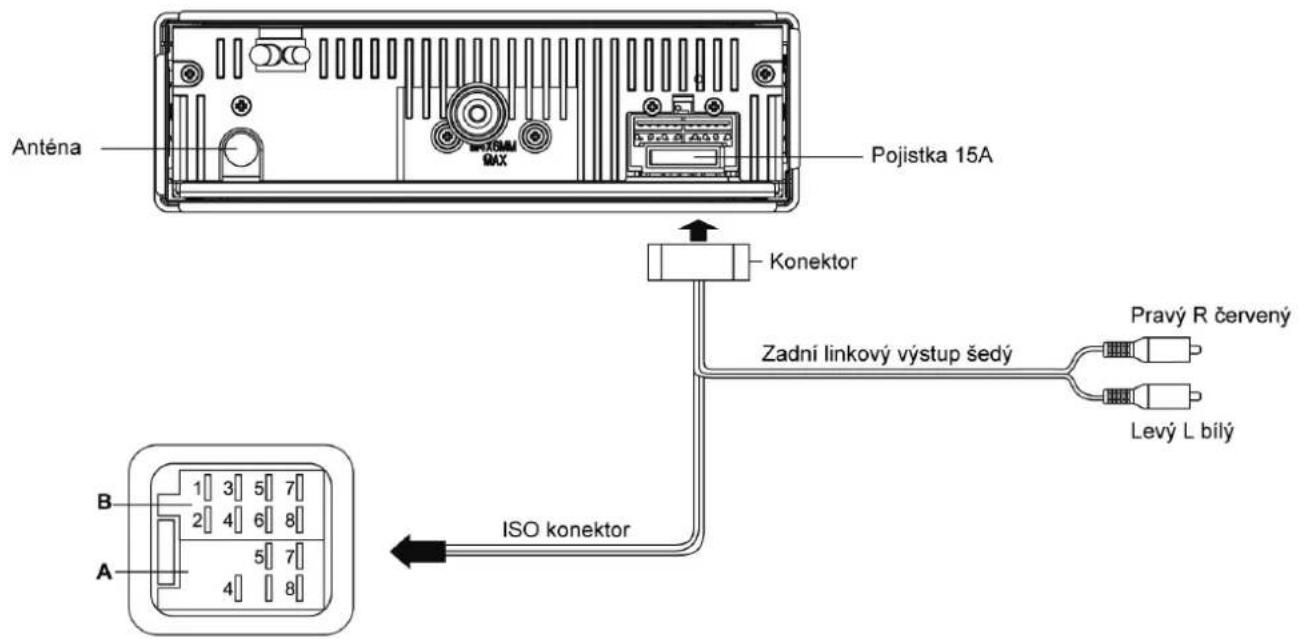

Elektrické propojení 12
Průvodce instalací 13
Systém ochrany proti krádeži 14
Řešení problémů 15
Technické specifikace.... 16

PŘED UVEDENÍM DO PROVOZU

• NEZVYŠUJTE příliš hlasitost, protože omezí slyšitelnost zvuků z vnějšku, čímž se jízda stává nebezpečnou.
• Před provedením komplikovanějšího úkonu zastavte automobil.

UPOZORNĚNÍ

• NEOTVÍREJTE kryty ani neprovádějte sami opravy. O pomoc se obrat'te na prodejce nebo zkušeného technika.
• Kromě běžných CD umí tento přístroj přehrát disky CD-R, CD-RW, MP3, UDF a CD-TEXT.

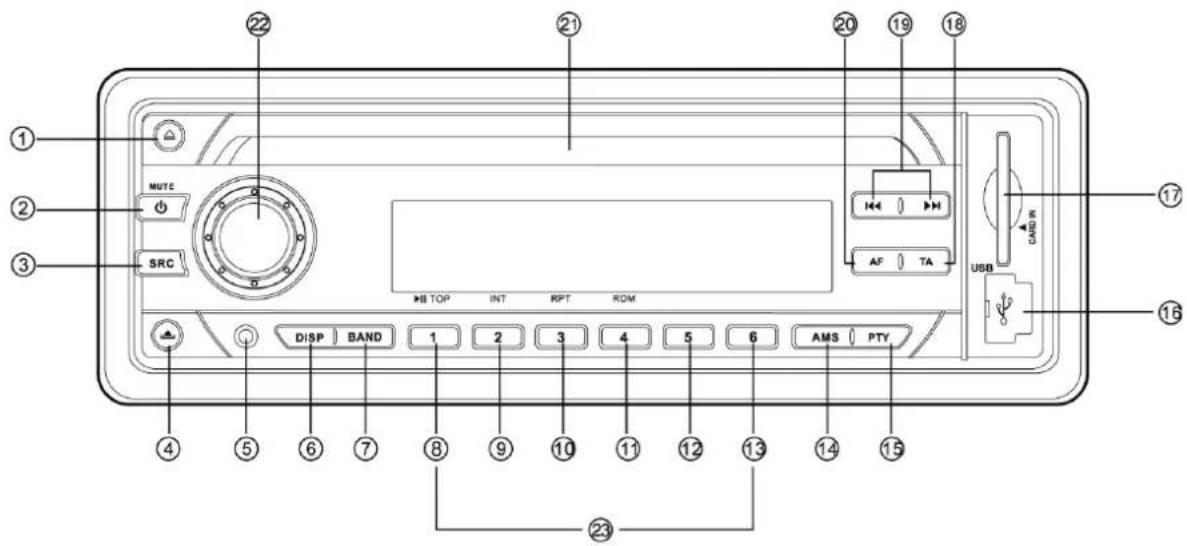

OVLÁDACÍ PRVKY PANELU

Zapnutí: Pokud chcete přístroj zapnout, stiskněte kterékoliv tlačítko na čelním panelu kromě 🚠️. ▲

1) Vysunutí disku
2) Zapnutí/vypnutí
- Vypnutí zvuku
3) SRC (zdroj)
- Rádio
- Přehrávání disku (pokud je vložen)
- Karta SD/MMC (pokud je vložena)
- Aux-in (externí vstup)

4) Uvolnění panelu

5) Konektor externího vstupu Aux-in

6) Zobrazení/nastavení času

7) Přepínání pásem: FM1 -> FM2 -> FM3 -> AM1 -> AM2

8) Tlačítko 1: Přehrávání/pauza Přehrávání top (stiskněte déle než 2 sekundy)

9) Tlačítko 2: Přehrávání začátků (10 sek.)
10) Tlačítko 3: Opakované přehrávání stopy
11) Tlačítko 4: Náhodné přehrávání stop
12) Tlačítko 5: skok o -10 stop MP3 dolů
13) Tlačítko 6: skok o +10 stop MP3 nahoru
14) AMS: Procházení předvoleb/ Automatické uložení stanic do předvoleb - SEARCH: Vyhledávání stopy MP3, souboru, znaku
15) Typ programu
16) Konektor USB
17) Otvor pro karu SD/MMC
18) Identifikace dopravního hlášení

19) Ladění rádia
- Vyhledávání stopy
20) Alternativní frekvence - Zapnutí/vypnutí funkce REG

21) Otvor pro disk

22) Otáčením knoflíku nastavte úroveň hlasitosti. Stisknutím zvolte mezi VOL, BAS, TRE, BAL a FAD, otáčením knoflíku nastavte úroveň. -Podržením déle než 2 sekundy vstoupíte do režimu menu.

23) Tlačítka předvoleb rádia 1 – 6, stisknutím naladíte uloženou stanici. - Podržením déle než 2 sekundy uložíte stanici.

TIPY PRO TLAČÍTKA

Rádio: Krátkými stisky jedné strany tlačítka naladíte stanici, pokud znáte její frekvenci.

Pokud je podržíte déle než 2 sekundy, automaticky se aktivuje ladění a zastaví se na místě, kde se přijímá signál následující stanice.

Přehrávání disku: Krátkými stisky jedné strany tlačítka přejdete na následující nebo předchozí stopu. Podržením se budete ve stopě rychle pohybovat směrem vpřed nebo vzad.

AMS: Auto Memory Store (Automatické ukládání do paměti)

Krátkým stisknutím se projdou uložené stanice a každá se bude přehrávat po dobu 5 sekund. Pokud tlačítko podržíte déle než 2 sekundy, uloží se do paměti tlačítek předvoleb 1 – 6 automaticky 6 nejsilnější dostupných stanic.

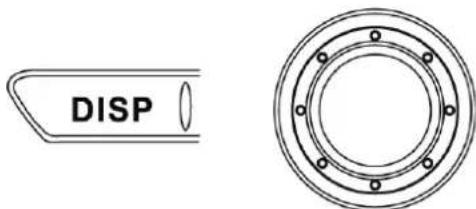

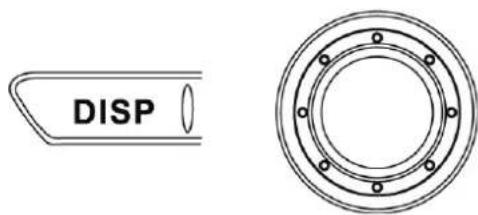

Nastavení hodin

Po stisknutí tlačítka DISP se zobrazí čas. Pokud tlačítko stisknete znovu déle než 2 sekundy, bude zobrazení času blikat. Otáčením knoflíku po směru hodinových ručiček nastavíte hodiny, otáčením proti směru hodinových ručiček nastavíte minuty.

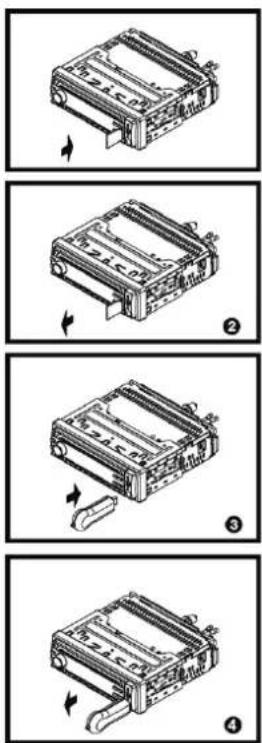

PŘEHRÁVÁNÍ USB, SD/MMC A MP3

1) Načtení karty SD/MMC
Vložte kartu SD/MMC do otvoru prední stranou doprava.
Přístroj začne automaticky přehrávat hudbu a na LCD displeji se zobrazí CARD (Karta).

2) Vyjmutí karty SD/MMC

Tlačítkem SRC přepněte do režimu bez karty, mírně zatlačte na kartu SD/MMC a po vysunutí ji vyjměte.

3) Načtení zařízení USB

Otevřete gumový kryt, připojte USB ke konektoru a přístroj začne automaticky přehrávat hudbu z paměťového zařízení USB. Na LCD displeji se zobrazí USB.

4) Vyjmutí zařízení USB

Tlačítkem SRC přepněte do režimu bez USB, vyjměte paměťové zařízení USB a zavřete gumový kryt.

Funkce USB (typ flashové paměti), přehrávání hudby MP3

1) Podpora karty SD/MMC.
2) Podpora flashové paměti USB 2 v 1 (SD/MMC).
3) Možný systém paměti FAT12/FAT16/FAT 32.
4) Název souboru: 32 bytů, název adresáře: 32 bytů, název tagu: 32 bytů
5) Tag (tag ID3 verze 2.0)
- titul/interpret/album: podpora 32 bytů
6) Není podpora multi čtečky karet.
Ne všechny druhy zařízení USB jsou s přístrojem kompatibilní.

7) Podpora USB 1.1, podpora USB 2.0 (není podpora rychlosti USB 2.0, má stejnou rychlost jako USB 1.1).

FUNKCE MENU

Stisknutím knoflíku déle než 2 sekundy vstoupíte do režimu menu, poté každým stisknutím změníte režim následovně:

Režim TA -> režim MASK -> TA VOL -> režim RETUNE -> režim DSP -> režim ESP -> režim MULT -> ZAP./VYP. funkce LOUD -> ZAP./VYP. funkce BEEP -> režim SEEK 1/2 (pouze v režimu tuneru) -> režim ST/MO (pouze v režimu tuneru) -> režim LOCAL/DX (pouze v režimu tuneru) -> režim VOL LAST/ADJ)

Režim TA (Dopravní hlášení)

Otáčením knoflíku zvolte režim TA ALARM nebo TA SEEK.

Pokud je funkce TA (dopravní hlášení) zapnuta a v příslušném čase se nepřijímá žádný identifikační kód dopravního programu, nezobrazí se TA ani TP a aktivuje se bud' TA ALARM nebo TA SEEK.

Režim TA ALARM: je zapnut alarm.

Režim TA SEEK: automaticky se aktivuje TA SEEK (vyhledávání TA).

Režim MASK (Odfiltrování)

Otáčením knoflíku zvolte režim MASK DPI nebo MASK ALL.

Někdy může být funkce AF (alternativní frekvence) ovlivněna některým druhem rušení, například signály se silným polem, ale bez dat RDS. Z toho důvodu má přístroj dvě možnosti, aby k uvedenému rušení nedošlo.

Režim MASK DPI:

Odfiltrují se pouze AF, které mají odlišnou identifikaci programu.

Režim MASK ALL:

Odfiltrují se AF, které mají odlišnou identifikaci programu a žádný signál RDS s vysoce silným polem.

TA VOL (Hlasitost dopravního hlášení)

Zvolte hlasitost TA otáčením knoflíku.

Režim opětovného naladění

Otáčením knoflíku zvolte RETUNE-S nebo RETUNE-L.

RETUNE-S nebo RETUNE-L je výběr časové délky intervalu opětného ladění funkce TA SEEK.

RETUNE-S: short (krátký), interval opětného ladění funkce TA SEEK je 45 sekund.

RETUNE-L long (dlouhý), interval opětného ladění funkce TA SEEK je 180 sekund.

Poznámka: Funkce režimu RETUNE pro TA jsou k dispozici pouze v režimu TA SEEK.

RETUNE _S

RETUNE _L

FUNKCE MENU

Režim DSP

Otáčením knoflíku zvolte zvukový efekt DSP (zpracování digitálního zvuku):

POP -> ROCK -> KLASICKÁ HUDBA -> NEUTRÁLNÍ -> DSP VYPNUTO

Režim EPS

EPS 12 sekund: Pro CD-ESP zvolen čas 12 sekund, pro MP3-ESP čas > 100 sekund.

EPS 45 sekund: Pro CD-ESP zvolen čas 45 sekund, pro MP3-ESP čas > 100 sekund.

Zapnutí/vypnutí parametru MULT (Více relací)

Zapnutí/vypnutí více relací (více relací vypnuto: smíšené CD, CD s jednou relací; více relací zapnuto: smíšené, extra, CD s více relacemi)

Režim LOUD (Zvýraznění hlasitosti)

Otáčením knoflíku zvolte zapnutí nebo vypnutí zvýraznění hlasitosti.

Zapnutí/vypnutí funkce BEEP (Pípnutí)

Otáčením knoflíku zvolte zapnutí nebo vypnutí zvuku pípnutí.

Režim SEEK (Vyhledávání) 1 / 2

Otáčením knoflíku zvolte režim vyhledávání 1 nebo 2.

SEEK 1: Vyhledávání stanice se zastaví, když se přijme následující stanice.

SEEK 2: Vyhledávání stanice se zastaví, když je uvolněno tlačítko ▶ nebo ◀ a přijme se následující stanice.

Režim STEREO/MONO

Otáčením knoflíku zvolte režim FM stereo nebo mono.

Režim LOCAL/DX (Místní/vzdálené stanice)

Otáčením knoflíku zvolte citlivost tuneru pro místní nebo vzdálené stanice.

Režim VOL LAST/ADJ (Poslední nastavená hlasitost / určená hlasitost)

Otáčením knoflíku zvolte režim VOL LAST. Hlasitost po zapnutí bude stejná, jako úroveň hlasitosti při posledním vypnutí.

Otáčením knoflíku zvolte režim VOL ADJUST, stisknutím vstoupíte do režimu A-VOL, poté otáčením knoflíku nastavte úroveň hlasitosti při zapnutí.

SHRNUTÍ MP3

Shrnutí MP3

• MP3 je zkratka pro MPEG Audio Layer 3 a znamená normu technologie zvukové komprese.
• Tento přístroj umožňuje přehrávání souborů MP3 na discích CD-ROM, CD-R nebo CD-RW.
• Přístroj je schopen číst soubory MP3 zapsané ve formátu splňujícím normu ISO 9660. Avšak nepodporuje data MP3 zapsaná metodou blokového zápisu (packet write).
• Přístroj není schopen přečíst soubor MP3, který má jinou souborovou koncovku než „.mp3“.
• Pokud přehráváte soubor, který není v MP3 a má koncovku „.mp3“, může být slyšet rušení.
• V tomto návodu používáme pro to, co se v počítačové terminologii nazývá „soubor MP3“ a „složka“, termíny „stopa“ a „album“.
• Maximální počet úrovní adresáře je 8, včetně kořenového adresáře. Maximální počet souborů a složek na disku je 1000.
• Přístroj nemusí přehrávat stopy v pořadí čísel stop.
• Pokud disk obsahuje zvukové stopy i soubory MP3, přehraje přístroj pouze zvukové stopy.
• Při přehrávání disku 8 kbps nebo VBR* nebude uplynulá doba přehrávání zobrazena v okně displeje správně a rovněž nemusí správně fungovat přehrávání začátků stop (INTRO). *VBR = Variable Bir Rate - proměnná bitová rychlost.

Poznámka k vytváření vlastních CD-R nebo CD-RW obsahujících soubory MP3

• Pokud chcete mít vysokou kvalitu zvuku, doporučujeme konvertovat soubory MP3 vzorkovacím kmitočtem 44.1 kHz a pevnou bitovou rychlostí 128 kbps.
• Na disk neukládejte více než 1000 souborů MP3.
• U formátů splňujících ISO 9660 je maximální připustný počet úrovní vnořených složek 8, včetně kořenového adresáře (složky).
• Pokud používáte CD-R, je možné přehrávání pouze u disků, které byly finalizovány.
• Ujistěte se, že při vypalování CD-R s MP3 je disk naformátován jako datový disk a NIKOLIV jako zvukový disk.
• Na CD-R byste neměli se soubory MP3 zapisovat soubory, které nejsou v MP3, ani nepotřebné složky, jinak trvá dlouhou dobu, než přístroj začne soubory MP3 přehrávat.
• U některých médií CD-R je možné, že data nebyla správně zapsána kvůli výrobní kvalitě média. V takovém případě nemusí být data správně reprodukována. Doporučujeme používat kvalitní disky CD-R.
• Pro název alba nebo stopy se zobrazí až 16 znaků. Je nutná verze tagu ID3 1.x.
• Mějte na vědomí, že přístroj nemusí přehrávat stopy v pořadí, v jakém jste je zapsali na disk.

PŘEHRÁVÁNÍ MP3

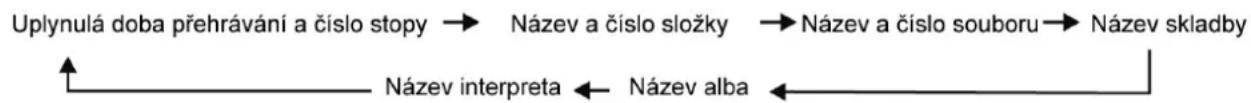

Při přehrávání disku MP3 může přes displej LCD rolovat celý název složky/souboru a tag ID3 (název skladby, alba a interpreta).

ONLY YOU

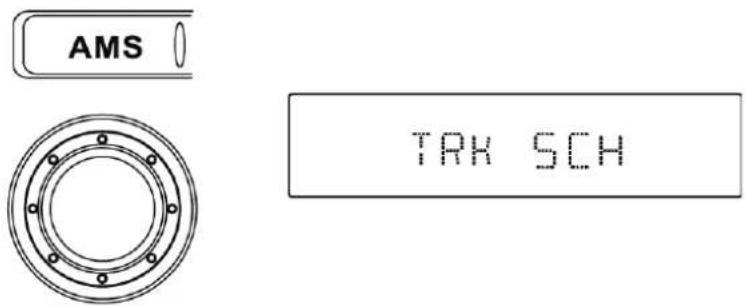

Vyhledávání stopy MP3

Tlačítkem AMS zvolte režim „TRACK SCH“.

Stiskněte tlačítko SEL a LCD displej zobrazí „001“.

Pokud je požadované číslo stopy nižší než 100, otáčejte knoflíkem a zvolte první číslici. Stiskněte znovu tlačitko SEL a otáčením knoflíku zvolte pro číslo stopy číslici, která udává desítky.

Opětovným stisknutím tlačítka SEL déle než 0,5 sekundy stopu přehrajete. Pokud požadujete číslo stopy vyšší než 100, otáčejte knoflíkem a zvolte první číslici. Stiskněte znovu tlačítko SEL a otáčením knoflíku zvolte pro číslo stopy číslici, která udává desítky. Potvrďte stisknutím tlačítka SEL. Otáčením knoflíku zvolte číslici, která udává stovky, a stisknutím tlačítka SEL stopu přehrajte.

Pokud je zadané číslo stopy vyšší než maximální počet souborů, přehraje se poslední skladba.

Vyhledávání souboru MP3

Dvojím stisknutím tlačítka AMS zvolte režim „FILE SCH“. Vstupte do něj stisknutím tlačítka SEL. Otáčením knoflíku vyberte složku. Pokud chcete přehrávat jen skladby z této složky, přehrajete první stopu složky stisknutím tlačítka SEL déle než 0,5 sekundy.

Pokud chcete přehrát požadovanou stopu ze složky, stiskněte tlačítko SEL a otáčením knoflíku zvolte požadovanou stopu. Stopu přehrajete opakovaným stisknutím tlačítka SEL.

FILE SCH

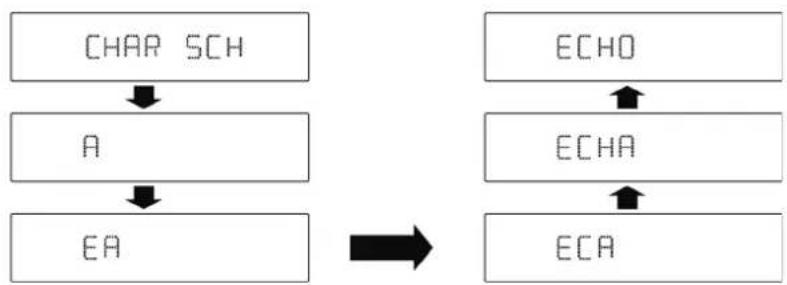

Vyhledávání znaku MP3

Trojím stisknutím tlačítka AMS zvolte režim „CHAR SCH“.

Po stisknutí tlačítka SEL se zobrazí „A“.

Pokud stisknete tlačítko SEL déle než 0,5 sekundy, zobrazí se stopa, v jejímž názvu je „A“.

Otáčením knoflíku zvolte první znak požadovaného názvu stopy a potvrd'te stisknu-tím tlačítka SEL.

Poté se na další pozici rozbliká „A“. Zvolte druhý a další znaky požadovaného názvu stopy dle postupu výše.

Stisknutím tlačítka SEL déle než 0,5 sekundy přehrajete stopu s vybraným názvem.

Například: vyhledání slova „ECHO“.

RDS (RADIO DATA SYSTEM)

Dostupnost služby RDS se liší podle oblasti. Uvědomte si prosím, že pokud služba RDS není ve vaší oblasti k dispozici, nebudou následující funkce dostupné.

Základní funkce RDS

AF (alternativní frekvence): Pokud je rádiový signál slabý, aktivováním funkce AF umožníte, aby přístroj automaticky vyhledal jinou stanici se stejnou PI (identifikací programu), jakou má stávající stanice, ale se silnějším signálem.

PS (služba názvu programu): Místo frekvence se zobrazí název stanice.

Režim AF:

AF zapnuto: Funkce AF je aktivována.

AF vypnuto: Funkce AF je deaktivována.

Poznámka: Indikátor AF na LCD displeji bude blikat, dokud nedojde k příjmu informace RDS.

Pokud není ve vaší oblasti služba RDS k dispozici, režim AF vypněte.

Režim REG: Stisknutím tlačítka AF déle než 2 sekundy zapnete nebo vypnete režim REG.

REG on (zap.): Funkce AF implementuje regionální kód identifikace programu PI a automaticky lze naladit pouze stanice v aktuálním regionu.

REG off (vyp.): Funkce bude regionální kód identifikace programu PI ignorovat a bude možné automaticky naladit i stanice v jiných regionech.

Dopravní hlášení

Některé stanice FM RDS pravidelně poskytují dopravní informace.

TP (identifikace dopravního programu) – vysílání dopravních informací.

TRAFFIC

TA (identifikace dopravního hlášení) – rozhlasové hlášení o dopravních podmínkách.

Režim TA: Pokud je režim TA zapnut, bude indikátor TA blikat.

Pokud se přijímá dopravní hlášení, zobrazí se indikátor TA. Přístroj se přechodně přepne do režimu tuneru (bez ohledu na aktuální režim) a začne vysílat hlášení na úrovni hlasitosti TA.

Po skončení dopravního hlášení se přístroj vrátí do předchozího režimu a na předchozí úroveň hlasitosti. Pokud je zapnuto TA, lze přijímat a ukládat funkce SEEK, SCAN a AMS pouze pokud je přijímán kód identifikace dopravního programu (TP).

EON (Enhanced Other Networks) – Informace o dalších sítích

Pokud se přijímají data EON, rozsvítí se indikátor EON a funkce TA a AF mají zlepšenou kvalitu. TA: Lze přijímat dopravní informace z aktuální stanice nebo stanic v jiné síti.

AF: Seznam frekvencí předvolených stanic s RDS se aktualizuje daty EON. EON umožňuje rádiu, aby lépe využívalo informace RDS. Neustále aktualizuje seznam AF předvolených stanic, včetně té, která je právě naladěna. Pokud uložíte do předvolby stanici v oblasti svého bydliště, budete moci později přijímat stejnou stanici na alternativní frekvenci nebo kteroukoliv jinou stanici vysílající stejný program. Funkce EON rovněž uchovává informace o místně dostupných stanic TP za účelem jejich rychlého příjmu.

RDS (RADIO DATA SYSTEM)

Příjem PTY (typu programu)

Stanice FM RDS poskytují signál identifikace typu programu.

Například: zprávy, rock, informace, sport, atd.

NEWS

Režim PTY: Stisknutím tlačítka PTY zapnete příjem typu programu a ukáže se předchozí PTY. Dalším stisknutím tlačítka PTY se dostanete do zadání typu hudby, dvojím stisknutím tlačítka PTY se dostanete do zadání typu mluveného slova. Poté tlačitky 1 – 6 zvolte požadovaný typ programu. Ukáže se vybrané PTY (typ programu) a spustí se vyhledávání, pokud do 2 sekund nezvolíte jinou funkci. Pokud neexistuje odpovídající typ programu, zobrazí se NO PTY a přístroj se vrátí do normálního režimu.

Nastavení typu programu PTY: Jedním stisknutím tlačítka PTY se dostanete do zadání typu hudby, dvojím stisknutím tlačítka PTY se dostanete do zadání typu mluveného slova. Poté tlačítky 1 – 6 zvolte požadovaný typ programu.

Č. PŘEDVOLBY	TYP HUDBY TYP MLUVENÉHO	SLOVA
1	POP M (Pop)	NEWS (Zprávy)
		AFFAIRS (Události)
	ROCK M (Rock) INFO (Informace)
2	EASY M (Nenáročná hudba)	SPORT (Sport)
		EDUCATE (Vzdělávací)
	LIGHT M (Lehká kl. hudba)	DRAMA (Dramatické)
3	CLASSICS (Klasická hudba)	CULTURE (Kultura)
		SCIENCE (Věda)
	OTHER M (Jiná hudba) VARIED	(Různé)
4	JAZZ M (Džez)	WEATHER (Počasí)
		FINANCE (Finance)
	COUNTRY (Country) CHILDREN	(Dětské)
5	NATIONAL M (Lidová hudba)	SOCIAL (Sociální)
		RELIGION (Náboženské)
	OLDIES M (Staré hity) PHONE IN	(Diskuse s posluchači)
6 FOLK M (Folk)		TRAVEL (Cestování)
		LEISURE (Volný čas)
		DOCUMENT (Dokumentární)

ELEKTRICKÉ PROPOJENÍ

Schéma zapojení

UMÍSTĚNÍ	FUNKCE
	A	B
1 Zadní pravý (+)	– fialový
2 Zadní pravý (-)	– fialový / černý pruh
3 Přední pravý (+) – šedý
4 Stříd. proud+ /	červený Přední pravý (-) – šedý / černý	pruh
5 Auto anténa /	modrý Přední levý (+) – bílý
6 Přední levý (-) – bílý / černý pruh
7 Baterie 12V(+) / žlutý Zadní levý (+) – zelený
8 Uzemnění / černý	Zadní levý (-) – zelený/ černý pruh

PRŮVODCE INSTALACÍ

Instalační postupy

Nejprve dokončete elektrické propojení a poté zkontrolujte jeho správnost.

Resetování

Přístroj resetujete do původního stavu stisknutím tlačitka RESET špičatým předmětem.

Poznámka: Stisknutí tlačítka RESET vymaže nastavení hodin a uložené stanice.

Instalační otvor

Tento přístroj lze instalovat do každé palubní desky, která má otvor dle obrázku níže. Palubní deska by měla být 4,75 až 5,56 mm silná, aby poskytla přístroji oporu.

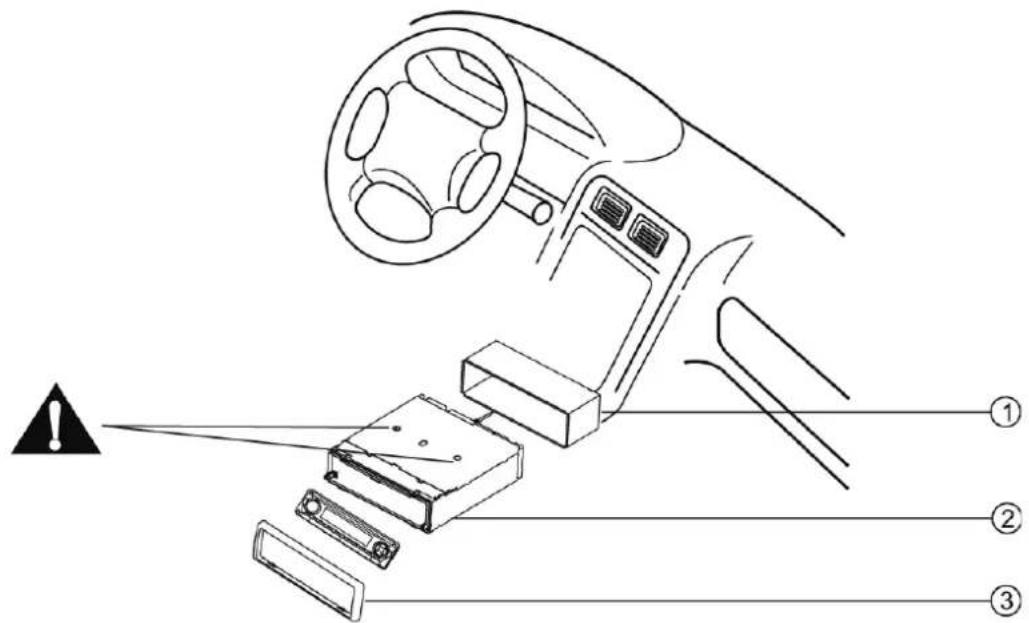

Důležité:

Před instalací odstraňte tyto dva šrouby. Jinak nebude přehrávač fungovat.

1) Zasuňte instalační límec do palubní desky a ohněte šroubovákem přichytné jazýčky směrem ven.

Ujistěte se, že páčka zámku je ve stejné úrovni jako instalační límec (nepřesahuje ven).

2) Zajistěte zadní část přístroje.

Po připevnění instalačního šroubu a napájecího přívodu upevněte zadní část přístroje ke karosérii vozu gumovou podložkou.

3) Vložte rámeček panelu.

SYSTÉM OCHRANY PROTI KRÁDEŽI

Tento přístroj je vybaven odnímatelným panelem.

Odnětím tohoto panelu se přístroj stane zcela nefunkčním.

Vložení odnímatelného panelu do pouzdra

1) Vypněte přístroj.
2) Odejměte odnímatelný panel.
3) Mírně stiskněte tlačítko pouzdra a otevřete jej. Vložte panel do pouzdra a při opuštění vozu jej vezměte sebou.

Instalace odnímatelného panelu

1) Vložte pravou část panelu do pravé části otvoru pro panel přístroje.
2) Zatlačte na levou stranu panelu, až zaklapne do otvoru pro panel přístroje.

Vyjmutí přístroje, vypnutí přístroje

1) Odejměte panel a rámeček panelu.
2) Zasuňte do otvorů po stranách přístroje klíče tvaru „L“, dokud nezaklapnou.
3) Vytáhněte přístroj.

Pokud máte podezření na poruchu, okamžitě přístroj vypněte. Pokud se přístroj projevuje abnormálně, například nefunguje zvuk nebo z něj vychází kouř či je cítit zápach, pak hrozí nebezpečí požáru nebo úrazu elektrickým proudem. Okamžitě jej přestaňte používat a kontaktujte obchod, kde jste jej zakoupili. Nikdy se nepokoušejte opravovat přístroj sami, protože je to nebezpečné.

Obecné

Přístroj nelze zapnout nebo není slyšet zvuk

Není zapnuto zapalování vozu. Otočte klíčem zapalování do polohy ACC nebo zapnuto.

Kabely nejsou správně propojeny. Zkontrolujte propojení.

Je spálená pojistka. Vyměňte pojistku.

Hlasitost je příliš nízká. Zkontrolujte hlasitost nebo vypnutí zvuku.

Pokud výše uvedené nepomůže, stiskněte tlačítko RESET.

DISK

Disk je vložen, ale nejde zvuk.

Disk je obráceně.

Vložte disk správně, potištěnou stranou nahoru.

Disk je znečištěný nebo poškozený.

Vyčistěte disk nebo použijte jiný.

Zvuk disku preskakuje, kvalita zvuku je nízká.

Disk je znečištěný nebo poškozený.

Vyčistěte CD nebo použijte jiný disk.

Zvuk preskakuje kvůli vibracím.

Montážní úhel je vyšší než 30°.

Nastavte montážní úhel na méně než 30°.

Nestabilní upevnění.

Namontujte přístroj stabilně pomocí montážních dílů.

RÁDIO

Při vysílání je slyšit příliš mnoho šumu.

Zvolte jiné stanice s vyšší úrovní signálu.

Došlo ke ztrátě předvolené stanice.

Kabel baterie není správně připevněn.

Připojte kabel baterie ke konektoru, do kterého jde neustále proud.

Displej zobrazuje NO FILE (není soubor): Disk není CD nebo neobsahuje soubory MP3.

Displej zobrazuje ERR-4: Disk je vložen obráceně.

Displej zobrazuje ERR-11: Chyba MP3, zkontrolujte disk.

Displej zobrazuje ERR-12: Chyba USB/SD/MMC/MP3 DATA.

Displej zobrazuje ERR-3 nebo ERR-7: Chyba diskového mechanismu.

Tlačítkem ♦vysuňte disk.

V případě, že disk nelze vysunout stisknutím tlačítka ,stiskněte RESET a poté znovu stiskněte tlačítko

Pokud ani v tomto případě nedojte k vysunutí, obrat'te se na prodejce.

TECHNICKÉ SPECIFIKACE

Obecné

Napájení: 12 V stejnosměrný proud

(11 - 16 V)

Testovací napětí 14,4V, negativní uzemnění

Maximální výstupní výkon: 45 W x 4 kanály

Stálý výstupní výkon: 22 W x 4 kanály

(4 Ω 10% celk. harm. zkresl.)

Vhodná impedance reproduktorů: 4 – 8 ohmů

Výstupní napětí předzesilovače: 2,0 V (režim přehrávání CD: 1 kHz, 0 dB, zátěž 10 kΩ)

Pojistka: 15A

Rozměry (Š x V x H): 178 x 50 x 160 mm

Hmotnost (NETTO): 1,7 kg

Externí vstup: ≥ 300 mV

Rádio FM stereo

Frekvenční rozsah: 87,5 – 108,0 MHz (EUR)

Užitečná citlivost: 8 dBμ

Citlivost pro nerušený příjem

(S/Š=50dB): 12 dBμ

Kmitočtová odezva: 30 Hz – 15 kHz

Oddělení kanálů: 30 dB (1 kHz)

Odstup užitečného signálu

od zrcadlového 50 dB

Odstup mezifekvenčního

kmitočtu: 70 dB

Odstup signál/šum: >55 dB

Rádio AM (MW)

Frekvenční rozsah: 522 – 1620 kHz (EUR)

Užitečná citlivost (S/Š=20dB): 30 dBμ

Přehrávač disků

Systém: Digitální zvukový systém disku

Kmitočtová odezva: 20 Hz – 20 kHz

Odstup signál/šum: >86 dB

Celkové harmonické zkreslení: méně než 0,20% (1 kHz)

Kolísání: pod prahem měřitelnosti

Oddělení kanálů: >60 dB

Komponenty

Montážní límec 1

Samořezný šroub M5x6 mm 4

Montážní šroub (50 mm) 1

Kabelový konektor 1

Pouzdro pro odnímatelný čelní panel 1

Rámeček panelu 1

Klíč tvaru „L“ 2

Návod k použití 1

Gumová podložka 1

Poznámka: Specifikace a provedení se mohou díky vylepšení technologie změnit bez předchozího upozornění.

PROHLÁŠENÍ O SHODNOSTI VÝROBKU

Tento výrobek je shodný s typem schváleným Ministerstvem dopravy České republiky pod číslem schválení: 3111, č.j.: 2050/2008-150-SCH2 ze dne 25. 7. 2008

ATEST

8 SD

3111

VAROVÁNÍ: NEVYSTAVUJTE SPOTŘEBIČ DEŠTI NEBO VLHKOSTI ABYSTE PŘEDEŠLI VZNIKU POŽÁRU NEBO ÚRAZU ELEKTRICKÝM PROUDEM. VŽDY SPOTŘEBIČ VYPNĚTE ZE ZÁSUVKY KDYŽ JEJ NEPOUŽÍVÁTE NEBO PŘED OPRAVOU. V PŘÍSTROJI NEJSOU ŽÁDNÉ ČÁSTI OPRAVITELNÉ SPOTŘEBITELEM. VŽDY SE OBRACEJTE NA KVALIFIKOVANÝ AUTORIZOVANÝ SERVIS. PŘÍSTROJ JE POD NEBEZPEČNÝM NAPĚTÍM.

Informace o ochraně životního prostředí

Udělali jsme to nejlepší pro snížení množství obalů a zajistili jsme jejich snadné rozdělení na 3 materiály: lepenka, papírová drť a roztažený polyetylén. Tento přístroj obsahuje materiály, které mohou být po demontáži specializovanou společností recyklovány. Dodržujte prosím místní nařízení týkající se nakládání s balícími materiály, vybitými bateriemi a starým zařízením.

Likvidace starého elektrického a elektronického zařízení

Tento symbol na výrobku, jeho příslušenství nebo na jeho obalu označuje, že s výrobkem nesmí být nakládáno jako s domácím odpadem. Prosím dopravte ten- to výrobek na příslušné sběrné místo, kde bude provedena recyklace takového elektrického a elektronického zařízení. V Evropské unii a v ostatních evropských zemích existují sběrná místa pro použité elektrické a elektronické zařízení. Tím, že zajistíte správnou likvidaci výrobku, můžete předejít možným negativním násled- kům pro životní prostředí a lidské zdraví, které se mohou v opačném případě

projevit jako důsledek nesprávné manipulace s tímto výrobkem. Recyklace materiálů přispívá k ochraně přírodních zdrojů. Z tohoto důvodu prosím nevyhazujte staré elektrické a elektronické zařízení do domovního odpadu. Pro podrobnější informace o recyklaci výrobku se obraťte na místní úřad, službu zajišťující likvidaci domácího odpadu nebo obchod, kde jste výrobek zakoupili.

Firma HP TRONIC Ústí nad Labem s.r.o. je registrovaná u společnosti Asekol s.r.o. pod číslem AK-051447.

BEZPEČNOSTNÉ INFORMÁCIE

BEZPEČNOST OPATRENÍ

22) Otáčaním knoflíku nastavte úroveň hlasitosti.

23) Tlačidlá predvolieb rádia 1 – 6, stlačením naladíte uloženú stanicu.

- Podržaním dlhšie než 2 sekundy uložíte stanicu.

TIPY PRE TLAČIDLÁ

Po stlačení tlačidla DISP sa zobrazí čas. Pokial' tlačidlo stlačíte znovu dlhšie než 2 sekundy, bude zobrazenie času blikat'. Otáčaním knoflíku v smere hodinových ručičiek nastavíte hodiny, otáčaním proti smeru hodinových ručičiek nastavíte minúty.

PREHRÁVANIE USB, SD/MMC A MP3

Otáčaním knoflíku zvol'te režim TA ALARM alebo TA SEEK.

Otáčaním knoflíku zvol'te režim MASK DPI alebo MASK ALL.

Zvol'te hlasitost' TA otáčaním knoflíku

Otáčaním knoflíku zvol'te režim vyhl'adávanie 1 alebo 2.

Otáčaním knoflíku zvolte režim V-LAST. Hlasitost' po zapnutí bude rovnaká, ako úroveň hlasitosti pri poslednom vypnutí.

Otáčaním knoflíku zvolte režim VOL ADJUST, stlačením vstúpite do režimu A-VOL, potom otáčaním knoflíku nastavte úroveň hlasitosti pri zapnutí.

ZHRNUTIE MP3

Zhrnutie MP3

Tlačidlom AMS zvol'te režim „TRACK SCH“. Stlačte tlačidlo SEL a LCD displej zobrazí „001“. Pokial' je požadované číslo stopy nižšie než 100, otáčajte knoflíkom a zvol'te prvú číslicu. Stlačte znovu tlačidlo SEL a otáčaním knoflíku zvol'te pre číslo stopy číslicu, ktorá udáva desiatky. Opätovným stlačením tlačidla SEL dlhšie než 2 sekundy stopu prehráte.

Dvojitým stlačením tlačidla AMS zvolte režim „FILE SCH“. Vstúpte do neho stlačením tlačidla SEL.

Otáčaním knoflíku vyberte zložku.

Trojitým stlačením tlačidla AMS zvolte režim „CHAR SCH“.

Po stlačení tlačidla SEL sa zobrazí „A“.

Otáčaním knoflíku zvolte prvý znak požadovaného názvu stopy a potvrďte stlačením tlačidla SEL.

Režim REG: Stlačením tlačidla AF dlhšie než 2 sekundy zapnete nebo vypnete režim REG.

Režim TA: Pokial' je režim TA zapnutý, bude indikátor TA blikat'.

Vloženie odnímatel'ného panelu do puzdra

Je spálená poistka. Vymeňte poistku.

Disk je vložený, ale nejde zvuk.

Disk je naopak.

Vložte disk správne, potlačenou stranou hore.

Montážny uhol je vyšší než 30°.

Zvol'te iné stanice s vyššou úrovňou signálu.

Došlo k strate predvolenej stanice.

Displej zobrazuje ERR-4: Disk je vložený obrátene.

Displej zobrazuje ERR-11: Chyba MP3, skontrolujte disk.

Displej zobrazuje ERR-12: Chyba USB/SD/MMC/MP3 DATA.

Displej zobrazuje ERR-3 nebo ERR-7: Chyba diskového mechanizmu.

Tlačidlom ♦ysuňte disk.

Stály výstupný výkon: 22 W x 4 kanály

(4 Ω 10% celk. harm. skresl.)

Vhodná impedancia reproduktorov: 4 – 8 ohmů

Hmotnost' (NETTO): 1,7 kg

Kmitočtová odozva: 30 Hz – 15 kHz

Oddelenie kanálov: 30 dB (1 kHz)

Systém: Digitálny zvukový systém disku

Kmitočtová odozva: 20 Hz – 20 kHz

Odstup signál/šum: >86 dB

Puzdro pre odnímatel'ný čelný panel 1

Rámček panelu 1

Kl'úč tvaru „L“ 2

Návod na použitie 1

Gumová podložka 1

Likvidácia starého elektrického a elektronického zariadenia

Poznámky/ Notatky/ Notes:

Poznámky/ Notatky/ Notes:

Poznámky/ Notatky/ Notes:

HYUNDAI

CORPORATION

Seoul, Korea
