ETV-2460 - Trouba Concept - Bezplatný návod k obsluze

Typ výrobku	Vestavná multifunkční elektrická trouba
Značka	Concept
Model	ETV-2460
Vnější rozměry (Š x H x V)	595 x 580 x 590 mm
Vnitřní rozměry (Š x H x V)	465 x 430 x 340 mm
Instalační rozměry (Š x H x V)	595 x 580 x 600 mm
Vnitřní objem	56 L
Hmotnost	38 kg
Příkon	3100 W
Napětí / Frekvence	220-240 V ~ 50/60 Hz
Rozsah teplot	50 – 240 °C
Topné funkce	Horní a spodní ohřev, Gril, Gril s ventilátorem, Kruhový ohřev s ventilátorem, Rozmrazování, Vnitřní osvětlení
Typ ovládání	Elektronické s otočným voličem, tlačítky a displejem
Dětská pojistka	Ano (aktivace stisknutím STOP+START na 5 sekund v režimu vypnuto)
Funkce časovače	Odpočítávací časovač, automatické vypnutí po 5 minutách, pokud není spuštěno
Chladicí ventilátor	Automatický, vypne se, když teplota skříně klesne pod 60°C
Žárovka vnitřního osvětlení	25 W, odolnost 300 °C, vyměnitelná
Typ dveří	Trojité skleněné okno
Příslušenství	Pečicí plechy (vhodné do myčky)
Čištění	Otřete vlhkým hadříkem; vyhněte se abrazivním čisticím prostředkům; plechy vhodné do myčky
Bezpečnostní prvky	Automatické vypnutí, dětská pojistka, chladná rukojeť dveří

Často kladené otázky - ETV-2460 Concept

Musím troubu předehřát před pečením?

Pro klasické pečení (horní a spodní ohřev) předehřívejte 10-15 minut. U funkcí s ventilátorem předehřívání obvykle není nutné, kromě potravin s krátkou dobou pečení nebo vysokým obsahem vody, aby se zabránilo kondenzaci.

Jak aktivuji dětskou pojistku?

Ujistěte se, že je trouba vypnutá. Stiskněte a podržte tlačítka STOP a START současně po dobu 5 sekund. Ovládací panel se zamkne. Opakujte stejný postup pro deaktivaci.

Jak nastavím odpočítávací časovač?

Ve vypnutém stavu stiskněte tlačítko nastavení času odpočítávání (2). Pomocí voliče -/+ nastavte hodiny, znovu stiskněte tlačítko pro nastavení minut, poté stiskněte START pro potvrzení. Časovač bude odpočítávat a po dokončení pípne.

Mohu v troubě používat kovové plechy?

Ano, ale vyhněte se umístění nadměrných kovových předmětů přímo na dno. Používejte doporučené pečicí plechy. Dodávané plechy jsou vhodné do myčky.

Jak čistím sklo dveří trouby?

Použijte vlhký hadřík s jemným čisticím prostředkem. Nepoužívejte abrazivní čisticí prostředky nebo ostré kovové škrabky, protože by mohly sklo poškrábat nebo rozbít. Po čištění otřete do sucha.

Co mám udělat před prvním použitím?

Otřete vnitřek i vnějšek vlhkým hadříkem. Umyjte vyjímatelné části v teplé mýdlové vodě. Zahřejte prázdnou troubu na maximální teplotu (240 °C) po dobu 20 minut, aby se spálily všechny zbytky. Během tohoto procesu místnost větrejte.

Jak vyměním žárovku vnitřního osvětlení?

Odpojte troubu od napájení. Odšroubujte skleněný kryt a vyměňte žárovku za novou stejného typu (25 W, 300 °C). Kryt zašroubujte zpět. Pouze tato výměna je uživatelsky proveditelná; ostatní opravy vyžadují autorizované servisní středisko.

Jaké jsou požadované instalační rozměry?

Vestavná skříň musí mít otvor o šířce 595 mm, hloubce 580 mm a výšce 600 mm. Za zadní stěnou by měla být mezera 45-50 mm pro cirkulaci vzduchu. Podrobné rozměry naleznete na obr. 3a, 3b v manuálu.

Proč chladicí ventilátor běží po vypnutí trouby?

Ventilátor dále chladí elektroniku trouby a nábytek, dokud teplota vnějšího pláště neklesne pod 60 °C. To je normální. Po použití při 200 °C může běžet asi 10 minut.

Mohu grilovat s otevřenými dveřmi trouby?

Ne, během grilování vždy udržujte dveře trouby zavřené. U grilování s ventilátorem není předehřívání nutné. Umístěte jídlo co nejblíže ke grilovacímu tělesu a použijte plech s vodou pod ním na zachycení odkapávajícího tuku.

NÁVOD K OBSLUZE ETV-2460 Concept

Elektrická multifunkční trouba vestavná

Děkujeme Vám, že jste si zakoupili výrobek značky Concept a přejeme Vám, abyste byli s naším výrobkem spokojeni po celou dobu jeho používání.

Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní osoby, které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.

OBSAH

Technické parametry .....1

Důležitá upozornění....2

Popis výrobku 3

Popis ovládacího panelu 3

Návod k obsluze 4

Základní funkce spotřebiče ....4

Jednotlivé funkce pečení 4

Orientační teploty, zásuvné výšky a časy pečení ..... 5

Tipy k pečení 6

Pokročilé funkce spotřebiče 7

Čištění a údržba 8

Instalace spotřebiče 8

Servis 1

Ochrana životního prostředí ..... 1

Technické parametry
Napětí 220-240 V ~ 50/60 Hz
Příkon 3100 W
Rozsah nastavení teploty 50 – 240 °C
Rozměry pro instalaci (š x h x v) 595 x	580 x 600 mm
Vnější rozměry (š x h x v) 595 x 580 x	590 mm
Vnitřní rozměry (š x h x v) 465 x 430 x	340 mm
Vnitřní objem 56 l
Hmotnost	38 kg

DŮLEŽITÁ UPOZORNĚNÍ:

Při dodání spotřebiče

• Ihned po dodání zkontrolujte obal a spotřebič, zda nevznikly škody při přepravě.
• Pokud je spotřebič poškozen, nezprovožňujte ho. Co nejdříve se spojte s dodavatelem.
• Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
  • Obalový materiál řádně zlikvidujte.

Při instalaci

• Při instalaci a připojení se řidte montážním návodem.
• Při instalaci nezvedejte spotřebič za držadlo dvířek.
• Při instalaci musí být spotřebič odpojen od elektrické sítě.
• Ověřte, zda připojované napětí a proudové jištění odpovídá hodnotám na typovém štítku spotřebiče. Používejte pouze zásuvky elektrického napětí s uzemněním.
• Po instalaci spotřebiče musí být jeho elektrická zástrčka volně přístupná.

V běžném provozu

• Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.
• Spotřebič užívejte jen v domácnosti a pouze k pečení pokrmů.
  • Nepoužívejte spotřebič, jste-li bosí.
• Do vnitřního prostoru spotřebiče nevkládejte nadměrně velké potraviny nebo kovové předměty. způsobit požár.
• Nesedejte si a nestoupejte na otevřená dvířka spotřebiče.
• POZOR! Při otevírání dvířek se může uvolnit velké množství páry nebo může vystříknout or opatrnosti. Nebezpečí opaření!
• Nedotýkejte se horkých povrchů a topných těles během použití nebo krátce po použití spotřebiče.
  • Ve vnitřním prostoru spotřebiče nic neskladujte.
  • Nesahejte na spotřebič vlhkýma nebo mokrýma rukama.
  • V případě poruchy vypněte spotřebič a vytáhněte zástrčku ze zásuvky elektrického napětí.
• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.
• Pravidelně kontrolujte spotřebič i přívodní kabel z důvodu poškození. Nezapínejte poškozený spotřebič.
• Nepoužívejte spotřebič, pokud jsou dvířka nebo těsnění dvířek poškozené. Nechte je opravit v autorizovaném servisu.
• Neponořujte přívodní kabel nebo zástrčku do vody ani do jiné kapaliny.
• Není-li spotřebič v provozu, dbejte na to, aby byly všechny jeho ovládací prvky ve vypnuté poloze.
• Je-li spotřebič v provozu, nenechávejte dvířka skříněk nad ním otevřená, mohou se poškodit uvolněnou párou a teplem, např. při otevření dvířek.
• Nepoužívejte příslušenství, které má poškozenou povrchovou úpravu, je opotřebované, případně defekty.

Jsou-li v domácnosti děti

• Nedovolte dětem a nesvéprávným osobám se spotřebičem manipulovat, používejte ho mimo jejich dosahu.
• Osoby se sníženou pohybovou schopností, se sníženým smyslovým vnímáním, s nedostatečnou způsobilostí nebo osoby neseznámené s obsluhou musí používat spotřebič jen pod dozorem zodpovědné seznámené osoby.

• Dbejte zvýšené opatrnosti, pokud je spotřebič používán v blízkosti dětí.
• Nedovolte, aby byl spotřebič používán jako hračka.
- Nepoužívejte jiné příslušenství, než je doporučeno výrobcem.

POZOR!

Spotřebič otevírejte jen krátkodobě k vložení nebo vyjmutí pokrmů, aby nedošlo ke zranění např. klopýtnutím. Děti by se mohly do spotřebiče zavřít (nebezpečí udušení) nebo být vystaveny jinému nebezpečí.

Případné závady

• Spotřebič může opravovat a zásahy v něm provádět jen kvalifikovaný odborník.
• Při opravách a zásazích musí být spotřebič odpojen od elektrické sítě. Vypněte jistič nebo vytáhněte zástrčku přívodního kabelu.
• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.

Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako záruční.

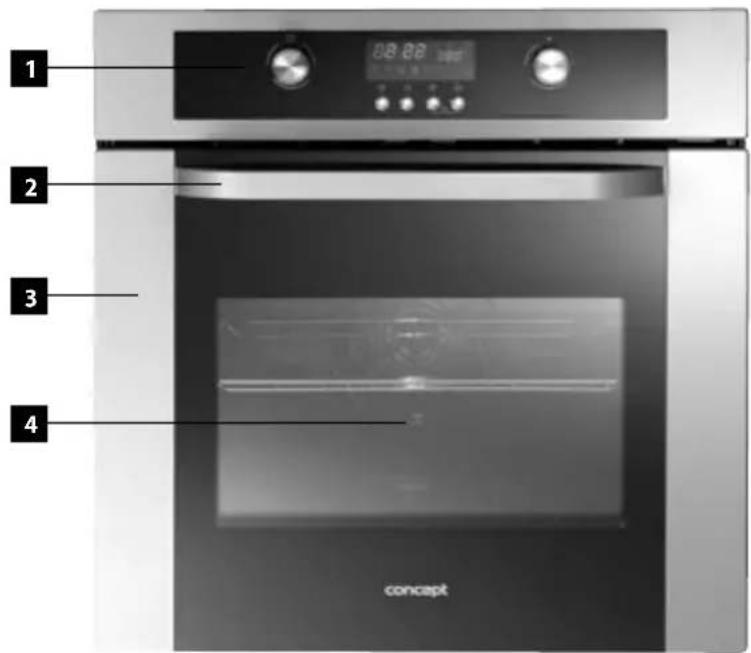

POPIS VÝROBKU

1. Ovládací panel
2. Držadlo dvířek
3. Dvířka
4. Okno dvířek s trojitým sklem

1. Volič funkcí
2. Tlačítko pro nastavení doby odpočítávání (minutka)
3. Tlačítko pro nastavení denního času
4. Tlačitko STOP
5. Tlačítko START
6. Volič -/+

NÁVOD K OBSLUZE

Před prvním použitím

Než uvedete nový spotřebič do provozu, měli byste jej z hygienických důvodů otřít vně i uvnitř vlhkým hadříkem. Všechny odnímatelné části umyjte v teplé vodě s přídavkem saponátu nebo v myčce nádobí.

Pak uvedte spotřebič do provozu bez vložených potravin s maximální nastavenou teplotou na dobu 20 minut (viz odstavec Návod k obsluze). Je možné, že spotřebič bude během této doby vydávat mírný zápach a kouř, které po krátké době zmizí. Během tohoto procesu dobře větrejte místnost.

Po zapojení do elektrické sítě

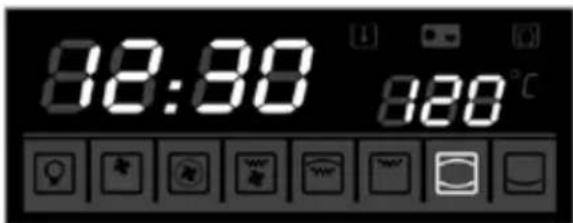

1. Po zapojení spotřebiče do elektrické sítě se na displeji rozsvítí symboly 00:00.
2. Stiskem tlačítka pro nastavení denního času (3) aktivujete režim nastavení denního času. Pozice hodin bliká. Otáčením voliče -/+ nastavte na displeji aktuální hodinu.
3. Dalším stiskem tlačítka pro nastavení denního času (3) a otáčením voliče -/+ nastavte aktuální minuty.
4. Nastavení potvrdte stisknutím tlačítka pro nastavení denního času (3). Symbol „:“ začne blikat (Obr. 1).

Obr. 1

Základní funkce spotřebiče

1. Umístěte plech s pokrmem do zvolené zásuvné výšky (číslováno odspodu).
2. Otáčením voliče funkci (1) zvolte požadovanou funkci pečení (Obr. 2).

1. Otáčením voliče -/+ (6) nastavte teplotu na požadovanou hodnotu.
2. Stisknutím tlačitka START (5) se ohřev po několika vteřinách zapne. Nastavená teplota na displeji bliká. Až spotřebič dosáhne nastavené teploty, teplota na displeji bude trvale svítit.
3. Otáčením voliče funkcí (1) nastavte na displeji požadovanou dobu pečení. Potvrdte volbu stisknutím tlačítka START (5).
   Pozn.: Čas pečení můžete pozastavit jedním stisknutím tlačítka STOP (4), pokračujte stisknutím tlačítka START (5). Dvojí stisknutí tlačítka STOP (4) zruši aktuální program pečení.
4. Po dokončení pečení se spotřebič vypne a ozve se krátký zvukový signál. Displej bude zobrazovat aktuální denní čas.

Jednotlivé funkce pečení

Symbol Popis funkce
	Osvětlení vnitřního prostoru trouby.Tento režim nastavení funkce trouby slouží pro zvláště šetrné rozmrazování potravin. Vzduch o pokojové teplotě se vhání do vnitřního prostoru trouby.Pozn.: Tato funkce je vhodná k rozmrazování pokrmů či polotovarů před finální přípravou.
	Ohřev trouby kruhovým topným tělesem a funkce ventilátoru. Proudění vzduchu vytváří rovnoměrnou teplotu v celém prostoru trouby.Teplotu lze nastavit v rozsahu 50 – 240 °C.Pozn.: Tato funkce je vhodná pro pečení pokrmů i na dvou plechách současně (vhodné pro pečení vyššího a objemnějšího typu pečiva, např. koláčů, nebo většího množství pokrmu). Předehřívání trouby není nutné.
	Grilování společně s funkcí ventilátoru. Teplota v troubě je vlivem proudění vzduchu vyšší v horní části trouby (nad roštem nebo pekáčem).Teplotu lze nastavit v rozsahu 50 – 200 °C.Pozn.: Tato funkce je vhodná pro grilování či pečení objemných kusů masa při vyšší teplotě. Dvířka trouby nechte zavřená. Předehřívání trouby není nutné.
	Velký gril - horní topné těleso s využitím infračerveného záření.Teplotu lze nastavit v rozsahu 180 – 240 °C.Pozn.: Pro větší kusy masa. Dvířka trouby otevírejte během pečení co nejméně. Při grilování umístěte připravovaný pokrm co nejvýše.
	Infračervený gril.Teplotu lze nastavit v rozsahu 180 – 240 °C.Pozn.: Pro menší nebo tenké kusy masa. Dvířka trouby otevírejte během pečení co nejméně. Při grilování umístěte připravovaný pokrm co nejvýše.
	Ohřev trouby horním a dolním topným tělesem.Teplotu lze nastavit v rozsahu 50 – 250 °C.Pokrm vkládejte až po předehřátí trouby na nastavenou teplotu. Dvířka trouby otevírejte během pečení co nejméně.
	Ohřev trouby pouze dolním topným tělesem.Přednastavená teplota 60°C.Pozn.: Tato funkce je vhodná pro dokončení pečení těch pokrmů, které vyžadují větší teplotu zespodu (pizza).

Orientační teploty, zásuvné výšky a časy pečení pro některé pokrmy

Pokrm Váha (g)		Zásuvná výška	Funkce pečení	Doporučená teplota (°C)	Čas pečení (min.)		Použité nádobí
					1. str. 2. str.
Koláče	-3 160	20-30 - Plech
	-3 160	20-30 - Plech
	-1+3 1	60 20-30 - Plechy
Jablečný koláč	-2 190	50-70 - Plech
	-1+3 1	90 50-70 - Plechy
Švýcarská rolka	-	3		200	10-18	-	Plech
Klobásy, párky	400 g	4		240	5-10	3-6	Rošt
Hovězí maso	1000 g	2		210	10-20	5-15	Rošt*
Vepřové maso	1000 g	2		190	19-30	11-21	Rošt*
Kuře	1300 g	2		180	35-45	15-25	Rošt
Hamburgery	1000 g	4		240	10-20	5-10	Rošt*
Vepřové kousky	1000 g	4		240	15-25	10-20	Rošt*
Hovězí kousky	1000 g	4		240	10-20	5-15	Rošt*

* - do zásuvné výšky 1 umístěte pod rošt plech s trochou vody k zachycení odkapávající štávy.

Tipy k pečení

• Přesnou hodnotu teplot je nutné pro každý druh pokrmu a způsob pečení vyzkoušet.
• Dvířka trouby v průběhu pečení otvírejte co nejméně. Narušil by se tím tepelný režim pečení, prodloužila by se doba pečení a pokrm by se mohl připalovat.
• Marinované maso a maso bez kostí se peče rychleji než neupravené. Propečení masa je možno zkontrolovat stlačením masa (např. vidličkou). Pokud nepoušti šťávu, je dobře upečené.
• Pokud je maso prošpikované nebo pokryté slaninou, nesmí být pečeno při příliš vysoké teplotě, aby nedocházelo k prskání omastku.
• Při pečení velkých kusů masa dochází k vypařování tekutin a jejich kondenzování na dvířkách trouby. Tento stav je přirozený a nevzniká žádné nebezpečí při používání spotřebiče. Dvířka trouby a přilehlý prostor trouby po ukončení pečení utřete do sucha.

- Pečivo nabyde až po 2/3 uvedené pečící doby. Doba pečení závisí na druhu použité nápli marmeláda).

- Šlehaná těsta by neměla obsahovat mnoho vody, prodlužuje to dobu pečení.

- Nepokládejte nádoby přímo na dno trouby, protože by zabránily šíření tepla a mohly by tím způsobit poškození smaltu z důvodu přehřátí.

- Při pečení na více plechách najednou nemusí být současně vsunuté pokrmy hotové ve stejnou dobu.

- Pečící plechy a pekáče nejsou určeny pro dlouhodobé skladování potravin (delší než 48 hodin). Pro delší skladování pokrm přemístěte do vhodné nádoby.

- Při pečení bez ventilátoru doporučujeme předehřívat troubu po dobu asi 10 - 15-ti minut. Dvířka trouby během pečení zbytečně neotvírejte.

- Pred grilováním předehřívejte gril po dobu 5-ti minut (dokud není těleso grilu červené). Grilovací rošt s pokrmem umístěte co nejblíže k tělesu grilu. Plech s trochou vody umístěte pod rošt k zachycení odkapávající štávy. Pomocí grilování můžete vytvořit na upečeném mase hnědý a křupavý povrch.

POZOR!

Pří používání grilu se mohou přístupné části trouby nadměrně ohřát. Zabraňte dětem v přístupu k horkým částem trouby.

• Při pečení s ventilátorem není nutné troubu předehřívat, s výjimkou pečení pokrmů s velmi krátkou dobou pečení nebo při pečení pokrmů s velkým obsahem vody (např. ovocné koláče), aby nedošlo ke kondenzaci vodních par. V troubě lze připravovat různé pokrmy s blízkou teplotou pečení společně na dvou plechách zároveň, i když doba pečení je rozdílná. Vůně a chut pokrmů se vzajemně neovlivní. Při vkládání nebo vyjímání pokrmů z trouby nedochází k velkým ztrátám tepla. Teplota je rychle vyrovnána prostřednictvím ventilátoru. Teploty pečení jsou nižší než teploty používané při klasickém režimu pečení (o 20 – 30° C pro pečivo a o 30 – 40° C pro maso), doba pečení je delší (cca o 5–10 minut). Při pečení drobného pečiva na dvou plechách zároveň doporučujeme vyměnit vzajemně výšku obou plechů po 2/3 doby pečení, příp. vyjmutí více upečeného plechu dříve.

- Při rozmrazování zmrazené potraviny položte v obalu na misku, umístěte do středu trouby na rošt a zapněte troubu v režimu. Dvířka trouby musí být zavřená.

- Při grilování s ventilátorem není nutné troubu předehřívat. Grilujte se zavřenými dvířky. Při tomto způsobu grilování nastavujeme termostat dle potřeby v rozmezí od 50 do 200 °C. Vzdálenost mezi pokrmem a topným tělesem grilu musí být úměrná požadovaným výsledkům:

- menší vzdálenost pro hnědý povrch a krvavý vnitřek,

- větší vzdálenost pro dokonalé propečení pokrmu.

Pro zachycení odkapávající štávy umístěte pod pokrm pekáč s trochou vody.

Pokročilé funkce spotřebiče

a) Funkce zobrazení denního času během pečení

Během pečení stiskněte tlačítko pro nastavení denního času. Na několik vteřin se na displeji zobrazí denní čas.

b) Funkce dětského zámku

Současným stisknutím tlačítek STOP a START po dobu 5-ti vteřin ve vypnutém stavu aktivujete nebo deaktivujete dětský zámek. Ovládání panelu je nyní blokováno.

c) Funkce minutky

Ve vypnutém stavu můžete spotřebič použít jako kuchyňskoul minutku pro odpočitávání nastaveného času.

1. Stiskem tlačítka pro nastavení doby odpočítávání (2) aktivujete režim minutky. Pozice hodin bliká. Otáčením voliče -/+ nastavte na displeji požadované hodiny.

2. Dalším stiskem tlačítka pro nastavení doby odpočítávání (2) a otáčením voliče -/+ nastavte požadované minuty.

3. Nastavení potvrd'te stisknutím tlačítka START. Symbol „:“ začne blikat.

4. Po uplynutí nastavené doby se ozve krátký zvukový signál.

Pozn.: Pro tuto funkci musí být na spotřebiči nastaven denní čas.

d) Funkce automatického vypnutí

Pokud zvolíte funkci pečení, ale nestisknete do 5-ti minut tlačítko START, spotřebič se automaticky vypne.

Pozn.: Ruční nebo automatické vypnutí spotřebiče vede k vymazání nastavených funkcí a hodnot.

Chladicí ventilátor

Ventilátor je umístěn na horní stěně trouby a vytváří cirkulaci chladného vzduchu uvnitř nábytku. Ventilátor se zapíná automaticky podle potřeby chlazení. Ventilátor se automaticky vypne, pokud teplota vnějšího plástě trouby poklesne pod 60°C. Při vypnutí trouby provozované při 200 °C dojde k vypnutí chladícího ventilátoru asi po 10 minutách.

ČIŠTĚNÍ A ÚDRŽBA

Pro zachování dobrého vzhledu a spolehlivosti pečujte o čistotu spotřebiče.

Moderní konstrukce spotřebiče zjednodušuje údržbu na minimum.

Části spotřebiče, které přicházejí do styku s potravinami, je třeba pravidelně čistit.

• Pred údržbou a čištěním vypojte přívodní kabel ze zásuvky elektrického napětí nebo vypněte jistič elektrické zásuvky spotřebiče.
  • Všechny ovládací prvky nastavte do vypnuté polohy.
• Vyčkejte, až vnitřek spotřebiče nebude horký, ale bude mít vlažnou teplotu – čištění jde lépe než ve studeném stavu.
• Povrch spotřebiče čistěte vlhkým hadříkem, jemným kartáčkem nebo jemnou houbou a potom sucha. Při silném znečištění použijte teplou vodu s neagresivním saponátem.
• Nepoužívejte hrubé abrazivní čistící prostředky nebo ostré kovové škrabky na čištění skel dvířek trouby, protože mohou poškrábat povrch nebo může dojít k rozbití skla.
• Nenechávejte nikdy agresivní nebo kyselé látky (citrónová šťáva, ocet) na smaltovaných, la nerezových částech.
  • K čištění spotřebiče nepoužívejte parní čistič!
• Plechy na pečení je možné umývat v myčce nádobí.

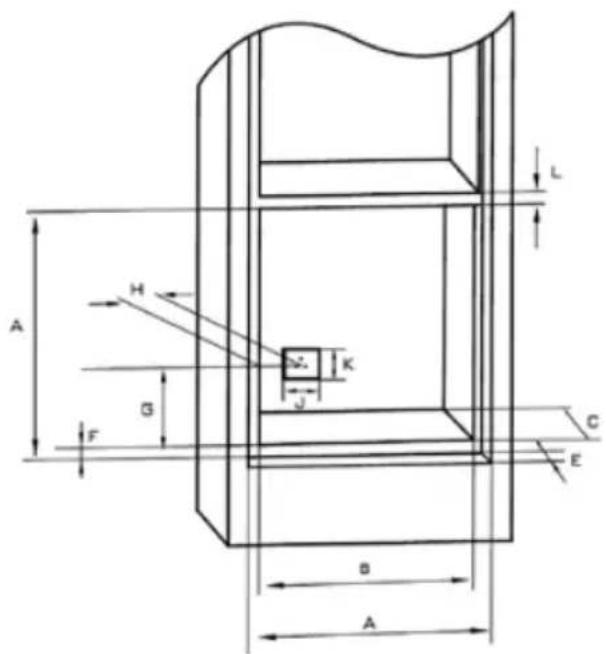

INSTALACE SPOTŘEBIČE

• Odpovědnost za instalaci spotřebiče má kupující, ne výrobce. Na závady způsobené nesprávnou instalací s nevztahuje záruka.
• Výrobce nenese jakoukoliv odpovědnost za škody způsobené na osobách, zvířatech a věcech nesprávné instalace.
• Umístění spotřebiče do vhodného nábytku zajistí jeho správnou funkci.
• Spotřebič se instaluje do typizovaného kuchyňského nábytku, který je určen pro vestavné spotřebiče, nebo do vhodně upraveného nábytku, který má rozměry podle Obr. 3a, 3b.
• Kuchyňský nábytek musí být vyroben z materiálu dostatečně tepelně odolného. Materiály a použítá lepidla musí odolávat oteplení spotřebiče odpovídající normě ČSN EN 60335-2-6. Materiály a lepidla, které neodpovídají uvedené normě se mohou zdeformovat nebo odlepit.

Připojení do elektrické sítě

• Ověřte, zda připojované napětí a proudové jištění odpovídá hodnotám na typovém štítku spo Doporučujeme použít samostatný zásuvkový obvod s jističem 16 A.
• Používejte pouze zásuvky elektrického napětí s uzemněním.
• Nepoužívejte rozbočovací zástrčky, konektory ani prodlužovací kabely. Mohly by způsobit nebezpečí z přehřátí.

• Zástrčka přívodního kabelu nebo příslušný jistič spotřebiče musí být volně přístupný i po jeho instalaci.
• Změny připojení může provádět jen kvalifikovaný odborník.
- Elektrická bezpečnost spotřebiče může být garantována pouze tehdy, pokud je ochranná svorka sp spojena s ochranným vodičem elektrické rozvodné sitě.
- Výrobce nenese odpovědnost za poškození osob nebo věcí v důsledku chybějícího nebo špatného ochranného spojení.
- Přívodní kabel musí být umístěn tak, aby se nedostal do kontaktu s horkými částmi spoti deformován ani nadměrně ohýbán.

Při instalaci spotřebiče dodržujte následující postup:

1. Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
2. Požadované rozměry skříňky pro vestavbu jsou na Obr. 3a, 3b. Z důvodu účinné cirkulace vzduchu musí být spotřebič umístěn podle rozměrů na obrázcích a skříňka musí být konstruována tak, aby do její spodní části mohl proudit vzduch. Za zadní stěnou trouby v zabudovaném stavu musí být mezera 45 - 50 mm.

1. Spotřebič nasuňte na kraj skříňky a prostrčte přívodní kabel skrz zadní stěnu skříňky tak, aby byla po instalaci přístupná jeho zástrčka.
2. Opatrně zasuňte spotřebič do skříňky na zvolené místo. Dbejte, aby nedošlo ke skřípnutí přívodního kabelu.
3. Upevněte spotřebič ke skřínce zašroubováním 4 šroubů do otvorů v bočních stěnách spotřebiče. Otvory jsou viditelné po otevření dvířek.
4. Připojte přívodní kabel do zásuvky elektrického napětí.

Demontáž

Pokud demontujete spotřebič, je důležité dodržet správné pořadí úkonů:

1. Nejdříve odpojte přívodní kabel od elektrické sítě (vytáhněte zástrčku nebo vypněte jistič).
2. Uvolněte upevňovací šrouby.
3. Vysuňte spotřebič a přitom opatrně vytáhněte přívodní kabel.

SERVIS

Výměna žárovky

Žárovka osvětlení vnitřního prostoru trouby je speciální - s vysokou tepelnou odolností (25 W, 300 °C).

Výměnu provedte následujícím způsobem:

• Vypojte přívodní kabel ze zásuvky elektrického napětí nebo vypněte jistič elektrické zásuvky spotřebiče.
- Odšroubujte krycí sklo a provedte výměnu žárovky za novou, stejného typu!
• Našroubujte krycí sklo zpět.

POZOR!

Spotřebitel smí provádět pouze výměnu žárovky. Údržbu rozsáhlejšího charakteru nebo opravu, která vyžaduje zásah do vnitřních částí výrobku, musí provést odborný servis.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

• Preferujte recyklaci obalových materiálů a starých spotřebičů.
- Krabice od spotřebiče může být dána do sběru tříděného odpadu.
- Plastové sáčky z polyetylénu (PE) odevzdejte do sběru materiálu k recyklaci.

Recyklace spotřebiče na konci jeho životnosti:

Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvézt ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

POĐAKOVANIE

Technické parametre ....1

Dôležité upozornenie 2

Popis výrobku 3

Popis ovládacieho panela....3

Návod na obsluhu....4

1. Ovládací panel
2. Držadlo dvierok
3. Dvierka
4. Okno dvierok s trojitým sklom

1. Umiestnite plech s pokrmom do zvolenej zásuvnej výšky (číslované odspodu).
2. Otáčaním voliča funkcií (1) zvolte požadovanú funkciu pečenia (Obr. 2).

1. Stlačením tlačidla na nastavenie doby odpočítavania (2) aktivujete režim minútky. Pozícia hodín bliká. Otáčaním voliča -/+ nastavte na displeji požadované hodiny.
2. Ďalším stlačením tlačidla na nastavenie doby odpočítavania (2) a otáčaním voliča -/+ nastavte požadované minúty.
3. Nastavenie potvrdte stlačením tlačidla ŠTART. Symbol „:“ začne blikat.
4. Po uplynutí nastavenej doby sa ozve krátky zvukový signál.
   Pozn.: Pre túto funkciu musí byť na spotrebiči nastavený denný čas.

Pokial'demontujete spotrebič, je dôležité dodržat' správne poradie úkonov:

Recyklácia spotrebiča na konci jeho životnosti:
