ZITN323K - Cuina ZANUSSI - Manual d'usuari gratuït

Tipus de producte	Placa de cocció per inducció encastable
Marca	Zanussi
Model	ZITN323K
Nombre de zones de cocció	2
Tecnologia de calefacció	Inducció
Alimentació elèctrica	220-240 V, 50/60 Hz
Potència total	3.65 kW
Zona central davantera - potència nominal / PowerBoost / durada màxima PowerBoost / diàmetre cassola	2300 W / 3600 W / 10 min / 180-210 mm
Zona central posterior - potència nominal / PowerBoost / durada màxima PowerBoost / diàmetre cassola	1400 W / 2500 W / 4 min / 125-145 mm
Funcions	PowerBoost, Pausa, Bloqueig/Tecla seguretat infantil, Temporitzador de sorra i temporitzador, Aturada automàtica, Gestió de l'alimentació, OptiHeat Control (indicador de calor residual de 3 nivells)
Panell de comandament	Tecles tàctils
Tipus de bloqueig	Dispositiu de seguretat infantil i Tecles de bloqueig
Indicador de calor residual	OptiHeat Control (3 nivells: continuació cocció, manteniment calent, calor residual)
Cable d'alimentació	H03V2V2-F o H05BB-F (temperatura màx 90 °C)
Dimensions de la zona de cocció (diàmetre)	Central davanter: 21 cm; Central posterior: 14.5 cm
Consum d'energia per zona	Central davanter: 188.9 Wh/kg; Central posterior: 180.8 Wh/kg
Consum d'energia de la placa	184.9 Wh/kg
Neteja	Netejant específic per vitroceràmica, rasclet especial per brutícia persistent, aigua i vinagre per decoloracions metàl·liques
Seguretat	Aturada automàtica, detecció de recipient, bloqueig, protecció contra xocs, seguretat infantil
Reparabilitat	Pieces de recanvi originals disponibles; làmpada(s) no destinada(es) a il·luminació domèstica
Informació general	Fabricat a Romania; Número de sèrie a la placa de característiques a la part inferior de l'aparell; Manual d'ús disponible per descarregar

Preguntes freqüents - ZITN323K ZANUSSI

Com encendre i apagar la placa de cocció?

Per encendre o apagar la placa de cocció, premeu la tecla ① (encesa/apagada) durant 1 segon.

Com activar la funció PowerBoost?

Seleccioneu primer la zona de cocció desitjada, després premeu la tecla P. L'indicador P s'encén. La funció dura un temps limitat (10 min per a la zona davantera, 4 min per a la zona posterior). Per desactivar, premeu de nou P o ajusteu el nivell de cocció.

Com utilitzar la funció Pausa?

Premeu la tecla || (Pausa). Totes les zones de cocció activades passen al nivell més baix (visualització u). Els altres comandaments queden bloquejats. Per reprendre, premeu de nou ||; els nivells anteriors es restableixen.

Com activar el bloqueig infantil?

Enceneu la placa amb ① sense ajustar cap nivell de cocció. Premeu la tecla ® durant 4 segons. El símbol L s'encén. Apagueu la placa. Per desactivar, repetiu l'operació.

Què significa l'indicador de calor residual?

Després de l'ús, l'indicador OptiHeat Control mostra tres nivells: cocció contínua (zona encara molt calenta), manteniment calent, calor residual. No toqueu la zona mentre l'indicador estigui encès.

Què fer si apareix un codi d'error 'E' seguit d'un nombre?

Apagueu la placa de cocció i desendolleu-la durant 30 segons. Torneu a endollar-la i encendre-la. Si l'error persisteix, contacteu el servei postvenda autoritzat anotant el codi d'error i el número de sèrie.

Com netejar la placa de cocció?

Utilitzeu un netejant específic per vitroceràmica. Per a la bruticia incrustada (sucre, plàstic fos), utilitzeu un rasclet especial. Per a traces de calç o decoloracions metàl·liques, apliqueu una barreja d'aigua i vinagre, després eixugueu amb un drap suau.

Quins tipus de cassoles utilitzar en una placa d'inducció?

Les cassoles han de ser de ferro colat, acer, acer esmaltat o acer inoxidable amb un fons ferromagnètic. Comproveu que un imant s'enganxi al fons. Eviteu l'alumini, el coure, el vidre o la ceràmica.

Per què la placa de cocció s'apaga automàticament?

L'aturada automàtica s'activa si: totes les zones estan apagades, no ajusteu el nivell de cocció en 10 segons, un objecte ha quedat al panell de comandament més de 10 segons, la placa es sobreescalfa, o el recipient no és adequat. Consulteu la taula de durades d'aturada automàtica al manual.

Com estalviar energia amb aquesta placa de cocció?

Utilitzeu cassoles amb tapa, no feu bullir més aigua de la necessària, col·loqueu els recipients al centre de les zones de cocció i aprofiteu la calor residual per acabar la cocció o mantenir calent.

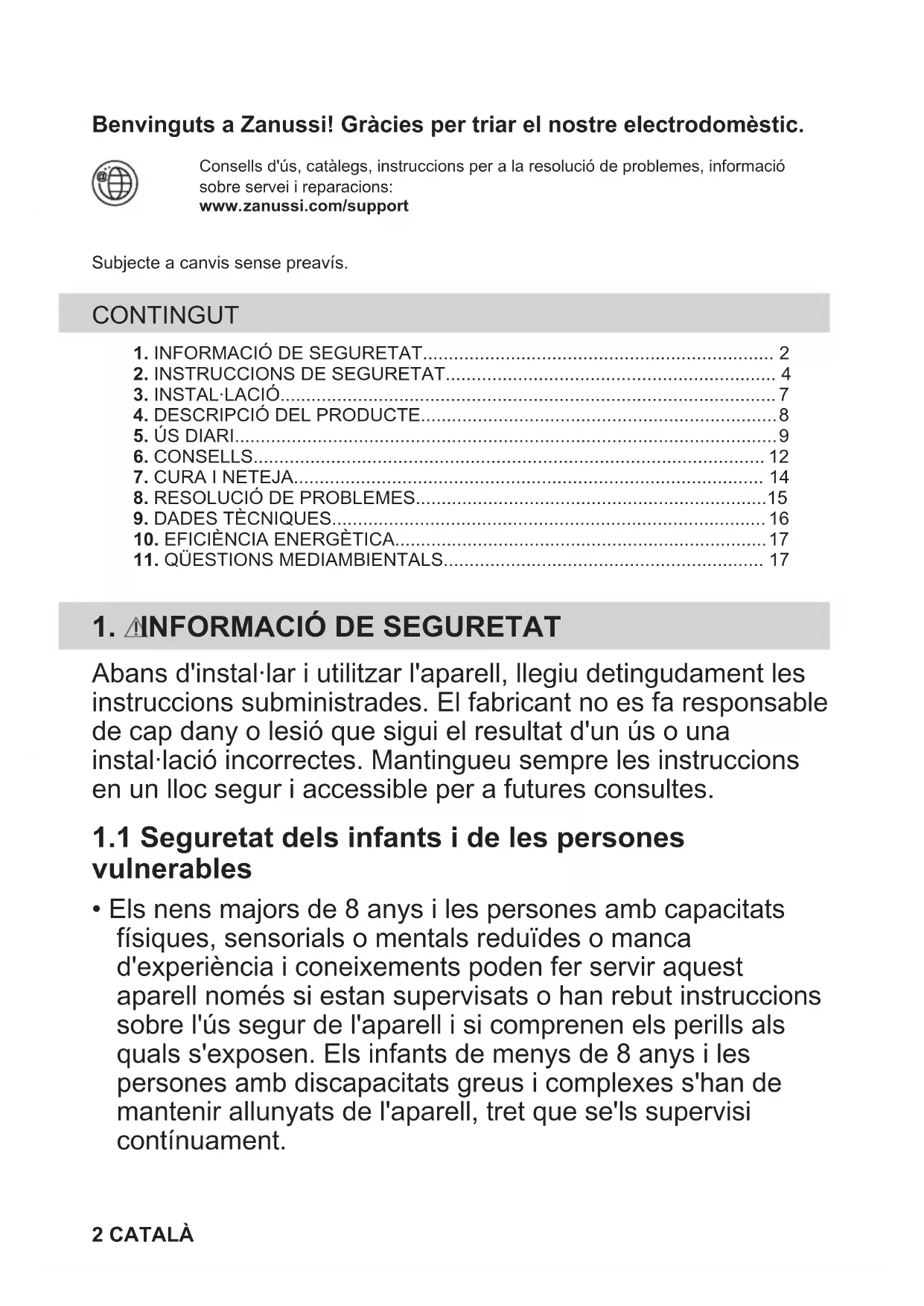

MANUAL D'USUARI ZITN323K ZANUSSI

CA Manual d'usuari | Placa 2

Abans d'instal·lar i utilitzar l'aparell, llegiu detingudament les instruccions subministrades. El fabricant no es fa responsable de cap dany o lesió que sigui el resultat d'un ús o una instal·lació incorrectes. Mantingueu sempre les instruccions en un lloc segur i accessible per a futures consultes.

1.1 Seguretat dels infants i de les persones vulnerables

• Els nens majors de 8 anys i les persones amb capacitats físiques, sensorials o mentals reduïdes o manca d'experiència i coneixements poden fer servir aquest aparell només si estan supervisats o han rebut instruccions sobre l'ús segur de l'aparell i si comprenen els perills als quals s'exposen. Els infants de menys de 8 anys i les persones amb discapacitats greus i complexes s'han de mantenir allunyats de l'aparell, tret que se'ls supervisi contínuament.
• Els nens han d'estar vigilats per assegurar-vos que no juguin amb l'aparell.
• Manteniu tot l'embalatge lluny dels infants i llenceu-lo correctament.
• AVÍS: L'aparell i les parts de contacte s'escalfen durant l'ús. Mantingueu allunyats de l'aparell els infants i les mascotes quan estigui engegat i mentre s'estigui refredant.
• Si l'aparell disposa d'un sistema de bloqueig infantil, cal que l'activeu.
• Els infants no han de dur a terme operacions de neteja i manteniment de l'aparell sense supervisió.

1.2 Seguretat general

• Aquest electrodomèstic només té finalitats culinàries.
• Aquest aparell està dissenyat per a ús domèstic individual en interiors.
• Aquest aparell es pot utilitzar a oficines, habitacions d'hotels, habitacions d'hostals, cases rurals i altres allotjaments similars quan aquest ús no superi els nivells (mitjans) d'ús domèstic.
• AVÍS: L'aparell i les parts de contacte s'escalfen durant l'ús. Vigileu a l'hora de tocar zones que puguin estar calentes.
• AVÍS: La cocció sense supervisió en una placa amb greix o oli pot ser perillosa i pot provocar un incendi.
• La presència de fum és una indicació de sobreescalfament. No utilitzeu mai aigua per apagar el foc causat per la cocció. Apagueu l'aparell i cobriu les flames amb, per exemple, una coberta o tapa a prova de foc.
• AVÍS: No alimenteu l'aparell a través d'un dispositiu de commutació extern, com ara un temporitzador, ni el connecteu a un circuit que s'encengui o apagui regularment a través d'un servei públic.
• PRECAUCIÓ: Cal supervisar el procés de cocció. Cal supervisar en tot moment els processos de cocció curts.
• AVÍS: Perill d'incendi: No deseu objectes sobre les superfícies de cocció.
• No col·loqueu objectes metàl·lics, com ara ganivets, forquilles, culleres i tapes, sobre la superfície de la placa, perquè es podrien escalfar.
• No feu servir l'aparell abans d'instal·lar-lo a la seva estructura integrada.
• No feu servir netejadores de vapor per netejar l'aparell.
• Després de l'ús, apagueu la placa amb el comandament; no us refieu només del detector de cassoles.
• Si la superfície ceràmica de vidre/superfície de vidre està esquerdada, apagueu l'aparell i desendolleu el cable d'alimentació. Si l'aparell està connectat al corrent elèctric amb una caixa de connexió, extraieu el fusible per desconnectar l'aparell del subministrament elèctric. En qualsevol dels dos casos, poseu-vos en contacte amb el centre de servei autoritzat.
• Si el cable d'alimentació es fa malbé, cal que sigui el fabricant, un servei autoritzat o personal qualificat qui el substitueixi a fi d'evitar perills.
• AVÍS: Feu servir exclusivament protectors de fogons dissenyats pel fabricant de l'aparell o els protectors que indiqui el fabricant en el manual d'ús, o bé els que inclogui l'aparell. L'ús de protectors inadequats pot provocar accidents.

2. INSTRUCCIONS DE SEGURETAT

2.1 Instal·lació

AVÍS!

La instal·lació d'aquest aparell ha d'anar a càrrec d'una persona qualificada.

AVÍS!

Risc de lesions o d'espatllar l'aparell.

• Retireu tot l'embalatge de l'aparell.
• No instal·leu ni utilitzeu aparells que estiguin avariats.
• Seguiu les instruccions d'instal·lació subministrades amb l'aparell.
• Mantingueu la distància mínima en relació amb els altres aparells i unitats. Vigileu quan moveu l'aparell, ja que pesa molt. Feu servir sempre guants de seguretat i calçat tapat.
• Protegiu les ranures de la superfície de l'armari amb un material segellador per evitar que s'inflin amb la humitat.
• Protegiu la part inferior de l'aparell del vapor d'aigua i la humitat.
• No instal·leu l'aparell ni al costat d'una porta ni a sota d'una finestra. Això evitarà que els utensilis de cuina calents puguin caure de l'aparell si obriu la porta o la finestra.
• Cada aparell porta integrats ventiladors de refrigeració a la part inferior.
• Si heu instal·lat l'aparell a sobre d'un calaix:
• No hi emmagatzemeu peces petites o fulls de paper que puguin quedar-hi encallats, ja que podrien fer malbé els ventiladors o el sistema de refrigeració.
• Manteniu una distància mínima de 2 cm entre la part inferior de l'aparell i els objectes que deseu a l'interior del calaix.
• Retireu els plafons de separació instal·lats a l'armari de sota l'aparell.

• Totes les connexions elèctriques les ha de dur a terme un electricista qualificat.
• L'aparell s'ha de connectar a una presa de terra.
• Abans de dur a terme qualsevol operació, assegureu-vos que l'aparell estigui desendollat del subministrament elèctric.
• Assegureu-vos que els paràmetres de la placa de característiques siguin compatibles amb les característiques elèctriques del subministrament elèctric.
• Assegureu-vos que l'aparell estigui instal·lat correctament. Si el cable d'alimentació o l'endoll està solt o s'ha instal·lat incorrectament, el terminal podria escalfar-se excessivament. Utilitzeu el cable elèctric correcte.
• No deixeu que el cable de la xarxa elèctrica s'emboliqui.
• Assegureu-vos que hi hagi instal·lada una protecció contra els xocs. Utilitzeu la pinça d'alleujament de la tensió al cable.
• Assegureu-vos que l'endoll o el cable d'alimentació no estiguin tocant l'aparell calent ni cap utensili calent quan connecteu l'aparell a una presa de corrent.
• No feu servir adaptadors de múltiples endolls ni allargadors.
• Assegureu-vos de no causar danys a l'endoll (si escau) o al cable de xarxa.

Poseu-vos en contacte amb el nostre centre de servei autoritzat o amb un electricista per canviar un cable de xarxa danyat.

• Totes les peces que asseguren la protecció contra descàrregues elèctriques de components aïllats i amb corrent s'han de fixar de manera que no es puguin afluixar sense eines.
• Només connecteu l'endoll a la presa de corrent al final del procés d'instal·lació. Assegureu-vos que es pugui accedir a l'endoll després de la instal·lació.
• Si el sòcol de la presa de corrent està solt, no connecteu l'endoll.
• No estireu el cable d'alimentació per desconnectar l'aparell. Estireu sempre l'endoll.
• Empreu només dispositius d'aïllament adequats: disjuntors de protecció, fusibles (de tipus cargol que es poden treure del suport), dispositius de fuga a terra i contactors.
• La instal·lació elèctrica ha d'incorporar un dispositiu d'aïllament que permeti desconnectar l'aparell de la presa de corrent en tots els pols. El dispositiu d'aïllament ha de tenir una separació mínima entre contactes de 3 mm.

2.3 Utilització

AVÍS!

Risc de lesió, cremades i descàrregues elèctriques.

• No modifiqueu les especificacions d'aquest aparell.
• Retireu tot l'embalatge, les etiquetes i la pel·lícula protectora (si n'hi ha) abans del primer ús.
• Comproveu que els orificis de ventilació no estiguin bloquejats.
• No deixeu l'aparell desatès durant el funcionament.
• Apagueu la zona de cocció abans de cada ús.
• No poseu coberts ni tapes de paelles a les zones de cocció, atès que PODEN escalfar-se.
• No feu servir l'aparell amb les mans molles ni quan l'aparell estigui en contacte amb l'aigua.
• No feu servir l'aparell com a superfície de treball ni d'emmagatzematge.
• Si la superfície de l'aparell està esquerdada, desconnecteu immediatament l'aparell de la font d'alimentació. Així, evitareu la possibilitat de descàrregues elèctriques.
• Els usuaris amb marcapassos han de mantenir una distància mínima de 30 cm de les zones de cocció per inducció quan l'aparell estigui en funcionament.
• Quan col·loqueu aliments en oli calent, pot esquitxar.
• No poseu paper d'alumini ni altres materials entre la superfície de cocció i els estris de cuina que feu servir, tret que ho hagi autoritzat el fabricant de l'aparell.
• Feu servir només accessoris recomanats pel fabricant en aquest aparell.

AVÍS!

Risc d'incendi i explosió.

• Els greixos i l'oli, quan s'escalfen, poden alliberar vapors inflamables. Mantingueu les flames o els objectes escalfats allunyats de greixos i olis quan els utilitzeu per a cuinar.
• Els vapors que allibera l'oli molt calent poden provocar una combustió espontània.
• L'oli usat, que pot contenir restes d'aliments, pot causar foc a una temperatura inferior que l'oli usat per primera vegada.
• No col·loqueu productes inflamables ni articles humits amb productes inflamables dins, a prop o damunt de l'aparell.

AVÍS!

Risc d'espatllar l'aparell.

• No poseu estris de cuina calents damunt del tauler de control.
• No col·loqueu cap paella calenta a la superfície de vidre del foc.
• No deixeu bullir els recipients sense líquid.
• Aneu amb compte de no deixar caure objectes o estris de cuina sobre l'aparell. La superfície es pot fer malbé.
• No activeu les zones de cocció amb estris de cuina buits o sense posar-hi cap recipient.
• Els estris de cuina fabricats amb ferro colat o amb un fons fet malbé poden causar ratllades al vidre/vitroceràmica. Aixequeu sempre aquests objectes quan els hàgiu de moure sobre la superfície de cocció.

2.4 Cura i neteja

• Netegeu l'aparell regularment per evitar la deterioració del material de la superfície.
• Apagueu l'aparell i deixeu que es refredi abans de netejar-lo.
• No feu servir polvoritzadors ni vapor per netejar l'aparell.
• Netegeu l'aparell amb un drap humit. Feu servir només detergents neutres. No utilitzeu productes abrasius, fregalls de neteja abrasius, dissolvents ni objectes metàl·lics, tret que s'indiqui el contrari.

• Per reparar l'aparell, poseu-vos en contacte amb un centre tècnic autoritzat. Utilitzeu sempre recanvis originals.
• Quant a les bombetes incloses amb aquest producte i les que es venen per separat: estan dissenyades, o bé per aguantar condicions físiques extremes (temperatura, vibracions, humitat) en electrodomèstics, o bé per indicar l'estat de funcionament de l'aparell. No estan dissenyades per a qualsevol altre ús i no són indicades per a la il·luminació d'habitacions domèstiques.

2.6 Eliminació

AVÍS!

Risc de lesions o ofegament.

• Poseu-vos en contacte amb la vostra autoritat local per saber com eliminar l'aparell.
• Desconnecteu l'aparell de la xarxa elèctrica.
• Talleu el cable d'alimentació arran de l'aparell i tireu-lo.

3. INSTALLACIÓ

AVÍS!

Consulteu els capítols de seguretat.

3.1 Abans de la instal·lació

Abans d'instal·lar la placa, anoteu la informació següent de la placa de característiques. La placa de característiques és a la part inferior de la placa.

Número de sèrie

3.2 Plaques integrades

Només feu servir plaques integrades després d'haver muntat la placa en unitats integrades adequades i superfícies de treball que s'ajustin als estàndards.

3.3 Segellat

Instal·lació per sobre

1. Netegeu la placa al voltant de la zona encastable.
2. Poseu la tira de segellat 2 × 6 mm, que es subministra amb l'aparell, a l'extrem inferior de la placa, per l'extrem exterior de la vitroceràmica. No l'estireu. Assegureu-vos que els extrems de la tira de segellat els heu col·locada al mig d'un costat de la placa.
3. Afegiu alguns mil·límetres a la longitud quan talleu la tira de segellat.
4. Ajunteu els dos extrems de la tira.

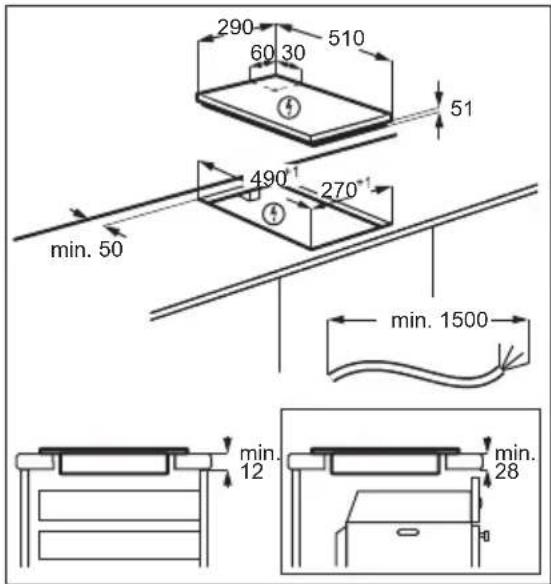

3.4 Muntatge

Si instal·leu el foc sota una campana, consulteu les instruccions d'instal·lació de la campana per a la distància mínima entre els aparells.

Si heu instal·lat l'aparell a sobre d'un calaix, durant el procés de cocció la placa de ventilació pot escalfar els objectes que hi hàgiu desat.

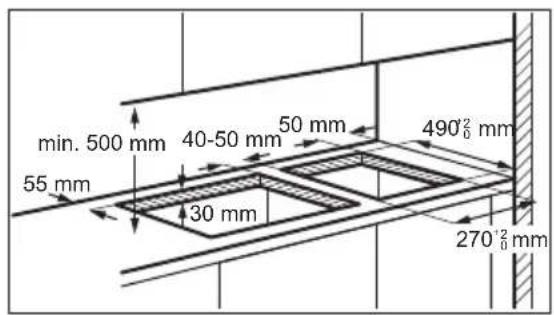

3.5 Instal·lació de més d'un foc

• La placa se subministra amb un cable de connexió.
• Substituïu el cable d'alimentació fet malbé pel cable H03V2V2-F o H05BB-F que aguanti una temperatura de 90 °C o més. Poseu-vos en contacte amb el servei autoritzat més proper. El cable de connexió només el pot substituir un electricista qualificat.

4. DESCRIPCIÓ DEL PRODUCTE

1 Zona de cocció per inducció 2 Tauler de control

Feu servir els camps tàctils per fer funcionar l'aparell. Les pantalles, els indicadors i els sons us indiquen les funcions que estan en marxa.

	Camp tàc- til	Funció	Comentari
1	①	Actiu / Off	Per activar i desactivar la placà.

	Camp tâc- til	Función Comentari
2		Bloqueig / Dispositiu de segu- retat infantil
3	||	Pausa Per activar i desactivar la funciona.
4	- Indicador del nivell de calor Per veure la configuración de la temperatura.
5	- Indicadores del temporitzador Per做不到 en el temporitzador. de les zones de cocció.
6	- Pantalla del temporitzador Per做不到 en el temps en Minutes.
7		- Per selecciónar una zona de cocció.
8	+/-	- Per augmentar o reduir el temps.
9	+/-	- Per建立起 los parametres de temperatura.
10		PowerBoost Per activar la funciona.

4.3 L'indicador del nivell d'escalforonda

Toqueu durant un segon per activar o desactivar la placa.

• totes les zones de cocció estan desactivades,
• No ajusteu el nivell d'escalfor després d'activar la placa,
• vesseu o deixeu alguna cosa damunt el panell de control durant més de 10 segons (una paella, un drap, etc.). Sona un senyal acústic i la placa s'apaga. Retireu l'objecte o netegeu el panell de control.
• la placa s'escalfa massa (per exemple, quan una paella queda sense líquid a l'interior). Deixeu refredar la zona de cocció abans de tornar a fer servir la placa.
• no feu servir la bateria de cuina adequada. El símbol s'il·lumina i la zona de cocció es desactiva automàticament després de dos minuts.
• no desactiveu una zona de cocció ni modifiqueu el nivell d'escalfor. Al cap d'una estona, la placa es desactiva.

La relació entre el nivell d'escalfor i l'estona que triga la placa a desactivar-se:

Ajustament de l'es- calfor	La placas es desacti- va al cap de
u, 1 - 2	6 hores
3 - 4 5 hores
5 4 hores
6 - 9 1,5 hores

5.3 Fer servir les zones de cocció

Col·loqueu el recipient a la creu/quadrat que hi ha a la superfície on cuineu. Cobriu completament la creu / el quadrat. Les zones de cocció per inducció s'adapten automàticament a la mida de la base de la peça de bateria de cuina. Podeu fer servir una peça de bateria de cuina gran i utilitzar dues zones de cocció alhora.

5.4 Nivell d'escalfor

Toqueu per augmentar el nivell d'escalfor. Toqueu per reduir el nivell d'escalfor. Toqueu alhora per desactivar la zona de cocció.

5.5 OptiHeat Control (Indicador de calor residual de 3 passos)

AVÍS!

3/7 Mentre l'indicador estigui encès, hi ha perill de cremar-vos amb l'escalfor residual.

Les zones de cocció per inducció produeixen l'escalfor necessària per al procés de cocció i l'apliquen directament a la part inferior de la bateria de cuina. La vitroceràmica s'escalfa amb l'escalfor de la bateria.

Els indicadors apareixen quan una zona de cocció està calenta. Els indicadors mostren el grau d'escalfor residual de les zones de cocció que esteu fent servir:

• continuar cuinant,
• mantenir calent,
• calor residual.

També pot aparèixer l'indicador:

per a les zones de cocció dels costats, encara que no les feu servir, - quan es col·loquen estris calents a la zona de cocció freda, - quan la placa està desactivada, però la zona de cocció encara està calenta.

L'indicador desapareix quan la zona de cocció s'ha refredat.

5.6 PowerBoost

Aquesta funció aporta una potència addicional a les zones de cocció per inducció. Aquesta funció es pot activar per a la zona de cocció per inducció durant un període de temps limitat. Després d'aquest període, la zona de cocció per inducció torna automàticament al nivell màxim d'escalfor.

i

Consulteu el capítol «Dades tècniques».

Per activar la funció d'una zona de cocció: toqueu apareix.

Per desactivar la funció: toqueu 0^P .

5.7 Temporitzador

- Temporitzador de compte enrere

Podeu utilitzar aquesta funció per configurar la durada d'una sessió de cocció.

Primer, establiu el nivell d'escalfor de la zona de cocció i, tot seguit, seleccioneu la funció.

Per configurar la zona de

cocció: toqueu repetidament fins que aparegui l'indicador d'una zona de cocció.

Per activar la funció o canviar el

temps: toqueu el temporitzador per configurar el temps (00 - 99 minuts). Quan l'indicador de la zona de cocció comenci a parpellejar, comença el compte enrere.

Per veure el temps restant: toqueu per configurar la zona de cocció. L'indicador de la zona de cocció comença a parpellejar. La pantalla mostra el temps que queda.

Per desactivar la funció: toqueu per establir la zona de cocció i, llavors, toqueu. El temps restant anirà baixant fins a arribar a 00. L'indicador de la zona de cocció desapareix.

i

Quan acabi el compte enrere, sona un senyal acústic i 00 parpelleja. La zona de cocció es desactiva.

Per aturar el so: toqueu

- Comptaminuts

Podeu fer servir aquesta funció quan la placa estigui activada i les zones de cocció no estiguin en marxa. A la pantalla de nivell d'escalfor apareix

Per activar la funció: toqueu després + i temporitzador per

configurar el temps. Quan s'acaba el temps, sona un senyal acústic i 00 parpelleja.

Per aturar el so: toqueu

Per desactivar la funció: toqueu i, llavors, toqueu. El temps restant anirà baixant fins a arribar a 00.

i

La funció no té cap efecte en el funcionament de les zones de cocció.

5.8 Pausa

Aquesta funció ajusta totes les zones de cocció en funcionament al nivell d'escalfor més baix.

Quan la funció està activada, la resta de símbols dels comandaments estan bloquejats.

La funció no atura les funcions de temporitzador.

1. Per activar la funció: premeu el botó | apareix. El nivell d'escalfor es redueix a 1.
2. Per desactivar la funció: premeu . S'activa la configuració d'escalfor anterior.

5.9 Bloqueig

Podeu bloquejar el panell de controls entre les zones de cocció estan en marxa. Això evita que es pugui produir un canvi accidental del nivell d'escalfor.

Primer, ajusteu la temperatura.

Per activar la

funció: toqueu. L'aparell durant 4 segons. El temporitzador roman.

Per desactivar la direcció: toqueu. S'activa el nivell d'escalfor anterior.

i

Per activar la funció: activeu la placa amb . No seleccioneu cap nivell d'escalfor. Premeu durant 4 segons. Apareix . Desactiveu la placa amb

Per desactivar la funció: activeu la placa amb . No seleccioneu cap nivell d'escalfor. Premeu durant 4 segons. Apareix . L'indicador desapareix. Desactiveu la placa amb

Per anul·lar la funció només durant una cocció: activeu la placa amb . Apareix .

Premeu durant 4 segons. Configureu el nivell d'escalfor en 10 segons. Podeu fer servir la placa. Quan desactiveu la placa amb , la funció torna a posar-se en marxa.

Desactivar la placa. Toqueu durant 3 segons. La pantalla apareix i desapareix. Toqueu durant 3 segons. o apareix. Toqueu la zona frontal esquerra per triar un dels següents:

• - sons apagats - sons activats

Quan ajusteu aquesta funció a l'opció se sentiran els sons només quan:

6. CONSELLS

AVÍS!

Consulteu els capítols de seguretat.

toqueu . - Comptaminuts apareix - Temporitzador de compte enrere apareix - heu posat una casa sobre el tauler de control.

Si hi ha diverses zones activades i la potència consumida supera el límit de la font d'alimentació, aquesta funció reparteix la potència disponible entre totes les zones de cocció (connectades a la mateixa fase). La placa controla la configuració d'escalfor per protegir els fusibles de la instal·lació de la casa.

• Si la placa arriba al límit de potència màxima disponible (consulteu la placa d'identificació), la potència de les zones de cocció es reduirà automàticament.
• Sempre es prioritza el nivell d'escalfor de l'última zona de cocció seleccionada. La potència restant es repartirà entre les zones de cocció prèviament activades en ordre invers al de la selecció.
• La pantalla del nivell d'escalfor de les zones reduïdes canvia entre el nivell d'escalfor seleccionat inicialment i el nivell d'escalfor reduït.
• Espereu fins que la pantalla deixi de parpellejar o reduïu el nivell d'escalfor de l'última zona de cocció seleccionada. Les zones de cocció continuaran funcionant amb el nivell d'escalfor reduït. Canvieu els paràmetres d'escalfor de les zones de cocció manualment, si cal.

6.1 Bateria de cuina

En zones de cocció per inducció, un camp electromagnètic potent genera escalfor a la bateria de cuina amb molta rapidesa.

Feu servir bateria de cuina adequada quan utilitzeu les zones de cocció per inducció.

• La part inferior de la bateria de cuina ha de ser com més gruixuda i plana millor.
• Assegureu-vos que les bases de les paelles estan netes i seques abans de col·locar-les al damunt de la superfície de la placa. Per evitar ratllades, no feu lliscar ni fregueu la paella pel vidre ceràmic.

Una peça de bateria és adequada per a una placa d'inducció si:

• l'aigua bull molt ràpid en una zona amb l'ajust de calor màxim.
• un imant estira la part inferior del recipient de bateria de cuina.

Mides de la bateria de cuina

• Les zones de cocció per inducció s'adapten automàticament a la mida de la base de la peça de bateria de cuina.
• L'eficiència de la zona de cocció està relacionada amb el diàmetre de la peça de bateria de cuina que feu servir. Les peces de bateria amb un diàmetre inferior al diàmetre mínim, només reben una part de la potència que genera la zona de cocció.
• Tant per raons de seguretat com per tenir resultats òptims de cocció, no utilitzeu peces de bateria més grans que les indicades a l'"Especificació de les zones de cocció". Eviteu mantenir la bateria de cuina a prop del tauler de control durant la cocció. Això podria afectar el funcionament del tauler de

control o activar accidentalment les funcions de la placa.

Vegeu «Dades tècniques».

6.2 Sorolls mentre està en marxa

Si sentiu:

• soroll de cruixit: l'estri de cuina està fabricat amb materials diferents (construcció tipus sandvitx).
• soroll de xiulet: esteu fent servir la zona de cocció a alta potència i l'estri de cuina està fabricat amb materials diferents (construcció tipus sandvitx).
• soroll de brunzit: esteu fent servir una potència alta.
• soroll d'espetecs: hi ha commutacions electrolítiques.
• xiuxiueig, brunzit: el ventilador està engegat.

Els sorolls són normals i no signifiquen que hi hagi una anomalia de funcionament.

6.3 Exemples d'aplicacions de cocció

La correlació entre el nivell d'escalfor d'una zona i el consum elèctric no és lineal. Quan augmenteu el nivell d'escalfor, no és proporcional a l'increment del consum energètic. Això significa que una zona de cocció amb un nivell d'escalfor mitjà fa servir menys de la meitat de la seva potència.

Les dades de la taula són orientatives.

Ajustament de l'escalfor	Feu servir per a: Temps (min)	Consells
-1	Mantenir els alimentés cuits calents quand sigui nécessari	Tapeu l'estri de cuina.
1 - 2 Salsa holandesa, fondre: mantega, xocolata, gelatina.	5 - 25 Barregeu de tant en tant.
2 Solidificar: truites esponjoses, oussal forn.	10 - 40 Cuineu amb una tapa posada.
Ajustament de l'escalfor	Feu servir per a: Temps	Conseils
		(min)
2 - 3 Arròs bullit i plats a partir de produits lâctics, escalfar menjar preparat.		25 - 50 Afegiu com a minim el doble de liquid que d'arròs, plats a partir de lâctics a la meitat del proces.
3 - 4 Estofeu verdures, peix, carn. 20 - 45 Afegiu ones quantes cullerades d'ai-gua. Comproveu la quantitat d'iaigua durant el proces.
4 - 5 Patates al vapor i autres verdures. 20 - 60 Cobriu el fons de l'olla amb
		1-2 cm d'iaigua. Comproveu el nivell d'iaigua durant el proces. Mantingueu l'olla tapada.
4 - 5 Per coure grans quantitats d'aliments, estofats i sopes.		60 - 150 Fins a 3 litres de liquid més els ingredients.
6 - 7 Sofregir: escalopa, Cordon Bleu de ve-della, costelles, "rissoles", salsitxes, fetge, roux, ous, creps i donuts.		quan sigui necessari Doneu-li la volta quan calgui.
7 - 8 Per sofregir patates ratllades fugides, filets de llom i filets de carn.		5 - 15 Doneu-li la volta quan calgui.
9 Bullir aigua, coure pasta, daurar carn (gulash, estofats), fregir patates.
Bullir grans quantitats d'iaigua. PowerBoost està activat.

7. CURA I NETEJA

AVÍS!

Consulteu els capítols de seguretat.

• Netegeu la placa després de cada ús.
• Feu servir sempre bateria de cuina que tingui la base neta.
• Si la superfície té ratllades o taques fosques, això pot afectar el rendiment de la placa.
• Feu servir un producte de neteja especial per a plaques.
• Feu servir una rasqueta especial per al vidre.

7.2 Neteja de la placa

• Retireu immediatament: els plàstics desfets, el plàstic per a embolicar, la sal,

el sucre i aliments ensucrats, ja que podrien fer malbé la placa. Aneu amb compte per evitar cremar-vos. Feu servir un rascador de plaques especial per a la superfície de vidre en angle agut i moveu la fulla per la superfície.

• Retireu quan la placa estigui prou freda: marques de calc, marques d'aigua, taques de greix i pèrdua de brillantor de peces metàl·liques. Netegeu la placa amb un drap humit i detergent no abrasiu. Després de netejar-la, eixugueu-la amb un drap suau.
• Per a la pèrdua de brillantor de peces metàl·liques: feu servir una solució d'aigua amb vinagre i netegeu la superfície de vidre amb un drap.

8. RESOLUCIÓ DE PROBLEMES

AVÍSI!

Consulteu els capítols de seguretat.

8.1 Què fer si...

Problema Possible causa Solució
La placà no s'engage a no fun-ciona.	La placà no está connectada al sub-ministrament eléctric o está connec-tada Incorrectamente.	Comproveu si la placà está correcta-ment connectada al subministrament eléctric.
El fusible s'ha fos. Assegureu-vos que el fusible sigui la		causa del mal funciona. Si el fusi-ble salta una vegada darrere l'altra,poseu-vos en contacte amb un electri-cista qualificat.
No heu establert el nivell d'escalfor durant 10 segons.		Torneu a activar la placà i ajusteu l'es-calfor en menys de 10 segons.
Heu tocat 2 o més símbols ahora. Toqueu només un símbol.
Pausa estáactivat. Consulteu "Pausa".
Hi ha taques d'aigua o greix al tauler de control.		Netegeu el tauler de control.
Escolteu un xiulet constant. La connexión eléctrica és incorrecta. Desconnecteu la placà de la xarxa eléctrica. Consulteu un electricista qualificat perquè comprovi la instal-la-ción.
Sona un senyal acústic i la placà s'apaga.Sona un senyal acústic quam la placà s'apaga.	Hi ha algunacosa sobre un o más sensors.	Retireu l'objet delsensors.
La placà es desactiva. Col-loqueu algunacosa damunt el sensor ①		Retireu l'objet del sensor.
L'indicador d'escalfor residual no s'il-lumina.	La zona no és calenta perquè ha es-tat enceasa durant poco temps o el sensor s'ha fet malbé.	Si la zona s'ha fet servir prou temps com per estar calenta, parleu amb un centre de servei autoritzat.
L'ajustament d'escalfor canvia entre dos niveles.	Administración de potência está acti-vat.	Consulteu «Üs diari».
El tauler de control está calent al tacte.	L'estri de cuina és massa gros o l'heu posat massa a prop del tauler de control.	Poseu els estris grossos a les parts del darrere, si és possible.
No s'escolta cap so quan toqueu els sensors del tauler.	Els sonsstan desactivats. Activeu els sons. Consulteu "Üs diari".
Lpareix.	Dispositiu de segreetat infantil o Bloqueig STL an en functiәnent.	Consulteu "Üs diari".

Problema Possible causa Solució

apareix.

No hi ha cap estri de cuina a la zona.

Poseu un estri de cuina a la zona.

L'estri de cuina no cobreix les marques de la zona.

Assegureu-vos que l'estri de cuina cobreixi completament les marques de la zona.

Assegureu-vos que l'estri de cuina cobreixi completament les marques de la zona.

Utilitzeu un estri de cuina adequat per a plaques d'inducció. Vegeu «Consells i recomanacions».

El diàmetre del fons de l'estri de cuina és massa petit per a la zona.

Utilitzeu un estri de cuina adequat per a plaques d'inducció. Vegeu «Consells i recomanacions».

El diàmetre del fons de l'estri de cuina

és massa petit per a la zona.

Feu servir estris de cuina de les dimensions adequades. Vegeu «Dades tècniques».

i un número apareixen.

Hi ha algun error a la placa. Desactiveu la placa i torneu a activar

la 30 segons més tard. Si es torna a il·luminar, desconnecteu la placa del corrent elèctric. Després de 30 segons, torneu a connectar la placa. Si el problema persisteix, contacteu amb el centre de servei autoritzat.

8.2 Si no trobeu cap solució...

Si no podeu solucionar el problema, poseu-vos en contacte amb el vostre distribuïdor o amb un centre de servei autoritzat. Faciliteu les dades de la placa de característiques.

Faciliteu també el codi de tres lletres de la ceràmica de vidre (el trobareu a un extrem de la superfície del vidre) i el missatge d'error

que apareix. Assegureu-vos que heu fet funcionar la placa correctament. Si no, el servei d'un tècnic o distribuïdor no serà gratuït, encara que us trobeu dins del període de garantia. La informació sobre el període de garantia i els centres de servei autoritzats es troba al llibret de garantia.

9. DADES TÈCNIQUES

9.2 Especificació de les zones de cocció

Zona de cuina Potència nominal (ajustament de temperatura maxima) [W]	PowerBoost [W] PowerBoost du-rada maxima [min]	Diàmetre de la bateria de cuina [mm]
Part davantera cen-tral	2300 3600 10 180 - 210
Part posterior cen-tral	1400 2500 4 125 - 145
La potència de les zones de cocció pot variar lleugeramento de les dades que es mostren a la taula. Varia en funció del material i les mides de la bateria de cuina.	Per a tener resultats de cocció optims, feu servir bateria de cuina que no superi el diametre que s'indica a la taula.

10. EFICIÈNCIA ENERGÈTICA

Identificació de model ZITN323K
Tipus de placà Fogons integrats
Nombre de zones de cocció 2
Tecnología de calefacción Inducción
Diàmetre de les zones de cocció circulars (Ø) Part davantera central		21.0 cm
		14.5 cm
Consum energetico per zona de cocció (EC electric cooking)	Part davantera central	188.9 Wh/kg
	Part posterior central	180.8 Wh/kg
Consum energetico de la placà (EC electric hob) 184.9 Wh/kg

IEC/EN 60350-2 - Aparells elèctrics de cocció d'ús domèstic - Part 2: Plaques - mètodes per mesurar-ne el rendiment.

10.2 Estalvi d'energia

Podeu estalviar energia durant la cocció diària si seguiu els consells següents.

• Quan escalfeu aigua, utilitzeu només la quantitat que necessiteu.
• Si és possible, poseu sempre les tapes a la bateria de cuina.
• Col·loqueu els estris de cuina directament al centre de la zona de cocció. Utilitzeu la calor residual per mantenir els aliments calents o per fondre'ls.

11. QUESTIONS MEDIAMBIENTALS

Recicleu els materials amb el símbol. Dipositeu l'embalatge en contenidors

adequats per al seu posterior reciclatge. Ajudeu a protegir el medi ambient i la salut humana i a reciclar les deixalles procedents

d'aparells elèctrics i electrònics. No llenceu a les escombraries domèstiques els aparells amb el símbol. Porteu el producte a les

instal·lacions de reciclatge locals o poseu-vos en contacte amb la seva oficina municipal.
