Tipo de producto	Placa de cocción por inducción empotrable
Marca	Zanussi
Modelo	ZITN323K
Número de zonas de cocción	2
Tecnología de calentamiento	Inducción
Alimentación eléctrica	220-240 V, 50/60 Hz
Potencia total	3.65 kW
Zona delantera central - potencia nominal / PowerBoost / duración máxima PowerBoost / diámetro de la cacerola	2300 W / 3600 W / 10 min / 180-210 mm
Zona trasera central - potencia nominal / PowerBoost / duración máxima PowerBoost / diámetro de la cacerola	1400 W / 2500 W / 4 min / 125-145 mm
Funciones	PowerBoost, Pausa, Bloqueo/Tecla de seguridad infantil, Temporizador de arena y cronómetro, Apagado automático, Gestión de la alimentación, OptiHeat Control (indicador de calor residual de 3 niveles)
Panel de control	Teclas táctiles
Tipo de bloqueo	Dispositivo de seguridad infantil y Teclas de bloqueo
Indicador de calor residual	OptiHeat Control (3 niveles: continuación de cocción, mantenimiento al calor, calor residual)
Cable de alimentación	H03V2V2-F o H05BB-F (temperatura máxima 90 °C)
Dimensiones de la zona de cocción (diámetro)	Delantera central: 21 cm; Trasera central: 14.5 cm
Consumo de energía por zona	Delantera central: 188.9 Wh/kg; Trasera central: 180.8 Wh/kg
Consumo de energía de la placa	184.9 Wh/kg
Limpieza	Limpiador específico para vitrocerámica, rasqueta especial para suciedad persistente, agua y vinagre para decoloraciones metálicas
Seguridad	Apagado automático, detección de recipiente, bloqueo, protección contra golpes, seguridad infantil
Reparabilidad	Piezas de repuesto originales disponibles; lámpara(s) no destinada(s) a la iluminación doméstica
Información general	Fabricado en Rumanía; Número de serie en la placa de características en la parte inferior del aparato; Manual de instrucciones disponible para descarga

Preguntas frecuentes - ZITN323K ZANUSSI

¿Cómo encender y apagar la placa de cocción?

Para encender o apagar la placa de cocción, presione la tecla ① (encendido/apagado) durante 1 segundo.

¿Cómo activar la función PowerBoost?

Seleccione primero la zona de cocción deseada, luego presione la tecla P. El indicador P se enciende. La función dura un tiempo limitado (10 min para la zona delantera, 4 min para la zona trasera). Para desactivar, presione nuevamente P o ajuste el nivel de cocción.

¿Cómo usar la función Pausa?

Presione la tecla || (Pausa). Todas las zonas de cocción activadas pasan al nivel más bajo (visualización u). Los demás controles se bloquean. Para reanudar, presione nuevamente ||; los niveles anteriores se restablecen.

¿Cómo activar el bloqueo infantil?

Encienda la placa con ① sin ajustar ningún nivel de cocción. Presione la tecla ® durante 4 segundos. El símbolo L se enciende. Apague la placa. Para desactivar, repita la operación.

¿Qué significa el indicador de calor residual?

Después del uso, el indicador OptiHeat Control muestra tres niveles: cocción continua (zona aún muy caliente), mantenimiento al calor, calor residual. No toque la zona mientras el indicador esté encendido.

¿Qué hacer si se muestra un código de error 'E' seguido de un número?

Apague la placa de cocción y desconéctela durante 30 segundos. Vuelva a conectarla y enciéndala. Si el error persiste, contacte al servicio postventa autorizado anotando el código de error y el número de serie.

¿Cómo limpiar la placa de cocción?

Use un limpiador específico para vitrocerámica. Para la suciedad incrustada (azúcar, plástico fundido), use una rasqueta especial. Para las manchas de cal o decoloraciones metálicas, aplique una mezcla de agua y vinagre, luego limpie con un paño suave.

¿Qué tipos de cacerolas usar en una placa de inducción?

Las cacerolas deben ser de hierro fundido, acero, acero esmaltado o acero inoxidable con base ferromagnética. Verifique que un imán se adhiera al fondo. Evite el aluminio, cobre, vidrio o cerámica.

¿Por qué la placa de cocción se apaga automáticamente?

El apagado automático se activa si: todas las zonas están apagadas, no ajusta el nivel de cocción en 10 segundos, un objeto ha permanecido en el panel de control más de 10 segundos, la placa se sobrecalienta, o el recipiente no es adecuado. Consulte la tabla de duraciones de apagado automático en el manual.

¿Cómo ahorrar energía con esta placa de cocción?

Use cacerolas con tapa, hierva solo la cantidad de agua necesaria, coloque los recipientes en el centro de las zonas de cocción y aproveche el calor residual para terminar la cocción o mantener al calor.

MANUAL DE USUARIO ZITN323K ZANUSSI

ES Manual de instrucciones | Placa de cocción 105

¡Bienvenidos a Zanussi! Gracias por elegir nuestro electrodoméstico.

Consejos de uso, catálogos, instrucciones para la resolución de problemas, información sobre servicio y reparaciones: www.zanussi.com/support

Sujeto a cambios sin previo aviso.

CONTENIDO

1. INFORMACIÓN DE SEGURIDAD 2
2. INSTRUCCIONES DE SEGURIDAD 4
3. INSTALACIÓN 7 4. DESCRIPCIÓN DEL PRODUCTO 8
4. USO DIARIO 9
5. CONSEJOS 12 7. CUIDADO Y LIMPIEZA 14
6. RESOLUCIÓN DE PROBLEMAS 15 9. DATOS TÉCNICOS 16
7. EFICIENCIA ENERGÉTICA 17
8. CUESTIONES MEDIOAMBIENTALES 17

1. INFORMACIÓN DE SEGURIDAD

2.5 Mantenimiento y reparación

4.1 Distribución de la superficie de cocción

4.2 Distribución del panel de control

Pantalla Descripció
0	La zona de cocció está apagada.
1-9	La zona de cocció está en funciona.
u	Pausa está activat.
P	PowerBoost está activat.
E+dígit	Hi ha algo problema de funciona.
/7	OptiHeat Control (Indicador de calor residual de 3 passos):Continuar la cocció / conservar calent / escalfor residual.
L	Bloqueig / Dispositiu de segretat infantil está activat.
F	Bateria de cuina inadequada o massa petite, o bó no heu col-locat cap peça de bateria de cuina a la zona de cocció.
-	Desconnexión automatàtica está activat.

5. USO DIARIO

¡AVISO!

Consulte los capítulos de seguridad.

Cuando apague la placa, también se desactiva esta función.

Para confirmar la selección, espere hasta que la placa se desactive automáticamente.

5.12 Administración de potencia

Material de la batería de cocina

• Aceptados: hierro fundido, acero, acero esmaltado, acero inoxidable, base multicapa (con la marca correcta del fabricante).
• No aceptados: aluminio, cobre, latón, vidrio, cerámica, porcelana.

2.4 Cuidados y limpieza

4.3 Indicadores de grado de calentamiento

El indicador también puede encenderse:

Consulte el capítulo "Datos técnicos".

Puede utilizar esta función para definir la duración de una simple sesión de cocción.

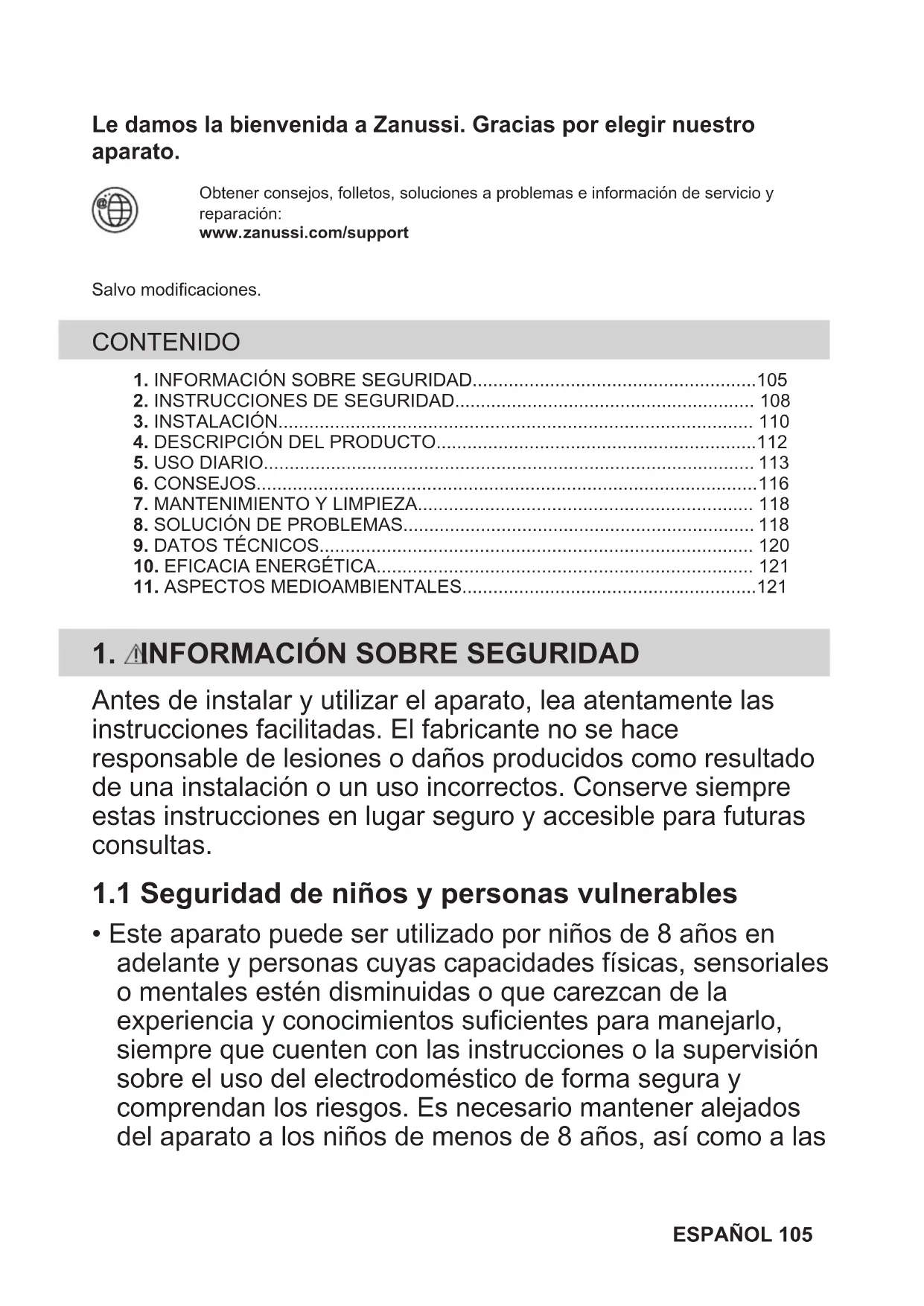

Le damos la bienvenida a Zanussi. Gracias por elegir nuestro aparato.

Obtenga consejos, folletos, soluciones a problemas e información de servicio y reparación:

Salvo modificaciones.

CONTENIDO

1. INFORMACIÓN SOBRE SEGURIDAD 105
2. INSTRUCCIONES DE SEGURIDAD 108
3. INSTALACIÓN 110 4. DESCRIPCIÓN DEL PRODUCTO 112 5. USO DIARIO 113
4. CONSEJOS 116
5. MANTENIMIENTO Y LIMPIEZA 118 8. SOLUCIÓN DE PROBLEMAS 118 9. DATOS TÉCNICOS 120
6. EFICACIA ENERGÉTICA 121
7. ASPECTOS MEDIOAMBIENTALES 121

1. INFORMACIÓN SOBRE SEGURIDAD

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de lesiones o daños producidos como resultado de una instalación o un uso incorrectos. Conserve siempre estas instrucciones en un lugar seguro y accesible para futuras consultas.

1.1 Seguridad de niños y personas vulnerables

• Este aparato puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos. Es necesario mantener alejados del aparato a los niños de menos de 8 años, así como a las

personas con minusvalías importantes y complejas, salvo que estén bajo supervisión continua.

• Es necesario vigilar a los niños para que no jueguen con el aparato.
• Mantenga todo el material de embalaje fuera del alcance de los niños y deséchelo de forma adecuada.
• ADVERTENCIA: El horno y las piezas accesibles se calientan mucho durante el funcionamiento. Mantenga a los niños y las mascotas alejados del aparato cuando está en uso y cuando se enfríe.
• Si este aparato tiene un bloqueo de seguridad para niños, debe activarlo.
• La limpieza y mantenimiento de usuario del producto no podrán ser realizados por niños sin supervisión.

1.2 Instrucciones generales de seguridad

• Este aparato está diseñado exclusivamente para cocinar.
• Este aparato está diseñado para uso doméstico en interiores.
• Este aparato se puede usar en oficinas, habitaciones de hotel, habitaciones de Bed & Breakfast, casas de campo y otros alojamientos similares, siempre que el uso no exceda (en promedio) los niveles de uso doméstico.
• ADVERTENCIA: El horno y las piezas accesibles se calientan mucho durante el funcionamiento. Preste mucha atención para no tocar las resistencias.
• ADVERTENCIA: Cocinar con grasa sin estar presente puede resultar peligroso, ya que podría ocasionarse un incendio.
• El humano es una ayuda contra el sobrecalentamiento. No utilice nunca agua para apagar el fuego de cocción. Apague el aparato y cubra las llamas del aparato con una manta ignífuga o una tapa.
• ADVERTENCIA: El aparato no se debe alimentar a través de un dispositivo de conmutación externo, como un

temporizador, ni conectarse a un circuito que se encienda y apague regularmente por un servicio.

• PRECAUCIÓN: El proceso de cocción debe hacerse bajo supervisión. El proceso de cocción breve debe ser supervisado permanentemente.
• ADVERTENCIA: Peligro de incendio: No guarde objetos sobre las superficies de cocción.
• No coloque objetos metálicos, como cuchillos, tenedores, cucharas o tapaderas sobre la superficie de la placa, ya que podrían calentarse demasiado.
• No utilice el aparato antes de instalarlo en la estructura empotrada.
• No utilice un limpiador a vapor para limpiar el aparato.
• Tras el uso, apague la resistencia con el mando y no preste atención al detector de tiempo.
• Si la superficie de vitrocerámica/cristal está agrietada, apague el aparato y desenchúfelo de la red eléctrica. Si el aparato está conectado directamente a la red eléctrica mediante una caja de empalmes, quite el fusible para desconectarlo de la alimentación eléctrica. En cualquier caso, póngase en contacto con el servicio técnico autorizado.
• Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, un servicio autorizado o personas cualificadas de manera similar para evitar un peligro.
• ADVERTENCIA: Utilice exclusivamente protecciones para la placa de cocción diseñadas por el fabricante del aparato o indicadas en sus instrucciones de uso como apropiadas, o bien las protecciones incluidas con el aparato. El uso de protectores inadecuados puede provocar accidentes.

2. INSTRUCCIONES DE SEGURIDAD

2.1 Instalación

¡ADVERTENCIA!

Solo un técnico cualificado puede instalar el aparato.

ADVERTENCIA!

Podría sufrir lesiones o dañar el aparato.

• Retire todo el embalaje.
• No instale ni utilice un aparato dañado.
• Siga las instrucciones de instalación suministradas con el aparato.
• Respete siempre la distancia mínima entre el aparato y los demás electrodomésticos y mobiliario.
• Tenga cuidado al mover el aparato, porque es pesado. Utilice siempre guantes de protección y calzado cerrado. Proteja las superficies cortadas del armario con un material sellante para evitar que la humedad las hinche. Proteja la parte inferior del aparato del vapor y la humedad.
• No instale el aparato junto a una puerta ni debajo de una ventana. De esta forma se evita que los utensilios de cocina calientes caigan del aparato cuando la puerta o la ventana estén abiertas.
• Cada aparato tiene ventiladores de refrigeración en la base.
• Si el aparato se instala sobre un cajón:
• No guarde objetos pequeños u hojas de papel que puedan ser absorbidos, porque podrían dañar los ventiladores o perjudicar el sistema de refrigeración.
• Mantenga una distancia mínima de 2 cm entre la base del aparato y los objetos guardados en el cajón.
• Retire los paneles separadores instalados en el armario por debajo del aparato.

2.2 Conexión eléctrica

ADVERTENCIA!

Riesgo de incendios y descargas eléctricas.

• Todas las conexiones eléctricas deben ser realizadas por un electricista cualificado.
• El aparato debe conectarse a tierra.
• Antes de efectuar cualquier tipo de operación, compruebe que el aparato esté desenchufado de la corriente eléctrica.
• Asegúrese de que los parámetros de la planta de características son compatibles con los valores eléctricos del suministro eléctrico.
• Asegúrese de que el aparato está instalado correctamente. Un cable de red o enchufe (en su caso) flojo o inadecuado puede provocar que el terminal se caliente.
• Utilice el cable de alimentación de red correcto.
• No deje que el cable de alimentación eléctrica se enrede.
• Asegúrese de que haya instalada una protección contra descargas eléctricas.
• Utilice la abrazadera de alivio de tensión del cable.
• Asegúrese de que el cable o el enchufe (en su caso) no toquen el aparato caliente ni utensilios de comida calientes cuando conecte el aparato a una toma.
• No utilice adaptadores de enchufes múltiples ni cables prolongadores.
• Asegúrese de no dañar el enchufe de red (en su caso) ni el cable de red. Póngase en contacto con un electricista o con nuestro servicio técnico autorizado para cambiar un cable de alimentación dañado.
• Los mecanismos de protección contra descargas eléctricas de componentes con corriente y aislados deben fijarse de forma que no pueda aflojarse sin utilizar herramientas.
• Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al enchufe del suministro de red una vez finalizada la instalación.
• Si la toma de corriente está floja, no conecte el enchufe.
• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.
• Use únicamente dispositivos de aislamiento apropiados: línea con protección contra los cortocircuitos, fusibles (como tornillo que podrán retirarse del soporte), dispositivos de fuga a tierra y contactores.
• La instalación eléctrica debe tener un dispositivo de aislamiento que permita desconectar el aparato de todos los polos de la red. El dispositivo de aislamiento debe tener una apertura de contacto con una anchura mínima de 3mm.

2.3 Uso

¡ADVERTENCIA!

Riesgo de lesiones, quemaduras y descargas eléctricas.

• No cambie las especificaciones de este aparato.
• Retire todo el embalaje, el etiquetado y la película protectora (si procede) antes del primer uso.
• Asegúrese de que las aberturas de ventilación no están bloqueadas.
• No deje el aparato desatendido durante el funcionamiento.
• Apague las zonas de cocción después de cada uso.
• No coloque cubiertos ni tapaderas sobre las zonas de cocción. Pueden calentarse.
• No utilice el aparato con las manos mojadas ni con agua en contacto.
• No utilice el aparato como superficie de trabajo ni para depositar objetos.
• Si la superficie del aparato está agrietada, desconecte inmediatamente el aparato de la toma de corriente. Esto debe hacer para evitar descargas eléctricas.
• Cuando se coloca comida en aceite caliente, puede saltar.
• No ponga papel de aluminio ni otros materiales entre la superficie de cocción y el utensilio de cocina, a menos que el fabricante de este aparato indique lo contrario.
• Utilice únicamente en este aparato accesorios recomendados por el fabricante.

¡ADVERTENCIA!

Riesgo de incendio y explosión.

Las grasas y el aceite pueden liberar vapores inflamables al calentarse. Mantenga cualquier llama u objeto caliente alejado de grasas y aceites cuando los use para cocinar. - Los vapores que liberan los aceites muy calientes pueden provocar combustiones espontáneas. - El aceite usado, que pueda contener restos de alimentos, puede provocar fuego a menor temperatura que el aceite que se usa por primera vez. - No coloque productos inflamables o artículos mojados con productos inflamables dentro, cerca o sobre el aparato.

¡ADVERTENCIA!

Riesgo de daños en el aparato.

• No coloque utensilios de comida calientes sobre el panel de control.
• No coloque una tapa caliente sobre la superficie de cristal de la placa de cocción.
• No deje que el contenido de los recipientes hierva hasta evaporarse.
• Tenga cuidado de no dejar caer objetos ni utensilios de cocina sobre el aparato. La superficie puede dañarse.
• No encienda las zonas de cocción con utensilios de cocina vacíos ni sin utensilios de cocina.
• Los utensilios de cocina de hierro fundido o que tengan la base dañada pueden rayar la superficie de cristal. Compruebe siempre que la base de los utensilios esté limpia y seca antes de colocarlos sobre la placa.

2.4 Cuidado y limpieza

• Limpie periódicamente el aparato para evitar el deterioro del material de la superficie.
• Apague el aparato y déjelo enfriar antes de limpiarlo.
• No utilice agua pulverizada ni vapor para limpiar el aparato.
• Limpie el aparato con un paño suave humedecido. Utilice solo detergentes neutros. No utilice productos abrasivos, estropajos duros, disolventes ni objetos de metal, a menos que se indique lo contrario.

2.5 Asistencia técnica

• Para reparar el aparato, póngase en contacto con el centro de servicios autorizado. Utilice solamente piezas de recambio originales.
• En cuanto a la(s) bombilla(s) de este producto y las de repuesto vendidas por separado: estas bombillas están destinadas a soportar condiciones físicas extremas en los aparatos domésticos,

como la temperatura, la vibración, la humedad, o está destinada a ser información sobre el estado de funcionamiento del aparato. No está destinada a utilizarse en otras aplicaciones y no es adecuada para la iluminación de estancias domésticas.

2.6 Eliminación

¡ADVERTENCIA!

Existe riesgo de lesiones o asfixia.

• Contacte con las autoridades locales para saber cómo desechar correctamente el aparato.
• Desconecte el aparato de la red. Corte el cable eléctrico cerca del aparato y deséchelo.

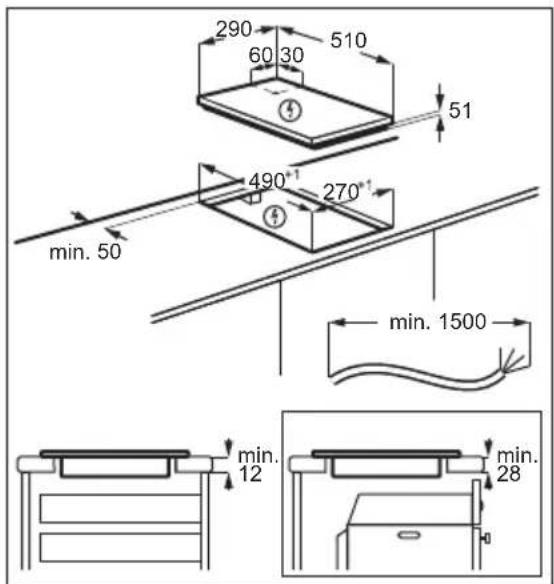

3. INSTALACIÓN

¡ADVERTENCIA!

Consulte los capítulos sobre seguridad.

3.1 Antes de la instalación

Antes de instalar la placa de cocción, anote la información de la placa de características. La placa de características está situada en la parte inferior de la placa de cocción.

Número de serie

Las placas de cocción que han de ir integradas en la cocina solo deben utilizarse una vez encastradas en los muebles adecuados y con las encimeras y superficies de trabajo apropiadas.

3.3 Fijación del sello

Instalación superior

1. Limpia la encimera alrededor del área recortada.
2. Coloque la banda de la junta suministrada de 2 × 6 mm en el borde inferior de la placa de cocción, a lo largo del borde exterior de la vitrocerámica. No la tense. Asegúrese de que los extremos de la banda de la junta estén situados en el centro de un lado del aparato.
3. Añada algunos milímetros de longitud al cortar la banda de la junta.
4. Una también los extremos de la banda de la junta.

3.4 Montaje

Si instala la placa debajo de una campana, consulte las instrucciones de instalación de la campana para ver la distancia mínima entre los aparatos.

Si el aparato se instala sobre un cajón, la ventilación de la placa puede aspirar el contenido del cajón durante el proceso de cocción.

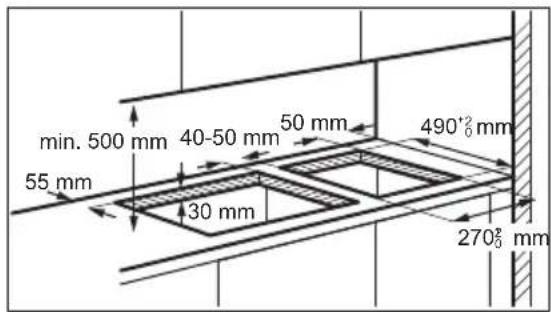

3.5 Instalación de más de una placa de cocción

• La placa se suministra con un cable de conexión.
• Para sustituir el cable de alimentación dañado, utilice el cable: H03V2V2-F o H05BB-F que soporta una temperatura de 90 °C o superior. Póngase en contacto con el Servicio Técnico Oficial. El cable de conexión solo debe sustituirlo un electricista cualificado.

4. DESCRIPCIÓN DEL PRODUCTO

4.1 Disposición de las zonas de cocción

1 Zona de cocción por inducción 2 Panel de control

4.2 Disposición del panel de control

Utilice el aparato con los sensores. Las pantallas, indicadores y señales acústicas indican qué funciones están en funcionamiento.

Sensor Función Comentario
1	① Encendido / Off Para activar y desactivar la plac.
2	Bloqueo / Dispositivo de segu-Para bloquear y desbloquear el panel de control. ridad para niños
3	|| Pausa Para activar y desactivar la funciona.
4	- Indicador del nivel de calor Para estar el nivel de calor.
5	- Indicadores de tiempo de las Muestra la zona para la que se ha ajustado la hora. zonas de coccción
6	- Indicador del temporizador Para estar la hora en Minutes.
7	① - Para selectionar una zona de coccción.
8	+/- - Paraacular o disminuir el tiempo.

Sensor Función Comentario

• Para ajustar la temperatura.

PowerBoost Para activar la función.

4.3 Indicación de la temperatura en pantalla

Pantalla Descripción

La zona de cocción está apagada.

La zona de cocción está en funcionamiento.

Pausa está en funcionamiento.

PowerBoost está en función.

Número

Hay un fallo de funcionamiento.

OptiHeat Control (indicador de calor residual de 3 pasos): BAJO / CONTINUAR CALIENTE / CALOR RESIDUAL.

Bloqueo / Dispositivo de seguridad para niños está en funcionamiento.

El recipiente es inadecuado o demasiado pequeño, o no se ha colocado ningún recipiente sobre la zona de cocción.

La desconexión automática está en funcionamiento.

5. USO DIARIO

¡ADVERTENCIA!

Consulte los capítulos sobre seguridad.

5.1 Activación y desactivación

Toque durante 1 segundo para encender o apagar la placa de cocción.

La función desconecta automáticamente la placa de cocción siempre que:

• todas las zonas de cocción estén apagadas,
• no se ajuste un nivel de calor al encender la placa,
• se vierta algo o se coloque algún objeto sobre el panel de control durante más de 10 segundos (un recipiente, un trapo,

etc.). Se emite una señal acústica y la placa de cocción se apaga. Retire el objeto o limpie el panel de control.

• la placa esté demasiado caliente (por ejemplo, el contenido de un recipiente ha hervido hasta agotarse el líquido). Deje que la zona de cocción se enfríe antes de utilizar la placa de nuevo.
• esté utilizando utensilios de cocina no adecuados. Se ilumina el símbolo y la zona de cocción se apaga automáticamente antes de 2 minutos.
• no apague una zona de cocción ni cambie la temperatura. Al cabo de un cierto tiempo, se enciende y se apaga la placa.

Relación entre el ajuste de temperatura y el tiempo tras el que se apaga la placa de cocción:

Ajuste del nivel de calor

La placa de cocción se apaga

1-2

6 horas

3-4 5 horas

5 4 horas

6-9 1,5 hora

5.3 Uso de las zonas de cocción

Coloque el utensilio de comida sobre la cruz / el cuadrado que figura en la superficie sobre la que se cocina. Cubra por completo la cruz/el cuadrado. Las zonas de cocción por inducción se adaptan automáticamente al tamaño de la base de los utensilios de comida. Puede cocinar con utensilios de comida de mayores dimensiones utilizando dos zonas de cocción al mismo tiempo.

5.4 Ajuste de temperatura

Toque para aumentar el nivel de calor. Toque para reducir el nivel de calor. Toque al mismo tiempo para apagar la zona de cocción.

5.5 OptiHeat Control (indicador de calor residual de 3 pasos)

ADVERTENCIA!

7 Mientras se enciende el

indicador, existe riesgo de quemaduras por el calor residual.

Las zonas de cocción por inducción generan el calor necesario para el proceso de cocción directamente en la base del recipiente. La vitrocerámica se calienta por el calor del utensilio.

Los indicadores aparecen cuando una zona de cocción está caliente. Muestran el nivel de calor residual de las zonas de cocción que está utilizando:

• continuar cocinando,
• mantener caliente,
• calor residual.

• para las zonas de cocción adyacentes, incluso si no las utiliza,
• cuando se colocan recipientes calientes en la zona de cocción fría,
• cuando la placa está desactivada pero la zona de cocción sigue caliente.

El indicador desaparece cuando la zona de cocción se enfría.

5.6 PowerBoost

Esta función suministra potencia adicional a las zonas de cocción por inducción. La función se puede activar para la zona de cocción por inducción durante un periodo de tiempo limitado. Transcurrido ese tiempo, la zona de cocción adopta automáticamente el nivel de temperatura más alto.

Consulte el capítulo "Datos técnicos".

Para activar la función de una zona de cocción: toque Se enciende.

Para desactivar la referencia: toque.

5.7 Temporizador

- Temporizador de cuenta atrás

Puede utilizar esta función para establecer la duración de una sola sesión de cocción.

Ajuste primero la temperatura para la zona de cocción y después la función.

Para seleccionar la zona de cocción: toque

varias veces hasta que parpadee el indicador de la zona de cocción que desee.

Para activar la función o cambiar el

temporizador: toque del temporizador para ajustar el tiempo (00 - 99 horas). La cuenta atrás comenzará cuando el indicador de la zona de cocción empiece a parpadear.

Para comprobar el tiempo restante: toque

para seleccionar la zona de cocción. El indicador de la zona de cocción comienza a parpadear. La pantalla muestra el tiempo restante.

Para desactivar la función: toque para seleccionar la zona de cocción y después. El tiempo restante se sigue descontando hasta llegar a 00. El indicador de la zona de cocción desaparece.

i

Al acabarse la cuenta atrás, suena una señal y 00 parpadea. Se apaga la zona de cocción.

Para detener la señal acústica: toque

Avisador

Puede usar esta función cuando la placa está activada y las zonas de cocción no funcionan. La pantalla de temperatura muestra

Para activar la función: toque ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♀ ♪ del temporizador para ajustar el tiempo. Al acabarse el tiempo, suena una señal y 00 parpadea.

Para detener la señal acústica: toque

Para desactivar la función: toque y después . El tiempo restante se sigue descontando hasta llegar a 00.

i

La función no afecta al funcionamiento de las zonas de cocción.

5.8 Pausa

Esta función ajusta todas las zonas de cocción en funcionamiento al nivel de temperatura más bajo.

Mientras la función está activa, todos los demás símbolos del panel de control están bloqueados.

La función no detiene las funciones del temporizador.

1. Para activar la función: pulse. se enciende. El ajuste de nivel de calor baja a 1.
2. Para desactivar la función: pulse . Aparece el ajuste de temperatura anterior.

5.9 Bloqueo

Se puede bloquear el panel de control mientras funcionan las zonas de cocción. Evita el cambio accidental del nivel de temperatura.

Ajuste en primer lugar el nivel de calor que desee.

Para activar la función: toque se enciende durante 4 segundos. El temporizador se mantiene activo.

Para desactivar la función: toque Se enciende el ajuste de calor anterior.

La función también se desactiva cuando se apaga la placa.

5.10 Dispositivo de seguridad para niños

Para activar la función: encienda la placa de cocción con ① No ajuste ningún nivel de calor. Pulse durante 4 segundos. se enciende. Apague la placa de cocción con ① .

Para desactivar la función: encienda la placa de cocción con No ajuste ningún nivel de calor. Toque durante 4 segundos. se enciende. Apague la placa de cocción con

Para anular la función solo durante el tiempo de cocción: encienda la placa de cocción con se enciende. Toque durante 4 segundos. Ajuste la temperatura antes de que transcurran 10 segundos. Puede utilizar la placa de cocción. Cuando apague la placa de cocción con la función vuelve a activarse.

5.11 OffSound Control (Desactivación y activación de los sonidos)

Apague la placa de cocción. Toque ① durante 3 segundos. La pantalla se enciende y se apaga. Toque durante 3 segundos.

o o se enciende. Toque en la zona delantera izquierda para seleccionar una de las siguientes opciones:

• el sonido se desactiva
• se activa

Para confirmar su selección, espere hasta que la placa de cocción se desactive automáticamente.

Cuando esta función se ajusta, solo se oye el sonido cuando:

se toca ① - el avisador baja - el temporizador de cuenta atrás baja - se coloca algo en el panel de control.

5.12 Gestión de energía

Si hay activas varias zonas y la potencia consumida supera el límite de suministro

eléctrico, esta función dividirá la potencia disponible entre todas las zonas de cocción (conectadas a la misma fase). La placa controlará los ajustes de calor para proteger los fusibles de la instalación doméstica.

• Si la placa alcanza el límite máximo de potencia disponible (consulte la placa de características), la potencia de las zonas de cocción se reduce automáticamente.
• El ajuste de temperatura de la zona de cocción seleccionada siempre se prioriza. La potencia restante se divide entre las zonas de cocción previamente activadas en orden inverso de selección.
• La pantalla de ajuste de calor de las zonas reducidas cambia entre el ajuste de calor seleccionado inicialmente y el ajuste de calor reducido.
• Espere a que la pantalla deje de parpadear o reduzca el ajuste de calor de la zona de cocción seleccionada. Las zonas de cocción siguen funcionando con el ajuste de calor reducido. Si fuera necesario, cambie manualmente los ajustes de temperatura de las zonas de cocción.

6. CONSEJOS

¡ADVERTENCIA!

Consulte los capítulos sobre seguridad.

6.1 Utensilios de casa

En las zonas de cocción por inducción, un campo electromagnético fuerte genera calor muy rápidamente en los utensilios de cocina.

Utilice las zonas de cocción por inducción con los utensilios de cocina adecuados.

• La base de los recipientes debe ser lo más gruesa y plana posible.
• Asegúrese de que las bases de los utensilios estén limpias y secas antes de colocarlas sobre la placa de cocción.
• Para evitar arañazos, no deslice ni frote la olla sobre el vidrio de cerámica.

• Correcto: hierro fundido, acero, acero esmaltado y acero inoxidable con bases formadas por varias capas (indicados por el fabricante como aptos para inducción).
• Incorrecto: aluminio, cobre, latón, cristal, cerámica, porcelana.

El utensilio de cocina es adecuado para cocinar con inducción si:

• El agua hierve muy rápidamente en una zona con el ajuste de calor máximo.
• Un imán se coloca en la base del utensilio de cocina.

Las zonas de cocción por inducción se adaptan automáticamente al tamaño de la base de los utensilios de cocina.

• La eficacia de la zona de cocción depende del diámetro del utensilio. Un utensilio de cocina con un diámetro inferior al mínimo solo recibe una parte de la potencia generada por la zona de cocción.
• Por razones de seguridad y para obtener resultados de cocción óptimos, no utilice utensilios de cocina más grandes que los indicados en la "Especificación de las zonas de cocción". Evite mantener los utensilios de cocina cerca del panel de control durante la sesión de cocción. Esto puede afectar al funcionamiento del panel de control o activar accidentalmente las funciones de la placa.

Consulta "Datos técnicos"

6.2 Ruidos durante la utilización

Es posible que escuche los ruidos siguientes:

• crujido: el utensilio de comida está fabricado con distintos tipos de materiales (construcción por capas).
• silbido: está utilizando una zona de cocción con muy elevado nivel de

potencia y con utensilios de cocina cuya base está hecha de distintos materiales (construcción por capas).

• zumbido: el nivel de calor normal es alto.
• chasquido: se produce una conmutación eléctrica.
• siseo, zumbido: el ventilador está en funcionamiento.

Estos ruidos son normales y no indican fallo alguno.

6.3 Ejemplos de aplicaciones de cocina

La relación entre el ajuste de temperatura y el consumo de potencia de la zona de cocción no es lineal. Cuando se aumenta el ajuste de temperatura, no es proporcional al aumento del consumo de potencia. Significa que una zona de cocción con el ajuste de temperatura medio usa menos de la mitad de su potencia.

Los datos de la tabla son valores orientativos.

Ajuste de temperatura	Usar para: Tiempo (min)	Consejos
-1	Mantener calientes los alimentos. según sea必須o	Tapar los utensilios de comida.
1 - 2 Salsa holandesa, fundir: mantequilla, chocolate o gelatina.	5 - 25 Mezcla de vez en cuando.
2 Solidificar: tortillas esponjosas, huevos al Plato.	10 - 40 Cocina el Plato con una tapa.
2 - 3 Arroces y platos cocinados con leche, calendar comida preparadas.	25 - 50 Añadir al menos el doble de láquido que de arroz; los platos lácteos deben removerse a media coccción.
3 - 4 Verduras al vapor, pescado, carne. 20 - 45 Añada unares cucucharadas de agua. Compruebe la calidad de agua durante el proceso.
4 - 5 Patatas al vapor y otheras verduras. 20 - 60 Cubra el fondo del utensilio con 1-2 cm de agua. Compruebe la calidad de agua durante el proceso. Manten-ga la taps en el utensilio.
4 - 5 Cocinar grandes cantidades de alimentitos, estofados y sopas.	60 - 150 Hasta 3 lde láquido más ingredientes.
6 - 7 Fritura ligera: escalopes, cordon bleu de ternera, chuletas, hamburguesas, salchichas, higado, rebozados, huevos, tortitas, rosquillas.	según sea necessario	Dele la vuelta cuando sea Neededo.
7 - 8 Fritura fuerte: hash browns, filetes de lomo, bistecs.	5 - 15 Dele la vuelta cuando sea Neededo.
9 Hervir agua, cocer pasta, dorar carne (gulash, asado), patatas fritas.
Hervir grandes cantidades de agua. PowerBoost está activado.

7. MANTENIMIENTO Y LIMPIEZA

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

7.1 Información general

• Limpie la placa después de cada uso.
• Utilice siempre recipientes cuya base esté limpia.
• Los arañazos o las marcas oscuras en la superficie no afectan al funcionamiento de la placa.
• Utilice un limpiador especial para la superficie de la placa.
• Utilice un rascador especial para el cristal.

7.2 Limpieza de la placa de cocción

• Retirar inmediatamente: plástico derretido, película de plástico, sal, azúcar

y alimentos con azúcar; de lo contrario, la suciedad puede dañar la placa. Tenga cuidado para evitar arañazos. Utilice un rascador especial sobre la superficie del cristal formando un ángulo agudo y arrastre la hoja para eliminar la suciedad.

• Retirar cuando la placa esté lo suficientemente fría: marcas de cal, marcas de agua, manchas de grasa o decoloración metálica brillante. Limpie la placa de cocción con un paño suave humedecido con agua y detergente no abrasivo. Después de limpiar, seque la placa de cocción con un paño suave.
• Eliminar la decoloración metálica brillante: usar una solución de agua con vinagre y limpiar la superficie de vidrio con un paño.

8. SOLUCIÓN DE PROBLEMAS

¡ADVERTENCIA!

Consulte los capítulos sobre seguridad.

8.1 Qué hacer si...

Problema Posible causa Solución

La placà no se enciende o nofunciona.	La placà no está connectada a un su-ministro electrico o está mal connectada.	Compruebe si la placà se ha connectado correctamente a la red electrica.
Problema Posible causa Solución
Ha saltado el fusible. Asegúrese de que el fusible es la cau-	sa del fallo de funcionaimiento. Si el fu-sible se vale repetidamente, consultea un electricistariallicado.
No ha ajustado la temperatura antes de que transcurran 10 segundos.	Vuelva a encender la placayajuste el nivel de calor en menos de 10 segun-dos.
Ha pulsado 2 o más sensores alowitzmo tiempo.	Toque solo un sensor.
Pausa está en funcionaimiento. Consulte "Pausa".
Hay agua o grasa en el panel decontrol.	Limpie el panel de control.
Se oye un pitido constante. La conexión electrónica no es correcta. Desconnecte la placadococción de la red electrónica. Pida a un electricistaequalificado que compruebe la instalación.
Se emite una senal acústica y laplaca se apaga.See imita un senal acústicacuando la placase apaga.	Ha colocado uno o variedes sensores. Retire el objecto de los sensores.
La placase apaga. Ha colocado algo sobre el sensor①.	Retire el objecto del sensor.
Elindicador de calor residual no se enciende.	La zona no está caliente porque hafuncionado poco tiempo o el sensorestá dañado.	Si la zona ha funciona el tiempo su-ficiente como para estar caliente, consulte con el centro de servicios autorizado.
El valor de la potencia varia entre dos niveles.	Gestión de energia está en funcio-namento.	Consulte "Uso diario".
Elpanel de control está caliente al tacto.	El utensilio de comida es demasiadogrande o está colocado demasiadocerca del panel de control.	Cologne los utensilios de comida gran-des en las zonas trerasas si es posi-ble.
No hay ningún sonido al pulsarlos senseores del panel.	Los sonidos están desactivados. Active los sonidos. Consulte "Uso dia-rio".
Lse enciende.	Dispositivo de sécurité para niños o Bloqueo está en funcionaimiento.	Consulte "Uso diario".
Fse enciende.	No hay ningún utensilio de comida sobre la zona.	Ponga un recipientete sobre la zona.
El utensilio de comida no cubre lasmarcas de zona.	Asegúrate de que los utensilios de cocina cubren Completely las mar-cas de zona.
El utensilio de comida no es adeca-do.	Utiliza utensilios de comida adecuadaspara placas de inducción. Consulte"Consejos".
Eldiámetro de la base del utensiliode comida es demasiado muyapeno para la zona.	Utilice el utensilio de comida con las dimensiones adecuadas. Consulte "Da-tos tíncicos".

Problema Posible causa Solución

E y un número se encienden.

Se ha producido un error en la placa.

Apague la placa y vuelva a encenderla después de 30 segundos. Si vuelve a

aparecer E, desconecte la placa de cocción de la red eléctrica. Espere 30 segundos antes de volver a conectarla. Si el problema continúa, póngase en contacto con el Centro de servicio técnico.

8.2 Si no encuentra una solución...

Si no logra subsanar el problema, póngase en contacto con su distribuidor o un centro de servicios técnico. Facilite los datos de la placa de características. Indique también el número de tres dígitos de la vitrocerámica (se encuentra en la esquina de la superficie del cristal) y aparece un mensaje de error.

Asegúrese de que manipula la placa correctamente. De lo contrario, el técnico de servicio o el distribuidor facturarán la reparación efectuada, incluso durante el periodo de garantía. La información sobre el periodo de garantía y los centros de servicio autorizados figuran en el folleto de garantía.

9. DATOS TÉCNICOS

9.1 Placa de datos técnicos

Modelo ZITN323K Número de producto (PNC) 949 492 565 00

Tipo 61A20AA 220-240V, 50/60Hz

Inducción 3.65 kW Fabricado en: Rumania

N.º serie: 3.65 kW

ZANUSSI

9.2 Especificaciones de la zona de cocción

Zona de cocción Potencia nominal (ajuste de calor máx.) [W]

PowerBoost [W]

Duración máxima de PowerBoost [min]

Diámetro del utensilio de cocina [mm]

Parte delantera central 2300 3600 10 180-210

Parte trasera central 1400 2500 4 125-145

La potencia de las zonas de cocción puede variar ligeramente de los datos de la tabla. Cambia con el material y las medidas del utensilio.

Para obtener líneas de cocción óptimas, utilice recipientes de diámetro inferior al indicado en la tabla.

10. EFICACIA ENERGÉTICA

10.1 Información del producto

Identificacion del modelo ZITN323K
Tipo de placa Placa empotrada
Número de zonas de coccción 2
Tecnología de calentimiento Inducción
Diámetro de las zonas de coccción circulares (Ø) Parte del. central Parte tras. central	21.0 cm 14.5 cm
Consumo energetico por zona de coccción (EC elec- tric cooking)	Parte del. central Parte tras. central	188.9 Wh/kg 180.8 Wh/kg
Consumo energetico de la placa (EC electric hob) 184.9 Wh/kg

IEC / EN 60350-2 - Aparatos electrodomésticos de cocción - Parte 2: Placas: Métodos de medición del rendimiento

10.2 Ahorro de energía

Puede ahorrar energía durante la cocción diaria si sigue los siguientes consejos.

• Cuando caliente agua, use solo la cantidad que necesite.
• Si es posible, coloque siempre las tapas en los utensilios de cocina.
• Coloque los utensilios de cocina directamente en el centro de la zona de cocción.
• Utilice el calor residual para mantener la comida caliente o para descongelarla.

11. ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo. Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No

deseche los aparatos marcados con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.

---

---
