ZITN323K - Fogão ZANUSSI - Manual de utilização gratuito

Tipo de produto	Placa de indução embutível
Marca	Zanussi
Modelo	ZITN323K
Número de zonas de cozedura	2
Tecnologia de aquecimento	Indução
Alimentação elétrica	220-240 V, 50/60 Hz
Potência total	3.65 kW
Zona frontal central - potência nominal / PowerBoost / duração máxima PowerBoost / diâmetro da panela	2300 W / 3600 W / 10 min / 180-210 mm
Zona traseira central - potência nominal / PowerBoost / duração máxima PowerBoost / diâmetro da panela	1400 W / 2500 W / 4 min / 125-145 mm
Funções	PowerBoost, Pausa, Bloqueio/Tecla segurança infantil, Temporizador ampulheta e minuto, Desligamento automático, Gestão de energia, OptiHeat Control (indicador de calor residual a 3 níveis)
Painel de controlo	Teclas sensíveis
Tipo de bloqueio	Dispositivo de segurança infantil e Teclas Bloqueio
Indicador de calor residual	OptiHeat Control (3 níveis: continuação da cozedura, manutenção ao quente, calor residual)
Cabo de alimentação	H03V2V2-F ou H05BB-F (temperatura máxima 90 °C)
Dimensões da zona de cozedura (diâmetro)	Frontal central: 21 cm; Traseiro central: 14.5 cm
Consumo de energia por zona	Frontal central: 188.9 Wh/kg; Traseiro central: 180.8 Wh/kg
Consumo de energia da placa	184.9 Wh/kg
Limpeza	Limpador específico para vitrocerâmica, raspador especial para sujidades persistentes, água e vinagre para descolorações metálicas
Segurança	Desligamento automático, deteção de recipiente, bloqueio, proteção contra choques, segurança infantil
Reparabilidade	Peças de reposição originais disponíveis; lâmpada(s) não destinada(s) a iluminação doméstica
Informações gerais	Fabricado na Roménia; Número de série na placa de características na parte inferior do aparelho; Manual de instruções disponível para download

Perguntas frequentes - ZITN323K ZANUSSI

Como ligar e desligar a placa de cozedura?

Para ligar ou desligar a placa de cozedura, pressione a tecla ① (ligar/desligar) durante 1 segundo.

Como ativar a função PowerBoost?

Selecione primeiro a zona de cozedura desejada, depois pressione a tecla P. O indicador P acende. A função dura um tempo limitado (10 min para a zona frontal, 4 min para a zona traseira). Para desativar, pressione novamente P ou ajuste o nível de cozedura.

Como utilizar a função Pausa?

Pressione a tecla || (Pausa). Todas as zonas de cozedura ativadas passam para o nível mais baixo (exibição u). Os outros comandos são bloqueados. Para retomar, pressione novamente ||; os níveis anteriores são restabelecidos.

Como ativar o bloqueio infantil?

Ligue a placa com ① sem definir um nível de cozedura. Pressione a tecla ® durante 4 segundos. O símbolo L acende. Desligue a placa. Para desativar, repita a operação.

O que significa o indicador de calor residual?

Após a utilização, o indicador OptiHeat Control exibe três níveis: cozedura contínua (zona ainda muito quente), manutenção ao quente, calor residual. Não toque na zona enquanto o indicador estiver aceso.

O que fazer se um código de erro 'E' seguido de um número for exibido?

Desligue a placa de cozedura e desconecte-a da corrente durante 30 segundos. Volte a conectá-la e ligue-a novamente. Se o erro persistir, contacte o serviço pós-venda autorizado anotando o código de erro e o número de série.

Como limpar a placa de cozedura?

Utilize um limpador específico para vitrocerâmica. Para sujidades incrustadas (açúcar, plástico derretido), utilize um raspador especial. Para vestígios de calcário ou descolorações metálicas, aplique uma mistura de água e vinagre, depois limpe com um pano macio.

Que tipos de panelas usar numa placa de indução?

As panelas devem ser de ferro fundido, aço, aço esmaltado ou aço inoxidável com fundo ferromagnético. Verifique se um íman adere ao fundo. Evite alumínio, cobre, vidro ou cerâmica.

Porque é que a placa de cozedura desliga automaticamente?

O desligamento automático é acionado se: todas as zonas estiverem desligadas, não definir o nível de cozedura em 10 segundos, um objeto permanecer no painel de controlo por mais de 10 segundos, a placa sobreaquecer, ou o recipiente não for adequado. Consulte a tabela de durações de desligamento automático no manual.

Como poupar energia com esta placa de cozedura?

Use panelas com tampa, ferva apenas a quantidade de água necessária, coloque os recipientes ao centro das zonas de cozedura e aproveite o calor residual para terminar a cozedura ou manter ao quente.

MANUAL DE UTILIZADOR ZITN323K ZANUSSI

PT Manual de instruções | Placa 88

5.1 Ativação e desativação

5.10 Dispositivo de segurança para crianças

Esta função evita que a placa seja utilizada acidentalmente.

5.11 OffSound Control (Desativação e ativação dos sons)

7.1 Informação geral

10.1 Informação do produto

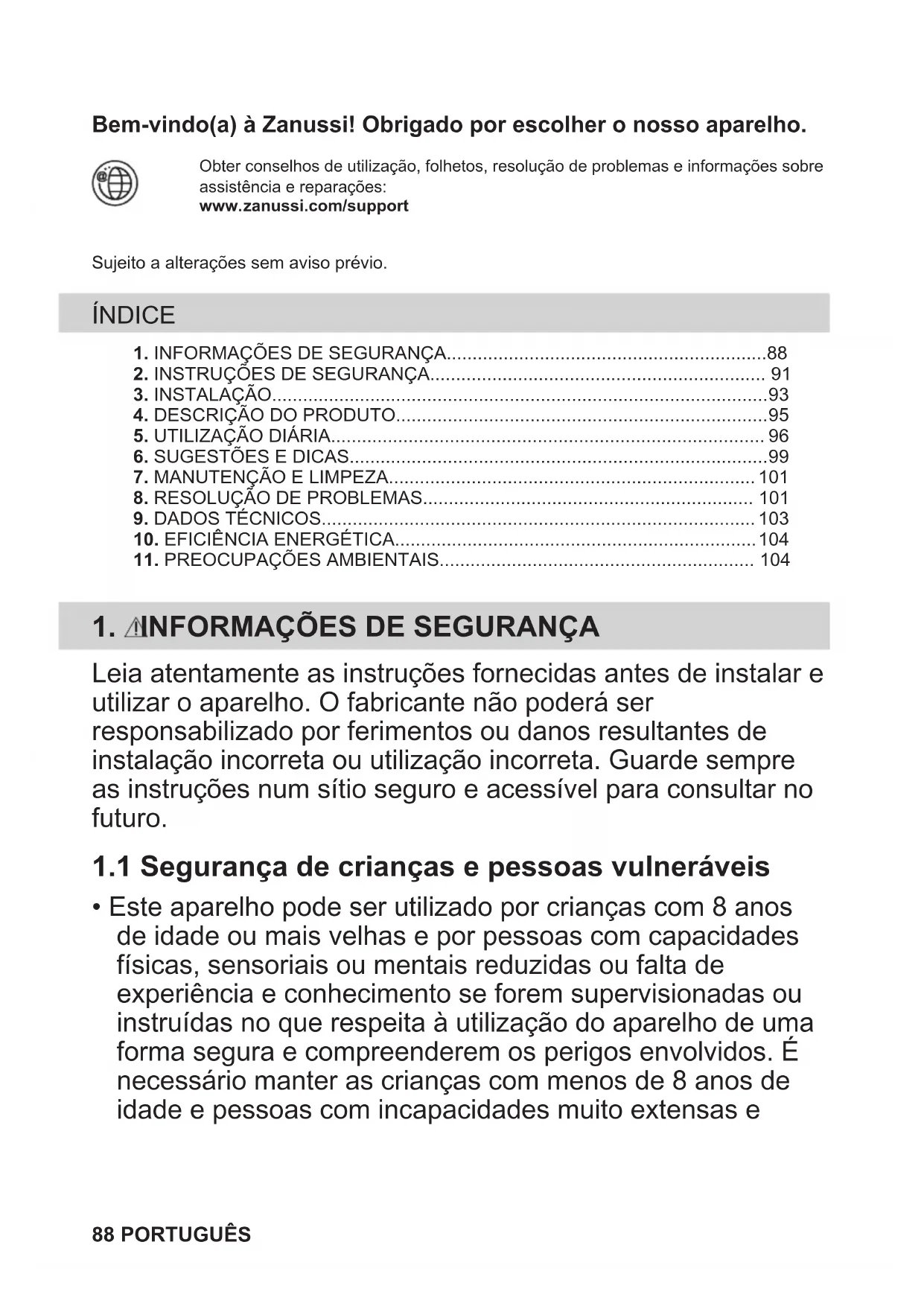

Bem-vindo(a) à Zanussi! Obrigado por escolher o nosso aparelho.

Obter conselhos de utilização, folhetos, resolução de problemas e informações sobre assistência e reparações: www.zanussi.com/support

Sujeito a alterações sem aviso prévio.

ÍNDICE

1. INFORMAÇÕES DE SEGURANÇA 88
2. INSTRUÇÕES DE SEGURANÇA 91
3. INSTALAÇÃO 93 4. DESCRIÇÃO DO PRODUTO 95
4. UTILIZAÇÃO DIÁRIA 96 6. SUGESTÕES E DICAS 99
5. MANUTENÇÃO E LIMPEZA 101
6. RESOLUÇÃO DE PROBLEMAS 101 9. DADOS TÉCNICOS 103
7. EFICIÊNCIA ENERGÉTICA 104 11. PRECAUÇÕES AMBIENTAIS 104

1. INFORMAÇÕES DE SEGURANÇA

Leia atentamente as instruções fornecidas antes de instalar e utilizar o aparelho. O fabricante não pode ser responsabilizado por ferimentos ou danos resultantes de instalação incorreta ou utilização incorreta. Guarde sempre as instruções num sítio seguro e acessível para consultar no futuro.

1.1 Segurança de crianças e pessoas vulneráveis

• Este aparelho pode ser utilizado por crianças com 8 anos de idade ou mais velhas e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento se forem supervisionadas ou instruídas no que respeita à utilização do aparelho de uma forma segura e compreenderem os perigos envolvidos. É necessário manter as crianças com menos de 8 anos de idade e pessoas com incapacidades muito extensas e

complexas afastadas do aparelho, a menos que sejam constantemente vigiadas.

• As crianças devem ser vigiadas para garantir que não brincam com o aparelho.
• Mantenha todos os materiais de embalagem fora do alcance das crianças e elimine-os de forma apropriada.
• AVISO: O forno e as partes acessíveis ficam quentes durante a utilização. Mantenha as crianças e os animais domésticos afastados do aparelho quando estiver a ser utilizado e durante o arrefecimento.
• Se o aparelho tiver um dispositivo de segurança para crianças, recomendamos que o ative.
• A limpeza e a manutenção diária do aparelho não devem ser efetuadas por crianças sem supervisão.

1.2 Segurança geral

• Este aparelho destina-se apenas a ser utilizado para cozinhar.
• Este aparelho foi concebido exclusivamente para utilização doméstica em ambiente interior.
• Este aparelho pode ser utilizado em escritórios, quartos de hóspedes de hotéis, quartos de hóspedes de pousadas, casas de hóspedes de turismo rural e outros alojamentos semelhantes, onde tal utilização não exceda os níveis de utilização doméstica (médios).
• AVISO: O forno e as partes acessíveis ficam quentes durante a utilização. Deve ter cuidado para não tocar nas resistências de aquecimento.
• AVISO: Deixar cozinhados com gorduras ou óleos num aparelho sem vigilância pode ser perigoso e resultar em incêndio.
• O fumo é uma indicação de sobreaquecimento. Nunca utilize água para extinguir um incêndio ao cozinhar. Desligue o aparelho e cubra as chamas com, por exemplo, um cobertor contra incêndios ou uma tampa.
• AVISO: O aparelho não pode ser alimentado através de um dispositivo de comutação externo, como um temporizador, nem pode ser ligado a um circuito que é ligado e desligado regularmente pelo fornecedor de eletricidade.
• CUIDADO: O processo de cozedura tem de ser supervisionado. Um processo de cozedura de curta duração tem de ser supervisionado continuamente.
• AVISO: Perigo de incêndio: Não coloque objetos sobre as zonas de aquecimento.
• Os objetos metálicos como facas, garfos, colheres e tampas de tacho não devem ser colocados na superfície da placa porque podem ficar quentes.
• Não use o aparelho antes de instalá-lo na estrutura embutida.
• Não utilize um aparelho de limpeza a vapor para limpar o aparelho.
• Após a utilização, desligue a placa no respetivo comando e não confie apenas no detetor de recipientes.
• Se a superfície de vitrocerâmica/vidro apresentar alguma fenda, desative o aparelho e desligue a ficha da tomada elétrica. Se o aparelho estiver ligado à rede elétrica diretamente numa caixa de derivação, desligue o disjuntor no quadro elétrico para desligar o aparelho da alimentação elétrica. Em todo o caso, contacte o Centro de Assistência Técnica Autorizado.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, por um Centro de Assistência Técnica Autorizado ou por uma pessoa igualmente qualificada, para evitar perigos.
• AVISO: Utilize apenas proteções de placas que tenham sido concebidas pelo fabricante do aparelho de cozinha ou recomendadas pelo fabricante do aparelho nas instruções de utilização, bem como as proteções de placas já incorporadas no aparelho caso existam. A utilização de proteções impróprias pode causar acidentes.

2. INSTRUÇÕES DE SEGURANÇA

2.1 Instalação

AVISO!

A instalação deste aparelho tem de ser efetuada por uma pessoa qualificada.

AVISO!

Risco de ferimentos ou danos no aparelho.

• Retire a embalagem toda.
• Não instale nem utilize o aparelho se estiver danificado.
• Siga as instruções de instalação fornecidas com o aparelho.
• Respeite as distâncias mínimas relativamente a outros aparelhos e unidades.
• Tenha sempre cuidado quando deslocar o aparelho porque ele é pesado. Utilize sempre luvas de proteção e calçado fechado.
• Vede as superfícies cortadas do armário com um vedante para impedir que a humidade cause dilatações. Proteja a parte inferior do aparelho contra o vapor e a humidade.
• Não instale o aparelho perto de uma porta ou por baixo de uma janela. Tal evita que a abertura de portas ou janelas faça cair algum tacho quente do aparelho.
• Os aparelhos possuem ventoinhas de arrefecimento na parte inferior.
• Se o aparelho for instalado por cima de uma gaveta:
• Não guarde folhas de papel ou objetos soltos que possam ser sugados, porque pode danificar as ventoinhas de arrefecimento ou reduzir a eficiência do sistema de arrefecimento.
• Mantenha uma distância mínima de 2 cm entre a parte inferior do aparelho e os objetos que foram guardados na gaveta.
• Retire quaisquer painéis separadores instalados no armário abaixo do aparelho.

2.2 Ligação elétrica

AVISO!

Risco de incêndio e choque elétrico.

• Todas as ligações elétricas devem ser efetuadas por um eletricista qualificado.
• O aparelho tem de estar ligado à terra.
• Antes de efetuar qualquer operação de manutenção, certifique-se de que o aparelho está desligado da corrente elétrica.
• Certifique-se de que os parâmetros indicados na placa de características são compatíveis com as características da alimentação elétrica.
• Certifique-se de que o aparelho está instalado corretamente. Ligações de cabo de alimentação e ficha (se aplicável) soltas ou incorretas podem provocar o aquecimento excessivo dos terminais.
• Utilize o cabo de alimentação correto.
• Não permita que o cabo de alimentação se enrole.
• Certifique-se de que está instalada uma proteção contra choques.
• Utilize o grampo de alívio de tensão no cabo.
• Não permita que o cabo e a ficha de alimentação (se aplicável) entrem em contacto com partes quentes do aparelho ou com algo tacho quente quando ligar o aparelho a uma tomada.
• Não utilize adaptadores de tomadas duplas ou triplas, nem cabos de extensão.
• Certifique-se de que não danifica a ficha de alimentação (se aplicável) ou o cabo de alimentação. Contacte o meu Centro de Assistência Técnica Autorizado ou um eletricista para substituir o cabo de alimentação se estiver danificado.
• As proteções contra choques elétricos das peças isoladas e não isoladas devem estar fixas de modo a não poderem ser retiradas sem ferramentas.
• Ligue a ficha à tomada elétrica apenas no final da instalação. Certifique-se de que a ficha fica acessível após a instalação.
• Se a tomada elétrica estiver solta, não ligue a ficha.
• Não puxe o cabo de alimentação para desligar o aparelho. Puxe sempre a ficha. Disjuntores de proteção, fusíveis (os fusíveis de rosca devem ser retirados do suporte), diferenciais e contactores.
• A instalação elétrica deve possuir um dispositivo de isolamento que lhe permita desligar o aparelho da corrente elétrica em todos os polos. O dispositivo de isolamento deve ter uma abertura de contato com uma largura mínima de 3 mm.

2.3 Utilização

AVISO!

Risco de ferimentos, queimaduras e choque elétrico.

• Não altere as especificações deste aparelho.
• Retire todas as embalagens, rotulagens e proteções (se aplicável) antes da primeira utilização.
• Certifique-se de que as aberturas de ventilação não ficam obstruídas.
• Não deixe o aparelho sem vigilância durante o funcionamento.
• Desligue a zona de cozedura antes de cada utilização.
• Não coloque talheres ou tampas de caçarolas nas zonas de cozedura. Podem ficar quentes.
• Não utilize o aparelho com as mãos molhadas ou quando ele estiver em contato com água.
• Não utilize o aparelho como superfície de trabalho ou armazenamento.
• Se a superfície do aparelho estiver rachada, desligue-o imediatamente da corrente elétrica. Isto evita choque elétrico.
• Os utilizadores portadores de pacemaker devem manter-se a mais de 30 cm de distância das zonas de indução quando o aparelho estiver a funcionar.
• Quando colocar alimentos em óleo quente, pode salpicar.
• Não utilize folha de alumínio ou outros materiais entre a superfície de cozedura e o tacho, salvo indicação em contrário do fabricante deste aparelho.
• Utilize apenas acessórios recomendados pelo fabricante para este aparelho.

AVISO!

Risco de incêndio e explosão.

• As gorduras e os óleos podem libertar vapores inflamáveis quando aquecidos. Mantenha as chamas e os objetos quentes afastados das gorduras e dos óleos quando cozinhar com eles.
• Os vapores que o óleo muito quente liberta podem causar combustão espontânea.
• O óleo usado, que pode conter restos de alimentos, pode causar incêndio a uma temperatura inferior à do óleo utilizado pela primeira vez.
• Não coloque produtos inflamáveis, nem objetos molhados com produtos inflamáveis, no interior, perto ou em cima do aparelho.

AVISO!

Risco de danos no aparelho.

• Não deixe tachos quentes sobre o painel de comandos.
• Não coloque uma tampa de panela quente na superfície de vidro da placa.
• Não deixe que os tachos fervam até ficarem sem água.
• Tenha cuidado para não permitir que algum objeto ou tacho caia sobre o aparelho. A superfície pode ficar danificada.
• Não ative as zonas de cozedura com tachos vazios ou sem tacho.
• Os tachos de ferro fundido ou que tenham a base danificada podem riscar o vidro/cerâmica. Levante sempre esses objetos quando precisar de os deslocar sobre a placa.

• Limpe o aparelho com regularidade para evitar que o material da superfície se deteriore.
• Antes de limpar o aparelho, desligue-o e deixe-o arrefecer.
• Não utilize jatos de água ou vapor para limpar o aparelho.
• Limpe o aparelho com um pano macio e húmido. Utilize apenas detergentes neutros. Não utilize produtos abrasivos, esfregões abrasivos, solventes ou objetos metálicos, salvo indicação em contrário.

2.5 Assistência Técnica

• Contacte o Centro de Assistência Técnica Autorizado se for necessário reparar o aparelho. Utilize apenas peças sobressalentes originais.
• Relativamente à(s) lâmpada(s) no interior deste produto e às lâmpadas sobressalentes vendidas separadamente: Estas lâmpadas destinam-se a suportar condições físicas extremas em eletrodomésticos, tais como temperatura, vibração, humidade, ou destinam-se a

sinalizar informação relativamente ao estado operacional do aparelho. Não se destinam a ser utilizadas em outras aplicações e não se adequam à iluminação de espaços domésticos.

2.6 Eliminação

AVISO!

Risco de ferimentos ou asfixia.

• Contacte a sua autoridade local para saber como descartar o aparelho corretamente.
• Desligue o aparelho da alimentação elétrica.
• Corte o cabo de alimentação elétrica do aparelho e elimine-o.

3. INSTALAÇÃO

AVISO!

Consulte os capítulos relativos à segurança.

3.1 Antes da instalação

Antes de instalar a placa, anote aqui as seguintes informações que pode ver na placa de características. A placa de características encontra-se na parte inferior da placa.

Número de série

3.2 Placas encastradas

Utilize as placas de encastrar apenas após a sua montagem em móveis de encastre ou superfícies de trabalho que cumpram as normas aplicáveis.

3.3 Fixação do vedante

Instalação sobre um balcão

1. Limpe a bancada à volta da área cortada.
2. Cole a tira vedante fornecida (2 x 6 mm) na parte inferior da placa, ao longo da extremidade exterior da vitrocerâmica. Não a estique. Faça com que as extremidades da tira vedante fiquem no meio de um dos lados da placa.
3. Acrescente alguns milímetros ao comprimento quando cortar a tira vedante.
4. Junte as duas extremidades da tira vedante.

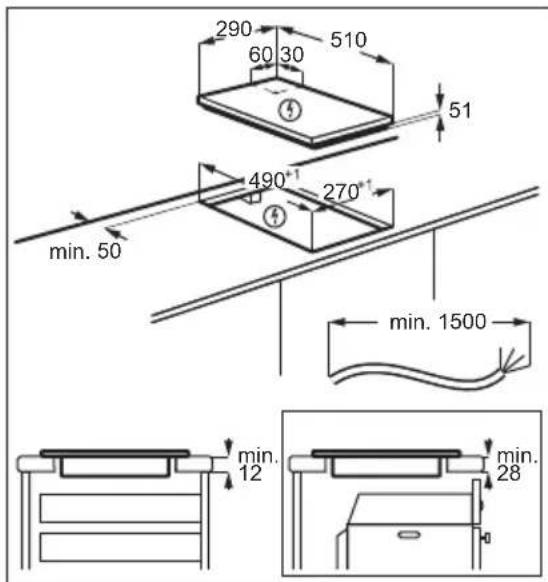

3.4 Montagem

Se instalar a placa debaixo de um exaustor, consulte as instruções de instalação do exaustor, para saber qual é a distância mínima entre os aparelhos.

Se o aparelho estiver instalado acima de uma gaveta, a ventilação da placa pode aquecer os artigos guardados na gaveta durante o processo de cozedura.

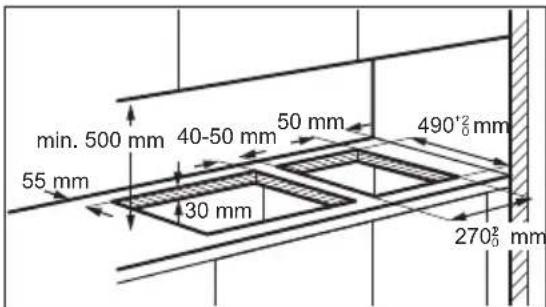

3.5 Instalação de mais de uma placa

3.6 Cabo de ligação

A placa é fornecida com um cabo de ligação.

• Para substituir o cabo de alimentação, se estiver danificado, utilize o cabo: H03V2V2-F ou H05BB-F que suporte uma temperatura de 90 °C ou superior. Contacte um Centro de Assistência Técnica Autorizada. O cabo de ligação deve ser substituído por um eletricista qualificado.

4. DESCRIÇÃO DO PRODUTO

4.1 Disposição da superfície de confeção

1 Zona de cozedura de indução 2 Painel de comandos

4.2 Disposição do painel de comandos

Utilize os campos do sensor para controlar o aparelho. Os visores, indicadores e sons indicam as funções que estão em funcionamento.

	Campo do sensor	Função Comenteiro
1	①	Ligado / Off Para fazer e desactivar a plac.
2	②	Bloquear / Dispositivo de se-gurança para crianças	Para bloquear/desbloquear o pailé de comandos.
3	||	Pausa Para fazer e desactivar a função.
4	- Indicador do grau de cozedu-ra		Para指示or o grau de cozedura.
5	- Indicadores do temporizador das zonas de cozedura		Apresenta a zona de cozedura para a qual está definido um tempo.
6	- Visor do temporizador Para指示or o tempo em minutos.
7	①	- Para selecciónar a zona de cozedura.
	Campo do sensor	Função Comenteário
8	+/-	- ParaLER ou diminuir o tempo.
9	+/-	- Para selecionar o grau de cozedura.
10	P	PowerBoost Para activar a funcao.

Visor Do ciclo
0	A zona de confecção está desativada.
1-9	A zona de confecção está"Ativada."
u	Pausa ativo.
P	PowerBoost ativo.
E+dígito	Existe uma anomalia.
/7	OptiHeat Control (Indicador de calor residual de 3 níveis):continue a cozinho/manterquece/color residual.
L	Bloquear / Dispositivo de segurança para crianças funciona.
F	O tacho não é adequado, é demasiado muito ou não há tacho na zona de confecção.
-	Desligar automatístico ativo.

5. UTILIZAÇÃO DIÁRIA

AVISO!

Consulte os capítulos relativos à segurança.

5.1 Ativar e desativar

Toque em durante 1 segundo para ativar ou desativar a placa.

5.2 Desligar automático

A função desativa automaticamente a placa nas seguintes situações:

• Quando todas as zonas de cozedura estão desativadas,
• quando, após a ativação da placa, não é definido qualquer grau de cozedura,
• Quando ocorrer um derrame ou quando for colocado algum objeto sobre o painel de comandos durante mais de 10 segundos (tacho, pano, etc.). É emitido um sinal sonoro e a placa desativa-se. Retire o objeto ou limpe o painel de comandos.
• Quando a placa ficar demasiado quente (por exemplo, quando uma panela ferve até ficar sem água). Permita que a zona de cozedura arrefeça antes de utilizar novamente a placa.
• Quando utiliza tachos incorretos. O símbolo acende-se na zona de

cozedura é automaticamente desativada antes de 2 horas.

• Quando não desativa uma zona de cozedura nem altera o grau de cozedura.

Após algum tempo, a indicação acende-se e a placa desativa-se.

Relação entre o grau de cozedura e o tempo ao fim do qual a placa se desativa:

Grau de confeção A placa desativa-se às vezes.

1-2

6 horas

3-4 5 horas

5 4 horas

6-9 1.5 horas

Coloque o tacho centrado na cruz ou no quadrado da superfície em que vai cozinhar. Cubra totalmente a cruz ou o quadrado. As zonas de cozedura de indução adaptam-se automaticamente à dimensão da base do tacho. Pode cozinhar com um tacho grande sobre as zonas de cozedura.

5.4 Grau de cozedura

Toque em para ativar o grau de cozedura. Toque em para diminuir o grau de cozedura. Toque em -- simultaneamente para desativar a zona de cozedura.

5.5 OptiHeat Control (Indicador de calor residual de 3 níveis)

AVISO!

7 Enquanto o indicador estiver aceso, existe o risco de queimaduras devido ao calor residual.

As zonas de aquecimento por indução produzem o calor necessário para cozinhar diretamente na base dos tachos. A vitrocerâmica é aquecida pelo calor do tacho.

Os indicadores acendem-se quando uma zona de cozedura está quente. Este

mostram o nível de calor residual das zonas de cozedura que está atualmente a usar:

• Continuar a cozinhar,

• Manter quente,

• Aquecimento residual.

• para as zonas de aquecimento adjacentes, mesmo que não as esteja a usar,
• quando um tacho quente é colocado numa zona de aquecimento fria,
• quando a placa está desativada mas a zona de aquecimento ainda está quente.

O indicador desaparece quando a zona de aquecimento tiver arrefecido.

5.6 PowerBoost

Esta função disponibiliza mais potência para as zonas de confeção por indução. A função pode ser ativada para uma zona de confeção por indução apenas por um curto período de tempo. Após esse tempo, a zona de confeção por indução muda automaticamente para o grau de aquecimento mais elevado.

Para ativar a função para uma zona de aquecimento: toque em P. Acende-se.

Para desativar a função: toque em ou

5.7 Temporizador

• Temporizador de contagem decrescente

Comece por selecionar o nível de aquecimento para a zona de confeção e selecione antes da função.

Para definir a zona de cozedura: toque repetidamente em ① até aparecer o indicador de uma zona de cozedura.

Para ativar a função ou mudar o tempo: toque em do temporizador para definir o tempo (00 - 99 minutos). Quando o indicador da zona de aquecimento começar a piscar, a contagem decrescente começa.

Para ver o tempo remanescente: toque em para definir a zona de cozedura. O indicador da zona de cozedura começa a piscar. O visor mostra o tempo restante.

Para desativar a função: toque em 1 para definir a zona de cozedura e, de seguida, toque em - o tempo restante é contado até 00. O indicador da zona de cozedura desaparece.

i

Quando a contagem decrescente termina, soa um sinal acústico e 00 pisca. A zona de aquecimento é desativada.

Para desligar o som: toque em

- Conta-minutos

Pode utilizar esta função quando a placa está ativa e as zonas de aquecimento estão inativas. O visor aparece na área do nível de calor.

Para ativar a função: toque em e, de seguida, toque em bu do temporizador para definir o tempo. Quando o tempo termina, soa um sinal acústico e 00 pisca.

Para desligar o som: toque em

Para desativar a função: toque em 1s, de seguida, toque em -o tempo restante e conta do paraTRS até 00.

Esta função não afeta o funcionamento das zonas de aquecimento.

5.8 Pausa

Esta função coloca todas as zonas de cozedura em funcionamento com a definição de cozedura mais baixa.

Quando a função opera, todos os outros símbolos nos painéis de comando estão bloqueados.

A função não para as funções de temporizador.

1. Para ativar a função: prima .

acende-se. A definição de cozedura é diminuída para 1.

1. Para desativar a função: prima . A definição de cozedura anterior aparece.

5.9 Bloquear

É possível bloquear o painel de comandos com zonas de confecção a funcionar. Isto impede uma alteração acidental da definição de aquecimento.

Comece por definir o grau de aquecimento.

Para ativar a função: toque em acende durante 4 segundos. O temporizador permanece ativo.

Para desativar a função: toque em. O公共场所.

Quando desativar a placa, também desativará esta função.

5.10 Dispositivo de segurança para crianças

Esta função evita o funcionamento acidental da placa.

Para ativar a função: ative a placa com ①. Não defina nenhum grau de aquecimento. Toque em durante 4 segundos. Acende. Desative a placa com ①.

Para desativar a função: ative a placa com ①. Não defina nenhum grau de aquecimento. Toque em durante 4 segundos. Acende. Desative a placa com ①.

Para desativar a função por apenas um período de confeção: ative a placa com ①.

Acende. Toque em durante 4 segundos. Defina o grau de aquecimento em menos de 10 segundos. Pode utilizar a placa. Quando desativar a placa com a função, fica novamente ativa.

5.11 OffSound Control (Desativação e ativação dos sons)

Desative a placa. Toque em durante 3 segundos. O visor acende e apaga. Toque em durante 3 segundos. Desaparece b1. Toque no da zona dianteira esquerda para selecionar o seguinte:

• - os sons ficam desativados
• - os sons ficam ativados

Para confirmar a seleção, aguarde até que a placa se desative automaticamente.

Quando a função está , pode ouvir os sons apenas quando:

· toca em ① - Conta-minutos chega ao fim - Temporizador de contagem decrescente chega ao fim - coloca algo sobre o painel de comandos.

5.12 Gestão de potência

Se várias zonas estiverem ativas e a potência consumida exceder a limitação da

alimentação elétrica, esta função divide a potência disponível entre todas as zonas de cozedura (ligadas à mesma fase). A placa controla as definições de aquecimento para proteger os fusíveis da instalação doméstica.

• Se a placa atingir o limite da potência máxima disponível (consulta a placa de classificação), a potência das zonas de cozedura será automaticamente reduzida.
• A definição de aquecimento da última zona de cozedura selecionada é sempre prioritária. A potência restante está dividida entre as zonas de cozedura anteriormente ativadas, por ordem inversa à seleção.
• A definição de aquecimento das zonas cuja potência foi reduzida alterna entre a definição de aquecimento inicialmente selecionada e a definição de aquecimento reduzido.
• Aguarde até que o visor pare de piscar ou reduza a definição de aquecimento da última zona de cozedura selecionada. As zonas de cozedura continuarão a funcionar com a definição de aquecimento reduzida. Se necessário, altere as definições de aquecimento das zonas de cozedura.

6. SUGESTÕES E DICAS

AVISO!

Consulte os capítulos relativos à segurança.

6.1 Tachos

i

Nas zonas de cozedura de indução, um campo eletromagnético forte cria calor rapidamente no tacho.

Utilize as zonas de cozedura de indução com tachos adequados.

• A base do recipiente deve ser o mais espessa e plana possível.
• Certifique-se de que os fundos estão limpos e secos antes de os colocar na superfície da placa.
• Para evitar riscos, não deslize ou esfregue o recipiente no vidro cerâmico.

Material do recipiente

• correto: ferro fundido, aço, aço esmaltado, aço inoxidável, fundo de

multicamadas (com uma marca correta de um fabricante).

• incorreto: alumínio, cobre, latão, vidro, cerâmica, porcelana.

Os tachos são adequados para uma placa de indução se:

• a água ferver muito rapidamente numa zona de cozedura definida para o nível de cozedura mais elevado.
• um íman puxa a base do tacho. Dimensões dos tachos
• As zonas de cozedura de indução adaptam-se automaticamente às dimensões da base do tacho.
• A eficiência da zona de cozedura está relacionada com o diâmetro do tacho. Um tacho que tenha um diâmetro inferior ao mínimo indicado recebe apenas uma parte da potência gerada pela zona de cozedura.
• Por motivos de segurança e resultados de cozedura ideais, não utilize um tacho maior do que o indicado nas "Especificações das zonas de cozedura". Evite colocar o tacho perto do painel de comandos durante a sessão de cozedura. Isso pode afetar o funcionamento do painel de comandos ou ativar acidentalmente as funções da placa.

Consulte os "Dados Técnicos".

6.2 Ruídos durante o funcionamento

Se ouvir:

• estalidos: o tacho é feito de diferentes materiais (construção multicamadas). assobio: está a utilizar a zona de cozedura com um nível elevado de potência e o tacho tem materiais diferentes (construção multicamadas).
• zumbido: está a utilizar um nível elevado de potência. estalidos: ocorre comutação elétrica.
• sibilar, zunir: a ventoinha está a funcionar. Os ruídos são normais e não indicam qualquer avaria.

6.3 Exemplos de aplicações de cozinha

A correção entre o grau de cozedura de uma zona e o seu consumo de potência não é linear. Quando aumenta o grau de cozedura, não é proporcional ao aumento do consumo de potência. Isto significa que uma zona de cozedura com um grau médio de cozedura consome menos de metade da sua potência máxima.

Os dados apresentados na lista servem apenas como referência.

Definições de cozedura	Utilize para: Tempo	(Smin.)	Suggestões
U-1	Manter os alimentos cozinhados quen-tes.	conforme necessário	Cologne uma tampa no tacho.
1 - 2 Molho holandês, derreter: manteiga, chocolate, gelatina.		5 - 25 Misture regularamente.
2 Solidificar: omeletas fofas, olvos cozi-dos.		10 - 40 Cozinhe com uma tampa.
2 - 3 Cozer arroz e pratos à base de leite em lume brando, aquecer referências pré-cozinhadas.		25 - 50 Adicione, no minimum,两大 partes de liquido para uma parte de arroz e me-xa os pratos à base de leite a meio do processo.
3 - 4 Cozer legumes, peixe e carne a vapor. 20 - 45 Adicione algumas colheres de soba de água. Verifique a quantidade de água durante o processo.

Definições de cozedura	Utilize para: Tempo	Suggestões(min.)
4 - 5 Cozinhar batatas e outros legumes a vapor.		20 - 60 Cubra o fundo da panela com 1-2 cm de água. Verifique o;nível de água du-rante oprocesso. Mantenha a tampa na panela.
4 - 5 Cozer grandes quantidades de aliment-tos, guisados e sopas.		60 - 150 Até 3 l de liquido mais ingredientes.
6 - 7 Fritura ligeira: escalopes, cordon bleu de vitela, costeletas, rissós, salsichas, figado, roux, olvos, panquecas, so-nhos.		conforme Vire, quando necessário.necessário
7 - 8 Fritura intensa, batatas "palitos" grati-nadas, bifes do limbo, bifes.		5 - 15 Vire, quando necessário.
9 Ferverágua, cozer massa, estufar carne (goulash, guisado), batatas fritas.
Ferver grandes quantidades de água. PowerBoost está ativada.

7. MANUTENÇÃO E LIMPEZA

AVISO!

Consulte os capítulos relativos à segurança.

7.1 Informações gerais

• Limpe a placa após cada utilização.
• Utilize sempre o acessório com a base limpa.
• Riscos ou manchas escuras na superfície não afetam o funcionamento da placa.
• Utilize um produto de limpeza especial adequado para a superfície da placa.
• Utilize um raspador especial para o vidro.

7.2 Limpar a placa

• Remova imediatamente: plástico derretido, folha de plástico, sal, açúcar e

alimentos com açúcar, caso contrário a sujidade pode danificar a placa. Tenha cuidado para evitar queimaduras. Utilize um raspador especial sobre a superfície de vidro em ângulo agudo e desloque a lâmina sobre a superfície.

• Remova quando a placa estiver suficientemente fria: manchas de calcário, água ou gordura e descolorações nas partes metálicas brilhantes. Limpe a placa com um pano húmido e um detergente não abrasivo. Após a limpeza, seque a placa com um pano macio.
• Remova a descoloração nas partes metálicas brilhantes: utilize uma solução de água com vinagre e limpe a superfície de vidro com um pano.

8. RESOLUÇÃO DE PROBLEMAS

AVISO!

Consulte os capítulos relativos à segurança.

8.1 O que fazer se...

Problema Causa possível Solutação
Não consegue ativar ou utilizes a plac.	A placá não está ligada à corrente eletrica ou não está corretoamente ligada.	Verifique se a placá está corretoamente ligada à corrente eletrica.
O fusivel está fundido. Certificque-se de que o fusível é a cau-		sa da anomalia. Se o fusível se funir diversas vezes, contacte um eletricista qualificado.
Não configúou a definição de aque-cimento durante 10 segundos.		Ative novamente a placá e define a definição de aquecimento em menos de 10 segundos.
Tocou em 2 ou mais Campos do sensor em simultâneo.		Toque em apenas um campo do sen-sor.
Pausa funciona. Consulte "Pausa".
Há agua ou manchas de gordura no pailen de comandos.		Limpe o pailen de comandos.
Pode ouvir um som constante. A ligação eletrica não está correta. Desígue a placá da corrente eletrica. Peça a um eletricista qualificado que veríque a instalação.
É emitido um sinal acústico e a placá desativa-se. É emitido um sinal acústico quando a placá é desativada.	Colocou alguma coisa sobre um ou maior Campos do sensor.	Retire o objecto dos Campos do sensor.
A placá desativa-se. Colocou alguma coisa sobre o cam-po do sensor ①		Retire o objecto do Campo do sensor.
O indicator de calor residual não acende.	A zona não está quente porque foi atrivada apenas por pouco tempo ou o sensor está danificado.	Se a zona tiver的功能ado durante tempo suficiente para ficar quente, fale com um Centro de Assistência Tecni-ca Autorizada.
A definição de aquecimento alter-na entreinous.	Gestão de potência funciona. Consulte "Utilização diária".
O pailen de comandos fica quen-te ao toque.	O tacho é demasiado grande ou es-tá demasiado(PRXSdo pailen de comandos.	Coloque tachos grandes numa das zo-nas de aquecimento de trás, se possi-vel.
Não há som quando toca nos Campos do sensor do pailen.	Os sons são desativados. Ativar os sons. Consulte "Utilização di-ária".
acende-se.	Dispositivo de segança para crianças ou Bloquear funciona.	Consulte "Utilização diária".
acende-se.	Não existe tacho na zona. Coloque um tacho na zona.
O tacho não cobre as markações da zona.		Certificque-se de que o tacho cobre to-talmente as markações da zona.
O tacho não é adequado. Utilize tachos adequados paraplaces		de indução. Consulte "Suggestões e di-cas".

Problema Causa possível Solução

O diâmetro da base do tacho é de

Utilize um tacho com as dimensões corretas. Consulte os "Dados técnicos".

e um número acendem-se.

A placa apresenta um erro. Desative a placa e ative-a novamente

após 30 segundos. Se se ligar novamente, desligue a placa da corrente elétrica. Após 30 segundos, ligue a placa novamente. Se o problema continuar, entre em contacto com um Centro de Assistência Técnica Autorizado.

8.2 Se não conseguir encontrar uma solução...

Se não conseguir encontrar uma solução para o problema, contacte o seu fornecedor ou um Centro de Assistência Técnica Autorizado. Indique os dados da placa de características. Indique também o documento de três letras da placa vitrocerâmica (no canto da superfície de vidro) e a mensagem de erro

apresentada. Certifique-se de que utiliza a placa corretamente. Caso contrário, a manutenção efetuada pelo Técnico de Assistência ou pelo fornecedor não será gratuita, mesmo durante o período de garantia. As informações relativas ao período de garantia e aos Centros de Assistência Técnica Autorizados encontram-se no folheto de garantia.

9. DADOS TÉCNICOS

9.1 Placa de classificação

Modelo ZITN323K PNC 949 492 565 00 Tipo 61 A2A 00 AA 220 - 240 V, 50/60 Hz Indução 3.65 kW Fabricado em: Roménia N.º de série............ 3.65 kW ZANUSSI

9.2 Especificações das zonas de cozedura

Zona de coze-dura

Potência nominal (definição de aquecimento má-xima) [W]

PowerBoost [W] PowerBoost du-RAÇÃO máximo [min]

Diâmetro dos ta-chos [mm]

Dianteira central 2300 3600 10 180 - 210

Traseiro do meio 1400 2500 4 125 - 145

A potência das zonas de cozedura pode ser ligeiramente diferente dos dados indicados na tabela. Varia consoante o material e as dimensões do tacho.

Para resultados de confecção ideais, utilize um tacho com diâmetro não superior ao indicado na tabela.

10. EFICIÊNCIA ENERGÉTICA

10.1 Informação do produto

Identificacao do modelo ZITN323K
Tipo de placat Placa encastrada
Numero de zonas de aquecimento 2
Tecnologia de aquecimento Inducao
Diâmetro das zonas de aquecimento circulares (Ø) Dianteira central Traseiro do meio		21.0 cm 14.5 cm
Consumo de energia por zona de aquecimento (EC electric cooking)	Dienteira central Traseiro do meio	188.9 Wh/kg 180.8 Wh/kg
Consumo de energia da placa (EC electric hob) 184.9 Wh/kg

IEC / EN 60350-2 - Aparelhos elétricos domésticos para cozinha - Parte 2: Placas - Métodos para medir o desempenho.

10.2 Placa economizadora de energia

Pode poupar energia nos cozinhados do dia a dia se seguir as sugestões abaixo.

• Ao aquecer água, utilize apenas a quantidade de que necessita.
• Sempre que possível, coloque tampas nos recipientes.
• Coloque os recipientes diretamente no centro das zonas de confecção.
• Utilize o aquecimento residual para manter os alimentos quentes ou para derretê-los.

11. PREOCUPAÇÕES AMBIENTAIS

Recicle os materiais que apresentam o símbolo. Coloque a embalagem nos contentores indicados para reciclagem. Ajude a proteger o ambiente e a saúde pública através da reciclagem dos aparelhos elétricos e eletrónicos. Não elimine os

aparelhos que tenham o símbolo juntamente com os resíduos domésticos. Coloque o produto num ponto de recolha para reciclagem local ou contacte as suas autoridades municipais.

3.2 Placas embutidas
