MANUAL D'USUARI FO 2350 Orbegozo

Llegeixi atentament aquest manual abans d'utilitzar aquest aparell i guardi'l per a futures consultes. Només així podrà obtenir els millors resultats i la màxima seguretat d'ús.

• Aquest aparell s'ha d'instal·lar d'acord amb les normes en vigor.
• Consulti les instruccions abans d'instal·lar i utilitzar aquest aparell.
• Utilitzar únicament en l'exterior dels locals.
• No desplaçar l'aparell durant el seu ús.
• Tancar l'alimentació de gas a l'ampolla després del seu ús.
• Qualsevol modificació de l'aparell pot ser perillosa.
• Aquest aparell ha d'estar allunyat de materials inflamables.

Totes les operacions que s'indiquen en aquest manual han de ser realitzades per persones qualificades i de conformitat amb les regles vigents.

Aquest aparell pot funcionar amb gas líquid sense necessitat de regulacions.

DADES TÈCNIQUES:

• Categoria I 3+
• Tipus de gas G30/G31
• Regulador. Pressió alimentació 28-30/37 mbar

Aquest utensili és de classe 1: aparell de cocció independent.

AVÍS: Asseguri's que l'equip estigui regulat per a gas GLP.

CONSUM NOMINAL DELS CREMADORS

CREMADOR	Injector cts. de mm	Potència kW
		norm. kW	red. kW
Petit	0,45	0,68	0,75
Mitjà	0,55	1,08	1,20
Gran	0,65	1,49	1,65

MODEL	CREMADOR			POTÈNCIA		Combustió aïri m3/h
	Petit	Mitjá	Gran	kW	g/h
FO 2350		X	X	2,85	224,5	0,08
FO 3450	X	X	X	3,6	283,6	0,1

La capacitat de l'ampolla no pot superar 10 kg.

La placa indicadora amb les característiques es troba en la part posterior de l'aparell.

INSTAL·LACIÓ DE L'APARELL

Aquest aparell ha de ser instal·lat només en exteriors.

Abans de la instal·lació, assegurar-se que la naturalesa i pressió del gas i el reglatge de l'aparell són compatibles.

Les condicions de reglatge d'aquest aparell han d'estar inscrites sobre l'etiqueta (o la placa de característiques).

El suport ha de resistir a una temperatura d'almenys 80 graus C.

La instal·lació de l'aparell ha de fer-se de conformitat amb les normes d'instal·lació nacionals vigents.

Totes les operacions que s'indiquen en aquest manual han de ser realitzades per persones qualificades i de conformitat amb les regles vigents.

CONEXIÓ DEL GAS

Aquest aparell posseeix una etiqueta, localitzada en la part posterior de la cuina de gas, amb la indicació i pressió del gas.

Abans d'encendre l'aparell verificar si aquest està preparat per al tipus de gas i pressió de què disposa.

Per a fer funcionar l'estufa ha de disposar de:

- 1 Botella de gas, envasat únicament per Distribuidors Oficials, segons el gas indicat en la placa de característiques.

- 1 Regulador de pressió homologat i indicat en la placa de característiques.

- 1 Tub flexible normalitzat per a gas d'una longitud màxima de 1,5 m.

- 2 Brides de caragol per al tub flexible.

Connectar el tub flexible en la pipeta d'entrada de gas en l'estufa i en el regulador, assegurant l'estanquitat mitjançant les 2 brides amb caragol.

Situar l'ampolla sobre una superfície estable i muntar el regulador en l'ampolla. Asseguri's que el tub flexible no queda en contacte amb la cuina i que no està sotmès a esforços de torsió. Després d'obrir el regulador, comprovi que no hi ha fugues de gas mitjançant aplicació d'aigua jabonosa amb un pinzell en la unió del tub flexible amb la cuina i el regulador. L'aparició de bombolles assenyala que hi ha una fuga de gas.

La substitució de l'ampolla ha de realitzar-se lluny de qualsevol font d'inflamació.

CONTROL DE L'ESTANQUITAT

Després de la connexió del gas, cal controlar l'estanquitat de les connexions. Per a fer aquest control, passar aigua amb sabó sobre els punts de connexió; l'aparició de pompes assenyala que hi ha una fugida.

MAI S'HAN D'USAR FLAMES PER A BUSCAR LES FUGUES DE GAS

ADVERTIMENTS PER A L'ÚS

Si el forn ha estat desplaçat serà necessari comprovar que les tapes dels cremadors estiguin ben col·locades.

L'aparell funciona amb gas BUTÀ o PROPÀ 28-30/37 mbar.

- L'aparell i la bombona de gas han de col·locar-se en un suport pla en un lloc allunyat de materials inflamables.

- Protegir la bombona dels raigs directes del sol i de l'aparell.

- Les bombones no han de guardar-se a casa o en un ambient no airejat, ni en un soterrani.

- Aquest aparell no està destinat a aquelles persones (inclosos nens) les capacitats físiques dels quals, sensorials o mentals estiguin d'alguna manera reduïdes o no comptin amb la suficient experiència o amb el coneixement necessari del producte, tret que estiguin supervisades per una persona competent durant la utilització d'aquest.

- Hauran de supervisar-se els nens per a assegurar-se que no juguen amb aquest aparell.

- PRECAUCIÓ: Per a la seguretat dels seus nens no deixi material d'embalatge (bosses de plàstic, cartó, polietilè etc.) al seu abast.

ATENCIÓ: no desplaçar l'aparell durant el funcionament o quan aquest encara calent.

- Canviar els tubs de gas deteriorats o porosos i substituir-los abans de la data de venciment indicada en el mateix tub. Els tubs no han de presentar cap escanyament, a més, han d'estar instal-lats de manera que no puguin sofrir cap esforç. NO HAN D'ENTRAR en contacte amb cap part calenta.

- Les operacions de reparació i manteniment han de ser efectuades per personal especialitzat

- Qualsevol modificació o alteració podria ser perillosa.

A UTILITZAR NOMÉS EN L'EXTERIOR DELS LOCALS

L'aire necessari per a la combustió és de 2,0 m³/h per cada kW de cabal nominal.

ADVERTISEMENT:

LES PARTS ACCESSIBLES PODEN ACONSEGUIR TEMPERATURES MOLT ALTES! MANTENIR FORA DE L'ABAST DELS NENS.

ADVERTIMENT: després de l'ús, tancar immediatament el cremador.

- Tancar l'alimentació del gas a l'aparell (aixeta de la bombona)

- Telefonar al proveïdor del gas o a personal especialitzat.

El suport no pot estar compost per materials inflamables i ha de resistir una temperatura d'almenys 90 °C.

Advertiment: Li aconsellem controlar que el seu aparell hagi estat instal·lat apropiadament. A més és necessari que faci controlar l'aparell almenys una vegada a l'any i això per a examinar l'estat del tub de connexió, de les aixetes, etc.

MANTENIMENT (per personal qualificat)

- Abans de realitzar qualsevol tipus de treball, cal tancar l'aixeta del gas d'alimentació.

- Controlar regularment l'estat del tub flexible de connexió i reemplaçar-lo quan sigui necessari (data de venciment).

- Per a obtenir un bon funcionament, controlar una vegada a l'any les aixetes dels cremadors si fos necessari, REEMPLACAR-LOS com segueix: _ tancament la presa _ retiri els cremadors _ desplaci les tapes que guarden els caragols de la coberta de la cuina _ destornille les tapes i substitueixi-les.

Després de dur a terme aquesta operació ha de realitzar-se una revisió médica per si hi hagués pèrdues de gas.

El fabricant refusa tota responsabilitat en cas de mala instal·lació, o ús inapropiat de l'aparell.

ADVERTIMENT: quan l'aparell s'ha acabat d'usar, apagar immediatament el cremador.

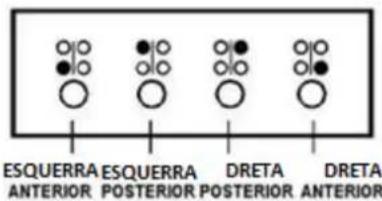

1. ÚS DE L'APARELL DE 2-3 CREMADORS

ESQUERRA ESQUERRA DRETA DRETA ANTERIOR POSTERIOR POSTERIOR ANTERIOR

El polsador de comandament sempre es troba davant del cremador correspondent.

ÚS DE L'APARELL DE 4 CREMADORS:

Seguir la indicació de la placa frontal de l'aparell.

2. ÚS DEL RECIPIENT

És necessari utilitzar el punt de cocció més apropiat tenint en compte el diàmetre de la cassola. La flama no ha de ser més gran que el fons de la cassola. Quan sigui possible, posar la tapa en l'olla per a obtenir un estalvi d'energia.

Diàmetre aconsellat del recipient
Gran	26-32 cm
Mitjà	20-24 cm
Petit	14-18 cm

-Estrènyer el polsador correspondent i girar-lo en sentit anti-horari.

-Acostar una crida al cremador perquè s'encengui.

-Quan el cremador aquesta encesa es pot regular la flama segons la cocció desitjada. Per a la posició màxima girar el comandament tot a l'esquerra.

4. REGULACIÓ DE LA FLAMA

La flama es pot regular. El polsador presenta els següents símbols

APAGADO MÁXIMO MÍNIMO

5. APAGADA DELS CREMADORS

Després de la cocció girar completament el comandament cap a la dreta en la posició de “OFF” i tancar el pas de gas de la bombona.

ATENCIÓ: LES PARTS PROTEGIDES PEL FABRICANT NO PODEN SER MANIPULADES PER L'USUARI.

NETEJA-MANTENIMENT

Perquè pugui conservar el seu aparell en bon estat, cal que ho netegi regular i acuradament com s'indica a continuació:

• Parts esmaltades o pintades: rentar amb aigua i sabó, després, esbandir i assecar amb un drap suau. No s'han d'utilitzar substàncies abrasives;
• Parts cromades: rentar amb aigua i sabó, després, esbandir i assecar. Si és necessari, utilitzar detergents líquids apropiats però mai abrasius.
• Cremador: rentar amb aigua i sabó, i assecar: després de la neteja, controlar que tots els orificis del sombrerete estiguin nets i lliures.
• Netejar després de cada ús totes aquelles parts del cremador a les quals es pugui accedir.
• No deixar mai possibles residus en la superfície.
• ATENCION: no utilitzar mai productes detergents abrasius
• En cas de no utilització prolongada del fogó tornar a posar-lo en el seu embalatge i guardar-lo en un lloc sec i net.
• Si els forats dels cremadors i del tub de Venturi estan obturados, no utilitzar mai objectes metàl·lics per a alliberar-los. Es podria modificar el diàmetre dels forats provocant un mal funcionament de l'aparell. Utilitzar, per exemple, aire comprimit.
• Per a qualsevol problema tècnic posi's en contacte amb l'instal·lador o un tècnic especialitzat.
• Només un tècnic especialitzat pot substituir els components o qualsevol part del fogó.

ADVERTIMENTS

• Si les aixetes s'obren o es tanquen difícilment, no ha de ser forçar-los i s'ha de cridar a l'assistència tècnica.
• Controlar regularment l'estat de la connexió del gas i si és necessari, reemplaçar-la.
• Si no s'utilitza l'aparell durant un llarg període, tancar l'aixeta general del gas.

GARANTIA

Aquest aparell està cobert i compta amb el dret de la garantia legal d'acord amb la legislació vigent des de la data de compra. Conserveu el tiquet de compra per poder reclamar el vostre dret a la garantia. Per trobar el servei més proper a la seva localització contacteu a través del següent enllaç web: https://orbegozo.com/asistencia-tecnica/

Per a qualsevol tipus de consulta, dubte o incidència podeu posar-vos en contacte amb nosaltres a través del nostre correu electrònic reflectit a la pàgina principal d'aquest manual o a través del nostre servei d'assistència tècnica a https://orbegozo.com/contacto/

Orbegozo no es fa responsable dels components i accessoris que són objecte de desgast a causa de l'ús, així com els compostos peribles o que s'hagin deteriorat per un ús indegut. Tampoc no se'n farà responsable si el propietari ha modificat tècnicament l'aparell. Consulteu les condicions legals a la nostra pàgina web.
