Вид продукт	Ъглошлайф
Марка и модел	Bosch GWS 18-150 L Professional
Макс. диаметър на диск	150 мм
Номинална консумирана мощност	1800 W
Изходяща мощност	1145 W
Обороти на празен ход	10 000 об/мин
Резба на шпиндела	M14
Макс. дължина на резбата	22 мм
Тегло (според аксесоарите)	2,4 до 2,8 кг
Степен на защита	Клас II (двойна изолация)
Спиране при откат (KickBack Control)	Да
Защита срещу повторно стартиране	Да
Плавен старт	Да
Електронна константа	Да
Електронен регулатор на оборотите	Не
Захранване	Мрежа, 230 V променлив ток
Включени аксесоари	Допълнителна дръжка, предпазен капак за шлайфане, притискателен фланец, притискателна гайка, гаечен ключ, захранващ кабел
Основно приложение	Рязане, шлайфане, четковане, полиране (с аксесоари) на метал, камък, пластмаси, композити
Поддръжка	Редовно почиствайте вентилационните отвори, издухвайте със сгъстен въздух, сменяйте захранващия кабел от професионалист
Изхвърляне	Да не се изхвърля с битови отпадъци, рециклирайте съгласно директивите на ЕС

Често задавани въпроси - GWS 18-150 L Professional BOSCH

Каква е мощността на ъглошлайфа Bosch GWS 18-150 L Professional?

Номиналната консумирана мощност е 1800 W, а изходящата мощност е 1145 W.

Какъв максимален диаметър на диска може да се използва?

Максималният диаметър на диска е 150 мм.

Този ъглошлайф разполага ли с регулатор на оборотите?

Не, моделът GWS 18-150 L Professional не е оборудван с електронен регулатор на оборотите. Фиксираната скорост е 10 000 об/мин на празен ход.

Как да сменим диска на ъглошлайфа?

Изключете инструмента от захранването. Използвайте бутона за блокиране на шпиндела (2), за да блокирате вала. Развийте притискателната гайка с гаечния ключ. Сменете диска, след това затегнете гайката. Внимание: бързозатягащата гайка SDS-clic (ако е налична) се развива на ръка.

Какви предпазни функции са включени?

Инструментът е оборудван с KickBack Control (спиране при откат), защита срещу повторно стартиране след прекъсване на тока и плавен старт за избягване на резки движения.

Може ли да се използва ъглошлайфът за рязане на камък?

Да, с подходящ диамантен режещ диск и специален предпазен капак за рязане (11) или аспирационен капак с направляваща шина (33). Осигурете достатъчно изсмукване на праха и носете маска.

Как да поддържаме инструмента?

Редовно почиствайте вентилационните отвори със сгъстен въздух. При екстремни условия използвайте прахосмукачка и дефектнотокова защита. За всякакви ремонти предайте инструмента на сервиз на Bosch.

Какви аксесоари се препоръчват за шлайфане?

Използвайте гумената шлайф чиния (26) с абразивни дискове (27) и предпазителя за ръце (25). Ламелният диск също е подходящ за извити повърхности.

Какво е теглото на ъглошлайфа?

Теглото варира според аксесоарите: от 2,4 кг до 2,8 кг.

Къде да намеря резервни части и сервизно обслужване?

Посетете сайта www.bosch-pt.com за разглобени изгледи и части. Във Франция се свържете с отдела за обслужване на клиенти на Bosch за електроинструменти на 09 70 82 12 26 или по имейл на [e-mail].

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GWS 18-150 L Professional BOSCH

Български ...... Страница 281

Указания за сигурност

Общи указания за безопасност за електроинструменти

ПРЕДУПРЕЖДЕНИЕ Прочетете всички предупреждения, указания, запознайте се с фигурите и техническите харак-

теристики, приложени към електроинструмента. Пропуски при спазването на указанията по-долу могат да предизвикат токов удар и/или тежки травми.

Съхранявайте тези указания на сигурно място.

Използваният по-долу термин "електроинструмент" се отнася до захранвани от електрическата мрежа електроинструменти (със захранващ кабел) и до захранвани от акумулаторна батерия електроинструменти (без захранващ кабел).

Безопасност на работното място

▶ Пазете работното си място чисто и добре осветено. Разхвърляните или тъмни работни места са предпоставка за инциденти.
▶ Не работете с електроинструмента в среда с повишена опасност от възникване на експлозия, в близост до леснозапалими течности, газове или прахообразни материали. По време на работа в електроинструментите се отделят искри, които могат да възпламенят прахообразни материали или пари.
Дръжте деца и странични лица на безопасно разстояние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите контрола над електроинструмента.

Безопасност при работа с електрически ток

▶ Щепсельт на електроинструмента трябва да е подходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсела. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на

282 | Български

оригинални щепсели и контакти намалява риска от възникване на токов удар.

▶ Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, печки и хладилници. Когато тялото Ви е заземено, рискът от възникване на токов удар е по-голям.
▶ Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар.
He използвайте захранващия кабел за цели, за които той не е предвиден. Никога не използвайте захранващия кабел за пренасяне, теглене или откачаване на електроинструмента. Предпазвайте кабела от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на токов удар.
Kogato работите с електроинструмент навън, използвайте само удължителни кабели, подходящи за работа на открито. Използването на удължител, предназначен за работа на открито, намалява риска от възникване на токов удар.
Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъсвач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар.

Безопасен начин на работа

▶ Бъдете концентрирани, следете внимателно действията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте уморени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсеяност при работа с електроинструмент може да има за последствие изключително тежки наранявания.
Работете с предпазващо работно облекло. Винаги носете предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дейност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грайфер, защитна каска или шумозаглушители (антифо- ни), намалява риска от възникване на трудова злополука.
▶ Избягвайте опасността от включване на електроинструмента по невнимание. Преди да включите щепсела в контакта или да поставите батерията, както и при пренасяне на електроинструмента, се уверявайте, че пусковият прекъсвач е позиция "изключено". Носенето на електроинструменти с пръст върху пусковия прекъсвач или подаването на захранващо напрежение, докато пусковият прекъсвач е включен, увеличава опасността от трудови злополуки.
▶ Преди да включите електроинструмента, се уверя- вайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инстру-

мент, забравен на въртящо се звено, може да причини травми.

▶ Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във всеки момент поддържайте равновесие. Така ще можете да контролирате електроинструмента по-добре и побезопасно, ако възникне неочаквана ситуация.
▶ Работете с подходящо облекло. Не работете с широки дрехи или украшения. Дръжте косата и дрехите си на безопасно разстояние от движещи се звена. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена.
▶ Ако е възможно използването на външна аспирационна система, се уверявайте, че тя е включена и функционира изправно. Използването на аспирационна система намалява рисковете, дължащи се на отделящи се при работа прахове.
Доброто познаване на електроинструмента вследствие на честа работа с него не е повод за намаляване на вниманието и пренебрегване на мерките за безопасност. Едно невнимателно действие може да предизвика тежки наранявания само за части от секундата.

Грижливо отношение към електроинструментите

▶ Не претоварвайте електроинструмента. Използвайте електроинструментите само съобразно тяхното предназначение. Ще работите по-добре и по-безопасно, когато използвате подходящия електроинструмент в зададения от производителя диапазон на натоварване.
He използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ремонтиран.
▶ Преди да извършвате каквито и да е дейности по електроинструмента, напр. настройване, смяна на работен инструмент, както и когато го прибирате, изключвайте щепсела от контакта, респ. изваждайте батерията, ако е възможно. Тази мярка премахва опасността от задействане на електроинструмента по невнимание.
Съхранявайте електроинструментите на места, където не могат да бъдат достигнати от деца. Не допускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са прочели тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат изключително опасни.
▶ Поддържайте добре електроинструментите си и аксесоарите им. Проверявайте дали подвижните звена функционират безукорно, дали не заклинват, дали има счупени или повредени детайли, които нарушават или изменят функциите на електроинструмента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремон-

тирани. Много от трудовите злополуки се дължат на недобре поддържани електроинструменти и уреди.

▶ Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инструменти с остри ръбове оказват по-малко съпротивление и се водят по-леко.
▶ Използвайте електроинструментите, допълнителните приспособления, работните инструменти и т. н., съобразно инструкциите на производителя. При това се съобразявайте и с конкретните работни условия и операции, които трябва да изпълните. Използването на електроинструменти за различни от предвидените от производителя приложения повишава опасността от възникване на трудови злополуки.
▶ Поддържайте дръжките и ръкохватките сухи, чисти и неомаслени. Хльзгавите дръжки и ръкохватки не позволяват безопасната работа и доброто контролира-не на електроинструмента при възникване на неочак-вана ситуация.

Поддържане

Допускайте ремонт на електроинструментите Ви да се извършва само от квалифицирани специалисти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на безопасността на електроинструмента.

Указания за безопасна работа с ъглошлайфи

Общи указания за безопасност при шлифоване, шкурене, почистване с телени четки или рязане:

▶ Този електроинструмент е замислен да функционира като шлайфмашина, инструмент за шкурене, телена четка, инструмент изрязване на отвори или инструмент за рязане. Прочетете всички предупреждения, указания, запознайте се с фигурите и техническите характеристики, приложени към електроинструмента. Неспазването на приведените по-долу указания може да доведе до токов удар, пожар и/или тежки травми.
▶ Дейности като полиране не трябва да се извършват с този електроинструмент. Дейности, за които електроинструментът не е предназечен, могат да повишат опасността и да предизвикат наранявания.
▶ Не променяйте този електроинструмент за работа по начин, който не е специално проектиран и посочен от производителя на инструмента. Такава про-мяна може да доведе до загуба на контрол и да причи-ни сериозно персонално нараняване.
▶ Не използвайте работни инструменти и допълнителни приспособления, които не са специално проектирани и утвърдени за ползване от производителя на електроинструмента. Фактът, че дадено приспособление може да бъде монтирано на електроинструмента, не гарантира, че работата с него е безопасна.
▶ Скоростта на въртене на работния инструмент трябва да е най-малкото равна на максимальната скорост на въртене на електроинструмента. Работни инстру-

менти, които се въртят по-бързо от предвиденото, могат да се разрушат и да се разлетят на парчета.

▶ Външният диаметър и дебелината на работния инструмент трябва да бъдат в границите, за които електроинструментът е проектиран. Работни инструменти с неподходящи размери не могат да бъдат осигурени и контролирани правилно.
▶ Размерите на присъединителните елементи на аксесоара трябва да отговарят на размерите на присъединителните елементи на електроинструмента. Работни инструменти, които не пасват на присъединителните елементи на електроинструмента, имат биене, вибрират силно и могат да предизвикат загуба на контрол над електроинструмента.
He използвайте повредени работни инструменти. Винаги преди ползване проверявайте работния инструмент, напр. абразивни дискове за отчупвания и пукнатини, подложка за пукнатини или износване, телени четки за разхлабени или счупени телчета. Ако електроинструментът или работният инструмент бъдат изпуснати, ги проверявайте за повреда или ползвайте други. След като сте проверили и монтирали работния инструмент оставете електроинструмента да работи в продължение на една минута с максимальна скорост на въртене, като държите себе си и намиращи се наблизо лица извън равнината на въртене на работния инструмент. Повредени работни инструменти се чупят най-често през този пробен период.
Работете с лични предпазни средства. В зависимост от конкретните условия използвайте цяла маска за лице, защита на очите или предпазни очила. Ако е необходимо, работете с противопрахова маска, шумозаглушители (антифони), ръкавици и работа престилка, която е в състояние да спре отхвърчащи малки абразивни парченца. Очите трябва да са предпазени от дребни парченца, които могат да отхвърчат по време на различни приложения. Противопраховата или дихателната маска трябва да могат да филтрират възникващия от конкретното приложение прах. Ако продължително време сте изложени на въздействието на силен шум, можете да претърплите частична загуба на слух.
Дръжте намиращи се наблизо лица на безопасно разстояние от работната зона. Всеки, който се намира в работната зона, трябва да носи лични предпазни средства. Парченца от обработвания детайл или работния инструмент могат да отхвърчат с голяма скорост и да причинят наранявания и извън непосредствената зона на работа.
Когато изпълнявате операция, при която съществува опасност режещят инструмент да може да засегне скрити под повърхността проводници под напрежение или захранващия кабел, допирайте режещия аксесоар само до изолираните повърхности на ръкохватките. При контакт на режещия аксесоар с проводник под напрежение е възможно напрежението

да се предаде по металните детайли на електроинстру- мента и това да предизвика токов удар.

Дръжте захранващия кабел на безопасно разстояние от въртящи се елементи. Ако загубите контрол над електроинструмента, кабельт може да бъде разрязан или да бъде увлечен и ръката Ви може да бъде наранена от въртящия се работен инструмент.
▶ Никога не оставяйте електроинструмента преди въртенето да е спряло напълно. Въртящият се работен инструмент може да допре повърхността и да ускори неконтролирано електроинструмента.
▶ Не включвайте електроинструмента, докато го носите, обърнат към Вас. Случаен допир до въртящия се работен инструмент може да увлече дрехите Ви и работният инструмент да Ви нарани.
▶ Периодично почиствайте вентилационните отвори на електроинструмента. Вентилаторът на електродвигателя засмуква прах, а отлагането на метален прах по вътрешността на корпуса може да предизвика опасност от токов удар.
▶ Не работете с електроинструмента в близост до леснозапалими материали. Искри могат да възпла-менят тези материали.
▶ Не използвайте работни инструменти и приспособления, които изискват течно охлаждане. Ползването на вода или друг течен реагент може да предизвика късо съединение или токов удар.

Откат и свързни предупреждения:

Откат е внезапна реакция вследствие на блокиране или заклинване на въртящия се абразивен диск, подложен диск, телена четка или друг работен инструмент. Заклинването или блокирането предизвиква внезапно спиране на въртящия се работен инструмент, което от своя страна предизвиква неконтролирано рязко ускоряване на електроинструмента в посока, обратна на въртенето на работния инструмент в точката на блокиране.

Ако напр. абразивен диск се заклини или блокира в детайла, частта от ръба на диска, която се врязва в детайла, може да се вреже рязко в повърхността, вследствие на което дискът да отскочи силно. Дискът се ускорява към работащия с електроинструмента или в обратна посока в зависимост от това в каква посока е движението му в точката на заклинване. В такива случаи абразивните дискове могат и да се счупят.

Откатът възниква като следствие от неправилно или погрешно ползване на електроинструмента и може да бъде избегнат чрез подходящи предпазни мерки, както е описано по-долу.

Дръжте електроинструмента винаги здраво с две ръце и поддържайте позиция на тялото и на ръцете си, при която ще можете ефективно да противостоите на евентуално възникнал откат. Винаги ползвайте спомагателната ръкохватка, ако има такава, за да можете в максимальна степен да овладеете отката или реакционния момент при включване. Ако бъдат взети подходящи предпазни мерки, работащит

с електроинструмента може да противостои на реакционния момент или на откат.

▶ Никога не дръжте ръцете си в близост до въртящия се работен инструмент. При откат работният инструмент може да Ви нарани.
▶ Не дръжте тялото си в зона, в която електроинструментът ще бъде изхвърлен при евентуален откат. Откатьт ще ускори електроинструмента в посока, обратна на движението на работния инструмент в точката на блокиране.
▶ Бъдете изключително внимателни, когато работите въгли, по остри ръбове и др.п. Избягвайте рязкото врязване на диска. Ђглите, острите ръбове или рязкото врязване са предпоставка за заклинване на работния инструмент и загуба на контрол или откат.
He монтирайте циркулярни дискове, дискове за дървесни материали, сегментни диамантени диско- ве с периферна междуна по-голяма от 10 mm и дис- кове с режещи зъби. Такива инструменти предизвик-ват често откат и загуба на контрол.

Предупреждения за безопасност, специфични за дейности по шлифоване и рязане:

▶ Използвайте само дискове, посочени за Вашия електроинструмент, и прегради, проектирани за съответните дискове. Дискове, за които електроинструментът не е предназначен, не могат да бъдат обезопасени адекватно и са опасни.
▶ Работната повърхност на ексцентриков абразивен диск трябва да е скрита в предпазния накрайник. Неправилно монтиран диск, който се подава извън предпазния накрайник, не може да бъде обезопасен адекватно.
▶ Преградата трябва да бъде захваната здраво към електроинструмента и да е в позиция, осигуряваща максимальна безопасност, така че възможно най- малка част от диска да е свободна към оператора. Преградата предпазва оператора от откъртващи се парченца от диска, допир до диска по невнимание и от искрите, които могат да изгорят дрехите.
▶ Дисковете трябва да се ползват само за целите, за които са предназначени. Например: не шлифовайте с диск за рязане. Абразивните дискове за рязане са предназначени за отнемане на материал с ръба на диска, странично натоварване може да ги счупи.
▶ Винаги използвайте изправни фланци, които са с подходящи форма и размери за избрания диск. Подходящите фланци укрепват диска и така намаляват опасността от счупването му. Фланците за дискове за рязане може да са различни от фланците за дискове за шлифоване.
He използвайте износени дискове от по-големи ъглошлайфи. Дисковете, предназначени за по-големи електроинструменти, не са подходящи за по-високите скорости на въртене на малките електроинструменти и могат да се разрушат.

Kogato използвате дискове за двойна цел, използвайте правилната преграда за извършваното приложение. Ако не се използва правилната преграда, може да не се осигури желаното ниво на предпазване, което може да доведе до сериозно нараняване.

Допълнителни указания за безопасност, специфични за рязане:

▶ Избягвайте блокиране на режещия диск или твърде силно притискане. Не изпълнявайте прекалено дълбоки срезове. Претоварването на режещия диск увеличава склонността му към измятане или блокиране и с това опасността от откат или счупване на абразивния диск.

▶ Не дръжте тялото си пред или зад въртящия се диск. Ако премествате режещия диск от Вас навън, в случай на откат електроинструментът с въртящия се диск може да отскочи непосредствено към Вас.

▶ Ако режещият диск се заклини или когато прекъсвате работа, изключете електроинструмента и го задръжте, докато дискът спре да се върти напълно. Никога не опитвайте да извадите въртящия се по инерция диск от среза, в противен случай може да възникне откат. Определете и отстранете причината за заклинването.

▶ Не включвайте електроинструмента, ако той е още в детайла. Преди внимателно да продължите рязането, изчакайте дискът да се развърти до пълните си обороти. Ако електроинстурментът бъде включен, докато дискът е в среза, дискът може да се заклини, да изскочи от детайла или да предизвика откат.

▶ Подпирайте плочи или големи детайли, за да избегнете риска от притискане на диска в междината и откат. Големи детайли могат да се огънат под действие на силата на собственото си тегло. Детайлът трябва да бъде подпрян от двете страни на среза, както в близост до среза, така и в далечния край.

▶ Бъдете особено внимателни при срезове с пробива- не в съществуващи стени или други зони без види- мост от обратната страна. Врязващият се диск може да предизвика откат при попадане на газо-, водо-, електропроводи или други обекти.

He се опитвайте да извършвате криволинейно рязане. Претоварването на режещия диск увеличава склонността му към измятане или блокиране и с това опасността от откат или счупване на абразивния диск, което може да доведе до сериозно нараняване.

Специфични указания за безопасност при шкурене:

▶ Използвайте правилно оразмерен диск шкурка. При избора на шкурка спазвайте указанията на производителя. Ако шкурката се подава твърде много извън подложния диск, съществува опасност от разкъсването й, захващане на парчета от нея и скъсване на диска или откат.

Специфични указания за безопасност при работа с телени четки:

Съобразявайте се, че и при нормално ползване от телената четка отхвърчат телчета. Не подлагайте на прекомерно натоварване телта на четката Телта може лесно да проникне през леки дрехи и/или през кожата.

Ако при работа с телена четка се посочва ползването на предпазен кожух, телената четка не трябва да допира предпазния кожух. Вследствие на силите на притискане или центробежните сили диаметърът на телената четка може да се увеличи по време на работа.

Допълнителни указания за безопасност

Работете с предпазни очила.

Предпазният кожух не бива да се използва за рязане. С поставена приставка предпазният кожух може да се използва и за рязане.

Дръжте здраво електроинструмента при работа с двете ръце и следете за сигурната позиция. С две ръце електроинструментът се води по-сигурно.

▶ При работните инструменти с вътрешна резба като четки и диамантени боркорони макс. дължина на резбата на вала трябва да се спазва. Краят на вала не бива да докосва долната част на работния инструмент.

▶ Използвайте подходящи прибори, за да откриете евентуално скрити под повърхността тръбопроводи, или се обърнете към съответното местно снабдително дружество. Влизането в съприкосновение с проводници под напрежение може да предизвика пожар и токов удар. Увреждането на газопровод може да доведе до експлозия. Повреждането на водопровод има за последствие големи материални щети и може да предизвика токов удар.

▶ Не ги докосвайте, преди да са се охладили. По вре- ме на работа дисковете се нагряват силно.

▶ Ако захранващото напрежение бъде прекъснато (напр. вследствие на прекъсване на тока или ако щепселът бъде изваден от контакта), деблокирайте пусковия прекъсвач и го поставете в позиция изключено. Така предотвратявате неконтролирано включване на електроинструмента.

Осигурявайте обработвания детайл. Детайл, захванат с подходящи приспособления или скоби, е застопорен по здраво и сигурно, отколкото, ако го държите с ръка.

Сваляйте работните инструменти преди транспортиране на електроинструмента. Така избягвате повреди.
Свързаните дискове за рязане и шлайфане имат срок на годност, след който вече не бива да се използват.

Описание на продукта и дейността

Прочетете внимателно всички указания и инструкции за безопасност. Пропуски при спазването на инструкциите за безопасност и указанията за работа могат да имат за последствие токов удар, пожар и/или тежки травми.

Моля, имайте предвид изображенията в предната част на ръководството за работа.

Предназначение на електроинструмента

Електроинструментът е предназначен за рязане и почистване с четка на метали и каменни материали, пластмаси и композити, за грубо шлайфане на метали, пластмаси и композити и за пробиване в каменни материали с диамантени боркорони без използване на вода. При това трябва да се следи за използването на правилния предпазен кожух (вж. „Работа с електроинструмента“, Страница 292).

При рязане на каменни материали трябва да бъде осигурена достатъчно мощна аспирационна система.

С утвърдени от производителя работни инструменти електроинструментът може да се използва за шлифоване с шкурка.

Електроинструментът не бива да се използва за шлайфа- не на каменни материали с диамантени чашковидни дис- кове.

Изобразени елементи

Номерирането на изобразените компоненти се отнася до изображението на електроинструмента на графичната страница.

(1) Лост за отключване за предпазния кожух
(2) Бутон за застопоряване на вала

(3) Колело за регулиране за предварителен избор на обороти (GWS 18-125 SL / GWS 18-125 SPL)

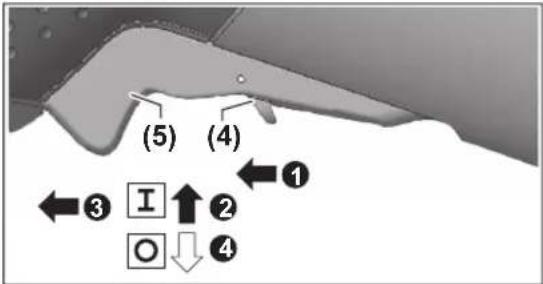

(4) Лост за отключване за превключвателя за вкл/изкл
(5) Пусков прекъсвач
(6) Поглъщаща вибрациите спомагателна ръкохватка (изолирана повърхност за захващане)
(7) Стандартна спомагателна ръкохватка (изолирана повърхност за захващане) ^a)
(8) Стрелка, указваща посоката на въртене на вала
(9) Прахоуловителен кожух за шлайфане ^a
(10) Предпазен кожух за шлифоване
(11) Предпазен кожух за рязане ^3)
(12) Капак за рязане
(13) Поемащ фланец с О-пръстен
(14) Чашковиден диск от твърд метал ^a)
(15) Шлифовъчен диск ^a)
(16) Дискова четка (∅ 22,22 mm) ^a)
(17) Дискова четка (M14) ^a)
(18) Диск за рязане ^a)
(19) Диамантен диск за рязане ^a)
(20) Обтяжна гайка
(21) Бързообтяжна гайка SDS-clic ^a)
(22) Ключ с два отвора за обтяжна гайка ^a)
(23) Ръкохватка (изолирана повърхност за захвашане)
(24) Вал
(25) Защита за ръцете ^a)
(26) Гумен подложен диск ^a)
(27) Шкурка ^a)
(28) Кръгла гайка ^a)
(29) Чашковидна телена четка ^a)
(30) Конусна четка ^a)
(31) Диамантена боркорона ^a)
(32) Вилков ключ ^a)
(33) Прахоуловителен кожух за рязане с водеща шей-на ^a)
a) Тази принадлежност не спада към стандартния обем на доставката.

Технически данни

Ъглошлайф GWS 18-125 L GWS 18-125 PL GWS 18-125 SL GWS 18-125 SPL

Каталожен номер	3 601 GA3 0.. 3 601 GA3 1.. 3 601 GA3 2.. 3 601 GA3 3..
Номинална консумирана мощност W 1800 1800 1800 1800
Полезна мощност W 1145 1145 1145 1145
Разчетна скорост на въртене на пра-зен ход ^A)	min ^-1	12000 12000 12000 12000
Диапазон на регулиране на скорост-та на въртене	min ^-1	-- 2800–12000 2800–12000

Ъглошлайф GWS 18-125 L GWS 18-125 PL GWS 18-125 SL GWS 18-125 SPL

Макс. диаметър на шлифоващия диск/гумения работен плот	mm 125 125 125 125
Резба на вала М 14 М 14 М 14 М 14
Макс. дължина на резбата на вала мм 22 22 22 22
Изключване при обратен откат ● ● ● ●
Защита срещу повторно включване ● ● ● ●
Плавно включване ● ● ● ●
Константа електроника ● ● ● ●
Предварителен избор на скоростта на въртене	-- ● ●
Тегло ^B)	kg	2,4-2,7	2,4-2,7	2,4-2,7
Клас на защита		/	/	/

A) Обороти на празен ход за оразмеряване съгласно EN IEC 62841-2-3 за избор на подходящи работни инструменти. Действителните обороти на празен ход не бива да превишават оборотите на празен ход за оразмеряване и съответно са по-ниски.
В) в зависимост от използвания предпазен кожух ((11), (10), (12)) и от използваната спомагателна ръкохватка ((7), (6))
Данните важат за номинално напрежение [U] от 230 V. При отклоняващи се напрежение и при специфични за отделни изпълнения тези данни могат да варират.
Стойностите могат да варират според продукта и да зависят от условията на употреба и на околната среда. Допълнителна информация на www.bosch-professional.com/wac.

Тъглошлайф		GWS 18-125 L Inox	GWS 18-125 PL Inox	GWS 18-150 L
Каталожен номер		3 601 GA4 0..	3 601 GA4 1..	3 601 GA5 0..
Номинална консумирана мощ-ност	W	1800	1800	1800
Полезна мощност	W	1145	1145	1145
Разчетна скорост на въртене на празен ход ^A)	min ^-1	8100	8100	10000
Диапазон на регулиране на скоростта на въртене	min ^-1	-	-	-
Макс. диаметър на шлифова-щия диск/гумения работен плот	mm	125	125	150
Резба на вала		M 14	M 14	M 14
Макс. дължина на резбата на вала	mm	22	22	22
Изключване при обратен откат		●	●	●
Защита срещу повторно включване		●	●	●
Плавно включване		●	●	●
Константна електроника		●	●	●
Предварителен избор на ско-ростта на въртене		-	-	-
Тегло ^B)	kg 2,5–2,8		2,5–2,8 2,4–2,8
Клас на защита		☐ / II	☐ / II	☐ / II

A) Обороти на празен ход за оразмеряване съгласно EN IEC 62841-2-3 за избор на подходящи работни инструменти. Действителните обороти на празен ход не бива да превишават оборотите на празен ход за оразмеряване и съответно са по-ниски.
В) в зависимост от използвания предпазен кожух ((11), (10), (12)) и от използваната спомагателна ръкохватка ((7), (6))
Данните важат за номинално напрежение [U] от 230 V. При отклоняващи се напрежение и при специфични за отделни изпълнения тези данни могат да варират.

288 | Български

Стойностите могат да варират според продукта и да зависят от условията на употреба и на околната среда. Допълнителна информация на www.bosch-professional.com/wac.

Информация за излъчван шум и вибрации

GWS 18-125 L GWS 18-125 PL GWS 18-125 SL GWS 18-125 SPL

3 601 GA3 0.. 3 601 GA3 1.. 3 601 GA3 2.. 3 601 GA3 3..

Стойностите на емисии на шум са установени съгласно EN IEC 62841-2-3.

Равнището А на генерирания шум от електроинструмента обикновено е

Равнище на звуковото налягане	dB(A)	92	92	92	92
Мощност на звука	dB(A)	100	100	100	100
Неопределеност К	dB	3	3	3	3
Работете с шумозаглушители!

Пълната стойност на вибрациите a_n (векторната сума по трите направления) и неопределеността К са определени съгласно EN IEC 62841-2-3:

Повърхностно шлайфане (грубо шлайфане) и шлайфане с рязане:

Стойностите на емисии на шум са установени съгласно EN IEC 62841-2-3.

Равнището А на генерирания шум от електроинструмента обикновено е

Равнище на звуковото наляга- не	dB(A)	92	92	92
	dB(A)	100	100	100
Мощност на звука	dB	3	3	3
Неопределеност К
Работете с шумозаглушите- ли!

Пълната стойност на вибрациите a_n (векторната сума по трите направления) и неопределеността К са определени съгласно EN IEC 62841-2-3:

Повърхностно шлайфане (грубо шлайфане) и шлайфане с рязане:

A) установено за диаметър 125 mm

Шлайфането на по-тънки листове или на други лесно вибриращи материали с голяма повърхност може да доведе до увеличена до 15 dB стойност на емисите на шум. Чрез подходящи тежки изолиращи подложки може да се намали повишената емисия на шум. Трябва да се има предвид увеличена емисия на шум както при оценката на риска от шумово натоварване, така и при избора на подходяща защита за слуха.

Посочените в това ръководство за експлоатация ниво на вибрациите и стойност на емисия на шум са измерени съгласно процедура, определена и може да служи за

сравняване с други електроинструменти. Те са подходящи също така за предварителна оценка на емисиите на вибрации и шум.

Посочените ниво на вибрациите и стойност на емисии на шум са представителни за основните приложения на електроинструмента. Ако обаче електроинструментът бъде използван за други дейности, с различни работни инструменти или без необходимото техническо обслужване, нивото на вибрациите и стойността на емисии на шум може да се различават. Това би могло значително да увеличи вибрациите и шума през периода на ползване на електроинструмента.

За по-точното оценяване на вибрациите и шума трябва да се отчитат и периодите, в които електроинструментът е изключен или работи на празен ход. Това би могло значително да намали емисите на вибрации и шум през периода на ползване на електроинструмента.

Предписвайте допълнителни мерки за предпазване на работащия с електроинструмента от въздействието на вибрациите, например: техническо обслужване на електроинструмента и работните инструменти, поддържане на ръцете топли, целесьобразна организация на работните стъпки.

Изключване при обратен откат

При внезапен откат на електроинструмента, напр. блокиране по време на рязане, подаването на ток към електродвигателя се прекъсва от електронна предпазна система.

За да включите отново електроинструмента поставете пусковия превключвател (5) в изключена позиция и отново включете електроинструмента.

Защита срещу повторно включване

Защитата срещу повторно включване предотвратява неконтролираното включване на електроинструмента след прекъсване на захранването.

За да включите отново електроинструмента поставете пусковия превключвател (5) в изключена позиция и отново включете електроинструмента.

Плавно включване

Електронното плавно включване ограничава въртящия момент при включване и позволява стартиране без тласъци на електроинструмента.

Указание: Ако електроинструментът стартира веднага след включването с пълни обороти, плавният пуск и защитата от повторен пуск са повредени. Електроинструментът трябва незабавно да се изпрати на клиентската служба, за адресите вж. раздел "Клиентска служба и консултация за приложението".

Модул за постоянна скорост на въртене

Електронен модул поддържа скоростта на въртене на празен ход и под натоварване практически постоянна, с което осигурява постоянно добра производителност.

Предварителен избор на скоростта на въртене

(GWS 18-125 SL / GWS 18-125 SPL)

С колелцето за регулиране за предварителен избор на оборотите (3) можете да изменяте скоростта на въртене съобразно конкретната дейност също и по време на работа. Стойностите в таблицата по-долу са препоръчителни.

Материал Приложение Работен инструмент Позиция на колелото за регу-лиране
Метал Премахване на боя Шкурка 2–3
Метал Почистване с четка, премахва-не на ръжда	Чашковидна телена четка,шкурка	3
Висококачествена стомана	Шлайфане Шлифовъчен диск/фибродиск 4–6
Метал Грубо шлайфане Шлифовъчен диск 6
Метал Рязане Диск за рязане 6
Камък Рязане Диамантен диск за рязане 6

▶ Скоростта на въртене на работния инструмент трябва да е най-малкото равна на максимальната скорост

на въртене на електроинструмента. Работни инструменти, които се въртят по-бързо от предвиденото, могат да се разрушат и да се разлетят на парчета.

Степен предварителен из-бор на скоростта на въртене	GWS 18-125 ... [min ^-1 ]	GWS 18-150 ... [min ^-1 ]	GWS 18-125 ... Inox [min ^-1 ]
1	2800	2800	2200
2	4500	4100	3400

290 | Български

Степен предварителен из-бор на скоростта на въртене	GWS 18-125 ... [min ^-1 ]	GWS 18-150 ... [min ^-1 ]	GWS 18-125 ... Inox [min ^-1 ]
3 6300 5400 4600
4 8200 6700 5700
5 9800 8000 6900
6 12000 10000 8100

Посочените стойности на степента на скоростта на въртене са ориентировъчни.

Монтиране

▶ Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от захранващата мрежа.

Монтиране на защитно съоръжение

▶ Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от захранващата мрежа.

Указание: След счупване на абразивен диск по време на работа или при повреждане на приспособленията за захващане на електроинструмента или на предпазния кожух електроинструментът трябва да бъде изпратен за ремонт в оторизиран сервис за електроинструменти на Bosch, за адреси вж. раздел "Сервизна служба и консултация за приложения".

Предпазен кожух за шлифоване

Поставете предпазния кожух (10) на захващащото стъпало на електроинструмента така, че кодиращите гърбици да съвпаднат с каналите на стъпалото. При това натиснете и задръжте освобождаващия лост (1). Притиснете предпазния кожух (10) към шийката на електроинструмента, докато борта на предпазния кожух допре до фланеца на електроинструмента и завъртete предпазния кожух, докато чуете отчетливо прещракване.

Регулирайте позицията на предпазния кожух (10) съобразно конкретните работни условия. За целта натиснете освобождаващия лост (1) нагоре и завъртете предпазния кожух (10) в желаната позиция.

▶ Винаги настройвайте предпазния кожух (10) така, че и двете гърбици на освобождаващия лост (1) да влизат в предвидените за целта отвори на предпазния кожух (10).
▶ Настройте предпазния кожух (10) така, че да се предотвратява летенето на искри по посока на оператора.
По посока на въртене на принадлежността предпазният кожух (10) може да се върти само при натискане на освобождаващия лост (1)! В противен случай електроинструментът не бива в никакъв случай

да бъде ползван и трябва да бъде изпратен в сер- виз за ремонт.

Указание: Кодиращите гърбици на предпазния кожух (10) гарантират, че на електроинструмента могат да бъдат монтирани само подходящи предпазни кожуси.

Прахоуловителен кожух за шлифоване

За шлайфане без прах на бои, лакове и пластмасови в комбинация с дискове от твърд метал (14) можете да използвате прахоуловителния кожух (9). Прахоуловителният кожух (9) не е подходящ за обработката на метал.

Към прахоуловителния кожух (9) може да бъде включена подходяща прахосмукачка Bosch. Пъхнете за целта шланга на прахосмукачката с изсмуквателния адаптер в предвидения накрайник на прахоуловителния кожух.

Предпазен кожух за рязане

▶ Използвайте за рязане винаги предпазния кожух за рязане (11) или предпазния кожух за шлайфане (10) заедно с капака за рязане (12).
▶ При рязане в камък винаги осигурявайте достатъчно мощна аспирационна система.

Предпазният кожух за рязане (11) се монтира като пред- пазния кожух за шлайфане (10).

Капак за рязане от метал

Монтирайте капака за рязане (12) от метал върху предпазния кожух за шлайфане (10) (вж. фигур. А): Завъртете назад скобата (①). Пъхнете капака (12) върху предпазния кожух за шлайфане (10) (②). Натиснете скобата здраво върху предпазния кожух (10) (③).

За демонтаж (вж. фиг. В) натиснете главата в скобата (①) и я завъртете назад (②). Изтеглете капака (12) от предпазния кожух (10) (③).

Капак за рязане от пластмаса

Пъхнете капака за рязане (12) от пластмаса върху предпазния кожух за шлайфане (10) (вж. фиг. C).

Капакът (12) се фиксира отчетливо и видимо върху пред- пазния кожух (10).

За демонтаж (вж. фигур. D) отключете капака (12) върху предпазния кожух (10) (①) отляво или отдясно и изтегле-те капака (②).

Прахоизсмукваш кожух за рязане с водеща шейна

Прахоуловителният кожух за рязане с водеща шейна (33) се монтира като предпазния кожух за шлай-фане.

Чрез закрепването на спомагателната ръкохватка (7)/(6) посредством скобата върху прахоуловителния кожух на предавателния корпус електроинструментът се свързва здраво с прахоуловителния кожух. Към прахоуловителния кожух с водеща шейна (33) може да се свърже подходяща прахосмукачка на Bosch. Пъхнете за целта шланга на прахосмукачката с изсмуквателния адаптер в предвидения накрайник на прахоуловителния кожух.

Указание: Триенето, което възниква от праха в шланга на прахосмукачката и в принадлежностите по време на изсмукване, причинява електростатичен заряд, който потребителят може да усети като статичен разряд (в зависимост от факторите на околната среда и физиологичното му състояние). Bosch препоръчва като цяло използването на антистатичен шланг на прахосмукачката (принадлежност) за изсмукване на фин прах и сухи материали.

Защита за ръце

▶ Монтирайте за работа с гумен подложен диск (26) или с чашковидна телена четка/конусна четка/диамантена боркорона винаги защитата за ръце (25).

Закрепете защитата за ръце (25) със спомагателната ръкохватка (7)/(6).

Стандартна спомагателна ръкохватка/потискаща вибрациите спомагателна ръкохватка

Завийте спомагателната ръкохватка (7)/(6) в зависимост от начина на работа вдясно или вляво на редукторната глава.

▶ Използвайте Вашия електроинструмент само със спомагателна ръкохватка (7)/(6).
▶ Не използвайте електроинструмента, ако спомагателната ръкохватка (7)/(6) е повредена. Не извършвайте промени по спомагателната ръкохватка (7)/(6).

Вибропоглъщащата спомагателна ръкохватка (6) позволява работа с намалени вибрации и съответно по- удобна и сигурна работа.

Монтиране на шлифоващия инструмент

▶ Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от захранващата мрежа.
▶ Не ги докосвайте, преди да са се охладили. По време на работа дисковете се нагряват силно.

Почистете вала (24) и всички детайли, които ще монтира- те.

При затягане и освобождаване на инструментите за шлифоване натиснете бутона за блокиране на вала (2), за да задържите вала неподвижен.

Натискайте бутона за блокиране на вала само когато той е в покой. В противен случай електроинструментът може да бъде повреден.

Диск за шлифоване / рязане

Внимавайте за размерите на инструментите за шлифова- не. Диаметърът на отвора трябва да е подходящ за поема- щия фланец. Не използвайте адаптери или редуциращи звена.

При ползването на диамантени режещи дискове внимавайте стрелката за посоката на въртене на диска да съвпада с посоката на въртене на електроинструмента (вижте стрелката за посоката на въртене върху корпуса).

Последователността на монтаж е видима върху графична- та страница.

Указание: При монтажа на свързани дискове за шлайфане или рязане с помоща на доставения поемащ фланец (13) и обтяжната гайка (20), респ. бързообтяжната гайка (21) не е нужно използване на междинни подложки.

За закрепване на диска за шлайфане/рязане пъхнете поемация фланец с О-пръстен (13) върху вала (24) и за-вийте обтяжната гайка (20). Внимавайте за центроването на обтяжната гайка (20) според използвания диск за шлайфане/рязане (вж. изображенията в предната част на инструкцията за експлоатация) и ги затегнете с ключа с два отвора(вж. „Бързообтяжна гайка SDS-clic Страница 291).

▶ След монтирането на абразивния диск, преди да включите електроинструмента, се уверете, че дискът е монтиран правилно и може да се върти свободно. Уверете се, че абразивният диск не допира до предпазния кожух или други детайли на електроинструмента.

Около стъпалото за работния инструмент на центроващия фланец (13) е поставен пръстен от изкуст-вен материал (О-пръстен). Ако О-пръстенът липсва или е повреден, трябва задължително да поставите нов центроващ фланец (13).

Бързообтяжна гайка SDS-elic

За лесна смяна на инструмента за шлифоване без използване на други инструменти можете вместо обтяжната гайка (20) да използвате бързообтяжна гайка (21).

▶ Бързообтяжната гайка (21) може да се използва само за шлифовъчни или режещи дискове.

Използвайте само бързообтяжна гайка в безукорно състояние (21).

Внимавайте при завинтването надписаната страна на бързообтяжната гайка (21) да не сочи към страната за шлифоване; стрелата трябва да сочи към индексната маркировка (34).

Натиснете бутона за фиксиране на вала (2), за да фиксирате вала за шлифоване. За да затегнете бързообтяжната гайка, завъртете диска за шлифоване силно по посока на часовника.

Правилно затегната и изправна гайка за бързо затягане можете да раз- вiete чрез завъртане на пръстена обратно на часовниковата стрелка. В никакъв случай не опитвайте да развивате с клещи блокирана гайка, за целта използвайте ключ с два отвора. Използвайте ключа с два отвора както е показано на фи- гурата.

Разрешени инструменти за шлифоване

Можете да използвате всички посочени в настоящото ръководство за експлоатация инструменти за шлифоване. Допустимите обороти [min ^-1 ] респ. периферна скорост на [m/s] на използваните инструменти за шлифоване трябва да отговарят най-малко на данните от долната таблица. Ето защо спазвайте допустимите обороти, респ. периферна скорост на етикета на инструмента за шлифоване.

Makc. [mm] [mm] [°]
D b s d a [min]						-1[m/s]
	125	7,2	-	22,2	-	12000	80
	150	7,2	-	22,2	-	10000	80
	125	4,2	-	22,2	-	12000	80
	150	4,2	-	22,2	-	10000	80
	125	-	-	-	-	12000	80
	150	-	-	-	-	10000	80
	75 30 - M 14 - 12000 80
	125	24	-	M 14	-	12000	80
	125	19	-	22,2	-	12000	80
	150	24	-	M 14	-	10000	80
	150	19	-	22,2	-	10000	80
	125 -- M 14 - 12000 80
	83 -- M 14 - 12000 80

Makc. [mm] [mm] [°]
	Dbsda [min]					-1] [m/s]
	125	6	10	22,2	>0	12000	80
	150	6	10	22,2	>0	10000	80
	125 21 - 22,2 - 12000 80

Система за прахоулавяне

Прахове, отделящи се при обработването на материали като съдържащи олово бои, някои видове дървесина, минерали и метали могат да бъдат опасни за здравето. Контактът до кожата или вдишването на такива прахове могат да предизвикат алергични реакции и/или заболевания на дихателните пътища на работащия с електроинструмента или намиращи се наблизо лица.

Определени прахове, напр. отделящите се при обработване на бук и дъб, се считат за канцерогенни, особено в комбинация с химикали за третиране на дървесина (хромат, консерванти и др.). Допуска се обработването на съдържащи азбест материали само от съответно обучени квалифицирани лица.

– По възможност използвайте подходяща за обработвания материал система за прахоулавяне.
– Осигурявайте добро проветряване на работното място.
– Препоръчва се използването на дихателна маска с филтър от клас P2.

Спазвайте валидните във Вашата страна законови разпоредби, валидни при обработване на съответните материали.

Избягвайте натрупване на прах на работното място. Прахът може лесно да се самовъзпламени.

▶ Не претоварвайте електроинструмента до степен, при която въртенето му да спира напълно.
▶ Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от захранващата мрежа.
▶ Внимание при правене на отвори в носещи стени, вж. раздели "Указания за статиката".
▶ Застопорете детайла, ако не е сигурно поставен по-ради собственото си тегло.
▶ След силно натоварване оставяйте електроинструмента да се върти на празен ход в продължение на няколко минути, за да може работният инструмент да се охлади.
▶ Не използвайте електроинструмента, монтиран в стенд за рязане.
▶ Не ги докосвайте, преди да са се охладили. По вре- ме на работа дисковете се нагряват силно.

Указания за работа

Грубо шлифоване

▶ Използвайте при грубо шлайфане със свързана шкурка винаги предпазния кожух за шлайфане (10).
▶ Никога не използвайте режещи дискове за грубо шлифоване.
▶ При грубо шлайфане предпазният кожух за рязане (11) или предпазният кожух за шлайфане (10) с монтиран капак за рязане (12) могат да се ударят в обработвания детайл и да доведат до загуба на контрол.

Най-добри резултати при грубо шлайфане се постигат при наклон на диска от 30° до 40°. Придвижвайте електроинструмента с умерено притискане напред и назад. Така обработвания детайл не се нагрява прекалено, не се образуват цветни ивици и бразди.

▶ При използване на свързани дискове, които са разрешени както за рязане, така и за шлайфане, предпазният кожух за рязане (11), респ. предпазният кожух за шлайфане (10) с монтиран капак за рязане (12) трябва да се използват.

Повърхностно шлайфане с ветрилообразен пластинчат диск

▶ Използвайте при шлайфане с ветрилообразен пластинчат диск винаги предпазният кожух за шлайфане (10).

С ветрилообразния пластинчат диск (принадлежност) можете да обработвате и изпъкнали повърхности и профили. Ветрилообразните пластинчати дискове имат значително по-дълга експлоатационна продължителност, пониско ниво на шум и по-ниски температури на шлайфане от обичайните дискове за шлайфане.

Повърхностно шлайфане с шлифоващ диск

▶ Монтирайте за работи с гумения подложен диск (26) винаги защитата за ръце (25).

Шлайфането с шлифоващ диск може да стане без пред- пазен кожух.

Последователността на монтаж е видима върху графичната страница.

Навийте кръглата гайка (28) и я затегнете с ключа с два отвора.

▶ Използвайте при изчеткване с дискови четки винаги предпазния кожух за шлайфане (10). Изчеткването с чашковидни телени четки/конусни четки може да се извършва без предпазен кожух.
▶ Монтирайте за работи с чашковидната телена четка или конусната четка винаги защитата за ръцете (25).
▶ Теловете на дисковите четки могат да се захванат за предпазния кожух и да се счупят, ако максимал-

но допустимите размери на дисковите четки се превишат.

Последователността на монтаж е видима върху графична- та страница.

Чашковидната телена четка/дисковата четка с резба M14 трябва да може да се завинтва дотолкова върху вала, че да се фиксира в края на резбата на вала върху фланеца на вала. Затегнете чашковидната телена четка/конусната четка/дисковата четка с гаечен ключ.

За закрепване на дисковата четка с диаметър 22,22 mm пъхнете поемащия фланец с О-пръстена (13) върху вала (24), завинтете кръглата гайка (28) и я затегнете с ключа с два отвора.

Рязане на метал

▶ Използвайте при рязане на метал със свързани дискове за рязане или с диамантени дискове за рязане винаги предпазния кожух за рязане (11) респ. предпазния кожух за шлайфане (10) с монтиран капак за рязане (12).
▶ При използването на предпазния кожух за шлайфане (10) за дейности по рязане със свързани дискове за рязане има увеличен риск от излагане на искри и частици, както и части от дисковете при счупване.

Работете при рязане с умерено, съобразено с обработвания материал подаване. Не упражнявайте натиск върху диска, не режете подъгъл и не го клатете.

Не спирайте движещите се по инерция режещи дискове чрез странична контра.

Електроинструментът трябва да се води винаги подаване в обратна посока. В противен случай съществува опасност той да бъде изхвърлен неконтролируемо от среза. При рязане на профили и четириъгълни тръби най-добре използвайте минималното напречно сечение.

Рязане на камък

▶ Използвайте при рязане на камък със свързани дискове за рязане или с диамантени дискове за рязане за камък/бетон винаги прахоуловителния кожух за рязане с водеща шейна (33) или предпазния кожух за рязане (11) или предпазния кожух за шлайфане (10) с монтиран капак за рязане (12).
▶ При рязане в камък винаги осигурявайте достатъчно мощна аспирационна система.
Работете с противопрахова маска.
Допуска се използването на пневматичния инструмент само за сухо рязане/шлифоване.
▶ При използване на предпазния кожух за рязане (11), предпазния кожух за шлайфане (10) или предпазния кожух за шлайфане (10) с монтиран капак за рязане (12) за рязане и шлайфане в бетон или зидария има увеличено натоварване от прах, както и увеличен риск от загуба на контрол

294|Български

върху електроинструмента, което може да доведе до откат.

При рязане на каменни материали е най-добре да използ- вате диамантен режещ диск.

При използването на прахоуловителния кожух за рязане с водеща шейна (33) прахосмукачката трябва да е разрешена за изсмукване на каменния прах. Bosch предлага подходящи прахосмукачки.

Включете електроинструмента и го поставете върху детайла с предната част на водещата шейна. Придвижвайте електроинструмента с умерено подаване, съобразено с обработвания материал.

При рязане на особено твърди материали, напр. бетон с високо съдържание на чакъл, диамантеният диск може да прегрее и да се повреди. Искрите около диамантения диск са явен признак за това.

В този случай прекъснете рязането и оставете диамантения диск на празен ход при максимальни обороти за кратко, за да се охлади.

Значително намалена производителност и образуването на венец от искри по диска са указания за затъпяване на диамантения диск. Можете да го наточите чрез кратки срезове в абразивен материал, напр. силикатна тухла.

Рязане на други материали

▶ Използвайте при рязане на материали като пластмаса, композитни материали и др. със свързани дискове за рязане или Carbide Multi Wheel дискове за рязане винаги предпазния кожух за рязане (11) или предпазния кожух за шлайфане (10) с монтиран капак за рязане (12). Чрез използването на прахоуловителния кожух с водеща шейна (33) постигате по-добро прахоулавяне.

▶ Използвайте само сухи диамантени боркорони.

▶ Монтирайте за работи с диамантени боркорони винаги защитата за ръце (25).

Не поставяйте диамантената боркорона паралелно на обработвания детайл. Вкарвайте в обработвания детайл скосено и с кръгообразни движения. Така постигате оптимално охлаждане и по-дълго време на работа на диамантената боркорона.

Указания за статиката

Пролуките в носещи стени подлежат на специфични за страната установявания. Тези предписания трябва да се спазват непременно. Преди началото на работата привлечете отговорния статик, архитект или компетентния ръководител обект за консултация.

При използване на електроинструмента с мобилни генератори на ток, които нямат достатъчно резерви от мощност, респ. нямат подходящо регулиране на напрежение-

то с подсилване на пусковия ток, може да се стигне до ограничения на мощността или нетипично поведение при включване.

Моля, имайте предвид пригодността на използвания от Вас генератор на ток, по-конкретно по отношение на мрежовото напрежение и честота.

Съобразявайте се с напрежението на захранващата мрежа! Напрежението на захранващата мрежа трябва да съответства на данните, изписани на табелката на електроинструмента.

Включване/изключване

Изпълнение превключвател със застопоряване (GWS 18-125 L / GWS 18-125 SL / GWS 18-125 L Inox / GWS 18-150 L)

За въвеждане в експлоатация на електроинструмента избутайте лоста за отключване (4) напред ①, натиснете след това пусковия прекъсвач (5) ② и го задръжте натиснат.

За фиксиране на натиснатия пусков прекъсвач (5) избутайте пусковия прекъсвач (5) още напред ③.

За да изключите електроинструмента, отпуснете пусковия прекъсвач (5), респ. ако той е фиксиран, натиснете пусковия прекъсвач (5) за кратко ② и след това го отпуснете ④.

Изпълнение на превключватели без застопоряване (GWS 18-125 PL / GWS 18-125 SPL / GWS 18-125 PL Inox)

За въвеждане в експлоатация на електроинструмента избутайте лоста за отключване (4) напред ①. След това го натиснете и го задръжте натиснат ③.

За да изключите електроинструмента, отпуснете пусковия прекъсвач (5) ④.

▶ Преди ползване проверявайте шлифоващите инструменти. Шлифоващят инструмент трябва да е монтиран безукорно и да може да се върти свободно. Оставяйте за проба инструмента да се върти в продължение на най-малко 1 минута. Не използвайте повредени, биещи или вибриращи шлифоващи инструменти. Повредени шлифоващи инструменти могат да се разрушат и да предизвикат наранявания.

Поддържане и сервис

Поддържане и почистване

▶ Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от захранващата мрежа.
▶ За да работите качествено и безопасно, поддържайте електроинструмента и вентилационните му отвори чисти.
▶ Използвайте при екстремни условия на употреба по възможност винаги изсмукваща инсталация. Редовно продухвайте вентилационните отвори и ползвайте дефектнотоков предпазен прекъсвач (PRCD). При обработване на метали по вътрешността на електроинструмента може да се отложи токопровеждащ прах. Това може да наруши защитната изолация на електроинструмента.

Съхранявайте и се отнасяйте към допълнителните принадлежности грижливо.

Когато е необходима замяна на захранващия кабел, тя трябва да се извърши в оторизиран сервис за електроинструменти на Bosch, за да се запази нивото на безопасност на Bosch електроинструмента.

Клиентска служба и консултация относно употребата

Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относно резервни части. Покомпонентни чертежи и информация за резервните части ще откриете и на:

www.bosch-pt.com

Екипът по консултация относно употребата на Bosch ще Ви помогне с удоволствие при въпроси за нашите про- дукти и техните аксесоари.

Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изписан на табелката на уреда.

България

Robert Bosch SRL

Тел.: [phone] (Български)

Други сервисни адреси ще откриете на:

С оглед опазване на околната среда електроинструментът, допълнителните приспособления и опаковката трябва да бъдат подложени на подходяща преработка за повторното използване на съдържащите се в тях суровини.

Не изхвърляйте електроинструменти при битовите отпадъци!

Само за страни от ЕС:

Негодните за употреба електроинструменти трябва да се изхвърлят разделно. Използвайте предвидените системи за събиране.

При неправилно изхвърляне старите електрически и електронни уреди поради възможното наличие на опасни вещества могат да окажат вредни влияния върху околната среда и човешкото здраве.

Македонски
