Тип продукт	Ъглова шлайфмашина
Модел	GWS 850 CE
Номинална мощност	850 W
Изходна мощност	490 W
Номинална скорост на въртене	11000 min⁻¹
Диапазон на регулиране на скоростта на въртене	2800–11000 min⁻¹
Максимален диаметър на диска	125 mm
Резба на шпиндела	M14
Дължина на резбата на шпиндела	22 mm
Ограничител на пусков ток	Да
Система Constant Electronic	Да
Предварителен избор на скорост на въртене	Да
Тегло (съгласно EPTA 01/2003)	1,9 kg
Клас на защита	II (двойна изолация)
Ниво на звуково налягане	86 dB(A)
Ниво на акустична мощност	97 dB(A)
Вибрации – повърхностно шлайфане	7,0 m/s² (K=1,5 m/s²)
Вибрации – шлайфане с шкурка	4,0 m/s² (K=1,5 m/s²)
Регулиране на главата на скоростната кутия	4 позиции на 90°
Допълнителна дръжка	Да
Защитен капак за шлайфане	В комплекта
Защитен капак за рязане	По избор
Захранващо напрежение	230/240 V
Честота	50/60 Hz

Често задавани въпроси - GWS 850 CE BOSCH

Как да включа блокировката на шпиндела на шлайф Bosch GWS 850 CE?

За да блокирате шпиндела, натиснете бутона за блокиране на шпиндела (1) само когато шпинделът е напълно неподвижен. Това позволява безопасна смяна на шлайф диска.

За какви приложения е подходяща шлайф машината GWS 850 CE?

Шлайф машината е предназначена за рязане, шлайфане и четкане на метали и камък без използване на вода. Може да се използва и за шлайфане с шкурка с помощта на подходящи инструменти.

Какви предпазни мерки трябва да се вземат по време на работа?

Винаги носете защитни очила, прахова маска и защита за слуха. Дръжте електроинструмента с две ръце, използвайте допълнителната дръжка и избягвайте контакт със скрити проводници.

Как да монтирам защитния капак за шлайфане?

Поставете защитния капак (7) на шийката на шпиндела, настройте в желаната позиция и затегнете фиксиращия винт (8) с помощта на шестостенния ключ (3). Капакът трябва да защитава оператора от искри.

Има ли шлайф машината регулиране на скоростта на въртене?

Да, модел GWS 850 CE е оборудван с безстепенно регулиране на скоростта чрез копче (4). Диапазонът на регулиране е 2800–11000 об/мин, което позволява адаптиране на работата към различни материали.

Какъв максимален диаметър на диска може да се използва?

Максималният диаметър на шлайф или режещ диск е 125 mm. Използвайте само дискове с отвор, подходящ за закрепващия фланец.

Как да почиствам и поддържам шлайф машината?

Преди почистване винаги изключвайте щепсела. Редовно продухвайте вентилационните отвори със сгъстен въздух. При работа с метален прах използвайте стационарна система за изсмукване и прекъсвач за остатъчен ток.

Къде мога да купя резервни части и да получа сервиз?

Резервните части и сервиз са налични в оторизирани центрове на Bosch. В Полша: ул. Шишкова 35/37, 02-285 Варшава, тел. [phone], инфолиния: [phone].

Как правилно да изхвърлям използвания електроинструмент?

Съгласно директива на ЕС 2002/96/ЕО не изхвърляйте електроинструмента в битови отпадъци. Предайте го в пункт за събиране на отпадъчно електрическо и електронно оборудване за рециклиране.

Мога ли да използвам шлайф машината за полиране?

Не, според инструкциите електроинструментът не може да се използва за полиране. Използването за други цели, различни от предвидените, може да създаде опасност.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GWS 850 CE BOSCH

Български .... Страница 111

Srpski....Strana 127

Slovensko....Stran 140

Hrvatski .... Stranica 154

Eesti. Lehekülg 168

Указания за безопасна работа

Общи указания за безопасна работа

ВНИМАНИЕ

Прочетете внимателно всички указания. Неспазването

на приведените по-долу указания може да до- веде до токов удар, пожар и/или тежки травми.

Съхранявайте тези указания на сигурно място.

Използваният по-долу термин «електроинструмент» се отнася до захранвани от електрическата мрежа електроинструменти (със захранваш кабел) и до захранвани от акумулаторна батерия електроинструменти (без захранваш кабел).

1) Безопасност на работното място

a) Поддържайте работното си място чисто и добре осветено. Безпорядъкът и недостатъчното осветление могат да спомогнат за възникването на трудова злополука.
6) Не работете с електроинструмента в среда с повишена опасност от възникване на експлозия, в близост до леснозапалими течности, газове или прахообразни материали. По време на работа в електроинструментите се отделят искри, които могат да възпламенят прахообразни материали или пари.
в) Дръжте деца и странични лица на безопасно разстояние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите контрола над електроинструмента.

2) Безопасност при работа с електрически ток

a) Щепсельт на електроинструмента трябва да е подходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсела. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар.

6) Избягвайте допира на тялото Ви до за- земени тела, напр. тръби, отоплителни уреди, пещи и хладилници. Когато тялото Ви е заземено, рискът от възник- ване на токов удар е по-голям.
в) Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар.
г) Не използвайте захранващия кабел за цели, за които той не е предвиден, напр. за да носите електроинструмента за кабела или да извадите щепсела от контакта. Предпазвайте кабела от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на токов удар.
д) Когато работите с електроинструмент навън, използвайте само удължителни кабели, подходящи за работа на открито. Използването на удължител, предназначен за работа на открито, намалява риска от възникване на токов удар.
e) Ако се налага използването на електро- инструмента във влажна среда, изпол- звайте предпазен прекъсвач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар.

3) Безопасен начин на работа

a) Бъдете концентрирани, следете внимателно действията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте уморени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсеяност при работа с електроинструмент може да има за последствие изключително тежки наранявания.
6) Работете с предпазващо работно облекло и винаги с предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дейност лични предпазни средства, като

дихателна маска, здрави плътнозатворени обувки със стабилен грайфер, защитна каска или шумозаглушители (антифони), намалява риска от възникване на трудова злополука.

в) Избягвайте опасността от включване на електроинструмента по невнимание. Преди да включите щепсела в захранващата мрежа или да поставите акумулаторната батерия, се уверявайте, че пусковият прекъсвач е в положение «изключено». Ако, когато носите електроинструмента, държите пръста си върху пусковия прекъсвач, или ако подавате захранващо напрежение на електроинструмента, когато е включен, съществува опасност от възникване на трудова злополука.
г) Преди да включите електроинструмента, се уверявайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инструмент, забравен на въртящо се звено, може да причини травми.
д) Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във всеки момент поддържайте равновесие. Така ще можете да контролирате електроинструмента по-добре и по-безопасно, ако възникне неочаквана ситуация.
e) Работете с подходящо облекло. Не работете с широки дрехи или украшения. Дръжте косата си, дрехите и ръкавици на безопасно разстояние от въртящи се звена на електроинструментите. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена.
ж)Ако е възможно използването на външна аспирационна система, се уверявайте, че тя е включена и функционара изправно. Използването на аспирационна система намалява рисковете, дължащи се на отделящата се при работа прах.

4) Грижливо отношение към електроинструментите

а) Не претоварвайте електроинструмента. Използвайте електроинструментите само съобразно тяхното предназначение. Ще работите по-добре и по-безопасно, когато използвате подходящия електроинструмент в зададения от производителя диапазон на натоварване.
6) Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по пред- видения от производителя начин, е опасен и трябва да бъде ремонтиран.
в) Преди да променяте настройките на електроинструмента, да заменяте работни инструменти и допълнителни приспособления, както и когато про- дължително време няма да използвате електроинструмента, изключвайте щепсела от захранващата мрежа и/или изваждайте акумулаторната батерия. Тази мярка премахва опасността от задействане на електроинструмента по невнимание.
г) Съхранявайте електроинструментите на места, където не могат да бъдат достигнати от деца. Не допускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са прочели тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат изключително опасни.
д) Подържайте електроинструментите си грижливо. Проверявайте дали подвижните звена функционират безукорно, дали не заклинват, дали има счупени или повредени детайли, които нарушават или изменят функциите на електроинструмента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремонтирани. Много от трудовите злополуки се дължат на недобре поддържани електроинструменти и уреди.

e) Подържайте режещите инструменти винаги добре заточени и чисти. Добре подържаните режещи инструменти с остри ръбове оказват по-малко съпротивление и се водят по-леко.
ж) Използвайте електроинструментите, допълнителните приспособления, работните инструменти и т.н., съобразно инструкциите на производителя. При това се съобразявайте и с конкретните работни условия и операции, които трябва да изпълните. Използването на електроинструменти за различни от предвидените от производителя приложения повишава опасността от възникване на трудови злополуки.

5) Поддържане

a) Допускайте ремонтът на електроин-струментите Ви да се извършва само от квалифицирани специалисти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на безопасността на електроинструмента.

Указания за безопасна работа с ъглошлайфи

▶ Този електроинструмент може да се използва за шлифоване с абразивен диск и с шкурка, почистване с телена четка, полиране и рязане с абразивен диск. Спазвайте всички указания и предупреждения, съобразявайте се с приведените технически параметри и изображения. Ако не спазвате посочените по-долу указания, последствията могат да бъдат токов удар, пожар и/или тежки травми.
▶ Този електроинструмент не е подходящ за полиране. Извършването на дейности, за които електроинструментът не е предназначен, може да бъде опасно и да доведе до травми.

▶ Не използвайте допълнителни приспособления, които не се препоръчват от производителя специално за този електроинструмент. Фактът, че можете да закрепите към машината определено приспособление или работен инструмент, не гарантира безопасна работа с него.
Допустимата скорост на въртене на работния инструмент трябва да е най-малкото равна на изписаната на табелката на електроинструмента максимальна скорост на въртене. Работни инструменти, които се въртят с по-висока скорост от допустимата, могат да се счупят и парчета от тях да отхвърчат с висока скорост.
▶ Външният диаметър и дебелината на работния инструмент трябва да съответстват на данните, посочени в техническите характеристики на Вашия електроинструмент. Работни инструменти с неподходящи размери не могат да бъдат екранирани по необходимия начин или да бъдат контролирани достатъчно добре.
▶ Шлифоващите дискове, фланци, подложните дискове или другите приложни инструменти трябва да пасват точно на вала на Вашия електроинструмент. Работни инструменти, които не пасват точно на вала на електроинструмента, се въртят неравномерно, вибрират силно и могат да доведат до загуба на контрол над машината.
▶ Не използвайте повредени работни инструменти. Преди всяка употреба проверявайте работните инструменти, напр. абразивните дискове за пукнатини или откъртени ръбчета, подложните дискове за пукнатини или силно износване, телените четки за недобре захванати или счупени телчета. Ако изтървете електроинструмента или работния инструмент, ги проверявайте внимателно за увреждания или използвайте нови неповредени работни инструменти. След като сте проверили внимателно и сте монтирали работния инструмент, оставете електроинструмента да работи на максимальни обороти в продължение на

една минута; стойте и дръжте намиращи се наблизо лица встрани от равнината на въртене. Най-често повредени работни инструменти се чупят през този тестов период.

Работете с лични предпазни средства. В зависимост от приложението работете с цяла маска за лице, защита за очите или предпазни очила. Ако е необходимо, работе с дихателна маска, шумозаглушители (антифони), работни обувки или специализирана престилка, която Ви предпазва от малки откртени при работата частички. Очите Ви трябва да са защи-тени от летящите в зоната на работа час-тички. Противопраховата или дихателната маска филтрират възникващия при работа прах. Ако продължително време сте изло-жени на силен шум, това може да доведе до загуба на слух.
▶ Внимавайте други лица да бъдат на безопасно разстояние от зоната на работа. Всеки, който се намира в зоната на работа, трябва да носи лични предпазни средства. Откъртени парченца от обработвания детайл или работния инструмент могат в резултат на силното ускорение да отлетят надалече и да предизвикат наранявания също и извън зоната на работа.
Когато съществува опасност работният инструмент да попадне на скрити под повърхността проводници под напрежение, дръжте електроинструмента само за елетроизолираните ръкохватки. При контакт с проводници под напрежение то може да се предаде на металните елементи на електроинструмента и това да предизвика токов удар.
- Дръжте захранващия кабел на безопасно разстояние от въртящите се работни инструменти. Ако изгубите контрол над електроинструмента, кабельт може да бъде прерязан или увлечен от работния инструмент и това да предизвика наранявания, напр. на ръката Ви.

▶ Никога не оставяйте електроинструмента, преди работният инструмент да спре напълно въртенето си. Въртящият се инструмент може да допре до предмет, в резултат на което да загубите контрол над електроинструмента.
▶ Докато пренасяте електроинструмента, не го оставяйте включен. При неволен допир дрехите или косите Ви могат да бъдат увлечени от работния инструмент, в резултат на което работният инструмент може да се вреже в тялото Ви.
Редовно почиствайте вентилационните отвори на Вашия електроинструмент.

Турбината на електродвигателя засмуква прах в корпуса, а натрупването на метален прах увеличава опасността от токов удар.

▶ Не използвайте електроинструмента в близост до леснозапалими материали.

Летящи искри могат да предизвикат възпламеняването на такива материали.

▶ Не използвайте работни инструменти, които изискват прилагането на охлаждащи течности. Използването на вода или други охлаждащи течности мож да предизвика токов удар.

Откат и съвети за избягването му

Откат е внезапната реакция на машината вследствие на заклинване или блокиране на въртящия се работен инструмент, напр. абразивен диск, гумен подложен диск, телена четка и др. п. Заклинването или блокирането води до рязкото спиране на въртенето на работния инструмент. Вследствие на това електроинструментът получава силно ускорение в посока, обратна на посоката на движение на инструмента в точката на блокиране, и става неуправляем.

Ако напр. абразивен диск се заклини или блокира в обработваното изделие, ръбът на диска, който допира детайла, може да се огъне и в резултат дискът да се счупи или да възникне откат. В такъв случай дискът се ускорява към работещия с машината или в обратна посока, в зависимост от посоката на въртене на диска и мястото на заклинване. В такива случаи абразивните дискове могат и да се счупят.

Откат възниква в резултат на неправилно или погрешно използване на електроин-струмента. Възникването му може да бъде предотвратено чрез спазването на подходящи предпазни мерки, както е описано по-долу.

Дръжте електроинструмента здраво и дръжте ръцете и тялото си в такава позиция, че да противостоите на евентуално възникваш откат. Ако електроинструментът има спомагателна ръкохватка, винаги я използвайте, за да го контролирате по-добре при откат или при възниквашите реакционни моменти по време на включване. Ако предварително вземете подходящи предпазни мерки, при възникване на откат или силни реакционни моменти можете да овладеете машината.

▶ Никога не поставяйте ръцете си в близост до въртящи се работни инструменти. Ако възникне откат, инструментът може да нарани ръката Ви.

Избягвайте да заставате в зоната, в която би отскочил електроинструментът при възникване на откат. Откатът премества машината в посока, обратна на посоката на движение на работния инструмент в зоната на блокиране.

Работете особено предпазливо в зоните на ъгли, остри ръбове и др. п. Избягвайте отблъскването или заклинването на работните инструменти в обработвания детайл. При обработване на ъгли или остри ръбове или при рязко отблъскване на въртящия се работен инструмент съществува повишена опасност от заклинване. Това предизвиква загуба на контрол над машината или откат.

▶ Не използвайте верижни или назъбени режещи листове. Такива работни инструменти често предизвикват откат или загуба на контрол над електроинструмента.

Специални указания за безопасна работа при шлифоване или рязане с абразивни дискове

Използвайте само предвидените за Вашия електроинструмент абразивни дискове и предназначения за използвания

Абразивни дискове, които не са предназначени за електроинструмента, не могат да бъдат екранирани добре и не гарантират безопасна работа.

▶ Предпазният кожух трябва да е захванат здраво към електроинструмента и да е разположен така, че да осигурява максимальна безопасност, напр. абразивният диск не трябва да е насочен непокрит от кожуха към работащия с машината. Кожухът трябва да предпазва работащия с машината от отхвърчащи откъртени парченца и от влизане в съприкосновение с въртящия се абразивен диск.

Допуска се използването на абразивните дискове само за целите, за които те са предвидени. Напр.: никога не шлифовайте със страничната повърхност на диск за рязане. Дисковете за рязане са предназначени за отнемане на материал с ръба си. Странично прилагане на сила може да ги счупи.

▶ Винаги използвайте застопоряващи фланци, които са в безукорно състояние и съответстват по размери и форма на използвания абразивен диск.

Използването на подходящ фланец предпазва диска и по този начин намалява опасността от счупването му. Застопоряващите фланци за режещи дискове могат да се различават от тези за дискове за шлифоване.

▶ Не използвайте износени абразивни дискове от по-големи електроинструменти. Дисковете за по-големи машини не са предназначени за въртене с високите скорости, с които се въртят по-малките, и могат да се счупят.

Специални указания за безопасна работа с режещи дискове

Избягвайте блокиране на режещия диск или силното му притискане. Не изпълнявайте твърде дълбоки срезове. Претоварването на режещия диск увеличава опасността от заклинването му или блокирането му, а с това и от възникването на откат или счупването му, докато се върти.

Избягвайте да заставате в зоната пред и зад въртящия се режещ диск. Когато режещият диск е в една равнина с тялото Ви, в случай на откат електроинструментът с въртящия се диск може да отскочи непосредствено към Вас и да Ви нарани.
▶ Ако режещият диск се заклини или когато прекъсвате работа, изключвайте електроинструмента и го оставяйте едва след окончателното спиране на въртенето надиска. Никога неопитвайте да извадите въртящия се диск от междината на рязане, в противен случай може да възникне откат. Определете и отстранете причината за заклинването.
▶ Не включвайте повторно електроинструмента, ако дискът се намира в разрязвания детайл. Преди внимателно да продължите рязането, изчакайте режещият диск да достигне пълната си скорост на въртене. В противен случай дискът може да се заклини, да отскочи от обработвания детайл или да предизвика откат.
▶ Подпирайте плочи или големи разрязвани детайли по подходящ начин, за да ограничите риска от възникване на откат в резултат на заклинен режещ диск. По време на рязане големи детайли могат да се огънат под действие на силата на собственото си тегло. Детайлът трябва да е подпрян от двете страни, както в близост до линията на разрязване, така и в другия си край.
▶ Бъдете особено предпазливи при прорязване на канали в стени или други зони, които могат да крият изненади. Режещият диск може да предизвика откат на машината при допир до газо- или водопроводи, електропроводи или други обекти.

Специални указания за безопасна работа при шлифоване с шкурка

▶ Не използвайте твърде големи листове шкурка, спазвайте указанията на производителя за размерите на шкурката. Листове шкурка, които се подават извън подложния диск, могат да предизвикат наранявания, както и да доведат до блокиране и разкъсване на шкурката или до възникване на откат.

Специални указания за безопасна работа при почистване с телени четки

▶ Не забравяйте, че и при нормална работа от телената четка падат телчета. Не претоварвайте телената четка, като я притискате твърде силно. Отхвърчащите от телената четка телчета могат лесно да проникнат през дрехите и/или кожата Ви.
▶ Ако се препоръчва използването на предпазен кожух, предварително се уверявайте, че телената четка не допира до него. Дисковите и чашковидните телени четки могат да увеличат диаметъра си в резултат на силата на притискане и центробежните сили.

Допълнителни указания за безопасна работа

Работете с предпазни очила.

Използвайте подходящи прибори, за да откриете евентуално скрити под повърхността тръбопроводи, или се обърнете към съответното местно снабдително дружество. Влизането в съприкосновение с проводници под напрежение може да предизвика пожар и токов удар. Увреждането на газопровод може да доведе до експлозия. Повреждането на водопровод има за последствие големи материални щети и може да предизвика токов удар.

▶ Ако захранващото напрежение бъде прекъснато (напр. вследствие на прекъсване на тока или ако щепсельт бъде изваден от контакта), деблокирайте пусковия прекъсвач и го поставете в позиция «изключено». Така предотвратявате неконтролирано включване на електроинструмента.
▶ При обработване на каменни материали работете с външна система за прахоулавяне. Използваната прахосмукачка трябва да е сертифицирана за работа с каменна прах. Използването на прахоуловителна система ограничава вредите за здравето Ви, предизвиквани от прахта.
▶ По време на работа дръжте електроинструмента здраво с двете ръце и заемайте стабилно положение на тялото. С двете ръце електроинструментът се води по-сигурно.
Осигурявайте обработвания детайл. Детайл, захванат с подходящи приспособления или скоби, е застопорен по-здраво и сигурно, отколкото, ако го държите с ръка.
▶ Подържайте работното си място чисто. Смесите от различни материали са особено опасни. Фини стружки от леки метали могат да се самовъзпламенят или да експлодират.
▶ Не използвайте електроинструмента, когато захранващият кабел е повреден. Ако по време на работа кабельт бъде повреден, не го допирайте; незабавно изключете щепсела от контакта.

Повредени захранващи кабели увеличават риска от токов удар.

Функционално описание

Прочетете внимателно всички указания. Неспазването на приведените по-долу указания може да доведе до токов удар, пожар и/или тежки травми.

Моля, отворете разгъващата се корица с фигурите и, докато четете ръководството за експлоатация, я оставете отворена.

Предназначение на електро- инструмента

Електроинструментът е предназначен за рязане, шмиргелене и почистване с четка на метални и каменни материали без използване на вода.

При рязане с абразивни дискове трябва да се използва специален предпазен кожух за рязане.

При рязане на каменни материали трябва да бъде осигурявано достатъчно добро прахоулавяне.

С допуснати видове шкурка електроинструментът може да се използва и за шлифоване.

Изобразени елементи

Номерирането на елементите на електро- инструмента се отнася до изображенията на страниците с фигурите.

1 Бутон за блокиране на вала
2 Пусков прекъсвач
3 Шестостенен ключ
4 Потенциометър за предварителен избор на скоростта на въртене (GWS 6-100 E/ G W S 6 - 1 15 E / G W S 6 - 1 25 E / G W S 8 50 C
5 Спомагателна ръкохватка (Изолирана повърхност за захващане)
6 Вал
7 Предпазен кожух за шлифоване
8 Винт за застопоряване на предпазния кожух
9 Центроващ фланец с О-пръстен

10 Диск за шлифоване*

11 Застопоряваща гайка

12 Гайка за бързо застопоряване SDS-clic

13 Чашковиден диск от твърда сплав*

14 Предпазен кожух за рязане*

15 Диск за рязане*

16 Предпазен екран*

17 Гумен подложен диск за шлифоване*

18 Лист шкурка*

19 Кръгла гайка*

21 Предпазен кожух с прахоулавяне и водеща шейна *
22 Диаматен режещ диск*
23 Ръкохватка (Изолирана повърхност за захващане)

*Изобразените на фигурите и описаните допълнителни приспособления не са включени в стандартната окомплектовка на уреда. Изчерпателен списък на допълнителните приспособления можете да намерите съответно в каталога ни за допълнителни приспособления.

Информация за излъчван шум и вибрации

Стойностите за шума са определени съгласно EN 60745.

Равнището А на генерирания шум обикновено е: равнище на звуковото налягане 86 dB(A); мощност на звука 97 dB(A). Неопределеност K=3 dB.

Пълната стойност на вибрациите (векторната сума по трите направления) е определена съгласно EN 60745:

Повърхностно шлифоване (грубо шлифоване, шмиргелене): генерирани вибрации a_h=7,0\ m/s² , неопределеност K=1,5\ m/s² .

Шлифоване с шкурка: генерирани вибрации a_h=4,0\ m/s² , неопределеност K=1,5\ m/s² .

Равнището на генерiranите вибрации, посочено в това Ръководство за експлоатация, е определено съгласно процедурата, дефинирана в EN 60745, и може да бъде използвано за сравняване с други електроинструменти. То е подходящо също и за предварителна ориентировъчна преценка на натоварването от вибрации.

Посоченото ниво на генерираните вибрации е представително за най-често срещаните приложения на електроинструмента. Все пак, ако електроинструментът се използва за други дейности, с други работни инструменти или ако не бъде поддържан, както е предписано, равнището на генерираните вибрации може да се промени. Това би могло да увеличи значительно сумарното натоварване от вибрации в процеса на работа.

За точната преценка на натоварването от ви-

брации трябва да бъдат взимани предвид и периодите, в които електроинструментът е изключен или работи, но не се ползва. Това би могло значително да намали сумарното натоварване от вибрации.

Предписвайте допълнителни мерки за предпазване на работация с електроинструмента от въздействието на вибрациите, например: техническо обслужване на електроинструмента и работните инструменти, поддържане на ръцете топли, целесьобразна организация на работните стъпки.

Декларация за съответствие

С пълна отговорност ние декларираме, че описаният в «Технически данни» продукт съответства на следните стандарти или нормативни документи: EN 60745 съгласно изискванията на Директиви 2004/108/EO, 2006/42/EO.

Подробни технически описания при: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

Бглошлайф GWS...	Professional	660	6-100	6-100 E	6-115	6-115 E
Каталожен номер	0 601 ...	375 0.. 375	0.. 375 7..	375 0.. 375 7..
						375 9..
Номинална консумирана мощност	W	6	6	0	670 670 670	670
Полезна мощност	W	3	9	0	400 400 400	400
Номинална скорост на въртене	min-1	11000	11000	11000	11000
Диапазон на регулиране на скоростта на въртене	min-1		– – 2800		– 11000	– 2800– 11000
макс. диаметър на шлифоващия диск	mm	115	100	100 115 115
Резба на вала		M 14	M 10	M 10	M 14	M 14
макс. дължина на резбата на вала	mm	22	17	17	22	22
Ограничение на пусковия ток		– –	–	–	–	–
Модул за поддържане на постоянна скорост на въртене		– –	–	–	–	–
Регулиране на скоростта на въртене		– –	●	–	●
Маса съгласноEPTA-Procedure 01/2003	kg	1,9	1,8	1,8	1,9	1,9
Клас на защита		☐/II	☐/II	☐/II	☐/II	☐/II
Вглошлайф GWS...	Professional	6-125	6-125 E	850 C	850 C	850 CE
Каталожен номер	0 601 ...	375 1.. 375	9.. 377 5..	377 7..		378 7..
					377 9..	378 9..
Номинална консумирана мощност	W	6	7	0	670 850	850 850
Полезна мощност	W	4	0	0	400 490	490 490
Номинална скорост на въртене	min-1	11000	11000 11000	11000	11000
Диапазон на регулиране на скоростта на въртене	min-1	-	2800-11000	-	-	2800-11000
макс. диаметър на шлифоващия диск	mm	125	125 115	125 125
Резба на вала		M 14	M 14	M 14	M 14	M 14
макс. дължина на резбата на вала	mm	22	22	22	22	22
Ограничение на пусковия ток		-	-	●	●	●
Модул за поддържане на постоянна скорост на въртене		-	-	●	●	●
Регулиране на скоростта на въртене		-	●	-	-	●
Маса съгласноEPTA-Procedure 01/2003	kg	1,9	1,9	1,9	1,9	1,9
Клас на защита		☐/II	☐/II	☐/II	☐/II	☐/II

Приведените данни се отнасят за номинално напрежение на захранващата мрежа [U] 230/240 V. При по-ниски напрежения, както и при специфични изпълнения за някои страни те могат да се различават.
Моля, обърнете внимание на каталожния номер на Вашия електроинструмент, написан на табелката му. Търговските наименования на някои електроинструменти могат да бъдат променяни.

Монтиране

Монтиране на предпазните съоръжения

▶ Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от захранващата мрежа.

Упътване: След счупване на абразивен диск по време на работа или при повреждане на приспособленията за захващане на електроинструмента или на предпазния кожух електроинструментът трябва да бъде изпратен за ремонт в оторизиран сервис за електроинструменти на Бош, за адреси вижте раздела «Поддържане и сервис».

Предпазен кожух за шлифоване

Поставете предпазния кожух 7 на шийката на вала. Завъртете предпазния кожух 7 в позиция, подходяща за конкретните работни условия. Застопорете предпазния кожух 7 като затегнете винта 8 с шестостенния ключ 3.

▶ Поставете предпазния кожух 7 така, че да се предпазите от отхвърчащите при работа искри.

Упътване: кодиращите гърбици на предпазния кожух 7 гарантират, че на електроинструмента могат да бъдат монтирани само подходящи предпазни кожуси.

Предпазен кожух за рязане

▶ При рязане с композитни абразивни дискове винаги използвайте предпазния кожух за рязане 14.
▶ При рязане на каменни материали осигурявайте винаги добро прахоулавяне.

Предпазният кожух за рязане 14 се монтира по същия начин, както и предпазният кожух за шлифоване 7.

Предпазен кожух с прахоулавяне и водеща шейна

Предпазеният кожух с прахоулавяне и водеща шейна 21 се монтира по същия начин като предпазния кожух за рязане 7.

Спомагателна ръкохватка

▶ Използвайте електроинструмента си само с монтирана спомагателна ръкохватка 5.

Навийте спомагателната ръкохватка 5 в зависимост от начина на работа с машината отляво или отдясно на главата.

Предпазен екран

▶ При работа с гумения подложен диск 17, с чашковидна/дискова телена четка или пластинчат диск за шлифоване винаги използвайте предпазния екран 16.

Захванете предпазния екран 16 със спомагателната ръкохватка 5.

Монтиране на инструменти за шлифоване

▶ Преди извършване на каквито и да е дейности по електроинструмента изключайте щепсела от захранващата мрежа.
▶ При работа дисковете за шлифоване и рязане се нагряват силно, не ги докосвайте, преди да са се охладили.

Почистете вала 6 и всички детайли, които ще монтирате.

При затягане и освобождаване на работните инструменти натискайте бутона 1, за да блокирате вала на електроинструмента.

▶ Натискайте бутона за блокиране на вала само когато той е в покой. В противен случай електроинструментът може да бъде повреден.

Диск за шлифоване/рязане

Съобразявайте се с допустимите размери на работните инструменти. Диаметърът на отвора трябва да пасва на стъпалото на центровация фланец. Не използвайте адаптери или редуциращи звена.

При монтиране на диамантни режещи дискове внимавайте стрелката, указваща посоката им на въртене, да съвпада с посоката на въртене на електроинструмента (вижте стрелката на главата на електроинструмента).

Последователността на монтиране може да се види на страницата с фигурите.

За застопоряване на шлифоващ или режещ абразивен диск навийте застопоряващата гайка 11 и я затегнете с двущифтовия ключ, вижте раздела «Гайка за бързо застопоряване».

▶ След монтирането на абразивния диск, преди да включите електроинструмента, се уверете, че дискът е монтиран правилно и може да се върти свободно. Уверете се, че абразивният диск не допира до предпазния кожух или други детайли на електроинструмента.

Центроващ флаенц за вал с присъединителна резба

М 14: На центроващия фланец 9 около центроващото стъпало е поставен О-пръстен от изкуствен материал. Ако О-пръстенът липсва или ако

е повреден, трябва непременно да бъде заменен (каталожен номер 1 600 210 039), преди фланецът 9 да бъде монтиран.

Пластинчат диск

▶ При работа с пластинчатия диск за шлифоване винаги монтирайте предпазния екран за ръка 16.

Гумен подложен диск

▶ При работа с гумения подложен диск за шлифоване 17 винаги монтирайте предпазния екран за ръка 16.

Последователността на монтиране може да се види на страницата с фигурите.

Навийте кръглата гайка 19 и я затегнете с двущифтовия ключ.

▶ При работа с чашковидната телена четка или дисковата телена четка винаги монтирайте предпазния екран за ръка 16.

Последователността на монтиране може да се види на страницата с фигурите.

Използваната чашковидна/дискова телена четка трябва да може да се навие на вала на електроинструмента толкова, че допре здраво до фланеца на вала в края на резбата.

Затегнете чашковидната/дискова телена четка с гаечен ключ.

Гайка за бързо застопоряване SDS-clic

За лесната смяна на работния инструмент без използване на спомагателни инструменти можете вместо застопоряващата гайка 11 да използвате гайка за бързо застопоряване 12.

▶ Допуска се използването на гайката за бързо застопоряване 12 само за абразивни дискове за шлифоване или рязане.

Използвайте само гайки за бързо застопоряване 12 в изрядно техническо състояние.

При навиването внимавайте надписаната страна на гайката за бързо застопоряване 12 да не е обърната към диска; стрелката трябва да е насочена към маркировката 24.

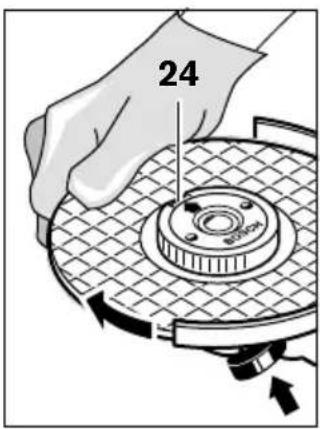

Натиснете бутона за блокиране на вала 1 за да го застопорите. За да затегнете гайката за бързо застопоряване, завъртете диска силно по посока на часовниковата стрелка.

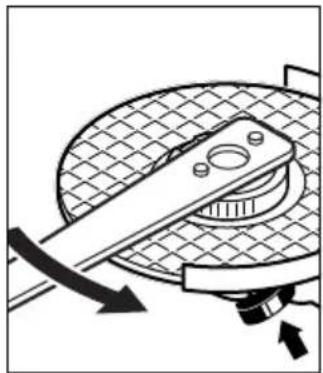

Затегната правилно, неповредена гайка за бързо застопоряване може да бъде развита чрез завъртане на ръка на накатения пръстен в посока, обратна на часовниковата стрелка.

Ако гайката за бързо

застопоряване не може да се освободи, в никакъв случай не се опитвайте да я развиете с клещи, използвайте двущифтовия ключ. Поставете двущифтовия ключ, както е показано на фигурата.

Допустими работни инструменти

Можете да използвате всички посочени в това ръководство работни инструменти.

Допустимата максимальна скорост на въртене [min ^-1 ], респ. периферната скорост [m/s] на използвания работен инструмент трябва да бъдат не по-малки от посочените в таблицата по-долу стойности.

За целта проверете допустимата скорост на въртене, респ. периферна скорост, изписани на етикета на работния инструмент.

	Makc. [mm]		[mm]	-1	[m/s]
	D b d [min]
	100	6	16,0	11000	80
	115	6	22,2	11000	80
	125	6	22,2	11000	80
	100	-	-	11000	80
	115	-	-	11000	80
	125	-	-	11000	80
	70	30	M 10	11000	45
	75	30	M 14	11000	45

Завъртане на главата на редуктора

▶ Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от захранващата мрежа.

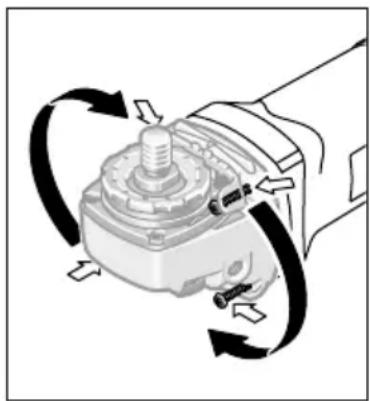

Можете да завъртате редукторната глава на стъпки от по 90°. Така при специални приложения пусковият прекъсвач може да бъде завъртян в удобна позиция, напр. ако Ви е по- удобно да работите с лявата ръка.

Развийте напълно и извадете четирите винта. Внимателно завъртете главата на редуктора до новата позиция, без да я отделяте от корпуса на електроинструмента.

Система за прахоулавяне

▶ Прахове, отделящи се при обработването на материали като съдържащи олово бои, някои видове дървесина, минерали и метали могат да бъдат опасни за здравето. Контактът до кожата или вдишването на такива прахове могат да предизвикат алергични реакции и/или заболевания на дихателните пътища на работещия с електроинструмента или намиращи се наблизо лица.

Определени прахове, напр. отделящите се при обработване на бук и дъб, се считат за канцерогенни, особено в комбинация с химикали за третиране на дървесина (хромат, консерванти и др.). Допуска се обработването на съдържащи азбест материали само от съответно обучени квалифицирани лица.

– По възможност използвайте система за прахоулавяне.
– Осигурявайте добро проветряване на работното място.
– Препоръчва се използването на дихателна маска с филтър от клас P2.

Спазвайте валидните във Вашата страна законови разпоредби, валидни при обработване на съответните материали.

▶ Внимавайте за напрежението на захран- ващата мрежа! Напрежението на захран- ващата мрежа трябва да съответства на данните, посочени на табелката на елек- троинструмента. Уреди, обозначени с 230 V, могат да бъдат захранвани и с напрежение 220 V.

При захранване на електроинструмента от генератори, които нямат достатъчна мощност, респ. нямат подходящо регулиране на напрежението с увеличение на пусковия ток, при включване може да се наблюдава временен спад на мощността или нетипично поведение на електроинструмента. Моля, уверете се, че ползваният от Вас генератор е подходящ, особено по отношение на напрежението и честотата.

Включване и изключване

За включване на електроинструмента преместете пусковия прекъсвач 2 напред.

За застопоряване на пусковия прекъсвач 2 натиснете пусковия прекъсвач 2 в предния му край, докато усетите прещракване.

За изключване на електроинструмента отпуснете пусковия прекъсвач 2 респ. ако е застопорен, кратковременно натиснете и отпуснете пусковия прекъсвач 2.

▶ Проверявайте работните инструменти, преди да ги използвате. Работният инструмент трябва да е монтиран безукорно и да се върти, бездадотира никъде. Оставяйте го да се върти пробно без натоварване най-малко една минута. Не използвайте повредени, биещи или вибриращи работни инструменти. Повредени работни инструменти могат да се разрушат и да причинят тежки травми.

Ограничение на пусковия ток (GWS 850 C/GWS 850 CE)

Електронната система за ограничаване на пусковия ток ограничава мощността при включване на електроинструмента и позволява захранването му да се извършва от мрежи с предпазители 16 А.

Електронен модул за постоянна скорост на въртене (GWS 850 C/GWS 850 CE)

Електронен модул поддържа скоростта на въртене на празен ход и под натоварване практически постоянна, с което осигурява постоянно добра производителност.

Регулиране на скоростта на въртене (GWS 6-100 E/GWS 6-115 E/GWS 6-125 E/GWS 850 CE)

С потенциометъра за предварително установяване на скоростта на въртене 4 можете да изменяте скоростта на въртене съобразно конкретната дейност също и по време на работа.

Стойностите в таблицата по-долу са препоръчителни.

Материал	Приложение	Работен инструмент	Позиция на потенциометъра
Метал Премахване на боя Шкурка 2 – 3
Дърво, метал Почистване с четка, премахване на ръжда		Чашковидна телена четка, шкурка 3
Метал, каменни материали	Шлифоване Диск за шлифоване 4 – 6
Метал Грубо шлифоване (шмиргелене)		Диск за шлифоване 6
Каменни материали	Рязане	Диск за рязане и направляваща шейна (разрязването на каменни материали е разрешено само с използването на направляваща шейна)	6

Указания за работа

▶ Внимавайте при прорязване на канали в носещи стени, вижте раздела «Указания за статична якост».
▶ Ако детайлът не се държи под силата на собственото си тегло, го застопорявайте по подходящ начин.
▶ Не претоварвайте електроинструмента до степен, при която въртенето му да спре.

▶ След силно натоварване на електроинструмента го охладете, като го оставите да работи няколко минути на празен ход.
▶ При работа дисковете за шлифоване и рязане се нагряват силно, не ги докосвайте, преди да са се охладили.
▶ Не използвайте електроинструмента, монтиран в стенд за рязане.

Грубо шлифоване

▶ Никога не използвайте режещи дискове за грубо шлифоване.

Под наклон от 30° до 40° при шлифоване ще постигнете най-добRITE результати.

Придвижвайте електроинструмента с умерен натиск напред-назад. Така обработваният детайл няма да се прегрее, повърхността му да промени цвета си и няма да се образуват дълбоки бразди.

Пластинчат диск

С помощта на пластинчат диск за шлифоване (допълнително приспособление) можете да обработвате и огънати повърхности.

Пластинчатите дискове имат значително по-дълъг живот, шумят и нагряват детайла по-малко от обикновените дискове за шлифоване.

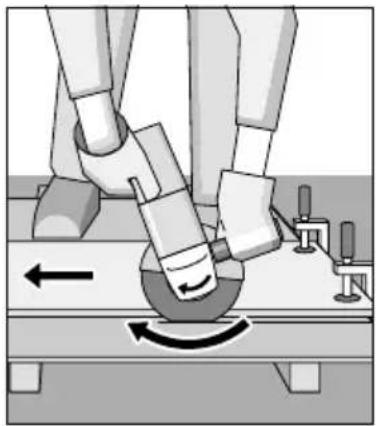

Рязане на метал

▶ При рязане с композитни абразивни дискове винаги използвайте предпазния кожух за рязане 14.

При рязане работете с умерено, съобразено с обработвания материал подаване. Не притискайте режещия диск, не го заклинвайте и не извършвайте с него осцилиращи движения.

Когато изключите електроинструмента, не спирайте принудително диска, като го притискате от двете страни.

С електроинстру- мента трябва да се работи винаги на принципа на противополо- жните движения. В противен случай съществува опасност да изскочи неконтролируемо от среза.

При рязане на профили и тръби с правоъгълно сечение е най-добре да започвате рязането от най-малкото напречно сечение.

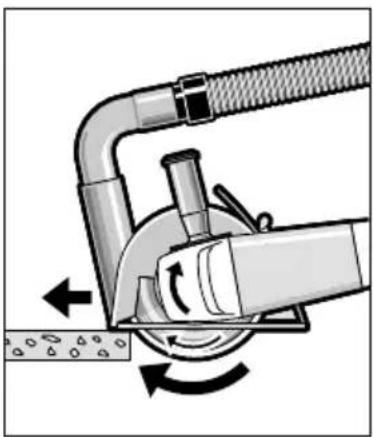

Разрязаване на каменни материали

▶ При рязане на каменни материали осигурявайте винаги добро прахоулавяне.
Работете с противопрахова маска.
Допуска се използването на електроинструмента само за сухо рязане и сухо шлифоване.

При рязане на каменни материали най-добре използвайте диамантен режещ диск.

При работа с прахоуловителен предпазен кожух с водеща шейна 21 използваната прахосмукачка трябва да има допуск за засмукване на каменна прах. Подходящи прахосмукачки можете да намерите в производствената гама на Бош.

Включете електро- инструмента и поставете предната част на направляващата шейна върху детайла.

Придвижвайте електро- инструмента с умерено, съобразено с обработвания материал подаване.

При разрязване на особено твърди материали, напр. бетон с високо съдържание на чакъл, диамантния режещ диск може да се прегрее и да се повреди. Указание за това е появата по него на искрящ венец.

В такъв случай прекъснете рязането и изчакайте диамантния диск да се охлади, като го оставите да се върти известно време на празен ход с максимальна скорост.

Значително намалена скорост на рязане и появата на искрящ венец са указания за затъпен диамантен режещ диск. Можете да го заточите с краткотрайно рязане в абразивен материал, напр. силикатна тухла.

Указания за статична якост

Прорязването на канали в носещи стени трябва да се съобразява с изискванията на стандарта DIN 1053 Част 1 или на съответните национални нормативни уредби.

Тези предписания трябва задължително да бъдат спазвани. Преди да започнете работа, се консультирайте с отговорния строителен инженер, архитект или ръководителя на строителния обект.

Поддържане и сервис

Поддържане и почистване

▶ Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от захранващата мрежа.
▶ За да работите качествено и безопасно, поддържайте електроинструмента и вентилационните отвори чисти.
▶ При екстремно тежки работни условия се старайте винаги да използвате аспирационна система. Продухвайте вентилационните отвори често и включвайте уреда през дефектнотоков предпазен прекъсвач (FI-). При обработване на метали по вътрешността на електроинструмента може да се отложи токопровеждащ прах. Това може да наруши защитната изолация на електроинструмента.

Съхранявайте и се отнасяйте към допълнителните принадлежности грижливо.

Ако въпреки прецизното производство и внимателно изпитване възникне повреда, електроинструментът трябва да се занесе за ремонт в оторизиран сервис за електро-инструменти на Бош.

Когато се обръщате с Въпроси към представителите, моля, непременно посочвайте 10-цифрения каталожен номер, означен на табелката на електроинструмента.

Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относно резервни части. Монтажни чертежи и информация за резервни части можете да намерите също и на

www.bosch-pt.com

Екипът от консултанти на Бош ще Ви помогне с удоволствие при въпроси относно закупуване, приложение и възможности за настройване на различни продукти от производствената гама на Бош и допълнителни приспособления за тях.

Роберт Бош ЕООД - България

Бош Сервиз Център

Гаранционни и извънгаранционни ремонти ул. Сребърна № 3–9

1907 София

Tel.: [phone]

Тел.: [phone]

Tel.: [phone]

С оглед опазване на околната среда електроинструментът, допълнителните приспособления и опаковката трябва да бъдат подложени на подходяща преработка за повторното използване на съдържащите се в тях суровини.

Само за страни от ЕС:

Не изхвърляйте електроинструменти при битовите отпадъци! Съгласно Директивата на ЕС 2002/96/ЕО относно бракувани електрически и електронни устройства и утвърждаването й

като национален закон електроинструментите, които не могат да се използват повече, трябва да се събират отделно и да бъдат подлагани на подходяща преработка за оползотворяване на съдържащите се в тях вторични суровини.

Правата за изменения запазени.

Uputstva o sigurnosti

Opšta upozorenja za električne alate

! UPOZORENJE

Čitajte sva upozorenja i uputstva. Propusti kod

pridržavanja upozorenja i uputstava mogu imati za posledicu električni udar, požar i/ili teške povrede.

Čuvajte sva upozorenja i uputstva za budućnost.

Pojam upotrebljen u upozorenjima „električni alat“ odnosi se na električne alate sa radom na mreži (sa mrežnim kablom) i na električne alate sa radom na akumulator (bez mrežnog kabla).

1) Sigurnost na radnom mestu

a) Držite Vaše radno područne čisto i dobro osvetljeno. Nered ili neosvetljena radna područja mogu voditi nesrećama.
b) Ne radite sa električnim alatom u okolini ugroženoj eksplozijom, u kojoj se nalaze zapaljive tečnosti, gasovi ili prašine.
Električni alati prave varnice koje mogu zapaliti prašinu ili isparenja.
c) Držite podalje decu i druge osobe za vreme korišćenja električnog alata.
Prilikom rada možete izgubiti kontrolu nad aparatom.
