| Toote tüüp | Nurklihvija |
| Mudel | GWS 850 CE |
| Nimivõimsus | 850 W |
| Väljundvõimsus | 490 W |
| Nimipöörlemissagedus | 11000 min⁻¹ |
| Pöörlemissageduse reguleerimisvahemik | 2800–11000 min⁻¹ |
| Maksimaalne ketta läbimõõt | 125 mm |
| Spindli keere | M14 |
| Spindli keerme pikkus | 22 mm |
| Käivitusvoolu piiraja | Jah |
| System Constant Electronic | Jah |
| Pöörlemiskiiruse eelvalik | Jah |
| Kaal (vastavalt EPTA 01/2003) | 1,9 kg |
| Kaitseklass | II (topeltisolatsioon) |
| Helirõhu tase | 86 dB(A) |
| Helivõimsuse tase | 97 dB(A) |
| Vibratsioon – pinna lihvimine | 7,0 m/s² (K=1,5 m/s²) |
| Vibratsioon – lihvimine liivapaberiga | 4,0 m/s² (K=1,5 m/s²) |
| Käigukasti pea reguleerimine | 4 asendit iga 90° järel |
| Lisakäepide | Jah |
| Lihvimise kaitsekate | Komplektis |
| Lõikamise kaitsekate | Valikuline |
| Toitepinge | 230/240 V |
| Sagedus | 50/60 Hz |
Korduma kippuvad küsimused - GWS 850 CE BOSCH
Kasutajate küsimused teemal GWS 850 CE BOSCH
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Nurgas Hiomismasin PDF-formaadis tasuta! Leidke oma juhend GWS 850 CE - BOSCH ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. GWS 850 CE kaubamärgi BOSCH.
KASUTUSJUHEND GWS 850 CE BOSCH
etAlgupärane kasutusjuhend
IvInstrukcijas originālvalodā ItOriginali instrukcija
Polski .... Strona 6
Česky....Strana 21
Slovensky....Strana 34
Magyar ....Oldal 49
Kõik ohutusnõuded ja ju- hised tuleb läbi lugeda.
Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused.
Hoidke köik ohutusnöuded ja juhised edasiseks kasutamiseks hoolikalt alles.
Allpool kasutatud mõiste „Elektriline tööriist“ käib võrgutoitega (toitejuhtmega) elektriliste tööriistade ja akutoitega (ilma toitejuhtmeta) elektriliste tööriistade kohta.
1) Ohutusnõuded tööpiirkonnas
a) Töökoht peab olema puhas ja hästi valgustatud. Töökohas valitsev segadus ja hämarus vöib pöhjustada önnetusi.
b) Ärge kasutage elektrilist tööriista plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata.
c) Elektrilise tööriista kasutamise ajal hoidke lapsed ja teised isikud töökohast eema. Kui Teie tähelepanu körvale juhitakse, vöib seade Teie kontrolli alt väljuda.
2) Elektriohutus
a) Elektrilise tööriista pistik peab pistiku-pessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Ärge kasutage kait-semaandusega elektriliste tööriistade puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi saamise riski.
b) Vältige kehakontakti maandatud pindadega, nagu torud, radiaatorid, pliidid ja külmikud. Kui Teie keha on maandatud, on elektrilöögi oht suurem.
c) Hoidke seadet vihma ja niiskuse eest.
Kui elektrilisse tööriista on sattunud vett,
on elektrilöögi oht suurem.
d) Ärge kasutage toitejuhet otstarvetel, milleks see ei ole ette nähtud, näiteks elektrilise tööriista kandmiseks, ülesri-putamiseks või pistiku pistikupesast väljatõmbamiseks. Hoidke toitejuhet kuumuse, öli, teravate servade ja seadme liikuvate osade eest. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi ohtu.
e) Kui töötate elektrilise tööriistaga vabas öhus, kasutage ainult selliseid pikendusjuhtmeid, mida on lubatud kasutada ka välistingimustes. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi ohtu.
f) Kui elektrilise tööriista kasutamine niiskes keskkonnas on vältimatu, kasutage rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasutamine vähendab elektrilöögi ohtu.
3) Inimeste turvalisus
a) Olge tähelepanelik, jälgige, mida Te teete, ning toimige elektrilise tööriistaga töötades kaalutletult. Ärge kasutage elektrilist tööriista, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus seadme kasutamisel võib põhjustada tõsiseid vigastusi.
b) Kandke isikukaitsevahendeid ja alati kaitseprille. Isikukaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmiskaitsevahendite kandmine – söltuvalt elektrilise tööriista tüübist ja kasutusalast – vähendab vigastuste ohtu.
c) Vältige seadme tahtmatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestõstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrilise tööriista kandmisel sõrme lülitil või ühendate vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla önnetused.
d) Enne elektrilise tööriista sisselülitamist eemaldage selle küljest reguleerimis- ja mutrivõtmed. Seadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi.
e) Vältige ebatavalist kehaasendit. Võtke stabiilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist tööriista ootamatutes olukordades paremini kontrollida.
f) Kandke sobivat rõivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed, rõivad ja kindad seadme liikuvatest osadest eemal. Lotendavad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele.
g) Kui on võimalik paigaldada tolmueemal-dus- ja tolmukogumisseadiseid, veen-duge, et need on seadmega ühendatud ja et neid kasutatakse õigesti. Tolmu-eemaldusseadise kasutamine vähendab tolmust põhjustatud ohte.
4) Elektriliste tööriistade hoolikas käsitsemine ja kasutamine
a) Ärge koormake seadet üle. Kasutage töö tegemiseks selleks ettenähtud elektrilist tööriista. Sobiva elektrilise tööriistaga töötate ettenähtud jõudluspiirides efektiivsemalt ja ohutumalt.
b) Ärge kasutage elektrilist tööriista, mille lüliti on rikkis. Elektriline tööriist, mida ei ole enam võimalik lülitist sisse ja välja lülitada, on ohtlik ning tuleb parandada.
c) Tõmmake pistik pistikupesast välja ja/või eemaldage seadmest aku enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatusabinõu väldib elektrilise tööriista soovimatut käivitamist.
d) Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatus kohas. Ärge laske seadet kasutada isikutel, kes seadet ei tunne või pole siintoodud juhiseid lugenud. Asjatundmatute isikute käes on elektrilised tööriistad ohtlikud.
e) Hoolitsege seadme eest korralikult. Kontrollige, kas seadme liikuvad osad töötavad veatult ega kiildu kiini. Veenduge, et seadme detailid ei ole murdu-nud või kahjustatud määral, mis mõjutab seadme töökindlust. Laske kahjustatud detailid enne seadme kasutamist paran-dada. Paljude õnnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad.
f) Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hooldatud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida.
g) Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt siintoodud juhistele ning nii, nagu konkreetse seadmetüübi jaoks ette nähtud. Arvestage seejuures töötingimuste ja teostatava töö iseloomuga. Elektriliste tööriistade nõuetevastane kasutamine võib põhjustada ohtlikke olukordi.
5) Teenindus
a) Laske elektrilist tööriista parandada ainult kvalifitseeritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate püsivalt seadme ohutu töö.
Ohutusnõuded nurklihvmasinate kasutamisel
Ühised ohutusnõuded lihvimisel, liivapaberiga lihvimisel, traatharjadega töötlemisel ja lõikamisel
Elektriline tööriist on ette nähtud lihvimiseks, liivapaberiga lihvimiseks, traatharjaga töötlemiseks ja lõikamiseks. Pidage kinni kõikidest hoiatustest, juhistest, joonistest ja andmetest, mis on elektrilise tööriistaga kaasas. Järgnevalt toodud juhiste eiramine võib põhjustada elektrilöögi, tulekahju ja/või raskeid vigastusi.
▶ See elektriline tööriist ei sobi poleerimiseks. Elektrilise tööriista kasutamine otstarbel, milleks see ei ole ette nähtud, on ohtlik ja võib põhjustada vigastusi.
- Ärge kasutage tarvikuid, mida ei ole tootja selle elektrilise tööriista jaoks ette näinud ega soovitanud. Asjaolu, et saate tarvikud oma seadme külge kinnitada, ei taga veel seadme ohutut tööd.
- Kasutatava tarviku lubatud pöörlemiskiirus peab olema vähemalt sama suur nagu elektrilise tööriista maksimaalne pöörete arv. Lubatud kiirusest kiiremini pöörlev tarvik võib puruneda ning selle tükid võivad laiali paiskuda.
Tarviku välisläbimõõt ja paksus peavad vastama elektrilise tööriista mõõtmetele. Valede mõõtmetega tarvikuid ei kata kaitsekate piisaval määral, mistõttu võivad need kontrolli alt väljuda.
Lihvkettad, seibid, lihvtallad ja teised tarvikud peavad elektrilise tööriista spindli läbimõõduga täpselt sobima. Tarvikud, mis spindli läbimõõduga täpselt ei sobi, pöörlevad ebaühtlaselt, vibreerivad tugevalt ja võivad põhjustada kontrolli kaotuse seadme üle.
Ärge kasutage vigastatud tarvikuid. Iga kord enne kasutust kontrollige tarvikuid, näiteks lihvkettaid ja lihvtaldu pragude või kulumise suhtes, traatharju lahtiste või murdunud traatide suhtes. Kui seade või tarvik kukub maha, siis veenduge, et see ei ole vigastatud, või kasutage vajaduse korral vigastamata tarvikut. Kui olete tarviku üle vaadanud ja kohale asetanud, laske seadmel ühe minuti jooksul töötada maksimaalsetel pööretel. Seejuures ärge asetsege pöörleva tarvikuga ühel tasandil ja veenduge, et seda ei tee ka läheduses viibivad inimesed. Selle katseaja jooksul vigastatud tarvikud üldjuhul purunevad.
Kandke isikukaitsevahendeid. Kasutage vastavalt kasutusotstarbele näomaski, silmakaitset või kaitseprille. Vajaduse korral kandke tolmukaitsemaski, kuulmis-kaitsevahendeid, kaitsekindaid või kaitsepõlle, mis kaitseb Teid lihvimisel eralduvate väikeste osakeste eest. Silmad peavad
olema kaitstud seadme kasutamisel eralduvate võõrkehade eest. Tolmu- või hingamisteede kaitsemaskid peavad filtreerima kasutamisel tekkiva tolmu. Pikaajaline vali müra võib kahjustada kuulmist.
▶ Veenduge, et teised inimesed on tööpiirkonnast ohutus kauguses. Igaüks, kes tööpiirkonda siseneb, peab kandma isikukaitsevahendeid. Tooriku või tarviku murdunud tükid võivad eemale paiskuda ja põhjustada vigastusi ka väljaspool otsest tööpiirkonda.
Kui teostate töid, mille puhul tarvik vöib tagada varjatud elektrijuhtmeid vöi seadme enda toitejuhet, hoidke seadet ainult isoleeritud käepidemetest. Kontakt pinge all oleva elektrijuhtmega vöib pingestada seadme metallosad ja pöhjustada elektrilöögi.
Hoidke toitejuhe pöörlevatest tarvikutest eemal. Kontrolli kaotusel seadme üle tekib toitejuhtme läbilõikamise või kaasahaaramise oht ning Teie käsi võib pöörleva tarvikuga kokku puutuda.
- Ärge pange seadet käest enne, kui seadme spindel on täielikult seiskunud. Pöörlev tarvik võib aluspinnaga kokku puutuda, mille tagajärjeks võib olla kontrolli kaotus seadme üle.
▶ Seadme transportimise ajal ärge laske seadmel töötada. Teie rõivad võivad pöörleva tarvikuga juhuslikult kokku puutuda ning tarvik võib tungida Teie kehasse.
▶ Puhastage regulaarselt seadme ventilatsiooniavasid. Mootori ventilaator tömbab tolmu korpusesse, kuhjuv metallitolm vöib pöhjustada elektrilisi ohte.
- Ärge kasutage seadet kergestisüttivate materjalide läheduses. Sädemete töttu vöivad need materjalid süttida.
- Ärge kasutage tarvikuid, mille puhul tuleb kasutada jahutusvedelikke. Vee või teiste jahutusvedelike kasutamine võib põhjustada elektrilöögi.
Tagasilöök ja asjaomased ohutusnõuded
Tagasilöök on kinnikiilduvast tarvikust, näiteks lihvkettast, lihvtallast, traatharjast vmt tingitud järsk reaktsioon.
Kinnikiildumine põhjustab tarviku järsu seiskumise. Selle tagajärjel liigub seade kontrollimatult tarviku pöörlemissuunale vastupidises suunas.
Kui näiteks lihvketas toorikus kinni kiildub, võib tagajärjeks olla tagasilöök või lihvketta murdumine. Lihvketas liigub sõltuvalt ketta pöörlemissuunast kas seadme kasutaja poole või kasutajast eemal. Seejuures võivad lihvkettad ka murduda.
Tagasilöök on seadme ebaõige kasutamise või valede töövõtete tagajärg. Seda saab vältida, rakendades järgnevalt kirjeldatud sobivaid ettevaatusabinõusid.
Hoidke seadet tugevasti kinni ja viige oma keha ja käed asendisse, milles saate tagasilöögijõududele vastu astuda. Suurima kontrolli saavutamiseks tagasilöögijõudude või reaktsioonimomentide üle kasutage alati lisakäepidet, kui see on olemas. Seadme kasutaja suudab sobivaid ettevaatusabinõusid rakendades tagasilöögi- ja reaktsioonijõudusid kontrollida.
- Ärge viige oma kätt kunagi pöörlevate tarvikute lähedusse. Tagasilöögi puhul vöib tarvik liikuda üle Teie käe.
Vältige oma kehaga piirkonda, kuhu seade tagasilöögi puhul liigub. Tagasilöök viib seadme lihvketta liikumissuunale vastupidises suunas.
▶ Eriti ettevaatlikult töötage nurkade, teravate servade jmt piirkonnas. Hoidke ära tarvikute tagasipõrkumine toorikult ja kinnikiildumine. Pöörlev tarvik kaldub nurka- des, teravates servades ja tagasipõrkumise korral kinni kiilduma. See põhjustab kontrolli kaotuse seadme üle või tagasilöögi.
- Ärge kasutage kett- ega hammastatud saeketast. Sellised tarvikud põhjustavad tihti tagasilöögi või kontrolli kaotuse seadme üle.
Spetsiifilised ohutusnõuded lihvimisel ja lõikamisel
- Kasutage üksnes elektrilise tööriista jaoks ette nähtud lihvimistarvikut ja selle lihvimistarviku jaoks ette nähtud kettakaitset. Lihvimistarvikuid, mis ei ole elektrilise tööriista jaoks ette nähtud, ei kata kettakaitse piisavalt ning seetõttu on need ohtlikud.
Kettakaitse peab olema seadme külge kindlalt kinnitatud ja seadistatud nii, et tagatud oleks maksimaalne turvalisus, s. t et seadme kasutaja poole peab alati jääma kettakaitse suletud külg. Kettakaitse peab kasutajat kaitsma eemalepaiskuvate osakeste ja lihvimistarvikuga juhusliku kokkupuute eest.
Lihvimistarvikuid tohib kasutada üksnes soovitatud kasutusotstarvetel. Näiteks: Ärge kunagi kasutage lihvimiseks lõikeketta külgpinda. Lõikekettad on ette nähtud materjali lõikamiseks ketta servaga. Külgsuunas rakendatavate jõudude toimel võivad need kettad puruneda.
▶ Kasutage valitud lihvketta jaoks alati öige suuruse ja kujuga ning vigastamata seibi. Sobivad seibid kaitsevad lihvketast ja vähendavad lihvketta purunemise ohtu. Lõikeketaste seibid võivad lihvketaste seibidest erineda.
- Ärge kasutage suuremate elektriliste tööriistade kulunud lihvkettaid. Suuremate elektriliste tööriistade lihvkettad ei ole ette nähtud kasutamiseks väiksemate seadmete körgematel pööretel ja võivad puruneda.
Täiendavad spetsiifilised ohutusnõuded lõikamiseks
Vältige lõikeketta kinnikiildumist või liiga suurt rakendatavat survet. Ärge tehke liiga sügavaid lõikeid. Lõikeketta ülekoormamine suurendab selle koormust ja kalduvust kinnikiildumisele ning sellega tagasilöögi või lihvketta purunemise ohtu.
Vältige pöörleva lõikeketta ette ja taha jäävat piirkonda. Kui juhite lõikeketast toorikus endast eemale, võib seade tagasilöögi korral koos pöörleva kettaga otse Teie suunas paiskuda.
Kui lõikeketas kinni kiildub või kui Te töö katkestate, lülitage seade välja ja hoidke seda paigal, kuni ketas on täielikult seiskunud. Ärge kunagi püüdke veel pöörlevat lõikeketast lõikejoonest välja tõmmata, vastasel korral võib tekkida tagasilöök. Tehke kindlaks kinnikiildumise põhjus ja kõrvaldage see.
- Ärge lülitage seadet sisse seni, kuni see on veel toorikus. Laske lõikekettal kõigepealt saavutada maksimaalpöörded, enne kui lõiget ettevaatlikult jätkate. Vastasel korral võib ketas kinni kiilduda, toorikust välja hüpata või tagasilöögi põhjustada.
Toestage plaadid või suured toorikud, et vähendada kinnikiildunud lõikekettast tingitud tagasilöögi ohtu. Suured toorikud võivad omaenda kaalu tõttu läbi painduda. Toorik peab olema toestatud mõlemalt poolt, nii lõikejoone lähedalt kui ka servast.
- Olge eriti ettevaatlikult uputuslõigete tegemisel seintesse või teistesse varjatud objektidesse. Uputatav lõikeketas võib gaasi-või veetorude, elektrijuhtmete või teiste objektide tabamisel põhjustada tagasilöögi.
Spetsiifilised ohutusnõuded liivapaberiga lihvimisel
- Ärge kasutage liiga suurte mõõtmetega lihvpabereid, juhinduge tootja andmetest lihvpaberi suuruse kohta. Üle lihvtalla ulatuvad lihvpaberid võivad põhjustada vigastusi, samuti lihvpaberi kinnijäämist, rebenemist või tagasilööki.
Spetsiifilised ohutusjuhised traatharjade kasutamisel
- Pidage silmas, et traatharjadest eraldub traaditükke ka tavapärasel kasutamisel. Ärge rakendage liiga tugevat survet. Eemalepaiskuvad traaditükid võivad läbi õhukeste riiete Teie kehasse tungida.
Kettakaitse kasutamisel vältige kettakaitse ja traatharja kokkupuute võimalust. Taldrik- ja kaussharjade läbimõõt võib rakendatava surve ja tsentrifugaaljõudude toimel suureneda.
Täiendavad ohutusnõuded
Kandke kaitseprille.
- Varjatult paiknevate elektrijuhtmete, gaasivõi veetorude avastamiseks kasutage sobivaid otsimisseadmeid või pöörduge kohaliku elektri-, gaasi- või veevarustusfirma poole. Kokkupuutel elektrijuhtmetega tekib tulekahju- ja elektrilöögioht. Gaasitorustiku vigastamisel tekib plahvatusoht. Veetorustiku vigastamine põhjustab materiaalse kahju ja võib tekitada elektrilöögi.
Vabastage lüliti (sisse/välja) ja viige see väljalülitatud asendisse, kui vooluvarustus näiteks elektrikatkestuse või toitepistiku pistikupesast väljatõmbamise töttu katkeb. See takistab seadme kontrollimatut taaskäivitamist.
Kivi töötlemisel kasutage tolmuimejat. Tolmuimeja peab olema ette nähtud kivitolmu imemiseks. Tolmuimeja kasutamine vähendab tolmust tingitud ohte.
Hoidke elektrilist tööriista töötades mölema käega ja säilitage stabiilne asend. Elektriline tööriist püsib kahe käega hoides kindlamini käes.
Kinnitage töödeldav toorik. Kinnitusseadmete või kruustangidega kinnitatud toorik püsib kindlamalt kui käega hoides.
▶ Hoidke oma töökoht puhas. Materjalisegud on eriti ohtlikud. Kergmetallide tolm võib süttida või plahvatada. - Ärge kasutage elektrilist tööriista, mille toitejuhe on vigastatud. Ärge puudutage vigastatud toitejuhet; kui toitejuhe saab töötamise ajal vigastada, tömmake pistik kohe pistikupesast välja. Vigastatud toitejuhe suurendab elektrilöögi ohtu.
Tööpõhimõtte kirjeldus
Kõik ohutusnõuded ja juhised tuleb läbi lugeda. Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused.
Avage kokkuvolditud lehekülg, millel on toodud joonised seadme kohta, ja jätke see kasutusjuhendi lugemise ajaks lahti.
Nõuetekohane kasutamine
Elektriline tööriist on ette nähtud metalli ja kivi kuivlõikamiseks, -lihvimiseks ja -harjamiseks. Seotud lihvimistarvikutega lõikamiseks tuleb kasutada spetsiaalset kettakaitset lõikamiseks. Kivi lõikamisel tuleb tagada piisav tolmueemaldus.
Lubatud lihvimistarvikuid kasutades saab seadet kasutada liivapaberiga lihvimiseks.
Seadme osad
Seadme osade numeratsiooni aluseks on jooniste leheküljel toodud numbrid.
1 Spindlilukustusnupp
2 Lüliti (sisse/välja)
3 Sisekuuskantvõti
4 Pöörete arvu regulaator (GWS 6-100 E/G W S 6 - 1 15 E / G W S 6 - 1 25 E / G W S 8
5 Lisakäepide (isoleeritud haardepind)
6 Spindel
7 Kettakaitse lihvimiseks
8 Kettakaitse lukustuskruvi
9 Alusseib koos O-rōngaga
10 Lihvketas*
11 Kinnitusmutter
14 Kettakaitse lõikamiseks*
15 Lõikeketas*
16 Käekaitse*
17 Kummist lihvtald*
18 Lihvpaber*
19 Ümar mutter*
20 Kausshari*
21 Tolmu ärajuhtiva kattega varustatud juhraam*
22 Teemantlöikeketas*
23 Käepide (isoleeritud haardepind)
*Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvikute täieliku loetelu leiate meie lisatarvikute kataloogist.
Andmed müra/vibratsiooni kohta
Müra möödetud vastavalt standardile EN 60745.
Seadme A-karakteristikuga mõõdetud müratase on üldjuhul: helirõhu tase 86 dB(A); müravõimsuse tase 97 dB(A). Mõõtemääramatus K=3 dB.
Kasutage kuulmiskaitsevahendeid!
Koguvibratsioon (kolme suuna vektorsumma), kindlaks tehtud vastavalt standardile EN 60745: Pinna lihvimine: Vibratsioon a_h=7,0 m/s^2 , möötemääramatus K=1,5 m/s^2 .
Lihvpaberiga lihvimine: Vibratsioon a_h=4,0 m/s^2 , möötemääramatus K=1,5 m/s ^2 .
Käesolevas juhendis toodud vibratsioon on mõõdetud standardi EN 60745 kohase mõõte-meetodi järgi ja seda saab kasutada elektriliste tööriistade omavaheliseks vördlemiseks. See sobib ka vibratsiooni esialgseks hindamiseks.
Toodud vibratsioonitase on tüüpiline elektrilise tööriista kasutamisel ettenähtud töödeks. Kui aga elektrilist tööriista kasutatakse muudeks töödeks, rakendatakse teisi tarvikuid või kui tööriista hooldus pole piisav, võib vibratsioonitase köikuda. See võib vibratsiooni tööperioodi jooksul tunduvalt suurendada.
Vibratsiooni täpseks hindamiseks tuleb arvesse võtta ka aega, mil seade oli välja lülitatud või küll sisse lülitatud, kuid tegelikult tööle rakendamata. See võib vibratsiooni tööperioodi jooksul tunduvalt vähendada.
Rakendage tööriista kasutaja kaitsmiseks vibratsiooni möju eest täiendavaid kaitsemeetmeid, näiteks: hooldage tööriistu ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv töökorraldus.
Vastavus normidele CE
Kinnitame ainuvastutajana, et punktis „Tehnilised andmed“ kirjeldatud toode vastab järgmistele standarditele või normdokumentidele: EN 60745 vastavalt direktiivide 2004/108/EÜ, 2006/42/EÜ.
Tehniline toimik saadaval aadressil: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen
Andmed kehtivad nimipingetel [U] 230/240 V. Madalamatel pingetel ja kasutusriigis spetsiifiliste mudelite puhul võivad toodud andmed varieeruda.
Pöörake palun tähelepanu oma tööriista andmesildil toodud tootenumbrile. Seadmete kaubanduslik tähistus võib olla erinev.
Montaž
Kaitseseadiste paigaldus
▶ Enne mistahes tööde teostamist elektrilise tööriista kallal tömmake pistik pistikupesast välja.
Märkus: Juhul kui lihvetas töötamise ajal murdub või kui kettakaitse/elektrilise tööriista kinnitusseadised saavad viga, tuleb elektriline tööriist toimetada kohe parandustöökotta, mille aadress on toodud punktis „Hooldus ja teenindus“.
Kettakaitse lihvimiseks
Asetage kettakaitse 7 spindli kaelale. Reguleerige kettakaitse 7 asendit vastavalt konkreetse tööoperatsiooni nõudmistele. Lukustage kettakaitse 7, keerates lukustuskruvi 8 sisekuuskantvõtmega 3 kinni.
▶ Reguleerige kettakaitse 7 nii, et sädemed ei lenda seadme kasutaja poole.
Märkus: Kettakaitse 7 koodnukid tagavad, et monteerida saab vaid antud seadme jaoks sobivat kettakaitset.
Kettakaitse lõikamiseks
Seotud lihvimistarvikutega lõikamisel kasutage alati kettakaitset lõikamiseks 14.
Kivi lõikamisel tagage piisav tolmueemaldus.
Lõikamiseks ette nähtud kettakaitse 14 paigaldatakse samamoodi nagu lihvimiseks ette nähtud kettakaitse 7.

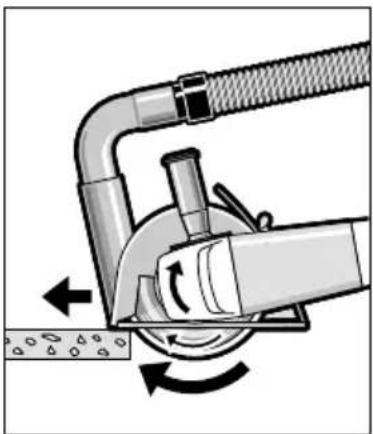

Tolmu ärajuhtiva kattega varustatud juhraam
Tolmu ärajuhtiva kattega varustatud juhtraam 21 paigaldatakse samamoodi nagu lihvimiseks ette nähtud kettakaitse 7.
Lisakäepide
- Kasutage seadet alati koos lisakäepide-mega 5.
Kinnitage lisakäepide 5 sõltuvalt tööoperatsioonist seadme paremale või vasakule küljele.
Käekaitse
Kummist lihvtalla 17 või kaussharja/ketas-harja/lamellketta kasutamisel paigaldage seadme külge alati käekaitse 16.
Kinnitage käekaitse 16 lisakäepidemega 5.
Lihvimistarvikute paigaldus
▶ Enne mistahes tööde teostamist elektrilise tööriista kallal tömmake pistik pistikupesast välja.
Lihv- ja lõikekettad muutuvad töötamisel väga kuumaks, ärge puudutage neid enne, kui need on jahtunud.
Puhastage spindel 6 ja köik külgemonteeritavad osad.

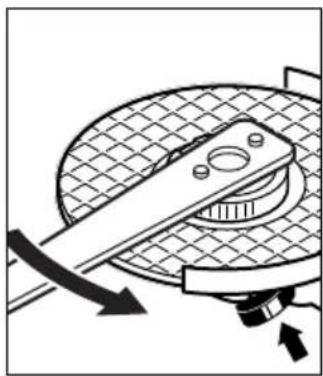

Lihvimistarvikute kinnitamiseks ja vabastamiseks vajutage spindlilukustusnupule 1, et spindlit lukustada.
Spindlilukustusnupule vajutage üksnes siis, kui spindel seisab. Vastasel korral võib seade kahjustuda.
Lihv-/lõikeketas
Pidage kinni lihvimistarvikute möötmetest. Siseava läbimõõt peab alusseibiga sobima. Ärge kasutage adaptereid ega kahandusdetaile.
Teemantlöikeketaste kasutamisel veenduge, et teemantlöikekettal olev pöörlemissuunda tähistav nool ja seadme pöörlemissuund (vt seadmel olevat pöörlemissuuna noolt) ühtivad.
Paigalduse järjekord on toodud jooniste leheküljel.
Lihv-/löikeketta kinnitamiseks keerake lahti kinnitusmutter 11 ja kinnitage ketas silmusvõtmega, vt punkti „Kiirkinnitusmutter“.
Pärast lihvimistarviku paigaldamist ja enne seadme sisselülitamist kontrollige, kas lih- vimistarvik on korrektselt paigaldatud ja saab vabalt pöörelda. Veenduge, et lihvimistarvik ei puutu kokku kettakaitsme ega teiste osadega.
Alusseib lihvimisspindlile M 1 4: Alusseibi 9 tsenderdusrōngas on varustatud spetsiaalse plastdetailiga (O-rōngaga). Kui O-rōngas puudub või on kahjustatud, tuleb see enne alusseibi 9 paigaldamist
tingimata uuega asendada (tootenumber 1 600 210 039).
Lamell-lihvketas
▶ Lamell-lihvkettaga töötades monteerige tööriista külge alati käekaitse 16.
Kummist lihvtald
Kummist lihvtallaga 17 töötades monteerige tööriista külge alati käekaitse 16.
Paigalduse järjekord on toodud jooniste leheküljel.
Keerake külge ümar mutter 19 ja pingutage see silmusvõtmega kinni.
Kausshari/ketashari
Kaussharjaga või ketasharjaga töötades monteerige tööriista külge alati käekaitse 16.
Paigalduse järjekord on toodud jooniste leheküljel.
Kaussharja/ketasharja peab olema võimalik kruvida spindlile nii kaugele, et see jääb spindli keerme lõpus tugevasti vastu seibi. Pingutage kausshari/ketashari lehtvõtmega kinni.
Tarviku vahetamise hölbustamiseks, ilma et peaksite kasutama teisi tööriistu, võite kinnitus-mutri 11 asemel kasutada kiirkinnitusmutrit 12.
Kiirkinnitusmutrit 12 tohib kasutada üksnes lihv- või lõikeketaste puhul.
Kasutage ainult laitmatus korras olevat kahjustamata kiirkinnitusmutrit 12.
Mutri kohaleasetamisel jälgige, et kiirkinnitusmutri 12 tekstiga pool ei jääks vastu lihvetast; nool peab olema suunatud indeksmärgile 24.
Spindli lukustamiseks vajutage spindlilukustusnupule 1. Kiirkinnitusmutri pingutami-seks keerake lihvketast tugevasti päripäeva.
Nõuetekohaselt kinni- tatud, kahjustamata kiirkinnitusmutri saate lahti, kui keerate rihveldatud rõngast käega vastupäeva.
Kõvasti kinnioleva kiirkinnitusmutri lahtikeeramiseks ei tohi kasutada tange, vaid ainult selleks
ettenähtud mutrivõtit. Asetage võti kohale vastavalt joonisele.
Lubatud lihvimistarvikud
Võite kasutada kõiki käesolevas kasutusjuhendis nimetatud lihvimistarvikuid.
Kasutatud lihvimistarvikute lubatud pöörete arv [min^-1] või ringliikumiskiirus [m/s] peab järgmises tabelis toodud andmetele vähemalt vastama.
Seetõttu pidage kinni lihvimistarviku etiketil toodud lubatud pöörete arvust või ringliikumiskiirusest.
| max. [mm] | [mm] | -1] [m/s] | |||
| D b d [min] | |||||
 | 100 | 6 | 16,0 | 11000 | 80 |
| 115 | 6 | 22,2 | 11000 | 80 | |
| 125 | 6 | 22,2 | 11000 | 80 | |
 | 100 | - | - | 11000 | 80 |
| 115 | - | - | 11000 | 80 | |
| 125 | - | - | 11000 | 80 | |
 | 70 | 30 | M 10 | 11000 | 45 |
| 75 | 30 | M 14 | 11000 | 45 | |
Seadme pea pööramine
▶ Enne mistahes tööde teostamist elektrilise tööriista kallal tömmake pistik pistikupesast välja.
Seadme pead saab pöörata 90° sammuga. Tänu sellele saab lülitit (sisse/välja) viia konkreetseks tööks vajalikku asendisse, kergendades sellega töötamist näiteks vasakukäelistel kasutajatel.
Keerake 4 kruvi täiesti välja. Keerake seadme pea ettevaatlikult ja korpusest eemaldamata uude asendisse. Keerake 4 kruvi uuesti kinni.
Tolmu/saepuru äratõmme
▶ Pliisisaldusega värvide, teatud puiduliikide, mineraalide ja metalli tolm võib kahjustada tervist. Tolmuga kokkupuude ja tolmu sisse-hingamine võib põhjustada seadme kasutajal või läheduses viibivatel inimestel allergilisi reaktsioone ja/või hingamisteede haigusi. Teatud tolm, näiteks tamme- ja pöögitolm, on vähkitekitava toimega, iseäranis kombi-natsioonis puidutöötlemisel kasutatavate
lisaainetega (kromaadid, puidukaitsevahendid). Asbesti sisaldavat materjali tohivad töödelda üksnes vastava ala asjatundjad.
– Võimaluse korral kasutage tolmuimejat.
- Tagage töökohas hea ventilatsioon.
- Soovitav on kasutada hingamisteede kaitsemaski filtriga P2.
Pidage kinni töödeldavate materjalide suhtes Teie riigis kehtivatest eeskirjadest.
Kasutus
Seadme kasutuselevõtt
Pöörake tähelepanu vörgupingele! Vörgupinge peab ühtima tööriista andmesildil märgitud pingega. Andmesildil toodud 230 V seadmeid vöib kasutada ka 220 V vörgupinge korral.
Kui seade saab toite generaatorilt, mis ei oma piisavalt võimsusreservi ja/või sobivat käivitusvoolupiirajaga varustatud pingeregulaatorit, võib seadme võimsus väheneda või seade sisselülitamisel ebaharilikult käituda. Pöörake palun tähelepanu kasutatud generaatori sobivusele, eelkõige võrgupinge ja -sageduse osas.
Sisse-/väljalülitus
Seadme kasutuselevõtuks lükake lüliti (sisse/välja) 2 ette.
Et lukustada lülitit (sisse/välja) 2, vajutage lüliti (sisse/välja) 2 esiosa alla, kuni lüliti fikseerub kohale.
Seadme väljalülitamiseks vabastage lüliti (sisse/välja) 2 või kui see on lukustatud, vajutage lüliti (sisse/välja) 2 tagumine osa korraks alla ja vabastage siis.
Enne töölerakendamist kontrollige lihvimistarvikud üle. Lihvimistarvik peab olema nõuetekohaselt paigaldatud ja vabalt pöörlema. Prooviks laske seadmel töötada tühikäigul vähemalt üks minut. Ärge kasutage vigastatud, ebaühtlasi ega vibreerivaid tarvikuid. Vigastatud tarvikud võivad murduda ja põhjustada vigastusi.
Käivitusvoolupiiraja (GWS 850 C/GWS 850 CE)
Elektrooniline käivitusvoolupiiraja piirab võimsust seadme sisselülitamisel ja võimaldab kasutamist 16 A kaitsmega.
Konstantelektroonika (GWS 850 C/GWS 850 CE)
Konstantelektroonika hoiab pöörete arvu tühikäigul ja koormusel peaaegu konstantsena ja tagab ühtlase töö.
Pöörete arvu reguleerimine (GWS 6-100 E/GWS 6-115 E/GWS 6-125 E/GWS 850 CE)
Pöörete arvu regulaatoriga 4 saate vajalikku pöörete arvu reguleerida ka töötamise ajal. Järgnevas tabelis toodud andmed on soovituslikud.
Materjal Kasutusala Tarvik Regulaatori
asend
| Metall Värvi eemaldamine Lihvpaber 2 – 3 | |||
| Puit, metall | Harjamine, rooste eemaldamine Kausshari, lihvpaber 3 | ||
| Metall, kivi | Lihvimine | Lihvketas | 4 – 6 |
| Metall Jämelihvimine | Lihvketas | 6 | |
| Kivi | Lõikamine | Lõikeketas ja juhtraam (Kivi lõikamine on lubatud üksnes juhtraami kasutades) | 6 |
Tööjuhised
- Ettevaatust soonte lõikamisel kandvatesse seintesse, vt punkti „Staatikaalased juhised“.
Kui tooriku omakaal ei taga kindlat paigalpüsimist, kasutage tooriku kinnitamiseks kinnitusvahendeid. - Ärge rakendage seadmele nii suurt koormust, et see seiskub.
Tarviku jahutamiseks laske seadmel pärast koormuse all töötamist töötada veel mõned minutid tühikäigul.
Lihv- ja lõikekettad muutuvad töötamisel väga kuumaks, ärge puudutage neid enne, kui need on jahtunud. - Ärge kasutage elektrilist tööriista ketaslöikuri rakises.
Lihvimine
- Ärge kunagi kasutage lõikekettaid lihvimiseks.
30° kuni 40° nurga all saavutate lihvimisel parima tulemuse. Juhtige seadet mõõduka survega edasi-tagasi. Nii ei muutu toorik liiga kuumaks, ei muuda värvi ega teki lõikejälgi.
Lamell-lihvketas
Lamell-lihvkettaga (lisatarvik) saab töödelda ka kumeraid pindu ja profiile.
Lamell-lihvetastel on tunduvalt pikem kasutusiga, väiksem müratase ja madalam lihvimistemperatuur kui tavalistel lihvetastel.

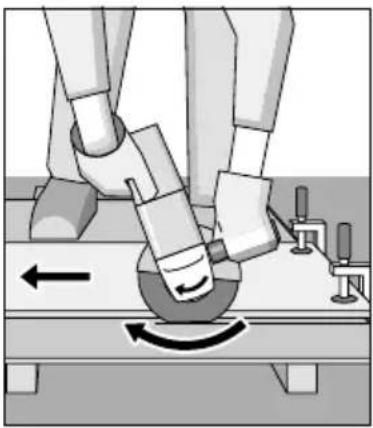

Metalli lõikamine
Seotud lihvimistarvikutega lõikamisel kasutage alati kettakaitset lõikamiseks 14.
Lõikamisel töötage mõõduka, töödeldava materjaliga sobiva ettenihkega. Ärge rakendage lõikekettale survet, ärge kallutage ega võngutage seda.
Ärge pidurdage pöörlevat lõikeketast külgsurve avaldamisega.
Ettenihke suund peab olema alati pöörlemissuunale vastupidine. Vastasel korral tekib oht, et seade hüppab iseenesest lõikejoonest välja. Profiilide ja nelikanttorude lõikamist on kõige lihtsam alustada väikseima läbilõikega kohast.
Kivi lõikamine
Kivi lõikamisel tagage piisav tolmueemaldus.
▶ Kandke tolmukaitsemaski.
▶ Seadet tohib kasutada üksnes kuivlõikamiseks/kuivlihvimiseks.
Kivi lõikamiseks on soovitav kasutada teemantlõikeketast.
Tolmu ärajuhtiva kattega varustatud juhtraamiga 21 lõikamisel peab tolmuimeja sobima kivitolmu imemiseks. Bosch pakub sobivaid tolmuimejaid.
Lülitage seade sisse ja asetage juhraami esiosaga vastu toorikut. Juhtige seadet mõõduka, töödeldava materjaliga sobiva ettenihkega.
Eriti kõvade materjalide, näiteks suure
ränisisaldusega betooni, lõikamisel võib esineda teemantlõikeketta ülekuumenemist ja seeläbi kahjustumist. Sellest annab märku koos kettaga pöörlev nn „sädemete vöö“.
Sellisel juhul katkestage lõikamine ja jahutage ketast veidi aega tühikäigupööretel.
Märgatavalt vähenenud lõikejõudlus ja nn „sädemete vöö“ ketta ümber annavad märku sellest, et teemantketas on muutunud nüriks. Tehes möne lühikese lõike abrasiivses materjalis (nt silikaattellises), saate ketta jälle teravaks.
Soonte lõikamisel kandvatesse seintesse tuleb juhinduda standardi DIN 1053 1. osast või vastava riigi seadustest.
Neid eeskirju tuleb tingimata järgida. Enne töö alustamist pidage nõu pädeva staatikaspetsialisti, arhitekti või töödejuhatajaga.
Hooldus ja teenindus
Hooldus ja puhastus
▶ Enne mistahes tööde teostamist elektrilise tööriista kallal tömmake pistik pistikupesast välja.
Seadme laitmatu ja ohutu töö tagamiseks hoidke seade ja selle ventilatsiooniavad puhtad.
- Äärmuslike töötingimuste korral kasutage võimaluse korral tolmuimejat. Puhastage sageli ventilatsiooniavasid ja kasutage rikkevoolukaitselülitit. Äärmuslike töötingimuste korral võib seadmesse koguneda elektrit juhtivat tolmu. Seadme kaitseisolatsioon võib kahjustuda.
Hoidke ja käsitsege lisatarvikut hoolikalt.
Antud seade on hoolikalt valmistatud ja testitud. Kui seade sellest hoolimata rikki läheb, tuleb see lasta parandada Boschi elektriliste käsitööriistade volitatud remonditöökojas.
Järelepärimiste esitamisel ja tagavaraosade tellimisel näidake kindlasti ära seadme andmesildil olev 10-kohaline tootenumber.
Müügijärgne teenindus ja nõustamine
Müügiesindajad annavad vastused toote paranduse ja hooldusega ning varuosadega seotud küsimustele. Joonised ja lisateabe varuosade kohta leiate ka veebiaadressilt:
www.bosch-pt.com
Boschi müügiesindajad nõustavad Teid toodete ja lisatarvikute ostmise, kasutamise ja seadistamisega seotud küsimustes.
Eesti Vabariik
Mercantile Group AS
Boschi elektriliste käsitööriistade remont ja hooldus
Pärnu mnt. 549
76401 Saue vald, Laagri
Tel.: + 372 (0679) 1122
Fax: + 372 (0679) 1129
Kasutuskõlbmatuks muutunud seadmete käitlus
Elektriseadmed, lisatarvikud ja pakendid tuleks keskkonnasäästlikult ringlusse võtta.
Üksnes EL liikmesriikidele:
Ärge käidelge kasutuskõlbmatuks muutunud elektrilisi tööriistu koos olmejäätmetega!
Vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2002/96/EÜ elektri- ja elektroonikaseadmete
jäätmete kohta ning direktiivi kohaldamisele liikmesriikides tuleb kasutuskõlbmatuks muutunud elektrilised tööriistad eraldi kokku koguda ja keskkonnasäästlikult korduskasutada või ringlusse võtta.
Tootja jätab endale öiguse muudatuste tegemiseks.
Drošības noteikumi
- Kõik ohutusnõuded ja ju- hised tuleb läbi lugeda.
- Hoidke köik ohutusnöuded ja juhised edasiseks kasutamiseks hoolikalt alles.
- 1) Ohutusnõuded tööpiirkonnas
- 2) Elektriohutus
- 3) Inimeste turvalisus
- Ohutusnõuded nurklihvmasinate kasutamisel
- Tagasilöök ja asjaomased ohutusnõuded
- Spetsiifilised ohutusnõuded lihvimisel ja lõikamisel
- Täiendavad spetsiifilised ohutusnõuded lõikamiseks
- Spetsiifilised ohutusnõuded liivapaberiga lihvimisel
- Spetsiifilised ohutusjuhised traatharjade kasutamisel
- Täiendavad ohutusnõuded
- Tööpõhimõtte kirjeldus
- Nõuetekohane kasutamine
- Seadme osad
- Andmed müra/vibratsiooni kohta
- Kasutage kuulmiskaitsevahendeid!
- Vastavus normidele CE
- Montaž
- Kaitseseadiste paigaldus
- Kettakaitse lihvimiseks
- Kettakaitse lõikamiseks
- Tolmu ärajuhtiva kattega varustatud juhraam
- Lisakäepide
- Käekaitse
- Lihvimistarvikute paigaldus
- Lihv-/lõikeketas
- Lamell-lihvketas
- Kummist lihvtald
- Kausshari/ketashari
- Lubatud lihvimistarvikud
- Seadme pea pööramine
- Tolmu/saepuru äratõmme
- Kasutus
- Seadme kasutuselevõtt
- Sisse-/väljalülitus
- Käivitusvoolupiiraja (GWS 850 C/GWS 850 CE)
- Konstantelektroonika (GWS 850 C/GWS 850 CE)
- Pöörete arvu reguleerimine (GWS 6-100 E/GWS 6-115 E/GWS 6-125 E/GWS 850 CE)
- Tööjuhised
- Lihvimine
- Metalli lõikamine
- Kivi lõikamine
- Hooldus ja teenindus
- Hooldus ja puhastus
- Müügijärgne teenindus ja nõustamine
- www.bosch-pt.com
- Eesti Vabariik
- Kasutuskõlbmatuks muutunud seadmete käitlus
- Üksnes EL liikmesriikidele:
- Drošības noteikumi
Kaubamärk : BOSCH
Mudel : GWS 850 CE
Kategooria : Nurgas Hiomismasin
