ATT-15C - грамофон AKAI - Безплатно ръководство за потребителя

Тип продукт	Грамофон с ремъчно задвижване, касетофон, AM/FM радио, Bluetooth 5.3, възпроизвеждане и запис от USB/SD
Марка	AKAI
Модел	ATT-15C
Скорости на грамофона	33 1/3, 45, 78 об/мин
Тип на картриджа	Керамичен стерео картридж с диамантена игла
Система на задвижване	Ремъчно задвижване
Вградени високоговорители	Пълночестотни стерео високоговорители
Версия на Bluetooth	5.3
Обхват на Bluetooth	10 м
Честота на Bluetooth	2.4 - 2.483 GHz
Мощност на излъчване на Bluetooth	1 mW
Радио честоти	AM, FM, FM-стерео
Запис	Запис от фоно, радио, касета, AUX IN към USB или SD карта (MP3 128 kbps)
Формати за възпроизвеждане	MP3 (чрез USB/SD)
Входове	Вход Aux (3.5 мм)
Изходи	Изход за слушалки (3.5 мм)
Допълнителни портове	USB порт, слот за SD/MMC карта
Касета	Касетофон
Прахозащитен капак	Отстраним полупрозрачен пластмасов прахозащитен капак
Адаптер за 45 об/мин	Вграден
Захранване	AC-DC адаптер (включен)
Смяна на картриджа	Сменяем внимателно (вижте ръководството за стъпки)
Смяна на иглата	Сменяема; препоръчва се на всеки 600 часа
Почистване	Използвайте суха кърпа; избягвайте химически разтворители
Съдържание на опаковката	Грамофон, ръководство за потребителя, адаптер за захранване, адаптер за 45 об/мин
Безопасност	Не отваряйте корпуса; избягвайте влага; изключвайте от контакта, когато не се използва

Често задавани въпроси - ATT-15C AKAI

Как да пусна винилов запис на AKAI ATT-15C?

Настройте превключвателя за функции на PHONO. Поставете плочата на плейт (използвайте адаптер за 45 об/мин ако е необходимо). Задайте селектора за скорост (33, 45, 78 об/мин). Отключете скобата на тонарма, повдигнете лоста за повдигане, преместете тонарма над плочата, спуснете лоста. Настройте силата на звука с копчето за сила.

Как да запиша винил на USB или SD?

Поставете USB устройство или SD карта. Настройте превключвателя за функции на PHONO. Започнете да пускате плочата. Натиснете бутона REC за да започнете запис. Натиснете STOP за да приключите. Файловете се съхраняват с префикс 'PH'. По подразбиране записът е на SD, ако са поставени и двете; задръжте REC за 2 секунди за да превключите.

Как да свържа телефона си чрез Bluetooth?

Настройте превключвателя за функции на USB/SD/BT. Натиснете бутона SOURCE за да изберете BT. Потърсете 'ATT-15C' на телефона си и свържете. Обхватът на връзката е до 10 метра.

Как да сменя иглата?

Внимателно издърпайте надолу предния ръб на иглата, издърпайте я напред и навън. За да монтирате, подравнете задната част на иглата с картриджа, вкарайте под ъгъл надолу и повдигнете предната част докато щракне на място. Не докосвайте върха на иглата; почиствайте с мека четка.

Как да сменя целия картридж?

Освободете заключването на тонарма, свалете капачката на картриджа, отделете картриджа от гнездото, изключете аудио проводниците. Монтирайте новия картридж като обърнете стъпките. Внимавайте да не повредите проводниците на тонарма.

Защо грамофонът ми спира преди края на плочата?

Автоматичният стоп превключвател може да е включен. Настройте превключвателя AUTO STOP ON/OFF на OFF за да деактивирате автоматичното спиране. След това трябва ръчно да върнете тонарма и да изключите уреда.

Мога ли да използвам грамофона без външни високоговорители?

Да, AKAI ATT-15C има вградени пълночестотни стерео високоговорители. Можете също да свържете слушалки чрез жака за слушалки 3.5 мм.

Как да слушам радио?

Настройте превключвателя за функции на TUNER. Изберете честота (AM, FM, FM-стерео) с превключвателя за радиочестоти. Натиснете и задръжте PLAY/PAUSE за 2 секунди за автоматично търсене и запаметяване на станциите. Използвайте копчето за настройка за фина настройка.

Как да почистя грамофона?

Изключете уреда от контакта. Използвайте чиста, суха кърпа. Не използвайте химически разтворители, бензен или алкохол. Почиствайте плочите с четка за почистване на плочи и разтвор. Почиствайте иглата с мека четка с движение отзад напред.

Какъв е форматът на запис при запис на USB/SD?

Форматът на запис е MP3 с битрейт 128 kbps. Скоростта на запис е 1:1 (същата като времето за възпроизвеждане).

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ ATT-15C AKAI

● Запазете инструкциите за бъдеща употреба.
● Внимателно изберете местоположението на устройството си. Не го поставяйте на пряка слънчева светлина или в близост до източник на топлина. Също така избягвайте места, изложени на вибрации и прах, топлина, студ или прекомерна влажност.

● Уверете се, че върху устройството и отворите му не е разлята течност.

● Вентилационните отвори не трябва да се закриват. Уверете се, че има достатъчно място над и в близост до усилвателя/приемника (около 10 см). Не поставяйте CD плейър или друго оборудване върху плейъра/рекордера.

- Не разглобявайте устройството, тъй като това може да доведе до повреда на електрическата верига или токов удар. Ако чужд предмет засегне устройството, свържете се с вашия търговец.

● Премествайте устройството внимателно, за да избегнете удари.

● Когато изваждате щепсела, никога не дърпайте кабела.

● Ако се налага подмяна на части, потърсете помощта на опитен техник или на производителя на устройството.

- Захранващият кабел трябва да се изключва след продължителна употреба.

● За да почистите устройството, следвайте препоръките за употреба.

- Не се опитвайте да почиствате устройството с химически разтворители, тъй като това може да повреди покритието. Използвайте чиста и суха кърпа.

- Устройството трябва да се ремонтира от квалифицирано лице, когато:

а. захранващият кабел е повреден,
б. върху устройството са паднали предмети или върху него е изтекла течност,
в. устройството е било изложено на дъжд,
г. устройството не функционира правилно без външна помощ,
д. устройството е паднало и субуферът е счупен.

- Потребителят не трябва да се опитва да ремонтира устройството с методи, които не са посочени в този информационен лист. Гаранцията може да стане невалидна.

- Съхранявайте това ръководство на сигурно място за бъдещи справки.

СПЕЦИФИКАЦИИ НА ГРАМОФОНА

1. 3-скоростен грамофон, подходящ за 33 1/3, 45, 78 RPM
2. Грамофон с ремъчно задвижване
3. Керамичен стерео кальф с украса скъпоценни камъни
4. Вграден адаптер за 45 оборота в минута
5. USB и SD/MMC порт за кодиране и възпроизвеждане
6. Жак за спомагателен вход
7. Изходен жак за слушалки
8. Подвижен полупрозрачен пластмасов капак за прах
9. Стерео високоговорители с пълен обхват
10. Касетофон
11. AM/ FM радио
12. приемане на Bluetooth

AKAI

1. Версия на Bluetooth: 5.3
2. Обхват на Bluetooth връзката: 10 м
3. Честота на Bluetooth: 2,4 - 2,483GHz
4. Мощност на предаване на канала Bluetooth: 1 mW

РАЗПОЛОЖЕНИЕ НА БУТОНИТЕ

AKAI

1. Прозрачен капак за прах
2. Избор на плоча
3. Аудио източник
4. Бутон Запис
5. Бутон Изтриване
6. Жак за слушалки (3,5 мм)
7. Превключвател за включване/изключване и контрол на силата на звука
8. USB порт
9. Слот за SD карта
10. LCD дисплей
11. Бутон за връщане назад
12. Бутон за възпроизвеждане/пауза
13. Бутон Стоп
14. Бутон за превъртане напред
15. Жак за спомагателен вход (3,5 мм) - Линеен вход
16. Бутон за регулиране
17. Превключвател на радиочестотната лента (AM/ FM/ FM-Stereo)
18. Бутон функции
19. Адаптер за 45 оборота в минута
20. Комплект рамо на грамофона
21. Повдигащ лост на рамото на грамофона
22. Бутон ON/OFF за автоматично изключване
23. Превключвател на скоростта (33,3, 45, 78 об/мин)
24. Украсен корпус
25. Поставка за плочи
26. Бутон EJ/ FF за касета (изваждане/ бързо превъртане напред)
27. Слот за касета
28. Говорители

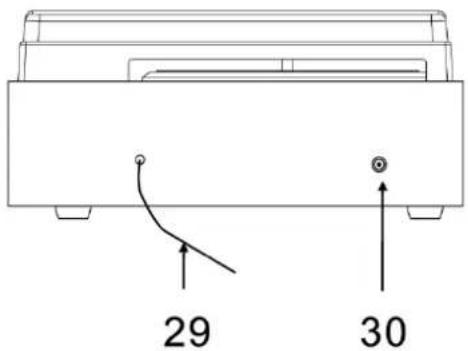

29. FM антена
30. Myфа за DC IN

AKAI

ПРЕДУПРЕЖДЕНИЕ:

Използването на контролни уреди или настройки, или извършването на процедури, различни от посочените в настоящия документ, може да доведе до опасно излагане на радиация.

Това устройство не трябва да се регулира или ремонтира от други лица, освен от квалифициран сервизен персонал.

СВРЪЗВАНЕ

1. Свържете АС-ДС адаптера към контакта и към устройството.
2. Завъртете по посока на часовниковата стрелка копчето за управление на захранването/звука, за да стартирате устройството.

ИНСТРУКЦИИ ЗА РАБОТА

РАБОТА С ГРАМОФОННИ ПЛОЧИ

1. Използвайте бутона за функции, за да изберете режим PHONO.
2. Нагласете селектора за скоростта на съответната позиция: 33, 45 или 78 об/мин в зависимост от винила, който ще се възпроизвежда.
3. Задайте превключвателя за автоматично спиране в положение ON (Вкл.), ако искате грамофонът да спре да се върти, когато достигне края на плочата. Ако превключвателят е поставен в положение OFF, грамофонът ще продължи да се върти в края на записа.

1. Поставете плочата върху грамофона(ако е необходимо, използвайте адаптера за 45RPM).
2. Отключете скобата на рамото и поставете повдигащия лост в горно положение, за да повдигнете рамото от скобата на рамото, след което бавно преместете рамото към плочата, както е показано по-горе. Плочата ще започне да се върти.
3. Преместете лоста за повдигане на рамото в долно положение, рамото ще се придвижи леко върху плочата и музиката ще започне..
4. За да възпроизведете друга песен на плочата, поставете повдигащия лост нагоре, за да повдигнете рамото, преместете повдигнатото рамо до началото на песента и след това преместете повдигащия лост надолу, за да започнете да възпроизвеждате нова песен.
5. Регулирайте силата на звука, завъртете копчето за силата на звука надясно или наляво.
6. Когато приключите с възпроизвеждането на плочите, вдигнете рамото от плочата и ръчно го върнете в държача на рамото. Заключете скобата на рамото, за да го предпазите от случайно движение. Завъртете копчето за силата на звука обратно на часовниковата стрелка, за да изключите устройството. Изключете устройството от електрическата мрежа, ако няма да го използвате за известно време.

ЗАБЕЛЕЖКА:

Ако записващото устройство спре възпроизвеждането преди да завърши последната песен, настройте превключвателя за автоматично спиране на OFF. Сега плочата ще се възпроизведе до края, но ще трябва ръчно да спрете въртенето на грамофона. (Ако ръчно върнете рамото на грамофонът в положение на покой и грамофонът продължи да се върти, спрете машината с копчето за регулиране на силата на звука).

1. Настройте функционалния превключвател на режим PHONO и след това поставете устройство

AKAI

с памет (USB диск или SD карта).

1. Поставете плочата на грамофона и я подгответе за възпроизвеждане.
2. Натиснете бутона REC, когато възпроизвеждането е в ход.
3. Устройството ще започне да записва.
4. За да прекратите записа, натиснете бутона STOP.
5. Файловете ви ще бъдат съхранени на SD картата по подразбiranе, ако поставите и USB диска, и SD картата.
6. Натиснете и задръжте бутона REC за 2 секунди по време на запис, за да превключите между USB диск и SD карта.
7. Файлът, който сте записали от Phono, ще започва с "РН".

ЗАБЕЛЕЖКА:

-Скоростта на запис е 1:1. Записът ще отнеме толкова време, колкото и възпроизвеждането на записа.

-Форматът за запис е предварително зададен на МР3 със скорост на предаване 128 kbps.

1. Превключете бутона на функциите в положение ТАРЕ.
2. Поставете касетката в съответния слот, като откритата страна е надясно. Касетката ще се плъзне в лентовия механизмъм, като я натиснете, и ще започне да тръгне автоматично. Единият край на касетата ще остане видим по време на възпроизвеждането.
3. Регулирайте силата на звука до желаното ниво на звука.
4. Натискането на бутона за изваждане докрай ще извади касетата от слота.
5. Натиснете бутона за изваждане наполовина, за да превъртите лентата, която слушате, напред.
6. Лентата ще спре автоматично, когато свърши.

AUX В ЕКСПЛОАТАЦИЯ

1. Превключете бутона за функции в положение AUX.
2. Свържете устройството към аудиоустройство с помощта на аудиокабел.

AKAI

1. Пуснете муника на аудиоустройството си.
2. Регулирайте регулатора на силата на звука до желаното ниво на звука.
3. Външният аудио източник може да се възпроизвежда през този жак.

Запис на касета и запис от AUX IN

1. Поставете бутона за функциитена режим TAPE/ AUX и поставете устройство с памет (USB диск или SD карта).
2. Поставете касетката в гнездото и я пуснете или пуснете външния аудиоизточник, както е описано по-горе.
3. Натиснете бутона REC, когато възпроизвеждането е в ход.
4. Устройството ще започне да записва.
5. За да прекратите записа, натиснете бутона STOP.
6. Файловете ви ще бъдат съхранени на SD картата по подразбиране, ако поставите и USB диска, и SD картата.
7. Натиснете и задръжте бутона REC за 2 секунди по време на запис, за да превключите между USB диск и SD карта.
8. Файлът, който сте записали от AUX IN, ще започне с "TAPE".

ВЪЗПРОИЗВЕЖДАНЕ НА USB/SD/BT

ВЪЗПРОИЗВЕЖДАНЕ НА МУЗИКА ДИРЕКТНО ОТ USB/SD:

1. Уверете се, че устройството е включено, поставете USB диска/MP3 плейъра в USB порта и/или поставете картата с памет в отвора за SD карти.
2. Задайте бутона за функциите в положение USB/SD/BT, натиснете бутона SOURCE, за да изберете източника на муника между USB и SD, ако сте поставили и двата.
3. Устройството е съвместимо с формати MP3. Натиснете бутона PLAY/PAUSE веднъж, за да спрете възпроизвеждането, когато то се възпроизвежда, и го натиснете отново, за да продължите.
4. Натиснете PREV веднъж, за да възпроизведете предишната песен, задръжте този бутон, за да превъртите назад. Натиснете NEXT веднъж, за да възпроизведете следващата песен, задръжте този бутон, за да превъртите напред.
5. Ако натиснете бутона FOLDER+, машината ще възпроизведе файловете в избраната папка.
6. Натиснете STOP, за да прекратите възпроизвеждането.

ВЪЗПРОИЗВЕЖДАНЕ НА МУЗИКА ОТ ВТ:

1. Настройте режима за функциите в положение USB/SD/BT и натиснете бутона SOURCE, за да изберете музыкалния източник BT.
2. Потърсете Bluetooth името "ATT-15C" и го свържете с него.
3. Сега можете да пуснете музиката.

ЗАБЕЛЕЖКА:

Устройството не поддържа прехвърляне на музыкални файлове между SD и USB.

СЛУШАЙТЕ РАДИО

1. Използвайте бутона за функциите, за да изберете режим TUNER.
2. Използвайте превключвателя за радиочестотния диапазон, за да изберете желания диапазон (AM, FM или FM-Stereo).
3. Натиснете и задръжте бутона PLAY/PAUSE за 2 секунди, устройството автоматично ще търси и

AKAI

1. Завъртете копчето за настройка, за да настроите желаната радиостанция, ако сигналът е слаб и не може да бъде запаметен чрез автоматично търсене.
2. Регулирайте FM антената или преместете устройството на друго място, докато сигналът стане достатъчно силен.
3. След това повторете стъпка 3, желаната радиостанция ще бъде намерена.
4. Регулирайте копчето за силата на звука до желаното ниво на сила на звука.
5. Когато приключите със слушането на радиото, завъртете копчето за силата на звука обратно на часовниковата стрелка, за да изключите устройството. Ако няма да го използвате известно време, изключете го от електрическата мрежа.

FM-лента и FM-stereo

FM: Използвайте бутона на радиочестотната лента, за да изберете FM. Станциите/програмите се приемат в моно режим. Използвайте този режим, когато стерео приемането е слабо.

FM-Stereo: Използвайте превключвателя на радиочестотната лента, за да изберете FM-ST за приемане на стереостанции/програми. След като бъде приет стерео сигнал, на дисплея ще светне иконата STEREO.

ЗАБЕЛЕЖКА:

1. Приемане на АМ: приемникът има вградена АМ антена. Ако приемът е слаб, внимателно завъртете или преместете устройството, за да подобрите АМ приема.
2. FM приемане: Приемникът има вградена жична FM антена на гърба на устройството. За оптимално приемане изключете напълно и удължете тази антена.

Радиозаписи

1. Настройте функционалния превключвател в режим TUNER и поставете устройство с памет (USB диск или SD карта).
2. Натиснете бутона REC, когато възпроизвеждането е в ход.
3. Устройството ще започне да записва.
4. За да прекратите записа, натиснете бутона STOP.
5. Файловете ви ще бъдат съхранени на SD картата по подразбиране, ако поставите и USB диска, и SD картата.
6. Натиснете и задръжте бутона REC за 2 секунди по време на запис, за да превключите между USB диск и SD карта.
7. Файлът, който сте записали от RADIO, ще започва с "RAD".
8. Не можете да променяте станцията по време на запис.

ИЗТРИВАНЕ НА ФАЙЛОВЕ

1. Просто натиснете бутона DELETE, когато възпроизвеждате записани файлове.

ЗАБЕЛЕЖКА:

Това устройство може да изтрива само файлове, записани от него, т.е. файлове, чиито имена започват с "PH" "RAD" "TAPE".

AKAI

1. Грамофонът може да бъде свързан към слушалки чрез 3,5 мм жак PHONES.

Основна поддръжка на грамофона

Смяна на корпуса

-Разгледайте фигури 1-8

Натиснете крачето блокиране на рамото, да го освободите

за извадете капачето на върха, за за да освободите иглата

отстранете внимателно върха от муфата

извадете изцяло аудио кабела

Забележка: Моля да бъдете изключителновнимателно по време на тази операция, за да избегнете увреждането на рамото и аудио кабела.

Смяна на иглата

Отстраняване на иглата

1. Внимателно издърпайте надолу предния край на иглата.
2. Издърпайте иглата през предната част.
3. Извадете и изхвърлете.

Инсталиране на иглата

1. Поставете иглата така, че върхът да сочи надолу.
2. Изравнете задната част на иглата с корпуса.
3. Поставете иглата с предния край надолу и внимателно повдигнете предната част на иглата нагоре, докато се застопори.

1. Не докосвайте върха на иглата с пръсти. Избягвайте да удряте иглата в капака на грамофона или в ръба на плочата.
2. Почиствайте иглата често с мека четка, само с движение от край до край.
3. Почистете плочите, за да се отървете от прах или мазнини, с четка и подходящ почистващ разтвор.
4. Иглата трябва да се сменя периодично (приблизително на всеки 600 часа).
5. Не използвайте друг почистващ препарат, който съдържа алкохол, бензол или други агресивни химикали, които могат да повредят боята и покритието на грамофона.

1. Поставете защитната капачка на иглата.
2. Заключете скобата на рамото на повдигача върху рамото на повдигача.

СЪВЕТИ ЗА ПО-ДОБРО ПРЕДСТАВЯНЕ

1. При отваряне или затваряне на капака на грамофона го движете внимателно, като го премествате в центъра или равномерно от двете страни.
2. Никога не прилагайте силни химикали или разтворители върху която и да е част на грамофона.
3. Винаги изключвайте щепсела от електрическия контакт и закрепвайте рамото към стойката с виниловата връзка, преди да преместите грамофона.

Грижа за устройството

• Уредът не трябва да се излага на капене или пръски и върху него не трябва да се поставят предмети, пълни с течности, като например съдове.
  ● Максимална температура на околната среда: 35°C
• Електронните продукти от този тип никога не трябва да бъдат излагани на екстремни температури или висока влажност. Например, този комплект не трябва да се поставя в банята или около печки и радиатори.
• Ако нещо падне върху уреда, изключете го от електрическата мрежа и го оставете да бъде проверен от квалифициран персонал, преди да го използвате отново.

Почистване на устройството

• За да предотвратите опасност от пожар или токов удар, изключете уреда от източника на променлив ток, когато почиствате.
• Покритиено на устройството може да се почиства с кърпа и да се поддържа както при други мебели. Внимателно почиствайте и избърсвайте пластмасовите части.
  ● Върху предния панел може да се използва влажна кърпа.

Наклон

- Не монтирайте уреда в наклонено положение, той е предназначен само за хоризонтална употреба.

Кондензация

- Ако устройството се пренесе директно от студено на топло място, във вътрешността на плейъра може да се кондензира влага и да се повреди. Когато инсталирате устройството за първи път или го

AKAI

пренасяте от студено на топло място, изчакайте 30 минути, преди да го пуснете в експлоатация.

Изключване на захранването

- Ако няма да използвате плейъра за дълъг период от време, не забравяйте да го изключите от източника на променлив ток.

Отказ от отговорност

Фърмуерът и/или хардуерните компоненти се актуализират редовно. Поради това някои от инструкциите, спецификациите и изображенията в тази документация може да се различават леко от конкретната ситуация. Всички елементи, описани в това ръководство, са само с илюстративна цел и може да не се отнасят за вашата конкретна ситуация. От описанието в това ръководство не могат да се извлекат никакви юридически права или права на собственост.

Съдържание на опаковката:

Този символ върху продукта или опаковката означава, че продуктът не трябва да се третира като домакински отпадък. Не изхвърляйте отпадъците в края на живота им, а ги занесете в събирателен пункт за рециклиране. По този начин ще помогнете за опазването на околната среда и ще предотвратите всякакви отрицателни последици

за околната среда и човешкото здраве.

Намиране на най-близкия център за събиране на отпадъци:

Свържете се с местните власти

Посетете уебсайта: http://www.damtn.government.bg

Попитайте магазина, от който сте закупили продукта, за повече информация.

ВНОСИТЕЛ: SC INTERVISION TRADING-RO SRL

48-52 I.C Brătianu Street, cграда A, етаж. 5, стая 504-505, град Питещ, окръг Арджеш, Румъния

Пощенски код: 110121

AKAI

ATT-15C
