РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ SP 9.000 Flat Kärcher

Защита на околната среда 111

Аксесоари и резервни части.... 111

Грижа и поддръжка.... 113

Транспортиране.... 113

Съхранение.... 113

Помощ при неизправности 114

Технически данни 114

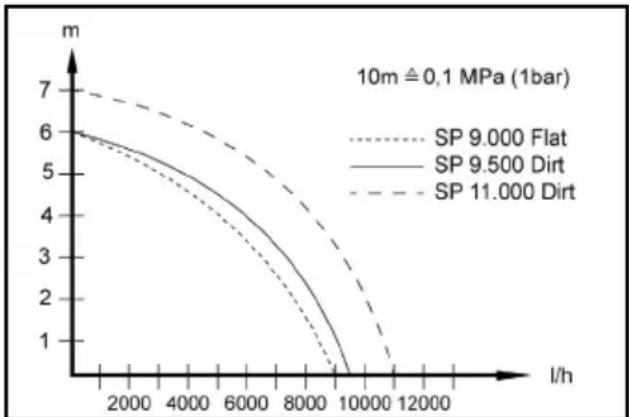

Оптимизиране на дебита.... 115

Декларация за съответствие на ЕС 115

Общи указания

Преди първото използване на уреда прочетете това оригинално ръководство за експлоатация и

приложените указания за безопасност.

Процедирайте съответно.

Запазете двете книжки за последващо използване или за следващия собственик.

Употреба по предназначение

Използвайте уреда само в частно домакинство.

Употреба по предназначение:

- Отвеждане на водата от части на сградата при наводнения

- Препомпване и изпразване на контейнери

• Вземане на вода от кладенци и шахти

- Изпомпане на сладка вода от лодки и яхти

Указания относно начина на функциониране вж. в глава Експлоатация.

Разрешени течности за изпомпване

⚠️ ОПАСНОСТ

Опасност за живота и опасност от повреди при изпомзване на експлозивни, запалими, респ. неподходящи вещества!

Запалимите, респ. експлозивни вещества могат да се запалят или да експлодират.

Не изпомпвайте експлозивни, запалими или разяждащи течности или газове (напр. горива, петрол, нитроразтворители) и греси, масла, солена вода или отпадъчни води от санитарни съоръжения или вода с по-ниска течливост от тази на чистата вода.

Разрешени течности за изпомпване:

- Сладка вода до посочената степен на замърсяване

SP 9.500 Dirt и SP 11.000 Dirt (помпа за мръсна вода):

Вода със степен на замърсяване с частици с размер до 20 mm

SP 9.000 Flat (помпа за чиста вода):

Вода със степен на замърсяване с частици с размер до 5 mm

• Вода от басейни при дозиране на добавките съобразно с предназначението
• Перилен разтвор, напр. от протекли перални машини. След това изплакнете помпата с чиста сладка вода и я почистете, вж. глава Изплакване и почистване.
• Температурата на изпомпваните течности трябва да бъде между 5 °C и 35 °C

Неправилна употреба

ВНИМАНИЕ

Опасност от повреда поради замръзване!

Работата при замръзване може да повреди уреда. Ненапълно изпразненият уред може да бъде повреден поради замръзване.

Не използвайте уреда при замръзване.

Пазете уреда от замръзване.

ВНИМАНИЕ

Опасност от повреда при продължителна работа!

Уредът не е подходящ за непрекъсната работа. Не използвайте уреда продължително време без прекъсване (напр. непрекъсната рециркулация в басейни) или като стационарна инсталация (напр. като подемна система, помпа за кладенец).

Указание

Производителят не носи отговорност за евентуални щети, предизвикани от неправилна употреба или грешно обслужване.

Степени на опасност

⚠️ ОПАСНОСТ

- Указание за непосредствена опасност, която може да доведе до тежки телесни повреди или до смърт.

⚠ПРЕДУПРЕЖДЕНИЕ

- Указание за възможна опасна ситуация, която може да доведе до тежки телесни повреди или до смърт.

⚠ПРЕДПАЗЛИВОСТ

- Указание за възможна опасна ситуация, която може да доведе до леки телесни повреди.

ВНИМАНИЕ

- Указание за възможна опасна ситуация, която може да доведе до материални щети.

Защита на околната среда

Опаковъчните материали подлежат на рециклиране. Моля, изхвърляйте опаковките по съобразен с околната среда начин.

Електрическите и електронните уреди съдържат ценни материали, подлежащи на рециклиране, а често и съставни части, напр. батерии, акумулаторни батерии или масло,

които при неправилно боравене или изхвърляне могат да представляват потенциална опасност за човешкото здраве и за околната среда. За правилното функциониране на уреда все пак тези съставни части са необходими. Обозначените с този символ уреди не трябва да бъдат изхвърляни заедно с битовите отпадъци.

Указания за съставни вещества (REACH)

Актуална информация за съставките ще намерите на интернет страница: www.kaercher.de/REACH

Аксесоари и резервни части

Използвайте само оригинални аксесоари и оригинални резервни части, по този начин осигурявате безопасната и безпроблемна експлоатация на уреда.

Информация относно аксесоари и резервни части ще намерите тук: www.kaercher.com.

Обхват на доставка

Обхватът на доставката на уреда е изобразен върху опаковката. При разопаковане проверете съдържането за цялост. При липсващи аксесоари или при транспортни щети, моля, обърнете се към Вашия дистрибутор.

Гаранция

Във всяка държава са валидни издадените от нашия оторизиран дистрибутор гаранционни условия. Евентуални повреди на Вашия уред ще отстраним в рамките на гаранционния срок безплатно, ако се касае за дефект в материалите или производствен дефект. В случай на предявяване на право на гаранция, се обърнете към Вашия дистрибутор или към най-близкия оторизиран сервис, като представите касовата бележка.

Вижте изображенията на страницата с графики Фигура А

① Дръжка за носене
② Мрежов захранващ кабел с щепсел
③ Фиксиране (поплавъчен прекъсвач)
④ *Присъединителен елемент за помпата G 1 ( 34 " и 1" връзка за маркуч и резба G 1)

⑤*Възвратен клапан

⑥ Резбова връзка G 1

⑦ Присъединителен елемент за помпата G 1 ½ (1", 1 ¼" и 1 ½" връзка за маркуч и резба G 1 ½)

⑨ Поплавъчен прекъсвач

⑩Quick-Connect

⑪ Автоматично устройство за обезвъздушаване

⑫ Опорни крака (SP 9.000 Flat)

* Не е част от доставката.

Опасност от токов удар и наранявания!

Уредът съдържа електрически и механични компоненти.

Винаги изключвайте уреда от електрозахранването, преди да започнете да го сглобявате, разглобявате или почиствате.

Указание

Колкото по-малка е дължината на маркуча и колкото по-голям е диаметърът на маркуча, толкова по-висока е мощността на изпомпване.

За да избегнете запушвания на помпата, при диаметри на маркуча, по-малки от 1 ¼", използвайте предварителен филтър.

Връзката за помпа е оборудвана с щепселна система (Quick-Connect).

Присъединителният щущер с присъединителен елемент за помпата G 1 ½ и резбовата връзка G 1 са приложени към уреда, без да са монтирани.

Указание

Към присъединителния елемент на помпата G 1 ½ могат да се свързват маркучи с диаметър 1", 1 ¼" и 1 ½".

За да могат да се изпомпват частици с желания размер на зърната, трябва да се избира достатъчно голям диаметър на маркуча, а присъединителният елемент на помпата G 1 ½ да се скъсява съответно по жлебовете. При зърна с по-малка големина също се препоръчва голям диаметър на маркуча, за да може да се повиши дебитът.

Свързване на маркуч към помпата, при употреба на маркуч 1", 1 ¼" или 1 ½":

1 Завинтете присъединителния елемент на помпата G 1 ½ върху присъединителния щущер. Фигура В
2 Поставете скобата за маркуч на маркуча.
3 Поставете маркуча върху присъединителния елемент на помпата G 1½ и го закрепете със скоба за маркуч.
4 Поставете присъединителния щущер в Quick-Connect.

Фигура С

Свързване на маркуч към помпата, при употреба на маркуч 34 " или 1":

1 Завинтете резбовата връзка G1 върху присъединителния щущер.

Фигура В

2 Монтиране на специалната принадлежност присъединителен елемент на помпата G 1 (6.997-359.0 Присъединителен елемент на помпа G 1 (33,3 mm), вкл. възвратен вентил - не се съдържа в комплекта на доставката) на резбовата връзка G 1:

a Поставете възвратния вентил върху резбовата връзка G 1 така, че да може да се чете надписът "UP".
b Завинтете присъединителния елемент на помпата G 1 върху резбовата връзка G 1.

3 Поставете скобата за маркуч на маркуча.
4 Поставете маркуча върху присъединителния елемент на помпата G 1 и го закрепете със скоба за маркуч.
5 Поставете присъединителния щущер в Quick-Connect.

Фигура С

Настройка/потапяне на помпата:

1 Разгънете или приберете опорните крака (SP 9.000 Flat).

Фигура D

2 Поставете помпата устойчиво върху здрава основа в течността за изпомпване или я потопете с помощта на закрепено на дръжката за носене въже.

Указание

Зоната на всмукване не трябва да бъде блокирана от замърсявания. При кална основа поставете помпата върху тухла или подобен предмет.

Уверете се, че помпата е в хоризонтално

положение. Не носете помпата, като я държите за кабела или маркуча.

Експлоатация

⚠️ ОПАСНОСТ

Опасност за живота поради електрически удар!

При контакт с части под напрежение има опасност за живота поради електрически удар. По време на работа не докосвайте закрепеното на дръжката за носене въже и никакви предмети, които са в контакт с изпомпваната течност (напр. подаващи се от изпомпваната течност тръбопроводи, парапети) и не бъркайте в изпомпваната течност.

Автоматично устройство за обезвъздушаване

1. При ниско ниво на течността евентуално засмуканият или намиращ се в помпата въздух се изпуска през автоматичното устройство за обезвъздушаване. Освен въздух може да излезе и течност.

Ако при ниско ниво на течността помпата има проблеми със засмукването, изключете и включете отново мрежовия щепсел, за да се подпомогне процесът на засмукване.

Фигура Е

Автоматичен режим

Разгъването на опорните крака не е абсолютно необходимо, но чрез него се постига по-висока мощност на изпомпване.
2. Включете мрежовия щепсел в контакта.

Указание

В автоматичен режим поплавъчният прекъсвач управлява автоматично процеса на изпомпване. Помпата се включва, щом поплавъчният прекъсвач достигне височината на включене поради покачващото се ниво на течността.

Помпата се изключва, щом поплавъчният прекъсвач достигне височината на изключване поради спадащото ниво на течността.

Трябва да е осигурена свободата на движение на поплавъчния прекъсвач.

Фигура F

Мин./Макс. S	SP 9.000Flat	SP 9.500Dirt	SP 11.000Dirt
Височина на включване cm*	36/44 43/50 4	3/50
Височина на изключване cm*	15/24 18/30 1	8/30

* Височините на превключване варират в зависимост от положението на поплавъчния прекъсвач.

Ръчен режим

Указание

В ръчен режим помпата остава постоянно включена. За да може помпата да засмуква самостоятельно в ръчен режим, нивото на

течността трябва да бъде най-малко 60 mm (SP 9.500 Dirt u SP 11.000 Dirt) или 7 mm (SP 9.000 Flat).

Указание

Помпата може да изпомпва до достигане на ниво на остатъчна течност от 25 mm (SP 9.500 Dirt и SP 11.000 Dirt) или 1 mm (SP 9.000 Flat).

Посочените нива на остатъчна течност се достигат само в ръчен режим.

Трябва да е осигурена свободата на движение на поплавъчния прекъсвач.

1. Сгънете опорните крака, вж. глава Пускане в експлоатация (SP 9.000 Flat).

Указание

При сгъване на опорните крака в ръчен режим е възможно изсмукване от равна основа до 1 тт ниво на остатъчна течност.

1. Закрепете поплавъчния прекъсвач, насочен нагоре, във фиксирането. Фигура G

ВНИМАНИЕ

Опасност от повреда при работа на сухо!

Работата на сухо води до повишено износване на помпата.

Не оставяйте помпата да работи без надзор в ръчен режим.

При работа на сухо незабавно изключете мрежовия щепсел от контакта.

1. Включете мрежовия щепсел в контакта.

Приключване на работата

1. Извадете мрежовия щепсел от контакта. Уредът спира.

ВНИМАНИЕ

Опасност от повреда!

Опасност от повреда поради засъхнали замърсявания, респ. добавки.

Изплаквайте и почиствайте уреда веднага след всяка употреба.

1. Ако е била изпомпвана замърсена или смесена с добавки течност, изплаквайте и почиствайте уреда веднага след края на работата, вж. глава Изплакване и почистване.

2. Изпразнете уреда и принадлежностите и ги оставете да изсъхнат.

Грижа и поддръжка

⚠️ ОПАСНОСТ

Опасност от токов удар и наранявания!

Уредът съдържа електрически и механични компоненти.

Почистването и поддръжката от страна на потребителя не трябва да се извършват от деца.

Изплакване и почистване

ВНИМАНИЕ

Опасност от повреда!

Опасност от повреда поради засъхнали замърсявания, респ. добавки.

Изплаквайте и почиствайте уреда веднага след всяка употреба.

1 Ако е била изпомпвана замърсена или смесена с добавки течност, след това уредът трябва да се изплакне: Изпомпвайте с уреда чиста сладка вода без добавки, докато се отмият всички замърсявания, респ. добавки от него.

⚠️ ОПАСНОСТ

Опасност от токов удар и наранявания!

Уредът съдържа електрически и механични компоненти.

Винаги изключвайте уреда от електрозахранването, преди да започнете да го сглобявате, разглобявате или почиствате.

2 Извадете мрежовия щепсел от контакта.

3 Натиснете бутона на Quick-Connect и свалете присъединителния щущер. Фигура С

4 При необходимост отстранете остатъците от маркуча и по Quick-Connect.

5 Почистете външните повърхности на уреда с мека, чиста кърпа и чиста сладка вода.

6 Изпразнете уреда и принадлежностите и ги оставете да изсъхнат.

Поддръжка

Уредът не се нуждае от поддръжка.

Транспортиране

Ръчен транспорт

⚠ПРЕДПАЗЛИВОСТ

Опасност от наранявания поради препъване!

Съществува опасност от наранявания поради препъване в свободно положени кабели и маркучи. При преместването на уреда внимавайте за кабели и маркучи.

1. Вдигайте и носете уреда за дръжката за носене.

Опасност от нараняване, опасност от повреда!

При транспортиране съблюдавайте теглото на уреда.

Поставете или осигурете уреда в съответствие с валидните инструкции, за да не се изплъзне или да не бъде отхвърлен с висока скорост по време на транспортирането.

1. При транспортиране в превозни средства осигурявайте уреда срещу изплъзване и преобръщане в съответствие с väлидните инструкции.

Съхранение

ВНИМАНИЕ

Опасност от повреда поради замръзване!

Ненапълно изпразненият уред може да бъде повреден поради замръзване.

Изпразнете напълно уреда и принадлежностите, преди да ги приберете за съхранение.

Пазете уреда от замръзване.

Съхранявайте уреда на място, където не се очаква замръзване и не навън.

⚠ПРЕДПАЗЛИВОСТ

Несъблюдаване на теглото

Опасност от наранявания и повреди

При съхранението вземайте под внимание теглото на уреда.

1. Изпразнете напълно помпата и принадлежностите.

2. Оставете помпата и принадлежностите да изсъхнат.

3. Съхранявайте помпата на място, където не може да замръзне.

Помощ при неизправности

Много често причините за повреда са елементарни и с помощта на следните указания може сами да ги

отстраните. Ако не сте сигурни или повредите не са описани тук, обърнете се към оторизирания сервис.

Грешка Причина Отстраняване
Помпата работи, но не изпомпва	В помпата има въздух.	1. Проверете за правилно пускане в експлоатация (вж. глава Пускане в експлоатация и Експлоатация).
	Частици мръсотия блокират зоната на засмукване.	1. Извадете мрежовия щепсел от контакта.2. Почистете зоната на засмукване.
	Нивото на течността е твърде ниско (ръчен режим), вж. глава Технически данни.	1. Потопете помпата по-дълбоко в течността, вж. глава Ръчен режим.
Помпата не сработва или спира по време на работа	Електрозахранването е прекъснато.	1. Проверете предпазителите и електрическите връзки.
	Термозащитният прекъсвач е изключил помпата поради прегряване.	1. Извадете мрежовия щепсел от контакта.2. Оставете помпата да се охлади.3. Почистете зоната на засмукване.4. Предотвратявайте работа на сухо на помпата.
	В зоната на всмукване са се заклинили частици мръсотия.	1. Извадете мрежовия щепсел от контакта.2. Почистете зоната на засмукване.
	Поплавъчният прекъсвач изключва помпата.	1. Автоматичен режим: Проверете позицията и свободата на движение на поплавъчния прекъсвач и при необходимост ги коригирайте, вж. глава Автоматичен режим.2. Ръчен режим: Монтирайте поплавъчния прекъсвач правилно, вж. глава Ръчен режим.
Мощността на изпомпване намалява или е твърде слаба	Зоната на засмукване е запушена.	1. Изключете мрежовия щепсел от контакта и почистете зоната на засмукване.
	Мощността на изпомпване на помпата зависи от височината на изпомпване и свързаните периферни устройства.	1. Съблюдавайте макс . височина на изпомпване, вж. глава Технически данни. При необходимост изберете по-голям диаметър или по-малка дължина на маркуча.
	Сечението от напорната страна е стеснено, напр. поради ненапълно отворен вентил/сферичен кран.	1. Отворете изцяло вентила/сферичния кран.
	Маркучът от напорната страна е прегънат.	1. Отстранете прегънатите места на маркуча.
Quick-Connect не може да се отвори	Щепселната система Quick-Connect е запушена поради замърсявания.	1. Свалете клипса и почистете.

Технически данни

	SP9.000Flat	SP9.500Dirt	SP11.000Dirt
Данни за мощността на уреда
Мрежовонапрежение	V 230-240 230-240 230-240
Мрежовачестота	Hz 50	50	50
Номиналнамощност	W	280	280
Дебит,максимален	I/h	9.000	9.500

		SP9.000Flat	SP9.500Dirt	SP11.000Dirt
Съдържаниена твърдивещества въвводата	kg/m3	>2,5	>2,5	>2,5
Налягане(макс.)	MPa(bar)	0,06(0,6)	0,06(0,6)	0,07(0,7)
Височина назасмукване(макс.)	m	6	6	7
Дълбочина напотапяне(макс.)	m	7	7	7

	SP9.000Flat	SP9.500Dirt	SP11.000Dirt
Доп. темп. на изпомпв.течност	°C 5...35 5...35 5...35
Размер на частиците (макс.) на допустимите течности за изпомпване	mm 5 20 20
Минимално ниво на течността (ръчен режим)	mm 7 60 60
Ниво на остатъчна течност	mm 1 25 25
Тегло (без принадлежности)	kg 3,7 3,8 4,4

Запазваме си правото на технически промени.

Оптимизиране на дебита

Дебитьт е толкова по-голям:

• колкото по-ниска е височината на изпомпване,
• колкото по-голям е диаметърът на използвания маркуч,
• колкото по-къс е използваният маркуч.
• колкото по-малко загуби на налягане причинява свързаната принадлежност.

Декларация за съответствие на EC

С настоящото декларираме, че посочената по-долу машина по своята концепция и конструкция, както и в пуснатото от нас на пазара изпълнение, съответства на приложимите основни изисквания за безопасност и опазване на здравето, определени в директивите на ЕС. При несъгласувана с нас промяна на машината тази декларация губи своята валидност. Продукт: Помпа Тип: 1.645-xxx

Приложими директиви на ЕС

2014/35/EC

2014/30/EC

2011/65/EC

2009/125/EO

Приложен(и) регламент(и)

(EC) 2019/1781

Приложими хармонизирани стандарти

EN 60335-1

EN 60335-2-41

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000: 2018

Подписващите лица действат от името и като пълномощници на управителния орган.

Пълномощник по документацията:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
