РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GWS 27-230 PR Professional BOSCH

bg Оригинална инструкция

mk Оригинално упатство за работа

sr Originalno upulstvo za radi

slizvima navodila

hr Originalne upute za rad

et Aleucārane kasutusiuhend

Указания за сигурност

Общи указания за безопасност за електроинструменти

ПРЕДУПРЕЖ- ДЕНИЕ

Прочетете всички предупреждения, указания, запознайте се с фигурите и техническите харак-

теристики, приложени към електроинструмента. Пропуски при спазването на указанията по-долу могат да предизвикат токов удар и/или тежки травми.

Съхранявайте тези указания на сигурно място.

Използваният по-долу термин "електроинструмент" се отнася до захранвани от електрическата мрежа електроинструменти (със захранващ кабел) и до захранвани от акумулаторна батерия електроинструменти (без захранващ кабел).

Безопасност на работното място

▶ Пазете работното си място чисто и добре осветено. Разхвърляните или тъмни работни места са предпоставка за инциденти.
▶ Не работете с електроинструмента в среда с повишена опасност от възникване на експлозия, в близост до леснозапалими течности, газове или прахообразни материали. По време на работа в електроинструментите се отделят искри, които могат да възпла-менят прахообразни материали или пари.
Дръжте деца и странични лица на безопасно разстояние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите контрола над електроинструмента.

Безопасност при работа с електрически ток

▶ Щепсельт на електроинструмента трябва да е подходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсела. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар.
▶ Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, печки и хладилници. Когато тялото Ви е заземено, рискът от възникване на токов удар е по-голям.
▶ Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар.
He използвайте захранващия кабел за цели, за които той не е предвиден. Никога не използвайте захранващия кабел за пренасяне, теглене или откачаване на електроинструмента. Предпазвайте кабела от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредени или

усукани кабели увеличават риска от възникване на токов удар.

Kogato работите с електроинструмент навън, използвайте само удължителни кабели, подходящи за работа на открито. Използването на удължител, предназначен за работа на открито, намалява риска от възникване на токов удар.
Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъсвач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар.

Безопасен начин на работа

▶ Бъдете концентрирани, следете внимателно действията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте уморени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсеяност при работа с електроинструмент може да има за последствие изключително тежки наранявания.
Работете с предпазващо работно облекло. Винаги носете предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дейност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грайфер, защитна каска или шумозаглушители (антифо- ни), намалява риска от възникване на трудова злополука.
▶ Избягвайте опасността от включване на електроинструмента по невнимание. Преди да включите щепсела в контакта или да поставите батерията, както и при пренасяне на електроинструмента, се уверявайте, че пусковият прекъсвач е позиция "изключено". Носенето на електроинструменти с пръст върху пусковия прекъсвач или подаването на захранващо напрежение, докато пусковият прекъсвач е включен, увеличава опасността от трудови злополуки.
▶ Преди да включите електроинструмента, се уверявайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инструмент, забравен на въртящо се звено, може да причини травми.
▶ Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във всеки момент поддържайте равновесие. Така ще можете да контролирате електроинструмента по-добре и побезопасно, ако възникне неочаквана ситуация.
▶ Работете с подходящо облекло. Не работете с широки дрехи или украшения. Дръжте косата и дрехите си на безопасно разстояние от движещи се звена. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена.
▶ Ако е възможно използването на външна аспирационна система, се уверявайте, че тя е включена и функционира изправно. Използването на аспираци-

онна система намалява рисковете, дължащи се на от- делящи се при работа прахове.

Доброто познаване на електроинструмента вследствие на честа работа с него не е повод за намаляване на вниманието и пренебрегване на мерките за безопасност. Едно невнимателно действие може да предизвика тежки наранявания само за части от секундата.

Грижливо отношение към електроинструментите

▶ Не претоварвайте електроинструмента. Използвайте електроинструментите само съобразно тяхното предназначение. Ще работите по-добре и по-безопасно, когато използвате подходящия електроинструмент в зададения от производителя диапазон на натоварване.
▶ Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ремонтиран.
▶ Преди да извършвате каквито и да е дейности по електроинструмента, напр. настройване, смяна на работен инструмент, както и когато го прибирате, изключвайте щепсела от контакта, респ. изваждайте батерията, ако е възможно. Тази мярка премахва опасността от задействане на електроинструмента по невнимание.
Съхранявайте електроинструментите на места, където не могат да бъдат достигнати от деца. Не допускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са прочели тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат изключително опасни.
▶ Поддържайте добре електроинструментите си и аксесоарите им. Проверявайте дали подвижните звена функционират безукорно, дали не заклинват, дали има счупени или повредени детайли, които нарушават или изменят функциите на електроинструмента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремонтирани. Много от трудовите злополуки се дължат на недобре поддържани електроинструменти и уреди.
▶ Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инструменти с остри ръбове оказват по-малко съпротивление и се водят по-леко.
▶ Използвайте електроинструментите, допълнителните приспособления, работните инструменти и т. н., съобразно инструкциите на производителя. При това се съобразявайте и с конкретните работни условия и операции, които трябва да изпълните. Използването на електроинструменти за различни от предвидените от производителя приложения повишава опасността от възникване на трудови злополуки.

▶ Поддържайте дръжките и ръкохватките сухи, чисти и неомаслени. Хлъзгавите дръжки и ръкохватки не позволяват безопасната работа и доброто контролиране на електроинструмента при възникване на неочаквана ситуация.

Поддържане

Допускайте ремонт на електроинструментите Ви да се извършва само от квалифицирани специалисти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на безопасността на електроинструмента.

Указания за безопасна работа с ъглошлайфи

Общи указания за безопасност при шлифоване, шкурене, почистване с телени четки или рязане:

Този електроинструмент е замислен да функционира като шлайфмашина, инструмент за шкурене, телена четка, инструмент изрязване на отвори или инструмент за рязане. Прочетете всички предупреждения, указания, запознайте се с фигурите и техническите характеристики, приложени към електроинструмента. Неспазването на приведените по-долу указания може да доведе до токов удар, пожар и/или тежки травми.
▶ Дейности като полиране не трябва да се извършват с този електроинструмент. Дейности, за които електроинструментът не е предназечен, могат да повишат опасността и да предизвикат наранявания.
▶ Не променяйте този електроинструмент за работа по начин, който не е специално проектиран и посочен от производителя на инструмента. Такава промяна може да доведе до загуба на контрол и да причини сериозно персонално нараняване.
▶ Не използвайте работни инструменти и допълнителни приспособления, които не са специално проектирани и утвърдени за ползване от производителя на електроинструмента. Фактът, че дадено приспособление може да бъде монтирано на електроинструмента, не гарантира, че работата с него е безопасна.
▶ Скоростта на въртене на работния инструмент трябва да е най-малкото равна на максималната скорост на въртене на електроинструмента. Работни инструменти, които се въртят по-бързо от предвиденото, могат да се разрушат и да се разлетят на парчета.
▶ Външният диаметър и дебелината на работния инструмент трябва да бъдат в границите, за които електроинструментът е проектиран. Работни инструменти с неподходящи размери не могат да бъдат осигурени и контролирани правилно.
▶ Размерите на присъединителните елементи на аксесоара трябва да отговарят на размерите на присъединителните елементи на електроинструмента.

Работни инструменти, които не пасват на присъединителните елементи на електроинструмента, имат биене, вибрират силно и могат да предизвикат загуба на контрол над електроинструмента.

He използвайте повредени работни инструменти. Винаги преди ползване проверявайте работния инструмент, напр. абразивни дискове за отчупвания и пукнатини, подложка за пукнатини или износване, телени четки за разхлабени или счупени телчета. Ако електроинструментът или работният инструмент бъдат изпуснати, ги проверявайте за повреда или ползвайте други. След като сте проверили и монтирали работния инструмент оставете електроинструмента да работи в продължение на една минута с максимальна скорост на въртене, като държите себе си и намиращи се наблизо лица извън равнината на въртене на работния инструмент. Повредени работни инструменти се чупят най-често през този пробен период.
Работете с лични предпазни средства. В зависимост от конкретните условия използвайте цяла маска за лице, защита на очите или предпазни очила. Ако е необходимо, работе с противопрахова маска, шумозаглушители (антифони), ръкавици и работна престилка, която е в състояние да спре отхвърчащи малки абразивни парченца. Очите трябва да са предпазени от дребни парченца, които могат да отхвърчат по време на различни приложения. Противопраховата или дихателната маска трябва да могат да филтрират възникващия от конкретното приложение прах. Ако продължително време сте изложени на въздействието на силен шум, можете да претърпите частична загуба на слух.
Дръжте намиращи се наблизо лица на безопасно разстояние от работната зона. Всеки, който се намира в работната зона, трябва да носи лични предпазни средства. Парченца от обработвания детайл или работния инструмент могат да отхвърчат с голяма скорост и да причинят наранявания и извън непосредствената зона на работа.
Когато изпълнявате операция, при която съществува опасност режещият инструмент да може да за-сегне скрити под повърхността проводници под напрежение или захранващия кабел, допирайте режещия аксесоар само до изолираните повърхности на ръкохватките. При контакт на режещия аксесоар с проводник под напрежение е възможно напрежението да се предаде по металните детайли на електроинструмента и това да предизвика токов удар.
Дръжте захранващия кабел на безопасно разстояние от въртящи се елементи. Ако загубите контрол над електроинструмента, кабельт може да бъде разрязан или да бъде увлечен и ръката. Ви може да бъде наранена от въртящия се работен инструмент.
▶ Никога не оставяйте електроинструмента преди въртенето да е спряло напълно. Въртящият се работен инструмент може да допре повърхността и да ускори неконтролирано електроинструмента.
▶ Не включвайте електроинструмента, докато го носите, обърнат към Вас. Случаен допир до въртящия

се работен инструмент може да увлече дрехите Ви и работният инструмент да Ви нарани.

▶ Периодично почиствайте вентилационните отвори на електроинструмента. Вентилаторът на електродвигателя засмуква прах, а отлагането на метален прах по вътрешността на корпуса може да предизвика опасност от токов удар.
▶ Не работете с електроинструмента в близост до леснозапалими материали. Искри могат да възпла-менят тези материали.
▶ Не използвайте работни инструменти и приспособления, които изискват течно охлаждане. Ползването на вода или друг течен реагент може да предизвика късо съединение или токов удар.

Откат и свързни предупреждения:

Откат е внезапна реакция вследствие на блокиране или заклинване на въртящия се абразивен диск, подложен диск, телена четка или друг работен инструмент. Заклинването или блокирането предизвиква внезапно спиране на въртящия се работен инструмент, което от своя страна предизвиква неконтролирано рязко ускоряване на електроинструмента в посока, обратна на въртенето на работния инструмент в точката на блокиране.

Ако напр. абразивен диск се заклини или блокира в детайла, частта от ръба на диска, която се врязва в детайла, може да се вреже рязко в повърхността, вследствие на което дискът да отскочи силно. Дискът се ускорява към работащия с електроинструмента или в обратна посока в зависимост от това в каква посока е движението му в точката на заклинване. В такива случаи абразивните дискове могат и да се счупят.

Откатьт възниква като следствие от неправилно или погрешно ползване на електроинструмента и може да бъде избегнат чрез подходящи предпазни мерки, както е описано по-долу.

Дръжте електроинструмента винаги здраво с две ръце и поддържайте позиция на тялото и на ръцете си, при която ще можете ефективно да противостоите на евентуално възникнал откат. Винаги ползвайте спомагатelnата ръкохватка, ако има такава, за да можете в максимальна степен да овладеете отката или реакционния момент при включване. Ако бъдат взети подходящи предпазни мерки, работещият с електроинструмента може да противостои на реакционния момент или на откат.
▶ Никога не дръжте ръцете си в близост до въртящия се работен инструмент. При откат работният инструмент може да Ви нарани.
▶ Не дръжте тялото си в зона, в която електроинструментът ще бъде изхвърлен при евентуален откат. Откатьт ще ускори електроинструмента в посока, обратна на движението на работния инструмент в точката на блокиране.
▶ Бъдете изключително внимателни, когато работите в ъгли, по остри ръбове и др.п. Избягвайте рязкото врязване на диска. Ђглите, острите ръбове или ряз-

кото врязване са предоставка за заклинване на работния инструмент и загуба на контрол или откат.

He монтирайте циркулярни дискове, дискове за дървесни материали, сегментни диамантени дискове с периферна междуна по-голяма от 10 mm и дискове с режещи зъби. Такива инструменти предизвикват често откат и загуба на контрол.

Предупреждения за безопасност, специфични за дейности по шлифоване и рязане:

▶ Използвайте само дискове, посочени за Вашия електроинструмент, и прегради, проектирани за съответните дискове. Дискове, за които електроинструментът не е предназначен, не могат да бъдат обезопасени адекватно и са опасни.
▶ Работната повърхност на ексцентриков абразивен диск трябва да е скрита в предпазния накрайник. Неправилно монтиран диск, който се подава извън предпазния накрайник, не може да бъде обезопасен адекватно.
▶ Преградата трябва да бъде захваната здраво към електроинструмента и да е в позиция, осигуряваща максимальна безопасност, така че възможно най- малка част от диска да е свободна към оператора. Преградата предпазва оператора от откртващи се парченца от диска, допир до диска по невнимание и от искрите, които могат да изгорят дрехите.
▶ Дисковете трябва да се ползват само за целите, за които са предназначени. Например: не шлифовайте с диск за рязане. Абразивните дискове за рязане са предназначени за отнемане на материал с ръба на диска, странично натоварване може да ги счупи.
▶ Винаги използвайте изправни фланци, които са с подходящи форма и размери за избрания диск. Подходящите фланци укрепват диска и така намаляват опасността от счупването му. Фланците за дискове за рязане може да са различни от фланците за дискове за шлифоване.
He използвайте износени дискове от по-големи ъглошлайфи. Дисковете, предназначени за по-големи електроинструменти, не са подходящи за по-високите скорости на въртене на малките електроинструменти и могат да се разрушат.
Kogato използвате дискове за двойна цел, използвайте правилната преграда за извършваното приложение. Ако не се използва правилната преграда, може да не се осигури желаното ниво на предпазване, което може да доведе до сериозно нараняване.

Допълнителни указания за безопасност, специфични за рязане:

▶ Избягвайте блокиране на режещия диск или твърдесилно притискане. Не изпълнявайте прекаленодълбоки срезове. Претоварването на режещия дискувеличава склонността му към измятане или блокиране и с това опасността от откат или счупване на абразивния диск.

▶ Не дръжте тялото си пред или зад въртящия се диск. Ако премествате режещия диск от Вас навън, в случай на откат електроинструментът с въртящия се диск може да отскочи непосредствено към Вас.
▶ Ако режещият диск се заклини или когато прекъсвате работа, изключете електроинструмента и го задръжте, докато дискът спре да се върти напълно. Никога не опитвайте да изводите въртящия се по инерция диск от среза, в противен случай може да възникне откат. Определете и отстранете причината за заклинването.
▶ Не включвайте електроинструмента, ако той е още в детайла. Преди внимателно да продължите рязането, изчакайте дискът да се развърти до пълните си обороти. Ако електроинстурментът бъде включен, докато дискът е в среза, дискът може да се заклини, да изскочи от детайла или да предизвика откат.
▶ Подпирайте плочи или големи детайли, за да избегнете риска от притискане на диска в междината и откат. Големи детайли могат да се огънат под действие на силата на собственото си тегло. Детайлът трябва да бъде подпрян от двете страни на среза, както в близост до среза, така и в далечния край.
▶ Бъдете особено внимателни при срезове с пробиване в съществуващи стени или други зони без видимост от обратната страна. Врязващият се диск може да предизвика откат при попадане на газо-, водо-, електропроводи или други обекти.
He се опитвайте да извършвате криволинейно рязане. Претоварването на режещия диск увеличава склонността му към измятане или блокиране и с това опасността от откат или счупване на абразивния диск, което може да доведе до сериозно нараняване.

Специфични указания за безопасност при шкурене:

▶ Използвайте правилно оразмерен диск шкурка. При избора на шкурка спазвайте указанията на производителя. Ако шкурката се подава твърде много извън подложния диск, съществува опасност от разкъсването й, захващане на парчета от нея и скъсване на диска или откат.

Специфични указания за безопасност при работа с телени четки:

Съобразявайте се, че и при нормално ползване от телената четка отхвърчат телчета. Не подлагайте на прекомерно натоварване телта на четката Телта може лесно да проникне през леки дрехи и/или през кожата.
▶ Ако при работа с телена четка се посочва ползването на предпазен кожух, телената четка не трябва да допира предпазния кожух. Вследствие на силите на притискане или центробежните сили диаметърът на телената четка може да се увеличи по време на работа.

Допълнителни указания за безопасност

Работете с предпазни очила.

Предпазният кожух не бива да се използва за рязане. С поставена приставка предпазният кожух може да се използва и за рязане.

Дръжте здраво електроинструмента при работа с двете ръце и следете за сигурната позиция. С две ръце електроинструментът се води по-сигурно.

▶ При работните инструменти с вътрешна резба като четки и диамантени боркорони макс. дължина на резбата на вала трябва да се спазва. Краят на вала не бива да докосва долната част на работния инструмент.
▶ Използвайте подходящи прибори, за да откриете евентуално скрити под повърхността тръбопроводи, или се обърнете към съответното местно снабдително дружество. Влизането в съприкосновение с проводници под напрежение може да предизвика пожар и токов удар. Увреждането на газопровод може да доведе до експлозия. Повреждането на водопровод има за последние големи материални щети и може да предизвика токов удар.
▶ Не ги докосвайте, преди да са се охладили. По време на работа дисковете се нагряват силно.
▶ Ако захранващото напрежение бъде прекъснато (напр. вследствие на прекъсване на тока или ако щепсельт бъде изваден от контакта), деблокирайте пусковия прекъсвач и го поставете в позиция изключено. Така предотвратявате неконтролирано включване на електроинструмента.
▶ Осигурявайте обработвания детайл. Детайл, захванат с подходящи приспособления или скоби, е застопорен по здраво и сигурно, отколкото, ако го държите с ръка.
▶ Складирайте работните инструменти в сгради в сухо, равномерно темперирано и защитено от студ помещение.
Сваляйте работните инструменти преди транспортиране на електроинструмента. Така избягвате повреди.
Свързаните дискове за рязане и шпайфане имат срок на годност, след който вече не бива да се използват.

Описание на продукта и дейността

Прочетете внимателно всички указания и инструкции за безопасност. Пропуски при спазването на инструкциите за безопасност и указанията за работа могат да

имат за последствие токов удар, пожар и/или тежки травми.

Моля, имайте предвид изображенията в предната част на ръководството за работа.

Предназначение на електроинструмента

Електроинструментът е предназначен за рязане и почистване с четка на метал, камък, пластмаса и композитни материали, за грубо шлайфане на метал, както и за пробиване в каменни материали с диамантени боркорони без използване на вода. При това трябва да се следи за използването на правилния предпазен кожух (вж. „Работа с електроинструмента“, Страница 246).

При рязане на каменни материали трябва да бъде осигурена достатьчно мощна аспирационна система.

С утвърдени от производителя работни инструменти електроинструментът може да се използва за шлифоване с шкурка.

Електроинструментът не бива да се използва за шлайфане на каменни материали с диамантени дискове, за шлайфане на метал и камък с чашковидни дискове или за обработка на композитни материали.

Изобразени елементи

Номерирането на изобразените компоненти се отнася до изображението на електроинструмента на графичната страница.

(1) Бутон за застопоряване на вала
(2) Система за поглъщане на вибрациите
(3) Пусков прекъсвач
(4) Стандартна спомагателна ръкохватка (изолирана повърхност за захващане) ^a)
(5) Двушифтов ключ за обтяжната гайка
(6) Предпазен кожух за шлайфане със затегателен лост
(7) Кодираща пърбица
(8) Затегателен лост за предпазния кожух
(9) Винт за регулиране на предпазния кожух
(10) Поемащ фланец с О-пръстен
(11) Шлифовъчен диск ^a)
(12) Дискова четка (∅ 22,22 mm) ^a)
(13) Дискова четка (M14) ^a)
(14) Обтяжна гайка
(15) Бързообтяжна гайка SDS-clic ^a)
(16) Предпазен кожух за рязане ^a)
(17) Диск за рязане ^a)
(18) Ръкохватка (изолирана повърхност за захващане)
(19) Вал
(20) Диамантен диск за рязане ^a)
(21) Прахоуловителен кожух за рязане с водеща шей-на ^a)
(22) Защита за ръцете ^a)

(23) Гумен подложен диск ^a)
(24) Шкурка ^a)
(25) Кръгла гайка ^a)
(26) Чашковидна телена четка ^a)
(27) Капак за рязане
(28) Вилков ключ ^a)
(29) Конусна четка ^a)
(30) Диамантена боркорона ^a)

(31) Поглъщаа вибрациите спомагателна ръкохватка (изолирана повърхност за захващане)
(32) Фиксиращ винт за предпазния кожух
(33) Предпазен кожух за шлайфане с фиксиращ винт
(34) Предпазен кожух за шлайфане със затегателен лост
(35) Прахоуловителен кожух за рязане с водеща шей-на ^a)
a) Тази принадлежност не спада към стандартния обем на доставката.

Технически данни

Теглошлайф GWS 27-180 PR GWS 27-230 PR GWS 27-180 JR GWS 27-230 JR
Каталожен номер	3 601 HC6 1.. 3 601 HC7 1.. 3 601 HC6 3.. 3 601 HC7 3..
Номинална консумирана мощ-ност	W 2700 2700 2700 2700
Разчетна скорост на въртене на празен ход ^A)	min ^-1	8500	6500	8500	6500
макс. диаметър на шлифоващия диск	mm 180	230	180	230
Резба на вала М 14 М 14 М 14 М 14
макс. дължина на резбата на вала mm 25	25	25	25
Плавно включване ●●●●
Защита срещу повторно включва-не	●●●●
Изключване при обратен откат ●●●●

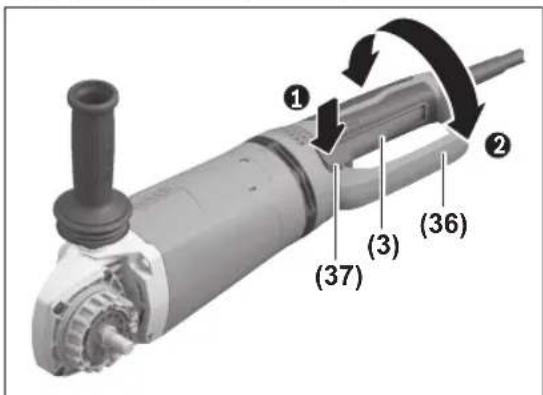

Въртяща се главна ръкохватка ●●●●
PROtection-прекъсвач ●●--
Тегло ^B)(C)	kg	6,1–7,2	6,3–7,7	6,1–7,2	6,3–7,7
Клас на защита	☐/II	☐/II	☐/II	☐/II	☐/II

A) Обороти на празен ход за оразмеряване съгласно EN IEC 62841-2-3 за избор на подходящи работни инструменти. Действителните обороти на празен ход не бива да превишават оборотите на празен ход за оразмеряване и съответно са по-ниски.
В) в зависимост от използвания предпазен кожух ((16), (6), (27)/(34), (33), (27)) и от използваната спомагателна ръкохватка ((4), (31))
C) Тегло без мрежови проводник и без щепсел Данните важат за номинално напрежение [U] от 230 V. При отклоняващи се напрежение и при специфични за отделни изпълнения тези данни могат да варират.
Стойностите могат да варират според продукта и да зависят от условията на употреба и на околната среда. Допълнителна информация на www.bosch-professional.com/wac.

Информация за излъчван шум и вибрации

Стойностите на емисии на шум са установени съгласно EN IEC 62841-2-3.

Равницето А на генерирания шум от електроинструмента обикновено е: равнище на звуковото налягане 93 dB(A); мощност на звука 101 dB(A). Неопределеност K = 3 dB.

Пълната стойност на вибрациите a_n (векторната сума по трите направления) и неопределеността К са определени съгласно EN IEC 62841-2-3:

Шлифоване (грубо шлифоване): a_n=6,5 m/s^2,K=1,5 m/s^2 ,

Шлифоване с шкурка:

$$ a _ {n} = 4, 5 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}, $$

Абразивно рязане:

$$ a _ {n} = 5, 1 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}. $$

Шлайфането на по-тънки листове или на други лесно вибриращи материали с голяма повърхност може да доведе до увеличена до 15 dB стойност на емисите на шум. Чрез подходящи тежки изолиращи подложки може да се намали повишената емисия на шум. Трябва да се има предвид увеличена емисия на шум както при оценката на риска от шумово натоварване, така и при избора на подходяща защита за слуха.

Посочените в това ръководство за експлоатация ниво на вибрациите и стойност на емисия на шум са измерени съгласно процедура, определена и може да служи за сравняване с други електроинструменти. Те са подходя-

щи също така за предварителна оценка на емисиите на вибрации и шум.

Посочените ниво на вибрациите и стойност на емисии на шум са представителни за основните приложения на електроинструмента. Ако обаче електроинструментът бъде използван за други дейности, с различни работни инструменти или без необходимото техническо обслужване, нивото на вибрациите и стойността на емисии на шум може да се различават. Това би могло значително да увеличи вибрациите и шума през периода на ползване на електроинструмента.

За по-точното оценяване на вибрациите и шума трябва да се отчитат и периодите, в които електроинструментът е изключен или работи на празен ход. Това би могло значително да намали емисите на вибрации и шум през периода на ползване на електроинструмента.

Предписвайте допълнителни мерки за предпазване на работащия с електроинструмента от въздействието на вибрациите, например: техническо обслужване на електроинструмента и работните инструменти, поддържане на ръцете топли, целесьобразна организация на работните стъпки.

Плавно включване

Електронното плавно включване ограничава въртящия момент при включване и позволява стартиране без тласъци на електроинструмента.

Указание: Ако електроинструментът стартира веднага след включването с пълни обороти, плавният пуск и защитата от повторен пуск са повредени. Електроинструментът трябва незабавно да се изпрати на клиентската служба, за адресите вж. раздел "Клиентска служба и консултация за приложението".

Защита срещу повторно включване

Защитата срещу повторно включване предотвратява неконтролираното включване на електроинструмента след прекъсване на захранването.

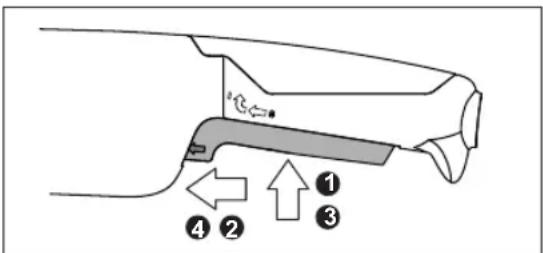

За да включите отново електроинструмента поставете пусковия превключвател (3) в изключена по-зиция и отново включете електроинструмента.

Изключване при обратен откат

При внезапен откат на електроинструмента, напр. блокиране по време на рязане, подаването на ток към електродвигателя се прекъсва от електронна предпазна система.

За да включите отново електроинструмента поставете пусковия превключвател (3) в изключена по-зиция и отново включете електроинструмента.

Завъртане на основната ръкохватка

▶ Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от захранващата мрежа.

▶ Пусковият прекъсвач (за включване/изключване) (3) трябва да се намира в позиция Изключено.

Главната ръкохватка (36) може да се върти на по 90° влияво или вдясно към корпуса на двигателя. Така пусковият прекъсвач може да се постави в удобна позиция за натискане за специални работни случаи, напр. за дейности по рязане с прахоуловителен кожух с водеща шейна (21)/ (35) или за работещи с лява ръка.

Натиснете освобождаването на ръкохватката (37), за да отключите главната ръкохватка (36) и завъртете едновременно главната ръкохватка (36) в желаната позиция, докато не се фиксира.

Монтиране

Монтиране на защитно съоръжение

▶ Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от захранващата мрежа.

Указание: След счупване на абразивен диск по време на работа или при повреждане на приспособленията за захващане на електроинструмента или на предпазния кожух електроинструментът трябва да бъде изпратен за ремонт в оторизиран сервис за електроинструменти на Bosch, за адреси вж. раздел "Сервизна служба и консултация за приложения".

Предпазен кожух за шлайфане със затегателен лост

Отворете затегателния лост (8). Поставете предпазния кожух (6) с кодиращата гърбица (7) в кодиращия канал на шийката на вала, докато челото на предпазния кожух допре плътно до фланеца на електроинструмента и за-въртете предпазния кожух (6) в желаната позиция. Затворете затегателния лост (8).

▶ Настройте предпазния кожух (6) така, че да се предотвратява летенето на искри по посока на оператора.

Можете да регулирате силата на затягане на предпазния кожух (6) чрез завиване или развиване на регулирация винт (9). Уверете се, че предпазният кожух (6) е захванат здраво и го проверявайте периодично по време на работа.

Указание: Кодиращите гърбици на предпазния кожух (6) гарантират, че на електроинструмента могат да бъдат монтирани само подходящи предпазни кожуси.

Предпазен кожух за шлайфане с фиксиращ винт

Поставете предпазния кожух (33) върху шийката на вала. Настройте позицията на предпазния кожух (33) към изискванията на работната процедура и застопорете предпазния кожух (33) с фиксирация винт (32).

▶ Настройте предпазния кожух (33) така, че да се предотвратява летенето на искри по посока на оператора.

Предпазен кожух за рязане

▶ При рязане в камък винаги осигурявайте достатъчно мощна аспирационна система.

Предпазният кожух за рязане (34)/(16) се монтира като предпазния кожух за шлайфане с фиксиращия винт (33) или предпазния кожух за шлайфане със затегателния лост (6).

Използвайте за рязане винаги предпазния кожух за рязане (34)/(16) или предпазния кожух за шлайфане (33)/(6) заедно с капака за рязане (27).

Капак за рязане

Монтирайте капака за рязане (27) върху предпазния кожух за шлайфане (6)/(33) (вж. фигур. A/D): Завъртете назад лоста (①). Пъхнете капака (27) върху предпазния кожух за шлайфане (6)/(33) (②). Отново притиснете лоста върху предпазния кожух (6)/(33) (③).

За демонтаж (вж. фигур. В/Е) завъртете лоста назад (①). Изтеглете капака (27) от предпазния кожух (6)/(33) (②).

Прахоизсмукващ кожух за рязане с водеща шейна

Поставете прахоуловителния кожух за рязане с водеща шейна (21)/(35) върху шийката на вала. Регулирайте позицията на прахоуловителния кожух (21)/(35) спрямо изискванията на работната процедура. Обезопасете прахоуловителния кожух (21)/(35) със застопоряващия винт. Към прахоуловителния кожух с водеща шейна (21)/(35) може да се свърже подходяща прахосмукачка на Bosch. За целта пъхнете шланга на прахосмукачката с адаптера за прахоулавяне в предвидения улавящ щущер на прахоуловителния кожух.

Защита за ръце

▶ Монтирайте за работа с гумен подложен диск (23) или с чашковидна телена четка/конусна четка/диамантена боркорона винаги защитата за ръце (22).

Закрепете защитата за ръце (22) със спомагателната ръкохватка (4)/(31).

Стандартна спомагателна ръкохватка/потискаща вибрациите спомагателна ръкохватка

Завийте спомагателната ръкохватка (4)/(31) в зависимост от начина на работа вдясно или влияво на редукторната глава.

▶ Използвайте Вашия електроинструмент само със спомагателна ръкохватка (4)/(31).

▶ Не използвайте електроинструмента, ако спомагателната ръкохватка (4)/(31) е повредена. Не извършвайте промени по спомагателната ръкохватка (4)/(31).

Vibration Control

Вибропоглъщащата спомагателна ръкохватка (31) позволява работа с намалени вибрации и съответно по-

удобна и сигурна работа.

Монтиране на шлифоващия инструмент

▶ Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от захранващата мрежа.

▶ Не ги докосвайте, преди да са се охладили. По вре- ме на работа дисковете се нагряват силно.

Почистете вала (19) и всички детайли, които ще монтира- те.

При затягане и освобождаване на инструментите за шлифоване натиснете бутона за блокиране на вала (1), за да задържите вала неподвижен.

Натискайте бутона за блокиране на вала само когато той е в покой. В противен случай електроинструментът може да бъде повреден.

Диск за шлифоване / рязане

Внимавайте за размерите на инструментите за шлифоване. Диаметърът на отвора трябва да е подходящ за поемащия фланец. Не използвайте адаптери или редуциращи звена.

При ползването на диамантени режещи дискове внимавайте стрелката за посоката на въртене на диска да съвпада с посоката на въртене на електроинструмента (вижте стрелката за посоката на въртене върху редукторната глава).

Последователността на монтаж е видима върху графична- та страница.

Указание: При монтажа на свързани дискове за шлайфа- не или рязане с помоща на доставения поемащ фланец (10) и обтяжната гайка (14), респ. бързообтяж- ната гайка (15) не е нужно използване на междинни под- ложки.

За закрепване на диска за шлайфане/рязане пъхнете поемащия фланец с О-пръстен (10) върху вала (19) и за-вийте обтяжната гайка (14). Внимавайте за центроването на обтяжната гайка (14) според използвания диск за шлайфане/рязане (вж. изображенията в предната част на инструкцията за експлоатация) и ги затегнете с ключа с два отвора(вж. „Бързообтяжна гайка SDS-clic Страница 246).

▶ След монтирането на абразивния диск, преди да включите електроинструмента, се уверете, че дискът е монтиран правилно и може да се върти свободно. Уверете се, че абразивният диск не допира до предпазния кожух или други детайли на електроинструмента.

Около стъпалото за работния инструмент на центроващия фланец (10) е поставен пръстен от изкуствен материал (О-пръстен). Ако О-пръстенът липсва или е повреден, трябва задължително да поставите нов центроващ фланец (10).

Бързообтяжна гайка SDS-clip

За лесна смяна на инструмента за шлифоване без използване на други инструменти можете вместо обтяжната гайка (14) да използвате бързообтяжна гайка (15).

▶ Бързообтяжната гайка (15) може да се използва само за шлифовъчни или режещи дискове.

Използвайте само бързообтяжна гайка в безукорно състояние (15).

Внимавайте при завинтването надписаната страна на бързообтяжната гайка (15) да не сочи към страната за шлифоване; стрелата трябва да сочи към индексната маркировка (38).

(38)

Натиснете бутона за фиксиране на вала (1), за да фиксирате вала за шлифоване. За да затегнете бързообтяжната гайка, завъртете диска за шлифоване силно по посока на часовника.

Правилно затегната и изправна гайка за бързо затягане можете да развiete чрез завъртане на пръстена обратно на часовниковата стрелка. В никакъв случай не опитвайте да развивате с клещи блокирана гайка, за целта използвайте ключ с два отвора. Използвайте ключа с два отвора както е показано на фигурата.

Разрешени инструменти за шлифоване

Можете да използвате всички посочени в настоящото ръководство за експлоатация инструменти за шлифоване. Допустимите обороти [min ^-1 ] респ. периферна скорост на [m/s] на използваните инструменти за шлифоване трябва да отговарят най-малко на данните от долната таблица. Ето защо спазвайте допустимите обороти, респ. периферна скорост на етикета на инструмента за шлифоване.

макс. [mm] [mm] [°]

Dbsda[min

-1] [m/s]

	83--M 14-8500 80
	180	3,0	7	22,2	>0	8500	80
	230	3,0	7	22,2	>0	6500	80

▶ Не претоварвайте електроинструмента до степен, при която въртенето му да спира напълно.
▶ Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от захранващата мрежа.
▶ Внимание при правене на отвори в носещи стени, вж. раздели "Указания за статиката".
▶ Застопорете детайла, ако не е сигурно поставен по-ради собственото си тегло.
След силно натоварване оставяйте електроинструмента да се върти на празен ход в продължение на няколко минути, за да може работният инструмент да се охлади.
▶ Не използвайте електроинструмента, монтиран в стенд за рязане.
▶ Не ги докосвайте, преди да са се охладили. По вре- ме на работа дисковете се нагряват силно.

Указания за работа

Грубо шлифоване

▶ Използвайте при грубо шлайфане със свързана шкурка винаги предпазния кожух за шлайфане (6)/(33).

▶ Никога не използвайте режещи дискове за грубо шлифоване.
▶ При грубо шлайфане предпазният кожух за рязане (16)/(34) или предпазният кожух за шлайфане (6)/(33) с монтиран капак за рязане (27) могат да се ударят в обработвания детайл и да доведат до загуба на контрол.

Най-добри резултати при грубо шлайфане се постигат при наклон на диска от 30° до 40°. Придвижвайте електроинструмента с умерено притискане напред и назад. Така обработвания детайл не се нагрява прекалено, не се образуват цветни ивици и бразди.

▶ При използване на свързани дискове, които са разрешени както за рязане, така и за шлайфане, трябва да се използва предпазният капак за рязане (16)/(34) респ. предпазният капак за шлайфане (6)/(33) с монтиран капак за рязане (27).

Повърхностно шлайфане с ветрилообразен пластинчат диск

▶ Използвайте при шлайфане с ветрилообразен пластинчат диск винаги предпазният кожух за шлайфане (6)/(33).

С ветрилообразния пластинчат диск (принадлежност) можете да обработвате и изпъкнали повърхности и профили. Ветрилообразните пластинчати дискове имат значително по-дълга експлоатационна продължителност, пониско ниво на шум и по-ниски температури на шлайфане от обичайните дискове за шлайфане.

Повърхностно шлайфане с шлифоващ диск

▶ Монтирайте за работи с гумения подложен диск (23) винаги защитата за ръце (22).

Шлайфането с шлифоващ диск може да стане без пред- пазен кожух.

Последователността на монтаж е видима върху графичната страница.

Навийте кръглата гайка (25) и я затегнете с ключа с два отвора.

▶ Използвайте при изчеткване с дискови четки винаги предпазния кожух за шлайфане (6)/(33). Изчеткването с чашковидни телени четки/конусни четки може да се извършва без предпазен кожух.
▶ Монтирайте за работи с чашковидната телена четка или конусната четка винаги защитата за ръцете (22).
▶ Теловете на дисковите четки могат да се захванат за предпазния кожух и да се счупят, ако максимално допустимите размери на дисковите четки се превишат.

Последователността на монтаж е видима върху графична- та страница.

Чашковидната телена четка/дисковата четка с резба M14 трябва да може да се завинтва дотолкова върху вала, че да се фиксира в края на резбата на вала върху фланеца на вала. Затегнете чашковидната телена четка/конусната четка/дисковата четка с гаечен ключ.

За закрепване на дисковата четка с диаметър 22,22 mm пъхнете обтяжния фланец върху вала (19), завийте кръглата гайка (25) и затегнете с комбинирания ключ.

Рязане на метал

▶ Използвайте при рязане на метал със свързани дискове за рязане или с диамантени дискове за рязане винаги предпазния кожух за рязане (16)/(34) респ. предпазния кожух за шлайфане (6)/(33) с монтиран капак за рязане (27).
▶ При използването на предпазния кожух за шлайфане (6)/(33) за дейности по рязане със свързани дискове за рязане има увеличен риск от излагане на искри и частици, както и части от дисковете при счупване.

Работете при рязане с умерено, съобразено с обработвания материал подаване. Не упражнявайте натиск върху диска, не режете подъгъл и не го клатете.

Не спирайте движещите се по инерция режещи дискове чрез странична контра.

Електроинструментът трябва да се води винаги подаване в обратна по- сока. В противен случай съществува опасност той да бъде изхвърлен не- контролируемо от среза. При рязане на профили и четириъгълни тръ- би най-добре използвайте минимал- ното напречно сечение.

Рязане на камък

▶ Използвайте при рязане на камък със свързани дискове за рязане или с диамантени дискове за рязане за камък/бетон винаги прахоуловителния кожух за рязане с водеща шейна (21)/(35) или предпазния кожух за рязане (16)/(34) или предпазния кожух за шлайфане (6)/(33) с монтиран капак за рязане (27).
▶ При рязане в камък винаги осигурявайте достатъчно мощна аспирационна система.
Работете с противопрахова маска.
Допуска се използването на пневматичния инструмент само за сухо рязане/шлифоване.
▶ При използване на предпазния кожух за рязане (16)/(34), предпазния кожух за шлайфане (6)/(33) или предпазния кожух за шлайфане (6)/(33) с монтиран капак за рязане (27) за рязане и шлайфане в бетон или зидария има увеличено натоварване от прах, както и увеличен риск от загуба на контрол върху електроинструмента, което може да доведе до откат.

При рязане на каменни материали е най-добре да използвате диамантен режещ диск.

При използването на прахоуловителняи кожух за рязане с водеща шейна (21)/(35) прахосмукачката трябва да е

одобрена за изсмукване на каменен прах. Bosch предлага подходящи прахосмукачки.

Включете електроинструмента и го поставете върху детайла с предната част на водещата шейна. Придвижвайте електроинструмента с умерено подаване, съобразено с обработвания материал.

При рязане на особено твърди материали, напр. бетон с високо съдържание на чакъл, диамантеният диск може да прегрее и да се повреди. Искрите около диамантения диск са явен признак за това.

В този случай прекъснете рязането и оставете диамантения диск на празен ход при максимальни обороти за кратко, за да се охлади.

Значително намалена производителност и образуването на венец от искри по диска са указания за затъпяване на диамантения диск. Можете да го наточите чрез кратки срезове в абразивен материал, напр. силикатна тухла.

Рязане на други материали

▶ Използвайте при рязане на материали като пластмаса, композитни материали и др. със свързани дискове за рязане или Carbide Multi Wheel дискове за рязане винаги предпазния кожух за рязане (16)/(34) или предпазния кожух за шлайфане (6)/(33) с монтиран капак за рязане (27). Чрез използването на прахоуловителния кожух с водеща шина (21)/(35) ще постигнете по-добро прахоулавяне.

▶ Използвайте само сухи диамантени боркорони.

▶ Монтирайте за работи с диамантени боркорони винаги защитата за ръце (22).

Не поставяйте диамантената боркорона паралелно на обработвания детайл. Вкарвайте в обработвания детайл скосено и с кръгообразни движения. Така постигате оптимално охлаждане и по-дълго време на работа на диамантената боркорона.

Указания за статиката

Пролуките в носещи стени подлежат на специфични за страната установявания. Тези предписания трябва да се спазват непременно. Преди началото на работата привлечете отговорния статик, архитект или компетентния ръководител обект за консултация.

Съобразявайте се с напрежението на захранващата мрежа! Напрежението на захранващата мрежа трябва да съответства на данните, изписани на табелката на електроинструмента.

При използване на електроинструмента с мобилни генератори на ток, които нямат достатьчно резерви от мощност, респ. нямат подходящо регулиране на напрежението с подсилване на пусковия ток, може да се стигне до ог-

ранечения на мощността или нетипично поведение при включване.

Моля, имайте предвид пригодността на използвания от Вас генератор на ток, по-конкретно по отношение на мрежовото напрежение и честота.

Дръжте уреда само за изолираните повърхности и за допълнителната дръжка. Инструментът може да достигне до скрити електропроводи или до собствення си електрически кабел. При контакт с проводници под напрежение то може да се предаде на металните елементи на електроинструмента и това да предизвика токов удар.

Включване/изключване

Изпълнение превключвател със застопоряване

За въвеждане в експлоатация на електроинструмента натиснете първо пусковия прекъсвач (3) ①, след това го избутайте напред ②. Натиснете го след това и го задръжте натиснат ③.

За фиксиране на натиснатия пусков прекъсвач (3) избутайте пусковия прекъсвач (3) още напред ④.

За да изключите електроинструмента, отпуснете пусковия прекъсвач (3), респ. ако той е фиксиран, натиснете пусковия прекъсвач (3) за кратко и го отпуснете.

Изпълнение на превключватели без застопоряване

За въвеждане в експлоатация на електроинструмента натиснете първо пусковия прекъсвач (3) ①, след това го избутайте напред ②. Натиснете го след това и го задръжте натиснат ③.

За да изключите електроинструмента, отпуснете пусковия прекъсвач (3).

▶ Преди ползване проверявайте шлифоващите инструменти. Шлифоващят инструмент трябва да е монтиран безукорно и да може да се върти свободно. Оставяйте за проба инструмента да се върти в продължение на най-малко 1 минута. Не използвайте повредени, биещи или вибриращи шлифоващи инструменти. Повредени шлифоващи инструменти могат да се разрушат и да предизвикат наранявания.

Поддържане и сервис

Поддържане и почистване

▶ Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от захранващата мрежа.

▶ За да работите качествено и безопасно, поддържайте електроинструмента и вентилационните му отвори чисти.

Когато е необходима замяна на захранващия кабел, тя трябва да се извърши в оторизиран сервис за електроинструменти на Bosch, за да се запази нивото на безопасност на Bosch електроинструмента.

Съхранявайте и се отнасяйте към допълнителните принадлежности грижливо.

Клиентска служба и консултация относно употребата

Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относно резервни части. Покомпонентни чертежи и информация за резервните части ще откриете и на:

www.bosch-pt.com

Екипът по консултация относно употребата на Bosch ще Ви помогне с удоволствие при въпроси за нашите про- дукти и техните аксесоари.

Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изписан на табелката на уреда.

България

Robert Bosch SRL

Тел.: [phone] (Български)

Други сервисни адреси ще откриете на:

С оглед опазване на околната среда електроинструментът, допълнителните приспособления и опаковката трябва да бъдат подложени на подходяща преработка за повторното използване на съдържащите се в тях суровини.

Не изхвърляйте електроинструменти при битовите отпадъци!

Само за страни от ЕС:

Негодните за употреба електроинструменти трябва да се изхвърлят разделно. Използвайте предвидените системи за събиране.

При неправилно изхвърляне старите електрически и електронни уреди поради възможното наличие на опасни вещества могат да окажат вредни влияния върху околната среда и човешкото здраве.

Македонски
