РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ COR182000 N RF Soler & Palau

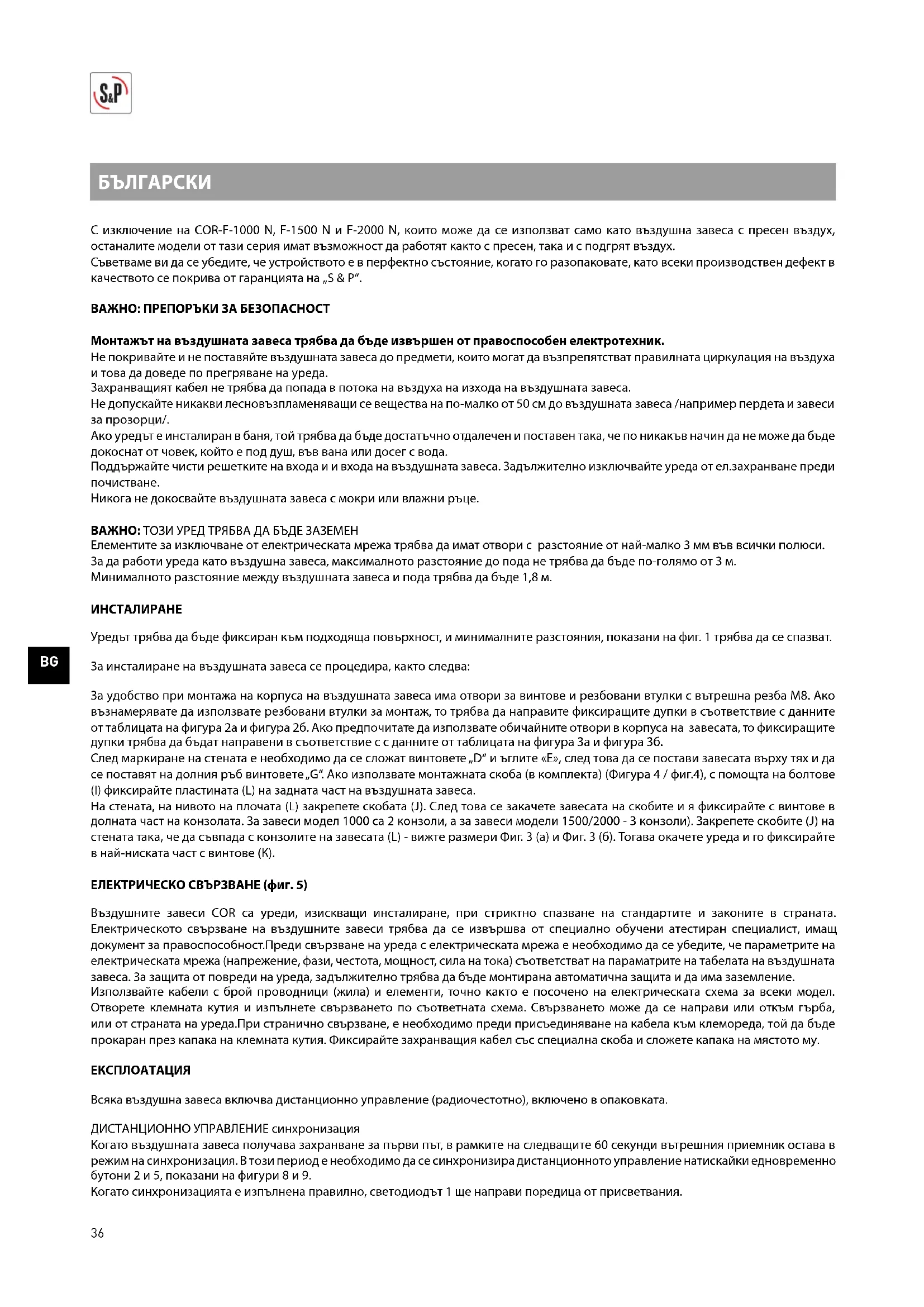

С изключение на COR-F-1000 N, F-1500 N и F-2000 N, които може да се използват само като въздушна завеса с пресен въздух, останалите модели от тази серия имат възможност да работят както с пресен, така и с подгрят въздух. Съветваме ви да се убедите, че устройството е в перфектно състояние, когато го разопаковате, като всеки производствен дефект в качеството се покрива от гаранцията на „S & P“. ВАЖНО: ПРЕПОРЪКИ ЗА БЕЗОПАСНОСТ Монтажът на въздушната завеса трябва да бъде извършен от правоспособен електротехник. Не покривайте и не поставяйте въздушната завеса до предмети, които могат да възпрепятстват правилната циркулация на въздуха и това да доведе по прегряване на уреда. Захранващият кабел не трябва да попада в потока на въздуха на изхода на въздушната завеса. Не допускайте никакви лесновъзпламеняващи се вещества на по-малко от 50 см до въздушната завеса /например пердета и завеси за прозорци/. Ако уредът е инсталиран в баня, той трябва да бъде достатъчно отдалечен и поставен така, че по никакъв начин да не може да бъде докоснат от човек, който е под душ, във вана или досег с вода. Поддържайте чисти решетките на входа и и входа на въздушната завеса. Задължително изключвайте уреда от ел.захранване преди почистване. Никога не докосвайте въздушната завеса с мокри или влажни ръце. ВАЖНО: ТОЗИ УРЕД ТРЯБВА ДА БЪДЕ ЗАЗЕМЕН Елементите за изключване от електрическата мрежа трябва да имат отвори с разстояние от най-малко 3 мм във всички полюси. За да работи уреда като въздушна завеса, максималното разстояние до пода не трябва да бъде по-голямо от 3 м. Минималното разстояние между въздушната завеса и пода трябва да бъде 1,8 м. ИНСТАЛИРАНЕ Уредът трябва да бъде фиксиран към подходяща повърхност, и минималните разстояния, показани на фиг. 1 трябва да се спазват. За инсталиране на въздушната завеса се процедира, както следва: За удобство при монтажа на корпуса на въздушната завеса има отвори за винтове и резбовани втулки с вътрешна резба М8. Ако възнамерявате да използвате резбовани втулки за монтаж, то трябва да направите фиксиращите дупки в съответствие с данните от таблицата на фигура 2а и фигура 2б. Ако предпочитате да използвате обичайните отвори в корпуса на завесата, то фиксиращите дупки трябва да бъдат направени в съответствие с с данните от таблицата на фигура 3а и фигура 3б. След маркиране на стената е необходимо да се сложат винтовете „D“ и ъглите «Е», след това да се постави завесата върху тях и да се поставят на долния ръб винтовете „G“. Ако използвате монтажната скоба (в комплекта) (Фигура 4 / фиг.4), с помощта на болтове (I) фиксирайте пластината (L) на задната част на въздушната завеса. На стената, на нивото на плочата (L) закрепете скобата (J). След това се закачете завесата на скобите и я фиксирайте с винтове в долната част на конзолата. За завеси модел 1000 са 2 конзоли, а за завеси модели 1500/2000 - 3 конзоли). Закрепете скобите (J) на стената така, че да съвпада с конзолите на завесата (L) - вижте размери Фиг. 3 (а) и Фиг. 3 (б). Тогава окачете уреда и го фиксирайте в най-ниската част с винтове (К). ЕЛЕКТРИЧЕСКО СВЪРЗВАНЕ (фиг. 5) Въздушните завеси COR са уреди, изискващи инсталиране, при стриктно спазване на стандартите и законите в страната. Електрическото свързване на въздушните завеси трябва да се извършва от специално обучени атестиран специалист, имащ документ за правоспособност.Преди свързване на уреда с електрическата мрежа е необходимо да се убедите, че параметрите на електрическата мрежа (напрежение, фази, честота, мощност, сила на тока) съответстват на параматрите на табелата на въздушната завеса. За защита от повреди на уреда, задължително трябва да бъде монтирана автоматична защита и да има заземление. Използвайте кабели с брой проводници (жила) и елементи, точно както е посочено на електрическата схема за всеки модел. Отворете клемната кутия и изпълнете свързването по съответната схема. Свързването може да се направи или откъм гърба, или от страната на уреда.При странично свързване, е необходимо преди присъединяване на кабела към клемореда, той да бъде прокаран през капака на клемната кутия. Фиксирайте захранващия кабел със специална скоба и сложете капака на мястото му. ЕКСПЛОАТАЦИЯ Всяка въздушна завеса включва дистанционно управление (радиочестотно), включено в опаковката. ДИСТАНЦИОННО УПРАВЛЕНИЕ синхронизация Когато въздушната завеса получава захранване за първи път, в рамките на следващите 60 секунди вътрешния приемник остава в режим на синхронизация. В този период е необходимо да се синхронизира дистанционното управление натискайки едновременно бутони 2 и 5, показани на фигури 8 и 9. Когато синхронизацията е изпълнена правилно, светодиодът 1 ще направи поредица от присветвания. БЪЛГАРСКИ37

ДИСТАНЦИОННО ЗА УПРАВЛЕНИЕ НА ВЪЗДУШНА ЗАВЕСА БЕЗ НАГРЕВАТЕЛ (рис. 9) Бутон Описание 1 Индикатор за работа 2 Бутон за включване и увеличаване на скоростта 3 Бутон за изключване и намаляване на скоростта 4 Светлинен индикатор за избрана скорост: Горен светодиод = избрана ниска скорост Долен светодиод = избрана висока скорост 5 Автоматичен режим на работа Забележка: Преминете на висока скорост, ако използвате датчик за отваряне на вратата /CR-MAGNET/ 6 Светлинен индикатор за автоматичен режим на работа ДИСТАНЦИОННО ЗА УПРАВЛЕНИЕ НА ВЪЗДУШНА ЗАВЕСА С НАГРЕВАТЕЛ (рис. 8) Бутон Описание 1 Индикатор за работа 2 Бутон за включване и увеличаване на скоростта 3 Бутон за изключване и намаляване на скоростта 4 Светлинен индикатор за избрана скорост: Горен светодиод = избрана ниска скорост Долен светодиод = избрана висока скорост 5 Светлинен индикатор за избрана мощност на нагревателя: Горен светодиод = избрана ниска мощност Долен светодиод = избрана висока мощност 6 Автоматичен режим на работа Забележка: Преминете на висока скорост и повишена мощност, ако използвате датчик за отваряне на вратата /CR-MAGNET/ 7 Бутон за увеличение на мощността на нагревателя Важно: убедете се, че зимния режим е активиран. Включване на повишена мощност се допуска само при включена висока скорост на нагревателя 8 Бутон за намаляване на мощността на нагревателя 9 Светлинен индикатор за автоматичен режим на работа Горен светодиод = избрана ниска мощност Долен светодиод = избрана висока мощност 10 Зимен режим на работа Забележка: ако зимният режим е изключен, бутони 5 и 6 не работят 11 Светлинен индикатор за зимен режим на работа ДОПЪЛНИТЕЛНИ НАСТРОЙКИ С потенциометър RV66 (фиг. 7) може да укаже срока (между 30 сек. И 10 мин.), по време на който въздушната завеса ще работи с висока скорост и висока мощност за отопление, след отварянето на вратата (в зависимост от използването на сензора за отваряне на вратата - опция) и работа в автоматичен режим (фабрична настройка: 30 секунди). С потенциометър RV68 (фиг. 7) можете да настроите времето за закъснение на изключване на вентилатора след изглючване на нагревателя на въздуха от 30 секунди до 10 минути (фабрична настройка: 30 сек). Достъпът до потенциометъра е показан на фиг. 6. ЗАЩИТА ОТ ПРЕГРЯВАНЕ В зависимост от модела, въздушните завеси са снабдени с един или повече предпазители, които автоматично изключват уреда в случай на прегряване. Ако това се случи, моля, обърнете се към официалния дистрибутор на компанията „Soler & Palau” във вашия район – „ТАНГРА-АВ” ООД.

Въздушните завеси COR не се нуждаят от специална поддръжка, но се препоръчва решетките при входа и изхода да са винаги чисти. Почиствайте ги със суха кърпа (избягвайте използването на разтворители или абразивни детергенти). Веднъж годишно, вътрешните части трябва да се почистват от квалифициран електротехник със сгъстен въздух или прахосмукачка. Изключвайте винаги уреда от електрическата мрежа преди тази операция.38

ИЗВЕЖДАНЕ ОТ УПОТРЕБА И РЕЦИКЛИРАНЕ Европейското законодателство и нашата ангажираност към бъдещите поколения, изискват от нас да рециклираме отпадъчните материали. Моля не забравяйте да изхвърлите всички опаковъчни материали в контейнери за рециклиране. Ако видите този символ, при подмяна на изделието с ново, моля да занесете излязлото от употреба електрическо и електронно оборудване в най-близкия център за събиране. СЛЕДПРОДАЖБЕНО ОБСЛУЖВАНЕ В случай на проблем с уреда, незабавно се свържете с дистрибутора на „S&P“. Всяка манипулация на уреда от неоторизиран персонала от „S&P“ ще анулира гаранцията. „S&P“ си запазва правото да модифицира продукта без предизвестие.S&P SISTEMAS DE VENTILACIÓN, S.L.U. C. Llevant, 4 Polígono Industrial Llevant 08150 Parets del Vallès Barcelona - España Tel. [phone] Fax [phone] www.solerpalau.com Ref. 9023053700-01
