РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ IB 740 Adv Kärcher

Преди първото използване на Вашия уред прочетете това

оригинално инструкцуя за работа, действайте според него и го запазете за по-късно използване или за следващия притежател.

Съдържание

Опазване на околната среда BG .. 1

Указания за безопасност . BG .. 1

Употреба по предназначение BG .. 2

Обслужващи елементи... BG .. 2

Обслужване..... BG .. 5

Спиране на експлоатация BG .. 6

Транспорт ..... BG .. 7

Съхранение......BG .. 7

Поддръжка и грижи ..... BG .. 7

Помощ при неизправности BG .. 8

Технически данни ..... BG . 10

Опазване на околната среда

Опаковъчните материали могат да се рециклират. Моля не хвърляйте опаков- ките при домашните отпадъ- ци, а ги предайте на вторични суровини с цел повторна употреба.

Старите уреди съдържат ценни материали, подлежащи на рециклиране, които могат да бъдат употребени повторно. Батерии, масла и подобни на тях не бива да попадат в околната среда. Поради това моля отстранявайте старите уреди, използвайки подходящи за целта системи за събиране.

Указания за съставките (REACH)

Актуална информация за съставките ще намерите на:

Указания за безопасност

Позволено е обслужването само от лица, които са прочели и разбрали настоящото упътване за експлоатация. В частност трябва да се вземат под внимание всички указания за безопасност.

→ Съхранявайте това упътване за експлоатация така, че по всяко време да бъде на разположение на обслужващите.

Степени на опасност

⚠️ Опасност

За непосредствено грозяща опасност, която води до тежки телесни повреди или до смърт.

⚠️Опасност

За възможна опасна ситуация, която би могла да доведе до тежки телесни повреди или смърт.

Внимание

За възможна опасна ситуация, която би могла да доведе до леки телесни повреди или материални щети.

Символи на уреда

Опасност от нараняване поради разлетели се гранули от сух лед. Не насочвайте пръскация пистолет към други лица. При работа отстранявайте външните лица от работното място и ги дръжте настрани (напр. с помощта на ограждения).

По време на работа не пипайте дюзата или струята от сух лед.

⚠️ Опасност

Опасност от задушаване от въглероден двуокис. Гранулите от сух лед се състоят от твърд въглероден двуокис. При работа на уреда се повишава съдържанието на въглероден двуокис във въздуха на работното място. Проверявайте достатъчно работното място, при необх. използвайте уред за предупреждение на хората. Признаци за висока концентрация на въглероден двуокис във въздуха за дишане:

– 3...5%: главоболие, учестено дишане.
- 7...10%: главоболие, гадене, евент. загуба на съзнание.

При настъпване на тези признаци веднага изключете уреда и излезте на чист въздух, преди да продължите работа, подобрете мероприятията по вентилация или използвайте дихателен апарат.

Въглеродният двукис е по-тежък от въздуха и се натрупва в тесни помещения, по-дълбоко разположени помещения или в затворени резервоари.

Внимавайте за достатъчното вентилиране на работното място.

Спазвайте таблицата с параметри по безопасност на производителя на сух лед.

⚠️ Опасност

Опасност от нараняване поради електростатично разреждане, опасност от увреждане на електронните модули. При процеса на почистване обектът на почистване може да се зареди електрически. Заземете електрически обекта на почистване и поддържайте заземяването по време на целия процес на почистване.

⚠️ Опасност

Опасност от нараняване от електри- чески удар. Преди отваряне на елек- трическото табло издърпайте щепсела от контакта.

⚠️ Опасност

Опасност от студови изгаряния. Сухият лед има температура от -79 °C. Никога не докосвайте сухия лед и студените части на уреда без да използвате защита.

⚠️ Опасност

Опасност от нараняване поради разлетели се гранули от сух лед или частици от замърсявания. Dicht schließende Schutzbrille tragen.

Опасност от увреждане на слуха. Но- сете защита за слуха.

⚠️ Опасност

Опасност от нараняване поради разлетели се гранули от сух лед или частици от замърсявания.

Носете защитни ръкавици по EN 511 и защитно облекло с дълги ръкави.

⚠️ Опасност

Опасност от нараняване от електри- чески удар. Преди отваряне на елек- трическото табло издърпайте щепсела от контакта.

Общи указания за сирурност

⚠️ Опасност

Опасност от нараняване поради включван непреднамерено уред. Преди работа по уреда винаги издърпвайте щепсела от контакта.

⚠️Опасност

Опасност от студови изгаряния на сухия лед или на студени части на уреда. При работа по уреда носете подходящо защитно облекло или отстранете сухия лед и затоплете уреда.

Никога не поставяйте сухия лед в устата си.

⚠Предупреждение

Опасност от нараняване поради силата на отката на пръскащия пистолет. Преди задействане на лоста на спусъка на пръскащия пистолет потърсете сигурно местоположение и дръжте здраво пръскащия пистолет.

⚠️Опасност

Опасност от нараняване поради разлетели се предмети. Фиксирайте леките обекти на почистване, за да предотвратите увеличане със струята от сух лед.

⚠Предупреждение

Не използвайте уреда, ако в обсега се намират други лица, освен ако не носят защитно облекло.

Не използвайте уреда, ако има повреден присъединителен кабел или важни части на уреда, напр. предпазни приспособления, маркучи за пръскащи средства, пръскащи пистолети.

Опасност от прищипване на приспособлението за дозиране. Преди отстраняване на защитната ламарина в резервоара за сух лед непременно издърпайте щепсела на уреда от контакта.

Разпоредби и насоки

За работа на тази инсталация във Федерална Република Германия важат следните разпоредби и насоки (могат да се поръчат от издателство Carl Heymanns KG, Luxemburger Straße 449, 50939 Köln):

– BGV D 26 Работа с пръскане
– Инструкция за провеждане към BGV D 26
– BGR 117 Работа в тесни помещения
– BGR 189 Използване на защитно об- лекло
– BGR 195 Използване на защитни ръкавици
– BGR 500 Работа със струйни уреди
– BGI 534 Работа в тесни помещения
– BGI 836 Сигнален уред за газ

Бутон аварийно изключване

Ако бъде натиснат бутонът за аварийно изключване, дозирането на сухия лед спира и въздушният поток от дюзата се прекъсва.

Изключване при аварии

→ Пуснете лоста на спусъка на пръска- щия пистолет.
→ Натиснете бутон аварийно изключване.
Дозирането на сухия лед се спира и въздушният поток от дюзата се прекъсва.
→ Прекъсване на захранването с въздух под налягане.

Уредът служи за отстраняване на за- мърсявания с гранули от сух лед, които се ускоряват от въздушната струя.

Уредът не бива да се използва във взривоопасна среда.

За пръскащо средство да се използват само гранули от сух лед. Използването на други пръскащи средства може да доведе до увреждане на уреда.

Функция

Въздухът под налягане попада в пръска- щия пистолет през един регулиращ вен- тил. При задействане на лоста на спусъка на пръскация пистолет венти- ljът се отваря и въздушната струя изли- за от пръскация пистолет.

Допълнително гранулите от сух лед се дозират от приспособлението за дозиране във въздушната струя. При версии на уреда „IB 7/40 Advanced“ може да се из-ключи допълнителното дозиране на пръскация пистолет. Гранулите от сух лед се блъскат в повърхността за по-чистване и отстраняват мръсотията. По-ради студените на -79 °C гранули от сух лед се получават допълнителни топлин-ни напрежения между мръсотията и обекта на почистване, които също до-принасят за отделянето на мръсотията.

Освен това при бомбардиране сухият лед веднага се превръща в газообразен въглероден двукис и по този начин на- товарва 700-кратния обем. По този начин променената от сухия лед мръсотия се отстранява взривообразно.

По време на работата на струята един вибратор на резервоара със сух лед се грижи за постепенното изтичане на гранулите сух лед.

Обслужващи елементи

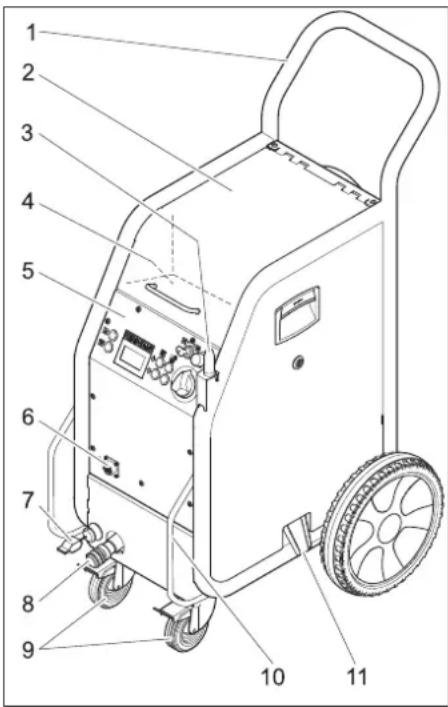

Уред

1 Плъзгаша скоба
2 Капак резервоар със сух лед
3 Носач за пръскащия пистолет
4 Място за принадлежности
5 Обслужващо поле
6 Куплунг управляващ кабел
7 Заземително въже с клема (само IB 7/40 Advanced, опция при IB 7/40 Classic)
8 Куплунг маркуч за пръскащо средство
9 Водещи колела със застопоряваща спирачка
10 Транспортна дръжка, предна защит- на дъга
11 Извод на сухия лед, за изпразване на резервоара

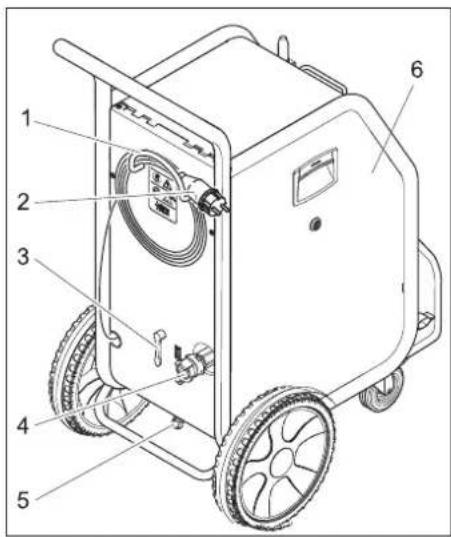

1 Държател за кабела
2 Мрежови кабел с щепсел
3 Вентил за изпускане на налягане, из- празване на кондензата от водоотде- лителя
4 Извод за въздух под налягане
5 Извод за кондензата
6 Предпазител F1, под страничната облицовка

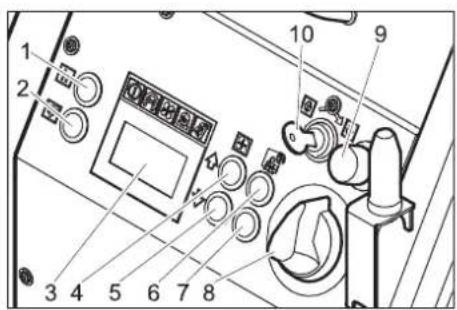

Обслужващо поле

1 Бутон статистика, нулиране на бро- яча
2 Бутон изпразване резервоар за сух лед
3 Дисплей
4 Бутон повишаване на налягането на струята
5 Бутон намаляване на налягането на струята
6 Бутон повишаване на дозирането на сухия лед
7 Бутон намаляване на дозирането на сухия лед
8 Ключ на уреда
9 Бутон аварийно изключване
10 Ключов прекъсвач

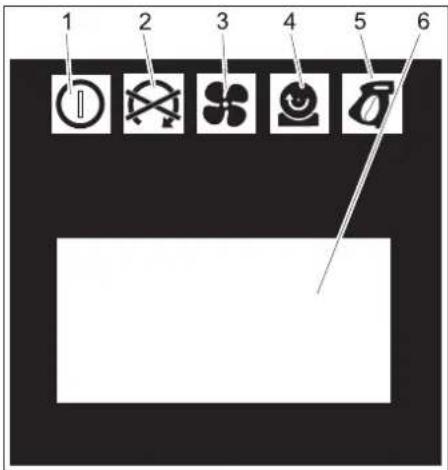

Дисплей Пръскащо приспособление

1 2 3 4 5 6

1 Контролна лампа управляващо на- прежение зелена: Управляващото напрежение е в ред червена: Управляващото напреже- ние е твърде ниско жълта: Активно изпзване на резер- воара със сух лед
2 Контролна лампа аварийно изключване червена: Бутон аварийно изключване задействан. зелена: Бутон аварийно изключване не задействан.
3 Контролна лампа въздух под наляга- не зелена: Налягането е в ред оранжева: Не е достигнато избрано- то налягане на струята червена: Налягането е твърде ниско (под 0,15 MPa/1,5 bar)
4 Контролна лампа приспособление за дозиране зелена: Задействането е в ред червена: Неизправност на задвижването
5 Контролна лампа пръскащ пистолет зелена: Пръскацият пистолет е в из- правност оранжева: Лостът на спусъка на пръскация пистолет е задействан по време на включване червена: Пръскацият пистолет е из- ваден или оперативната линия е по- вредена
6 Поле за индикация

9 8 7 10 11 1 2 3 4 5 6

1 Дюза
2 Пръскащ пистолет
3 Лост на спусъка
4 Обезопасително копче
5 Куплунг маркуч за пръскащо средство
6 Куплунг управляващ кабел

Само при IB 7/40 Advanced:

7 Бутон дозиране на сухия лед Вкл/ Изкл Свети червено при изключено дози- ране на сухия лед
8 Бутон повишаване на дозирането на сухия лед
9 Бутон повишаване на налягането на струята
10 Бутон намаляване на налягането на струята
11 Бутон намаляване на дозирането на сухия лед

Опасност от нараняване поради разлетели се гранули от сух лед. При подготовка на уреда проверете съответстващото на изискваният състояние на всички модули, специално маркуча за пръскащо средство. Сменете поведените модули с изправни. Почистете замърсените модули и проверете съответстващата на изискванията функция.

→ Поставете уреда на водоравна, равна повърхност и блокирайте застопоряващите спирачки на водещите колела.
→ Свържете маркуча за пръскащо средство с уреда и го осигурете.
→ Свържете пръскащия пистолет с маркуча за пръскащо средство и го осигурете.
→ Свържете оперативната линия с уреда.
→ Свържете оперативната линия с пръскащия пистолет.

Дюзи

Указание

Изборът на дюза зависи от материала на обекта за почистване и от замърся- ването.

Всички дюзи се завинтват без инструмент на резбата на пръскащия пистолет. Поставените на дюзата ключови повърхности служат за развиване на заседналите дюзи с гаечен ключ.

⚠️ Опасност

Опасност от нараняване поради непреднамерено стартиращ уред. Предисмяна на дюзата изключете уреда.

⚠Предупреждение

Опасност от нараняване при докосване на студената дюза. Загрейте дюзата преди докосване или носете защитни ръкавици.

Внимание

Опасност от хладна заварка. Намажете резбата на дюзата преди монтажа с приложената грес.

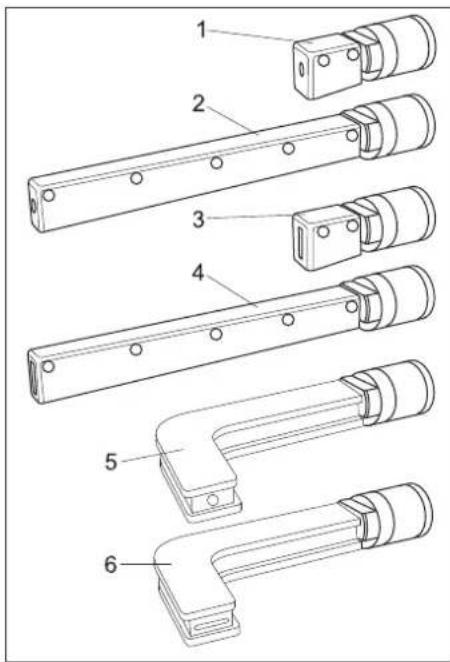

Пръскащи дюзи

Наред с доставената дюза за плоска струя на разположение са и други дюзи за плоска и кръгла струя в различни изпълнения като принадлежности.

1 Дюза за кръгла струя, къса
2 Дюза за кръгла струя, дълга
3 Дюза за плоска струя, къса
4 Дюза за плоска струя, дълга, в обема на доставка
5 Дюза за кръгла струя, огъната под ъгъл, с гумена армировка
6 Дюза за плоска струя, огъната под ъгъл, с гумена армировка

→ Поставете дюзата на накрайника с резба на пръскащия пистолет и я за- тегнете на ръка.

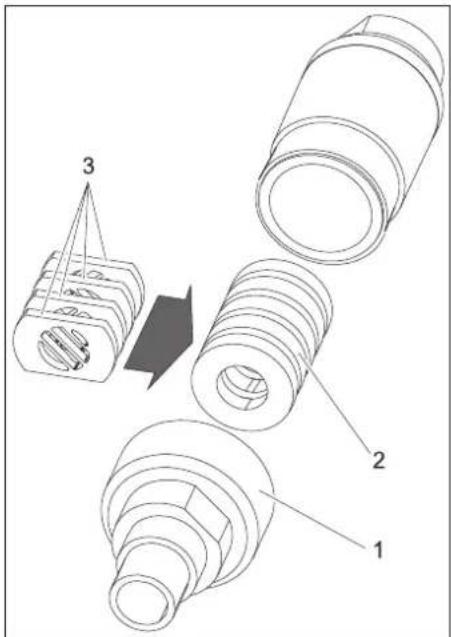

Скремблер (принадлежност) Удължение на дюзите (принадлеж-

Скремблерът раздробява гранулите от сух лед и се монтира между пръскация пистолет и дюзата.

Центрирането на 4 перфорирани пластини в скремблера задава предварително степента на раздробяване.

Изберете степента на раздробяване:

→ Развийте завинтването.
→ Свалете магазина с перфорираните пластини.

1x1mm² 3x1mm² 3x3mm²

→ Поставете перфорираните пластини в магазина, както е показано по-горе (3 възможности). Данните с размери на фигурата се отнасят до размера на отворите за пропускане.
→ Поставете магазина с перфорирани- те плочи в скремблера.
→ Завинтете завинтването и го натегнете.

HocT)

Между пръскация пистолет и дюзата може да се постави удължение.

Ръкохватката може да се закрепи на удължението.

Работното осветление се поставя между пръскация пистолет и дюзата. Включването и изключването е описано в раздел "Обслужване/Основни настройки".

Свързване на въздуха под наля- гане

Указание

За работата без смущения въздухът под налягане трябва да притежава ниско съдържание на влага (максимум 5 % относителна влажност на въздуха, температура на топене 0°C). Въздухът под налягане трябва да бъде без масло, мръсотия и чужди тела. Въздухът под налягане трябва да е сух и обезмаслен, към компресора трябва да се включат поне един охладител и един сепаратор.

→ Затворете вентила за изпускане на налягането.
→ Свържете захранващата линия за въздух под налягане към извода за въздух под налягане на уреда. Не бива да се надвишава максимально допустимото захранващо налягане от 1 MPa (10 bar).

Установяване на връзка с мрежа- та

⚠️ Опасност

Опасност от електрически уред. Използваният контакт трябва да се инсталира от електротехник и да съ- ответства на IEC 60364-1.

Уредът не бива да се включва към електрозахранване със защитно заземяване.

Използваният контакт трябва да е лесно достъпен и да се намира на височина между 0,6 m и 1,9 m от пода.

Използваният контакт трябва да се намира в зоната на зрението на обслужащия.

Уредът трябва да се подсигури с противовлагова защита тип В, 30 mA.

Преди всяка употреба проверявайте мрежовия захранващ кабел на уреда за повреди. Не пускайте в действие уред с повреден кабел. Възложете на електротехник смяната на повредения кабел.

Удължителният кабел трябва да гарантира защита IPX4 и изпълнението на кабелите трябва да съответства минимум на H 07 RN-F 3G1,5.

Опасност от студови изгаряния. Сухият лед има температура от -79 °C. Никога не докосвайте сухия лед и студените части на уреда без да използвате защита. Носете защитни ръкавици и защитно облекло.

→ Отворете капака на резервоара за сух лед.
→ Проверете резервоара за сух лед за чужди тела и кондензат, отстранете чуждите тела и кондензата.
→ Напълнете в резервоара гранули сух лед.

Внимание

Опасност от увреждане на уреда. За пръскащо средство да се използват само гранули от сух лед. Употребата на други пръскащи средства води до загуба на гаранцията.

→ Затворете капака на резервоара за сух лед.

Указание

За да се избегнат неизправности поради разтопени гранули сух лед, съдържанието на резервоара за сух лед трябва да се изразходи докрай, преди да се напълни нов сух лед. Преди попродължителни прекъсвания на работата експлоатирайте уреда, докато се изпразни резервоарът за сух лед или изпразнете резервоара с помощта на функцията Изправане на сухия лед.

Настройки

Указание

Настройките зависят от материала на почиствания обект и от замърсяването.

→ Бутонът за аварийно изключване се деблокира със завъртане.
→ Поставете ключа на уреда на „I“.
→ Завъртете ключовия прекъсвач по посока на часовниковата стрелка.

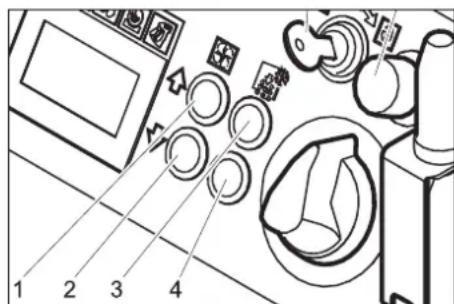

→ Настройтеувеличаване/намаляване на налягането на струята с бутони Налягане на струята.

Указание

Колкото по-високо е настроеното на- лягане на струята, толкова по-висок (по-агресивен) е ефектът от почист- ването.

→ Настройтевеличаване/намаляване на дозирането на сухия лед с бутони Дозиране на сухия лед.
→ Завъртете ключовия прекъсвач по посока обратна на часовниковата стрелка и извадете ключа.

Посредством автоматичното затваряне на отвора на ключа се предотвратява замърсяването по време на работа.

При изваден ключ уредът е осигурен против регулиране на настройките и нулиране на статистическите стойности.

Експлоатация

→ Работите по поддръжката изпълня- вайте "ежедневно преди начало на експлоатация" (вижте раздел "Грижи и поддръжка").

⚠️ Опасност

Опасност от нараняване поради разлетели се гранули от сух лед. Не насочвайте пръскация пистолет към други лица. При работа отстранявайте външните лица от работното място и ги дръжте настрани (напр. с помощта на ограждения).

По време на работа не пипайте отвора на дюзата или струята от сух лед. Преди разделяне на връзката между пръскащия пистолет и маркуча за пръскащо средство и между маркуча за пръскащо средство и уреда непременно изолирайте захранването с въздух под налягане, освободете уреда от налягане и издърпайте щепсела от контакта.

→ Изолирайтедиапазона на работа, за да предотвратите достъпа на лица по време на експлоатацията.

⚠️ Опасност

Опасност от задушаване от въглероден двуокис. Гранулите от сух лед се състоят от твърд въглероден двуокис. При работа на уреда се повишава съдържанието на въглероден двуокис във вздуха на работното място. Проветрявайте достатъчно работното място, при необх. използвайте уред за

предупреждение на хората. Признаци за висока концентрация на въглероден двуокис във въздуха за дишане:

– 3...5%: главоболие, учестено дишане.
- 7...10%: главоболие, гадене, евент. загуба на съзнание.

При настъпване на тези признаци веднага изключете уреда и излезте на чист въздух, преди да продължите работа, подобрете мероприятията по вентилация или използвайте дихателен апарат.

Спазвайте таблицата с параметри по безопасност на производителя на сух лед.

⚠️ Опасност

Опасност поради застрашаващи здравето вещества. Ако по време на обработката могат да възникнат опасни за здравето прахове, преди началото на работите трябва да се предприемат съответните обезопасителни мерки.

⚠️ Опасност

Опасност от експлозия! Не обработвайте едновременно леки метали и съдържащи желязо части. Ако последователно се обработват леки метали и съдържащи желязо ча- сти, преди обработка работното поме- щение и изсмукващото приспособление трябва съответно да се почистят от другия материал.

→ При работа в тесни помещения се погрижете за достатъчен обмен на въздуха, за да се поддържа концентрацията на въглероден двукис във въздуха на помещението под опасната стойност.

Опасност от нараняване поради електростатично разреждане, опасност от увреждане на електронните модули. При процеса на почистване обектът на почистване може да се зареди електрически. Заземете електрически обекта на почистване и поддържайте заземяването по време на целия процес на почистване.

⚠Предупреждение

Опасност от увреждане поради поладнали в резервоара за сух лед чужди тела. По време на работа дръжте капака на резервоара за сух лед затворен.

→ Свържете заземителното въже (сам при IB 7/40 Advanced) електрически отвеждащо с обекта на почистване или заземете обекта на почистване по друг начин.
→ Носете защитно облекло, защитни ръкавици, плътно затварящи се за- щитни очила и защита за слуха.
→ Активирайте захранването с въздух под налягане.
→ Бутонът за аварийно изключване се деблокира със завъртане.

→ Изберете сигурно местоположение и заемете сигурна стойка на тялото, за да не излезете от равновесие от силата на отката на пръскащия пистолет. За да се предотврати внезапно възникване на откат, може да се настрои бавно повишение на налягането на струята (вижте точка от менюто Мек старт в "Обслужване/Основни настройки").
→ Натиснете обезопасителното копче на пръскащия пистолет.
→ Активирайте струята сух лед на лоста на спусъка на пръскащия пистолет и изпълнете процеса на почистване.

Указание

40 Advanced допълнителното дозиране на гранулите от сух лед може да се изключи и включи с бутон Дозиране на сухия лед Изкл/Вкл на пръскащия пистолет. При изключено дозиране буто- нът свети червено, на дисплея се показва „Ice off“.

40 Advanced от пръскация пистолет допълнително може да се регулира налягането на струята и количеството на сухия лед.

⚠Предупреждение

Опасност от увреждане на приспособлението за дозиране поради мръсотия. При работа със струята оставете капака на резервоара за сух лед затворен, за да предотвратите навлизането на отбльснатите със струята замърсявания.

Изключване при аварии

→ Пуснете лоста на спусъка на пръска- щия пистолет.
→ Натиснете бутон аварийно изключване.

Дозирането на сухия лед се спира и въздушният поток от дюзата се прекъсва.

→ Прекъсване на захранването с въздух под налягане.

Пускане в експлоатация след аварийно изключване

→ Бутонът за аварийно изключване се деблокира със завъртане.

Прекъсване на работа

→ Пуснете лоста на спусъка на пръска- щия пистолет.
→ При паузи в експлоатацията пръска- щият пистолет може да се постави на дръжката на уреда.

Указание

При по-продължителни прекъсвания на експлоатацията гранулите от сух лед могат да се разтопят в резервоара за сух лед. По възможност не прекъсвайте експлоатацията за по-дълго от 20 минути. При по-продължителни прекъсвания изпразнете резервоара за сух лед.

Изпускане на кондензата

Един водоотделител почиства подавания към уреда въздух под налягане. По този начин във водоотделителя се събира кондензат, който трябва да се почиства от време на време.

→ Поставете приемен съд под извода за кондензата.
→ Отворете бавно вентила за изпуска- не на налягането и изчакайте, докато кондензатът изтече от уреда.

Указание

За защита на околната среда моля отстранете кондензата като отпадък, опазвайки околната среда.

Функция на статистиката

Извикване на стойности

→ Поставете ключа на уреда на „I“.
→ Натиснете за кратко бутон Статистика, показва се продължителността на експлоатацията.
t: Продължителност на експлоатаци- ята след последното нулиране.
T: Обща продължителност на експлоатацията.

→ Натиснете за кратко бутон Статистика, показва се обработваното количество сух лед.
m: Количество на сухия лед след последното нулиране.
М: Общо количество на сухия лед.

→ Натиснете за кратко бутон Статистика, показва се средният разход на сух лед. q: Среден разход на сухия лед след последното нулиране.

Q: Общ среден разход на сухия лед.

Нулиране на стойностите

→ Завъртете ключовия прекъсвач по посока на часовниковата стрелка.
→ Натиснете бутон Статистика за 4 секунди.

Указание

Общите стойности не могат да бъдат изтрити.

Основни настройки

→ Натиснете едновременно и задръжте бутони Повишаване и намаляване на налягането на струята, завъртете ключовия прекъсвач по посока на часовниковата стрелка.

Бутоните във вид режим Основни на- стройки имат следните функции:

1 2 3 4

1 Повишаване на стойността
2 Намаляване на стойността
3 Точка от менюто нагоре
4 Точка от менюто надолу

Точка от меното	Диапазон на настройка	Описание
Мек старт	0, 1, 2, 3, 4, 5 секунди	Меко потегляне, продължителност до достигане на избранотоналягане на струята
T_Dump	1, 2, 3, 4, 5 минути	Продължителност на процеса на изпзванена сухия лед
Език	метричен,стандар-тен	Мерни единици метрични: кг/ч, МРА стандартни: lbs, psi
Осветяване:	ON/OFF В	ключване/изключване на осветяването на дюзите (опция)
Режим Demo	ON/OFF Д	демонстративна експлоатация: Симулирасе обслужване, подаването на въздух подналягане и на сух ледса блокирани.

Приключване на основните настройки

→ Ключовия прекъсвач да се завърти обратно посока на часовниковата стрелка.

Спиране на експлоатация

⚠️ Опасност

Опасност от студови изгаряния. Сухият лед има температура от -79 °C. Никога не докосвайте сухия лед и студените части на уреда без да използвате защита. Носете защитни ръкавици и защитно облекло.

⚠️ Опасност

Опасност от нараняване поради разлетели се гранули от сух лед. Не насочвайте пръскащия пистолет към други лица. При работа отстранявайте външните лица от работното място и ги дръжте настрани (напр. с помощта на ограждения).

→ Затваряне на захранването с възду» под налягане.

→ Поставете приемен съд под извода за кондензата.

→ Отворете бавно вентила за изпуска- не на налягането и изчакайте, докато кондензатът и въздухът под наляга- не изтекат от уреда.

→ Под извода за сух лед поставете приемен съд.

→ Натиснете бутон Резервоар за сух лед и изчакайте, докато резервоарът за сух лед се изпразни.

Изпразването на сухия лед спира след предварително настроеното време (вижте "Основни настройки"). При необходимост натиснете многократно бутон Изправане на резерво-ара за сух лед.

Указание

За защита на околната среда моля отстранете кондензата като отпадък, опазвайки околната среда.

→ Поставете ключа на уреда на положение „0/OFF“.
→ Разделете уреда от захранването с въздух под налягане.
→ Извадете щепсела от контакта.
→ Почистете заземителното въже и го навийте.

Транспорт

⚠️ Опасност

Опасност от злополука поради остатъци от сух лед в уреда. Преди транспорта в затворени автомобили сухият лед трябва да се отстрани без остатък от уреда, за да се избегнат опасности за пътуващите лица, предизвикани от въглеродния двуюкис.

Внимание

Опасност от нараняване и повреда! При транспорт имайте пред вид те- глото на уреда.

→ Предитранспорта изпълните всички стъпки от глава „Изключване от експлоатация“.
→ Поставете уреда на превозното средство за транспортиране.
→ Застопорете спирачките на водещите колела.
→ Закрепете уреда на превозното средство с обтягаци колани.

Съхранение

Внимание

Опасност от нараняване и повреда! При съхранение имайте пред вид те- глото на уреда. Съхранението на този уред е позволено само във вътрешни помещения.

⚠️ Опасност

Опасност от задушаване поради натрупване на въглероден двуокис. Съхранявайте пелетите от сух лед само на добре проветрено място.

Поддръжка и грижи

Указания за поддръжка

Основа за инсталация с техническа без- опасност е редовната поддръжка съ- гласно следния план за поддръжка. Използвайте само оригинални резервни части на производителя или препоръча- ни от него части, като

– резервни и износващи се части,
– части за принадлежности,
– горива,
– почистващи препарати.

⚠️Опасност!

Опасност от злополука при работа на уреда. Преди работа на уреда изпълнете всички работни стъпки от глава „Изключване от експлоатация“.

⚠️ Опасност

Опасност от студови изгаряния на сухия лед или на студени части на уреда. При работа по уреда носете подходящо защитно облекло или отстранете сухия лед и затоплете уреда. Никога не поставяйте сухия лед в устата си.

⚠️Предупреждение

Опасност от увреждане. Не почиствайте пръскащия пистолет с разтворители, бензин или съдържащи масла почистващи препарати.

Договор за поддръжка

За да се гарантира надеждна работа на инсталацията, ние Ви препоръчваме да сключите договор за поддръжка. Моля обърнете се към оторизирания сервис на Kärcher.

План по поддръжка

Ежедневно преди начало на експлоатация

→ Проверявайте маркуча за пръскащо средство за пукнатини, огънати места и други увреждания. Меките части на маркуча показват износване на вътрешната страна на маркуча. Сменяйте дефектните или износени маркучи с нови.
→ Проверявайте електрическите кабели и щепселите за увреждания. Ангажирайте сервиса със смяната на дефектните части.

На всеки 100 работни часа

→ Проверявайте куплунзите на маркуча за пръскащо средство, на уреда и на пръскащия пистолет за увреждане и износване. Ангажирайте сервисната служба със смяната на дефектния маркуч, дефектните куплунзи на уреда или пръскащия пистолет.

→ Проверявайте приспособлението за дозиране за повреди и липса на херметичност. Ако установите повреди/липса на херметичност, уведомете сервиса.

→ Проверете здравината на закрепване на закрепващите капачки на задните колела.

На всеки 500 часа или веднъж годишно

→ Уреда да се провери в сервиса.

На всеки 2 години

→ Сменяйте маркуча за пръскащо средство минимум на всеки 2 години.

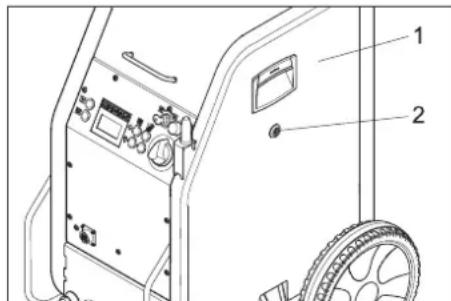

Отваряне на уреда

За провеждането на дейности по поддръжката трябва да се отстранят страничните облицовки на уреда:

1 Странична облицовка
2 Бързо заключване

→ Отворете бързото заключване по по- сока обратна на часовниковата стрелка.
→ Свалете страничната облицовка.

Дейности по поддръжката

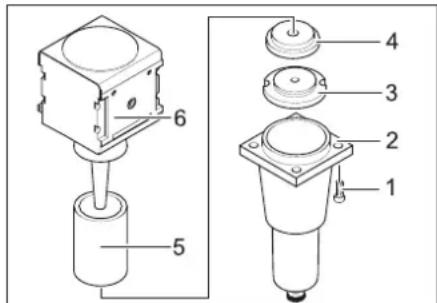

Смяна на филтърната вложка във во- доотделителя

1 Винт
2 Долна част
3 Гайка
4 Шайба
5 Филтърна вложка
6 Горна част

→ Развийте 4 болта.
→ Свалете долната част.
→ Развийте гайката.
→ Свалете шайбата.
→ Свалете филтърната вложка и я сме нете с нова.
→ Отново закрепете водоотделителя в обратна последователност.

Проверки

По BGV D 26 на уреда трябва да се предприемат следните проверки от вещо лице. Резултатите от проверката трябва да се запишат в протокол на проверката. Протокольт от проверката трябва да се съхрани от потребителя на уреда до следващата проверка.

След прекъсване на експлоатацията за повече от една година

→ Проверете съответстващите на изискванията качества и функция.

След промяна на мястото на разположение

→ Проверете съответстващите на изискванията качества, функция и разположение.

След ремонтни дейности или проме- ни, които могат да окажат влияние на производствената безопасност

→ Проверете съответстващите на изискванията качества, функция и разположение.

Помощ при неизправности

⚠️ Опасност!

Опасност от злополука при работа на уреда. Преди работа на уреда изпълнете всички работни стъпки от глава „Изключване от експлоатация“.

⚠️ Опасност

Опасност от студови изгаряния на сухия лед или на студени части на уреда. При работа по уреда носете подходящо защитно облекло или отстранете сухия лед и затоплете уреда. Никога не поставяйте сухия лед в устата си.

Показа-ние на дис-плея	Контролна лампа (КЛ)	Възможна причина Отстраняване От кого
E001 КЛ	Управляващо напрежение свети червено	Управляващото напрежение е твърде ниско	Изключете уреда, изчакайте малко, след това от-ново включете уреда.Проверете контакта.При повторна поява на кода за повреда уведоме-те сервиса на Kärcher	Обслуж-ващ
E002 КЛ	Аварийно из-ключване свети червено	Натиснат е бутон аварийно изключване	Бутонът за аварийно изключване се деблокира със завъртане.	Обслуж-ващ
E003 КЛ	Въздух под на-лягане свети чер-вено	Налягането на захранването с въздух под налягане е твърде ниско	Повишете налягането.Изключете уреда, изчакайте малко, след това от-ново включете уреда.	Обслуж-ващ
E004 КЛ	Дозирането свети червено	Неизправност в звеното за дозиране	Изключете уреда, изчакайте малко, след това от-ново включете уреда.При повторна поява на кода за повреда уведоме-те сервиса на Kärcher	Обслуж-ващ
E005 КЛ	Пръскащ пис-толет свети черве-но	Връзката между уреда и пръскация пистолет е нару-шена.	Проверете коректната връзка на куплунзите в оперативната линия.Проверете управляващия кабел за увреждане.	Обслуж-ващ
E006 КЛ	Пръскащ пис-толет свети черве-но	Късо съединение в пръска-щия пистолет или управля-ващия кабел	Сменете пръскация пистолет или пръскация маркуч с управляващ кабел.	Обслуж-ващ
E007 КЛ	Въздух под на-лягане свети чер-вено	Неизправност на регулира-щия вентил за въздуха под налягане	Потърсете сервиса. Обслуж-	ващ
E008 КЛ	Пръскащ пис-толет свети оран-жево	Лостът на спусъка на пръска-щия пистолет е бил задейств-ван по време на включване или освобождаване на бутон Аварийно изключване	Пуснете лоста на спусъка на пръскация пистолет.	Обслуж-ващ

Неизправност Възможна причина Отстраняване От кого
Няма индикация на дисплея въпреки включения главен прекъсвач	Щепсельт не е поставен в контакта. Включете щепсела в контакта. Обслуж-	ваш
	Предпазител F1 се е задействал Свалете страничната облицовка и деблоки-райте предпазител F1 като го натиснете.	Обслуж-ващ
Няма струя от въз-дух под налягане въ-преки издърпания лост на спусъка	Захранването с въздух под налягане има твърде малко налягане	Проверете налягането. Обслуж-	ващ
	Налягането на струята е настроено твър-де ниско	Настройте налягането на струята по-високо. Обслуж-ващ
	Прекъснато захранването с напрежение	Проверете захранването с напрежение. Кон-тролна лампа „Уред вкл“ трябва да свети зе-лено.	Обслуж-ващ
	Натиснат е бутон аварийно изключване	Деблокирайте бутона за аварийно изключва-не със завъртане. Контролна лампа „Уред вкл“ трябва да свети зелено.	Обслуж-ващ
	Оперативната линия не е свързана ко-ректно	Проверете връзката между оперативната ли-ния и пръскация пистолет както и между опе-ративната линия и уреда.	Обслуж-ващ
	Оперативната линия е дефектна Сменете	маркуча за пръскащо средство. Обслуж-	ващ
Струята въздух под налягане е твърде слаба	Налягането на струята е настроено твър-де ниско	Настройте налягането на струята по-високо. Обслуж-ващ
	Захранването с въздух под налягане има твърде малко налягане или дебитът на компресора е твърде малък.	Проверете налягането и дебита. Обслуж-ващ
	Филтърната вложка във водоотделителя е запушена.	Сменете филтърната вложка във водоотде-лителя.	Обслуж-ващ
	Маркучът за пръскащо средство или пръскацият пистолет са запушени	Оставете маркуча за пръскащо средство и пръскация пистолет за се разтопят и отстра-нете запушването. Повишете работното наля-гане и / или намалете дозирането на сухия лед.	Обслуж-ващ
Няма гранули от сух лед в струята на въз-духа под налягане	Дозирането на сухия лед е изключено (са-мо IB 7/40 Advanced), бутон Дозиране на сухия лед Вкл/Изкл на пръскация писто-лет свети червено, индикация на дисплея „Ice off“.	Натиснете бутон Дозиране на сухия лед на пръскация пистолет.	Обслуж-ващ
	Резервоар за сух лед празен Пълнене на резервоара за сух лед Обслуж-	ваш
	Сухият лед е разтопен	Изпразнете резервоара за сух лед и го напъл-нете с нови гранули сух лед.	Обслуж-ващ
	Вибраторът на резервоара за сух лед не работи	Потърсете сервиса.	Обслуж-ващ
	Задвижващит мотор на приспособле-нието за дозиране е претоварен	Оставете приспособлението за дозиране дасе размрази	Обслуж-ващ
	Изтичане на въздуха под налягане в ре-зервоара за сух лед	Почистете изравнителния канал в приспособ-влението за дозиране.	Служба за работа с клиенти
	Дозиращата шайба в звеното за дозира-не е дефектна	Сменете дозиращата шайба.	Служба за работа с клиенти

Технически данни

Електрическо захранване
Напрежение V 220...240
Вид ток 1~
Честота Hz 50
Присъединителна мощност kW 0,6
Работен поток, тип. mA 7,5
FI-предпазител delta I в А 0,03
Въздух под налягане
Номинална ширина на маркуча Цол 1/2
Захранващо налягане (макс)	MPa (bar)	1,0 (10)
Захранващо налягане (мин)	MPa (bar)	0,2 (2)
Разход на въздух под налягане м	^3/_мин	0,5...3,5
Качество на въздуха под налягане	*
Данни за мощността
Налягане на струята (макс)	MPa (bar)	1,0 (10)
Диаметър на гранулите сух лед (макс)	мм	3
Разход на сух лед	кг/ч	15...50
Размери
Съдържание резервоар за сух лед	кг	15
Широчина	мм	510
Дълбочина	мм	768
Височина	мм	1096
Тегло IB 7/40 Classic, готов за действие	кг	93
Тегло IB 7/40 Advanced, готов за действие	кг	95
Тегло IB 7/40 Classic, празен, без принадлежности	кг	70
Тегло IB 7/40 Advanced, празен, без принадлежности	кг	71
Тегло пръскащо приспособление (маркуч за пръскащо средство, пръскащ пистолет, чанта с инструменти)	кг	6,75
Сила на отката на пистолета за ръчно пръскане (макс)	N	30
Въртящ момент на пръскащия пистолет (макс), само при ъглова дюза	N	8
Вибрации на уреда
Пръскащ пистолет	м/сек ^2	1,2
Маркуч за пръскащо средство	м/сек ^2	1,2
* сух и обезмаслен, към компресора трябва да се включат поне един охладител и един сепаратор

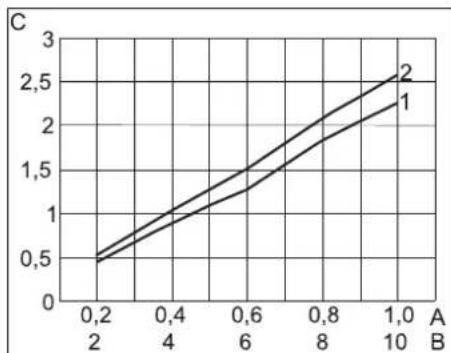

Необходим въздух под налягане

А Налягане в МРа
В Налягане в bar
С Обемен поток в м 3/мин
1 прави дюзи
2 огънати под ъгъл дюзи

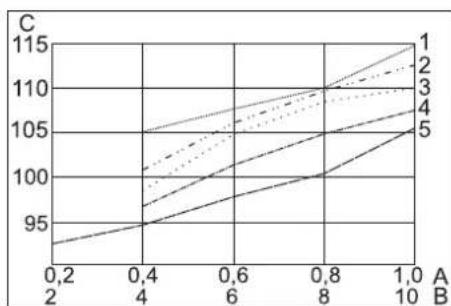

А Налягане в МРа
В Налягане в bar
С Ниво на звука в dB(A)
1 Дюза за кръгла струя, къса
2 Дюза за плоска струя, къса
3 Дюза за плоска струя, огъната под ЪГЪЛ
4 Дюза за кръгла струя, дълга
5 Дюза за плоска струя, дълга, в обема на доставка

Ниво на шума

А Налягане в МРа
В Налягане в bar
С Ниво на звукова мощност в dB(A)
1 Дюза за кръгла струя, къса
2 Дюза за плоска струя, къса
3 Дюза за плоска струя, огъната под ъгъл
4 Дюза за кръгла струя, дълга
5 Дюза за плоска струя, дълга, в обема на доставка

Принадлежности

Защитна облицовка

Защитни очила с кръгов обзор, № на част: 6.321-208.0

Противостудови защитни ръкавици с профил против изплъзване, категория III по EN 511, № на част: 6.321-210.0

Защита за слуха със скоба за главата, № на част: 6.321-207.0

Пръскащо приспособление

Дюза за кръгла струя, къса

Част №: 4.321-236.0

Дюза за кръгла струя, дълга

Част №: 4.321-234.0

Дюза за плоска струя, къса

Част №: 4.321-237.0

Дюза за плоска струя, дълга, в обема на доставка

Част №: 4.321-235.0

Дюза за кръгла струя, огъната под ъгъл

Част №: 4.321-249.0

Дюза за плоска струя, огъната под ъгъл

Част №: 4.321-250.0

Скремблер

Част №: 4.110-015.0

Удължение на дюзите, дължина 300 мм

Част №: 5.760-001.0

Ръкохватка

Част №: 4.321-248.0

Работно осветление

Част №: 2.815-421.0

Гаранция

Във всяка страна са валидни издадени- те от оторизирания ни дистрибутор га- ранционни условия. Евентуални неизправности на Вашия уред ще от- страним в рамките на гаранционния срок безплатно, ако се касае за дефект в ма- териалите или при производство. В слу- чай, че трябва да предявите правото си на използване на гаранция се обърнете към специализираната търговска мрежа или към най-близкия Ви оторизиран сер- виз, като представите и документите за покупката.

ЕС Декларация за съответ- ствие

С настоящото декларираме, че цитираната по-долу машина съответства по концепция и конструкция, както и по начин на производство, прилаган от нас, на съответните основни изисквания за техническа безопасност и безвредност на Директивите на ЕС. При промени на машината, които не са съгласувани с нас, настоящата декларация губи валидност.

Продукт: Пръскащ уред за сух лед

Тип: 1.574-xxx

Намиращи приложение Директиви на EC:

2011/65/EU

2006/42/EO (+2009/127/EO)

2014/30/EC

2009/125/EG + 2009/1781

Намерили приложение хармонизира- ни стандарти:

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 60204-1

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000: 2018

EN 62233: 2008

Приложими национални стандарти

Подписващите лица действат от името и като пълномощници на управителния орган.

Пълномощник по документацията:

S. Reiser

Alfred Kärcher SE & Co. KG
