РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Puzzi 81 C Kärcher

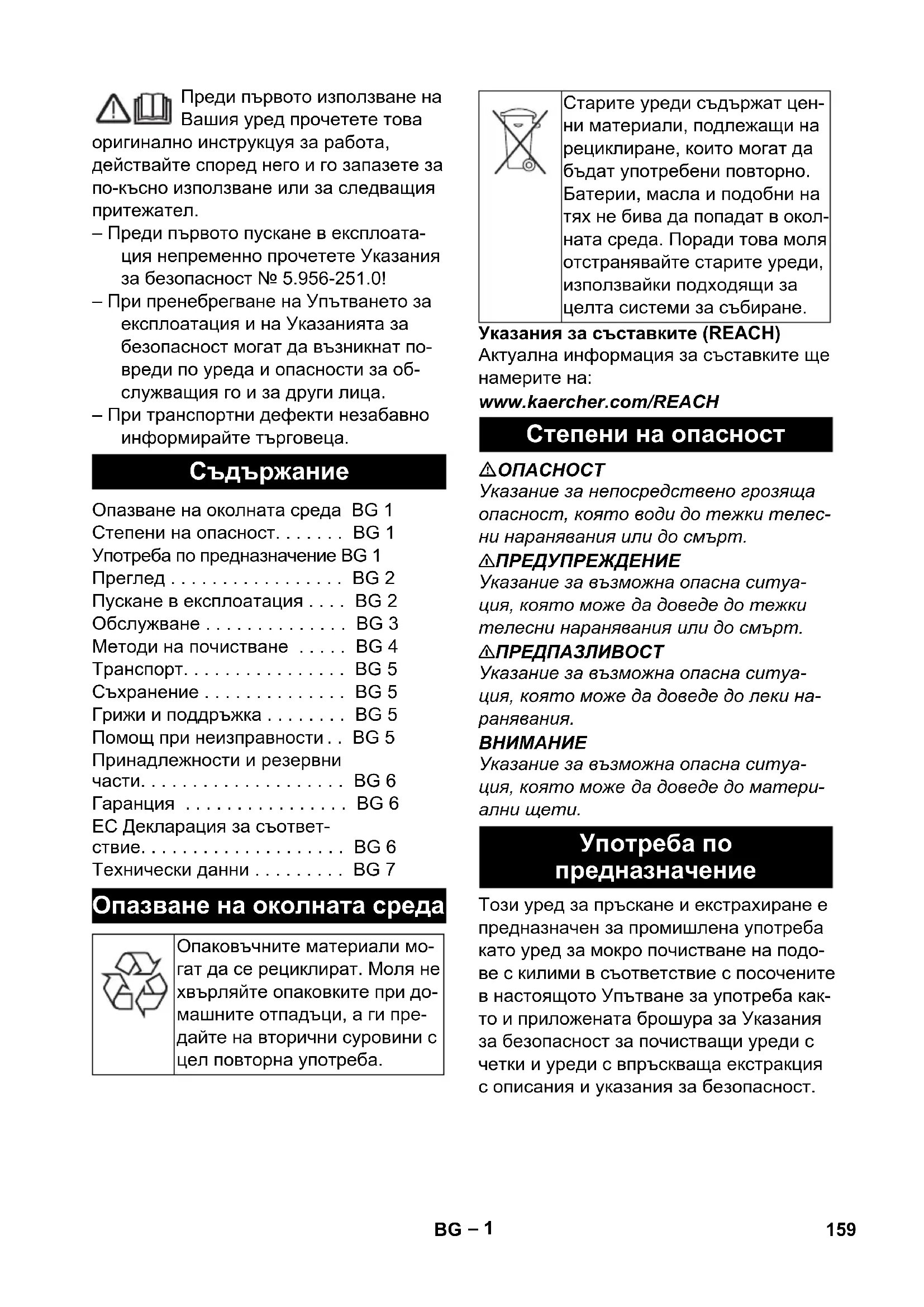

Br. dela Dužina kabla EU 6.647-263.0 7,5 m GB 6.647-264.0 7,5 m CH 6.647-265.0 7,5 m 158 SR– 1 Преди първото използване на Вашия уред прочетете това оригинално инструкцуя за работа, действайте според него и го запазете за по-късно използване или за следващия притежател. – Преди първото пускане в експлоата- ция непременно прочетете Указания за безопасност № 5.956-251.0! – При пренебрегване на Упътването за експлоатация и на Указанията за безопасност могат да възникнат по- вреди по уреда и опасности за об- служващия го и за други лица. – При транспортни дефекти незабавно информирайте търговеца. Указания за съставките (REACH) Актуална информация за съставките ще намерите на: www.kaercher.com/REACH

Указание за непосредствено грозяща опасност, която води до тежки телес- ни наранявания или до смърт. 몇 ПРЕДУПРЕЖДЕНИЕ Указание за възможна опасна ситуа- ция, която може да доведе до тежки телесни наранявания или до смърт. 몇 ПРЕДПАЗЛИВОСТ Указание за възможна опасна ситуа-

която може да доведе до леки на-

Указание за възможна опасна ситуа- ция, която може да доведе до матери-

Този уред за пръскане и екстрахиране е предназначен за промишлена употреба като уред за мокро почистване на подо- ве с килими в съответствие с посочените в настоящото Упътване за употреба как- то и приложената брошура за Указания за безопасност за почистващи уреди с четки и уреди с впръскваща екстракция с описания и указания за безопасност.

Опазване на околната среда BG 1 Степени на опасност. . . . . . . BG 1 Употреба по предназначение BG 1 Преглед . . . . . . . . . . . . . . . . . BG 2 Пускане в експлоатация . . . . BG 2 Обслужване . . . . . . . . . . . . . . BG 3 Методи на почистване . . . . . BG 4 Tранспoрт. . . . . . . . . . . . . . . . BG 5 Съхранение . . . . . . . . . . . . . . BG 5 Грижи и поддръжка . . . . . . . . BG 5 Помощ при неизправности . . BG 5 Принадлежности и резервни части. . . . . . . . . . . . . . . . . . . . BG 6 Гаранция . . . . . . . . . . . . . . . . BG 6 EC Декларация за съответ- ствие. . . . . . . . . . . . . . . . . . . . BG 6 Технически данни . . . . . . . . . BG 7 Опазване на околната среда Опаковъчните материали мо- гат да се рециклират. Моля не хвърляйте опаковките при до- машните отпадъци, а ги пре- дайте на вторични суровини с цел повторна употреба. Старите уреди съдържат цен- ни материали, подлежащи на рециклиране, които могат да бъдат употребени повторно. Батерии, масла и подобни на тях не бива да попадат в окол- ната среда. Поради това моля отстранявайте старите уреди, използвайки подходящи за целта системи за събиране. Степени на опасност Употреба по предназначение 159BG– 2

1 Свържете маркуч за впръскване/всму- кателен маркуч към огънатата част, Свържете маркуч за впръскване/ всмукателен маркуч към уреда. 2 Приготвяне на почистващ разтвор, Напълване на резервоара за чиста

3 Избор на режим на работа 4Почистване 5 Изпразване на резервоара за чиста

6 Изпразване на резервоара за мръс-

7 напълнете резервоара за чиста вода (без почистващ препарат), Промиване на уреда 8 почистете цедката за мъхове, почистете цедката за чиста вода 9 Оставяне на уреда да изсъхне

1 Ръчна дюза за почистване на меки

2 Кука разпръскващ/ всмукващ маркуч 3 Дръжка за принадлежности 4 Захранващ кабел 5 Инструкция за бърз старт 6 Шалтер Разпръскване 7 Шалтер Изсмуквател 8 Цедка за чиста вода 9Корпус 10 Типова табелка 11 Водеща ролка 12 Извод за впръскващ маркуч 13 Връзка за всмукателния маркуч 14 Мундщук на дюзата 15 Съединителна гайка 16 Капак 17 Резервоар чиста вода 18 Дръжка за носене на уреда 19 Коляно 20 Лост на огънатата част 21 Впръскващ маркуч 22 Маркуч за боклук 23 Разпръскващ/ всмукващ маркуч 24 Резервоар мръсна вода, свалящ се 25 Дръжка за носене на резервоара за мръсна вода 26 Уплътнение на капака 27 Цедка за власинки Мрежовия кабел, удължителния ка- бел и маркучите проверявайте преди всяко пускане в експлоатация за ув-

Поставете огънатата част върху ръч- ната дюза и затегнете на ръка хо- лендровата гайка на огънатата част. Всмукателния маркуч да се постави на извода за всмукателния маркуч. Поставете куплунга на впръскващия маркуч на извода за впръскващ мар- куч на уреда и го фиксирайте. Свържете смукателния маркуч с огъ- натата част. Свържете куплунга на впръскващия маркуч с огънатата част и го фикси-

Опасност за здравето, опасност от увреждане Всички указания, които са приложени към почистващите препа-

, трябва да се спазват. Прясната вода да се смеси с почист- ващия препарат в чист съд (концен- трация съответстваща на данните на почистващия препарат). Разтворете почистващия препарат

Указание: Топлата вода (максимум 50 °C) повишава почистващото дейст- вие. Проверете термоустойчивостта на повърхността за почистване. Указание: За да щадите околната сре- да, подхождайте пестеливо към почист- ващ препарат.

Инструкция за бърз старт Елементи на уреда Пускане в експлоатация Монтиране на принадлежностите Приготвяне на почистващ

160 BG– 3 Почистващия разтвор да се напълни в резервоара за чиста вода. Нивото на напълване не трябва да надвиша- ва маркировката „MAX“. Указание: При почистването на предва- рително обработени с шампоан в резер- воара за мръсна вода се получава пяна. Образуването на пяна може да бъде възпрепятствано от добавяне на обез- пеняващо средство. Добавете обезпеняващо средство (специална принадлежност) в резер- воара за мръсна вода. Включете щепсела в електрическата

Да се натисне шалтер Изсмукване за включване на смукателната турбина. Натиснете прекъсвач Пръскане за включване на пръскащата помпа.

Опасност от повреда. Предметът, който се почиства преди прилагане на уреда да се провери за трайност на цвета и водоустойчивост на незабеле- жимо място. За разпръскване на почистващия разтвор задействайте лоста на огъ- натата част. Повърхността за почистване да се премине с припокриване. При това дюзата да се извади назад (да не се

При смяна на дюзата ръчната дюза може да се постави в носача на при- надлежности. Изключете шалтер Разпръскване и шалтер Засмукване. Издърпайте щепсела. Ако резервоарът за мръсна вода е пълен, да се изключат шалтер Зас- мукване и шалтер Разпръскване.

Да се свали капака. Свалете резервоара за мръсна вода от уреда и го изпразнете. Изключете уреда. Задействайте за кратко лоста на огъ- натата част за сваляне на налягане-

Отделете огънатата част от маркуча за разпръскване/ изсмуване. Закачете всмукателния маркуч в ре- зервоара за честа вода. Да се натисне шалтер Изсмукване за включване на смукателната турбина. Изсмучете докрай резервоара за честа вода и изключете уреда. Да се свали капака. Свалете резервоара за мръсна вода от уреда и го изпразнете. Свържете огънатата част (с ръчна дюза) с всмукателния маркуч. Свържете куплунга на впръскващия маркуч с огънатата част и го фикси-

Напълнете в резервоара за чиста вода приблизително 2 литра вода от водопровода. Не добавяйте почистващ препарат. Натиснете прекъсвач Пръскане за включване на пръскащата помпа. Дръжте ръчната дюза над канал. Задействайте лоста на огънатата част и изплакнете уреда 1 до 2 минути. Изключете уреда. Пълнене на резервоара за чиста

Обезпеняващо средство

Изключете уреда Изпразнете резервоара за мръсна

Изпразване на резервоара за

Промийте уреда 161BG– 4 Промийте уреда. Изпразнете резервоара за мръсна вода го почистете под течаща вода. Изпразнете резервоара за чиста

Почистете уреда отвън с влажна кър-

За избягване на лоши миризми пре- ди по-продължителни престои да се отстрани цялата вода от уреда. Оставете уреда да изсъхне напълно: Свалете капака или го отметнете на-

Навийте захранващия кабел около дръжката за носене на уреда и капа-

Уредът да се съхранява в сухо поме- щение и да се осигури против неком- петентна употреба. Разтвора за почистване да се раз- пръсне и да се изсмучи в един рабо-

Указание: Повторното изсмукване без разпръскване скъсява времето за изсъх-

Почистващия разтвор да се нанесе при изключена смукателна турбина и да се остави да подейства 10 до 15

Площта да се почисти както при нор- мално замърсяване. За по-нататъшно подобряване на ре- зултата от почистването при необхо- димост още веднъж почистете пло- щта с чиста, топла вода. При чувствителни материи можете да дозирате по-малко от почиства- щия препарат и напръскайте повърх- ността от разстояние ок. 200 mm. След това само изсмучете. – Силно замърсените места напръс- кайте предварително и оставете по- чистващия разтвор да подейства 5 до 10 минути. – Работете винаги от светлината към сянката (от прозореца към вратата). – Работете винаги от почистената към все още не почистената повърхност. – Колкото по-чувствителна е настилка- та (ориенталски, берберски килими, тапицерии), толкова по-ниска кон- центрация на почистващия препарат да се използва. – Настилки с килими с гръб от коноп при твърде мокри дейности могат да се свият и да променят цвета си. – Дебелите килими след почистване да се изчеткат в мокро състояние по посока на косъма (напр. с метличка за влакна или груба четка. – Импрегниране с Care Tex RM 762 след мокро почистване предотвратя- ва бързото повторно замърсяване на текстилната настилка. – По почистените повърхности да се ходи или да се поставят мебели едва след изсъхването им, за да се избе- гнат места с притискане или петна от

След всяка употреба Съхранение на уреда Методи на почистване Нормално замърсяване Силно замърсяване или петна Почистване на мека мебел Съвети при почистване Почистващ препарат Почистване на килими и меки мебели. RM 760 Прах RM 760 Таблет-

RM 764 течен Премахване на пяната RM 761 Импрегниране на кили-

RM 762 162 BG– 5 За повече информация изискайте ин- формационен лист за продукта и ЕС сертификата за безопасност на съответ- ното почистващия препарат. 몇 ПРЕДПАЗЛИВОСТ Опасност от нараняване и повреда! При транспорт имайте пред вид те- глото на уреда.

Положете маркуча за впръскване/ всмукателния маркуч в куката. При транспорт в автомобили осигу- рявайте уреда съгласно валидните директиви против плъзгане и прео-

몇 ПРЕДПАЗЛИВОСТ Опасност от нараняване и повреда! При съхранение имайте пред вид те- глото на уреда. Съхранението на този уред е позволено само във вътрешни помещения.

Опасност от нараняване от електри- чески удар. Преди всички дейности по уреда той да се изключи и да се извади щепсела. Да се свали капака. Свалете резервоара за мръсна вода

Почистете редовно цедката за мъхо- ве с четка. Развийте цедката за чиста вода. Почиствайте цедката за чиста вода редовно под течаща вода. Развийте съединителната гайка. Почистете мундщука на дюзата.

– Опасност от нараняване от елек- трически удар. Преди всички дейности по уреда той да се изключи и да се извади

– Електрическите конструктивни елементи да се проверяват и по

правят само от авторизиран сер-

Проверете контакта и предпазителя на електрозахранването. Проверете мрежовия кабел и мрежо- вия щепсел на уреда. Да се включи уредът. Напълнете резервоара за честа во-

Проверявайте куплунзите на марку- ча за впръскване за коректно поло-

Почистете цедката в резервоара за чиста вода. Дефектна пръскащата помпа, обър- нете се към сервиза. Почистете мундщука на дюзата. Проверете правилното положение

Почистете уплътнението на капака и контактната площ на уреда. Почистете цедката. Смукателния маркуч да се провери за запушване, при необходимост да се почисти. Tранспoрт

Грижи и поддръжка Почистване на цедката за мъхове Почистване на цедката за чиста

Почистете дюзата. Помощ при неизправности Уредът не функционира Не изтича вода от дюзата Едностранна струя на разпръскване Недостатъчна мощност на

163BG– 6 Допълнете резервоара за чиста вода. Добавете обезпеняващо средство (специална принадлежност) в резер- воара за мръсна вода. Ако повредата не може да бъде от- странена, уреда да се провери от сер-

Използвайте само оригинални аксесо- ари и оригинални резервни части, по този начин осигурявате безопасната и безпроблемна експлоатация на уреда. Можете да намерите информация за ак- сесоари и резервни части на www.kaercher.com. Във всяка страна важат гаранционните условия, публикувани от оторизираната от нас дистрибуторска фирма. Евенту- ални повреди на Вашия уред ще отстра- ним в рамките на гаранционния срок безплатно, ако се касае за дефект в ма- териалите или при производство. В га- ранционен случай се обърнете към дис- трибутора или най-близкия оторизиран сервиз, като представите касовата бе-

С настоящото декларираме, че цитира- ната по-долу машина съответства по концепция и конструкция, както и по на- чин на производство, прилаган от нас, на съответните основни изисквания за тех- ническа безопасност и безвредност на Директивите на ЕC. При промени на ма- шината, които не са съгласувани с нас, настоящата декларация губи валидност. Подписалите действат по възложение и като пълномощници на управителното

пълномощник по документацията: S. Reiser Alfred Kaercher GmbH & Co. KG Alfred-Kaercher-Str. 28 - 40 71364 Winnenden (Germany) Тел.: +49 7195 14-0 Факс: +49 7195 14-2212 Winnenden, 2016/01/01 Шумна пръскаща помпа Силно образуване на пяна в резервоара за мръсна вода Служба за работа с клиенти Принадлежности и резервни части

CEO Head of Approbation 164 BG– 7 Технически данни Puzzi 8/1 C Напрежение от мрежата V 220-240 Честота Hz 1~ 50-60 Вид защита -- IPX4 Клас защита II Мощност на двигателя с вентилатор (макс) W 1380 Номинална мощност на двигателя с вентилатор W 1200 Количество въздух (макс.) л/сек 61 Вакуум (макс.) kPa (mbar) 23 (230) Мощност на разпръскващата помпа W 40 Налягане на разпръскване MPa 0,1 Налягане на разпръскване (макс.) MPa 0,3 Количество на разпръскване л/мин 1 Температура на почистващия разтвор (макс.) °C 50 Ниво на пълнене чиста вода л 8 Ниво на пълнене мръсна вода л 7 Дължина x широчина x височина мм 575 x 330 x 445 Типично собствено тегло кг 9,8 Температура на околната среда (макс.) °C +40 Установени стойности съгласно EN 60335-2-68 Ниво на звука L

dB(A) 1 Стойност на вибрациите в областта на дланта –
