РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ KD43XF7596 SONY

Предпазни мерки....6

Използване на дистанционно

управление 9

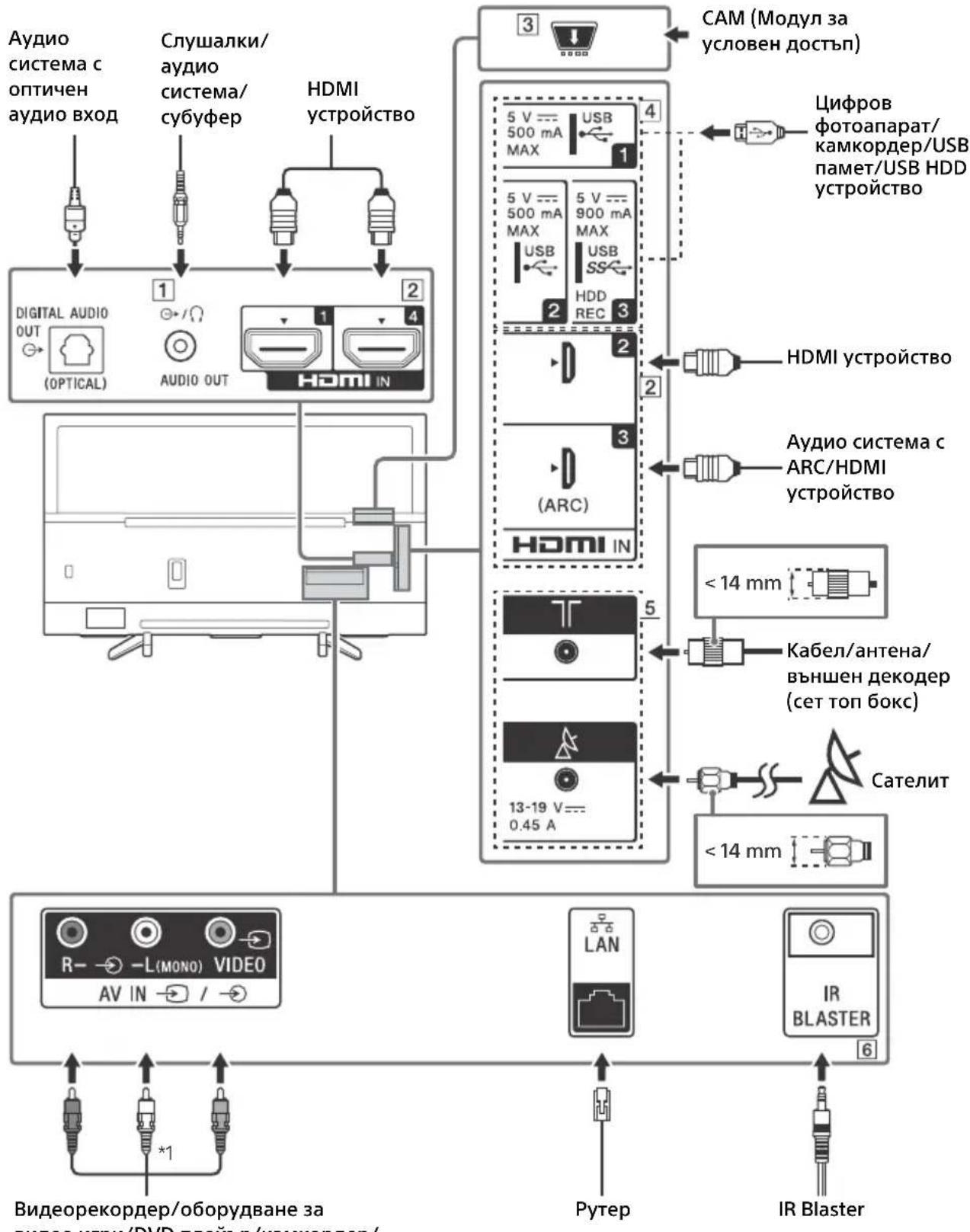

Диаграма на свързване .....11

Монтаж на телевизора на стена ..... 13

Използване на опционалната конзола за закрепване към стена .... 13

Отстраняване на неизправности.....14

Проблеми и решения .....14

Интернет връзка и защита на личните данни

Този продукт се свързва с интернет по време на първоначалната настройка, веднага след като се свърже с мрежа с цел да се потвърди достъпа до интернет, както и по-късно, за да се конфигурира Home екрана. Вашият IP адрес се използва за тези и всички други свързвания с интернет. Ако не искате вашият IP адрес да се използва изобщо, не настройвайте функцията за безжичен интернет и не свързвайте уреда с интернет по кабел. За повече подробности за интернет връзките, моля, вижте информацията за поверителност, представена в екраните за настройка.

Въведение

Благодарим ви за покупката на този Sony продукт. Преди да започнете работа с телевизора, прочетете ръководството изцяло и го запазете за бъдещи справки.

Забележка

• Преди да започнете работа с телевизора, моля, прочетете "Информация за безопасност" (стр. 3).
• Изображенията и илюстрациите, използвани в Ръководството за настройка и в това ръководство, са само за справка и може да се различават от действителния продукт.
• Знакът "xx", който се появява в името на модела, съответства на номер, свързан с дизайна, цвета или системата на телевизора.

Закрепване на поставката за маса към телевизора

Вижте Ръководството за инсталация върху стиропора.

Намерете допълнителна информация за отстраняване на неизправности и друга полезна информация директно от вашия телевизор. Натиснете HELP на дистанционното управление, за да видите списъка с теми или за да търсите по ключова дума.

Помощно ръководство (Ръчно)

За по-подробна информация изберете [Помощно ръководство] от менюто Помощ на вашия телевизор. Можете да проверите Помощното ръководство и от вашия компютър или смартфон (информация е предоставена на задния капак).

Място на идентификационния етикет

Етикетите за номер на модела, дата на производство (година/месец) и клас на захранване, са разположени на гърба на телевизора или опаковката.

За модели, които се доставят със захранващ адаптор: Етикетите за номер на модел и сериен номер на захранващия адаптор са разположени отдолу на захранващия адаптор.

ПРЕДУПРЕЖДЕНИЕ

ЗА ДА

ПРЕДОТВРАТИТЕ ИЗБУХВАНЕ НА ПОЖАР, ВИНАГИ ДРЪЖТЕ СВЕЩИ ИЛИ ДРУГИ ИЗТОЧНИЦИ НА ОГЪН ДАЛЕЧ ОТ ТОЗИ ПРОДУКТ.

ВАЖНА ЗАБЕЛЕЖКА

Този продукт е произведен от или от името на Sony Visual Products Inc.

Вносител в EC: Sony Europe Limited.

Запитвания до вносителя или запитвания свързани със съответствието на продуктите съгласно законодателството на Европейския съюз, следва да се отправят към упълномощения представител на производителя Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Белгия.

Забележка за радио оборудване

С настоящото Sony Visual Products Inc.

декларира, че типовете радиооборудване KD-65XF7596, KD-55XF7596, KD-49XF7596, KD-43XF7596 съответстват на Директива 2014/53/EC. Цялостният текст на ЕС декларацията за съответствие може да се намери на следния интернет адрес: http://www.compliance.sony.de/

Това радио оборудване може да се използва в ЕС, без да се нарушават приложимите изисквания относно използването на радиочестотния спектър.

Забележка за потребители: следната информация се отнася само за оборудване, продавано в страни, където се прилагат директивите на ЕС.

Безжичната телевизионна система може да се използва в следните държави:

AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Косово

Това оборудване може да се използва в други неевропейски страни.

Информация за безопасност

ПРЕДУПРЕЖДЕНИЕ

Внимание

Опасност от експлозия, ако батерията бъде подменена с неправилен тип батерия.

Батериите не трябва да се излагат на прекалена топлина, например слынчева светлина, огън или подобни или на изключително ниско атмосферно налягане, което може да доведе до експлозия или изтичане на запалима течност или газ.

Опасност, свързана със стабилността

Телевизорът може да падне и да причини сериозно нараняване или смърт.

Никога не слагайте телевизор на нестабилни повърхности. Телевизорът може да падне и да причини сериозно нараняване или смърт. Много наранявания, особено при деца, могат да се избегнат, като се вземат прости предпазни мерки като:

- Използване на шкафове и стойки, препоръчани от производителя на телевизора.

- Използване само на мебели, които могат безопасно да издържат тежестта на телевизора.

- Да се внимава телевизорът да не излиза извън ръба на мебелите, на които е поставен.

- Телевизорът да не се поставя върху високи мебели (например шкафове или библиотеки), без телевизорът и съответната мебел да бъдат фиксирани към подходяща опора.

• Да не се поставя телевизора върху плат или други материали, които могат да се намират между телевизора и мебелите, на които е поставен.
• Да се объсят на децата опасностите от катерене по мебелите, за да се достигне телевизорът или неговите органни за управление.

Ако при смяна на жилището запазите настоящия си телевизор, следва да вземете предвид същите съображения, както гореизложените.

Инсталирайте и използвайте телевизора в съответствие с инструкциите, описани по-долу, за да избегнете риск от пожар, токов удар или повреда и/или наранявания. Уред, свързан към защитното заземяване на сградната инсталация чрез връзка с мрежового електрозахранване или чрез друго устройство с връзка към защитното заземяване, и към телевизионна разпределителна система, използваща коаксиален кабел, може при определени обстоятелства да създаде опасност от пожар. Затова свързването към телевизионна разпределителна система трябва да се осъществи чрез устройство, предоставлящо електрическа изолация под определен честотен диапазон (галваничен изолатор, вж. EN 60728-11).

Инсталация

• Телевизорът трябва да бъде инсталиран близо до лесно достъпен контакт.
• Поставете телевизора на стабилна, равна повърхност, за да избегнете паднето му, което може да причини нараняване на човек или повреда на имущество.
• Монтирайте телевизора на място, където не може да бъде дръпнат, бутнат или преобърнат.

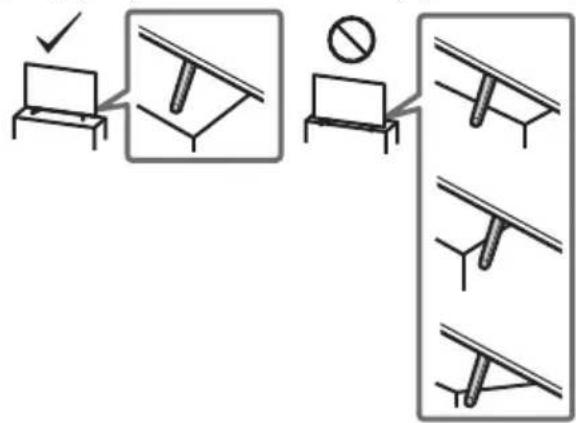

• Поставете телевизора така, че поставката за маса на ТВ да не е стърчи от масата, на която е поставен телевизора (не се доставя). Ако поставката за маса е издадена навън спрямо масата, на която е поставен телевизора, това може да доведе до преобръщане или падане на телевизора и да доведе до нараняване на човек или повреда на телевизора.

• Монтажът на устройството към стената трябва да се извърши само от квалифициран персонал.
• За по-голяма безопасност ви препоръчваме да използвате оригиналните аксесоари на Sony, включително:

— Конзола за закрепване към стена SU-WL450

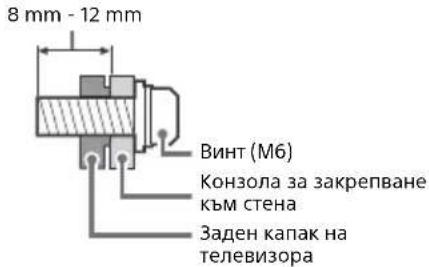

- На всяка цена използвайте винтовете приложени към конзолата за закрепване към стена, когато закачате конзолата за закрепване към стена към телевизора. Приложените винтове са проектирани както е показано на илюстрацията, измерването е направено спрямо закачващата повърхност на конзолата за закрепване към стена. Диаметърът и дължината на винтовете се различават в зависимост от модела на конзолата за закрепване към стена. Използването на винтове, различни от тези в комплекта на конзолата, може да доведе до вътрешни повреди на телевизора или да стане причина за падането му и т.н.

Пренасяне

• Преди да местите телевизора, изключете всички кабели от него.
• Пренасянето на голям телевизор изисква двама или повече души.
• Когато местите телевизора на ръце, дръжте го, както е показано по-долу. Не натискайте LCD панела и рамката около екрана.
• Когато повдигате или местите телевизора, го дръжте здраво от долу.

• При пренасяне не излагайте телевизора на сътресения или прекалени вибрации.
• Когато пренасяте телевизора при ремонт или при смяна на жилището, пакетирайте го, като използвате оригиналната опаковка и материали за пакетиране.

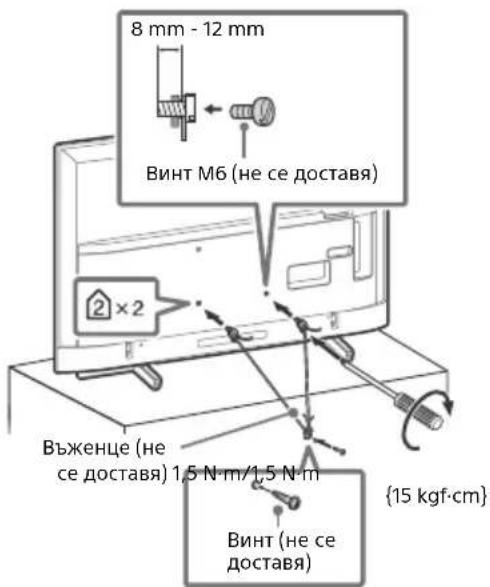

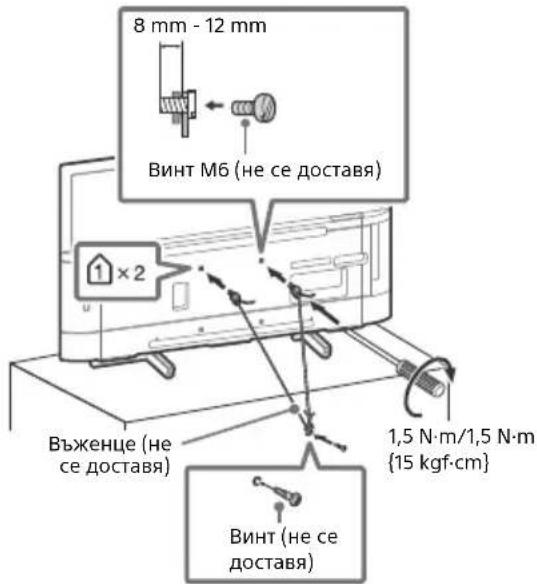

Предотвратяване на падане

KD-65XF75xx/55XF75xx

KD-49XF75xx/43XF75xx

Вентилация

• Никога не покривайте вентилационните отвори и не вкарвайте предмети в корпуса.
• Оставете свободно място около телевизора както е показано по- долу.
• Препоръчително е да използвате оригиналната конзола за монтиране към стена на Sony, за да осигурите достатъчна циркулация на въздуха.

Инсталация на стена

Оставете най-малко толкова място около устройството.

Инсталиране с помощта на поставка

Оставете най-малко толкова място около устройството.

• За да постигнете правилна вентилация и за да предотвратите събирането на прах или мръсотия:
  — Не слагайте телевизора легнал, не го монтирайте обърат с горния край надолу, наопаки или странично.
  — Не слагайте телевизора върху рафтове, килим, легло или в дрешник.
  — Не покривайте телевизора с парчета плат, като пердета или с други предмети, като вестници и др.

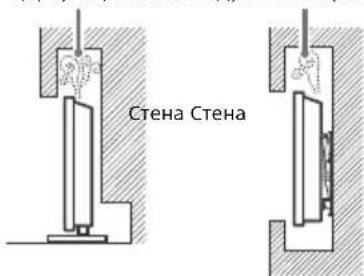

  — Не инсталирайте телевизора, както е показано по-долу.

Циркулацията на въздух е блокирана.

Захранващ кабел

За да предотвратите риск от пожар, токов удар, повреда и/или нараняване, работете със захранващия кабел както следва:

• Използвайте само оригинален захранващ кабел на Sony. Не използвайте други марки.
• Вкарайте щепсела плътно и докрай в контакта.
• Включвайте телевизора само към променливотоково захранване от 220 V - 240 V.
• Когато прокарвате кабели, за ваша безопасност се уверете, че сте изключили захранващия кабел; внимавайте да не се спънете в кабелите.
• Изключете захранващия кабел от мрежата от 220 V, преди да местите или извършвате операции над телевизора.
• Пазете захранващия кабел далеч от източници на топлина.
• Изключете захранващия кабел и го почиствайте редовно. Ако захранващият кабел е замърсен или прашен и по него се образува влага, изолацията му може да се наруши и това може да доведе до пожар.

Забележка

• Не използвайте приложения захранващ кабел с друго оборудване.
• Не дупчете, не огъвайте и не усуквайте прекомерно захранващия кабел. Вътрешните проводници могат да се оголят или прекъснат.
• Не преправяйте захранващия кабел.
• Не поставяйте тежки предмети върху захранващия кабел.
• Не дърпайте самия захранващ кабел, когато го изключвате от контакта.
• Не свързвайте твърде много устройства към един и същи контакт.
• Не използвайте контакт, който не захваща стабилно щепсела.

За да намалите опасността от пожар или електрически удар, не излагайте апарата на дъжд или влага.

За да предотвратите пожар или токов удар, не поставяйте предмети, пълни с вода, например вази, върху апарата. Не монтирайте това оборудване в затворено пространство, например библиотека или подобна мебел.

• Моля, уверете се, че електрическият контакт е монтиран близо до оборудването и е лесно достъпен.
• Уверете се, че използвате доставените захранващ адаптор и кабел.
• Не използвайте никакъв друг захранващ адаптор. Това може да причини неизправност.
• Свържете захранващия адаптор към лесно достъпен електрически контакт.
• Не навивайте захранващия кабел около захранващия адаптор. Вътрешният проводник може да прекъсне и това да причини неизправност на приемника.
• Не докосвайте захранващия адаптор с влажни ръце.
• Ако забележите изменения в захранващия адаптор, изключете го от електрическия контакт незабавно.
• Телевизорът не е изключен от захранването, докато е свързан към електрическия контакт, дори ако самият телевизор е изключен.
• Понеже захранващият адаптор се затопля, ако се използва продължително, може да почувствате топлина, когато го докоснете с ръка.

Забранена употреба

Не инсталирайте/използвайте телевизора на следните места или в ситуациите, описани по-долу. В противен случай телевизорът може да се повреди и да причини пожар, токов удар, щета и/или нараняване.

Местонахождение:

- На открито (пряка слънчева светлина), на морския бряг, на кораб или друг плавателен съд, във вътрешността на превозно средство, в медицински заведения, на нестабилни повърхности, близо до вода, изложен на дъжд, влага или пушек.

Околна среда:

- Места, които са горещи, влажни или прекалено прашни; Там, където може да влязат насекоми; Където може да бъде изложен на механични вибрации, в близост до запалими предмети (свещи и др.). Телевизорът трябва да бъде предпазен от поливане с течности; не поставяйте в близост до устройството предмети, пълни с течности, като например вази.

Ситуации:

• Не използвайте, ако сте с мокри ръце, когато капакът на устройството е свален или с аксесоари, които не са препоръчани от производителя. По време на гръмотевични бури изключвайте телевизора от контакта и също изваждайте антенния кабел.
• Не монтирайте телевизора така, че да стърчи. Може да възникне нараняване или повреда от сблъськ на човек или предмет в телевизора.

• Не поставяйте телевизора на влажно или прашно място, или в стая с мазен дим или пара (близо до кухненски плотове или овлажнители). Може да възникне пожар, електрически удар или деформация.
• Не поставяйте телевизора на места, изложени на високи температури, например директна слънчева светлина, близо до радиатор или отоплително тяло. В такива условия телевизорът може да прегрее, което да причини деформация на корпуса и/или повреда на телевизора.

- Ако телевизорът бъде поставен в съблекалня на обществена баня или минерална баня, телевизорът може да се повреди от сярата във въздуха и др.

• За най-добро качество на картината, не излагайте екрана на директно осветяване или слънчева светлина.
• Избягвайте преместването на телевизора от студено на топло място. Внезапните промени в температурата на стаята могат да причинят конденз на влага. Това може да е причина за показване на лоша картина и/или лоши цветове. В такъв случай изчакайте влагата да се изпари напълно, преди да включите телевизора.

Счупени парчета:

• Не хвърляйте нищо към телевизора. Стъклото на екрана може да се счупи и да експлодира при удара и да причини сериозни наранявания.
• Ако повърхността на дисплея се пропука, не я докосвайте, докато не изключите захранващия кабел. В противен случай това може да причини токов удар.

Когато не използвате устройството

• Поради причини, свързани с безопасността и околната среда, ви препоръчваме да изключвате телевизора от мрежата, когато не планирате да го използвате няколко дни.
• Телевизорът не е изключен от мрежата, когато е изключен от копчето. За да изключите напълно устройството, изключете кабела на захранването от електрическата мрежа.
• Някои телевизори притежават функции, които изискват устройството да бъде оставено в режим Готовност.

Относно децата

• Не позволявайте на деца да се качват върху телевизора.
• Пазете малките аксесоари далеч от деца, за да не бъдат погълнати от тях по невнимание.

Ако възникнат следните проблеми...

Незабавно изключете телевизора и извадете захранващия кабел в случай, че възникне някои от следните проблеми. Консултирайте се с ваши Sony доставчик или с упълномощен сервисен служител на Sony дали е наложително телевизорът да бъде проверен от квалифициран сервис.

Когато:

• Захранващият кабел е повреден.
• Гнездото на контакта не захваща стабилно щепсела.
• Телевизорът е повреден, понеже е изпуснат, ударен или нещо е хвърлено по него.
• Течни или твърди предмети са попаднали в отворите на корпуса.

Относно температурата на LCD телевизора

Когато LCD телевизорът се използва продължително време, рамката около панела се затопля. Може да усетите топлина, ако я докоснете.

Предпазни мерки

Гледане на телевизия

• Гледайте телевизия в средно осветена стая, тъй като гледането на телевизия в слабо осветена стая натоварва допълнително очите ви.
• Когато използвате слушалки, настройте силата на звука така, че да предотвратите увреждане на слуха.

LCD ekran

• Въпреки че LCD екранът е изработен по високо-прецизна технология и повече от 99,99 % от пикселите му са ефективни, върху LCD екрана може трайно да се появят черни или светли точки (червени, сини или зелени). Това е структурна особеност на LCD панела и не представлява неизправност.
• Не натискайте и не драскайте предния филтър и не поставяйте предмети върху устройството. Изображението може да е неравномерно или LCD панелът може да се повреди.
• Ако използвате устройството на студено място, картината може да се замъгли или да стане по- тъмна. Това не е неизправност. Този феномен изчезва, когато температурата се повиши.
• Когато на екрана продължително време са показани неподвижни изображения, възможно е да се появят остатъчни образи. Те могат да изчезнат след няколко секунди.
• Екранът и корпусът се затоплят, когато използвате устройството. Това не е неизправност.
• LCD екранът съдържа малко количество течни кристали. Следвайте местните правила и закони за изхвърляне на подобни отпадъци.

Поддръжка и почистване на повърхността на екрана/корпуса на телевизора

Уверете се, че сте изключили свързания към телевизора захранващ кабел, преди да започнете почистване. За да предотвратите повреда на покритието на екрана, следвайте инструкциите, изброени по-долу.

• За да премахнете праха от повърхността на екрана/корпуса, почиствайте с меко сухо парче плат. Ако полепналият прах не може да се почисти, почиствайте екрана с меко парче плат, леко навлажнено със слаб почистващ разтвор.

- Никога не пръскайте вода или разтвор директно върху телевизора. По екрана или външните части, може да се образуват капки, които да потекат, да навлезнат в долната част на телевизора и да го повредят.

• Не използвайте грапави парчета плат, почистващи препарати на алкална/киселинна основа, почистващи прахове или разтвори, като например алкохол, бензол, разредител или инскетицид. Използването на такива вещества или продължителният контакт с гума или винил може да повреди повърхността на екрана или повърхността на корпуса на устройството.
• Препоръчва се периодично почистване с прахосмукачка на отворите за проветряване с цел осигуряване на правилна вентилация.
• Когато регулирате ъгъла на телевизора, местете бавно устройството, за да предотвратите изместване на телевизора или падане от масата или стойката.

Допълнително оборудване

• Не дръжте близо до телевизора допълнителните компоненти или каквото и да е било оборудване, излъчващо електромагнитни вълни. В противен случай е възможно картината и/или звукът да бъдат със смущения.
• Това оборудване е тествано и съответства на изискванията на Директива EMC, като използва свързващ сигнален кабел по-къс от 3 метра.
• Това оборудване е тествано и съответства на изискванията на Директива EMC, като използва RF кабел по-къс от 30 метра за наземен/сателитен/CATV терминал.

Препоръки за конектор тип F

Вътрешният проводник трябва да е издаден спрямо свързващата част по-малко от 1,5 mm.

(Препоръчителна схема на конектор тип F)

• Не работете с този уред в близост до медицинско оборудване (пейсмейкър и пр.), тъй като това може да доведе до неизправност на медицинското оборудване
• Макар, че този уред предава/приема кодирани сигнали, внимавайте за неоторизирано прихващане. Sony не носи отговорност за възникнали в резултат проблеми.
• Това оборудване трябва да се инсталира и използва така, че да има разстояние от поне 20 см или повече между антената на това устройство и тялото на човек.

Внимание при работа с дистанционното управление

• Съблюдавайте правилната полярност при поставяне на батериите.
• Не използвайте съвместно батерии от различен тип, както и стари и нови батерии.
• Изхвърляйте изразходваните батерии по щадящ околната среда начин. В някои населени места е възможно изхвърлянето на батериите да е регулирано нормативно. Консултирайте се с местните власти.
• Работете внимателно с дистанционното управление. Не го изпускайте, не стъпвайте върху него и не изливайте никакви течности върху него.
• Не поставяйте дистанционното управление в близост до източници на топлина, на пряка слънчева светлина или в стая с повишена влажност.

Изхвърляне на телевизора

Изхвърлянена стари електрически и електронни уреди (приложимо в Европейския съюз и други държави със системи за разделно събиране на отпадъци)

Този символ върху продукта или върху неговата опаковка показва, че този продукт

не трябва да се третира като битов отпадък. Вместо това той трябва да бъде предаден в съответния събирателен пункт за рециклиране на електрически и електронни уреди. Като предадете този продукт на правилното място, Вие ще помогнете за предотвратяване на негативните последствия за околната среда и човешкото здраве, които биха възникнали при неправилното изхвърляне на този продукт. Рециклирането на материалите ще спомогне да се съхранят природните ресурси. За подробна информация относно рециклирането на този продукт можете да се обърнете към местната градска управа, службата за събиране на битови отпадъци или магазина, откъдето сте закупили продукта.

Изхвърляне на използвани батерии (приложимо в Европейския съюз и други държави със системи за разделно събиране на отпадъците)

Този символ върху батерията или върху

опаковката показва, че батерията, предоставена с този продукт, не трябва да се третират като битов отпадък. При някои батерии този символ може да се използва в комбинация с означение на химически елемент. Означението на химически елемент олово (Pb) се добавя, ако батерията съдържа повече от 0,004% олово. Като предадете тези батерии на правилното място, Вие ще помогнете за предотвратяване на негативните последствия за околната среда и човешкото здраве, които биха могли да възникнат при неправилното изхвърляне на батерията. Рециклирането на материалите ще спомогне да се съхранят природните ресурси. За продукти, които от гледна точка на безопасност, правилен начин на действие или цялост на данните изискват постоянна връзка с вградена батерия, тази батерия трябва да бъде подменяна само от квалифициран сервизен персонал. За да сте сигурни, че батерията ще бъде третирана правилно, предайте стария продукт в съответния събирателен пункт за рециклиране на електрически и електронни уреди. За всички останали батерии, моля, вижте раздела относно това как да изводите по безопасен начин батерията от продукта. Предайте батерията в съответния събирателен пункт за рециклиране на използвани батерии. За по-подробна информация относно рециклирането на тази батерия се обърнете към местната градска управа, службата за събиране на битови отпадъци или магазина, откъдето сте закупили продукта или батерията.

Когато телевизорът е изключен,

Натиснете ⏻, за да го включите.

Когато телевизорът е включен,

Натиснете и задръжте ⏻ за да изключите.

Натиснете ⏻ многократно, за да

промените функцията, след това

натиснете бутона + или –, за да:

- Изберете входящ източник за телевизора.

2 Сензор за дистанционното

LED осветлението свети или мига в зависимост от състоянието на телевизора.

За повече информация вижте в

Помощното ръководство.

* Не поставяйте нищо в близост до сензора.

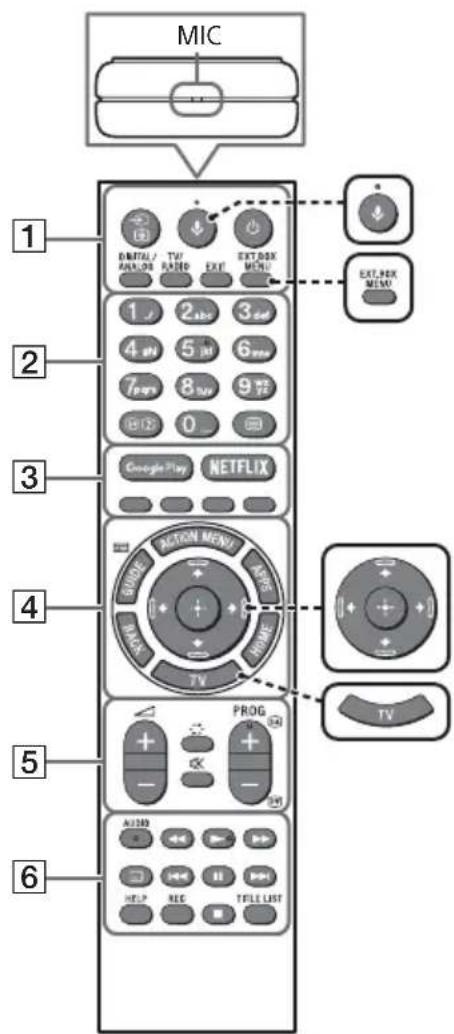

Използване на дистанционно управление

Разположението, формата, наличността и функциите на бутоните на дистанционното управление могат да се различават в зависимост от региона/държавата/модела на телевизора.

1 → /÷(Избор на вход/Задържане на текст)

В ТВ режим: Показва и избира входния източник.

В режим Текст: Задръжа текущата страница.

(ТВ готовност)

Включва или изключва телевизора (режим Готовност).

DIGITAL/ANALOG

Използвайте Гласово търсене. (напр. Търсете съдържание като говорите.)

EXT.BOX MENU

Показва менюто на свързания външен декодер (кабелен/ сателитен сет топ бокс).

- При модели с предоставен IR Blaster свържете и извършете настройка на IR Blaster (стр. 12).

- При някои устройства, съвместими с HDMI CEC, менюто на декодера (сет топ бокса) може да се покаже, когато IR Blaster не е предоставен/свързан.

↑/↓/←/→/ ⊕ (D-Pad за навигиране)

Навигация в екранното меню и избор.

TV

Превключва към телевизионен канал или вход и показва на менюто на телевизора.

TV/RADIO

Превключва между TV или RADIO предавания.

EXIT

Въръща към предишен екран или излиза от менюто. Когато работи Интерактивно приложение, натиснете, за да излезете от услугата.

2 Бутони с цифри

i+/Инфо/Показване на текст)

Показва информация.

(Текст)

Показва текстова информация.

3 Google Play

Дава достъп до онлайн услугата "Google Play".

NETFLIX (Само за определени региони/страни/модели телевизори)

Дава достъп до онлайн услугата "NETFLIX".

Цветни бутони

Изпълняват определена функция съответстваща в момента.

4 ACTION MENU

Показва списък с функции в зависимост от контекста.

GUIDE/

Показва справочника на цифровите програми.

APPS

Достъп до различни услуги и приложения.

BACK/

Връща към предишен екран.

HOME

Показва меню Home на телевизора.

Изключва звука. Натиснете отново, за да възстановите звука.

PROG +/-/▲/▼

В режим Текст: Избира следващата

(➋▲) или предишната (➋▼) страница.

6 AUDIO

Променя езика за програмата, която гледате в момента.

◀/▶/▶/|◀/||/▶/■

Управлява мултимедийно съдържание от телевизора и свързани съвместими с BRAVIA Sync устройства.

(Haстройка на субтитрите)

Включва или изключва субтитрите (когато функцията е налична).

HELP

Показва помошно меню. От тук може да се използва Помощното ръководство.

● REC

Записва текущата програма с помощта на функцията за запис USB HDD.

TITLE LIST

Показва списъка със записани заглавия.

Диаграма на свързване

За повече информация за връзките, вижте Помощното ръководство чрез натискане на бутона HELP на дистанционното управление.

Забележка

- Терминалите и етикетите може да се различават в зависимост от държавата/ региона/модела телевизор.

1 AUDIO OUT

• Поддържа само стерео мини-жак с три полюса.
• За да чувате звука от телевизора през свързаното оборудване, натиснете HOME. Изберете [Настройки] → [Звук] → [Слушалки/аудио изход], след което изберете желания елемент.

2 HDMI IN 1/2/3/4

- Интерфейсът HDMI може да пренася цифрово видео и аудио по един кабел.

Свържете аудио системата си към HDMI IN 3, за да насочите телевизионния аудио сигнал към вашата аудио система. Аудио система, която поддържа HDMI ARC, може да изпраща видео към телевизора и да получава аудио от телевизора чрез същия HDMI кабел. Ако вашата аудио система не поддържа HDMI ARC, е необходима допълнителна връзка с DIGITAL AUDIO OUT (OPTICAL).

3 CAM (Модул за условен достъп)

• Предоставя достъп до платени ТВ услуги. За подробности вижте ръководството с инструкции, доставено с вашия САМ.
• Не поставяйте смарт картата директно в САМ слота на телевизора. Тя трябва да се постави в модула за условен достъп, предоставлен от ваши оператор.
• CAM не се поддържа в някои държави/региони. Проверете при ваши оператор.
• Когато превключите към цифрова програма след като гледате интернет видео, може да се появи САМ съобщение.

4 USB 1/2, USB3(HDD REC)\*

3

• Свързването на голямо USB устройство може да повлияе на работата на други свързани устройства в близост до него.
• Когато свързвате голямо USB устройство, свързвайте го към куплунга USB 1.
• Свържете USB HDD устройство към USB 3 порта (син).

- Връзки за наземно/кабелно излъчване и сателит.

6 IR BLASTER ^4

- Използвайте дистанционното управление на Sony, за да управлявате външния декодер (кабелен/сателитен сет топ бокс). Свържете кабел за IR Blaster ^*3 към гнездото за IR Blaster на вашия телевизор. Сложете единия или двата други края, както е показано по-долу.

- За настройка на IR Blaster натиснете HOME и изберете [Настройки] → [Външни входове] → [Настройка на IR Blaster].

*1 Когато свързвате моно оборудване, свържете към L (MONO) аудио жак.
*2 За външно устройство, което има само SCART AV OUT, използвайте SCART-RCA адаптер.
*3 Само за определени региони/страни/модели телевизори.

Монтаж на телевизора на стена

Използване на опционалната конзола за закрепване към стена

В това ръководство за употреба е показана само подготовката на телевизора за монтаж на стена, преди той да бъде монтиран на стената.

До потребителите:

От съображения за безопасност и за защита на продукта, Sony препоръчва монтажът на вашия телевизор да бъде извършен от дистрибутор на Sony или от лицензиран подизпълнител. Не се опитвайте да го монтирате сами.

До дистрибуторите на Sony и подизпълнителите:

Подходете с подчертано внимание към безопасността по време на монтажа, периодичната поддръжка и проверката на този продукт.

За монтажа на този продукт се изисква значителен опит, особено за определяне на здравината на стената, която трябва да издържи тежестта на телевизора. На всяка цена поверете закрепването на този продукт към стена на дистрибутори на Sony или лицензириани подизпълнители и по време на монтажа обърнете особено внимание на мерките за безопасност. Sony не носи отговорност за повреди или наранявания, причинени от неправилни манипулации или монтаж.

Използвайте конзола за окачване на стена SU-WL450 (не е доставена), за да монтирате телевизора на стена.

Когато монтирате конзолата за закрепване към стена, прочетете също инструкциите за работа и указанията за монтаж на конзолата за закрепване към стена.

Забележка

• Не пропускайте да запазите свалените винтове на сигурно място, като ги пазите от деца.
• Поставете телевизора с екрана надолу върху равна и стабилна повърхност, покрита с дебела и мека кърпа, когато сваляте поставката за маса от телевизора, за да предотвратите повреждане на повърхността на LCD дисплея.

За инструкции относно монтирането на конзолата за закрепване към стена вижте Информация за монтаж (Конзола за закрепване към стена) на страницата за вашия модел телевизор. www.sony.eu/support/

Отстраняване на неизправности

За отстраняване на общи неизправности като: черен екран, липса на звук, замръзнала картина, блокиране на телевизор или загуба на мрежа, изпълнете следните стъпки.

1 Рестартирайте ваши телевизор чрез натискане на бутона за захранване на дистанционното управление, докато се появи съобщение. Телевизорът ще се рестартира. Ако телевизорът не се възстанови, пробвайте да изключите телевизора от захранващия кабел в продължение на две минути и след това го включете отново.
2 Вижте Помощното ръководство чрез натискане на HELP на дистанционното.
3 Свържете своя телевизор с интернет и направете актуализация на софтуера.
4 Посетете сайта за поддръжка на Sony (информацията е предоставена на задната корица).

Когато се появи съобщение [Налична е нова версия на софтуера на ТВ...].

Sony силно препоръчва да актуализирате софтуера на телевизора, като изберете [Обнови сега]. Тези софтуерни актуализации подобряват производителността на телевизора или добавят нови функции. Докато трае обновяването на софтуера, светодиодът ще мига в бяло и ще се появи следният екран с [Updating...] (Обновяване...).

Не изключвайте захранващия кабел по време на актуализацията на софтуера. Ако го направите, е възможно актуализацията да не завърши напълно, което да доведе до неправилно функциониране на софтуера. Актуализацията на софтуера може да продължи до 15 минути.

Когато включите захранващия кабел на телевизора, той може да не се включи веднага, дори ако натиснете бутона за включване на дистанционното управление или телевизора.

Инициализирането на системата отнема време. Изчакайте за около една минута и опитайте отново.

Проблеми и решения

Когато светодиодът мига в червено.

• Пребройте колко пъти мига (интервалът от време е три секунди).
  Рестартирайте телевизора, като го изключите от контакта за две минути, след което го включете отново.
  Ако проблемът продължи, изключете захранващия кабел и се свържете с вашия доставчик или сервисен център на Sony като посочите колко пъти мига светодиода.

Не се приема ефирна/кабелна услуга.

• Проверете връзката с ефирната антена/кабела и настройките на антенния усилвател.
• Изберете ефирна/кабелна услуга чрез натискане на DIGITAL/ANALOG на дистанционното. Ако услугата за радиопредаване не се показва, натиснете TV и след това натиснете DIGITAL/ANALOG.
• Наземният сигнал може да бъде потиснат, ако има силен сигнал, който се излъчва в близост.
• След преместване в нова къща или когато търсите нови услуги, опитайте търсене на услуга като изберете [Цифрови настройки].

Не се приемат сателитни услуги.

• Проверете сателитната кабелна връзка.
• Когато се появи съобщение [Няма сигнал. Отчетено е претоварване на LNB...], извадете захранващия кабел. След това се уверете, че сателитният кабел не е повреден, а линията на сателитния сигнал не е дала на късо в сателитния конектор.

Дистанционното управление не работи.

• Сменете батериите.

Бутонът EXT.BOX MENU на дистанционното управление не работи.

• Свържете и настройте IR Blaster (само модели с доставен IR Blaster) (стр. 12).
• Свържете устройство, съвместимо с HDMI CEC (с изключение на моделите с доставен IR Blaster), и превключете на този вход.

Забравена парола за родителско

заключване на излъчване.

- Въведете 9999 за ПИН кода и изберете [Смяна на ПИН кода].

Рамката на телевизора се затопля.

- Когато телевизорът се използва продължително време, рамката му се затопля. Може да усетите топлина, когато я докоснете с ръка.

Спецификации

Система

Система на панела

LCD (течнокристален дисплей) панел, LED подсветка

Телевизионна система

В зависимост от вашата държава/избор на зона/модел на телевизора

Покритие на каналите

В зависимост от вашата държава/избор на регион/модел на телевизора

Аналогова: UHF/VHF/кабел

Цифрова: UHF/VHF/кабел

Сателитна*: IF честота 950-2 150 MHz

Звуков изход

10 W + 10 W

Безжична технология

IEEE802.11ac/a/b/g/n протокол

(IEEE802.11ас може да не е налично в зависимост от страната/региона.)

Честотна(и) лента(и)

Безжичен LAN (IEEE 802.11ac/a/b/g/n)

Честотен обхват Изходяща мощност

2 400 - 2 483,5 MHz < 20,0 dBm

5 150 - 5 250 MHz < 23,0 dBm

5 250 - 5 350 MHz < 20,0 dBm

5 470 - 5 725 MHz < 20,0 dBm

5 725 - 5 850 MHz < 13,9 dBm

Bluetooth

Честотен обхват Изходяща мощност

2 400 - 2 483,5 MHz < 10,0 dBm

RMF-TX310E

Bluetooth

Честотен обхват Изходяща мощност

2 400 - 2 483,5 MHz < 10,0 dBm

Софтуерна версия

Телевизор: PKG._._._ EUA

Натиснете HELP на дистанционното управление, за да видите версията на софтуера.

Натиснете HOME, след което изберете

[Настройки] → [Гласово дистанционно управление] → [Софтуерна версия].

Нито една актуализация на софтуер/фърмуер за това оборудване/принадлежности/компоненти няма да засегне съответствието им с Директива 2014/53/EC в бъдеще.

* Не всички телевизори имат DVB-T2 или DVB-S/S2 технология или конектор за сателитна антена.

Входно/изходни жакове

Антенен/кабел

75 oma външен терминал за VHF/UHF

Сателитна антена

Разпределяне по 1 кабел EN50494.

→ / → AV IN

HDMI IN 1/2/3/4 (поддържа 4K резолюция, Съвместим с HDCP 2.2)

Видео:

4096 × 2160p (50, 60 Hz)^12, 4096 × 2160p

(24 Hz) ^1 , 3840 × 2160p (50, 60 Hz) ^2 ,

*1 Когато се подава 4096 × 2160р и [Широкоекранен режим] е настроен на [Нормален], резолюцията се показва като 3840 × 2160р. За показване на 4096 × 2160р сложете настройката [Широкоекранен режим] на [Пълен 1] или [Пълен 2].

*2 Само HDMI IN 2/3. За поддържане на 18 Gbps настройте [Формат на HDMI сигнала.] на [Подобрен формат].

*3 За повече информация вижте Помощното ръководство.

Аудио:

5,1 канален линеен PCM: 32/44,1/48/88,2/96/

176,4/192 kHz 16/20/24 бита, Dolby Digital,

Dolby Digital Plus и DTS

слушалки, аудио изход, субуфер

1, 2, 3 (HDD REC)\* 1

порт за USB устройство (3USB HDD устройство за функция REC)

USB порт 1 и 2 поддържат High Speed USB (USB2.0).

USB порт 3 поддържа Super Speed USB (USB 3.1 Gen 1).

CAM (модул за условен достъп) гнездо

LAN

10BASE-T/100BASE-TX конектор (в зависимост от условията на работа на мрежата, скоростта на пренос на данните може да се различава.

10BASE-T/100BASE-TX за този телевизор не гарантира скорост и качество на комуникацията.)

Конзола за закрепване към стена: SU-WL450

Работна температура

0^ C - 40^ C

Работна влажност

Относителна влажност 10 % – 80 % (без образуване на конденз)

Захранване, фиш на продукта и други

Изисквания за захранването

освен модел, който се доставя със захранващ адаптор

220 V - 240 V AC, 50 Hz

само модели с доставен захранващ адаптор

19,5 V DC със захранващ адаптор

Консумация на енергия

в [Стандартен] режим

KD-65XF75xx: 107 W

KD-55XF75xx: 115 W

KD-49XF75xx: 77 W

KD-43XF75xx: 66 W

в [Ярък] режим

KD-65XF7596: 178 W

KD-55XF7596: 191 W

KD-49XF7596: 120 W

KD-43XF7596: 107 W

Средно годишно потребление на енергия*2

KD-65XF75xx: 148 kWh

KD-55XF75xx: 160 kWh

KD-49XF75xx: 107 kWh

KD-43XF75xx: 92 kWh

0,50 W (25 W в режим на актуализация на софтуер/EPG)

Изходни номинални данни

USB 1/2

5 V = 500 mA (макс.)

USB 3

5 V = 900 mA (макс.)

*2 Консумация на енергия на година, базирано на консумацията на телевизор, който работи 4 часа на ден, 365 дни. Действителната консумация на енергия зависи от това как се използва телевизора.

*3 Указаната консумация на енергия в режим Готовност се достига след като телевизорът приключи необходимите вътрешни процеси.

*4 Консумацията на енергия в режим готовност ще се увеличи, когато вашият телевизор е свързан към мрежа.

Забележка

- Не изваждайте псевдо-картата от CAM (Conditional Access Module) слота на телевизора, освен за да поставите CAM (модул за условен достъп).

- Наличието на опционални аксесоари зависи от държавата/региона/модела на телевизора и наличността.

- Дизайнът и спецификациите подлежат на промяна без предупреждение.

- Цифрова телевизия (ефирно, сателитно и кабелно цифрово видео излъчване), интерактивни услуги и мрежови функции може да не са достъпни във всички страни или райони. Някои функции може да не са активни или може да не работят правилно с някои доставчици и в мрежови среди. Някои доставчици на телевизионни услуги може да начисляват такса за услугите си.

- Този телевизор поддържа цифрово предаване, използвайки MPEG-2, H.264 / MPEG-4 AVC и H.265 / HEVC кодеци, но не може да бъде гарантирана съвместимостта с всички сигнали на оператори/услуги, които може да се променят с течение на времето.

Информация за търговски марки

- Термините HDMI и Интерфейс за мултимедия с висока разделителна способност HDMI (HDMI - High-Definition Multimedia Interface), както и логото HDMI са запазени марки на HDMI Licensing Administrator, Inc. в Съединените щати и други държави.

- Произведено по лиценз на Dolby Laboratories. Dolby, Dolby Audio, и символът двойно "D" са търговски марки на Dolby Laboratories.

• "BRAVIA", BIRBRAMA Sync са търговски марки или регистрирани марки на Sony Corporation.
• Gracenote, логото и логотипът Gracenote, както и логото "Powered by Gracenote" са регистрирани търговски марки или търговски марки на Gracenote, Inc. в САЩ и/или други държави.
• Vewd® Core. Copyright 1995-2017 Vewd Software AS. All rights reserved.
• Google, Android TV, Google Play, Chromecast built-in, YouTube и други свързани марки и лога са запазени марки на Google LLC.
• Wi-Fi ^ , Wi-Fi Alliance ^ , Wi-Fi Direct ^ и Miracast ^ са регистрирани търговски марки на Wi-Fi Alliance.
• Wi-Fi Protected Setup™ е търговска марка на Wi-Fi Alliance.
• Логото Wi-Fi CERTIFIED™ e сертификационен знак на Wi-Fi Alliance.
• За DTS патенти, вижте http://patents.dts.com. Произведено по лиценз на DTS, Inc. DTS, символът, & DTS и символът заедно са регистрирани търговски марки, а DTS Digital Surround е търговска марка на DTS, Inc. © DTS, Inc. Всички права запазени.
• Знакът Bluetooth® и фирмените знаци са регистрирани търговски марки собственост на Bluetooth SIG, Inc. и използването на тези знаци от Sony Corporation е по лиценз. Други търговски марки и търговски имена са притежание на съответните им собственици.
• Netflix e регистрирана търговска марка на Netflix, Inc.
• DiSEqC™ е търговска марка на EUTELSAT. Този телевизор поддържа DiSEqC 1.0. Този телевизор не е предназначен за управление на антени с мотор.
• TUXERA е регистрирана търговска марка на Тухera Inc. в САЩ и други страни.
• Логото USB-IF SuperSpeed USB Trident e регистрирана търговска марка на USB Implementers Forum, Inc. SS
• Всички други търговски марки са притежание на съответните им собственици.

Περιεχόμενα

За полезна информация относно продуктите на Sony
