РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GST 18VLI S BOSCH

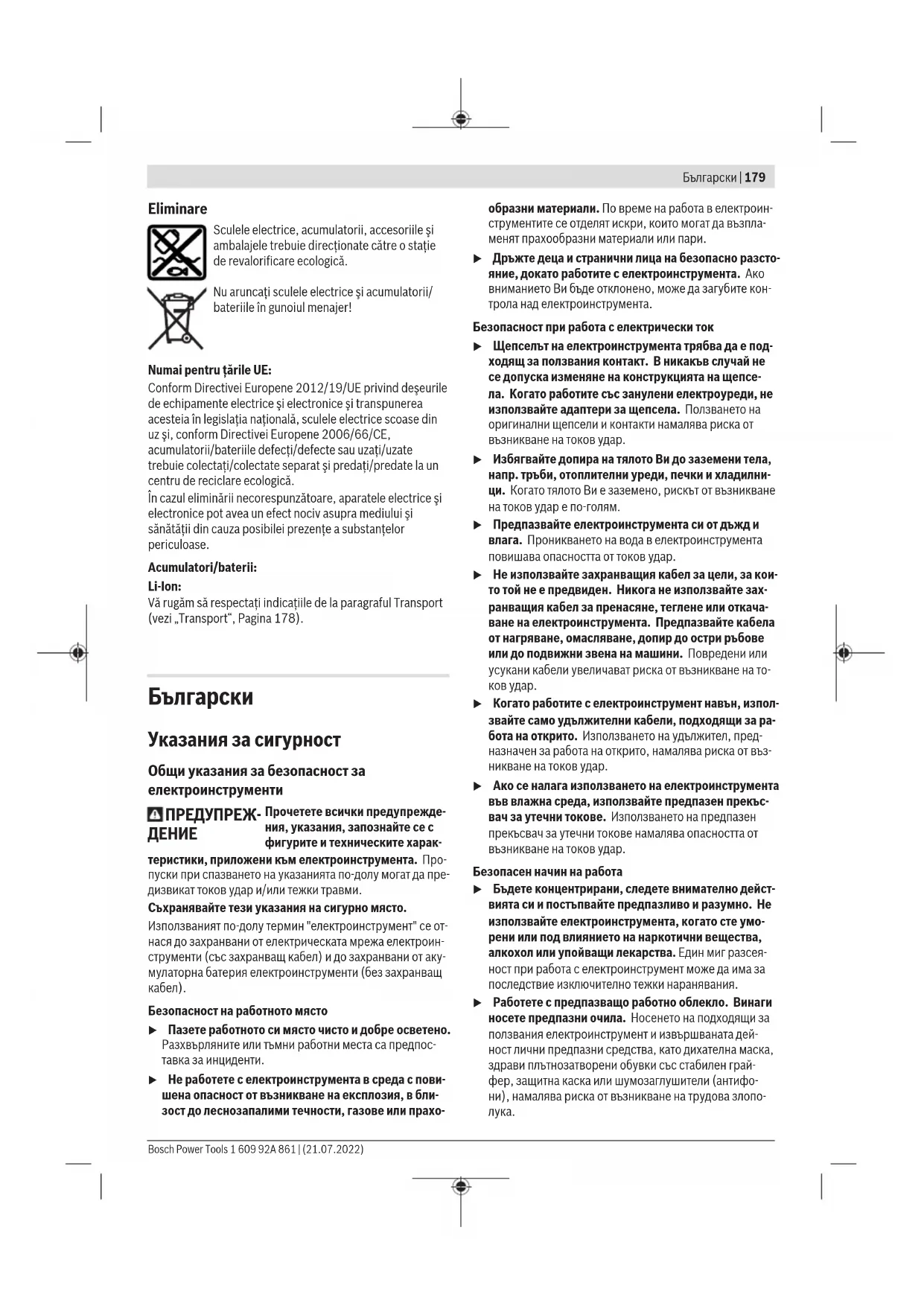

Указания за сигурност Общи указания за безопасност за електроинструменти

Прочетете всички предупрежде- ния, указания, запознайте се с фигурите и техническите харак- теристики, приложени към електроинструмента. Про- пуски при спазването на указанията по-долу могат да пре- дизвикат токов удар и/или тежки травми. Съхранявайте тези указания на сигурно място. Използваният по-долу термин "електроинструмент" се от- нася до захранвани от електрическата мрежа електроин- струменти (със захранващ кабел) и до захранвани от аку- мулаторна батерия електроинструменти (беззахранващ

Безопасност на работното място u Пазете работното си място чисто и добре осветено. Разхвърляните или тъмни работни места са предпос- тавка за инциденти. u Не работете с електроинструмента в среда с пови- шена опасност от възникване на експлозия, в бли- зост до леснозапалими течности, газове или прахо- образни материали. По време на работа в електроин- струментите се отделят искри, които могат да възпла- менят прахообразни материали или пари. u Дръжте деца и странични лица на безопасно разсто- яние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите кон- трола над електроинструмента. Безопасност при работа с електрически ток u Щепселът на електроинструмента трябва да е под- ходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсе- ла. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар. u Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, печки и хладилни- ци. Когато тялото Ви е заземено, рискът от възникване на токов удар е по‑голям. u Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар. u Не използвайте захранващия кабел за цели, за кои- то той не е предвиден. Никога не използвайте зах- ранващия кабел за пренасяне, теглене или откача- ване на електроинструмента. Предпазвайте кабела от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на то-

u Когато работите с електроинструмент навън, изпол- звайте само удължителни кабели, подходящи за ра- бота на открито. Използването на удължител, пред- назначен за работа на открито, намалява риска от въз- никване на токов удар. u Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъс- вач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар. Безопасен начин на работа u Бъдете концентрирани, следете внимателно дейст- вията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте умо- рени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсея- ност при работа с електроинструмент може да има за последствие изключително тежки наранявания. u Работете с предпазващо работно облекло. Винаги носете предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дей- ност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грай- фер, защитна каска или шумозаглушители (антифо- ни), намалява риска от възникване на трудова злопо-

Bosch Power Tools 1 609 92A 861 | (21.07.2022)180 | Български u Избягвайте опасността от включване на електроин- струмента по невнимание. Преди да включите щеп- села в контакта или да поставите батерията, както и при пренасяне на електроинструмента, се уверя- вайте, че пусковият прекъсвач е позиция "изключе- но". Носенето на електроинструменти с пръст върху пусковия прекъсвач или подаването на захранващо напрежение, докато пусковият прекъсвач е включен, увеличава опасността от трудови злополуки. u Преди да включите електроинструмента, се уверя- вайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инстру- мент, забравен на въртящо се звено, може да причини

u Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във все- ки момент поддържайте равновесие. Така ще може- те да контролирате електроинструмента по-добре и по- безопасно, ако възникне неочаквана ситуация. u Работете с подходящо облекло. Не работете с ши- роки дрехи или украшения. Дръжте косата и дрехи- те си на безопасно разстояние от движещи се зве- на. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена. u Ако е възможно използването на външна аспираци- онна система, се уверявайте, че тя е включена и функционира изправно. Използването на аспираци- онна система намалява рисковете, дължащи се на от- делящи се при работа прахове. u Доброто познаване на електроинструмента вследс- твие на честа работа с него не е повод за намалява- не на вниманието и пренебрегване на мерките за безопасност. Едно невнимателно действие може да предизвика тежки наранявания само за части от секун-

Грижливо отношение към електроинструментите u Не претоварвайте електроинструмента. Използ- вайте електроинструментите само съобразно тях- ното предназначение. Ще работите по‑добре и по‑безопасно, когато използвате подходящия електро- инструмент в зададения от производителя диапазон на натоварване. u Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ре-

u Преди да извършвате каквито и да е дейности по електроинструмента, напр. настройване, смяна на работен инструмент, както и когато го прибирате, изключвайте щепсела от контакта, респ. изваждай- те батерията, ако е възможно. Тази мярка премахва опасността от задействане на електроинструмента по невнимание. u Съхранявайте електроинструментите на места, къ- дето не могат да бъдат достигнати от деца. Не до- пускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са проче- ли тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат из- ключително опасни. u Поддържайте добре електроинструментите си и ак- сесоарите им. Проверявайте дали подвижните зве- на функционират безукорно, дали не заклинват, да- ли има счупени или повредени детайли, които нару- шават или изменят функциите на електроинстру- мента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремон- тирани. Много от трудовите злополуки се дължат на недобре поддържани електроинструменти и уреди. u Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инст- рументи с остри ръбове оказват по‑малко съпротивле- ние и се водят по‑леко. u Използвайте електроинструментите, допълнител- ните приспособления, работните инструменти и т. н., съобразно инструкциите на производителя. При това се съобразявайте и с конкретните работни ус- ловия и операции, които трябва да изпълните. Из- ползването на електроинструменти за различни от предвидените от производителя приложения повиша- ва опасността от възникване на трудови злополуки. u Поддържайте дръжките и ръкохватките сухи, чисти и неомаслени. Хлъзгавите дръжки и ръкохватки не позволяват безопасната работа и доброто контролира- не на електроинструмента при възникване на неочак- вана ситуация. Грижливо отношение към акумулаторни електроинструменти u За зареждането на акумулаторните батерии изпол- звайте само зарядните устройства, препоръчвани от производителя. Когато използвате зарядни уст- ройства за зареждане на неподходящи акумулаторни батерии, съществува опасност от възникване на по-

u За захранване на електроинструментите използ- вайте само предвидените за съответния модел аку- мулаторни батерии. Използването на различни аку- мулаторни батерии може да предизвика трудова зло- полука и/или пожар. u Предпазвайте неизползваните акумулаторни бате- рии от контакт с големи или малки метални предме- ти, напр. кламери, монети, ключове, пирони, винто- ве и др.п., тъй като те могат да предизвикат късо съ- единение. Последствията от късото съединение могат да бъдат изгаряния или пожар. u При неправилно използване от акумулаторна бате- рия от нея може да изтече електролит. Избягвайте контакта с него. Ако въпреки това на кожата Ви по- падне електролит, изплакнете мястото обилно с во- да. Ако електролит попадне в очите Ви, след неза- бавно обилно изплакване потърсете помощ от ле- 1 609 92A 861 | (21.07.2022) Bosch Power ToolsБългарски | 181 кар. Електролитът може да предизвика изгаряния на

u Не използвайте акумулаторна батерия или електро- инструмент, които са повредени или с изменена конструкция. Повредени или изменени акумулаторни батерии могат да се възпламенят, експлодират или да предизвикат наранявания. u Не излагайте акумулаторната батерия на високи температури или огън. Излагането на огън или темпе- ратури над 130 °C могат да предизвикат експлозии. u Спазвайте всички указания за зареждане на акуму- латорната батерия; не я зареждайте, ако темпера- турата й е извън диапазона, посочен в инструкции- те. Неправилното зареждане или зареждането при температури извън допустимия диапазон могат да ув- редят батерията и увеличават опасността от пожар.

u Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специалис- ти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на бе- зопасността на електроинструмента. u Никога не ремонтирайте повредени акумулаторни батерии. Ремонтът на акумулаторни батерии трябва да се извършва само от производителя или от оторизи- ран сервиз. Указания за безопасна работа с прободни

u Когато изпълнявате операция, при която съществу- ва опасност работният инструмент може да засегне скрити под повърхността проводници под напреже- ние, допирайте електроинструмента само до елект- ролизираните повърхности на ръкохватките. При контакт на режещия аксесоар с проводник под напре- жение е възможно напрежението да се предаде по ме- талните детайли на електроинструмента и това да пре- дизвика токов удар. u Използвайте скоби или други подходящи средства за захващане и укрепване на обработвания детайл. Държането на обработвания детайл на ръка или при- тискането му до тялото може да предизвика загуба на

u Дръжте ръцете си на разстояние от зоната на ряза- не. Не пипайте под обработвания детайл. Съществу- ва опасност да се нараните, ако допрете режещия

u Допирайте електроинструмента до обработвания детайл, след като предварително сте го включили. В противен случай съществува опасност от възникване на откат, ако режещият лист се заклини в обработва- ния детайл. u По време на рязане внимавайте основната плоча да лежи стабилно. Ако режещият лист се заклини, това може да предизвика откат или счупване на режещия

u След приключване на работа първо изключвайте електроинструмента и изваждайте режещия лист от междината едва след окончателното му спиране. Така избягвате опасността от възникване на откат и мо- жете безопасно да оставите електроинструмента на работната повърхност. u Преди да оставите електроинструмента, изчаквай- те въртенето да спре напълно. Впротивен случай из- ползваният работен инструмент може да допре друг предмет и да предизвика неконтролирано премества- не на електроинструмента. u Използвайте само ножове в безукорно състояние. Огънати или затъпени ножове могат да се счупят, да повредят среза или да предизвикат заклинване. u След изключване на електроинструмента не спи- райте режещия лист принудително, като го притис- кате от двете страни. Режещият лист може да бъде повреден, да се счупи или да предизвика обратен от-

u Използвайте подходящи прибори, за да откриете евентуално скрити под повърхността тръбопрово- ди, или се обърнете към съответното местно снаб- дително дружество. Влизането в съприкосновение с проводници под напрежение може да предизвика по- жар и токов удар. Увреждането на газопровод може да доведе до експлозия. Увреждането на водопровод предизвиква значителни материални щети. u При повреждане и неправилна експлоатация от акумулаторната батерия могат да се отделят пари. Акумулаторната батерия може да се запали или да експлодира. Погрижете се за добро проветряване и при оплаквания се обърнете към лекар. Парите могат да раздразнят дихателните пътища. u Не отваряйте акумулаторната батерия. Съществува опасност от възникване на късо съединение. u Акумулаторната батерия може да бъде повредена от остри предмети, напр. пирони или отвертки, или от силни удари. Може да бъде предизвикано вътреш- но късо съединение и акумулаторната батерия може да се запали, да запуши, да експлодира или да се прег-

u Използвайте акумулаторната батерия само в про- дукти на производителя. Само така тя е предпазена от опасно за нея претоварване. Предпазвайте акумулаторната батерия от високи температури, напр. вследствие на продължително излагане на директна слънчева светлина, огън, мръсотия, вода и овлажняване. Има опасност от експлозия и късо съединение. Описание на продукта и дейността Прочетете внимателно всички указания и инструкции за безопасност. Пропуски при спазването на инструкциите за безо- пасност и указанията за работа могат да Bosch Power Tools 1 609 92A 861 | (21.07.2022)182 | Български имат за последствие токов удар, пожар и/ или тежки травми. Моля, имайте предвид изображенията в предната част на ръководството за работа. Предназначение на електроинструмента

Електроинструментът е предназначен за разрязване и из- рязване по вътрешен контур в дървесни материали, плас- тмаси, метали, керамични плочи и гума при използване на стабилна основа. Той е подходящ за рязане по права линия и по дъга. При това трябва да бъдат спазвани и ука- занията за ползване на режещия лист.

Електроинструментът е предназначен за разрязване и из- рязване по вътрешен контур в дървесни материали, плас- тмаси, метали, керамични плочи и гума при използване на стабилна основа. Той е подходящ за изпълняване на праволинейни срезове и рязане по дъга с наклон до 45°. При това трябва да бъдат спазвани и указанията за полз- ване на режещия лист. Изобразени елементи Номерирането на елементите на електроинструмента се отнася до изображенията на страниците с фигурите. (1) Блокировка на пусковия прекъсвач (GST18V‑LIB) (2) Пусков прекъсвач (3) Акумулаторна батерия

(4) Бутон за отключване на акумулаторната батерия

(5) Шестостенен ключ (GST18V‑LIB) (6) Пластмасова плъзгаща плоча (7) Основна плоча (8) Лост за регулиране на колебателните движения (9) Водеща ролка (10)

(11) Лост на механизма SDS за освобождаване на ре-

(12) Работна лампа (13) Предпазен екран (14) Ръкохватка (изолирана повърхност за захващане) (15) Бутон работна светлина (GST18V‑LIS) (16) Потенциометър за предварителен избор на често- та на възвратно-постъпателните движения (GST18V‑LIS) (17) Поставка на режещия лист (18) Стоманена плъзгаща поставка

(19) Предпазна пластина (20) Щуцер за прахоулавяне

(21) Изсмукващ маркуч

(22) Винт основна плоча (GST18V‑LIB) (23) Скала за измерване на ъгъла на скосяване (GST18V‑LIB)

Изобразените на фигурите и описаните допълнителни приспособления не са включени в стандартната окомп- лектовка на уреда. Изчерпателен списък на допълнител- ните приспособления можете да намерите съответно в каталога ни за допълнителни приспособления. Технически данни Акумулаторен прободен трион GST18 V-LI S GST18 V-LI B Каталожен номер 3601EA51.. 3601EA61.. Номинално напрежение V= 18 18 Честота на възвратно-постъпателните движения на празен ходn

550–2700 0–2700 Ход mm 23 23 макс. дълбочина на рязане – в дърво mm 120 120 – в алуминий mm 20 20 – в стомана (нелегирана) mm 8 8 Наклон на скосяване (наляво/надясно), макс. ° – 45 Маса съгласно EPTA‑Procedure01:2014 kg 2,1–3,2

Препоръчителна температура на околната среда при зареждане °C 0…+35 0…+35 Разрешена температура на околната среда при работа

°C –20…+50 –20…+50 Препоръчителни акумулаторни батерии GBA 18V… ProCORE18V… GBA 18V… ProCORE18V… 1 609 92A 861 | (21.07.2022) Bosch Power ToolsБългарски | 183 Акумулаторен прободен трион GST18 V-LI S GST18 V-LI B Препоръчителни зарядни устройства GAL 18… GAX 18… GAL 36… GAL 18… GAX 18… GAL 36… A) в зависимост от използваната акумулаторна батерия B) ограничена мощност при температури <0 °C Техническите параметри са определени с акумулаторната батерия, включена в окомплектовката. Информация за излъчван шум и вибрации

GST18V‑LIS GST18V‑LIB

Стойностите на емисии на шум са установени съгласноEN62841‑2‑11. РавнищетоА на генерирания от електроинструмента шум обикновено е: Равнище на звуковото налягане dB(A)

Работете с шумозаглушители! Пълната стойност на вибрациите a

(векторната сума по трите направления) и неопределеносттаK са определени съгласноEN62841‑2‑11: Рязане на шперплат с режещ листT144D:

1,5 1,5 Посочените в това ръководство за експлоатация ниво на вибрациите и стойност на емисия на шум са измерени съгласно процедура, определена и може да служи за сравняване с други електроинструменти. Те са подходя- щи също така за предварителна оценка на емисиите на вибрации и шум. Посочените ниво на вибрациите и стойност на емисии на шум са представителни за основните приложения на електроинструмента. Ако обаче електроинструментът бъ- де използван за други дейности, с различни работни инс- трументи или без необходимото техническо обслужване, нивото на вибрациите и стойността на емисии на шум мо- же да се различават. Това би могло значително да увели- чи вибрациите и шума през периода на ползване на елек- троинструмента. За по-точното оценяване на вибрациите и шума трябва да се отчитат и периодите, в които електроинструментът е изключен или работи на празен ход. Това би могло значи- телно да намали емисиите на вибрации и шум през пери- ода на ползване на електроинструмента. Предписвайте допълнителни мерки за предпазване на работещия с електроинструмента от въздействието на вибрациите, например: техническо обслужване на елект- роинструмента и работните инструменти, поддържане на ръцете топли, целесъобразна организация на работните

u Преди да извършвате каквито и да е дейности по електроинструмента (напр. техническо обслужва- не, смяна на работния инструмент и т. н.), когато го транспортирате или съхранявате, демонтирайте акумулаторната батерия. Съществува опасност от на- раняване при задействане на пусковия прекъсвач по невнимание. Зареждане на акумулаторната батерия u Използвайте само посочените в раздела Техничес- ки данни зарядни устройства. Само тези зарядни уст- ройства са подходящи за използваната във Вашия електроинструмент литиево-йонна акумулаторна бате-

Указание: Акумулаторната батерия се доставя частично заредена. За да достигнете пълния капацитет на акумула- торната батерия, преди първото й използване я заредете докрай в зарядното устройство. Литево-йонната акумулаторна батерия може да бъде за- реждана по всяко време, без това да съкращава дългот- райността й. Прекъсване на зареждането също не й вре-

Литиево-йонната акумулаторна батерия е защитена сре- щу дълбоко разреждане чрез електронната система "Electronic Cell Protection (ECP)". При разреждане на аку- мулаторната батерия електроинструментът се изключва Bosch Power Tools 1 609 92A 861 | (21.07.2022)184 | Български от предпазен прекъсвач: Pаботният инструмент спира да

u След автоматичното изключване на електроинстру- мента не продължавайте да натискате пусковия прекъсвач. Акумулаторната батерия може да бъде

Акумулаторната батерия(3) е с две степени на освобож- даване, с което се предотвратява изпадането й при натис- кане по невнимание на деблокиращия бутон(4). Когато акумулаторната батерия е поставена в електроинстру- мента, се придържа в нужната позиция от пружина. За изваждане на акумулаторната батерия (3) натиснете бутона за освобождаване (4) и издърпайте акумулаторна- та батерия странично от електроинструмента. При това не прилагайте сила. Индикатор за акумулаторната батерия Зелените светодиоди на индикатора за акумулаторната батерия показват степента на зареденост на акумулатор- ната батерия. Поради съображения за сигурност провер- ката на степента на зареденост е възможна само когато електроинструментът е в покой. За да видите степента на зареденост на батерията, натис- нете бутона за индикация или . Това е възможно съ- що и при извадена акумулаторна батерия. Ако след натискане на бутона за индикация не свети нито един светодиод, акумулаторната батерия е повредена и трябва да бъде заменена. Акумулаторна батерия модел GBA 18V... Светодиоди Капацитет Непрекъснато светене 3× зелено 60−100% Непрекъснато светене 2× зелено 30−60% Непрекъснато светене 1× зелено 5−30% Мигаща светлина 1× зелено 0−5% Акумулаторна батерия модел ProCORE18V... Светодиоди Капацитет Непрекъснато светене 5× зелено 80−100 % Непрекъснато светене 4× зелено 60−80 % Непрекъснато светене 3× зелено 40−60 % Непрекъснато светене 2× зелено 20−40 % Непрекъснато светене 1× зелено 5−20 % Мигаща светлина 1× зелено 0−5 % Поставяне/смяна на режещ лист u При монтирането или смяната на инструмента рабо- тете с предпазни ръкавици. Работните инструменти имат остри ръбове и при продължителна работа могат да се нагорещят. Избор на режещия лист Списък на препоръчваните режещи листове можете да намерите в края на това ръководство за експлоатация. Използвайте само режещи листове с опашка с една гър- бица (Т‑опашка). Режещият лист не трябва да е по-дълъг от необходимото за изпълняване на среза. При рязане по дъга с малък радиус използвайте тесни но-

Поставете режещия лист (вж. фиг.A) u Преди поставяне почистете опашката на режещия лист. Замърсена опашка не може да бъде захваната

Вкарайте режещия лист (10), до упор в задвижващата щанга така, че зъбите да са обърнати в посоката на рязане (17). Лостът на механизма SDS (11) отскача автоматично назад и режещият лист се застопорява. Не натискайте лоста (11) с ръка назад, така можете да повредите елект- роинструмента. При поставяне на режещия лист внимавайте задният му ръб да попадне в жлеба на водещата ролка (9). u Проверете дали режещият лист е захванат здраво. Неправилно захванат режещ лист може да изхвръкне по време на работа и да Ви нарани. Изхвърлете режещия лист (вж. фиг.B) u Когато изхвърляте режещия лист, дръжте електро- инструмента така, че режещият лист да не нарани намиращи се наблизо лица или животни. Завъртете лоста SDS (11) до упор напред в посока на предпазителя (13). Режещият лист се освобождава и се изхвърля от гнездото. Плъзгащ накрайник (вж.фиг.C) Пластмасовата плъзгаща плоча(6) на основната плоча(7) избягва надраскване на чувствителни повърх- ности. При обработка на метал използвайте стоманения плъзгащ накрайник(18). За да поставите стоманения плъзгащ накрайник(18) го вкарайте отпред върху основната плоча(7). Пластмасовата плъзгаща плоча(6) трябва да се сменя, ако се износи. Предпазна пластина (вж. фиг.D) Предпазната пластина (19) (не е включена в окомплек- товката) може да предотврати откъртване на ръбчето на детайла при рязане в дървесни материали. Предпазната пластина може да се използва само с определени ножове и само при ъгъл на наклона 0°. При използване на пред- пазната пластина не се допуска изместване на основната плоча (7) назад за рязане в близост до ръб. 1 609 92A 861 | (21.07.2022) Bosch Power ToolsБългарски | 185 Вкарайте предпазната пластина(19) отпред в основната плоча(7). Система за прахоулавяне Прахове, отделящи се при обработването на материали като съдържащи олово бои, някои видове дървесина, ми- нерали и метали могат да бъдат опасни за здравето. Кон- тактът до кожата или вдишването на такива прахове могат да предизвикат алергични реакции и/или заболявания на дихателните пътища на работещия с електроинструмента или намиращи се наблизо лица. Определени прахове, напр. отделящите се при обработ- ване на бук и дъб, се считат за канцерогенни, особено в комбинация с химикали за третиране на дървесина (хро- мат, консерванти и др.). Допуска се обработването на съ- държащи азбест материали само от съответно обучени квалифицирани лица. – По възможност използвайте подходяща за обработва- ния материал система за прахоулавяне. – Осигурявайте добро проветряване на работното мяс-

– Препоръчва се използването на дихателна маска с филтър от клас P2. Спазвайте валидните във Вашата страна законови разпо- редби, валидни при обработване на съответните материа-

u Избягвайте натрупване на прах на работното място. Прахът може лесно да се самовъзпламени. Свързване на прахоулавяне (вж.фиг.E–F) Поставете щуцера за прахоуловителна система(20) в от- вора на основната плоча(7). Вкарайте шланг (21) (не е включен в окомплектовката) на щуцера (20). Свържете шланга (21) към прахосмукач- ка (принадлежност). Преглед на начина на включване към различни прахосму- качки ще намерите в края на това ръководство за експло-

За постигане на оптимална степен на прахоулавяне по възможност поставяйте предпазната пластина срещу от- къртване (19). Използваната прахосмукачка трябва да е пригодна за ра- бота с обработвания материал. Ако при работа се отделя особено вреден за здравето прах или канцерогенен прах, използвайте специализира- на прахосмукачка. Работа с електроинструмента Работни режими u Преди да извършвате каквито и да е дейности по електроинструмента (напр. техническо обслужва- не, смяна на работния инструмент и т. н.), когато го транспортирате или съхранявате, демонтирайте акумулаторната батерия. Съществува опасност от на- раняване при задействане на пусковия прекъсвач по невнимание. Регулиране на колебателните движения Регулируемите на четири степени колебателни движения позволяват оптимално настройване на скоростта и произ- водителността на рязане спрямо обработвания материал. С лоста (8) можете да превключвате степените на колеба- телните движения също и по време на работа. колебателните движения изключени малки колебателни движения средни колебателни движения големи колебателни движения Оптималната степен на колебателните движения се опре- деля най‑добре чрез изпробване на практика. При това са валидни следните принципи: – Изберете по‑малка степен на колебателните движе- ния, респ. ги изключете напълно, когато ръба на среза трябва да е по-гладък и по‑чист. – Изключвайте колебателните движения при разрязване на тънкостенни детайли (напр. ламарина). – При разрязване на твърди материали (напр. стомана) работете с малки колебателни движения. – При меки материали и при разрязване на дърво по направление на влакната работете с максимални коле- бателни движения. Настройка на ъгъл на наклон (вж.фиг.G) (GST18V‑LIB) За изработване на срезове под наклон основната плоча (7) може да бъде наклонена надясно или наляво до 45°. При рязане под наклон щуцерът за прахоулавяне(20) и предпазната пластина(19) не могат да бъдат монтирани. – Демонтирайте щуцера за прахоулавяне(20) и предпз- нта пластина(19). – Развийте винта(22) с шестостенния ключ(5) и измес- тете основната плоча(7) до упор по посока на акуму- латорната батерия(3). – За настройване на точни ъгли на наклона основната плоча може да бъде фиксирана надясно и наляво при 0° и 45°. Наклонете основната плоча (7), като отчитате по скалата (23) до желаната позиция. Наклони под други ъгли могат да бъдат настроени с помощта на ъг-

– След това изместете основната плоча (7) до упор по посока на режещия лист (10). – Затегнете винта (22) отново. Преместване на основната плоча (вж.фиг.G) (GST18V‑LIB) При рязане в близост до ръба основната плоча (7) може да бъде изместена назад. Развийте винта на основната плоча(22) с шестостенния ключ(5) и изместете основната плоча(7) до упор по по- сока на акумулаторната батерия(3). Затегнете винта (22) отново. Bosch Power Tools 1 609 92A 861 | (21.07.2022)186 | Български Рязане с изместена основна плоча (7) е възможно само под ъгъл 0°. Не се допуска използването на предпазната пластина срещу откъртване на ръбчетата (19). Пускане в експлоатация Поставяне на акумулаторната батерия Указание: Използването на акумулаторни батерии, които не са предназначени за Вашия електроинструмент, може да предизвика неправилното му функциониране или да го повреди. Вкарайте заредената акумулаторна батерия(3) отдолу в крака на електроинструмента. Притиснете акумулаторна- та батерия до упор в крака, докато бъде захваната сигур-

Включване на светодиодната работна светлина (GST18V‑LIS) За включване, респ. изключване на работната светлина(12) натиснете бутона за работната светлина(15). u Не гледайте непосредствено в работната лампа, можете да се заслепите. Включване/изключване (GST18V‑LIS) u Уверете се, че можете да задействате пусковия прекъсвач без пускане на дръжката. За включване на електроинструмента преместете пуско- вия прекъсвач(2) напред, така че да се види символа "I". За изключване на електроинструмента преместете пус- ковия прекъсвач(2) назад, така че да се види символа "0". Включване/изключване (GST18V‑LIB) За включване на електроинструмента натиснете първо до символа върху блокажа на включването(1) и го де- активирайте. След това натиснете и задръжте пусковия прекъсвач (2). Работната светлина свети при частично или напълно на- тиснат пусков прекъсвач (2) и при неблагоприятни свет- линни условия подобрява видимостта в зоната на работа. u Не гледайте непосредствено в работната лампа, можете да се заслепите. За изключване на електроинструмента отпуснете пуско- вия прекъсвач (2). Активирайте блокажа на включването(1) като натиснете до символа блокажа на включването. Указание: Поради съображения за сигурност пусковият прекъсвач (2) не може да бъде застопорен във включено положение и по време на работа трябва да бъде държан

Предварителен избор на брой ходове (GST18V‑LIS) С потенциометъра (16) можете предварително да устано- вите възвратно-постъпателните движения или да ги изме- ните по време на работа. Необходимата честота на възвратно-постъпателните дви- жения зависи от конкретните условия и се определя най‑добре чрез изпробване. Препоръчва се ограничаване на честотата при започване на среза и при разрязване на пластмаси и алуминиеви

При продължителна работа с малка честота на възвратно- постъпателните движения електроинструментът може да се нагрее силно. Извадете режещия лист и охладете елек- троинструмента, като го оставите да работи прибл. 3ми- нути с максимална честота. Управление на броя ходове (GST18V‑LIB) Можете да регулирате безстепенно броя на ходовете на включения електроинструмент посредством силата на притискане на пусковия прекъсвач (2). При леко натискане на пусковия прекъсвач (2) честотата е ниска. С увеличаване на натиска нараства и честотата на възвратно-постъпателните движения. Необходимата честота на възвратно-постъпателните дви- жения зависи от конкретните условия и се определя най‑добре чрез изпробване. Препоръчва се ограничаване на честотата при започване на среза и при разрязване на пластмаси и алуминиеви

При продължителна работа с малка честота на възвратно- постъпателните движения електроинструментът може да се нагрее силно. Извадете режещия лист и охладете елек- троинструмента, като го оставите да работи прибл. 3ми- нути с максимална честота. Температурна защита срещу претоварване При ползване съобразно предназначението и инструкци- ите в това ръководство електроинструментът не може да бъде претоварен. При твърде силно натоварване или над- хвърляне на допустимата работна температура на акуму- латорната батерия скоростта на въртене се ограничава и електроинструментът се изключва. След ограничаване на скоростта на въртене електроинструментът започва да работи с пълна скорост на въртене едва след като акуму- латорната батерия достигне допустимата работна темпе- ратура или бъде намалено натоварването. При автома- тично изключване изключете пусковия прекъсвач, изча- кайте акумулаторната батерия да се охлади и след това отново включете електроинструмента. Указания за работа u Преди да извършвате каквито и да е дейности по електроинструмента (напр. техническо обслужва- не, смяна на работния инструмент и т. н.), когато го транспортирате или съхранявате, демонтирайте акумулаторната батерия. Съществува опасност от на- раняване при задействане на пусковия прекъсвач по невнимание. u Ако ножът се заклини, незабавно изключете елект- роинструмента. u При работа с малки или тънкостенни детайли вина- ги използвайте стабилна основа. 1 609 92A 861 | (21.07.2022) Bosch Power ToolsБългарски | 187 Преди разрязване на дърво, шперплат, строителни мате- риали и др.п. предварително проверявайте за наличието на метални предмети, като пирони и винтове, и при необ- ходимост ги отстранявайте. Потъващи триони (вж. фиг.H) u Допуска се пробиването с режещия лист само на меки материали, като дървесина, гипскартон или

При разрязване с пробиване използвайте само къси ре- жещи листове. Разрязването с пробиване е възможно са- мо при ъгъл на скосяване 0°. Поставете електроинструмента на детайла с предния ръб на основната плоча (7), без режещият лист (10) да го до- пира и след това го включете. Ако електроинструментът е с възможност за регулиране, установете максимална чес- тота на възвратно-постъпателните движения. Притиснете здраво електроинструмента към детайла и бавно врежете режещия лист. Когато основната плоча (7) допре до детайла с цялата си повърхност, продължете разрязването по желаната ли-

Охлаждащо-смазваща течност За да предотвратите прегряване при разрязване на мета- ли, трябва да нанесете охлаждащо-смазваща течност по продължение на линията на рязане. Указания за оптимална работа с акумулаторната

Предпазвайте акумулаторната батерия от влага и вода. Съхранявайте акумулаторната батерия само в темпера- турния диапазон от –20 °C до 50 °C. Напр. не оставяйте акумулаторната батерия през лятото в автомобил на

Периодично почиствайте вентилационните отвори на аку- мулаторната батерия с мека чиста и суха четка. Съществено съкратено време за работа след зареждане показва, че акумулаторната батерия е изхабена и трябва да бъде заменена. Спазвайте указанията за бракуване. Поддържане и сервиз Поддържане и почистване u Преди да извършвате каквито и да е дейности по електроинструмента (напр. техническо обслужва- не, смяна на работния инструмент и т. н.), когато го транспортирате или съхранявате, демонтирайте акумулаторната батерия. Съществува опасност от на- раняване при задействане на пусковия прекъсвач по невнимание. u За да работите качествено и безопасно, поддър- жайте електроинструмента и вентилационните му отвори чисти. Редовно почиствайте гнездото за захващане на режещи- те листове. За целта извадете режещия лист от електро- инструмента и стръскайте електроинструмента чрез леко почукване върху твърда повърхност. Силното замърсяване на електроинструмента може да доведе до нарушения на функционирането му. Затова не разрязвайте отдолу или в таванна позиция материали, ко- ито отделят голямо количество стружки. Ако изхода за прах е блокиран, изключете електроинст- румента, извадете прахоизсмукването и отстранете праха и стружките. Периодично смазвайте водещата ролка (9) с една капка машинно масло. Редовно проверявайте водещата ролка(9). Ако е износе- на, тя трябва да бъде заменена в оторизиран сервиз за електроинструменти на Bosch. Клиентска служба и консултация относно

Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относ- но резервни части. Покомпонентни чертежи и информа- ция за резервните части ще откриете и на: www.bosch-pt.com Екипът по консултация относно употребата на Bosch ще Ви помогне с удоволствие при въпроси за нашите про- дукти и техните аксесоари. Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изпи- сан на табелката на уреда.

Robert Bosch SRL Service scule electrice Strada Horia Măcelariu Nr. 30–34, sector 1 013937 Bucureşti, România Тел.: +359(0)700 13 667 (Български) Факс: +40 212 331 313 Email: BoschServiceCenterBG@ro.bosch.com www.bosch-pt.com/bg/bg/ Други сервизни адреси ще откриете на: www.bosch-pt.com/serviceaddresses Транспортиране Препоръчителните литиево-йонни акумулаторни батерии трябва да изпълняват изисквания за транспортиране на опасни товари. Акумулаторните батерии могат да бъдат транспортирани от потребителя на публични места без допълнителни разрешителни. При транспортиране от трети страни (напр. при въздушен транспорт или ползване на куриерски услуги) има специ- ални изисквания към опаковането и обозначаването им. За целта при подготовката на пакетирането се консулти- райте с експерт в съответната област. Изпращайте акумулаторни батерии само ако корпусът им не е повреден. Изолирайте открити контактни клеми с ле- пящи ленти и опаковайте акумулаторните батерии така, че да не могат да се изместват в опаковката си. Моля, Bosch Power Tools 1 609 92A 861 | (21.07.2022)188 | Македонски спазвайте също и допълнителни национални предписа-

Електроинструментите, акумулаторните ба- терии и допълнителните приспособления трябва да бъдат предавани за оползотворя- ване на съдържащите се в тях суровини. Не изхвърляйте електроинструменти и аку- мулаторни или обикновени батерии при би- товите отпадъци! Само за страни отЕС: Съгласно европейска директива 2012/19/EС за старите електрически и електронни уреди и нейното транспорти- ране в националното право електроинструменти, които не могат да се ползват повече, а съгласно европейска ди- ректива 2006/66/EО повредени или изхабени обикнове- ни или акумулаторни батерии, трябва да се събират и предават за оползотворяване на съдържащите се в тях су-

При неправилно изхвърляне старите електрически и електронни уреди поради възможното наличие на опасни вещества могат да окажат вредни влияния върху околна- та среда и човешкото здраве. Акумулаторни или обикновени батерии: Литиево-йонни: Моля, спазвайте указанията в раздела Транспортиране (вж. „Транспортиране“, Страница187).

ЕС декларация за съответствие С пълна отговорност ние декларираме, че посочените продукти отговарят на всички валидни изисквания на директивите и разпоредбите по-долу и съответства на следните стандарти. Техническа документация при: * Акумулаторен прободен трион Каталожен номер
