РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ EHF6241FOK - EHF6241XOK ELECTROLUX

SHQIP dhe elektronike. Mos hidhni pajisjet e shënuara me simbolin e mbeturinave shtëpiake. Ktheni produktin në pikën lokale të riciklimit ose kontaktoni me zyrën komunale. НИЕ МИСЛИМ ЗА ВАС Благодарим Ви, че закупихте уред от Electrolux. Избрахте продукт, който носи със себе си десетилетия професионален опит и нововъведения. Оригинален и стилен, той е създаден с мисъл за Вас. Така че, когато и да го използвате, можете да сте сигурни, че ще получите невероятни резултати по всяко време. Добре дошли в Electrolux. Посетете нашия уебсайт, за да: Вижте полезни съвети за употреба, брошури, отстраняване на неизправности, информация за сервиз и ремонт: www.electrolux.com/support Регистрирайте продукта си за по-добро обслужване: www.registerelectrolux.com Купете аксесоари, консумативи и оригинални резервни части за Вашия уред: www.electrolux.com/shop ГРИЖИ И ОБСЛУЖВАНЕ НА КЛИЕНТИТЕ Винаги използвайте оригинални резервни части. Когато се свързвате с нашия оторизиран отдел „Обслужване“, трябва да имате под ръка следната информация: Модел, PNC (номер на продукт), сериен номер. Информацията може да се намери на табелата с номинални стойности. Предупреждение/Внимание – важна информация за безопасност Обща информация и съвети Информация за опазване на околната среда Запазваме си правото на изменения.

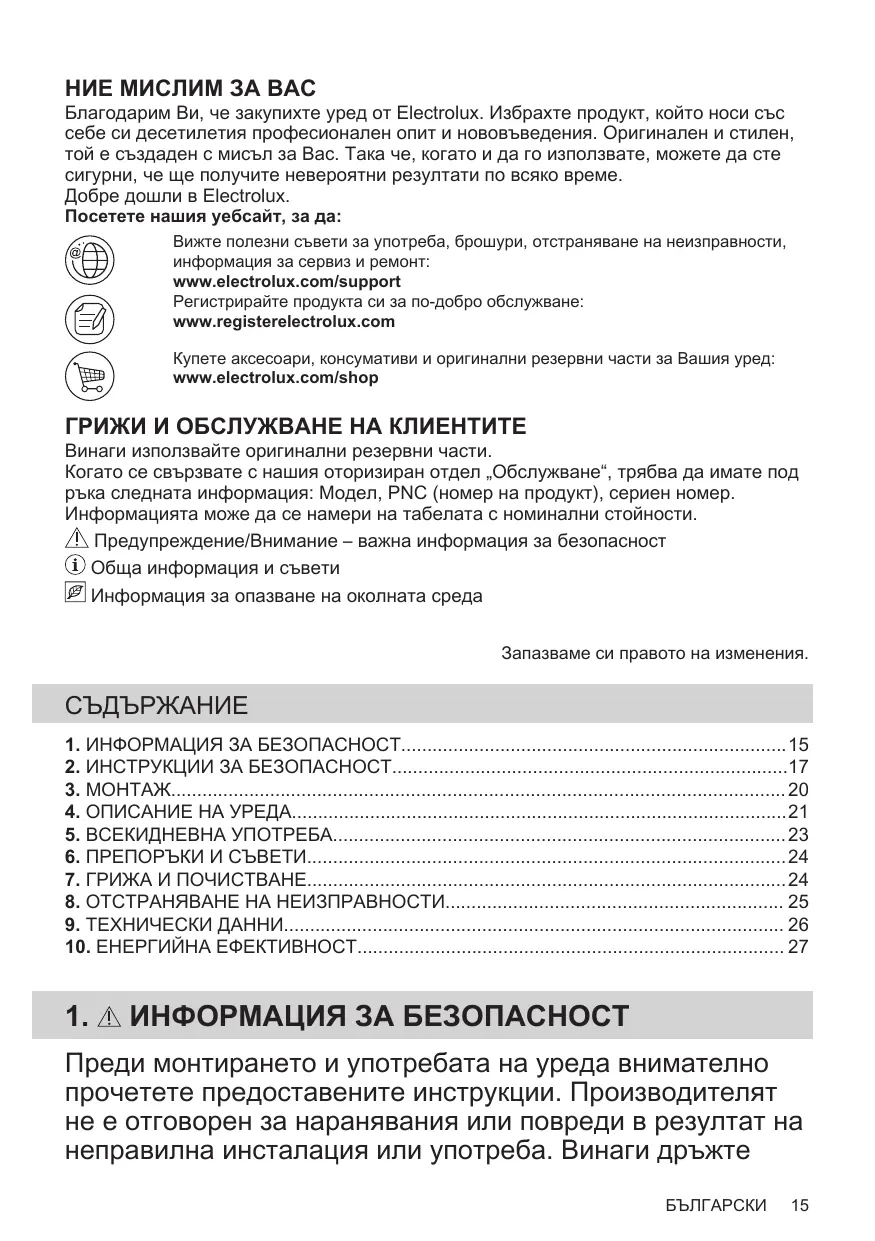

ИНФОРМАЦИЯ ЗА БЕЗОПАСНОСТ Преди монтирането и употребата на уреда внимателно прочетете предоставените инструкции. Производителят не е отговорен за наранявания или повреди в резултат на неправилна инсталация или употреба. Винаги дръжте

инструкциите на безопасно и лесно достъпно място за справка в бъдеще.

1.1 Безопасност за децата и хората с ограничени

Този уред може да бъде използван от деца над 8 годишна възраст, както и лица с намалени физически, сетивни и умствени възможности или лица без опит и познания, само ако те са под наблюдение или бъдат инструктирани относно безопасната употреба на уреда и възможните рискове. Деца между 3- и 8-годишна възраст и хора с тежки или комплексни увреждания трябва да се държат далеч от уреда, освен ако не са под постоянно наблюдение. Деца под 3-годишна възраст трябва да се държат далеч от уреда, освен ако не са под постоянно наблюдение. Не позволявайте на деца да си играят с уреда. Дръжте всички опаковки далеч от деца и изхвърлете опаковките по местните правила. ВНИМАНИЕ: Пазете децата и домашните любимци далеч от уреда, когато работи или когато изстива. Достъпните части се нагряват по време на употреба. Ако уредът има устройство за детска безопасност, то трябва да се активира. Деца не трябва да извършват почистване или поддръжка на уреда без надзор.

ВНИМАНИЕ: Уредът и неговите достъпни части се нагорещяват по време на употреба. Трябва да се внимава и да се избягва докосване на нагревателите. ВНИМАНИЕ: Пържене с мазнина или олио, без надзор, може да е опасно и да предизвика пожар. НИКОГА не се опитвайте да загасите пожар с вода, а изключете уреда и след това покрийте пламъка напр. с капак или огнеупорно одеяло. ПРЕДУПРЕЖДЕНИЕ: Уредът не трявба да е захранван чрез външно превключващо устройство като таймер или

да е свързан към ел. верига, която постоянно се вкл. и изкл. от устройство. ПРЕДУПРЕЖДЕНИЕ: Процесът на готвене трябва да бъде наблюдаван. Краткият процес на готвене трябва да бъде наблюдаван постоянно. ВНИМАНИЕ: Опасност от пожар: Не съхранявайте предмети върху готварския плот. Метални предмети като ножове, вилици, лъжици и капаци, не трябва да се поставят върху готв. плот, тъй като могат да се загреят. Не използвайте уреда, преди да го инсталирате във вградената конструкция. Не почиствайте уреда с парочистачка. Ако стъклокерамичната / стъклената повърхност е напукана, изключете уреда и го изключете от електрическата мрежа. В случай че уредът е свързан директно към електрическата мрежа с помощта на съединителна кутия, премахнете предпазителя, за да изключите уреда от електрическата мрежа. В противен случай се свържете с оторизирания сервизен център. Ако захранващият кабел е повреден, той трябва да се смени от производителя, оторизиран сервиз или лица със сходна квалификация, за да се избегне опасност. ВНИМАНИЕ: Използвайте само предпазители за котлони разработени от производителя или упоменати от него в инструкциите за употреба, или предпазители за котлони вградени в уреда. Използването на неподходящи предпазители може да доведе до

Само квалифицирано лице може да извърши монтажа на

Опасност от нараняване или повреда на уреда.

Махнете всички опаковки. Не монтирайте и не използвайте повреден уред.

Следвайте инструкциите за инсталиране, приложени към уреда. Трябва да спазвате минималното разстояние до други уреди и устройства. Винаги внимавайте, когато местите уреда, тъй като е тежък. Винаги използвайте предпазни ръкавици и затворени обувки. Уплътнете срязаните повърхности с уплътнител, за да предотвратите издуване поради влага. Предпазвайте долната част на уреда от пара и влага. Не монтирайте уреда близо до врата или под прозорец. Така ще предотвратите падането на горещи готварски съдове от уреда, когато се отвори вратата или прозорецът. Ако уредът е монтиран над шкафове, уверете се, че разстоянието между дъното на уреда и горния шкаф е достатъчно за циркулация на въздуха. Дъното на уреда може да се нагорещи. Монтирайте разделителен панел под уреда, изработен от шперплат, негоримо дърво или други негорими материали, за да предотвратите достъп до дъното. Разделящият панел трябва изцяло да покрива областта под плочата.

електрическата мрежа Риск от пожар или токов удар.

Всички ел. връзки трябва да се направят от квалифициран електротехник. Уредът трябва да е заземен. Преди за извършите действие, уверете се, че уредът е изключен от електрозахранването. Уверете се, че параметрите на табелката с технически данни са съвместими с електрическите данни на захранващата мрежа. Уверете се, че уредът е инсталиран правилно. Хлабави и неправилни електрически кабели или щепсели (ако са налични) могат да доведат до пренагряване на клемите.

Използвайте правилен кабел за захранването. Не позволявайте електрическите кабели да се преплитат. Уверете се, че е монтирана защита от токов удар. Закрепете кабела с притягаща скоба против опъване. Уверете се, че кабелът за електрозахранването и щепсела (ако е наличен) не се докосват до нагорещения уред или горещи съдове за готвене, когато включите уреда в близките контакти. Не използвайте разклонители или адаптери с много входове. Не повреждайте захранващия щепсел (ако е наличен) и захранващия кабел. Свържете се с нашия оторизиран сервизен център или електротехник за смяната на повреден захранващ кабел. Защитата от токов удар на горещите и изолирани части трябва да бъде затегната по такъв начин, че да не може да се отстрани без инструменти. Свържете кабела за захранването към контакта единствено в края на инсталацията. Уверете се, че щепселът за захранване е достъпен след инсталирането. Ако контактът е разхлабен, не свързвайте захранващия щепсел. Не издърпвайте захранващия кабел, за да изключите уреда. Винаги издърпвайте щепсела на захранването. Използвайте само правилни устройства за изолация: предпазни прекъсвачи на мрежата, предпазители (предпазителите от винтов тип трябва да се извадят от фасунгата), изключватели и контактори за утечка на заземяването. Електрическата инсталация трябва да има изолиращо устройство, което Ви позволява да изключите уреда от ел. мрежата при всички полюси. Изолиращото устройство трябва да е с ширина на отваряне на контакта минимум 3 мм.

Риск от нараняване, изгаряния и токов удар.

Махнете всички опаковки, етикети и защитното фолио (ако има) преди първата употреба. Този уред е предназначен само за домашна употреба. Не променяйте предназначението на Уверете се, че вентилационните отвори не са блокирани. Не оставяйте уреда без надзор, докато След всяка употреба изключвайте зоната за готвене. Не поставяйте прибори или капаци от тигани и тенджери върху зоните за готвене. Могат да се нагорещят. Не използвайте уреда с мокри ръце или ако е в контакт с вода. Не използвайте уреда като работна повърхност или за съхранение. Ако повърхността на уреда е напукана, незабавно изключете уреда от щепсела. За да се предотврати токов Когато поставяте храна в горещо олио, може да пръска. Опасност от пожар или

Нагорещените мазнини или масло могат да предизвикат възпламеними пари. Дръжте пламъците или нагорещените предмети далеч от мазнини или масло, когато готвите с Парите, които се освобождават от много нагорещеното масло, могат да причинят спонтанно запалване. Използваното масло, което съдържа хранителни остатъци, може да причини пожар при по-ниски температури, отколкото маслото, използвано първия Не поставяйте запалителни материали или предмети, които са напоени със запалителни материали, в уреда, в близост до него или върху него.

Не оставяйте горещи готварски съдове върху контролното табло. Не поставяйте горещ капак на тиган върху стъклената повърхност на плота. Не оставяйте течността в готварските съдове да изври напълно. Не позволявайте върху уреда да падат предмети или готварски съдове. Повърхността може да се повреди. Не активирайте зоните за готвене при празни готварски съдове или ако няма готварски съдове. Не поставяйте алуминиево фолио върху уреда. Съдове за готвене от чугун, алуминий или с повредено дъно, могат да надраскат стъклото/стъклокерамиката. Винаги повдигайте тези предмети нагоре, когато трябва да ги преместите по плочата за готвене. Този уред е предназначен само за готвене. Той не трябва да бъде използван за никакви други цели, например отопление на помещения.

2.4 Грижa и почистване

Почиствайте редовно уреда, за да предотвратите увреждане на повърхностния материал. Изключете уреда и го оставете да се охлади, преди да го почистите. Не използвайте водоструйка или пара, за да почистите уреда. Почистете уреда с мокра и мека кърпа. Използвайте само неутрални препарати. Не използвайте абразивни продукти, грапави, почистващи кърпи, разтворители или метални предмети.

За поправка на уреда се свържете с оторизирания сервизен център. Използвайте само оригинални резервни части. Относно лампата(ите) вътре в този продукт и резервните лампи, продавани отделно: Тези лампи са предназначени да издържат на екстремни физически условия в домакински уреди, като температура, вибрации, влажност или са

предназначени да сигнализират информация за работното състояние на уреда. Те не са предназначени за използване в други приложения и не са подходящи за осветяване на помещения в домакинството.

Свържете се с общинските власти за информация за това как да изхвърлите уреда правилно. Изключете уреда от електрозахранването. Извадете захранващия ел. кабел в близост до уреда и го изхвърлете.

Риск от нараняване или задушаване.

Преди да инсталирате плочата, по-долу запишете информацията от табелката с данни. Табелката с основните данни е разположена в долната част на плочата. min. 500mm min. 50mm Сериен номер ...........................

Вградените плочи могат да се използват само след като са монтирани в подходящи вградени единици и работни плотове, които отговарят на стандартите.

Плотът е снабден със свързващ кабел. За да подмените повреден захранващ кабел, използвайте кабел тип: H05V2V2-F, който издържа на температура от 90 °C или по-висока. Свържете се с местния сервизен

Ако инсталирате плочата под панела на абсорбатора, моля, вижте минималното разстояние между уредите в инструкциите за монтаж на абсорбатора.

min. 12 mm min. 60 mm www.youtube.com/electrolux www.youtube.com/aeg How to install your Electrolux Radiant Hob - Worktop installation Ако използвате предпазна кутия (допълнителен аксесоар), защитната повърхност точно под плочата не е необходима. Предпазната кутия може да не е достъпна в някои страни. Моля, свържете с вашия местен доставчик. Не можете да използвате предпазната кутия, ако инсталирате плочата над

4.1 Разположение на повърхността за готвене

1 Зона за готвене 2 Контролен панел

Използвайте сензорните полета, за да работите с уреда. Показанията на дисплея, индикаторите и звуковите сигнали показват кои функции работят.

За активиране и деактивиране на плочата.

За активиране и деактивиране на външния кръг.

Дисплей за степента на нагрява‐ Показва степента на нагряване.

За настройване на степен за нагряване.

4.3 Показания за настройката за нагряване

Зоната за готвене е изключена. Зоната за готвене работи.

Има неизправност. Зоната за готвене продължава да бъде гореща (остатъчна топлина). Защита за деца работи. Автоматично изключване работи.

4.4 Индикатор за остатъчна

Съществува риск от изгаряне, вследствие на остатъчната топлина.

Индикаторите показват нивото на остатъчната топлина за зоните за готвене, които използвате в момента. Индикаторите могат да се включат и за съседните зони за готвене, дори ако не ги използвате.

5.1 Активиране и деактивиране

за 1 секунда, за да активирате или деактивирате плочата.

5.2 Автоматично изключване

всички зони за готвене са изключени, след включване на плота не зададете степен на нагряване, разлеете течност или оставите някакъв предмет (съд, кърпа и др.) на командното табло за повече от 10 секунди. Прозвучава звуков сигнал и плочата се изключва. Махнете предмета или почистете командното не деактивирате зоната за готвене или не променяте степента за нагряване.

След известно време светва котлонът се деактивира. Връзката между степента за нагряване и времето, след като плотът е спрян: Степен на нагрява‐

5.3 Степента на нагряване

, за да повишите степента на нагряването. Докоснете , за да понижите степента на нагряването.

5.4 Активиране и деактивиране на

външните кръгове Повърхността за готвене може да се пригоди към размера на готварските Използвайте сензорно поле: За активиране на външния кръг: докоснете сензорното поле. Индикаторът За деактивиране на външния кръг: докоснете сензорното поле, докато индикаторът изгасне.

Тази функция предотвратява неволно използване на плота. За да активирате функцията: активирайте плочата с . Не задавайте настройка за нагряване. Докоснете двете предни зони за готвене едновременно за 4 секунди. Деактивирайте плочата с

За да спрете функцията: активирайте

. Не задавайте настройка за на двете предни нагряване. Докоснете зони за готвене едновременно за 4

За да преустановите функцията само за една сесия на готвене: активирайте плочата с . светва. Докоснете двете предни зони за готвене едновременно за 4 секунди. Настройте степента на нагряване в рамките на 10 секунди. Можете да работите с плочата. Когато изключите плота с , функцията отново започва да работи.

по едно и също време, за да деактивирате зоната за готвене.

Вж. глава "Безопасност". Готварски съдове, изработени от емайлирана стомана и с алуминиеви или медни дъна, могат да предизвикат промяната в цвета на стъкло керамичната повърхност.

6.1 Готварски съдове

Дъното на готварския съд трябва да е колкото може по-дебело и плоско. Уверете се, че дъната на съдовете са чисти и сухи, преди да ги поставите на повърхността на плота. За да избегнете одрасквания, не плъзгайте или трийте съда по керамичното стъкло.

6.2 Примери за различни начини

Данните в следващата таблица са ориентировъчни. Степен на на‐

Подгряване на сготвена храна. колкото е Поставете капак върху готварския необходи‐ съд.

От време на време разбърквайте. 1-2 Втвърдяване: пухкави омлети, пече‐

Гответе с поставен капак. 2-3 За варене на ориз и ястия с мляко, претопляне на готови ястия.

Добавете поне два пъти повече теч‐ ност, отколкото е оризът, по среда‐ та на готвенето смесете млечните

Добавете няколко супени лъжици

Използвайте макс. ¼ л вода за 750 g картофи. 4-5 Приготвяне на по-големи количества 60 - 150 храна, задушени ястия и супи. 6-7 Леко запържване: шницел, телешко колкото е Обърнете по средата на готвенето. кордон бльо, котлети, кюфтета, на‐ деница, дроб, маслено-брашнена за‐ мо пръжка, яйца, палачинки, понички. 7-8 Дълбоко пържене, картофени кюф‐ тета, филе-миньон, пържоли.

Кипване на вода, готвене на макаронени изделия, запържване на месо (гулаш, заду‐ шено), пържене на картофи.

До 3 л течност заедно със съставки‐

Обърнете по средата на готвенето.

Почиствайте плота след всяка Винаги използвайте готварски съдове с почистено дъно. Надрасквания или тъмни петна по повърхността не влияят върху функционирането на плота. Използвайте специален почистващ препарат, предназначен за повърхността на плота. Използвайте специална стъргалка за

7.2 Почистване на плочата

Отстранявайте незабавно: разтопена пластмаса, пластмасово фолио, захар и храна със захар, в противен случай замърсяването може да повреди плочата. Внимавайте да не се изгорите. Използвайте специалната стъргалка на стъклокерамичната повърхност под остър ъгъл и плъзгайте острието по повърхността. Отстранете, когато плочата е достатъчно изстинала: следи от варовик, вода, петна от мазнина, лъскави металически обезцветявания. Почиствайте плочата с влажна кърпа и малко почистващ препарат. След почистване подсушете плочата с мека Премахнете бляскави метални драскотини: използвайте разтвор от вода и оцет и почистете стъклената повърхност с мокър парцал.

8.1 Как да постъпите, ако…

Не можете да активирате или да работите с котлона. Котлонът не е свързан към елек‐ трозахранването или е свързан неправилно. Проверете дали котлонът е свързан правилно към електрозахранването. Предпазителят е изгорял. Уверете се, че предпазителят е при‐ чината за неизправността. Ако пред‐ пазителят продължава да изгаря, свържете се с квалифициран елек‐

Не задавайте степента на нагря‐ ване на 10 секунди. Включете котлона отново и задайте настройката на нагряване в рамките на 10 секунди. Докоснали сте 2 или повече сен‐ зорни полета едновременно. Докоснете само едно сензорно поле. Върху контролното табло има во‐ да или петна от мазнина. Почистете контролното табло. Прозвучава звуков сигнал и котлонът се деактивира. Прозвучава звуков сигнал, ко‐ гато котлонът е деактивиран. Поставили сте нещо върху едно или повече сензорни полета. Отстранете предмета от сензорните

Котлонът се деактивира. Поставили сте нещо върху сензор‐ Отстранете предмета от сензорното

Възможна причина Индикаторът за остатъчна то‐ плина не се включва. Зоната не е гореща, защото е би‐ Ако зоната е работила достатъчно ла включена само за кратко време дълго, за да се нагрее, говорете с или сензорът е повреден. упълномощен сервизен център. Не можете да активирате или деактивирате външния кръг. В множествената зона има тъмна област. Сензорните полета стават го‐

Първо активирайте вътрешния кръг, като промените настройката на на‐ Нормално е на множествената зо‐ на да има тъмна област. Готварският съд е прекалено го‐ Поставете големите готварски съдо‐ лям или сте го поставили прекале‐ ве върху задните зони, ако е въз‐ но близо до органите за управле‐ можно. Защита за деца работи. Вижте „Всекидневна употреба“. Има грешка в котлона. Деактивирайте котлона и го активи‐ райте отново след 30 секунди. Ако се покаже отново, изключете котлона от електрическото захран‐ ване. След 30 секунди свържете котлона отново. Ако проблемът про‐ дължи, се обърнете към упълномо‐ щен сервизен център. Може да чуете постоянен зву‐ ков сигнал.

Електрическата връзка е грешна. Изключете котлона от електрическо‐ то захранване. Помолете квалифи‐ циран електротехник да провери ин‐ сталацията. Втората фаза от захранването

Проверете дали котлонът е свързан правилно към електрозахранването. Свалете предпазителя, изчакайте една минута и поставете отново предпазителя.

8.2 Ако не откривате решение...

Ако не можете да намерите решение на проблема сами, обърнете се към търговеца си или към упълномощен сервизен център. Съобщете данните от табелката с данни. Съобщете трицифрения код за стъклокерамиката (той се намира в ъгъла на стъклената повърхност) и съобщението за грешка, което се появява. Уверете се, че управлявате котлонът правилно. В противен случай, посещението на сервизния специалист или на продавача няма да бъде безплатно, също и през гаранционния срок. В гаранционната книжка ще намерите указания относно сервизния център и гаранционните

9.1 Табелка с технически данни

PNC 949 492 104 02 Тип 60 HAD 03 AO Сериен номер ................. ELECTROLUX 220 – 240 V 50 – 60 Hz Произведено в Румъния

9.2 Спецификация на зоните за готвене

Зона за готвене Номинална мощност (при макси‐ мална топлинна настройка) [W] Диаметър на зоната за готвене [mm] Предна лява 750 / 2200 120 / 210

За оптимални резултати при готвене, използвайте готварски съдове, не по- големи от диаметъра на зоната за

10. ЕНЕРГИЙНА ЕФЕКТИВНОСТ

10.1 Продуктова информация съобразно EU 66/2014, валиден

единствено за пазара на ЕС Идентификация на модела EHF6241FOK

Вграден плот Брой зони за готвене

Загряваща технология Лъчист нагревател Диаметър на кръгли зони за готвене (Ø) Предна лява Предна дясна Задна дясна 21,0 cm 14,5 cm 14,5 cm 18,0 cm Енергийна консумация на зона за готвене (EC electric cooking) Предна лява Предна дясна Задна дясна 200,1 Wh / kg 188,0 Wh / kg 188,0 Wh / kg 191,6 Wh / kg Енергийна консумация на плота (EC electric hob) EN 60350-2 - Домашни електрически уреди за готвене – Част 2: Котлони – методи за измерване на ефективността

10.2 Енергоспестяващи

Може да спестите енергия по време на ежедневното ви готвене, ако следвате съветите по-долу.

Когато загрявате вода използвайте само количеството което ви трябва. 191,9 Wh / kg

Ако е възможно, винаги поставяйте капак на готварските съдове. Преди да активирате зоните за готвене, поставете съдовете за готвене върху Дъното на съдът за готвене трябва да има същият диаметър като зоната за Сложете малките готварски съдове на малките зони за готвене.

Сложете готварските съдове върху центъра на зоната за готвене.

Използвайте остатъчната топлина, за да запазите храната топла или да я

Рециклирайте материалите със символа изхвърляйте уредите, означени със . Поставяйте опаковките в съответните контейнери за рециклирането им. Помогнете за опазването на околната среда и човешкото здраве, както и за рециклирането на отпадъци от електрически и електронни уреди. Не символаl , заедно с битовата смет. Върнете уреда в местния пункт за рециклиране или се обърнете към вашата общинска служба.
