РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ ZDS 304 ZANUSSI

BG Ръководство за 19 употреба

Програми за измиване ____ 22

Използване на уреда ____ 23

Задаване на омекотителя на водата ____ 24

Използване на сол за съдомиялни машини ____ 25

Използване на препарат за изплакване ____ 26

Зареждане на прибори и съдове ____ 27

Използване на миялен препарат ____ 28

Изберете и стартирайте програма за измиване ____ 30

Грижи и почистване ____ 31

Как да постъпите, ако ____ 32

Технически данни ____ 34

Опазване на околната среда ____ 34

Инсталиране ____ 35

Водно съединение ____ 36

Свързване към електрическата мрежа ____ 37

Запазваме си правото на изменения

Информация за безопасност

i Прочетете внимателно това ръководство, преди да инсталирате и използвате уреда. Това е в интерес на вашата безопасност и ще осигури правилната експлоатация. Запазете тези инструкции и ги съхранявайте заедно с уреда, ако той бъде преместен или продаден. Всички лица, които използват уреда трябва отлично да познават неговата работа и функции за безопасност.

Правилно използване

• Уредът е предназначен изключително за домашна употреба.
• Използвайте уреда само за измиване на домакински съдове, които са подходящи за съдомиялни машини.
• Не поставяйте разтворители в уреда. Опасност от избухване.
• Поставяйте ножовете и всички прибори с остри върхове в кошницата за прибори, с върха надолу. Ако не, поставяйте ги в хоризонтално положение в горната кошница.
• Използвайте само маркови продукти за съдомиялни машини (миялни препарати, сол и препарат за изплакване).

• Ако отворите вратичката, докато уредът работи, може да излезе гореща пара. Опасност от изгаряния на кожата.

• Не изваждайте съдове от съдомиялната машина преди завършване на програмата на измиване.

• Когато програмата за измиване завърши, изключете щепсела от контакта и затворете крана на водата.
• Само правоспособен серверен техник може да ремонтира този уред. Използвайте само оригинални резервни части.
• Не извършвайте ремонти сами, за да не допуснете нараняване и повреда на уреда. Винаги се обръщайте към местния сервизен център.

Общи мерки за безопасност

• Лица (включително деца) с намалени физически, сетивни, умствени възможности или липса на опит и познания не трябва да използват уреда. Те трябва да са под надзора или да бъдат инструк- тирани за работа с уреда от лице, отго- ворно за тяхната безопасност.

• Миялните препарати за съдове може да оказват разяждащо действие в зоната на очите, устата и гърлото. Това може да е опасно за живота! Спазвайте инструкциите за безопасност на производителя препарата за съдомиялната машина.

• Не пийте вода от съдомиялната машина. Във уреда може да има остатъци от миялния препарат.

• Уверете се, че вратичката на уреда винаги е затворена, когато не ползвате уреда. Това ще спомогне да се предотвратят наранявания и препъване в отворената вратичка.
• Не сядайте и не стъпвайте върху отворената вратичка.

Безопасност за деца

• Само възрастни могат да работят с този уред. Децата трябва да се надзирават, за да се гарантира, че няма да си играят с уреда.
• Дръжте всичките опаковъчни материали далеч от деца. Съществува опасност от задушаване!
• Съхранявайте всички миялни препарати на безопасно място. Не позволявайте на децата да пипат миялните препарати.
• Пазете децата далеч от уреда, когато вратичката е отворена.

Инсталиране

- Уверете се, че уредът не е повреден при неговото транспортиране. Не включвайте повреден уред. Свържете се с доставчика, ако е необходимо.

• Свалете всички опаковки, преди да из- ползвате уреда за първи път.
• Квалифицирано и компетентно лице трябва да извърши електрическото и водопроводното инсталиране на този уред.
• Не се опитвайте да променяте спецификациите или да преправяте този продукт по никакъв начин. Това може да причини нараняване.
• Не променяйте спецификациите и не видоизменяйте този уред. Опасност от нараняване и повреда на уреда.
• Не използвайте уреда:
  – ако захранващият кабел или марку- чите на водата са повредени, – ако командното табло, работният плот или зоната на цокъла са повре- дени и нямате достъп до вътрешната част на уреда.
  Обърнете се към вашия местен Серви- зен център.
• Не пробивайте дупки в страните на уреда, за да не повредите водните или електрическите компоненти.

ПРЕДУПРЕЖДЕНИЕ! Спазвайте внимателно инструкциите дадени в съответните параграфи за електрическите и водните съединения.

1 Бутон за включване/изключване
2 Бутони за избор на програма
3 Бутон за отложен старт
4 Индикаторни лампички
5 Бутони за функции

Индикаторната лампичка светва, когато завърши програмата за измиване. Спо- магателни функции:

• Ниво на омекотителя на водата.
• Аларма, ако в уреда има неизправност.

Индикаторни лампички
1)	Индикаторната лампичка свети, когато е необходимо да се зареди контейнерът за сол. Вижте главата "Използване на сол за съдомиялни машини".Лампичката на индикатора за солта остава включена няколко часа, но не оказванежелан ефект върху работата на уреда.
2)	Индикаторната лампичка свети, когато е необходимо да се зареди препарат за изплакване. Вижте главата "Използване на препарат за изплакване".

1) Индикаторната лампичка не свети, когато има работеща програма за измиване.

Използвайте бутона за отложен старт за да забавите стартирането на програмата за измиване с интервал от 3 или 6 часа. Вижте главата "Задаване и стартиране на програма за измиване".

Бутони за функции

Използвайте бутоните за функции за следните операции:

• За настройване на омекотителя на во- дата. Вижте главата "Настройване на омекотителя на водата".
• За отмяна на протичащата програма за измиване. Вижте главата "Задаване и стартиране на програма за измиване".

Режим на настройка

Уредът е в режим на настройка, когато всички индикаторни лампички за програмата светят.

Уредът трябва да бъде в режим на на- стройка за следните операции:

– За задаване на програма за измиване.

– За задаване на нивото на омекотителя на водата.

Ако индикаторна лампичка за програма свети, отменете програмата, за да се върнете обратно в режим на настройка. Вижте главата "Задаване и стартиране на програма за измиване".

Програми за измиване

Програми за измиване

Програма Степен на замърсяване	Тип зареждане Описание на програмата
	Силно за-мърсяване	Чинии, прибо-ри, тенджери и тигани
Програма Степен на замърсява-не	Тип зареждане Описание на програмата
	Нормално замърсява-не	Съдове и при-бори
	Нормално или леко за-мърсяване	Съдове и при-бори
	Нормално замърсява-не	Съдове и при-бори
	Всякакво Частично заре-ждане (да се до-пълва по-късно през деня).	1 студено изплакване (за предотвра-тяване на слепване на остатъците храна).За тази програма не е необходим миялен препарат.

1) Това е отлична всекидневна програма за измиване при непълно заредена машина. Идеална за семейство от 4 души, които искат да зареждат само съдове и прибори от закуска и вечеря.

2) Изпитателна програма за изпитателните лаборатории. За данните от изпитанията вижте отделно предоставената листовка.

Налягането и температурата на водата, промените в електрозахранването

и количеството на съдовете могат да про- менят тези стойности.

Използване на уреда

Отнесете се до следните инструкции за всяка стъпка от процедурата

1. Проверете дали нивото на омекотите- ля на водата е подходящо за твърдост-

та на водата във ваши регион. Ако е необходимо, настроите омекотителят на водата.

1. Напълнете резервоара за сол със специална сол за съдомиялни машини.
2. Заредете дозатора за препарат за из- плакване с препарат за изплакване.
3. Заредете съдомиялната машина с прибори и съдове.

4. Изберете правилната програма за измиване за тип зареждане и замърсяване.

5. Поставете правилното количество миялен препарат в дозатора за миялния препарат.

6. Стартирайте програмата за измиване.

Aко използвате миялен препарат на таблетки, вижте главата "Използване на миялен препарат".

Задаване на омекотителя на водата

Омекотителя за водата премахва мине- ралите и солите от водата. Минералите и солите могат да имат лош ефект върху работата на уреда.

Твърдостта на водата се измерва в еквивалентни скали:

• Немски градуси (°dH).
  • Френски градуси (°ТН).
• mmol/l (милимола за литър - международна единица за твърдостта на водата).

• Кларк.

Проверете каква е твърдостта на водата във вашия регион и регулирайте омекотителя за водата. Вашата водоснабдителна компания може да ви информира относно твърдостта на водата във вашия регион.

Твърдост на водата Настройка на твърдост на водата
°dH	°TH	mmol/l	Кларк	ръчно	електронно
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	2	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	2	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	2	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	2	5
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4	< 7	< 0,7	< 5	11)	11)

1) Не се изисква използване на сол.

i Trябва да настроите омекотителя на водата ръчно и електронно.

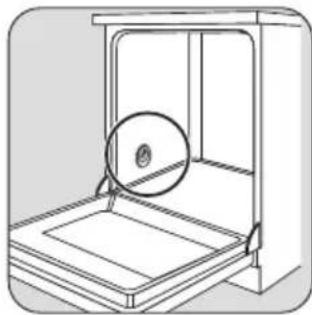

Ръчно регулиране

Уредът е настроен фабрично на ниво 2.

Електронно регулиране

Омекотителят на водата фабрично е на- строен на положение 5.

1. Включете уреда.
2. Уверете се, че уредът е в режим на на- стройка.
3. Натиснете и задръжте бутоните за функции В и С, докато индикаторните лампички на бутоните за функции А, В и С започнат да мигат.

4. Отпуснете бутоните за функции В и С.

5. Натиснете бутона за функция А.

– Индикаторната лампичка на бутон за функция А продължава да мига.
– Индикаторните лампички за бутоните за функции В и С изгасват.

– Едновременно с това започва да ми- га и индикаторната лампичка за край.

Включва се функцията на настройка на омекотителя на водата.

Индикаторната лампичка за край за- почва да мига, за да покаже нивото на омекотителя на водата. Паузата е при- близително 5 секунди.

1. Натиснете бутона за функция А веднъж, за да повишите нивото на омекотителя на водата с една стъпка.

2. Натиснете бутона за включване/из-ключване, за да запаметите операцията.

Използване на сол за съдомиялни машини

ВНИМАНИЕ! Използвайте само сол за съдомиялни машини. Типовете сол, които не са приложими за съдомиялна машина, предизвикват повреда на омекотителя на водата.

Напълнете резер- воара за сол с 1 ли- тър вода (само при първата опера- ция).

Нормално е от резервоара за сол да прелее вода, когато го зареждате със сол.

Погрижете се извън от отделението за сол да не остане нито зрънце сол. Сол, която остане върху резервоара за известно време, може да го пробие. Препоръчва се да се пусне програма за измиване незабавно след зареждането на контейнера за сол. Това предотвратява корозия по причина на разсипана сол.

Когато зададете по електронен път ниво 1 на омекотителя на водата, индикаторната лампичка за солта не свети.

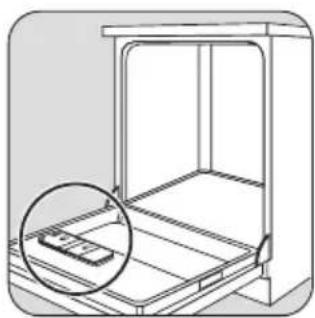

Използване на препарат за изплакване

ВНИМАНИЕ! Използвайте само марков препарат за изплакване, подходящ за съдомиялни машини.

Изпълнете тези стъпки при зареждане на дозатора за препарата за изплакване:

ВНИМАНИЕ! Не зареждайте отделението за препарат за изплакване с други препарати (напр. препарат за почистване на съдомиялни машини, течен миялен препарат). Съществува опасност от повреда на уреда.

Регулиране на дозирането на препарата за изплакване

Кръговият селектор за препарат за изплавване на уреда е настроен фабрично на положение 3. За увеличаване или намаляване на дозирането вижте "Как да постъпите, ако...".

Полезни препоръки и съвети

ВНИМАНИЕ! Използвайте уреда само за домакински съдове, които са подходящи за съдомиялни машини.

Не използвайте уреда за измиване на предмети, които абсорбират вода (гъби, домакински кърпи и др.).

- Преди зареждане на прибори и съдове изпълнете следните стъпки:

– Отстранете всякакви остатъци от хра- на и замърсявания.

– Омекотете спечените останки от хра- на в тиганите.

- При зареждане на прибори и съдове из- пълнете следните стъпки:

– Поставяйте дълбоките съдове (например купи, чаши и тигани) с дъното нагоре.

– Уверете се, че не се събира вода в съда или във вдпъбнатото му дъно.

– Уверете се, че приборите и съдовете не са влезли един в друг.

– Уверете се, че приборите и съдовете не покриват други прибори и съдове.

– Уверете се, че стъклените чаши не се допират до други стъклени чаши.

– Поставяйте дребните предмети в кошничката за прибори.

- По пластмасовите съдове и тиганите с незалепващи покрития може да се задържат водни капки. Пластмасовите съдове не се изсушават толкова добре, колкото тези от порцелан и стомана.

- Поставяйте леките съдове в горната кошница. Уверете се, че съдовете не се движат.

ВНИМАНИЕ! Уверете се, че разпръскващите рамена може да се движат свободно, преди да стартирате програма за измиване.

ПРЕДУПРЕЖДЕНИЕ! Винаги затваряйте вратичката, след като

заредите или извадите съдовете от уреда. Отворената вратичка може да бъде опасна.

Подредете големите чинии и капаци по края на долната кошница.

Редовете шишове на долната кошница могат да легнат долу за зареждане на тенджери, тигани и купи.

Използвайте решетката за прибори. Ако размерите на приборите не по- зволяват използване на решетката, изва- дете я.

Подреждайте съ- довете така, че да може водата да стига до всички по- върхности.

За по-дълги съдо- ве, отворете наго- ре рафтовете за чаши.

Регулиране на височината на горната кошница

Ако поставяте големи чинии в долната кошница, първо преместете горната кошница в горно положение.

ПРЕДУПРЕЖДЕНИЕ! Регулирайте височината, преди да заредите ната кошница.

Максимална височина на съдовете в:
горна	кош-ница	долна кош-ница
Горно положение	20 см 31 см

Използване на миялен препарат

Използвайте само миялни препарати (прах, течен или на таблетки), които са приложими за миялни машини.

Спазвайте информацията върху опаковката:

• дозировката, препоръчана от производителя.
• препоръките за съхранение.

Максимална височина на съдовете в:
горна	кош-ница	долна кош-ница
Долно положение	24 см 27 см

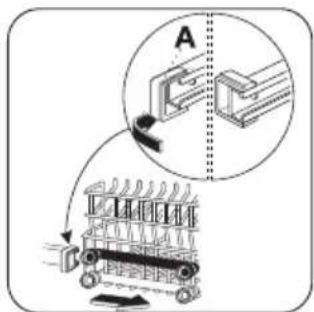

Изпълнете следните стъпки, за да преместите горната кошница в горно или должно положение:

1. Преместете предните ограничители на водачите (А) навън.
2. Извадете кошницата навън.
3. Поставете кошницата в горно или долго положение.
4. Върнете предните ограничители на во- дачите (А) в първоначалното им положение.

ВНИМАНИЕ! Ако кошницата е в горно положение, не поставяйте чаши на товете за чаши.

Не използвайте по-голямо количе- ство миялен препарат. Това спомага амаляване на замърсяването на окол- а среда.

Ако използвате програма за изми- ване с фаза пред- миене, поставете повече миялен препарат в отделе- нието за препарат за предмиене ( В).

5

Таблетките миялен препарат съдържат:

• миялен препарат
• препарат за изплакване
- други почистващи препарати.

Изпълнете следните стъпки при употреба на миялен препарат на таблетки:

1. Уверете се, че миялният препарат на таблетки е приложим за конкретната твърдост на водата. Вижте инструкциите на производителя.
2. Задайте най-ниското ниво за твърдост на водата и дозиране на препарат за изплакване.

He е необходимо да зареждате ре- зервоара за сол и дозатора за миялен препарат.

Изпълнете следните стъпки, когато резултатите от изсушаването не са задоволителни:

1. Заредете дозатора за препарат за из- плакване с препарат.
2. Задайте дозата на препарат за изплав- ване на положение 2.

Изпълнете отново тези стъпки при употреба на прахообразен миялен препарат:

1. Заредете резервоара за сол и дозатора за миялен препарат.
2. Настройте омекотителя на водата на максимално ниво.
3. Изпълнете миялна програма без съдове.
4. Регулирайте омекотителя на водата. Вижте главата "Настройване на оме- котителя на водата".
5. Регулирайте дозирането на препарата за изплакване.

i Различните марки миялни препарати се разтварят за различно време. Някои миялни препарати на таблетки не дават най-добър миялен резултат при кратки миялни програми. Използвайте дългите миялни програми, когато употребявате миялни препарати на таблетки. Това спомага за пълното отмиване на миялния препарат.

Задайте програмата за измиване при леко отворена вратичка. Програмата за измиване започва само след като за- творите вратичката. Дотогава е възможно да променяте настройките.

Изпълнете следните стъпки, за да зададете и стартирате програма за измиване:

1. Включете уреда.
2. Уверете се, че уредът е в режим на настройка.

3. Натиснете един от бутоните за програми. Вижте главата "Програми за измиване".
   – Индикаторната лампичка на програмата светва.
   – Индикаторните лампички на всички останали програми изгасват.

4. Затворете вратичката.

– Програмата за измиване стартира автоматично.

Когато работи програмата за измиване, не можете да сменяте програмата. Отмяна на програмата за измиване.

! ПРЕДУПРЕЖДЕНИЕ! Прекъсвайте или отменяйте програма за измиване само ако е необходимо.

ВНИМАНИЕ! Отваряйте вратичката внимателно. Може да излезе гореща пара.

Отмяна на програма за измиване

1. Натиснете и задръжте бутоните на функции В и С, докато светнат всички лампички на програми.
2. Отпуснете бутоните В и С, за да отмените програмата за измиване.
   В този момент можете да изпълните след- ните стъпки:
3. Изключете уреда.
4. Задайте нова програма за измиване. Напълнете дозатора за миялен препарат с миялен препарат, преди да зададете нова програма за измиване.

Прекъсване на програма за измиване Отворете вратичката.

- Програмата продължава от момента на прекъсване.

Задаване и стартиране на програма за измиване с отложен старт

1. Натиснете бутона вкл./изкл.
2. Натиснете бутона за отложен старт, докато индикаторната лампичка с правилния брой часове започне да мига (3 или 6 часа).

3. Задайте програма за измиване.
   – Индикаторната лампичка на програмата светва.

4. Затворете вратичката.

– Отброяването на времето до отложен старт започва.
– Отброяването на времето до отложен старт намалява със стъпки от 3 часа.
Когато отброяването завърши, програмата за измиване се стартира автоматично.
– Индикаторната лампичка за отложен старт изгасва.

He отваряйте вратичката по време на отброяването, за да предотвратите прекъсване на отброяването. Когато за-творите вратичката отново, отброяването продължава от момента на прекъсването.

1. Натиснете и задръжте бутоните на функции В и С, докато светнат всички лампички на програми.

– Когато отмените отложен старт, отменяте и програмата за измиване.

i Можете да избирате програмата на измиване и отложения старт и при за-творена вратичка. Когато натиснете бутон за програма, имате само 3 секунди да из-берете друга програма или отложен старт. След тези 3 секунди избраната про-грама стартира автоматично.

Край на програмата за измиване

Изключвайте уреда при следните условия:

- Уредът спира автоматично.

- Индикаторната лампичка за край светва.

1. Натиснете бутона "Вкл./изкл.".

Грижи и почистване

1. Отворете вратичката.
2. За по-добри резултати от изсушаването оставете вратичката на съдомиялната машина открехната няколко минути, преди да извадите съдовете.

Оставете съдовете да се охладят, преди да ги извадите от уреда. Горещите съдове може лесно да се повредят.

Изваждане на съдовете

• Първо извадете съдовете от долната кошница, а после - от горната кошница.
• Отстрани и във вратичката на уреда може да има вода. Неръждаемата стомана се охлажда по-бързо от съдовете.

ПРЕДУПРЕЖДЕНИЕ! Задайте уреда в изключено положение, преди да почиствате някоя негова част.

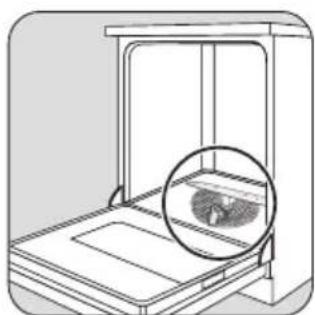

Почистване на филтрите

ВАЖНО! Не използвайте уреда без филтрите. Уверете се, че филтрите са инсталирани правилно. Неправилното инсталиране ще доведе до незадоволителни резултати от измиването и повреда на уреда.

Почистете изцяло филтрите А, В и С под течаща вода.

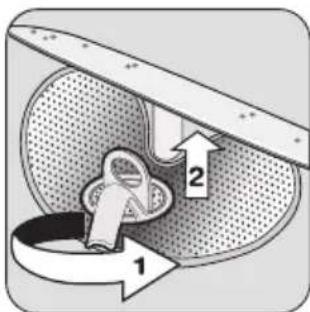

За да извадите филтрите ВиС, за- въртете дръжката на около 1/4 обо- рот обратно на ча- совниковата стрелка.

Извадете плоския филтър А от дъно-то на уреда.

Поставете фил- търната система на място. За да за- ключите филтър- ната система, за- въртете дръжката по часовниковата стрелка, докато се заключи на място.

ВАЖНО! Не сваляйте разпръсквашите рамена.

Ако отворите на разпръскващите рамена се запушат, отстранете остатъците от за- мърсявания с коктейлна пръчица.

Външно почистване

Почистете външните повърхности на машината и командното табло с влажна мека кърпа. Използвайте само неутрални миялни препарати. Не използвайте абразивни продукти, стъргалки или разтворител (ацетон, трихлоретилен и др....).

Предпазни мерки срещу замръзване

ВНИМАНИЕ! Не инсталирайте уреда на места, където температурата е под 0 °C. Производителят не носи отговорност за повреди, предизвикани от замръзване.

Ако това не е възможно, изпразнете уреда и затворете вратичката. Изключете мар- куча за подаване на вода и го изпразнете.

Как да постъпите, ако

Уредът не се включва или спира по време на работа.

Ако има неизправност, първо опитайте да намерите решение на проблема сами. Ако

не можете да намерите решение на проблема сами, обърнете се към дильра си или към Сервизния център.

Код на грешка и неизправност Възможна причина и решение

• непрекъснато мигане на индикаторната лампичка за работеща програма
  • 1 мигане на индикаторната лампичка за край
  Съдомиялната машина не се пълни с вода

- Кранът на водата е запушен или пълен с котлен камък. Почистете крана на водата.

- Кранът на водата е затворен. Отворете крана на водата.

- Филтърът в маркуча за подаване на вода е запушен. Почистете филтъра.

- Свързването на маркуча за подаване на вода е неправилно. Маркучът може да е смачкан или усу- кан. Уверете се, че свързването е правилно.

Код на грешка и неизправност Възможна причина и решение
непрекъснато мигане на индикаторната лампичка за работеща програма2 мигания на индикаторната лампичка за крайСъдомиялната машина не източва	Има запушване в канала на мивката.Почистете канала на мивката.Свързването на маркуча за източване на вода е неправилно. Маркучът може да е смачкан или усу-кан.Уверете се, че свързването е правилно.
непрекъснато мигане на индикаторната лампичка за работеща програма3 мигания на индикаторната лампичка за крайУстройството против наводнение работи	Затворете крана на водата и се обърнете към местния Сервизен център.
Програмата не се включваВратичката на уреда не е затворена.Затворете вратичката.Щепсельт не е включен.Включете го в мрежата.Изгорял е предпазител в таблото на домакинство.Сменете предпазителя.Зададен е отложен старт.Отменете отложения старт, за да пуснете програмата веднага.

След проверката включете уреда. Програмата продължава от момента на прекъсване. Ако неизправността се появи отново, обадете се в Сервизния център.

Следните данни са необходими, за да получите бърза и правилна помощ:

- Сериен номер (S.N.)

Потърсете тези стойности на табелката с данни.

Запишете необходимите данни тук:

Сериен номер: ......

Резултатите от измиването не са задоволителни
Съдовете не са чисти • Избраната програма за измиване не е приложима за то-зи тип зареждане и замърсяване.• Кошниците са заредени неправилно, така че водата не може да достигне всички повърхности.• Разпръскващите рамена не се въртят свободно поради неправилно нареждане на съдовете.• Филтрите са замърсени или не са поставени правилно.• Количество препарат за измиване е твърде малко или липсва.
Частици от варовикови отлагания по съдовете	• Резервоарът за сол е празен.• Омекотителят за вода е регулиран на грешно ниво.• Капакът на резервоара за солта не е затворен правилно.
Съдовете са мокри и мътни	• Не е използват препарат за изплакване.• Дозаторът за препарат за изплакване е празен.
Има черти, млечни петна или синкаво покритие върху стъклените чаши и чиниите	• Намалете дозата на препарата за изплакване.
Засъхнали водни капки върху стъклените чаши и чиниите	• Увеличете дозата на препарата за изплакване.• Причината може да е в миялния препарат.

Технически данни

Размери Ширина см 45
Височина см 85
Дълбочина см 61
Електрическо свързване - напрежение - обща мощ-ност - предпазител	Информацията за електрическото свързване е дадена на табелката с данни на вътрешния ръб на вратичката на съдомиялната машина.
Налягане на подаваната вода	Минимум 0,5 bar (0,05 MPa)
Максимум 8 bar (0,8 MPa)
Вместимост Комплекти 9

Опазване на околната среда

Символът върху продукта или опаковката му показва, че този продукт не

трябва да се третира като домакинските отпадъци. Вместо това, той трябва да се предаде в специализиран пункт за

рециклиране на електрическо и електронно оборудване. Като се погрижите този продукт да бъде изхвърлен по подходящ начин, вие ще помогнете за предотвратяване на възможните негативни последствия за околната среда и човешкото здраве, които иначе биха могли да бъдат предизвикани от неправилното изхвърляне като отпадък на този продукт. За по-подробна информация за рециклиране на този продукт се обърнете към местната градска управа, службата за вторични суровини или магазина, откъдето сте закупили продукта.

Опаковъчните материали са безопасни за околната среда и могат да се рециклират.

Пластмасовите компоненти са означени с маркировка, напр. >PE<, >PS< и др. Из-хвърляйте опаковъчните материали в съответния контейнер на местата за битови отпадъци.

! ПРЕДУПРЕЖДЕНИЕ! При изхвърляне на уреда следвайте процедурата:

• Извадете щепсела от контакта.
• Отрежете захранващия кабел и щепсела и ги изхвърлете.
• Изхвърлете ключалката на вратичката. Това ще попречи на децата да се за-творят вътре в уреда и да бъде застрашен животът им.

Инсталиране

! ПРЕДУПРЕЖДЕНИЕ! Уверете се, че захранващият щепсел е изключен от контакта по време на инсталирането.

Поставяне под плот

Поставете уреда в близост до кран за во- да и отточен канал. Свалете работния плот на уреда, за да го инсталирате под шкаф с мивка или кухненски работен плот. Уверете се, че размерите на отвора отго- варят на дадените размери.

1

Инсталирайте работния плот на уреда, ако искате да използвате съдомиялната машина като свободно стоящ уред. Цокълът на свободно стоящите уреди не е регулируем.

Регулиране на нивото на уреда

Уверете се, че уредът е нивелиран за правилно затваряне и уплътняване на вратичката. Ако нивото на уреда е правилно, вратичката не засяга страните на шкафа. Ако вратичката не се затваря правилно, разхлабете или затегнете регулиращите крачета, докато уредът бъде нивелиран.

Маркуч за подаване на вода

Свържете уреда към топла вода (макс. 60°) или към студена вода.

Ако топлата вода идва от алтернативни източници на енергия, които са по-безопасни за околната среда (например слънчеви или фотоелектрически панели и вятърна енергия), използвайте топла вода, за да намалите консумацията.

Свържете маркуча за подаване на вода към кран с резба 3/4".

ВНИМАНИЕ! Не използвайте подаващи маркучи от стар уред.

Налягането на водата трябва да бъде в рамките на ограниченията (вж. "Технически спецификации"). Уверете се, че местната водоснабдителна компания осигурява средното налягане на мрежата за вашия регион.

Уверете се, че няма прегъвания в маркуча за подаване на вода и че той не е смачкан или усукан.

Завъртете маркуча за подаване на вода наляво или надясно, така че да съответства на поставянето на контрагайката. Поставете правилно контрагайката, за да не допуснете течове на вода.

ВНИМАНИЕ! Не свързвайте уреда към нови тръби, които не са били

използвани дълго време. Оставете водата да тече няколко минути и след това свържете маркуча за подаване.

Маркуч за подаване на вода

Маркучът за подаване е устойчив на ви- соко налягане. Той може да издържи мак- симално налягане до 6 МРа. Отвън, мар- кучът за подаване има защита против евентуални повреди. Ако вътрешният маркуч се прекъсне, водата в маркуча ще потъмнее. Можете да я видите през спе- циалната прозрачна обшивка. Ако е нео- бходимо, затворете крана на водата и се свържете със Сервизния център.

Маркучът за подаване на вода

AQUALOCK се ин- сталира с устрой- ство за безопас- ност, което пред- пазва от случайно разхлабване. За да извадите маркуча:

- натиснете лост- чето (В),

- завъртете задържащия пръстен (А) обратно на часовниковата стрелка.

Маркуч за оттичане

Свържете маркуча за оттичане на во-дата към сифона на мивката.

Вътрешният диаметър трябва да бъде помалък от диаметъра на маркуча.

Ако свързвате маркуча за оттичане на во- дата към сифон под мивката, свалете пластмасовата мембрана (А). Ако не сва- лите мембраната, останалата храна може да предизвика запушване в сифона на маркуча за източване.

ВНИМАНИЕ! Уверете се, че водните

съединения са херметични, за да предотвратите теч на вода.

Свързване към електрическата мрежа

ПРЕДУПРЕЖДЕНИЕ!

отговорност, ако вие не спазите тези мерки за безопасност.

Заземете уреда в съответствие с мерките за безопасност.

Уверете се, че номиналното напрежение и типът на захранването на табелката с данни отговарят на напрежението и захранването на местното електроснабдяване.

Винаги използвайте правилно инсталиран, защитен от токов удар контакт.

Не използвайте разклонители,

съединители и удължителни кабели.

Съществува опасност от пожар.

Обърнете се към Сервизния център.

Уверете се, че щепсельт на захранването е достъпен след инсталирането.

Не дърпайте захранващия кабел, за да изключите уреда. Винаги дърпайте за щепсела.

Содржина

Сега може да го направите следново:
