产品类型	MiniDV摄像机
品牌	松下
型号	NV-GS60GC
尺寸（宽x高x深）	66 x 83 x 137毫米
重量（不含电池）	410克
电源	7.2伏直流（可充电电池组）
图像传感器	1/6英寸CCD
有效像素	约340,000
光学变焦	24倍
数码变焦	800倍
镜头	松下镜头，F1.8
LCD显示屏	2.5英寸彩色LCD（约113,000像素）
取景器	彩色电子取景器（0.33英寸，约113,000像素）
录制介质	MiniDV磁带
视频录制系统	数字（SD模式）
音频录制系统	16位（48千赫）/ 12位（32千赫）
白平衡	自动/室内/室外/手动
最低照度	1勒克斯（夜视模式）
接口	USB 2.0，AV（视频和音频），S-视频，直流输入
附带配件	交流适配器，电池组，遥控器，AV线，USB线，肩带
保养与清洁	用柔软干布清洁镜头。避免暴露在阳光直射或高温下。
安全注意事项	请勿拆卸。远离水和湿气。仅使用指定电池和充电器。
备件与可修复性	提供备用电池、充电器和遥控器。维修应由合格服务人员进行。
一般信息	松下NV-GS60GC MiniDV摄像机，配备24倍光学变焦和2.5英寸LCD屏幕。

常见问题 - NV-GS60GC PANASONIC

如何将摄像机中的视频传输到电脑？

使用附带的USB线将摄像机连接到电脑。将摄像机设置为PC模式（通常通过菜单）。电脑应将其识别为可移动驱动器。将视频文件从摄像机的存储中拖放到电脑上。或者，如果使用模拟采集卡，可以通过AV线使用视频采集软件。

NV-GS60GC使用什么类型的电池，续航时间多长？

它使用7.2伏可充电锂离子电池组（型号：CGR-D08或等效型号）。典型录制时间约为1-2小时，具体取决于使用情况和条件。如需长时间使用，请考虑购买更高容量的电池。

如何在电视上播放视频？

使用附带的AV线（黄色为视频，红色/白色为音频）将摄像机连接到电视。将摄像机设置为播放模式，然后在电视上选择相应的输入。或者，如果电视支持，使用S-视频线可获得更好的画质。

摄像机无法开机怎么办？

首先，确保电池已充满电。尝试直接连接交流适配器。如果仍然无法开机，电池可能有缺陷。检查电池触点是否有污垢或腐蚀。如果问题仍然存在，设备可能需要专业维修。

如何清洁镜头和LCD屏幕？

使用柔软干布轻轻擦拭镜头和LCD屏幕。避免使用纸巾或粗糙材料。对于顽固污渍，用镜头清洁液稍微润湿布（不要用水）。切勿直接向设备喷洒液体。

MiniDV磁带的最大录制时间是多少？

标准60分钟MiniDV磁带在SP模式（标准播放）下提供约60分钟，在LP模式（长时间播放）下提供90分钟。使用高质量磁带以获得最佳效果。

如何恢复出厂设置？

要将摄像机重置为出厂默认设置，请进入菜单，选择“设置”或“初始设置”，然后选择“重置”。确认操作。这将清除所有自定义设置，但不会擦除录制的磁带。

为什么室内录制时图像昏暗？

该摄像机的最低照度为1勒克斯。对于低光照室内录制，启动夜视模式（通常有专用按钮）。确保适当照明或使用外部灯光。同时检查光圈设置是否过高。

可以使用外部麦克风吗？

NV-GS60GC没有麦克风输入插孔。音频通过内置立体声麦克风录制。如果需要外部音频，需要单独录制并在后期制作中同步。

如何负责任地处理电池？

不要将电池扔进垃圾桶。应在指定的锂离子电池回收点进行回收。联系当地废物管理部门了解正确的处理方法。切勿焚烧电池。

用户手册 NV-GS60GC PANASONIC

- 請勿將本設備暴露於雨中、潮濕、滴水或濺水的環境中，並且勿將盛滿液體的物體（如花瓶）放在本設備上。

• 請僅使用推薦的附件。
• 請勿卸下機身的前蓋 （或後蓋）；機身內沒有用戶可維修的部件。需要維修時，請聯繫授權的維修人員。

注意！

• 請勿將此設備安置在書櫃、壁櫥或其他狹窄的地方。請確保本機通風良好。若想降低由於過熱而導致的電擊或火災的危險，請勿讓窗簾或其他物品遮住通風孔。
• 請勿用報紙、桌布、窗簾及類似物品遮住本機的通風孔。
• 請勿將明火放置在本機上，如點燃的蠟燭。
• 用環保的方式處理電池。

電源插座應當安置在本設備附近，並使於連接。電源線的主要插頭應當保持隨時可以使用的狀態。

若想將本設備完全從 AC 電源斷開，請從 AC 插座上拔下電源線插頭。

產品識別標號位於本機的底部。

請仔細閱讀使用說明書並正確使用攝像機。

- 由於未按照使用說明書中說明的操作步驟進行操作，而導致的損害或材料的損壞僅由用戶負責。

試用攝像機

在記錄首個重要事件前，首先要試用一下攝像機，以保證其錄製性能與各種功能能夠正常使用。

製造商對於錄製內容的損失不承擔任何責任。製造商對於因攝像機、其附件或錄影帶的故障或缺陷造成的任何損失概不負責。

請嚴格遵守版權法。

若非個人使用，複製先期錄製的錄影帶、磁碟、其他出版物或播放材料都侵犯版權法。即使是個人使用，也嚴禁複製某些特定的材料。

• 攝像機使用了版權保護技術，並且被日本和美國的專利技術和知識產權所保護。要想使用這些版權保護技術，必須得到 Macrovision 公司的授權。禁止分解或改裝攝像機。
• 使用說明書中的所有其他公司和產品名稱都是各個公司的商標或註冊商標。

參照頁

參照頁頁碼的兩側標有短划線，例如：-00-

菜單操作流程用 >> 表示。

請僅使用推薦的附件。

• 除提供的 AV 電纜外，請勿使用任何其他的 AV 電纜。
• 當您使用單獨購買的線纜時，使用線纜的長度一定要在 3 m 之內。

如何更換保險絲

保險絲的位置根據 AC 電源線類型的不同而有所不同（圖 A 與 B）。

確保使用合適的 AC 電源線並遵照下列指示進行操作。

圖例可能與實際的 AC 電源線有所不同。

1) 用螺絲起子開啓保險絲蓋。

2) 更換保險絲並關上並合緊保險絲蓋。

- 如果看到此符號的話 -

歐盟以外國家的棄置資訊

如欲丟棄本產品，請聯絡當地政府單位或經銷商，洽詢正確的棄置方法。

目錄

安全注意事項....2

使用之前

附件....5

可選件....5

部件的識別和操作....5

安裝鏡頭蓋 7

手柄带....7

電源....8

充電時間和可拍攝時間....9

打開攝錄放影機....9

設置日期和時間....10

使用 LCD 顯示屏.... 11

使用取景器....11

快速啟動 12

插入/取出錄影帶 13

選擇模式 14

控制桿的使用方法.... 14

帮助模式 15

轉換語言 16

使用菜單焚屏.... 16

調整 LCD 顯示屏 / 取景器 17

拍攝模式

拍攝前的檢查....18

在錄影帶上錄製....19

拍攝檢查 19

空白尋像功能....20

在錄影帶上錄製靜態圖片(拍照)……20

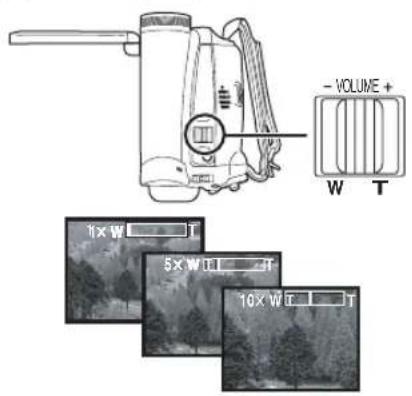

放大/縮小功能 21

自拍....22

背光補償功能....22

全彩夜視功能....23

柔化肌膚模式....23

淡入/淡出功能 24

風聲噪音減小功能....24

錄製供寬銀幕電視使用的影像.... 25

畫面穩定器功能....25

在各種情況下拍攝（場景模式）……26

用自然色彩拍摄(白平衡)......27

手動對焦調整....28

手動快門速度/光圈調整....28

重播模式

重播錄影帶....30

逐格重播 31

在電視機上重播....31

編輯模式

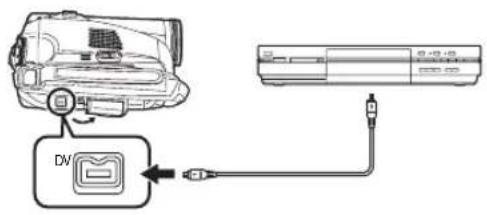

拷贝到 DVD 錄影機或 VCR (複製) 32

用 DV 電纜錄製（數位複製）…… 33

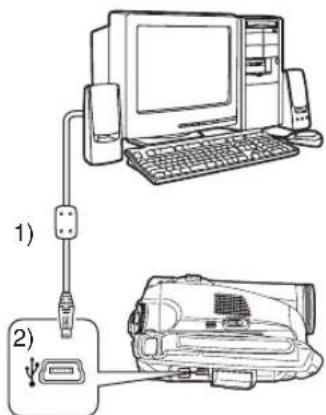

使用本攝錄放影機作爲網路攝影機

(Windows XP SP2) 33

在 Macintosh 上使用 34

菜單

菜單列表.... 36

與照相有關的菜單 37

與重播有關的菜單 38

其他菜單.... 38

其他方面

指示内容.... 39

警告 / 報警指示 40

無法同時使用的功能.... 41

請求修理前(問題和解決方法)……41

使用注意事项.... 44

術語解釋 47

規格

規格 48

(A) 中華人民共和國香港特別行政區以及沙烏地阿拉伯
⑧ 中華人民共和國香港特別行政區以及沙烏地阿拉伯以外的其他地區

10) MC 保護鏡 (VW-LMC30E)
11) 三腳架 (VW-CT45E)
12) DV 電纜 (VW-CD1E)
- 在某些國家和地區有些附件可能無法使用。

部件的識別和操作

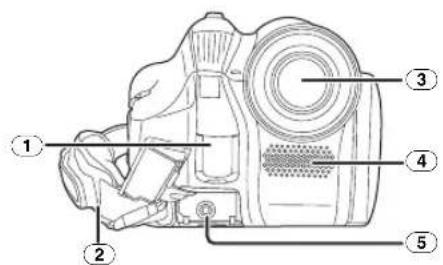

■ 攝錄放影機

①白平衡感測器-27-
② 手柄带 -7-
③ 鏡頭

- 在鏡頭前安裝 MC 保護鏡 (VW-LMC30E；可選件)、ND 濾鏡 (VW-LND30E；可選件)、長焦轉換鏡頭 (VW-LT3014E；可選件) 或者廣角轉換鏡頭 (VW-LW3007E；可選件)。不要安裝其他附件。(鏡頭蓋除外)

④ 麥克風(內置、立體聲)-21-..-24-

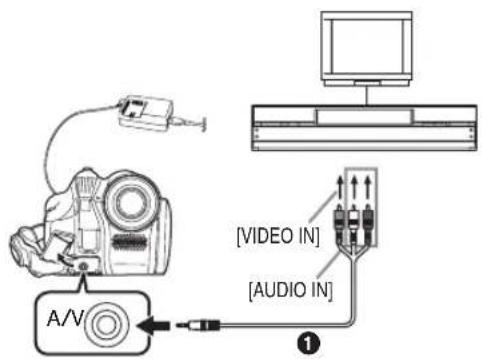

⑤ 音頻視頻輸出端子 [A/V] -32-
- 請只使用提供的 AV 電纜，否則可能無法正常重播聲音。

⑥揚聲器-30-
⑦ 錄影帶彈出桿 [OPEN/EJECT] -13-
⑧ 錄影帶盒倉 -13-
⑨ DV 端子 [DV] -32-
⑩ USB 端子 [ ]

由於 LCD 生產技術的限制，在取景器焚屏上可能會有一些微小的亮點或者暗點。但這不是故障，不影響拍攝的圖片。

⑫ 電池座 -8-
13 電池釋放桿 [BATTERY RELEASE] -8-
14 DC 輸入端子 [DC/C.C.IN] -8-
15 電源開關 [OFF/ON] -9-
16 狀態指示燈 -9-
⑰ 菜單鍵 [MENU] -16-
18 控制桿 -14-
19 模式轉盤 -14-
⑳ 拍攝啟動/停止鍵-19-

21 LCD 顯示屏 -11- -46-

由於 LCD 生產技術的限制，在 LCD 顯示屏焚屏上可能會有一些微小的亮點或者暗點。但這不是故障，不影響拍攝的圖片。

22 LCD 顯示屏打開部分 [OPEN] -11-
23 重置鍵 [RESET] -40-43-
(24) 模式選擇開關 [AUTO/MANUAL/FOCUS] -18- -26- -28-

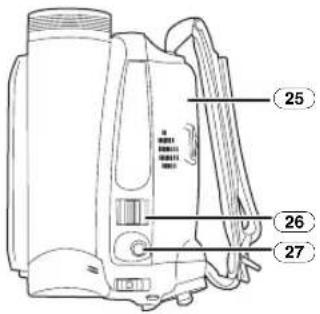

25 錄影帶倉蓋 -13-

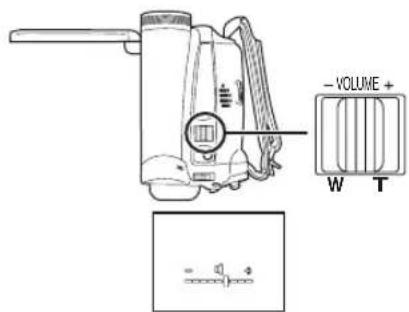

②6 變焦桿 [W/T] -21- 音量桿 [-VOLUME+] -30-
27 拍照鍵 -20-

這是一個孔眼，用於把攝錄放影機安裝到可選的三腳架/VW-CT45E上。（關於如何把三腳架安裝到攝錄放影機上，請仔細閱讀使用說明書。）

• 把肩背帶（可選件）穿過固定器①，並使其穿過止動夾②，如此帶子將不會脫落。往外拉伸③至少 2cm。
• 同樣把肩背帶的另一頭也安裝好。

1 鏡頭蓋和鏡頭蓋吊帶安裝在手柄帶上。 把鏡頭蓋吊帶的一端穿過鏡頭蓋上的安裝孔。 然後把鏡頭蓋穿過本身所構成的圈並拉緊。

• 不使用鏡頭蓋時，請朝著箭頭的方向，拉動鏡頭蓋吊帶。①
• 在不進行拍攝時，請一定用鏡頭蓋蓋住鏡頭，以保護鏡頭。②

①翻轉帶了。
② 調整帶子的長度。
③ 固定住带子。

使用之前

電源

■ 電池的充電

當您買到本產品時，電池是未充電的。在使用本產品前，請先給電池充電。

• 電池的充電時間 -4)
• 我們建議使用 Panasonic 的電池。(5-)
• 如果使用了其他品牌的電池，我們不能保證本產品的質量。

- 如果 DC 輸入線被連接到 AC 適配器，則電池將不能被充電。從 AC 適配器上取下 DC 輸入線。

1 把 AC 電源線連接到 AC 適配器和 AC 電源插座。

2 對准標記把電池放到電池安裝座上，然後再把電源插頭牢牢地插進去。

閃爍：電池過放電（過度放電）。稍等片刻，指示燈將會點亮，開始正常充電。當電池的溫度過高或過低時， [CHARGE] 指示燈閃爍，電池的充電時間將比正常的充電的時間要長一些。

■ 連接到 AC 電源插座

連接 AC 適配器時本機處於待機狀態。只要將 AC 適配器連接到插座，主要電路就總是 “帶電”的。

1 把 AC 電源線連接到 AC 適配器和 AC 電源插座。
2 把 DC 輸入線連接到 AC 適配器。
3 把 DC 輸入線連接到本產品上。

• AC電源線的輸出插頭不能完全插入AC適配器的插口內。如圖①所示，有一個空隙。
• 由於電源線是專為攝錄放影機設計的，不要在其他設備上使用本電源線。或者不要在本攝錄放影機上使用其他設備的電源線。

8

LSQT1135

■ 裝入電池

把電池頂靠在電池座上，並滑動電池，直到發出嘢噠一聲。

在滑動 [BATTERY RELEASE] 桨的同時，滑動電池，把其収下。

• 請用手握住電池，以防掉到地上。
• 取下電池之前，一定將 [OFF/ON] 開關設定為 [OFF]。

注意

如果電池更換方法不正確會有爆炸的危險。請只使用製造商推薦的相同或同等型號的電池替換。請根據製造商的指導處理使用過的電池。

使用之前

充電時間和可拍攝時間

下表所列出的時間為在 25^ C 的溫度下和 60% 的濕度下的時間。該表謹作爲指導。如果溫度高於或低於規定值，則充電時間將會變長。

提供的電池CGR-DU06(7.2 V/640 mAh)	A	1 h 40 min
	B	1 h 50 min(1 h 25 min)
	C	55 min(45 min)
CGA-DU12(7.2 V/1150 mAh)	A	2 h 25 min
	B	3 h 15 min(2 h 40 min)
	C	1 h 40 min(1 h 20 min)
CGA-DU14(7.2 V/1360 mAh)	A	2 h 45 min
	B	3 h 50 min(3 h)
	C	1 h 55 min(1 h 30 min)
CGA-DU21(7.2 V/2040 mAh)	A	3 h 55 min
	B	5 h 45 min(4 h 30 min)
	C	2 h 55 min(2 h 15 min)
CGA-DU07(7.2 V/680 mAh)	A	1 h 30 min
	B	1 h 55 min(1 h 30 min)
	C	1 h(45 min)

Ⓐ 充電時間
⑧ 最大連續可拍攝時間
© 間斷拍攝時間

(間斷可拍攝時間指的是當拍攝和停止操作反復進行時可以拍攝的時間。)

“1 h 40 min”表示1小時40分鐘。

●提供的電池為 CGR-DU06 型。
- 表內所示時間只是粗略的估算。該時間是指使用取景器時的可拍攝時間。括弧內的時間是指使用LCD顯示屏時的可拍攝時間。
- 對於長時間的拍攝（連續拍攝2小時或更長的時間，間斷拍攝1小時或更長的時間）我們建議使用CGA-DU12型、CGA-DU14型和CGA-DU21型電池組。

• 在下列情況下，可拍攝的時間將會變短：
• 同時使用取景器和 LCD 顯示屏，並向前轉動 LCD 顯示屏進行自拍時等。
• 電池在使用或者充電後，會變熱。使用時攝錄放影機的主要機件也會變熱。這是正常的現象。
• 隨著電池容量的減少，其顯示將發生變化：

打開攝錄放影機

如果在鏡頭蓋未取下的情況下打開攝錄放影機，自動白平衡調整可能無法正常工作。請取下鏡頭蓋後，再打開攝錄放影機。

■ 接通電源的方法

1 在按動鍵 ① 的同時，將 [OFF/ON] 開關設置為 [ON]。

• 狀態指示燈點亮紅色，電源開啓。
• 在錄影帶拍攝模式中，如果在 LCD 顯示屏關閉，取景器縮回時將 [OFF/ON] 開關設定為 [ON]，則將關閉電源。

■ 關閉電源的方法

1 在按動鍵 ① 的同時，將 [OFF/ON] 開關設置為 [OFF]。

• 在不使用攝錄放影機時，將 [OFF/ON] 開關設定為 [OFF]。
• 當電源關閉時，狀態指示燈熄滅。

使用之前

■ 如何用 LCD 顯示屏 / 取景器開關電源

在將電源開關設定為 [ON] 的時候，當本機處於錄影帶拍攝模式時，可以用 LCD 顯示屏和取景器開啓及關閉電源。

1 展開 LCD 顯示屏或拉出取景器來用。(-11-)

- 如果不關閉 LCD 顯示屏和締回取景器，電源將不會關閉。

- 狀態指示燈自動熄滅，電源關閉。（如果快速啟動設定為 [ON]12-），則本機進入快速啟動待機模式，狀態指示燈變緣。）

- 當在錄影帶上拍攝時，即使關閉 LCD 顯示屏並縮回取景器，電源也不會關閉。

3 開啓 LCD 顯示屏或拉出取景器以再次開啓電源並使用攝錄放影機。

- 狀態指示燈點亮，電源開啓。

設置日期和時間

當第一次開啓攝錄放影機時，將出現[SET DATE AND TIME]。

- 選擇 [YES]，然後按操縱桿的中間部位。執行下面的步驟 2 和步驟 3 設定日期 / 時間。

如果癸屏顯示出不正確的日則 / 時間，則請進行調整。

- 設定為錄影帶拍攝模式。

1 設定 [基本功能] >> [時鐘設定] >> [是]° (-16-)

2 左右移動控制桿，選擇要設定的項目。然後上下移動控制桿，設定想要的值。

- 年份將按下列方式變化： 2000, 2001, ..., 2089, 2000, ...

- 使用 24 小時制

3 按壓控制桿確定設定。

●時鐘功能從 [00] 秒開始計數。

■ 關於日期 / 時間

- 日期和時間功能是由內置鋰電池驅動的。

- 在正式錄製之前一定要檢查時間，因爲內置時鐘不是十分準確。

給內置鋰電池充電

- 當攝錄放影機開啓時，如果出現 [☑] 或 [--]，則表示內置鋰電池電量耗儘了。川下面的步驟為電池充電。當充電後第一次開啓電源時，會顯示 [設定日則與時間]。請選擇 [是] 並設定日則和時間。將 AC 適配器連接到攝錄放影機或將電池裝入攝錄放影機中，內置鋰電池將會被充電。將攝錄放影機放置大約 24 小時，電池就能驅動日則和時間大約 6 個月。（即使 [OFF/ON] 開關設定為 [OFF]，電池仍會被再次充電。）

可以在打開的 LCD 顯示屏上一邊觀看影像，一邊進行拍攝。

1 將手指放到 LCD 顯示屏的打開部位，並朝箭頭所示方向往外拉出 LCD 顯示屏。

2 調整 LCD 顯示屏的角度，達到您滿意的程度。

- 它能朝鏡頭方向轉動 180°① 或者朝収景器方向轉動 90°②。

• 可以從菜單調整 LCD 顯示屏的亮度和色彩級別。
• 如果強力打開或轉動 LCD 顯示屏，攝錄放影機可能會被損壞或造成故障。
• 如果 LCD 顯示屏向鏡頭方向旋轉 180°，並且開啓取景器（自拍時），LCD 顯示屏和取景器會同時亮。

使用取景器

■拉伸出取景器

1 拉出取景器。通過收緊擴展鈕和拉伸使其伸展。

- 取景器將被啟動。（如果開啓 LCD 顯示屏，取景器將不會啟動。）

■ 調整視野

1 滑動目鏡校正器的旋鈕調整焦距。

- 可以從菜單調整取景器的亮度。

使用之前

快速啟動

當快速啟動開啓時，即使 LCD 顯示屏和取景器都關閉，電池電源仍會消耗。

再次開啓 LCD 顯示屏或取景器約 1.7 秒後，攝錄放影機將恢復到拍攝 / 暫停模式。

• 請注意，在快速啟動模式下，大約暫停拍攝功率的一半正在被消耗。使用快速啟動模式會減少電池的拍攝 / 重播時間。

• 只有在下列的情況下，才能被這樣啟動。

• 使用電池時
  設定為錄影帶拍攝模式時，插入了一盤錄影帶。

• 使用 AC 適配器時

即使未插入錄影帶，也可使用快速啟動。

- 設定為錄影帶拍攝模式。

1 設定 [設定] >> [快速啟動] >> [開]。(-16-)
2 當 [OFF/ON] 開關仍被設定為 [ON] 時，關閉 LCD 顯示屏並縮回取景器。

• 狀態指示燈點亮綠色，本機進入快速啟動待機模式。
• 如果不關閉 LCD 顯示屏和締回取景器，攝錄放影機就不會進入到快速啟動待機狀態。

3 開啓 LCD 顯示屏或取景器。

- 狀態指示燈點亮紅色，攝錄放影機在開機後約1.7秒左右進入拍攝暫停狀態。

■ 取消快速啟動

1 設定 [設定] >> [快速啟動] >> 關。(-16-)
●如果在本機處於快速啟動待機狀態時將 [OFF/ON] 開關設定為 [OFF]，電源也會關閉。
- 如果待機狀態持續約30分鐘，狀態指示燈熄滅，攝錄放影機將被徹底關閉。

- 在下列情況下，會取消快速啟動並關閉電源。

• 移動模式轉盤時。
• 取下電池或 AC 適配器時。

• 在錄影帶拍攝模式中使用電池的同時取出錄影帶時。

• 常攝錄放影機在自動白平衡的情況下快速啟動時, 如果正在拍攝的場景有與上次拍攝的場景不同的光源, 則需要一些時間, 直到白平衡調整好。(當使用全彩夜視功能時, 上次拍攝的場景的白平衡被保留了下來。)

• 如果在快速啟動待機狀態時開啓電源，變焦放大率變為 5 × ，圖片尺寸可能會和在快速啟動待機狀態前的圖片尺寸有所不同。
• 如果將[節電] (-37-)設定為[5分鐘]，本機自動進入到快速啟動待機模式，將 [OFF/ON] 開關設定為 [OFF]，然後再次回到 [ON]。同樣，關對 LCD 顯示屏並縮回取景器，然後再次開啓 LCD 顯示屏或拉出取景器。

1 安裝上 AC 適配器或電池，然後開啓電源。
2 滑動 [OPEN/EJECT] 桿，打開錄影帶倉蓋。

3 在錄影帶倉打開後，插入 / 取出錄影帶。

- 在插入錄影帶時，請按圖示方向插入，然後牢牢插入直到不能繼續前進為止。

- 取出錄影帶時，應筆直地向外抽出。

- 在插入錄影帶時，請按圖示方向插入，然後牢牢插入直到不能繼續前進為止。 - 取出錄影帶時，應筆直地向外抽出。

4 按動 [PUSH] 標記 ① 以關閉錄影帶倉。

- 錄影帶倉被收起。

小心： 在關閉錄影帶倉時，小心不要夾到您的手指。

5 只有在錄影帶倉完全座合以後，才能按標記來關閉錄影帶倉蓋。

• 放入一盤先前拍攝過的錄影帶時，請使用空白尋像功能查找想繼續拍攝的位置。如果覆蓋以前拍攝過的錄影帶時，一定要查找到想繼續拍攝的位置。
• 請關嚴錄影帶倉蓋。
• 在關閉錄影帶倉蓋時，不能讓任何物品，如電纜，捲入到倉蓋內。
• 使用後,一定要將錄影帶回捲到起點,取出錄影帶然後放在盒子裡，盒子要垂直放置46-()
• 如果在 LCD 螢幕和 / 或取景器上沒有顯示水汽凝結的指示燈，並且注意到在鏡頭或主機上出現水汽凝結，不要開啓錄影帶倉蓋，否則會在磁頭或錄影帶上形成水汽凝結。(44)

■ 當錄影帶倉不能露出時

• 完全關閉錄影帶倉蓋，然後再重新完全打開。
• 檢查電池電量是否已經耗盡。
• 檢查錄影帶倉蓋是否與手柄帶有如下圖所示的接觸。在這種情況下，當倉蓋打開時一定要避免手柄帶和倉蓋的接觸。

- 將 [OFF/ON] 開關設置為 [OFF]，然後再設置為 [ON]。

- 檢查電池電量是否已經耗盡。

■ 防止意外擦除

如果打開了錄影帶上的防止意外擦除滑塊 ①（朝[SAVE]箭頭方向滑動），就不能在這個錄影帶上進行拍攝。當拍攝時，要關閉錄影帶的防止意外擦除滑塊（朝[REC]箭頭方向滑動）。

使用之前

選擇模式

轉動模式轉盤選擇所需的模式。

1 轉動模式轉盤。
- 將您想要的模式設置為 ①。

在菜單熒幕上的操作以及在多影像顯示上對要重播檔案的選擇

上下左右移動操縱桿以選擇項目或檔案，然後按中心部位選定。

1	上移選擇。
2	下移選擇。
3	左移選擇。
4	右移選擇。
5	按中心部位確定。

■ 操縱桿和螢幕顯示

按操縱桿的中心部位，螢幕上將顯示圖示。每次操縱桿下移，指示都會變更。

（在錄影帶播放模式中，圖示會自動顯示在螢幕上。）

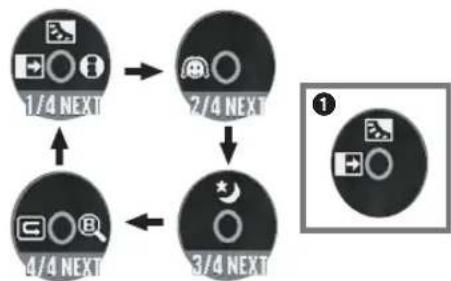

1) 錄影帶拍攝模式

([AUTO/MANUAL/FOCUS] 開關設定為 [AUTO])

1/4			淡人淡出	-24-
	▲		背光補償	-22-
	▶		幫助模式	-15-
2/4			柔化肌膚模式	-23-
3/4	▲		全彩夜視	-23-
4/4			拍攝檢查	-19-
	▶		空白尋像	-20-

- 在錄影帶上拍攝時顯示 ①。

使用之前

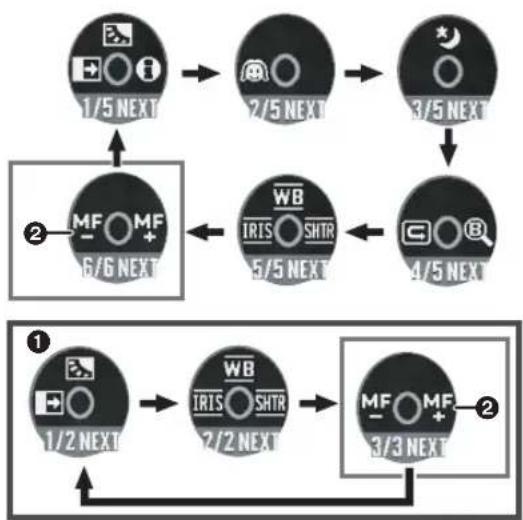

2) 錄影帶拍攝模式

([AUTO/MANUAL/FOCUS] 開關設定為 [MANUAL])

5/5		IRIS	光圈或增益值	-28-
	▲	WB	白平衡	-27-
	▶	SHTR	快門速度	-28-
6/6		MF	手動對焦調整	-28-
	▶	MF+

• 在錄影帶上拍攝時顯示 ①
• ② 僅在 [AUTO/MANUAL/FOCUS] 開關被設定為 [FOCUS] 時顯示。

3) 錄影帶播放模式

	▲	▼||	重播/暫停	-30-
	▼	■	停止	-30-
	◀	◀◀	倒帶(倒帶搜索重播)	-30-
	▶	▶◀	快進(快進搜索重播)	-30-

幫助模式

選擇一個用來說明功能的圖示。

- 設定為錄影帶拍攝模式。

1 在拍攝暫停時，按操縱桿以顯示圖示。向下移動操縱桿直到出現圖示 ①。

2 向右移動操縱桿以選擇幫助模式圖示 [θ]。

- 在錄影帶拍攝模式中，當 [AUTO/MANUAL/FOCUS] 開關設定為 [AUTO] 時，幫助模式會說明所顯示的操作圖示。

3 向上、下、右移動操縱桿以選擇想要的圖示。

●螢幕上顯示所選圖示的解釋。
- 每次操縱桿下移，指示都會變更。

■要結束幫助模式

選擇 [EXIT] 圖示或按 [MENU] 鍵。

- 使用幫助模式時，不能拍攝或者設定功能。

使用之前

轉換語言

可以在焚屏的顯示上或菜單焚屏上轉換語言。

1 設定 [LANGUAGE] >> [中文]。

• 顯示出與模式轉盤所選模式相對應的菜單。
• 當菜單正在顯示時，不要切換模式轉盤。

2 上下移動控制桿選擇頂級菜單。

3 向右移動或按下控制桿，設定選擇。

4 上下移動控制桿，選擇子菜單。

5 向右移動或按下控制桿，設定選擇。

6 上下移動控制桿，選擇要設定的項目。

7 按壓控制桿確定設定。

■ 退出菜單熒屏

按 [MENU] 鍵。

回到前一個焚屏

向左移動控制桿。

■ 關於菜單設置

- 在錄影帶上拍攝時，不顯示功能表。另外，顯示功能表時，無法在錄影帶上進行拍攝。

使用之前

調整 LCD 顯示屏 / 取景器

■ 調整亮度及色彩級別

1 設定 [設定] >> [LCD 設定] 或 [EVF 設定] >> [是]。

2 上下移動控制桿，選擇要調整的項目。

[LCD 設定]

☀️: LCD 顯示屏的亮度

⑧：LCD 顯示屏的色彩級別

[EVF 設定]

EVF：取景器的亮度

3 左右移動控制桿，移動表示亮度的豎條數量。

4 按 [MENU] 鍵或控制桿，完成設置。

• 當 LCD 顯示屏朝鏡頭方向旋轉 180° 時，LCD 顯示屏的亮度不能調整。
• 要調節取景器的亮度，請關閉 LCD 顯示屏並拉出取景器使其啟動。
• 這些設置不會影響實際錄製的影像。
• 如果調整 LCD 顯示屏的色彩級別，取景器的色彩級別也自動改變。

拍摄模式

拍攝模式

拍攝前的檢查

在拍攝重大事件前，如婚禮，或在長時間沒使用過攝錄放影機時，請檢查下列情況。

進行一次測試拍攝以確保影像拍攝和音頻錄製工作正常。

■ 攝錄放影機的基本握持

1)

2)

1) 用雙手來握持攝錄放影機。
2) 將手穿過手柄帶
3) 不要用手挡住麥克風或者感測器。
4)雙臂靠近自己的身體。
5) 雙腿微微張開一些。
- 常在露天拍攝，應儘可能拍攝成背景有陽光的圖片。如果被拍攝的物體是逆光的，則在拍攝時被拍攝的物體會變黑。

■ 檢查要點

- 取下鏡頭蓋。(-7-)

(如果在鏡頭蓋未取下的情況下打開攝錄放影機，自動白平衡調整可能無法正常工作。請取下鏡頭蓋後，內打開攝錄放影機。)

• 手柄带的調整 -7-
  ●開啓 LCD 顯示屏或収景器。

（當 LCD 顯示屏和取景器都關閉時，不能開始拍攝。即使在拍攝過程中關閉 LCD 顯示屏和取景器，直到拍攝停止電源也不會關閉。）

• 調整 LCD 顯示屏 / 取景器 (-17-)
  -電源 -8-)
• 請插入一盤錄影帶 -1(3-)
• 設置日期 / 時間10-4
• 設置 SP/LP 模式 (-18-)

■ 關於自動模式

- 將 [AUTO/MANUAL/FOCUS] 開關設置為 [AUTO]，色彩平衡（白平衡）和對焦將會自動調整。

• 根據物體等的亮度情況，光圈和快門速度自動調整為最佳亮度。（在設定為錄影帶拍攝模式時：快門速度調整到最大值 1/250。）
• 根據光源和場景，色彩平衡和對焦可能不能調整。在這種情況下，手動調整白平衡和對焦。

●場景模式設置 -16-
- 白平衡設置 -47-)
- 快門速度設置 -48-)
●光圈 / 增益值設置-28()
-對焦設置 -18-)

■ 拍攝模式

可以轉換錄影帶拍攝模式。

- 設定為錄影帶拍攝／播放模式。

1 設定 [基本功能] 或 [進階功能] >> [拍攝速度] >> [SP] 或 [LP]。

如果選擇了 LP 模式，則攝錄時間將會是 SP 模式的 1.5 倍，但是有一些功能將不能使用。

• 對於重大事件的拍攝，我們建議使用 SP 模式。
• 為了完全發揮 LP 模式的性能，我們建議使用標有 LP 模式的 Panasonic 錄影帶。

• 在 LP 模式下，圖片的質量並不比 SP 模式下的圖片質量差，但在重播的影像上有可能出現馬賽克雜訊，或者某些功能有可能無效。

• 在其他的數位視頻設備上，或者在沒有 LP 模式的數位視頻設備上重播

• 重播的影像是在其他數位視頻設備上以LP模式錄製的
• 逐格重播

拍摄模式

在錄影帶上錄製

取下鏡頭蓋。(-7-)

(如果在鏡頭蓋未取下的情況下打開攝錄放影機，自動白平衡調整可能無法正常工作。請取下鏡頭蓋後，再打開攝錄放影機。)

- 設定為錄影帶拍攝模式。

2 再次按拍攝啟動 / 停止鍵暫停錄製。

• 關於錄影帶的錄製時間，請參見-9。
• 進行拍攝檢查 (-19-) 以確認拍攝的影像是否合乎要求。
• 要查找未拍攝的部分，請進行空白尋像 (-20-)。
  ■ 在錄影帶拍攝模式下焚屏上的顯示內容

1) 已經流失的錄製時間
2) 剩餘的錄影帶指示

■ 關於剩餘錄影帶時間在熒屏上的指示

- 剩餘錄影帶時間按分鐘顯示。

(小於3分鐘時，指示開始閃爍。)

• 在 15 秒或者更短的錄製期間內，可能不顯示剩餘錄影帶時間指示或剩餘錄影帶時間指示不準確。
• 有時剩餘錄影帶時間指示所顯示的剩餘錄影帶時間會比實際剩餘錄影帶時間短2到3分鐘。

拍攝檢查

最後拍攝的影像重播 2 到 3 秒。檢查後，攝錄放影機將被設定為拍攝暫停。

• 設定為錄影帶拍攝模式。
  1 在拍攝暫停時，按操縱桿以顯示圖示。向下移動操縱桿直到出現圖示 ①。
  2 向左移動操縱桿以選擇拍攝檢查圖示 [C]。

- [已啟動拍攝檢查]指示在攝錄放影機的螢幕上出現。

拍摄模式

空白尋像功能

搜索拍攝影像的最後部分（錄影帶未使用部分）。完成搜尋後，空白搜尋功能將被取消並且攝錄放影機進入到拍攝暫停狀態。

- 設定為錄影帶拍攝模式。

1 在拍攝暫停時，按操縱桿以顯示圖示。向下移動操縱桿直到出現圖示 ①。
2 向右移動操縱桿以選擇空白搜尋圖示 [B]。

。

3 當確認信息出現時，選擇 [是] 並按操縱桿的中心部位。

■中途停止空白尋像

向下移動操縱桿以選擇

[■]圖示。

• 如果錄影帶沒有空白部分，則攝錄放影機就會在錄影帶的終點停下來。
• 攝錄放影機在最後拍攝影像的終點前大約1秒鐘的地方停下來。當您在那點開始拍攝時，就能從最後的影像開始無縫拍攝。

在錄影帶上錄製靜態圖片（拍照）

可以用攝錄放影機的鏡頭拍攝靜態圖片。

- 設定為錄影帶拍攝模式。

1 在拍攝暫停模式下，按 📄 ] 鍵。

• 攝錄放影機大約用 7 秒鐘錄製 幅靜態圖片，然後返回到拍攝暫停模式。
• 如果設置為[進階功能] >> [快門效果] >> [開],可以添加影像和類似釋放快門的聲音。

- 拍照錄製的結果能比正常的影像質量稍微差一些。

■ 連續拍照

如果設置為[進階功能]>>[快門效果]>>[開]，並按住 [ ] 鍵，攝放影機將以 0.7 秒的時間間隔連續拍攝靜態圖片，直到鬆開鍵子為止。
- 熒屏發生閃爍，同時會錄下快門的嘢噠聲。

拍摄模式

放大/縮小功能

光學放大可達 30×。

- 設定為錄影帶拍攝模式。

1 廣角拍攝(縮小):

向 [W] 方向推動 [W/T] 桿。

特寫拍攝(放大):

向 [T] 方向推動 [W/T] 桿。

• 當在用手握持攝錄放影機拍攝圖片的情況下進行放大時，我們建議使用畫面穩定器功能。
• 當對遠距離物體對焦時，如果被拍攝物體距攝錄放影機 1.3 m 或更遠，可以獲得更加準確的焦距。
• 當變焦速度很快時，物體可能難以對焦。
• 當變焦放大率是 1× 時，攝錄放影機可以對距離鏡頭大約 2cm 的物體進行對焦。
• 注意，當在變焦過程中釋放 [W/T] 桿時，可能會錄下機械聲。釋放變焦桿前，請輕輕地將變焦桿移回初始位置。

■ 數位變焦功能

如果變焦放大率超過 30 倍，則數位變焦功能將啟動。數位變焦功能允許選擇的放大率為從 50× 到 1000×。

- 設定為錄影帶拍攝模式。

1 設定 [進階功能] >> [數位變焦] >> [50×] 或 [1000×]。

[50×] : 最高 50×

[1000×]: 最高 1000×

- 數位變焦放大率越大，影像質量越差。

■ 關於變速變焦功能

- 變焦速度的變化取決於 [W/T] 桿的移動量。

■ 使用變焦麥克風功能

該功能與變焦操作相結合，麥克風會以長焦拍攝的方式清晰地收集遠處的聲音，或以廣角拍攝的方式收集近處的聲音。

- 設定為錄影帶拍攝模式。

1 設定 [進階功能] >> [變焦麥克風] >> [開]。

拍摄模式

自拍

可以一邊看著 LCD 顯示屏，一邊拍攝自己。可以拍攝位於攝錄放影機前的人物，同時給他們提供影像。影像成水平反轉的形式，就好像您從鏡了裏面所看到的影像是一樣的。

(打算拍攝的影像就是那個正在拍攝的影像。)

- 在拍攝時，拉出取景器觀看圖片。

1 把 LCD 顯示屏轉向鏡頭的一側。

• 在取景器螢幕上出現垂直方位的顯示，這是正常現象，並不代表有任何問題。
• 當 LCD 顯示屏轉向鏡頭一側時，即使推動控制桿的中心部位圖標也不會出現。

背光補償功能

這可以防止逆光物體變暗。

- 設定為錄影帶拍攝模式。

1 按操縱桿以顯示圖示。向下移動操縱桿直到出現圖示 ①。
2 向上移動操縱桿以選擇背光補償圖示 [E]。

• [背光補償開]指示在攝錄放影機的螢幕上出現。
  ●螢幕上的影像將變得更亮。

■ 恢復正常拍攝

再次選擇 [ ] 指示。

• [背光補償關] 指示在攝錄放影機的螢幕上出現。
• 如果關閉電源或操作模式轉盤，背光補償將被取消。

拍摄模式

全彩夜視功能

本功能可使您在黑暗處拍攝彩色物體，並使其從背景中突出出來。

將攝錄放影機固定在三腳架上，可以無震動地拍攝影像。

- 祝能使用手動對焦。

- 被拍攝場景看起來好像沒有邊框。

全彩夜視功能

可以用鮮艷的色彩拍攝黑暗場景。

- 設定為錄影帶拍攝模式

1 按操縱桿以顯示圖示。向下移動操縱桿直到出現圖示 ①。

2 向上移動操縱桿以選擇全彩夜視圖示 [★]。

- [全彩夜視開]指示在攝錄放影機的螢幕上出現。

- 每向上按動一次切換一次模式。 OFF → 全彩夜視功能 → OFF

■ 取消彩色夜視功能

再次選擇 [ ] 指示。

- [全彩夜視關] 指示出現在攝錄放影機的螢幕上。

- 如果在明亮處設定，螢幕會發白一會兒。

- 全彩夜視功能可使CCD的信號充入時間比平時長約25×，所以暗場景（最小2lx）可以拍攝得很明亮。因此，可能會看到平常看不見的亮點，但這並非故障。

- 當關閉電源或操作模式轉盤時，全彩夜視功能將取消。

柔化肌膚模式

該模式能夠以更柔和的色調拍攝肌膚的顏色。在拍攝人物的半身像時，這一模式更加有效。

- 設定為錄影帶拍攝模式。

1 按操縱桿以顯示圖示。向下移動操縱桿直到出現圖示 ①。

2 向左移動操縱桿以選擇柔化肌膚圖示 [icon]。

- [柔化肌膚模式開 ]指示在攝錄放影機的螢幕上出現。

■ 取消柔化肌膚模式

再次選擇 [ ] 圖示。

- [柔化肌膚模式關 ]指示在攝錄放影機的螢幕上出現。

- 如果場景中的背景或其他任何東西有與皮膚類似的色彩，這些色彩也會變得柔和。

- 如果亮度不足，效果會不明顯。

拍摄模式

淡入/淡出功能

淡入

影像和聲音漸漸出現。

淡出

影像和聲音漸漸消失。

- 設定為錄影帶拍攝模式。

1 按操縱桿以顯示圖示。向下移動操縱桿直到出現圖示 ①。

2 向左移動操縱桿以選擇淡入淡出圖示 [→]。

- [淡人淡出開] 指示在攝錄放影機的螢幕上出現。

3 按拍攝啟動 / 停止鍵。

開始拍攝。(淡入)

開始拍攝時，影像 / 聲音完全消失，然後漸漸出現。

影像/聲音逐漸消失。影像/聲音完全消失後，拍攝停止。

- [淡人淡出關]指示在攝錄放影機的螢幕上出現。

■ 選擇淡入 / 淡出的顏色

可以選擇漸變圖片中出現的顏色。

1 設定 [進階功能] >> [淡入淡出] >> [白色] 或 [黑色]。

- 當選擇了淡入 / 淡出功能時，開始拍攝影像時要花費幾秒鐘的時間顯示影像。此外，暫停錄製也要花費幾秒鐘的時間。

風聲噪音減小功能

這會減少拍攝時進入麥克風的風聲噪音。

- 設定為錄影帶拍攝模式。

1 設定 [基本功能] >> [消除風聲] >> [開]。

■ 取消風聲噪音減少功能

設定 [基本功能] >> [消除風聲] >> 關。

- 默認設定是 [開]。

- 根據風力的強度，消滅風聲噪音。（如果在強風下啟動該功能，立體聲效果會減弱。當風力變弱時，立體聲的效果就會重新恢復。）

拍摄模式

錄製供寬銀幕電視使用的影像

這種操作方法可以使您錄製出與寬銀幕電視相兼容的影像。

寬屏電影功能

拍攝的影像的銀幕的上、下兩處帶有黑色的條帶，所以看起來就像是電影一樣。

- 設定為錄影帶拍攝模式。

1 設定 [基本功能] >> [寬屏電影模式] >> [開]。

■ 取消寬屏電影功能

設定 [基本功能] >> [寬屏電影模式] >> 關。

• 根據所連接的電視機不同，重播出來的影像也是有變化的。請參照您電視機的使用說明書。
• 這一功能並不能加寬拍攝的範圍。
• 在電視機的熒屏上重播影像時，在某些情況下，日期 / 時間指示可能被消抹掉。
• 根據電視機的情況，圖片的質量可能會降低。
• 當把寬屏電影的圖片輸入到個人電腦中時，根據使用的軟體，輸入的圖片有可能顯示得不正確。

畫面穩定器功能

可以減輕在拍攝過程中由於手的抖動而使影像發生晃動的情況。

- 設定為錄影帶拍攝模式。

1 設定 [進階功能] >> [防震功能] 功能 >> [開]。

■ 取消畫面穩定器功能

設定 [進階功能] >> [防震功能] 功能 >> 關。

• 使用三腳架時，我們建議您關掉畫面穩定器。
• 在荧光燈照射下，影像的亮度可能發生變化，或者色彩看起來不自然。
• 在使用全彩夜視功能時，畫面穩定器功能是不工作的。在這種情況下，[图标]指示閃爍。
• 在下列情況下，畫面穩定器功能可能不能有效地發揮作用。
• 常使用了數位變焦時
• 常使用了轉換鏡頭時
• 當在極端黑暗的地方進行拍攝時
• 當攝錄放影機抖動得很厲害時
• 當您追蹤著一個運動著的物體來進行拍攝時

拍摄模式

在各種情況下拍攝（場景模式）

當您在不同環境下拍攝影像時，這種模式會自動設定最佳的快門速度和光圈。

- 設定為錄影帶拍攝模式。

1 將 [AUTO/MANUAL/FOCUS] 開關設置為 [MANUAL]。

2 設定[基本功能] >> [場景模式] >> 選擇需要的模式。

1)

3)

4)

5)

1) [氵] 運動模式

● 拍攝運動場景或快速移動的場景

2) [ ] 剪像模式

- 使人物突出於背景

3) [ ] 低光模式

- 使黑暗場景拍攝的更加明亮

4)[ ]聚光燈模式

- 用於拍攝在聚會或劇場中聚光燈下的物體

5)[ ]海灘 & 雪地模式

- 用於在耀眼的地方拍攝影像，如滑雪場和海灘

■ 取消場景模式功能

設定 [基本功能] >> [場景模式] >> 關 或將 [AUTO/MANUAL/FOCUS] 開關設定為 [AUTO]。

運動模式

• 對於所拍攝圖片的重播暫停，本模式可使本機呈現出無抖動的狀態。
• 在正常重播時，影像的移動可能會不流暢。
• 由於重播影像的顏色和亮度可能會變化，所以要避免在熒光燈、水銀燈或鈉燈下拍攝。
• 如果在強光下拍攝，或者被拍攝的物體反光很強，會出現垂直光線。
• 如果亮度不夠，運動模式將無法工作。[※]指示將閃爍。
• 如果在室內使用此模式，熒屏會發生閃爍。

肖像模式

- 如果在室內使用此模式，熒屏會發生閃爍。在這種情況下，要將場景模式設置為 關。

低光模式

- 極暗的場景無法獲得良好的拍攝效果。

聚光燈模式

- 如果拍攝的物體極亮，拍攝的影像會發白，而且拍攝影像的周邊部分會特別暗。

海灘 & 雪地模式

- 如果拍攝的物體極亮，拍攝的影像會發白。

拍摄模式

用自然色彩拍攝(白平衡)

根據場景或照明條件的不同，自動白平衡功能可能不能再現自然的色彩。在這種情況下，可以手動調整白平衡。

- 設定為錄影帶拍攝模式。

1 將 [AUTO/MANUAL/FOCUS] 開關設置為 [MANUAL]。

2 向上移動操縱桿以選擇白平衡圖示 [WB]。

3 左右移動操縱桿，選擇白平衡模式。

1) 自動白平衡調整 [AWB]
2) 室內模式 （適用於在白熾燈下拍攝） [ ]
3) 室外模式 [※]
4) 手動調整模式 [■]

■ 恢復自動調整

左右移動控制桿，直到出現[AWB]指示。或者，將[AUTO/MANUAL/FOCUS]開關設置為[AUTO]。

• 如果在鏡頭蓋未取下的情況下打開攝錄放影機，自動白平衡調整可能無法正常工作。請取下鏡頭蓋後，再打開攝錄放影機。
• 在同時設置白平衡和光圈/增益時，要先設置白平衡。
• 只要拍攝條件發生變化，就要重新設置白平衡以便進行正確調整。

■ 手動設置白平衡

在步驟3中選擇[■]。然後，當整個焚屏為白色時，向上移動控制桿選擇■]指示。

■ 關於 [■] 指示閃爍的說明

選擇手動調整模式時

• 閃爍說明以前調整的白平衡被保存。此設置將被保存直到白平衡被再次重新調整。
  當白平衡不能在手動調整模式下進行設置時

- 在手動調整模式下無法在暗處正常調整白平衡。 在這種情況下，要使用自動白平衡模式。 在手動調整模式下設置時

- 設置完成後，將保持點亮。

■ 關於白平衡感測器

白平衡感測器能在拍攝時檢測光源的類型。
- 拍攝時不要遮蓋白平衡感測器，否則將無法正常工作。

拍摄模式

手動對焦調整

如果因條件所致難以自動對焦，可以手動調整焦距。

- 設置為錄影帶拍攝模式。

1 將 [AUTO/MANUAL/FOCUS] 開關設置為 [MANUAL]。

- 顯示出 [MNL] 指示和手動對焦 [MF] 指示。

3 左右移動操縱桿，調整焦距。

- 當進行廣角對焦時，如果進行放大，物體可能不能對準焦點。請首先放大物體，然後在物體上對焦。

■ 恢復自動調整

將 [AUTO/MANUAL/FOCUS] 開關設置為 [AUTO] 或 [FOCUS]。

手動快門速度/光圈調整

快門速度

當拍攝快速移動的物體時，需要調整快門速度。 光圈

當熒屏太亮或太暗時，需要調整光圈。

- 設置為錄影帶拍攝模式。

1 將 [AUTO/MANUAL/FOCUS] 開關設置為 [MANUAL]。

2 左右移動操縱桿以選擇快門光圈圖示 IRIS 或快門速度圖示 SHTR。

3 左右移動操縱桿，調整快門速度和光圈。

1) 快門速度
2) (光圈) 光圈 / 增益值

拍摄模式

■ 恢復自動調整

將 [AUTO/MANUAL/FOCUS] 開關設置為 [AUTO]。

手動快門速度調整

• 由於重播影像的顏色和亮度會有變化，所以要避免在熒光燈、水銀燈或鈉燈下拍攝。
• 如果手動增加快門速度，則靈敏度將降低，從而增益值會自動升高，那將會增加焚屏上的雜訊。
• 如果物體極亮或高度反光，在重播影像上會出現垂直的光線，但這不是故障。
• 在正常重播時，影像的移動可能會不流暢。
• 在極亮的地方拍攝時，焚屏的色彩可能會改變或閃爍。在這種情況下，手動將快門速度調整到1/50或1/100。

手動光圈 / 增益調整

• 手動調整這兩個設定時，在設定光圈（光圈/增益）前請先設定快門速度。
• 如果該值不能變為 “OPEN”，則無法調整增益值。
• 如果增益值增加，則熒屏上的雜訊就會增加。
• 根據變焦放大率的不同，光圈值可能沒有顯示。

■ 快門速度的範圍

1/50 至 1/8000 秒：錄影帶拍攝模式

快門速度越接近 1/8000 就越快。

光圈 / 增益值的範圍

CLOSE (關閉), F16, ..., F2.0,

OPEN (開啓 : F1.8) 0dB, ..., 18dB

數值越接近 [CLOSE] 影像越暗。

數值越接近 [18dB] 影像越亮。

帶 dB 的數值為增益值。

重播模式

重播模式

重播錄影帶

- 設定為錄影帶播放模式。

(一個操作圖示自動出現在 LCD 顯示屏上。)

• 在錄影帶播放模式中，關閉 LCD 顯示屏和取景器，並縮回取景器時，電源將不會關閉。
• 在快進搜索 / 回捲搜索重播過程中，快速移動的影像可能會出現馬賽克雜訊。
• 在快進搜索 / 倒帶搜索重播前後，螢幕可能會變黑一會兒或者可能會有些干擾。

■ 調整音量

調整重播時揚聲器的音量。

1 移動 [-VOLUME+] 桿來調整音量。

- 如果聽不到聲音，請檢查 [設定] >> [12bit 音頻]。

■ 反復重播

當錄影帶到頭後，將自動回捲，然後再次重播。

1 設定 [進階功能] >> [重複播放] >> [開]。

- 出現 [◀▶] 指示。（為了取消重複重播模式，設定 [重複播放] >> 關 或者關閉電源。）

■ 音頻設置

• 當重播錄影帶時如果聽不到想要的聲音，請在[設定] >> [12bit 音頻] 中檢查設置情況。
• 當在 [12bit] 狀態下拍攝和複製音頻並且設定為 [設定] >> [12bit 音頻] >> [混合] 時，則不管 [音頻輸出] 中的設定是甚麼將以立體聲重播。

1 在重播過程中，向上移動操縱桿，選擇 [▶/■] 圖示暫停重播。

2 推 [-VOLUME+] 桿。

- 如果持續推動該桿，則影像將連續逐格重播。

- 暫停圖示顯示片刻。暫停圖示消失後，將開始連續逐幀重播。

■ 恢復正常重播

向上移動操縱桿，選擇 [▶/■] 圖示開始重播。

在電視機上重播

用本攝錄放影機拍攝的影像可以在電視機上重播。

- 在本攝錄放影機上插入一盤錄製好的錄影帶。

- 在將本機連接至電視機之前，請務必關閉本機的電源。

1 連接攝錄放影機和電視機。

- 用 AV 電纜 ① 連接攝錄放影機和電視機。

2 開啓攝錄放影機，將模式轉盤設定為錄影帶重播模式。

3 選擇電視機的輸入頻道。

4 向上移動控制桿，選擇 [▶/■] 圖標開始重播。 ● 影像和聲音輸出到電視機上。

5 向下移動控制桿，選擇 [■] 圖標停止重播。

- 使用 AC 適配器可以免除電池用光的煩惱。

■ 如果影像或音頻沒有從攝錄放影機輸出到電視機上

- 檢查插頭的插入深度是否足夠。

- 檢查 [12bit 音頻] 設定。(-38-)

- 檢查連接端子。

- 檢查電視機的輸入設定(輸入開關)。(有關更詳細的說明，請參閱電視機的使用說明書。)

編輯模式

編輯模式

拷貝到 DVD 錄影機或 VCR (複製)

用攝錄放影機拍攝的圖片可以保存在 DVD-RAM 或其他媒體中。有關錄影機的說明，請參見說明書。

- 將已錄製好的錄影帶放入攝錄放影機中，將未錄製的 DVD-RAM 或錄影帶放入 DVD 錄影機或 VCR 中。

1 連接攝錄放影機和錄影機。

用 AV 電纜連接起來

- 用 AV 電纜 ① 連接攝錄放影機和錄影機。

用可選的 DV 電纜進行連接 (僅適用於有 DV 插孔的設備)

2 開啓攝錄放影機，設定為錄影帶播放模式。

3 在電視機和錄影機上選擇輸入頻道。

4 向上移動操縱桿，選擇 [▶/■] 圖示開始重播。 (播放機)

●圖像和聲音被再現。

5 開始拍攝。(錄影機)

6 停止拍攝。(錄影機)

7 向下移動操縱桿，選擇 [■] 圖示停止重播。 (播放機)

- 有關更詳細的說明，請參見電視機和錄影機的使用說明書。

- 不需要功能指示或日期和時間指示時，請在錄影帶播放模式中分別設定 [設定] >> [顯示] >> 關 或 [基本功能] >> [日期 / 時間] >> 關。（當用 DV 電纜連接攝錄放影機和錄影機時，這些指示可能不會出現。）

■ 攝錄放影機既沒有影像也沒有聲音輸出到電視機中時

- 檢查插頭的插入深度是否足够：

- 檢查 [12bit 音頻] 設定。(-38-)

- 檢查連接端子。

編輯模式

用DV電纜錄製(數位複製)

用 DV 電纜 VW-CD1E（可選件）①來連接帶 DV 插孔的其他數位視頻設備和本攝錄放影機時，會以數位格式獲得影像優質的複製。

- 設定為錄影帶播放模式。(播放機/錄影機)

1 用 DV 電纜連接攝錄放影機和數位視頻設備。

- 向上移動操縱桿，選擇 ●[11] 圖示。

5 向上移動導航鍵，再次選擇 [●/■] 圖示，停止錄製。（錄影機）

6 停止重播。(放像機)

■ 取消拍攝待機狀態

本機處於拍攝待機狀態時，向下移動導航鍵，選擇 [■] 圖示。

- 在複製過程中，不要插拔 DV 電續，否則複製會無法正常完成。

- 如果已複製的圖片 （雙語視頻等）包含主音和副音，重播時用 [設定] >> [音頻輸出] 選擇需要的聲音。

- 即使所用設備上配有如IEEE 1394等的DV插孔，在某些情況下也可能無法進行數位複製。有關更詳細的說明，請參見所連接設備的使用說明書。

- 不管錄影機上菜單的設置是什麼，數位複製都要採用與重播錄影帶相同的[音效選擇]模式進行。

- 錄影機顯示屏上的影像會失真，但不影響錄製的影像。

- 如果用攝錄放影機拍攝包含版權保護信號 （複製保護）的圖片，重播時圖片會失真，出現馬賽克圖案。

- 斷開 USB 電纜，因爲常用 USB 電纜連接時無拍攝來自外部輸入端子的輸入信號。

- 當輸入寬銀幕影像時，諸如菜單熒幕或操作圖標那樣的顯示被水平拉長。

- 當圖片從 DV 端子輸人的同時，按操縱桿中心部位操作圖示閃爍，而不是從螢幕側面出現。

使用本攝錄放影機作為網路攝影機 (Windows XP SP2)

要將 Windows XP 升級為 SP2，選擇 [start] >> [All Programs (Programs)] >>

[Windows Update]

如果攝錄放影機被連接到您的個人電腦上，可以通過網路將視頻從攝錄放影機傳送給其他人。如果個人電腦配置適當，也可以進行音頻交換。（可以使用連接在個人電腦上的麥克風代替攝錄放影機上的麥克風。）

軟體：

Windows Messenger 5.0/5.1 (Windows XP)

MSN Messenger 7.0/7.5 (Windows 2000/XP)

Windows Live Messenger 8.0 (Windows XP)

DirectX 9.0b/9.0c

■ 連接攝錄放影機與個人電腦（用作網路攝影機）

1 將攝錄放影機設置為影帶播放模式或者錄影帶拍攝模式。

2 用 USB 輔助連接電纜把攝錄放影機與個人電腦連接到一起。

當在錄影帶播放模式下，使用攝錄放影機作為網路攝影機時，操作圖標指示與通常操作時的有所不同。

① 通常操作時
② 網路攝影模式下（錄影帶播放模式）
- 即使上/下/右/左移動控制桿(%, ■, ▶▶, ◀◀)，操作圖標上所選的方向並不會以黃色亮起。
- 當按下控制桿的中心部位時，操作圖標開始閃爍而不是從熒屏邊上顯現。
- 如果將攝錄放影機作為網路攝影機使用時，那時所交換的視頻質量將由網際網路的連接狀態所決定。
- 在網路攝影模式中，無法將視頻 （圖片）錄製到錄影帶上。
- 在網路攝影模式下通信時，音頻可能會中斷，這由通信環境或個人電腦的性能所決定。
- 如果在錄影帶播放模式下操作錄影帶的時候連接USB連接電纜，錄影帶將停止運作。
- 如果在網路攝影模式（錄影帶拍攝模式）下連接USB連接電纜，則時間碼指示、SP/LP指示或圖標將消失。
- 在網路攝影模式（錄影帶播放模式）下，操作圖標將改變。
- 如果將本攝錄放影機作為網路攝影機使用時有病毒檢測軟體正在運行，則攝錄放影機會中斷運行。在這種情況下，結束 Messenger，重新連接攝錄放影機並重新啟動 Messenger。

在Macintosh上使用

■ 在 iMovie 4/iMovie HD 上的操作環境

操作系統：

帶預先安裝；

Mac OS X v10.3 至 10.4

CPU :

PowerPC G3 (400 MHz 或更高)、G4、G5

Intel Core Duo

Intel Core Solo

接口：

DV (FireWire) 端子 (IEEE1394.a)

• iMovie/iMovie HD 包含在所有新的 Macintosh 上，或同 iLife 一同出售。
  1 將攝錄放影機設定為錄影帶播放模式。
  2 用 DV 介面電纜 (可選件) 將攝錄放影機連接到 Macintosh 上。
• 關於更多資訊，請訪問 http://www.apple.com 與 Apple Computer 公司聯繫。

• Microsoft® 和 Windows® 是 Microsoft 公司在美國和／或其他國家的註冊商標或商標。
• Intel®和Pentium®是Intel公司在美國和／或其他國家的註冊商標或商標。
• Apple、Mac OS、iMovie/iMovie HD、FireWire 是 Apple Computer 公司在美國和／或其他國家的註冊商標或商標。
• 本使用說明書中所使用的一切其他名稱、公司名稱、產品名稱等均是各相應公司的商標或注冊商標。
• Microsoft產品螢幕截圖的再版是經Microsoft公司許可的。
• 您所使用產品的名稱可能會與說明書中所述的名稱不同。根據操作環境和其他因素的不同，本說明書中所使用畫面上的內容可能與在您的焚屏上所看到的畫面不相同。
• 儘管這些使用說明書中的熒屏是以英語來顯示舉例的，但是也支持其他的語言。
• 在本使用說明書中，凡屬 Panasonic 品牌帶 USB 端子的數位視頻攝錄放影機指的都是攝錄放影機。
• 本說明書不包括個人電腦的基本操作，也不對任何術語進行定義。有關此類訊息，請參閱隨同個人電腦所附的使用說明書。

菜單

菜單

菜單列表

菜單的圖形和說明採用使於理解的解釋方式，所以不同於實際菜單指示。

■ [錄影帶拍攝菜單]

1)[基本功能]

[場景模式]-26-

[拍攝速度]-18-

[消除風聲]-24-

[寬屏電影模式]-25-

[時鐘設定]-10-

2) [進階功能]

[防震功能]-25-

[淡入淡出]-24-

[音效選擇]-37-

[數位變焦]-21-

[變焦麥克風]-21-

[快門效果]-20-

3)[設定]

[顯示 -]7-

[日期/時間]-37-

[節電]-37-

[快速啟動]-12-

[操作音]-37-

[LCD 設定] -17-

[EVF 設定] -17-

[初始設定]-38-

[示範模式] -38-

4) [LANGUAGE] -16-

■ [錄影帶重播菜單]

1)[基本功能]

[日期/時間]-37-

2)[進階功能]

[拍攝速度 78-

[拍攝待機] -33-

[重複播放] -30-

3)[設定]

[12bit 音頻 -]8-

[音頻輸出]-38-

[顯示] -37-

[LCD 設定] -17-

[EVF 設定] -17-

[節電]-37-

4) [LANGUAGE] -16-

菜單

與照相有關的菜單

■ [日期/時間]

在日期指示和時間指示之間轉換。

- 擷錄放影機將自動錄製錄影帶中圖片上的日期和時間。

■[音效選擇]

轉換錄音 (PCM 音頻) 系統。

[12bit]: 以 “12 bit 32 kHz 4 tracks” 的方式進行錄音。（其他音頻信號複製後，可以保留原有的音頻信號。）

[16bit]: 以 “16 bit 48 kHz 2 tracks” 的方式進行錄音。可以較高的質量錄音。（如果複製音頻信號，則原有的音頻信號將被擦除。）

- 無法在本機上進行配音。如果想用配音功能在原型上編輯聲音，請在拍攝時設定為 [12bit]。

■ [顯示 ]

設置為 [開]，顯示模式可以轉換到所有功能。設置為 關，可以轉換到最低顯示。

■ [操作音]

設置為 [開]，將按以下的方式發出確認 / 報警操作音。

1 聲囉囉音
- 當開始拍攝時
- 當開啓電源時
- 當本機從快速啟動待機模式進入到拍攝暫停時
2 聲囉囉音
- 當暫停拍攝時
- 常關閉電源時
- 當木機進入到快速啟動待機模式時
2 聲囉囉音 4 次
- 當插入的錄影帶的防止擦除滑塊設定為 [SAVE] 時，發生水汽凝結 (-44-) 時以及其他情況。檢查螢幕上顯示的句子。(40-)

■ [節電 ]

關: 當 5 分鐘內沒有進行任何操作，則自動設置為待機模式。在待機模式下，

[1]閃爍，並且在按下拍攝啟動/停止鍵後開始錄製所用的時間比平時要長。

[5 分鐘]: 常 5 分鐘內沒有進行任何操作，攝錄放影機將自動關閉以保護錄影帶或防止電池用盡。當使用攝錄放影機時，請再次打開。

- 在下列情況下，即使設置了[節電]>>[5分鐘]，電源可能也不會關閉。

• 連接到 AC 電源插座時（使用 AC 適配器時）
• 將 USB 電纜或 DV 電纜連接到個人電腦或其他設備時

菜單

與重播有關的菜單

[12bit 音頻]

如果想用配音功能在原型上編輯聲音，請在拍攝時設定為 [12bit]。

重播以 [12bit] 錄音的錄影帶時，可以轉換聲音（PCM 音頻）。

[混合]: 同時重播 ST1 和 ST2 的聲音。

- 無法在本機上進行配音。重播在本機上錄製的錄影帶時，如果設定為 ST2，則可能無法聽到聲音。請設定為ST1。

■[音頻輸出]

這一菜單的功用是轉換重播的聲音。

其他菜單

■ [初始設定]

根據功能的結合，當菜單不能選擇時，設置為[是]，可將菜單恢復到出廠時的設置情況。（語言設定不能恢復到出廠時的設定狀態。）

■ [示範模式]

如果設定為[示範模式]>>[開]而未插入錄影帶，攝錄放影機會自動設定為示範模式，介紹其功能。如果按下任何按鈕或執行任何操作，都將取消示範模式。如果在約10分鐘內未進行任何操作，會自動啟動示範模式。要終止示範模式，請插入一盤錄影帶，或設定為[示範模式]>>關。正常使用時，請將此功能設定為關。

其他方面

其他方面

指示内容

各種功能和攝錄放影機的狀態可以在焚屏上顯示出來。

基本指示

- 剩餘的電池電量

0h00m00s00f: 時間碼

15:30:45: 日期 / 時間指示

拍攝指示

R0:45: 剩餘的錄影帶時間

- 剩餘錄影帶時間按分鐘顯示。

(不足3分鐘時，指示開始閃爍。)

SP: 標準播放模式（拍攝速度模式） -18-

LP: 長時間播放模式（拍攝速度模式） -18-

●: 正在拍摄 -19-

II(綠色): 拍攝暫停-19-

■(綠色閃爍): 待機模式

II(紅色): 淡出

C: 拍攝檢查 -19-

AUTO:自動模式-18-

MNL: 手動模式 -26-

MF: 手動對焦 -28-

5×: 變焦放大率指示-21-

背光模式-22-

圖：畫面穩定器-25-

1/500: 快門速度 -28-

F2.4: F 光圈值 -28-

6dB: 增益值 -28-

: 柔化肌膚模式 -23-

W: 淡入淡出(白色)-24-

B：淡入淡出（黑色）-24-

★：全彩夜视功能-23-

6：空白寻像-20-

zOOM: 變焦麥克風 -21-

：消除風聲噪音-24-

：運動模式（場景模式）-26-

：肖像模式（場景模式）-26-

低光模式（場景模式）-26-

A: 聚光燈模式（場景模式）-26-

水上 & 雪地模式 (場景模式) -26-

AWB : 自動白平衡 -27-

※：室內模式 (適用於在白熾燈下拍攝)-27-

※：室外模式 -27-

: 白平衡調整模式 -27-

WEB: 網路攝影模式（拍攝）

重播指示

●： 正在拍摄

▶: 重播 -30-

II: 暫停 -30-

▶▶：快進 / 快進搜索重播 -30-

◀◀: 倒帶 / 倒帶搜索重播 -30-

▶/◀: 逐格重播 -31-

重複重播 -30-

12bit, 16bit: 音頻錄音模式 -37-

音量調整 -30-

WEB: 網路攝影模式（重播）

其他方面

警告/報警指示

如果以下指示亮起或閃爍，請檢查攝錄放影機。

確認性指示

☐: 插入的錄影帶的防意外擦除滑塊位於 [SAVE] 位置。

沒有插入錄影帶。

[--]/

內置電池的電量不足。-10-

!：自拍時出現警告/報警指示。將LCD顯示屏轉向取景器方向，檢查警告 / 報警指示。

END:

在拍攝時錄影帶到達終點。

✗：攝像頭不乾淨。-44-

文本指示

檢測到露水 / 取出錄影帶：

發生了水汽凝結。取出錄影帶，稍等片刻。錄影帶倉打開時需要一定的時間，但這不是故障。-44-

電量不足：

電池的電量不足。請進行充電。-8-

未插入錄影帶：

沒有插入錄影帶。-13-

錄影帶結束：

拍攝過程中錄影帶到頭了。

檢查拍攝標簽：

錄影帶上的防止意外刪除滑塊位於 [SAVE]

位置時，試圖在錄影帶上拍攝圖片。

錄影帶上的防止意外刪除滑塊位於 [SAVE]

位置時，試圖在錄影帶上進行數位複製。

錄影帶無法重播（其他格式）:

重播的錄影帶部分是以不同的電視制式拍攝的。此錄影帶與本攝錄放影機不相容。

關閉錄影帶門：

錄影帶倉蓋開著。請關閉錄影帶倉蓋。

禁止複製：

因媒體受複製保護而無法正確錄製影像。

需要清潔磁頭：

視頻頭髒了。-44-

請按重置鍵：

檢測到設備有缺陷。按 [RESET] 鍵6-()（可解決此問題。

斷開 USB 電纜：

您正試圖在 USB 電纜連接到攝錄放影機時在錄影帶上拍攝圖片。

PC 不支持 USB2.0:

攝錄放影機所連接的個人電腦不支持

USB 2.0

無法使用 USB:

連接 DV 電纜的同時又連接 USB 電纜。

更改爲手動模式：

常 [AUTO/MANUAL/FOCUS] 開關設置為 [AUTO] 時，試圖在 [場景模式] 上選擇項目。

翻轉 LCD 顯示屏：

當 LCD 顯示屏朝鏡頭方向旋轉 180° 時，LCD 顯示屏的亮度不能調整。

取消夜視模式：

在全彩夜視模式中，試圖在[場景模式]下選擇除 [關 ]之外的選項。

因攝錄放影機的規格問題有些功能被禁止或無法選擇。下表所示為被條件限制功能的例子。

功能 禁止功能的條件
●畫面穩定器 ●當使用全彩夜視功能時
●背光補償	●當設置光圈/增益時●當使用彩色夜視功能時
●幫助模式●空白尋像●肌膚柔和●拍攝檢查	●當向錄影帶上拍攝時
●全彩夜視 ●當向錄影帶上拍攝時
●場景模式 ●當將	[AUTO/MANUAL/FOCUS]開關設置為[AUTO]時●當使用全彩夜視功能時
●改變白平衡 ●當使用數位變焦時(30×或更高)●當使用全彩夜視功能時
●調整快門速度、光圈 /增益	●當使用全彩夜視功能時●當使用場景模式時

功能 禁止功能的條件

請求修理前（問題和解決方法）

電源 / 機身

1: 攝錄放影機的電源不能打開。

• 電池是否充足電？請使用充足電的電池。
• 電池的保護電路已經可能啟動。請將電池裝在AC適配器上停留5到10秒。如果攝錄放影機仍不能使用，說明電池已經失效了。

- LCD 顯示屏或取景器是否開啓？

2: 攝錄放影機電源自動關閉

- 如果將 [節電] 設置為 [5分鐘] 並連續 5 分鐘未使用攝錄放影機，電源會自動關閉，以保護錄影帶和節省電量。要恢復拍攝，請將 [OFF/ON] 開關設置為 [OFF]。然後再轉到 [ON]。(37-) 另外，如果將 [節電] 設定為 關，電源不會自動關閉。

3: 攝錄放影機電源供電時間不夠長。

• 電池電量是否足夠？如果電池剩餘的電量的指示閃爍或顯示“電量不足”資訊，說明電池電量已耗盡。請給電池充電或裝人一塊充足電的電池。(8-)
• 是否出現水汽凝結？如果將攝錄放影機從寒冷的地方帶到溫暖的地方，攝錄放影機內部會發生水汽凝結。在這種情況下，電源會自動關閉，除了取出錄影帶不能進行任何操作。請等待直到水汽凝結指示消失。(44)

4: 電池用得太快。

• 電池是否充足電？請用 AC 適配器給電池充電。 (-8-)
• 是否在極冷的地方使用電池？環境溫度對電池有影響。在寒冷地方，電池的工作時間會變短。
• 電池是否快用壞了？電池有一定的壽命。根據使用情況，如果即使電池充足電，工作時間仍太短，則電池已到壽命，不能再用。

5: 即使打開電源，攝錄放影機也不能工作。攝錄放影機不能正常工作。

• 如果不開啓 LCD 顯示屏或拉山取景器，攝錄放影機無法操作。
• 請取出錄影帶，然後按 [RESET] 鍵。(43-) 如果仍不能恢復正常狀態，請關閉電源。然後，大約 1 分鐘后，再次打開電源。

6: 無法取出錄影帶。

- 打開錄影帶倉蓋時，電源指示燈是否點亮？ (-9-) 一定要保證電池和 AC 適配器連接正確。 (-8-)

- 電池在使用時是否放電？請給電池充電，然後取出錄影帶。

- 完全關閉錄影帶倉蓋，再重新完全打開 -1(3-)

7: 除取出錄影帶外，無法進行任何操作。

- 是否出現水汽凝結？請等待直到水汽凝結指示消失。(44-)

其他方面

拍摄

1: 儘管攝錄放影機有電，而且錄影帶也正確插入，但也不能開始拍攝。

- 錄影帶上的防止意外擦除滑塊是否打開？如果打開（設置為[SAVE]），則無法進行拍攝。(13-)

- 錄影帶是不到達了終點？請插入新的錄影帶。

- 是否設置了拍攝模式？如果設在重播模式，則無法進行拍攝。(18-)

- 是否出現水汽凝結？當發生水汽凝結時，除取出錄影帶外，無法進行任何操作。請等待直到水汽凝結指示消失。(44)

- 錄影帶倉蓋是否打開？如果倉蓋打開，攝錄放影機將不能正常工作。請關閉倉蓋。(3-)

2: 焚屏突然改變。

- 是否啟動了示範？在錄影帶拍攝模式中，如果設定為「示範模式」>>「開」而未插入錄影帶，會啟動示範。正常使用時，請將此功能設定為「關」\~38-)

3: 無法插入錄影帶。

- 是否出現水汽凝結？請等待直到水汽凝結指示消失。

4: 自動對焦功能不起作用。

- 是否選擇了手動對焦模式？如果選擇了自動對焦模式，將自動調整焦距。

- 自動對焦對某些拍攝物體和環境不能正常工作 (-47-) 在這種情況下，使用手動對焦模式來調整焦距。(28-)

- 是否設置了彩色夜視功能？彩色夜視功能工作時，焦距調整將轉為手動模式。

指示内容

1: 在螢幕中間出現紅色的提示語言。

• 請閱讀句子的內容並對其作出回應 -40-

2: 剩餘錄影帶時間指示消失。

- 逐格重播或進行其他操作時，剩餘錄影帶時間指示可能會暫時消失。如果繼續進行一般的拍攝或重播，指示就會恢復。

3: 剩餘錄影帶時間指示與實際剩餘錄影帶時間不相符。

- 如果連續拍攝不足 15 秒的場景，剩餘錄影帶時間將無法正確顯示。

- 有時剩餘錄影帶時間指示所顯示的剩餘錄影帶時間會比實際剩餘錄影帶時間短2到3分鐘。

4: 不能出現模式指示、剩餘錄影帶時間指示或時間碼指示等功能指示。

- 如果設置為[設定]>>[顯示]>>關,除錄影帶運行狀態、警告和日期指示外,其他指示都消失了。

重播（聲音）

1: 不能從攝錄放影機的內置揚聲器中重播聲音。

- 音量是否太低？重播時，推動[-VOLUME+]桿顯示音量指示並進行調整。(30-)

2: 同時再現不同的聲音

- 是否設置了[設定] >> [音頻輸出] >> 立體聲, 並內現含有主音和次音的圖片？設置為L可以聽到主音，設置為R可以聽到次音。38-

3: 無法重播聲音。

- 儘管正在重播的錄影帶上沒有配音，是否也設置為[設定]>>[12bit 音頻]>>ST2？要重播的錄影帶上沒有配音，設置為[12bit 音頻]>>ST1。(-38-)

其他方面

重播（圖片）

1: 快進搜索或回捲搜索重播時，影像上出現馬賽克干擾。
- 這種現象是數位視頻系統的特點。不是故障。
2: 快進搜索和回捲搜索重播時，影像上出現水平條紋。
- 根據場景的不同會出現水平條紋，但這不是故障。
3: 儘管攝錄放影機與電視機連接正確，也看不到重播的影像。
- 電視機是否選擇了視頻輸入？請閱讀電視機的使用說明書，選擇與連接所用的輸入插孔相匹配的頻道。
4: 重播圖片不清晰。
- 攝錄放影機的磁頭是否髒了？如果磁頭不乾淨，重播的影像就會不清晰。請用數位視頻磁頭清洗帶清潔磁頭。(44)
- 如果 AV 電纜的插頭被弄髒，熒屏上會出現干擾。請用軟布將插頭上的汀物擦掉，然後再插到 AV 插孔中。
- 正在錄製的圖片中是否含有版權保護信號（複製保護）？用攝錄放影機重播受保護的圖片時，圖片上就會出現馬賽克圖案。

其他方面

1: 指示消失、熒屏凍結或無法進行操作。

- 關閉攝錄放影機的電源。如果電源無法關閉，請按 [RESET] 鍵，或者拆下電池或 AC 適配器後，再重新安裝。然後重新打開電源。如果仍不能恢復正常的操作，則拔下電源線，向出售攝錄放影機的經銷商諮詢。

2: 顯示 “請按重置鍵”。

• 攝錄放影機已自動檢測出異常。請取出錄影帶以保護資料，然後按 [RESET] 按鈕。將啟動攝錄放影機。
• 如果不按 [RESET] 鍵，攝錄放影機會在一分鐘後自動關閉。
• 甚至在按 [RESET] 鍵以後，指示仍會反復出現。在這種情況下，攝錄放影機需要維修。拔下電源線，向出售攝錄放影機的經銷商諮詢。不要試圖自行修理機器。
  3: 在網路攝影模式下操作攝錄放影機時，出現警告 / 報警指示 [!]。
• 是否按下功能表按鈕或拍攝開始／停止按鈕？
• 在網路攝影機模式中，無法使用功能表或向錄影帶上進行拍攝。
• 是否在錄影帶沒插入時試圖播放錄影帶？插入錄影帶。
• 是否試圖播放帶有版權保護（複製保護）的錄影帶？不能在個人電腦上顯示帶有版權保護（複製保護）的錄影帶上的圖片。（可能播放錄影帶上的聲音。）

其他方面

使用注意事项

有關水汽凝結

如果磁頭或錄影帶發生水汽凝結時打開攝錄放影機，在取景器或 LCD 顯示屏上顯示水汽凝結顯示

[♠] 並出現 [♠ 檢測到露水] 或 [♠ 取出錄影帶]（僅在錄影帶插入時）資訊。在這種情況下，按以下的步驟進行操作。

1 取出插入的錄影帶。

- 打開錄影帶倉大約需要20秒。這不是故障。

2 關閉錄影帶倉蓋，靜置攝錄放影機，讓攝錄放影機冷卻或升溫，使其達到環境溫度。

- 狀態指示燈閃爍 1 分鐘，然後攝錄放影機自動關閉。將其放置約 1.5 到 2 小時。

3 再次開啓攝錄放影機，將其設定為錄影帶拍攝播放模式，然後檢查水汽凝結指示是否消失。特別是在寒冷的地區，濕氣可能會凍冰。在這種情況下，水汽凝結指示消失所需的時間會更長。即使在水汽凝結指示出現前也要注意是否有水汽凝結。

- 如果在 LCD 聚幕和/或取景器上沒有顯示水汽凝結的指示燈，並且注意到在鏡頭或主機上出現水汽凝結，不要開啓錄影帶倉蓋，否則會在磁頭或錄影帶上形成水汽凝結。

當鏡頭有霧氣時：

將 [OFF/ON] 開關設在 [OFF]，在此狀態下靜置攝錄放影機 1 小時左右。鏡頭溫度接近環境溫度時，霧氣會自然消失。

關於磁頭變髒

如果視頻磁頭（與錄影帶緊密接觸的部分）變髒，將不能正常拍攝和重播。請用數位視頻磁頭清洗帶清潔磁頭。

- 將磁頭清洗帶插入攝錄放影機中，設置為錄影帶重播模式，播放 10 秒左右。（如果不停止重播，15 秒後將自動停止。）

●建議定期清洗磁頭。

如果磁頭變髒，拍攝時會出現 “需要清潔磁頭”。重播時還會出現以下現象。

- 局部出現馬賽克雜訊或聲音中斷。

- 出現黑色或藍色的馬賽克水平條紋。

●整個螢幕變黑，並且沒有圖片和聲音。

即使清潔磁頭後也不能正常重播。

一個可能的原因是拍攝時磁頭是髒的，所以無法正常拍攝。請清潔磁頭，重新拍攝和重播。如果可以正常重播，說明磁頭是乾淨的。重要拍攝前一定要進行試拍，以保證拍攝的正常進行。

- 如果清潔後磁頭很快又變髒，問題可能出在錄影帶上。在這種情況下，請用其他的錄影帶。

- 重播時圖片或聲音可能會暫時中斷，但這不是攝錄放影機的故障。（一個可能的原因是有汙物或灰塵黏在磁頭上，造成重播中斷。）

其他方面

關於攝錄放影機

- 長時間使用攝錄放影機，機體會變熱，但這不是故障。

盡可能使數位攝錄放影機遠離電磁設備 （如微波爐、電視機、影像遊戲機等）。

- 如果在電視上或電視附近使用數位攝錄放影機，則數位攝錄放影機上的圖片或聲音可能會受到電磁波輻射的干擾。

- 請勿在手機附近使用數位攝錄放影機，因為這樣做可能會產生噪音，對圖片或聲音產生不利的影響。

- 揚聲器或大型發動機產生的強磁場效應可能會損壞拍攝的資料，或者圖片可能會失真。

- 微處理器所產生的電磁波輻射可能會給數位攝錄放影機帶來不利的影響，干擾圖像及聲音。

- 如果數位攝錄放影機受到電磁設備的不利影響而停止正常工作，則請關閉數位攝錄放影機並取出電池，或者斷開 AC 適配器。然後重新插入電池，或連接 AC 適配器後，開啓攝錄放影機的電源。

請勿在無線電發射機或高壓電續附近使用數位攝錄放影機。

- 如果在無線電發射機或高壓電纜附近拍攝，則拍攝的圖片或聲音可能會受到不利的影響。

不要在攝錄放影機上噴灑殺蟲劑或揮發性化學劑。

- 如果用此類化學劑噴灑攝錄放影機，攝錄放影機的機體會變形，表皮會剝落。

- 不要使橡膠或塑膠製品長時間地與攝錄放影機接觸。

在海灘等風砂或灰塵大的地方使用攝錄放影機時，不要讓沙子或細微的灰塵進入攝錄放影機的機體和插孔內。還要防止攝錄放影機受潮。

- 沙子或灰塵能損壞攝錄放影機或錄影帶。（插取錄影帶時要注意。）

- 如果海水濺到攝錄放影機上，要用自來水將軟布浸濕，用力擰幹，用它仔細擦拭攝錄放影機。然後再用軟的幹布徹底擦拭一遍。

攜帶攝錄放影機時不要摔落或碰撞。

- 摄錄放影機受到強烈碰撞後會使殼體破裂，造成故障。

不要使用汽油、稀釋劑或酒精清洗攝錄放影機。

- 要用軟的幹布擦掉攝錄放影機上的灰塵和指印。祛除頑固性的汗漬時，要用水稀釋中性清潔劑後浸濕抹布，用力擰幹，用它來擦拭攝錄放影機。然後再用幹布擦一遍。

- 如果使用化纖防塵布，須遵守說明書的要求。

不要用此攝錄放影機作監視用或用於其他商業用途。

- 如果長時間使用攝錄放影機，內部溫度會升高，從而會造成故障。

- 本攝錄放影機不能用於商業用途。

當您打算長時間不使用攝錄放影機時。

- 當您將本機存放在衣櫃或櫥櫃中時，建議您放入一些乾燥劑（硅膠）。

■ 關於電池

掘錄放影機所用的電池為可充電的鋰離子電池。這種電池對溫度和濕度很敏感，溫度的影響會隨溫度的上升或下降而加劇。在低溫範圍內可能不出現完全充電的指示，或者也可能在開始使用5分鐘後出現電池電量不足的指示。此外在高溫時保護功能會啟動，掘錄放影機將無法使用。

使用後一定要取下電池

- 如果電池仍放在攝錄放影機中，即使攝錄放影機電源為 [OFF]，也會消耗少量的電量。如果長時間將電池放在攝錄放影機中，會發生過量放電。充電後電池可能無法使用。

- 電池應保存在陰涼乾燥處，溫度應儘量保持恒定。(建議保存溫度為：15℃到25℃，建議保存濕度為：40%到60%)

- 温度極高或極低，都會縮短電池的使用壽命。

- 如果電源保存在高溫、高濕度或有油煙的地方，電極會生銹，從而造成故障。

- 長時間保存電池時，建議每年充一次電，等所充電量完全用光後再保存起來。

- 應清除黏在電池電極上的灰塵和其他物質。

外出拍攝時要準備備用電池

- 準備的電池量相當於需要攝像時間的3到4倍。在滑雪渡假村等寒冷地區，可以攝像的時間會縮短。

- 旅遊時不要忘記攜帶 AC 適配器，可以在到達目的地後給電池充電。

如果不小心摔落電池，要檢查一下電極有無變形。

- 如果將變形的電池接到攝錄放影機或 AC 適配器上，會損壞攝錄放影機或 AC 適配器。

不要將舊電池丟到火中。

- 加熱電池或將電池去到火中，會引起爆炸。

- 如果即使電池充完電後，操作時間仍很短，說明電池已用壞。請購買新的電池。

其他方面

■ 關於 AC 適配器

• 如果電池發熱，充電時間會比平時長。
• 如果電池溫度極高或極低，[CHARGE]指示燈會持續閃爍，電池可能沒有被充電。電池溫度降低或升高到一定程度後，充電將自動進行。因此，請等待一會兒。如果即使充電後指示燈仍持續閃爍，電池或AC適配器可能失效。此時應向經銷商咨詢。
• 如果在收音機附近使用 AC 適配器，收音機的接收會受到干擾。AC 適配器應與收音機保持 1 m 以上的距離。
• 使用 AC 適配器時，可能會產生嗡嗡聲。但這是正常的現象。
• 使用後一定要從AC電源插座上拔下AC電源線。（如果仍保持連接，會消耗少量的電量。）
• 一定要保持 AC 適配器和電池電極的清潔。

■ 關於錄影帶

絕對不能將錄影帶放在高溫環境中。

• 錄影帶可能會損壞，回放時會產生馬賽克雜訊。錄影帶用後保存時，一定要將錄影帶回捲到起始處，然後取出。
• 如果錄影帶留在攝錄放影機中的時間超過 6 個月（根據保存條件）或停在中間部位，錄影帶會鬆弛，從而造成損壞。
• 要每 6 個月將錄影帶捲到終點，然後再回捲到起始處。如果經過 1 年或更長的時間未捲帶或回捲，錄影帶會因溫度和濕度造成的膨脹或收縮而變形。捲繞的錄影帶會黏在一起。
• 灰塵、直射的陽光（紫外線）和濕度都會損壞錄影帶。如果就這樣使用，就會造成攝錄放影機和磁頭損壞。
• 使用後一定要將錄影帶回捲到起點，將錄影帶放在盒子裏以防止灰塵，並且要垂直放置。

錄影帶要避開強磁場。

- 磁性項鏈和玩具等帶磁性的東西所具有磁力之強超出想象，它們會擦除所錄製的內容或者增大干擾。

LCD 顯示屏 / 取景器

LCD 顯示屏

• LCD 顯示屏變髒時，要用軟的幹布擦拭。
• 在溫度急劇變化的地方，LCD 顯示屏上會出現水汽凝結。要用軟的幹布擦拭。
• 如果攝錄放影機處於非常寒冷的地方，剛打開電源時，LCD 顯示屏會比平時暗。但隨著內部溫度的升高，其將恢復正常的亮度。

LCD 顯示屏焚屏的製造採用了極高的精密技術，總像素約達到 105,000。有效像素超過 99.99%，無效像素只有 0.01%，不起作用或始終亮。但這不是故障，不影響拍攝的圖片。

取景器

取景器螢幕的製造採用了極高的精密技術，總像素約達到113,000。約有超過99.99%的像素為有效像素，僅有約0.01%的像素不亮或總是亮著。但這並非故障，不會影響拍攝的圖片。

定期檢查

- 為保持最高的影像質量，建議每用 1000 個小時更換一次磁頭等易損件。

(但這取決於溫度、濕度和灰塵等工作條件。)

白平衡調整可以識別光色並進行調整，所以白色會變成純白色。攝錄放影機可以測定通過鏡頭和白平衡感測器的色調，從而判斷拍攝條件，選擇最接近的色調設置。這被稱為自動白平衡調整。由於攝錄放影機僅存儲了有幾種光源下的白色資訊，所以自動白平衡調整在其他的光源下不能正常工作。

影像在自動白平衡調整的有效範圍以外會發紅或發藍。即使在自動白平衡調整的有效範圍之內，如果有不只一個光源，自動白平衡調整也無法正常工作。如果光源處於自動白平衡調整的功能範圍之外，請使用手動白平衡調整模式。

1) 本攝錄放影機的自動白平衡調整有效範圍
2) 藍人
3) 電視機焚屏
4) 多雲天氣 (下雨)
5) 陽光
6) 白色荧光燈
7) 日出後或日落前 2 小時
8) 口出後或口落前 1 小時
9) 卤素燈
10) 白熾燈
11) 日出或日落
12) 煜光

白平衡

用攝錄放影機拍攝的影像受光源的影響會發藍或發紅。為避免這種現象，應調整白平衡。

白平衡調整決定不同光源下的白色。通過識別陽光下的白色和熒光燈下的白色，攝錄放影機可以在其他顏色之間調整平衡。

由於白色是所有顏色（光）的基準色，攝錄放影機如果能識別基準色白色，就可以在自然色調下攝像。

■ 自動對焦

自動對焦功能可使對焦鏡頭在攝錄放影機內自動前後移動，將物體調到焦點處。

自動對焦具有如下特點

- 進行調整，使物體的豎線看得更清晰。

- 使具有較高對比度的物體處於焦點處。

- 焦點只處於熒屏中心。

由於這些特點，自動對焦在以下情況下不能正常工作。要用手動對焦模式進行拍攝。

拍攝的物體一端距離攝錄放影機較近，另一端較遠

- 由於自動對焦在影像的中心進行調整，所以無法對同時處於前景和背景的物體進行對焦。

拍攝的物體位於肮髒或有灰塵的玻璃後

- 由於焦點在髒玻璃上，所以無法對玻璃後的物體進行對焦。

拍攝的物體被有閃光表面的物體或反射強光的物體所包圍時

- 由於攝錄放影機的焦點落在有閃光表面的物體或反射強光的物體上，拍攝的物體會模糊不清。

在低照度的環境中拍攝物體時

- 由於穿過鏡頭的光線信息明顯減弱，攝錄放影機無法正確對焦。

拍攝快速移動的物體時

- 由於攝錄放影機內的對焦鏡頭是以機械方式移動的，所以無法與快速移動的物體保持同步。

拍攝對比度小的物體時

- 因爲攝錄放影機是根據影像的豎線進行對焦的，所以白牆等對比度小的物體會模糊不清。

规格

規格

規格

數位攝錄放影機

安全注意事项

電源：

DC 7.9/7.2 V

耗電量：

拍摄

4.1 W

拍摄格式：

小型 DV(供消費者用的數位視頻 SD 格式)

所用錄影帶：

6.35 mm 數位錄影帶

拍攝 / 重播時間：

SP:80分鐘;LP:120分鐘(使用DVM80)

視頻

拍攝系統：

数位部件

電視系統：

CCIR：625 線，50 格 PAL 彩色信號

音頻

拍攝系統：

PCM 數位錄音

16 位 (48 kHz/2 聲道), 12 位 (32 kHz/4 聲道)

影像感測器：

1/6 英寸 CCD 影像感測器

鏡頭

自動光圈，F1.8 到 F3.9

焦距：1.9 mm 到 57.0 mm

微距 (全程 AF)

滤鏡直徑：

30.5 mm

變焦

30:1 倍變焦

顯示屏：

2.5 英吋 LCD

取景

彩色電子取景器

麥克風

立愷聲（帶變焦功能）

揚聲器

1 個圆形揚聲器 ∅ 20 mm

標準照度：

1,400 lx

最低所需照度：

2 |x (全彩夜視)

視頻輸出電平：

1.0 Vp-p + 75 Ω

音頻輸出電平（線路）：

316 mV · 600

USB:

無版權保護支持

數位介面：

DV 輸入 / 輸出端 (IEEE1394, 4 针)

外廓尺寸：

約 410 g (不帶提供的電池，DV 錄影帶和鏡頭蓋)

約 480 g ( 帶提供的電池，DV 錄影帶和鏡頭蓋 )

工作温度：

0℃到40℃

工作湿度

10% 到 80%

網路攝影

壓縮：

Motion JPEG

影像尺寸：

320×240 像素 (QVGA)

格速率：

約 6fps

AC 適配器 VSK0651

安全注意事项

電源：

AC 110 V 到 240 V，50/60 Hz

耗電量

19 W

DC 輸出：

DC 7.9 V, 1.4 A (插錄放影機工作時)

DC 8.4 V, 0.65 A (電池充電時)

外廓尺寸：

61 mm(寬×32 mm(高)×91 mm(深)

重量

約 110 g

規格變更恕不通知。

■ [TAPE PLAYBACK MENU]

1) [BASIC]

[DATE/TIME] -83-

2) [ADVANCED]

[REC SPEED] -65-

[REC STDBY] -79-

[REPEAT PLAY] -77-

3) [SETUP]

[12bit AUDIO] -84-

[AUDIO OUT] -84-

[DISPLAY] -83-

[LCD SET] -64-

[EVF SET] -64-

[POWER SAVE] -83-

4) [LANGUAGE] -63-
