DO200 - 数字解码器 S.M.S.L - 免费用户手册

产品类型	数字音频解码器/DAC
DAC芯片	双ES9068AS
总谐波失真+噪声 (THD+N)	0.00008% (-122dB)
动态范围 (XLR)	129dB
动态范围 (RCA)	125dB
信噪比 (SNR)	128dB
输出阻抗	100Ω
最高采样率 (USB PCM)	768kHz
最高采样率 (USB DSD)	22.5792MHz (DSD512)
USB控制器	XMOS XU-216 (32-bit)
蓝牙版本	5.0，支持LDAC、aptX HD、aptX、AAC、SBC
MQA解码	是 (USB、光纤、同轴、AES/EBU)
输入接口	USB、光纤、同轴、AES/EBU、I²S (HDMI)、蓝牙
输出接口	RCA (非平衡)、XLR (平衡)
显示屏	全视角彩色IPS，可调节屏幕亮度 (5-60秒)
电源	100-240V交流，50/60Hz
功耗	5W
遥控器	附带 (2节AAA电池)
高解析音频认证	日本音频协会 (JAS)
音色设置	9种预设 (醇厚、电子管、水晶)
前级放大器模式	音量固定或可变 (前级)
保养	使用柔软干布清洁；避免使用溶剂和液体
安全注意事项	仅使用指定电压；请勿打开；放置在通风处
保修	正常使用下免费维修1年 (适用条件)

常见问题 - DO200 S.M.S.L

如何连接蓝牙？

使用旋钮或遥控器选择蓝牙输入。在您的源设备上搜索'DO200'并配对。DO200支持LDAC、aptX HD、aptX、AAC和SBC编解码器。

什么是MQA？如何播放MQA文件？

MQA (Master Quality Authenticated) 提供原始母带录音的声音。DO200通过USB、光纤、同轴或AES输入完全解码MQA。使用foobar2000等播放器，采用ASIO/WASAPI输出。MQA标志在标准MQA时亮绿色，MQA Studio时亮蓝色。

如何切换输入？

按下旋钮进入菜单，然后旋转选择所需输入 (USB、光纤、同轴、AES/EBU、I²S、蓝牙)。或者使用遥控器的输入选择按钮。

如何调节音量或使用前级放大器模式？

旋转旋钮调节音量。要启用前级放大器模式，进入设置中的'PRE MODE'并设置为'Vol Variable'。对于固定输出 (最大音量)，设置为'Vol Fixed'。

如何更改显示亮度超时？

进入设置，选择'DIMMER'，然后选择5到60秒的超时时间。设定时间后，屏幕将关闭。任何操作 (旋钮或遥控器) 将唤醒屏幕。

什么是DPLL设置？何时需要调整？

DPLL调整内部锁相环带宽，以平衡抖动容限和时钟性能。较低的值 (1-5) 提高抖动性能；较高的值 (6-15) 有助于处理不稳定的信号 (如来自电视)。默认值为5。

如何使用I²S输入并纠正声道交换？

通过HDMI线缆连接。在设置中，将'I²S MODE'设置为Normal或Inverted以匹配源设备的引脚排列。如果DSD声道交换，使用'DSD CHANNEL'交换左右声道。

如何将设备重置为出厂默认设置？

在蓝牙输入时，长按旋钮中心仅重置蓝牙配对。对于任何其他输入，长按旋钮中心将清除所有设置，包括蓝牙。

什么是音色预设？

DO200提供9种音色预设：醇厚1/2/3、电子管1/2/3、水晶1/2/3。这些预设利用ES9068AS DSP改变音色特性，而不改变频率响应。设置为'Standard'以绕过。

如何更新固件？

DO200不提供用户可更新的固件。如有任何问题，请联系S.M.S.L的客服或您的经销商。请勿尝试修改设备。

用户手册 DO200 S.M.S.L

- 请将本音响系统安装在通风良好、阴凉、干燥、干净的位置，远离直射阳光热源、振动灰尘、潮湿或寒冷。

- 只能使用本机指定的电压。使用高于指定数值的电压很危险，而且可能导致火灾，损坏本机或造成人身伤害。对于使用高于指定电压造成的任何损害我司将不负任何责任。

- 不要试图自行改造或修理本机。如果需要任何服务，请与销售或者我司客服人员联系。不管有任何理由，都没有打开机壳的必要。

- 如果打算长时间不使用本机（比如度假时），请从墙壁交流电源插座上断开电源线的连接。

重要提示：

本说明书所提到的产品规格和资讯仅供参考。如有内容更新，恕不另行通知。

保修条款

一、服务期限

佛山双木三林科技有限公司承诺产品的良好品质，产品自售出之后7天内正常使用情况下出现故障，客户可以选择退货或者保修（不影响二次销售才可退货）。正常使用一年内出现故障可以免费保修。

二、购买日期以销售商开出的购机发票或收据日期为准，网购可以交易截图为准。

三、有以下情况都不能享受“三包”服务

1. 一切人为因素损坏，包括非正常工作环境下使用或不按照说明书使用。

2. 用户私自拆机、改装、维修。

3. 使用非指定或许可的配件造成损坏的。

4. 机身的QC或保修贴损毁。

5.不能出示有效购机凭证。

6.不属于本公司产品。

四、保修方式为送修

此条款只适于中国大陆，其它地区请参考当地销售代理商的规定和国家法规。

• USB和SPDIF均支持MQA解码功能,并且支持MQA-CD;
• 使用2片美国ESS公司高端ES9068AS D/A芯片,并且全面优化使其THD+N低至-122dB,远超官方规格.;
• 使用5颗高端双运放OPA1612及大量发烧元器件；
• USB使用XMOS XU-216，真正的32bit USB方案，支持DoP和原生DSD PCM最高支持到768kHz，DSD支持到DSD512；
• 使用了超低相噪和优化的时钟处理电路处理，以达到超低的时钟抖动；
• 全部输入口均支持DSD传输，同轴，光纤，AES都支持DoP64；
• 使用钢化玻璃显示面板，更高的透光率，更长的使用寿命；
• 内置带屏蔽，低噪声电源处理，同时提高电源效率，功耗更低；
• 特别设计的分立元件线性稳压电源和多个低噪声稳压电源，为模拟电路提供低噪声电源；
• 美国高通最新蓝牙芯片支持LDAC 24bit/96kHz, APTX/HD, SBC, AAC;
• 高品质镀金输入输出连接端子；
• 高分辨彩色IPS显示屏并具备熄屏功能；
• 日本音频协会(JAS)Hi-Res认证;
• 配备遥控器和全功能遥控。

技术参数

输入方式.... USB / 光纤 / 同轴 / AES/EBU / 蓝牙 / I²S

输出方式 ....单端线路/平衡线路

输出幅度 …… 平衡线路 4.0Vrms

单端线路 2.0Vrms

THD+N 0.00008% (-122dB)

动态范围 …… 平衡线路 129dB

单端线路 125dB

信噪比 128dB

输出阻抗 100Ω

USB传输方式 ...... 异步传输

USB兼容性....Windows 7 / 8 / 8.1 / 10 / 11, Mac OSX, Linux

光纤 / 同轴 / AES/EBU PCM 44.1\~192kHz

DSD DSD64(DoP)

蓝牙规格 5.0(支持SBC,AAC,aptX,aptX HD,LDAC)

消耗功率 5W

待机功耗 ....../<0.5W

• 如果遥控器距离本机很近时操作仍无效，请用新电池更换。
• 如果要长时间不使用遥控器，请取出遥控器的电池。
• 按照电池处置的地方性法规处置废旧电池。

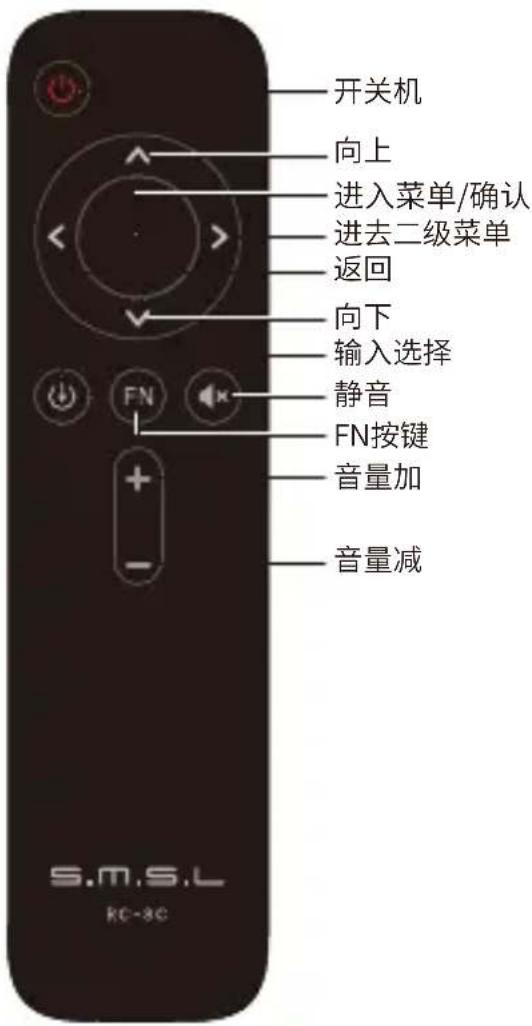

遥控器的使用

注意

遥控器请使用2节7号(AAA)电池

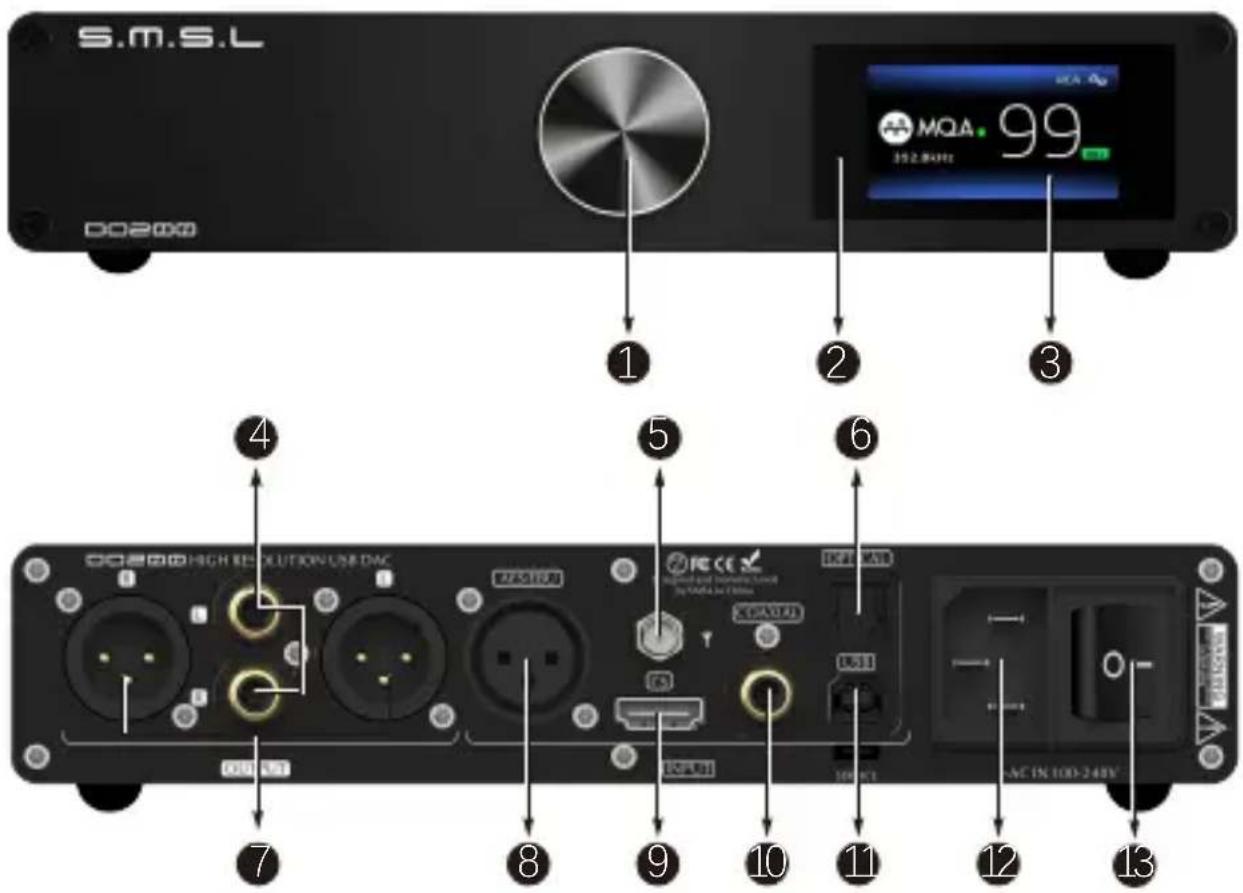

部件介绍

1
4 单端线路输出
7 平衡线路输出
10 同轴输入
13 电源开关

2
5 蓝牙天线 光纤输入
8 AES/EBU输入
11 USB输入

3 显示屏功能旋钮 红外接收窗
6
9 I^2 S 输入
12 电源输入

DO200包装清单

1* SMSL DO200
1* USB线
1*保修卡

1* 遥控器
1* AC电源线

1* 蓝牙天线
1* 说明书

操作说明

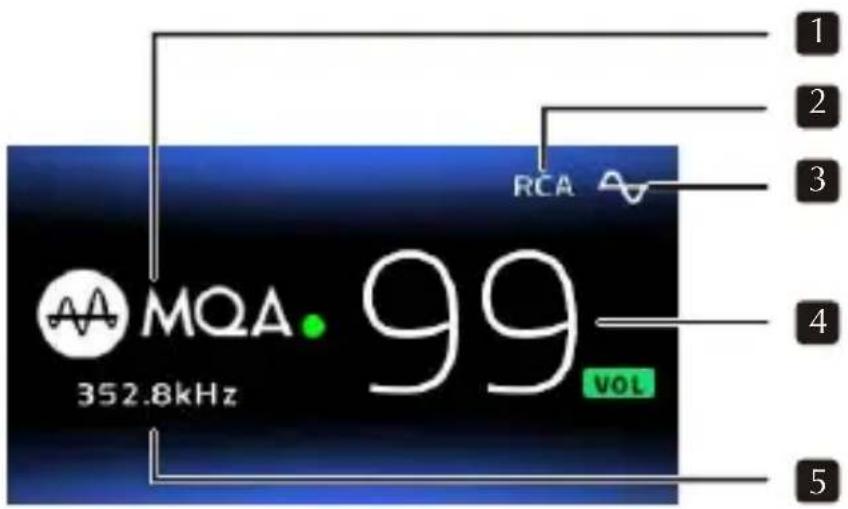

1. 主界面

1、音频格式
2、输出接口, 空白时为两个接口同时输出
3、输出相位标记，正相，反相。
4、音量显示
5、采样率,蓝牙输入时,显示解码格式(SBC,AAC,APTX,APTX HD,LDAC)

关于MQA

MQA（Master Quality Authenticated）是一项屡获殊荣的英国技术，是一种兼有极高的采样率和足够小的文件体积的高解析音频编码技术。DO200采用MQA技术，可以接收并解码MQA音频，提供母带级别的声音。

有关更多信息，请访问https://www.mqa.co.uk/how-it-works

MQA文件播放

• DO200只有USB和光纤和同轴和AES接口，支持MQA解码，其它接口不支持!
- DO200的MQA播放不要求使用特殊的播放软件，例如foobar2000，Audirvanaplus只要支持ASIO或者WASAPI的音频输出就可以了，并且在播放MQA音频时，最好将电脑的音量调到最大，以使得电脑的音频输出是最佳状态。
- MQA商标旁边的指示灯为绿色或蓝色亮起，表示设备正在解码并播放MQA音频或文件，并且确保输出音质与源素材一致。它呈蓝色亮起，表示它正在播放MQA Studio文件，该文件已经由艺术家/制作人或者版权所有者获得授权。
- 在播放MQA文件时，显示屏显示的采样率为音频原始采样率。

功能介绍

INPUT (输入方式)

• USB AUDIO (USB输入)
  • OPTICAL (光纤输入)
• COAXIAL (同轴输入)
• AES/EBU (AES/EBU输入)
• I2S(HDMI) (I2S HDMI输入)
• BLUETOOTH(蓝牙输入)

OUTPUTS (输出方式)

• ALL Normal (全部输出)
• XLR Normal (平衡输出)
• RCA Normal (单端输出)
• ALL Inverted (全部输出反相)
• XLR Inverted (平衡输出反相)
  • RCA Inverted (单端输出反相)

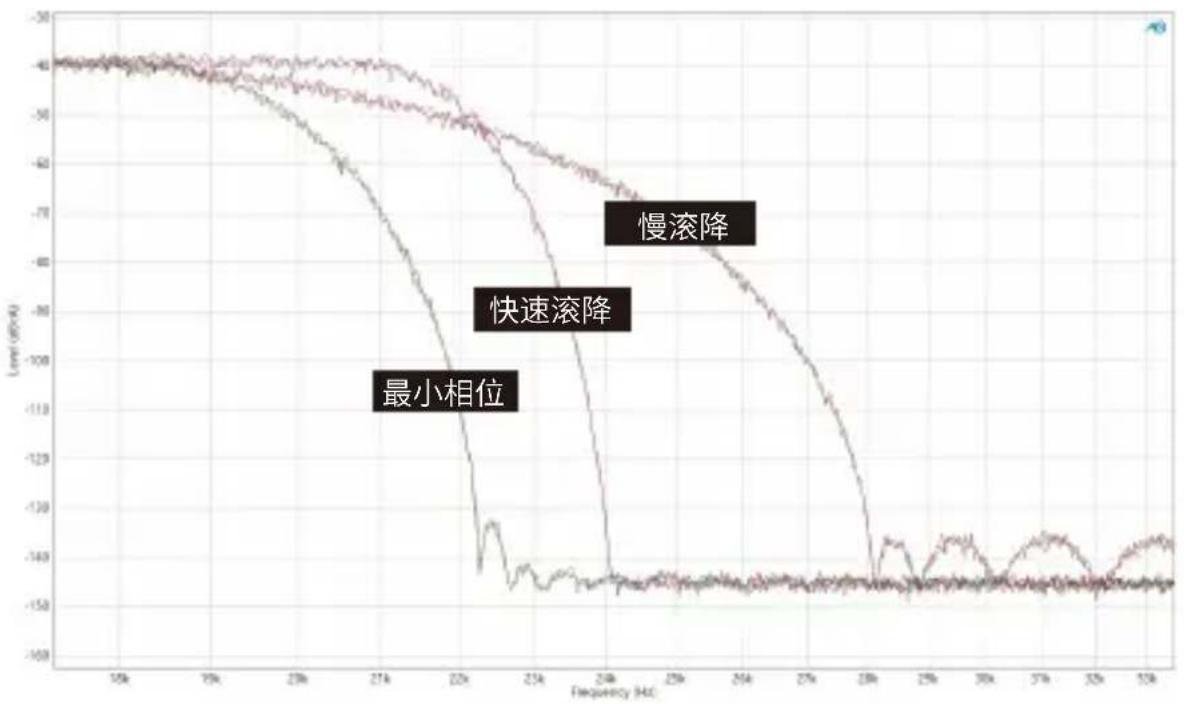

PCM FILTER (PCM滤波器)

• Fast Linear (快速滚降，线性相位滤波器)
• Slow minimum (慢滚降，线性相位滤波器)
• Minimum Phase (快速滚降，最小相位滤波器)

SPDIF MODE (处理器模式)

这个设定仅对光纤和同轴和AES这两个使用SPDIF协议的接口有效;

• NORMAL (普通模式)

NORMAL模式, 仅使用数字接收芯片对SPDIF信号进行处理, 使用于大部分场合, 在此模式下支持MQA的渲染器和DOP的播放, 但此时由于ES9068AS芯片的限制, 无法显示当前正在播放DOP, 仅能显示176.4KHZ输入, 这个是正常现象, 内部依然会解码DOP并输出正常的音频。

- PROCESSOR (处理器模式)

PROCESSOR模式, 此模式下本机会使用XMOS处理器对光纤同轴的信号进行处理, 这样可以有强大的算力, 可以处理包括MQA, DOP在内的各种复杂任务, 在此模式下播放DOP音频, 显示屏上会显示DSD图标。

注意: 使用时请勿频繁切换此模式, 尽可能在切换完此模式后重启本机, 否则可能会导致输出杂音。

SOUND COLOR(音色菜单)

本机总共有9种音色模式，它是通过对DAC进行DSP处理，分别为：

• Rich1、Rich2、Rich3(泛音丰富)
• Tube1、Tube2、Tube3(胆味)
  • Crystal1、Crystal2、Crystal3(高清晰度)

音色设置是使用ES9068AS DSP，做出不同的音色效果，所有这些设置不会改变频率响应曲线。设置为Standard模式将禁用此功能！

PRE MODE(前级模式)

PRE MODE为输出接口的音量调节功能开关：

• Vol Fixed: 输出接口音量是固定的。
• Vol Variable: 输出接口音量是受控的。

FN KEY FOR(FN按键)

• Switch XLR/RCA
• ALL Outputs(输出选择)
• Bluetooth(蓝牙输入)
• Switch phase

DPLL (DPLL设置)

MIN \~ MAX

(共15种，默认为5。数字越大适应抖动的范围越强，数字越小抗时钟抖动的性能越好。)

这个DPLL设定是ESS系列产品特有的功能, 它可以调整芯片内部DPLL数字锁相环电路的带宽, 使芯片在抗时钟抖动和输入宽容度之间达到一个平衡。

它的作用:

• 在输入信号的时钟稳定度好的情况, 可以减小这个值, 这样系统的时钟性能更佳;
• 在输入信号的时钟稳定度不好的情况下,声音有可能会有中断的现象,增大这个值可以避免声音中断现象的发生!特别是使用电视作为信号源时。

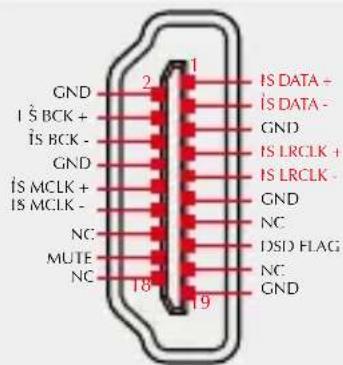

12S MODE(自动熄屏)

NORMAL(常规相位)

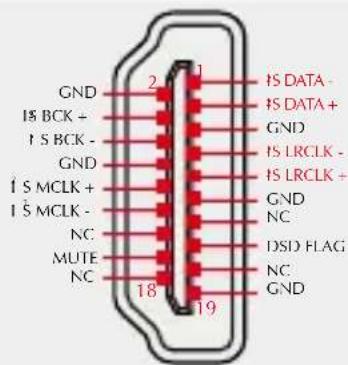

- INVERTED(反相)

NORMAL

INVERTED

注: 这个选项用于匹配不同的I2S接口标准, 使用前请检查信号源的接口定义。

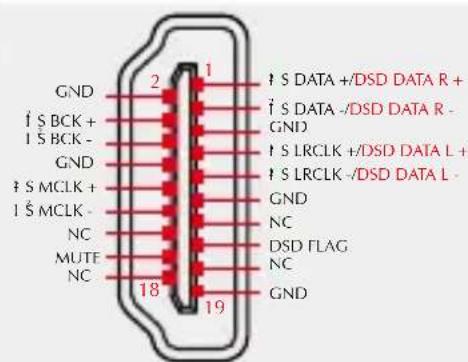

• DSDL = PCM DATA (DSD左声道和PCM的数据引脚共用)(默认)
• DSDL = PCM LRCK (DSD左声道和PCM的LRCK引脚共用)

注: 在使用I²S接口播放DSD音频时, 如果发现左右声道不正确, 则可以使用这个选项来纠正。

DSD FLAG(DSD标志位设置)

(范围5秒 - 60秒, 设置后, 屏会在这个时间内自动熄灭, 遥控或者旋钮任意操作屏幕会重新点亮。这样可以很大程度减少光污染, 提升听音环境的舒适性!)

BRIGHTNESS (显示屏亮度设置)

• 在蓝牙输入时, 长按旋钮中键, 系统只会重置蓝牙配对状态;
• 在其它输入时, 长按旋钮中键, 系统清除所有设定, 包括蓝牙。

□□200

USER MANUAL
