产品类型	电热淋浴器（即热式热水器）
品牌	松下
型号	DH-3MP2
电压	240 V a.c., 50 Hz
功率消耗	3600 W
功率控制范围	Off (进水温度) 至 1000 W – 3600 W
最低水压	4.9 kPa (0.05 kgf/cm², 0.7 psi)
最高水压	380 kPa (3.87 kgf/cm², 55 psi)
尺寸（高×宽×深）	420 mm × 185 mm × 85 mm
重量	2.8 kg
出水系统	单点（开放式出水口）
水流调节	水量调节旋钮（顺时针增加流量，降低温度）
温度控制	功率控制旋钮（从关闭到高，顺时针增加温度）
安全特性	内置ELB（漏电断路器），带测试按钮和复位杆；热熔断器；双极开关
喷头类型	Ag+ 水晶抗菌喷头板，三种喷洒模式（宽幅、正常、点射）
附带配件	喷头、淋浴软管、淋浴挂架组件、滑动导轨、2个导轨支架、过滤器主体组件、橡胶垫圈、螺丝（6个）、墙塞（6个）
维护 – 喷头板	每周取下并用软刷清洁孔；不要损坏孔
维护 – 过滤器单元	每周用水清洁；如果堵塞，取下并更换
安装要求	必须由合格人员安装；专用电路带MCB和ON/OFF双极开关（3 mm触点间隙）；正确接地；仅垂直壁挂，距地面1.5–1.7 m
保修	12个月（详情见手册，条件适用）

常见问题 - DH-3MP2 PANASONIC

如果没有热水出来怎么办？

检查推启关闭杆是否在“开”位置。确保ELB复位杆没有滑下（向上推复位）。验证ON/OFF双极开关和微型断路器（MCB）是否都已接通。

如何清洁喷头板？

逆时针转动喷头板，从喷头上取下。用软刷清洁孔。在装回喷头板之前重新安装橡胶垫圈。不要拆卸其他部件。

为什么水不够热？

检查水流速调节。如果流量太大，水温会下降。逆时针调节水量调节旋钮减少流量以提高温度。同时确保功率控制旋钮设置在较高位置。

如何测试内置ELB？

接通MCB和ON/OFF双极开关。向上推ELB复位杆设置。按下ELB测试按钮；ELB应跳闸（复位杆落下）。然后再次向上推复位杆复位。每月进行一次此测试。

如果ELB复位杆无法复位怎么办？

如果复位杆无法向上推或在使用过程中滑下，立即停止使用设备并联系授权经销商。切勿用胶带或其他物体强行固定杆。

如何清洁过滤器单元？

关闭主水阀。如果水量调节旋钮挡住了过滤器旋钮，顺时针转动。逆时针转动过滤器旋钮并拉出。用水清洁过滤器，然后重新插入并拧紧。确保O形圈没有被取下。

我可以自己安装设备吗？

不，必须由合格人员安装。设备需要正确接地、专用电路带双极开关（3 mm触点间隙），并且必须垂直壁挂在距地面1.5–1.7 m处。

所需的最低水压是多少？

最低水压为4.9 kPa（0.05 kgf/cm²，0.7 psi）。测量时，水应从主水阀上方2.0 m的软管中流出。

如何调节水温？

使用功率控制旋钮设置加热等级（顺时针增加温度）。使用水量调节旋钮微调流量：顺时针增加流量（更凉），逆时针减少流量（更热）。淋浴前务必用手试温。

如果设备漏水怎么办？

如果发生漏水，停止使用设备并立即联系授权经销商。请勿自行尝试修理。

用户手册 DH-3MP2 PANASONIC

请保留印刷在这本小册子最后一页的保修卡并确保在线上www.panasonic.com.my登记保修。

Panasonic®

Pancuran Mandi Elektrik Electric Home Shower

电热花洒器

No. Model

Model No.

型号

DH-3MP1 / DH-3MP2

B.MALAYSIA

Panduan Penggunaan

感谢您购买Panasonic电热花酒器，此产品只供家庭使用。为了确保正确使用及维护您的安全，请详细阅读此使用说明书，并保持在安全的地方以供未来参考。

KANDUNGAN

No. Muka surat

SEBELUM MENGGUNAKAN PANCURAN MANDI ELEKTRIK

2

1. LANGKAH-LANGKAH KESELAMATAN 2
2. MENGENALI BAHAGIAN-BAHAGIAN 4
3. AKSESORI 4

CARA-CARA MENGGUNAKAN PANCURAN MANDI ELEKTRIK

5

1. CARA-CARA MENGGUNAKANNYA 5
2. CARA MENYELARASKAN KADAR ALIRAN AIR 5
3. PENYENGGARAAN 6
4. PANDUAN KEROSAKAN 7
5. SPESIFIKASI 7

CARA MEMASANG PANCURAN MANDI ELEKTRIK

8

1. SEBELUM PEMASANGAN DIBUAT 8
2. CARA MEMASANG 8
3. CARA-CARA MENGUJI 11

KAD JAMINAN PERKHIDMATAN

Muka Surat Akhir

SEBELUM MENGGUNAKAN PANCURAN MANDI ELEKTRIK

1. LANGKAH-LANGKAH KESELAMATAN

LANGKAH-LANGKAH KESELAMATAN

1. 使用方法 25

2. 流水量调整 25

3. 维修 26

4. 发生故障时 27

5.规格 27

电热花洒器的安装法 28

1. 安装之前 28

2. 安装法 28

3. 测试法 31

保修卡 末页

使用电热花洒器前

1. 安全注意事项

安全注意事项 须严格遵守

操作之前，请仔细阅读以下安全注意事项。

请严守以下说明，以避免任何个人损伤，他人损伤或财物毁坏的发生。

■ 不正确之操作方式将引起伤亡或毁坏，其影响程度可列为

警告

此符号警示死亡或严重损伤

注意

此符号警示发生受伤或财物毁坏

必须遵守之说明可分为以下几类：

此符号（背景为白色）表示被禁止之举动

此符号（背景为黑色）表示必须遵守之举动

警告

当此装置发生任何异常/故障时请停止使用及把电流回路断开器关上。(冒烟风险 / 火灾 / 触电 / 烫伤)

· ELB的复原棒不能还原即使你把它推上去或在操作时落下。请参阅第31页，3.测试法。

操作期间发现燃烧的气味或冒烟。

·机箱/后箱变形或异常热。

· 出水口水温变得非常热及无法使用电量调整钮控制。

请马上通知授权经销商以进行维修/修理。

装置必须连接地线。不正确之安装法可能会引起触电

- 进行任何维修前，先关掉电流回路断开器。

闪电/打雷时，请将电流回路断开器关掉，以避免花洒器受损。

- 检查内藏接地漏电断开器(ELB) (每月一次)，以避免用户受伤例如财产损失，重伤或死亡。 请参阅第31页，3.测试法。

每次淋浴水打开时，在淋浴前用手检查水温。

当一些特定人士如小孩、老人、病人或残障者使用此花洒器时，请多留意及时时刻刻用手测试水温。

- 当减少流水量时，请多留意水温。若流水量过低水温将会过热。

此产品不适合身体、感官或思维有缺陷者，或缺乏经验与知识者使用（包括儿童）。除非他们的安全监护人给予他们关于产品使用适当的监督与指示。必需监督儿童以确保他们不会将产品当成玩具。

假如你把ELB的复原棒推上去或在操作时落下它还不能还原，请确定把此事件通知有关的经销商。绝对不能用线带把它强迫固定。

- 不要将手指或其他物品插入电热花洒器，以避免电击危险。

- 除了专属的配件外，切勿以其他的配件更换花洒头、花洒喉或任何其他单位的部位。其他型号的配件将不适合此产品，并可能导致危险情况。

- 不要用水喷射花洒器或把湿毛巾放在上面，以避免水分进入到其他带电的部位等，这是为了防止出烟、着火、火灾和触电的危险。

- 不得使用金属/铭软管及导电阀。

注意

- 确保O环不被移除及无异物／无杂质以避免漏水。 过滤器组件

为了保证泵的可靠性，必须在每次沐浴前按下开关板掣。 按下而已，请勿拉扯开关板掣。

请不要使用汽油、信纳水、漂白剂等来清洗，以避免出烟、着火、火灾和触电的危险。

- 避免使用不干净的水，因为它可能会影响花洒器的性能和其他部件。

- 千万不可用手掌或毛巾等阻挡花洒头部位，或折曲花洒喉。水压会因此而下降导致花洒水温变得非常热。

- 当清洗时，请谨慎不要损坏花洒盖的洞孔。在还没把花洒盖固定在花洒头之前，确定橡胶衬垫已放置在花洒头。除了花洒盖及橡胶衬垫，请不要移动任何组件。

为了避免因不慎按到重新设置热能断流器所造成的危险，此花洒器禁止使用外加调节器，如定时器或连接至定时开关的电路。

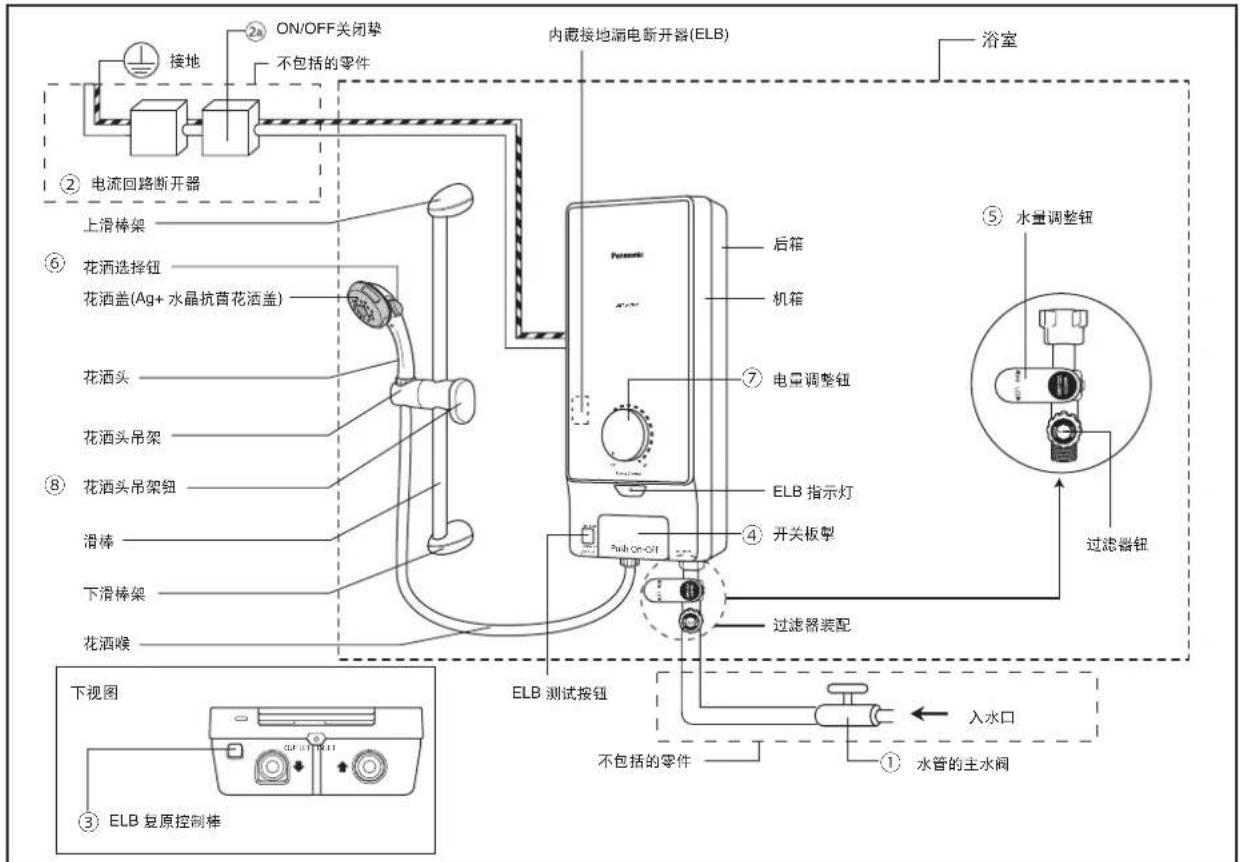

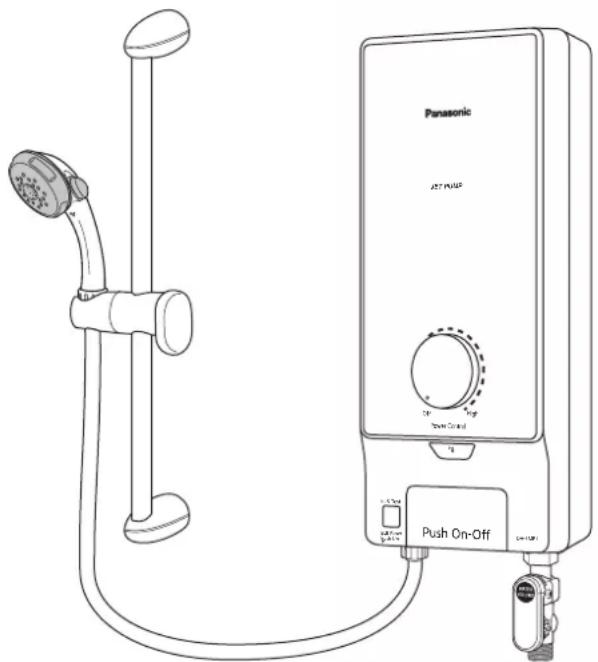

1. 零件名称


1. 配件

说明:	物品:
花洒头包装	花洒头(1套)
花洒架包装	花洒喉(1套)	X2滑棒架(2套)	花洒头吊架(1套)
安装包装	螺栓(6枝)	X2 X 6X 6橡胶衬垫(2片)	[0WHB]螺丝(6枝)
过滤器包装	过滤器装配(1套)	橡胶衬垫(1片)	过滤器慎用表(1张)
滑棒	滑棒(1枝)

如何使用电热花洒器

1. 使用方法

1. 打开水管的主水阀。
2. 启开电流回路断开器及ON/OFF关闭垫。
3. 推动ELB复原控制棒如果它滑下。
4. 顺时针的方向转动水量调整钮。

· 顺时针的方向转动水量调整钮将增加流水量将而导致水温下降。

- 逆时针的方向转动水量调整钮将减少流水量将而导致水温上升。

1. 按下开关板掣，水将会从花洒头流出及红色ELB指示灯将亮起。

· 要停止水流，再次按开关板掣按钮（开关板掣的位置相同）。
- 这按钮控制水和电流供应。
- 将水量调整钮与电量调整钮一起调到理想的喷水量。
之后才使用开关板掣会更容易操作

注意

为了保证泵的可靠性，必须在每次沐浴前按下开关板掣。按下而已，请勿拉扯开关板掣。

ELB: ON 状态

ELB: OFF 状态

确定按在开关板型的中间。

1. 温度设定

(a) 调度淋浴的温度可通过转动电量调整钮到所需位置。
(b) 如果将电量调整钮顺时针旋转淋浴温度会上升，达到最高温度于 “High”。

温度可逐渐被控制。

(c) 若把电量调整钮转到 “Off（关）” 位置，水温将和自来水的温度相同。
(d) 在持续使用高温设置的情况下，水的温度将会增加，并可能导致暂时性的启动温度控制装置而
引起水温下降

1. 请按下花洒选择钮选择所要的喷水方式。

2. 花洒头可调整至多种方位。

(a) 将花洒头吊架钮弄松调整高低，再将之拧紧。
(b) 将花洒头吊架钮弄松左右转动花洒头吊架，然后再将之拧紧。
(c) 上下转动花洒头则可调整花洒头角度。

2. 流水量调整

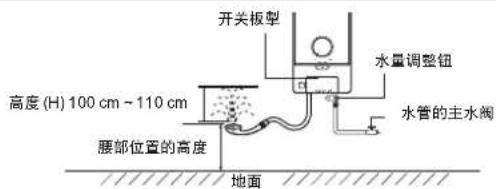

(1) 怎样调整至最大的流水量。

第一步骤：按下开关板掣然后使用花洒选择钮选择广宽花洒的类型（请参阅图1）。
第二步骤：转关水管的主水阀
第三步骤：转移花洒头向上在腰部位置的高度。
第四步骤：转开水量调整钮到达最高的量度（图2）。
第五步骤：逐渐的转开水管的主水阀和调整花洒器喷水的飞溅高度，H。

建议调整喷水的高度(H)在100 cm\~110 cm（约3 L/min）。

假如花洒器喷水的飞溅高度，H 太高，热水的温度将会降低，这是因为水的流量过高。

摘要：1）当减少流水量时，请多留意水温。水温会变得太热若流水量过低。

2) 在这个阶段水量调整钮是位于最高的位置(查看第四步骤)。

将水量调整钮以逆时针方向将它调整至合适的流水量。

单束花洒

普通花洒

广宵花洒

花洒选择钮

水量调整钮

3. 维修

警告

进行任何维修前，先关掉电流回路断开器。

(1) 清理机身。

先要确认电流回路断开器是否关掉。

1) 用沾湿棉布来擦净
2) 决不可使用挥发油，信纳水，洗涤剂，漂白剂，等等。
3) 不可向机身喷水或挂上湿毛巾
4) 为了避免刮痕，请确保使用合适的布料来清洁机箱表面。

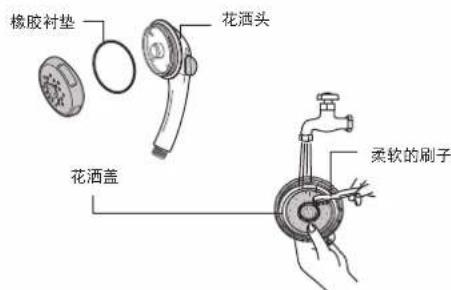

(2) 清洗花洒头

用手把花洒盖从花洒头向反时针方向旋转取出，

每隔一段时间，用柔软的刷子清洗花洒盖的洞孔。（推荐每个星期一次）。

在还没把花洒盖固定在花洒头之前，确定橡胶衬垫已放置在花洒头。

不要解除其他部份除了花洒盖和橡胶衬垫。

(3) 清洗过滤器组件（过滤器组件安装于过滤器钮）

每星期用水清洗过滤器组件的过滤网一次，

清洗它当您感觉到热水流出来有点异常。

拆除，清洗和组装过滤器组件

① 关上水管的主水阀。

③ 清洗过滤器组件。

过滤器组件

注意

确保O环不被移除及无异物／无杂质以避免漏水。

④ 将过滤器组件放入，然后拧紧(顺时针)。

⑤ 将水量调整钮旋转至原来的位置，依照第25页调整水的流量所示。

4. 发生故障时

(1) 在还没有询求前，请检查下列重点。

特徵 检查事项
出水有点异常。	1. 请检查过滤器组件。假如已被污染或阻塞请清洗过滤网(请参阅第26页清洗过滤器组件)。2. 请检查花洒头和花洒盖。清洗花洒头假如洞孔已被污染或阻塞(请参阅第26页清洗花洒头)。
没有热水从出水口流出来。(花洒器无电力供应)	1. 确保开关板掣处于“On”的位置。2. 确保ELB 测试按钮没有滑下。将ELB 测试按钮推上以重新设置ELB (请参阅第31页测试法)。3. 确保打开ON/OFF关闭掣。4. 确保打开电流回路断开器。
没有水从花洒头流出来。	1. 检查水管主水阀,拧开主水阀如已被关上(请参阅第25页使用方法)。2. 检查ELB指示灯(红色)。• 没有红色指示灯。检查开关板掣,假如红色指示灯没亮,请停止使用电热花洒器及马上通知授权经销商。
水温不足。	1. 查看流水量调整(请参阅第25页)。

(2) 使用本品时万一发现下面的失常现象，请停止使用电热花洒器及马上通知授权经销商。

1) 漏水。
2) 没有水流出。
3) 无法控制水温。

4) ELB指示灯不见点亮。

(3) 上述各项的修理，必须让专业技术员来修理，更不可自行维修。

1. 规格

电源电压	240 V a.c. 50 Hz
消耗电量	3600 W
转换等级	入口水温(断开),1000 W ~ 3600 W
最小水压	4.9 kPa / 0.05 kgf/cm2 / 0.7 psi
最大水压	380 kPa / 3.87 kgf/cm2 / 55 psi
呎吋	420(H) mm x 185(W) mm x 85(D) mm
重量	2.8 kg
排水系统	单头型(开放式排水)

电热花洒器安装法

警告

• 为了防止冒烟火灾，必须安装适合的电线尺寸和正确的电线安装法。
• 在安装过程中确保电力和供水要转向“OFF”。
• 花洒器须永固的连接至ON/OFF关闭挚。电线的接点间隔须有3 mm以上。开关必须清晰地被使用者识别，但触碰不到的地方。

装置必须连接地线。

不正确之安装法可能会引起触电。

• 千万不要把过滤器装配安装在出水口。
  这会导致入水口不能进行过滤，这会使杂质进入本体。这将导致加热装置及花洒头堵塞。
• 不可擅自安装，拆开或重新安装此电器。
  不正确的安装方式将引起漏电，触电或火患。安装和接线必须由专业人员操作。
• 不可将本体的入水口和出水口与其它出水口衔接。水压会因此而下降，导致花洒水温变得非常热。

注意

- 电线必须由指定洞孔进入花洒器而已(不可额外添加洞孔)。

1. 安装之前

(1) 确定水压

最小水压 4.9 kPa / 0.05 kgf/cm² / 0.7 psi

最大水压 380 kPa / 3.87 kgf/cm² / 55 psi

- 测量水压法如图表说明。自来水可从水管的主水阀2.0 m高的另一端流出。

摘要：当从包裹取出机体时，一些水也许还留在里面。这是正常的因为机体在制造过程期间被测试过。

2. 安装法

警告

确保电力和供水在安装过程中要转向“OFF”。

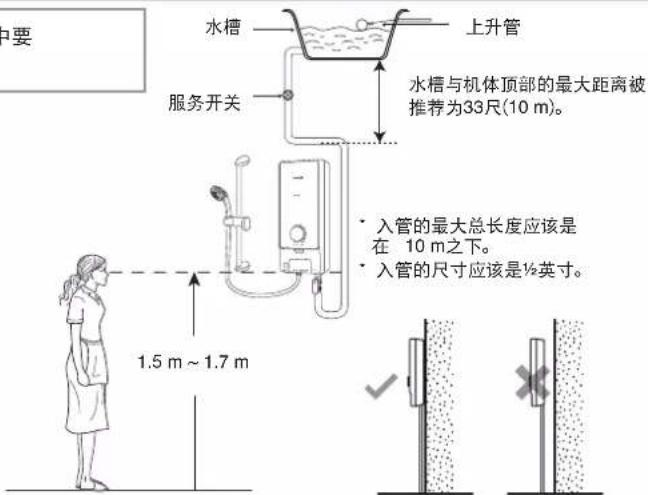

1. 在什么地方安装花洒器。

• 确保花洒器安装在墙壁上如图1所示(只限垂直状态)。
• 不可将花洒器安装远离于墙面，如图2所示。
• 花洒器必须安装于离地面1.5 m～1.7 m。

图1 图2

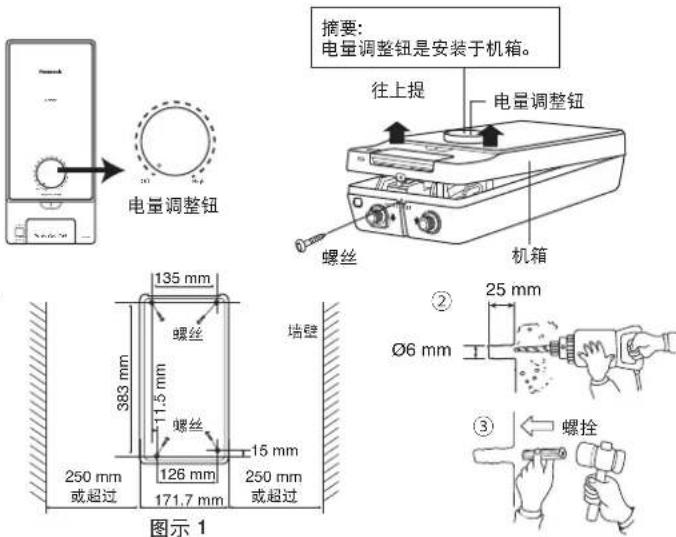

2. 取出花洒器的机箱。

① 确保电量调整钮/温度控制钮处于“Off”的位置。
②取出机箱底下的螺丝。
③ 把机箱从底部到顶部掀起然后移开。

3. 花洒器的安装法。

① 花洒器必须安装在墙壁，左右距离必须超过250 mm。

② 在螺栓的孔位置上，使用钻头把混凝土打穿（参阅图示1）。
③ 把螺栓打入混凝土里面。

④ 如图所示将电线贯穿第(4a)或第(4b)部分以进行电线安装过程。

4a) 把后箱侧面的橡胶配件穿洞，将电线穿过它，进入后箱。

4b) 将电线由后箱的背面连接装置在机身上（将所示的部分弄破）。

注意

电线必须由指定洞孔进入花洒器而已(不可额外添加洞孔)。

⑤ · 使用所提供的4枚螺丝安装机体。
- 通过后箱上两个螺丝洞把螺丝拧进混凝土里面的螺栓，
并将螺丝拧紧
- 之后将其余的螺丝拧紧。

⑥ 将机体左右摇摆以确保机体稳定地装置在墙上。

注：后箱必须用4枚螺丝装置。

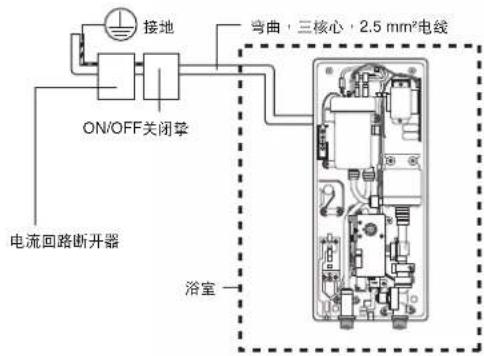

4. 电线安装法

警告

为了防止冒烟和火灾，必须安装适合的电线尺寸和正确的电线安装法。

警告

花洒器须永久的连接至ON/OFF关闭挚。电线的接点间隔须有3 mm以上。开关必须清晰地被使用者识别，但触碰不到的地方。

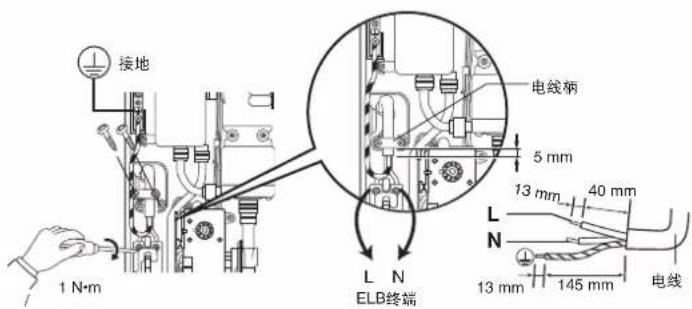

① 将电线连接至电热花洒器内的ELB端子：2.5 mm²，3核心电线。

然以1 N.m (10 kgf.cm)的力量将生命线(L)和中性线(N)绑至ELB (L,N)和接地线扣紧在接地上。再将电线柄固定回原位以将电线夹紧。

③ 连接电线时，可要精确连接极性(L,N)

- 极性(L,N)连接错误，将造成反常现象，会引起漏电、燃烧等事故。

- 在佈佈线前，必須确认极性(L,N)。

可用电压测距(range)或电压计来测定。

将电压计的一边端子连接于地线，另一端子接触到电源终端。

- 当见到电压计的指针振幅较大，其电源终端的极性是‘L’。

④ 接地棒

警告

装置上必须连接地线。

不正确之安装法可能会引起触电。

• 装置上必须连结地线。
• 接地线操作次序，选择较湿润的地点打进接地棒(DQ-6H)。接地棒要打进土里70 cm深度以上。
• 检查接地电阻为 100 (欧姆)以下。如电阻不在 100 以下时，应把接地棒打深，或需要多打进2\~3条接地棒。

(倾斜式)

(并行式)

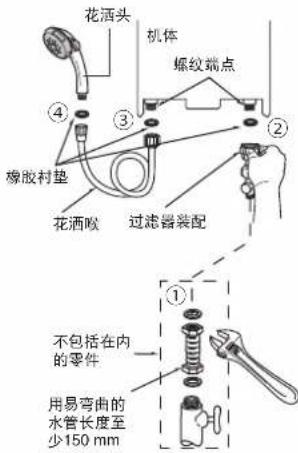

5. 水管安装法

① 把橡胶衬垫置放于易弯曲管及过滤器装配之间后以螺旋钳拧紧。不可使用白胶带。
② 把橡胶衬垫置放于机身之螺纹端点及过滤器装配之间后以手拧紧，不可使用白胶带。

③ 把橡胶衬垫置放于花洒喉及机体间后以手拧紧，不可使用白胶带。
④ 把橡胶衬垫置放于花洒喉及花洒头间后以手拧紧，不可使用白胶带。
⑤ 过滤器装配应调至此机的正前方。

不可将本体的入水口或出水口与其它出水口衍接。

水压会因此而下降导致花洒水温升高。

避免使用不干净的水，因为它可能会影响花洒器的性能和其他部件。

摘要:	确保水管衔接处没有漏水。
摘要:	如在连接额外的水管时有使用到胶水,那么在用水测试之前须确保胶水已完全干透。

6. 盖上机箱

① 确保电量调整钮在机箱上是处于“Off”的状态。
② 确保电量调整钮槽和“D-CUT”的位置装入VR轴如图所示(“Off”状态)。
③ 依照如图所示的顺序将机箱盖上。
④ 按入开关板掣及电量调整钮至完全嵌进妥当。

<如果没有进行上述步骤①和②，便无法嵌入电量调整钮>

⑤ 请确定电量调整钮可顺时针扭转至“High”和逆时针扭转至“Off”，以确定电量调整钮完全嵌入槽内。
⑥ 将机箱底部的螺丝拴紧。

摘要：

1. 确勿在安装机箱时按下ELB测试按钮。
2. 不要在安装机箱期间将电量调整钮强行置入因为这将破坏花洒器内的开关钮。

①

电量调整钮

②

7. 花洒头吊架安装程序。

1安装滑棒架以花洒头高度低过机体的位置。确保墙上的水平必须与滑棒一样。如果墙不是在同一水平,请使用间隔(不包括)以固定配件。		2将上滑棒架安装在不高于机体的位置的墙上。用一枚螺丝将上滑棒架拧紧。		3准备花洒头吊架和滑棒,反时针松开花洒头吊架钮然后再顺着(1)、(2)、(3)及(4)安装零件。注意:请确认花洒头吊架(1)的洞口是与花洒头吊架(2)的洞口并行然后放入滑棒。
4将花洒头吊架钮拧紧以固定花洒头吊架。花洒头吊架钮花洒头固定洞口上下*若将花洒头吊架钮松开,花洒头吊架将容易掉落。		5将滑棒两端凹沟接在上下滑棒架凸出来的部份,再用两粒螺丝将滑棒架扭紧(请确保通过螺丝孔将螺栓插入)。滑棒 凹沟 螺丝 凸出部分	6用滑棒架盖将上下滑棒架盖上。上滑棒架盖下滑棒架盖	7调整花洒头吊架在所需的水平,挂上花洒头,如下图所示。花洒头花洒头吊架如果花洒头往下滑,将螺丝锁紧。

3. 测试法

1. 在还没有接通电流时，检查接线。

2. 启开电流回路断开器及ON/OFF关闭挚：

3. 将ELB的开关转换于“ON”（将ELB复原控制棒推上）。
4. 按下ELB的测试按钮。
   如ELB复原控制棒跌下，则为正常状态。把ELB复原控制棒推上。
   假如ELB的复原控制棒不能还原即使你把它推上或在操作时跌下，请停止使用花洒器及马上通知授权经销商。
5. 检查内藏ELB (每个月一次) 以避免对用户造成财产损失，严重受伤或死亡。

警告

假如ELB的复原棒不能还原即使你把它推上去或在操作时落下，请确定把此事件通知有关的经销商。绝对不能用线带把它强迫固定。

1. · 拧开水管的主水阀

2. 顺时针方向旋转水量调整钮。

3. 检验配管是否有漏水。

4. 按下开关板掣，ELB灯点亮，跟着水将开始从花洒头流出来。

· 顺时针方向旋转电量调整钮，跟着热水将流出来。（调至适合的温度）

1. 参阅第25页如何使用电热花洒器及流水量调整。
