MSD-CF09VB-H1 - 空调 MITSUBISHI - 免费用户手册

产品类型	分体式空调
型号	MSD-CF09VB-H1
品牌	三菱
制冷能力	9,000 BTU/h
制热能力	9,000 BTU/h (热泵型号)
电源	230V / 50Hz / 单相
室内机尺寸 (宽 x 高 x 深)	约 26.2 x 10.2 x 8.7 英寸
室外机尺寸 (宽 x 高 x 深)	约 27.6 x 20.9 x 11.4 英寸
室内机重量	约 22 磅
室外机重量	约 55 磅
制冷剂类型	R410A
能效比 (EER)	12.0 (约)
运行模式	制冷、制热、送风、除湿、自动
室内机风量	最高 350 CFM
室内机噪音	22-42 dB(A)
室外机噪音	48-52 dB(A)
遥控器	包含红外遥控器
滤网类型	可水洗、抗过敏酶滤网
自诊断	是 (显示屏显示错误代码)
睡眠模式	是
定时功能	是 (开机/关机定时)
维护	每两周清洗空气滤网；每年专业维护一次
安全功能	过热保护、防冻结、自动重启
备件供应	通过授权经销商提供遥控器、滤网、风扇电机、PCB

常见问题 - MSD-CF09VB-H1 MITSUBISHI

如何清洗空气滤网？

关闭空调并打开前面板。取出滤网，用温和的洗涤剂清洗，冲洗干净并彻底晾干。完全干燥后重新安装。正常使用情况下每两周清洗一次。

错误代码E1是什么意思？

错误代码E1表示室内机和室外机之间的通信故障。检查接线连接并重新启动系统。如果仍然出现，请与技术人员联系。

我可以使用延长线吗？

不，不要使用延长线。请将空调直接插入电压合适（230V）的专用插座。延长线可能导致过热和火灾风险。

如何设置定时？

按下遥控器上的定时按钮。使用+/-设置所需的开机/关机时间。按设置确认。空调将在设定时间自动启动/停止。

为什么我的空调制冷效果不佳？

检查滤网是否脏污（清洗它）。确保所有门窗关闭。确认设定温度低于室温。如果仍然不制冷，检查是否存在制冷剂泄漏或压缩机故障。

除湿模式有什么作用？

除湿模式可去除多余湿气，而不会显著降温。风扇低速运转，压缩机间歇启停。最适合雨季或潮湿房间。

我应该多久安排一次专业维护？

建议每年由合格技术人员进行一次维护。他们将检查制冷剂量、清洁盘管、检查电气连接，并确保最佳性能。

我可以将室外机安装在阳台上吗？

可以，但需确保良好的通风和间距。室外机应放置在水平、坚固的表面上，远离阳光直射和杂物。距离墙壁至少6英寸。

理想温度设置是多少？

为了节能，夏季将恒温器设置为24-26°C（75-78°F），冬季设置为20-22°C（68-72°F）。每调整一度可节省高达10%的能源。

如何使用遥控器更改模式？

反复按下模式按钮，依次切换制冷、制热（如果有）、送风、除湿和自动模式。所选模式将显示在遥控器和室内机显示屏上。

用户手册 MSD-CF09VB-H1 MITSUBISHI

警告	由于處置錯誤將造成死亡、重傷或財產損失的可能性很大。
注意	由于處置錯誤,可能造成空調機不能正常使用或造成損失。

安全事項 1
各部件名稱 5
操作前的准备工作 6
"I FEEL…"(體感…)自動運轉 8
用户自己選擇運轉模式時(冷氣·除濕·送風)……10
風速·風向的調節 12
定時器設定(定時關·定時開)……14
長期不使用時 15
室内機外觀的清掃方法……16
前面板的拆下和安装方法 …… 17
茶精清新網的清掃 18
在請維修人員之前，請再次檢查以下項目 19
當您認爲「發生故障？」時……20
安裝·移機·檢查....22
技術性能表 23

CONTENTS

SAFETY PRECAUTIONS 24
NAME OF EACH PART 28
PREPARATION BEFORE OPERATION 29
"I FEEL..."AUTO OPERATION 31
MANUAL OPERATION(COOL,DRY,FAN) 33
AIR FLOW VELOCITY AND DIRECTION ADJUSTMENT 35
TIMER OPERATION(OFF TIIMER·ON TIMER) 37
WHEN THE AIR CONDITIONER IS NOT
GOING TO BE USED FOR A LONG TIME 38
MAINTENANCE 39
METHOD OF DISASSEMBLY AND INSTALLATION OF THE
FRONT PANEL 40
CLEANING THE CATECHIN FILTER 41
BEFORE CONTACTING THE SERVICEMAN, CHECK THE
FOLLOWING AGAIN 42
WHEN YOU THINK THAT TROUBLE HAS OCCURED 43
INSTALLATION, RELOCATION AND INSPECTION 45
SPEC DATA 46

非常感謝您選用三菱電機房間空調器。

• 為了確保正確安全地使用本機，在使用前，請一定先閱讀說明書。閱讀以后請妥善保存，以備必要時查閱。
  • 購買機器時，須在出售店收取記載有「購買口期·店名」的有效證明。
• 顧客請不要自己安裝機器(自行安裝，將不能保證安全和功能)。

• 使用前，一定請先詳讀此「安全事項」。
• 這裏所示的注意事項，是一些有關安全的非常重要的內容，一定要遵守。

文中所用“圖符號”的意思如下。

[0X5W]	絕對不可做。
[WZZ0]	一定請按指示做。
	一定要接地綫。
	一定請拔下電源綫插頭。
	禁止踩到室內/室外機組上面或在它們上面堆放東西。
	請小心觸電的危險。
	禁止插進指頭或棒條等。

- 閱讀后，請和安裝說明書一起收藏在使用者容易發現的地方。

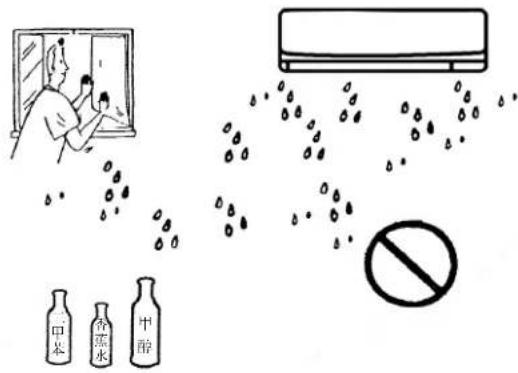

禁止在放置或使用揮發性、腐蝕性、可燃性化學制品的環境中使用空調。

• 在室內使用揮發性、腐蝕性、可燃性化學制品(如二甲苯、香蕉水、甲醇等)期間，必須禁止使用空調。
• 室內裝修油漆未下，必須打開門窗，進行通風，等房間內各種稀釋劑氣體揮發散盡，方可使用空調。
• 否則會引起機器腐蝕、變形，甚至引起火災。

警告

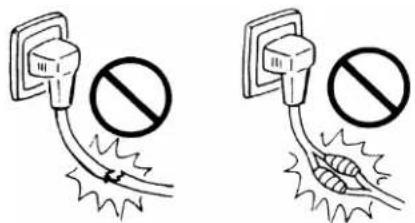

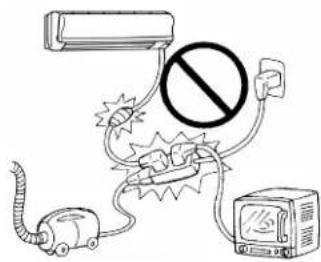

禁止在電源線的中途引線或延長電源線及禁止使用多孔插座。

- 可能因接觸不良、絕緣不良、超過允許電流量而會引起火災、觸電事故。

- 若附着灰塵，或没有插好，便有引起火灾、觸電的可能。

- 若在電源綫上堆放重物、或加熱、連接加工，便有可能因短路而引起火灾、觸電事故。

- 機器中如果進水，會降低絕緣性能，有發生觸電的危險。

發覺異常時(有燒焦味等),應立刻停止運轉,拔去電源插頭。

- 發覺異常而繼續運轉下去時，將引起故障。請與出售店或技術服務中心聯系。

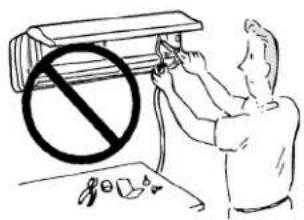

禁止在進風或排風口或出風口插入手指或棒條。

- 裏面有高速旋轉的風扇，會造成人身傷害。

- 因爲若處理不當，將可能引起火災、觸電、機器掉落傷人或漏水。 請與出售店或技術服務中心聯系。

- 因爲若安裝不當，將可能引起火災、觸電、機器掉落傷人或漏水。請與出售店或技術服務中心聯系。

- 要卸下電源線時，必須抓住插頭拔下。因爲可能拉斷電源線中的一部分芯線而引起火灾事故。

- 因爲運轉中，有高速旋轉着的風扇可能傷人。

禁止用殺蟲劑、消毒劑、可燃性噴霧材料噴吹。

- 可能引起火灾、變形。可能引起燃燒器具的不完全燃燒。

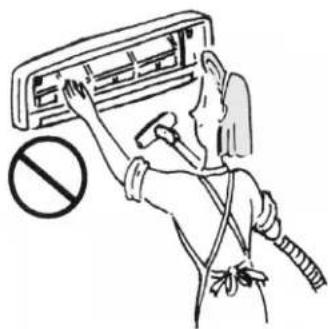

在拆卸茶精過濾網時，小心不要碰到室內機組的金屬部分。

- 有被刮傷的可能。

- 安裝機器，請與購買機器的出售店或技術服務中心聯系。

必須接地綫。

• 空調插座應連接有專門接地線，地線切勿接到煤氣管、自來水管、避雷針導線、電話接地線上。
• 如果没有接地线或地线没有连接好，可能引起觸電事故。
• 在使用前請務必確認是否有接地線或接地線是否按要求連接。

某些安裝場所(例如濕氣高的地方等),須安裝漏電斷路器。

- 若不裝漏電斷路器，便可能有觸電的危險。

禁止安裝在有可能泄漏腐蝕性、可燃性氣體的地方。

- 萬一氣體泄漏并聚集在機組周圍時，便有發生爆炸或損壞機器的危險。

排水口須保證能順利排水。

- 如果有排水不良狀況，機組將可能滴水浸濕污損家具。

禁止開放着門窗，在高濕度狀況下作長時間的運轉。

- 開冷氣時，若在高濕度(80%以上)下作長時間連續運轉，空調機可能有冷凝水滴下，浸濕污損室內家具。

- 不能作為保存精密機器、食品、動植物、美術品的用途。 因為有降低保存品質量的可能。

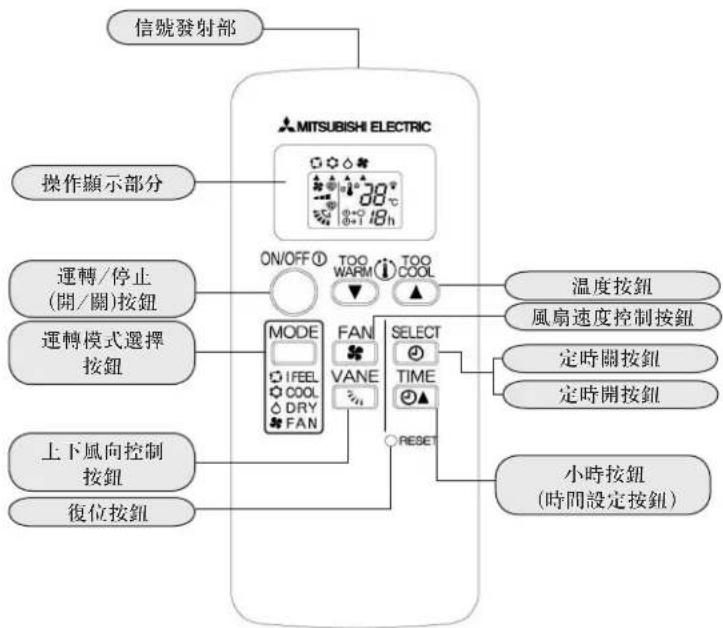

遥控器

該機型具有自動重新啟動功能，但在工廠出貨時，此功能設為關閉。如您需要使用自動重新啟動功能，請與技術服務中心聯系。

-自動重新啟動功能就是...

當使用遙控器控制室內機組時，記憶體記憶運轉模式，設定溫度和風扇速度。如果運轉過程中發生斷電或關閉了主電源，當電源恢復后“自動重新啟動功能”會自動啟動機器並以斷電前用遙控器設定的模式運轉。

室内機組

將電源插頭插入插座，將撥動開關推到開的位置。

警告

須清除電源插頭上的灰塵，確實插穩固。 如果附着有灰塵或插座不良時，將有發生火災、觸電的危險。

遥控器

1

移去后蓋，裝入電池，重新裝好后蓋板。

先插入電池的負極。 檢查電池的極性是否正確。

先插入電池 的負極

2

按下復位按鈕。

用尖細東西按下。

如果復位按鈕未按下，遥控器不能正常使用。

- 信號可到達範圍是對着室內機組正面的直線距離6米以內。

- 按下按鈕時，室內機組將發出“嗶！”或“嗶嗶！”收到信號的聲音。

如果沒此響聲，請再作一次按鈕操作。

遥控器必须小心使用。

- 如果讓它掉落地上，隨便投擲或浸了水則可能出現不能發送信號的情況。

- 不要用力擰扭遙控器，或用較強外力故意或作故意壓迫遙控器，這樣做可能會損壞其內部部件。

電池

更換干電池的標準

信號常不易到達機組，或顯示變淡時，便請更換兩節7號碱性電池（LR03）。

• 電池必須2節同時更換，且須屬同種電池。
• 不要使用充電式電池。
• 為防止電池漏液引起故障，在準備長期不使用時，應把電池都卸除。
  ● 碱性電池壽命大約一年。

但要考慮干電池底面的建議期限(年月)，如果接近期，則必須盡早更換電池。

遥控器的安放

安放位置

• 便于操作使用且容易看见的地方。
• 幼兒的手摸不到的地方。

注意

在有荧光燈的房間由于使用周期接通的高壓脉衝穩壓器或斷續振蕩器，有時室內機組也許接收不到來自遙控器的信號。

遥控器不能使用時(應急運轉)

當遙控器的干電池用完了電，或遙控器故障時，可利用木機上的應急運轉開關控制運轉。

1

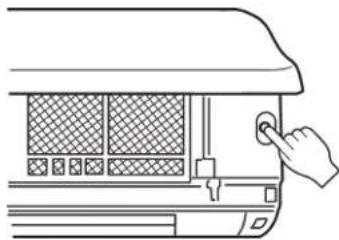

按下應急運轉開關。

每按一次應急運轉開關，

機組將按應急制冷→停止的順序變化。

溫控在試運轉的30分鐘內不起作用，而且機組處于連續運轉狀態。試運轉時風扇速度設置為高速并在30分鐘后切換到中速。

運轉内容	冷氣
設定溫度	24°C
風速	中
上下風向板	自動

運轉模式將體現在室內機組的房間溫度顯示屏上。

要停止時,請按下應急運轉開關設定為停止。

每按下一次按鈕，即按照制冷→停止的順序變化。

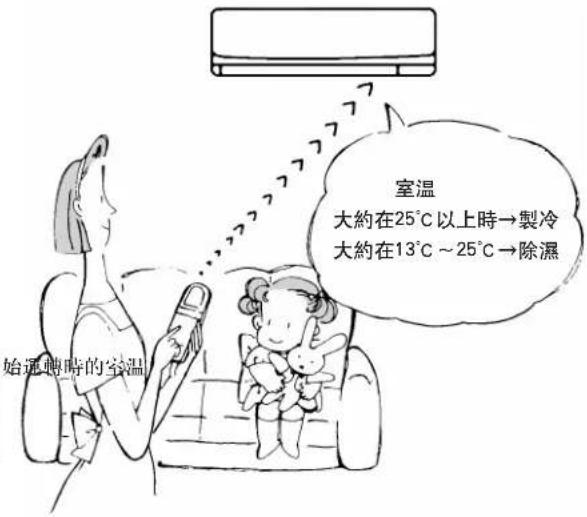

自動運轉的結構

運轉模式選擇（製冷、除濕）

開始運轉時，將根據室溫自動地設定製冷或除濕運轉，但在停機后2小時以內再運轉時，則將與上次運轉進行同樣內容的運轉。一旦設定好運轉內容后，室溫雖有變化也不受影響。

運轉內容如果不喜歡，可按下 MODE 安鈕 再選擇適當的運轉內容。

體感自動運轉內容

	運轉模式	目標温度的標準(初期狀態)
大約25°C以上	製冷	大約24°C
大約13°C~25°C	除濕	--

注意

如果室外氣溫太高，因爲製冷運轉負載過大，因此，室溫便可能不能達到所設定的溫度(製冷時)。

注意

製冷：室溫高于設定溫度2℃以上時，因空調正運轉以達到目標(設定)溫度。設定溫度可能不能改變。請耐心等待直至室溫高于設定溫度2℃以內時再進行操作。

室内機組顯示

室內機組中部顯示屏指示運轉狀態。

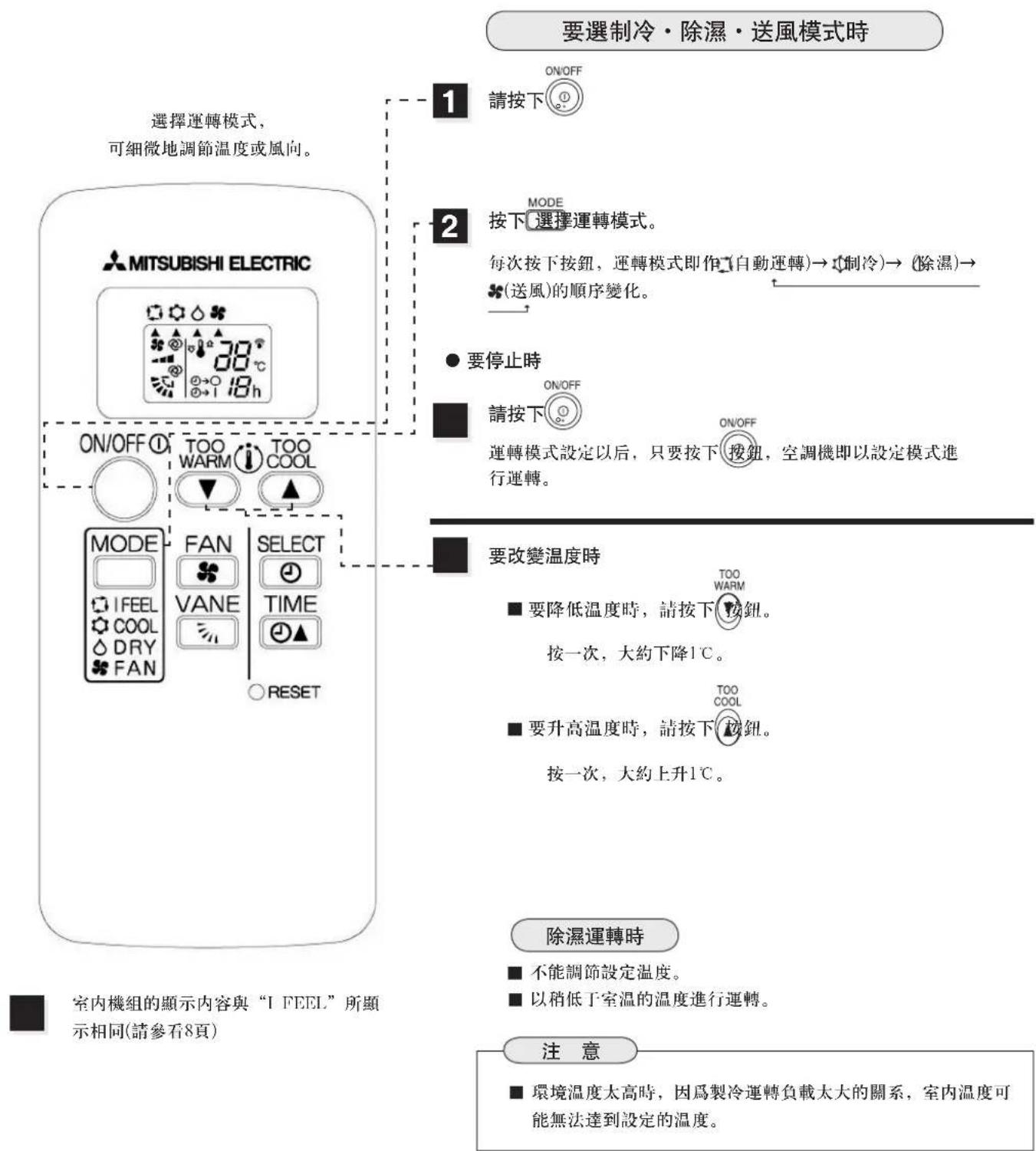

用户自己選擇運轉模式時(製冷、除濕、送風)

使用空調須知

製冷

如何讓製冷運轉更有效率

①關緊窗戶，放下窗簾，減小日照量。

②在窗玻璃上貼市售的熱線遮蔽用薄膜，也可減少進入室內的熱量。

③室外機組安裝在不易受太陽直射的地方。

人覺得悶熱時，是因爲空氣中的水蒸汽含量多，即濕度高的關係。濕度與溫度、風都有關係。一般認爲人感到最舒適的濕度條件是夏季60%\~75%，冬季55%\~70%。

常用按鈕把風向設定為自動時，將根據運轉模式自動地決定上下導風板的位置進行最有效率的運轉。

(1) 製冷 • 除濕時 將以水平方向吹風。

要改變左右風向時 請用手搖動左右導風板。

調整，請在開始運轉前完成。 運轉中，因爲上下導風板擺動，可能會夾住你的手指。

1 實施風扇運轉3～4小時，讓空調機內完全干燥。

- 要進行風扇運轉時，請設定為製冷運行模式並選擇最高設定溫度。

2 關掉電源開關，然後拔掉電源綫插頭。

長期不使用機器時，應拔下電源插頭。 因爲可能堆積灰塵而引起火災。

3 取出遥控器中的電池。

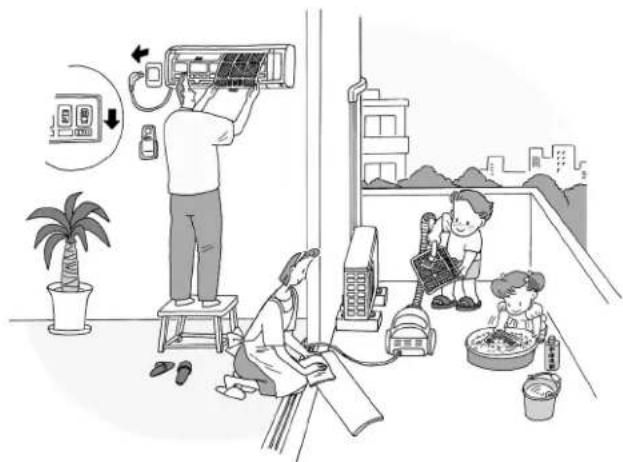

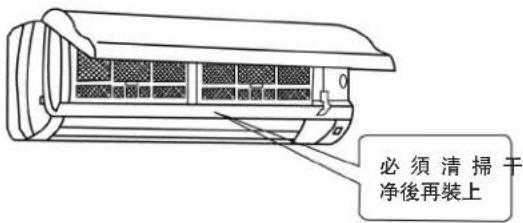

1 清掃茶精清新網，並裝回本機。 (清掃的方法，請參看18頁)

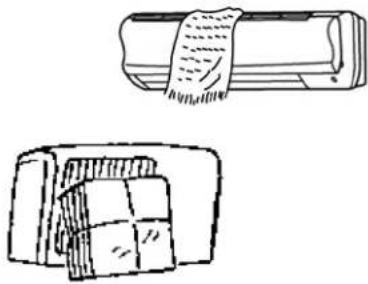

2 室內及室外機組的進風口、排風口，須確認是否被遮蔽了。

• 地綫不可接在煤氣管、自來水管、避雷針、電話綫上面。
• 若無接地綫或不按要求接地綫，可能有觸電危險。

清掃時，必須停止運轉，拔下電源插頭並關掉電源開關。因爲運轉中，高速旋轉中的風葉，可能造成人身傷害。

用柔軟的布擦拭干净，汽油，揮發性油，稀釋劑，研磨粉，洗滌劑會損壞產品，所以請不要使用。

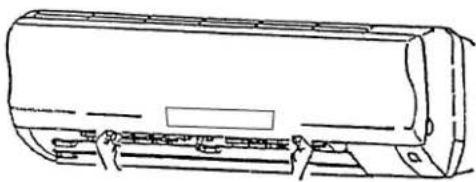

拆下并清潔前面板

1 用柔軟的布擦拭或水洗。 水洗後用柔軟的部擦干净水分并陰干。

2 滯留在顯示部的水分應從反面用柔軟的布吸取水分。

3 頑固污漬可以用軟布沾取中性清潔劑擦拭。

4 嚴禁使用汽油，揮發油，混合溶劑，磨擦粉，消毒劑和洗滌精，請勿用刷子或百潔布之類堅硬接觸面的工具清洗。

5 請勿長時間(2小時以上)置于熱水中或置于直射陽光及取暖器作用範圍內，否則會導致前面板變形及變色。

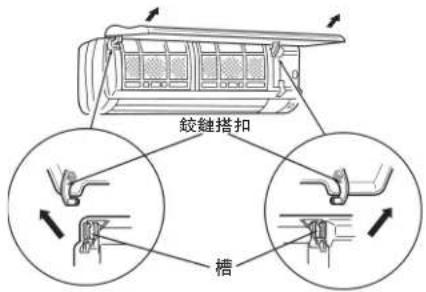

1 用雙手抓住前面板，水平提起并握住鉸鏈部向前拉出。

2 不要强行抽出前面板，不要掉落，否則會造成前面板破損。
3 拆裝前面板時，不要站在不穩定臺面上，否則有可能翻倒受傷。

前面板的安装

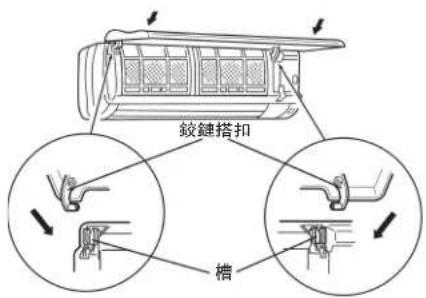

用兩手握住前面板的兩端，把前面板大致水平放置，再把鉸鏈部(下圖)放入室內機最上部的槽中。(左右鉸鏈搭扣插入，直至聽到“咔噠”聲為止)。

2 用雙手握住前面板的兩端並關上前面板，再用手按一下下圖箭頭表示的三個部位，至此前面板就安裝完畢。

清掃時，只可將前面板打開到如圖示位置，不要打開到水平位置。水平位置時，前面板將會脫落下來。

茶精清新網的清掃(二星期一次為標準)

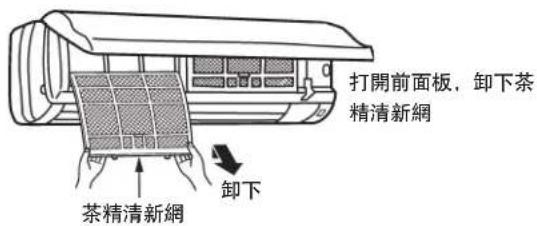

1 卸下茶精清新網。

警告

拆卸茶精清新網時，請注意別碰到室內機組的金屬部分，因爲有被刮傷的可能。

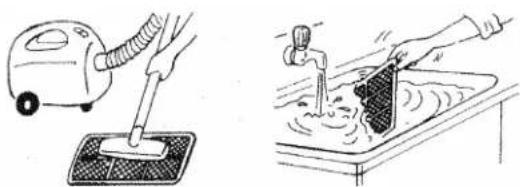

2 卸下的茶精清新網，可用吸塵器清掃或用水洗滌干净。

■ 如果茶精清新網太髒了，可用加入中性洗滌劑的溫水溶液洗刷。
■ 禁止用熱水(大約50℃以上)清洗，以免變形。

■ 茶精清新網，禁止利用直射陽光干燥或用火烘干。

茶精清新網的作用：綠茶成份的茶精分解，清除香烟、汗水等的臭味，更能抑制細菌的產生，成長，繁殖。（依照日本紡織檢查協會，纖維產品的定量抗菌性試驗方法。）

製冷運轉無法制冷？ ↓ 進行下一步檢查！

1 温度調節是否適當。

3 室外機組的排風口、吸氣口是否被遮蔽了。

遥控器不顯示，遥控器不靠近機器便不起作用。
遥控器信號不易到達機組，并且顯示變淡時。

1 干電池是否沒有電了。

2 干電池的(+)、(-)電極是否裝反了。

發生停電時?

進行下一步檢查！

空調機處于停止狀態。通電后，請再按運轉/停止按鈕。

檢查上述各項目後，如果問題仍不能解決時，請立即停止使用，并與機器的出售店或技術服務中心進行聯系。

在要求維修之前，請注意下列情況。

在使用電子式熒光燈的房間裏，有可能不能接收遙控信號。

在無綫電廣播電波弱的地方，可能在空調機運轉着的時候，收聽短波廣播會有噪聲。

打雷時，請停止運轉並拔下電源插頭或關掉電源開關器。否則，可能有損傷空調電氣部件的危險。

這是根據微型電腦的指示以保護空調機的現象，請放心等待。

因溫度變化，前面板發生膨脹、收縮引起的摩擦聲音。

這是空調機吸取墻壁、地毯、家具、衣服所含霉味而吹出到空氣中的現象。

■ 附在室內機組熱交換器上的水分再蒸發時，濕度便會上升。為了抑制此現象，當室溫已充分下降時，室內機組的送風運轉便會自行停下來。

這是空調機內部的制冷劑在流動的聲音。

■ 附着在熱交換器上的水滴匯流聲。

除濕或製冷運轉中，向下送風一個小時之后，為防滴水而自動將上下導風板調整到水平位置繼續送風。

冷氣運轉中，管道或管道接頭部分將因冷却而引起水份冷凝。

可從室內機組聽到“咯嗒咯嗒”聲音。

這是風扇或壓縮機開關正在切換（接通/斷開）的聲音。

房間不能充分製冷。

■ 排風扇或液化竈具使用時，製冷負荷加重，導致製冷效果不足。

■ 室外氣溫太高時，製冷效果不足。

運轉中，室內機出風口吹出霧氣。

■ 空氣中的水份遇到從室內機出風口裏吹出的冷風而迅速凝結成霧氣所至。

■ 禁止安裝在有可能泄漏可燃性氣體的地方。
因爲萬一泄漏的氣體聚集在機組周圍，將有引起爆炸的可能。
在電波信號較弱的地方，使用無線接受設備（電視機／收音機等）如發生信號明顯有干擾時，建議另購信號放大器，以提高接受質量。

有很多機油的地方。

海邊等鹽份多的地方。

■ 温泉等會產生硫化氣體的地方。

■ 飛散油滴，聚集油烟的地方。

■ 周圍有高頻機器或無線電設備／無繩電話或手機。

電氣施工

■ 電源請一定使用空調機專用的線路。

■ 電源開關須采用規定的容量。

警告

用户不可自己安装。
安裝不妥，將可能發生火災、觸電、機組掉落傷人，或漏水等問題。
■ 禁止在電源線中途引線，或用延長電線，或使用多孔插座。
接電不妥，可能因接觸不良，絕緣不良或超過電流容量而發生火災或觸電等事故。
請洽詢購買機器的出售店或專業者為您服務。

注意

■ 空調插座應連接有專門接地綫，地綫切勿接到煤氣管、自來水管、避雷針導綫、電話接地綫上。
■ 如果沒有接地線或地線沒有連接好，可能引起觸電事故。
在使用前請務必確認是否有接地線或接地線是否按要求連接。
■ 安裝空調機時有些地方(潮濕的地方)，須裝漏電保護器。
不裝漏電保護器，可能有觸電的危險。

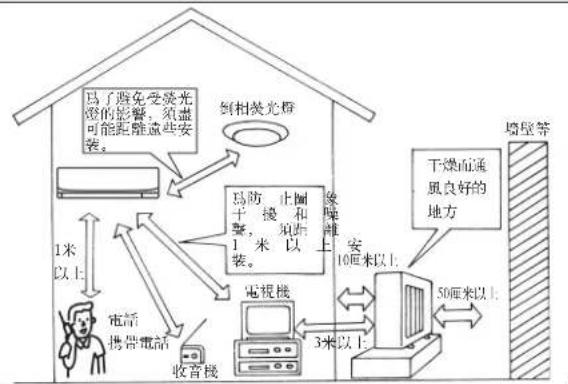

電視機或收音機等無線接受設備需距離室外機3m以上，如這樣還有明顯信號干擾時，可再加長相互間距離，以提高接受質量。

檢查維修

■ 空調機用過幾年之後，因內部骯髒，性能將減低。
因使用狀況而可能發生臭味，或因堆積塵垢而造成冷凝水的排水不良。
■與普通的檢查維修不同，最好請專門技術人員為您服務。請與本空調器的出售店或技術服務中心聯系。

運轉噪聲問題也須考慮

室外機組的排風口附近不可堆置東西。因爲將會減低機器效能也可能增大運轉噪聲。
■ 運轉作用中，如果發生異常聲，即請與本空調器的出售店或技術服務中心聯系。

要移機時

因增改建房間，遷居而須拆卸下空調機及再安裝時，必須找專門技術人員為您服務。

注意

用戶請不要自己修理或移設空調機。 如果處理不當，便有發生火災、觸電、機組掉落傷人、漏水等的危險。請與本空調機的出售店或技術服務中心聯系。

如果電源軟綫損壞，必須使用專用軟綫或從制造廠或維修部門買到的專用組件來更換。

此外，如果還有不明白的地方，即請找機器的出售店聯系。

技術性能表

型號	MSD-CF09VB-H1	MSD-CF12VB-H1
防觸電保護	I類
電源	220V~50Hz
制冷量(W)	2800	3650
制冷輸入功率(W)	890	1160
制冷輸入電流(A)	4.2	5.5
循環風量( m^3/h )	553	548
加液量(g)	750	1080
室内噪聲(dB(A))制冷時(高速檔/低速檔)	40/26	40/29
室外噪聲(dB(A))	45	46
室内净質量(kg)	10	10
室外净質量(kg)	27	37
室内尺寸 高×長×寬(mm)	278×815×238
室外尺寸 高×長×寬(mm)	550×800×285
標準配管 長(m)	4
排氣側允許工作過壓(MPa)	4.15
吸氣側允許工作過壓(MPa)	1.64
熱交換器的最大工作壓力(MPa)	4.71
儲罐允許工作壓力(MPa)	1.94

注：① 本產品適用環境溫度範圍：

		室内	室外
制冷	上限	32°C干球23°C濕球	43°C干球-
	下限	21°C干球15°C濕球	21°C干球-

② 噪音值是表示出廠前全消音試驗室環境下測得數據。
③ 產品執行：GB/T7725 GB4706·32-2004 GB4343·1-2003
