Mag One X10D - 对讲机 MOTOROLA - 免费用户手册

产品类型	双向对讲机（步话机）
品牌	摩托罗拉
型号	Mag One X10D
频率范围	UHF 400-470 MHz
频道数量	16
射频输出功率	2 W
电池类型	锂离子（Li-Ion）1100 mAh
电池续航	最长10小时（典型情况下）
尺寸（高x宽x深）	115 x 57 x 33 毫米
重量（含电池）	210 克
显示屏	无
音频输出功率	500 mW
防尘防水等级（IP）	IP54（防尘防溅）
主要功能	紧急按钮、监听按钮、频道扫描、可编程侧键
标配附件	背夹、充电座、锂离子电池组
写频	通过可选写频线和软件支持
工作温度	-20°C 至 60°C
质保	1年（有限质保）

常见问题 - Mag One X10D MOTOROLA

如何为Mag One X10D充电？

将带电池的对讲机放入充电座。确保充电器已连接电源插座。充电时LED指示灯为红色，充满后变为绿色。充满电大约需要2-3小时。

Mag One X10D的通话距离是多少？

在理想条件下（平坦地形、无障碍物），典型通话距离最远可达5公里。在建筑物较多的城市环境中，距离可能缩短至1-2公里。实际距离取决于环境因素。

如何对Mag One X10D进行写频？

通过电脑使用摩托罗拉的CPS软件和可选写频线（PMLN5707）进行写频。对讲机可存储16个频道。可调整频道频率、静噪码等基本设置。

Mag One X10D能否与其他品牌的对讲机互通？

可以，只要其他对讲机工作在同一频段（UHF 400-470 MHz）并设置相同频道和模拟信令（CTCSS/DCS亚音频）。它能与兼容的模拟对讲机通信。

如何调节Mag One X10D的音量？

顺时针旋转对讲机顶部的音量旋钮可增大音量，逆时针减少。开机时对讲机会发出提示音以指示音频水平。

紧急按钮有什么作用？

可编程的橙色紧急按钮按下后可配置为发送警报或切换到预设紧急频道。在紧急情况下用于求救。

Mag One X10D防水吗？

具有IP54防护等级，可防止有限灰尘进入和泼溅水。并非完全防水或可潜水。避免浸泡或大雨。

如何设置隐私码（CTCSS/DCS）？

隐私码通过电脑上的CPS软件设置。选择所需频道并分配CTCSS亚音频或DCS代码。对讲机只有在收到相同代码时才会解静。

哪些配件与Mag One X10D兼容？

兼容配件包括耳机、扬声器麦克风、车载适配器和备用背夹。所有配件必须经摩托罗拉认可以确保合适的配合和性能。

如何恢复Mag One X10D出厂设置？

通过CPS软件恢复出厂设置。将对讲机连接电脑，打开CPS，选择“恢复默认值”选项。这将把所有频道和设置恢复为原始出厂值。

用户手册 Mag One X10D MOTOROLA

2.1.1 可分配的对讲机功能.....9

2.2 对讲机 LED 指示灯..... 10

章节 3：使用入门....11

3.1 为电池充电..... 11

3.2 安装电池.....12

3.3 取出电池.....13

3.4 安装天线.....14

3.5 取下天线.....14

3.6 安装皮带夹.....15

3.7 取下皮带夹.....16

3.8 打开防尘罩..... 16

3.9 打开对讲机.....17

3.10 关闭对讲机..... 17

3.11 调节音量.....18

3.12 设置静噪级别..... 18

章节 4：区域和信道选择....19

4.1 选择区域.....19

4.2 选择信道.....19

章节 5：呼叫....20

5.1 组呼.....20

5.1.1 发起组呼.....20

5.1.2 回复组呼.....20

5.2 单呼 ..... 21

5.2.1 发起单呼.....21

5.2.2 回复单呼.....21

5.3 全呼....21

5.3.1 发起全呼.....22

章节 6：超时计时器....23

章节 7：呼叫提示操作....24

7.1 发出呼叫提示.....24
7.2 回应呼叫提示..... 24

章节 8：对讲机遥毙和激活....25

8.1 启动对讲机激活.....25
8.2 启动对讲机遥毙.....25

章节 9：对讲机检测.....26

9.1 发起和接收对讲机检测.....26

章节 10：远程监听....27

10.1 启动远程监听.....27

章节 11：脱网....28

11.1 在中继器和脱网模式之间切换.....28

章节 12：监听功能.....29

章节 14：按键/信道选择锁定....32

章节 15：降噪....33

15.1 设置传输降噪.... 33
15.2 设置接收降噪.... 33

章节 16：加扰....34

16.1 发起和接收扰频呼叫....34

章节 17：单独工作者....35

章节 18：紧急呼叫操作....36

18.1 紧急呼叫模式.... 36
18.2 发送紧急警报.... 37
18.3 发送带呼叫的紧急警报....37
18.4 发送带语音跟随的紧急警报....37
18.5 紧急警报....37
18.6 退出紧急呼叫模式....37

章节 19：语音录制....39

MN010387A01-AA

目录

19.1 音频播放....39

章节 20：自动关机....40

章节 21：经认可的附件列表....41

法律和支持

知识产权和监管声明

版权

本文档中介绍的 Motorola Solutions 产品可能包含受版权保护的 Motorola Solutions 计算机程序。美国和其他国家/地区的法律为 Motorola Solutions 保留受版权保护的计算机程序的某些专有权利。因此，在未经 Motorola Solutions 明确书面许可的情况下，不得以任何方式对本文档中介绍的 Motorola Solutions 产品所包含的任何受版权保护的 Motorola Solutions 计算机程序进行拷贝或复制。

在未经 Motorola Solutions, Inc. 事先书面许可的情况下，不得以任何形式或通过任何方式来复制、传播、在检索系统中存储本文档的任何部分，或将其翻译为任何语言或计算机语言。

商标

购买Motorola Solutions的产品不应视为直接或通过暗示、禁止反言或其他方式授予Motorola Solutions的版权、专利或专利申请的任何许可，但产品销售过程中因法律实施所引起的普通非专有免版税许可除外。

开源内容

本产品可能包含经许可使用的开源软件。请参阅产品安装介质，了解完整的“开源法律声明和归属”内容。

欧盟 (EU) 和英国 (UK) 废弃电子电气设备 (WEEE) 指令

欧盟的 WEEE 指令和英国的 WEEE 法规要求销售到欧盟国家/地区和英国的产品必须在产品上（有时是在包装上）张贴带交叉号的垃圾箱标签。根据 WEEE 指令的定义，此带叉号的带轮垃圾箱标签表示欧盟国家/地区和英国的客户和最终用户不得将此电子电气设备或附件作为生活垃圾处置。

欧盟国家/地区和英国的客户或最终用户应联系当地的设备供应商代表或服务中心，以了解有关所在国家/地区废物收集系统的相关信息。

免责声明

请注意，本文档中介绍的某些特性、设备和功能可能不适用于或未授权给特定系统使用，或者取决于特定移动用户机的特性或特定参数的配置。请联系 Motorola Solutions 联系人获取详细信息。

便携式双向对讲机的射频能量辐射和产品安全指南

注意！

此对讲机仅限职业使用。在使用本对讲机之前，请阅读便携式双向对讲机的射频能量辐射和产品安全指南，其中包括针对安全使用及射频能量常识和控制的重要操作说明，以确保符合适用的标准和法规。

未经 Motorola Solutions 明确授权，对本设备所做的任何修改都可能导致用户无权操作本设备。

章节1

使用须知

本用户指南介绍对讲机的基本操作。

本手册中使用的注解

在本手册的全文中，您会注意到使用了警告、小心和注意。这些注解用于强调存在的安全隐患，用于提示您在操作时应小心谨慎。

警告: 操作过程、举措或状况等，如果不严格遵守，则可能导致受伤或死亡。

注意: 操作过程、举措或状况等，如果不严格遵守，则可能导致设备损坏。

注释：必须强调的操作过程、举措或状况等。

功能和服务可用性

您的经销商或管理员可能已经针对具体需要对对讲机进行了定制。

注释：并非手册中的所有功能都适用于您的对讲机。请联系您的经销商或管理员了解详细信息。

您可以向您的经销商或系统管理员咨询以下事项：

• 每个按钮的功能是什么？
• 哪些可选附件可满足您的需求？
• 使用对讲机实现有效通信的最佳做法是什么？
• 怎样的维护过程可延长对讲机寿命？

章节2

对讲机概述

图 1：对讲机概述

操作	说明
1 天线
2 通话按键 (PTT)
3 侧边可预设按钮 1
4 侧边可预设按钮 2
5 信道选择旋钮
6 紧急按钮
7 扬声器
8	开/关/音量控制旋钮
9 LED 指示灯
10 麦克风
11 附件接口
12 USB-C 连接器(充电和编程)

2.1

可预设按钮

根据按钮按下的持续时间，可预设按钮的功能会有所不同。

表 1：按钮按下持续时间

操作说明
按按下然后松开。
长按	按住一秒钟或更长时间,具体取决于通过客户编程软件(CPS)进行的设置。

2.1.1

可分配的对讲机功能

您可以通过客户编程软件 (CPS) 将可预设按钮预设为以下对讲机功能的快捷方式。请联系您的经销商了解详细信息。

表 2：可预设功能的类型

功能说明
所有提示音开/关允许您启用或禁用提示音。
紧急呼叫关	允许您终止正在呼出的紧急呼叫。
紧急呼叫开允许您发起紧急呼叫。
功率等级高/中/低	允许您在高功率、中功率和低功率之间切换对讲机的传输功率等级。
监听	允许您监听当前信道的传输活动。释放按钮后退出监听模式。
无用信道删除	允许您从扫描列表中暂时移除无用信道。
一键通1-6	允许您发起与按键设置的呼叫相对应的一键式呼叫。按“一键通”按钮可启动模拟和数字对讲机的以下功能。模拟DTMF-1-DTMF-4数字呼叫提示、对讲机检测、对讲机遥毙、对讲机激活和远程监听
中继器/脱网	允许您在使用中继器和直接与其他对讲机通信之间切换。
扫描开/关	允许您打开或关闭信道扫描功能。
静噪等级严格/正常/宽松	允许您在严格、正常、宽松之间切换静噪等级。
扰频开/关允许您打开或关闭扰频。
VOX开/关	允许您打开或关闭VOX。
区域切换	允许您在区域之间切换。
电池指示灯允许您使用语音提示指示电池电量。
单独工作开/关	允许您在预定义时间内当没有用户活动时启用或禁用紧急提示。
录音开/关允许您打开和关闭语音录制功能。
录音回放开始/停止	允许您回放或停止录制的内容。
录音全部删除	允许您删除内存中的所有录制内容。
RX降噪	允许您打开和关闭接收降噪功能。
TX降噪	允许您打开和关闭传输降噪功能。
增强音频功率开/关	允许您打开和关闭当前信道的增强音频功率设置。当增强音频功率打开时,扬声器设置为在最高扬声器功率限制下工作。
持续监听开/关	允许您监听选定信道的所有对讲机通信,直至该功能被禁用。
节电开/关 允许您启用或禁用节电功能。

2.2

对讲机 LED 指示灯

LED 指示灯显示对讲机的工作状态。具备资格的技术人员可以通过特定配置永久禁用 LED 指示灯。

表 3：LED 指示

指示 状态
呈红色长亮	对讲机正在传输。
呈绿色长亮	对讲机正在接收信号。
呈绿色闪烁	对讲机正在扫描。
呈红色闪烁	电池电量低。
呈白色长亮	对讲机正在通过 USB-C 充电。当 USB-C 充电完成时,LED 指示灯熄灭。
呈白色闪烁	USB-C 充电故障。

章节3

使用入门

本章提供有关如何让对讲机做好使用准备的说明。

3.1

为电池充电

本对讲机由锂离子电池供电。

前提条件：充电时请关闭对讲机。

步骤：

- 为了遵守保修条款和防止损坏，请务必使用认可的充电器对电池充电。

图 2：通过单座充电器 (SUC) 充电

- 为了获得最佳电池性能，初次使用之前请为新电池充电5个小时以上。

电池最好在室温下进行充电。

注释: 与使用 SUC 相比, 使用 USB-C 连接器充电所需时间大约要长 30%。

3.2

安装电池

步骤：

1. 将电池与对讲机背面的电池滑轨对齐。

1. 按牢电池，将电池往上滑动，直到锁片锁到正确位置。

1. 关闭对讲机。
2. 将电池锁拨到解锁位置并按住，然后将电池向下滑动。

注释: 固定天线可防止水和灰尘进入对讲机。

3.5

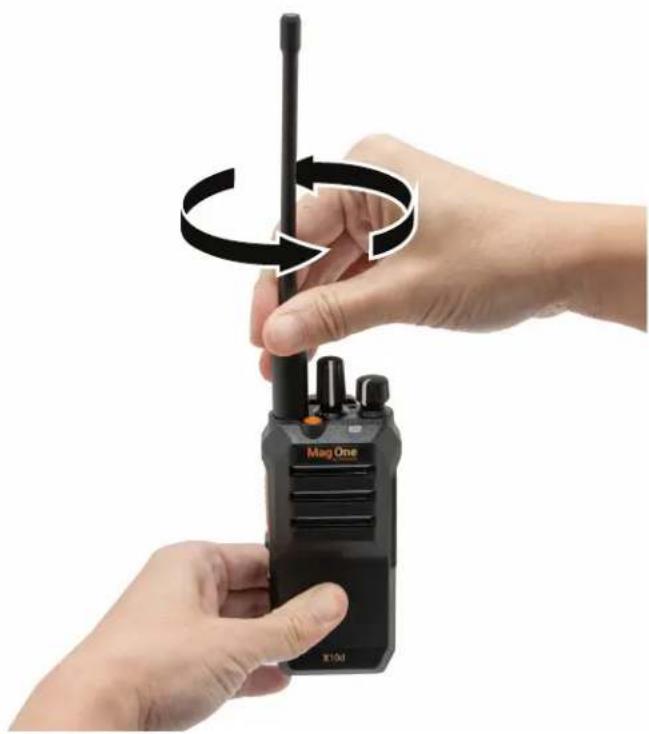

取下天线

步骤：

1. 逆时针转动天线。
2. 从插孔中拆下天线。

将皮带夹上的滑轨与电池上的凹槽对齐并向下按，直到卡入到位。

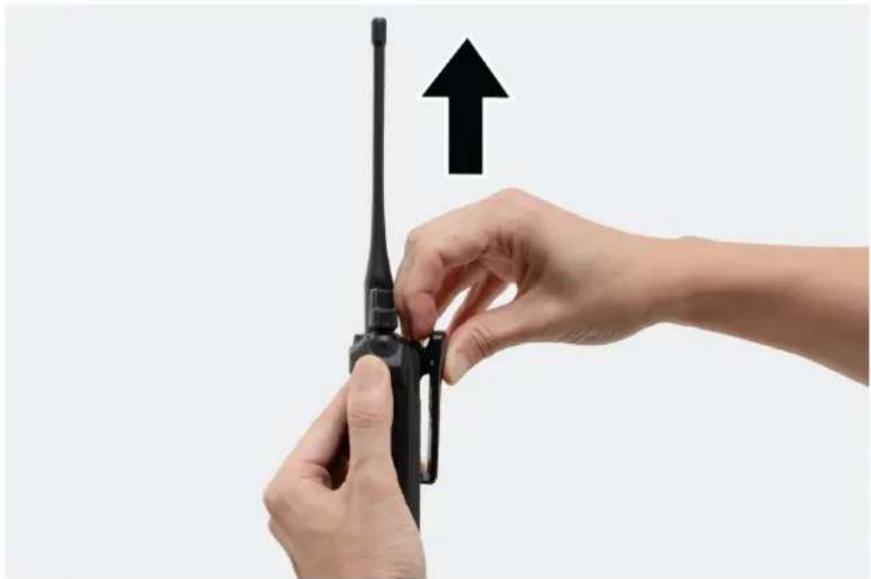

1. 要取下皮带夹，请按压皮带夹锁片，将其从电池上脱开。
2. 将皮带夹向上推，使其从对讲机中滑出。

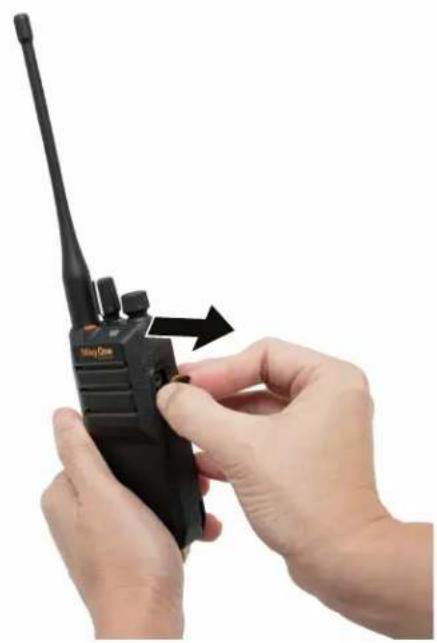

防尘罩可防止灰尘、水渍和其他异物进入，损坏对讲机，堵塞插孔和 USB-C 连接器。

步骤：

拉出防尘罩即可打开它。

注释：

连接音频附件、充电电缆或编程电缆时，须打开防尘罩。

不充电、不编程或不使用音频附件时，请关闭防尘罩。

3.9

打开对讲机

步骤：

顺时针旋转开/关/音量旋钮，直到听到一声“咔嗒”声。

结果：

如果对讲机已打开，它会显示以下指示：

- 发出一声提示音。

注释：如果“提示音/提示”功能已禁用，则不会响起提示音。

- 绿色 LED 指示灯亮起。

注释：

如果电池已充电且安装正确，但对讲机无法打开，请与经销商联系以获得帮助。

3.10

关闭对讲机

步骤：

逆时针旋转开/关/音量旋钮，直到听到一声“咔嗒”声。

3.11

调节音量

步骤：

要调节对讲机音量，请执行以下操作之一：

• 要调高音量，请顺时针旋转开/关/音量控制旋钮。
• 要调低音量，请逆时针旋转开/关/音量控制旋钮。

3.12

设置静噪级别

步骤：

按预设的静噪按钮。

结果：

注释：

默认设置为“正常”。

仅在模拟模式下支持静噪功能。

• 如果对讲机设置为严格静噪等级，则会发出不断升高的指示提示音。
• 如果对讲机设置为正常静噪等级，则会发出均匀的指示提示音。
• 如果对讲机设置为宽松静噪等级，则会发出不断降低的指示指示音。

章节4

区域和信道选择

区域是一个信道组。您可以为每个信道预设支持不同用户组的不同功能。

表 4：支持的区域和信道数

区域	信道
4	64

4.1

选择区域

步骤：

按预设的区域切换按钮。

结果：

对讲机会显示以下指示：

• 切换到区域 1 时，会发出一声哗声。
• 切换到区域2时，会发出两声哗声。
• 切换到区域3时，会发出三声哗声。
• 切换到区域4时，会发出四声哗声。

4.2

选择信道

对讲机最多支持64个信道。每个信道均可使用不同的功能预设，从而支持不同的用户组。对讲机最多支持四个区域，每个区域16个信道。

步骤：

通过旋转信道选择旋钮选择信道。

对讲机通过语音播报指示信道编号或预设的信道编号。如果信道未进行预设，对讲机会发出错误提示音。

注释: 如果通过 Customer Programming Software（客户编程软件）(CPS) 启用了语音提示功能，对讲机将发出语音播报。

章节5

呼叫

根据呼叫类型，您可以在传统模拟和数字模式下发起、接收和应答呼叫。

5.1

组呼

组呼是从单个对讲机到一组对讲机的呼叫。要在某个组中通信，必须先将对讲机配置为该通话组的成员。

5.1.1

发起组呼

步骤：

1. 要使用激活的组 ID 选择信道，请旋转信道选择旋钮。
2. 要呼叫，请按 PTT 按键。
3. 等待通话许可音结束后，再对着麦克风讲话。

注释：如果所选信道繁忙，则会响起忙音。对讲机无法发起呼叫。

1. 要进行接听，请松开 PTT 按键。

如果对讲机在预定的时间段内未检测到语音活动，则呼叫结束。

5.1.2

回复组呼

当收到组呼时，对讲机会显示以下指示：

• 绿色LED指示灯亮起。
• 对讲机取消静音，并通过扬声器响起来电。

步骤：

1. 要应答呼叫，请按 PTT 按键。
2. 等待通话许可音结束后，再对着麦克风讲话。
3. 要进行接听，请松开 PTT 按键。

5.2

单呼

单呼是由一台个体对讲机对另一台个体对讲机的呼叫。

5.2.1

发起单呼

步骤：

1. 要使用激活的用户 ID 选择信道，请旋转信道选择旋钮。
2. 要呼叫，请按 PTT 按键。
3. 等待通话许可音结束后，再对着麦克风讲话。

注释：如果所选信道繁忙，则会响起忙音。对讲机无法发起呼叫。

1. 要进行接听，请松开 PTT 按键。

如果对讲机在预定的时间段内未检测到语音活动，则呼叫结束。

5.2.2

回复单呼

当收到单呼时，对讲机会显示以下指示：

• 绿色LED指示灯亮起。
• 对讲机取消静音，并通过扬声器响起来电。

步骤：

1. 要应答呼叫，请按 PTT 按键。
2. 等待通话许可音结束后，再对着麦克风讲话。
3. 要进行接听，请松开 PTT 按键。

如果对讲机在预定的时间段内未检测到语音活动，则呼叫结束。

5.3

全呼

全呼是从单个对讲机到某个信道上所有对讲机的单向呼叫。全呼用于发布重要通知。该信道上的接收者无法应答全呼。

当收到全呼时，对讲机会显示以下指示：

• 绿色LED指示灯亮起。
• 对讲机取消静音，并通过扬声器响起来电。

全呼不会等待预定时间，会直接终止。全呼结束后，只能使用预设的按钮功能继续。如果在全呼期间切换到另一个信道，对讲机将停止接收呼叫。

MN010387A01-AA

章节 5: 呼叫

5.3.1

发起全呼

步骤：

1. 要使用所有呼叫 ID 选择信道，请旋转信道选择旋钮。
2. 要呼叫，请按 PTT 按键。
3. 等待通话许可音结束后，再对着麦克风讲话。

章节6

超时计时器

您的系统管理员可以通过客户编程软件 (CPS) 设置信道的超时时间。

在对讲机预设的超时计时器计时结束前，将根据预设的超时警告计时器时间发出警告提示音。

在对讲机到达超时时间时，对讲机将停止传输，并会出现以下对讲机指示：

• 将发出连续的提示音。
• 红色LED指示灯熄灭。

要继续传输，必须松开 PTT 按键并等待“处罚定时器”到期。

章节 7

呼叫提示操作

呼叫提示使您可以提示一个具体的对讲机用户回呼您。

7.1

发出呼叫提示

您的经销商可以设置一键通按钮，向所需用户 ID 发送呼叫提示。

步骤：

1. 选择您想要发送呼叫提示的信道。
2. 按预设的一键通按钮。

结果：

如果呼叫提示成功：

• 当在当前信道上检测到目标对讲机时，会发出一声确定提示音。
  如果呼叫提示不成功：
• 发出一声否定提示音。

7.2

回应呼叫提示

当您收到呼叫提示时，会出现以下对讲机指示：

- 将发出一声重复音。

步骤：

要应答呼叫，请按 PTT 按键。

章节8

对讲机遥毙和激活

此功能允许您远程激活或遥毙对讲机。

例如，您可能要遥毙被盗的对讲机以防止未经授权的用户使用，并在对讲机找回后激活它。

8.1

启动对讲机激活

您的经销商可以设置一键通按钮，向所需用户 ID 发送对讲机激活命令。

步骤：

1. 选择您要发送对讲机激活命令的信道。
2. 按预设的一键通按钮。

结果：

如果对讲机激活成功：

• 发出一声确定提示音。
• 目标对讲机复位。

如果对讲机激活不成功：

- 发出一声否定提示音。

8.2

启动对讲机遥毙

您的经销商可以设置一键通按钮，向所需用户 ID 发送对讲机遥毙命令。

步骤：

1. 选择您要发送对讲机遥毙命令的信道。
2. 按预设的一键通按钮。
   如果对讲机遥毙成功：
3. 发出一声确定提示音。
4. 目标对讲机先绿色后红色LED指示灯闪烁一次，并且对讲机被遥毙。
5. 对讲机不响应用户输入，也无法接收或传输音频。
6. 关闭对讲机再打开不会改变对讲机状态。

结果：

如果对讲机遥毙不成功：

- 发出一声否定提示音。

章节 9

对讲机检测

此功能可让您确定系统内是否有其他对讲机处于活动状态，而且不会打扰该对讲机用户。

9.1

发起和接收对讲机检测

您的经销商可以设置一键通按钮，向所需用户 ID 发送对讲机检测命令。

步骤：

1. 选择您要发送对讲机检测命令的信道。
2. 按预设的一键通按钮。

结果：

如果对讲机检测成功：

• 发出一声确定提示音。
• 目标对讲机先绿色后红色LED指示灯闪烁一次，并且对讲机保持静音。

如果对讲机检测不成功：

- 发出一声否定提示音。

章节10

远程监听

此功能用于打开目标对讲机的麦克风。您可以使用此功能远程监听目标对讲机四周的任何声音活动。

在预设的持续时间后或者当目标对讲机上执行了用户操作时，此功能会自动停止。

10.1

启动远程监听

您的经销商可以设置一键通按钮，向所需用户 ID 发送远程监听命令。

步骤：

1. 选择您要发送远程监听命令的信道。
2. 按预设的一键通按钮。

结果：

如果请求成功：

• 发出一声确定提示音。
• 目标对讲机先绿色后红色LED指示灯闪烁一次。
• 您可以在目标对讲机周围听到音频响起并持续预设的时长。

如果请求不成功：

- 发出一声否定提示音。

章节11

脱网

此功能可让您在下列情况下继续通信：中继器不工作时，或对讲机超出中继器范围但位于其他对讲机的通话范围内时。

11.1

在中继器和脱网模式之间切换

步骤：

按预设的中继器/脱网按钮。

当对讲机脱网模式关闭且在对讲机范围内时，在传输过程中，无需连接中继器来将接收参数转换为传输参数。

注释: 检查信道以启用脱网功能。

结果：

• 如果响起高音调的铃声，则表示对讲机处于脱网模式。
• 如果响起中等音调的铃声，则表示对讲机处于中继器模式。请确保对讲机在中继器范围内，以便在中继器模式下工作。

章节 12

监听功能

此功能允许您在模拟和数字模式下监听当前信道的活动。

注释：当为模拟模式打开接收降噪时，监听期间的“白噪声”级别较柔和。

12.1

监听信道

步骤：

1. 按住预设的监听按钮。

如果信道正在使用：

• 您听到对讲机活动。
• 绿色LED指示灯亮起。

如果所监听信道未在使用：

• 对于模拟信道，对讲机会发出“白噪声”。

• 绿色LED指示灯亮起。

• 要进行呼叫，请按住 PTT 按键。

• 要进行接听，请松开 PTT 按键。

12.2

持续监听

使用“持续监听”功能来持续监听所选信道的活动。

12.2.1

设置持续监听

步骤：

按预设的持续监听按钮。

结果：

当对讲机进入该模式时：

• 发出一声确定提示音。
• 绿色LED指示灯亮起。

当对讲机退出该模式时：

• 发出一声否定提示音。
• 绿色LED指示灯熄灭。

章节 13

扫描

开始扫描后，对讲机会扫描当前信道的预设扫描列表来查看是否有语音活动。

对讲机也可执行双模式扫描。如果您位于一个数字信道上，而您的对讲机锁定了一个模拟信道，则在呼叫过程中，对讲机会自动从数字模式切换为模拟模式。如果您位于一个模拟信道上，而您的对讲机锁定了一个数字信道，则在呼叫过程中，对讲机会自动从模拟模式切换为数字模式。

表 5：扫描类型

类型 说明
主信道扫描(手动)	对讲机将对扫描列表中分配给主信道的所有信道进行扫描。
自动扫描(自动) 当您选择	一个已经启用自动扫描的信道或通话组时,对讲机会自动开始扫描。

如果在对讲机扫描期间按 PTT 按键，对讲机将根据扫描列表设置在当前信道、主信道、先前选择的信道或指定的信道上进行传输。

13.1

优先级扫描

优先级扫描允许对讲机自动接收来自优先级较高的信道的传输。如果您想要优先处理某个信道，则可以通过Customer Programming Software（客户编程软件）(CPS)启用优先级扫描功能。

13.2

打开或关闭扫描

步骤：

按下预设的扫描按钮。

结果：

如果扫描已启用：

• 发出一声确定提示音。
• 绿色LED指示灯闪烁。

如果扫描被禁用：

• 发出一声否定提示音。
• 绿色LED指示灯熄灭。

注释：如果启用了自动扫描功能，则对讲机不允许您使用预设的扫描按钮打开或关闭信道扫描功能。

13.3

扫描对讲

在扫描过程中，若检测到活动的信道或通话组，对讲机将停止。对讲机在预设的时限内保持在该信道，该时限被称为“闲置时间”。

步骤：

1. 要在通话过程中讲话，请在挂断时间期间按 PTT 按键。
2. 等待通话许可音结束后，再对着麦克风讲话。
3. 要进行接听，请松开 PTT 按键。

13.4

删除无用信道

如果某个信道连续出现无用呼叫或噪声（称为“无用”信道），您可以暂时将无用信道从扫描列表中删除。此功能不适用于指定为选定信道的信道。

步骤：

1. 按下预设的无用信道删除按钮，直至听到提示音。
2. 松开预设的无用信道删除按钮。

13.5

恢复无用信道

步骤：

执行以下操作之一：

• 重启对讲机。
• 关闭然后打开扫描。
• 使用信道选择旋钮更改信道。

章节 14

按键/信道选择锁定

此功能允许您在 Customer Programming Software（客户编程软件）(CPS) 中设置按键和信道选择锁定模式。

可用的锁定模式如下：

无

按键可以正常工作。

侧面按钮

无法打开或关闭侧面按钮的预设功能。

紧急按钮

无法打开或关闭紧急按钮的预设功能。

信道选择器

对讲机切换信道被禁用并导致错误提示。

注释：紧急按钮、侧边按钮和 PTT 可正常使用。

章节15

降噪

“降噪”功能可降低周围噪音对传输和接收预期音频清晰度的影响。

注释: 当打开接收降噪功能时，对讲机产生的提示音听起来会有所不同。这些提示音的示例包括通话结束提示音、DTMF 提示音和静噪尾音。

15.1

设置传输降噪

步骤：

当您处于嘈杂环境中时，按下预设的传输降噪按钮启用传输降噪功能。

对讲机通过滤除环境噪音向接收器传输更清楚的音频。

15.2

设置接收降噪

步骤：

要滤除接收音频中的环境噪音，请按下预设的接收降噪按钮启用接收降噪功能。

将会从接收的呼叫中滤除噪音。您可以清楚地听到呼叫方的语音。

章节 16

加扰

扰频功能会使您的传输内容听起来混乱，没有相同扰频代码的任何人都听不懂。

注释：仅在模拟模式下支持扰频功能。

16.1

发起和接收扰频呼叫

步骤：

1. 选择要打开或关闭扰频的信道。
2. 按预设的扰频开/关按钮。

如果扰频已启用：

- 发出一声确定提示音。

如果扰频被禁用：

- 发出一声否定提示音。

1. 要呼叫，请按 PTT 按键。

2. 如果扰频代码与发射器相同，则对讲机可以接收清楚的呼叫。

3. 如果对讲机收到不同的扰频代码，您将无法听到呼叫或听到混乱的传输内容。

章节 17

单独工作者

如果在预定义的时间内没有用户活动（按按钮或激活信道选择器），此功能就会提示紧急情况。

步骤：

按预设的单独工作按钮。

当没有用户活动时，一旦不活动提醒计时器计时结束，对讲机就会预先警告您。您可以通过按 PTT 按键或旋转信道选择来重置计时器。

如果预定义的不活动计时器计时结束时仍然没有收到您的响应，对讲机将启动由经销商预设的紧急警报。

注释: 仅在数字模式下支持此功能。

章节 18

紧急呼叫操作

紧急警报用于指示紧急状况。您可以在任何时候发起紧急警报，甚至在当前信道上有活动的情况下。

您只能为每个信道的“紧急呼叫”按钮分配一种紧急呼叫模式。

注释：

仅在数字模式下支持此功能。

18.1

紧急呼叫模式

您的对讲机支持以下紧急呼叫模式：

表 6：紧急呼叫模式

紧急模式 说明
紧急警报	紧急警报不是语音呼叫。此警报是紧急通知,将发送给预设为接收这些警报的对讲机。
带呼叫的紧急警报	对讲机可发送紧急警报。紧急警报经过确认后,对讲机组就可以通过分配的紧急信道进行通信。按住 PTT 按钮进行通话。
带语音跟随的紧急警报	对讲机可发送紧急警报。紧急警报经过确认后,对讲机麦克风(称为紧急麦克风)将自动激活。无需按 PTT 按钮即可通过紧急麦克风与对讲机组进行通信。注释:如果在预设的紧急麦克风接收期间按住 PTT 按钮,对讲机会继续发起呼叫并停止紧急麦克风接收时段计时器。达到最大尝试次数之后,对讲机会保持处于紧急模式。如果紧急警报请求失败,对讲机将直接进入紧急麦克风模式。
静默紧急警报 对讲机发送紧急警报通知,但无任何音频或视觉提示。
带呼叫的静默紧急警报	对讲机发送紧急警报通知,但无任何音频或视觉提示。对讲机将抑制紧急警报的所有音频和视觉提示,直到您按住 PTT 按钮进行通话。
带语音跟随的静默紧急警报	对讲机发送紧急警报通知,但无任何音频或视觉提示。紧急警报经过确认后,紧急麦克风将被激活。无需按 PTT 按钮即可与对讲机组进行通信。注释:只有按下 PTT 按钮时,这些提示才会出现。

您的经销商可以设置紧急呼叫打开或关闭功能，以及紧急呼叫按钮的按钮按下持续时间。请联系您的经销商了解详细信息。

18.2

发送紧急警报

步骤：

按预设的紧急呼叫开按钮。

结果：

如果成功发送警报：

- 紧急呼叫提示音将响起。

如果达到最大重试次数后仍未成功发送警报：

- 发出一声否定提示音。

18.3

发送带呼叫的紧急警报

步骤：

1. 按预设的紧急呼叫开按钮。
   如果成功发送警报，则会发出紧急呼叫提示音。
2. 要进行呼叫，请按住 PTT 按键。
   3.等待通话许可音结束后，再对着麦克风讲话。
3. 要进行接听，请松开 PTT 按键。

18.4

发送带语音跟随的紧急警报

步骤：

1. 按预设的紧急呼叫开按钮。
   如果警报成功发送，对讲机将发出紧急呼叫提示音，并激活紧急麦克风。
2. 对着麦克风讲话，而不用按下 PTT 按钮。
   紧急麦克风持续时间到期后，对讲机会自动停止传输。

18.5

紧急警报

当收到紧急警报时，对讲机会显示以下指示：

• 发出一声提示音。
• 橙色LED指示灯闪烁

18.6

退出紧急呼叫模式

当您发起紧急警报时，如果出现以下情况，对讲机将自动退出紧急模式：

- 收到系统的确认消息（仅适用于紧急警报）。

MN010387A01-AA

章节 18: 紧急呼叫操作

• 已达到发送警报的最大尝试次数。
• 关闭对讲机。当您打开对讲机时，紧急呼叫模式不会自动重新启动。
• 更改当前信道。

当您接收紧急警报时，如果出现以下情况，对讲机将自动退出紧急模式：

• 关闭对讲机。
• 更改当前信道。

步骤：

要退出紧急呼叫模式，请按预设的紧急呼叫关按钮。

结果：

如果您成功退出紧急模式，对讲机将显示以下指示：

• 提示音停止。
• 橙色LED指示灯熄灭。

章节 19

语音录制

此功能允许您录制数字信道的通话内容。

步骤：

对讲机在接收或传输呼叫时会录制音频。可以将录制的通话内容从对讲机下载到计算机。

注释: 对讲机最多可以录制 8 个小时。如果录制内容的时间超过了 8 小时，下一次录制将覆盖最早的录制内容。

19.1

音频播放

此功能允许您启用数字信道的音频回放。

步骤：

要收听录制的呼叫，请切换预设的语音录制回放开始或停止按钮。

对讲机会从最后录制的呼叫开始播放。

章节 20

自动关机

此功能可让您避免对讲机长时间处于空闲状态，从而延长电池寿命。

当自动关机计时器计时结束时，会发出一声持续10秒的提示音，并且对讲机会自动关机。

注释：

当没有用户活动（例如按下按钮或旋转信道选择旋钮）时，对讲机处于空闲状态。

如果将计时器设置为无，则对讲机将禁用自动关机功能。

章节21

经认可的附件列表

表 7：天线

部件号 说明
PMAE4117_	Mag One , UHF , 400-470 MHz , 鞭状天线
PMAE4118_	Mag One , UHF , 450-470 MHz , 杆状天线
PMAE4119 1	Mag One , UHF , 450-527 MHz , 鞭状天线
PMAD4164_	Mag One , VHF , 136-155 MHz , 鞭状天线
PMAD4165_	Mag One , VHF , 152-174 MHz , 鞭状天线

表 8：电池

部件号 说明

PMNN4847_Mag One 锂离子 2200T 电池

表 9：编程电缆

部件号 说明

PMKN4294_电缆,数据,USB-A转USB-C

PMKN4311_电缆,数据,USB-C转USB-C

表 10：携带设备

部件号 说明

PMLN8600_Mag One,2英寸,皮带夹

表 11：充电器

部件号 说明
PMLN8599_	Mag One 充电器,桌面型单座,仅基座,外部电源

表 12：耳塞和耳机

部件号 说明
PMLN6534_	带线控麦克风/PTT/声控发射开关的 Mag One 耳塞
PMLN6531_	带线控麦克风/PTT/声控发射开关的 Mag One 耳塞听筒
PMLN6532_	带麦克风/PTT 的 Mag One 旋转耳机
PMLN6542_	带悬臂式麦克风和线控 PTT 开关的 Mag One 超轻型耳机
PMLN6536_	双线监听套件,带快速断开式传声管

表 13：远程扬声器麦克风

部件号 说明

PMMN4092_Mag One 远程扬声器麦克风

表 14：电源和充电线缆

部件号 说明
PS000150A31	通用美国/日本适配器 5 VDC/1.5 A L6 USB-A 可拆卸
PS000150A32	通用欧洲适配器 5 VDC/1.5 A L6 USB-A 可拆卸
PS000150A35	通用阿根廷适配器 5 VDC/1.5 A L6 USB-A 可拆卸
PS000150A36	通用中国适配器 5 VDC/1.5 A L6 USB-A 可拆卸
PS000150A38	通用巴西适配器 5 VDC/1.5 A L6 USB-A 可拆卸
PMKN4274_USB-A 转 USB-C 电缆(仅充电)
