用户手册 EVI-D100P SONY

通讯型彩色摄像机 Color Video Camera

使用说明书 CS

型号和序列号见设备底部。请将这些号码记录在下面的空格中。供将来为本产品而同经销商联系时使用。

型号：____

序列号：____

警告

为防止火灾或触电，不要使本机淋雨或受潮。

对于交流适配器

为防止触电的危险，不要打开机壳。只能请有资格的专业人员进行检修。

重要信息

机铭板位于设备底部。

请注意任何本手册中未明确认可的修改或变更可能使你无法使用本机。

注意

特定频率下的电磁场可能会降低视频信号的预期性能等级。

概述

特性 4

控制按键的位置 ……5

主机 5

遥控器 6

基本操作

准备 8

安装 8

连接 10

接通电源 11

全景拍摄 / 倾斜拍摄操作 12

调整摄像机 14

摄像机存储设置—预置特性 …… 15

其他

故障处理 16

预防措施 17

拍摄对象的亮度 17

避免特定情况应用 17

谨防侵犯版权 17

关于备份 17

丢弃通讯型彩色摄像机 18

维护 19

技术规格 20

概述

特性

•EVI-D100P 摄像机的 CCD 具有 440,000 个有效像素，因此可使用此摄像机拍摄高分辨率的图像。
- 除了高速全景拍摄 / 倾斜拍摄功能以外，噪声消除机制的提高使得此摄像机可用于多种用途。
- 通过使用VISCA命令，可以用计算机操作摄像机。
- 可保存多达六种摄像机位置与状态组合。
- 同时提供了一个多功能遥控器。

控制按键的位置

详细信息可查看圆括号中指示的页码。

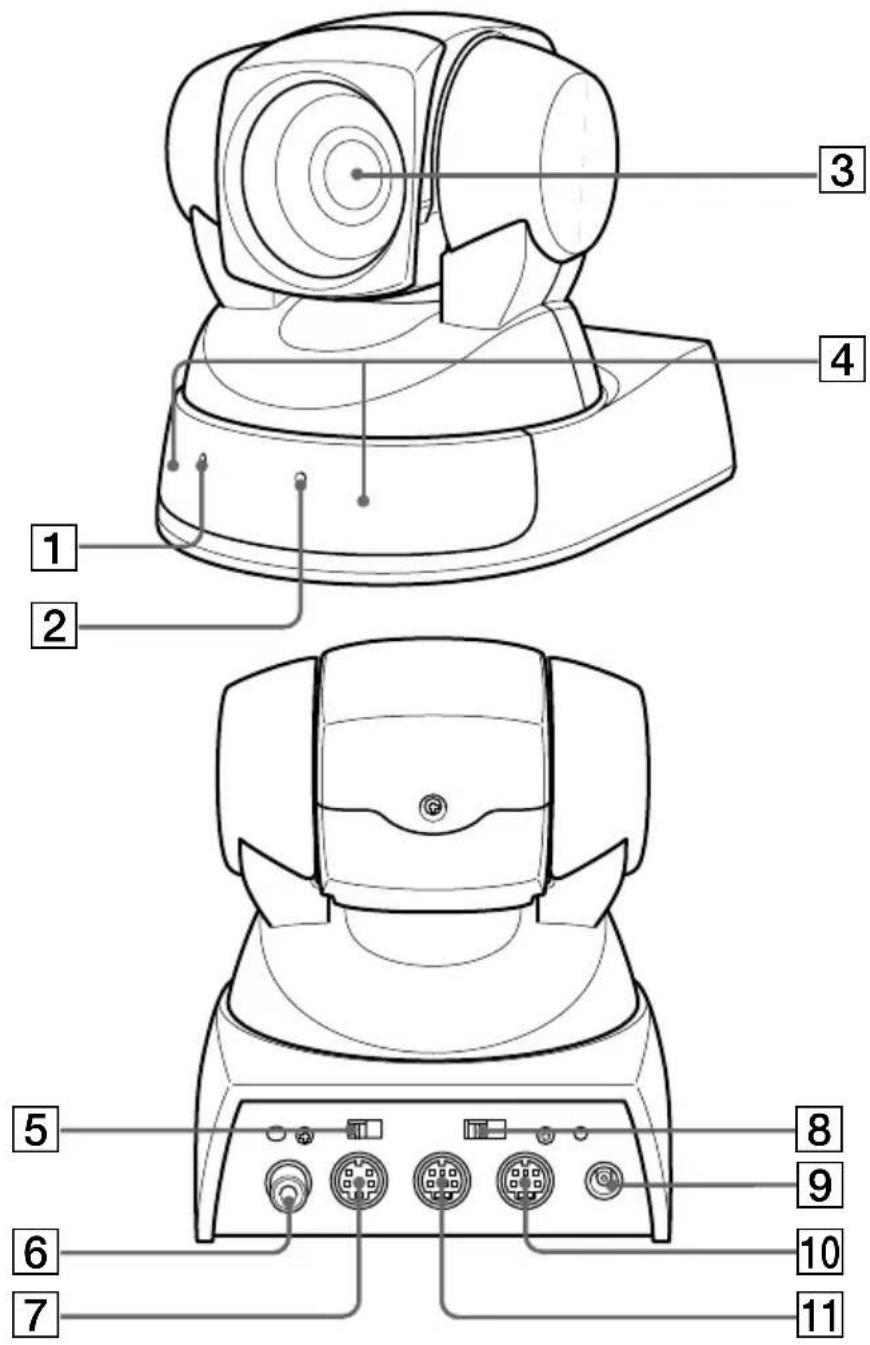

主机

1POWER（电源）指示灯(11)
② STANDBY（待机）指示灯(13)
3镜头
4遥控器专用传感器(13)
5BACKUP（备份）开关(17)
6VIDEO（视频）插孔(10)

7 S VIDEO (S-视频) 插孔(10)
8 IR SELECT（红外线选择）开关(13)
9 DC IN 12V (12V直流输入) 插孔(10)
10 VISCA OUT (VISCA输出) 插孔(10)
11 VISCA IN (VISCA 输入) 插孔(10)

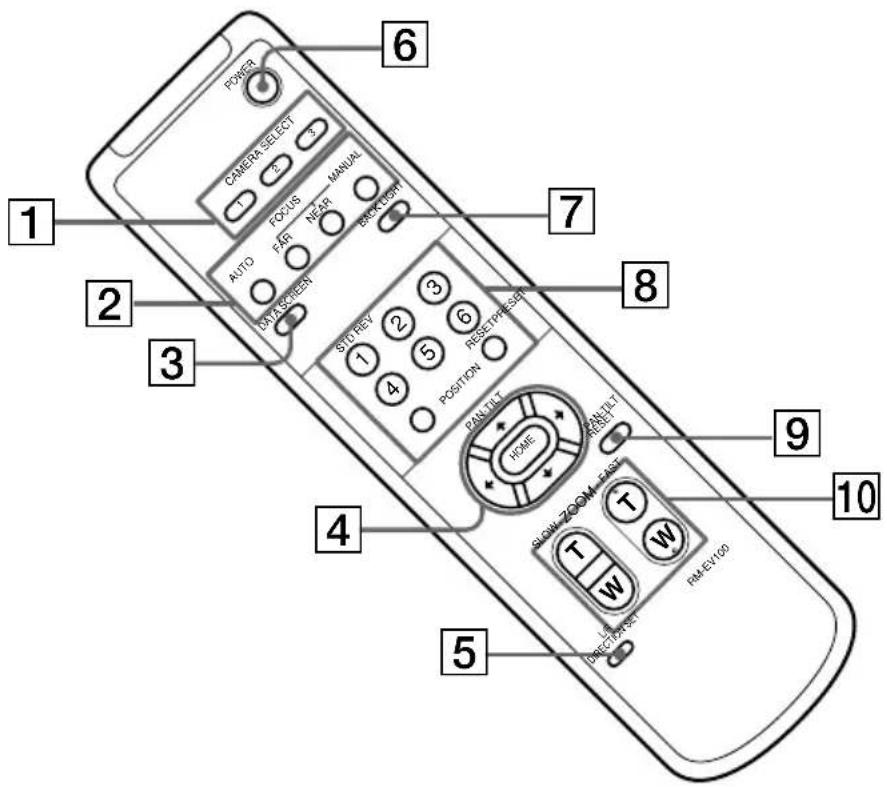

遥控器

① CAMERA SELECT（摄像机选择）键(13)
2FOCUS（聚焦）键(14)

AUTO（自动）键

FAR（远距离）键

NEAR（近距离）键

MANUAL（手动）键

③DATA SCREEN（数据屏幕）键
4PAN-TILT（全景拍摄-倾斜拍摄） 键(12)

箭头按键

HOME 键

5L/R DIRECTION SET（左/右方向设置）键(12)
6POWER（电源）开关(11)

键。按键 2 也可作为 REV 键。(12)

PRESET（预置）键

RESET（复位）键

9PAN-TILT RESET（全景拍摄 /

倾斜拍摄复位）键(13)

10ZOOM（变焦）键(14)

SLOW T 键

SLOW W 键

FAST T 键

FAST W 键

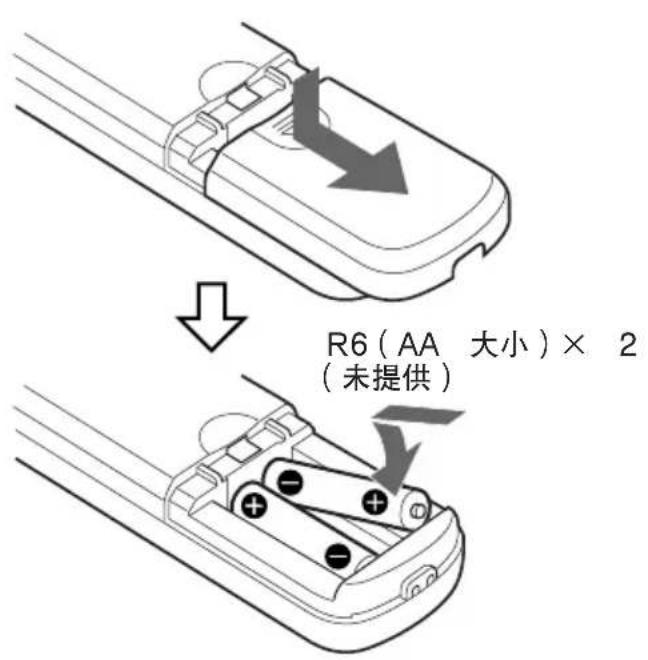

电池安装

基本操作

准备

安装

一定要把主机放在平面上。

如果主机必须在斜面上放置，要确保斜面倾角小于±15度。

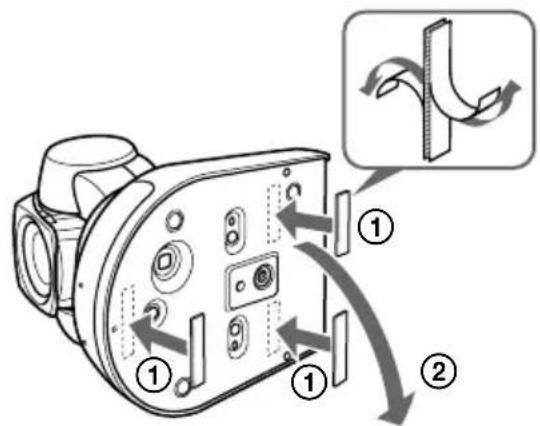

使用所提供的 Velcro 胶带将摄像机固定在适当的位置。

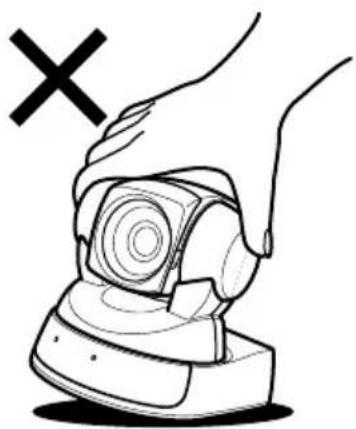

• 搬运摄像机时不要持握摄像机头。
• 不要转动摄像机头，否则摄像机可能会发生故障。

使用带有满足下列任意一种规格的螺钉的三脚架。

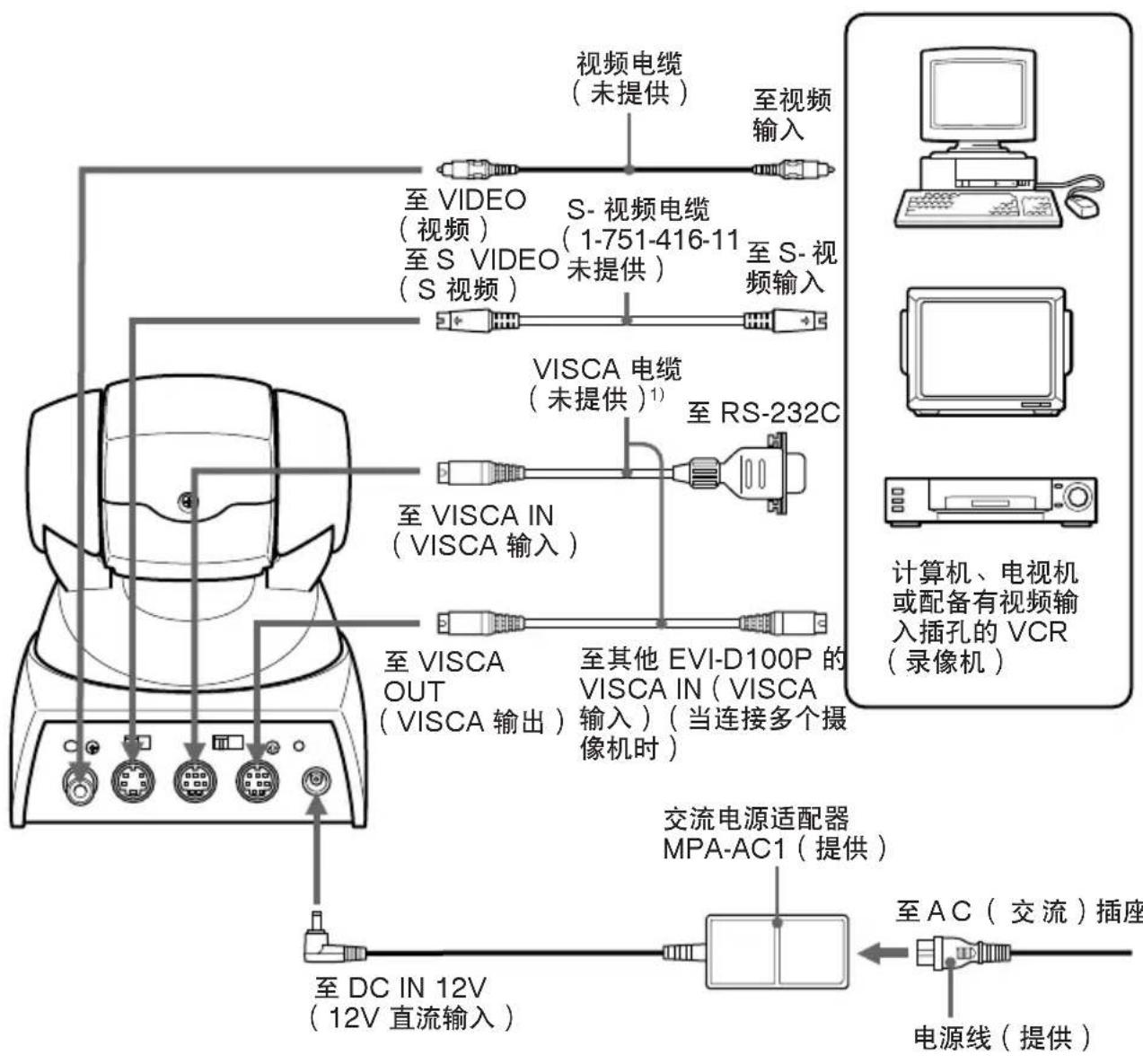

将通讯型彩色摄像机连接到计算机、电视机或配备有视频输入的 VCR（录像机）上。一些连接可能会需要特殊的电缆。参考所要连接设备的使用手册。

1) 当摄像机用 VISCA 电缆（RS-232C，十字类型）连接到计算机上时，可使用计算机来操作摄像机。如要获取电缆，请向摄像机的经销商咨询。

注意

- 不能将通讯型彩色摄像机连接到既没有配备视频输入接口也没有配备S-视频输入插孔的计算机上。对于已连接到计算机上的通讯型彩色摄像机，也有可能不能使用，除非计算机上有视频捕捉板和 / 或相关软件。详细情况请咨询计算机的经销商或制造商。

- 仅可使用随摄像机一起提供的交流电源适配器(MPA-AC1)。不能使用任何其他类型的交流电源适配器。

插头极性

接通电源

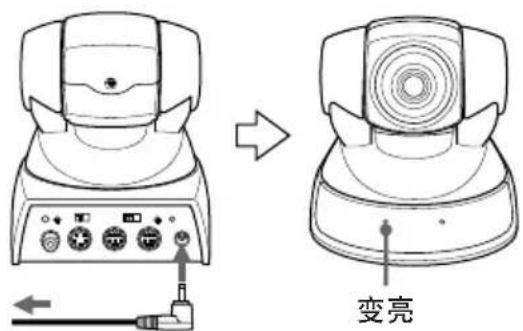

1 使用所提供的交流电源适配器和电源线将主机连接到交流插座上。

POWER（电源）指示灯变亮。主机一接到交流插座上，就可使用遥控器上的 POWER（电源）开关来打开或关闭摄像机。（当使用遥控器关闭电源时，POWER（电源）指示灯熄灭，STANDBY（待机）指示灯变亮。）

当接通电源时，摄像机首先自动对着左手边，然后对着前方，这是摄像机的主位置。（全景拍摄倾斜拍摄复位动作）

至交流插座

2 接通外围设备。

全景拍摄 / 倾斜拍摄操作

1 按 POWER（电源）开关。

摄像机通电，自动执行全景拍摄/倾斜拍摄复位动作。

2 按箭头按键来改变摄像机头的方向。

当在屏幕上检查图像时，按所需的箭头按键。

如要一点一点移动摄像机，仅按按键一下。

如要大范围移动摄像机，一直按住按键。

如要对角移动摄像机，在按住箭头按键（或）同时按箭头按键（或）。

使摄像机恢复面向前方

按 HOME 键。

如果偶然用手移动了摄像机头

立即松开摄像机头,使其自动返回以前的位置。如果移动摄像机头并握住有一段时间了,摄像机的电源指示灯就会熄灭。要重新打开摄像机,按遥控器上的 POWER（电源）开关。

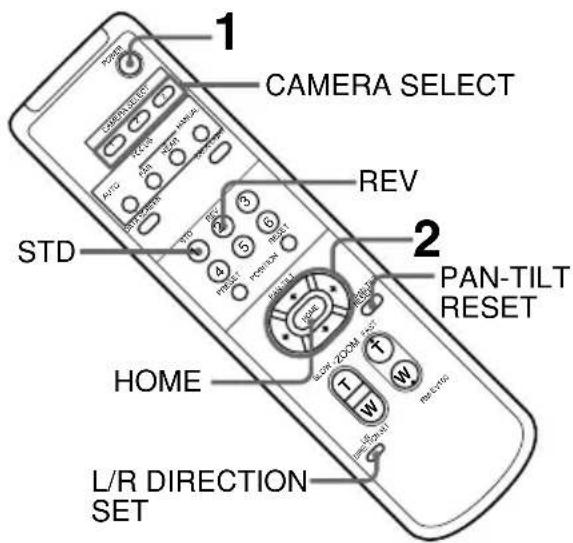

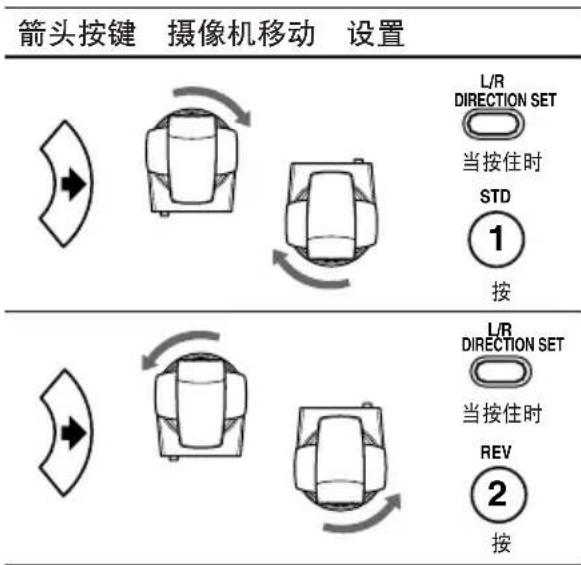

如果摄像机方向错误

无论什么时候按箭头( )按键，摄像机预先设置为向右。您可能希望使摄像机的方向与所按按钮的方向相反，这样就可在屏幕上检查图像时改变摄像机的方向。为此，在按住L/R DIRECTION SET（左/右方向设置）键时按REV键。

如要使设置复位，在按住 L / R DIRECTION SET（左 / 右方向设置）键时按 STD 键。

注意

如果使用多个遥控器时，对于每一个遥控器重复上面所述的步骤。这是因为是通过改变每个遥控器发出的信号来进行设置，而不是通过改变摄像机本身的设置来进行设置。

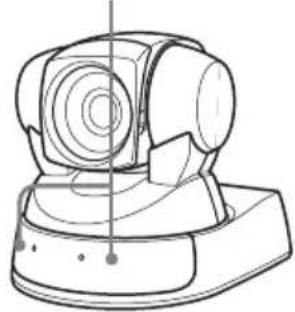

如果 STANDBY（待机）指示灯闪烁

摄像机内部的微型计算机不能正确存储当前全景拍摄 / 倾斜拍摄的位置。按 PAN-TILT RESET（全景拍摄 / 倾斜拍摄复位）键以使全景拍摄 / 倾斜拍摄位置复位。

使用遥控器时，使其对着遥控器专用传感器。当主机接收到遥控器发出的信号时POWER（电源）指示灯就会闪烁。

遥控器专用传感器

1 将想要操作的摄像机的 IR SELECT（红外线选择）开关（位于主机后部）设置 1、2 或 3。
2 按下与步骤 1 中设置的数字对应的 CAMERA SELECT（摄像机选择）键（在遥控器上）。

然后就可以操作数字指定的摄像机。每次使用遥控器操作摄像机时，在步骤2中按下的CAMERA SELECT（摄像机选择）键就会变亮。

IR SELECT（红外线选择）

调整摄像机

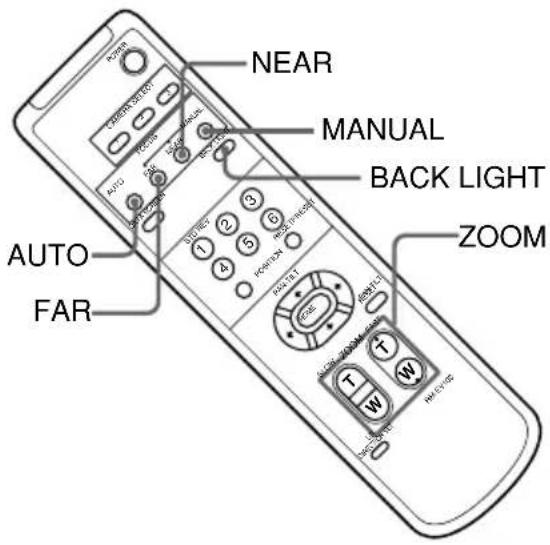

聚焦

使摄像机自动聚焦

按 AUTO（自动）键。

摄像机自动对屏幕中心的物体聚焦。

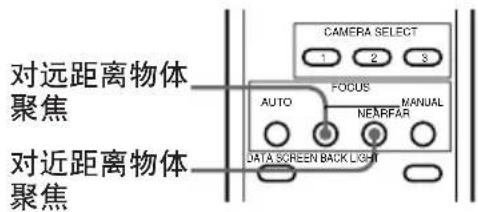

使摄像机手动聚焦

在按 MANUAL（手动）键之后，按 FAR（远距离）或 NEAR（近距离）键使摄像机聚焦。

变焦

当摄像机处于望远模式时，如果执行全景拍摄 / 倾斜拍摄操作，屏幕上的图像移动速度可能会有些不平稳。

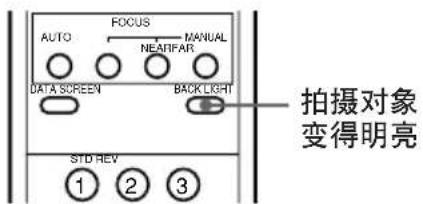

使用背景光拍摄

如果拍摄对象后面有光源，拍摄对象就会变得黑暗。在这种情况下，按BACK LIGHT（背景光）键。

如要取消这个功能，再按一次BACK LIGHT（背景光）键。

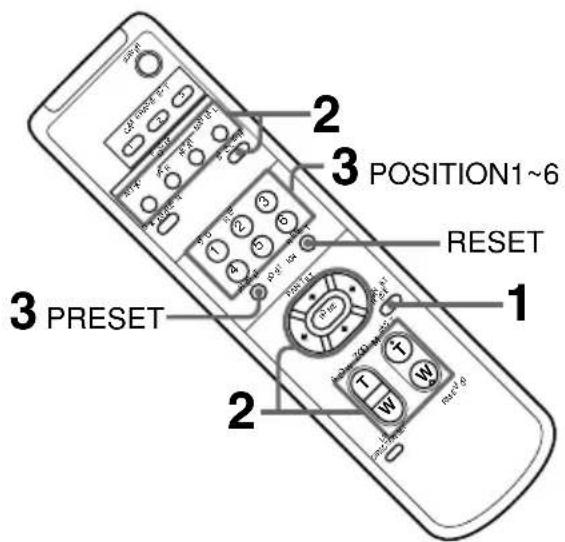

摄像机存储设置 — 预置特性

可预先设置多达6种设置组合（位置、变焦、聚焦与背景光）。

1 确认 STANDBY（待机）指示灯没有闪烁。

如果STANDBY（待机）指示灯在闪烁，按PAN-TILT RESET（全景拍摄/倾斜拍摄复位）键使全景拍摄/倾斜拍摄位置复位。

2 调整摄像机的位置、变焦、聚焦与背景光。（见12页与14页。）

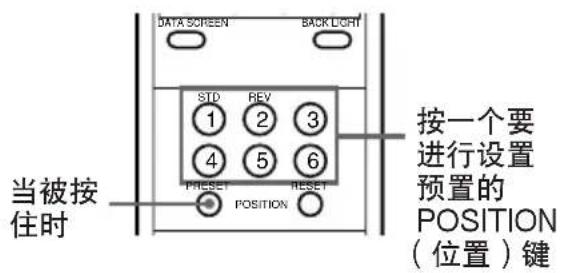

3 在按住 PRESET（预置）键时，按 POSITON（位置）1-6 中的任意一个。

调用所存储的设置

按保存设置的POSITION（位置）键1-6中的任意一个。

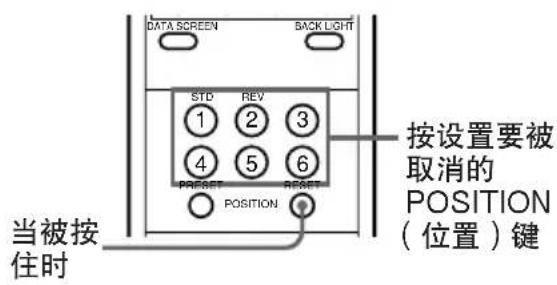

取消预置存储

当按住 RESET（复位）键时，按设置要被取消的 POSITION（位置）键。

注意

存储的信息一直会保存到主机的电源被关闭。如果想要在电源关闭之后仍能保存信息，将摄像机后部的BACKUP（备份）开关设置为ON（打开）。（见17页的“关于备份”。）

其他

故障处理

症状	纠正措施
计算机屏幕上不能显示图像。	·确保连接正确。·将通讯型彩色摄像机连接到电视机或视频平台等其他设备上进行测试。
连接到计算机上的通讯型彩色摄像机获得的图像质量不如连接到电视机上的通讯型彩色摄像机获得的图像质量好。	由计算机或视频捕捉板决定,不可能获得与连接到电视机上的通讯型彩色摄像机的图像质量相同。详细情况请咨询计算机的制造商或经销商。

症状	纠正措施
当遥控器上的按钮被按下时不能操作摄像机。	·按下数字与摄像机的IR SELECT(红外线选择)开关设置的数字相同的CAMERA SELECT(摄像机选择)开关按键。·为遥控器更换新电池。·将电源线插到交流插座上。
根本无法操作摄像机。	将电源线插头从交流插座中拔出,等一会后再将其插入交流插座。如果仍然不能操作摄像机,将BACKUP(备份)开关(位于主件的后部)设置为OFF(关闭),断开电源线与交流插座,然后再重新连接。(注意:当BACKUP(备份)开关设置为OFF(关闭)时设置就会被清除。)

预防措施

如果摄像机不是长时间使用，在使用交流电源适配器对摄像机进行操作之后要把交流电源适配器与交流插座断开。

拍摄对象的亮度

通讯型彩色摄像机有可能在亮度超过照明范围的地方（例如受阳光直射的地方）效果不能达到最好。

避免特定情况应用

• 避免拍摄诸如阳光或灯等特别亮的物体。
• 不要在诸如电视台或无线电发射台等能够发射功率大的无线电波的设施周围使用摄像机。
• 不要在照明条件不稳定的情况下使用摄像机，否则屏幕会发生闪动。

谨防侵犯版权

电视节目、图片、杂志以及其他材料可能是受版权保护的。对这些材料的未经授权记录或存储会触犯与版权有关的法律。

关于备份

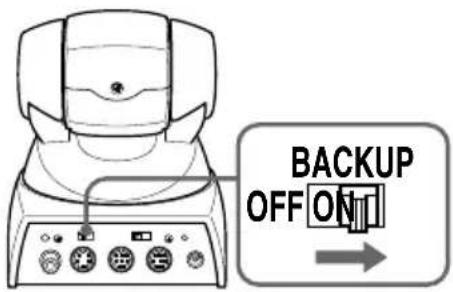

当断开电源线或关闭摄像机时，诸如摄像机位置等设置就会被清除。如果想要保存这些设置，将摄像机后部的BACKUP（备份）开关设置为 ON（打开）。

其他

注意

• 在此摄像机中，内置锂电池作为保存这些设置的电源，只要摄像机在使用，锂电池就在充电。但是，如果仅在短时间内使用摄像机，并且将 BACKUP（备份）开关设置为 ON（打开），电池就会逐渐放电。如果在一年内几乎不使用摄像机，锂电池的电量就会完全放光。为了保存设置，需要给电池重新充电。
• 为了给电池充电，使用交流电源适配器和电源线给摄像机接上交流电源，充电时间大约为 48 小时。

丢弃通讯型彩色摄像机

出于保护环境考虑，从摄像机中取出锂电池并须采取适当的方式来处理。

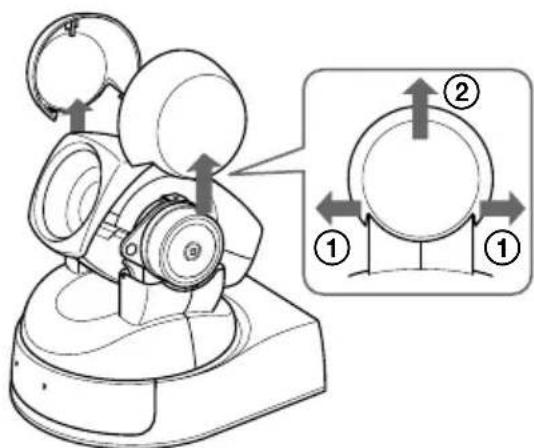

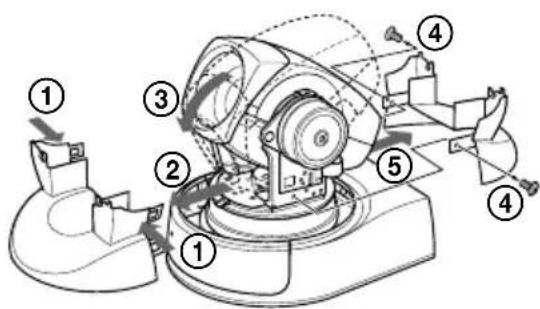

1 用手指握住盘式机壳（侧面）的下端向上拉，直到其脱离。

2 在抓紧盘式机壳（前面）两边的同时向前拉，然后用改锥取下两个螺钉 ④，拆开盘式机壳（后面）。

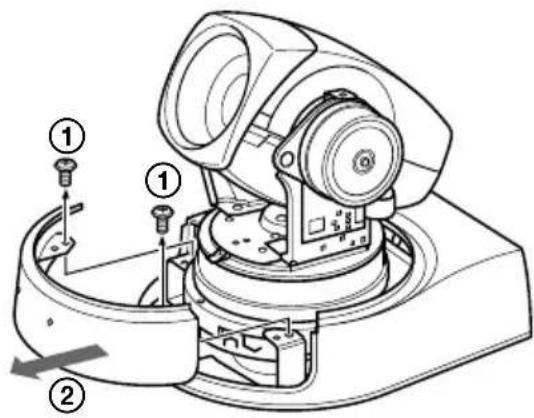

3 取下两个螺钉 ①，然后拆开遥控器专用传感器的盖子。

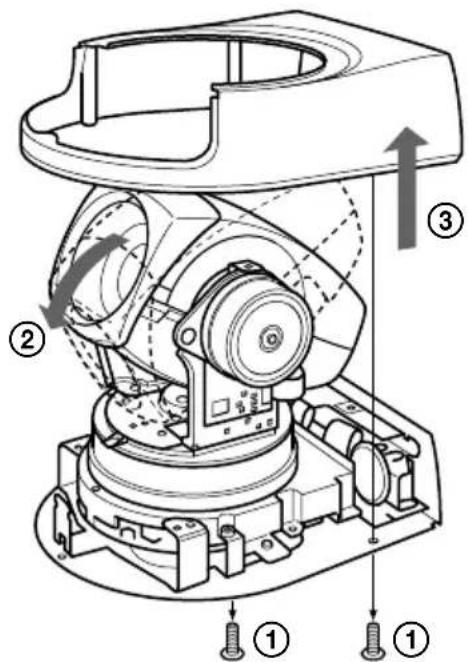

4 取下两个螺钉 ①，将摄像机头向下转，然后向上拔底座机壳直到脱离。

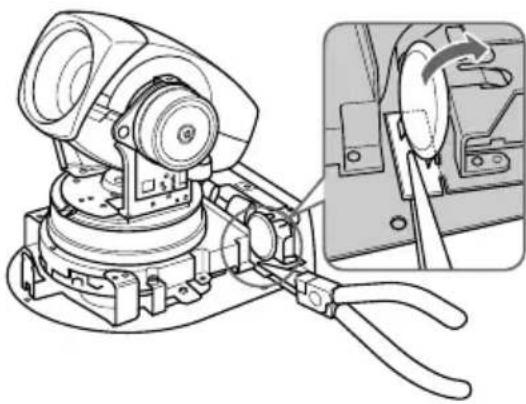

5 使用长嘴钳子夹住安放锂电池的板，然后按图示箭头方向使其弯曲，从而取下电池。

使用柔软的布料或棉纸清除外壳上的灰尘与土。

清洁主机

• 当摄像机机身变脏时，先使用蘸有经过稀释的中性清洁剂并已拧干的柔软布料进行清洁，然后使用干布料进行擦拭。
• 不能使用可能损坏表面涂层的任何类型的溶剂。
• 当使用化学布料时应遵照其使用说明书。
• 不能在通讯型彩色摄像机上喷洒诸如杀虫剂等带有挥发性的物质，也不允许用橡胶或乙烯基材料长时间与通讯型彩色摄像机接触，否则会损坏表面涂层。

更换遥控器的电池

如果遥控器在距离较远的地方不能工作，可能是电池电量已不足。更换遥控器的电池(AA × 2)。

系统

视频信号

EVI-D100P: PAL彩色制式，CCIR标准

像素

^1/_4 英寸彩色 CCD

(总的图像像素： EVI-D100P：大约 470,000 个)

(有效像素：EVI-D100P： 大约 440,000 个)

镜头 10 × （光学）， 40 × （数字）

f=3.1 至 31mm，F1.8 至 F2.9

水平角度：6.6 至 65 度

最小拍摄对象距离

WIDE（广角）端：100mm

TELE（望远）端：600mm

最小照度

3.5 lx(F1.8)/50 IRE

照度范围

3.5 至 100,000 lx

快门速度

EVI-D100P: 1/3 至

1/10,000秒（VISCA

控制）

水平分辨率

PAL: 460TV (WIDE (广角) 端)

视频信噪比

50 dB

全景拍摄 / 倾斜拍摄动作

水平：±100度

最大速度：300度/秒

垂直：±25度

最大速度：125度/秒

输入 / 输出端口

视频输出

RCA拾音插座(1)，1Vpp，

75欧姆，未平衡同步：负极性

S 视频输出

4 芯微型 DIN(1)

输入 / 输出控制接口

RS-232C: (输入: 1, 输出: 1)

8 芯微型 DIN

9600bps

数据：8bit

停止位：1

电源接口

JEITA 4 型

其他

输入电压

DC12V (DC10.8 至 13V)

电流消耗

1.1A (12V 直流输入时)

工作温度

0^ C 至 +40^ C

贮藏温度

-20^ 至 +60^

外形尺寸

通讯型彩色摄像机：113×

120×132mm（宽/高/深）

遥控器：56×26×210mm

(宽 / 高 / 深)

重量 通讯型彩色摄像机：880g

遥控器：109g

安装角度

与水平面所成角度为±15度

所提供的附件

交流电源适配器(1)

电源线(1)

遥控器(1)

Velcro 胶带(3)

使用说明书(1)

设计和技术规格如有变更，恕不另行通知。
