产品类型	工作站主板
插槽类型	LGA2066
芯片组	Intel C422
内存支持	DDR4，最高支持288针DIMM插槽
存储接口	Intel SATA 6 Gb/s, M.2 (Socket 3), U.2
USB端口	USB 3.1 Gen 2, USB 3.1 Gen 1
外形规格	标准ATX
尺寸（约）	305 x 244 毫米 (12 x 9.6 英寸)
重量（约）	1.2 千克 (2.65 磅)

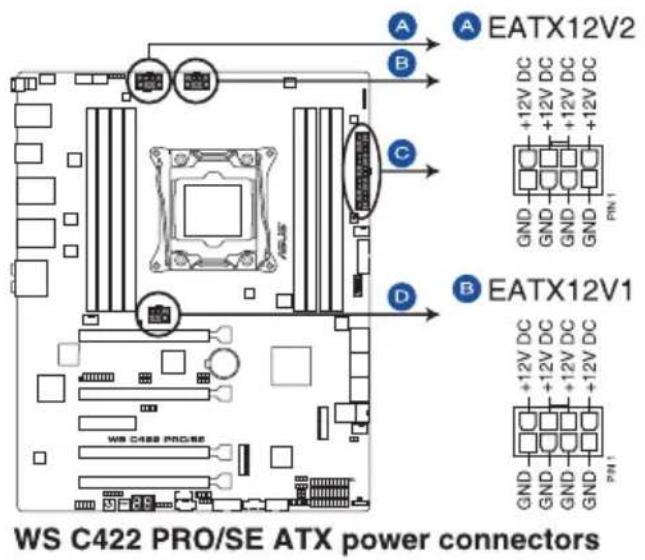

电源接口	24针主电源，8针CPU电源
BIOS类型	AMI UEFI，带Q-Code调试LED
网络	集成Intel?以太网
音频	HD Audio解码器，支持多声道输出
扩展插槽	多个PCIe x16插槽
风扇接口	多个4针PWM风扇接口
管理功能	BMC LED，远程管理支持
工作温度	0°C 至 40°C (32°F 至 104°F)
存储温度	-20°C 至 70°C (-4°F 至 158°F)
保修	标准3年有限保修

常见问题 - WS880T ASUS

如何更新WS880T的BIOS？

使用主板支持页面中包含的BIOS更新应用程序。将新的BIOS文件保存到USB驱动器，在启动时进入BIOS设置（按Del或F2），然后使用EZ Flash工具选择该文件。按照屏幕上的说明操作。

WS880T兼容什么类型的CPU？

WS880T采用LGA2066插槽，支持Intel Core X系列和Xeon W处理器。确保您的CPU与Intel C422芯片组兼容。

这块主板可以使用ECC内存吗？

是的，当与兼容的Xeon处理器一起使用时，WS880T支持ECC（纠错码）DDR4内存。

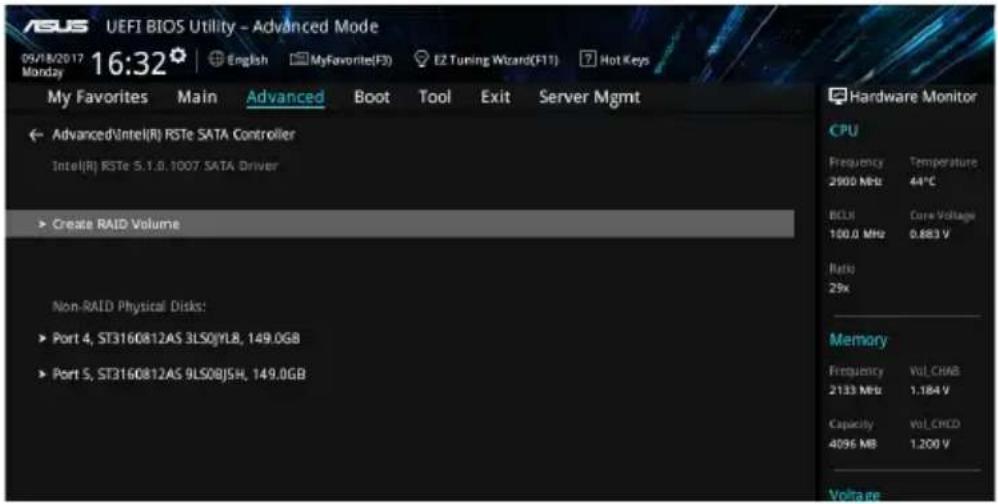

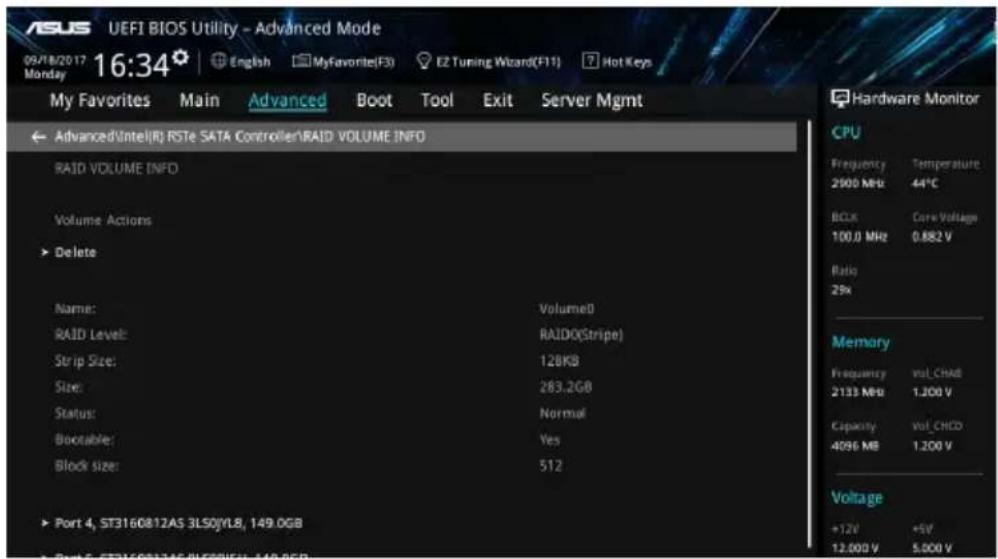

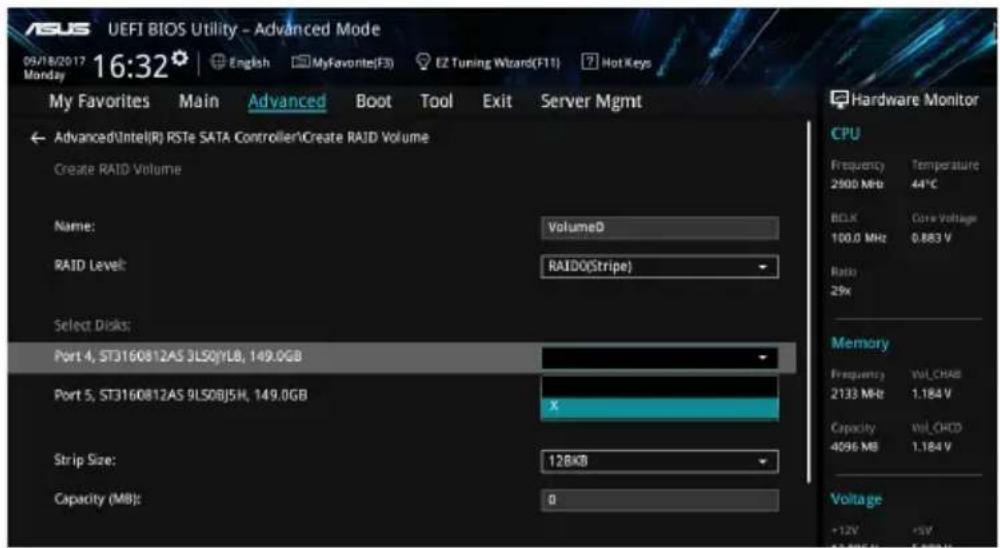

如何在WS880T上配置RAID？

进入BIOS并导航到RAID配置部分。为SATA控制器启用RAID模式，然后重新启动。在POST期间，按Ctrl+I进入RAID实用程序并创建卷。请注意，所选驱动器上的所有数据都将被擦除。

Q-Code显示表示什么？

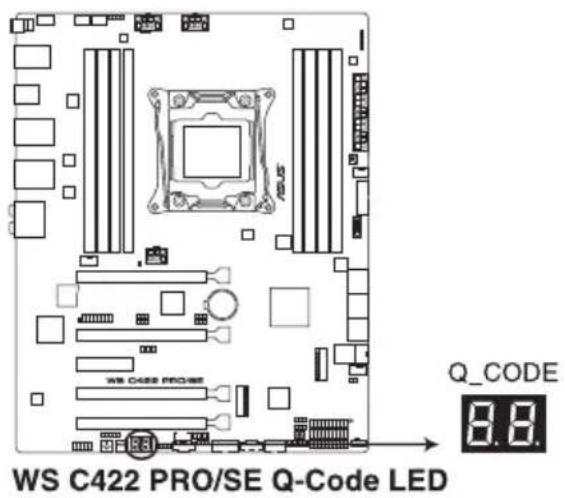

Q-Code调试LED在启动时显示十六进制代码以诊断硬件问题。例如，代码'55'表示未安装内存，'D0'表示CPU错误。完整列表请参阅手册。

我可以安装多少个M.2驱动器？

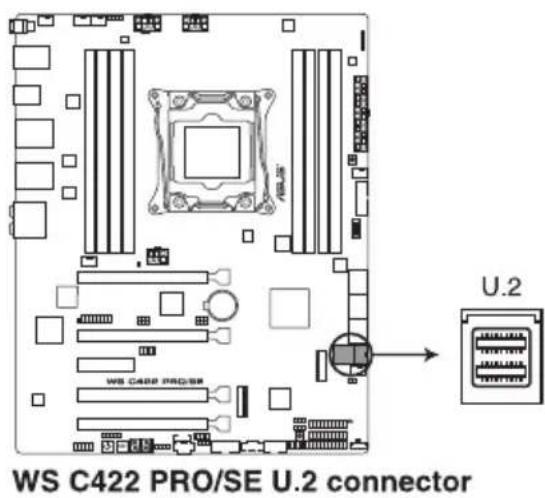

WS880T有两个M.2插槽（M.2_1和M.2_2），均支持PCIe 3.0 x4和SATA SSD。请注意，M.2_2与U.2端口共享带宽。

主板是否支持多GPU？

是的，它有多个PCIe x16插槽用于多GPU配置，但在插槽安装时请查阅手册了解具体的通道分配。

如何重置CMOS？

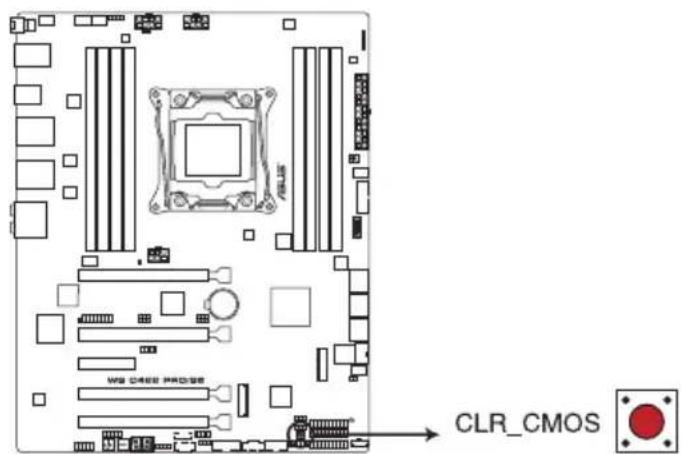

关闭系统电源，拔掉电源线，取出主板电池几分钟。或者，使用主板上的CLRTC跳线。跳线位置请参阅手册。

最大内存容量是多少？

WS880T最多支持128 GB DDR4内存，使用八个DIMM插槽（取决于CPU和内存模块容量）。

在哪里可以下载最新的驱动程序？

访问华硕官方支持网站（www.asus.com/support），输入您的型号WS880T，然后下载适用于您操作系统的最新驱动程序。

用户手册 WS880T ASUS

©ASUSTeK Computer Inc. All rights reserved. 華碩電腦股份有限公司保留所有權利

本使用手冊包括但不限於其所包含的所有資訊皆受到著作權法之保護，未經華碩電腦股份有限公司（以下簡稱「華碩」）許可，不得任意地仿製、拷貝、謄抄、轉譯或為其他利用。

免責聲明

本使用手冊是以「現況」及「以目前明示的條件下」的狀態提供給您。在法律允許的範圍內，華碩就本使用手冊，不提供任何明示或默示的擔保及保證，包括但不限於商業適銷性、特定目的之適用性、未侵害任何他人權利及任何得使用本使用手冊或無法使用本使用手冊的保證，且華碩對因使用本使用手冊而獲取的結果或透過本使用手冊所獲得任何資訊之準確性或可靠性不提供擔保。

台端應自行承擔使用本使用手冊的所有風險。 台端明確了解並同意，華碩、華碩之授權人及其各該主管、董事、員工、代理人或關係企業皆無須為您因本使用手冊、或因使用本使用手冊、或因不可歸責於華碩的原因而無法使用本使用手冊或其任何部分而可能產生的衍生、附隨、直接、間接、特別、懲罰或任何其他損失（包括但不限於利益損失、業務中斷、資料遺失或其他金錢損失）負責，不論華碩是否被告知發生上開損失之可能性。

由於部分國家或地區可能不允許責任的全部免除或對前述損失的責任限制，所以前述限制或排除條款可能對您不適用。

台端知悉華碩有權隨時修改本使用手冊。本產品規格或驅動程式一經改變，本使用手冊將會隨之更新。本使用手冊更新的詳細說明請您造訪華碩的客戶服務網 http://support.asus.com，或是直接與華碩資訊產品技術支援專線 0800-093-456 聯絡。

於本使用手冊中提及之第三人產品名稱或內容，其所有權及智慧財產權皆為各別產品或內容所有人所有且受現行智慧財產權相關法令及國際條約之保護。

當下列兩種情況發生時，本產品將不再受到華碩之保固及服務：

（1）本產品曾經過非華碩授權之維修、規格更改、零件替換或其他未經過華碩授權的行為。
（2）本產品序號模糊不清或喪失。

目錄

使用注意事項......vi

用電安全....vii

電磁安全....vii

靜電元件....vii

警告使用者……vii

關於本使用手冊......viii

章節說明......viii

提示符號 ix

哪裡可以找到更多的產品資訊 ix

產品之限用物質含有情況 ....X

產品回收與處理....X

第一章：系統導覽

1.1 產品包裝內容.... 1-2

1.2 序號貼紙 1-2

1.3 產品規格表....1-3

1.4 前端面板 1-5

1.5 後端面板 1-6

1.6 內部組件 1-7

1.7 LED 顯示燈號說明....1-8

1.7.1 前面板指示燈 1-8

1.7.2 網路埠指示燈 1-8

第二章：硬體安裝

2.1 安裝及移除機殼.... 2-2

2.1.1 移除機殼側蓋板 2-2

2.2 中央處理器（CPU） 2-4

2.3 安装 CPU 散熱片和風扇 2-7

2.4 系統記憶體.... 2-8

2.4.1 安裝記憶體模組 2-10

2.5 前面板的組裝....2-11

2.5.1 移除前面板組件 ..... 2-11

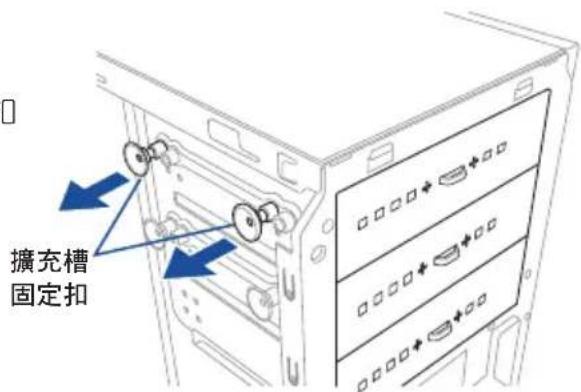

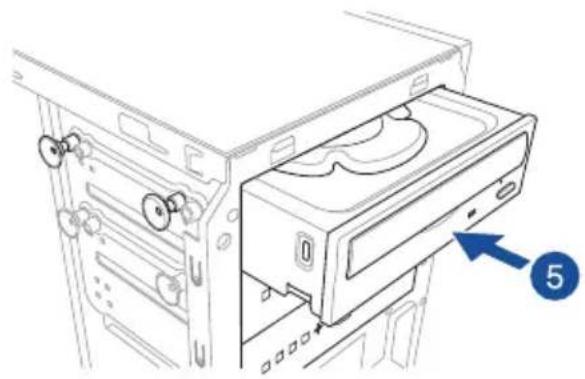

2.6 5.25 吋裝置....2-12

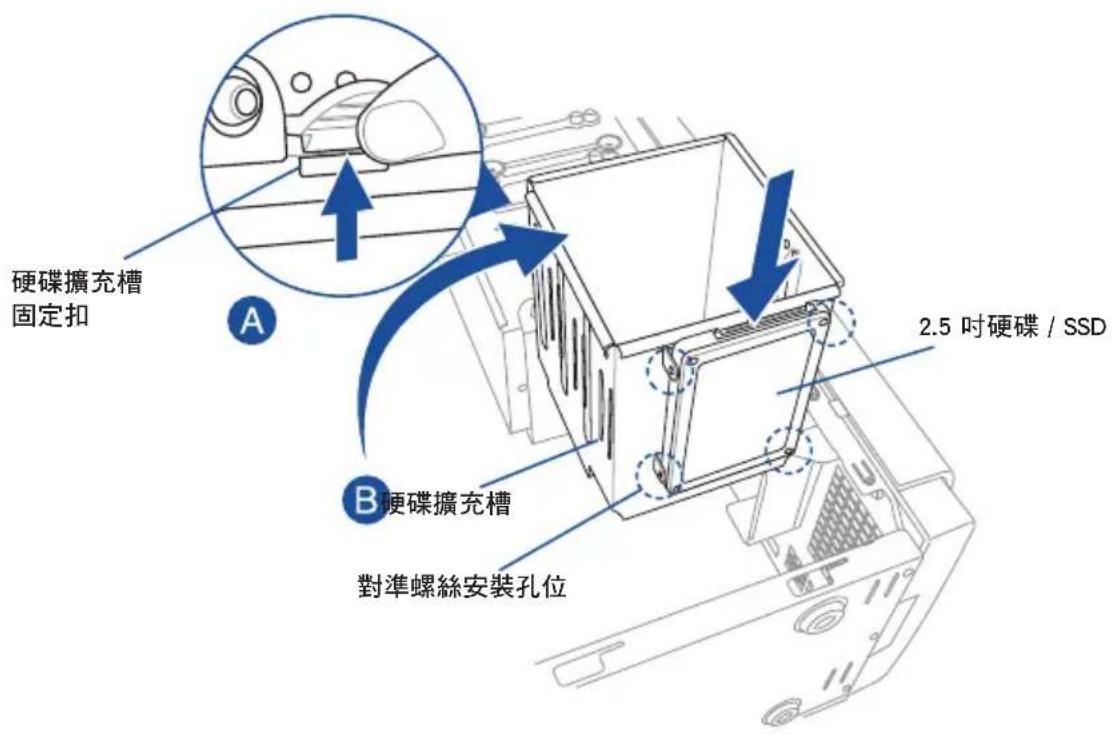

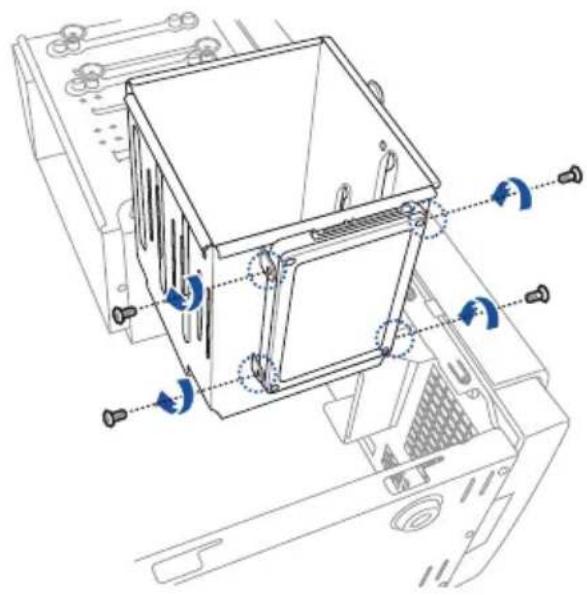

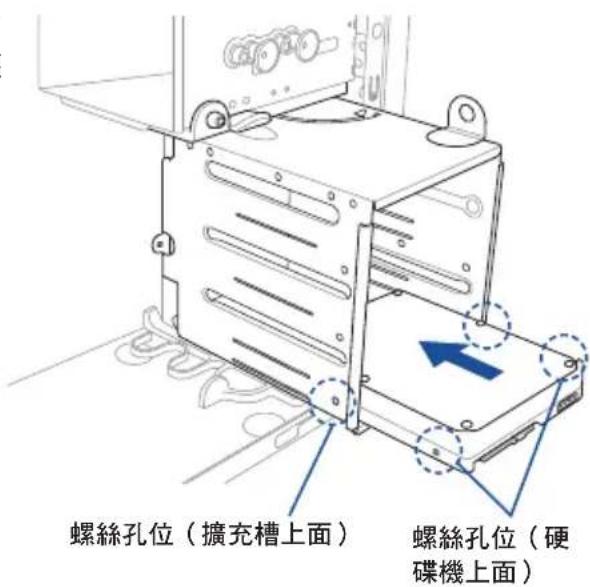

2.7 安裝硬碟機....2-14

2.8 擴充卡 2-18

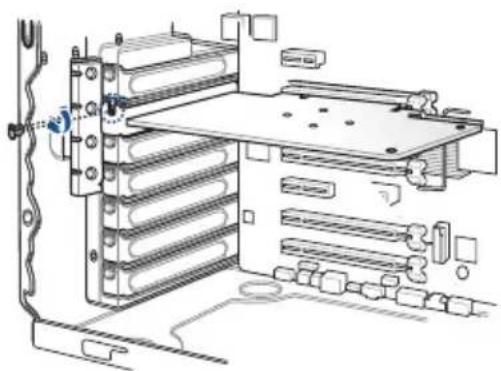

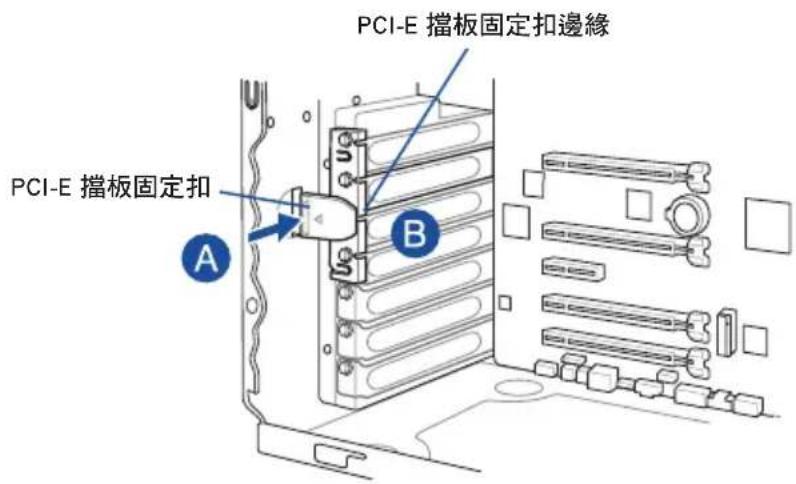

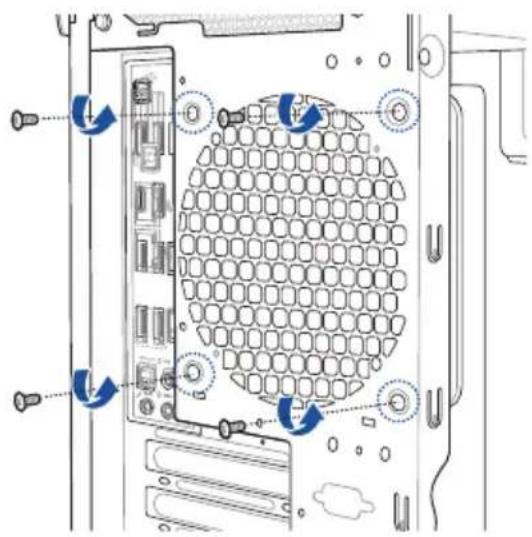

2.8.1 安装擴充卡....2-20

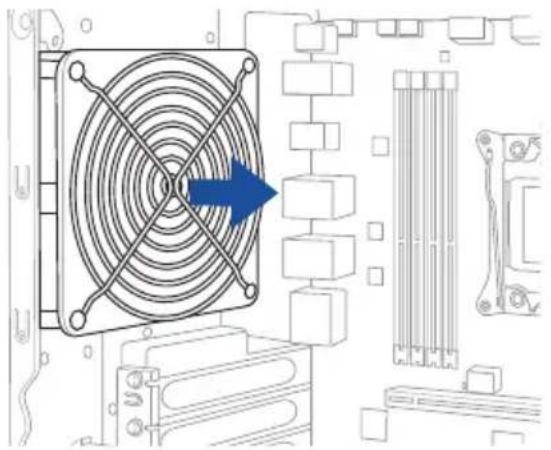

2.9 系統風扇 ..... 2-22

2.10 BIOS 更新應用程式....2-23

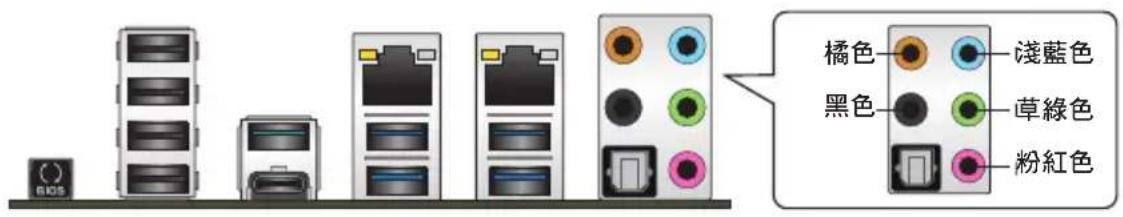

2.11 主機板後側與音效連接埠 2-24

2.11.1 後側面板連接埠 2-24

2.11.2 音效輸出/輸入連接圖示說明 2-26

目錄

第三章：主機板資訊

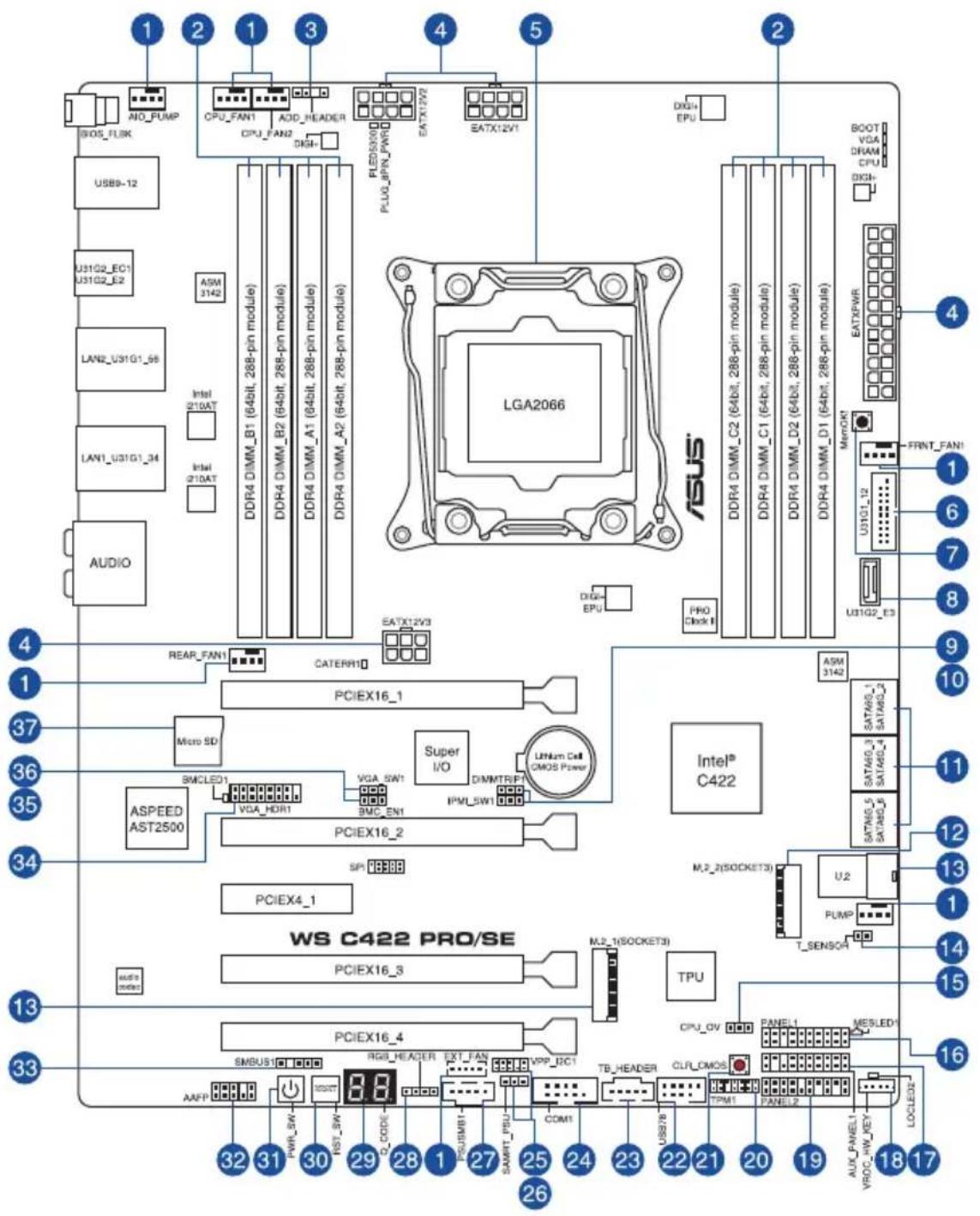

3.1 主機板構造圖.... 3-2
3.2 主機板上的內建開關.... 3-4

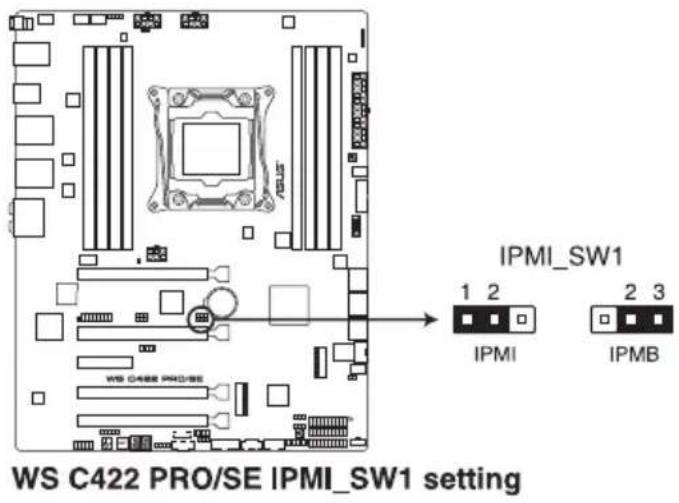

3.3 跳線選擇區.... 3-7
3.4 内建 LED 指示燈....3-10

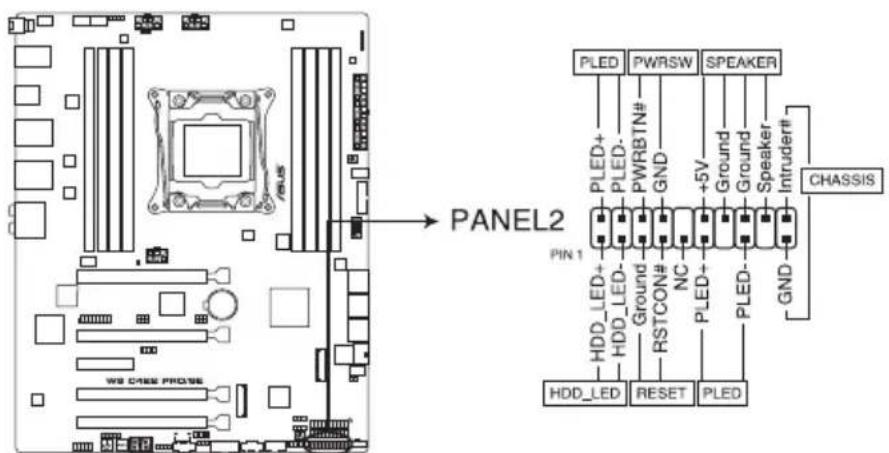

3.5 內部連接埠....3-13

第四章：BIOS 程式設定

4.1 認識 BIOS 程式 4-2

4.2 BIOS 程式設定.... 4-3

4.2.1 EZ Mode 4-4
4.2.2 Advanced Mode 4-5

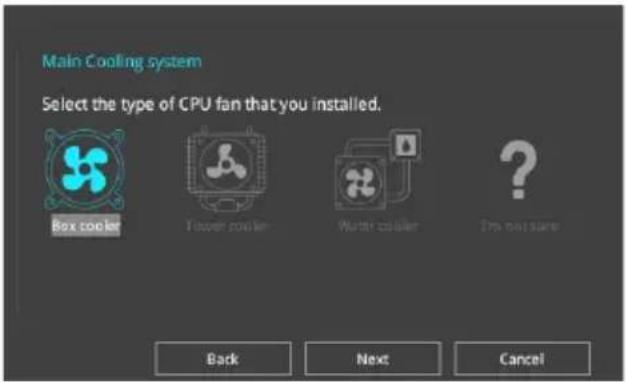

4.2.3 EZ Tuning 精靈....4-8

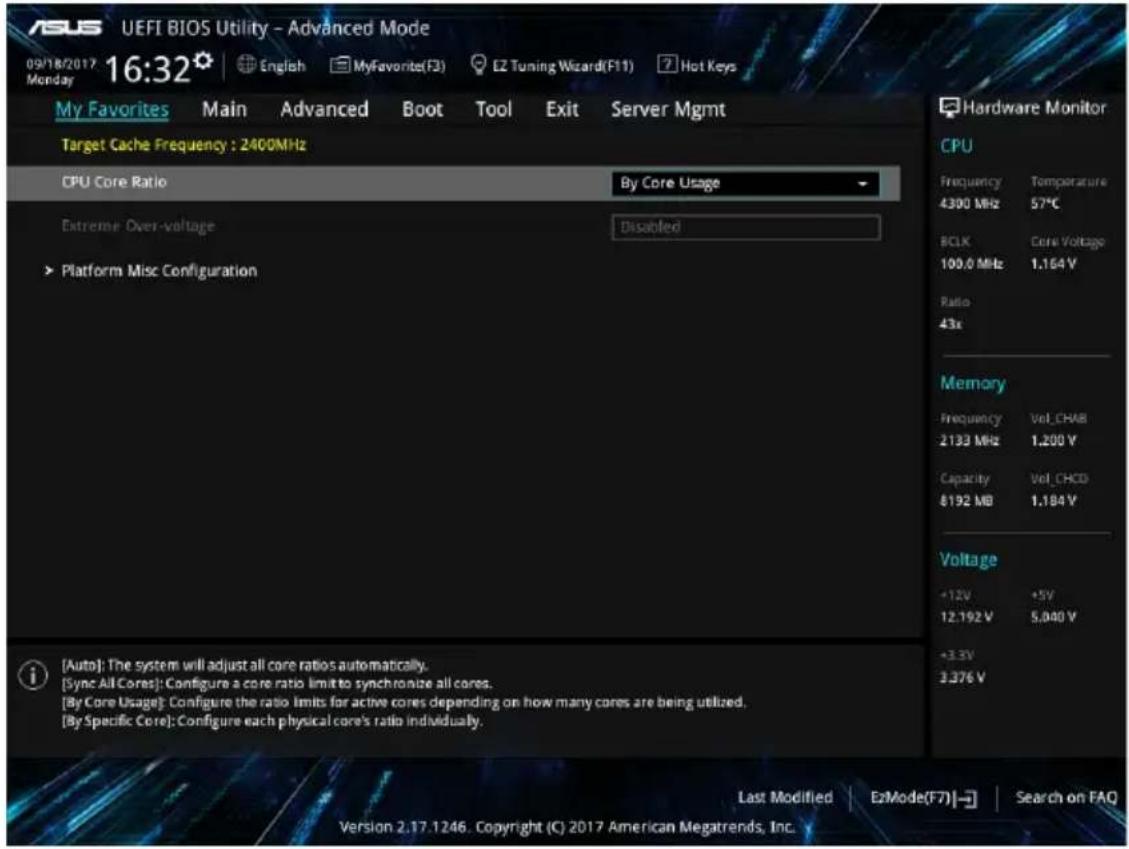

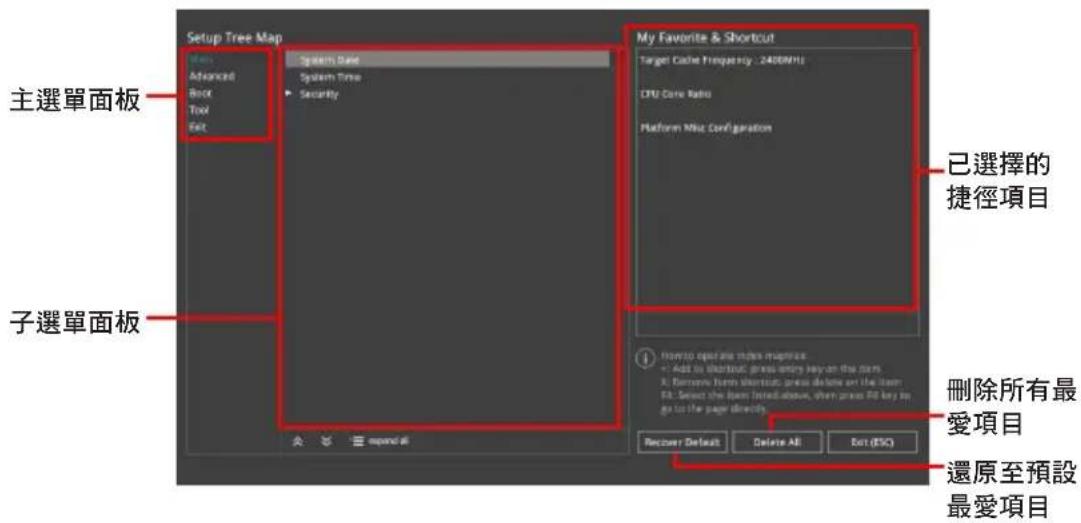

4.3 我的最愛（My Favorites）選單 4-11

4.4 主選單（Main Menu）....4-13

4.5 進階選單（Advanced menu）....4-13

4.5.1 處理器設定（CPU Configuration）....4-13
4.5.2 平台各項設定（Platform Misc Configuration）....4-14
4.5.3 系統代理設定（System Agent Configuration）....4-14
4.5.4 PCH 設定（PCH Configuration） 4-14
4.5.5 PCH 儲存装置設定（PCH Storage Configuration）....4-14
4.5.6 序列埠設定（Serial Port Configuration）....4-15
4.5.7 CPU 儲存設定（CPU Storage Configuration）....4-15
4.5.8 內建裝置設定（OnBoard Devices Configuration）....4-15
4.5.9 進階電源管理設定（APM Configuration）....4-16
4.5.10 網路協定堆疊設定（Network Stack Configuration）....4-16
4.5.11 HDD/SSD SMART Information 4-16
4.5.12 USB 裝置設定（USB Configuration） 4-16
4.5.13 Thunderbolt（TM）設定（Thunderbolt Configuration）....4-16
4.5.14 PCH-FW 設定（PCH-FW Configuration）....4-16

4.6 啟動選單（Boot menu）....4-17

4.7 工具選單（Tools menu） 4-19

4.7.1 ASUS EZ Flash 3 應用程式 ..... 4-19
4.7.2 安全清除（Secure Erase） 4-19
4.7.3 ASUS O.C. Profile 4-21
4.7.4 ASUS SPD Information 4-21
4.7.5 Graphics Card Information....4-21

4.8 離開 BIOS 程式（Exit menu） 4-22

4.9 伺服器管理選單（Server Mgmt menu）....4-22

4.10 更新 BIOS 程式.....4-23

4.10.1 EZ Update....4-23

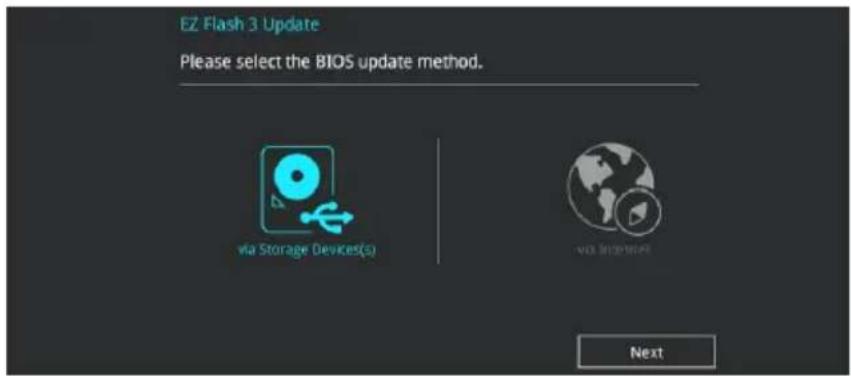

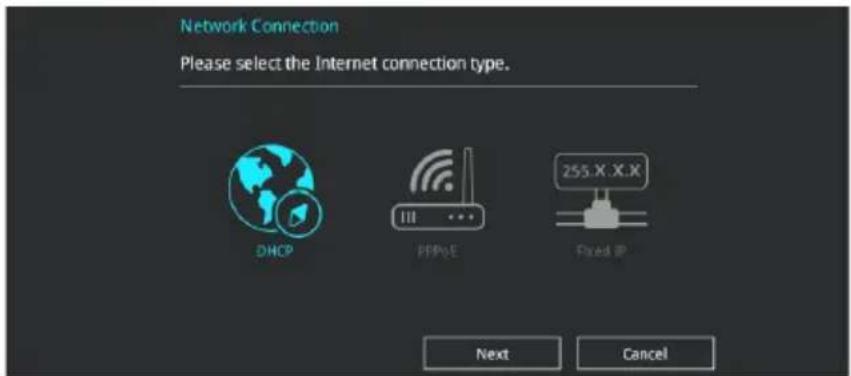

4.10.2 華碩 EZ Flash 3....4-24

4.10.3 華碩 CrashFree BIOS 3 4-26

目錄

第五章：磁碟陣列設定

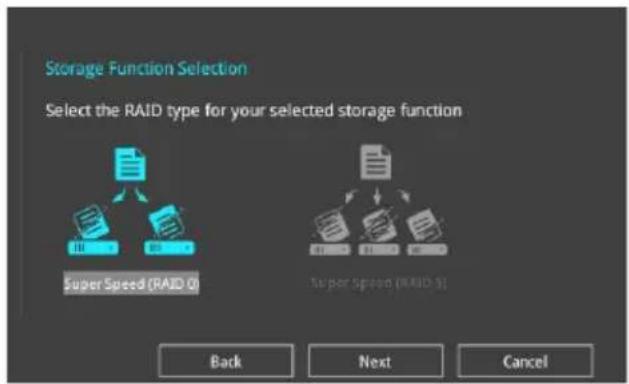

5.1 RAID 功能設定 5-2

5.1.1 RAID 定義....5-2
5.1.2 安装儲存裝置....5-3

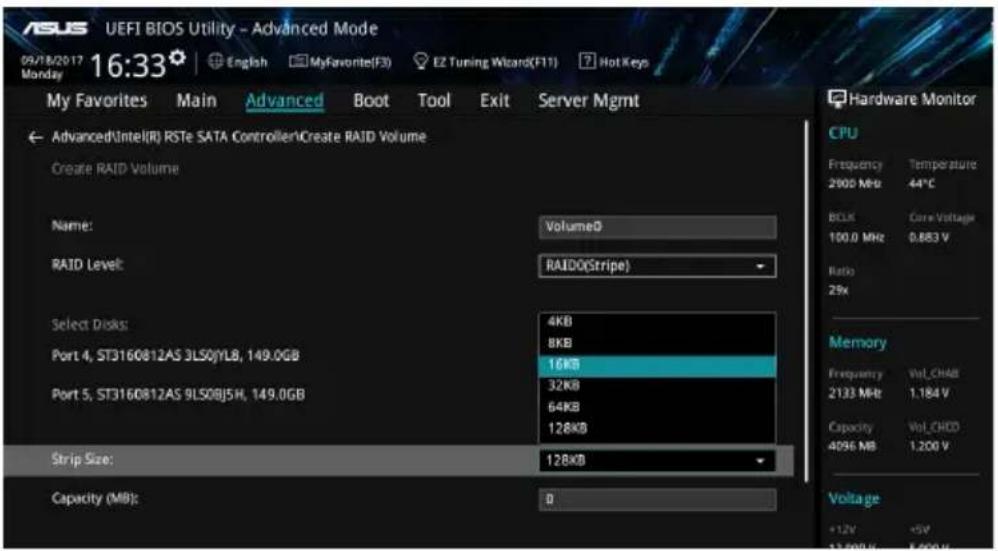

5.1.3 進入 UEFI BIOS 的 Intel® Rapid Storage Technology 5-3

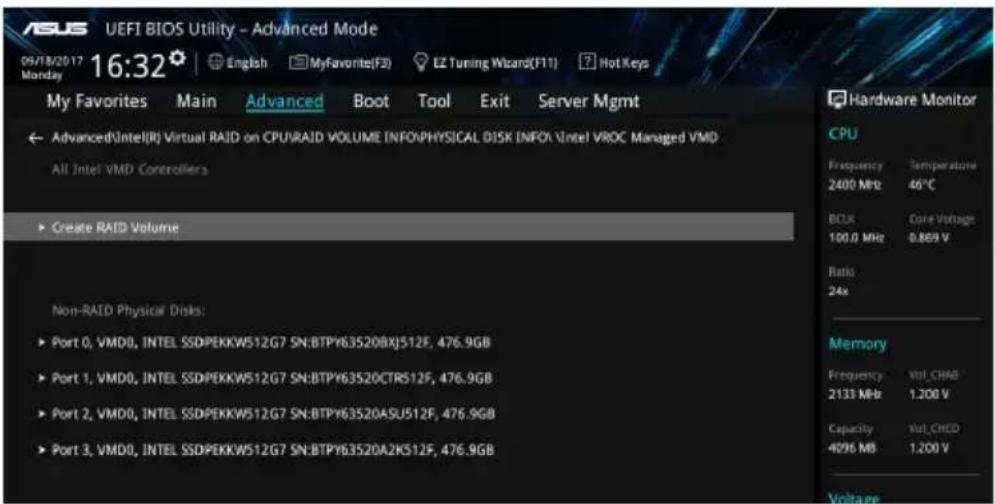

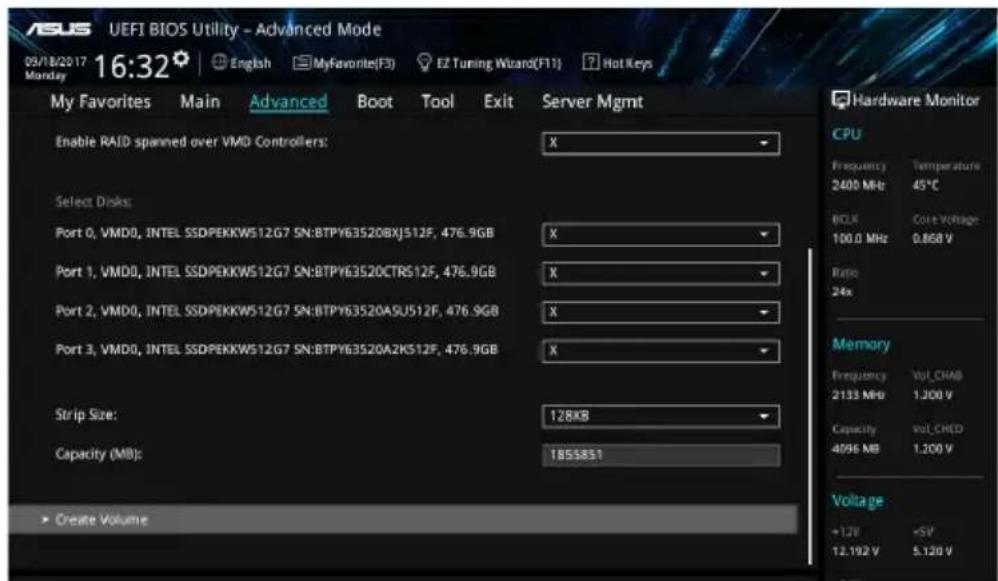

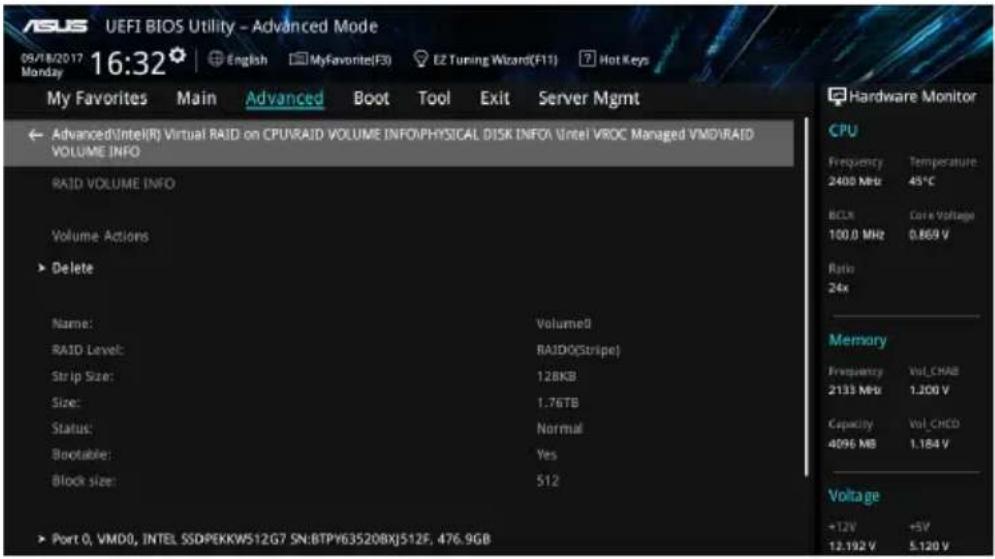

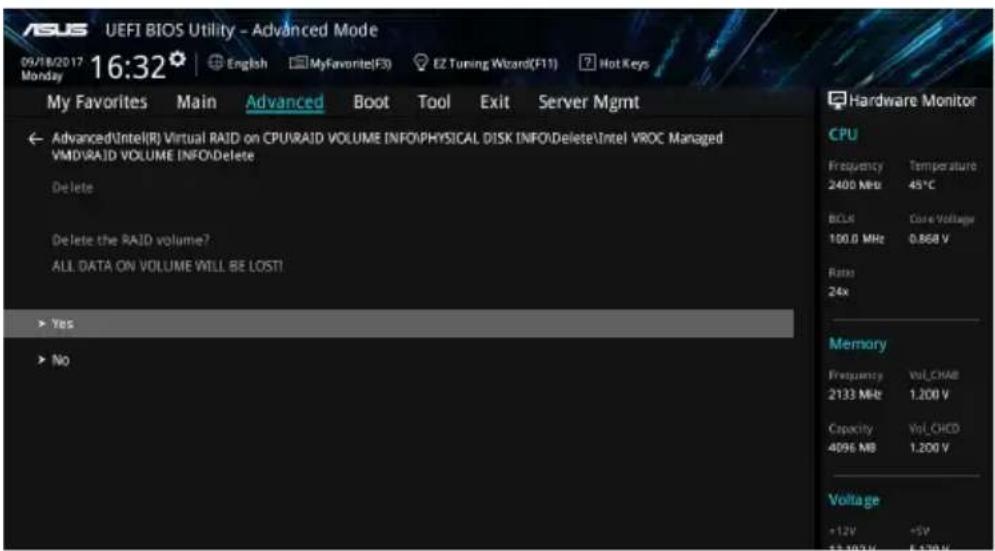

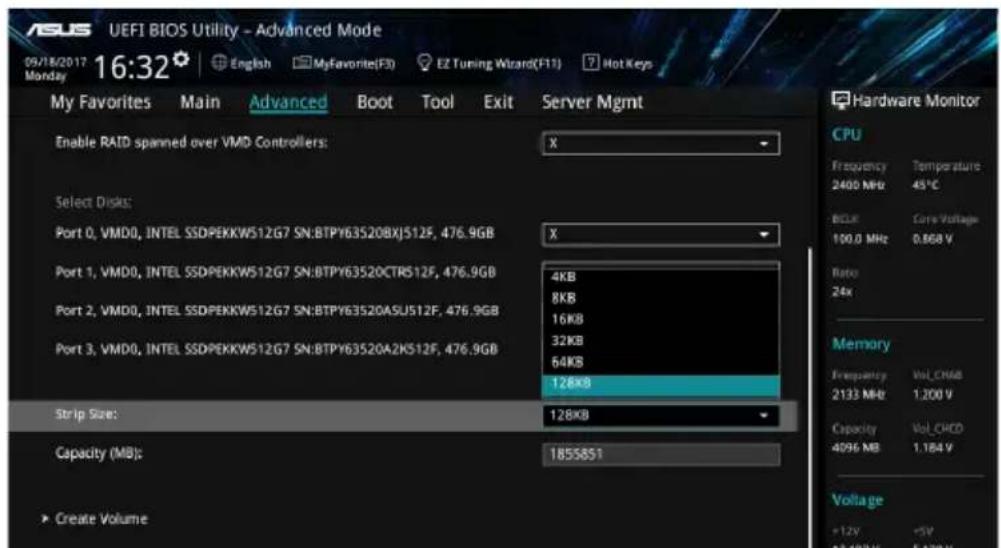

5.1.4 進入 UEFI BIOS 的 Intel® Virtual Raid on CPU 5-7
5.1.5 進入 Intel® Rapid Storage Technology Option ROM 公用程式 .....5-13

5.2 建立一張搭載有 RAID 驅動程式的磁片 ..... 5-17

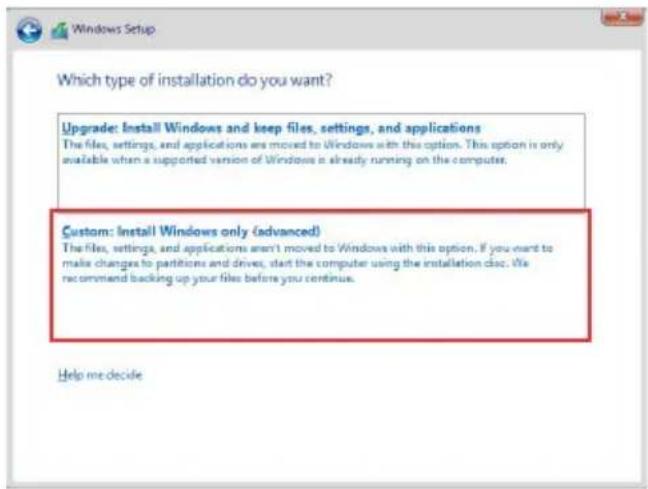

5.2.1 在安裝 Windows® 作業系統時安裝 RAID 驅動程式 ..... 5-17

附錄

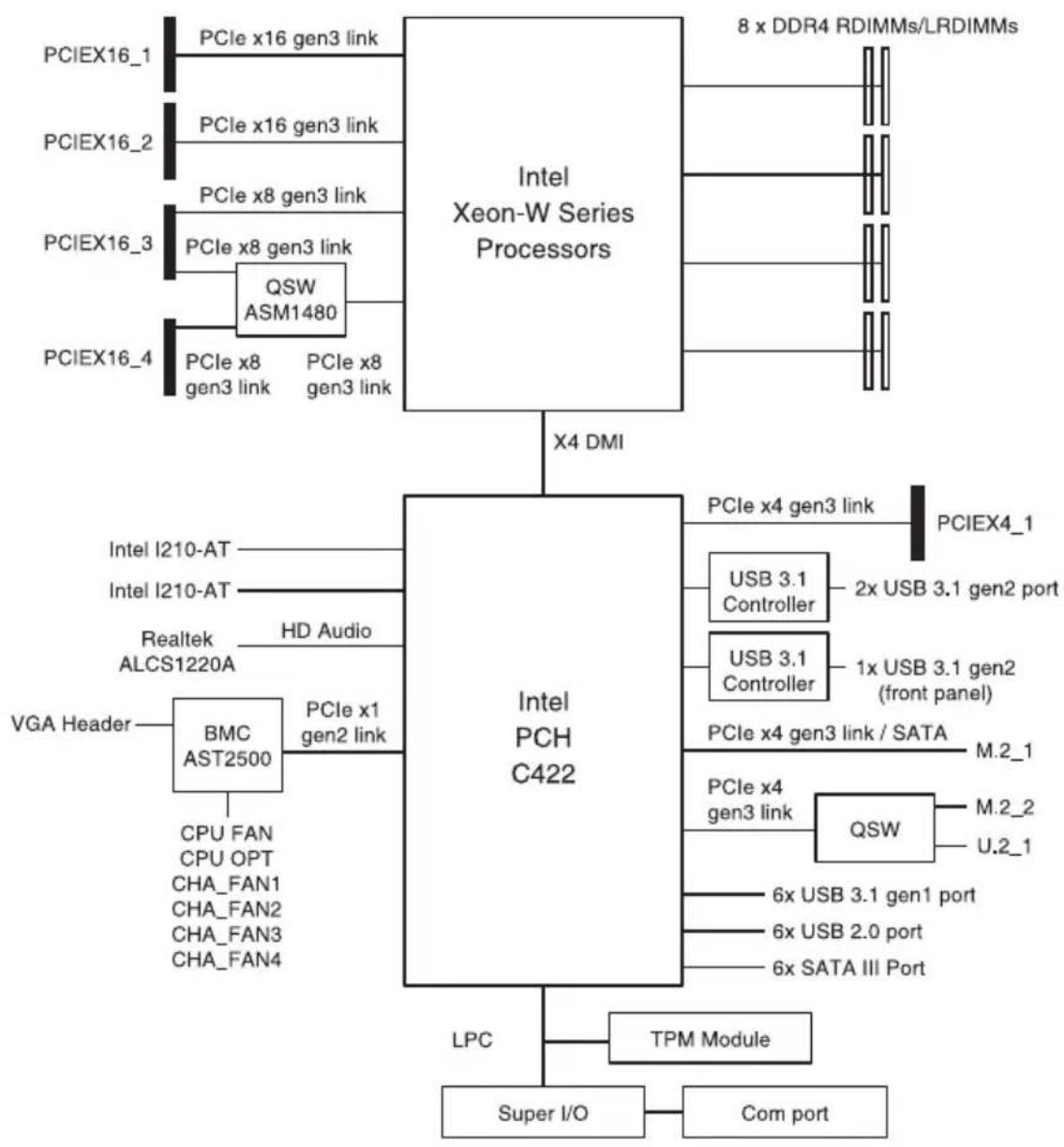

WS C422 PRO/SE 架構圖（48-Lane）....A-2

Q-Code 列表.....A-3

華碩的聯絡資訊....A-6

使用注意事項

操作工作站之前請務必詳閱以下注意事項，避免因人為的疏失造成系統損傷甚至人體本身的安全。

請勿使用非本產品配備的電源線，由於電路設計之不同，將有可能造成內部零件的損壞。

• 使用前，請檢查每一條連接線是否都已經依照使用手冊指示連接妥當，以及電源線是否有任何破損，或是連接不正確的情形發生。如有任何破損情形，請儘速與您的授權經銷商聯絡，更換良好的線路。
• 工作站安放的位置請遠離灰塵過多，溫度過高，太陽直射的地方。
• 保持機器在乾燥的環境下使用，雨水、溼氣、液體等含有礦物質將會腐蝕電子線路。
• 使用工作站時，務必保持周遭散熱空間，以利散熱。
• 使用前，請檢查各項周邊設備是否都已經連接妥當再開機。
• 避免邊吃東西邊使用工作站，以免污染機件造成故障。
• 請避免讓紙張碎片、螺絲及線頭等小東西靠近工作站之連接器、插槽、孔位等處，避免短路及接觸不良等情況發生。
  • 請勿將任何物品塞入工作站機件內，以避免引起機件短路或電路損毀。
• 工作站開機一段時間之後，散熱片及部份IC表面可能會發熱、發燙，請勿用手觸摸，並請檢查系統是否散熱不良。
• 在安裝或是移除周邊產品時請先關閉電源。
• 在更換熱插拔式連接器的零件（如：Power Supply unit、HDD、DC Fan等）之前，需先將產品的電源移除。
• 電源供應器若壞掉，切勿自行修理，請交由授權經銷商處理。
  • 請不要試圖拆開機器內部，非專業人員自行拆開機器將會造成機器故障問題。
• 工作站的機殼、鐵片大部分都經過防割傷處理，但是您仍必須注意避免被某些細部鐵片尖端及邊緣割傷，拆裝機殼時最好能夠戴上手套。
• 當你有一陣子不使用工作站時，休假或是颱風天，請關閉電源之後將電源線拔掉。
  • 本產品建議之環境操作溫度為 35℃。
• 主機板上之 RTC 電池如果更換不正確會有爆炸的危險，請依照製造商說明書處理用過的電池。

用電安全

電磁安全

• 拆裝任何元件或是搬移工作站之前，請先確定與其連接的所有電源都已經拔掉。
- 拆裝任何元件上連接的訊號線之前，請先拔掉連接的電源線，或是先安裝訊號線之後再安裝電源線。
- 使用一隻手拆裝訊號線，以避免接觸到兩個不同電位表面造成不當的電流突波衝擊產生。
- 工作站電源線請勿與其他事物機器共用同一個插座，儘量不要使用延長線，最好能夠連接一台不斷電系統 UPS。

靜電元件

處理器、記憶體、主機板、介面卡、磁碟機、硬碟機等設備，是由許多精密的積體電路與其它元件所構成，這些積體電路很容易因為遭受靜電的影響而損壞。因此，在拆裝任何元件之前，請先做好以下的準備：

• 如果您有靜電環等防靜電設備，請先戴上。
• 假如您所處的環境並沒有防靜電地板，開始拆裝工作站之前，請您先將身體可能帶的靜電消除。
• 在尚未準備安裝前，請勿將元件由防靜電袋中取出。
• 將元件由防靜電袋中取出時，請先將它與工作站金屬平面部份碰觸，釋放靜電。
• 拿持元件時儘可能不觸碰電路板，及有金屬接線的部份。
  • 請勿用手指接觸工作站之連接器、IC 腳位、附加卡之金手指等地方。
• 欲暫時置放元件時請放置在防靜電墊或是防靜電袋上，再度拿起時請將它與工作站金屬平面部份碰觸。

本系統是以具備接地線之三孔電源線插座而設計，請務必將電源線連接到牆上的三孔電源插座上，以避免突衝電流造成工作站系統損害情形發生。

警告使用者

此為乙類資訊技術設備，於居住環境中使用時，可能會造成射頻擾動，在此種情況下，使用者會被要求採取某些適當的對策。

關於本使用手冊

本使用手冊主要是針對有經驗且具有個人電腦硬體組裝知識的使用者所撰寫的。本手冊可以幫助您建立起最新、功能強大的 WS880T 華碩工作站。手冊內容介紹本產品各部份元件的拆裝、設定，因此，部份元件可能是選購配備，並未包含在您的產品當中，假如您有需要選購該配備，請向本公司授權經銷商洽詢。

章節說明

本使用手册的內容結構如下：

簡介：關於本使用手冊

本章引導您如何閱讀本手冊，並針對各章節的內容做一概括的介紹。

第一章：系統導覽

本章以清楚的圖示帶您認識華碩 WS880T 工作站的功能及特色，包括系統的前、後面板以及內部功能的介紹。

第二章：硬體安裝

本章以逐步說明的方式，教您如何將系統所需的零組件正確地安裝至華碩 WS880T 工作站裡頭。

第三章：主機板資訊

本章提供您有關本工作站內建主機板的相關資訊。包括主機板的構造圖、Jumper 設定以及連接埠位置等。

第四章：BIOS 程式設定

本章節提供您本工作站之 BIOS 的升級與管理，以及 BIOS 程式設定的相關訊息。

第五章：磁碟陣列設定

在本章節中我們將介紹有關磁碟陣列的設定與說明。

提示符號

以下為本手冊所使用到的各式符號說明：

警告：提醒您在進行某一項工作時要注意您本身的安全。

小心：提醒您在進行某一項工作時要注意勿傷害到主機板元件。不當的動作可能會對產品造成損害。

注意：重點提示，重要的注意事項。您必須遵照使用手冊所描述之方式完成一項或多項軟硬體的安裝或設定。

說明：小祕訣，名詞解釋，或是進一步的資訊說明。提供有助於完成某項工作的訣竅和其他額外的資訊。

哪裡可以找到更多的產品資訊

您可以經由下面所提供的兩個管道，來獲得您所使用的華碩產品資訊以及軟硬體的升級資訊等。

1.華碩網站

您可以到 http://tw.asus.com 華碩電腦全球資訊網，來取得所有關於華碩軟硬體產品的各項資訊。

2. 其他文件

在您的產品包裝盒中除了本手冊所列舉的標準配件之外，也有可能會夾帶有其他的文件，譬如經銷商所附的產品保證單據等。

產品之限用物質含有情況

「產品之限用物質含有情況」之相關資訊，請參考下表。

單元	限用物質及其化學符號
	鉛(Pb)汞	(Hg)鎘(Cd)		六價鉻( Cr^16 )	多溴聯苯(PBB)	多溴二苯醚(PBDE)
印刷電路板及其電子組件	-○○○	○○
外殼○○○○○○
散熱設備-○○○	○○
電源供應器-○○	○○○
其他及其配件-○○○○○
備考1"o"係指該項限用物質之百分比含量未超出百分比含量基準值。備考2"-"係指該項限用物質為排除項目。

產品回收與處理

華碩與資源回收業者以最高標準相互配合，以保護我們的環境，確保工作者的安全，以及遵從全球有關環境保護的法律規定。我們保證以資源回收的方式回收以往生產的舊設備，透過多樣的方式保護環境。

如欲了解更多關於華碩產品資源回收資訊與聯絡方式，請連線上網至CSR（Corporate Social Responsibility）網頁：http://csr.asus.com/english/Takeback.htm。

請勿將本主機板當作一般垃圾丟棄。本產品零組件設計為可回收利用。這個打叉的垃圾桶標誌表示本產品（電器與電子設備）不應視為一般垃圾丟棄，請依照您所在地區有關廢棄電子產品的處理方式處理。

請勿將內含汞的電池當作一般垃圾丟棄。這個打叉的垃圾桶標誌表示電池不應視為一般垃圾丟棄。

系統導覽

本章將介紹本伺服器的各項組成元件，其中包括系統的前、後面板以及內部功能的總體介紹。

1

1.1 產品包裝內容

以下為列出本工作站包裝內的組件。

機種型號 WS880T

配件 1 × WS880T 驅動與公用程式光碟片

1 × AC 電源線

選購配件 DVD-ROM / DVD-RW 光碟機

智慧卡讀卡機

若以上列出的任何一項配件有損壞或是短缺的情形，請儘速與您的經銷商連絡。

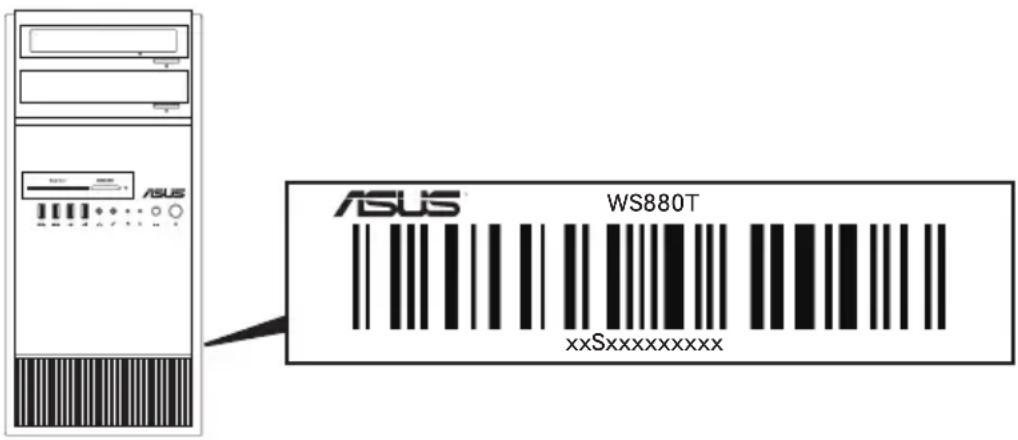

1.2 序號貼紙

在您打電話尋求華碩客服中心的協助之前，請先注意產品上的 12 碼序號編號，如 xxSxxxxxxxxx。請參考以下的圖示範例所示。

當核對正確的序號編號之後，華碩客服中心的人員就能提供快速的檢視並針對您的問題提供滿意的協助。

華碩 WS880T 工作站是精心打造的直立式工作站，內裝華碩 WS C422 PRO/SE 主機板。

中央處理器		1 X LGA2066 插槽Intel® Xeon-W 系列處理器
晶片組		Intel® C422 Express 晶片組
記憶體	總插槽數 8(每個 CPU 4 通道;每個 CPU 8 個記憶體模組)
	擴充容量 最高可擴充至 1TB
	記憶體類型	8 x DDR4 2933* / 2666 / 2400 / 2133** MHz RDIMM/LRDIMM* 僅選配規格為每個通道 1 條記憶體,在任何通道安裝額外記憶體可能會影響最大記憶體速度** 請參考華碩官方網站 tw.asus.com 以查詢最新記憶體 AVL 更新資訊
	記憶體大小	4GB、8GB、16GB、32GB、64GB (RDIMM)32GB、64GB、128GB (LRDIMM)* 請參考華碩官方網站 tw.asus.com 以查詢最新記憶體 AVL 更新資訊

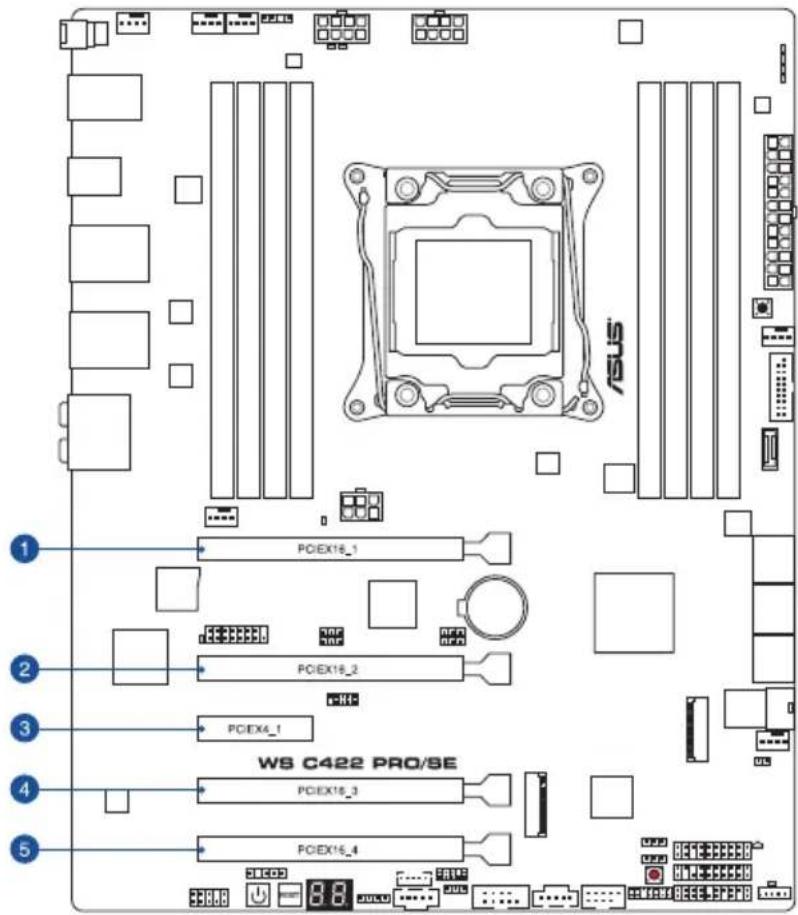

擴充插槽	總 PCI/PCI-E插槽數	5
	支援插槽類型	48-LAN CPU2 x PCI Express 3.0 x 16 (x16 link)2 x PCI Express 3.0 x 16 (單採 x16 link、雙採 x8/x8 link)1 x PCI Express 3.0 x 4 (x4 link)
儲存裝置 SATA 控制器		- 1 x M.2_2 (Gen 3 x4) Socket 3 支援2242/2260/2280/22110 類型儲存裝置(僅支援 PCIe 儲存裝置)*- 1 x M.2_1 (Gen 3 x4) Socket 3,支援2242/2260/2280 類型儲存裝置(支援 SATA 及 PCIe 模式)**- 1 x U.2 連接埠(支援 U.2 NVMe 儲存裝置)*Intel® C422 晶片組支援 RAID 0、1、5、10 與 Intel®Rapid Storage Technology enterprise 5.0:- 6 x SATA 6.0 Gb/s 連接埠Intel® Virtual Raid (VROC) 支援 CPU RAID**** M.2_2 插槽與 U.2 插槽共享頻寬** M.2_1 插槽與 SATA6G_1 插槽共享 SATA 頻寬*** Intel® VROC 經由 RSTe、Hyper M.2 x 16 卡及 Intel® VROC_HW_key 支援。Hyper M.2 x 16 卡與 VROC_HW_Key 模組請另行購買。NVMe RAID 類型與功能會依安裝的 Intel® VROC_HW_key 而異
儲存裝置插槽	I = 內建A 或 S = 可禁抽換	3 x 內建 3.5 吋硬碟插槽1 x 內建 2.5 吋 HDD/SSD 硬碟插槽
網路功能 網路	2 x Intel	® I210-AT Gigabit 網路控制器
輔助儲存裝置:軟碟機 / 光碟機		2 x 5.25 吋裝置擴充槽(類型:No ODD / DVD-RW)
前端面板 I/O 裝置連接埠		2 × USB 3.0 連接埠2 × USB 2.0 連接埠(或選配讀卡機)1 × 耳機連接埠1 × 麥克風連接埠

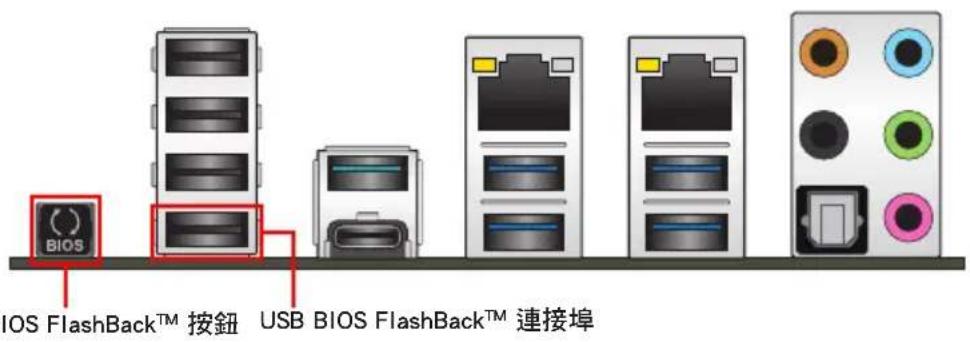

後端面板 I/O 裝置連接埠		1 × USB BIOS FlashBackTM 按鈕2 × USB 3.1 Gen2 連接埠(Type C (10Gbps) & Type A)4 × USB 3.1 Gen1 連接埠4 × USB 2.0 連接埠(1組支援USB BIOS FlashBackTM)1 × S/PDIF 音效輸出插座2 × Intel LAN RJ-45 網路連接埠8 聲道音效I/O 面板
開關/指示燈		前面板開關/指示燈:1 × 電源開關1 × 電源指示燈1 × 重置開關1 × 儲存裝置存取指示燈
支援作業系統		Windows 10* 若有變更,恕不另行通知
管理解決方案	外部遠端遙控硬體	內建ASMB9-iKVM,支援KVM-over-IP的方式
安裝認證標準		BSMI、CCC、CE、FCC
外觀尺寸(高×寬×深)		423 mm × 190 mm × 435 mm
電源供應器(因區域而異)與電氣額定值		550W 80PLUS Gold 單一式電源供應器- 電氣額定值:100-240Vac, 9-4.5A, 50/60Hz, Class I750W 80Plus Gold 單一式電源供應器- 電氣額定值:100-240Vac, 9-4.5A, 50/60Hz, Class I1300W 80PLUS Platinum 單一式電源供應器- 電氣額定值:100-240Vac, 15-7A, 50/60Hz, Class I
環境條件		操作溫度:10°C - 35°C未操作溫度:-40°C ~ 70°C未操作濕度:20% - 90%(無結露)

* 列表規格若有變更，恕不另行通知。

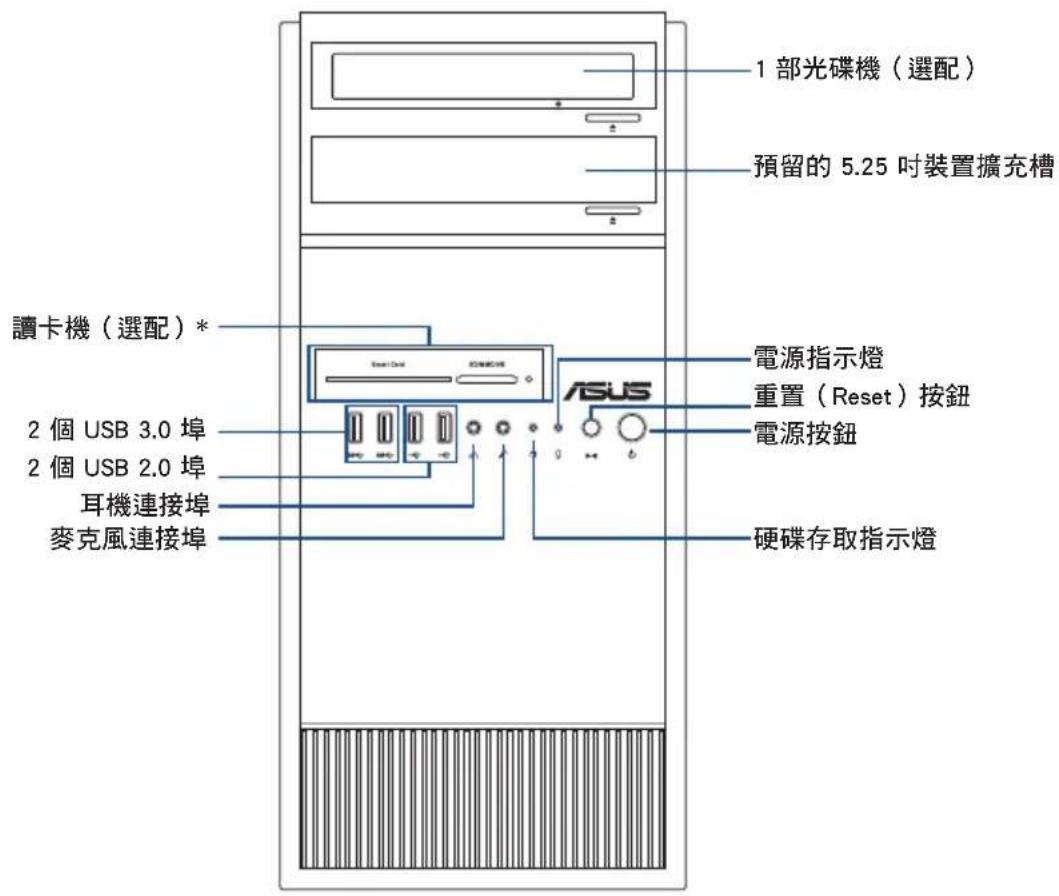

1.4 前端面板

本工作站的前端面板提供您方便地讀取功能，並包括電源按鈕、重置（Reset）按鈕、LED指示燈號、光碟機與2個USB埠，方便您隨時瞭解系統的狀況。

* 當安裝選配的讀卡機時無法使用 USB 2.0 埠

關於前端面板 LED 指示燈，請參考 1.7.1 前面板指示燈的說明。

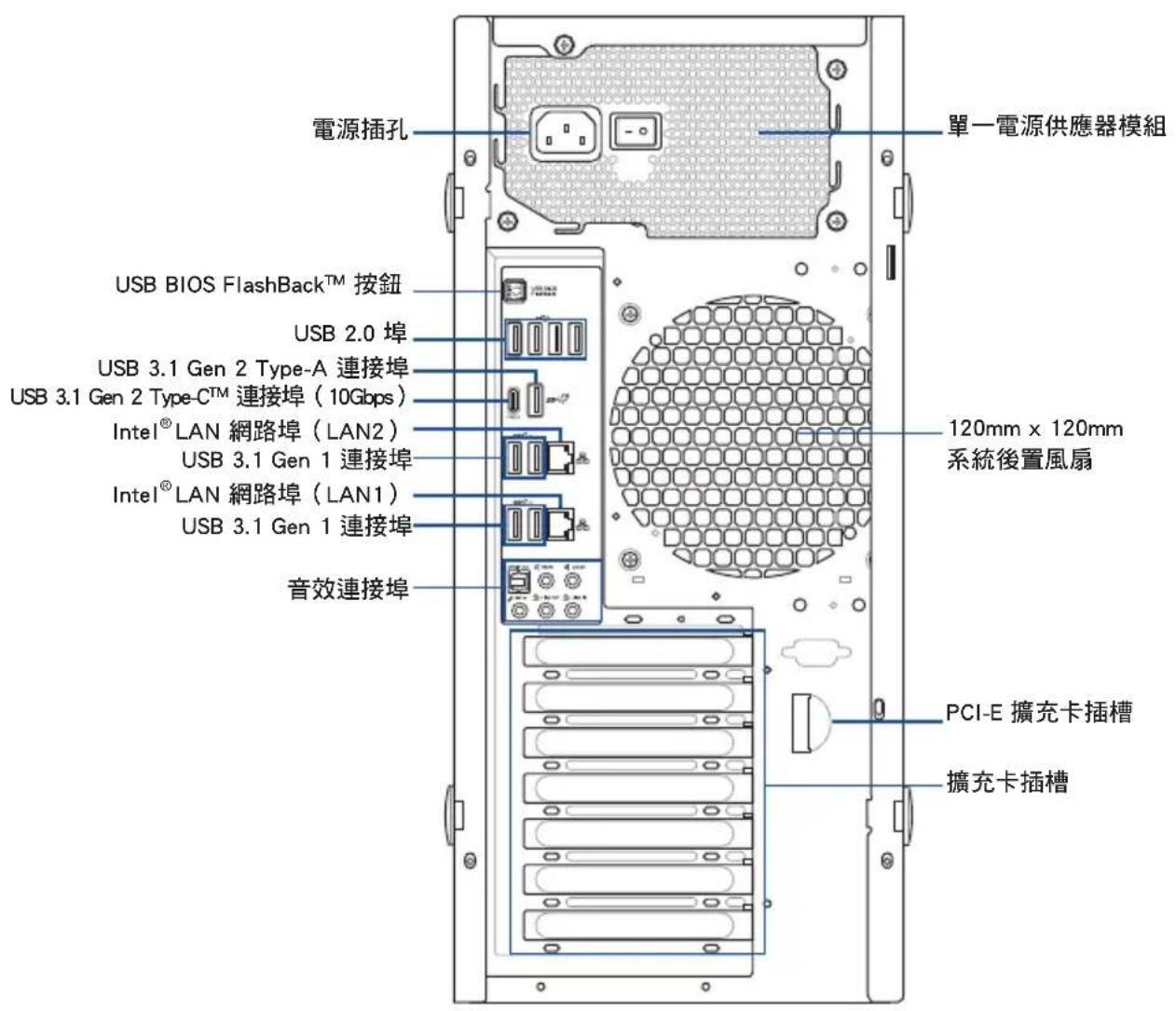

1.5 後端面板

WS880T 後端面板包含了所有連接裝置的接頭、系統後置風扇、機殼防開啟鎖孔以及外接擴充插槽等。下圖即為工作站後端面板圖示。

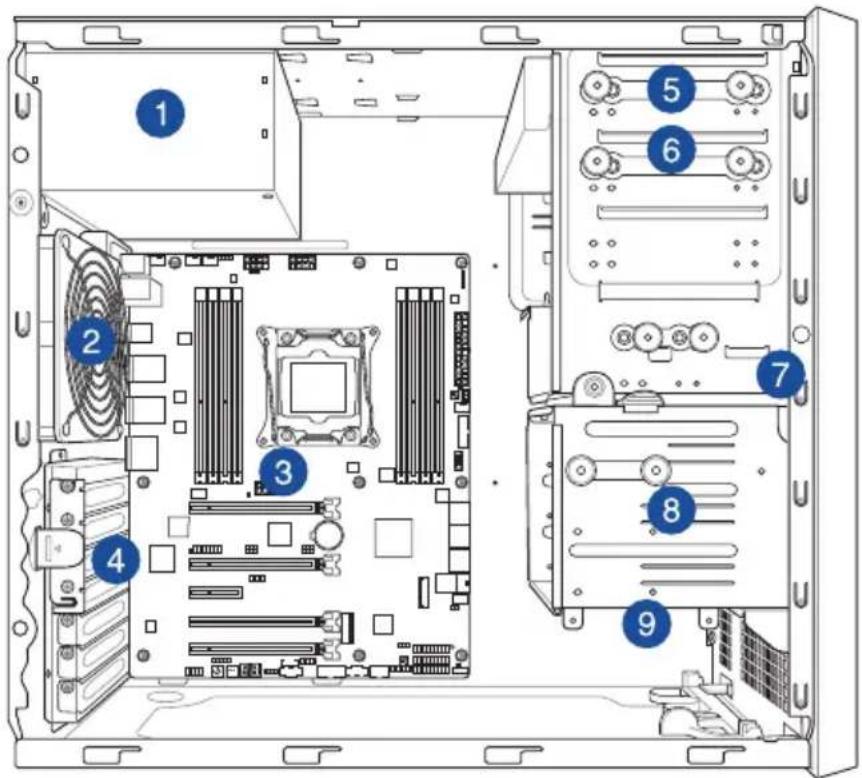

1.6 內部組件

下圖為本工作站的標準內部組件：

1. 電源供應器模組
2. 120mm × 120mm 系統後置風扇
3. 華碩 WS C422 PRO/SE 工作站主機板
4. 介面卡插槽固定扣
5. 光碟機（選配）
6. 1 個 5.25 吋裝置擴充槽
7. 前置 I/O 面板（隱藏）
8. 3 個內建 3.5 吋硬碟擴充槽
9. 1 個內建 2.5 吋硬碟 / SSD 擴充槽

當您要移除或安裝系統內的組件之前，請先關閉系統電源並將電源供應器移開。

本工作站不包含軟碟機裝置，若您需要使用軟碟機安裝驅動程式等軟體，請於透過本工作站上提供的 USB 埠連接 USB 外接軟碟機使用。

*警告

不當移動內部組件可能會發生危險

請將手或身體其他部位與內部組件保持距離

1.7 LED 顯示燈號說明

工作站的前端面板上包含了許多 LED 狀態顯示燈號及按鈕，有關各個燈號所代表的意義，請參考以下的說明。

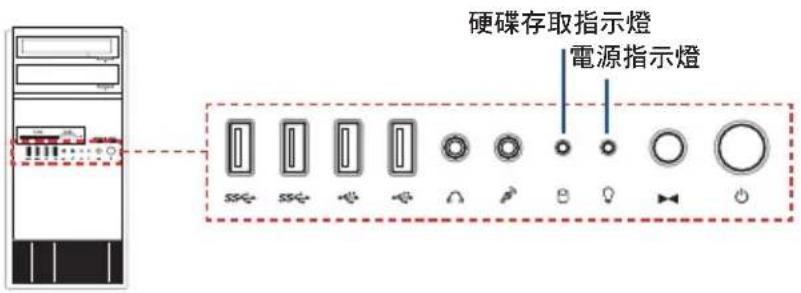

1.7.1 前面板指示燈

LED 燈號 圖示 顯示狀態 說明
電源指示燈 亮燈 系統電源開啟
硬碟存取指示燈	熄滅閃爍	無動作讀/寫資料至硬碟內

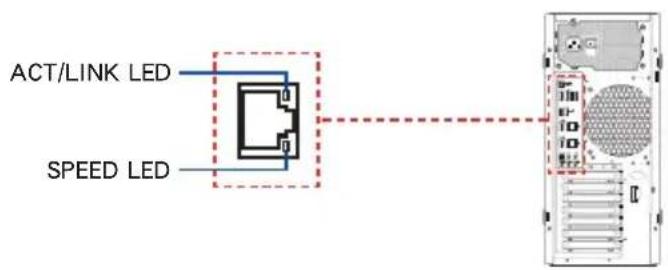

1.7.2 網路埠指示燈

ACT/LINK LED SPEED LED
燈號狀態 說明 燈號狀態 說明
熄滅 未連接 熄滅 10 Mbps
綠燈 已連接 橘燈 100 Mbps
閃爍 正在存取資料 綠燈 1 Gbps

硬體安裝

本章節要告訴您如何安裝及移除本伺服器各個部分的組件，以及在安裝過程中必需注意的事項。

2

2.1 安裝及移除機殼

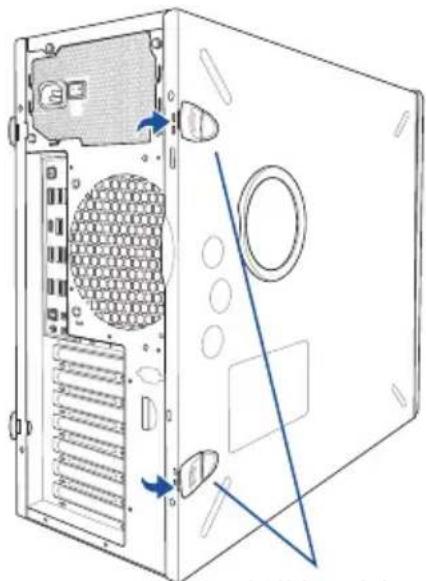

2.1.1 移除機殼側蓋板

• 在移除側邊蓋板之前，請先移除連接在機殼上的電源線。
• 請小心移除機殼側邊的蓋板，當您進行移除機殼內的零組件，如處理器風扇、後側機殼風扇或其他銳利的邊緣部份時，請小心移除以免傷到手指。
  本章節內的安裝說明圖示僅供參考，安裝的步驟原則不變，而實際的產品樣式會因您選購的機種有所差異。

請依照以下步驟，移除機殼側板：

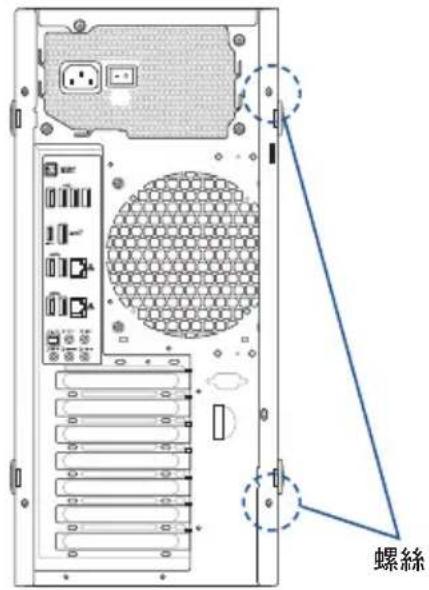

1. 欲移除機殼側蓋板，請將位於機殼後面板側邊上下的兩顆螺絲鬆開，以準備卸除側蓋板。

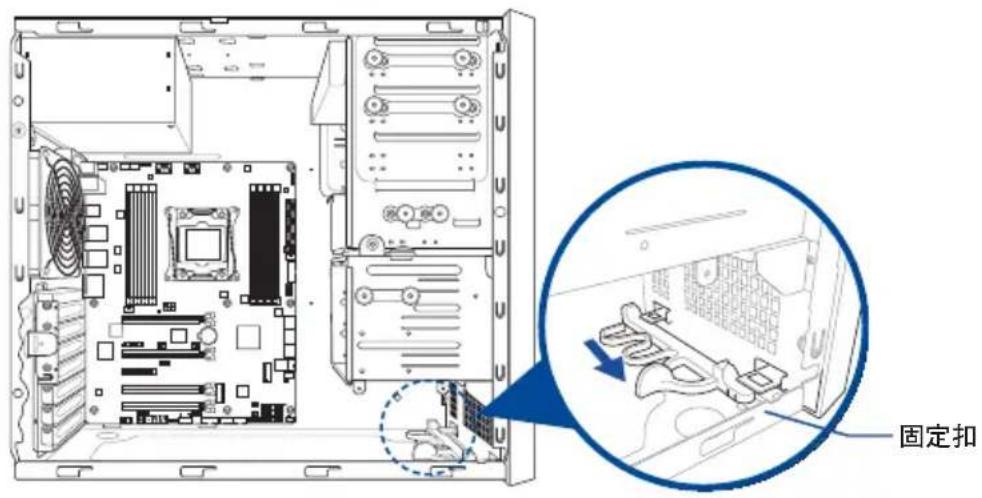

1. 然後打開側蓋板上的固定扣。

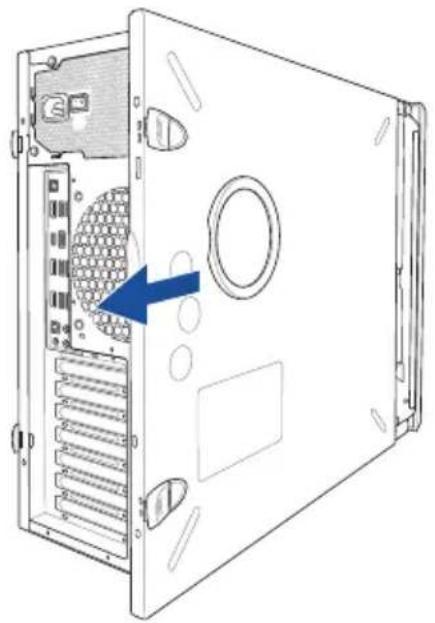

1. 接著將機殼側蓋板往後端推，直到脫離機殼。

本系統具備一個 LGA2066 處理器插槽，是專為 Intel® Xeon-W 系列處理器所設計。

• 在您購買本主機板後，請確認在處理器插座上附有一個隨插即用的保護蓋，並且插座接點沒有彎曲變形。若是保護蓋已經毀損或是沒有保護蓋，或者是插座接點已經彎曲，請立即與您的經銷商連絡。
• 在安裝完主機板後，請保留隨插即用的保護蓋。只有 LGA2066 插槽上附有隨插即用保護蓋的主機板符合 Return Merchandise Authorization（RMA）的要求，華碩電腦才能為您處理產品的維修與保固。
• 本保固不包括處理器插座因遺失、錯誤的安裝或不正確的移除隨插即用保護蓋所造成的毀損。

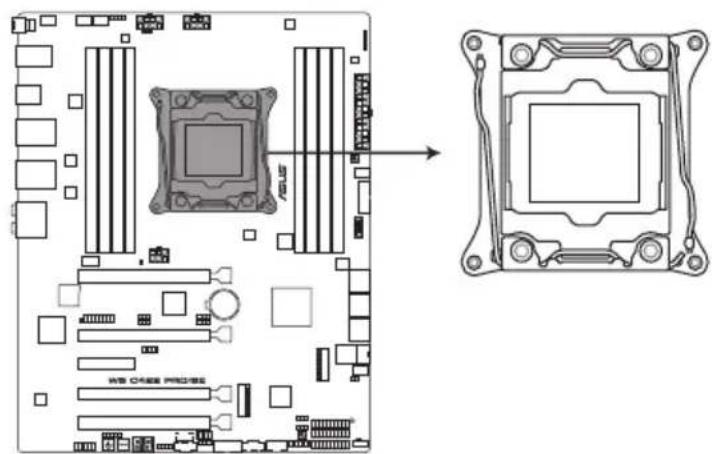

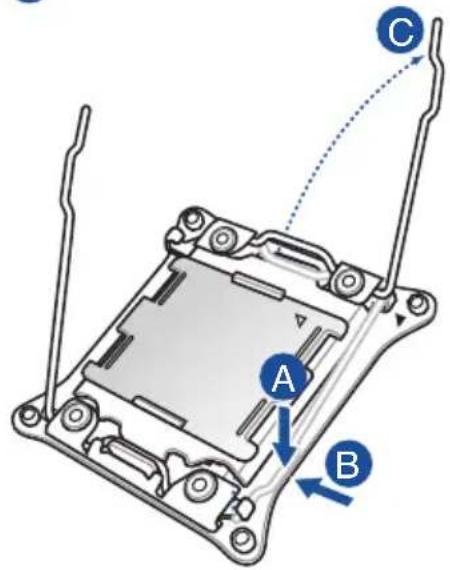

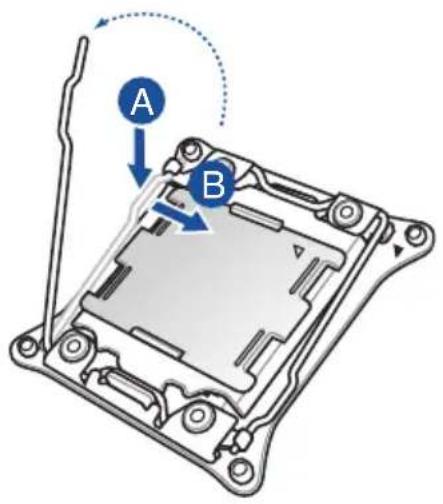

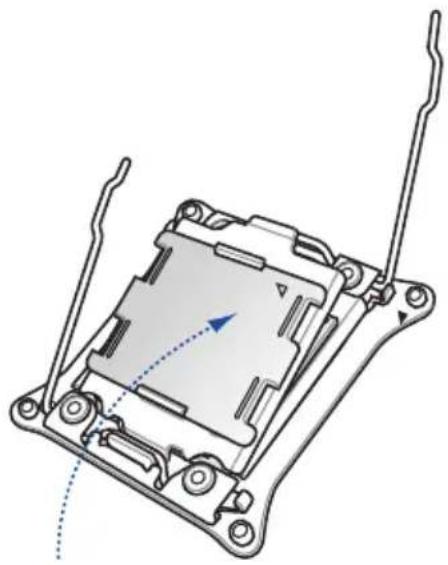

在安裝處理器之前，請先將主機板上的處理器插槽面向您，並且確認插槽的固定扳手位在您的右手邊。

1

2

4

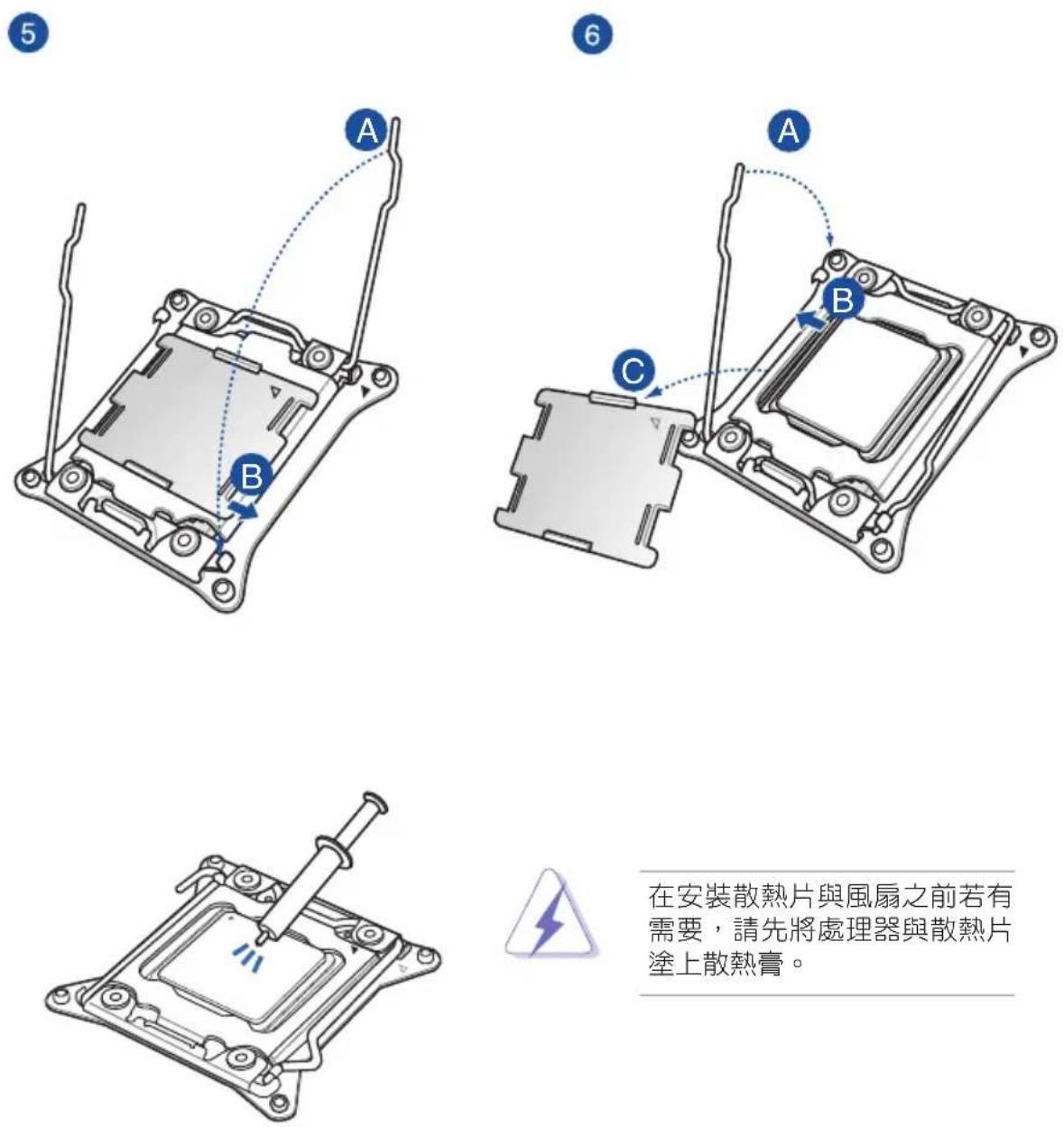

在安裝散熱片與風扇之前若有需要，請先將處理器與散熱片塗上散熱膏。

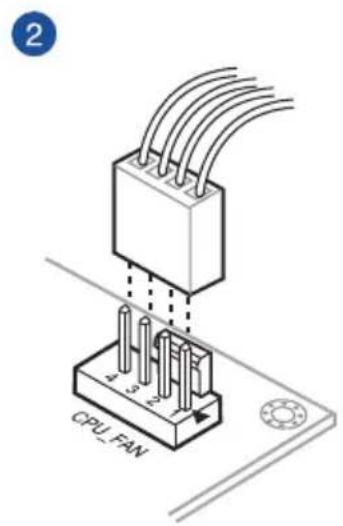

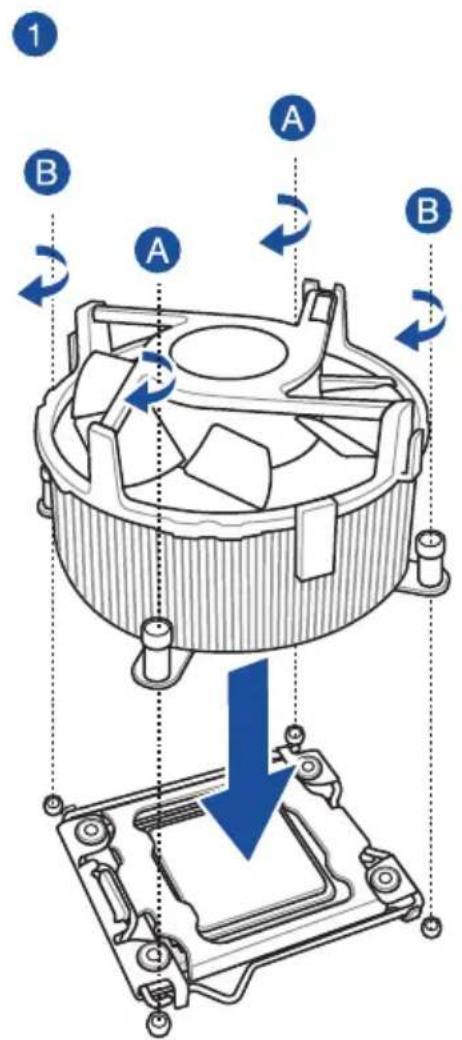

2.3 安装 CPU 散熱片和風扇

請依照下面步驟安裝處理器的散熱片和風扇：

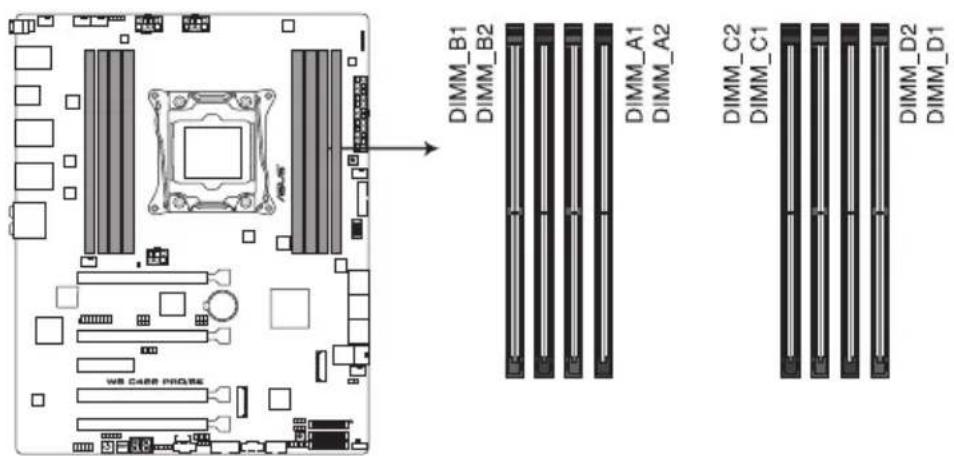

2.4 系統記憶體

本主機板配置有 8 個 DDR4 DIMM（Double Data Rate 4）記憶體模組插槽。

DDR4 記憶體模組擁有與 DDR3、DDR2 或 DDR 記憶體模組相同的外觀，但是 DDR4 記憶體插槽的缺口與 DDR3、DDR2 或 DDR 記憶體插槽不同，以防止插入錯誤的記憶體模組。

Intel ^® Xeon-W 系列處理器

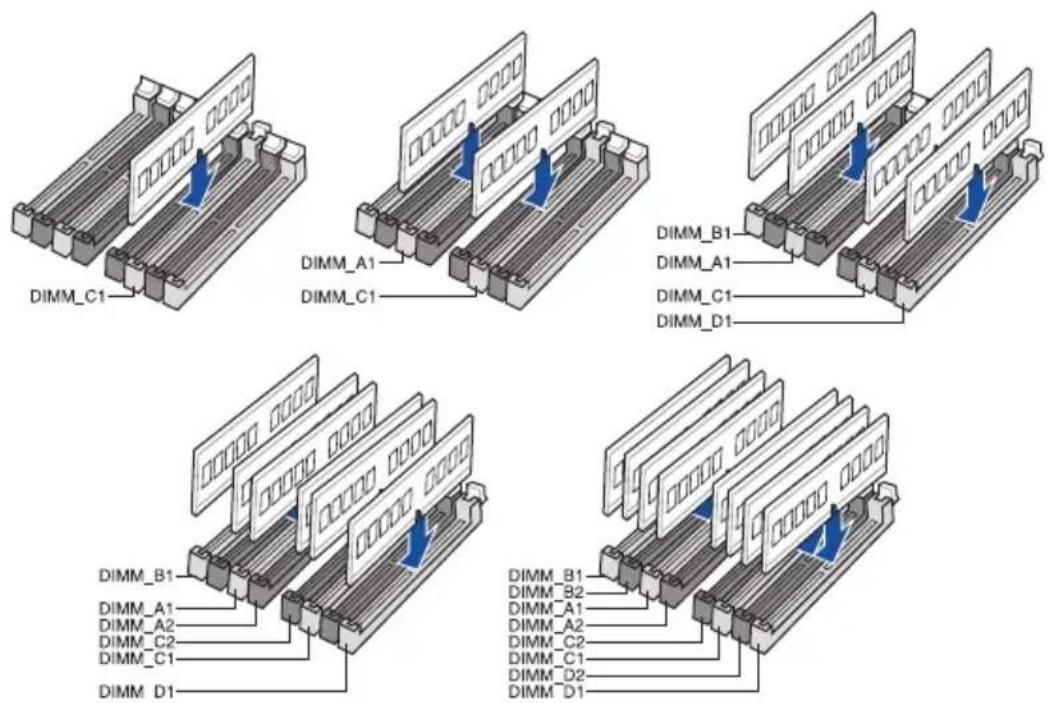

記憶體設定

您可以任意選擇使用 4GB、8GB、16GB、32GB 與 64GB RDIMM 或 32GB、64GB 與 128GB 之 LRDIMM 記憶體模組安裝至記憶體模組插槽。

• 預設的記憶體運作頻率是根據其 SPD（Serial Presence Detect）。在預設狀態下，某些記憶體在超頻時的運作頻率可能會較供應商所標示的數值為低。
• 在全負載（8 DIMM）或超頻設定下，記憶體模組可能需要更佳的冷卻系統以維持運作的穩定。
• 請安裝相同 CAS Latency 的記憶體模組。為求最佳相容性，建議您安裝同廠牌、相同資料碼（D/C）版本的記憶體模組。請先與供應商確認並購買正確的記憶體模組。
  • 請造訪華碩網站（tw.asus.com）查詢最新記憶體供應商列表（QVL）。

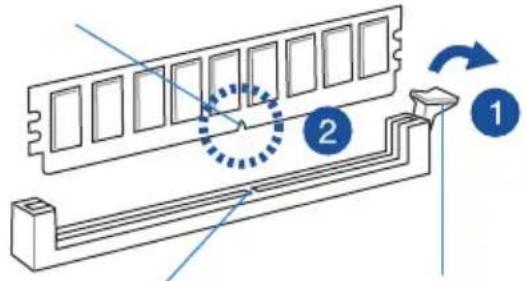

2.4.1 安裝記憶體模組

請依照下面步驟安裝記憶體模組：

1. 先將記憶體模組插槽固定卡榫扳開。
2. 將記憶體模組的金手指對齊記憶體模組插槽的溝槽，並且在方向上要注意金手指的缺口要對準插槽的凸起點。

記憶體模組缺口

插槽凸起點
往外扳開記憶體模組插槽的卡榫

記憶體插槽上的凹槽為設計僅一個方向供記憶體模組插入，請在裝入前，確定記憶體模組與記憶體插槽上的安裝方向是契合的。

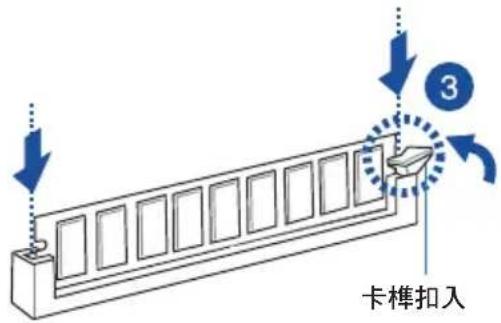

1. 將記憶體模組插入插槽中，若無錯誤，插槽的卡榫會因記憶體模組置入而自動扣到記憶體模組的凹孔中。

請將記憶體模組缺口對準插槽的凸起點並垂直插入，以免造成記憶體模組缺口損壞。

• 安裝二支或更多記憶體模組時，請參考主機板產品內附使用手冊上的相關說明。
  • 請參閱華碩官網上關於合格記憶體廠商供應列表（QVL）的說明。

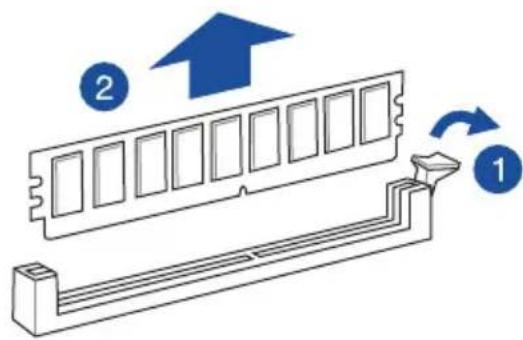

取出記憶體模組

請依照以下步驟取出記憶體模組：

1. 壓下記憶體模組插槽的固定卡榫以鬆開記憶體模組。
2. 再將記憶體模組由插槽中取出。

在壓下固定卡榫取出記憶體模組的同時，您可用手指頭輕輕地扶住記憶體模組，以免跳出而損及記憶體模組。

在您開始安裝 5.25 吋裝置前，您必須先移除前面板（包含了前面板及保護蓋）。

當您安裝或移除任何擴充卡前，請確認先將電腦的電源拔除。如此可免除任何因電器殘留於電腦中，而發生相關硬體損毀的意外狀況。

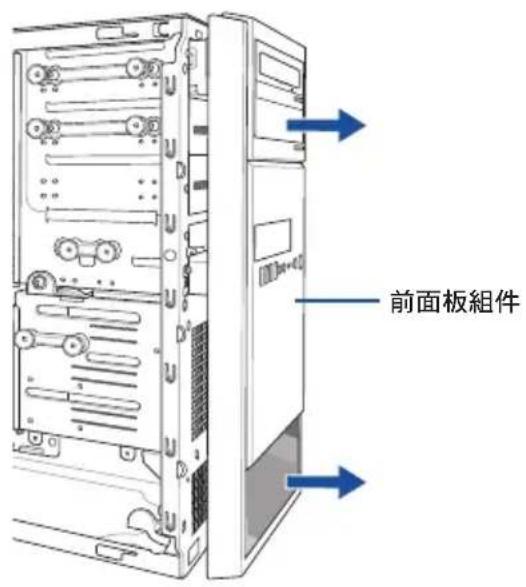

2.5.1 移除前面板組件

請依照以下說明，來移除前面板組件：

1. 找到機殼前面板上的固定扣，以鬆開前面板組件。

1. 然後將機殼前面板朝箭頭方向拉，以鬆開前面板組件。

2.6 5.25 吋裝置

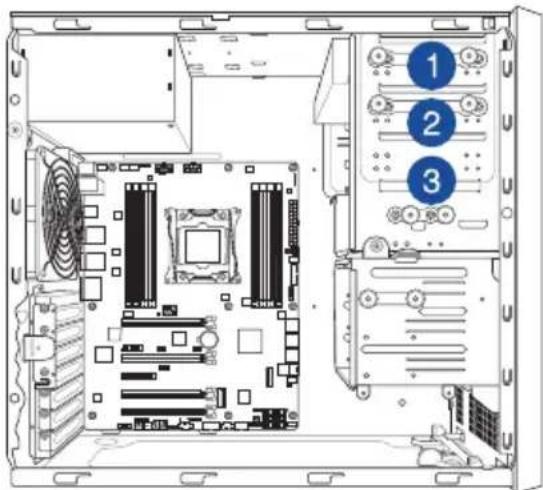

本系統具備三個 5.25 吋裝置插槽，位於前面板上方。

若您的系統上已有光碟機，則會裝在如上圖標示 1 的位置。而 2 及 3 則為預留的插槽，可以裝入 5.25 吋裝置或 5.25 吋轉 3.5 之轉接盒，以供安裝 3.5 吋的裝置使用。

安装 5.25 吋装置

請依照以下方式安裝 5.25 吋裝置：

1. 請依照前面移除前面板組件的說明，將前面板移除。

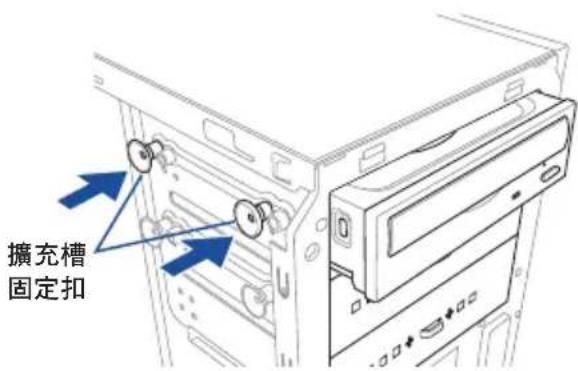

2. 再依箭頭方向所示，將擴充槽固定扣朝左拉開。

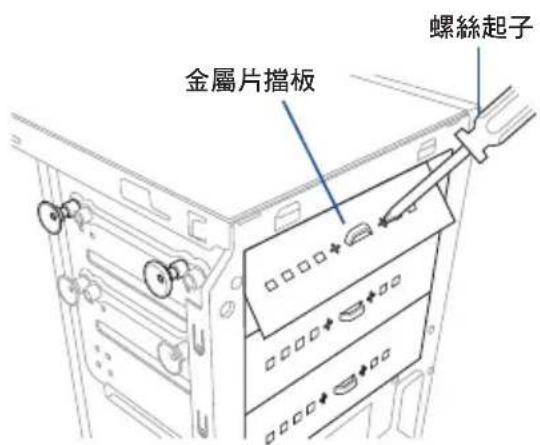

1. 卸除欲裝入 5.25 吋插槽前的金屬片擋板。如右圖所示，使用螺絲起子，插入金屬片擋板中，上下搖晃螺絲起子讓金屬片鬆脫，並取下此金屬片。

請小心取下金屬片，可使用如螺絲起子這樣的工具來輔助卸除，以避免傷到手。

1. 然後置入 5.25 吋裝置。

1. 將固定扣往右推，直到聽到一聲固定的聲響，確定將裝置固定在定位上。

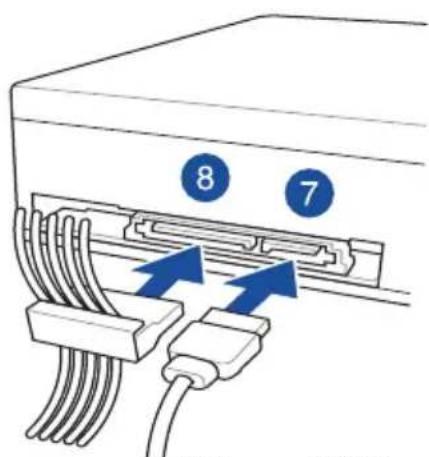

1. 接著連接 SATA 排線至裝置後方的 SATA 插槽。

2. 再將 SATA 電源線，連接至裝置上面的電源插座。

3. 然後依照前面的步驟，將機殼前面板裝回至定位。

SATA 排線SATA 電源線

2.7 安裝硬碟機

本系統支援三（3）個 Serial ATA 硬碟機，可裝入機殼內的硬碟擴充槽，並在此擴充槽下方提供 1 個 2.5 吋硬碟/SSD 硬碟擴充槽，讓您擴充使用。

安裝 3.5 吋硬碟機

請依照以下步驟，安裝硬 3.5 吋 Serial ATA 硬碟機：

1. 請依照前面移除前面板組件的說明，將前面板移除。
2. 取出欲安裝的 3.5 吋硬碟機，以及所附的螺絲。

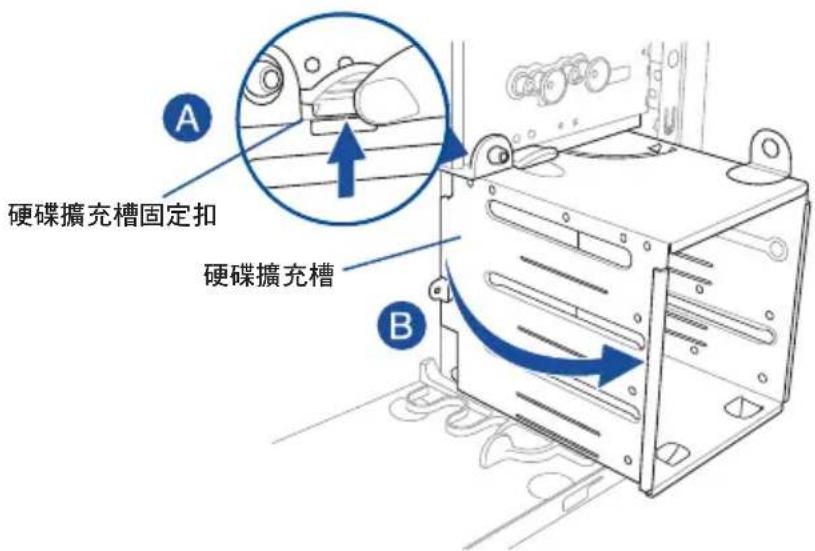

3. 找到硬碟擴充槽固定扣，並下壓（A），然後朝（B）箭頭方向旋轉直到卡到定位上。

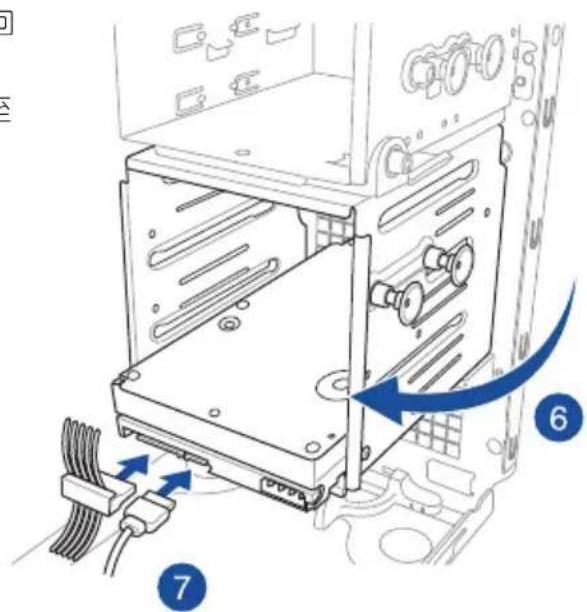

1. 將硬碟置入擴充槽，直到硬碟機上面的螺絲孔位對準擴充槽上的螺絲安裝孔位。

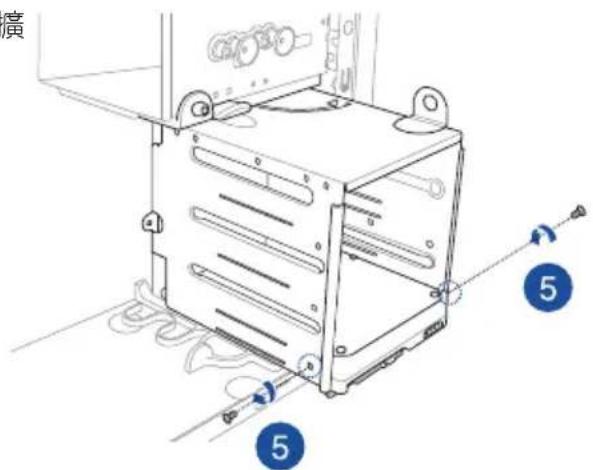

1. 使用螺絲將 3.5 吋硬碟機鎖上硬碟擴充槽。

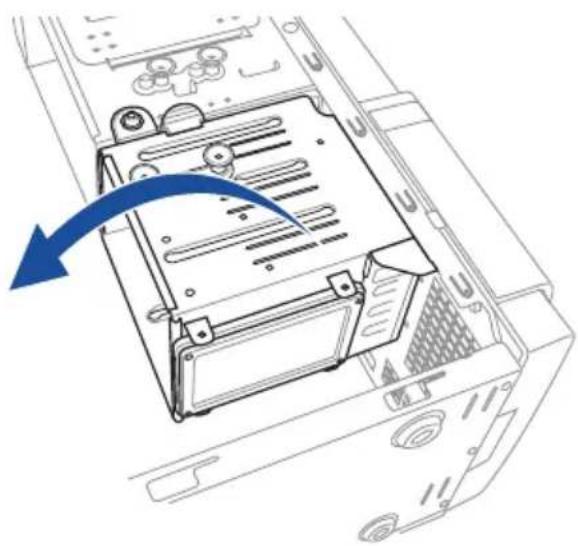

1. 然後將擴充槽朝箭頭方向旋轉，裝回至定位。

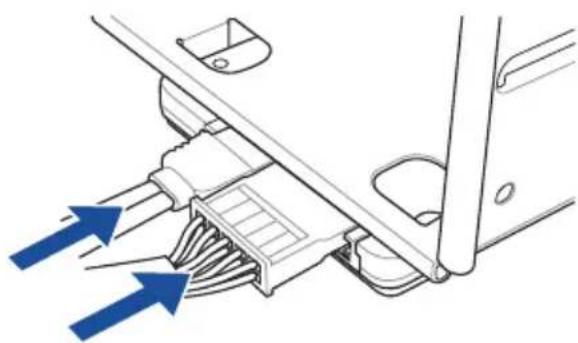

2. 連接 SATA 排線與 SATA 電源線至 3.5 吋硬碟機後方。

請依照以下步驟，安裝 2.5 吋硬碟機 / SSD：

1. 請依照前面移除前面板組件的說明，將前面板移除。
2. 取出欲安裝的 2.5 吋硬碟機 / SSD，以及所附的螺絲。
3. 如圖所示，請將系統機殼平躺在桌面上。
4. 找到硬碟擴充槽固定扣，並下壓（A），然後朝（B）箭頭方向旋轉直到卡到定位上。
5. 將 2.5 吋硬碟 / SSD 置入位於擴充槽下方的安裝處，如下圖所示，並對準此擴充槽上的螺絲安裝孔位。

1. 使用螺絲起子，並搭配所附的螺絲，將 2.5 吋硬碟 / SSD 鎖至定位。

1. 再將擴充槽如圖的箭頭方向所示，旋轉回原位。

1. 連接 SATA 排線與 SATA 電源線至 2.5 吋硬碟機 / SSD後方，完成安裝。

本系統設計了便利的擴充卡快速卡扣，讓您可以更輕鬆且快速地來安裝/移除擴充卡。

當您安裝或移除任何擴充卡前，請確認先將電腦的電源線拔除。如此，方可免除任何因電器殘留於電腦中，而發生相關硬體損毀的意外狀況。

插槽編號	插槽說明
1 PCIe 3.0 ×16_1	插槽
2 PCIe 3.0 ×16_2	插槽
3 PCIe 3.0 ×4_1	插槽
4 PCIe 3.0 ×16_3	插槽
5 PCIe 3.0 ×16_4	插槽(最大×8模式)

48-Lane CPUs

	PCI Express 3.0 執行模式
VGA / PCIe 設定	單一 VGA / PCIe 卡	兩張 VGA / PCIe 卡	三張 VGA / PCIe 卡
PCIe 3.0 x16_1	x16(推薦單 VGA 採用)	x16 x16
PCIe 3.0 x16_2	N/A x16 x16
PCIe 3.0 x16_3	N/A N/A x16
PCIe 3.0 x16_4	N/A N/A N/A

• 當在執行 CrossFireX™ 或 SLI™ 模式時，建議提供系統充足的電力供應。
• PCIe 3.0 x16_4 插槽不建議在 VGA 卡或 PCIe 卡以 x8 模式以上執行時使用。

2.8.1 安装擴充卡

請依照以下步驟，安裝擴充卡：

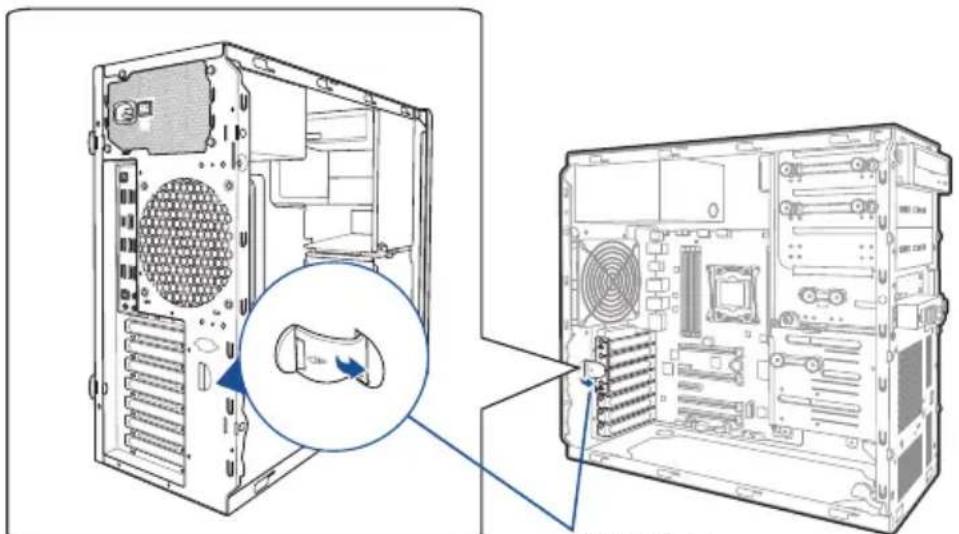

1. 打開機殼側面板，並將主機平躺於一個穩定的桌面上。
2. 按下 PCI-E 擋板固定扣（A），然後握住邊緣並朝（B）箭頭方向鬆開。

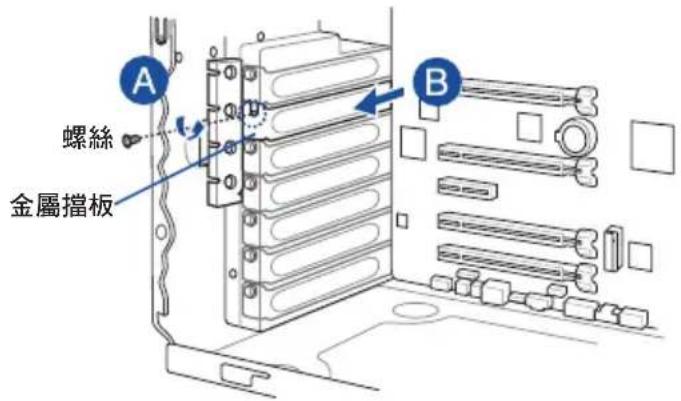

1. 移除（A）處的金屬擋板固定片上的螺絲，然後卸除想要安裝擴充卡處的該片金屬擋板（B）。

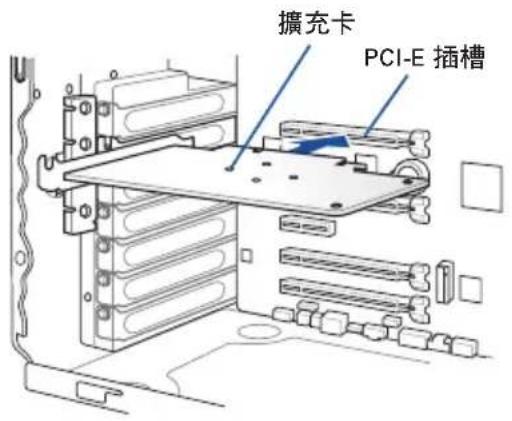

1. 將擴充卡上面的金手指對準 PCI-E 插槽插入。

1. 將 PCI-E 擋板固定扣朝內壓下聽到“喀”的聲響，以確實固定擴充卡。

1. （可選擇）或是更換成裝上金屬擋板固定片，並鎖上螺絲固定。

當系統風扇發生異常時，您可能會需要進行卸除並更換。如有需要，請參考以下說明來了解如何移除系統風扇。

請依照以下步驟，移除系統風扇：

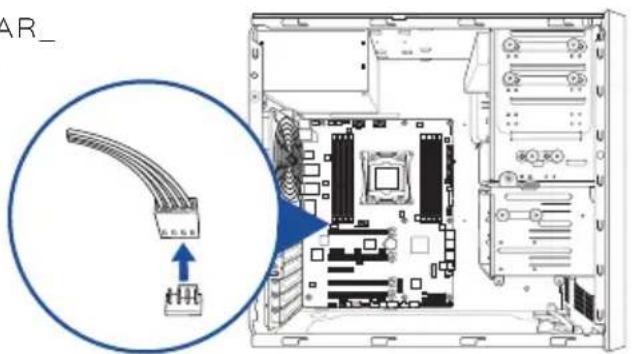

1. 首先，將安裝在主機板上 REAR_FAN1 插座上的風扇電源線拔除。

1. 接著，使用十字螺絲起子，將機殼後方鎖住此風扇的四顆螺絲卸除。

在拆除螺絲時，請用另一隻手握住機殼風扇。

1. 然後將風扇從機殼中小心地取出，就可以進行更換。

若要裝回風扇，請參考這裡的步驟進行。

USB BIOS FlashBack™ 提供最簡單更新 BIOS 的方法。使用者可以輕鬆嘗試使用新的 BIOS 版本來進行超頻，不需要進入 BIOS 或作業系統，只要插入 USB 儲存裝置然後按下 BIOS FlashBack™ 按鈕三秒鐘，BIOS 程式就會自動在待機狀態下更新，從此以後超頻無須再煩惱，並擁有無與倫比的便利性。

1. 從華碩網站 https://www.asus.com/support/ 下載最新的 BIOS 檔案。

建議您使用 USB 2.0 儲存裝置來儲存最新的 BIOS，可以獲得更好的相容性與穩定性。

1. 將取得的 BIOS 檔案更名為 WSCSE.CAP。
2. 將 WSCSE.CAP 檔案複製到 USB 可攜式儲存裝置的根目錄底下。
3. 將系統關機並將 USB 儲存裝置插入 USB BIOS FlashBack™ 連接埠。
4. 按下主機板上的 BIOS FlashBack™ 按鈕約三秒鐘直到 FlashBack™ 指示燈閃爍三次，表示 BIOS FlashBack™ 功能已經啟動。

1. 當指示燈停止閃爍時，即表示更新已經完成。

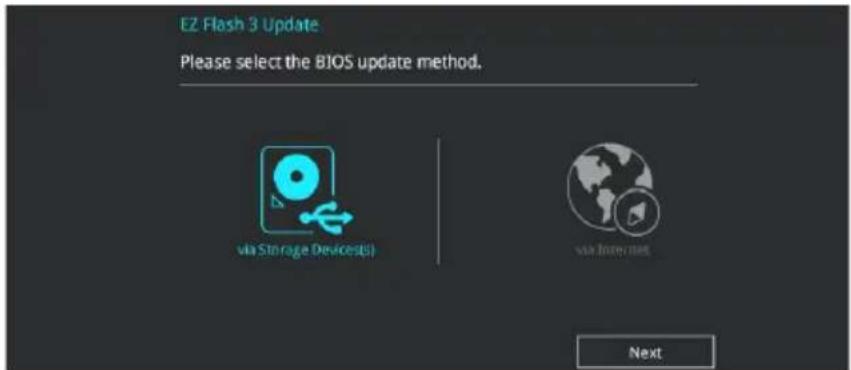

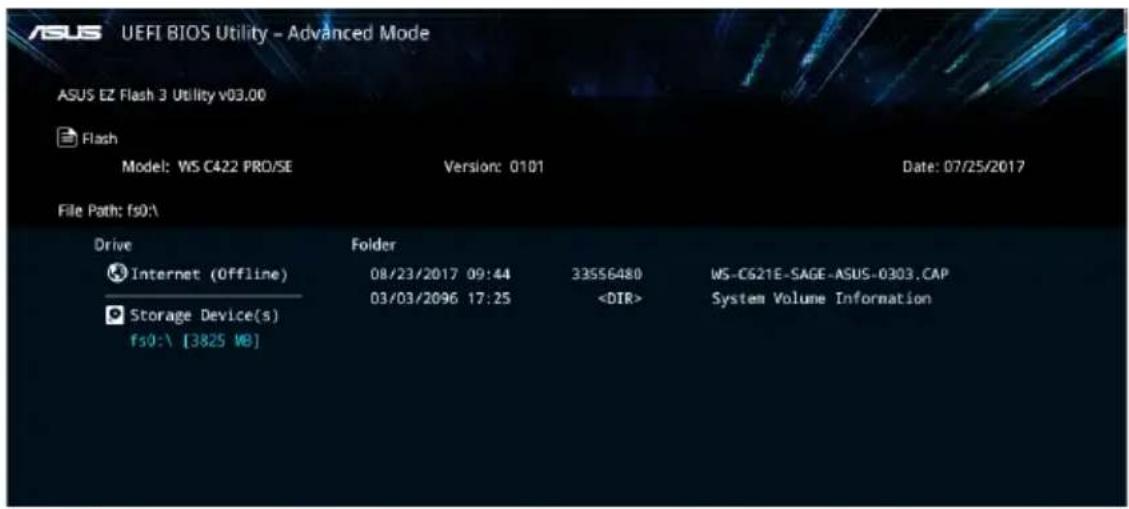

若要在 BIOS 設定中使用更多的 BIOS 更新程式，請參考 4.10 更新 BIOS 一節的說明。

• 在更新 BIOS 過程中，請勿將外接式儲存裝置、電源拔除，也請勿按下 CLR_CMOS 按鈕，否則更新過程將會被中斷。若是發生更新中斷的狀況，請依照上述步驟重新進行更新直至更新完成為止。
• 若燈號閃爍超過五秒鐘，並轉變為持續亮著，表示 BIOS FlashBack™ 動作沒有正確被執行，可能造成的原因有二，分別為：1. 外接式儲存裝置安裝不正確；2. 不正確的檔案名稱或不相容的檔案格式。若是如此，請重新啟動系統來關閉燈號。
• 更新 BIOS 可能會有風險，若是在更新過程中發生 BIOS 程式毀損導致系統無法重新開機時，請與當地的客服中心連絡尋求協助。

2.11 主機板後側與音效連接埠

2.11.1 後側面板連接埠

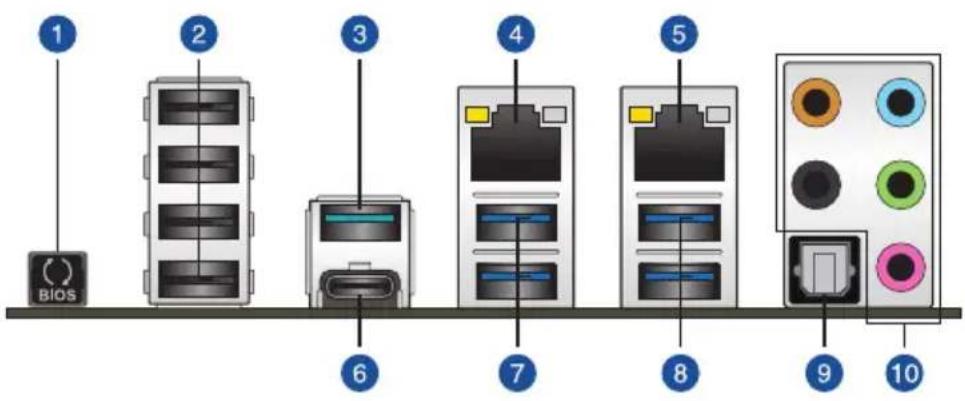

後側面板連接埠

1. USB BIOS FlashBackTM 按鈕 6. USB 3.1 Gen 2 Type-CTM 連接埠 EC1
2. USB 2.0 連接埠 9-12(下方連接埠支援 USB BIOS 按鈕)	7. USB 3.1 Gen 1 連接埠 56
3. USB 3.1 Gen 2 Type-A 連接埠 E2 8. USB 3.1 Gen 1 連接埠 34
4. Intel® LAN 網路埠(LAN2)* 9. 光纖 S/PDIF 輸出埠
5. Intel® 網路埠(LAN1)* 10. 音效輸入/輸出埠**

* 與 **：請參考下頁表格中網路連接埠指示燈與音效連接埠的定義。

• USB 3.1 Gen 1 與 USB 3.1 Gen 2 裝置僅可以當成資料儲存使用。
  • 強烈建議您連接 USB 3.1 Gen 1 裝置至 USB 3.1 Gen 1 與 USB 3.1 Gen 2 連接埠，讓 USB 3.1 裝置可以獲得較佳的傳輸效能。

* 網路指示燈之燈號說明

Activity 連線指示燈 Speed 指示燈
狀態 說明 狀態 說明
關閉 沒有連線 關閉 連線速度 10 Mbps
橘色燈號	已連線	橘色燈號	連線速度 100 Mbps
橘色燈號(閃爍)	資料傳輸中	綠色燈號	連線速度 1 Gbps
橘色燈號(閃爍然後持續亮著)	準備從 S5 模式中喚醒系統

您可以在 BIOS 程式中關閉網路控制器。由於硬體的設計，當設定為關閉時，LAN1 網路連接埠的 ACT/LINK 指示燈與 SPEED 指示燈可能會繼續閃爍。

** 2、4、6 或 8 聲道音效設定

接頭 耳機/2 聲道 4 聲道 6 聲道 8 聲道
淺藍色 聲音輸入端 聲音輸入端 側置喇叭輸出
草綠色 聲音輸出端 前置喇叭輸出 前置喇叭輸出
粉紅掃 麥克風輸入 麥克風輸入 麥克風輸入 麥克風輸入
橘色 - -			中央聲道/重低音喇叭輸出	中央聲道/重低音喇叭輸出
黑色 - 後置喇叭輸出 後置喇叭輸出 後置喇叭輸出

2.11.2 音效輸出/輸入連接圖示說明

音效輸出/輸入連接埠

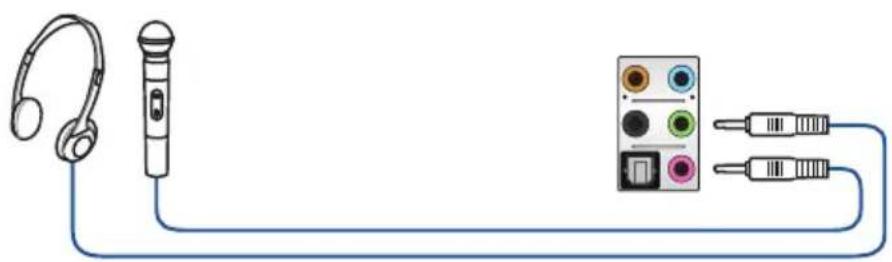

連接耳機與麥克風

在本章中要告訴您在安裝系統元件時所必須完成的主機板安裝程序。詳細內容有：頻率開關設定、跳線選擇區設定以及主機板的各種裝置接頭。

3

3.1 主機板構造圖

關於面板連接插座與內部連接插座的相關資訊，請參考 3.5 內部連接埠與 2.11.1 後側面板連接埠一節中的說明。

主機板的各項元件

連接插槽/開關與跳線選擇區/插槽 頁數
1. CPU, AIO pump, front, rear, pump, and extension fan connectors (4-pin CPU_FAN1-2; 4-pin AIO_PUMP; 4-pin FRNT_FAN1; 4-pin REAR_FAN1; 4-pin PUMP; 5-pin EXT_FAN)	3-18
2. DDR4 DIMM slots 2-8

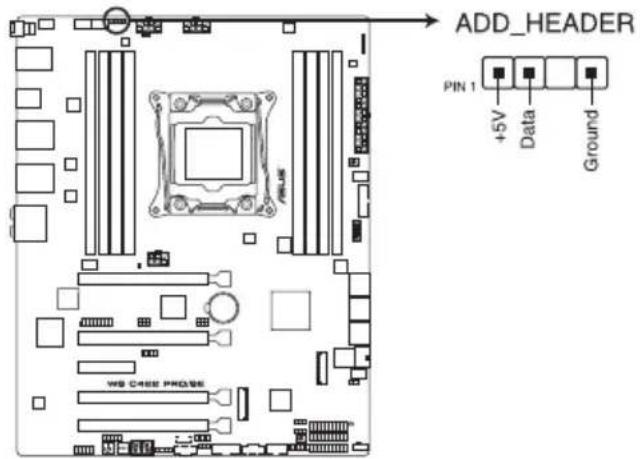

3. Aura Addressable RGB header (4-pin ADD_HEADER) 3-29
4. ATX power connectors (24-pin EATXPWR; 8-pin EATX12V1; 8-pin EATX12V2; 6-pin EATX12V3)	3-22
5. LGA2066 CPU socket 2-4
6. USB 3.1 Gen 1 connector (20-1 pin U31G1_12) 3-15
7. MemOK! button 3-5
8. USB 3.1 Gen 2 front panel connector (U31G2_E3) 3-14
9. DDR4 thermal event setting (3-pin DIMMTRIP1) 3-7
10. IPMI SW setting (3-pin IPMI_SW1) 3-9
11. Intel ® Serial ATA 6 Gb/s connectors (7-pin SATA6G_12; SATA 6G_34;SATA 6G_56)	3-13
12. M.2 sockets (M.2_1 (Socket 3); M.2_2 (Socket 3)) 3-26
13. U.2 connector (U.2) 3-25

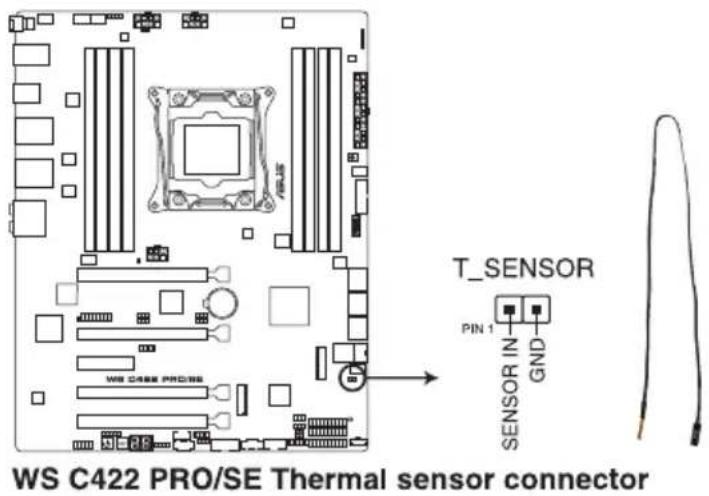

14. Thermal sensor connector (2-pin T_SENSOR) 3-27
15. CPU Over Voltage jumper (3-pin CPU_OV) 3-7
16. System panel connector (20-1 pin PANEL1) 3-19
17. Auxiliary panel connector (20-2 pin AUX_PANEL1)	3-21
18. VROC_KEY connector (4-pin VROC_HW_KEY)	3-17
19. System panel connector (20-3 pin PANEL2)	3-20
20. TPM connector (14-1 pin TPM)	3-16
21. Clear CMOS button (CLR_CMOS)	3-6
22. USB 2.0 connector (10-1 pin USB78)	3-16

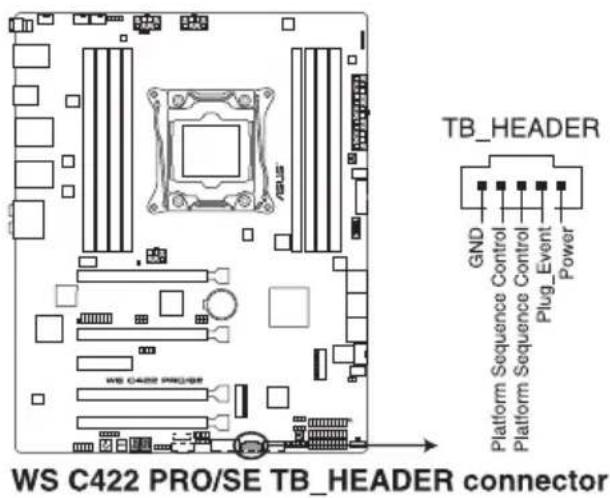

23. Thunderbolt header (5-pin TB_HEADER)	3-25
24. Serial port connector (10-1 pin COM1)	3-23

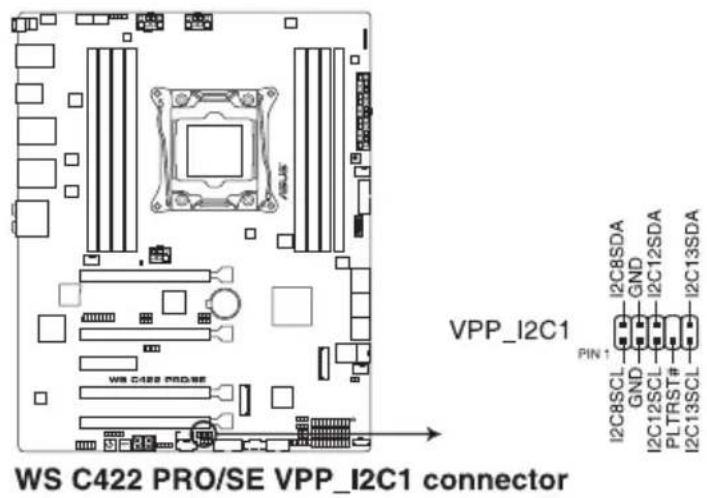

25. VPP_I2C1 connector (10-1 pin VPP_I2C1)	3-24
26. PMBus 1.2 PSU select jumper (3-pin SMART_PSU1)	3-8
27. Power Supply SMBus connector (5-pin PSUSMB1) 3-23

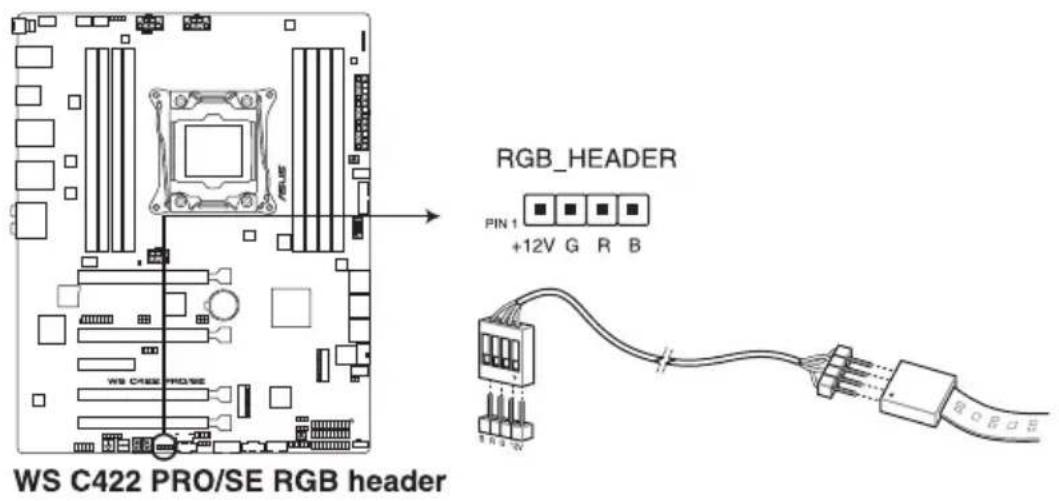

28. Aura RGB header (4-pin RGB_HEADER)	3-28
29. Q-Code LED	3-12
30. Reset button	3-4
31. Power-on button	3-4
32. Front panel audio connector (10-1 pin AAFP)	3-14

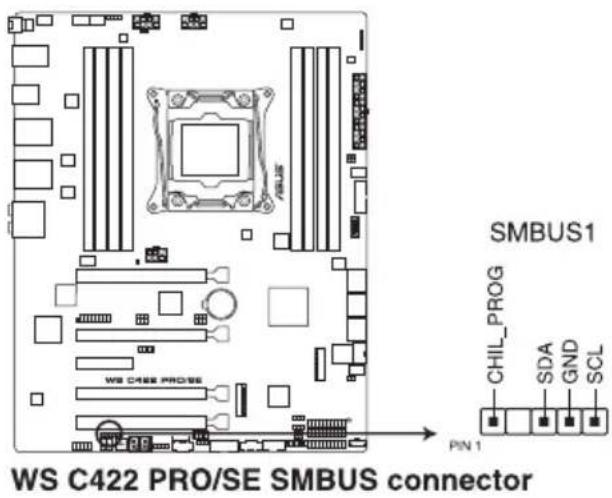

33. System Management Bus (SMBUS) connector (5-1 pin SMBUS1)	3-24
34. VGA connector (16-1 pin VGA_HDR1)	3-17
35. Baseboard Management Controller setting (3-pin BMC_EN1)	3-9
36. VGA controller setting (3-pin VGA_SW1)	3-8
37. MicroSD card slot (Micro SD)	3-27

3.2 主機板上的內建開關

當您想要針對未安裝在機殼的裸板或是開放機殼的系統作效能調校時，主機板上內建的開關按鈕與重置按鈕可以方便您迅速地開關機或是重置系統。這個專為超頻者及專業玩家的設計，可以方便且不間斷地進行調教，並讓效能有效的提升。

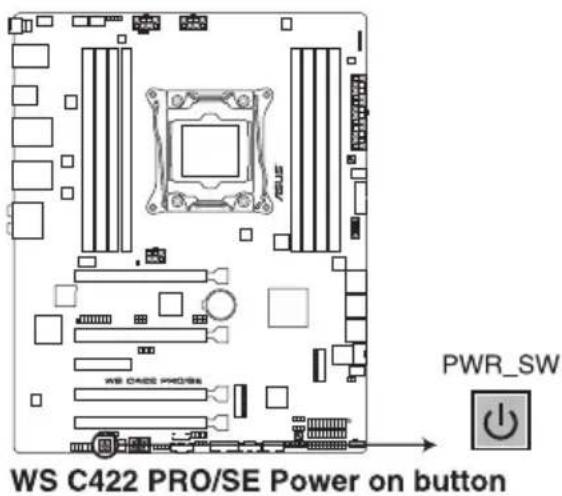

1. 啟動按鈕（PWR\_SW）

本主機板擁有啟動按鈕，讓您可以喚醒系統或開機，並以亮燈顯示系統已接上電源為開機狀態，並提醒您在主機板移除或插入任何元件之前要先關機。下圖顯示開關在主機板上的位置。

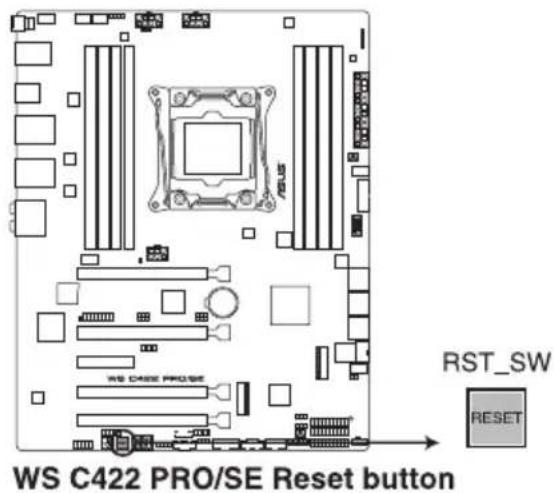

2. 重置（RESET）按钮（RST\_SW）

按下重置按鈕以重新啟動系統。

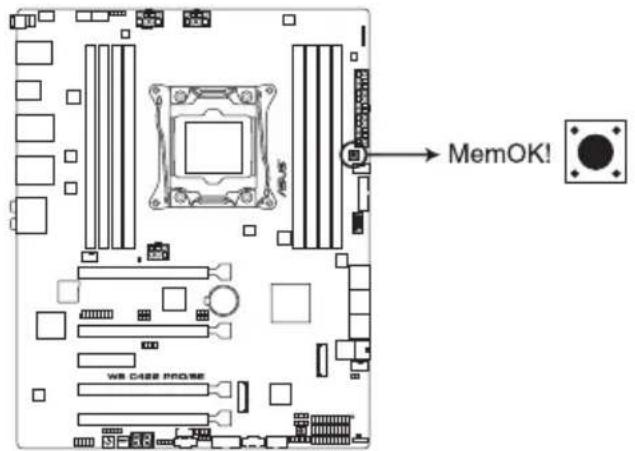

3. MemOK! 按鈕

在主機板上安裝不相容的記憶體模組可能會導致開機失敗，而且在系統記憶體開關旁的 DRAM_LED 指示燈也會一直亮著。按一下 MemOK! 開關，DRAM_LED 指示燈會開始閃爍自動進行記憶體調整直到成功開機。

WS C422 PRO/SE MemOK! button

• 請參考 3.4 內建指示燈來找到 DRAM_LED 更精確的位置。
- 當 DRAM_LED 指示燈在記憶體沒有正確安裝時也會亮起時，在使用 MemOK! 功能前，請先關閉系統並重新安裝記憶體。
- MemOK! 開關在 Windows® 作業系統下無法使用。
- 在調整過程中，系統會載入與測試故障安全防護記憶體設定。系統進行一項故障安全防護設定測試約需要 30 秒的時間，若是測試失敗，系統會重新開機並測試下一個項目。DRAM_LED 指示燈閃爍的速度增加表示正在執行不同的測試階段。
- 由於記憶體調整需求，系統將於每一組設定值測試時重新開機。在經過整個調整過程後，若安裝的記憶體仍然無法開機，DRAM_LED 指示燈會持續亮著，請參考並替換使用手冊或華碩網站（tw.asus.com）上由合格供應商（QVL）所提供的記憶體。
- 在調整過程中，若是您將電腦關機並更換記憶體，在啟動電腦後，系統會繼續進行記憶體調整。若要停止記憶體調整，將電腦關機然後將電源線拔除大約 5～10 秒即可。
- 若系統因 BIOS 超頻而無法開機，按一下 MemOK! 開關來啟動電腦並載入預設的 BIOS 設定。在開機自我測試過程中會出現一個訊息提醒您 BIOS 已經恢復至預設值。
- 在使用 MemOK! 功能後，建議您到華碩網站（tw.asus.com）下載最新版本的 BIOS 程式。

4. CMOS 配置資料清除按鈕（CLR\_CMOS）

只有在系統因超頻而當機時按下本按鈕來清除 BIOS 設定資訊。

WS C422 PRO/SE Clear CMOS button

3.3 跳線選擇區

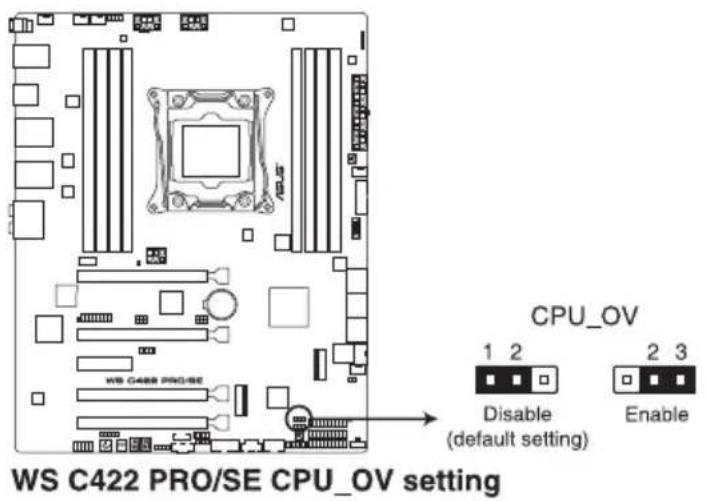

1. 處理器超頻電壓跳線設定（3-pin CPU\_OV）

這個跳線帽為提供設定較高的 CPU 電壓以靈活進行系統超頻，並依照所安裝的 CPU 類型而定。如為了獲得更多的 CPU 電壓設定，請將跳線帽安裝在 [2-3] 短路；若要回到預設值狀態，請將跳線帽安裝在 [1-2] 短路。

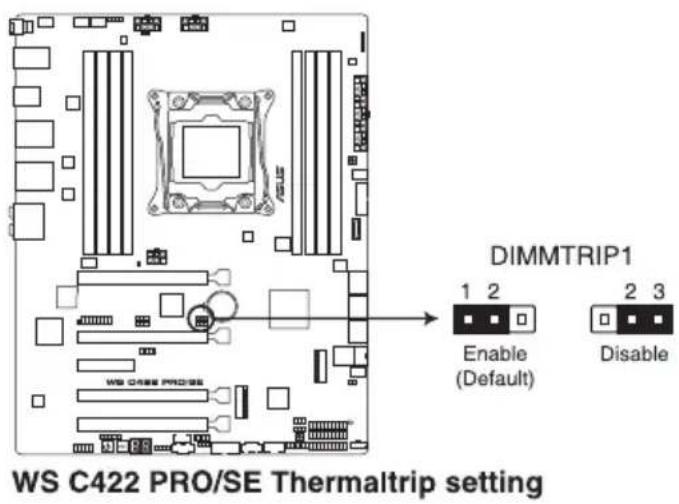

本跳線帽提供您啟用（預設）或關閉 DDR4 溫度感應事件針腳。

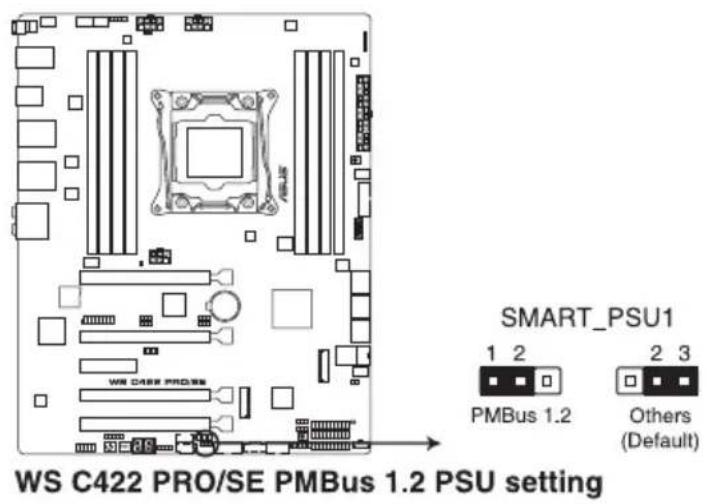

3. PMBus 1.2 PSU 選擇跳線設定（3-pin SMART\_PSU1）

這個跳線帽允許您選擇 PSU PMBus 版本，設為 [1-2] 短路則供 PMBus 使用；設為 [2-3] 則供其他使用。

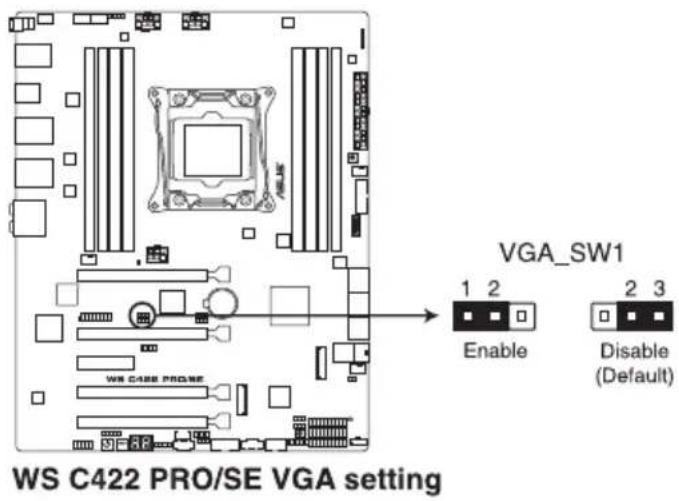

4. 顯示晶片控制器設定（3-pin VGA\_SW1）

此跳線可讓您開啟或關閉內建的顯示晶片控制器。

5. IPMI SW 設定（3-pin IPMI\_SW1）

本跳線帽提供您選擇 GPU 感應器的通訊協定。

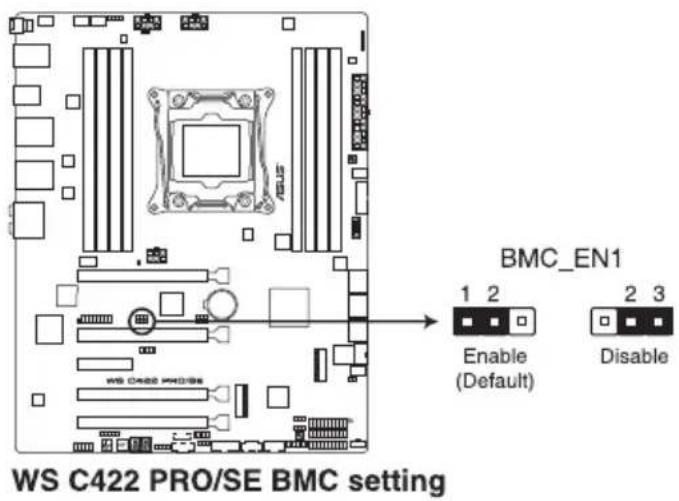

1. BMC (Baseboard Management Controller) 設定 (3-pin BMC_EN1) 本跳線帽提供您啟用（預設）或關閉主機板內建的 BMC 控制器。

3.4 内建 LED 指示燈

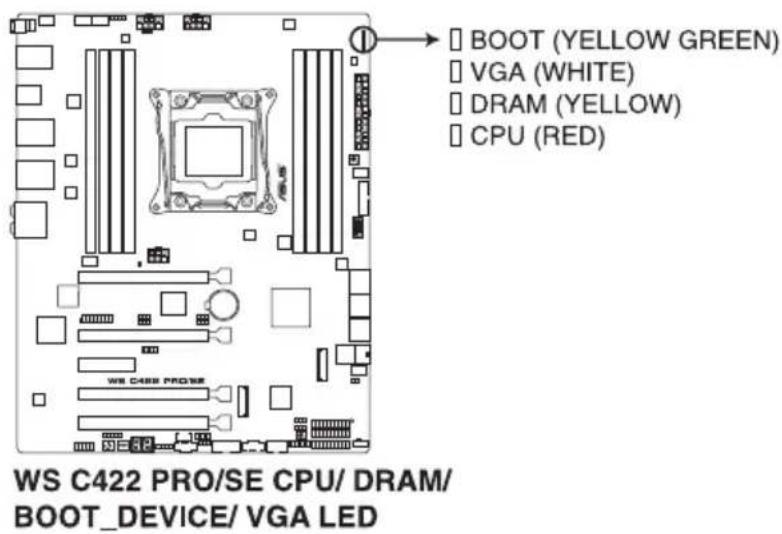

此指示燈用來在主機板開機自我測試（POST）過程中依序檢查重要元件，包括處理器、記憶體、VGA 顯示卡與硬碟，若是出現錯誤，在出現問題裝置旁的指示燈會持續亮著，直到問題解決才會熄滅。

Q LED 指示燈以錯誤代碼提示可能的情況，以便進行疑難排解。發生錯誤原因會依實際情況而異。

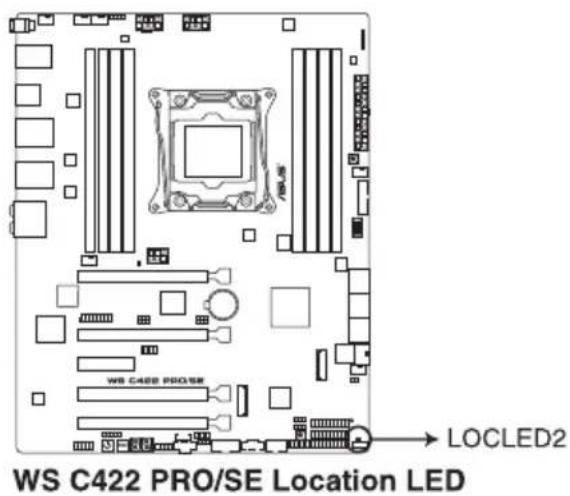

當按下前面板上的 Location 按鈕時，這個指示燈會亮燈。這個內建的 LED 指示燈功能就如同前面板 Location 指示燈一樣，提供您方便地找到在機殼裡指定的伺服器模組的位置。

當這個內建的指示燈亮紅燈時，為溫度警告或發生一個 BMC 事件記錄。

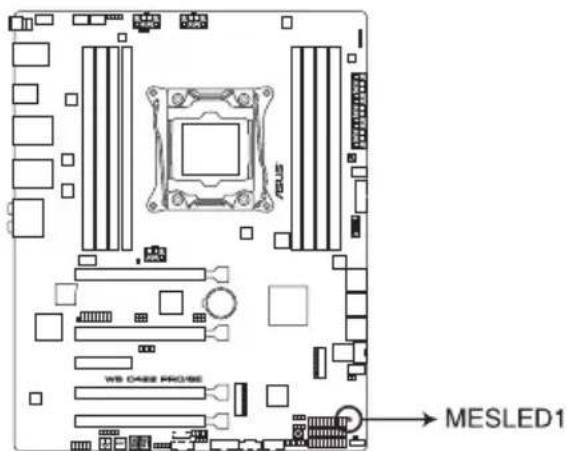

WS C422 PRO/SE MESLED

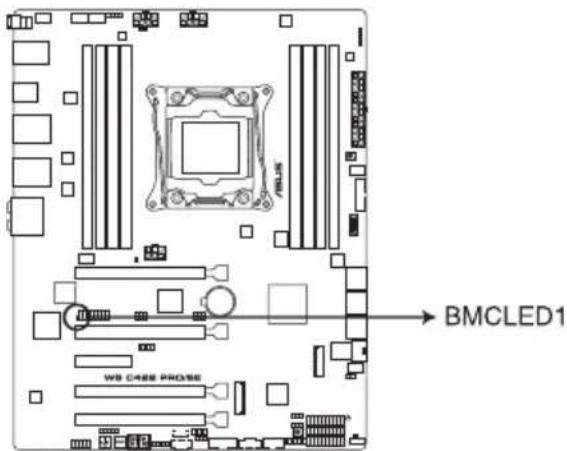

4. BMC 指示燈（BMCLED1）

當 BMC 指示燈亮起時，表示 BMC 正常工作。

Q-Code 指示燈設計為 2 位元顯示，用來得知系統狀態。請參考下方 Q-Code 列表來獲得更詳細的資訊。

• Q-Code 指示燈以錯誤代碼提示可能的情況，以便進行疑難排解。發生錯誤原因會依實際情況而異。
  • 詳細內容請參考 附錄 的Q-Code 表格。

3.5 内部連接埠

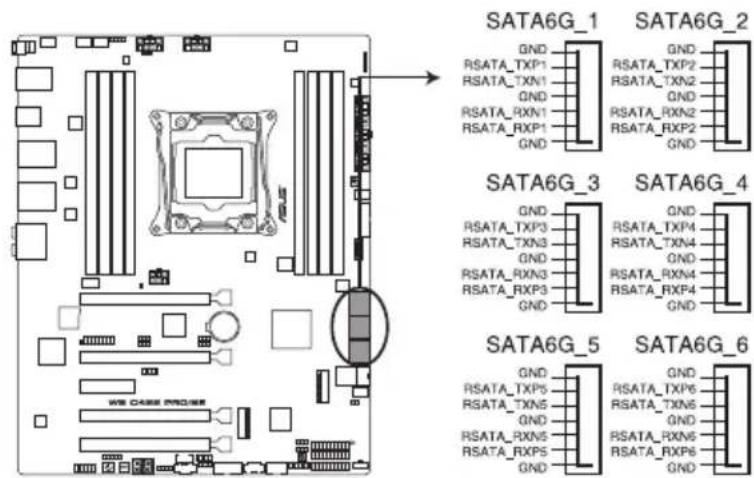

1. Intel ^® Serial ATA 6 Gb/s 連接插槽（7-pin SATA6G_12; SATA 6G_34; SATA 6G_56）

這些插槽可以支援使用 Serial ATA 6 Gb/s 排線來連接 Serial ATA 6 Gb/s 硬碟。

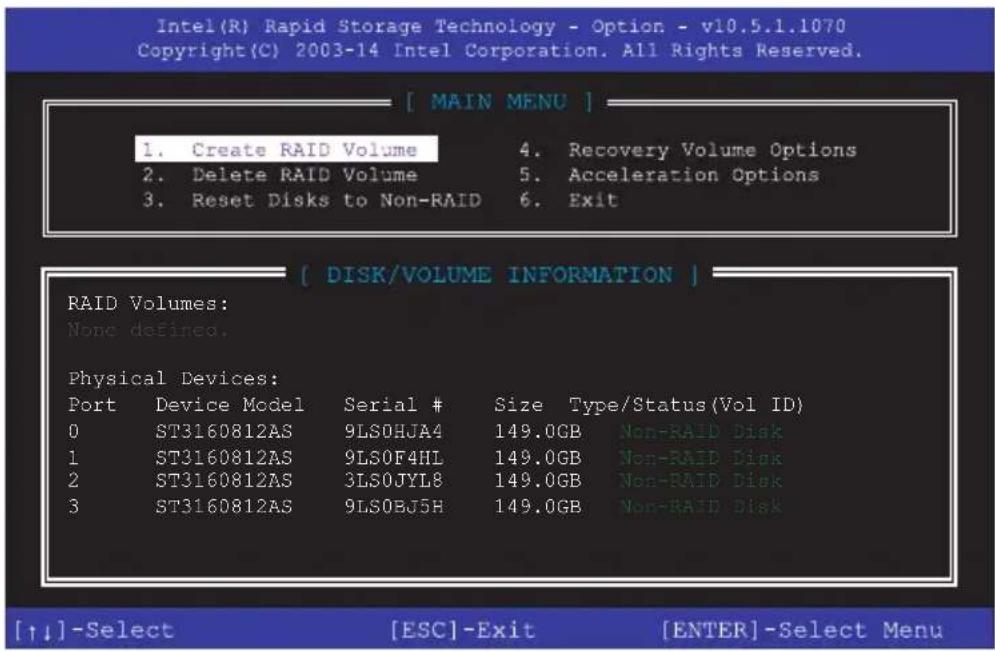

若您安裝了 Serial ATA 硬碟，您可以透過 Intel® Rapid Storage 技術，與內建的 Intel® X299 晶片組來建立 RAID 0、RAID 1、RAID 10 與 5 磁碟陣列。

將 SATA 訊號線上的直角接頭端（right angle side）連接在 SATA 裝置上，或是將直角接頭端安裝至主機板內建的 SATA 連接埠，以避免造成與較大顯示卡的衝突。

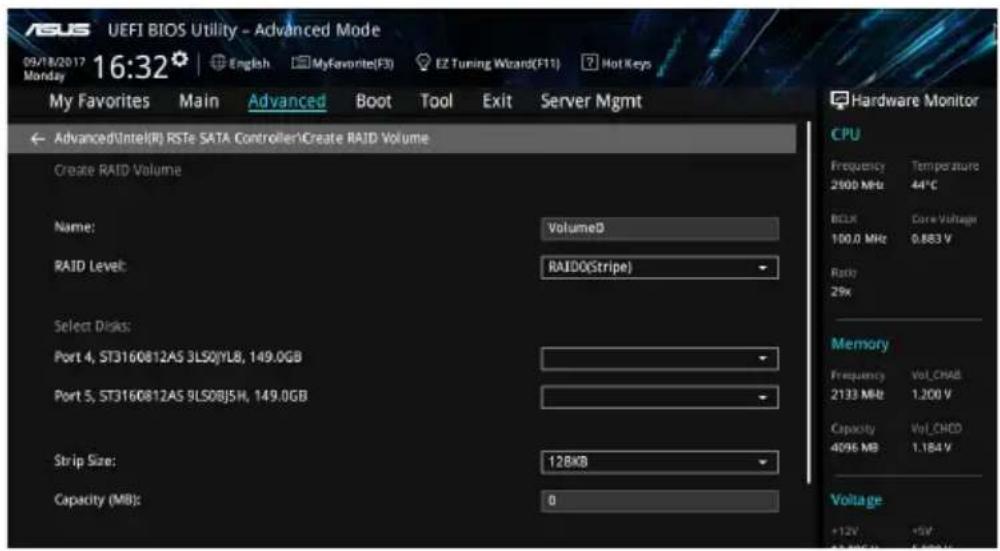

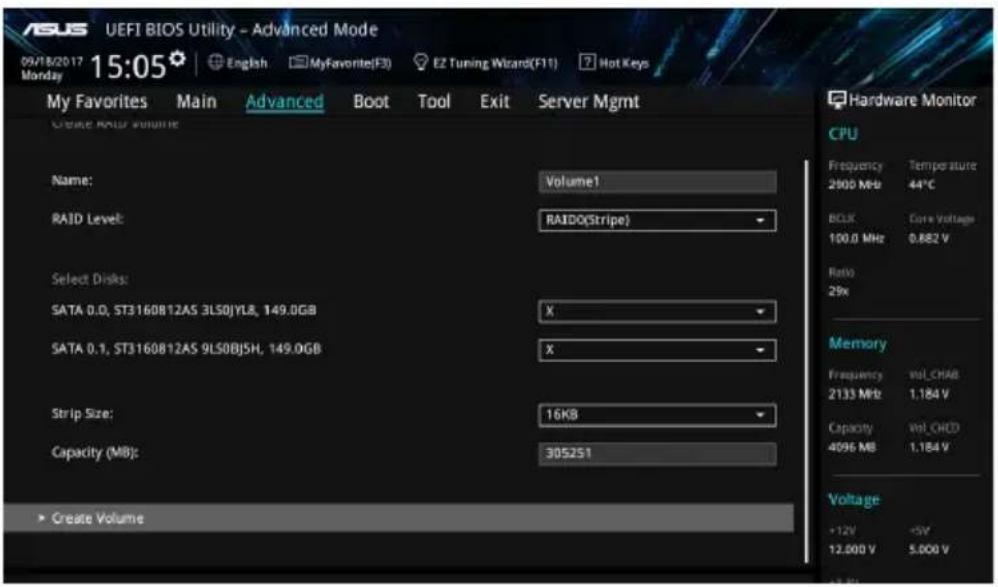

這些插槽的預設值為 [AHCI Mode]，若您想要使用這些插槽來建構 Serial ATA RAID 功能，請將 BIOS 程式中的 SATA Mode 項目設定為 [Intel RST Premium (RAID)]。

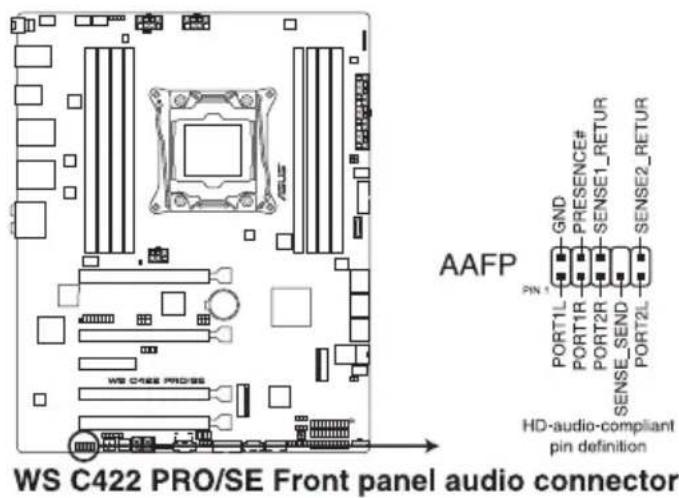

2. 前面板音效連接排針（10-1 pin AAFP）

這組音效外接排針供您連接到前面板的音效排線，除了讓您可以輕鬆地通過主機前面板來控制音效輸入/輸出等功能，並且支援 AC' 97 或 HD Audio 音效標準。將前面板音效輸出/輸入模組的連接排線之一端連接到這個插槽上。

建議您將支援高傳真（high definition）音效的前面板音效模組連接到這組排針，如此才能獲得高傳真音效的功能。

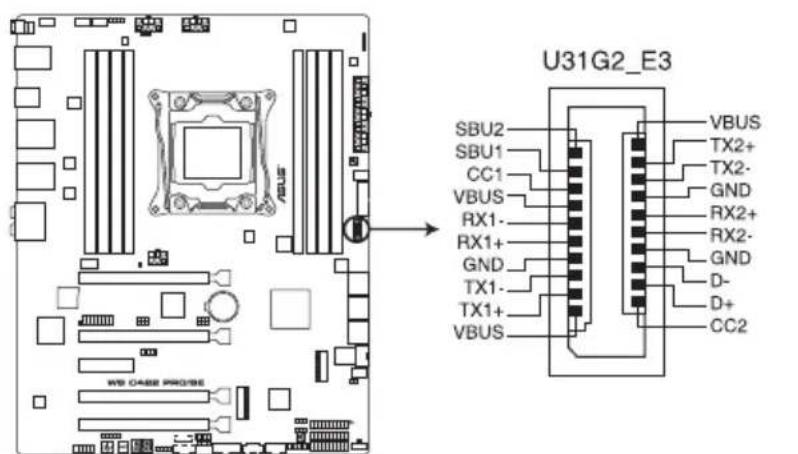

3. USB 3.1 Gen 2 前端面板连接插槽（U31G2\_E3）

這個插槽用來連接 USB 3.1 Gen 2 模組以擴充 USB 3.1 Gen 2 模組。USB 3.1 Gen 2 的資料傳輸速率最高可達 10 Gbps。

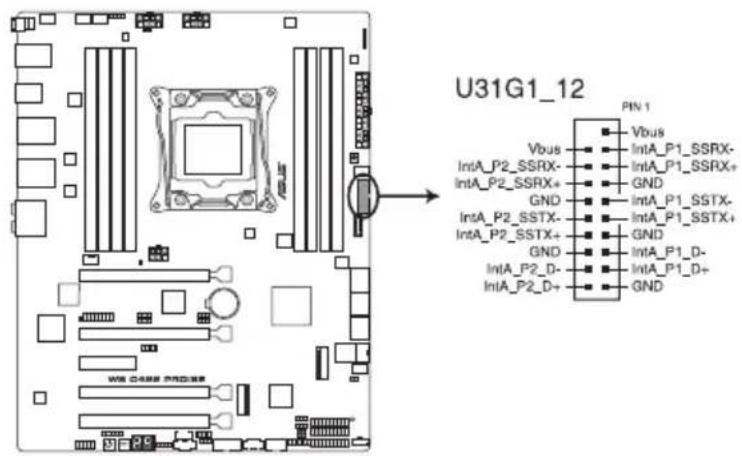

4. USB 3.1 Gen 1 連接插槽（20-1 pin U31G1\_12）

這個插槽用來連接 USB 3.1 Gen 1 模組，可在前面板或後側連接埠擴充 USB 3.1 Gen 1 模組。當您安裝 USB 3.1 Gen 1 模組，您可以享受 USB 3.0 的益處，包括有更快的資料傳輸率最高達 5Gbps、對可充電的 USB 裝置更快的充電速度、最佳化能源效率，以及與 USB 2.0 向下相容。

- 若使用 Windows® 7 作業系統，請安裝相關的驅動程式。

- 安裝的 USB 3.1 Gen 1 裝置視作業系統設定而運行在 xHCI 或 EHCI 狀態。

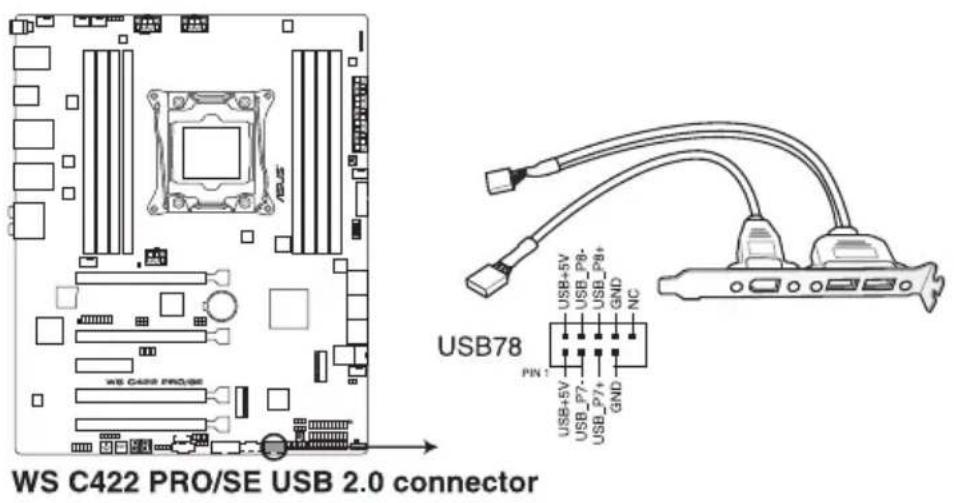

5. USB 2.0 連接插槽（10-1 pin USB78）

這些 USB 擴充套件排線插槽支援 USB 2.0 規格，將 USB 模組排線連接至任何一個插槽，然後將模組安裝到機殼後側面板中開放的插槽。這些 USB 插槽與 USB 2.0 規格相容，並支援傳輸速率最高達 480 Mbps。

請勿將 IEEE 1394 排線連接到 USB 插槽上，這麼做的話，可能會導致主機板的損毀。

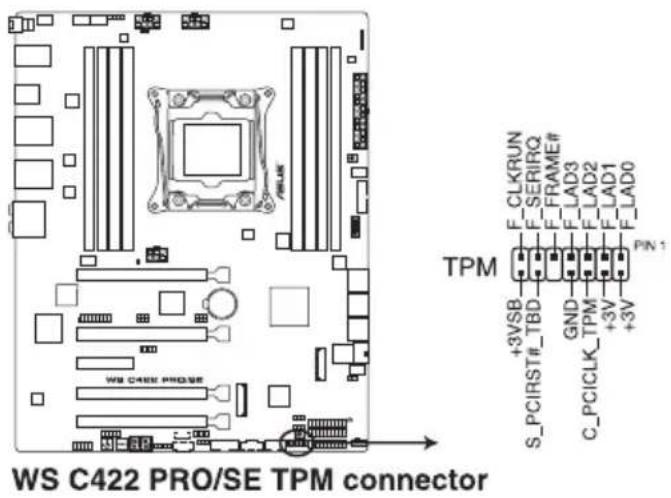

6. TPM 插座（14-1 pin TPM）

這個插座支援可信任安全平台模組（TPM）系統，用來安全地儲存金鑰、數位認證、密碼和資料。可信任安全平台模組（TPM）系統也用來協助加強網路安全，保護數位身分，以及確保平台的安全性。

TPM 模組為選購配備，請另行購買。

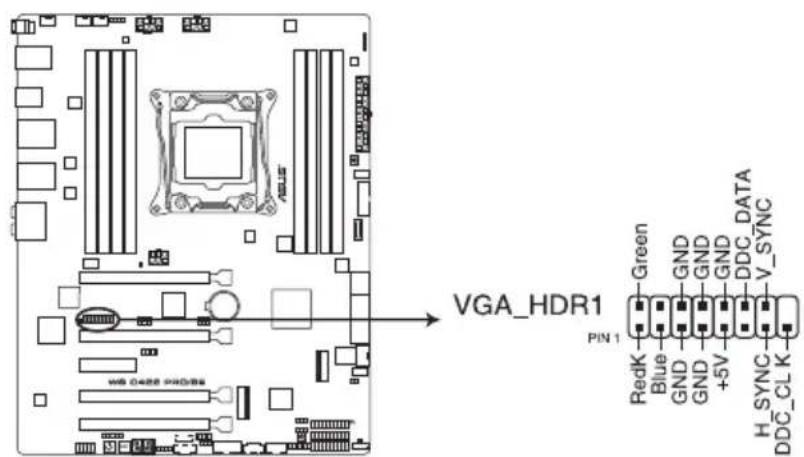

7. VGA 排針（16-pin VGA\_HDR1）

這個排針支援 VGA 高動態範圍（High Dynamic-Range）介面。

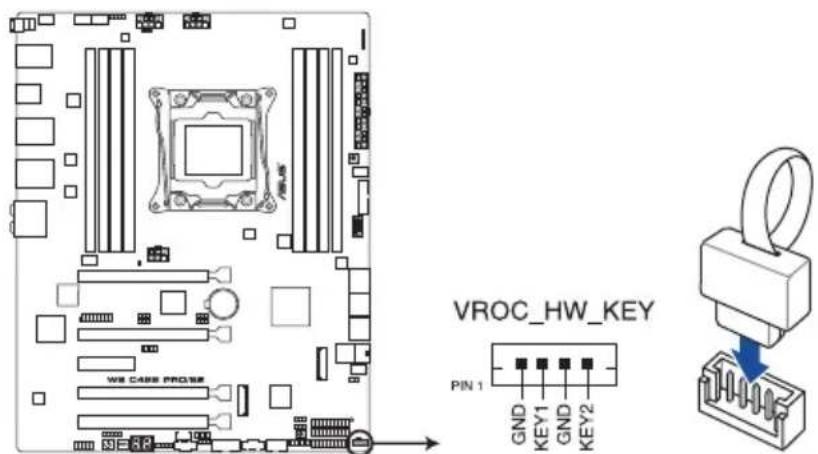

本接針用來連接 KEY 模組以啟用支援 Intel® CPU RSTe 功能。

WS C422 PRO/SE VROC_HW_KEY

KEY 模組為選購配備，請另行選購。

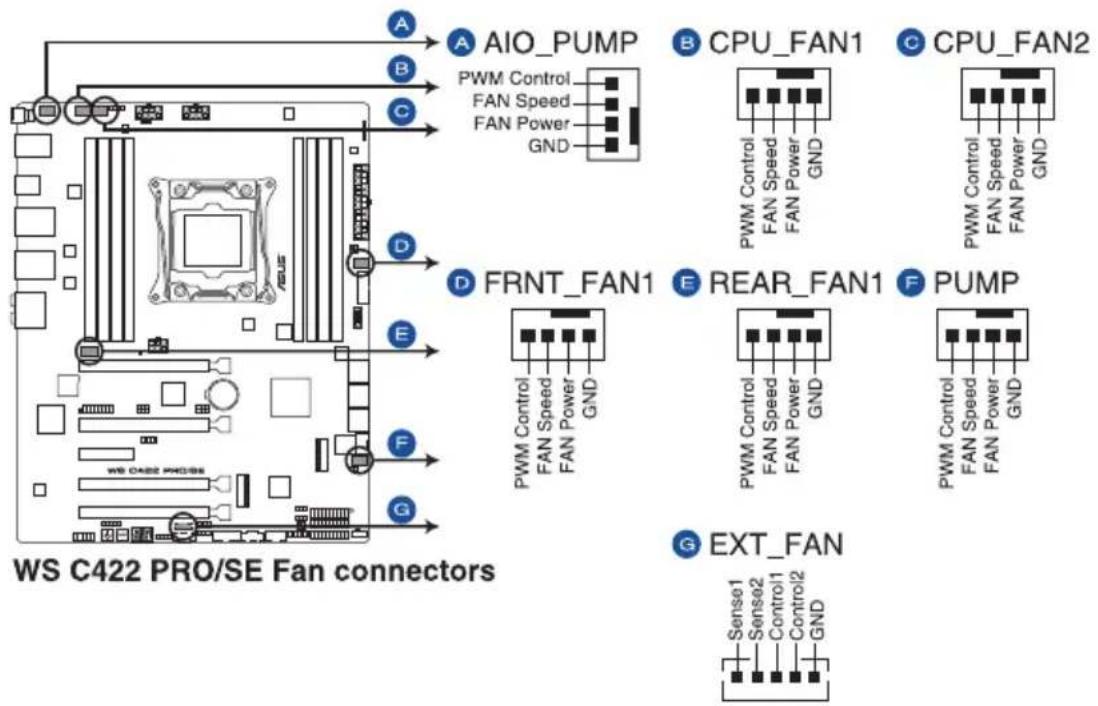

1. 中央處理器風扇電源插槽、中央處理器前側風扇電源插槽、中央處理器後側風扇電源插槽、水泵、擴充風扇風扇電源插槽（4-pin CPU_FAN1-2; 4-pin AIO_PUMP; 4-pin FRNT_FAN1; 4-pin REAR_FAN1; 4-pin PUMP; 5-pin EXT_FAN）

將風扇排線連接至風扇插槽，並確認每條連接排線的黑白線是接到風扇電源插槽上的接地端（GND）。

• 千萬要記得連接風扇的電源，若系統中缺乏足夠的風量來散熱，那麼很容易因為主機內部溫度逐漸昇高而導致當機，甚至更嚴重者會燒毀主機板上的電子元件。注意：這些插槽並不是單純的排針！不要將跳線帽套在它們的針腳上。
  • 請確認將處理器風扇排線完全插入中央處理器風扇插槽。

• CPU_FAN 插槽支援處理器風扇最大達 1 安培（12 瓦）風扇電源。

• 水泵（W_PUMP）功能支援依水冷式装置而異。
  • 請將風扇的水冷式配件連接至 AIO_PUMP/W_PUMP+ 插座。

10. 系統控制面板連接排針（20-1 pin PANEL1）

這一組連接排針包括了數個連接到電腦主機前面板的功能接針。

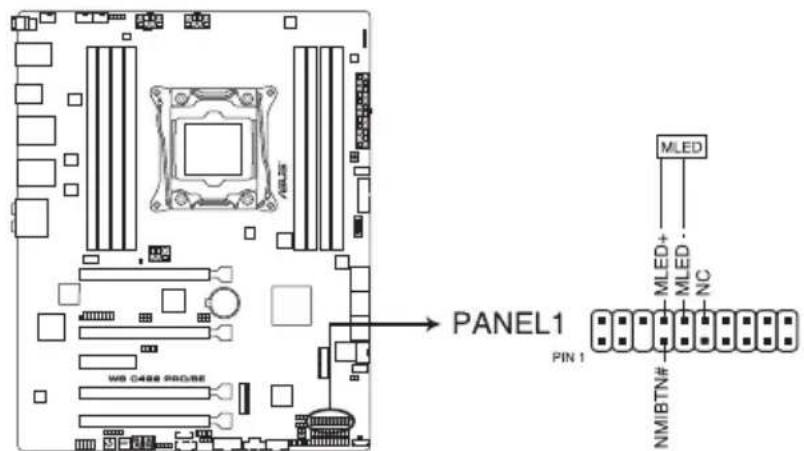

• 訊息指示燈號接針（2-pin MLED）

這組 2-pin 的接針可連接到電腦主機前面板上的訊息指示燈，為指示開機時的狀態，從開機時亮起至載入作業系統時，指示燈會隨即亮起。

依型號而異，此接針可能無法使用。

11. 系統控制面板連接排針（20-3 pin PANEL2）

這一組連接排針包括了數個連接到電腦主機前面板的功能接針。下述將針對各項功能作逐一簡短說明。

- 系統電源指示燈連接排針（2-pin/3-1 pin PLED）

這組排針可連接到電腦主機面板上的系統電源指示燈。在您啟動電腦並且使用電腦的情況下，該指示燈會持續亮著；而當指示燈閃爍亮著時，即表示電腦正處於睡眠模式中。

您可以連接此組 HDD_LED 接針到電腦主機面板上的硬碟動作指示燈號，如此一旦硬碟有存取動作時，指示燈隨即亮起。

- 機殼喇叭連接排針（4-pin SPEAKER）

這組四腳位排針連接到電腦主機機殼中的喇叭。當系統正常啟動便可聽到嗶嗶聲，若啟動時發生問題，則會以不同長短的音調來警示。

- ATX 電源/軟關機開關連接排針（2-pin PWRSW）

這組排針連接到電腦主機面板上控制電腦電源的開關。您可以根據 BIOS 程式或作業系統的設定，來決定當按下開關時電腦會在正常執行和睡眠模式間切換，或者是在正常執行和軟關機模式間切換。若要關機，請持續按住電源開關超過四秒的時間。

• 重置開關連接排針（2-pin RESET）

這組兩腳位排針連接到電腦主機面板上的 Reset 開關。可以讓您在不需要關掉電腦電源即可重新啟動，尤其在系統當機的時候特別有用。

這組排針提供給設計有機殼開啟偵測功能的電腦主機機殼之用。此外，尚須搭配一個外接式偵測裝置譬如機殼開啟偵測感應器或者微型開關。在本功能啟用時，若您有任何移動機殼元件的動作，感應器會隨即偵測到並且送出一信號到這組接針，最後會由系統記錄下來這次的機殼開啟事件。

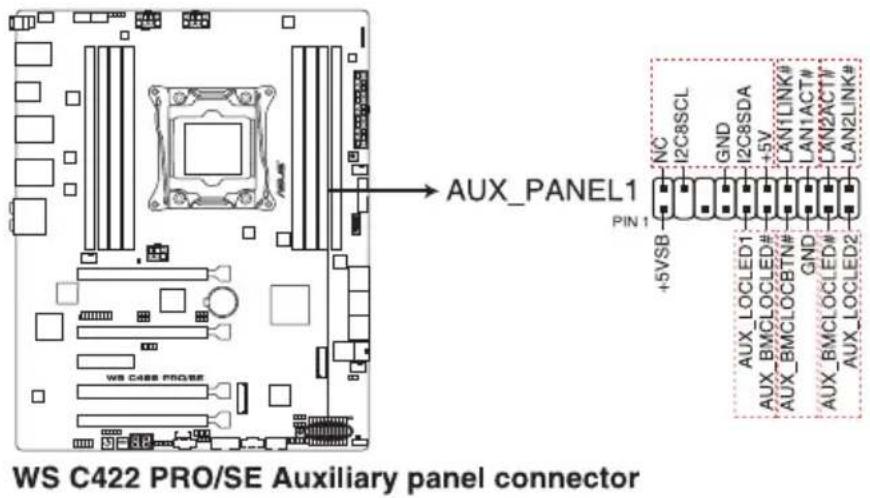

12. 系統控制面板輔助連接排針（20-2 pin AUX\_PANEL1）

本組接針支援數個伺服器系統上的功能，下述將針對各項功能做逐一簡短說明。

1. 前面板 SMBus 連接排針（6-1 pin FPSMB）

這個為提供前面板 SMBus 排線連接至前面板顯示狀態。

2. 網路狀態指示燈（2-pin LAN1\_LED、LAN2\_LED）

這兩組排針為使用 Gigabit 網路指示燈連接線來連接至前面板顯示狀態。

這些排針為前面板 Locator LED1 與 LED2 指示燈號，連接 Locator LED 排線至這些 2-pin 排針上。當您按下 Locator 按鍵時，指示燈則會亮燈顯示。

4. Locator 按鈕/開關（2-pin LOCATORBTN）

這組排針為連接前面板 Locator 按鈕。這個按鈕可以當您在按下後，從主機後方的亮燈處，來找到有問題主機的正確位置。

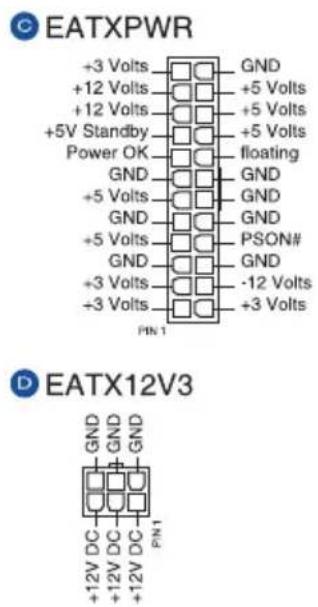

這些電源插槽用來連接一個 ATX 電源。電源所提供的連接插頭已經過特別設計，只能以一個特定方向插入主機板上的電源插槽。找到正確的插入方向後，僅需穩穩地將之套進插槽中即可。

請務必連接 8-pin 電源插頭，或是同時連接 8-pin 或 6-pin 電源插頭。

• 建議您使用與 2.0 規格的 ATX 12V 相容的電源（PSU），才能提供至少 550W 高功率的電源，以供應系統足夠的電源需求。
• 請務必連接 8-pin EATX12V1/EATX12V2 電源插頭，否則系統可能無法順利啟動。
  如果您想要安裝其他的硬體裝置，請務必使用較高功率的電源以提供足夠的裝置用電需求。若電源無法提供裝置足夠的用電需求，則系統將會變得不穩定或無法開啟。
• 若是您想要安裝二張或更多的高階 PCI Express x16 顯示卡，請使用 1000 瓦以上的電源，並建議連接至 6-pin EATX12V3 電源插頭以確保執行穩定。

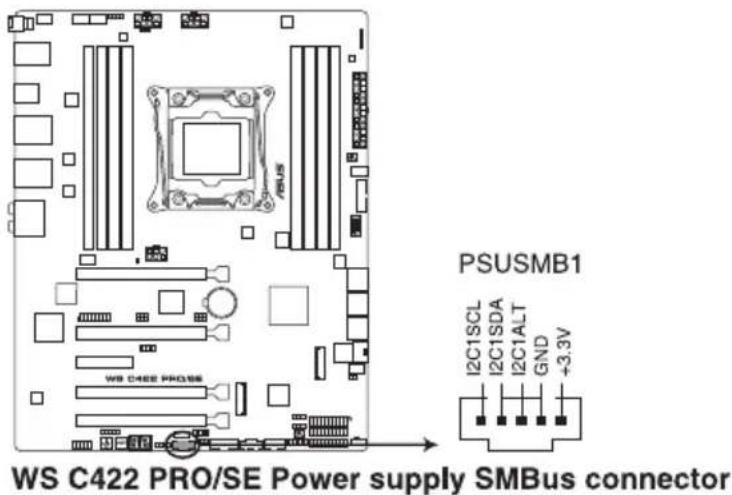

14. 電源供應器 SMBus 連接排針（5-pin PSUSMB1）

您可以透過本組排針連接到電源供應器系統管理匯流排（SMBus，System Management Bus）介面裝置（若您的電源供應器有支援本項功能）。

本插座的功能僅當安裝選購的華碩 ASMB9 系列管理卡時，才能使用。

電源供應需滿足 PMBus 規格，也可能需要客製的 BMC FW。若您需要進一步的幫助，請聯絡華碩客戶服務中心。

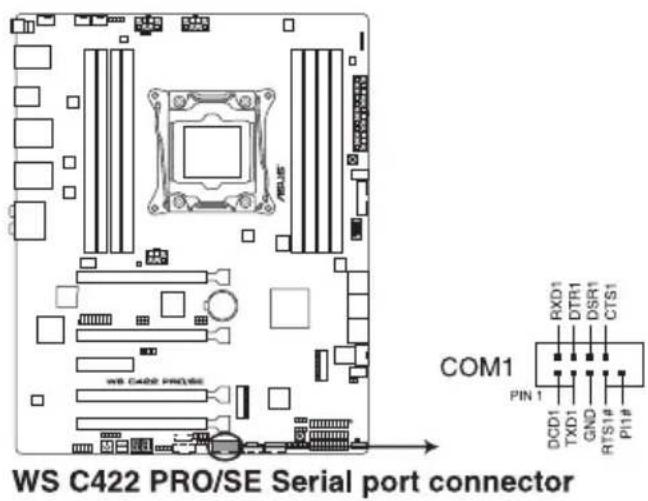

15. 序列埠插槽（10-1 pin COM1）

這個插槽為序列埠（COM），要使用本插槽，您必須將序列埠模組套件上的排線連接至此插槽，然後再將擋板安裝至機殼後方介面卡擴充槽上。

序列埠模組為選購配備，請另行購買。

16. VPP\_I2C1 連接插槽（10-1 pin VPP\_I2C1）

這個插槽供 Intel VMD 功能與感應器讀取使用。

17. 系統管理匯流排連接埠（5-1 pin SMBUS1）

此連接埠控制系統與電源管理相關任務。此匯流排透過兩條訊號線處理與裝置間的訊號傳送與接收。

18. Thunderbolt 接頭（5-pin TB\_HEADER）

這個插槽用來連接附加的 Thunderbolt I/O 卡，以支援 Intel Thunderbolt 技術，您可以在一個串接設定中連接最高達七個支援 Thunderbolt 的裝置與一個支援 DisplayPort 的顯示裝置。

這個連接埠用來支援 PCIe 3.0 × 4 NVM Express 儲存裝置。

M.2_2 連接埠與 U.2 連接埠共享頻寬。請進行 BIOS 設定以使用 U.2 裝置。

• M.2_1 插槽支援 PCIe 3.0 x4、SATA 模式 M Key 與 2242/2260/2280 類型儲存裝置。
• M.2_2 插槽支援 PCIe 3.0 x4 M Key 與 2242/2260/2280/22110 類型儲存裝置。
  • 這些插槽支援 IRST（Intel® Rapid Storage Technology）。
• M.2_2 連接埠與 U.2 連接埠共享頻寬。請進行 BIOS 設定以使用 U.2 裝置。

M.2 SSD 模組為選購配備，請另行購買。

21. 溫度感應器訊號線連接排針（2-pin T\_SENSOR）

您可以透過本組排針連接溫度感應器訊號線以監控溫度。將溫度感應器訊號線至這組排針，並將探針連接想要監控的裝置。

22. Micro SD 記憶卡插槽（MSD1）

有些記憶卡可能與主機板不相容。請確保使用能與主機板相容的記憶卡，以避免資料遺失、記憶卡或裝置損壞。

請先移除連接的電源供應器（包括備用電源）後再安裝記憶卡，同時您必須重新開機才能使系統成功讀取記憶卡。

23. RGB 接頭（4-pin RGB\_HEADER）

這個插槽用來連接 RGB LED 燈條（LED Strips）。

RGB 接頭支援 5050 RGB 多彩 LED 燈條（+12V/G/R/B），燈條總輸出電流限制為 2 安培（12 伏特），長度限制為 2 公尺。

在您安裝或刪除任何元件之前，請確認 ATX 電源的電源開關是切換到關閉（OFF）的位置，而最安全的做法是先暫時拔出電源的電源線，等到安裝/刪除工作完成後再將之接回。如此可避免因仍有電力殘留在系統中而嚴重損及主機板、周邊裝置、元件等。

• 實際的亮度與色彩會依 LED 燈條的不同而異。
- 若您的 LED 燈條未亮起，請檢查 RGB LED 延長排線與 RGB LED 燈條是否連接至正確的方向。連接時，請將延長排線與燈條上的 +12 伏特針腳與主機板上的 +12 伏特接頭對齊。
• LED 燈條僅會在操作系統下亮起。
• LED 燈條為選購配備，請另行購買。

24. 可定址 RGB 接頭（4-pin RGB\_HEADER）

這個插槽用來個別連接可定址 RGB WS2812B 指示燈條或 WS2812B 指示燈條。

可定址 RGB 接頭支援 WS2812B 可定址 RGB 燈條（5V/Data/Ground），最大額定功率為 3A（5V），最多 60 顆 LED 燈。

在您安裝或刪除任何元件之前，請確認 ATX 電源的電源開關是切換到關閉（OFF）的位置，而最安全的做法是先暫時拔出電源的電源線，等到安裝/刪除工作完成後再將之接回。如此可避免因仍有電力殘留在系統中而嚴重損及主機板、周邊裝置、元件等。

• 實際的亮度與色彩會依 LED 燈條的不同而異。
- 若您的 LED 燈條未亮起，請檢查 RGB LED 延長排線與 RGB LED 燈條是否連接至正確位置、插座（5V）是否與接頭（5V）對齊至主機板上。
- 可定址指示燈條僅會在作業系統下亮起。
- 可定址指示燈條為選購配備，請另行購買。

BIOS 程式設定

BIOS 程式調校的優劣與否，和整個系統的運作效能有極大的關係。針對自己的配備來作最佳化 BIOS 設定，可讓您的系統性統再提升。本章節將逐一說明 BIOS 程式中的每一項組態設定。

4

4.1 認識 BIOS 程式

華碩全新的 UEFI BIOS 是可延伸韌體介面，符合最新的 UEFI 架構，這個友善的使用介面，跳脫傳統使用鍵盤輸入 BIOS 方式，提供更有彈性與更便利的滑鼠控制操作。您可以輕易地使用新的 UEFI BIOS，如同操作您的作業系統般順暢。在本使用手冊中的「BIOS」一詞除非特別說明，所指皆為「UEFI BIOS」。

BIOS（Basic Input and Output System；基本輸出入系統）用來儲存系統開機時所需要的硬體設定，例如儲存裝置設定、超頻設定、進階電源管理與開機設定等，這些設定會儲存在主機板的 CMOS 中，在正常情況下，預設的 BIOS 程式設定提供大多數使用情況下可以獲得最佳的運作效能，建議您不要變更預設的 BIOS 設定，除了以下幾種狀況：

• 在系統啟動期間，螢幕上出現錯誤訊息，並要求您執行 BIOS 程式設定。
  • 安裝新的系統元件，需要進一步的 BIOS 設定或更新。

不適當的 BIOS 設定可能會導致系統不穩定或開機失敗，強烈建議您只有在受過訓練專業人士的協助下，才可以執行 BIOS 程式設定的變更。

• 下載或更新 BIOS 檔案時，請將檔案名稱變更為 WSCSE.CAP 給本主機板使用。
• BIOS 設定與選項會因 BIOS 的版本不同而異。請參考最新 BIOS 版本的設定及選項。

4.2 BIOS 程式設定

使用 BIOS Setup（BIOS 設定）功能可以更新 BIOS 或設定其參數。BIOS 設定畫面包含導覽鍵與簡要的畫面輔助說明，以指示您使用 BIOS 設定程式。

當開機時進入 BIOS 設定程式：

- 當進入開機自我測試（POST）過程時，按下 鍵可以進入 BIOS 設定畫面。若您未按下 鍵，則開機自我測試（POST）功能會繼續進行。

當 POST 結束後才進入 BIOS 設定程式：

• 按下 ++ 鍵。
• 或是按下機殼上的 RESET（重置）鍵重新開機。
• 或是將按下機殼上的電源按鈕，將電腦關閉後再重新開機。如果前兩種方式無效，再選用最後一種方式。

然後再於開機自我測試（POST）過程時按下 鍵進入 BIOS 設定畫面。

• 在本章節的 BIOS 程式畫面僅供參考，將可能與您所見到的畫面有所差異。
• 若您想在 BIOS 設定程式中使用滑鼠操控，請先確認已將 USB 介面滑鼠連接至主機板。
• BIOS 程式的出廠預設值可讓系統運作處於最佳效能，但是若系統因您改變 BIOS 程式而導致不穩定，請讀取出廠預設值來保持系統的穩定。請選擇 Exit 選單中的 Load Optimized Defaults 項目或按下 鍵，請參閱 4.8 離開 BIOS 程式一節中的詳細說明。
• 若是變更 BIOS 設定後開機失敗，請試著使用清除 CMOS，然後將主機板的設定值回復為預設值。請參考 3.2 主機板上的內建開關 一節關於 CMOS 配置資料清除按鈕的位置。
• BIOS 設定程式不支援藍牙裝置。

請造訪華碩網站來下載最新的 BIOS 程式。

BIOS 選單畫面

本主機板的 BIOS 設定程式提供您 EZ Mode 和 Advanced Mode 兩種模式。您可以在啟動選單（Boot menu）中的 Setup Mode 切換模式，或按 鍵進行切換。

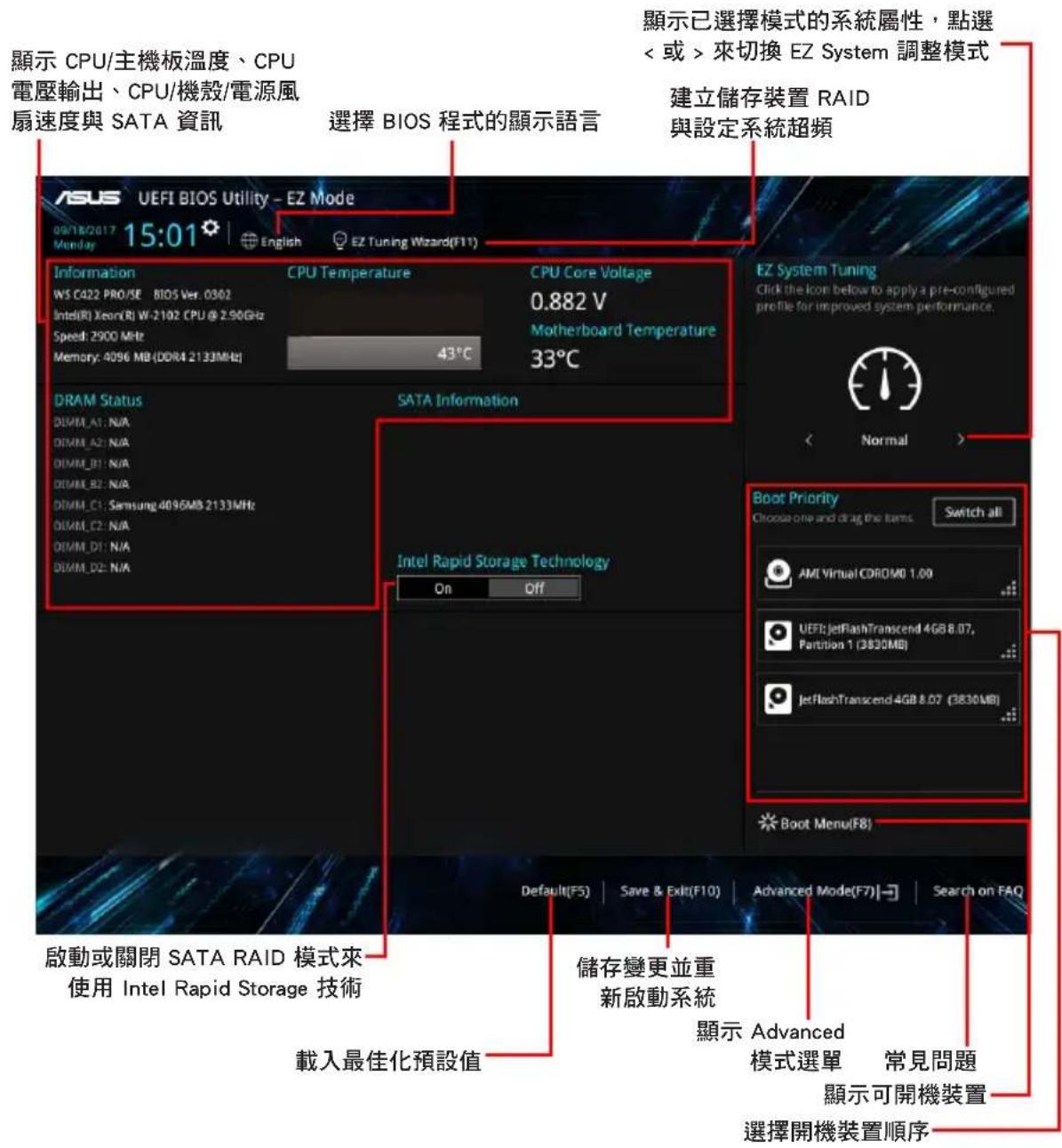

4.2.1 EZ Mode

本主機板的 BIOS 設定程式的預設值為 EZ Mode。您可以在 EZ Mode 中檢視系統基本資料，並可以選擇顯示語言、喜好設定及開機裝置順序。若要進入 Advanced Mode，請點選畫面右下角 Advanced Mode，或是按下 快速鍵。

進入 BIOS 設定程式的畫面可個人化設定，請參考 啟動選單（Boot menu）中關於 Setup Mode 項目的說明。

開機裝置的選項將依您所安裝的裝置而異。

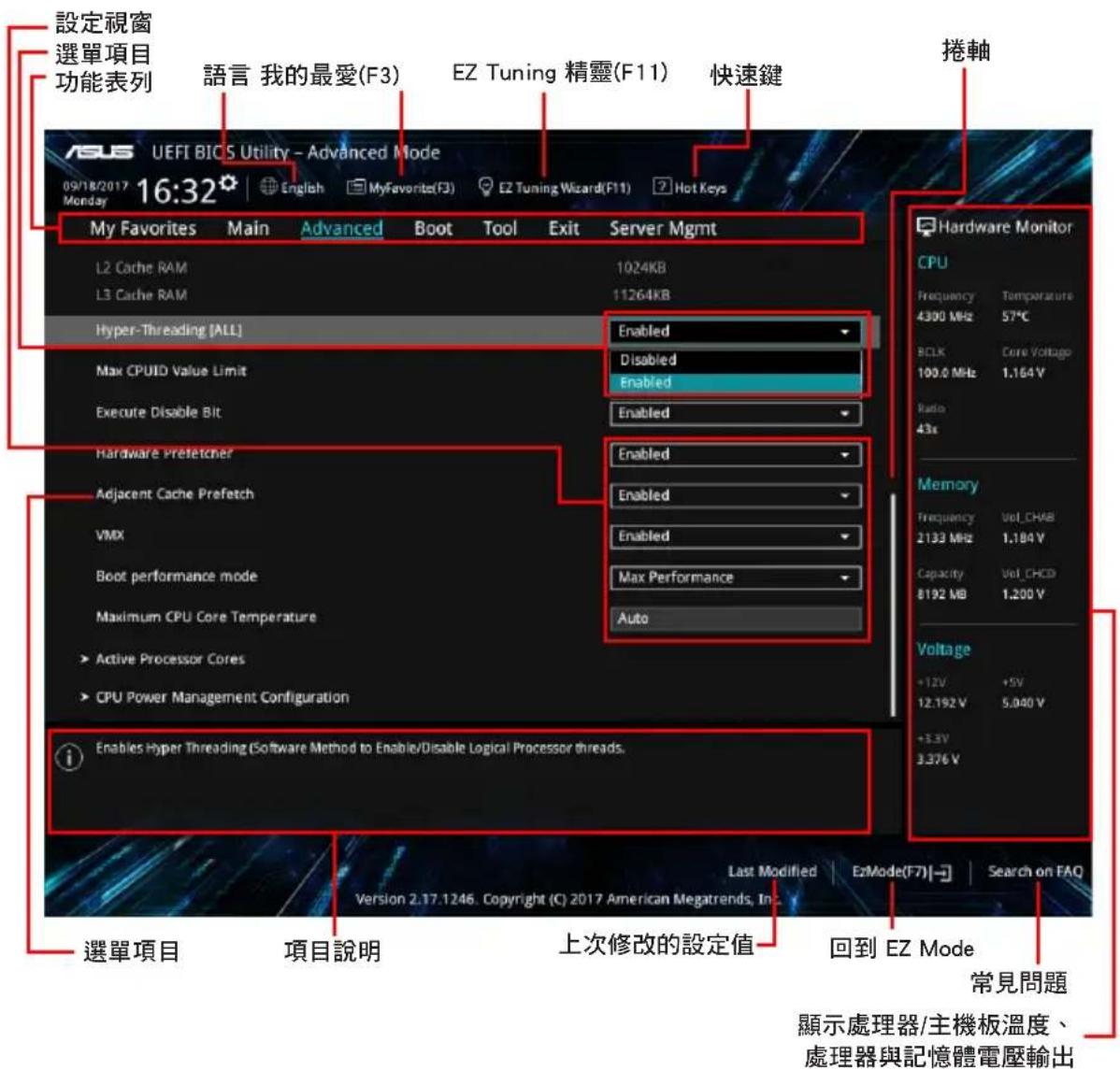

4.2.2 Advanced Mode

Advanced Mode 提供您更進階的 BIOS 設定選項。以下為 Advanced Mode 畫面之範例，各個設定選項的詳細說明請參考之後的章節。

若要從 EZ Mode 切換至 Advanced Mode，請點選 Advanced Mode(F7)，或是按下 快速鍵。

功能表列

BIOS 設定程式最上方各選單功能說明如下：

My Favorites 本項目將記錄時常使用的系統設定及設定值。

Main 本項目提供系統基本設定。

Advanced 本項目提供系統進階功能設定。

Boot 本項目提供開機磁碟設定。

Tool 本項目提供特殊功能設定。

Exit 本項目提供離開 BIOS 設定程式與出廠預設值還原功能。

Server Mgmt 本項目提供系統伺服器管理功能設定。

選單項目

於功能表列選定選項時，被選擇的功能將會反白，即選擇 Main 選單所出現的項目。

點選選單中的其他項目（例如：My Favorites、Advanced、Boot、Tool 與 Exit）也會出現該項目不同的選項。

子選單

在選單畫面中，若功能選項前面有一個小三角形標記（>），代表此為子選單，您可利用方向鍵來選擇，並按下鍵來進入子選單。

語言

這個按鈕位在功能表列的上方，用來選擇 BIOS 程式介面顯示的語言。點選這個按鈕來選擇您想要的 BIOS 畫面顯示語言。

我的最愛（F3）

這個按鈕位在功能表列的上方，用來以樹狀圖顯示所有的 BIOS 項目。選擇常用的 BIOS 設定項目並儲存至我的最愛選單。

請參考 4.3 我的最愛（My Favorites）一節以獲得更多資訊。

EZ Tuning 精靈（F11）

這個按鈕位在功能表列的上方，用來查看和調整系統的超頻設定，也可以讓您將主機板的 SATA 模式從 AHCI 變更為 RAID 模式。

請參考 4.2.3 EZ Tuning 精靈 一節以獲得更多資訊。

常見問題

您可以透過行動裝置掃描下方的 QR Code，立即進入華碩官方論壇，以解決您的相關問題。

這個按鈕位在功能表列的上方，包含有 BIOS 程式設定的導引方向鍵，使用箭頭按鍵來選擇選單中的項目並變更設定。

捲軸

在選單畫面的右方若出現捲軸，即代表此頁選項超過可顯示的畫面，您可利用上/下方向鍵或是 PageUp/PageDown 鍵來切換畫面。

一般說明

在選單畫面的右上方為目前所選擇的作用選項的功能說明，此說明會依選項的不同而自動變更。使用 按鍵來抓取 BIOS 螢幕畫面，並儲存至攜帶式儲存裝置。

設定值

此區域顯示選單項目的設定值。這些項目中，有的功能選項僅為告知使用者目前執行狀態，並無法更改，此類項目就會以淡灰色顯示。而可更改的項目，當您使用方向鍵移動項目時，被選擇的項目以反白顯示。

設定值被選擇後以反白顯示。要改變設定值請選擇此項目，並按下 鍵以顯示設定值列表。

上次修改的設定按鈕

按下此按鈕可檢視您在 BIOS 設定中上一次所做的修改項目。

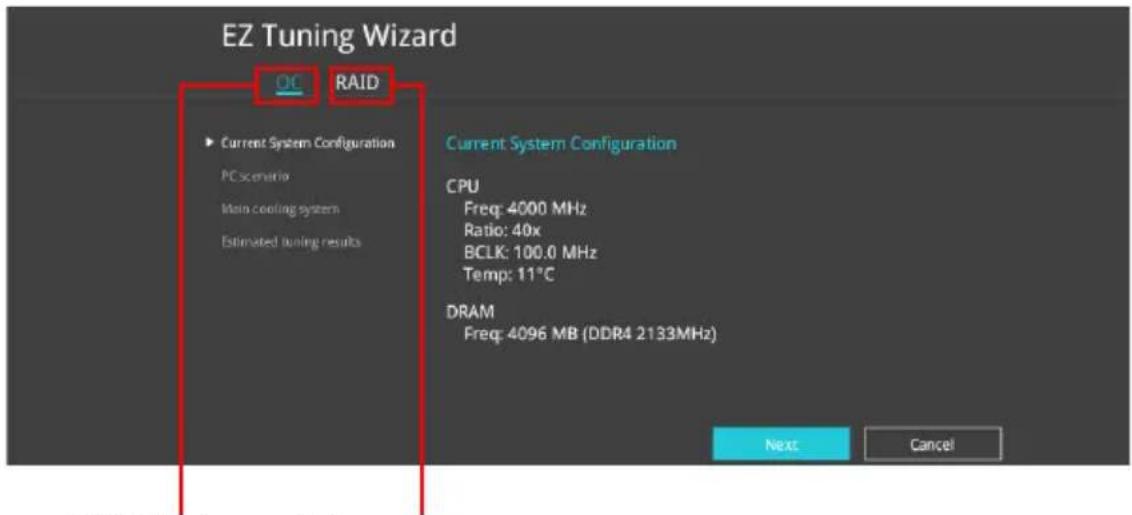

4.2.3 EZ Tuning 精靈

EZ Tuning 精靈用來超頻處理器和記憶體模組、電腦使用與處理器風扇至最佳設定。透過這個功能您也可以輕鬆設定系統的 RAID 功能。

1. 在鍵盤按下 鍵或在 BIOS 程式畫面中點選 Tuning 精靈視窗。
2. 點選 OC 再點選 下一步（Next）。

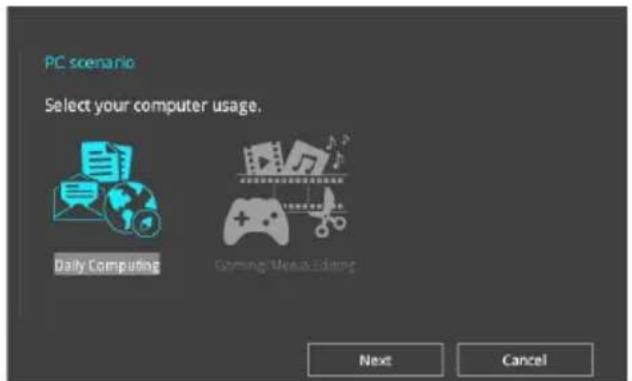

3. 選擇電腦狀態為 Daily Computing 或 Gaming/Media Editing，然後點選下一步（Next）。

4 選擇安裝的處理器風扇類型（Box cooler、Tower cooler、Water cooler 或 I'm not sure）然後點選下一步（Next）。

5 確定處理器風扇類型後，點選 下一步（Next）再點選 確定（Yes）以啟用 OC Tuning。

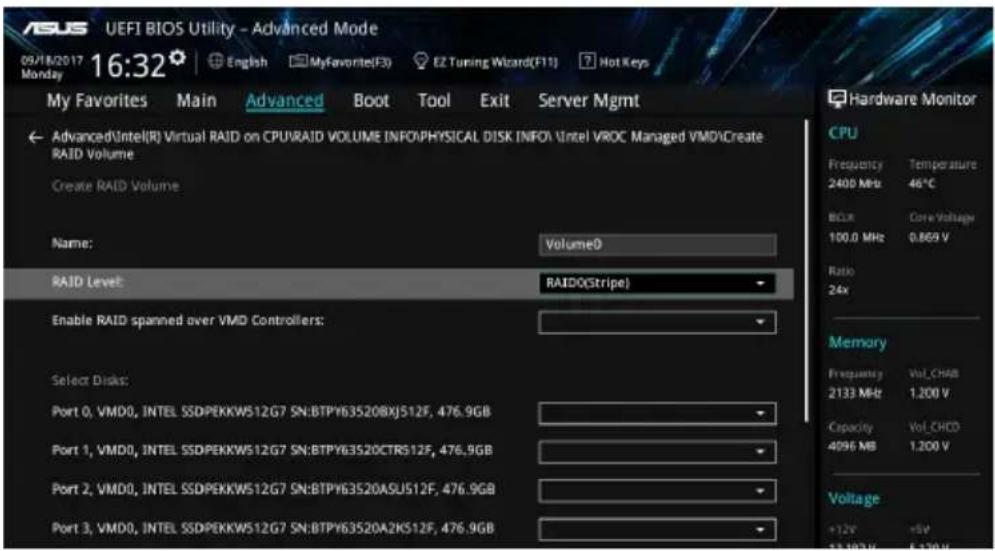

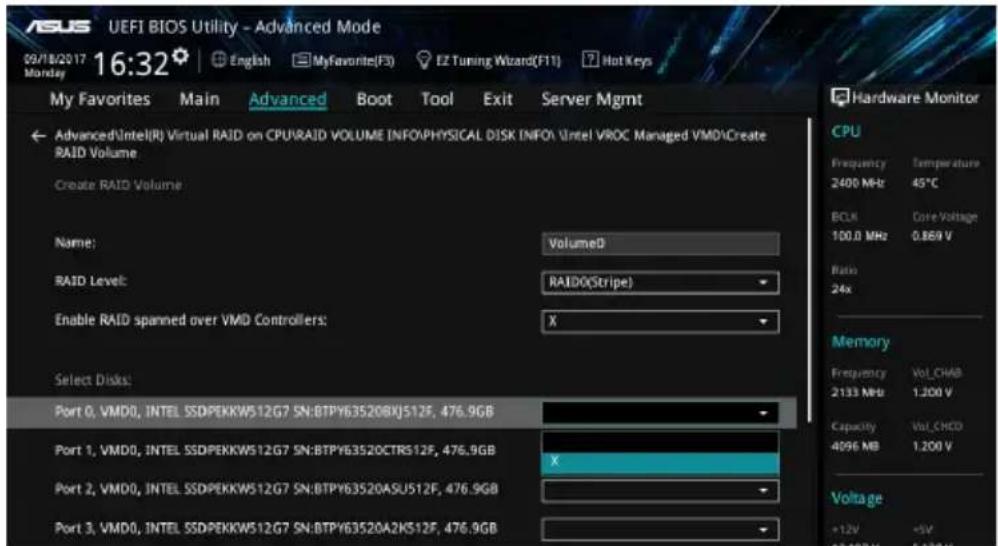

建立 RAID

請依照以下步驟建立 RAID：

1. 在鍵盤按下 鍵或在 BIOS 程式畫面中點選 Tuning 精靈視窗，然後點選下一步（Next）。

1. 點選 RAID 然後點選 下一步（Next）。

• 請確認硬碟中沒有已存在的 RAID 磁碟。
• 請確認硬碟已經連接至 Intel® SATA 連接埠。

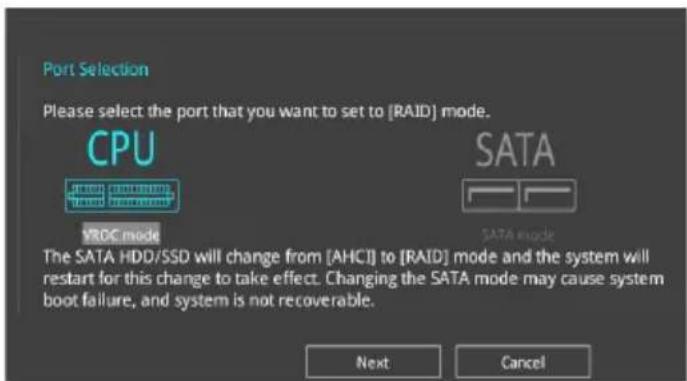

1. 選擇 RAID 的儲存類型為 CPU 或 SATA，然後點選下一步（Next）。

• CPU（VROC 模式）：支援 CPU 的 Intel® Virtual Raid。本功能需搭配 KEY 模組（另行選購）及 Intel® SSD 模組使用。

• SATA（SATA 模式）：支援 SATA RAID。

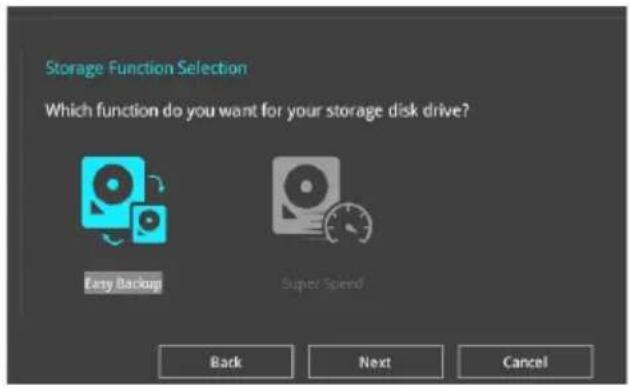

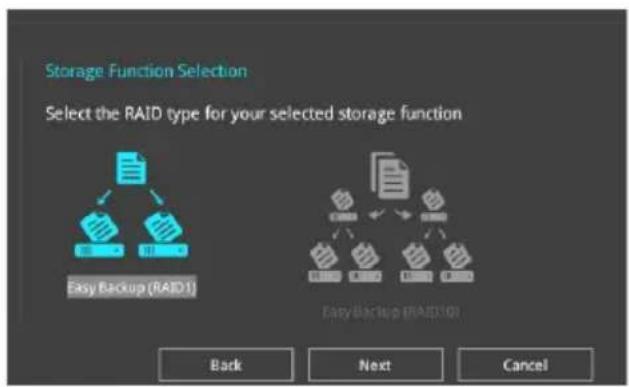

• 選擇 RAID 的儲存類型為 Easy Backup 或 Super Speed，然後點選下一步（Next）。

a. 若為 Easy Backup，點選下一步（Next）然後選擇從 Easy Backup (RAID 1) 或 Easy Backup (RAID 10)。

若您安裝了四個硬碟，可以只選擇 Easy Backup (RAID 10)。

b. 若為 Super Speed，點選 下一步（Next） 然後選擇從 Super Speed (RAID 0) 或 Super Speed (RAID 5)。

1. 選擇好 RAID 類型後，點選 下一步（Next） 然後再點選 確定（Yes） 來繼續 RAID 設定。
2. 完成 RAID 設定後，點選 Yes 離開 RAID 設定，然後再點選 OK 來重新啟動系統。

4.3 我的最愛（My Favorites）選單

本選單是專屬您個人空間，讓您在此輕易存入和讀取您所喜愛的 BIOS 項目。

1. 在鍵盤按下 鍵或在 BIOS 程式畫面中點選圖畫面。

1. 在設定樹狀圖畫面中選擇想要儲存至我的最愛的 BIOS 項目。

1. 從主選單面板選擇項目，然後點選子選單中想要儲存至我的最愛的選項，再點選或輕觸 + 是按下 按鍵。

以下項目無法加入至我的最愛：

• 有子選單的項目。

• 使用者自訂項目，例如：語言、開機裝置順序。
  • 設定項目，例如：記憶體 SPD 資訊、系統時間與日期。

• 點選 Exit (ESC) 或按下 鍵來關閉樹狀圖視窗。

• 到我的最愛選單查看已儲存的 BIOS 項目。

4.4 主選單（Main Menu）

當您進入 BIOS 設定程式的進階模式（Advanced Mode）時，首先出現的第一個畫面即為主選單。主選單顯示系統資訊概要，用來設定系統日期、時間、語言與安全設定。

安全性選單（Security）

本選單可讓您改變系統安全設定。

• 若您忘記設定的 BIOS 密碼，可以採用清除 CMOS 即時鐘（RTC）記憶體。請參考 3.3 跳線選擇區一節的說明。
• Administrator 或 User Password 項目預設值為 [Not Installed]，當您設定密碼之後將顯示為 [Installed]。

4.5 進階選單（Advanced menu）

進階選單可讓您改變中央處理器與其他系統裝置的細部設定。

注意！在您設定本進階選單的設定時，不正確的數值將導致系統損毀。

4.5.1 處理器設定（CPU Configuration）

本項目可讓您得知中央處理器的各項資訊與變更中央處理器的相關設定。

本選單所顯示項目可能會因您所安裝處理器不同而有所差異。

啟動本項目可以讓高速執行緒處理器在作業系統內作為兩個邏輯處理器，允許作業.系統同時處理兩個執行緒或處理器。

設定值有：[Disabled] [Enabled]

本項目用來自動設定 CPU 的處理速度，使其在運作電力、電流與溫度條件限制下，可以比基本運作頻率更快的速度運作。

設定值有：[Enabled] [Disabled]

本項目用來設定 CPU States 的電源節能。

設定值有：[Auto] [Disabled] [Enabled]

4.5.2 平台各項設定（Platform Misc Configuration）

本選單項目可讓您變更 PCH 以及 SA PCI Express 的 ASPM 模式。

4.5.3 系統代理設定（System Agent Configuration）

本選單項目可讓您調整 PEG Port 的運作速度以及多重顯示（Multi-Monitor）功能。

4.5.4 PCH 設定（PCH Configuration）

本選單項目可讓您調整 PCH PCI Express 速度。

PCI Express Configuration

本項目用來設定 PCI Express 插槽。

PCIe Speed

本項目用來讓系統自動選擇 PCI Express 連接埠速度。

4.5.5 PCH 儲存裝置設定（PCH Storage Configuration）

當您進入 BIOS 設定程式時，BIOS 設定程式將自動偵測已安裝的 SATA 裝置。當未偵側到 SATA 裝置時將顯示 Not Present。

SATA Controller(s)

本項目用來啟用或停用 SATA 裝置。

設定值有：[Enabled] [Disabled]

SATA Mode Selection

本項目可設定 SATA 硬體裝置的相關設定。

[AHCI] 若要 Serial ATA 硬體裝置使用 Advanced Host Controller Interface (AHCI) 模式，請將本項目設定為 [AHCI]。AHCI 模式可讓內建的儲存裝置啟動進階的 Serial ATA 功能，藉由原生指令排序技術來提升工作效能。

[Intel RST Premium (RAID)] 若要在 Serial ATA 硬碟設定 RAID 磁碟陣列，請將本項目設定為 [Intel RST Premium (RAID)]。

SMART Status Check

S.M.A.R.T.（自我監控、分析與報告技術）是一個監控軟體，可以監控您的硬碟，並在發生錯誤時於開機自我偵測（POST）時顯示錯誤訊息。

設定值有：[On] [Off]

SATA6G_1 - SATA6G_6

SATA6G_1 - SATA6G_6

本項目可啟用或停用選擇的 SATA 連接埠。

設定值有：[Disabled] [Enabled]

Hot Plug

這些項目僅當 SATA Mode Selection 設置為 [AHCI] 時才會顯示，並且提供您啟用或關閉支持 SATA Hot Plug（熱插拔）功能。

設定值有：[Disabled] [Enabled]

4.5.6 序列埠設定（Serial Port Configuration）

本項目用來設定序列埠的各項參數。

4.5.7 CPU 儲存設定（CPU Storage Configuration）

本項目可讓您調整 CPU 儲存設定。

由於 CPU 行為的限制，支援 Intel ^® CPU RSTe 的 CPU RAID 功能僅支援 Intel ^® Skylake / Cascade Lake-W 系列處理器以及 Intel ^® SSD 模組。

4.5.8 內建裝置設定（OnBoard Devices Configuration）

本項目可讓您切換 PCIe 通道並進行內建裝置設定。

HD Audio Controller

本項目讓您使用 Azalia 高傳真音效控制器。

設定值有：[Disabled] [Enabled]

[Auto] 若偵測到 M.2_2 裝置，M.2_2 將啟用，U.2 將停用。

[U.2] 啟用 U.2 並停用 M.2_2。

USB Type C Power Switch

[Auto] 本項目會自動偵測 USB Type C 並提供穩定的電源。

[Enabled] 本項目讓 USB Type C 連結埠一直提供穩定的電源。

RGB LED lighting

系統在工作狀態時

當系統在工作狀態時，本項目用來關閉或開啟 RGB LED 指示燈。

設定值有：[On] [Off]

系統在睡眠、休眠或軟關機狀態時

當系統在睡眠、休眠或軟關機狀態時，本項目用來關閉或開啟 RGB LED 指示燈。

設定值有：[On] [Off]

Intel LAN / LAN2 Controller

本項目讓您啟用或停用 Intel LAN / LAN2 網路控制器。設定值有：[Disabled] [Enabled]

在 S4+S5 或 S5 休眠模式下關閉某些電源，減少待機模式下電力的流失，以符合歐盟能源使用產品（Energy Related Product）的規範。當設定為 [Enabled] 時，其他 PME 選項將被關閉。

4.5.10 網路協定堆疊設定（Network Stack Configuration）

本選單顯示已連結裝置的 SMART information。

NVM Express 裝置不支援 SMART 資訊。

4.5.12 USB 裝置設定（USB Configuration）

本選單可讓您變更 USB 裝置的各項相關設定。

在 Mass Storage Devices 項目中會顯示自動偵測到的數值或裝置。若無連接任何裝置，則會顯示 None。

USB Single Port Control

本項目用來啟動或關閉個別 USB 連接埠。

USB 連接埠的位置請參考 3.1 主機板構造圖的說明。

4.5.13 Thunderbolt（TM）設定（Thunderbolt Configuration）

本選單項目可讓您設定 Thunderbolt 各項設定值。

TBT Root port Selector

本項目用來選擇 thunder root 連接埠。

設定值有：[Thunderbolt Disabled] [PCIE4_1] [PCIE16_1] [PCIE16_2] [PCIE16_3] [PCIE16_4]

4.5.14 PCH-FW 設定（PCH-FW Configuration）

本項目可讓您設定 TPM 韌體。

4.6 啟動選單（Boot menu）

本選單可讓您變更系統啟動裝置與相關功能。

Fast Boot

[Disabled] 系統返回正常開機速度。

[Enabled] 加速系統啟動速度。

以下的項目只有在 Fast Boot 設定為 [Enabled] 時才會出現。

[Normal Boot] 電源中斷後，在下一次啟動時恢復至正常啟動速度。

[Fast Boot] 電源中斷後，在下一次啟動時加快啟動速度。

Boot Configuration

Setup Mode

[Advanced Mode] 本項目讓您在 POST 後進入 BIOS 的 Advanced Mode

[EZ Mode] 本項目讓您在 POST 後進入 BIOS 的 EZ Mode。

CSM（相容性支援模組）

本項目用來設定 CSM（相容性支援模組）項目來完全支援各種 VGA、啟動裝置和附加裝置，藉以獲得更佳的相容性。

Launch CSM

[Auto] 系統將自動偵測啟動裝置和附加裝置。

[Enabled] 為獲得更好的相容性，開啟 CSM 以完全支援非 UEFI 驅動的附加裝置或 Windows® UEFI 模式。

[Disabled] 關閉此功能。

以下的項目只有在 Launch CSM 設為 [Enabled] 時才會出現。

本項目用來選擇想要執行的 PCI-E/PCI 擴充裝置類型。

設定值有：[Legacy Only] [UEFI driver first]

Secure Boot

本項目用來設定 Windows® 安全啟動的相關參數以及管理系統金鑰，以提升系統在開機自我偵測（POST）時的安全性，避免受到未授權的使用者與惡意軟體的危害。

Boot Option Priorities

本項目讓您自行選擇開機磁碟並排列開機裝置順序。螢幕上顯示的裝置項目數量將視系統中安裝的裝置數量而定。

• 欲進入 Windows® OS 安全模式時，請在開機自我偵測（POST）時按下 （Windows® 8 不支援這項功能）。
• 開機時您可以在 ASUS Logo 出現時按下 選擇啟動裝置。

Boot Override

本項目將顯示可使用的裝置，裝置的名稱將因使用的硬體裝置不同而有所差異。點選任一裝置可將該將置設定為開機裝置。

4.7 工具選單（Tools menu）

本工具選單可以讓您針對特別功能進行設定。請選擇選單中的選項並按下 鍵來顯示子選單。

Setup Animator

本項目用來啟動或關閉設定動畫。

設定值有：[Disabled] [Enabled]

4.7.1 ASUS EZ Flash 3 應用程式

本項目可以讓您啟動華碩 EZ Flash 3 程式，按下 會出現再次確認的視窗，請使用左右方向鍵選擇 [Yes] 或 [No]，接著按下 確認。

請參考 4.10.2 華碩 EZ Flash 3 的說明。

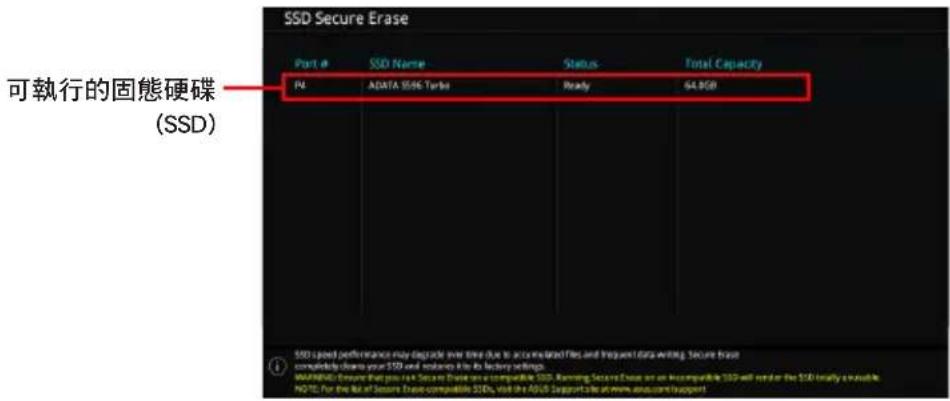

4.7.2 安全清除（Secure Erase）

固態硬碟（SSD）會隨著使用的時間與次數而降速。請定期清除固態硬碟，以維持良好速度。

安全清除僅限於 AHCI 模式時使用。請確認已將 SATA 模式設為 AHCI。點選進階選單 > PCH 儲存裝置設定 > SATA 模式選擇 > AHCI。

欲使用安全清除功能，請在進階選單中點選工具選單>安全清除。

查看華碩官方論壇以了解更多安全清除固態硬碟的相關問題。為避免造成驅動器的不穩定，請勿在不相容的固態硬碟上清除資料。

• 對固態硬碟進行安全清除資料時，請勿將電腦關機或重新啟動。
- 安全清除只有在連接至 Intel® SATA 連接埠時才會出現。請參考手冊中 3.1 主機板構造圖以獲得更多資訊。

• Frozen 當選取的磁碟機狀態為 Frozen 時，不能執行安全清除。若要移除鎖定，應對 SSD 執行一次開機循環。透過將磁碟機先拔除後再插入即可完成此操作。
• Locked 為避免無法順利於 SSD 執行安全清除，在執行安全清除時，請先解開已由華碩設定密碼的第三方軟體（Third-party software）。

4.7.3 ASUS O.C. Profile

本選單可以讓您儲存或載入 BIOS 設定。

Load from Profile

本項目可以讓您載入先前儲存在 BIOS Flash 中的 BIOS 設定。輸入一個儲存在 BIOS 設定中的設定檔編號，然後按下 鍵並選擇 Yes 來載入檔案。

• 當進行 BIOS 升級時，請勿關閉或重新啟動系統以免造成系統開機失敗。
• 建議您只在相同的記憶體/處理器設定與相同的 BIOS 版本狀態下，更新 BIOS 程式。

Profile Name

本項目用來輸入設定檔名稱。

Save to Profile

本項目可以讓您儲存目前的 BIOS 檔案至 BIOS Flash 中，並建立一個設定檔。從 1 至 8 選擇一個設定檔編號並輸入該編號，然後按下 鍵，接著選擇 Yes。

本項目可以由 USB 儲存裝置載入或儲存設定檔，或是載入或儲存設定檔至 USB 儲存裝置。

4.7.4 ASUS SPD Information

本選單顯示記憶體插槽的相關資訊。

本項目顯示安裝在本主機板的顯示卡，並顯示建議安裝的顯示卡數量讓您獲得最佳效能。

僅有特定的華碩顯示卡支援本功能。

Bus Interface

本項目可以讓您選擇 bus interface。

設定值有：[PCIEX16_1] [PCIEX16_2] [PCIEX16_3] [PCIEX16_4] [PCIE4_1]

4.8 離開 BIOS 程式（Exit menu）

本選單可讓您讀取 BIOS 程式出廠預設值與離開 BIOS 程式，並可儲存與取消對 BIOS 項目的變更。你也可以由 Exit 選單進入 EZ Mode。

Load Optimized Defaults

本項目可讓您載入 BIOS 程式設定選單中每個參數的預設值。當您選擇本項目或按下 ，便會出現一個確認對話視窗，選擇 OK 以載入預設值。

Save Changes & Reset

當您完成對 BIOS 設定程式所做的變更後，請選擇本項目或按下 ，將會出現一個確認對話視窗，請選擇 OK 以儲存設定並離開 BIOS 設定程式。

本項目可讓您放棄所做的變更，並回復原先儲存的設定。在選擇本項目或按下鍵後，將會出現一個確認對話視窗，請選擇 Yes 以放棄任何設定並載入原先儲存的設定，同時離開 BIOS 設定程式。

本項目可以讓您由含有資料系統的裝置中啟動 EFI Shell（shellx64.efi）。

4.9 伺服器管理選單（Server Mgmt menu）

伺服器管理選單（Server Mgmt menu）顯示伺服器管理狀態，以及提供您變更設定。

4.10 更新 BIOS 程式

華碩網站上提供有最新的 BIOS 程式，可以強化系統的穩定度、相容性或執行效能，但是執行 BIOS 程式更新是具有潛在性風險的，若是使用現有版本的 BIOS 程式都沒有發生問題時，請勿手動執行更新 BIOS 程式。不適當的 BIOS 程式更新可能會導致系統開機失敗。若有需要，請使用以下各節的方法來更新您的 BIOS 程式。

請造訪華碩網站（https://www.asus.com/tw/）來下載本主機板最新的 BIOS 程式。

1. EZ Update：在 Windows ^® 作業系統中更新 BIOS 程式。
2. ASUS EZ Flash 3：使用 USB 隨身碟來更新 BIOS。
3. ASUS CrashFree BIOS 3：當 BIOS 檔案遺失或損毀時，可以使用 USB 隨身碟或主機板的驅動程式與公用程式光碟來更新 BIOS。
   上述軟體請參考相關章節的詳細使用說明。

4.10.1 EZ Update

EZ Update 是一套可以讓您在 Windows 作業系統下，用來更新主機板 BIOS 檔案的公用程式。

• 在使用 EZ Update 之前，請先確認您已經經由內部網路對外連接，或者經由網際網路服務供應商（ISP）所提供的連線方式連接到網際網路。
  這個程式可以在主機板附贈的驅動程式及公用程式光碟中找到。

4.10.2 華碩 EZ Flash 3

華碩 EZ Flash 3 程式讓您能輕鬆的更新 BIOS 程式，可以不必再透過開機片的冗長程序或是到 DOS 模式下執行。

利用網際網路更新會因區域及連線情況而異。更新前請確認網路連線。

請依照以下步驟透過 USB 更新 BIOS 程式：

1. 進入 BIOS 設定程式的 Advanced Mode，選擇 Tool > ASUS EZ Flash 3 Utility，接著請按下 鍵。
2. 將儲存有最新的 BIOS 檔案的 USB 隨身碟插入 USB 連接埠。
3. 選擇 via Storage Device(s)。

1. 請使用 鍵操控 Drive 區域。
2. 請利用上/下方向鍵找到存放有最新 BIOS 檔案的 USB 隨身碟，接著請按下 鍵。
3. 請使用 鍵操控 Folder Info 區域。
4. 請利用上/下方向鍵找到 USB 隨身碟中最新的 BIOS 檔案，接著請按下 鍵開始 BIOS 更新作業。當 BIOS 更新作業完成後請重新啟動電腦。

• 本功能僅支援採用 FAT 32/16 格式的單一磁區 USB 隨身碟。
- 當更新 BIOS 時，請勿關閉或重置系統以避免系統開機失敗。

請讀取出廠預設值來保持系統的穩定。請參閱 4.8 離開 BIOS 程式 —節中 Load Optimized Defaults 項目的詳細說明。

請依照以下步驟透過網際網路更新 BIOS 程式：

1. 進入 BIOS 設定程式的 Advanced Mode，選擇 Tool > ASUS EZ 3 Flash 3 Utility，接著請按下 鍵。
2. 選擇 via Internet。

1. 請利用左右向鍵選擇網路連線，接著請按下 鍵。

1. 按照操作步驟完成 BIOS 更新作業。
2. 當 BIOS 更新作業完成後請重新啟動電腦。

請讀取出廠預設值來保持系統的穩定。請參閱 4.8 離開 BIOS 程式 一節中 Load Optimized Defaults 項目的詳細說明。

4.10.3 華碩 CrashFree BIOS 3

華碩最新自行研發的 CrashFree BIOS 3 工具程式，讓您在當 BIOS 程式和資料被病毒入侵或毀損時，可以輕鬆的從驅動程式及公用程式光碟，或是從含有最新或原始的 BIOS 檔案的 USB 隨身碟中回復 BIOS 程式的資料。

在驅動程式及公用程式光碟中的 BIOS 程式版本可能會比官方網站上的 BIOS 程式版本舊，若是想要使用更新的 BIOS 程式，請至 https://www.asus.com/support/ 網站下載，並儲存在可攜式儲存裝置中。

回復 BIOS 程式

請依照下列步驟使用公用程式光碟回復 BIOS 程式：

1. 啟動系統。
2. 將主機板的公用程式光碟放入光碟機，或是將含有最新或原始的 BIOS 檔案的 USB 隨身碟插入 USB 連接埠。
3. 接著工具程式便會自動檢查光碟片或儲存裝置中是否存在 BIOS 檔案。當搜尋到 BIOS 檔案後，工具程式會開始讀取 BIOS 檔案並自動進入 ASUS EZ Flash 3 程式。
4. 系統需要您進入 BIOS 程式來回復 BIOS 設定，為了確保系統的相容性與穩定性，建議您按下 按鍵來載入 BIOS 程式的預設值。

當更新 BIOS 時，請勿關閉或重置系統以避免系統開機失敗。

磁碟陣列設定

在本章節中，我們將介紹關於伺服器的磁碟陣列的設定與說明。

5

5.1 RAID 功能設定

本主機板內建 Intel ^® 晶片組，可以讓您透過 Intel ^® Rapid Storage 技術來設定 RAID 0、1、5 與 RAID 10 磁碟陣列。

若您想要使用設置有 RAID 磁碟陣列的硬碟機來啟動系統，請在安裝作業系統到選定的硬碟之前，先將公用程式 DVD 光碟內的 RAID 驅動程式檔案複製至磁碟片中。請參考 5.2 建立一張搭載有 RAID 驅動程式的磁片一節的說明。

本章節圖示僅供參考。

5.1.1 RAID 定義

RAID 0 的主要功能為「Data striping」，即區塊延展。其運作模式是將磁碟陣列系統下所有硬碟組成一個虛擬的大硬碟，而資料存取方式是平均分散至多顆硬碟，是以並行的方式讀取/寫入資料至多顆硬碟，如此可增加存取的速度，若以二顆硬碟所建構的 RAID 0 磁碟陣列為例，傳輸速度約為陣列中轉速最慢的硬碟的二倍速度。整體而言，RAID 0 模式的磁碟陣列可增加資料傳輸的效能與速率。

RAID 1 的主要功能為「Data Mirroring」，即資料映射。其運作模式是將磁碟陣列系統所使用的硬碟，建立為一組映射對應（Mirrored Pair），並以平行的方式讀取/寫入資料至多顆硬碟。而寫入至各個硬碟的資料是完全一樣的，在讀取資料時，則可由本組內所有硬碟同時讀出。而 RAID 1 模式的磁碟陣列最主要就是其容錯功能（fault tolerance），它能在磁碟陣列中任何一顆硬碟發生故障的情況時，其它硬碟仍可以繼續動作，保持系統不中斷運行。即使陣列中某一顆硬碟損毀時，所有的資料仍會完整地保留在磁碟陣列的其它硬碟中。

RAID 5 的主要功能為將資料與驗證資訊加以延展，分別記錄到三部或以上的硬碟機中。而 RAID 5 陣列設定的優點，包括有取得更理想的硬碟效能、具備容錯能力，與更大的儲存容量。RAID 5 陣列模式最適合的使用範疇，可用於交叉處理作業、資料庫應用、企業資源的規劃，與商業系統的應用。這類型的陣列模式，最少需要三部硬碟機方可進行設定。

RAID 10 的主要功能為「Data striping」+「Data Mirroring」，也就是集 RAID 0 與 RAID 1 之所長，不但可運用到 RAID 0 模式所提供的高速傳輸速率，也保有了 RAID 1 模式的資料容錯功能，讓您不但享有高速的資料傳輸功能，對於資料的保存也無後顧之憂。

5.1.2 安装儲存裝置

本主機板支援 Serial ATA 硬碟機與 PCIE SSD 儲存裝置。為了最佳的效能表現，當您要建立陣列模式設定時，請盡可能採用具備相同型號與容量的硬碟機。

儲存裝置的安裝，請參考第二章的相關說明。

5.1.3 進入 UEFI BIOS 的 Intel® Rapid Storage Technology

請依照下列步驟來進入 UEFI BIOS 的 Intel® Rapid Storage Technology：

1. 在開機之後系統仍在記憶體的開機自我測試（Power-On Self Test，POST）時，按下 按鍵進入 BIOS 設定程式。
2. 進入主選單（Main）後，選擇 Advanced > PCH Storage Configuration 選項，然後按 。
3. 將 SATA Mode Selection 選項設定為 [Intel RST Premium With Intel Optane System Acceleration (RAID)]。
4. 進入啟動選單（Boot）後，選擇 CSM（相容性支援模組）> Launch CSM 選項，然後將項目設定為 [Disabled]。
5. 儲存您的設定值並退出 BIOS 程式，然後再次進入 BIOS 程式。
6. 進入主選單（Main）後，選擇 Advanced > Intel(R) Rapid Storage Technology 選項，然後按 以顯示 Intel® Rapid Storage Technology 選單。

關於如何在 BIOS 中針對選單進行瀏覽與輸入，請參考第四章的相關說明。

由於晶片的限制，當您設定 SATA 連接埠為 RAID 時，所有的 SATA 連接埠均會以 RAID 模式運作。

建立 RAID 設定

請依照下列步驟建立 RAID 設定：

1. 從 Intel Rapid Storage Technology 選單中選擇 Create RAID Volume 然後按下 按鍵，會出現如下圖所示的視窗畫面。

1. 在 Name 的提示對話框中為您的 RAID 磁區輸入一個名稱，然後按下 按鍵。
2. 在 RAID Level 的提示對話框中選擇您想要的 RAID 層級，然後按下 按鍵。
3. 當 Select Disks 選項出現，請按下 按鍵與選擇 X 以便選擇要進行陣列設定的硬碟裝置。接著如下圖所示的畫面便會出現。

1. 使用向上、向下方向鍵來選擇 RAID 磁碟陣列（RAID 0、RAID 10、RAID 5）要分割的容量，然後按下 按鍵。分割的數值可由 4KB 遞增至 128KB，資料分割的數值應該以硬碟使用的目的來決定。下列為建議選項：

RAID 0: 128KB

RAID 10: 64KB

RAID 5: 64KB

若此系統欲作為伺服器使用，建議您選擇較低的磁區大小；若此系統欲作為多媒體電腦用來執行影音的編輯製作，建議您選擇較高的磁區大小來獲得更佳的效能。

1. 在 Capacity（MB）的提示對話框中輸入您所要的陣列容量，接著按下 按鍵。本項目預設值是採用最高可容許的磁碟容量。
2. 在 Create Volume 的提示對話框中按下 按鍵來建立磁碟陣列，然後回到 Intel® Rapid Storage Technology 選單。

當您要刪除 RAID 設定時請小心，儲存在硬碟中的資料會被全部刪除。

請依照以下步驟刪除 RAID 陣列：

1. 從 Intel Rapid Storage Technology 選單中選擇您想要刪除的 RAID 設定，然後按下 按鍵，會出現如下圖所示的視窗畫面。

1. 在 Delete 的提示對話框中按下 按鍵，再選擇 Yes 以刪除 RAID 設定，然後回到 Intel Rapid Storage Technology 選單或是選擇 No 以取消設定。

5.1.4 進入 UEFI BIOS 的 Intel® Virtual Raid on CPU

本項目需要 KEY 模組以啟用支援 Intel® CPU RSTe 的 CPU RAID 功能。

• KEY 模組請另行購買。
  • HYPER M.2 X16 卡請另行購買。
• 由於 CPU 行為的限制，Intel® CPU RSTe 的 CPU RAID 功能僅支援 Intel® Skylake / Cascade Lake-W 系列處理器（6 核心或以上）及 Intel® SSD 模組。
  • VROC_HW_KEY 的位置請參考 3.5 內部連接埠 的說明。

由於硬體設計關係，您的主機板不支援 CPU RAID 設定為作業系統驅動。

請依照下列步驟來進入 BIOS 的 Intel® Virtual Raid on CPU：

1. 在開機自我測試（POST）時進入 BIOS 設定程式。
2. 進入啟動選單（Boot）後，選擇 CSM（相容性支援模組）> Launch CSM 選項，然後將項目設定為 [Disabled]。
3. 進入進階選單（Advanced）後，選擇 CPU Storage Configuration，並選擇已安裝 Hyper M.2 X16 卡或 PCIE X4 SSD 卡的 PCIE 插槽，設定為 Hyper M.2 X16 或 PCIE X4 SSD Card。
4. 儲存您的設定值並退出 BIOS 程式，然後再次進入 BIOS 程式。
5. 進入進階選單（Advanced）後，選擇 Intel(R) Virtual Raid on CPU > All Intel VMD Controllers，然後按 以顯示 Intel® Virtual Raid on CPU 選單。

關於如何在 BIOS 中針對選單進行瀏覽與輸入，請參考第四章的相關說明。

建立 RAID 設定

請依照下列步驟建立 RAID 設定：

1. 從 Intel Rapid Storage Technology 選單中選擇 Create RAID Volume 然後按下 按鍵，會出現如下圖所示的視窗畫面。

1. 在 Name 的提示對話框中為您的 RAID 磁區輸入一個名稱，然後按下 按鍵。
2. 在 RAID Level 的提示對話框中選擇您想要的 RAID 層級，然後按下 按鍵。
3. 選擇 Enable RAID spanned over VMD Controllers，然後按下 按鍵並選擇 X 以開啟本功能。
4. 當 Select Disks 選項出現，請按下 按鍵與選擇 X 以便選擇要進行陣列設定的硬碟裝置。接著如下圖所示的畫面便會出現。

1. 使用向上、向下方向鍵來選擇 RAID 磁碟陣列（RAID 0、RAID 10、RAID 5）要分割的容量，然後按下 按鍵。分割的數值可由 4KB 遞增至 128KB，資料分割的數值應該以硬碟使用的目的來決定。下列為建議選項：

RAID 0: 128KB

RAID 10: 64KB

RAID 5: 64KB

若此系統欲作為伺服器使用，建議您選擇較低的磁區大小；若此系統欲作為多媒體電腦用來執行影音的編輯製作，建議您選擇較高的磁區大小來獲得更佳的效能。

1. 在 Capacity（MB）的提示對話框中輸入您所要的陣列容量，接著按下 按鍵。本項目預設值是採用最高可容許的磁碟容量。
2. 在 Create Volume 的提示對話框中按下 按鍵來建立磁碟陣列，然後回到 Intel® Rapid Storage Technology 選單。

當您要刪除 RAID 設定時請小心，儲存在硬碟中的資料會被全部刪除。

請依照以下步驟刪除 RAID 陣列：

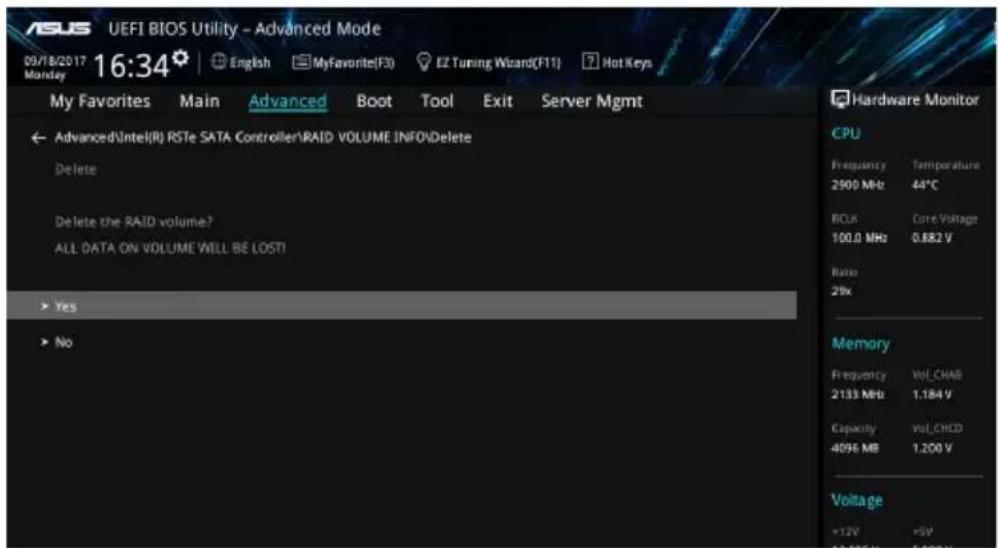

1. 從 Intel Rapid Storage Technology 選單中選擇您想要刪除的 RAID 設定，然後按下 按鍵，會出現如下圖所示的視窗畫面。

1. 在 Delete 的提示對話框中按下 按鍵，再選擇 Yes 以刪除 RAID 設定，然後回到 Intel Rapid Storage Technology 選單或是選擇 No 以取消設定。

在 Windows® 10 作業系統安裝時安裝 RAID 控制器驅動程式

在建立 RAID 後，您可以開始安裝作業系統至個別的磁碟機或可開機陣列。下面將提供如何在作業系統安裝時安裝 RAID 控制器驅動程式的說明。

請依照下列步驟來在安裝 Windows® 10 作業系統時安裝 RAID 控制器驅動程式：

1. 使用 Windows ^® 10 作業系統安裝光碟將電腦開機。依照螢幕指示開始安裝 Windows ^® 10。

2. 當出現安裝類型選項時，點選 Custom: Install Windows only (advanced)。

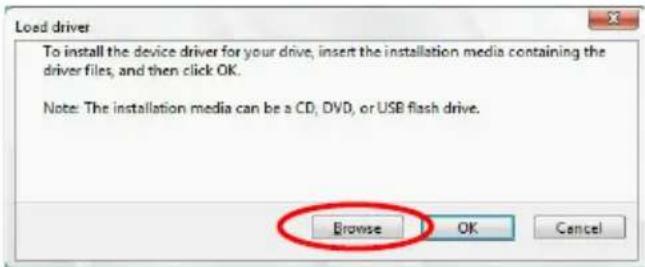

1. 訊息欄跳出，提醒插入含有 RAID 驅動程式的安裝媒體。若您的系統中僅有一個光碟機，請先取出 Windows 作業系統安裝光碟，並置換為主機板驅動程式與公用程式光碟。點選 Browse 以繼續。

1. 找到主機板驅動程式與公用程式光碟，接著點選 OK 以繼續。

2. 從清單中選取需要的 RAID 控制器驅動程式，接著點選 Next（下一步）。

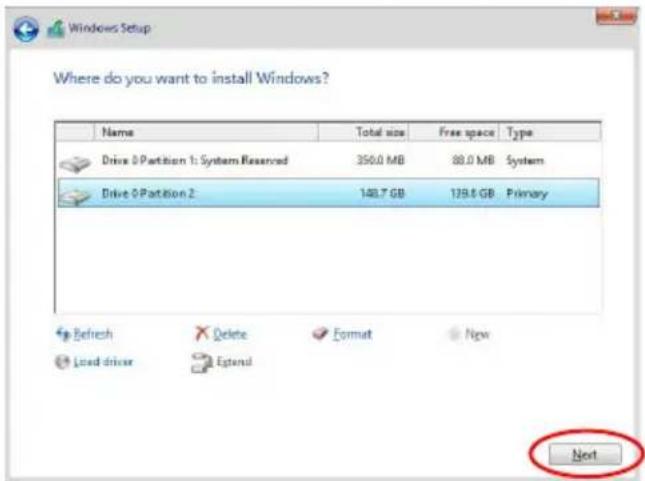

3. 當 RAID 驅動程式載入完成，將主機板驅動程式與公用程式光碟置換為 Windows Server 安裝光碟。選取欲安裝 Windows 的磁碟機，接著點選 Next（下一步）。

1. 接著設定會和作業系統安裝一起進行。依照螢幕指示繼續。

5.1.5 進入 Intel® Rapid Storage Technology Option ROM 公用程式

請依照下列步驟來進入 Intel® Rapid Storage Technology Option ROM 公用程式：

1. 啟動您的電腦。
2. 當系統執行開機自我檢測程序（POST）時，按下 + 按鍵來進入公用程式主選單。

在螢幕下方的 navigation 導覽鍵可讓您移動光棒到不同的選項並選擇選單中的選項。

本節中的 RAID BIOS 設定畫面僅供參考之用，故所顯示的畫面與實際設定畫面可能稍有不同。

本公用程式可以支援四個硬碟進行 RAID 設定。

建立 RAID 設定

請依照下列步驟建立 RAID 設定：

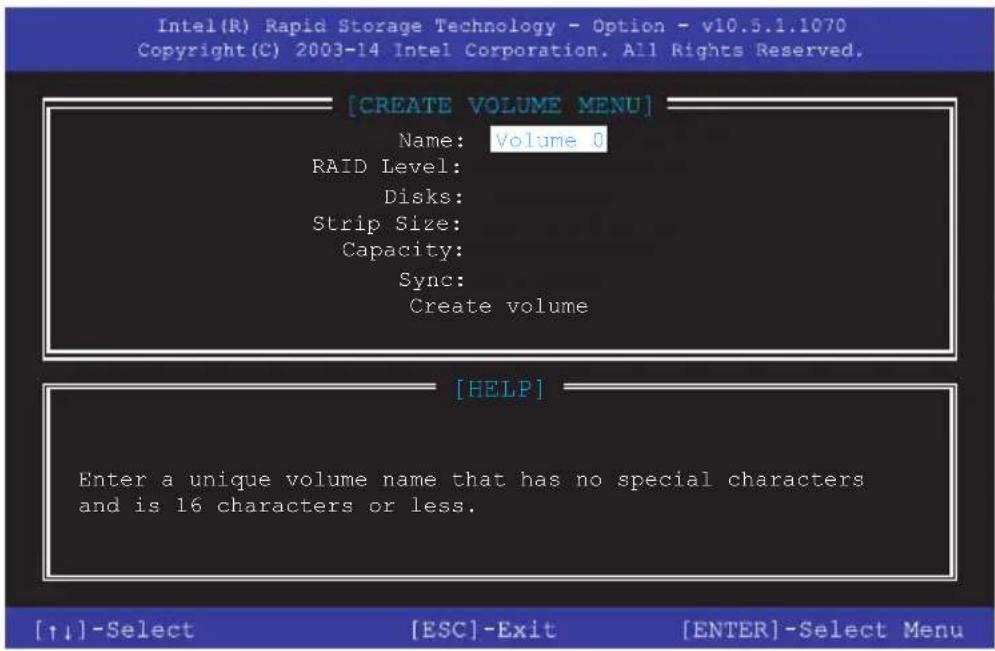

1. 選擇 1. Create RAID Volume 然後按下 按鍵，會出現如下圖所示的視窗畫面。

1. 為您的 RAID 磁區鍵入一個名稱，然後按下 按鍵。
2. 使用向上、向下方向鍵來選擇您想要的 RAID 層級，然後按下 按鍵。

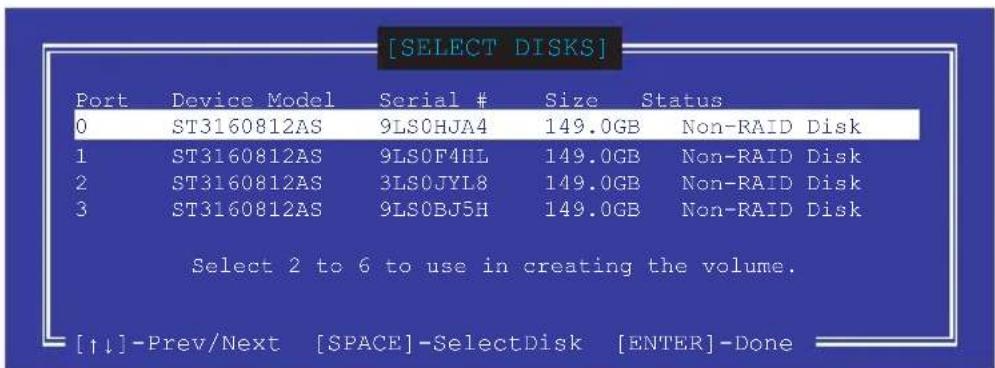

3. 當 Disk 選項出現，請按下 按鍵以便選擇要進行陣列設定的硬碟裝置。接著如下圖所示的畫面便會出現。

1. 請使用向上、向下方向鍵來選擇硬碟裝置，確認後請按下 按鍵來進行選擇。接著被選定的硬碟裝置旁便會出現一個小三角形圖示。當要進行陣列設定的硬碟裝置選擇完畢後，請按下 按鍵。
2. 使用向上、向下方向鍵來選擇 RAID 磁碟陣列（RAID 0、RAID 10、RAID 5）要分割的容量，然後按下 按鍵。分割的數值可由 4KB 遞增至 128KB，資料分割的數值應該以硬碟使用的目的來決定。下列為建議選項：

RAID 0:128KB

RAID 10: 64KB

RAID 5: 64KB

若此系統欲作為伺服器使用，建議您選擇較低的磁區大小；若此系統欲作為多媒體電腦用來執行影音的編輯製作，建議您選擇較高的磁區大小來獲得更佳的效能。

1. 輸入您所要的陣列容量，接著按下 按鍵。本項目預設值是採用最高可容許的磁碟容量。

2. 在 Create Volume 的提示對話框中再按下 按鍵來建立磁碟陣列，接著便會出現如下圖的視窗畫面。

1. 按下按鍵 來建立陣列並回到主選單，或是按下 來回到 CREATE VOLUME MENU（建立陣列標籤）選單。

當您要刪除 RAID 設定時請小心，儲存在硬碟中的資料會被全部刪除。

請依照以下步驟刪除 RAID 陣列：

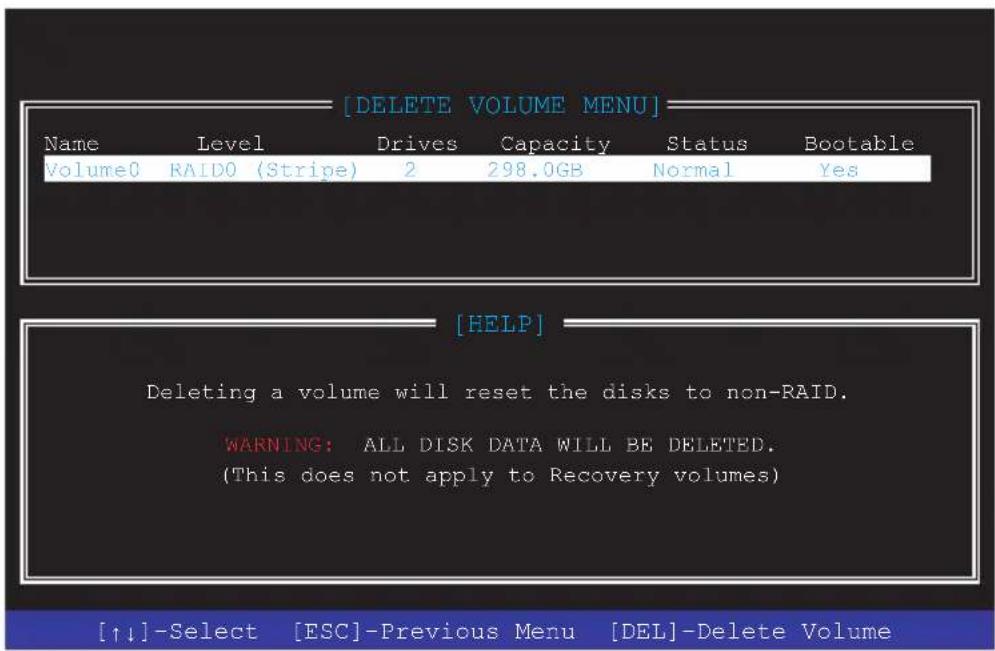

1. 選擇 2. Delete RAID Volume 然後按下 按鍵，會出現如下圖所示的視窗畫面。

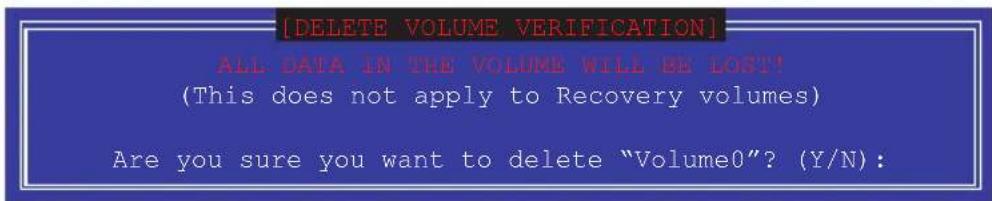

1. 使用向上、向下方向鍵來選擇您想要刪除的 RAID 設定，然後按下 按鍵。接著如下圖所示的畫面便會出現。

1. 按下 按鍵來刪除 RAID 並回到主選單，或是按下 來回到 DELETE VOLUME MENU（建立陣列標籤）選單。

離開 Intel® Rapid Storage Technology Option ROM 公用程式

請依照以下步驟離開公用程式：

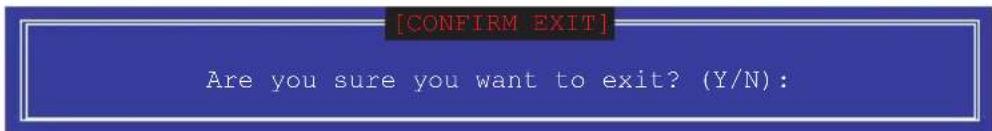

1. 選擇 5. Exit 然後按下 按鍵，會出現如下圖所示的視窗畫面。

1. 按下 按鍵來離開公用程式，或是按下 回到主選單。

5.2 建立一張搭載有 RAID 驅動程式的磁片

5.2.1 在安裝 Windows® 作業系統時安裝 RAID 驅動程式

請依照下列步驟在 Windows® 作業系統中安裝 RAID 驅動程式：

1. 當安裝作業系統時，選擇 Load Driver。
2. 將搭載有 RAID 驅動程式的 USB 儲存裝置置入 USB 連接埠，並點選 Browse。
3. 請選擇您的裝置後，選擇 Drivers > RAID，並選擇 RAID 驅動程式檔案再按下 OK。
4. 請依照螢幕指示來完成驅動程式的安裝。

在從 USB 儲存裝置載入 RAID 驅動程式之前，您必須使用另一台電腦來將公用程式光碟中的 RAID 驅動程式複製到 USB 儲存裝置。

若要在 RAID 模式下設定 Windows® UEFI 作業系統，請先將光碟機載入 UEFI 驅動程式。

附錄

本附錄為提供您參考的相關聯絡資訊。

WS C422 PRO/SE 架構圖（48-Lane）

Q-Code 列表

ACPI/ASL 檢查表（在作業系統下）

華碩電腦公司 ASUSTeK COMPUTER INC.（台灣）

市場訊息

地址：台灣臺北市北投區立德路 15 號 1 樓

電話 : [phone]

傳真 : [phone]

網址 : http://www.asus.com/tw/

技術支援

電話 : [phone] (0800-093-456)

線上支援：https://www.asus.com/support/Product/ContactUs/Services/questionform/?lang=zh-tw

ASUS COMPUTER INTERNATIONAL（美國）

市場訊息

地址 : 48720 Kato Rd., Fremont, CA 94538, USA

傳真 : [phone]

網址 : http://www.asus.com/us/

技術支援

電話 : [phone]

傳真 : [phone]

線上支援：https://www.asus.com/support/Product/ContactUs/Services/questionform/?lang=en-us

ASUS COMPUTER GmbH（德國/奧地利）

市場訊息

地址 : Harkortstrasse 21-23, 40880 Ratingen, Germany

網址 : http://www.asus.com/de/

線上支援：https://www.asus.com/support/Product/ContactUs/Services/questionform/?lang=de-de

技術支援

電話（DE）：[phone]

電話（AT）：[phone]

線上支援：https://www.asus.com/de/support

華碩電腦（上海）有限公司

ASUSTEK COMPUTER (SHANGHAI) CO., LTD.

市場訊息

地址：上海市閔行區金都路5077號

電話 : [phone]

網址 : http://w3.asus.com.cn

技術支援

電話 : [phone] (400-620-6655)

線上支援：https://www.asus.com/support/Product/ContactUs/Services/questionform/?lang=zh-cn

ASUS Czech Service s.r.o. (歐洲)

市場訊息

地址 : Na Rovince 887, 720 00 Ostrava – Hrabová, Czech Republic

傳真 : [phone]

網址 : http://www.asus.com/cz/

技術支援

電話 : [phone]

電話 : [phone]

傳真 : [phone]

電子信箱：[e-mail]

線上支援：https://www.asus.com/support/Product/ContactUs/Services/questionform/?lang=nl-nl

ASUS Polska Sp. z o.o. (波蘭)

市場訊息

ASK-Service（俄羅斯與獨立國家聯合體(CIS)）

市場訊息
