DH38MS - 电锤 HiKOKI - 免费用户手册
免费查找设备手册 DH38MS HiKOKI PDF格式.
| 类型 | 电锤 |
| 品牌 | HiKOKI |
| 型号 | DH38MS |
| 电压 | 220 V~ |
| 输入功率 | 950 W |
| 钻孔能力 (混凝土) | 38 mm |
| 取芯钻头能力 | 105 mm |
| 空载转速 | 620 /min |
| 满载冲击率 | 2800 /min |
| 重量 (不含电源线、侧手柄) | 6.4 kg |
| 工具柄类型 | SDS max |
| 标准附件 | 塑料模具箱、侧手柄 |
| 可选附件 | 钻头（锥柄、SDS-plus适配器）、取芯钻头、尖凿、冷凿、切割器、铲凿、套管工具、化学锚栓适配器、钻夹头、夹头适配器、润滑脂 |
| 应用 | 混凝土钻孔、锚孔、拆除、凿削、挖掘、修整 |
| 工作模式 | 旋转+冲击、仅冲击、仅旋转（需使用附件） |
| 安全特性 | 安全离合器、绝缘握持面、自动停止碳刷 |
| 维护 | 每6个月更换润滑脂，检查碳刷磨损极限7 mm |
| 预热要求 | 在寒冷地区，以低负载运转直至听到冲击声以预热 |
常见问题 - DH38MS HiKOKI
用户关于以下问题的提问 DH38MS HiKOKI
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 电锤 免费PDF格式！查找您的手册 DH38MS - HiKOKI 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 DH38MS 品牌 HiKOKI.
用户手册 DH38MS HiKOKI
使用自钻锚栓进行钻孔和打入作业...10
使用电锤夹盘和夹盘附加器....10
操作取心钻具的方法....11
更换润滑油....12
维护和检查....13
维修零部件一览表....14
电动工具通用安全警告
警告！
阅读所有警告和所有说明。
不遵照以下警告和说明会导致电击、着火和 / 或严重伤害。
保存所有警告和说明书以备查阅。
在所有下列的警告中术语 “电动工具” 指市电驱动 (有线) 电动工具或电池驱动 (无线) 电动工具。
1）工作场地的安全
a）保持工作场地清洁和明亮。
混乱和黑暗的场地会引发事故。
b）不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。
电动工具产生的火花会点燃粉尘或气体。
c）让儿童和旁观者离开后操作电动工具。
注意力不集中会使操作者失去对工具的控制。
2）电气安全
a）电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的电动工具不能使用任何转换插头。
未经改装的插头和相配的插座将减少电击危险。
b）避免人体接触接地表面，如管道、散热片和冰箱。
如果你身体接地会增加电击危险。
c）不得将电动工具暴露在雨中或潮湿环境中。
水进入电动工具将增加电击危险。
d）不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电线远离热源、油、锐边或运动部件。
受损或缠绕的软线会增加电击危险。
e）当在户外使用电动工具时，使用适合户外使用的外接软线。
适合户外使用的软线将减少电击危险。
f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保护器（RCD）。
使用RCD可减小电击危险。
3）人身安全
a）保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。
在操作电动工具时瞬间的疏忽会导致严重人身伤害。
b）使用个人防护装置。始终佩戴护目镜。
安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力防护等装置能减少人身伤害。
c）防止意外起动。确保开关在连接电源和 / 或电池盒、拿起或搬运工具时处于关断位置。
手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危险。
d）在电动工具接通之前，拿掉所有调节钥匙或扳手。
遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。
e）手不要伸展得太长。时刻注意立足点和身体平衡。
这样在意外情况下能很好地控制电动工具。
f）着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动部件。
宽松衣服、佩饰或长发可能会卷入运动部件中。
g）如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使用得当。
使用这些装置可减少尘屑引起的危险。
4）电动工具使用和注意事项
a）不要滥用电动工具，根据用途使用适当的电动工具。
选用适当设计的电动工具会使你工作更有效、更安全。
b）如果开关不能接通或关断工具电源，则不能使用该电动工具。
不能用开关来控制的电动工具是危险的且必须进行修理。
c）在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插头和/或使电池盒与工具脱开。
这种防护性措施将减少工具意外起动的危险。
d）将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电动工具或对这些说明不了解的人操作电动工具。
电动工具在未经培训的用户手中是危险的。
e）保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。
许多事故由维护不良的电动工具引发。
中文
f）保持切削刀具锋利和清洁。
保养良好的有锋利切削刃的刀具不易卡住而且容易控制。
g）按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和工具的刀头等。
将电动工具用于那些与其用途不符的操作可能会导致危险。
5）维修
a）将你的电动工具送交专业维修人员，使用同样的备件进行修理。
这样将确保所维修的电动工具的安全性。
注意！
不可让儿童和体弱人士靠近工作场所。
应将不使用的工具存放在儿童和体弱人士接触不到的地方。
电锤使用安全警告
- 戴好耳罩。
暴露在噪声中会引起听力损伤。 - 使用随工具提供的辅助手柄。
操作失手会引起人身伤害。 - 在切削附件可能触及暗线或其自身软线之处进行操作时，要通过绝缘握持面来握持工具。切削附件碰到带电导线会使工具外露的金属零件带电从而使操作者受到电击。
- 作业之后的钻头仍处在高热状态下，切不可摸触，以免灼伤。
- 对墙壁、天花板和地板进行钻孔或钻碎作业时，应彻底查明里面是否敷设电缆或导管。
- 使用电锤时，应牢牢握住工具的操作柄和侧柄。否则，所产生的反作用力会将孔钻歪，甚至会造成危险。
- 当电动工具作业时，请勿触摸其金属部分。若作业中的电动工具接地，则抑制工具无线波杂音的功能会受影响。
- 佩戴防尘口罩
不要吸入在钻凿操作过程中产生的有害粉尘。粉尘会危机到自身和旁观者的身体健康。
符号
警告！
如下所示的符号用于本机。使用前请务必理解其含意。
为降低伤害风险，用户必须阅读使用说明书
规格
| 电压 220 V | ~ |
| 输入功率 950 W | |
| 能力 | 钻头:38 mm取心钻具:105 mm |
| 空载转速 620 /min | |
| 满载锤击率 2800 /min | |
| 重量(不带电源线和侧柄) 6.4 kg | |
标准附件
除了主机（1 台）外，产品包中还包括表中所列的附件。
| 壳体(塑料模制品)1 |  | ||
| 侧柄 |  | 1 | |
选购附件（分开销售）
- 穿孔钻（旋钻+锤击）
(1) 钻头 (SDS 最大柄)
| 外径(mm)总长(mm)外径(mm)总长(mm) | |||
| 16 | 340,540 | 28 | 370,5701932 |
| 22 | 320,520 | 38 | |
| 25 | |||
中文
2. 锚栓孔钻 (旋钻 + 锤击)
钻头(锥柄)
(3) 制销
| 锥柄附加器 适用钻头 | |
| 莫氏锥度(1号) | 钻头(锥柄)11,12.3,12.7,14.3,14.5,17.5 mm |
SDS 加柄头的附加器
(1) 钻头 (SDS 加柄)
(2) SDS 加柄头的附加器
(SDS 最大柄)
3. 大径孔钻 (旋钻 + 锤击)
(2) 取心钻具 (3) 取心钻柄(带导板)(1) 中间销
(1) 中间销
● 适应自 38 mm 至 105 mm 的取心钻具。
● 适应 32 mm 至 35 mm 的取心钻具。
注：
不能适用于 25 mm 和 29 mm 的取心钻具。
(2) 取心钻具
● 外径 25, 29, 32, 35, 38, 45, 54, 64, 79, 94, 105mm (带导板, 不适应 25 mm 和 29 mm 的取心钻具)
(3) 取心钻柄
● 适应于 38 mm 以上的取心钻具。
● 适应于 35 mm 以下的取心钻具。
- 钻孔 ……用于钻金属和木材 5. 用树脂锚栓进行螺栓放置作业。
(旋钻+锤击)
13 mm 电钻夹盘
(13VLA)
夹盘附加器
(SDS 最大柄)
(市售的标准插座)
(SDS 最大柄)
12.7 mm 树脂锚栓 附加器
19 mm 树脂锚栓附 加器
夹盘扳手
- 破碎（锤击）7. 开槽和饰边（锤击）
(1) 尖凿
总长：280,400 mm
- 切柏油（锤击）9. 挖掘工件（锤击）
(1) 刀具
- 喷射器（用于清除切层） 13. 电动锤润滑油 A
70g (在管内)
30g (在管内)
用途
○ 混凝土钻孔
○ 钻开锚栓孔
○ 粉碎混凝土，凿平，挖掘，切屑（与选购件配合使用）
作业之前
1. 电源
确认所使用的电源与工具铭牌上标示的规格是否相符。
2. 电源开关
确认电源开关是否切断。若电源开关接通，则插头插入电源插座时电动工具将出其不意地立刻转动，从而招致严重事故。
3. 延伸电缆
若作业场所移到离开电源的地点，应使用负载量足够、铠装合适的延伸线缆，并且要尽可能地短些。
4. 如何安装工具
注：
对于诸如尖钻头和冷凿之类的工具，请只使用日立牌正宗产品。

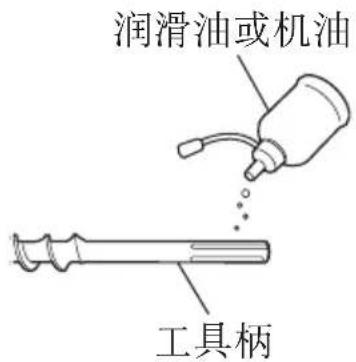

(1) 先将工具柄擦净，然后将润滑油或机油涂抹于工具柄上。(图 1)

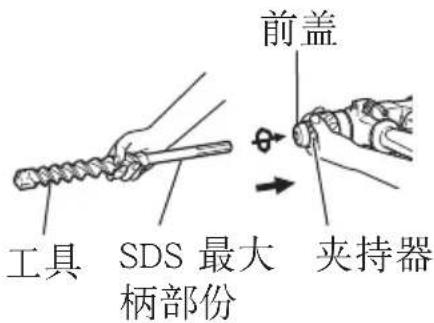

(2) 如图 2 所示，要安装工具 (SDS 最大柄) 时，将它插入孔内直至其抵达孔底。
如果继续轻轻转动工具，您可感觉到有钩处。在此位置，将夹持器推向箭头标记方向并将工具完全插入，直至其抵达尽头。
松开夹持器，使夹持器恢复原来的状态，并将工具固定在相应位置。
(3) 拉动工具以确认它已被完全锁定。
(4) 要卸下工具时，按箭头方向尽量拉动夹持器并拉出工具。
图 1
图2
使用手提电锤的方法
注：
使用工具之前，请确定侧柄中的翼形螺栓已正确锁紧。

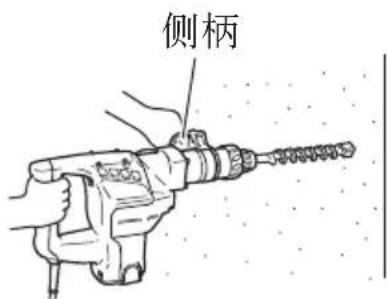

1. 钻孔方法 (图 3)
(1) 把钻头放到钻孔位置，然后拉动开关触发器。
(2) 电锤只需稍按压，让切屑能自由排出即可，无需用力推压。
注意！
图3
本机内装有滑动离合器，钻头碰到钢筋等硬物时，钻头会突然停止转动。这时，机身会因反冲力而转动。因此，进行作业时，必须牢牢握住侧柄和主柄。
- 凿平和破碎 (图 4)
把钻头放到凿平和破碎的作业位置上，利用手提电锤自重进行作业。
作业时，无需用力推压。
- 在“旋钻+锤击”状态下钻孔时：
注意！
在马达转动时如果切换选择杆，工具会突然开始转动，从而导致意外事故发生。务请在马达完全停止转动后再切换选择杆。

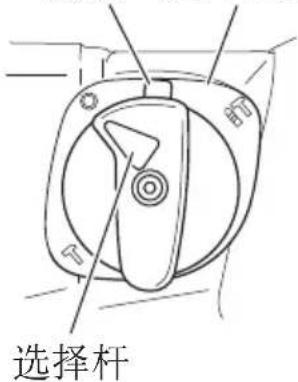

(1) 切换至 “旋钻+锤击” 状态
(a) 按该键，解除锁定并按顺时针方向转动选择杆。
(b) 如图 5 所示，将选择杆的 ▲ 对准选择杆座上的 IT。
(c) 松开该键锁定选择杆。
注：
转动选择杆（请勿按该键）以查看它是否完全锁定并确认它不会转动。
- 在“锤击”状态下凿平和凿孔：
注意！
○ 如果在马达转动中切换选择杆，工具可能会突然开始转动而导致意外事故发生。务请在马达完全停止转动的状态下切换选择杆。
○ 如果在“旋钻+锤击”的位置使用尖钻或冷凿，工具会开始转动而导致意外事故发生。务请在“锤击”的位置使用它们。
(1) 切换至 “锤击”
(a) 按该键，松开锁定并按逆时针方向转动选择杆。
(b) 如图 6 所示，将选择杆的 ▲ 对准选择杆座上的 T。
(c) 松开该键以锁定选择杆。
注：
转动选择杆（请勿按键）以查看它是否被完全锁定并确认它不会转动。
(2) 当固定冷凿等的作业位置时
(a) 按该键，松开锁定并转动选择杆。
如 图 7 所示，将选择杆的对准选择杆座上的◎。
图6
按键 选择杆座
图 7
中文
(b) 松开该键以锁定选择杆。
(c) 如图 8 所示，转动夹持器并将工具固定在所需的作业方向。
(d) 请根据上面（1）中所述的步骤，将选择杆切换至“锤击”的位置并固定工具的位置。
5. 加热(图 9)
在寒冷地区，本装置的润滑油润滑系统可能需要加热。
使钻头前端触及混凝土表面，打开开关开始加热。注意，在听到钻击声后才使用本装置。
注意！
在进行加热作业时，请用双手稳稳地握住侧柄和钻体，并小心不要因钻头被卡住而使您的身体倾斜。
图8

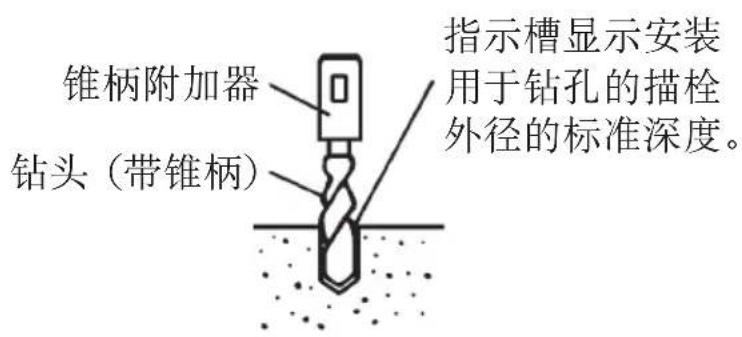

(1) 把钻头连同锥柄一起安装于锥柄附加器。
(2) 接通开关进行钻孔，直到到达标示槽的孔深为止。
(3) 用喷射器清除屑尘后，把塞子装配于锚栓尖端，用手锤或钳子打入锚栓。

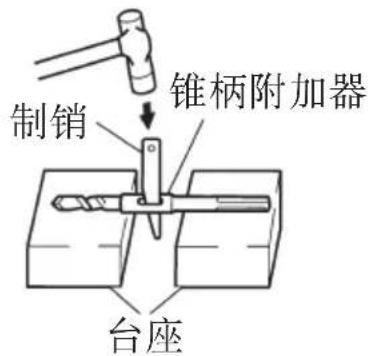

(4) 要卸下钻头 (带锥柄) 时, 请将制销插入锥柄转接器槽, 并在停止时用手锤支撑锤击制销头。(图 11)
图 10
图11
使用电锤夹盘和夹盘附加器
请注意，若安装电锤夹盘和夹盘附加器等另售部件，本机可在“仅旋钻”状态下使用。请与在“旋钻+锤击”状态下定位的选择杆一起使用。
注意！
在操作中，请务必紧握把手和侧把手，以防您的身体摆动。
(1) 切换至 “旋钻+锤击” 状态
有关切换至“旋钻+锤击”状态的操作，请按照第9页的〔3.在“旋钻+锤击”状态下钻孔时〕中的相同步骤进行。

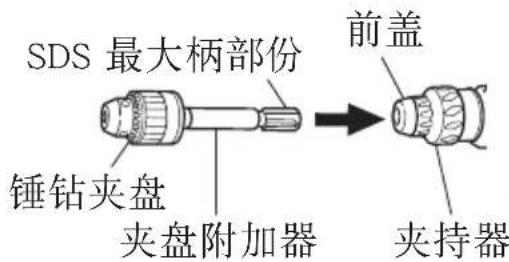

(2) 将夹盘附加器安装在电锤夹盘上 (图 12)
(a) 将夹盘附加器安装在电锤夹盘上。
(b) 夹盘附加器的 SDS 最大柄相当于钻头。
图 12
因此，请按照第8页的〔如何安装工具〕中的相同步骤进行安装和拆卸。
(3) 钻孔
(a) 即使在机体上施加过大的压力，钻孔也不会达到您所期望的速度。若对机体用力过度或施加过大压力，反而会损坏钻头，导致工作效率下降并缩短本机的寿命。
(b) 当钻孔快结束时钻头有时可能会折断。在钻孔快结束时，最好减小推力。
操作取心钻具的方法
使用取心钻具，可以钻开大口径孔和盲孔。这时候，应使用取心钻具用选购附件（如中间销和取心钻柄）。以便顺利开展作业。
- 安装
注意！
安装取心钻具之前，应从电源插座拆除电线插头。
图 13 图 14

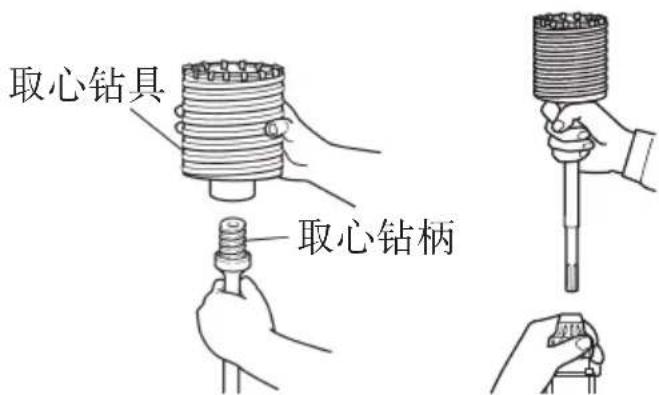

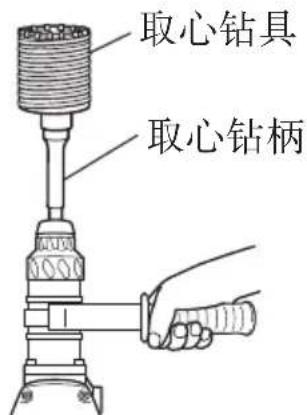

(1) 把取心钻具安装于取心钻柄。(图 13)
在此之前，应注油到取心钻柄的螺纹部，使拆卸时更为容易。
(2) 把取心钻柄安装于手提电锤主体。其方法与装配钻头和尖钻头时一样。(图 14)

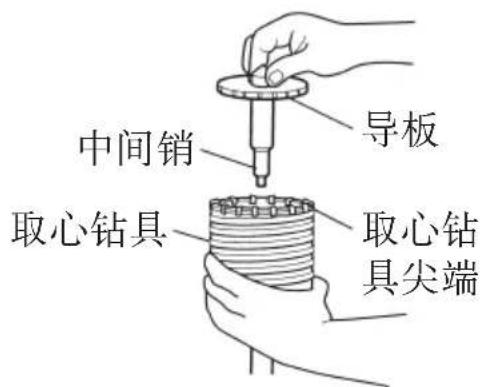

(3) 把中间销插入导板，直到尽头为止。
(4) 将导板的凹陷部配套于取心钻具尖端。导板左、右转动而使凹陷部位置移动。这时候，即使钻具朝下导板也不会滑脱。(图 15)
- 钻孔
(1) 把插头插入电源插座。
(2) 中间销里装有弹簧。垂直而平稳地把它压附于墙壁和地板面上，使取心钻具尖端全面地接触，然后开始钻孔作业。(图 16)
图 15
(3) 当孔深到达约 5 mm 时，孔位就固定下来。此时，可从取心钻具拆下中间销和导板，然后继续进行作业。
注意！
拆除中间销和导板时，必须先从电源插座拆卸插头。
- 拆卸取心钻具
☐ 把手提电锤固定于朝上的位置，然后开动钻机反复地进行锤击运转 2 至 3 次。这样，螺钉就松开，使手提电锤易拆解。(图 17)

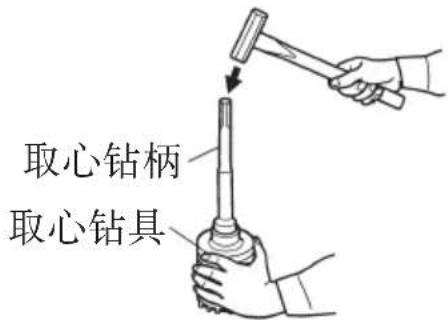

○ 从手提电锤下取心钻具，用一手握住取心钻具，以手锤强力敲打取心钻柄的 SDS 大柄头部份 2 至 3 次，使圆头螺钉松开，手提电锤就易于拆解。(图 18)
图 17
图18
更换润滑油
该机具有全气密结构以防尘和润滑油漏失。因此该机可以长期不注油运转。更换润滑油方法如下：
- 润滑油更换周期
在购入后每用了六个月应更换润滑油。请到最近的指定的日立代理店更换润滑油。不得不自己更换润滑油时，请按下列顺序进行。
- 润滑油的更换方法
注意！
更换润滑油前应先关上电源并拔下电源插销。

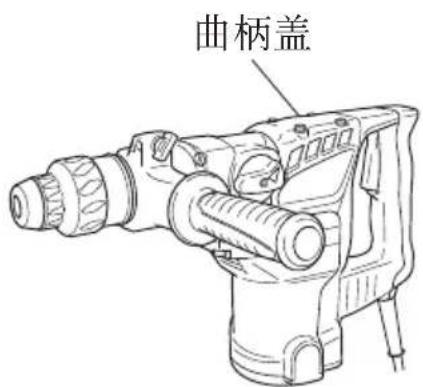

(1) 取下曲轴罩并除净里面的润滑油。(图 19)
(2) 向曲轴壳内注入 60 克日立电锤润滑油 A (标准附件，贮存在软管中)。
(3) 更换润滑油后，正确地装上曲轴罩。
注：
日立电锤润滑油 A 是一种低黏度型润滑油。如有必要，请从经授权的日立维修服务代理店购买。
图19
维护和检查
1. 工具检修
当使用变钝的工具时会降低效率并可能使电动机出现故障，因此刚一发现就立即磨快或更换该工具。
2. 检查安装螺钉
要经常检查安装螺钉是否紧固妥善。若发现螺钉松了，应立即重新扭紧，否则会导致严重的事故。
3. 电动机的维护
电动机绕线是电动工具的心脏部。应仔细检查有无损伤，是否被油液或水沾湿。

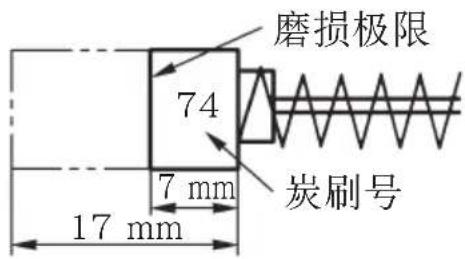

4. 检查炭刷 (图 20)
电动机里的炭刷是一种消耗品。炭刷一旦使用到磨损极限，电动机就会出现各种障碍；如果所使用的炭刷是“自停式”，电动机将自动地停止转动。遇到上述情况，应立即换上与图上代号一致的新炭刷。此外，炭刷应经常保持干净状态，以保证能在刷握里自由滑动。
图20
5. 更换炭刷
松开其两个固定螺丝并拆下罩盖，然后取下炭刷罩和炭刷。更换炭刷后，请拧紧炭刷罩并拧紧两个固定螺丝以安上罩盖。
6. 维修零部件一览表
注意！
日立牌电动工具的维修、改造和检查须由经日立公司授权的维修中心进行。当要求维修或其他保养服务时，若将此零部件一览表与电动工具一起呈交给经日立公司授权的维修中心，将有助于维修或保养工作。
在操作和维修电动工具时，必须遵守贵国制定的安全的有关规则和标准。
● 供电电缆线
本电动工具应采用性能不低于重型氯丁橡胶 245IEC66 (YCW) 型电缆线更换。

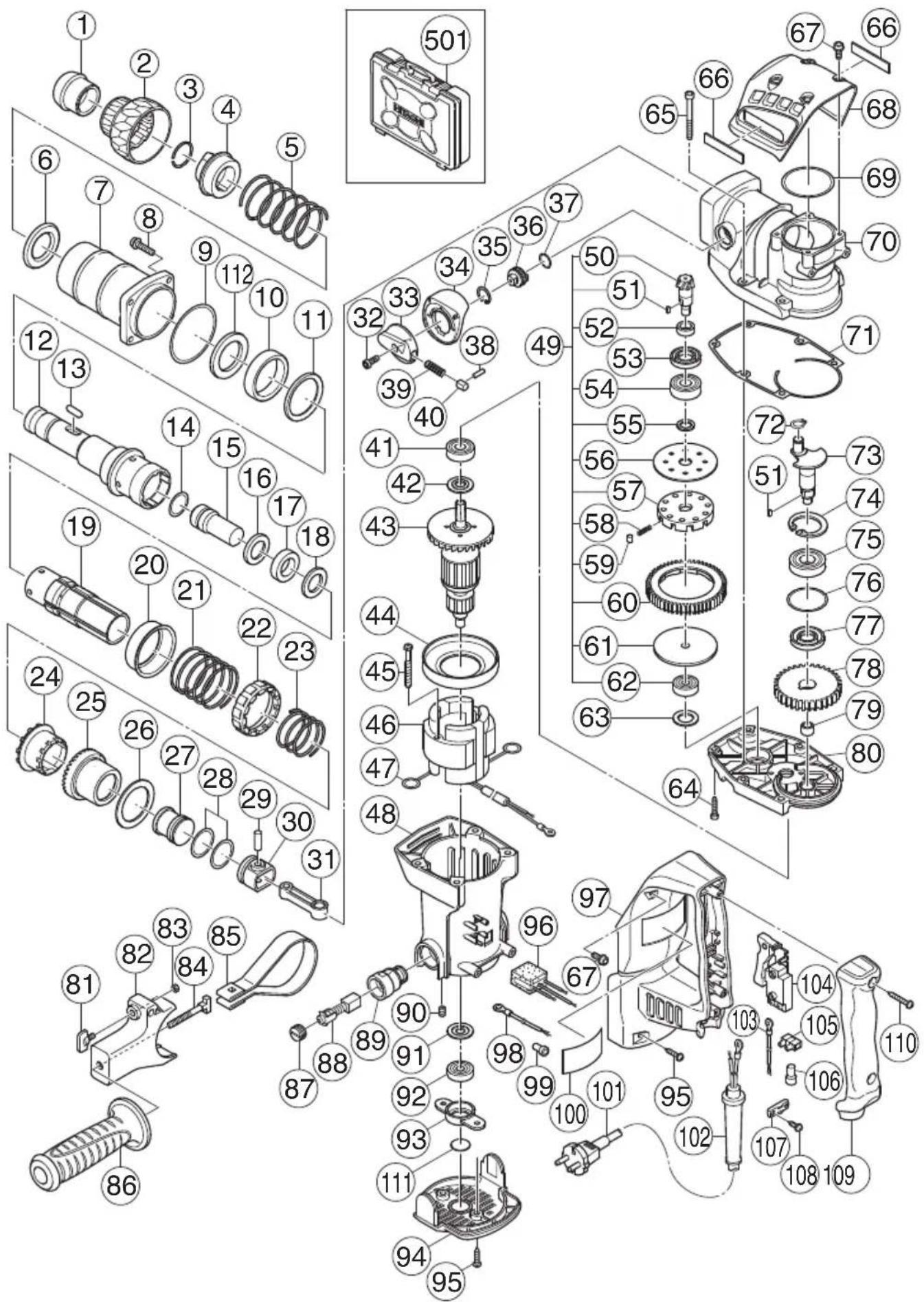

维修零部件一览表
上海市闵行区浦江工业园区三鲁路3585号7幢3楼
制造商
福建日立工机有限公司
福建省福州市福兴投资区湖塘路
Hitachi Koki Co., Ltd.
707
编号：C99177526 F
发行日期：2017年7月
中国印刷
品牌 : HiKOKI
型号 : DH38MS
类别 : 电锤
