| 产品类型 | 超薄外置蓝光刻录机 |
| 品牌 | Pioneer |
| 型号 | BDR-XS07TUHD |
| 类别 | 汽车（外置光驱） |
| 尺寸（长 x 宽 x 高） | 135 x 135 x 18 毫米 |
| 重量 | 290 克（含线缆） |
| 电源 | USB 3.0（总线供电，5V） |
| 接口 | USB 3.0（兼容 USB 2.0） |
| 支持的格式（读取） | BD-ROM, BD-R/RE, DVD±R/RW, DVD±R DL, DVD-RAM, CD-R/RW |
| 支持的格式（刻录） | BD-R/RE（高达 100GB BDXL）, DVD±R/RW, CD-R/RW |
| 蓝光读取速度 | 6x（BD-ROM），8x（BD-R） |
| BD-R 刻录速度 | 6x（BD-R），2x（BD-RE），4x（BD-R DL） |
| 支持超高清蓝光 | 是（UHD BD） |
| 支持 M-DISC | 是 |
| PureRead 技术 | 是（改善 CD 读取） |
| 保养与清洁 | 用柔软干布擦拭。请勿使用研磨性产品。 |
| 安全 | 避免潮湿或冲击。请在稳定表面上使用。 |
| 备件与可维修性 | 产品不含用户可维修部件。请联系客服。 |
| 保修 | 2年（因国家而异） |
常见问题 - BDR-XS07TUHD PIONEER
用户关于以下问题的提问 BDR-XS07TUHD PIONEER
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 Auto 免费PDF格式！查找您的手册 BDR-XS07TUHD - PIONEER 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 BDR-XS07TUHD 品牌 PIONEER.
用户手册 BDR-XS07TUHD PIONEER
插槽安裝可攜式 BD/DVD/CD燒錄機
感谢您购买先锋的产品。请在使用本产品之前，详细阅读本使用说明书中所有警告、注意、提示及其它重要安全信息。请于使用本产品之前阅读整本使用说明，以获取其它重要信息，例如法规信息、软件授权信息、产品注册信息、维修信息，以及制造商的有限保修信息。阅读完毕后请妥善保存，以便日后参
警告
本装置不具备防水性。为防止火灾或触电事故，请勿将任何装有液体的容器（如花瓶或花盆）安放在本装置附近，或将其暴露于滴水、飞溅、雨或湿气之中。
D3-4-2-1-3_A5_Zhcn
工作环境
工作环境的温度和湿度：
+5 ℃ 至 +35 ℃；小于85 %RH（冷却口未堵塞）
请勿将本装置安装在通风不良的场所，或暴露于高湿或太阳直射的场所。D3-4-2-1-7c*_A4_Zhc
使用措施
- 先锋对于因使用本产品或因本产品故障所导致之任何数据损失，或直接或间接损害概不负责。本公司强烈建议您定期备份所有重要数据。
- 请勿侵犯各制定的著作权法。欲使用本产品刻录受著作权保护之材料前，请务必征得各著作权拥有者之同意。若未事先征求同意而自行刻录受著作权保护之材料者，将可能受到违法处罚。先锋对于使用者于使用本产品时，做出未经授权即复制受著作权保护之材料而导致违法之行为，不承担任何责任或义务。
- 本文内所有提及之公司、产品及系统名称，包括未加注（TM）或（®）符号之部分，均属其各自所有者之注册商标。
危险－本机打开时会有可见或不可见的激光辐射，应避免直接暴露在发射器光束下。
注意
为避免触电危险，请勿拆卸盖子（或背面板）。机内没有可供用户自行修理的零部件。维修事宜交由有资格的维修人员进行。
D3-4-2-1-1_B2_Zhcn
注意
本产品为1类激产光品（依据激产光品安全E6C 60825:2014分类），但本产品包高于1类的激光二极管。为确保持续的安全，请勿卸下任何机盖或试图接触品内部。
全部维修服务事项需委托领有许可证的人员来进行。
下面的提醒标签位于本装置上。
位置：内置驱动器的顶部
1类激产光品
位置：内置驱动器的顶部和外置安装盒的后部
注意 如打开此处，存在3B类可见以及不可见激光辐射。请不要直接接触或触碰发射器光束。
D58-5-2-2b*_B3_Zhcn
注意: 若不遵守本章所述方式进行使用、控制、调整或执行程序，可能会造成有害的辐射影响。
注意: 若同时使用本产品与光学仪器, 可能会造成眼部伤害。
对于插接式设，插座须安装在设备附近并易于连接。
此标志适用于在中国销售的电子电气产品,SJ/T11364《电子电气产品有害物质限制使用标识要求》，表示该产品在使用完结后可再利用。数字表示的是环境保护使用期限，只要遵守与本产品有关的安全和使用上的注意事项，从制造日算起在数字所表示的年限内，产品不会产生环境污染和对人体、财的影响。
产品适当使用后报废的方法请遵从电子电气产品的回收、再利用相关法令。详细请咨询各级政府主管部门。
产品中有害物质的名称及含量
| 部件名称 | 有害物质 | |||||
| 铅(Pb) | 汞(Hg) | 镉(Cd) | 六价铬( Cr^6+ ) | 多溴联苯(PBB) | 多溴二苯醚(PBDE) | |
| 装置板/电气部件 | × | ○ | ○ | ○ | ○ | ○ |
| 机械(光学引擎/装入器) | × | ○ | ○ | ○ | ○ | ○ |
| 机体/外装 | ○ | ○ | ○ | ○ | ○ | ○ |
| 配件本 | ○ | ○ | ○ | ○ | ○ | ○ |
| 表格依据SJ/T 11364的规定编制○:表示该有害物质在该部件所有均质材料中的含量均在GB/T26572标准规定的限量要求以下。×:表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T26572标准规定的限量要求的因为在现有技术下还没有可替代物质 | ||||||
警告
等
为防止火灾事故，请勿将任何明火源（如点燃的蜡烛）安放在本装置上。
D3-4-2-1-7a_A4_Zhcn
使用者须知：
未经授权即变更或修改本产品，使用者将可能丧失本产品保修之权利。
注意：本产品已经测试并证实符合FCC条款Part 15 B类的数字装置，该等条文之设计系为居家安装提供合理保护及避免受到干扰。本产品会产生、利用及发射无线电波，故若未按照指示安装与使用，将可能造成无线通信干扰，但本公司亦不保证按指示安装即不会产生干扰。若欲确定设备是否对收音机或电视之接收造成干扰，只需打开该设备之电源即可进行测试，此外，使用者亦可依下列方法尝试改善干扰情形：
— 改变接收线之方向。
— 增加设备与接收器之间的隔离。
— 将设备连接至不同于接收器电路的插座上。
— 洽询经销商或向有经验的无线电 / 电视技师求助。
5) Blu-ray Disc “Blu-ray Disc”、“Blu-ray”和“Blu-ray Disc”徽标是蓝光光盘协会的商标
是DVD Format/Logo Licensing Corporation (DVD格式图形授权公司）的商标。
目录
安全说明 6
操作环境 8
特性....10
界面 12
连接.... 15
关于光盘插入和移除....16
下载并安装 CyberLink Media Suite （讯连科技威力百科套件）（用产品密钥）……17
规格 18
安全说明
为确保人身安全并发挥最佳的光驱运转性能，请详阅并遵照以下安全指示。
阅读及妥善保存说明－请详细阅读本刻录机随附之操作及使用说明。
清洁－请以蘸湿的拭布擦拭表面即可，勿使用液化喷雾式清洁剂或含酒精的清洁产品。
水与潮湿－请勿在附近有水或其它液体之处操作本刻录机，或将其置于该处。
安装－禁止将本产品置于不稳定的手推车、支架或桌子上。否则，产品会掉落而受到严重损坏。
通风一底部的通风口可使本产品冷却及正常运作。请勿堵塞或盖住任一通风孔，亦不可将本产品放在床铺或地毯上，以免堵住通风口。除非设有良好的通风措施，否则本产品不可安装于嵌入式设施内。
操作－避免光盘正在里面旋转时，移动、提起或重新定向光驱。
环境－请勿在多灰尘、高温及湿度较高之处使用，亦不可在震动的环境下操作。
电源－仅限与建议的电源连接。若您不确定可使用何种电源，请洽询经授权的先锋经销商。
电源线保护－欲切断电源时，请先拔下插头（请勿拔电线）。手部潮湿时请勿碰触电源线或插头，以免造成短路或触电。电源线不可与其它物品缠绕纠结，或将物品压在电源线上，也不要将电源线放置于过道上。
物品与液体渗入－请勿将任何物品插入本产品内，也不能让任何液体渗入或溅洒在本产品上。
凝结一将产品从低温环境移到较温暖的环境时，请先静置一至二小时后再行使用，以避免产生湿气。
维修服务－打开外盖将会使您暴露在危险的电压下，因此若需维修时，请洽询经授权的先锋维修代表。
需要维修时－发生下列情形时，请拔出电源插头，并洽询专业的维修人员：
- 电源线、插头、底部受损时
- 液体泼溅到产品
- 产品遭到雨淋或水泼
- 若依本使用说明书操作后，本产品仍无法正常运作，仅可调整本使用说明书所提及之控制装置，请勿自行调整其它控制装置，以免因不当调整造成损坏，并可要求合格的技术人员大范围地维修本产品以恢复操作标准
- 当产品效能出现明显落差时，即代表产品已需要维修
关于 DualDisc 播放－DualDisc 即一面是 DVD 视频 / 音频等内容而另一面则是诸如数字音频资料的非 DVD 内容的双面光盘。因为非 DVD 音频一面不符合 CD 音频规范，所以会无法播放。DualDisc 媒体的 DVD 一面在本装置中播放。有关 DualDisc 规范的详细内容，请向光盘制造商或零售商咨询。

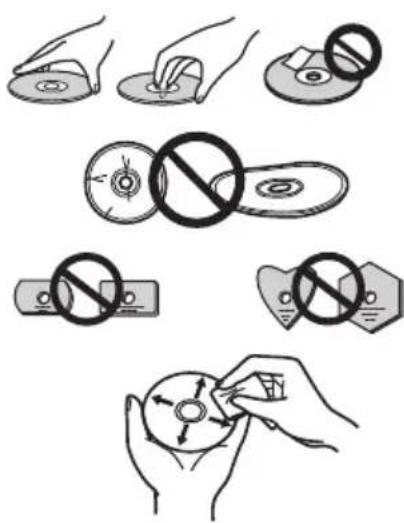

- 避免碰触或刮损光盘的信号表面 （发亮的一面）。
- 拿取光盘时，应握住光盘的边缘或持着中心孔及一个边缘。
- 切勿将贴纸或卷标贴在光盘上。
- 丢弃已弯曲或破裂的光盘，因其会损坏光盘驱动器。
- 避免使用如心形或多边形等特殊形状的光盘。
- 用干净软布清洁光盘上的灰尘或絮屑，擦拭时应由内侧向着外侧边缘，而不可沿着光盘的圆周擦拭。
- 切勿使用唱片清洁剂或防静电剂来清洁光盘，因为此种溶液会导致光盘的损坏。
不使用光盘时，务必将光盘储放在适当的储存盒内，同时在使用前务必检查光盘以确定光盘上（特别是光盘的信号面）没有污垢或灰尘。
进行刻录或播放时，因刻录格式或光盘实体状态的不同，可能会无法播放某些光盘。
操作环境
以下操作环境仅供参考。不保证操作。
在 DVD/CD 光盘刻录和读取期间
- 支持的 OS: Windows 10、Windows 8.1、Windows 8、Windows 7、macOS Mojave 10.14、macOS High Sierra 10.13、macOS Sierra 10.12、Mac OS X 10.11 标准加载型号
- CPU: Pentium III 800 MHz 或以上（Pentium 4，2.2 GHz 或以上 ^* ）
- 内存：128 MB 或以上（256 MB 或以上 ^* ）
- 硬盘可用空间：2 GB 或以上（7 GB 或以上 ^* ）
- 声卡：16位或以上
- 显卡： 1024 × 768 ，32位或以上显示
- 设备：安排一个单独的视频输入设备 （磁带录像机和摄像机等）以及影像撷取卡。
*：推荐运行环境
在蓝光光盘刻录和读取期间
- 支持的 OS: Windows 10、Windows 8.1、Windows 8、Windows 7、macOS Mojave 10.14、macOS High Sierra 10.13、macOS Sierra 10.12、Mac OS X 10.11 标准加载型号
- CPU: Core Duo T2700/Core 2Duo E6300 或以上
- 内存：1 GB 或以上
- 硬盘可用空间：录制期间 25 GB（50 GB 或以上 *），播放期间 120 MB
- 显卡: BD-Video 视频的数字输出期间, 需要使用兼容 HDCP 的图形功能和监视器。
*：推荐运行环境
在超高清蓝光读取期间 \*
有关播放环境的详细信息，请访问先锋网站。
*: 随附的软件应用程序仅适用于 Windows OS。
所需的环境取决于您的 OS 和应用程序。
有关 OS 和应用程序查询的答案，请联系各个软件制造商的服务中心。
Blu-ray Disc、BDXL、Blu-ray Disc 和 BDXL 徽标是蓝光光盘协会的商标。
Windows 是 Microsoft 公司在美国和其他国家的注册商标。
Mac、Mac 徽标、Mac OS、OS X、macOS、Sierra 和 Mojave 是苹果公司在美国及其他国家注册的商标。
此处所载其他公司名称和产品名称均是其各自公司的商标或注册商标。
* 使用 USB 2.0 接口时，BD 刻录 / 读取速度达不到 6X。
缓冲存储器空间 4 兆字节 （读取 / 刻录）
界面 USB 3.1 Gen1(3.0)/2.0
光盘格式
- 超高清蓝光（BD-ROM双层/三层）
- B D - R O M （单层/双层）
- BD-R（单层/双层/三层/四层）
- B D - R E （单层/双层/三层）
- M-DISC BD-R（单层/双层/三层）
• DVD-ROM (单层/双层)
• DVD - Video (单层/双层)
• D V D - R
• D V D - R W
• D V D + R
• D V D + R W
- DVD-RAM（非盒式），版本2.0&2.1&2.2
• M - D I S C (D V D)
- 刻录上面所列格式时需要特定的应用软件。
- 特定的 BD、DVD 和 CD 刻录速度需要使用受支持的媒介。
- 当在相同的区段刻录多个光盘时，平均刻录速度可能会降低。
- 配置 Quiet Drive 和 PureRead 功能需要先锋的 Drive Utility。https://pioneer.jp/support/download/index-e.html
- 随附的软件应用程序仅适用于 Windows OS。
界面

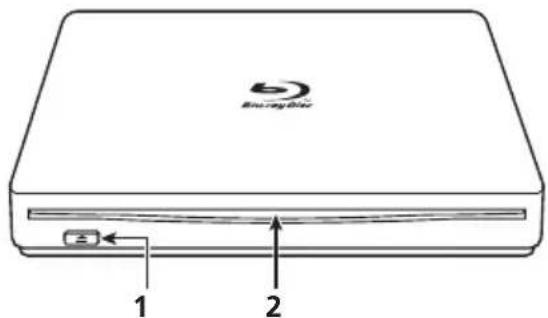

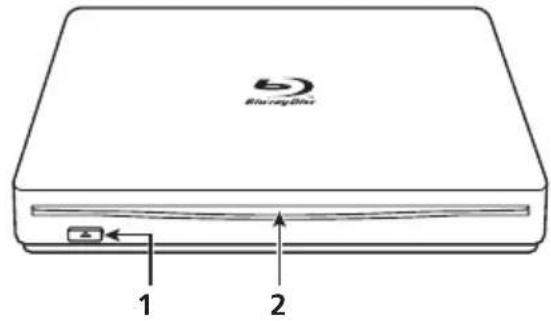

正面 / 上盖外观
1 弹出按钮 (▲)
按该按钮弹出碟片。
* 若将此设备连接至 Mac，由于 macOS
的规格，您将无法使用此功能。
2 碟片插入口
将光盘 （仅限一张 BD、DVD 或 CD）
慢慢插入；当插入一定深度后，光盘会自动被推入驱动器。
碟片应该平着插入，并且与驱动器的表面平行。
请勿将除指定的光盘以外的物体插入碟片插入口。

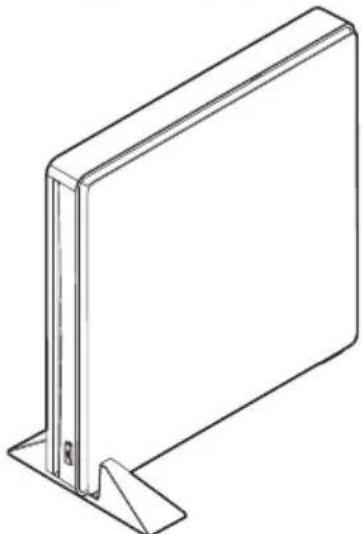

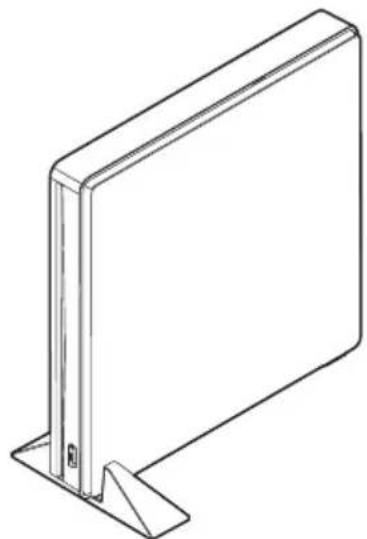

若垂直安装
若将本设备垂直安装，务必使用作为配件提供的支架和橡胶垫。
安装支架并粘贴橡胶垫（推荐示例）
将光驱插入到支架的末端。
如果不粘贴橡胶垫，振动会产生噪音并造成操作效果不佳。

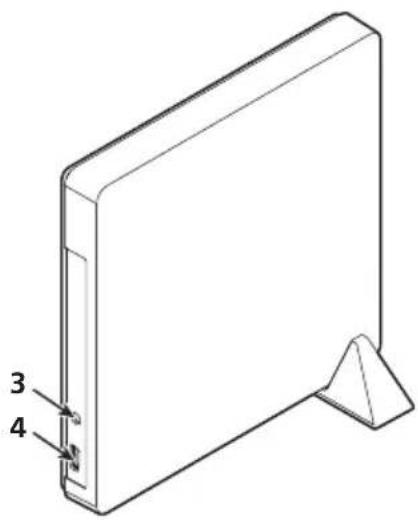

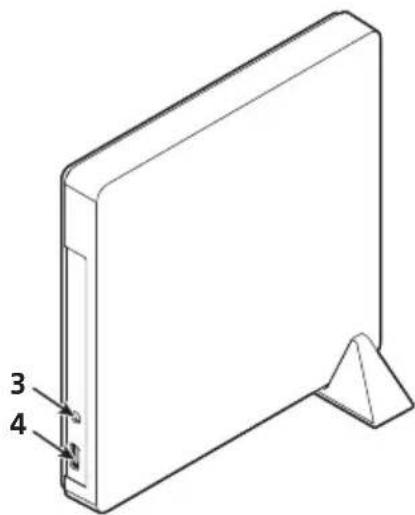

背面
3 D C ⊕-N-
AC 电源适配器接口
4 USB 接口
USB 3.1 Gen1(3.0) Type-C 接口
- 区域码只能变更五(5)次，包括初次设定在内。请注意第五次变更将成为永久性设定。因此，除非绝对必要，否则避免变更区域码。
- 区域码是 DVD 规范标准的一部分。然而，区域码在 DVD 光盘上并非强制。无指定区域码的 DVD 光盘在所有兼容播放器和 / 或应用程序上均可播放。

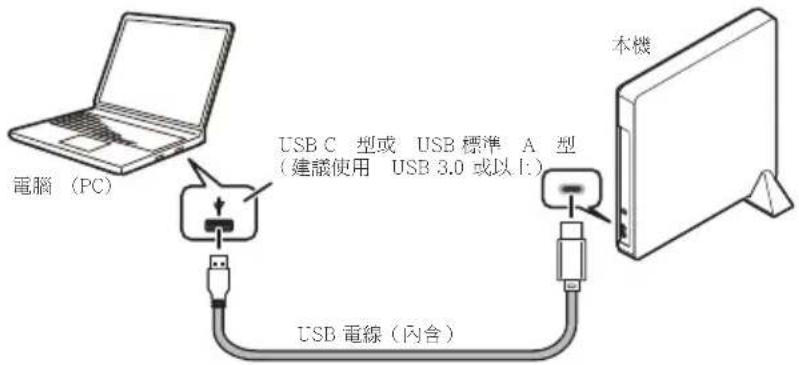

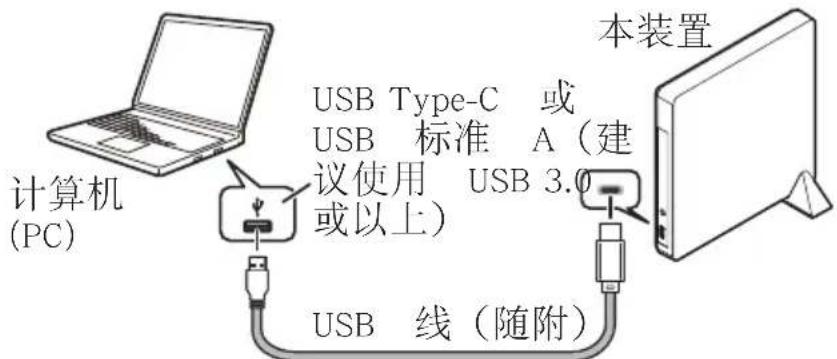

连接
这是一种热插拔装置。把本装置连接到随附的 USB 线上。
1 请确认计算机上 (PC) 有可用的 USB 接口。
2 在 Windows® 或 Mac 操作系统运行条件下，用随机的 USB 线将本装置连接到 PC 上。
注意
- 请勿在数据传送期间断开 USB 线。
- 请勿在 PC 启动期间或本装置的任何操作期间断开 USB 线。
注
- 建议与 USB 3.0 或以上的接口连接, 因为如果 USB 3.0 线与 USB 2.0 接口连接, 则该连接将执行 USB 2.0 的效能标准。
- 本装置可与 USB 1.1 接口兼容，但无法提供最佳的效能。
- 通过 USB HUB 或使用非指定的电缆连接此装置时，不能确保正常运行。
关于光盘插入和移除
- 光盘插入
将光盘水平地插入光盘插入槽。
把光盘插入一定深度后，光盘会自动被推入驱动器。
* 插入时不要用力推入光盘。
一般情况下，使用应用程序的弹出功能，或者光盘弹出按钮。
- 通过正常操作无法移除光盘时
请使用 Drive Utility 的强制弹出功能。
对于 macOS
- 移除光盘
执行 command + 单击或者右键点击光盘图标以显示菜单，然后选择 “移除 < 光盘名称 >”。
* 关于 “如何在 macOS Mojave 中移除未格式化的光盘”，请参阅该设备的网站。
请使用 Drive Utility 的强制弹出功能。
* 另外尝试重新连接 USB 接口。
* 您可能无法使用前面的弹出按钮，具体取决于 macOS 的规格。
下载并安装 CyberLink Media Suite （讯连科技威力百科套件）（用产品密钥）
* 此应用程序为 Windows 专用。此应用程序无法在 macOS 中使用。
1 访问本手册背面显示的网站。
2 查看许可协议的内容，并点击“同意”以前往 CyberLink 网页。
<< 下载>>
1 访问下载网站后，使用您的 CyberLink 会员电子邮件地址和密码进行注册。（如果您尚未注册 CyberLink 会员，请点击“立即加入会员”，以注册成为会员。）
2 注册后，将显示产品密钥输入画面。输入提供的产品密钥并点击“送出”。
产品密钥载于本手册背面。
(标签上印刷的 16 个字符组成的密钥。)
3 如果正确输入产品密钥，将显示用于下载器的下载画面。点击下载链接以下载下载器。
* 重新下载下载器
在下载网站上注册产品密钥后，将向您的已注册 CyberLink 会员电子邮件地址发送一封电子邮件。
产品密钥注册后 30 天内，可以通过邮件内的链接重新下载下载器。
<< 安装>>
1 将驱动器连接至 Windows 电脑。
2 运行已下载的文件以开始下载程序。
3 下载完成后，对话框中将显示安装消息。点击“安装”以启动安装程序。
(即使您没有点击“安装”，1分钟后也将自动启动安装程序。)
4 安装程序启动后，按照安装程序上的指示安装产品。
规格
方向 …… 本设备支持垂直安装和水平安装。
光盘尺寸 12 cm
(本产品不支持非标准形状的光盘，例如名片形、菱形等) (不支持 8 cm 光盘)
数据传输速率 * 光盘脏污或损坏时，会对传输速率造成影响。
数据读取速度 （连续使用的情况下蓝光 . . . . . . . . . 最大 27.00 MBytes/sec.
DVD ..... 最大 10.80 MBytes/sec.
CD ...... 最大 3.60 MBytes/sec.
数据刻录速度 （连续使用的情况下）蓝光...最大 27.00 MBytes/sec.(6X BD-R)
DVD . . . 最大 10.80 MBytes/sec. (8X DVD-R)
CD .... 最大 3.60 MBytes/sec. (24X CD-R)
存取时间 / 搜寻时间 （随机平均值）
存取时间 BD-ROM 210 ms
DVD-ROM 200 ms
CD-ROM 190 ms
搜寻时间 BD-ROM 190 ms
DVD-ROM 180 ms
CD-ROM 170 ms
电源
待机.... 最大 0.65 W
DC IN 接口
电源. DC +5 V, 最大 2 A
产品信息
外形尺寸（不包括支脚垫）....135 mm（宽）×135 mm（深）×18 mm（高）
质量（仅光驱） 0.28 kg
操作适温....+5℃至+35℃
操作湿度....5%至85%(未凝结)
储存适温.... -40℃至+60℃
储存湿度....5%至90%(未凝结)
配件
使用说明书 （即本说明书）
USB 标准 A 转换至 USB Type-C 接口转换线 35 cm. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
USB Type-C 至 USB Type-C 35 cm 转换线 ..... 1
垂直支架....1
橡胶垫....2
注
如为求改良而修改规格设计，恕不另行通知。
PIONEER 产品售后服务
请联系您购买产品的经销商或批发商了解售后服务（包括质保范围）或其他信息。如无法获得必要信息，请联系以下 Pioneer 产品子公司（地区服务总部）：
未经提前联系，请勿将您的产品邮寄至公司进行修理。公司地址如下：
澳大利亚
周一至周五上午9点至下午5点（美国东部标准时间）
其他地区
PIONEER HIGH FIDELITY TAIWAN CO., LTD.
感謝您購買 Pioneer 的產品。請在使用本產品之前，詳細閱讀本操作手冊中所有警告、注意、備註及其它重要安全資訊。請於使用本產品之前閱讀整本操作說明，以獲取其它重要資訊，例如法規資訊、軟體授權資訊、產品註冊資訊、維修資訊，以及製造商的有限保固資訊。
警告
本機不防水。為防止起火或觸電事故，請勿將本機置放於任何盛裝液體的容器（如花瓶或花盆）附近或將其暴露於漏水、濺水、雨中或潮濕環境中。
D3-4-2-1-3_A1_Zhtw
操作環境
操作環境溫度與溼度：
+5 ℃ 至 +35 ℃ (+41 ℃ 至 +95 ℃)；小於85 %RH（勿堵塞冷卻孔）
請勿在通風不良處、暴露於高溼度或陽光直射（或強烈的人造光源）的場所安裝本機。
D3-4-2-1-7c*_A1_Zhtw
使用措施
- Pioneer對於因使用本產品或因本產品故障所導致之任何資料損失，或直接或間接損害概不負責。本公司強烈建議您定期備份所有重要資料。
• 請勿侵犯各國制定的著作權法。欲使用本裝置燒錄受著作權保護之材料前，請務必徵得各著作權擁有者之同意，若未事先徵求同意而逕行燒錄受著作權保護之材料者，將可能受到違法處罰。Pioneer對於使用者於使用本產品時，做出未經授權即複製受著作權保護
·之材料而導致違法之行為，不承擔任何責任或義務。
本文內所有提及之公司、產品及系統名稱，包括未加註（TM）或（®）符號之部分，均屬其各自所有者之註冊商標。
危險－打開時會產生可見與不可見的雷射輻射，請避免直接暴露於光束中。
重要
等邊三角形內帶有箭頭的閃電符號，其目的為警告使用者，注意本產品機殼內未絕緣的「危險電壓」，避免造成觸電的危險。
小心
有觸電的危險 請勿打開
注意
為避免觸電危險，請勿拆卸上下蓋（或背面板），以避免觸電或受傷，機內無任何可供維修使用的零件，若需維修服務請聯絡專業維修人員。
等邊三角形內的驚嘆號，旨在提醒使用者注意本機所附帶之操作及維護等相關重要說明。
D3-4-2-1-1_A1_Zhtw
注意
本產品為第一級雷射產品，依雷射產品的安全性規範 IEC 60825:2014，但本產品具有高於第一級之雷射二極體。為確保其安全性，請勿移動任何機蓋或嘗試接觸本機內部。 請向專業技術人員尋求協助服務。 下列注意標籤需貼於您的機組上。
第一級雷射產品
位置：内置驅動器頂部及外安裝箱後部
位置：内置驅動器頂部
D58-5-2-2b*_A1_Zhtw
注意：若不遵守本章所述方式進行使用、控制、調整或執行程序，可能會造成有害的輻射影響。
注意：若同時使用本產品與光學儀器，可能會造成眼部傷害。
對於可插入式設備，外接插座請安裝在設備附近，以便能夠方便卸下。
使用者須知：
未經授權即變更或修改本產品，使用者將可能喪失操作設備之權利。
Blu-ray Disc
是藍光光碟協會的註冊商標。
是DVD Format/Logo Licensing Corporation的商標。
安全說明
為確保人身安全並發揮最佳的光碟機運轉性能，請詳閱並遵照以下安全指示。
閱讀及妥善保存說明 — 請詳細閱讀本燒錄機隨附之操作及使用說明。
清潔 請以沾淨的拭布擦拭表面即可，勿使用液化噴霧式清潔劑或含酒精的清潔產品。
水與潮溼－請勿在附近有水或其他液體之處操作本燒錄機，或將其置於該處。
安裝 — 請勿將本產品置於不穩固的手推車、腳架或桌上。這樣做，本產品將會掉落而造成嚴重損壞。
通風－底部的通風口可使本產品冷卻及正常運作，請勿堵塞或蓋住任一通風孔，亦不可將本產品放在床鋪或地毯上，以免堵住通風口。除非設有良好的通風措施，否則本產品不可安裝於嵌入式設備內。
操作 — 內部有光碟在旋轉時，請勿移動、提升本驅動器或改變其方向。
環境－請勿在灰塵多、高溫及溼度較高之處使用，亦不可在震動的環境下操作。
電源－本燒錄機僅能與建議的電源連接，若您不確定可使用何種電源，請洽詢經授權的 Pioneer 代表。
電源線保護－欲拔除電源線時，請握住插頭而非電源線，手部潮溼時請勿碰觸電源線或插頭，以免造成短路或觸電。電源線不可與其它物品纏繞糾結，或將物品壓在電源線上，也不要將電源線放置於走道上。
物品與液體滲入－請勿將任何物品插入本產品內，也不能讓任何液體滲入或濺灑在本產品上。
凝結－將產品從低溫環境移到較溫暖的環境時，請先靜置一至二小時後再行使用，以避免產生溼氣。
維修服務－打開外蓋將會使您暴露在危險的電壓下，因此若需維修時，請洽經授權的 Pioneer 維修代表。
發生需維修之損壞時－發生下列情形時，請拔除電源插頭，並洽詢合格的維修人員：
- 電源線、插頭、底部受損時
- 液體潑濺到產品
· 產品遭到雨淋或水潑 - 若依本說明操作後，本產品仍無法正常運作，僅可調整本說明所提及之控制裝置，請勿自行調整其它控制裝置，以免因不當調整造成損壞，並可要求合格的技術人員大範圍地維修本產品以恢復操作標準
- 常產品效能出現明顯落差時，即代表需要維修
關於 DualDisc 播放 DualDisc 是一種雙面光碟，一面含有 DVD 視頻／音頻等內容，另一面含有數位音頻資料等非 DVD 內容。非 DVD 音頻面不對應於 CD 音頻規格。因此，可能無法播放。DualDisc 媒體的 DVD 面可在本機上播放。關於 DualDisc 規格的詳情，請逕洽光碟製造商或經銷店。
- 請避免碰觸或刊傷光碟的訊號面 （光亮面）。
- 請以手持光碟邊緣或中心圓與光碟一邊的方式拿取光碟。
• 請勿在光碟上黏貼紙張或標籤。 - 請勿使用扭山或破裂的光碟，以免使燒錄機損壞。
- 請避免使用奇形怪狀的光碟，例如心型或多邊型。
- 請以軟布山內向外擦拭 （而非轉圓圈的方式）清除光碟上的灰塵或異物。
- 請勿使用錄音帶清潔劑或抗靜電物品，以免溶劑損及光碟。
不使用光碟片時，務必收藏在適當的收納盒內，並在使用前確切檢查燒錄面是否沾有髒汙或灰塵（尤其在訊號讀取面）。
進行燒錄或播放時，因燒錄格式或光碟實體狀態的不同，可能會無法播放某些光碟。
操作環境
以下操作環境僅供參考，並不保證運轉。
DVD/CD 光碟片進行燒錄或讀取時
• 支援作業系統：Windows 10、Windows 8.1、Windows 8、Windows 7、macOS Mojave 10.14、macOS High Sierra 10.13、macOS Sierra 10.12、Mac OS X 10.11 標準配備機型
- 中央處理器：Pentium III 800 MHz 或以上（Pentium 4, 2.2 GHz 或以上 ^ ）
- 記憶體：128 MB 或以上（256 MB 或以上 ^ ）
- 硬碟空間：2 GB 以上（7 GB 或以上 ^* ）
- 音效卡：16 bit 以上
- 輸出影像規格： 1024 × 768 ，32 bit 或更高顯示
- 裝置：另外安排一台影像輸入裝置 （卡式錄放影機與攝影機等）以及影像擷取卡。
在藍牙光碟片燒錄與讀取時
• 支援作業系統：Windows 10、Windows 8.1、Windows 8、Windows 7、macOS Mojave 10.14、macOS High Sierra 10.13、macOS Sierra 10.12、Mac OS X 10.11 標準配備機型
- 中央處理器：Core Duo T2700/Core 2Duo E6300 或以上
- 記憶體：1 GB 或以上
- 硬碟空間：燒錄 25 GB（50 GB 或以上*），錄放 120 MB
- 輸出影像規格：進行 BD-Video 數位輸出時，需具備 HDCP 相容顯示功能與顯示器。
*: 建議操作環境
Ultra HD 藍光光碟讀取期間 \*
有關播放環境之詳細說明，請造訪 Pioneer 網站。
*: 隨附的軟體應用程式僅供 Windows 作業系統使用。
需求的環境依據您的作業系統和應用程式有所不同。
針對作業系統和應用程式的問題解答，請洽詢各軟體製造商諮詢服務處。
Blu-ray Disc、BDXL、Blu-ray Disc 與 BDXL 標誌是藍光光碟協會 Blu-ray Disc Association）的商標。
Windows 是微软公司在美國與其他國家的註冊商標。
Mac、Mac標誌、Mac OS、OS X、macOS、Sierra 和 Mojave 是蘋果公司在美國與其他國家的商標。
在此所使用的其他公司與產品名稱可能是其各自公司的商標或註冊商標。
特性
最高寫入速度 * 最高讀取速度 *
| BD-R | 6X | BD-ROM SL/DL | 6X |
| BD-R DL | 6X | BD-ROM DL/TL (Ultra HD 藍光光碟) | 4X |
| BD-R TL | 4X | BD-R | 6X |
| BD-R QL | 4X | BD-R DL | 6X |
| BD-R (LTH) | 6X | BD-R TL/QL | 4X |
| BD-RE | 2X | BD-R (LTH) | 6X |
| BD-RE DL | 2X | BD-RE | 6X |
| BD-RE TL | 2X | BD-RE DL | 6X |
| M-DISC BD-R SL/TL | 4X | BD-RE TL | 4X |
| M-DISC BD-R DL | 6X | M-DISC BD-R SL/DL | 6X |
| M-DISC BD-R TL | 4X | ||
| DVD-R | 8X | ||
| DVD-R DL | 6X | DVD-ROM | 8X |
| DVD-RW | 6X | DVD-ROM DL | 8X |
| DVD+R | 8X | DVD-R | 8X |
| DVD+R DL | 6X | DVD-R DL | 8X |
| DVD+RW | 8X | DVD-RW | 8X |
| DVD-RAM | 5X | DVD+R | 8X |
| M-DISC(DVD) | 4X | DVD+R DL | 8X |
| DVD+RW | 8X | ||
| CD-R | 24X | DVD-RAM | 5X |
| CD-RW | 24X | M-DISC(DVD) | 8X |
* 使用 USB 2.0 埠時，BD 無法以 6 倍速寫入／讀取資料。
緩衝記憶體大小
4 MBytes （讀取／寫入）
介面
USB 3.1 Gen1(3.0)/2.0
光碟格式
- Ultra HD 藍光光碟（BD-ROM 雙層／三層）
- BD-ROM (單層／雙層)
- BD-R（單層／雙層／三層／四層）
• BD-RE (單層/雙層/三層)
• M-DISC BD-R (單層／雙層／三層)
• DVD-ROM (單層／雙層)
• DVD-Video (單層／雙層) - DVD-R
- DVD-RW
- DVD+R
-
DVD+RW
• DVD-RAM（非卡匣式），2.0、2.1、2.2版
• M-DISC (DVD) -
CD-ROM Mode 1、2
- CD-ROM XA Mode 2 (格式 1, 格式 2)
• KODAK Photo CD (單區版與多區版格式) - CD-Extra (CD PLUS)
- CD text
- CD-R
• CD-RW (MS/HS/US/US+) - CD-DA
- Video CD
僅燒錄時才支援 R 媒體。
註
- 須使用特定的應用軟體才能燒錄上述格式。
- 特定的 BD、DVD 及 CD 寫入速度須使用可支援的光碟片。
- 在相同階段作業期間，同時寫入多張光碟片可能導致平均寫入速度下降。
- 需有 Pioneer 的驅動程式對 Quiet Drive 與 PureRead 特點進行配置。https://pioneer.jp/support/download/index-e.html
- 隨附的軟體應用程式僅供 Windows 作業系統使用。
介面
前視圖／頂視圖
1 弾出按鈕 (▲)
按下此鈕彈出光碟。 * 若將此裝置連接至 Mac，由於 mac 作業系統的規格，您將無法使用此項功能。
2 光碟安裝槽
慢慢插入光碟（僅限一張 BD、DVD 或 CD）；插入至一定深度時，驅動器會自動將光碟拉進裝置內。應與驅動器表面呈平行，以平放的方式插入光碟。請勿將非指定光碟以外的物件插入安裝槽。
若採用直立式安裝
若裝置採用直立式安裝，請務必使用隨附配件中的腳架及橡膠墊。
腳架安裝及橡膠墊黏貼（建議範例）
將光碟機插入腳架直到底
若未黏貼橡膠墊，震動可能會產生噪音及運作不的情況。
後視圖
3 DC 輸入(DC IN)
AC 轉接頭
4 USB 連接器
USB 3.1 Gen1(3.0) C 型连接器
- 區域碼最多可更改五(5)次，包括第一次的設定在內。請留意：第五次變更後將永遠無法變更。因此，除非迫於必要，請避免變更區域碼。
- 區域碼屬於 DVD 規範標準的一部分。然而，DVD 光碟片上的區域碼為非必要項目。沒有註明區域碼的 DVD 光碟片可在所有相容的播放器和／或應用程式中播放。
連接
本產品可支援熱拔插功能。請將本機連接於隨附的 USB 線。
1 請確認電腦上是否有可用的 USB 埠。
2 在開機進入 Windows® 或 Mac 作業系統後，請使用隨附的 USB 線將本機連接至電腦。
注意
• 傳輸資料時請勿斷開 USB 線。
- 電腦啟動中或本機進行任何作業時請勿斷開 USB 線。
註
- 建議連接於 USB 3.0 埠或以上，因為當 USB 3.0 電線連接於 USB 2.0 埠時，該連接將只限於 USB 2.0 性能標準。
- 本產品可與 USB 1.1 埠相容，但無法提供最佳的效能。
• 透過 USB HUB 連接本機或使用未經指定的電線無法保證正常運轉。
關於光碟插入與移除
- 插入光碟
將光碟水平插入光碟插槽。
當光碟插入至一定位置時，將自動拉進裝置內。
* 插入時請勿用力將光碟推入。
一般使用應用程式中的彈出功能，或按下光碟彈出按鈕。
- 當您無法按照一般操作移除光碟
請使用驅動程式中的強制彈出。
使用 macOS
- 移除光碟
可執行指令與點擊，或對光碟圖示按下右鍵顯示列表，接著選擇「移除<光碟名稱>」。
* 有關在 macOS Mojave 中「如何移除未格式化的光碟」之詳細說明，請參考本裝置網站。https://pioneer-iot.com/
- 當您無法按照一般操作移除光碟
請使用驅動程式中的強制彈出。
* 也可嘗試重新連接 USB 連接器。
* 視 macOS 的規格而定，您可能無法使用前方的彈出按鈕。
下載並安裝 CyberLink Media Suite （使用產品金鑰）
* 此為 Windows 專用應用程式。無法以 macOS 使用。
1 存取本手冊背面所示網站。
2 查看授權合約內容，並按一下「同意」以進入CyberLink網頁。
<< 下载 >>
1 存取下載網站後，請使用 CyberLink 會員電子郵件地址及密碼登入。
（若尚未註冊成為 CyberLink 會員，請按一下「立即加入會員」並註冊會員。）
2 登入後，將顯示產品金鑰輸入畫面。輸入提供的產品金鑰並按一下「送出」。
產品金鑰位於本手冊背面。
(16 字元金鑰印於標籤上。)
3 正確輸入產品金鑰後，將顯示下載下載程式的畫面。按一下下載連結，以下載下載程式。
* 重新下载下载程式
在下載網站上註冊產品金鑰後，會傳送電子郵件至您註冊的 CyberLink 會員電子郵件地址。
產品企鑰註冊 30 天內，可透過電子郵件內的連結重新下載下載程式。
<< 安装 >>
1 將磁碟機連接到 Windows 電腦。
2 執行下載的檔案，以開始下載程式。
3 下載完成後，對話方塊內將會顯示安裝訊息。按一下「安裝」以啟動安裝程式。
(即使未按下「安裝」，安裝程式也會在1分鐘後自動啟動。)
4 安裝程式啟動後，請依照安裝程式上的說明安裝產品。
規格
方向 本裝置支援直立與水平安裝。
光碟片尺寸 12 cm
（本產品不支援非標準形狀的光碟，例如名片形、菱形等）
(驅動器不支援8cm轉接器。)
資料傳輸速率 * 光碟髒污或損壞時，會對傳輸速率造成影響。
資料讀取（持續） BD 最大 27.00 MBytes/秒
DVD 最大 10.80 MBytes/秒
CD 最大3.60MBytes/秒
資料寫入（持續） BD 最大27.00 MBytes/秒（6X BD-R）
DVD ...... 最大 10.80 MBytes/秒（8X DVD-R）
CD 最大 3.60 MBytes/秒（24X CD-R）
存取時間／搜尋時間 （隨機平均值）
存取時間 BD-ROM 210 ms
DVD-ROM 200 ms
CD-ROM 190 ms
搜尋時間 BD-ROM 190 ms
DVD-ROM 180 ms
CD-ROM 170 ms
電源
待機 0.65 W
DC 輸入接頭
電源. DC +5 V, 1.0 A (平均)
實體資訊
重量（只限於驅動器）....0.28 kg（Typ.）
操作温度....+5℃至+35℃
操作溼度 5% 至 85%（未凝結）
儲存溫度 -40℃至+60℃
儲存溼度 5% 至 90%（未凝結）
配件
操作手冊（本手冊）
USB C 型轉 USB C 型 35 cm 轉接線....1
直立式腳架....1
橡膠墊....2
註
如為求改良而修改規格設計，恕不另行通知。
服
先鋒產品售後務服
請聯絡您購買產品的經銷商或配銷商安排售後務（包括保固條件）
或取得其他資訊。若無法獲得必要資訊，請聯絡以下先鋒了公司（地區維修總部）。
請勿未事先聯絡徑自將您的產品寄至以下公司地址進行維修。
澳洲
週一至週五 上午9點至下午5點（東部標準時間）
其他地區
PIONEER HIGH FIDELITY TAIWAN CO., LTD.
114 台北市內湖區瑞光路407號8樓
S022_A_Zhtw
若產品附有 RoHS 標記，代表該產品符合臺灣“電機電子類設備降低限用化學物質含量標準 (CNS 15663)”。
標準中規定之“限用物質含有情況標示”內容，可進入以下網址取得
URL: http://www.pioneer-twn.com.tw/p7-download2.asp
© 2019 日本先鋒公司。
版權所有。
產品金鑰註冊 30 天內，可透過訊連科技寄送之電子郵件內的連結重新下載下載程式。
地址：日本东京都文京区本驹达海-28-8
进口商：先颖国际贸易（上）有限公司
地址: 中（上）自由贸易试验区富特西一路289号362室
产品执行标准号：IEC60825-1:2014，IEC 62368-1:2014，
EN55032:2012 ClassB
K 002PTD-XV* B4 Zhcn
Printed in China / Imprime en Chine / Gedruckt in China / Отпечатано в Китае / 中国印刷
产
产品地：中国制造
出版日期：2019年9月18日
Сделано в Китае
