产品类型	专业8通道音频放大器
品牌	Powersoft
型号	X8
通道数	8个输出通道
电源	单相、双相或三相，90-464 V AC（自动切换）
模拟输入连接器	8 x XLR 母头（每通道一个）
数字输入连接器	AES3 (XLR) 用于通道对，Dante™（可选）通过 2 x EtherCon
输出连接器	8 x Speakon（通道1-8）
网络连接	以太网（2 x EtherCon），内置Wi-Fi
数字音频协议	AES3, Dante™（可选）
内置DSP	是，具有矩阵路由、参数均衡、延迟、限制器等
控制软件	ArmoníaPlus (PC) 和 Web 界面（通过Wi-Fi移动设备）
散热	变速风扇，前后气流
过滤器清洁	取下前面板，用压缩空气或水清洁过滤器，重新安装前干燥
软件更新	通过USB闪存盘和Armonía Recall按钮（.bin文件）
LED指示灯	背光按钮（中心和环）用于输入/输出状态、错误、待机
热保护	过热时自动关闭通道
保修	48个月零件和人工（不包括滥用、运输、未经授权的修改）
附带的配件	Phoenix电源连接器、锁定套、快速指南
安全标准	符合CE标准，必须接地，机架安装

常见问题 - X8 Powersoft

如何启动 Powersoft X8 放大器？

连接电源，中央按钮白色闪烁（待机）。短按中央按钮打开放大器。设备就绪时按钮变为蓝色常亮。

如何在特定通道上启用静音模式？

短按相应通道的圆形按钮。按钮中心变为橙色（静音）。再次按下取消静音。

如何将放大器连接到Wi-Fi网络？

按下前面板最左侧的按钮（Wi-Fi开关）。按钮亮起，设备创建一个SSID格式为Powersoft-X8-<序列号>的本地网络。将您的移动设备连接到该网络，默认密码：0123456789。打开浏览器并访问192.168.0.1。

AES3数字音频连接使用哪种类型的电缆？

使用110Ω平衡电缆（AES/EBU电缆）。避免使用普通麦克风电缆（阻抗不匹配）。引脚为标准XLR：针1地线，针2热（+），针3冷（-）。

如何更新放大器软件？

从Armonía论坛下载.bin文件（例如 update-v1.5.0.6-x8.bin）。将其复制到USB闪存盘上。将闪存盘插入前面板USB端口。打开放大器。按住Armonía Recall按钮（最右侧）直到LED闪烁。等待自动重启。

如果ArmoníaPlus在网络中检测不到放大器怎么办？

确保放大器和PC在同一子网。确保DHCP服务器处于活动状态，或者放大器处于自动IP模式（地址169.254.x.y）。必要时重启放大器。在Dante网络上，使用Dante Controller检查连接。

如何使用X8配置冗余Dante网络？

将主端口(ETH1)连接到千兆交换机以用于主网络，将辅助端口(ETH2)连接到另一个交换机以用于辅助网络。两个网络必须独立。使用Dante Controller分配音频流。非冗余设备仅连接到主网络。

如何清洁通风过滤器？

断开电源。使用6号内六角扳手卸下前面板两侧的两颗螺丝。轻轻抬起盖板并取出过滤器。用压缩空气或清水清洁。完全干燥后再重新安装并重新连接设备。

保修维修的退货流程是什么？

联系Powersoft客户服务 ([e-mail]) 获取故障报告表格。填写并通过电子邮件发送。您将收到一个RMA编号。包装设备并在外部注明RMA。将其寄回指定的Powersoft地址。去程运费由您承担，返程运费由Powersoft承担。

LED指示灯及其含义是什么？

每个按钮的中心表示输出状态：蓝色（就绪）、橙色（静音）、黄色（限制器）。环表示输入状态：白色闪烁（信号存在）、红色（饱和）。中央按钮：白色闪烁（待机）、红色闪烁（风扇或电源故障）。

用户手册 X8 Powersoft

Série X / Serie X / X 系列

X-Serie / X Серия / X Série

MANUAL

X8

最新更新，请参考在线的英文版本：http://www.powersoft-audio.com

1. 交流电凤凰芯接头

2. 输入：通道7&8 AES XLR接头

3. 输出：通道7&8 speakON接头

4. 输出：通道5&6 speakON接头

5. 输入：通道5&6 AES XLR接头

6. 输入：通道3&4 AES XLR接头

7. 输出：通道3&4 speakON接头

8. 输出：通道1&2 speakON接头

9. 输入：通道1&2 AES XLR接头

10. 以太网: etherCON二级网络端口

11. 远程开关凤凰芯接头

12. 以太网: etherCON主网络端口

13. 输入: 通道 8 模拟 X L R

14. 输入: 通道 7 模拟 X L R

15. 输入: 通道6模拟XLR卡侬接头

16. 输入: 通道5模拟XLR卡侬接头

17. 输入: 通道4模拟XLR卡侬接头

18. 输入: 通道3模拟XLR卡侬接头

19. 输入: 通道2模拟XLR卡侬接头

20. 输入: 通道1模拟XLR卡侬接头

X4-X4L 后面板

A. 交流电凤凰芯接头

B. 输入：通道3&4 AES XLR接头

c. 输入：通道1&2 AES XLR接头

D. 输入: 通道4模拟XLR接头

E. 输入: 通道3模拟XLR接头

F. 输入: 通道 2 模拟 X L R 接

G. 输入: 通道1模拟XLR接头

H. 远程开关凤凰芯接头

1. 以太网: etherCON二级网络端口

J. 以太网: etherCON主网络端口

K. 输出：通道3&4 speakON接头

L. 输出：通道1&2 speakON接头

M. 输出：通道2 speakON接头

N. 输出: 通道4 speakON接头

o. 输出：通道1/4 speakON接头

Deutsch

X8 Rückseite

1. Wi-Fi 开关按钮

2. USB 端口

3. 通道1状态LED和静音

4. 通道2状态LED和静音

5. 通道3状态LED和静音

6. 通道4状态LED和静音

7. 总开关按钮，状态LED和总静音

8. 通道5状态LED和静音

9. 通道6状态LED和静音

10. 通道7状态LED和静音

11. 通道8状态LED和静音

12. Armonía 回叫

X4 - X4L 前面板

A. Wi-Fi开关按钮

B. USB端口

c. 通道1状态LED和静音

D. 通道2状态LED和静音

E. 总开关按钮，状态LED和总静音

F. 通道3状态LED和静音

G. 通道4状态LED和静音

H. Armonía 回叫

Deutsch Русский

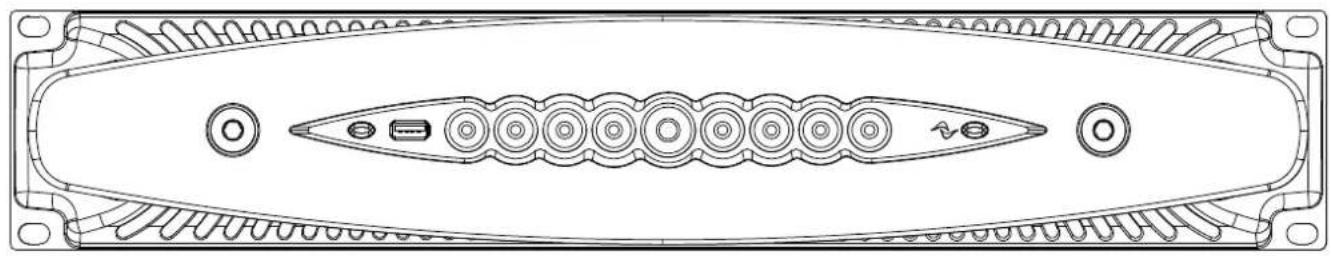

X8 Vorderseite

警告一旦正确完成接线，请将飞行接头插入Powersoft提供的外壳中并固紧。空开断路器必须放在随时可取用的地方

带闪电标志的三角形用于警告用户该产品存在触电危险。

带感叹号的三角形用于提醒用户此处有重要的操作和维修指示。

CE标志表示低压兼容和电磁兼容。

该标志表示接地。

该标志表示该设备只在室内使用。

该标志表示该产品符合欧洲议会关于报废电子电气设备（WEEE）的2002/96/EC指令与2003/108/EC指令。

仅适用于在海拔2000m以下地区使用。

仅适用于在非热带气候条件下使用。

警告：为减少电击风险，请勿试图打开本设备的任何部件。设备内部无用户可维修部件。如需维修，请联系授权的专业人员。

请避免设备淋雨、受潮或让液体滴洒在设备上。诸如花瓶一类带有液体的物体不得放置在本设备上面。

该单元必须安装在机架机柜中：将功放的电源接头通过一个分段断路器插入到机架机柜内的接线板上。

分段断路器必须保证放在在可接近的位置。

当本单元安装在机柜中或（架子）时，请确保各面都有足够的空间进行散热（前后通风口位置相距50厘米）。

电源连接需交付技术娴熟的电力工作人员，根据设备销售所在国的国家标准完成。

警告：保险丝连接中线

警告

触电危险请勿打开

电能可帮助实现很多有用的功能。本设备在设计与制造上竭力确保您的个人安全。但是，不当操作可能会造成触电或火灾。为确保本产品的安全使用，请遵守基本的安装、使用与维修规定。请在使用前仔细阅读这些“重要的安全保障措施”。

重要的安全指示

1. 请阅读所有指示。
2. 请保留所有指示。
3. 注意所有警告。
4. 遵守所有指示。
5. 使用设备时，请勿靠近水源。
6. 仅用干布清洁。
7. 请勿堵塞通风口。按照生产商说明书安装。
8. 安装请勿靠近任何热源，包括散热器、火炉或其他产生热量的设备。
9. 保护电源线不被踩踏或挤压，特别是在插头、电源插座以及连接设备处。

10. 仅选用生产商指定的附件/配件。

11. 仅选用生产商指定或随设备配套销售的推车、支架、三脚架、托架或桌子。若使用推车，移动推车/设备的组合时务必谨慎小心，避免翻倒造成伤害。

1. 雷雨天或长时间不使用，请拔掉电源。
2. 请将维修服务交予授权的人员。本设备因任何原因造成的损坏均需维修，包括电源线或插头损坏，液体滴落或异物落入设备，淋雨或受潮，运行异常或设备跌落。

X 系列 | 快速指南

2:1. 欢迎

恭喜您购买了Powersoft X系列功放！

我们知道您已急不可待，想立即体验X8或X4，但请稍微花点时间，阅读本用户手册和安全指示。若有任何问题，请随时联系您的经销商或Powersoft。

Powersft X系列改写了功放平台这个概念：X8是8通道功放；X4在一个机架单位里提供4路通道。这两个型号都具有全新的通道路由系统、电源以及功能全面的DSP。Powersoft X8与X4支持AES3、两个冗余的Dante™（Dante™是Audinate公司的产品，可实现数字音频流传输）以及模拟输入，每通道可提供最多4个可选择的不同输入源。

Armonía ProAudio Suite™专业音频软件包为系统配置与调试提供直观界面，可全面控制数字音频处理，实时监控系统性能。集成的WiFi连接让用户在智能手机或平板电脑上，通过专为本地监控而开发的用户界面访问和管理Powersoft X系列。

Powersoft X4与X8使功放的质量和易用性标准更上一个台阶：它们适合您的配置，节省空间，质量轻便，继承了Powersoft传奇般的高效能，并且具有全新的全球兼容的多相电源。

2:2. 开包&检查船运损伤

每只 Powersoft 功放都在出厂前经过全面检测，到达时应该为全新状态。打开包装前，请仔细检查船运损伤，打开包装后请立即检查你的新产品。如果你发现有任何损坏，请立即通知船运公司。

每一台M系列功放的箱子内包含下列内容：

▶ 1xX 系列功放

▶ 1x 交流电PC 5/5-STF1-7,62 凤凰芯接头
▶ 1x 交流电外壳
▶ 1x 快速指南

2:3.包装材料处理

运输材料和保护性包装材料均对生态环境无害，可正常处理并回收利用。

请不要把这些材料简单扔掉，保证将它们交付以便回收利用。

2:4. 图片列表

A. X8/X4L 机械制图: 所有尺寸以毫米为单位
B. X4 机械制图: 所有尺寸以毫米为单位
c. X8 后面板
D. X4L 后面板
E. X4后面板
F. X8 和 X4L/X4 前面板
G. 安装支架和气流方向
H. 密闭机架内堆叠安装功放注意事项
1. 输入接头引脚分配
J. RJ45 以太网引脚分配
K. 引线接线
L. 三相电源：交流电源插头接线
M. 单相电源：交流电源插头接线
N. 双相电源：交流电源插头接线
0. 交流电源插头屏蔽
P. 合规信息

安装

3:1.位置

X系列功放仅限机架柜内使用。X4和X8的交流电源线必须接入带有合适断路器的接线盒中（参见“§3:4.2010”获知更息），不允许将功放直接与电网相连。在北美市场，我们推荐使用经过检验的UL/CSA线缆（如ST600Vac 105° C 5x13AWG）。为防止机械损坏的危险，使用前后安装支架将功放固定在机架内。我们推荐为螺纹孔或笼罩螺帽使用8颗M6或12B螺丝。

尽可能远离调谐器与电视机安装功放。功放的安装若靠近此类设备，可能会导致噪声或性能退化。在热源上长期使用功放可能会影响其性能，避免将功放放置在热源之上。

3:2.散热

请在通风良好处安装功放。通风口不能被报纸、桌布、窗帘等物件堵塞。前后通风口应至少相距50厘米。

所有Powersoft功放都采用加压气流散热系统，保持低温与恒定工作温度。内部风扇将空气从前面板吸入，空气加压通过所有部件，从功放的后面板排出。

功放的散热系统具有“智能”变速直流风扇，通过散热器温度感应电路进行控制。只有在传感器探测到温度超过预设值时，风扇的转速才会提高。这样可最大化减低风扇的噪声和灰尘积累。

要是功放受到极端热负载，风扇会加压大量空气通过散热器。如果在极罕见的情况下，功放陷入过热的危险，传感电路会关闭所有通道，直至功放冷却至安全的工作温度。无需用户干预，功放会自动恢复正常操作。

因为装备了完善的散热系统，X系列功放可堆叠安装。

但是，堆叠安装必须遵守一定的安全限制：要是使用了后面板封闭的机架，每堆叠安装四台功放需留空一个机架单位，保证足够的气流(见第10页的面板G)。

3:3.清洁

请使用干布清洁机壳和前面板。应根据功放工作环境中的灰尘多度规划空气过滤器的清洁。

清洁功放部件前，请务必断开交流电源连接

24 UNC- 要清洁通风过滤器，请先打开前面板罩，切勿打开功放的其它部件。

用内六角扳手拧开前面板左右两边的螺丝（见图1），轻轻抬起盖子，取出过滤器。可使用压缩空气除去过滤器上的尘埃，也可用清水清洗。若用清水清洗，安装前须保证过滤器已变干。

X 系列功放可提供全球交流电兼容，可直接连接至任何地区的电力线路系统。Powersoft传奇般可靠的电源供应现在适用于90V至464 V交流电之间的单相、双相或三相运行（通常单相为100V至240V±10%，三相为173 V至440 V±10%）而无需手动选择。设备本身就可以实现真正的三相负载均衡，不需要在配电系统设计中进行任何复杂的负载分配。

通过Euroblock PC 5/5-STF1-7,62凤凰芯接头与飞行插座（Phoenix产品ID 1777862）为功放提供交流电源。必须针对电线的具体配置，正确连接交流电导线与飞行插座。

请根据第13页的面板K,L,M展示的配置, 将飞行插座的所有五个接头都连接至电源线, 为保证正确连接, 请使用经过检验的UL/CSA线缆（如ST 600Vac 105° C 5x13AWG）。

本装置的供电只能通过接地电源插座，所在电网必须符合IEC364或类似的电气装置标准。

此单元的电源开关并不能使设备完全与电源断开，需拔掉电源插头使设备彻底断电。

请在电源与功放间提供空开断路器。

单相交流电（P+N+E）：32 A 额定，C或D曲线，10 kA； 三相交流电（3P+N+E）：4 x 16 A 额定，C或D曲线，10 kA。 对于X4, Powersoft建议：

单相交流电（P+N+E）：16A额定，C或D曲线，10kA； 三相交流电（3P+N+E）：4×10A额定，C或D曲线，10kA。

注意：以下图片与指示皆以2004年4月欧洲CENELEC标准（IEC 60446）中的色码进行导线识别（见表1）。

注意：以下图片与指示皆以2004年4月欧洲CENELEC标准（IEC 60446）中的色码进行导线识别（见表1）。

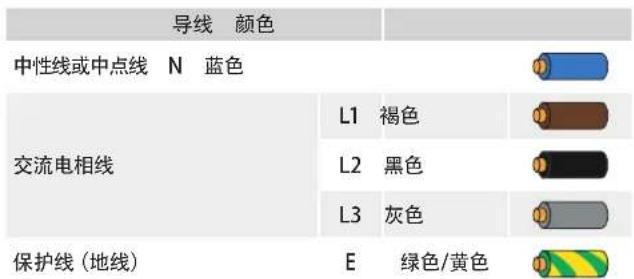

导线 颜色 中性线或中点线 N 蓝色 交流电相线 L1 褐色 L2 黑色 L3 灰色 保护线（地线） E 绿色/黄色

表1: 导线识别色码.

只有专业或授权的人员，按照本地电力机构的相关指南才能进行下列操作。

3:4.1. 三相电源

每一条导线都必须固定连接至PC 5/5-STF1-7,62飞行插座，见第13页的面板K。有时可能没有零线连接：在三相系统中，零线连接不是必须，因为X系列可在三角形连接中正常运作。

3:4.2. 双相电源

在2P+E不带零线的配置中，平衡双相交流电源导线必须固定连接至PC 5/5-STF1-7,62飞行插座，如第14页的面板M。请在电源空开断路器的接线端子处将相线桥接，以保证合适的导线截面。

3:4.3. 单相电源

P+N+E，带零线的非平衡单相是最常见的单相电源配置。必须按第13页的面板L所示进行接线配置。请在电源空开断路器的接线端子处将相线桥接，以保证合适的导

3:5.安装注意事项

警告：避免火灾或触电危险

④ 此设备供电只能通过接地电源插座，所在电网必须符合IEC364或类似的电气装置标准。

④ 本设备仅限机柜内安装。

④ 请在机架柜内的电源与功放间提供空开断路器。

④ 一旦正确完成接线，请将飞行接头插入Powersoft提供的外壳中并固紧。

④ 请将飞行接头锁定至功放输入。

④ 打开功放前，请确定使用的是正确的额定电压。

④ 请确保电源连接可满足设备所需的额定功率。

④ 切勿在电源线已磨损或毁坏的情况下使用此功放。

④ 输出端子很危险: 需由受过培训的人员使用现成引线安装接线。

④ 启动设备前，请锁定输出端子。

④ 为避免电击，功放运行过程中切勿触碰任何裸露的扬声器线缆。

④ 不能将水或其他液体倒进或洒在功放上面。

④ 不能将明火火源，例如点亮的蜡烛，放置在功放上面。

④ 不要移除盖子。无视这一规定有可能使您受到潜在危险电压的威胁。

④ 由不正确接地连接或忽略接地连接对人身或事物造成的最终伤害，生产商不负有责任。

④ 联系授权的服务中心进行常规或非常规维修。

请确保符合这些基本的安装需求，如有任何疑问，请咨询有资质的相关人士确认。

线截面。

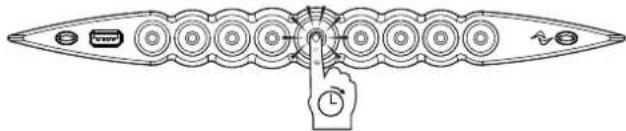

3:6. 开启

将功放连接至电网后，功放的电源开始为辅助系统供电。中间按钮的边缘白光闪烁，意味着功放处于待机模式。 按下中间按钮将启动功放。

长按中间按钮3秒关闭功放。功放平台转入待机模式，中间按钮的边沿白光闪烁。

只有拔掉电源插头，才能完全关闭功放平

3:8.静音

短按中间按钮可使所有启用通道静音/解除静音，按下此键，已静音的通道扔然保持静音状态。

除了中间按钮的所有其它圆形按钮，可使特定的输出通道静音/解除静音。

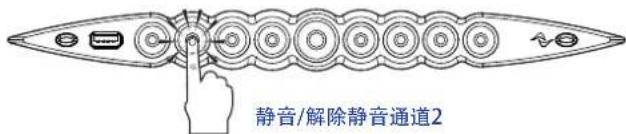

静音/解除静音通道2

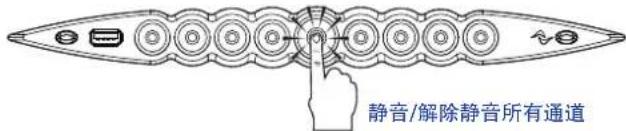

静音/解除静音所有通道

注意: 请注意当ArmoníaPlus™与功放平台连接并控制功放平台时, 所有的本地静音开关将被禁用。

3:9.Wi-Fi开关

按下最左边的按钮，按钮变亮，系统会建立新的本地WiFi网络，网络名的组成为：Powersoft-型号名-序列号（如Powersoft-X8-70133），默认密码为0123456789。再次按下最左边的按钮将关闭Wi-Fi。

3:10.Armonía 回叫

要让Armonía工作空间识别该单元，按下最右边的按钮。如果点击功放上下文菜单中的无/闪烁（Un/Blink），进入Armonía工作空间，所有前面板的LED灯会闪烁一阵。

Wi-Fi

4

按照以下程序激活WiFi连接，远程访问您的Powersoft X 系列功放平台。

1. 按下前面板的中间按钮，打开功放；

2. 按下前面板最左边的按钮：按钮会变亮，系统将建立新的本地WiFi网络，网络名的组成形式为：

台3.访问您的移动装置，编辑WiFi配置；

1. 选择具有正确网络名的WiFi网络；

Settings Search Bluetooth Background Background 16.0 Bluetooth 54.7.2023 Background Background Other

1. 输入下列WiFi密码：

0123456789

1. 打开Web浏览器，在地址栏输入下列IP地址：

192.168.0.1

1. 浏览器显示用户界面：现在可以开始管理您的X系列功放平台。

2. 为方便调用、操作界面，我们建议您在移动装置的主屏幕将它设为标签。如，在iOS装置上，点击share共享图标，在界面完全加载后，选择“Add to Home Screen”添加入主屏幕选项。

3. 完成监控与基本设置后，记得关闭本地WiFi网络：按下前面板最左边的按钮，关闭WiFi。

连接

5

进行输入或输出连接之前，请确保电源开关处于关闭。

选用高品质的输入线缆和扬声器线缆，可将信号不稳定的可能性降至最低。不管是购买还是自制，请使用最好的线缆、接头和焊接技术。

5:1. 信号接地

在X系列功放上面没有接地开关或端子。输入连接的所有屏蔽接线柱都与机架直接连接。这意味着，设备的信号接地系统为自动控制。为了限制嗡声和/或干扰进入信号路径，使用平衡输入连接。

为安全起见，设备操作时，必须将电气安全接地与机架通过专用的接地保护线缆连接

5:2. 模拟音频输入连接

通过Neutrik XLR卡侬母座提供模拟输入，模拟输入连接的信号极性如图###所示。

5:3. 数字音频输入连接

可通过AES3（AES/EBU）和支持Dante设备中的Dante™标准协议实现数字输入。

AES3接头是Neutrik XLR卡侬母头，每个通道对有一个。AES3使用110Ω标称阻抗的线缆，传输一个通道对的平衡（差分）数字信号：在AES3 XLR卡侬接头中，区分热端和冷端并不重要，关键是不要将芯2与芯3（平衡信号）连接到芯1（地线）。在AES连接中应避免使用话筒线缆，因为阻抗失配会造成信号反射与抖动，导致接收端出现位错误。

在支持Dante的设备中，Dante连接通过位于X8与X4后面板最右边的两个Neutrik etherCON端口实现。可支持高速以太网（IEEE802.3u，100 Mbit/s）与吉比特以太网（IEEE 802.3ab, Gbit/s）网络协议。使用标准的超五类与六类双绞线连接，连接距离最长可达100米（328英尺）。

以太网线缆必须按照TIA/EIA-568-B标准连接，采用T568B线序，如第12页的面板I所示。

5:4. 输出连接

3类接线

输出端子很危险：需由受过培训的人员使用现成引线安装接线。启动设备前，请固紧输出端子。

支持单端负载和桥接负载扬声器连接，见第12页的面板J。

5:5.以太网连接

X系列功放平台可使用个人电脑和ArmoníaPlusTM软件，通过以太网连接进行远程控制。

Powersoft推荐使用按照TIA/EIA-568-B（如T568B）线序进行引脚/引脚对分配的以太网5类直通接插电缆，见第12页的面板。

交流电 AES3 模拟 Gigabit Switch Dante™ Dante Controller ArmoníaPlus

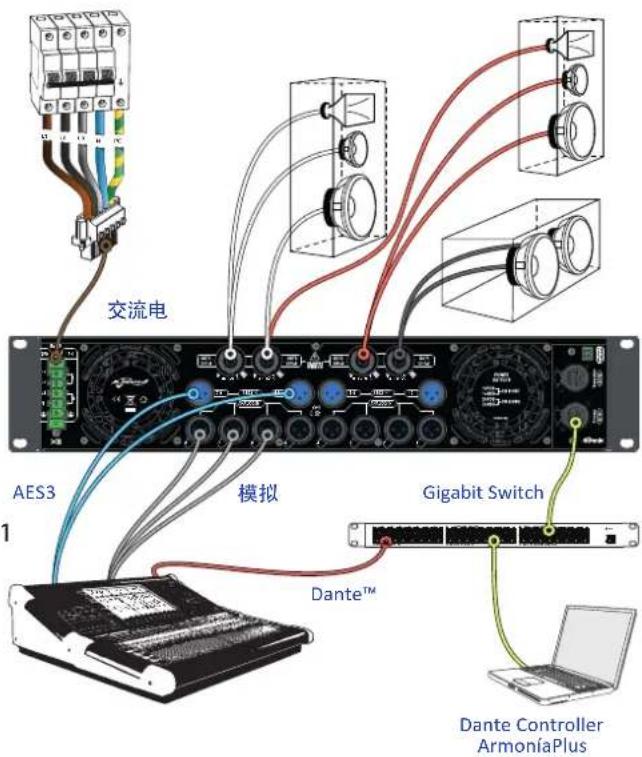

图 2: X8 的连接例。

软件升级 LED 表格

6

7

PowersoftX系列功放平台具有完全数字音频信号管理系统，该系统基于ARM Cortex A-8处理器与TI C6000 DSP平台。这一令人印象深刻的机载计算能力可由专有的软件环境驱动。

X系列软件的更新版本可在Armonía论（https://armonia.powersoft.it/）下载。

软件包包含软件更新文件，文件名组成形式如下：

update-版本号-型号.bin

（如update-v1.5.0.6-x4.bin）；要更新X系列功放平台的软件，必须将软件更新文件储存在一个USB密匙中，并遵从以下指示：

1. 启动功放，等待启动顺序完成。

1. 长按最右边的按钮（Armonía callback回叫按钮），直至发出第二声哗哗声，LED开始闪烁。

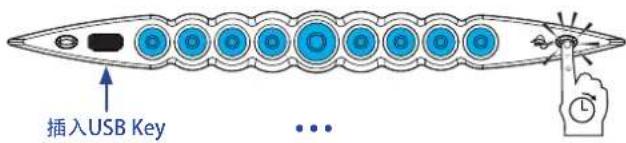

插入USB Key

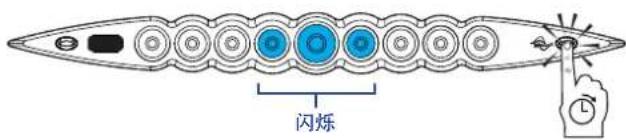

闪烁

1. 等候直至功放重新启动，前面板所有LED呈蓝色长亮状态。

所有的圆背按钮都可提供每通道输入、输出的状态信息。每个按钮的中心提供输出信号的状态信息。

中心颜色输出指示灯			中心颜色输出指示灯
颜色 状态		颜色 状态
	蓝色	通道准备就绪		橙色 静音输出
	黄色	限幅器参与		橙色闪烁	静音输入

每个按钮的外环提供输入信号的状态信息。

外环颜色输入指示灯
颜色		状态
	白色闪烁(中心蓝色)	输入信号出现
	红色	输入信号削波

颜色		状态
	红色闪烁(中心与外环)	通道故障
	闪烁/所有通道(中心与外环)	单元回应Armonía回叫

当系统处于待机模式时，或电源出故障时，只有中间按钮变亮：

外环颜色中间按钮
颜色		状态
	白色闪烁(所有LED熄灭)	系统通电待机模式
	红色闪烁(正常运行)	检测到风扇故障(输出级侧边风扇)

中心颜色中间按钮
颜色		状态
	红色闪烁	检测到电源或PSU风扇故障
	黄色闪烁	电源或温度保护激活

X系列功放平台支持线性菊花链、星型或环路拓扑网络。在菊花链网络中，装有ArmoníaPlusTM专业音频软件包的个人电脑必须总是位于菊花链的一端。

注意，在制作环境中，菊花链连接无法保证可靠性，若出现故障，可能会导致网络中断，失去对系统的控制。

若同时需要高效能与可靠性，建议您使用冗余网络拓扑。为了使用Dante™功能，可允许星型和开放菊花链网络拓扑。

8:1.IP寻址

出厂网络设置默认为DHCP/AutoIP，这样可让功放平台与现有的局域网或个人电脑连接时，自己进行配置。也可采用固定的IP策略，通过ArmoRico AudioSuiteTM专业音频软件包进行配置。

若DHCP服务器没在网络中激活，功放平台会激活无状态地址自动配置（即零配置联网方法Zeroconf）：它自动分配一个本地的数字网络地址（若有二级网络，地址类型为169.254.x.y - 172.31.*.*，子网掩码255.255.0.0），并自动分配、解析联网装置的主机名称。关于如何设置静态IP地址，请参与《ArmoníaPlus用户指南》。

8:1.1.IP 地址故障排除

X系列连接至网络环境后，有可能ArmoníaPlus™专业音频软件包不能发现或导入功放。

通常这是IP寻址的问题：Armonía与X系列必须属于同一个子网络。若网络中有DHCP服务器，但X系列功放处于AutolP模式，联网可能不稳定。

根据经验，连接功放前先打开DHCP服务器。

X系列功放在引导程序（bootstrap）中确定IP地址：在启动过程中，若X系列功放平台发现DHCP服务器，就会协商联网参数。若X系列功放平台不能在网络中找到DHCP服务器，就会自动设置为AUTO IP模式。

8:2.Dante™ 网络连接

X系列功放平台的Dante™版本通过后面板的两个ether-CON端口支持Dante™冗余网络连接：

▶ Primary/ETH1为主网络端口
▶ Secondary/ETH2为二级网络端口

Primary/ETH1千兆以太网端口总是支持Dante™连接；若创建了并联冗余网络，Secondary/ETH2千兆以太网端口可保证操作的连续性。

要创建Dante网络，必须使用一台运行Dante控制器的电脑。Dante控制器是管理网络上设备的软件应用。X系列功放平台可以自动被Dante控制器搜索到，并以型号名-序列号的形式（如X8-71520）显示在Dante控制器上。

Dante网络至少需要一个网络开关。冗余的基建设备可能需要多个开关。要使可靠性达到最大，网络开关必须：

适用于吉比特以太网；
▶ 非阻塞型；
▶ 具有服务质量（QoS），带至少四个队列
▶ 具有严格优先级的Diffserv（DSCP）QoS
▶ 具有EEE（节能以太网）切断

更多网络开关的信息，请参阅Powersoft相关文件。

8:2.1. 冗余网络配置

通过使用两个完全独立和分开的网络——主网络与二级网络，可在任何支持Dante的音频设备间安装和使用Dante冗余。

要安装和使用Dante冗余，请使用两个千兆交换机和网线连接X系列功放平台与其它冗余的Dante音频设备。将运行Dante虚拟声卡与Dante控制器的个人电脑或Mac，以及其它非冗余的Dante音频设备连接至主网络。

切勿将主网络和二级网络互相连接。确保所有个人电脑与Mac自动配置它们的IP地址。

ArmoníaPlus

ArmoníaPlus™专业音频软件包是默认设置界面，可设置和自定义X系列功放平台。

Armonía可安装在运行Wiidows系统（XP SP3及更高版本）的个人电脑上。可从Armonía论坛下载ArmoníaPlus™专业音频软件包：

X系列功放平台可通过高速以太网连接与运行Armonía的个人电脑相连。要远程操作设备，必须找到它并将它导入Armonía工作区。在“远程设备”窗口上点击“搜索”按钮，或从“型号列表”中选定单元，拖曳至Armonía工作区。

回叫按钮位于功放前面板的最右边，可让您的Armonía工作空间中迅速找到该功放。

一旦与ArmoníaPlus软件连接，双击工作空间的功放图标，打开功放仪表板。在这里，可以访问X系列功放平台的所有功能。

9:1. 信号路由和DSP架构

Powersoft X系列功放平台的信号处理具有多种功能，可在功率放大之前，对音频信号进行处理。主要的调整包括增益、极性、延时、限幅和信号均衡；有些处理与特定的阶段有关，如限幅与阻尼控制只出现在输出阶段，输入极性分配只出现在输入阶段。

处理架构由六个部分组成：

▶ 输入源选择。输入选择让您管理输入增益、模拟与数字源延时，以补偿传输延迟与电平。另外，X系列使用备份策略应对信号故障，提高系统的可靠度。系统为每通道四个不同的输入源（模拟、AES3与两个Dante ^™ 数字流输入）分配优先级，一旦出现信号故障，可自动切换至可靠的输入连接。

▶ 矩阵。X系列创新的路由引擎可将任何输入路由至任何输出。矩阵使用非布尔路由结构，可自由进行通道分配与电平调整。

▶ 高级处理。高级处理功能让您优化电平，调整输入信号的声音。路由至扬声器的每通道都具有增益和极性调整、不对称升余弦参量滤波器、延时和静音。

▶ 扬声器均衡。扬声器均衡处理可管理多分频扬声器系统的配置预设，它具有FIR与IIR参量滤波器。

▶ 扬声器理由。正确编组后，输出通道以扬声器的形式出现在矩阵中，每一行代表一个扬声器（其实是不同频段的编组），为信号处理提供精细的信息粒度。

▶ 输出处理。输出处理级可调整输出信号，优化功率传输与扬声器性能。它在每一输出通道提供增益与极性调整、IIR与FIR参量滤波器、延时、静音、限幅与阻尼控制。

9:2. 计划的工作流

我们建议，确定扬声器的布局后，采取自下而上的配置流程。先配置换能器，然后选择输入源、定义备份策略。

简言之，主要步骤如下：

1. 装载扬声器预设或手动配置扬声器（编组输出通道，进行分频、限幅、扬声器处理等设置）。

2. 定义路由通路，以及从输入通道到有源输出通道的信号电平（矩阵）。

3. 从输入端选择信号源，定义备份策略（输入源选择）。

保修和帮助

10:1.保修

10:1.1. 产品保修

Powersoft可向终端用户确保，从Powersoft（或任何授权经销商）发票上记录的购买日期开始算起，其生产产品在48个月内无任何部件和工厂工艺缺陷。所有保修和翻新服务必须在Powersoft厂家或其授权维修中心为购买者免费提供。保修例外情形：Powersoft的保修范围不包括由下列原因造成的产品故障或失效：使用不当，滥用，非授权人员执行的维修工作或改动，不正确连接，暴露于恶劣的气候条件，机械损失（包括运输事故），以及正常磨损。如果产生在运输途中没有收到损害，Powersoft将会执行保修服务。

10:1.2. 退货

只有在为产品授予一个退货授权（RMA）编号并将该编号附着在外包装上之后，才可以将Powersoft。Powersoft（或其授权维修中心）有权利拒绝任何不带RMA编号的退货。

10:1.3. 修理或替换

Powersoft 有权按照自己认为的最佳方式对产品保修范围内的缺陷产品进行维修或替换。

10:1.4. 运输成本和责任

将保修范围内商品送到Powersoft或其授权维修中心相关的所有运输成本和风险由购买人（或终端用户/客户）全权负责。在将产品返回给购买人（或终端用户/客户）时，Powersoft 将会承担与之相关的所有责任并负责所有成本费用。

10:2. 帮助

在您的功放中没有用户可维修部件。请将维修工作交给有资质的技术人员进行。除了拥有一个内部的维修部门，Powersoft 还支持一个授权维修中心网络。如果您的功放需要维修，请联系您的 Powersoft 代理商（或经销商）。您也可以联系 Powersoft 的技术服务部门索取离您最近的授权服务中心地址。

尽管大多数产品故障可在您的场所通过Powersoft的客户服务或者您自己的专业知识就地解决。偶尔，由于故障性质，也有必要将缺陷产品返回给Powersoft进行维修。在后一种情况下，建议您在运送前按照下列步骤一步步进行：邮件联系我们的客户服务部门（[e-mail]）获取“缺陷报告表格”或者直接下载“缺陷报告表格”。为每件返回商品（该表格是一个可产编辑、通标签指导的文件）填写“缺陷报告表格”，并另存为您的姓名，功放型号和序列号（例如：distributornamek10sn17345.doc），提供RMA编码之外的任何信息，并将其发送到[e-mail]获取Powersoft审批。在Powersoft客户服务代表批准了您的缺陷报告后，您会收到一个RMA授权代码（每个返回设备只有一个RMA代码）。在收到RMA代码后，你必须包装设备并将RMA代码贴在包装外侧，并用防水透明邮袋将其保护，从而使其倾斜可辨。所有返回产品都必须船运到以下地址：

Powersoft

在从欧洲共同市场以外国家船运时，请从http://www.powersoft-audio.com/en/support/service

网站的 TEMPORARY EXPORTATION / IMPORTATION PROCEDURE链接下载可用文件，按照文件中的指示操作。

感谢您在我们不断提高伙伴关系的过程中，给与我们一如既往的理解、合作与支持。
