ALPSTUGA 706.093.77 - 空气净化器 IKEA - 免费用户手册

产品类型	空气质量传感器
品牌	IKEA
型号	ALPSTUGA 706.093.77
制造商参考号	E2495
电源	5.0 VDC, 1.0 A, 5.0 W，通过USB-C供电（推荐使用SJÖSS 20W快速充电适配器）
连接	Thread / Matter，兼容IKEA Home smart和Matter系统
无线连接范围	10米（室外）
工作频率	2402-2480 MHz，输出功率3 dBm
内置传感器	CO2、PM2.5、温度、相对湿度
颗粒物检测范围（PM2.5）	0-1000 µg/m³
CO2警报阈值	1000 ppm
PM2.5警报阈值	15 µg/m³
显示屏	自动调节背光屏幕，显示读数和时间
按钮功能	显示按钮、系统按钮、设置按钮、时间设置按钮、加号按钮
恢复出厂设置	按住系统按钮10秒，直至红色LED指示灯熄灭
配对模式	接通电源或按下系统按钮后激活15分钟
工作温度	0°C至40°C（32°F至104°F）
维护和清洁	使用干布清洁
安全	仅限室内使用，请勿浸水，安装高度不超过2米，1类激光
认证	Matter、Thread、FCC/ISED合规
包装内容	传感器、USB-C线缆、提示与保养说明文件

常见问题 - ALPSTUGA 706.093.77 IKEA

如何将ALPSTUGA传感器连接到IKEA Home smart系统？

通过将USB-C线缆连接到适配器来开启传感器。配对模式会自动激活15分钟。打开IKEA Home smart应用，扫描包装黄色部分的二维码，然后按照说明操作。如需重新激活配对模式，请按系统按钮。

CO2警报LED指示灯表示什么？

当CO2浓度超过1000 ppm时，CO2警报LED指示灯会亮起。只要超过阈值，它就会保持亮起，并且仅在显示屏显示CO2值或时钟时可见。

如何将传感器恢复出厂设置？

按住系统按钮10秒，直到红色LED指示灯停止闪烁。传感器将重置并进入配对模式15分钟。

我可以在不连接智能系统的情况下使用ALPSTUGA传感器吗？

可以，只需通过USB-C为传感器供电。它会自动开启并显示测量数据（温度、湿度、CO2、PM2.5），无需连接。

如何将温度单位从摄氏度切换为华氏度？

长按设置按钮（3），可在摄氏度（°C）和华氏度（°F）之间切换。

如何设置传感器屏幕上的时间？

按时间设置按钮（4）。小时闪烁：使用加号按钮（+）调整小时。再次按时间设置按钮切换到分钟，然后用加号按钮调整。按时间设置按钮确认。要切换12/24小时制，短按设置按钮。

PM2.5警报LED指示灯表示什么？

当PM2.5颗粒物浓度超过15 µg/m³时，PM2.5警报LED指示灯会亮起。只要超过阈值，它就会保持亮起，并且仅在显示屏显示PM2.5值或时钟时可见。

ALPSTUGA传感器是否兼容除IKEA Home smart以外的其他系统？

是的，它已通过Matter认证，可与任何兼容Matter的系统配合使用。您需要使用相应的网关和制造商应用，并扫描提示与保养说明文件封面上的Matter二维码。

如何清洁ALPSTUGA传感器？

使用干布清洁传感器。切勿将设备浸入水或其他液体中。

传感器的无线连接范围是多少？

连接范围为室外10米（室内范围可能因材料和位置而异）。

用户手册 ALPSTUGA 706.093.77 IKEA

ALPSTUGA奥斯图卡空气质量监测器可实时跟踪室内空气质量、温度及湿度。这款智能产品已获得Matter认证，可与IKEA HOME SMART 宜家智能家居系统或任何其他使用Matter标准的系统搭配使用。也可以单独使用，无需配对智能系统。

开始使用

可与IKEA HOME SMART 宜家智能家居系统搭配使用

要连接IKEA HOME SMART 宜家智能家居系统，需要使用宜家集线器和IKEA Home Smart APP（宜家智能家居APP）。

1. 将USB-C数据线插入电源适配器即可启动传感器。它将自动开启并进入配对模式，持续15分钟，以连接到IKEA HOME SMART 宜家智能家居系统。
2. 扫描包装中黄色封面上的二维码，然后按照IKEA Home Smart APP（宜家智能家居APP）中的说明将传感器连接到系统。每件产品都有唯一的二维码。

要使传感器重新进入配对模式，请按下系统按钮。

使用获得Matter认证的智能系统

要连接到使用Matter标准的智能系统，需要使用由同一制造商提供的集线器和应用程序。

1. 将USB-C数据线插入电源适配器即可启动传感器。它将自动开启并进入配对模式，持续15分钟，以连接到获得Matter认证的智能系统。
2. 扫描建议与保养说明封面上的Matter二维码，然后按照制造商的智能家居应用程序中的说明进行操作。传感器上也印有Matter二维码。

要使传感器重新进入配对模式，请按下系统按钮。

不使用智能系统

将USB-C数据线插入电源适配器即可启动传感器。传感器将自动开启并开始显示读数。

使用产品

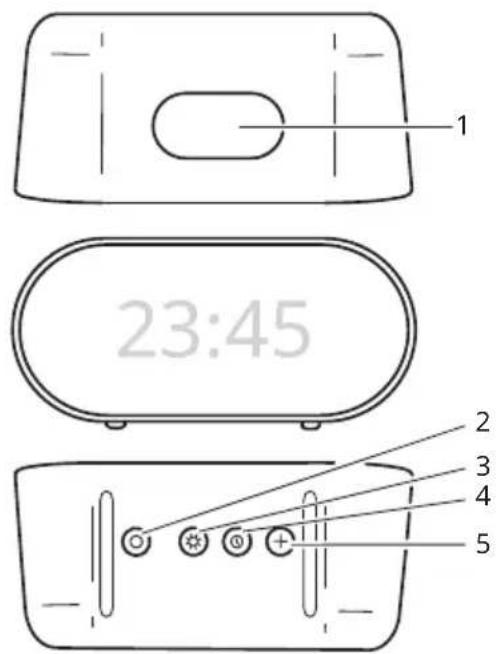

按钮功能

要在不同设置之间切换，请使用传感器上的按钮。

显示按钮(1)

按下该按钮即可在读数之间切换。

系统按钮(2)

按下该按钮可使传感器进入配对模式或重置。

向下按钮(3)

短按可在12小时制与24小时制之间切换

长按可在摄氏度与华氏度之间切换。

设置时间按钮(4)

按下可更改时钟的小时和分钟并确认设置的时间。

加号按钮(5)

按下可更改时钟的小时和分钟。

显示屏

按下显示按钮可按以下顺序切换读数：二氧化碳/PM2.5/温度/湿度/时间/二氧化碳。显示屏将停留在选定的读数上。

时间设置

按下设置时间按钮即可更改时钟。小时将首先开始跳动。使用加号按钮设置小时。再次按下设置时间按钮即可更改分钟，并使用加号按钮进行设置。按下设置时间按钮可确认新时间。如需在12小时制与24小时制之间切换，可短按设置按钮。

温度单位

摄氏度 (°C) 是默认温度单位。要使用华氏度 (°F) ，请长按设置按钮。

二氧化碳浓度

室内空间的二氧化碳浓度不应超过1000百万分比。当浓度超过阈值时，LED警告灯将亮起，并且只要浓度高于阈值就会保持常亮状态。仅当显示屏上显示二氧化碳浓度或时钟读数时，LED警告灯才可见。

PM2.5浓度

室内空间的PM2.5浓度不应超过15微克/立方米。当浓度超过阈值时，LED警告灯将亮起，并且只要浓度高于阈值就会保持常亮状态。仅当显示屏上显示PM2.5浓度或时钟读数时，LED警告灯才可见。

配对模式

传感器需要处于配对模式才能连接到IKEA HOME SMART 宜家智能家居系统或任何使用Matter标准的系统。插入传感器并按下系统按钮。配对模式将打开并持续15分钟。配对时白色LED灯会闪烁，连接成功后会闪烁两次。

配对模式

传感器需要处于配对模式才能连接到IKEA HOME SMART 宜家智能家居系统或任何使用Matter标准的系统。打开电池盒盖并按下系统按钮。配对模式将打开并持续15分钟。配对时白色LED灯会闪烁，连接到智能系统后会闪烁两次。

恢复出厂设置

要重置传感器，请按住系统按钮10秒钟或直到红色LED灯停止闪烁。它将自动重启并可与智能系统持续配对15分钟。

保养说明

如要清洁本产品，请用干布擦拭。

使用须知

• 如果本产品连接到IKEA HOME SMART 宜家智能家居系统，其他功能也会显示在IKEA Home Smart APP（宜家智能家居APP）中。
• 如果本产品连接到使用Matter标准的另一个智能系统，请咨询制造商以了解可用的功能。
• 插入产品电源后，可能需要长达12小时才能获得准确的二氧化碳浓度读数。
• 如果在高海拔地区（1500米及以上）使用，产品上的二氧化碳读数可能不准确。显示屏亮度将根据房间照明自动调节。
• 本产品采用Thread技术与其他智能产品进行通信。需要使用Thread边界路由器以连接到Matter系统。许多智能产品或集线器都内置了Thread边界路由器。
• 建筑材料和产品放置位置的差异会影响无线连接的范围。

安全与法规

警告

• 仅可在室内使用。 ·产品损坏后请丢弃。 ·切勿浸入水中或其他液体中。 ·本产品仅适合安装在2米以下的高度。 ·请勿让儿童玩耍设备。
• 请勿堵塞进气口和背面的出气口。
• 工作温度： 0°C 至 40°C （ 32°F 至 104°F ）。

技术数据

型号：ALPSTUGA

类型：E2495

输入：5.0伏（直流电），1.0安，5.0瓦，USB-C

颗粒检测范围：0~1000μg/m3

感应距离：户外10m

工作频率：2402~2480兆赫兹

输出功率：3dBm

推荐使用USB-C充电器：

SJÖSS 20W 赫约斯 USB 快速充电器。

1类消费类激光产品

IEC 60825-1:2014

EN 60825-1: 2014,

EN 60825-1:2014/A11:2021

EN 50689:2021

制造商：宜家瑞典有限公司（IKEA of Sweden AB）

地址：Box 702, SE-343 81 Almhult, SWEDEN

带十字的垃圾桶标志代表该产品必须与家用垃圾分开处理。同时对产品的处理必须符合当地关于废物处理的相关规定。每做一次分类，就减少了送入焚烧炉和垃圾填埋场垃圾的数量，进而将不利于人类身体健康和环境的负面影响最小化。想了解更多，请联系当地宜家商场。

繁中

产品描述

ALPSTUGA空气质量感应器可实时监测室内的空气质量、温度和湿度。 此为通过Matter认证的智能产品，可搭配IKEA Home smart系统或任何采用Matter标准的系统使用。 即使没有智能系统，也可以独立使用。

开始使用

IKEA Home smart系统

如要连接IKEA Home smart系统，你需要一个IKEA桥接器和安装IKEA Home smart应用程序

1. 将USB-C电线插入电源转接器，启动感应器。它即能自动启动并进入维时15分钟的配对模式，让你可以连接IKEA Home smart系统。 2.扫描包装内黄色封面上的QR code，然后按IKEA Home smart应用程序内的说明，将感应器连接到系统上。每个产品都有专用QR code。

按下系统按钮，将感应器重新回到配对模式

有Matter认证的智能产品系统

要连接使用Matter标准的智能系统时，你需要配备同一厂商生产的桥接器和应用程序。

1. 将USB-C电线插入电源转接器，启动感应器。感应器将自动开机并进入配对模式，持续15分钟，以连接到Matter认证的智能系统。
2. 扫描建议和保养说明面套上的Matter QR Code，并按照smart home制造商使用程序的指示进行操作。感应器上亦印有Matter QR code。

按下系统按钮，将感应器重新回到配对模式

没有智能系统时

將USB-C電線插入電源轉接器，啟動感應器。它將自動開機並開始顯示讀數。

產品使用

按鈕功能

可使用感應器上的按鈕，以便切換不同的設定。

顯示按鈕(1)

按下即可切換讀數。

系統按鈕(2)

按此將感應器變成配對模式或重置。

設定按鈕(3)

短按可切換12時或24小時格式。

長按可切換攝氏或華氏格式。

設定時間按鈕(4)

按下即可更改時計的小時和分鐘，並確認設定的時間。

加號按鈕(5)

按下即可更改時計上小時和分鐘的顯示。

顯示

按動顯示按鈕，以便切換讀數的次序：CO2/PM2.5/溫度/濕度/時間/CO2。顯示會停留在選擇的讀數上。

設定時間

按動"時間設定"按鈕來改變時鐘。"小時"將首先開始跳動。利用加號按鈕設定小時。再次按下"時間設定"按鈕更改"分鐘"，並使用加號按鈕進行設定。按下"設定時間"按鈕即可確認正確的新時間。若要在12小時制式和24小時制式之間切換，只需短按"設定"按鈕即可。

溫度單位

預設溫度單位為攝氏(°C)。如需切換成華氏(°F)，請長按設定按鈕。

CO2水平

室內空間，CO2水平不能超過1000ppm。若CO2水平超過這個標準，LED警示燈號將持續亮起，以顯示超標的狀態。只有在顯示屏上顯示CO2或時鐘讀數時，警示LED燈才會亮起。

PM2.5水平

在室內空間，PM2.5水平不可超過15μg/m³。超過這個水平時，LED警示燈號將持續亮起，以顯示超標狀態。只有在顯示屏上顯示PM2.5或時鐘讀數時，警示LED燈才會亮起。

配對模式

感應器需設置成配對模式，才能連接至IKEA Home smart系統或任何需要Matter standard的系統。插入感應器並按著系統按鈕。配對模式將開放15分鐘。進行配對時，白色LED燈號將閃動；完成連接後，燈號會閃動兩次。

配對模式

感應器需設置成配對模式，才能連接至IKEA Home smart系統或任何需要Matter standard的系統。打開電池盒，按著系統按鈕。配對將開放15分鐘。當進行配對時，白色LED燈將閃動；成功連接智慧系統時，LED燈將閃動兩次。

原廠設定

要重新設定感應器，持續按住系統按鈕10秒或直至紅色LED燈號停止閃動為止。它將自動重啟，並可與智慧系統進行15分鐘配對。

保養說明

請用乾布將產品擦拭乾淨。

建議事項

·如果產品有連接IKEA Home smart系統，IKEA Home smart應用程式將能提供額外功能。 - 如果產品有連接其他使用Matter標準的智慧系統，可向製造商查詢可提供的功能。 - 當產品插上電源後，或需長達12小時才可獲得準確的 CO₂ 水平讀數。 ·本產品在高海拔地區使用時(海拔1500公尺及以上)，二氧化碳讀數可能不準確。 ·顯示器的亮度將按房間的燈光自動調節。 ·這產品使用Thread科技和其他智慧產品進行通訊。需要Thread網絡核心來連接Matter系統。許多智慧產品或橋接器，均內置有Thread網絡核心。 ·不同的建築材料和產品放置的位置將影響無線連接範圍。

安全及法規

警告

·僅適合室內使用。 ·如果發現受損，請丟棄產品。 ·切勿將其浸泡於水或其他液體中。 ·本產品的最高安裝高度為2公尺。 ·務必看顧孩子，確保他們不會將產品當作玩具。 ·切勿堵塞背面的進風和排風口 - 操作溫度： 0°C 至 40°C (32°F至104°F)

技術規格

產品名稱：感應器

型號：ALPSTUGA Matter空氣品質感應器智慧

输入功率：5.0VDC，1.0A,5.0W,USB-C

粒子檢測範圍：0～1000 ug/m3

操作範圍：10m室內

工作頻率：2402-2480MHz

推薦使用的USB-C充電器：

SJÖSS 20W USB快速充電器。

第1類激光產品

IEC 60825-1:2014,

EN 60825-1: 2014,

EN 60825-1:2014/A11:2021

EN 50689:2021

製造商：IKEAofSwedenAB

地址：Box 702,343 81 ALMHULT, SWEDEN

垃圾桶畫叉圖案表示產品不可當作家庭廢棄物丟棄。產品須依當地廢棄物規定丟棄處理。與家庭廢棄物分開擺放，可幫助減少送往焚化爐或掩埋場的廢棄物數量，並降低可能危害人體健康和環境的機會。請向IKEA客服部取得更多相關資訊。

注意！

取得審驗證明之低功率射頻器材，非經核准，公司、商號或使用者均不得擅自變更頻率、加大功率或變更原設計之特性及功能。

低功率射頻器材之使用不得影響飛航安全及干擾合法通信；經發現有干擾現象時，應立即停用，並改善至無干擾時方得繼續使用。

前述合法通信，指依電信管理法規定作業之無線電通信。低功率射頻器材須忍受合法通信或工業、科學及醫療用電波輻射性電機設備之干擾。

新

1. USB-C 将被用于客户端以从服务器获取数据到云端。终端可以通过本地或网络连接来实现。

1. USB-C 将依次访问地址 0x00 到 0x01，然后 0x02 到 0x03，再 0x04 到 0x05，最后 0x06 到 0x07。

USB-C 脚本将自动连接到主机的端口，如果需要使用脚本连接到主机，只需在 USB-C 脚本中输入一个信号即可。

疏尔，

DIsIeR1 (1)

然从者，当长进，言为前忘合。

山T 2

乾隸軒藥軌則匝轟國馬連則京造中，新對達

整定 账（3）

蜂集 蜂集 12日，12日，12日，12日，12日，12日，12日，12日，12日，12日，12日，12日，12日，12日，12日，12日，12日，12日，12日，12日，12日，12日，12日，12日，12日

S

然从，当的，

普拉斯 贝隆 (5)

然从，i

Dusl

DIspLReI BtTn 2.5/Ono/0nO/1nN/ CO2nO以KcTgTtoTnHahn.

#

1. 事kan 出定的，而不能。

SEL 从上到下依次是：1. 先启动LED，然后从左至右依次是：1) 电源；2) 电池；3) 车辆；4) 配备；5) 后座；6) 空调；7) 水泵；8) 车辆；9) 车辆；10) 车辆；11) 车辆；12) 车辆；13) 车辆；14) 车辆；15) 车辆；16) 车辆；17) 车辆；18) 车辆；19) 车辆；20) 车辆；21) 车辆；22) 车辆；23) 车辆；24) 车辆；25) 车辆；26) 车辆；27) 车辆；28) 车辆；29) 车辆；30) 车辆；31) 车辆；32) 车辆；33) 车辆；34) 车辆；35) 车辆；36) 车辆；37) 车辆；38) 车辆；39) 车辆；40) 车辆；41) 车辆；42) 车辆；43) 车辆；44) 车辆；45) 车辆；46) 车辆；47) 车辆；48) 车辆；49) 车辆；50) 车辆；51) 车辆；52) 车辆；53) 车辆；54) 车辆；55) 车辆；56) 车辆；57) 车辆；58) 车辆；59) 车辆；60) 车辆；61) 车辆；62) 车辆；63) 车辆；64)

译音：

• 产品将为伊克拉哈克斯马号车系统组装，通过与伊克拉哈克斯马号车系统组装所产生的影响，将对客户产生潜在的风险。
• 产品现在连续地，确实地显示CO₂电荷的效率。现状态在12日内完成。
• 哪些物质的CO₂非标准状态？
• 这个链接是Thread的首行，使用该链接可以链接到其他链接。
• 通过这些链接，可以链接到其他链接。
• 这个链接是Thread的首行，使用该链接可以链接到其他链接。
• 制定工商产业的种类为制造的专业制造规则。

·信内用士 - 通增则子， - 请输入页面中当前页的页码 · 陶氏之机为，有自和，有自，有自，有自，有自，有自，有自，有自，有自，有自，有自，有自 ·奉愿的喜启用和百查子将默日 ·静默运运： 0°C 40°C （ 32°F 104°F)

目录：ALPSTUGA E2495 代码：5.0VDC,1.0A,5.0W,USB-C 日t 费： 0 1.000µg / m3 單元號碼：A4000001589723456789000000000000000000000000000000000000000 静通孕：2402\~2480MHz 查略原员：3dBm

USB-C 首端机

(SJÖSS 20W MODE USB 共享 馆藏功能)将正常使用，这就是 好像。

1號號社號資訊簡易從業

IEC 60825-1:2014

EN 60825-1: 2014,

EN 60825-1:2014/A11:2021

EN 50689:2021

该子应用程序：IKEAofSwedenAB

Jus:Box 702,SE-343 81 Almhult,SWEDEN
