用户手册 XF 35mm f/1.4 R FUJIFILM

感谢您购买本产品。有关维修、检查和内部测试的信息，请与 FUJIFILM 销售代理商联系。

· 确保正确使用镜头。请在使用前仔细阅读相机用户手册，特别是以下安全使用注意事项。
· 阅读完这些注意事项后，请将其妥善保存。

关于图标

该文档使用下述图标表示忽略图标所示信息和操作错误可能造成的伤害或损坏的严重程度。

警告

该图标表示若忽略该信息，可能会导致死亡或严重受伤。

注意

该图标表示若忽略该信息，可能会导致人身伤害或设备损坏。

下述图标表示必须遵守的信息性质。

三角标志表示此信息需要注意（“重要”）。

圆形标志加一斜线表示禁止行为（“禁止”）。

实心圆形加一惊叹号表示用户必须执行的操作（“必须操作”）。

警告

请勿在浴室使用

请勿自行拆卸

请勿触摸内部部件

请勿将镜头浸入水中或接触到水，否则可能导致火灾或触电。

切勿拆卸（切勿打开外壳），否则可能会因产品故障导致火灾、触电或受伤。

若由于摔落或其它意外事故造成外壳破损，请勿触摸外露部件，否则可能会因触摸破损部件导致触电或受伤。请立即取下相机电池（注意避免受伤或触电），然后将本产品送至销售点进行咨询。

请勿将镜头放在不平稳的地方，否则镜头可能摔落，导致受损。

警告
	请勿透过镜头或相机取景器观看太阳,否则将可能导致永久性的视觉损伤。
注意
	请勿在有水蒸气或烟雾的地方或者非常潮湿或灰尘弥漫之处使用或存放镜头,否则可能导致火灾或触电。
	请勿将镜头置于阳光直射或极端高温之处,如晴天封闭的车内,否则可能会导致火灾。
	请勿存放在儿童伸手可及之处。本产品在儿童手中可能导致伤害。
	请勿用湿手操作,否则可能导致触电。
	拍摄背光拍摄对象时,请不要让太阳进入构图范围。因为当太阳位于或靠近构图范围时,阳光可能通过镜头聚焦从而导致火灾或灼伤。
	不使用本产品时,请盖好镜头盖并将其存放在没有阳光照射的地方。因为阳光通过镜头聚焦将可能导致火灾或灼伤。
	请勿直接提拿安装于三脚架上的相机或镜头,否则相机或镜头可能摔落或撞击其它物体,导致受损。

■产品中有毒有害物质或元素的名称及含量

备注 ○: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T11363-2006 标准规定的限量要求以下。

X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T11363-2006 标准规定的限量要求。

* 铅 (Pb) 项目 (×) 属于欧盟 RoHS 指令豁免申请项目。

中文简

ZHS-3

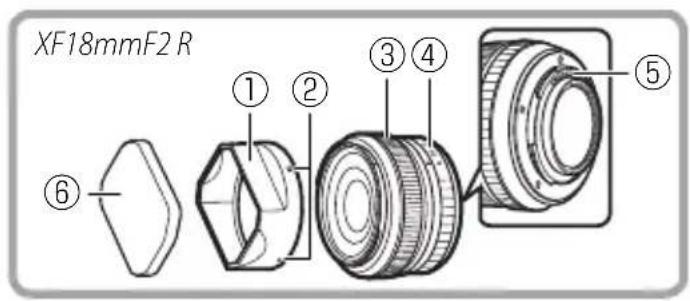

镜头部件

XF18mmF2 R ① ② ③ ④ ⑤ ⑥

① 镜头遮光罩
② 安装标记
③ 对焦环
④ 光圈环
⑤ 镜头信号接点
⑥ 遮光罩盖
⑦镜头前盖
⑧ 镜头后盖

* 随镜头附带的镜头遮光罩仅适用于同类型的镜头，且在与其它镜头配合使用时可能导致渐晕。

安装镜头

有关安装和取下镜头的信息，请参阅相机使用手册。请注意，本产品不兼容 X 卡口胶片相机。

取下盖子

请如图所示取下盖子。

镜头遮光罩可减少强光并保护镜头前部元件。

• 若使用镜头遮光罩，拿起或持握相机时，切勿仅持拿遮光罩。
• 请保持镜头信号接点的清洁。
• 请使用吹气球去除镜头表面的灰尘和浮屑。若要去除污点和指纹，可使用一块滴有少许乙醇或镜头清洁剂的干净软棉布或镜头清洁纸，以圆周运动方式从里向外进行清洁，注意不要留下污渍，也不要用手指触碰玻璃。
• 切勿使用涂料稀释剂或苯等有机溶剂清洁镜头。
• 不使用镜头时，请盖上镜头前后盖。
• 若在较长时间内不使用镜头，请将其存放在阴凉干燥的地方以防止发霉和生锈。切不可存放在直射阳光下，也不可与石脑油或樟脑丸一起存放。
• 请保持镜头干燥。内部构造生锈将导致无法挽回的损坏。
• 将镜头放置在过于炎热的地方将可能导致损坏或变形。

ZHS-6

中文简

技术规格

类型		XF18mmF2 R	XF35mmF1.4 R	XF60mmF2.4 R Macro
镜头结构		7组8片(包括2个非球面元件)	6组8片(包括1个非球面元件)	8组10片(包括1个非球面元件和1个异常色散元件)
焦距(35 mm格式相当值)		F=18 mm (27 mm)	F=35 mm (53 mm)	F=60 mm (91 mm)
视角		76.5°	44.2°	26.6°
最大光圈		f/2.0 f/1.4 f/2.4
最小光圈		f/16 f/16 f/22
光圈控制	叶片数目	7片(圆形光圈孔)	7片(圆形光圈孔)	9片(圆形光圈孔)
	等级大小	1/3 EV (19级)	1/3 EV (22级)	1/3 EV (20级)
对焦范围		18 cm-无限远	28 cm-无限远	26.7 cm-无限远
最大放大倍率		0.14×	0.17×	0.5×
外部体积:直径×长度*(近似值)*从相机镜头卡口边缘起的距离		ø64.5 × 33.7 mm	ø65.0 × 50.4 mm	ø64.1 × 63.6 mm
重量*(近似值)*不包括盖子和遮光罩		116 g	187 g	215 g
滤镜尺寸		ø52 mm	ø52 mm	ø39 mm

①为改进产品，我们有可能更改其规格和外观，恕不另行通知。
① 由于该镜头的构造方式, 在某些情况下, 照相机显示的 “距离指示” 可能与实际对焦距离不同。请将 “距离指示” 仅用作参考。

中文简

ZHS-7

安全須知

使用前務必閱讀本注意事項

安全使用注意事项

感謝您選購本產品。有關維修、檢查和內部測試的資訊，請與 FUJIFILM 經銷商聯絡。

· 確保正確使用鏡頭。請在使用前仔細閱讀相機使用手冊，特別是以下安全使用注意事項。
·閱讀完這些注意事項後，請將其妥善保管。

關於圖示

該文件使用下述圖示表示忽略圖示所示資訊和操作錯誤可能造成的傷害或損壞的嚴重程度。

警告	該圖示表示若忽略該資訊,可能會導致死亡或嚴重傷害。
注意	該圖示表示若忽略該資訊,可能會導致人身傷害或設備損壞。

下述圖示表示必須遵守的指示的性質。

!	三角標誌表示此資訊需要注意(“重要”)。
	圓形標誌加一斜線表示禁止行為(“禁止”)。
	實心圓形加一驚嘆號表示使用者必須執行的操作(“必要”)。

警告
請勿在浴室或淋浴設備中使用	請勿將鏡頭浸入水中或接觸到水,否則可能導致火災或電擊危險。
不可分解	不可分解(不可打開外殼),否則可能會因產品故障導致火災、電擊危險或受傷。
請勿觸摸內部部件	若由於摔落或其他意外事故造成外殼破損,請勿觸摸外露部件,否則可能會因觸摸破損部件導致電擊危險或受傷。請立即取下相機電池(注意避免受傷或遭受電擊),然後將本送至銷售點進行諮詢。請勿將鏡頭放在不平穩的地方,否則鏡頭可能摔落,導致受損。
	請勿透過鏡頭或相機觀景窗觀看太陽,否則將可能導致永久性的視覺損傷。
注意
	請勿在有水蒸氣或煙霧的地方或者非常潮濕或灰塵彌漫之處使用或存放鏡頭,否則可能導致火災或電擊危險。
	請勿將鏡頭置於陽光直射或極端高溫之處,如晴天密閉的汽車內,否則可能導致火災。
	請妥善保管,避免幼童接觸。本產品在兒童手中可能導致傷害。
	請勿用濕手操作,否則可能導致電擊危險。
	拍攝逆光拍攝對象時,請不要讓太陽進入構圖範圍。因為當太陽位於或靠近構圖範圍時,陽光可能透過鏡頭聚焦從而導致火災或灼傷。

注意
	不使用本產品時,請蓋好鏡頭蓋並將其存放在無陽光照射的地方。因為陽光透過鏡頭聚焦將可能導致火災或灼傷。
	請勿直接提拿安裝於三腳架上的相機或鏡頭,否則相機或鏡頭可能摔落或撞擊其他物體,導致受損。

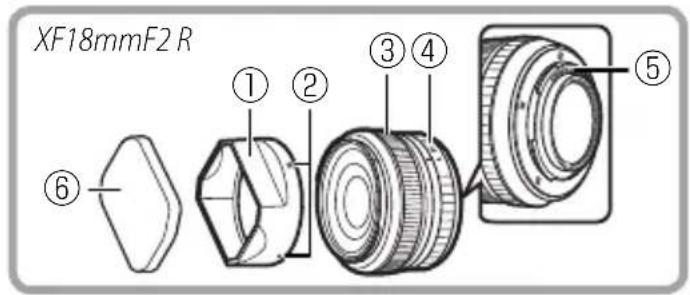

鏡頭部件

XF18mmF2 R ① ② ③ ④ ⑤ ⑥

① 鏡頭遮光罩*
② 安裝標記
③對焦環
④ 光圈環
⑤ 鏡頭信號接點
⑥ 遮光罩蓋
⑦鏡頭前蓋
⑧鏡頭後蓋

* 鏡頭隨附的鏡頭遮光罩僅適用於同類型的鏡頭，且在與其他鏡頭配合使用時可能導致暗角。

安裝鏡頭

有關安裝和取下鏡頭的資訊，請參閱相機使用手冊。請注意，本產品與 X 卡口軟片相機不相容。

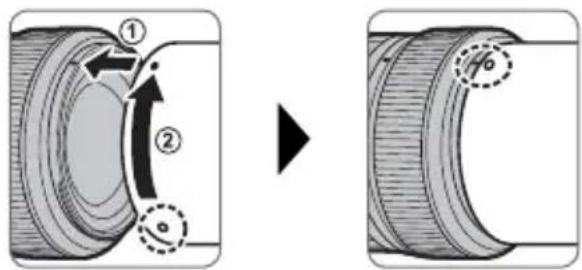

取下蓋子

請如圖所示取下蓋子。

鏡頭遮光罩可減少強光並保護鏡頭前部元件。

· 若使用鏡頭遮光罩，拿起或持握相機時，切勿僅持拿遮光罩。
- 請保持鏡頭信號接點的清潔。
· 請使用吹氣球去除鏡頭表面的灰塵和浮屑。若要去除污點和指紋，可使用一塊滴有少許乙醇或鏡頭清潔劑的乾淨軟棉布或鏡頭清潔紙，以圓周運動方式從裡向外進行清潔，注意不要留下污漬，也不要用手指觸碰玻璃。
· 切勿使用塗料稀釋劑或苯等有機溶劑清潔鏡頭。
- 不使用鏡頭時，請蓋上鏡頭前後蓋。
- 若在較長時間內不使用鏡頭，請將其存放在陰涼乾燥的地方以防止發霉和生銹。切不可存放在直射陽光下，也不可與石腦油或樟腦丸一起存放。
- 請保持鏡頭乾燥。內部構造生銹將導致無法挽回的損壞。
- 將鏡頭放置在過於炎熱的地方將可能導致損壞或變形。

規格

類型	XF18mmF2 R	XF35mmF1.4 R	XF60mmF2.4 R Macro
鏡頭結構	7組8片(包括2個非球面元件)	6組8片(包括1個非球面元件)	8組10片(包括1個非球面元件和1個異常色散元件)
焦距(35 mm格式相當值)	F=18 mm (27 mm)	F=35 mm (53 mm)	F=60 mm (91 mm)
畫角	76.5°	44.2°	26.6°
最大光圈 f/2.0 f/1.4 f/2.4
最小光圈	f/16	f/16	f/22
光圈控制 葉片數目等級大小	7片(圓形光圈孔)1/3 EV (19級)	7片(圓形光圈孔)1/3 EV (22級)	9片(圓形光圈孔)1/3 EV (20級)
對焦範圍	18 cm-無限遠	28 cm-無限遠	26.7 cm-無限遠
最大放大倍率	0.14×	0.17×	0.5×
外部體積:直徑×長度*(近似值)*從相機鏡頭卡口邊緣起的距離	∅64.5 × 33.7 mm	∅65.0 × 50.4 mm	∅64.1 × 63.6 mm
重量*(近似值)*不包括蓋子和遮光罩	116 g	187 g	215 g
濾鏡尺寸	∅52 mm	∅52 mm	∅39 mm

① 為改進產品，我們有可能更改其規格和外觀，恕不另行通知。
① 由於該鏡頭的構造方式，在某些情況下，相機顯示的“距離指示器”可能與實際對焦距離不同。請將“距離指示器”僅用作參考。

中文繁體

ZHT-6
