404P - 碎纸机 Dahle - 免费用户手册

产品类型	文件粉碎机
品牌	达乐
型号	404P
尺寸 (长 x 宽 x 高)	350 x 250 x 500 毫米
重量	5 千克
电源	230 伏 / 50 赫兹 或 120 伏 / 60 赫兹
切割类型	交叉切割 (颗粒)
安全级别 (纸张)	P-3
最大纸张容量	8 张 (70 克/平方米)
入纸宽度	220 毫米
纸屑箱容量	20 升
切割速度	3 米/分钟
工作周期	2 分钟切割 / 30 分钟休息
可销毁材料	纸张、CD/DVD、银行卡和信用卡
主要功能	前进、自动停止、后退、纸屑箱满指示灯
维护与清洁	定期给切割滚轮上油，用软布清洁外部
安全	过热、纸屑箱打开或卡纸时自动停止；防电击保护
备件与可维修性	切割刀片、滚轮、回收箱
一般信息	家用和办公用，温度 10-25°C，湿度 15-95%

常见问题 - 404P Dahle

最大纸张容量是多少？

最大容量为8张一次通过（70克/平方米纸张），在最佳条件下（新滚轮、上油、冷电机）。

可以销毁订书钉和回形针吗？

是的，正常使用下，订书钉和回形针可以被销毁。但对于安全级别为P6和P7的型号，需要移除它们。

如何给粉碎机上油？

使用专用粉碎机油。在纸上滴几滴，然后以进纸模式送入。每月或连续使用30分钟后重复操作。

卡纸怎么办？

将设备置于后退模式以取出纸张。如有必要，拔掉电源并小心取出卡住的纸张。避免使用金属物品。

为什么设备会自动停止？

自动停止可能是由于电机过热（让其冷却30分钟）、纸屑箱满或机盖打开。请检查这些点。

可以销毁CD/DVD和银行卡吗？

是的，根据型号而定。使用专用入口，并在销毁CD/DVD时佩戴防护眼镜。

需要哪些定期维护？

定期清空纸屑箱（不要等到满），每月给滚轮上油，用软布清洁外部。维护前拔掉电源。

如何清空纸屑箱？

根据型号打开前盖或取出纸屑箱。将颗粒倒入垃圾袋。重新启动前确保纸屑箱已正确放回。

儿童可以使用粉碎机吗？

不，本产品不是玩具。儿童不得在无人监督下使用。请遵守安全说明。

哪里可以找到备件？

联系达乐客户服务或授权经销商。常用备件包括刀片、滚轮和纸屑箱。

用户手册 404P Dahle

使用碎纸机之前，请仔细阅读本操作说明书和安全指南。

必须遵守本指南的内容!

妥善保管本操作说明书，以备将来使用。

目录

1 重要信息.... 85

1.1 常规使用，保修 85

1.2 安全指南.... 85

1.3 图形符号图例 86

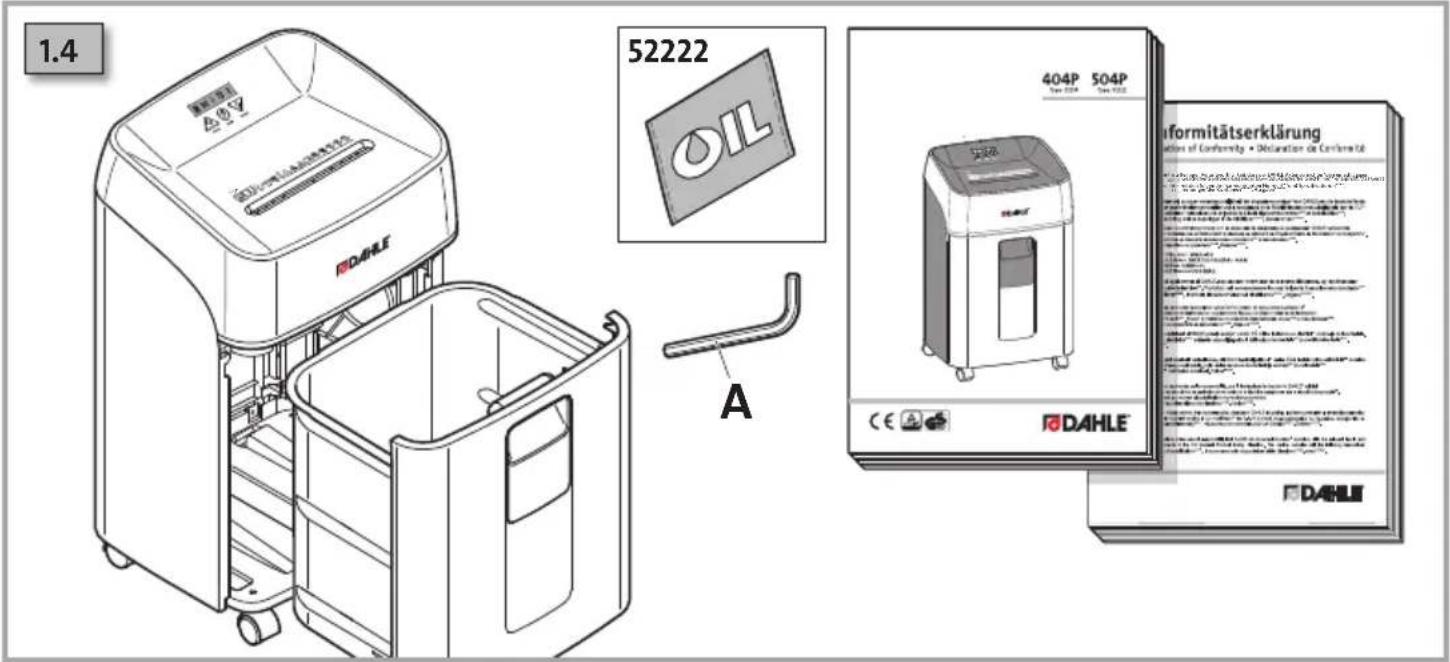

1.4 供货范围.... 88

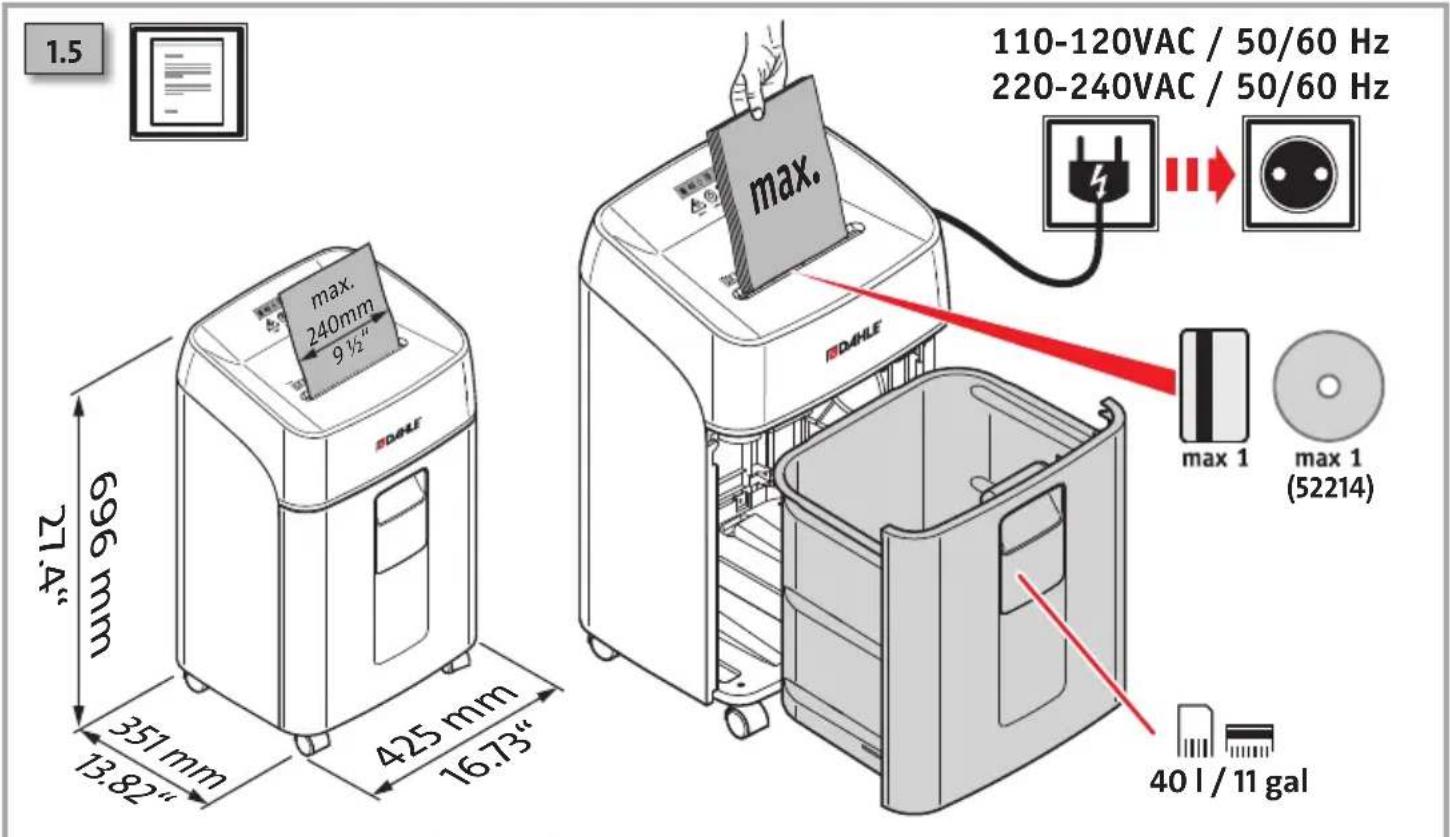

1.5 技术数据 88

2 操作 89

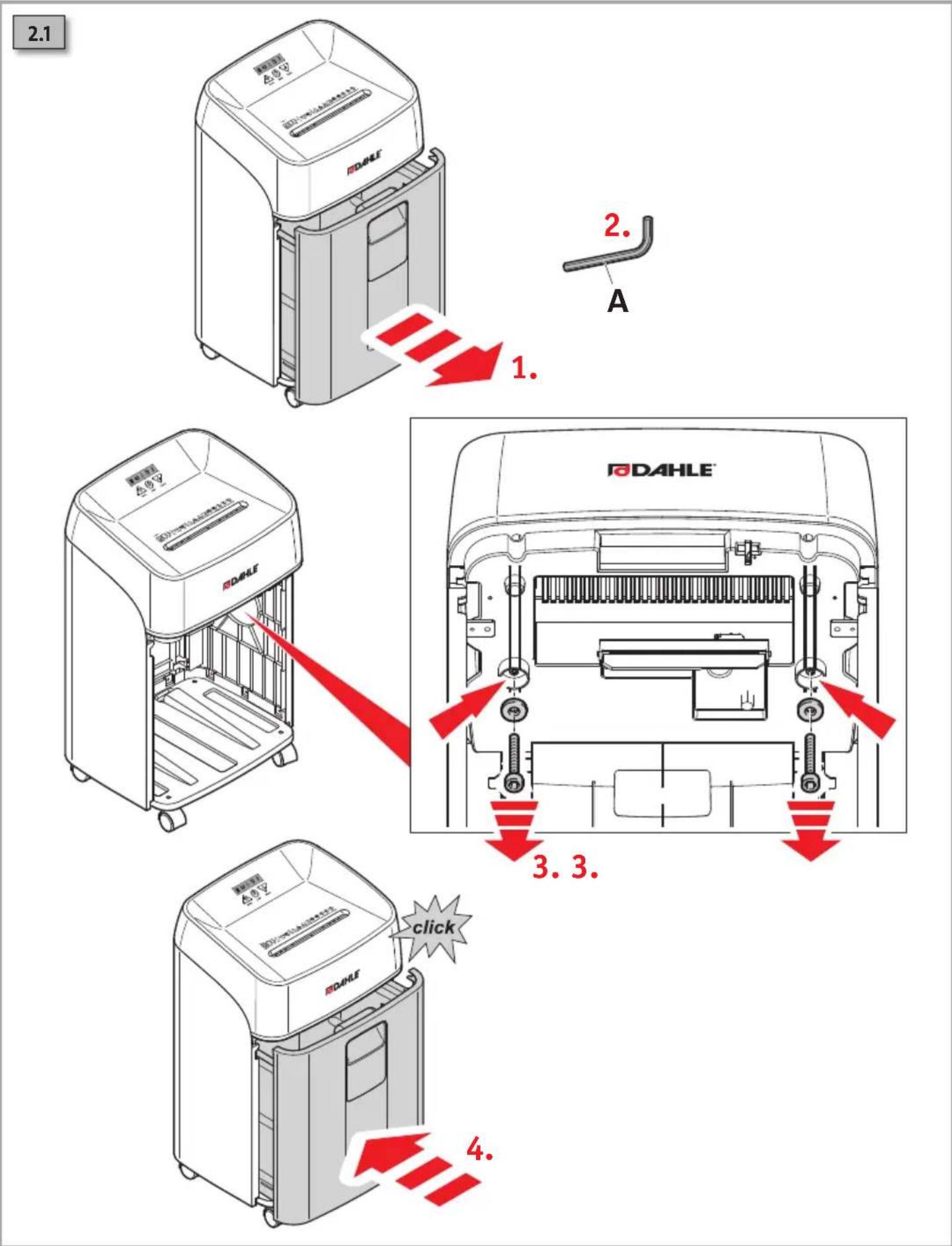

2.1 拆除运输锁 89

2.2 将设备与电源相连 90

2.4 接通设备.... 90

2.5 纸张粉碎 91

2.8 持续进纸 92

2.9 CD/DVD、卡片粉碎 93

3 保养/故障排除 95

3.1 清空粉碎物 95

3.3 容器/盖板呈打开状态 95

3.4 加热 96

3.6 手动送纸塞纸 96

3.7 清洁设备.... 97

3.9 给滚刀组上油 98

1.1 预定用途，保修

本碎纸机用于粉碎纸张。

根据机器型号的不同可以粉碎少量以下物品：

- CD/DVD、支票和信用卡（详见技术数据）。

- 在纸质文档中以及通常使用的订书钉及回形针（例外情况：P6 和 P7 安全等级设备）。

由于不恰当使用或从第三方购买造成的磨损及损坏不属于保修或保证范围。

碎纸机设计用于在私人场所和正常办公环境下运行。

根据技术数据页数容量的规定，适用下列条件：

在下列条件下单次切碎的最大纸张数量：加油润滑过的新碎纸辊（若有必要）、冷电动机、具有额定电压和频率（230伏特/50赫兹；120伏特/60赫兹）。偏差可能导致较低的纸张容量，并在操作期间增加噪音。纸张应在90℃下纵向置中插入。纸张容量可能因为纸张特性与入口不同而变化。

1.2 安全指南

- 请保证电源x的电压和频率与铭牌上的指示相符。

- 不要将本设备置于热源附近!

- 本设备只能以直立状态放置、运输及运行！

- 本设备上只能使用符合 DAHLE 规定的液体或气体!

- 不要打开本设备!

• 本设备只能在温度为 10^ C 至 25^ C （华氏 50^ F 到 77^ F ）且非凝湿度为 15 % 至 95 % 的室内使用！
• 确保房屋安装的短路保险丝工作正常：最大电流 16 安（美国最大电流 20 安）。
• 不要让设备空转!
• 身体、知觉或精神有障碍以及缺乏设备操作经验知识的人士（包括孩子）不得操作该设备。正常人只有在安全人员监督下，或得到全面设备使用指导的情况下才可使用设备。

以专业环保方式报废碎纸机，将垃圾送到认可的回收站处置。请不要将碎纸机的部件或包装与生活垃圾一同处置。

1.3

图形符号

重要信息

阅读使用者信息/安全指南

注意

注意！有电击危险。

注意，活动部件

注意，锐利的边缘

使用时请远离腐蚀性物品。

将本设备平稳地直立在地面上，离墙100毫米，避免操作紧急制动时，热量积聚（取决于型号）

使用时请远离易燃易爆液体及气体。

自动开机

不要暴露在潮湿的环境中

不要让儿童使用本碎纸机（本产品不是玩具）。

请不要用手接触进纸入口。

请不要让衣服接触进纸入口！

请不要让毛发接触进纸入口！

请在销毁文件前去掉回形针和钉书针！

未插入软盘!

请勿使用含有易燃物质的清洁剂或喷雾罐。这些物质可以点燃。

销毁 CD / DVD 时， 必须佩戴护目镜！

维修碎纸机前要断电！

技术数据 — 保留技术变更的权利!

空转时的机器噪音

卷入速度

纸张碎粒

CD/DVD 碎粒

电源插头用作断电装置！

容器已满

卡片碎粒

电源插座必须接地， 并且随时都可轻松访问！

可能的故障

在延长操作时间和/或过载时，碎纸机会自动关机以降温。

重量

维护指南 / 故障排除

Type	mm / in	PFOTE					70/80 g16/20 lb	kg / lbs m/min (dB(A))f/min
		DIN 66399
52214	4 × 35 / 16 × 138	P-4	F-1	O-3	T-4	E-3	19-21	23,9 / 52,7	2,1 / 6,9	<60
52222	2 × 15 / 116 × 916	P-5	F-2		T-5	E-4	13-15	23,1 / 50,9	2,1 / 6,9	<60
